1 Sähköturvallinen Suomi Ifin havaintoja If Vahinkovakuutusyhtiö Oy Aki Tainio Rovaniemi

2 Haaste: sähkön käyttö suurin syy yritysten tulipaloihin

Ifin sähköturvatutkimus If tutkii 1 000 yrityksen sähkökeskukset vuoden 2014 loppuun

Tuloksista kootaan tietokanta, johon tallentuu riskihavaintojen lisäksi tietoa muun

3 Ifin sähköturvatutkimus If tutkii yrityksen sähkökeskukset vuoden 2014 loppuun mennessä Toimenpide perustuu lämpökuvaukseen ja sitä tukeviin aistihavaintoihin Tuloksista kootaan tietokanta, johon tallentuu riskihavaintojen lisäksi tietoa muun muassa lakisääteisen määräaikaistarkastuksen toteutumisesta Tutkimus on laajuudeltaan ainutlaatuinen Suomessa.

Case: Kauppakeskus, EML 12 M Kompensoinnin

Kompensointi todella pölyinen ja vastukset käyvät

4 Case: Kauppakeskus, EML 12 M Kompensoinnin kontaktoreiden johtimet ovat sulaneet jo jonkin matkaa. Kuvaushetkellä lämpötilat eivät olleet korkeat. Kompensointi todella pölyinen ja vastukset käyvät kuumina yli 180 asteessa IV-konehuoneen tulppasulakkeen liitos 100 asteinen; ei tiedossa mille laitteelle sulake on

5 Ifin sähköturvatutkimus

6 Ifin havainnot

7 Asiakkaiden jakautuminen Huiput 6,6 % Suuri massa 91,9 % Moniongelmaiset 1,5 %

Haasteena laitteet ja valaisimet Laite- ja valaisinriskejä on vaikea löytää tarkastamalla (niin silmämääräisesti kuin lämpökameralla) Sähkökeskuksiin ja

8 Haasteena laitteet ja valaisimet Laite- ja valaisinriskejä on vaikea löytää tarkastamalla (niin silmämääräisesti kuin lämpökameralla) Sähkökeskuksiin ja tuotantokoneisiin puree tehokas tarkastustoiminta Tämä vaatii tutkimusja kehitystoimintaa; If on jo lähtenyt edistämään valaisinasiaa Sähkölaite tai valaisin 35 %

Esimerkki löydöksestä Turva-akatemian kuvauksissa on havaittu, että

Loistevalaisimen sytytin herättää loistevalaisimen, jonka jälkeen

sytytin yrittää turhaan sytyttää sitä, eikä kuristin osaa rajoittaa

sytytysvaiheessa jopa 170 C Palaneessa putkessa lämpötila voi nousta

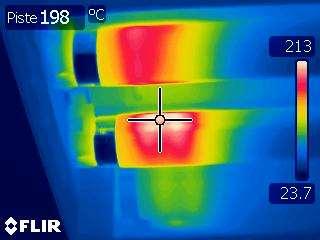

9 Esimerkki löydöksestä Turva-akatemian kuvauksissa on havaittu, että magneettiset loisteputkivalaisimet ovat luultuakin vakavampi ongelma Loistevalaisimen sytytin herättää loistevalaisimen, jonka jälkeen kuristin antaa sille sopivaa sähkövirtaa Jos loisteputki on palanut, sytytin yrittää turhaan sytyttää sitä, eikä kuristin osaa rajoittaa sähkövirtaa sopivaksi Kuristimen normaalilämpötila noin 60 C, sytytysvaiheessa jopa 170 C Palaneessa putkessa lämpötila voi nousta yli 200 asteen Valaisin ja kuristin sekä varsinkin niiden ympärillä olevat materiaalit saattavat syttyä

palanut ja päistään hehkuva loisteputki Putki vaihdettiin, minkä jälkeen kuristimen

10 Case: Marketin loistevalaisimet Pakastekaappien loistevalaisimien kuristinpaketit lämpökuvattiin Yhdessä kuristimessa havaittiin 154 asteen lämpötila, minkä aiheutti palanut ja päistään hehkuva loisteputki Putki vaihdettiin, minkä jälkeen kuristimen lämpötila putosi 70 astetta Yli 150 asteen lämpötila yhdistettynä syttyvään materiaaliin muodostaa tulipaloriskin

Case: Ifin arkiston valaisimet Valaisimen syöttöä ketjutettaessa, kaapelit on asennettu valaisimen sisään Valmistajat eivät ohjeista syöttökaapelointia kuin läpivientien osalta Kaapeliksi valittu

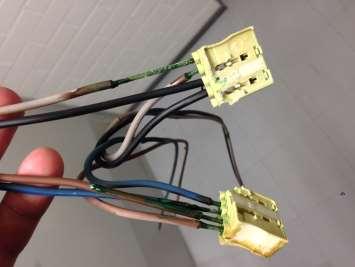

11 Case: Ifin arkiston valaisimet Valaisimen syöttöä ketjutettaessa, kaapelit on asennettu valaisimen sisään Valmistajat eivät ohjeista syöttökaapelointia kuin läpivientien osalta Kaapeliksi valittu muovikuorinen MMJ, jonka lämmönkesto + 70 astetta Toimivassa ja tuulettuvassa avovalaisimessakin komponenttilämpötilat nousevat yli + 90 asteeseen. Umpinaisessa valaisimessa, jossa ei ole edes heijastuspeltiä, valaisimen sisäinen lämpö nousi välittömästi yli sataan asteeseen Kaapelit vaurioituneet korkeasta lämpötilasta ja aiheuttaneet merkittävän paloriskin

asennuksissa magneettinen; kuumenee vaarallisesti vikaantuessaan Lamppu kuumenee vaarallisesti jo ennen

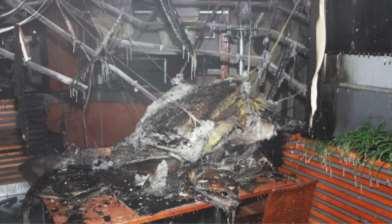

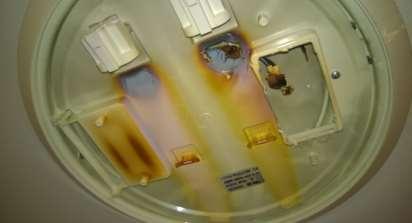

12 Case: Miniloisteputkesta palanut huoltoasema Usein kaksi lamppua maitolasin takana; vaikea huomata jos toinen vikaantunut Sisään rakennettu hohtosytytin; ei voi korvata turvasytyttimellä Liitäntälaite yli 10 v vanhoissa asennuksissa magneettinen; kuumenee vaarallisesti vikaantuessaan Lamppu kuumenee vaarallisesti jo ennen sammumistaan käyttötuntien lähestyessä loppuaan NÄITÄ LAMPPUJA EI SAISI KÄYTTÄÄ LAINKAAN VALVOMATTOMISSA TILOISSA, EIKÄ VARSINKAAN YÖVALOINA

13 Ratkaisuvaihtoehtoja mikä on turvallisin? Loisteputki Perinteinen sytytin Kuristin Ledputki + sytytin Elektroninen sytytin (turvasytytin) Elektroninen loistevalaisin

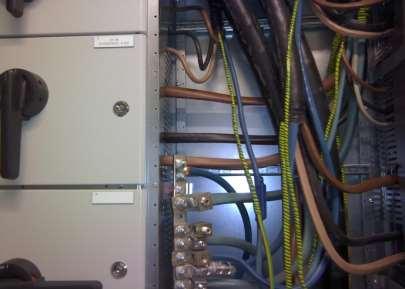

14 Case: Kylpylähotelli EML: 9,7M Kylpylän saunojen syöttökaapelin liitokset löysiä. Sesonkiaika alkamassa. Pahentuessaan tilanne olisi voinut johtaa kylpylän sulkemiseen.

15 Siisteys?
