SÄHKÖLAITTEISTOJEN LÄMPÖKUVAAJAN PÄTEVYYSVAATIMUKSET JA LÄMPÖKUVAUSYRITYKSEN REKISTERÖINTI. johtava asiantuntija Petri Mero

Transkriptio

1 SÄHKÖLAITTEISTOJEN LÄMPÖKUVAAJAN PÄTEVYYSVAATIMUKSET JA LÄMPÖKUVAUSYRITYKSEN REKISTERÖINTI johtava asiantuntija Petri Mero 1

2 AJANKOHTAISTA FK:STA Tulityöt suojeluohje 2014 Tuhopolttojen torjunta 2013 Pelastustoimen avainsäilöt 2013 Tuulivoimaloiden vahingontorjunta 2013 Sähkölaitteistojen lämpökuvaajan pätevyysvaatimukset ja lämpökuvausyrityksen rekisteröinti 2

3 PALOVAHINKOKORVAUKSET Milj Kotivakuutus Yritysvakuutus 3

4 PALOVAHINGOT Kpl Kotivakuutus Yritysvakuutus

5 SUURPALOJEN SYYT 2012 M kpl Korvaus Määrä

6 Sähkö palon syttymissyynä Selvitettiin rakennuspalojen ja -palovaarojen sähköisiä syttymissyitä 12 kuukauden ajan. Lähteenä pelastustoimen tietokanta PRONTO, tiedot tarkistettu tutkijoilta epäselvissä tapauksissa. Palontutkijat ovat kirjanneet ja kirjaavat näkemyksensä syttymissyystä! Turvallisuus- ja kemikaalivirasto Hennamari Valkeinen 6

7 Edeltävät tutkimukset Tukes - julkaisut 8/1999: SÄHKÖ PALON SYTTYMISSYYNÄ (1760 TAPAUSTA) 2/2005: SÄHKÖPALOT SUOMESSA (1515 TAPAUSTA) 2009 jälkeen noin 2500 kpl/vuosi Turvallisuus- ja kemikaalivirasto Hennamari Valkeinen 7

8 Eroavuuksien syitä Kirjauskäytäntö on muuttunut: rakennuspalon ja rakennuspalovaaran erottelu. Viranomaisten tutkinnan taso kehittynyt. Koulutuksessa PRONTOn merkitystä lisätty. RISKIPERUSTEISESSA TOIMINNASSA ON OLEELLISTA OLLA SELVILLÄ SYTTMISSYISTÄ. TÄSSÄ TUTKIMUKSESSA ON NIMENOMAAN KESKITYTTY SYIHIN, EI PALOJEN TALOUDELLISIIN SEURAUKSIIN. Turvallisuus- ja kemikaalivirasto Hennamari Valkeinen 8

9 Laite -99 (tutkimus) -04 (tutkimus) -10 (seuranta) -11 (seuranta) Tutkimus Liesi tai uuni Valaisin Kiuas Sähkökeskus Muu kone tai laite Tuotantoprosessin kone tai laite S-johdot ja kaapeloinnit Pyykinpesukone Mikroaaltouuni Televisio Astianpesukone Kylmälaite Pesukone (apk + ppk) (150) Sähkölaitteisto (329) Turvallisuus- ja kemikaalivirasto Hennamari Valkeinen 9

10 Tilastoista Muu kone tai laite (255 kpl) akut ja latauslaitteet 31 hissit 9 keskuspölynimuri 10 liesituuletin 19 muu aiheuttaja 186 Televisio 11 Ilmalämpöpumppu 4 Turvallisuus- ja kemikaalivirasto Hennamari Valkeinen 10

11 Tilastoista Kiukaat 156 kpl Ihmisen toiminta 85 Vika kiukaassa 58 Ei tietoa 16 Valaisimet Kiinteät 189 Liikuteltava 33 Muu kpl Astianpesukoneet 55 kpl (58, 50) Pyykinpesukoneet 95 kpl (108, 109) Turvallisuus- ja kemikaalivirasto Hennamari Valkeinen 11

12 Tilastoista Sähkölaitteistot: Jakokeskus 128 Pistorasia tai painike 51 Johdot ja kaapeloinnit 83 Muu verkoston osa 41 Lämmitys 13 Sähkölaitteistojen rakennuspaloissa kiinteistön keski-ikä noin 45 vuotta. Sähkökeskus Komponentti Haju tai savu Liitos Turvallisuus- ja kemikaalivirasto Hennamari Valkeinen 12

13 SÄHKÖPALO Lähde: Sähköpalot Suomessa. TUKES-julkaisu 2/2005 Tärkeimmät sähkölaitteistopalojen syyt olivat erilaiset tekniset viat. Näiden osuus kaikista oli edellisen tutkimuskerran tavoin yli 90 %. Vajaa puolet sähkölaitteistopaloista sai alkunsa huonoista liitoksista jako- tai pääkeskuksissa, jakorasioissa tai kojerasioissa. Tyypillisesti sähkölaitteissa ja -laitteistoissa paloon johtaneiden teknisten vikojen taustalta on löydettävissä erityisesti puutteellista tai jopa kokonaan laiminlyötyä kunnossapitoa. Näyttääkin siltä, että sähköpaloon johtavat tekniset viat aiheutuvat käyttötavoista, eikä suunnittelu tai valmistusvirheillä tunnu olevan merkittävää roolia sähköpalojen syttymisessä. Ratkaisu: lämpökuvaus 13 Finanssialan Keskusliitto Finansbranschens Centralförbund

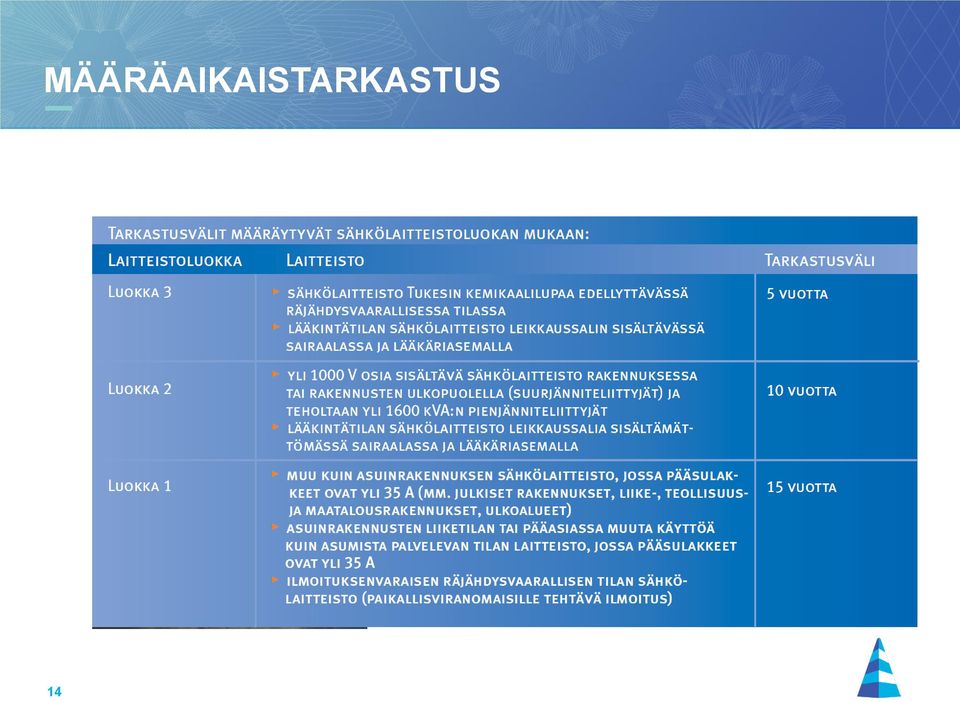

14 MÄÄRÄAIKAISTARKASTUS 14

15 SÄHKÖLAITTEISTOJEN LÄMPÖKUVAAJAN SERTIFIOINTI - TAUSTAA CFPA-E: Guideline 3: Certification of Thermographers (The Confederation of Fire Protection Association Europe) Finanssialan Keskusliitto, Henkilö- ja yritysarviointi Seti Oy, STUL ry, Sähkötarkastusyhdistys SÄTY ry ja Fluke Finland Oy 15

16 SÄHKÖLAITTEISTON LÄMPÖKUVAAJAN SERTIFIOINTI Vaatimukset lämpökuvaajan osaamiselle Sertifiointi Henkilö- ja yritysarviointi Seti Oy Teoriakoe Näyttökoe lämpökameran hallinnasta Lämpökuvausraportin laadinta todellisesta kohteesta Kuvallinen lämpökuvaajakortti Lämpökuvaus ei korvaa lakisääteistä määräaikaistarkastusta Pätevyydet LK 1 ja LK

17 LK 1 PÄTEVYYS Lämpökuvaajalla tulee olla KTMp (516/1996) 11 edellyttämä kelpoisuus tehdä sähkötöitä Lämpökuvaajalla tulee olla voimassaoleva SFS 6002 sähkötyöturvallisuuskoulutus Lämpökuvaajalla tulee olla voimassa vähintään hätäensiapukoulutus Lämpökuvaajalla tulee olla kokemus sähkölaitteistojen lämpökuvauksesta Lämpökuvaajan tulee ylläpitää ammattitaitoaan tekemällä sähkölaitteistojen lämpökuvauksia Lämpökuvaajan tulee läpäistä Seti Oy:n kirjallinen koe ja näyttökoe hyväksytysti Lämpökuvaajan tulee lähettää Seti Oy:lle täydellinen raportti yhdestä kuvaamastaan lämpökuvauskohteesta 17

18 LK 2 PÄTEVYYS Lämpökuvaajalla tulee olla tarvittava tietotaito sähkölaitteistojen lämpökuvauksesta ja hänen tulee tehdä lämpökuvaus aina yhteistyössä KTM päätöksen 516/96 11 edellytykset täyttävän sähköalan ammattilaisen kanssa Lämpökuvaajalla tulee olla voimassaoleva SFS 6002 sähkötyöturvallisuuskoulutus tai hänen tulee käydä lämpökuvauksiin laadittu sähkötyöturvallisuuskoulutus, joka sisältää sähkön vaarat ja tapaturmat sekä keskeiset asiat sähkötiloissa turvalliseen liikkumiseen Lämpökuvaajalla tulee olla voimassa vähintään hätäensiapukoulutus Lämpökuvaajalla tulee olla kokemusta sähkölaitteistojen lämpökuvauksesta Lämpökuvaajan tulee ylläpitää ammattitaitoaan lämpökuvaamalla sähkölaitteita Lämpökuvaajan tulee läpäistä Seti Oy:n kirjallinen koe ja näyttökoe hyväksytysti Lämpökuvaajan tulee lähettää Seti Oy:lle täydellinen raportti yhdestä kuvaamastaan lämpökuvauskohteesta 18

19 VAATIMUS AMMATTITAITOA EDELLYTTÄVISSÄ SÄHKÖALAN TÖISSÄ Riittävän ammattitaitoiseksi tekemään itsenäisesti oman alansa sähkö- ja käyttötöitä ja valvomaan niitä katsotaan henkilö, joka on kyseisiin töihin opastettu ja jolla on Sähköalan diplomi-insinöörin, insinöörin tai teknikon tutkinto, Sähköalan ammattitutkinto tai yliasentajan erikoisammattitutkinto taikka vastaavat tutkinnot, Hyväksytysti suoritettu sähköalan oppisopimuskoulutus, Ammattikoulun tai vastaavan koulun kaksivuotinen sähköalan koulutus ja sen jälkeen kaksi vuotta työkokemusta kyseisissä sähköalan töissä taikka kolmivuotinen sähköalan koulutus ja sen jälkeen vuosi vastaavaa työkokemusta, Suoritettuna aikuiskoulutuskeskuksen sähköalan vähintään 50 viikon kurssi ja sen jälkeen kolme vuotta työkokemusta kyseisissä sähköalan töissä taikka Kuuden vuoden kokemus kyseisistä sähköalan töistä ja riittävät alan perustiedot. Jne. 19

20 SFS 6002 SÄHKÖTYÖTURVALLISUUS Maallikko, opastettu henkilö (s,m), sähköalan ammattihenkilö 20

21 LÄMPÖKUVAUSYRITYKSEN REKISTERÖINTI Seti Oy rekisteröi lämpökuvauksiin yrityksen, jossa lämpökuvaukset tekee lämpökuvauksiin pätevyystodistuksen saanut henkilö. Lämpökuvauksiin voidaan rekisteröidä kaupparekisteriin merkitty yritys, kun lämpökuvauksia tekevällä henkilöllä on LK 1 pätevyystodistus. Lämpökuvauksiin voidaan rekisteröidä kaupparekisteriin merkitty yksityinen elinkeinonharjoittaja, jolla on LK 1 pätevyystodistus Lämpökuvauksiin voidaan rekisteröidä myös kaupparekisteriin merkitty yksityinen elinkeinonharjoittaja, jolla on LK 2 pätevyystodistus, jolloin hänen tulee tehdä lämpökuvaukset yhdessä Ktm päätöksen 516/96 11 edellytykset täyttävän henkilön kanssa Lämpökuvaushyväksyntä on voimassa kalenterivuoden 21

22 MITÄ LÄMPÖKUVAUKSELLA ETSITÄÄN? Huonoja liitoksia Kuumia kaapeleita ja muita osia Väärin tehtyjä asennuksia Rikkoontuneita osia 22

23 IR 23

24 SÄHKÖLAITTEISTON KUORMITUS JA KUVAUS Lämpökuvattaessa sähkölaitteita Kuormituksen tulisi olla väh. 40% maksimikuormituksesta Kuormituksen tulisi käytössä väh. ½ tuntia Mikäli kuormitus on alle 20%, ei kuvauksia tulisi suorittaa Huom. PVC-kaapeleiden sallittu lämpötila 70 C PEX- (silloitettu polyeteeni) ja EPR ( eteenipropeenikumi-kaapeleiden sallittu lämpötila 90 C 24

25 PALETTI ELI VÄRIAVARUUS 25

26 EMISSIIVISYYS 26 Lähde: Fluke

27 SULAKKEET RADIOMETRINEN KUVA 27 Lähde: Fluke

28 MUUT MITTARIT 28

29 PELASTUSALAN ROOLI Kun teetetään sähkölaitteiston lämpökuvaus, tulee käyttää ensisijaisesti sertifioitua lämpökuvaajaa Kun suositellaan sähkölaitteiston lämpökuvausta, tulee suositella ensisijaisesti sertifioitua lämpökuvaajaa 29

30 KESKUSTELUA! Petri Mero, johtava asiantuntija
