Vastakkaisilla sšleillš sekš ilmavirran sulku- ja tasapainotustoiminnolla varustettu ilmavirtasššdin ilmanottoon ja ilmanpoistoon.

Transkriptio

1 2017/10/05 HALTON UTT Sulkeutuva sšlepelti Vastakkaisilla sšleillš sekš ilmavirran sulku- ja tasapainotustoiminnolla varustettu ilmavirtasššdin ilmanottoon ja ilmanpoistoon. SŠleissŠ on lšmpšeristys. Suljettuna laite tšyttšš standardin EN1751 luokan 3 mukaiset tiiviysvaatimukset. ToimintalŠmpštila on enintššn +100 C tai vaihtoehtoisesti enintššn +200 C astetta. Valmistettu sinkitystš teršksestš. Kotelon vuotoluokitus on EN 1751, luokka B. Tuotemallit ja lisšvarusteet HaponkestŠvŠstŠ (AISI 316) tai ruostumattomasta (AISI 304) teršksestš valmistettu malli. EristetyllŠ kotelolla varustettu malli. LŠmmšnkestŠvŠ malli PyšreŠllŠ kanavaliitšnnšllš varustettu malli Useita toimilaitevaihtoehtoja 1 Halton reserves the right to alter products without notice.

2 Mitat Suorakaide-liitoksella varustettu malli W 100, 200,..., , 200,..., 2400 H 2

3 PyšreŠllŠ liitšnnšllš varustettu malli (UTT/C CT=D1; UTT/C CT=D2 ) D WxH x x x x x x x x x x x x X1250 3

4 Materiaali Osa Materiaali Huom. Kotelo Sinkitetty teršs Vaihtoehtona haponkestšvš teršs AISI 316 SŠleet Vaihtoehtona haponkestšvš Sinkitetty teršs (vastakkaiset) teršs AISI 316 SŠleiden eristys Polyuretaani Ei sisšllš CFC:tŠ LŠppŠtiivisteet Silikoni LŠmmšnkestŠvŠ malli: LTE-silikoni Kotelon sisšpuolinen tiiviste Silikoni Kiinnitetty alumiinirakenteeseen Kanavatiivisteet Kumiyhdiste PyšreŠt liitšnnšt Standardi liukulaakerit Polyamidimolybdeenisufidiseos Itsevoiteleva lšmmšnkestšvš malli, haponkestšvš teršs AISI 316 KŠyttšakseli 15x15mm Sinkitty teršs Standardi liukulaakeri BE=ST KŠyttšakseli HaponkestŠvŠ teršs AISI mm tai pronssi Liukulaakeri BM=AS/SS/BR Toilmilaitteen kšyttšakseli KŠytettŠvŠ laakeri mššrittelee kšyttšakselin joko pyšrešksi tai neliskulmaiseksi. Halton UTT/R toimitetaan kantikkaalla 15x15 mm sinkityllš akselilla ja standardi laakerilla (BE=ST). Halton UTT/R lšmmšnkestšvšt ja haponkestšvšt mallit voidaan toimittaa AISI316/304 tai pronssi laakereilla (BM=AS, BM=SS tai BM=BR). Akselina on silloin haponkestšvš 15mm akseli. LisŠvarusteet Halton UTT malleissa MD=I ja MD=J on mineraalivillalla lšmpš ja ŠŠnieristetty kaksikerroksinen kotelo. Eristyksen paksuus on 25 mm. SŠŠdin saatavana manuaalisella tai toimilaitesššdšllš varustettuna. SŠŠtš- ja ohjausvaihtoehdot: 4

5 SŠŠtš- ja ohjausvaihtoehdot Koodi Huom. KŠsisŠŠtškahva MO = MA Manuaalinen tangon sšštš AC = BA KŠsikahvan jatkokappale Toimilaite MO= Valinta alla olevista taulukoista SŠŠtimen toimilaite valitaan seuraavasta luettelosta kšyttšjšnnitteen, ohjaustavan sekš sšštimen vaatimen vššntšmomentin mukaan. Valitun toimilaitteen vššntšmomentti voi olla sšštimen vaatimaa momenttia suurempi. Toimilaitevaihtoehdot LM-mallit VŠŠntšmomentti, sšštimen koko...4 Nm A<0.4 m 2 KŠsikŠyttšinen moottorin vapautus, liikeradan mekaaninen rajoitus LM24A B6 1- tai 2-johdinohjaus AC/DC 24 V 2 VA LM24A-S B7 1- tai 2-johdinohjaus, AC/DC 24 V 2 VA apukytkin LM230A B8 1-johdinohjaus AC 230 V 4 VA LM230A-S B9 1-johdinohjaus, AC 230 V 4 VA apukytkin LM24A-SR B0 Ohjaussignaali DC 0É10 V AC/DC 24 V 2 VA LF-MALLIT VŠŠntšmomentti, sšštimen koko... 4 Nm A<0.4 m 2 Jousipalautus, mekaaninen rajoitin. LF24 B1 On-off AC/DC 24 V 7 VA LF24-S B2 apukytkin AC/DC 24 V 7 VA LF230 B3 On-off AC 230 V 7 VA LF230-S B4 apukytkin AC 230 V 7 VA LF24-SR B5 Ohjaussignaali DC V AC/DC 24 V 5 VA 5

6 NM-MALLIT VŠŠntšmomentti, sšštimen koko... 8 Nm A<1.2 m2 KŠsikŠyttšinen vaihteiston vapautus, liikeradan mekaaninen rajoitus NM24A C1 1- tai 2-johdinohjaus AC/DC 24 V 4 VA NM230A C2 2-johdinohjaus AC 230 V 6 VA NM24A-SR C3 Ohjaussignaali DC 0É10 V AC 24 V 4 VA NM230 C4 1-johdinohjaus AC 230 V 18 VA BLF-MALLIT VŠŠntšmomentti, sšštimen koko... 4 Nm A<0.4 m 2 Jousipalautus, manuaalinen kšyttš, asennon lukitus. BLF24-HL L1 2 apukytkintš AC/DC 24 V 7 VA BLF230-HL L5 2 apukytkintš AC 230 V 7 VA BF-MALLIT VŠŠntšmomentti, sšštimen koko...12 Nm A<2.5 m2 Jousipalautus, manuaalinen kšyttš, asennon lukitus. BF24-2.1HL E1 2 apukytkintš AC/DC 24 V 10 VA BF HL E3 2 apukytkintš AC 230 V 12.5 VA BF120 E7 2 apukytkintš AC 120 V 12.5 VA SF-MALLIT VŠŠntšmomentti, sšštimen koko Nm A<4 m2 6

7 Jousipalautus, manuaalinen kšyttš, asennon lukitus. SF24A A6 AC/DC 24 V 10 VA SF24A-S2 A7 2 apukytkintš AC/DC 24 V 10 VA SF230A A8 AC 230 V 11 VA SF230A-S2 A9 2 apukytkintš AC 230 V 11 VA SF24A-SR A0 Ohjaussignaali DC 0É10 V tai V vaiheleikattu AC 24 V 10 VA SM-MALLIT VŠŠntšmomentti, sšštimen koko Nm A<3.3 m2 KŠsikŠyttšinen vaihteiston vapautus, liikeradan mekaaninen rajoitus SM24A A1 1- tai 2-johdinohjaus AC/DC 24 V 4.5 VA SM24A-S A2 2-johdinohjaus, AC/DC 24 V 4.5 VA 2 apukytkintš SM230A A3 1- tai 2-johdinohjaus AC 230 V 25 VA SM230A-S A4 1-johdinohjaus, AC 230 V 25 VA 2 apukytkintš SM24A-SR A5 Ohjaussignaali DC V 24VAC 5 VA GM-mallit VŠŠntšmomentti, sšštimen koko...30 Nm A<6m2 KŠsikŠyttšinen vaihteiston vapautus. GM24A G1 1- tai 2-johdinohjaus AC/DC 24 V 7 VA GM230A G2 2-johdinohjaus AC 230 V 7 VA 7

8 UTT-sŠŠtimen toimilaitteen vaatima vššntšmomentti. Toiminta Halton UTT-ilmavirtasŠŠtimiŠ kšytetššn ilmavirran sulkemiseen tai sšštšmiseen kohteissa, joissa tiiviys, lšmpšeristys ja luotettavuus ovat tšrkeitš ominaisuuksia. Suljetun laitteen vuoto-ominaisuudet tšyttšvšt standardin EN 1751 luokan 3 mukaiset vaatimukset. SŠleiden ollessa auki ne ovat virtauksen suuntaiset eivštkš aiheuta merkittšvšš painehšvištš. SŠŠtimet on mitoitettu pyšreitš ja suorakaiteen muotoisia ilmastointikanavia koskevien kansainvšlisten 8

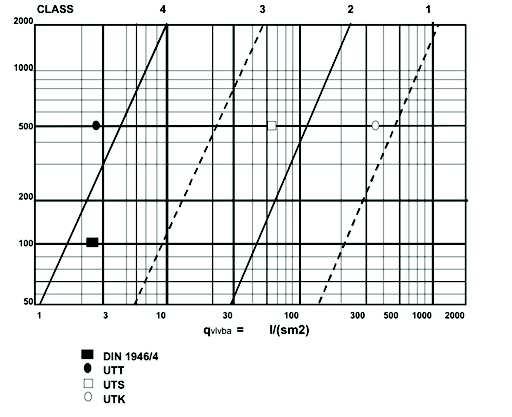

9 standardien EN 1505, EN 1506 ja ISO 1707 mukaisesti. Vakiomallisen sšštimen enimmšiskšyttšlšmpštila on +100 C (erikoismallin +200 C). SŠŠtimen lšmmšnsiirto on 6 W/(m 2 K). 9

10 Asennus Koodiselitys 1. Kotelo 2. LŠppŠ 3. Tiivisteet 4. KŠsikahva / toimilaitealusta IlmavirtasŠŠdin Halton UTT asennetaan kanavaan niin, ettš sšleet ovat vaaka- tai pystysuuntaiset. SŠŠdin kiinnitetššn kanavaan liukukiinnittimillš. Erikoismallit voidaan kiinnittšš kanavan laippaan ruuveilla. SŠŠtimen laippaan on tarvittaessa porattava reišt ruuvikiinnitystš varten (mallit L1 ja L2). Laippojen všliin asennetaan tiiviste. PyšreillŠ liitšnnšillš varustetu mallit kiinnitetššn niitti- tai ruuvikiinnityksellš. 10

11 Tekninen mššrittely Kotelo ja sšleet on valmistettu sinkitystš tai haponkestšvšstš teršksestš (AISI 316). LŠppŠtiivisteet on valmistettu silikonista (tai EPDM-kumista). KŠyttšakselin holkki on sinkittyš teršstš, ja se on varustettu itsevoitelevilla liukulaakereilla. Laakeri on valmistettu polyamidi-molybdeenisulfidiseoksesta, haponkestšvšstš teršksestš (AISI 316), ruostumattomasta teršksestš (AISI 304) tai pronssista. SŠŠdin asennetaan standardin EN 1751 mukaiseen suorakaidekanavaan tai standardin EN 1751 mukaiseen halkaisijaltaan D=100 É1250 mm pyšreššn kanavaan. 11

12 SŠŠtimen tiiviys tšyttšš standardin EN 1751 luokan 3 mukaiset vaatimukset. SŠŠtimen kotelon tiiviys tšyttšš standardin EN 1751 luokan B mukaiset vaatimukset. SŠŠtimen lšmmšnsiirto on enintššn 6 W/(m 2 K). SŠŠdintŠ voi kšyttšš joko manuaalisesti tai toimilaitteen avulla. Tilauskoodi UTT/S-W-H-D, CT-SF-MA-MD-BM-MO-AC-ZT S = KanavaliitŠntšjen tyyppi R SuorakaideliitŠnnŠt C PyšreŠt liitšnnšt W = Leveys 100, 101, 102, 103.., 2400 H = Korkeus 100, 101, 102, 103.., 2400 D = KanavaliitŠnnŠn koko (pyšrešllš liitšnnšllš) 100, 125, 160, 200, 250, 315, 400, 500, 630, 710, 800, 1000, 1250 Muut ominaisuudet ja lisšvarusteet CT = PyšreŠ liitšntš D2 2 pyšrešš liitšntšš D1 1 pyšreš liitšntš SF = Laippavaihtoehto NA Ei erikoiskehysrakennetta L1 Vakio laippaliitšnnšllš L2 Laippaliitos molemmilla puolilla R2 Laippaliitos rei'itetyllš laipalla MA = Materiaali CS TerŠs AS HaponkestŠvŠ teršs (ruostumaton), AISI 316 MD = Malli 12
