1 Sapa Solar BIPV Rakennukseen integroitavat aurinkokennot

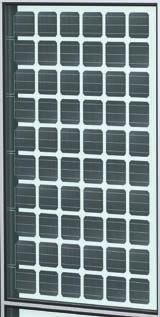

2 Aurinkokennolasi Aurinkokennot on asennettu läpinäkyvään 2k- tai 3k-eristyslasiin tai läpinäkymättömään yksinkertaiseen lasipaneeliin julkisivussa tai aurinkosuojassa. Aurinkokennot on aina sijoitettu uloimpaan lasiin, jonka koostumuksessa saa olla vain vähän rautaa. Matala rautapitoisuus tekee lasista erittäin kirkkaan, jolloin mahdollisimman suuri osa auringon valosta osuu aurinkokennoihin. Aurinkokennolasit sovitetaan kuhunkin projektiin optimaalisen BIPV-ratkaisun toteuttamiseksi yhdessä rakennusjärjestelmiemme kanssa. Aurinkokennolasit on helppo integroida järjestelmiimme Julkisivu 4150/4150 SX, Valokatto 5050 ja projektikohtaiseen aurinkosuojaan Aero Aurinkokennolasien valmistuksessa huomioidaan tapa, jolla ne integroidaan rakennukseen. Aurinkokennolasin rakenne. Esimerkki erikoisvalmisteisesta moduulista 2

3 Aurinkokennolasin suorituskyky Kaikki aurinkokennolasit luokitellaan huipputehon Wp (Watt peak) mukaisesti. Aurinkokennolasin huipputehon mittauksessa käytetään standardoitua STC-menetelmää (Standard Testing Conditions). STC-mittausolosuhteet: Auringon säteily 1000 W/m² Kennolämpötila 25 C AM 1,5 aurinkospektri (auringon korkeus 41,8, ts. 48,2 lakipisteestä) Esimerkki aurinkokennolasin rakenteesta (2k-eristyslasi, läpinäkyvä) Sisempi lasi Väli Lasi Kennon vaippa PVB-kalvoa PV-kennot Kennon vaippa PVB-kalvoa Rautavapaa lasi 3

4 Integrointi rakennusjärjestelmään Sapa Solar BIPV. Sapa Solar BIPV tarjoaa paljon mahdollisuuksia. Kennojen laaja muotojen, värien ja optisten rakenteiden valikoima avaa uusia mahdollisuuksia luovuudelle ja moderneille ajatuksille arkkitehtuurissa. Se antaa mahdollisuuden toteuttaa energiatehokkaita, innovatiivisia ja arvostettuja projekteja. Aurinkokennolasit sopivat julkisivu- ja valokattojärjestelmiimme. Sapa Solar BIPV voidaan räätälöidä paikan olosuhteiden mukaan ja sovittaa läpinäkyvyydeltään, valonsovitukseltaan, moduulirakenteeltaan, varjoiltaan ja mitoiltaan projektin vaatimuksiin. Sapa Solar BIPV voidaan integroida julkisivujärjestelmiin, valokattoihin ja aurinkosuojiin. Eristetyt ulkopuoliset julkisivujärjestelmät Sapa Julkisivu 4150 ja 4150 SX Kattojärjestelmä sekä eristämättömille että eristetyille moduuleille Sapa Valokatto 5050 Tyylikkäät katokset aurinkosuojaukseen BIPV-järjestelmällä Projektiratkaisu: Sapa Aurinkosuoja Aero 4

5 Esimerkki integroinnista julkisivujärjestelmään. Pystysuora runkoprofiili Runkoprofiili Julkisivujärjestelmä Saumanauha/kumilistat Aurinkokennolasi Sähkökaapeli Lasituslista Pintalista Esimerkki aurinkokennolasista Sapa Julkisivussa 4150 Läpinäkyvä eristyslasi. Ohutkalvo. Kuva esittää 20 % läpinäkyvyyttä. Läpinäkymätön julkisivulasi. Ohutkalvo. 5

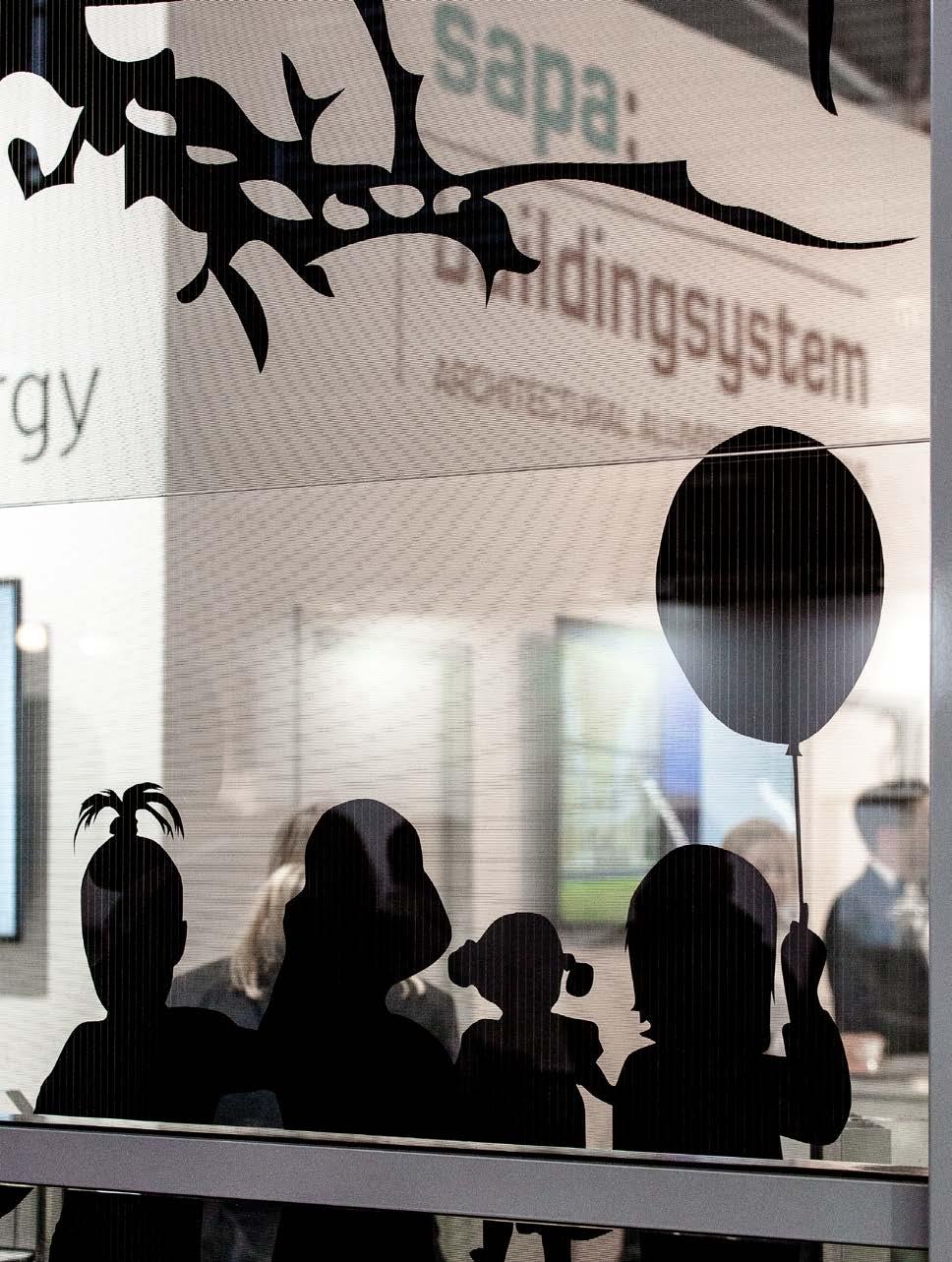

6 Suunnittele aurinkokennoilla Uusi yhteistyösopimus SolTech Energy:n ja Sapa Building Systems:in välillä antaa uusia mahdollisuuksia aurinkokennojen integroimiseen rakentamisessa. Uniikit suunnittelumahdollisuudet osittain läpinäkyvillä ohutkalvoisilla aurinkokennoilla mahdollistavat jännittäviä ratkaisuja. Sapa:n sovitetuilla profiilijärjestelmillä asennus on mutkatonta. Sapa:n yhteistyö SolTech Energy:n kanssa mahdollistaa uniikit mahdollisuudet ohutkalvoaurinkokennoille. Graafista monimuotoisuutta, kuvia ja kuvioita, esimerkki Nordbygg 2016 messuilta. 6

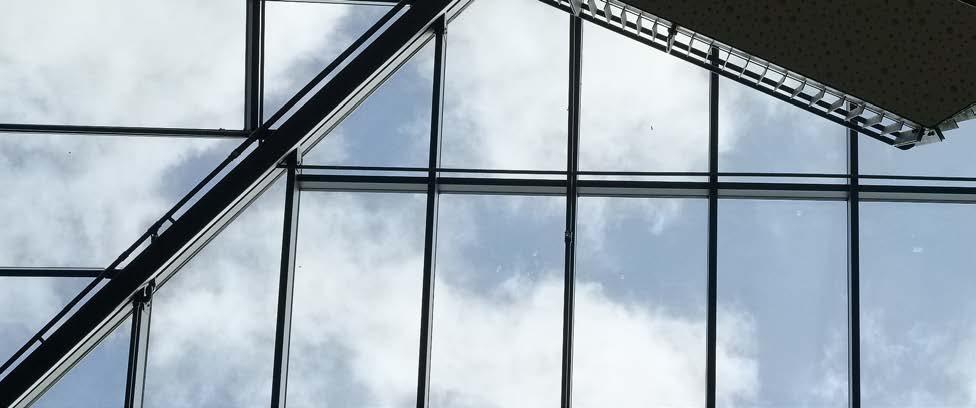

7 Aurinkoenergiaa ja aurinkosuojaa samassa tuotteessa. Yhdistämällä aurinkosuojaa lasikattoon tai julkisivuun vähennetään jäähdytyksen tarvetta kesäaikaan. Samalla voit hyödyntää aurinkosuojausta sähkön tuottamiseen. Eristyslasit. Rakennuksiin joissa tarvitaan eristystä ikkunoissa on saatavilla SolTech ST aurinkokennot argontäytteisiin 2K- tai 3K- eristyslaseihin. Monipuolisia mahdollisuuksia. SolTech ST on saatavilla eri läpinäkyvyysasteilla, 10 % - 90 %. Valitse portaittain tarpeittesi mukaan 10 % välein. 40 % valonläpäisyllä saat 60 % maksimitehosta. ST kennot ovat saatavilla 600, 1200 ja 2400 mm leveinä. Korkeus mm 600 mm jaolla. Räätälöidyt koot ovat myös mahdollisia. Koska varjostuksen tarve on yleensä korkeampi katossa kuin julkisivussa, on matalempi valonläpäisy yleensä käytännöllisempi katossa, kun taas korkeampaa valonläpäisyä toivotaan julkisivussa paremman näkyvyyden takia. Aurinkoenergia ja ympäristö. Aurinko on luonnollinen energialähde. CdTe tekniikka jota SolTech Energy hyödyntää, antaa kennotyypeistä nopeiten takaisin valmistuksessa käytetyn energian. Energiamäärä saadaan takaisin noin vuodessa. SolTech Energy antaa myös palautus- ja kierrätystakuun kaikille vahingoittuneille ja käytöstä poistetuille elementeille ympäristöä ja kestävää kehitystä ajatellen Nordbygg 2016, Sapa Julkisivu 4150 ja SolTech Enegry ohutkalvoiset aurinkokennot. 7
