2 Vuonna 1956 perustettu perheyritys Erikoistunut ikkunoiden, ovien ja julkisivulasitusten tuotantoon, myyntiin ja markkinointiin. Yksi johtavista ikkunateollisuuden yrityksistä Pohjoismaissa. Omistus ja tuotanto 100% Suomessa. Liikevaihto 2012: n. 70 M (2013 bud: 80 M, arvio 85 M ) Henkilöstö: n. 500 Skaala Group Skaala missio: Skaalalla on takanaan pitkä tie suomalaisessa puusepänteollisuudessa. Tältä pohjalta meidän tavoitteemme on tuoda asiakkaillemme yhä parempia ja kilpailukykyisempiä ratkaisuja, samalla kun edistämme suomalaista työtä, osaamista ja hyvinvointia.

3 Energiatehokkuus ja vastuu ympäristöstä ohjaavat Skaalaa ikkunateollisuuden johtavana kärkenä ja saavat meidät tuomaan taloudellisia ja ympäristöystävällisiä innovaatioita valtavirralle. Jokaisen seitsemän tehtaan sähköt saadaan vesivoimasta, jolloin tuotanto on tehokasta ilman ylimääräisiä hiilidioksidipäästöjä.

4 Innovatiivinen tuotevalikoima ja palvelut. Skaala keskittyy jatkuvaan arviointiin ja kehittymiseen.

5 Lasirakenteiden energiatehokkuus Merkittävimmät tekijät U-arvo = Lämpöhukka (Lämmönläpäisykerroin [W/m 2 K]) Lämmitystarve g-arvo = Aurinkoenergian kokonaisläpäisykerroin [0 1] tunnetaan myös SF (Solar Factor), aurinkotekijä Jäähdytystarve Molemmilla keskeinen vaikutus termiseen viihtyvyyteen = Työn tehokkuuteen U: SFS-EN 673 g: SFS-EN 410

6 Lasirakenteiden energiatehokkuus Lasirakenteen energiatehokkuuteen (U-arvoon) vaikuttavia tekijöitä Lasien / kaasuvälien lukumäärä Pinnoitteet / lasimassan modifiointi Kaasut Lisäksi asento, olosuhteet jne. 3k eristyslasi

7 Aurinkoenergian kokonaisläpäisy (g) Aurinkoenergian kokonaisläpäisykerroin eli g-arvo kertoo sen osuuden auringonenergiasta, joka pääsee ikkunasta sisään. Esim. g= 0,38 kertoo Huonetilaan tulee 38% auringon energiasta Lasi/ikkuna pidättää 62% auringon energiasta

8 Aurinkoenergian kokonaisläpäisy (g) osa energiasta läpäisee ikkunan suoraan (ST) jokaisesta lasipinnasta heijastuu osa auringon energiasta takaisin ulos (SR) osa aurinkoenergiasta imeytyy laseihin (SA) laseihin imeytynyt energia säteilee osittain takaisin ulos, osittain sisälle (+) g- arvo on suoran läpäisyn (ST) ja imeytyneestä energiasta sisälle säteilevän energian (+) summa eli se osuus auringon säteilyenergiasta, mikä pääsee sisälle huonetilaan

9 Aurinkoenergian kokonaisläpäisy (g) g-arvosta käytetään kahta lukua: g g = Vain lasiosan arvo Tämä luku saadaan lasivalmistajilta (CE-merkinnässä käytetään g g arvoa). g w = Koko ikkunan arvo. Tässä luvussa huomioidaan myös karmin osuus joka ei läpäise valoa ja aurinkoenergiaa. Tähän lukuun vaikuttaa paljon siis valoaukon suuruus. Motivan laskelmissa käytetään g w arvoa. Yleisesti g-arvosta puhuttaessa tarkoitetaan g w arvoa, mutta lukujen suhteen on oltava tarkkana. Jotkin valmistajat tai suunnittelijat saattavat puhua lasiosan arvoista. Avattavalla ikkunalla g w on normaalisti noin 75% g g - arvosta Jos Beeta-ikkunalla arvo on esim. 0,57, se todennäköisesti on g g ja jos esim. 0,44, se on g w. Jos Alfalla arvo on esim. 0,45, se on todennäköisesti g g ja jos esim. 0,35, se on g w. Kiinteällä ikkunalla g w on normaalisti noin 82% gg - arvosta Jos Beeta ULEKilla arvo on esim. 0,57, se on todennäköisesti g g ja jos esim. 0,48 se on g w. Jos Alfa ULEKilla arvo on esim. 0,46, se on todennäköisesti g g ja jos esim. 0,39 se on g w.

10 Valon läpäisy (LT) Jokaisesta lasipinnasta heijastuu osa valosta takaisin ulospäin. LT- arvo kertoo sen osuuden valosta, mikä pääsee ikkunasta sisään. Esim. LT=68% kertoo Huonetilaan tulee 68% valosta Lasi pidättää 32% valosta

11 U [W/m 2 K] Lasirakenteen U-arvoon vaikuttavia tekijöitä Lasien lkm. Täytekaasu Low-e -pinnoite Vrt. seinä (5.8) Optimoidut lasivälit Argon 90% Krypton 90% Low-e

12 Haasteita Keskenään kilpailevia asioita: Mahdollisimman alhainen U-arvo Muuttaa g-arvoa > Vähemmän aurinkoenergiaa (+ / - ) Fyysinen reaktio, huurtumiselta ei voida välttyä (ratkaistu) Lähes nollaenergiarakentaminen (nzeb) -> Vaatii lisää pinnoitteita-> U-arvo / g-arvo

13 Arkkitehtuuri Paljon mahdollisuuksia arkkitehtuurissa Halutaan enemmän valoa huoneeseen Enemmän ja isompia ikkunoita Tarvitaan enemmän jäähdytystä Auringonsuojalasit Arkkitehtoniset ratkaisut nzeb -> vaatii enemmän U-arvon Laskemiseen painottuvaa kehitystä Mahdollisuudet kehittäminen - kulut

14 Arkkitehtuuri Tuotteiden ja suunnittelun välisiä valintoja: Kesällä Ei suoraa auringonpaistetta sisälle (etelä - länsi) Korkea aurinkotekijä Talvella Mahdollisimman paljon aurinkoenergiaa sisälle Korkea U-arvo Oikeanlainen ilmanvaihto Lähes nollaenergiarakentaminen (nzeb) -> mahdollisuudet vs. kulut

15 Aurinkoenergia Tämän päivän aiheita: Jätetään auringon energia ulos Arkkitehtuuri vs. lasitus Annetaan valon tulla sisälle Ei ole yksinkertaista ratkaisua yhdistelmäratkaisut toimivat parhaiten, jolloin jää tilaa tuleville kehitysratkaisuille. Skaalan strategia on pysyä kehityksen kärjessä eli edelleen tutkia ja oppia kaikki mahdolliset vaihtoehdot ja pitää silmät auki uusien mahdollisuuksien varalta. U-arvoa täytyy saada edelleen parannettua sekä määräysten tulee seurata kehitystä ja tiukentua tarpeen mukaan.

16 Huurtumattomat Alfa ikkunat ja -ovet ovat tunnuskuva Skaalan innovaatioille. Ne tekevät Skaalasta yhden kauaskatseisimmista valmistajista Suomessa.

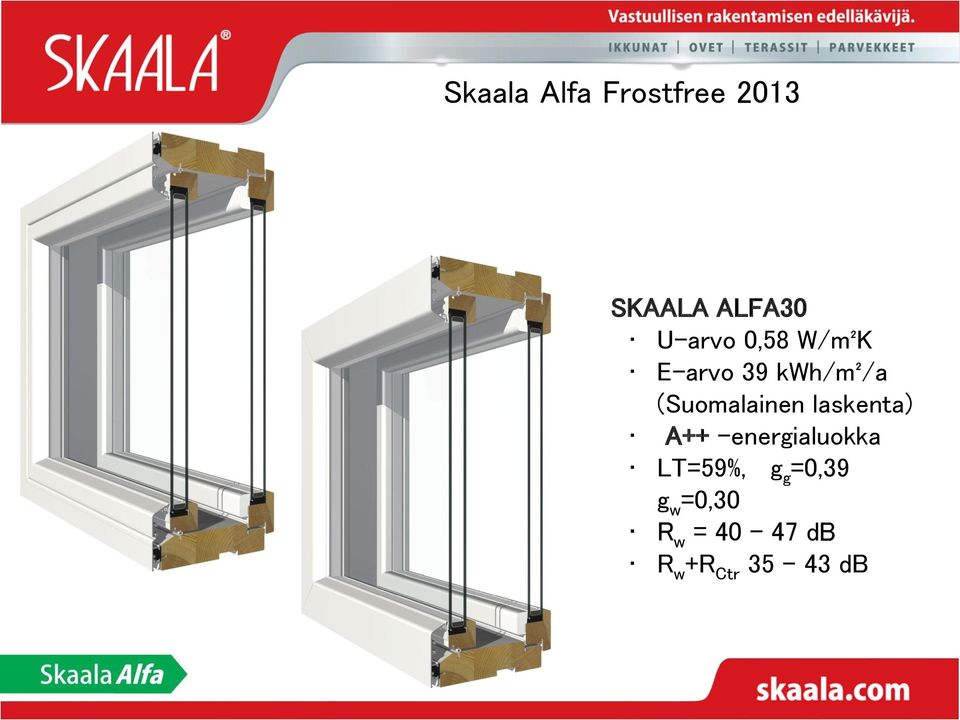

17 Skaala Alfa Frostfree 2013 SKAALA ALFA30 U-arvo 0,58 W/m²K E-arvo 39 kwh/m²/a (Suomalainen laskenta) A++ -energialuokka LT=59%, g g =0,39 g w =0,30 R w = db R w +R Ctr db

18 Skaala Alfa Frostfree 2013 SKAALA ALFA30 U-arvo 0,58 W/m²K Energiankulutus 30 kwh/m²/a Suomalainen normi ~ 100 kwh/m²/a Vanhat suomalaiset tyyppi-ikkunat kahdella lasipaneelilla ~300 kwh/m²/a Materiaalit lähes 100% kierrätettävissä Huoltovapaa Mitä pidempi elinikä vaaditaan Mitä parempi energiatehokkuus vaaditaan Mitä parempi ääneneristys vaaditaan Mitä parempi kierrätettävyys vaaditaan Sitä parempi suomalainen rakennustyyli on (vrt. esim. muovi-ikkunat)

19 Ulko-ovet Alfa ulko-ovet Ovilehden paksuus 75 mm Karmisyvyys 131/175/210 mm U-arvot ~ W/m²K 19

20 Puu-alumiini parvekeovet ALFA PARVEKEOVET Ovilehden paksuus 75 mm Karmisyvyys 131/175/210 mm U-arvot n. 0,8 W/m²K
