1 H8: Taustamateriaali Kuvankäsittelyä Tässä harjoituksessa tutustutaan kuvien käsittelemiseen tietokoneella. Esimerkkinä rasterigrafiikkaohjelmasta (bittikarttagrafiikkapohjaisesta maalausohjelmasta, vrt. luennot) käytetään Corelin PaintShop Pro -kuvankäsittelyohjelmaa. Monipuoliset kuvankäsittelyohjelmat (kuten esim. PaintShop Pro versiosta 6 lähtien) pystyvät käsittelemään rasterigrafiikan lisäksi myös vektorigraafisia olioita, joten jako bittikarttoina ja matemaattisina vektoreina kuvaa käsitteleviin ohjelmiin ei enää nykyisin usein päde. Pohjimmiltaan PaintShop Pro kuitenkin on rasterigrafiikkaohjelma, jolla on mahdollista luoda ja käsitellä myös vektorigraafisia olioita. Harjoitukseen voi käyttää muitakin kuvankäsittelyohjelmia, kuten PhotoShopia tai ilmaista GIMP-kuvankäsittelyohjelmaa. Ohjeet harjoituksen tekemiseen annetaan kuitenkin PaintShop Pro -ohjelmalla, muiden ohjelmien käyttäjät joutuvat etsimään harjoituksen vaatimat työkalut ohjelmasta omatoimisesti. Me käytämme PaintShop Prota koska se on erittäin monipuolinen, ja vaikka se onkin maksullinen ohjelma, se on hinnaltaan huomattavan edullinen esim. PhotoShopiin verrattuna 1. Lisäksi, PaintShop Prosta on saatavissa kuukauden ilmainen kokeiluversio, joten tämä harjoituksen voi tehdä sitä käyttäen omalla koneellaankin. Ohjelman koeversion voi käydä lataamassa omalle koneelleen (uusin versio X4, varsinaisen ohjelman voi ostaa suomekielisenäkin 2 ), jonka käyttö on kuukauden ajan ilmaista. 3 Huomaa kuitenkin, että sen lataamiseen ja asentamiseen on varattava aikaa. Jos sinulla on hidas verkkoyhteys tai vanha kone, saattaa yliopiston mikroluokka olla houkutteleva vaihtoehto. PaintShop Pro löytyy yliopiston Tietopinnin mikroluokista. Osassa yliopiston mikroluokista on käytössä vain ohjelman vanha versio (PaintShop Pro 5.0 älä tee sillä, sen käyttöliittymä on täysin erilainen), mutta Tietopinnin luokissa 1,7,8 ja 9 on myös versio Corel PaintShop X, nämä ohjeet pätevät siihen. Materiaalissa annettavat ohjeet ovat mikroluokista löytyvään X-versioon, mutta koeversiona ladattava X3/X4 ei poikkea siitä olennaisesti. X3-versiolle on saatavissa suomenkieliset opaste-sivut verkosta 4, ja englanninkielisiä tutoriaaleja löytyy paljon. Tutoriaalien ja lisäinformaation hakeminen riippuu omasta mielenkiinnostasi. Tehtävien 1 ja 2 suorittamiseen on annettu niin yksityiskohtaiset ohjeet, että ne voi tehdä hyvin näiden materiaalien avulla, ilman erillisten tutoriaalien opiskeluakin. Alla esitellään ohjelman perusperiaatteet ja perustoiminnot. Näin pääset ohjelman kanssa pienellä vaivalla alkuun, saat tuntuman ohjelman toimintaan ja käsityksen kuvankäsitte Hintaluokat seuraavanlaiset: PaintShop < 100 vs. PhotoShop ~1000 Ks. esim tai Uusin PaintShop X4 (englanninkielinen): siellä vasemmalta listasta Free Trials / Photo Editing & Digital Imaging / PaintShop Pro X4 tai suoraan osoitteella (Download Trial) Tervetuloa Corel PaintShopPro käyttäjäksi sivusto (tehty X3 versioon, mutta pätee hyvin uudempaankin versioon): context=corel_paintshop_photo_pro_help&topic=0x2007f&single= - 1 -

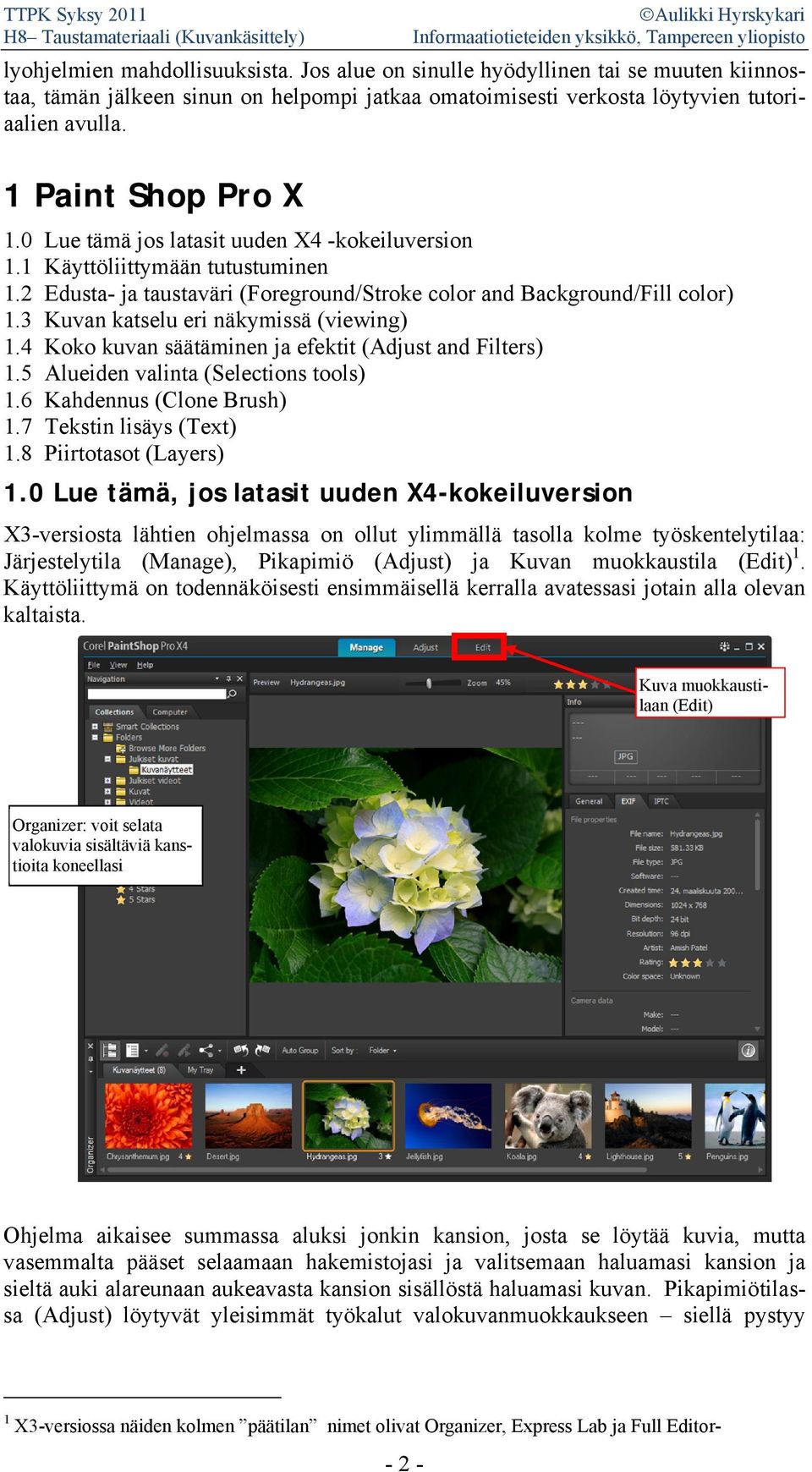

2 lyohjelmien mahdollisuuksista. Jos alue on sinulle hyödyllinen tai se muuten kiinnostaa, tämän jälkeen sinun on helpompi jatkaa omatoimisesti verkosta löytyvien tutoriaalien avulla. 1 Paint Shop Pro X 1.0 Lue tämä jos latasit uuden X4 -kokeiluversion 1.1 Käyttöliittymään tutustuminen 1.2 Edusta- ja taustaväri (Foreground/Stroke color and Background/Fill color) 1.3 Kuvan katselu eri näkymissä (viewing) 1.4 Koko kuvan säätäminen ja efektit (Adjust and Filters) 1.5 Alueiden valinta (Selections tools) 1.6 Kahdennus (Clone Brush) 1.7 Tekstin lisäys (Text) 1.8 Piirtotasot (Layers) 1.0 Lue tämä, jos latasit uuden X4-kokeiluversion X3-versiosta lähtien ohjelmassa on ollut ylimmällä tasolla kolme työskentelytilaa: Järjestelytila (Manage), Pikapimiö (Adjust) ja Kuvan muokkaustila (Edit) 1. Käyttöliittymä on todennäköisesti ensimmäisellä kerralla avatessasi jotain alla olevan kaltaista. Kuva muokkaustilaan (Edit) Organizer: voit selata valokuvia sisältäviä kanstioita koneellasi Ohjelma aikaisee summassa aluksi jonkin kansion, josta se löytää kuvia, mutta vasemmalta pääset selaamaan hakemistojasi ja valitsemaan haluamasi kansion ja sieltä auki alareunaan aukeavasta kansion sisällöstä haluamasi kuvan. Pikapimiötilassa (Adjust) löytyvät yleisimmät työkalut valokuvanmuokkaukseen siellä pystyy 1 X3-versiossa näiden kolmen päätilan nimet olivat Organizer, Express Lab ja Full Editor

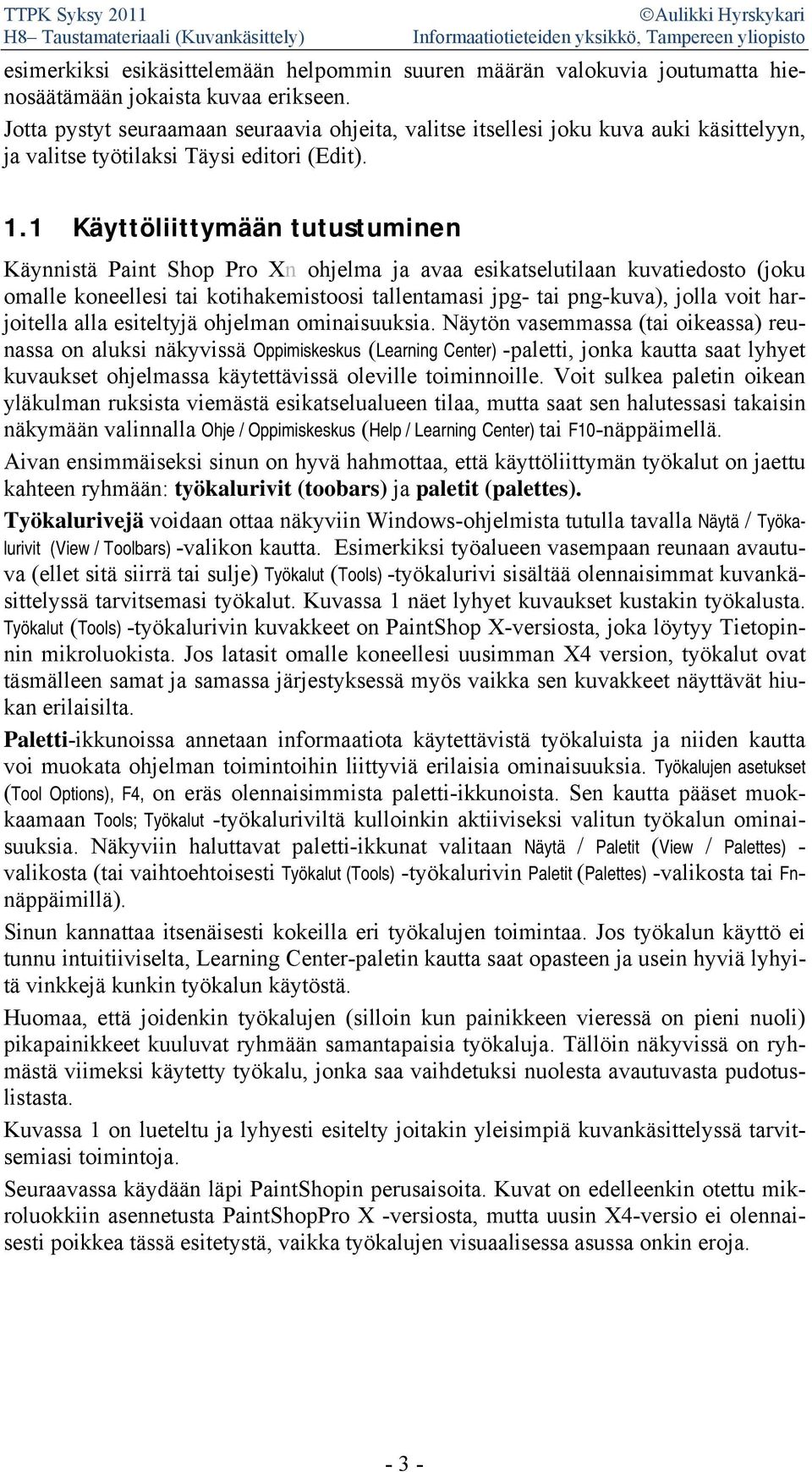

3 esimerkiksi esikäsittelemään helpommin suuren määrän valokuvia joutumatta hienosäätämään jokaista kuvaa erikseen. Jotta pystyt seuraamaan seuraavia ohjeita, valitse itsellesi joku kuva auki käsittelyyn, ja valitse työtilaksi Täysi editori (Edit). 1.1 Käyttöliittymään tutustuminen Käynnistä Paint Shop Pro Xn ohjelma ja avaa esikatselutilaan kuvatiedosto (joku omalle koneellesi tai kotihakemistoosi tallentamasi jpg- tai png-kuva), jolla voit harjoitella alla esiteltyjä ohjelman ominaisuuksia. Näytön vasemmassa (tai oikeassa) reunassa on aluksi näkyvissä Oppimiskeskus (Learning Center) -paletti, jonka kautta saat lyhyet kuvaukset ohjelmassa käytettävissä oleville toiminnoille. Voit sulkea paletin oikean yläkulman ruksista viemästä esikatselualueen tilaa, mutta saat sen halutessasi takaisin näkymään valinnalla Ohje / Oppimiskeskus (Help / Learning Center) tai F10-näppäimellä. Aivan ensimmäiseksi sinun on hyvä hahmottaa, että käyttöliittymän työkalut on jaettu kahteen ryhmään: työkalurivit (toobars) ja paletit (palettes). Työkalurivejä voidaan ottaa näkyviin Windows-ohjelmista tutulla tavalla Näytä / Työkalurivit (View / Toolbars) -valikon kautta. Esimerkiksi työalueen vasempaan reunaan avautuva (ellet sitä siirrä tai sulje) Työkalut (Tools) -työkalurivi sisältää olennaisimmat kuvankäsittelyssä tarvitsemasi työkalut. Kuvassa 1 näet lyhyet kuvaukset kustakin työkalusta. Työkalut (Tools) -työkalurivin kuvakkeet on PaintShop X-versiosta, joka löytyy Tietopinnin mikroluokista. Jos latasit omalle koneellesi uusimman X4 version, työkalut ovat täsmälleen samat ja samassa järjestyksessä myös vaikka sen kuvakkeet näyttävät hiukan erilaisilta. Paletti-ikkunoissa annetaan informaatiota käytettävistä työkaluista ja niiden kautta voi muokata ohjelman toimintoihin liittyviä erilaisia ominaisuuksia. Työkalujen asetukset (Tool Options), F4, on eräs olennaisimmista paletti-ikkunoista. Sen kautta pääset muokkaamaan Tools; Työkalut -työkaluriviltä kulloinkin aktiiviseksi valitun työkalun ominaisuuksia. Näkyviin haluttavat paletti-ikkunat valitaan Näytä / Paletit (View / Palettes) - valikosta (tai vaihtoehtoisesti Työkalut (Tools) -työkalurivin Paletit (Palettes) -valikosta tai Fnnäppäimillä). Sinun kannattaa itsenäisesti kokeilla eri työkalujen toimintaa. Jos työkalun käyttö ei tunnu intuitiiviselta, Learning Center-paletin kautta saat opasteen ja usein hyviä lyhyitä vinkkejä kunkin työkalun käytöstä. Huomaa, että joidenkin työkalujen (silloin kun painikkeen vieressä on pieni nuoli) pikapainikkeet kuuluvat ryhmään samantapaisia työkaluja. Tällöin näkyvissä on ryhmästä viimeksi käytetty työkalu, jonka saa vaihdetuksi nuolesta avautuvasta pudotuslistasta. Kuvassa 1 on lueteltu ja lyhyesti esitelty joitakin yleisimpiä kuvankäsittelyssä tarvitsemiasi toimintoja. Seuraavassa käydään läpi PaintShopin perusaisoita. Kuvat on edelleenkin otettu mikroluokkiin asennetusta PaintShopPro X -versiosta, mutta uusin X4-versio ei olennaisesti poikkea tässä esitetystä, vaikka työkalujen visuaalisessa asussa onkin eroja

4 Zoom/Pan; Zoom/Paneroi. kuvan koon muutokset, kuvan siirtäminen ellei koko kuva ole näkyvissä Pick/Move; Valitse/Siirrä. Kuvan elementin valinta ja siihen tarttuminen, kuvan koon muuttaminen editointikahvoista (mustat neliöt). Siirto raahaamalla. Selection/Freehand Selection/Magic Wand; Valitse/Valitse vapaasti piirtäen/taikasauva. Erilaisia tapoja valita rajattuja alueita kuvasta. Shift/Ctrl alhaalla: aluetta kasvatetaan / pienennetään. Dropper; Valitsin. Edusta- ja taustavärin muuttaminen suoraan kuvasta valituksi väriksi: napsautus värin päällä muuttaa edustavärin, kaksoisnapsautus taustavärin. Crop; Rajaus. Leikkeen otto: alueen rajaus ja kaksoisnapsautus alueen sisällä (tai apply-painike työkaluasetukset paletissa). Streighten/Perspective Correction; Suoristus/Perspektiivin korjaus. Kuvan suoristus horisontaalisen tai vertikaalisen viivan mukaiseksi tai sen perspektiivin muutos. Red Eye; Punasilmäisyys. Punasilmäefektin korjaaminen valokuvasta. Makeover; Meikkaus. Blemish fixer, jonka avulla voi kuvasta poistaa epäpuhtauksia, työkaluasetukset paletista voi valita myös hammasharjan ja rusketustyökalun. Clone Brush; Kahdennus. Alueiden korjaus kuvasta otettavaa mallialuetta käyttäen. Paint Brush/Aibrush; Maalisivellin/Maaliruisku. Alueiden maalaus/ruiskutus väreillä, siveltimeen/ruiskuun määritellä erilaisia tekstuureja ja gradientteja. Lighten/Darken/ ; Vaalenna/Tummenna/. Hiiren napsautus vaalentaa ja oikean hiiren. Samassa ryhmässä laaja joukko muitakin kuvan muokkaustoimenpiteitä. Eraser; Poistotyökalu. Alueiden poistaminen kuvasta (esim. esim alueen kopiointia, voi poistaa sen alueen jota ei halua kopioituvaksi). Background Eraser; Taustan poisto. Tausta-alueiden läpinäkyväksi tekemiseen. Flood Fill; Täyttö. Napsautuskohdassa oleva väri muuntuu edustaväriksi (työkalun asetuksista voi määrätä korvataanko vain yksi väri vai läheisiä muitakin värejä, tolerance) Picture Tube; Kuvapursotin. Mahdollisuus tuoda kuvaan valmiita graafisia elementtejä. Text; Teksti. Tekstin lisääminen kuvaan. Shapes; Valmiit muodot. Ryhmään kuuluu monien valmiiden muotojen, kuten suorakulmioiden. ellipsien, monikulmioiden jne. luontityökalut. Pen; Kynä. Viivasegmenttien ja yhdistettyjen viivasegmenttien piirtäminen. Warp Brush/Mesh Brush; Taivutussivellin/Verkkotaivutus. Kuvanosien taivuttamiseen (vääristäminen, kierto, venytys, jne.) Oil Brush; öljysivellin. Jäljittelee öljysiveltimen jälkeä. Samassa ryhmässä muitakin erilaisia piirtovälineitä, mm. Kuva 1 Tools-työkalurivin työkalut - 4 -

5 1.2 Edusta- ja taustaväri (Foreground/Stroke color and Background/Fill color) Kuten yleensäkin piirto-ohjelmissa, piirtämisessä käytetyt värit määräytyvät sen mukaan mitkä värit on valittu edusta- ja taustaväreiksi. Edusta- ja taustaväri määrätään Materiaalit (Materials) -paletissa (Näytä/Paletlit/Materiaalit (View/Palettes/Materials) tai suoraan F6, Kuva 2). Napsauttamalla värinmäärityspaletissa saat määrättyä edustavärin, napsauttamalla hiiren oikealla painikkeella väripaletissa, taustavärin. Jos pieni väripaletti ei ole tarpeeksi tarkka värin määritykseen, kaksoisnapsautus edusta- tai taustavärissä (vrt. Kuva 2) aukaisee täydellisemmän värinmäärityspaletin. Edustaväri on kynän väri, ts. väri jonka piirtotyökalut jättävät kankaalle. Täytettyjä Kuva 2 Materials-paletti muotoja piirrettäessä edustaväri on väri, jolla muodon reunaviivat piirretään. Taustaväri on sekä poistettujen alueiden väri, että täytettyjä olioita piirrettäessä muodon värityksessä käytettävä täyttöväri. 1.3 Kuvan katselu eri näkymissä (viewing) Värinmäärityspaletti Zoomaus-työkalun avulla (suurennuslasi työkalujen ylimmässä ryhmässä) voit suurentaa ja pienentää kuvan kokoa esikatselualueella: hiiren napsautus kuvassa kun Zoomtyökalu on aktivoituna suurentaa kuvaa, ja hiiren oikean painikkeen napsautus pienentää sitä. Voit muuttaa kuvan suuntaa (Kuva/Peilaa; Image/Flip), tehdä siitä peilikuvan (Kuva/Peilikuva; Image/Mirror) tai kääntää sitä (Kuva/ Kierrä ; Image/Rotate ). Zoomaus (Näytä; View -valikko) muuttaa vain kuvan katselukokoa, ei itse kuvan kokoa. Kuvan kokoa voit muuttaa valikkokomennolla Kuva/Muuta kokoa (Image/Resize), mutta jos vain tarvitset lisää tilaa kuvan ympärille, suurenna kuvan piirtoaluetta (taustakangasta, Canvas) komennolla Kuva/Piirtoalueen koko (Image/Canvas Size). Laajentaessasi piirtoaluetta, uusi alue saa värikseen nykyisen taustavärin. 1.4 Koko kuvan säätäminen ja tehosteet (Adjust and Filters) Edustaväri Taustaväri Koko kuvaan vaikuttavia usein tarvittavia muokkaustoimenpiteitä on koottu Säädä (Adjust) -valikkoon. Sen kautta voi esimerkiksi vaikuttaa kuvan sävyihin, kirkkauteen tai korjailla joitain yleisiä valokuvien virheitä. Tehosteet (Effects) -valikkoon on koottu valmiiksi määriteltyjä erilaisia erikoisefektejä, jotka suodattavan kuvan uuteen asuun erilaisten valmiiden algoritmien avulla. Kokeile kuvaasi esimerkiksi seuraavia toimenpiteitä: - Säädä/Sumenna; Adjust/Blur (sumentaa kuvan) - Tehosteet/Valokuvauskehysteet/Mustavalkoinen filmi; Effects/Photo Effects/Black and White Film (tekee kuvasta mustavalkoisen) - Tehosteet/Pintakuviotehosteet/Sileä nahka; Effects/Texture effects/fine leather (tekee kuvan pinnasta nahkamaisen) Voit vapaasti kokeilla muitakin efektejä muista, että voit aina peruuttaa viimeksi tehdyt toimenpiteet (Ctrl + z) ja palata takaisin alkuperäiseen kuvaan

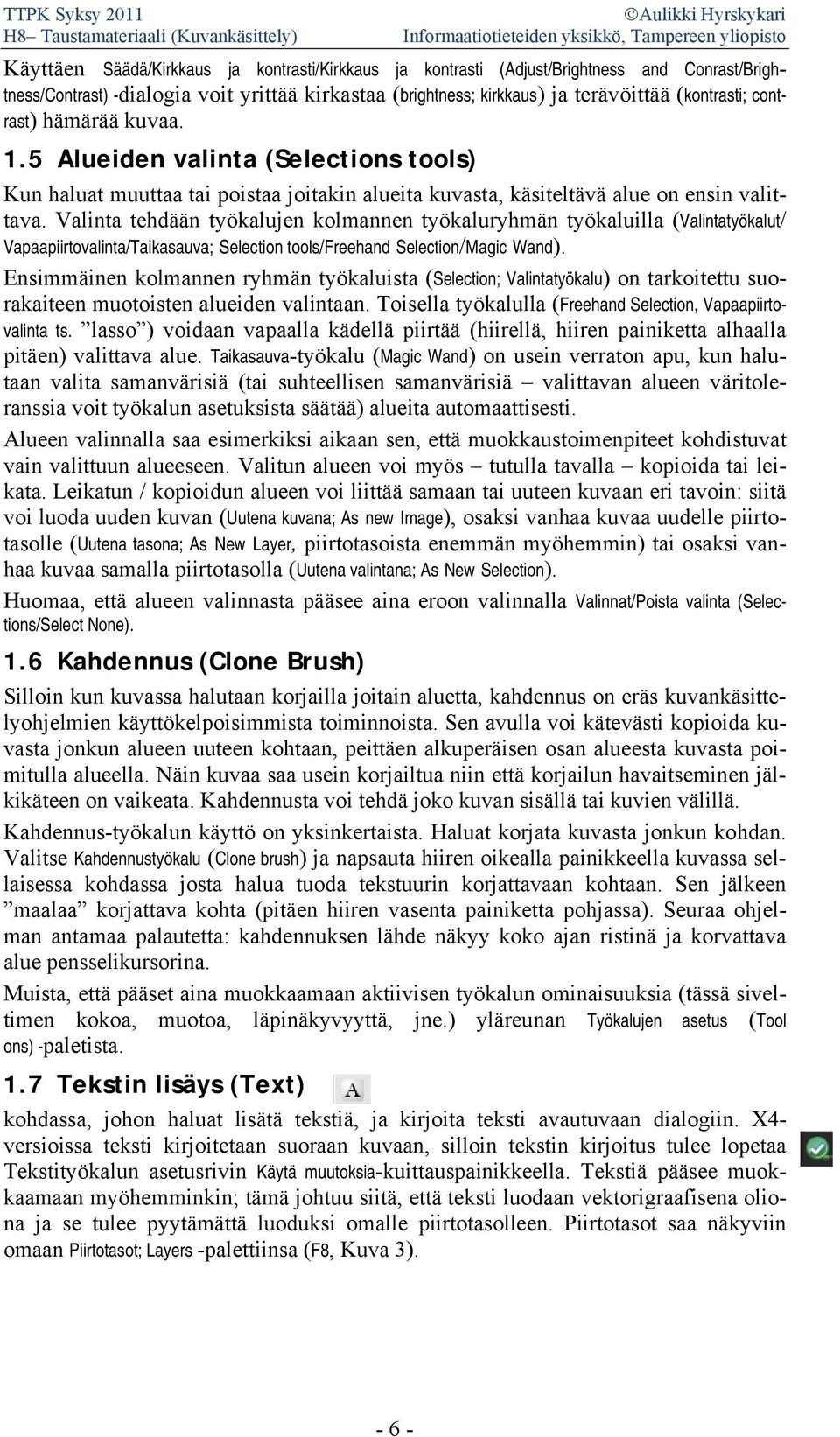

6 Käyttäen Säädä/Kirkkaus ja kontrasti/kirkkaus ja kontrasti (Adjust/Brightness and Conrast/Brightness/Contrast) -dialogia voit yrittää kirkastaa (brightness; kirkkaus) ja terävöittää (kontrasti; contrast) hämärää kuvaa. 1.5 Alueiden valinta (Selections tools) Kun haluat muuttaa tai poistaa joitakin alueita kuvasta, käsiteltävä alue on ensin valittava. Valinta tehdään työkalujen kolmannen työkaluryhmän työkaluilla (Valintatyökalut/ Vapaapiirtovalinta/Taikasauva; Selection tools/freehand Selection/Magic Wand). Ensimmäinen kolmannen ryhmän työkaluista (Selection; Valintatyökalu) on tarkoitettu suorakaiteen muotoisten alueiden valintaan. Toisella työkalulla (Freehand Selection, Vapaapiirtovalinta ts. lasso ) voidaan vapaalla kädellä piirtää (hiirellä, hiiren painiketta alhaalla pitäen) valittava alue. Taikasauva-työkalu (Magic Wand) on usein verraton apu, kun halutaan valita samanvärisiä (tai suhteellisen samanvärisiä valittavan alueen väritoleranssia voit työkalun asetuksista säätää) alueita automaattisesti. Alueen valinnalla saa esimerkiksi aikaan sen, että muokkaustoimenpiteet kohdistuvat vain valittuun alueeseen. Valitun alueen voi myös tutulla tavalla kopioida tai leikata. Leikatun / kopioidun alueen voi liittää samaan tai uuteen kuvaan eri tavoin: siitä voi luoda uuden kuvan (Uutena kuvana; As new Image), osaksi vanhaa kuvaa uudelle piirtotasolle (Uutena tasona; As New Layer, piirtotasoista enemmän myöhemmin) tai osaksi vanhaa kuvaa samalla piirtotasolla (Uutena valintana; As New Selection). Huomaa, että alueen valinnasta pääsee aina eroon valinnalla Valinnat/Poista valinta (Selections/Select None). 1.6 Kahdennus (Clone Brush) Silloin kun kuvassa halutaan korjailla joitain aluetta, kahdennus on eräs kuvankäsittelyohjelmien käyttökelpoisimmista toiminnoista. Sen avulla voi kätevästi kopioida kuvasta jonkun alueen uuteen kohtaan, peittäen alkuperäisen osan alueesta kuvasta poimitulla alueella. Näin kuvaa saa usein korjailtua niin että korjailun havaitseminen jälkikäteen on vaikeata. Kahdennusta voi tehdä joko kuvan sisällä tai kuvien välillä. Kahdennus-työkalun käyttö on yksinkertaista. Haluat korjata kuvasta jonkun kohdan. Valitse Kahdennustyökalu (Clone brush) ja napsauta hiiren oikealla painikkeella kuvassa sellaisessa kohdassa josta halua tuoda tekstuurin korjattavaan kohtaan. Sen jälkeen maalaa korjattava kohta (pitäen hiiren vasenta painiketta pohjassa). Seuraa ohjelman antamaa palautetta: kahdennuksen lähde näkyy koko ajan ristinä ja korvattava alue pensselikursorina. Muista, että pääset aina muokkaamaan aktiivisen työkalun ominaisuuksia (tässä siveltimen kokoa, muotoa, läpinäkyvyyttä, jne.) yläreunan Työkalujen asetus (Tool ons) -paletista. 1.7 Tekstin lisäys (Text) kohdassa, johon haluat lisätä tekstiä, ja kirjoita teksti avautuvaan dialogiin. X4- versioissa teksti kirjoitetaan suoraan kuvaan, silloin tekstin kirjoitus tulee lopetaa Tekstityökalun asetusrivin Käytä muutoksia-kuittauspainikkeella. Tekstiä pääsee muokkaamaan myöhemminkin; tämä johtuu siitä, että teksti luodaan vektorigraafisena oliona ja se tulee pyytämättä luoduksi omalle piirtotasolleen. Piirtotasot saa näkyviin omaan Piirtotasot; Layers -palettiinsa (F8, Kuva 3)

7 1.8 Piirtotasot (Layers) Paitsi että vektrorigraafisen olion piirtäminen saa automaattisesti aikaan uuden piirtotason luomisen, usein kuva kannattaa tietoisestikin rakentaa useammille piirtotasoille. Voit ajatella, että piirtotasot ovat päällekkäin asetettuja läpinäkyviä kalvoja. Omille kalvoilleen (piirtotasoilleen) sijoitettujen kuvien muokkaus ei tällöin vaikuta muilla kalvoilla oleviin kuviin. Voit luoda kuvaan uuden piirtotason valikkovalinnalla Piirtotasot/Uusi rasteritaso (Layers/New Raster Layer) ja antaa piirtotasolle haluamasi määritykset (vähintään piirtotason nimi) aukeavassa dialogissa. Piirtotasot (Layers) -paletista 1 (Kuva 3) näet kuvassasi käytetyt piirtotasot. Kun kuva on lopullinen, ja haluat lähettää sen eteenpäin, käyttää sitä jonkin oman tekstidokumenttisi kuvituksessa tai ehkäpä viedä sen verkkosivulle, haluat todennäköisesti tallentaa sen yleisemmässä jpg- tai gif-muodossa. Tässä muodossa piirtotasot sulatetaan (merge) yhteen tasoon. Kuvasta kannattaa silti säilyttää myös Paint Shop Pro:n oman sisäisen tallennusmuodon versio (*.pspimage), joka säilyttää piirtotasot. Näin pääset muokkaamaan kuvia eri piirtotasoilla myöhemminkin. Kuva kolmella piirtotasolla Kuva 3 Layers; Piirtotaso -paletti Piirtotaso näkyvissä/pois näkyvistä 1 Jos Layers-paletti se ei ole näkyvissä, saat sen esiin Palettes; Paletit pudotuslistasta, tai näppäikomennolla F8-7 -
