1 SUUNNITTELUOPAS - SÄHKÖ JA OHJAUS Swegon Tarpeen mukaan ohjattu ilmanvaihto ei ole koskaan ollut näin helppoa

2 Sisältö Täydellinen kokonaisratkaisu kaikilla tasoilla... 3 Järjestelmä... 3 Osajärjestelmä... 3 Vyöhyke... 3 Huone... 3 Dokumentaation rakenne... 3 Käyttöverkko ja radioverkko... 4 Radioverkko... 4 Käyttöverkko... 4 Käyttöverkon kytkeminen... 5 Fyysiset liitännät... 6 TCP-portit... 6 IP-asetukset Swegon-verkolle... 6 Super II / Super II SC... 7 DIR... 8 GOLD... 8 Liitäntä radioverkkoon... 9 Parasol...10 Colibri Damper Measure...13 Seinälle asennetut huonetuotteet RTA...15 IAQ...16 IRT...17 OCS...18 IORE...19 IRE...21 WCS...22 RTS Sähkösuunnitteluesimerkki...24 Toimisto, jossa ilmakiertoinen ilmasto Toimisto, jossa vesikiertoinen ilmasto CAV Toimisto, jossa vesikiertoinen ilmasto DCV Neuvotteluhuone, jossa vesi- ja ilmakiertoinen ilmasto...27 Toimisto, jossa ilmakiertoinen ilmasto tasapainossa Luokkahuone, jossa ilmakiertoinen ilmasto tasapainossa Luokkahuone, jossa ilmakiertoinen ilmasto ja vetokaappiilmavirta tasapainossa Neuvotteluhuone, jossa vesi- ja ilmakiertoinen ilmasto ja tasapainotettu poistoilma...31 Hotellihuone Oikeus muutoksiin pidätetään

3 Täydellinen kokonaisratkaisu kaikilla tasoilla Swegonin tarpeenmukainen ilmanvaihtojärjestelmä on monien vuosien ajan asettanut laatutason sille, miten optimaalinen sisäilmasto yhdistetään minimaaliseen energiankulutukseen. Vuosien saatossa osaamisemme tarveohjaukseen ja helppokäyttöisyyteen liittyen on vahvistunut. Tämä on äärimmäisen tärkeää, koska toimialan kehittyessä vaatimukset kasvavat jatkuvasti sekä ympäristöön, kustannuksiin että Swegon CONNECT viihtyvyyteen liittyen. Kokemustemme perusteella järjestelmää on kehitetty siitä lähtökohdasta, että kaikki tuotteet toimivat yhteistyössä tämän päivän ja huomisen vaatimusten täyttämiseksi. perustuu ainutlaatuisiin teknologioihin, jotka yhdessä muodostavat toimintavarman ja joustavan järjestelmän. Järjestelmä Super II / Super II SC Sisäinen verkko/internet Rakennusautomaatiojärjestelmä Osajärjestelmä DIR GOLD-ilmankäsittelykone All Year Comfort Vyöhyke Damper Huone -ilmalaitteet Parasol Damper (tuloilma) Damper (poistoilma) Ilmalaite Ilmastointimoduuli Dokumentaation rakenne Swegon on kehittänyt dokumentaatiorakenteen -järjestelmän suunnittelun helpottamiseksi. Järjestelmäopas Järjestelmäoppaassa on ohjeita ja apua järjestelmien ja huoneiden suunnitteluun. Suunnitteluoppaat Eri alojen suunnittelijoille tarkoitetut suunnitteluoppaat sisältävät vastauksia järjestelmän osia suunniteltaessa herääviin kysymyksiin. Järjestelmäopas Lämmitys, jäähdytys ja ilmanvaihto Sähkö ja ohjaus Oikeus muutoksiin pidätetään. 3

4 Käyttöverkko ja radioverkko -järjestelmä koostuu käyttöverkosta ja radioverkosta. Käyttöverkko on kiinteä IP-verkko ja radioverkko perustuu patentoituun toimivaan langattomaan tiedonsiirtoon. Tässä suunnitteluoppaassa selostetaan käyttöverkon ja radioverkon rakenne sekä miten eri -komponentit liitetään. Lisätietoa järjestelmästä on -järjestelmäoppaassa. Käyttöverkko Super II / Super II SC Radioverkko HUONE VYÖHYKE HUONE DIR Keskusohjausyksikkö, sijoitetaan keskeisesti vyöhykkeeseen/kerrostasolle IV-kone HUONE DIR VYÖHYKE IV-kone HUONE DIR Rakennusautomaatiojärjestelmä 8-napainen tiedonsiirtokaapeli RJ45-pistokkeilla. Tiedonsiirtokaapeli maksimipituus 100 m. Huom! Tässä asiakirjassa olevat käyttö- ja radioverkot ovat vain mahdollisia rakenne-esimerkkejä. Radio- ja käyttöverkko rakennetaan projektin tarpeiden ja toimintojen mukaiseksi. 4 Oikeus muutoksiin pidätetään

5 Käyttöverkon kytkeminen -perustuotteet yhdistetään IP-kaapeliverkolla. Tätä IP-verkkoa kutsutaan "käyttöverkoksi". Perustuotteet muodostavat kiinteän infrastruktuurin, joka mahdollistaa langattoman järjestelmän. Perustuotteet ovat: y Super II / Super II SC y DIR y AHU, esim. GOLD y Swegon CONNECT (vain Super II SC) Huom! y Swegon suosittelee, että käyttöverkko varataan pelkästään Swegon-tuotteille sisäilmastojärjestelmän toiminnan varmistamiseksi. y -järjestelmää ei voi ottaa käyttöön ennen kuin käyttöverkko on otettu käyttöön. Projektin vaatimuksista riippuen Swegon tukee kahta käyttöverkkorakennetta: 1. Swegon-verkko - käyttöverkko puuttuu y Esim. vanha kiinteistö ilman IP-verkkoa tai rakennusautomaatiojärjestelmää. y Swegonilta saat asiakirjat suunnittelua, kaapelointia, IP-osoitteistamista ym. varten. y Pienemmissä asennuksissa kaikki Swegon-tuotteet kytketään suoraan Super-kaapin kytkimeen. y Suuremmissa asennuksissa voidaan käyttää useampia kytkimiä. 2. Kiinteistön omistaja toimittaa käyttöverkon y Usein suuremmat projektit. y Kiinteistönomistaja vastaa yksin käyttöverkosta. y Kiinteistönomistaja osoittaa Swegon-tuotteille käyttöverkon liitännät ja IP-osoitteet. 1. Swegon-verkko 2. Kiinteistön omistaja toimittaa käyttöverkon KYTKIN KYTKIN KYTKIN Super II / Super II SC Rakennusautomaatiojärjestelmä IV-KONE/GOLD IV-KONE/GOLD DIR GOLD DIR PC PC DIR GOLD Super II / Super II SC DIR DIR DIR GOLD PC DIR PC 8-napainen tiedonsiirtokaapeli RJ45-pistokkeilla. Tiedonsiirtokaapeli maksimipituus 100 m. Huom! Tässä asiakirjassa olevat käyttö- ja radioverkot ovat vain mahdollisia rakenne-esimerkkejä. Radio- ja käyttöverkko rakennetaan projektin tarpeiden ja toimintojen mukaiseksi Oikeus muutoksiin pidätetään. 5

6 Fyysiset liitännät Alla näkyvät Swegon-tuotteiden fyysisten käyttöverkkoliitäntöjen merkinnät. Tuote Fyysisen liitännän merkintä Super II Operation/Switch DIR 4 GOLD IQlogic B Swegon Connect ETH 0/Switch TCP-portit Sisäiset palvelut Seuraavia palveluja käytetään sisäisesti käyttöverkossa. Jotta tuotteet toimisivat oikein, ilmoitettujen TCP-porttien on oltava auki tuotteiden välillä käyttöverkon sisällä. Palvelu Swegon http 80 SSH 22 MQTT 1883 Rsync 873 TCP-porttinumero Ulkoiset palvelut Käyttöverkon tuotteet tarjoavat seuraavat palvelut ulkoisesti. Jotta palvelut toimisivat ulkoisesti käyttöverkon ulkopuolella, ilmoitettujen TCP-porttien on oltava auki ilmoitettujen tuotteiden suuntaan. Palvelu TCP-porttinumero Super II / Super II SC GOLD http 80 x x https 443 x x Modbus 502 x x Bacnet x x IP-asetukset Swegon-verkolle Näitä asetuksia käytetään Swegon-verkolle, jos muuta käyttöverkkoa ei ole. Osoitteistaminen Staattinen IP Verkko Aliverkon peite Default router ja Swegon Connect Router Super Director GOLDD, IQlogic , Mahdolliset muut yksiköt Oikeus muutoksiin pidätetään

7 Super II / Super II SC Super / Super SC on järjestelmän keskipiste, jossa kaikki tiedot liitetään yhteen verkkosivuilla ja ulkoisissa tiedonsiirtoprotokollissa, esim. Modbusissa esittämistä varten. Antenni, ainoastaan Super II SC:ssä 300 * Sähköiset tiedot Käyttöjännite: 6 230V 10 A * * Super II, Super II SC, mittakuva. * Minimietäisyyys lähimpään asennukseen. 100 * Super II, Super II SC. HUOM! Swegon Connect (2) ja antenni (6) sisältyvät ainoastaan Super II SC:een Super-ohjausyksikkö - Päätiedonsiirtoyksikkö 2. Swegon Connect Reititin (sisältyy ainoastaan SuperWI- SE II SC:een). Kommunikoi mobiiliverkossa ja mieluusti 4G-verkossa. Jos kaapissa on Swegon Connect, kaappi on sijoitettava niin, että laite voi ottaa vastaan mobiilisignaaleja. Kaappi voidaan varustaa lisäantennilla (katso lisävarusteet) signaalin vahvistamiseksi ja vastaanoton parantamiseksi. Katso erillinen Swegon Connect -dokumentaatio osoitteessa 3. Kytkin - 8-porttinen (jos tarvitaan lisää portteja, kaapin ulkopuolelle asennetaan lisää kytkimiä) Portti 1: Super-ohjausyksikkö Portti 2: Swegon Connect Portti 3-8: Vapaana esim. DIR/TKPK/RAU varten 4. Pääkytkin - Jännitteensyötön kytkentä 5. Muuntaja 6. Antenni, ainoastaan Super II SC:ssä 7. Maadoitus 150 M25 (x1) 260 Asennusreikäkuvio, Super II, Super II SC. 4 asennusruuvia (Ø 8 mm reikä), valitse ruuvityyppi alustan perusteella. Ø22,5 (x6) M16 (x2) 35 Super II, Super II SC, alapuoli. Paino (kg) Super II 5,8 Super II SC 6, Oikeus muutoksiin pidätetään. 7

8 ABCDEF Suunnitteluopas - sähkö ja ohjaus DIR Täällä tehdään suurin osa järjestelmän laskelmista. DIR on järjestelmän keskusohjausyksikkö, joka kerää kaikki tiedot, käsittelee ne ja lähettää sitten tietoa erilaisille ilmastointi- ja ilmanvaihtotuotteille sisäilmaston hallintaa varten. Järjestelmässä pitää olla vähintään yksi DIR toimiakseen. DIR kommunikoi Supern kanssa ethernet-kaapelin kautta. Sähköiset tiedot Käyttöjännite: Suurin tehon tarve: 24 V AC ±10 % Hz, V DC 5 VA Johdinala, pistoke: Sähkö: maks. 2,5 mm RFID AC Käyttöverkko - Ethernet (RJ45) -sisäverkolle (10/100 MBps) DIR, kytkentä. Huom! Antenni pitää aina asentaa pystyasentoon. GOLD Lisätietoa GOLD-ilmankäsittelykoneen kytkennästä on osoitteessa 8 Oikeus muutoksiin pidätetään

9 Liitäntä radioverkkoon -huonetuotteet kommunikoivat langattomasti radioverkossa lähettämällä signaaleja DIR:iin. Parasta radiotiedonsiirtoa varten fyysisesti käyttöverkkoon liitetty DIR sijoitetaan mahdollisimman keskelle radioverkkoa. Radioverkko Järjestelmän huonetuotteet kommunikoivat langattomasti sisäänrakennetuilla radiolähettimillä. Virransyötön saavat tuotteet toimivat lähettiminä ja vastaanottimina ja niitä voidaan tietyissä tapauksissa käyttää tiedonsiirron välittämiseen/vahvistamiseen. Paristokäyttöiset tuotteet toimivat ainoastaan lähettiminä ja vastaanottimina. Huom! Käyttöönoton yhteydessä tuotteet pariliitetään TuneWI- SE:n avulla. VYÖHYKE HUONE HUONE Käyttöverkko HUONE DIR VYÖHYKE HUONE Esimerkkejä radioverkosta -järjestelmä sisältää huonetuotteet ilma- ja vesikiertoisiin ilmastointijärjestelmiin, kaikki tarvittavat ohjausvarusteet, sekä huoneyksiköt ja anturit. Kaikki tämä nivoutuu yhdeksi kokonaisuudeksi ainutlaatuisella patentoidulla järjestelmällä langattomaan tiedonsiirtoon. Langaton järjestelmä perustuu limitettyyn rakenteeseen, jossa jokainen tuote lähettää tietoa läheisille tuotteille, mikä auttaa verkostoa kiertämään esteet. Tämän ansiosta järjestelmä voi nopeasti korjata itsensä, jos tuotteen jännitteensyöttö jostain syystä katkeaa. DIR, radiosignaalien leviäminen (leviävät 360 antennista). HUONE 1 HUONE 3 HUONE 2 HUONE 4 Verkkorakenne Oikeus muutoksiin pidätetään. 9

10 Ilmastointituotteet Parasol Sisäänrakennetulla radiomoduulilla varustettu ilmastointimoduuli, joka säätää ilmavirran tarpeen mukaan ja lämmittää/jäähdyttää sisäänrakennetuilla vesipattereilla. Mittaa ilmavirran. Sähköiset tiedot Käyttöjännite: 24 VAC ±15 % Hz Liitännät johdinala Sähkö: Ruuviliitin maks. 2,5mm 2 Venttiilitoimilaite: Push-in-jousiliitin, maks. 1,5 mm 2 Suurin tehon tarve: Katso alla oleva taulukko Esimerkki Parasolin kytkennästä (liitin 2 jäähdytys, liitin 3 lämmitys) VA / yksikkö Vakio VA yhteensä Vakio CU 2,3 DPS Modbus 0,8 5,1 Peltimoottori (315C) 2 Lisävarusteet Toimilaite, ACTUATORb 7 SMA 0,8 SMB 0,6 Esimerkki: Parasol -vakioversio seuraavilla lisävarusteilla: Toimilaite jäähdytykselle ja lämmitykselle sekä SMA, tehon tarve on yhteensä 5, ,8 = 19.9 VA Esimerkki Signaalinolla Terminen toimilaite DC Termisen toimilaitteen kytkentä Lämmityksen venttiilitoimilaite A Jäähdytyksen venttiilitoimilaite Esimerkki Signaalinolla 0-10 V DC DC Parasol Parasol tehdasasennetuilla komponenteilla A. CU ohjausyksikkö y Jännitteensyötön kytkentä y Lämmityksen ja jäähdytyksen venttiilitoimilaitteen kytkentä (lisävaruste) Toimilaite 0-10V ohjaussignaalilla Toimilaitteen kytkentä 0-10V ohjaussignaalilla HUOM! DC syöttö STATUS COM POWER AC Jäähdytys Lämmitys Venttiilitoimilaite (lisävaruste) CU, kytkentä Lämpötila-anturi (lisävaruste) Kondenssianturi (lisävaruste) Oikeus muutoksiin pidätetään Esimerkki Signaalinolla A2 A1 + - DC ADAPT Relay Releen kytkeminen, kun kytket 3 tai useampia toimilaitteita

11 Colibri Sisäänrakennetulla radiomoduulilla varustettu ilmalaite, joka säätää ilmavirran tarpeen mukaan ja ohjaa ulkoisia lämmönlähteitä. Mittaa ilmavirran, tuloilman lämpötilan, huonelämpötilan ja läsnäolon. Sähköiset tiedot Käyttöjännite: Liitännät johdinala 24 VAC ±15 % Hz Sähkö: Push-in-jousiliitin maks. 2,5 mm 2 Venttiilitoimilaite: Push-in-jousiliitin maks. 1,5 mm 2 Suurin tehon tarve: Versio Vakio Katso alla oleva taulukko VA +1 venttiilitoimilaite +2 venttiilitoimilaite Ø160, Ø A Esimerkki Colibrin kytkennästä DC Colibri Esimerkki Terminen toimilaite Colibri A. Laiteliitäntä y Jännitteensyötön kytkentä (2 ja 3) y Lämmityksen venttiilitoimilaitteen kytkentä (1) (lisävaruste) AC Syötön jatkokytkentä (liittimet 2 ja 3 on kytketty rinnakkain) Venttiilitoimilaite (lisävaruste) Esimerkki Signaalinolla Termisen toimilaitteen kytkentä DC 0-10 V DC Signaalinolla Toimilaite 0-10V ohjaussignaalilla 0-10V ohjaussignaalilla toimivan toimilaitteen kytkentä. HUOM! DC syöttö Colibri, laiteliitäntä Esimerkki DC Signaalinolla ADAPT Relay 3 2 A2 A Releen kytkeminen, kun kytket 3 tai useampia toimilaitteita Oikeus muutoksiin pidätetään. 11

12 Damper Sisäänrakennetulla radiomoduulilla varustettu pelti, joka säätää ilmavirran tarpeen mukaan ja ohjaa ulkoisia kylmän/lämmönlähteitä. Mittaa ilmavirran ja kanavalämpötilan. DPS Modbus 2 Modbus RJ12 1 (PE) Sähköiset tiedot Käyttöjännite: Liitännät johdinala 24 VAC ±15 % Hz Modbus RJ12 Sähkö: Ruuviliitin maks. 2,5mm 2 Venttiilitoimilaite: Push-in-jousiliitin maks. 1,5 mm 2 Suurin tehon tarve: Katso alla oleva taulukko 2 1 (PS) Vakiopainesäätö, suositeltu asennus 2/3 kanavaan, maks. 100 m, 1: Damper, 2: DPS Modbus Versio Normaali Jousipalautus B VA Moottori +1 venttiilitoimilaitlitoimilaite +2 venttii- Vakio 5 Nm 10 Nm Nm 5 Nm 10 Nm Nm A RJ 12 kaapeli ( Damperiin) Tilavalitsimen on oltava asennossa: 0 Paineletku mittausliittimestä tuloilma-asennuksessa (vakio) Paineletku mittausliittimestä poistoilma-asennuksessa DPS Modbus, kytkentä Esimerkki Damperin kytkennästä (liitin 2 jäähdytys, liitin 3 lämmitys) Damper Damper A. CU ohjausyksikkö y Jännitteensyötön kytkentä y Lämmityksen ja jäähdytyksen venttiilitoimilaitteen kytkentä (lisävaruste) B. SMA - Sensor Module Advanced (lisävaruste) DPS Modbus Esimerkki Esimerkki Signaalinolla Terminen toimilaite DC Termisen toimilaitteen kytkentä STATUS COM POWER Jäähdytys Lämmitys Venttiilitoimilaite AC (lisävaruste) CU, kytkentä Oikeus muutoksiin pidätetään Esimerkki Signaalinolla A2 A1 ADAPT Relay + - DC Releen kytkeminen, kun kytket 3 tai useampia toimilaitteita Signaalinolla 0-10 V DC Toimilaite 0-10V ohjaussignaalilla DC Toimilaitteen kytkentä 0-10V ohjaussignaalilla HUOM! DC syöttö

13 Measure Sisäänrakennetulla radiomoduulilla varustettu mittausyksikkö, mittaa ilmavirran ja kanavalämpötilan. Sähköiset tiedot Käyttöjännite: 24 VAC ±15 % Hz Liitännät johdinala Sähkö: Ruuviliitin maks. 2,5mm 2 Suurin tehon tarve: 3 VA A STATUS COM POWER AC Measure CU, jännitteensyötön kytkentä Measure A. CU ohjausyksikkö y Jännitteensyötön kytkentä Oikeus muutoksiin pidätetään. 13

14 Järjestelmätuotteet Seinälle asennettavista -tuotteista on saatavana erilaisia versioita. Osassa käyttöjännite on, osa on varustettu paristolla ja joissakin voi valita verkkojännitteen tai pariston. HUOM: yhdistettyä verkkosyöttöä ja paristokäyttöä ei ole. Kaikki tuotteet kommunikoivat langattomasti radioverkon kautta -järjestelmän kanssa. Ota etuosa pois Katsaus - jännitteensyöttö RTA IAQ IRT OCS IORE IRE WCS RTS Ota etuosa pois Asenna etuosa Asenna etuosa Takakappale 3mm Takakappale Kiinnitys ruuveilla seinälle, ruuvi maks. Ø4,5 mm, min. pituus 20 mm, ruuvit eivät sisälly. 2. Peitelevyt kaapeliläpivientiä varten seinäasennuksen yhteydessä. 3. Aukko kojerasiaan asennusta varten. 4. Aukko kaapeliläpivientiä varten kojerasiaan asennuksen yhteydessä. Kiinnitys ruuveilla seinälle, ruuvi maks. Ø4,5 mm, min. pituus 20 mm, ruuvit eivät sisälly. 14 Oikeus muutoksiin pidätetään

15 RTA RTA on asetusarvosäädin, joka mittaa lämpötilan ja jossa on digitaalinen tulo esim. kortinlukijan liittämistä varten. Sähköiset tiedot Käyttöjännite: Suurin tehon tarve: Paristo: Johdinala, pistoke: Ulkoinen tulo: AC ±10% Hz, 15-30V DC 5 VA 2 kpl, tyyppi AA, LiSOCl2 3,6 V (Li-ioni) Maks. 1,5 mm 2, push-in-jousiliitin 1 kpl digitaalinen (auki/kiinni tai pois/päällä), maks. 1,5 mm 2, push-in-jousiliitin RTA AC/ 15-30V DC Digitaalitulo ulkoiselle liitännälle RTA - takakappale, jännitteensyöttö ja kytkentä Paristoteline 1,2-1,8 m RTA:n suositeltu asennus RTA - jännitteensyöttö paristolla Oikeus muutoksiin pidätetään. 15

16 IAQ IAQ on seinälle asennettava anturi, joka mittaa huoneen lämpötilan ja ilmanlaadun. Sähköiset tiedot Käyttöjännite: Suurin tehon tarve: Johdinala, pistoke: 24 V AC ±10 % Hz, V DC 2 VA Maks. 1,5 mm 2, push-in-jousiliitin AC/ 15-30V DC IAQ IAQ - takakappale, jännitteensyöttö 1,2-1,8 m IAQ:n suositeltu asennus 16 Oikeus muutoksiin pidätetään

17 IRT IRT on seinälle asennettava lämpötila-anturi, joka mittaa huoneen lämpötilan ja lattian pintalämpötilan. Sähköiset tiedot Käyttöjännite: Suurin tehon tarve: Paristo: Johdinala, pistoke: AC ±10% Hz, 15-30V DC 5 VA 1 kpl, tyyppi AA, LiSOCl2 3,6 V (Li-ioni) Maks. 1,5 mm 2, push-in-jousiliitin AC/ 15-30V DC IRT IRT - takakappale, jännitteensyöttö Paristoteline 0,5-1,5 m IRT:n suositeltu asennus IRT - jännitteensyöttö paristolla Oikeus muutoksiin pidätetään. 17

18 OCS OCS on langaton yhdistelmäanturi. Anturissa on PIR-anturi läsnäolon tunnistukseen sekä anturit lämpötilan ja suhteellisen kosteuden mittaukseen. Sähköiset tiedot Käyttöjännite: Suurin tehon tarve: Johdinala, pistoke: 24 V AC ±10 % Hz, V DC 1 VA Maks. 1,5 mm 2, push-in-jousiliitin AC/ 15-30V DC OCS OCS - takakappale, jännitteensyöttö 1,2-1,8 m 120 1,4 m 8 m OCS:n suositeltu asennus Havaintoalue 18 Oikeus muutoksiin pidätetään

19 IORE IORE voi ohjata tuotteita järjestelmässä, joilla ei ole omaa tiedonsiirtoa. Yksikkö voi ohjata useita venttiilitoimilaitteita, kunhan kokonaistehon tarve on alle 18 VA. IOREssa on analoginen tulo (0-10V) sekä tulo kondenssianturille. Sähköiset tiedot Käyttöjännite: Suurin tehon tarve: Suurin ottoteho: Johdinala, pistoke: 24 V AC ±10 % Hz, V DC 25 VA 18 VA Maks. 1,5 mm 2, push-in-jousiliitin AC/ 15-30V DC 1. Lähtö 0-10V DC 2. Signaalinolla 3. Lähtö DC 4. Lähtö DC 5. Signaalinolla 6. Lähtö 0-10V DC 7. Tulo 0-10V DC 8. Signaalinolla 9. Kondenssianturin kytkentä 10. Kondenssianturin kytkentä IORE IORE - takakappale, jännitteensyöttö ja kytkentä Esimerkki IORE kytkennästä LÄMMITYS JÄÄHDYTYS IORE:n suositeltu asennus radiaattoriohjauksen yhteydessä IN IORE KONDENSSI KONDENSSI SIGNAALINOLLA 0-10V DC 0-10V DC IN SIGNAALINOLLA UT 2 24 VDC LÄHTÖ 24 VDC LÄHTÖ SIGNAALINOLLA 0-10V DC UT 1 IORE:n asennus vesikiertoiseen tuotteeseen, jossa ei ole omaa radiolähetintä IORE lämmityksen ja jäähdytyksen ohjaus, terminen toimilaite ja kondenssianturi Oikeus muutoksiin pidätetään. 19

20 LÄMMITYS LÄMMI- TYS IN IORE 10 9 KONDENSSI KONDENSSI SIGNAALINOLLA V DC 0-10V DC IN SIGNAALINOLLA 24 VDC LÄHTÖ UT 2 24 VDC LÄHTÖ SIGNAALINOLLA 0-10V DC UT 1 IN IORE KONDENSSI KONDENSSI SIGNAALINOLLA IN 0-10V DC 0-10V DC SIGNAALINOLLA 24 VDC LÄHTÖ UT 2 24 VDC LÄHTÖ SIGNAALINOLLA 0-10V DC UT 1 IORE radiaattorilämmityksen ohjaus, 1 termitoimilaite IORE radiaattorin ohjaus, 2 termtoimilaitetta LÄMMITYS ADAPT RELAY A2 A1 LÄMMITYS 0-10V DC 0V DC IN IORE KONDENSSI KONDENSSI SIGNAALINOLLA 0-10V DC 0-10V DC IN SIGNAALINOLLA UT 2 24 VDC LÄHTÖ 24 VDC LÄHTÖ SIGNAALINOLLA UT V DC IN IORE 10 9 KONDENSSI KONDENSSI SIGNAALINOLLA IN 0-10V DC 0-10V DC SIGNAALINOLLA 24 VDC LÄHTÖ UT 2 24 VDC LÄHTÖ SIGNAALINOLLA 0-10V DC UT 1 IORE radiaattorin ohjaus, vähintään 3 termitoimilaitetta IORE radiaattorilämmityksen ohjaus, 0-10V 20 Oikeus muutoksiin pidätetään

21 IRE IRE voi ottaa vastaan analogiset/digitaaliset signaalit järjestelmän antureilta, joilla ei ole omaa langatonta lähetintä ja välittää ne langattomasti DIR:lle. syötön ansiosta IREä voidaan käyttää myös kommunikaatiosiltana. Kun kahden noodin radiotiedonsiirto on rajoitettu, IRE sijoitetaan niiden väliin vahvistamaan tiedonsiirtoa. Sähköiset tiedot Käyttöjännite: Suurin tehon tarve: Paristo: AC ±10% Hz, 15-30V DC 1 VA 1 kpl, tyyppi AA, LiSOCl2 3,6 V (Li-ioni) Johdinala, pistoke: Ruuviliitin maks. 1,5 mm 2 Ulkoinen tulo: 1 digitaalinen (auki/kiinni tai päälle/ pois) tai analoginen 0-10V DC Paristoteline IRE:n sijoitus kojerasiaan IRE - jännitteensyöttö paristolla IRE - Ulkoisen jännitteensyötön kytkentä IRE - Jännitteensyötön kytkentä pariston kautta AC / 15-30V DC Signaalinolla Digitaalinen tai analoginen signaali 0-10V Signaalinolla Digitaalinen tai analoginen signaali 0-10V 1. Jännitteensyötön kytkentä G0 0V AC / -0V DC 2. Jännitteensyötön kytkentä G AC / V DC 3. Signaalinolla 4. Digitaalinen tai analoginen signaali 0-10V HUOM! Liittimet 1 ja 3 on sisäisesti kytketty IREssä. Tarkasta jännitteensyötön kytkentä, jotta signaalinollan potentiaali on oikea. 1. Ei käytetä paristosyötön yhteydessä 2. Ei käytetä paristosyötön yhteydessä 3. Signaalinolla 4. Digitaalinen tai analoginen signaali 0-10V Oikeus muutoksiin pidätetään. 21

22 WCS WCS on pääosasta ja magneettiosasta koostuva ikkunakosketin. Se havaitsee sen ikkunan tai oven avaamisen, johon se on asennettu. Tällöin koskettimen osien välinen yhteys katkeaa ja -järjestelmään lähetetään signaali haluttujen toimintojen aktivoimiseksi. Yksikkö kommunikoi langattomasti ja sen virtalähteenä on 3,6 V litiumioniparisto. Sähköiset tiedot Tehon tarve: Paristo: 300 mah/vuosi 1 kpl, tyyppi AA, LiSOCl2 3,6 V (Li-ioni) Paristoteline WCS WCS - jännitteensyöttö paristolla Anturin ja magneetin välinen etäisyys 3-20 mm WCS:n suositeltu asennus 22 Oikeus muutoksiin pidätetään

23 RTS RTS on seinälle asennettava langaton lämpötila-anturi. Yksikkö kommunikoi langattomasti ja sen virtalähteenä on 3,6 V litiumioniparisto. Sähköiset tiedot Tehon tarve: Paristo: 240 mah/vuosi 1 kpl, tyyppi AA, LiSOCl2 3,6 V (Li-ioni) Paristoteline RTS RTS - jännitteensyöttö paristolla 1,2-1,8 m RTS:n suositeltu asennus Oikeus muutoksiin pidätetään. 23

24 Sähkösuunnitteluesimerkki Toimisto, jossa ilmakiertoinen ilmasto Siirtoilmalaite Tuloilmalaite Järjestelmän lisävarusteet Paristotoimilaite Tämän esimerkin tuotteiden VA-kulutus Colibri: 8 VA / kpl Siirtoilmalaitteet Lisävarusteet Paristotoimilaite: 7 VA / kpl IAQ, ilmanlaatu-, lämpötila- ja kosteusanturi: RTA, lämpötila-anturi ja asetusarvosäädin: 2 VA 5 VA Aktiiviset laitteet Aktiiviset laitteet RTS, lämpötila-anturi: WCS, ikkunakosketin: Llämmitys Valittujen tuotteiden ja lisävarusteiden yhteenlaskettua maksimikulutusta (VA) käytetään muuntajan mitoitukseen. *Actuator Sähköasennus on annettava valtuutetun sähköasentajan tehtäväksi. Johdinalan on vastattava kaapelivetoja. Asennuksessa on noudatettava paikallisia ja kansallisia määräyksiä. Mahdolliset tarvikkeet* AC IAQ RTA WCS RTS 24 Oikeus muutoksiin pidätetään

25 Toimisto, jossa vesikiertoinen ilmasto CAV Siirtoilmalaite Ilmastointimoduuli Järjestelmän lisävarusteet Tämän esimerkin tuotteiden VA-kulutus PARASOL Zenith Siirtoilmalaitteet IORE, tuo/lähtöyksikkö: Jäähdytys- ja lämmitystoimilaite: Lisävarusteet Kondenssianturi CG-IV: OCS, läsnäolo-, lämpötila- ja kosteusanturi: RTA, lämpötila-anturi ja asetusarvosäädin: RTS, lämpötila-anturi: WCS, ikkunakosketin: 5 VA V 7 VA / kpl 0 VA 1 VA 5 VA IORE Jäähdytys *CG-IV Ilmastointimoduuli Ilmastointimoduuli IORE Jäähdytys *CG-IV *Actuator Llämmitys Valittujen tuotteiden ja lisävarusteiden yhteenlaskettua maksimikulutusta (VA) käytetään muuntajan mitoitukseen. Sähköasennus on annettava valtuutetun sähköasentajan tehtäväksi. Johdinalan on vastattava kaapelivetoja. Asennuksessa on noudatettava paikallisia ja kansallisia määräyksiä. AC Mahdolliset tarvikkeet* OCS RTA RTS WCS Oikeus muutoksiin pidätetään. 25

26 Toimisto, jossa vesikiertoinen ilmasto DCV Siirtoilmalaite Ilmastointimoduuli Järjestelmän lisävarusteet Tämän esimerkin tuotteiden VA-kulutus Siirtoilmalaitteet Parasol: 5,1 VA Jäähdytys- ja lämmitystoimilaite: Lisävarusteet 7 VA / kpl Jäähdytys *CG-IV Jäähdytys *CG-IV Kondenssianturi CG-IV: IAQ, ilmanlaatu-, lämpötila- ja kosteusanturi: RTA, lämpötila-anturi ja asetusarvosäädin: 0 VA 2 VA 5 VA * SMA * SMB Parasol * SMA * SMB Parasol Llämmitys RTS, lämpötila-anturi: SMA, ilmanlaatu ja kosteusanturi: 0,8 VA SMB, ilmastointimoduulin lämpötila- ja läsnäoloanturimoduuli: 0,6 VA *Actuator WCS, ikkunakosketin: Valittujen tuotteiden ja lisävarusteiden yhteenlaskettua maksimikulutusta (VA) käytetään muuntajan mitoitukseen. Sähköasennus on annettava valtuutetun sähköasentajan tehtäväksi. Johdinalan on vastattava kaapelivetoja. Asennuksessa on noudatettava paikallisia ja kansallisia määräyksiä. AC IAQ Mahdolliset tarvikkeet* RTA RTS WCS 26 Oikeus muutoksiin pidätetään

27 Neuvotteluhuone, jossa vesi- ja ilmakiertoinen ilmasto Siirtoilmalaite Tuloilmalaite Ilmastointimoduuli Järjestelmän lisävarusteet Paristotoimilaite Tämän esimerkin tuotteiden VA-kulutus Parasol: Jäähdytyksen venttiilitoimilaite: 5,1 VA / kpl 7 VA / kpl Siirtoilmalaitteet Colibri: 8 VA / kpl Lisävarusteet Kondenssianturi CG-IV: 0 VA Jäähdytys *CG-IV Jäähdytys *CG-IV Paristotoimilaite/lämmitystoimilaite: IAQ, ilmanlaatu-, lämpötila- ja kosteusanturi: 7 VA / kpl 2 VA Aktiiviset laitteet Parasol Aktiiviset laitteet Parasol RTA, lämpötila-anturi ja asetusarvosäädin: 5 VA * SMA * SMB * SMA * SMB RTS, lämpötila-anturi: Llämmitys SMA, ilmanlaatu ja kosteusanturi: 0,8 VA SMB, ilmastointimoduulin lämpötilaja läsnäoloanturimoduuli: WCS, ikkunakosketin: 0,6 VA *Actuator Valittujen tuotteiden ja lisävarusteiden yhteenlaskettua maksimikulutusta (VA) käytetään muuntajan mitoitukseen. Mahdolliset tarvikkeet* Sähköasennus on annettava valtuutetun sähköasentajan tehtäväksi. Johdinalan on vastattava kaapelivetoja. Asennuksessa on noudatettava paikallisia ja kansallisia määräyksiä. AC RTA IAQ RTS WCS Oikeus muutoksiin pidätetään. 27

28 Toimisto, jossa ilmakiertoinen ilmasto tasapainossa Poistoilmalaite Tuloilmalaite Järjestelmän lisävarusteet Paristotoimilaite Tämän esimerkin tuotteiden VA-kulutus Colibri: 8 VA / kpl Damper: 8 VA / kpl * SMA Lisävarusteet Radiaattoritoimilaite: 7 VA / kpl IAQ, ilmanlaatu-, lämpötila- ja kosteusanturi: 2 VA RTA, lämpötila-anturi ja asetusarvosäädin: RTS, lämpötila-anturi: 5 VA Aktiiviset laitteet Aktiiviset laitteet SMA, ilmanlaatu ja kosteusanturi: WCS, ikkunakosketin: 0,8 VA Llämmitys Valittujen tuotteiden ja lisävarusteiden yhteenlaskettua maksimikulutusta (VA) käytetään muuntajan mitoitukseen. Sähköasennus on annettava valtuutetun sähköasentajan tehtäväksi. Johdinalan on vastattava kaapelivetoja. Asennuksessa on noudatettava paikallisia ja kansallisia määräyksiä. *Actuator Mahdolliset tarvikkeet* AC IAQ RTA RTS WCS 28 Oikeus muutoksiin pidätetään

29 Luokkahuone, jossa ilmakiertoinen ilmasto tasapainossa Passiiviset poistoilmalaitteet Passiiviset tuloilmalaitteet Järjestelmän lisävarusteet Radiaattoritoimilaite Tämän esimerkin tuotteiden VA-kulutus Damper tuloilma: 8 VA * SMA Damper poistoilma: 8 VA Lisävarusteet Radiaattoritoimilaite: 7 VA / kpl IAQ, ilmanlaatu-, lämpötila- ja kosteusanturi: 2 VA OCS, läsnäolo-, lämpötila- ja kosteusanturi: RTA, lämpötila-anturi ja asetusarvosäädin: 1 VA 5 VA Passiivinen ilmalaite Passiivinen ilmalaite RTS, lämpötila-anturi: WCS, ikkunakosketin: Llämmitys Valittujen tuotteiden ja lisävarusteiden yhteenlaskettua maksimikulutusta (VA) käytetään muuntajan mitoitukseen. Sähköasennus on annettava valtuutetun sähköasentajan tehtäväksi. Johdinalan on vastattava kaapelivetoja. Asennuksessa on noudatettava paikallisia ja kansallisia määräyksiä. *Actuator Mahdolliset tarvikkeet* AC OCS RTA IAQ RTS WCS Oikeus muutoksiin pidätetään. 29

30 Luokkahuone, jossa ilmakiertoinen ilmasto ja vetokaappi-ilmanvaihto tasapainossa Passiiviset poistoilmalaitteet Passiiviset tuloilmalaitteet Mittausyksikkö Järjestelmän lisävarusteet Paristotoimilaite Tämän esimerkin tuotteiden VA-kulutus Damper poistoilma: Damper tuloilma: Measure: Lisävarusteet 8 VA 8 VA 3 VA Measure * SMA Vetokaappi Ö-S Passiivinen ilmalaite Passiivinen ilmalaite Radiaattoritoimilaite: 7 VA / kpl IAQ, ilmanlaatu-, lämpötila- ja kosteusanturi: 2 VA IRE 1 VA OCS, läsnäolo-, lämpötila- ja kosteusanturi: 1 VA Llämmitys RTA, lämpötila-anturi ja asetusarvosäädin: RTS, lämpötila-anturi: 5 VA 1 2 * IRE 3 4 GND 0-10V *Actuator WCS, ikkunakosketin: Valittujen tuotteiden ja lisävarusteiden yhteenlaskettua maksimikulutusta (VA) käytetään muuntajan mitoitukseen. Sähköasennus on annettava valtuutetun sähköasentajan tehtäväksi. Johdinalan on vastattava kaapelivetoja. Asennuksessa on noudatettava paikallisia ja kansallisia määräyksiä. AC OCS RTA Mahdolliset tarvikkeet* IAQ RTS WCS 30 Oikeus muutoksiin pidätetään

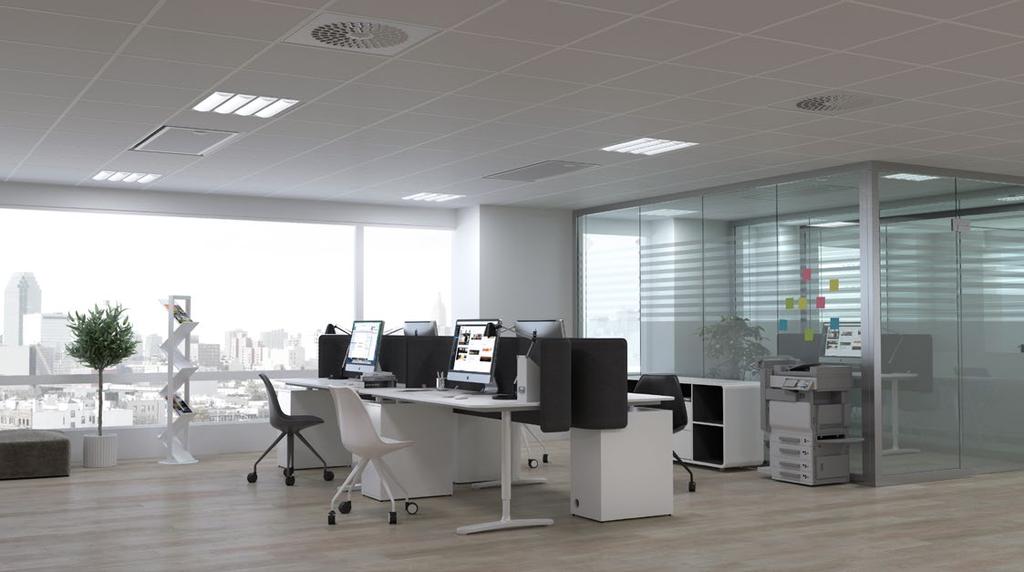

31 Neuvotteluhuone, jossa vesi- ja ilmakiertoinen ilmasto ja tasapainotettu poistoilma Ilmastointimoduuli Tuloilmalaite Ilmastointimoduuli Tuloilmalaite Tämän esimerkin tuotteiden VA-kulutus Colibri: 8 VA / kpl * SMA Damper: 8 VA Parasol: 5,1 VA / kpl Jäähdytyksen venttiilitoimilaite: Lisävarusteet 7 VA / kpl Jäähdytys *CG-IV Jäähdytys *CG-IV Kondenssianturi CG-IV: Radiaattoritoimilaite/lämmitystoimilaite: 0 VA 7 VA / kpl Aktiiviset laitteet Parasol Ilmastointimoduuli Passiivinen ilmalaite IAQ, ilmanlaatu-, lämpötila- ja kosteusanturi: 2 VA * SMA * SMB IORE IORE, tulo-/lähtöyksikkö: RTA, lämpötila-anturi ja asetusarvosäädin: 5 VA 5 VA Llämmitys RTS, lämpötila-anturi: SMA, ilmanlaatu ja kosteusanturi: 0,8 VA *Actuator SMB, ilmastointimoduulin lämpötilaja läsnäoloanturimoduuli: 0,6 VA WCS, ikkunakosketin: Valittujen tuotteiden ja lisävarusteiden yhteenlaskettua maksimikulutusta (VA) käytetään muuntajan mitoitukseen. Sähköasennus on annettava valtuutetun sähköasentajan tehtäväksi. Johdinalan on vastattava kaapelivetoja. Asennuksessa on noudatettava paikallisia ja kansallisia määräyksiä. AC RTA Mahdolliset tarvikkeet* IAQ RTS WCS Oikeus muutoksiin pidätetään. 31

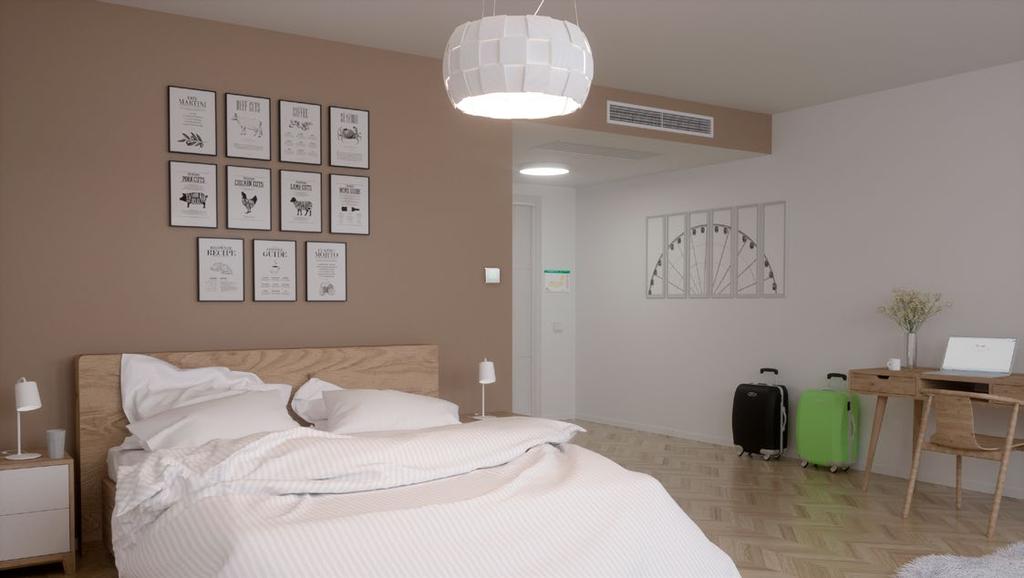

32 STATUS COM Suunnitteluopas - sähkö ja ohjaus Hotellihuone Poistoilmapelti kylpyhuone (ei näy kuvassa), pelti PARAGON Tuloilmapelti (ei näy kuvassa), pelti PARAGON Ilmastointimoduuli hotelleihin, PARAGON ja CU Järjestelmän lisävarusteet Avainkorttipidin SYST SENSO II ja IRE Tämän esimerkin tuotteiden VA-kulutus PARAGON Kylpyhuone CU: PARAGON b T-SAK-VAV-125-: PARAGON b T-EAK-VAV-125-: Jäähdytys- ja lämmitystoimilaite: Lisävarusteet Kondenssianturi CG-IV: Avainkorttipidin SYST SENSO II: IORE, tulo/lähtöyksikkö: RTA, lämpötila-anturi ja asetusarvosäädin: 2,3 VA 2 VA 2 VA 7 VA / kpl 0 VA 0 VA 1 VA 5 VA PARAGON POWER RJ45 RJ IORE CU 1 2 * IRT *Lattialämmitys sähkö/vesi - - OUT2 Llämmitys Jäähdytys *CG-IV WCS, ikkunakosketin: Valittujen tuotteiden ja lisävarusteiden yhteenlaskettua maksimikulutusta (VA) käytetään muuntajan mitoitukseen. Sähköasennus on annettava valtuutetun sähköasentajan tehtäväksi. Johdinalan on vastattava kaapelivetoja. Asennuksessa on noudatettava paikallisia ja kansallisia määräyksiä. Mahdolliset tarvikkeet* *Actuator Llämmitys AC IRE SYST SENSO II WCS 32 Oikeus muutoksiin pidätetään

33 We make every breath count.
