1 YLEISKUVAUS Tarpeenmukainen ilmanvaihto Huipputuotteet tarpeenmukaiseen ilmanvaihtoon

2 Tarpeenmukainen ilmanvaihto tarjoaa hyvän viihtyisyyden ja pienet käyttökustannukset Kun huone on käytössä, ilmanvaihtoa ja ilmastointia ohjataan tarpeen mukaan. Tarpeenmukaisen ilmanvaihdon perusidea on vaihtaa ja käsitellä huoneen tai toimitilan ilmaa juuri niin paljon kuin tarvitaan - ei yhtään enempää eikä vähempää. Säästöpotentiaali on erittäin suuri. Tämä koskee erityisesti tiloja, joissa läsnä-/poissaolo ja suuri/ pieni kuormitus vaihtelevat huomattavasti, kuten toimistoissa, koulutustiloissa ja hotellihuoneissa. Tarpeenmukaisella ilmanvaihdolla on mahdollista täyttää yhä tiukemmat energiatehokkuuden vaatimukset. Tarpeenmukaisella ilmanvaihdolla voidaan säästää jopa 80 % puhallinenergiasta ja 40 % lämmitys- ja jäähdytysenergiasta verrattuna vakioilmavirtaan ja lämpötilaan. Kun huone on tyhjä, ilmanvaihto- ja ilmastointitarve on hyvin pieni. Samalla se mahdollistaa tiloissa oleskelevien parhaan viihtyisyyden ohjaamalla lämmitystä ja jäähdytystä tarpeen mukaan. Muita myönteisiä vaikutuksia ovat, että ilmanvaihtoon, lämmitykseen ja jäähdytykseen voidaan usein käyttää pienempiä laitteita ja kokoja, koska maksimi-ilmavirtaa ja ilmastointia voidaan rajoittaa vakioilmavirtoihin ja lämpötiloihin verrattuna. Myös joustavuus paranee tulevien seinien siirron ja muutosten yhteydessä. Hieman korkeammat investointikustannukset maksavat itsensä nopeasti takaisin oleellisesti pienempien käyttökustannuksien ansiosta. CAV Jatkuvaan läsnäoloon perustuva vakioilmavirta DCV Todelliseen läsnäoloon perustuva tarpeenmukainen ilmavirta 250 Esimerkki toimistokerroksesta CAV y Puhallinenergian säästö jopa 80 % y Lämmitys- ja jäähdytysenergian säästö jopa 40% y Parempi viihtyisyys jäähdytyksen ja lämmityksen tarpeenmukaisen ohjauksen ansiosta y Parempi joustavuus rakennuksessa y Pienemmät ilmanvaihto-, jäähdytys- ja lämmityslaitteet y Pienemmät konehuoneet Ilmavirta l/s DCV 06:00 08:00 10:00 12:00 14:00 16:00 18:00 Aika 2

3 Swegon tarjoaa ratkaisuja joka tasolle Swegon pystyy tarjoamaan yksittäisiä tuotteita ilmankäsittelyn useimmilta tuotealueilta. Parhaan hyödyn tuotteistamme saa kuitenkin kokonaisilla järjestelmäratkaisuilla. Tuotteiden kytkeminen yhteen on helppoa, ja yhdessä ne tuottavat parhaan mahdollisen viihtyisyyden mahdollisimman pienellä energiankulutuksella. Alla olevassa kuvassa on esimerkkejä tuotteista ja ratkaisuista tarpeenmukaisen ilmanvaihdon laitteistoon, ja seuraavilla sivuilla on ideoita ja konkreettisia ehdotuksia eri tasoille. Swegonin tuotteet tarjoavat kuitenkin runsaasti mahdollisuuksia kohdekohtaisiin ratkaisuihin ja muunnelmiin. Yksityiskohtaiset tuotetiedot löytyvät osoitteesta com Jäähdytyskoneet ja lämpöpumput NESTOR Sisäinen verkko/ Internet Rakennusautomaatiojärjestelmä Järjestelmät Sivu 14 Osajärjestelmät Sivu 12 Super WISE GOLD All Year Comfort Vyöhyke Sivu 10 CONTROL Zone CONTROL Zone CONTROL Zone Huone Sivu 4 ADAPT Damper Passiiviset ilmalaitteet Aktiiviset ADAPT-ilmalaitteet ADAPT Parasol 3

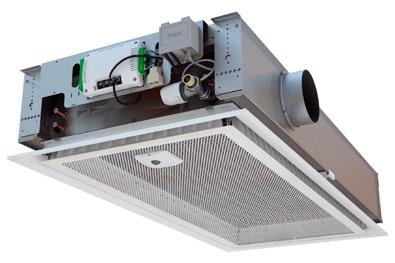

4 Huonetaso Vyöhykkeeltä Vyöhykkeeltä Vyöhykkeeltä Huone ADAPT Damper Passiiviset ilmalaitteet Aktiiviset ADAPT-ilmalaitteet ADAPT Parasol Älykäs pelti muuttuvalle ilmavirralle Aktiivisia ilmalaitteita muuttuvalle ilmavirralle ADAPT Damper ADAPT Colibri ADAPT Sphere Valikoima passiivisia ilmalaitteita käytettäväksi yhdessä ADAPT Damperin kanssa ADAPT Free ADAPT Extract LOCKZONE EAGLE Ilmastointimoduuli muuttuvalle ilmavirralle sisäisellä älyllä ja pellillä HAWK PELICAN ADAPT Parasol 4

5 Zone Toimistoesimerkki Alhainen tai normaali jäähdytystarve Edellytykset Huone, jossa on normaali lämpökuorma valaisimista, IT-laitteista, henkilöistä ja auringonpaisteesta. Room Product Vaihteleva läsnäoloaste. Ratkaisu Tarpeenmukainen ilmanvaihto ja jäähdytys aktiivisten tuloilmalaitteiden kautta. Lämmityspattereiden venttiilien ohjaus. (Spare) parts Components Osat 1. Aktiivinen tuloilmalaite ADAPT Colibri sisäänrakennetulla lämpötila-anturilla, läsnäoloanturilla, ilmavirran mittauslaitteella ja ilmavirtojen ohjauksella motorisoidun pellin avulla. 2. Patteriventtiili 3. Poistoilma siirtoilmaventtiilin kautta käytävään, esim. CGV/ RGV Ilmavirtakaavio Muita mahdollisuuksia ADAPT Colibrin sijasta aktiiviset tuloilmalaitteet ADAPT Sphere tai ADAPT Free. Ilmanlaatuanturi ADAPT Colibrin sisäisen läsnäoloanturin täydennyksenä. Poistoilma passiivisen poistoilmalaitteen ja ADAPT Damperin tai aktiivisen ADAPT Extract poistoilmalaitteen kautta. Edut y Energiatehokas käyttö, koska ilmanvaihtoa, lämmitystä ja jäähdytystä käytetään juuri sen verran kuin tarvitaan, ei enempää eikä vähempää. y Vapaajäähdytystä voidaan käyttää suuri osa vuodesta. y Hyvä viihtyvyys ja vedoton ympäristö. y Nopea ja helppo kytkentä. Toiminto Tuloilmalaitteen sisäinen läsnäoloanturi lähettää viestin motorisoidulle pellille, joka avautuu läsnäoloasentoon tai sulkeutuu poissaoloasentoon riippuen läsnäolosta tilassa. Tuloilmalaitteen sisäinen lämpötila-anturi lähettää viestin, joka jäähdytystarpeen ilmetessä lisää ilmavirran portaattomasti läsnäoloilmavirrasta maksimi-ilmavirtaan ja lämmitystarpeen tapauksessa säätää patteriventtiilejä. Energian säästämiseksi huoneen lämpötilan annetaan vaihdella enemmän silloin, kun se on tyhjä. 5

6 Zone Toimistoesimerkki Normaali tai suuri jäähdytystarve Room Edellytykset Huone, jossa on suuri lämpökuorma valaisimista, IT-laitteista, henkilöistä ja auringonpaisteesta. Product Vaihteleva läsnäoloaste. Ratkaisu Tarpeenmukainen ilmanvaihto, jäähdytys ja lämmitys aktiivisella vesikiertoisella ilmastointiratkaisulla ja muuttuvalla ilmavirralla. (Spare) parts Components Osat 1. Ilmastointimoduuli ADAPT PARASOL tuloilmalla, jäähdytyksellä ja lämmityksellä sisältäen venttiilit ja venttiilitoimilaitteet sekä sisäänrakennetun läsnäoloanturin, lämpötilaanturin, kondenssianturin, ilmavirran mittauslaitteen ja ilmavirtojen ohjauksen motorisoidun pellin avulla 2. Jäähdytys- ja lämmitysvesi 3. Poistoilma ADAPT Damperin kautta ADAPT Parasolin orjaohjaamana 4. Poistoilmaritilä, esim. ALG Ilmavirtakaavio Muita mahdollisuuksia Anturimoduulin sijoitus seinälle ADAPT Parasoliin integroinnin sijasta. Ilmanlaatuanturi ADAPT Parasolin anturimoduulin sisäisen läsnäoloanturin täydennyksenä. Poistoilma siirtoilmalaitteiden kautta käytävään. Ikkunakosketin ilmavirran ja lämpötilan mukautettuun säätöön avoimen ikkunan luona. Edut y Säästää energiaa, koska ilmanvaihtoa, lämmitystä ja jäähdytystä käytetään juuri sen verran kuin tarvitaan, ei enempää eikä vähempää. y Hyvä viihtyvyys ja mahdollisuus huonekohtaiseen säätöön. y Ainutlaatuiset käyttö- ja viihtyvyysedut yhdessä Super WISE:n GOLD All Year Comfort toiminnon kanssa. y Nopea ja helppo kytkentä. Toiminto Ilmastointimoduulin läsnäoloanturi lähettää viestin motorisoidulle pellille, joka avautuu läsnäoloasentoon tai sulkeutuu poissaoloasentoon riippuen läsnäolosta tilassa. Lämpötila-anturi lähettää säätöviestin ilmastointimoduulin vesiventtiileille. ADAPT Parasol orjaohjaa poistoilmapeltiä. Energian säästämiseksi tyhjän huoneen ilmavirran annetaan pienentyä minimi-ilmavirraksi ja lämpötilan annetaan nousta enemmän kuin silloin, kun huoneessa oleskellaan. Lämpötilan asetusarvon yksilöllinen säätö on mahdollinen suoraan anturimoduulissa tai seinälle asennetussa anturimoduulissa. 6

7 Zone Luokkahuone-/neuvotteluhuone-esimerkki Muuttuva ilmantarve ja alhainen tai normaali jäähdytystarve Room Edellytykset Luokkahuone/neuvotteluhuone, jonka käyttöaste vaihtelee. Korkeat ilmavirtaja ilmanlaatuvaatimukset. Vaihteleva läsnäoloaste ja kuormitus. Ratkaisu Tarpeenmukainen ilmanvaihto huonesäätöpellillä. Lämmityspattereiden venttiilien ohjaus. Product (Spare) parts Components Osat 1. Huonesäätöpelti ADAPT Damper (isäntä) poistoilmalle sisäänrakennetulla lämpötila-anturilla, ilmanlaatuanturilla (VOC), ilmavirran mittauslaitteella ja ilmavirtojen ohjauksella motorisoidun säätöpellin avulla. 2. Huonesäätöpelti ADAPT Damper (orja) tuloilmalle sisäänrakennetulla lämpötila-anturilla, ilmavirran mittauslaitteella ja ilmavirtojen ohjauksella motorisoidun pellin avulla. 3. Patteriventtiilit 4. Läsnäoloanturi 5. Tuloilmalaite, joka pystyy käsittelemään muuttuvia ilmavirtoja ja suuria alilämpötiloja, esim. LOCKZONE, COLIBRI ja EAGLE Ceiling 6. Poistoilmalaite, esim. PELICAN Ceiling Muita mahdollisuuksia Poistoilma aktiivisen ADAPT Extract poistoilmalaitteen kautta passiivisen ilmalaitteen ja ADAPT Damperin sijasta. Ilmavirtakaavio Edut y Energiatehokas käyttö, koska ilmanvaihtoa, lämmitystä ja jäähdytystä käytetään juuri sen verran kuin tarvitaan, ei enempää eikä vähempää. y Vapaajäähdytystä voidaan käyttää suuri osa vuodesta. y Ilmanlaatu varmistetaan ilmanlaatuanturilla (VOC), joka havaitsee haihtuvat orgaaniset yhdisteet. y Saneerauskohteissa huonesäätöpelti voidaan asentaa käytävään, huoneessa tarvitaan vain läsnäoloanturi. y Nopea ja helppo kytkentä. Toiminto Läsnäoloanturi lähettää viestin motorisoidulle huonesäätöpellille, joka avautuu läsnäoloasentoon tai sulkeutuu poissaoloasentoon riippuen läsnäolosta tilassa. Poistoilmapelti on isäntälaite ja tuloilmapelti on orjalaite. Poistoilmalaitteen lämpötila-anturin säätää lämmitystä ohjaamalla patteriventtiileitä ja jäähdytystä suurentamalla ilmavirtaa portaattomasti läsnäolovirtauksesta ja maksimivirtaukseen. Energian säästämiseksi huoneen lämpötilan annetaan vaihdella enemmän silloin, kun se on tyhjä. Ilmanlaatuanturi (VOC) suurentaa ilmavirtaa, jos asetettu raja-arvo ylitetään. 7

8 Zone Neuvotteluhuone-esimerkki Muuttuva ilmantarve ja normaali tai korkea jäähdytystarve Room Edellytykset Neuvotteluhuone epäsäännöllisessä käytössä. Korkeat ilmavirta- ja lämpötilavaatimukset maksimikuormituksella. Product Vaihteleva läsnäoloaste ja kuormitus. Ratkaisu Tarpeenmukainen ilmanvaihto, jäähdytys ja lämmitys vesikiertoisella ilmastointiratkaisulla ja pelleillä. (Spare) parts Components Osat 1. Ilmastointimoduuli ADAPT PARASOL tuloilmalla, jäähdytyksellä ja lämmityksellä sisältäen venttiilit ja venttiilitoimilaitteet sekä sisäänrakennetun läsnäoloanturin, lämpötilaanturin, kondenssianturin, ilmavirran mittauslaitteen ja ilmavirtojen ohjauksen motorisoidun pellin avulla 2. ADAPT Parasolin seinälle asennettu anturimoduuli sisäänrakennetulla läsnäolo- ja lämpötila-anturilla 3. Jäähdytys- ja lämmitysvesi 4. Poistoilmalaite, esim. PELICAN Ceiling 5. Poistoilma ADAPT Damperin kautta ADAPT Parasolin orjaohjaamana 6. Ikkunakosketin Muita mahdollisuuksia Vain jäähdytysvesi PARASOLissa ja lämmityspatteriventtiilien ohjaus. Ilmanlaatuanturi ADAPT Parasolin anturimoduulin sisäisen läsnäoloanturin täydennyksenä. Poistoilma siirtoilmalaitteiden kautta käytävään. Jos tarvitaan suurempaa tuloilmavirtaa, täydennys aktiivisilla ilmalaitteilla tai ADAPT Damperilla ja passiivisilla ilmalaitteilla. Edut y Energiatehokas käyttö, koska ilmanvaihtoa, lämmitystä ja jäähdytystä käytetään juuri sen verran kuin tarvitaan, ei enempää eikä vähempää. y Jäähdytysjärjestys voidaan valita parasta mukavuutta tai parasta taloudellisuutta silmällä pitäen. y Hyvä viihtyvyys ja ilmanlaatu, mahdollisuus huonekohtaiseen säätöön. y Nopea ja helppo kytkentä. Ilmavirtakaavio Toiminto Anturimoduulin läsnäoloanturi lähettää viestin motorisoidulle pellille, joka avautuu läsnäoloasentoon tai sulkeutuu minimiasentoon riippuen läsnäolosta tilassa. Lämpötila-anturi lähettää säätöviestin ilmastointimoduulin vesiventtiileille. ADAPT Parasol orjaohjaa poistoilmapeltiä. Energian säästämiseksi tyhjän huoneen ilmavirran annetaan pienentyä minimi-ilmavirraksi ja lämpötilan annetaan nousta tai laskea enemmän kuin silloin, kun huoneessa oleskellaan. Ikkunakosketin lähettää avoimen ikkunan tapauksessa viestin lämmityksen, jäähdytyksen ja ilmanvaihdon pysäytyksestä sekä jäätymisvaaran tapauksessa lämmityksen lisäyksestä. Jäähdytysjärjestys voidaan valita parasta viihtyisyyttä (ensin vesijäähdytys, sitten ilmavirran lisäys) tai parasta taloudellisuutta (ensin ilmavirran lisäys, sitten vesijäähdytys) silmällä pitäen. Lämpötilan asetusarvoja voidaan säätää yksilöllisesti anturimoduulissa. 8

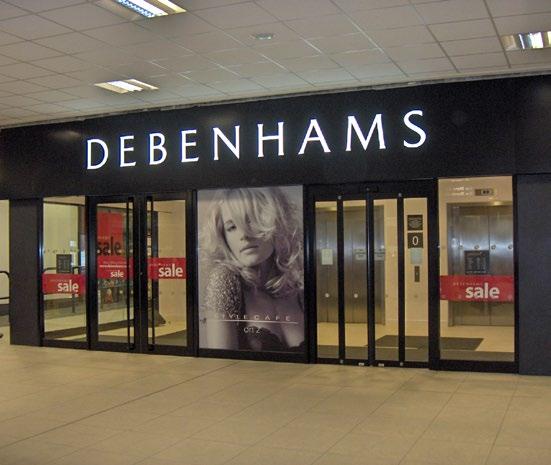

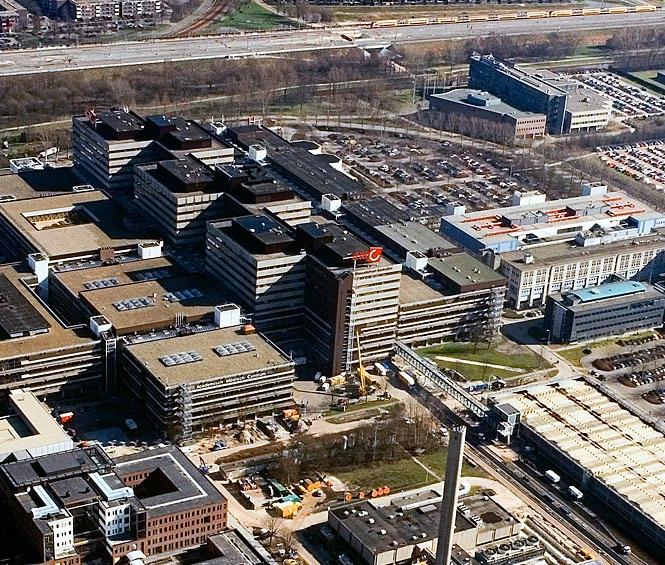

9 Täällä on jo tarpeenmukainen ilmanvaihto PWC, toimisto, Oslo, Norja Elit Grand Palas, hotelli, Istanbul, Turkki Debenhams, myymälä, Llandudno, Iso-Britannia AMC Hospital - Beddenhuis, sairaala, Amsterdam, Alankomaat Best Western, hotelli, Årjäng, Ruotsi Roissy Parc Mail, toimisto, Pariisi, Ranska. 9

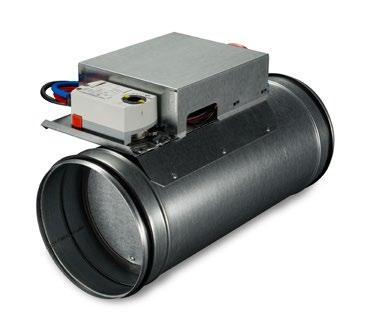

10 Vyöhyketaso Osajärjestelmästä Vyöhyke CONTROL Zone CONTROL Zone CONTROL Zone CONTROL Router Huoneeseen Huoneeseen Huoneeseen Huoneeseen CONTROL Zone CONTROL Router CONTROL Zone -vyöhykepeltiä käytetään ilmavirtamuutosten nopeampaan hallintaan suuremmissa laitteistoissa. CONTROL Zone -vyöhykepeltiä voidaan käyttää sekä isäntä- että orjapeltinä sekä tulo- että poistoilmalle. Älykkään paine- ja virtaussäädön ansiosta CONTROL ZONE -vyöhykepeltiä voidaan käyttää myös saneerauskohteissa. CONTROL Router-reititin on älykäs tiedonsiirtoyksikkö, jota voidaan käyttää vyöhyketasolla kun halutaan vakioilmavirta sekä tarpeenmukaiseen lämmitykseen ja jäähdytykseen vesikiertoisille huonelaitteille, kuten esim. PARASOL, PACIFIC tai PARAGON. 10

11 Esimerkki vyöhykesäädöstä Takaa vakaan ja taloudellisen toiminnan Vyöhyke 1 Vyöhyke 2 Tasapainotettu ilmanvaihto huonetasolla 1. Vyöhykepelti CONTROL Zone sisäänrakennetulla peltitoimilaitteella tuloilmalle (paineohjattu) 2. Paineanturi CONTROL Zone vyöhykepellille, tuloilma 3. Vyöhykepelti CONTROL Zone sisäänrakennetulla peltitoimilaitteella tuloilmalle (paineohjattu) 4. Paineanturi CONTROL Zone vyöhykepellille, poistoilma 5. Toimistohuone aktiivisilla tulo- ja poistoilmalaitteilla/pelleillä tasapainoiseen ilmanvaihtoon 6. Passiivinen tuloilmalaite eteisessä vakiotuloilmavirralle 7. Passiiviset poistoilmalaitteet wc-ryhmässä vakiopoistoilmavirralle (Suomessa erillispoisto) Toiminto Pienemmissä järjestelmissä GOLD-ilmanvaihtokone riittää tarvittavaan painesäätöön. Suuremmissa järjestelmissä käytetään vyöhykepeltiä, joka jakaa järjestelmän pienempiin osiin. Vyöhykepellit reagoivat ilmavirtamuutoksiin nopeammin kuin keskitetty ilmanvaihtokone, minkä ansiosta ilmanvaihtojärjestelmä on vakaampi ja siinä olevat toimilaitteet liikkuvat vähemmän. Kanavapainetta ei kuristeta tarpeettomasti ja voidaan pitää vyöhykkeessä jopa niinkin alhaisena kuin Pa, mikä antaa paremman käyttötalouden. Yllä olevan esimerkin WISE-järjestelmän vyöhykepeltiä voidaan käyttää sekä tasapainotetussa (vyöhyke 1) että sekoitetussa (vyöhyke 2) ratkaisussa. Keskitetty poistoilma ja tasapainotettu ilmanvaihto huonetasolla 1. Vyöhykepelti CONTROL Zone sisäänrakennetulla peltitoimilaitteella tuloilmalla (paineohjattu) 2. Paineanturi CONTROL Zone vyöhykepellille, tuloilma 3. Vyöhykepelti CONTROL Zone sisäänrakennetulla peltitoimilaitteella keskitetylle ilmanpoistolle käytävästä (paineohjattu) 4. Paineanturi CONTROL Zone -vyöhykepellille, keskitetty poistoilma 5. Vyöhykepelti SLAVE Zone sisäänrakennetulla peltitoimilaitteella poistoilmalle (ohjataan vyöhykepellillä 1) 6. Toimistohuone aktiivisilla tulo- ja poistoilmalaitteilla/pelleillä tasapainoiseen ilmanvaihtoon 7. Toimistohuone aktiivisilla tuloilmalaitteilla ja poistoilma siirtoilmaventtiilien kautta käytävään 8. Passiivinen tuloilmalaite eteisessä vakiotuloilmavirralle 9. Passiiviset poistoilmalaitteet wc-ryhmässä vakiopoistoilmavirralle (Suomessa erillispoisto) Edut y Mukautuu nopeasti huoneiden muuttuvista ilmavirroista johtuviin paineenvaihteluihin. y Ei kurista kanavapainetta tarpeettomasti. y Alhainen kanavapaine vyöhykkeellä, mikä takaa hiljaisen ja taloudellisen toiminnan. 11

12 Osajärjestelmätaso Järjestelmästä Osajärjestelmät Super WISE All Year Comfort GOLD Vyöhykkeelle Vyöhykkeelle Vyöhykkeelle Ilmankäsittelykone GOLD All Year Comfort Jäähdytys- ja/tai lämmitysveden ensiöpiirien ohjausyksikkö. Super WISE Täydellinen ja kompakti ilmankäsittelykone useina kokoina ja versioina ja integroidulla ohjauslaitteistolla. Tiedonsiirtoyksikkö kommunikointiin rakennusautomaatiojärjestelmän, GOLD-ilmankäsittelykoneeen sekä WISE- ja CONDUCTORjärjestelmiin kuuluvien tuotteiden kanssa. 12

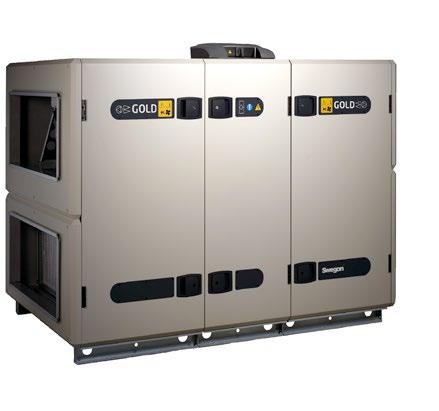

13 Esimerkki osajärjestelmästä Ilmankäsittelykone GOLD GOLD on sarja toimintavalmiita ilmankäsittelykoneita yleisilmanvaihtoon. Saatavana on useita kokoja; suurin ilmavirta on 14 m 3 /s. GOLD toimitetaan joko pyörivällä, ristivirtauslevy- tai patterilämmönsiirtimellä varustettuna. Koneessa on uudella EC-tekniikalla varustetut matalaenergiapuhaltimet, jotka pystyvät käsittelemään erilaisia ilmavirtoja hyötysuhteen kärsimättä. Integroidussa ohjauslaitteistossa on suuri määrä ohjaustoimintoja, joista seuraavat soveltuvat erityisesti tarpeenmukaiseen ilmanvaihtoon: Puhaltimien paineensäätö Puhaltimien orjaohjaus Ulkolämpötilan kompensointi Kesäyöjäähdytys Jäähdytys- ja lämmitysveden tuotto SMART Link -toiminnolla Jäähdytys- ja lämmitysveden menolämpötilojen tarpeenmukainen ohjaus All Year Comfort -toiminnolla GOLD-konetta ohjataan helppokäyttöisellä kosketusnäyttöohjaimella, mutta ohjaus on mahdollista myös matkapuhelimella, tietokoneella tai rakennusautomaatiojärjestelmällä. All Year Comfort All Year Comfort on GOLD-koneen täydentävä ohjausyksikkö koneen jäähdytys- ja lämmityspattereiden tai vesikiertoisten huonelaitteiden jäähdytys- ja lämmitysveden tarveohjaukseen. All Year Comfort ohjaa venttiilejä ja/tai pumppuja niin, että tarvittava menolämpötila aina saavutetaan. Optimaalinen sovitus laitteiston tarpeisiin on mahdollista asetuksilla ulkolämpötilan kompensointi, huonekompensointi, yökompensointi ja kastepistekompensointi. Pumppuja ja venttiilejä voidaan valvoa, niiden vioista voidaan antaa hälytys ja niitä voidaan käyttää kausiseisokkien aikana. All Year Comfort ohjausyksikkö voi ohjata koneen jäähdytys- ja lämmityspattereiden tai vesikiertoisten huonelaitteiden ensiövesipiirejä. Super WISE Super WISE -tiedonsiirtoyksikkö on yhteydessä kaikkiin älykkäisiin pelteihin ja huonelaitteisiin. Super WISE kommunikoi GOLD-koneen kanssa vaaditun paineen minimoimiseksi runkokanavissa. Kytketyt tuotteet konfiguroivat automaattisesti Super WISEn sisäänrakennetun verkkosivuston, joka näyttää järjestelmän selkeänä puurakenteena. Olo- ja asetusarvot voidaan lukea ja muuttaa huonetasolle saakka. Tarvitaan vain tavallinen verkkoselain, esim. Internet Explorer. Kommunikointi rakennusautomaatiojärjestelmän kanssa tapahtuu Modbus RTU/TCP:n tai BACnet TCP:n ja EXOlinen kautta. Esimerkki Super WISEn verkkosivustosta. 13

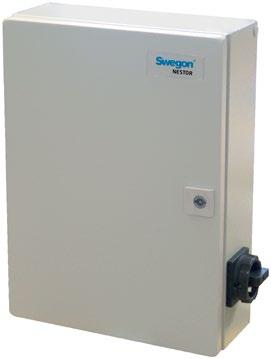

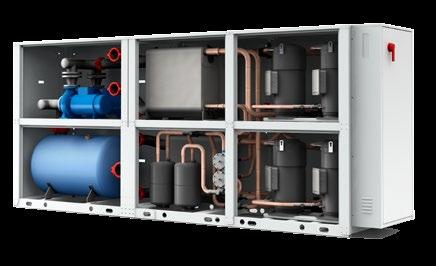

14 Järjestelmätaso Jäähdytyskoneet ja lämpöpumput NESTOR Sisäinen verkko/ Internet Järjestelmät Rakennusautomaatiojärjestelmä Osajärjestelmään Jäähdytyskoneet ja lämpöpumput Swegon tarjoaa täydellisen valikoiman jäähdytyskoneita ja lämpöpumppuja yleisilmanvaihtoon. Kaksi esimerkkiä: NESTOR TETRIS Ilmajäähdytteiset jäähdytyskoneet useina kokoina ja mallisina 700 kw jäähdytystehoon saakka. Saatavana myös vaihtuvatoimisena mallina. Keskustiedonsiirtoyksikkö, joka toimii liitäntäpisteenä rakennuksen kaikille älykkäille Swegon-tuotteille. TETRIS W Nestejäähdytteiset jäähdytyskoneet useina kokoina ja mallisina 615 kw jäähdytystehoon saakka. Saatavana myös vaihtuvatoimisena ja pelkkänä lämpöpumppuna. 14

15 Järjestelmäesimerkki NESTOR ja jäähdytyskone NESTOR on järjestelmätason tiedonsiirtoyksikkö. NESTOR yhdistää rakennuksen kaikki älykkäät Swegon-tuotteet yhteen ainoaan pisteeseen. NESTOR hyödyntää kaikkien liitettyjen tuotteiden älykkyyttä, luo yhteiset hälytyslistat, määrittää lämmityksen ja jäähdytyksen prioriteetit ja auttaa optimoimaan jopa 8 osajärjestelmän lämmityksen ja jäähdytyksen lämpötilat. NESTORia voidaan käyttää myös 8 rakennuksen välisissä virtuaalisissa sisäisissä verkoissa ilmanvaihdon ja sisäilmaston keskeiseen ohjaukseen. NESTOR LAN/modeemi GOLD Super WISE Jäähdytyskoneet Toinen järjestelmäesimerkki GOLD järjestelmätuotteena GOLD-ilmankäsittelykoneessa on kehittynyt ohjausjärjestelmä, joka pystyy ohjaamaan pienempien järjestelmien tarpeenmukaista ilmanvaihtoa ilman peltejä tai tiedonsiirtoyksiköitä. Käyttökohteita ovat esim. suurehkot kokoustilat, myymälät, tuotantotilat ja vastaavat. Laitteisto voi koostua esim. kombi-tyyppisellä vesipatterilla varustetusta GOLD-ilmankäsittelykoneesta, vaihtuvatoimisesta jäähdytyskoneesta, kanaviajärjestelmästä, ilmalaitteista, lämpötila-anturista ja ilmanlaadun anturista. SMART Link toiminnolla vaihtuvatoiminen jäähdytyskone tuottaa tarpeen mukaan jäähdytysvettä tai lämmitysvettä. Ilmanlaadun anturin mukaan ilmavirtaa säädetään portaattomasti tarpeen mukaan ja lämpötilan anturin mukaan lämpötilaa säädetään Heating & Cooling Boost ohjaustoimintojen avulla. GOLD Passiiviset ilmalaitteet sekä kylmälle että lämpimälle ilmalle SMART Link Vaihtuvatoiminen jäähdytyskone 15
