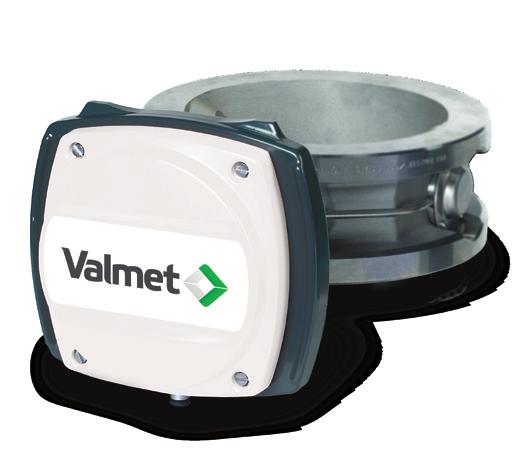

1 Kokonaissakeuden mittaus Valmet Microwave Consistency Transmitter

2 Vahva kokemus sakeuden hallinnasta Uudistunut elektroniikka ja mekaaninen rakenne parantavat entisestään luotettavuutta, helpottavat asennusta ja takaavat erinomaisen mittaustarkkuuden. Valmet MCA käyttää tunnettua ja patentoitua mikroaallon kulkuaikaan perustuvaa mittausperiaatetta. Valmet MCA mittaa aina massan kokonaissakeuden häiriintymättä massareseptin, puulajin tai tuotantonopeuden vaihteluista. Näin saadaan optimoitua paperin tuotanto ja laatu. Tietyissä sovelluksissa sakeuslähetin voi olla vaikeasti kalibroitava, se voi kärsiä pinnoittumisesta tai tukkeutumisesta, se voi häiriintyä virtausnopeuden vaihteluista, täyteaineen vaihtelut voivat jäädä huomioimatta, tai sen asennus ja huolto voivat olla vaikeita ja kalliita. Yllämainituissa tilanteissa Valmet MCA on paras vaihtoehto. Uuden rakenteen ansiosta se on entistä keveämpi ja käyttäjäystävällisempi. Uusi teknologia tarjoaa myös mahdollisuuden käyttää Hart ja Profibus PA -tiedonsiirtoa. Laitteessa on sisäänrakennettu itsediagnostiikka ja se mahdollistaa kunnonvalvonnan käyttäen FieldCare-järjestelmää. Valmet MCA mittaa tarkasti massan kokonaissakeuden. Sitä eivät häiritse vaihtelut kuidunpituudessa, freeneksessä tai massalajissa. Mittaus ei häiriinny myöskään massan vaaleuden, värin tai virtausnopeuden muuttumisesta. Valmet MCA:n avulla saavutetaan parempi massalajin hallinta eli vähemmän prosessihäiriöitä ja tasaisempi lopputuotteen laatu. Valmet MCA kuuluu Valmetin sakeustuoteperheeseen, johon kuuluvat myös mekaaniset ja optiset sakeuslähettimet ja näytteenottimet. Valmetin sakeustuotteet on kehitetty läheisessä yhteistyössä niitä käyttävien ihmisten kanssa. Näin on saatu tuotteisiin alusta alkaen mukaan todellisten loppukäyttäjien toiveet. Parempia tuloksia Valmet MCA:n ainutlaatuinen mittausperiaate hyödyntää mikroaaltojen kulkuajan lineaarista riippuvuutta sakeudesta Mikroaaltojen etenemis-

3 MCA %Cs Valkaisematon mänty Valkaistu mänty Valkaistu koivu Hioke CTMP Eukalyptus Operointiyksikkö käyttöönottoa, kalibrointia ja sähköisiä liitäntöjä varten. Lab %Cs nopeuden materiaaleissa määräävä suhteellinen permitiivisyys (dielektrisyyskerroin) on vedellä huomattavasti suurempi kuin massan kiintoaineilla. Tästä johtuen mikroaallot kulkevat massassa sitä nopeammin mitä enemmän siinä on kuitua tai täyteaineita. Tämä suhde mikroaallon kulkuajan ja sakeuden välillä on lineaarinen, mikä tekee kalibroinnin helpoksi. Hylkymassat, kierrätyskuitu tai muut vaikeasti hallittavat massalajit eivät aiheuta ongelmia mittaukselle. Ei määräaikaishuoltoa Valmet MCA ei tarvitse säännöllistä huoltoa. Sen käyttöönotto ja käyttökulut ovat minimaaliset. Kalibrointiin tarvitaan näytteenotto yhdestä sakeudesta (yksipistekalibrointi). Valmet MCA mahdollistaa äärimmäisen tarkan kokonaissakeuden hallinnan paperi- ja selluprosesseissa. Konesiilo Neliöpainosäätö Neliöpainomittaus Myötäkytketty säätö Virtauksen suhdesäätö Sekoitussäiliö Ensiövaahdotus Massa- ja hylkysäiliöt Esilajitin Syöttö Rumpupulpperi Vaahdotuksen syöttösäiliö Karkealajitin Rejekti Sekoitussäiliö Reaktiosäiliö Rejekti

4 Tekniset tiedot Mittausalue Toistettavuus ±0.01%Cs Herkkyys %Cs Suodatus 1 99 s Ympäristön lämpötila 0 16 %Cs (jos > 16 %Cs tai muu kuin paperi- ja sellusovellus konsultoi Valmetia) C, suojattava suoralta lämpösäteilyltä. Valmet MCA anturit: Suojausluokka IP 65 (NEMA 4) Kastuvien osien materiaali MCA FT anturit AISI 316, AISI 316L, Ceramic tiivisteet EPDM, Simrit 483 MCA F anturit AISI 316L, Ceramic (optiot MCA F anturille) AISI 316L korvataan Titanium GR2:lla tai Hastelloy C276:lla tiivisteet EPDM, Simrit 483 Prosessiyhteen materiaali (optiot MCA F anturille) AISI 316L Titanium GR2 tai Hastelloy C276 kiinnityspannat ja pultit AISI 316 Operointiyksikkö, TCU: Suojausluokka IP 65 (NEMA 4) Käyttöjännite VAC / 0,1 A Lähdöt: virtalähtö 1: sakeudelle 4 20 ma + HART VDC virtalähtö 2: prosessilämpötila/prosessin johtokyky 4 20 ma VDC Tulot: binääritulo 2 erotettua binäärituloa VDC Prosessitiedot: ph-alue Prosessilämpötila C Prosessipaine: Minimi suositus >1.5 bar, ei vapaata ilmaa Jos < 1.5 bar, konsultoi Valmetia. Maksimi 16 bar FT-anturit / 25 bar F-anturit Tärinä maksimi 20 m/s 2, Hz Maksimijohtokykyrajat eri prosessilämpötiloissa ja anturien painot: 30 C/86 F 50 C/122 F 70 C/158 F weight (ms/cm) (ms/cm) (ms/cm) (kg/lbs) MCA F / 11.5 MCA-FT 50 / / 18.7 MCA-FT 100 / / 22.0 MCA-FT 150 / / 30.0 MCA-FT 200 / / 37.5 MCA-FT 250 / / 54.0 MCA-FT 300 / / 64.0

5 Massan ominaisuuksien vaihtelut, esim. kuitupituus, freeness, vaaleus, väri, puulaji tai valmistusmenetelmä, eivät vaikuta mittaukseen. Valmet MCA F, haarukkamalli, voidaan asentaa samaan prosessiyhteeseen kuin Smart-Pulp, Pulp-El tai Valmet SP. Paperikoneen massaosaston optimointi Kokonaissakeuden mittaaminen ennen ja jälkeen konesäiliön varmistaa neliöpainon hallinnan. Lisäksi myötäkytketyllä säädöllä saadaan nopeiden sakeushäiriöiden vaikutus neliöpainoon eliminoitua. Sekoitussäiliöön tulevien osamassojen täyteainepitoisuuksien vaihteluiden kiinnisaaminen ennen sekoitussäiliötä osaltaan lisää koneelle menevän massan tasalaatuisuutta. Varsinkin hylkytornilta tulevan massan ja DIP-massan täyteainepitoisuudet voivat vaihdella huomattavasti. Tehokas kierrätyskuitulinjojen hallinta Massan siistauksessa tärkeintä on epäpuhtauksien poisto, kuidun laatuvaihteluiden ja hävikin sekä kemikaalien kulutuksen minimointi.prosessin optimoinnilla saavutetaan alhaisempi jäännöskemikaalimäärä ja maksimoidaan prosessin tehokkuus prosessin jokaisessa vaiheessa. Prosessin hallintaan tarvitaan tarkka sakeuden mittaus, jota eivät häiritse raaka-aineen laatuvaihtelut. Näissä mittauksellisesti erittäin vaativissa olosuhteissa parhaat tulokset on saavutettu Valmet MCA:lla. Kuidun talteenottoprosessi Kiertoveden sisältämät täyteaineet ja hienoaines otetaan talteen kiekkosuotimella, josta eteenpäin lähtevän massan täyteainepitoisuus vaihtelee suuresti koneella ajettavan laadun ja kiekkosuotimen toiminnan mukaan. Tämän vuoksi on tärkeää mitata kiekkosuotimelta sekoitussäi liöön menevän massan sakeus Valmet MCA -lähettimellä, jolla saadaan hallintaan suuri täyteainepitoisuuden vaihtelu tässä linjassa. Näin vältetään hallitsematon täyteainepitoisuuden vaihtelu sekoitus- ja konesäiliöissä ja edelleen varmennetaan neliöpainon tasaisuus.

6 Toimitussisältö: Valmet MCA F anturi asennussarja (prosessiyhde, kiinnityspannat, sokealaippa ja tiiviste) operointiyksikkö anturikaapeli, 10 m Valmet MCA FT anturi operointiyksikkö anturikaapeli, 10 m For more information, contact your local Valmet office. Specifications in this document are subject to change without notice. Product names in this publication are all trademarks of Valmet Corporation. Valmet Corporation, BR81217_FI_01 06/2015.
