1 TDC-ANTURI RMS-CD MITTAUSJÄRJESTELMÄLLE KÄSIKIRJA _Fin.doc / BL 1(5)

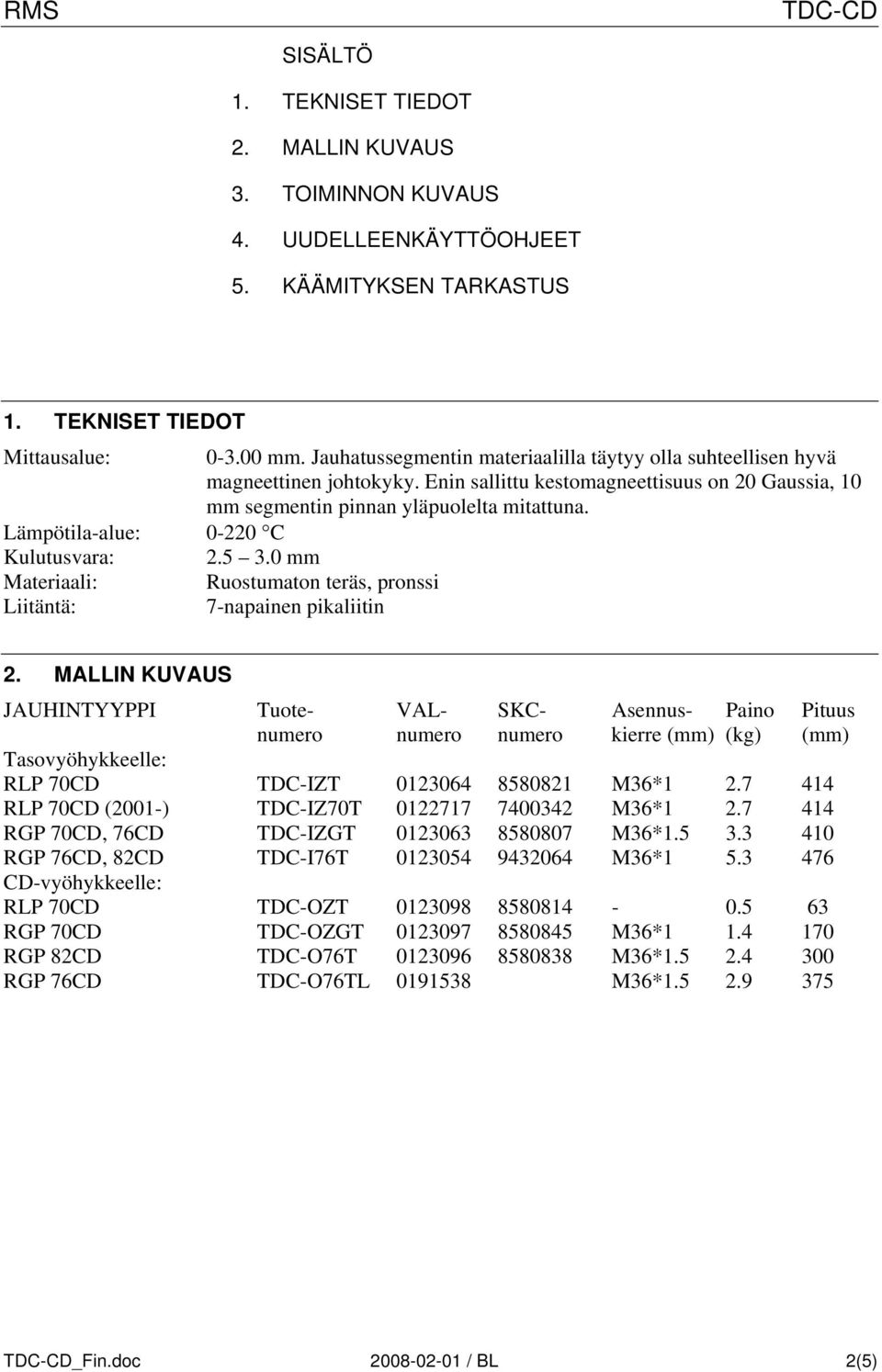

2 SISÄLTÖ 1. TEKNISET TIEDOT 2. MALLIN KUVAUS 3. TOIMINNON KUVAUS 4. UUDELLEENKÄYTTÖOHJEET 5. KÄÄMITYKSEN TARKASTUS 1. TEKNISET TIEDOT Mittausalue: mm. Jauhatussegmentin materiaalilla täytyy olla suhteellisen hyvä magneettinen johtokyky. Enin sallittu kestomagneettisuus on 20 Gaussia, 10 mm segmentin pinnan yläpuolelta mitattuna. Lämpötila-alue: C Kulutusvara: mm Materiaali: Ruostumaton teräs, pronssi Liitäntä: 7-napainen pikaliitin 2. MALLIN KUVAUS JAUHINTYYPPI Tuote- VAL- SKC- Asennus- Paino Pituus numero numero numero kierre (mm) (kg) (mm) Tasovyöhykkeelle: RLP 70CD TDC-IZT M36* RLP 70CD (2001-) TDC-IZ70T M36* RGP 70CD, 76CD TDC-IZGT M36* RGP 76CD, 82CD TDC-I76T M36* CD-vyöhykkeelle: RLP 70CD TDC-OZT RGP 70CD TDC-OZGT M36* RGP 82CD TDC-O76T M36* RGP 76CD TDC-O76TL M36* _Fin.doc / BL 2(5)

3 3. TOIMINNON KUVAUS Perusperiaate kahden magneettisesta materiaalista valmistetun levyn etäisyyden mittaamiseen on reluktanssin (magneettisen vastuksen) mittaaminen piiristä, johon kuuluu osana ilmaväli anturin ja vastakkaisen levyn välillä. Reluktanssi mitataan tasavirralla syötettävän käämin luoman magneettisen tasakentän avulla. Rg: reluktanssi anturissa. Rl: reluktanssi ilmavälissä. Rs: reluktanssi levyssä. Rg Ra Rs MITTAUSPERIAATE. Etäisyyden mittaus suoritetaan käyttämällä tasapainotettua järjestelmää, jossa annetaan kahden käämin toimia vastakkaiseen suuntaan siten, että tasakenttämittarin läpi kulkeva vuo tulee nollaksi. Käämien läpi kulkevia virtoja vaihdellaan ja tasakenttämittarin mittaus tahdistetaan. Lähtösignaali saadaan mittaamalla tuotujen virtojen välinen ero, kun näistä toinen on säädetty siten, että tasakenttämittarin läpi kulkeva vuo tulee nollaksi. Yllä esitetyn vaihtelun ja tasapainotuksen avulla poistetaan tai vähennetään sellaisia ongelmia kuten remanenssi, rautahäviöt ja häiriökenttien vaikutus. Täten saadaan lämpötilan, ajan ja materiaalin suhteen erittäin vakaa anturi. Huojuntaongelmien välttämiseksi vaihtelu suoritetaan taajuudella, joka vastaa yhteen roottorikierrokseen kuluvaa aikaa. R = Vertaus Ir = Virtageneraattori, vertailukäämitys Z = Nollailmaisin Im = Virtageneraattori, mittauskäämitys R Ir Z Im _Fin.doc / BL 3(5)

4 4. UUDELLEENKÄYTTÖOHJEET 1. Anturi kiinnitetään sorviin. Kiinnitä keskeltä mahdollisimman läheltä kierrettä. HUOM! Anturia ei saa altistaa liian voimakkaille, magneettijalalta tai vastaavalta tuleville magneettikentille Kulutuspinta Reuramerkki Tukireuna 2. Sorvaa kulutuspintaa kunnes kaikki epätasaisuudet on poistettu. HUOM! Erittäin alhainen syöttönopeus ja erittäin pienet terät. Kulutusreunamerkintää ei saa ylittää. Poista purseet reunasta. 3. Sorvaa sitten tukireuna kunnes saadaan mitta 23 +0/-0.05 mm. Tarkista mittakellolla. Poista purseet reunasta. 4. Puhdista kierre teräsharjalla tai vastaavalla. Tarkasta, että kierre ei ole vioittunut. Käytä tarvittaessa kierteitysterää M36*1 tai M36*1.5, kierretyypistä riippuen. 5. Vaihda tiivistysrengas. HUOM! Anturia saa käyttää uudestaan vain yhden kerran, koska anturin kestoikä on rajoitettu. _Fin.doc / BL 4(5)

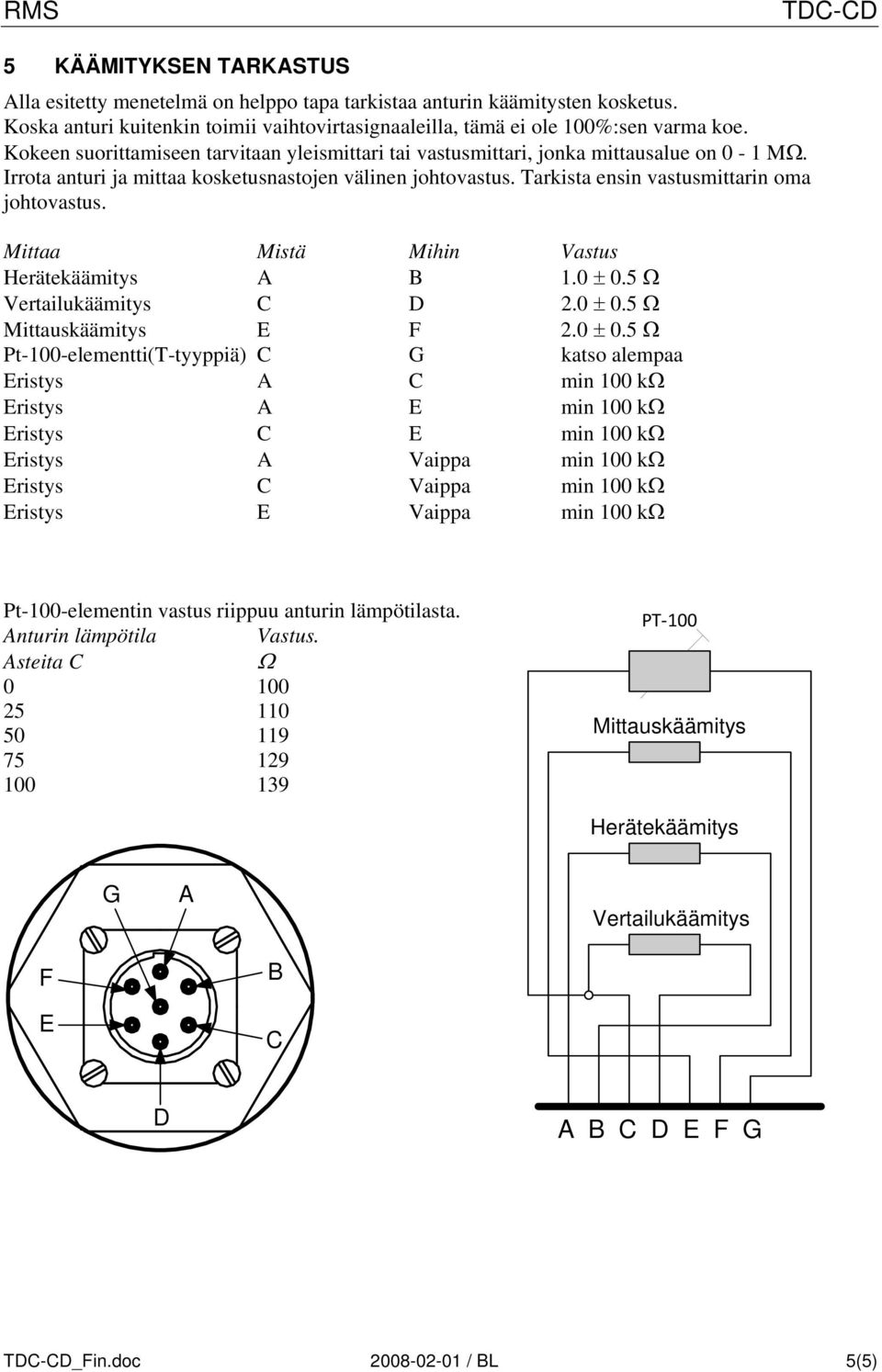

5 5 KÄÄMITYKSEN TARKASTUS Alla esitetty menetelmä on helppo tapa tarkistaa anturin käämitysten kosketus. Koska anturi kuitenkin toimii vaihtovirtasignaaleilla, tämä ei ole 100%:sen varma koe. Kokeen suorittamiseen tarvitaan yleismittari tai vastusmittari, jonka mittausalue on 0-1 MΩ. Irrota anturi ja mittaa kosketusnastojen välinen johtovastus. Tarkista ensin vastusmittarin oma johtovastus. Mittaa Mistä Mihin Vastus Herätekäämitys A B 1.0 ± 0.5 Ω Vertailukäämitys C D 2.0 ± 0.5 Ω Mittauskäämitys E F 2.0 ± 0.5 Ω Pt-100-elementti(T-tyyppiä) C G katso alempaa Eristys A C min 100 kω Eristys A E min 100 kω Eristys C E min 100 kω Eristys A Vaippa min 100 kω Eristys C Vaippa min 100 kω Eristys E Vaippa min 100 kω Pt-100-elementin vastus riippuu anturin lämpötilasta. Anturin lämpötila Vastus. Asteita C Ω PT 100 Mittauskäämitys Herätekäämitys G A Vertailukäämitys F E B C D A B C D E F G _Fin.doc / BL 5(5)
