TEKNIIKKA. Väli F VALLOX VKL MALLIT: VALLOX DIGIT SE VALLOX DIGIT SE VKL KÄYTTÖ- JA HUOLTO-OHJE

Koko: px
Aloita esitys sivulta:

Download "TEKNIIKKA. Väli 5 1.09.61F 28.01.2002 VALLOX VKL MALLIT: VALLOX DIGIT SE VALLOX DIGIT SE VKL KÄYTTÖ- JA HUOLTO-OHJE"

Transkriptio

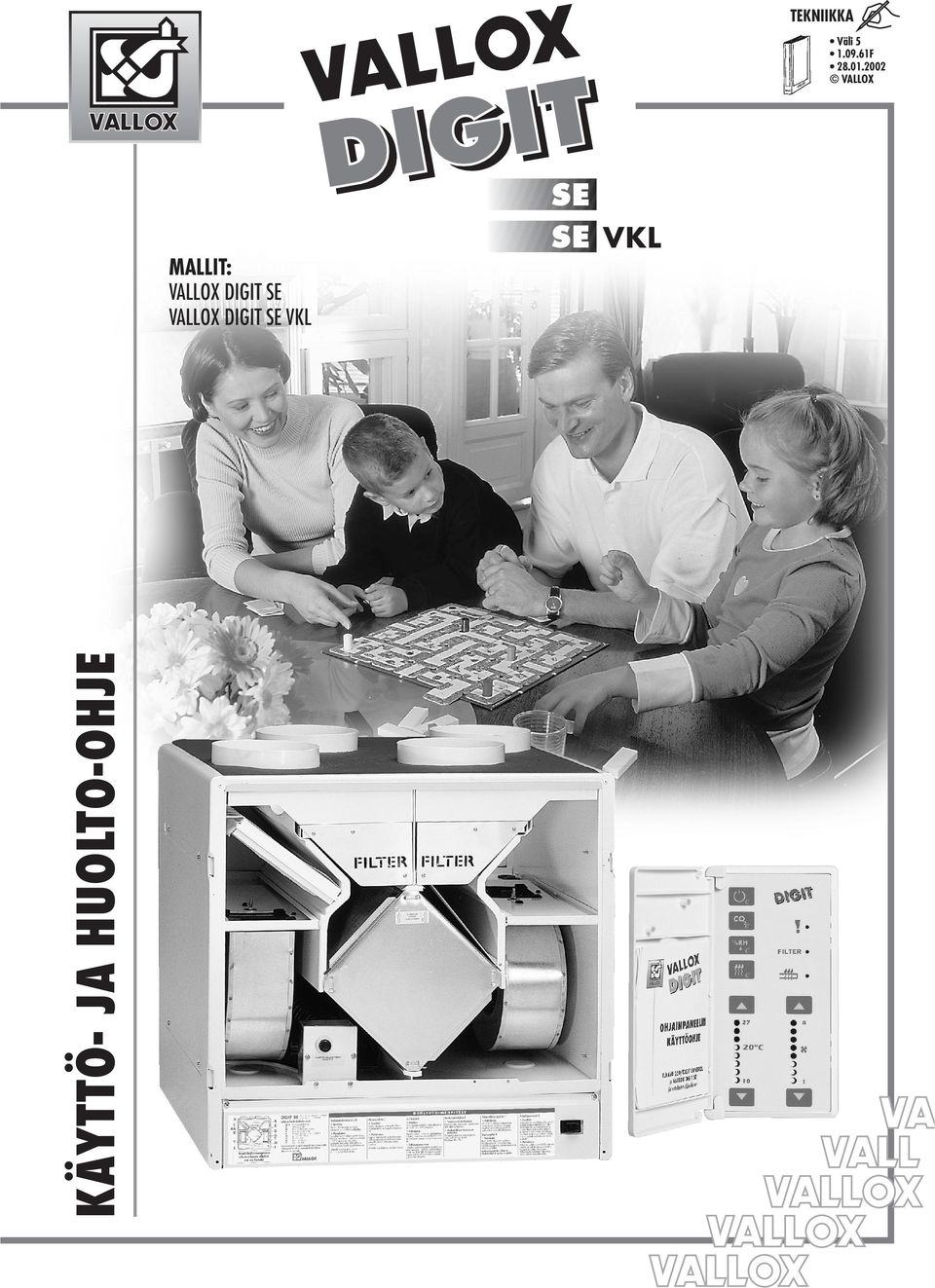

1 TKNIIKK Väli VLLOX VKL KÄYTTÖ- J HUOLTO-OHJ MLLIT: VLLOX DIGIT S VLLOX DIGIT S VKL

2 VLLOX DIGIT S / S VKL SISÄLLYSLUTTLO RKIPÄIVÄN PIKOPS VLLOX DIGIT S on perussäädetty kotisi normaalioloihin. Ilmanvaihdon säätöä tarvitaan ensisijaisesti seuraavissa tilanteissa: Saunominen: Tehosta ilmanvaihtoa sauna- ja pesutiloissa, jotta ko. tilat kuivuvat mahdollisimman nopeasti. Tehostettua ilmanvaihtoa kannattaa pitää päällä 2-3 tuntia saunomisen jälkeen, ellei automaattista, kosteuspitoisuuteen perustuvaa säätöä ole. Pyykinpesu ja-kuivatus: Tehosta ilmanvaihtoa pesu- ja kuivatustiloissa toimenpiteen keston ajan, ellei automaattista, kosteuspitoisuuteen perustuvaa säätöä ole. Nukkuminen: Makuuhuoneen ilmanvaihdon on oltava riittävä koko yön ajan. Taso on oikea silloin, kun aamulla huoneeseen tultaessa ilma ei tuoksu tunkkaiselta. Mikäli huoneeson hiilidioksidipitoisuutta mittaava ja sen mukaan säätyvä ilmanvaihto, on ilma aina raikasta. sunto tyhjillään: Ilmanvaihdon voi energiankäytön vähentämiseksi säätää minimitasolle. Ruoanlaitto: Jos ilmanvaihtokone on yhdistetty liesikupuun, niin tehosta ilmanvaihtoa ruuanlaiton ajaksi. Yleisin tapa hoitaa kärynpoisto on erillinen liesituuletin.. ILMNVIHDON KOLM KYSYMYSTÄ.. Miksi asunnon ilmaa vaihdetaan? s Mitkä ovat riittävän ilmanvaihdon tunnusmerkit? s Kuinka paljon ilmaa vaihdetaan? s VLLOX DIGIT S:N KÄYTTÖOHJ 2.. Toimintaan kytkeminen s Ilmanvaihdon ohjaus s Ilmanvaihdon ohjaus ohjainpaneelilla s Ilmanvaihdon ohjaus hiilidioksidianturilla s Ilmanvaihdon ohjaus kosteusanturilla s Ilmanvaihdon ohjaus jännite- tai virtaviestillä s Ilmanvaihdon ohjaus kaukovalvontajärjestelmällä s Jälkilämmitys s Tuloilman vakiolämpötilan säätö s Tuloilman kaskadisäätö s Lämmöntalteenoton ohitustoiminto s Lämmöntalteenoton huurtumisenestotoiminto s Huoltomuistutin s Suodatinvahtitoiminto s Vesikiertoisen jälkilämmitysyksikön jäätymisenestotoiminto s Takkakytkin / tehostus s Vikatietorele s Ohjainpaneelin lukitseminen s Ilman suodatus s OHJINPNLIN KÄYTTÖOHJ 3.. Näppäimistö s Peruskäyttö s setukset s. 3.4 Näytöt s HUOLTO-OHJ 4.. Suodattimet s Puhaltimet ja jälkilämmityspatteri s Suodatinvahti s Kondenssivesi s TOIMINT HÄIRIÖTILNTISS s. 6. VLTUUTTUT HUOLTOLIIKKT s. 9 HUOM! Ilmanvaihtoa ei saa koskaan sulkea kokonaan, koska se pitää sisäilman tasalaatuisena ja poistaa rakenteista erittyviä kaasuja ja pölyä. 2

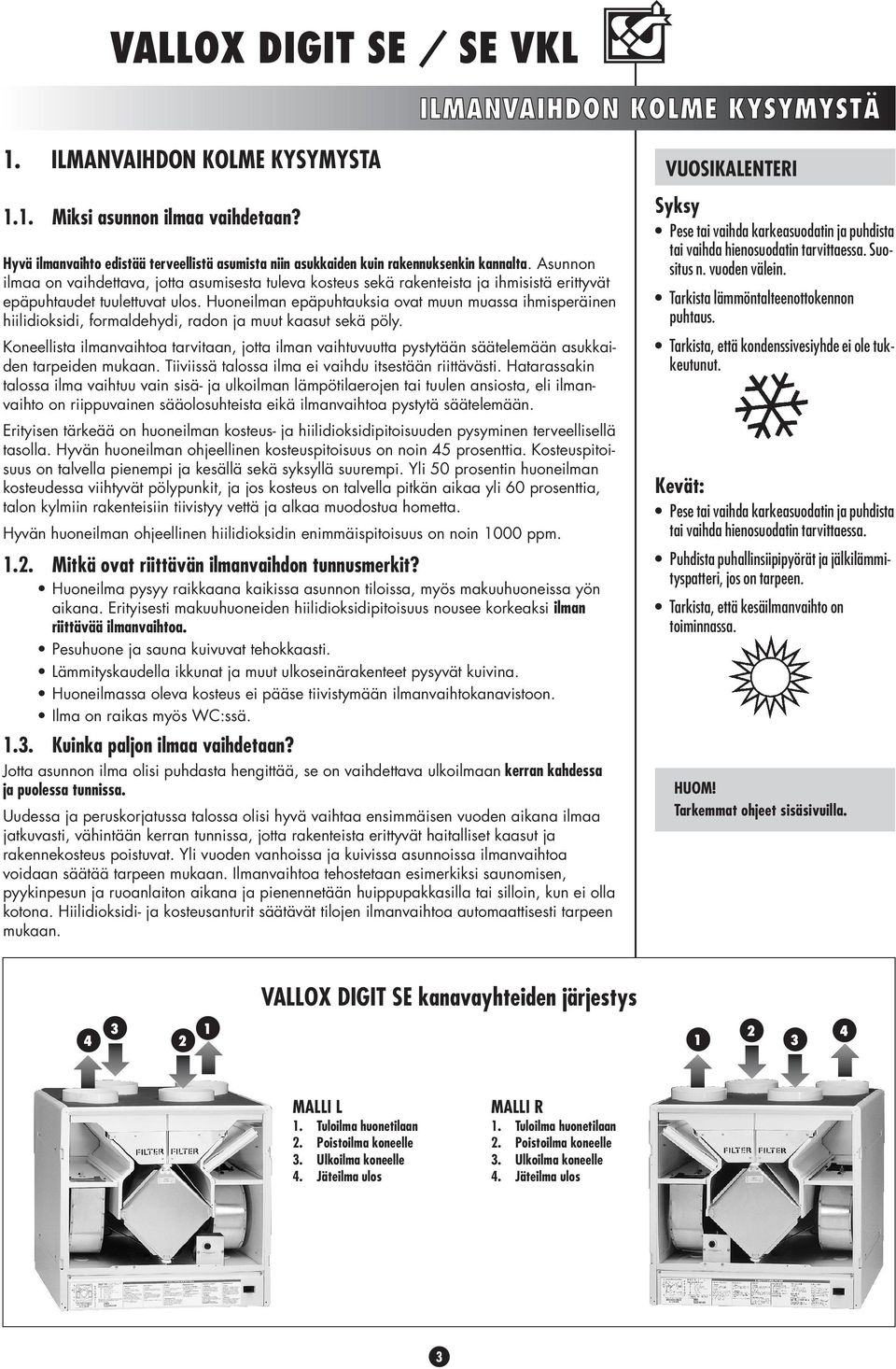

3 VLLOX DIGIT S / S VKL ILMNVIHDON KOLM KYSYMYSTÄ. ILMNVIHDON KOLM KYSYMYST.. Miksi asunnon ilmaa vaihdetaan? Hyvä ilmanvaihto edistää terveellistä asumista niin asukkaiden kuin rakennuksenkin kannalta. sunnon ilmaa on vaihdettava, jotta asumisesta tuleva kosteus sekä rakenteista ja ihmisistä erittyvät epäpuhtaudet tuulettuvat ulos. Huoneilman epäpuhtauksia ovat muun muassa ihmisperäinen hiilidioksidi, formaldehydi, radon ja muut kaasut sekä pöly. Koneellista ilmanvaihtoa tarvitaan, jotta ilman vaihtuvuutta pystytään säätelemään asukkaiden tarpeiden mukaan. Tiiviissä talossa ilma ei vaihdu itsestään riittävästi. Hatarassakin talossa ilma vaihtuu vain sisä- ja ulkoilman lämpötilaerojen tai tuulen ansiosta, eli ilmanvaihto on riippuvainen sääolosuhteista eikä ilmanvaihtoa pystytä säätelemään. rityisen tärkeää on huoneilman kosteus- ja hiilidioksidipitoisuuden pysyminen terveellisellä tasolla. Hyvän huoneilman ohjeellinen kosteuspitoisuus on noin 45 prosenttia. Kosteuspitoisuus on talvella pienempi ja kesällä sekä syksyllä suurempi. Yli 50 prosentin huoneilman kosteudessa viihtyvät pölypunkit, ja jos kosteus on talvella pitkän aikaa yli 60 prosenttia, talon kylmiin rakenteisiin tiivistyy vettä ja alkaa muodostua hometta. Hyvän huoneilman ohjeellinen hiilidioksidin enimmäispitoisuus on noin 000 ppm..2. Mitkä ovat riittävän ilmanvaihdon tunnusmerkit? Huoneilma pysyy raikkaana kaikissa asunnon tiloissa, myös makuuhuoneissa yön aikana. rityisesti makuuhuoneiden hiilidioksidipitoisuus nousee korkeaksi ilman riittävää ilmanvaihtoa. Pesuhuone ja sauna kuivuvat tehokkaasti. Lämmityskaudella ikkunat ja muut ulkoseinärakenteet pysyvät kuivina. Huoneilmassa oleva kosteus ei pääse tiivistymään ilmanvaihtokanavistoon. Ilma on raikas myös W:ssä..3. Kuinka paljon ilmaa vaihdetaan? Jotta asunnon ilma olisi puhdasta hengittää, se on vaihdettava ulkoilmaan kerran kahdessa ja puolessa tunnissa. Uudessa ja peruskorjatussa talossa olisi hyvä vaihtaa ensimmäisen vuoden aikana ilmaa jatkuvasti, vähintään kerran tunnissa, jotta rakenteista erittyvät haitalliset kaasut ja rakennekosteus poistuvat. Yli vuoden vanhoissa ja kuivissa asunnoissa ilmanvaihtoa voidaan säätää tarpeen mukaan. Ilmanvaihtoa tehostetaan esimerkiksi saunomisen, pyykinpesun ja ruoanlaiton aikana ja pienennetään huippupakkasilla tai silloin, kun ei olla kotona. Hiilidioksidi- ja kosteusanturit säätävät tilojen ilmanvaihtoa automaattisesti tarpeen mukaan. VUOSIKLNTRI Syksy Pese tai vaihda karkeasuodatin ja puhdista tai vaihda hienosuodatin tarvittaessa. Suositus n. vuoden välein. Tarkista lämmöntalteenottokennon puhtaus. Tarkista, että kondenssivesiyhde ei ole tukkeutunut. Kevät: Pese tai vaihda karkeasuodatin ja puhdista tai vaihda hienosuodatin tarvittaessa. Puhdista puhallinsiipipyörät ja jälkilämmityspatteri, jos on tarpeen. Tarkista, että kesäilmanvaihto on toiminnassa. HUOM! Tarkemmat ohjeet sisäsivuilla. VLLOX DIGIT S kanavayhteiden järjestys MLLI L. Tuloilma huonetilaan 2. Poistoilma koneelle 3. Ulkoilma koneelle 4. Jäteilma ulos MLLI R. Tuloilma huonetilaan 2. Poistoilma koneelle 3. Ulkoilma koneelle 4. Jäteilma ulos 3

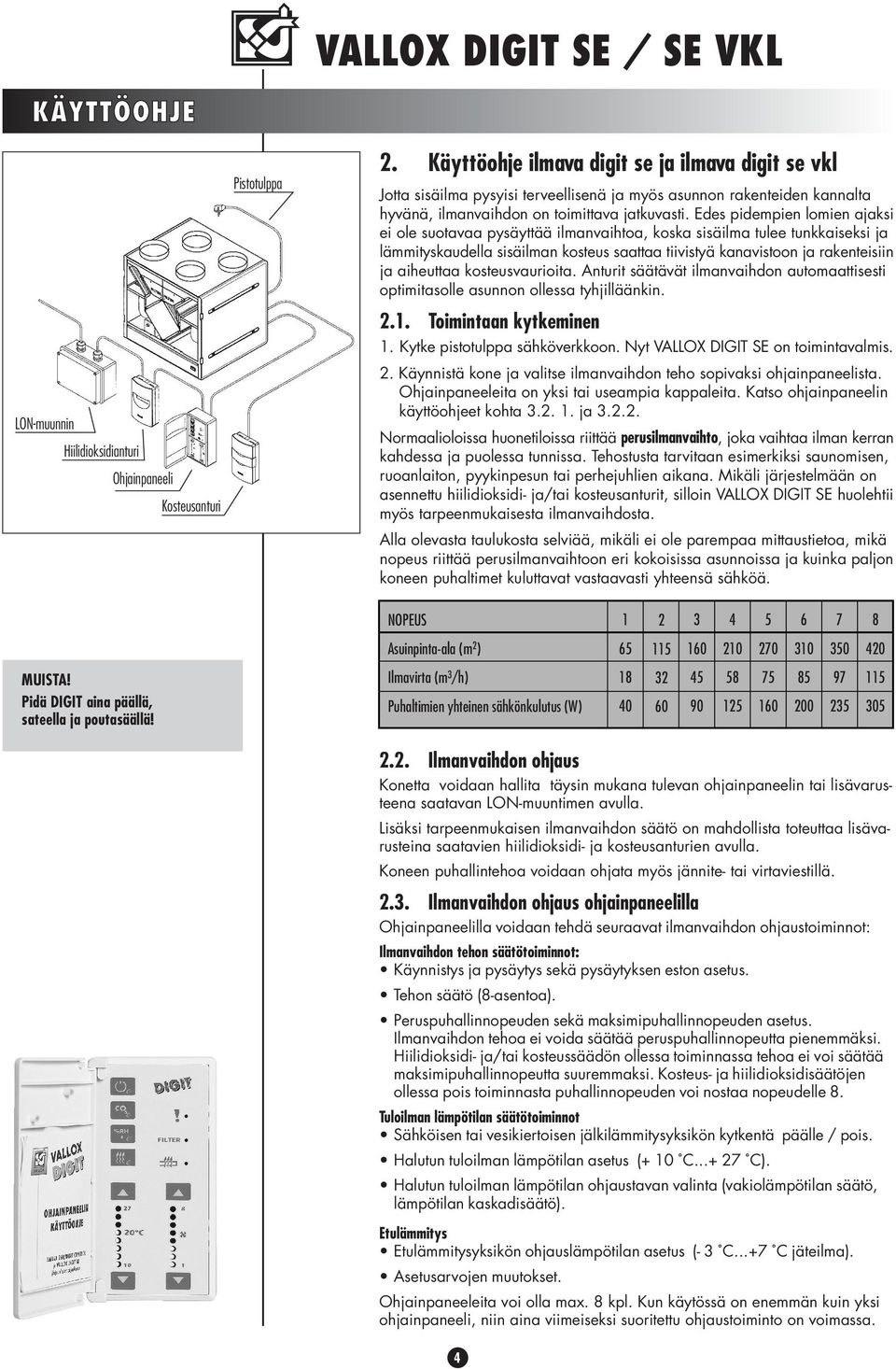

4 VLLOX DIGIT S / S VKL KÄYTTÖOHJ LON-muunnin Hiilidioksidianturi Ohjainpaneeli Kosteusanturi Pistotulppa 2. Käyttöohje ilmava digit se ja ilmava digit se vkl Jotta sisäilma pysyisi terveellisenä ja myös asunnon rakenteiden kannalta hyvänä, ilmanvaihdon on toimittava jatkuvasti. des pidempien lomien ajaksi ei ole suotavaa pysäyttää ilmanvaihtoa, koska sisäilma tulee tunkkaiseksi ja lämmityskaudella sisäilman kosteus saattaa tiivistyä kanavistoon ja rakenteisiin ja aiheuttaa kosteusvaurioita. nturit säätävät ilmanvaihdon automaattisesti optimitasolle asunnon ollessa tyhjilläänkin. 2.. Toimintaan kytkeminen. Kytke pistotulppa sähköverkkoon. Nyt VLLOX DIGIT S on toimintavalmis. 2. Käynnistä kone ja valitse ilmanvaihdon teho sopivaksi ohjainpaneelista. Ohjainpaneeleita on yksi tai useampia kappaleita. Katso ohjainpaneelin käyttöohjeet kohta ja Normaalioloissa huonetiloissa riittää perusilmanvaihto, joka vaihtaa ilman kerran kahdessa ja puolessa tunnissa. Tehostusta tarvitaan esimerkiksi saunomisen, ruoanlaiton, pyykinpesun tai perhejuhlien aikana. Mikäli järjestelmään on asennettu hiilidioksidi- ja/tai kosteusanturit, silloin VLLOX DIGIT S huolehtii myös tarpeenmukaisesta ilmanvaihdosta. lla olevasta taulukosta selviää, mikäli ei ole parempaa mittaustietoa, mikä nopeus riittää perusilmanvaihtoon eri kokoisissa asunnoissa ja kuinka paljon koneen puhaltimet kuluttavat vastaavasti yhteensä sähköä. NOPUS suinpinta-ala (m 2 ) MUIST! Pidä DIGIT aina päällä, sateella ja poutasäällä! Ilmavirta (m 3 /h) Puhaltimien yhteinen sähkönkulutus (W) Ilmanvaihdon ohjaus Konetta voidaan hallita täysin mukana tulevan ohjainpaneelin tai lisävarusteena saatavan LON-muuntimen avulla. Lisäksi tarpeenmukaisen ilmanvaihdon säätö on mahdollista toteuttaa lisävarusteina saatavien hiilidioksidi- ja kosteusanturien avulla. Koneen puhallintehoa voidaan ohjata myös jännite- tai virtaviestillä Ilmanvaihdon ohjaus ohjainpaneelilla Ohjainpaneelilla voidaan tehdä seuraavat ilmanvaihdon ohjaustoiminnot: Ilmanvaihdon tehon säätötoiminnot: Käynnistys ja pysäytys sekä pysäytyksen eston asetus. Tehon säätö (-asentoa). Peruspuhallinnopeuden sekä maksimipuhallinnopeuden asetus. Ilmanvaihdon tehoa ei voida säätää peruspuhallinnopeutta pienemmäksi. Hiilidioksidi- ja/tai kosteussäädön ollessa toiminnassa tehoa ei voi säätää maksimipuhallinnopeutta suuremmaksi. Kosteus- ja hiilidioksidisäätöjen ollessa pois toiminnasta puhallinnopeuden voi nostaa nopeudelle. Tuloilman lämpötilan säätötoiminnot Sähköisen tai vesikiertoisen jälkilämmitysyksikön kytkentä päälle / pois. Halutun tuloilman lämpötilan asetus ( ). Halutun tuloilman lämpötilan ohjaustavan valinta (vakiolämpötilan säätö, lämpötilan kaskadisäätö). tulämmitys tulämmitysyksikön ohjauslämpötilan asetus ( jäteilma). setusarvojen muutokset. Ohjainpaneeleita voi olla max. kpl. Kun käytössä on enemmän kuin yksi ohjainpaneeli, niin aina viimeiseksi suoritettu ohjaustoiminto on voimassa. 4

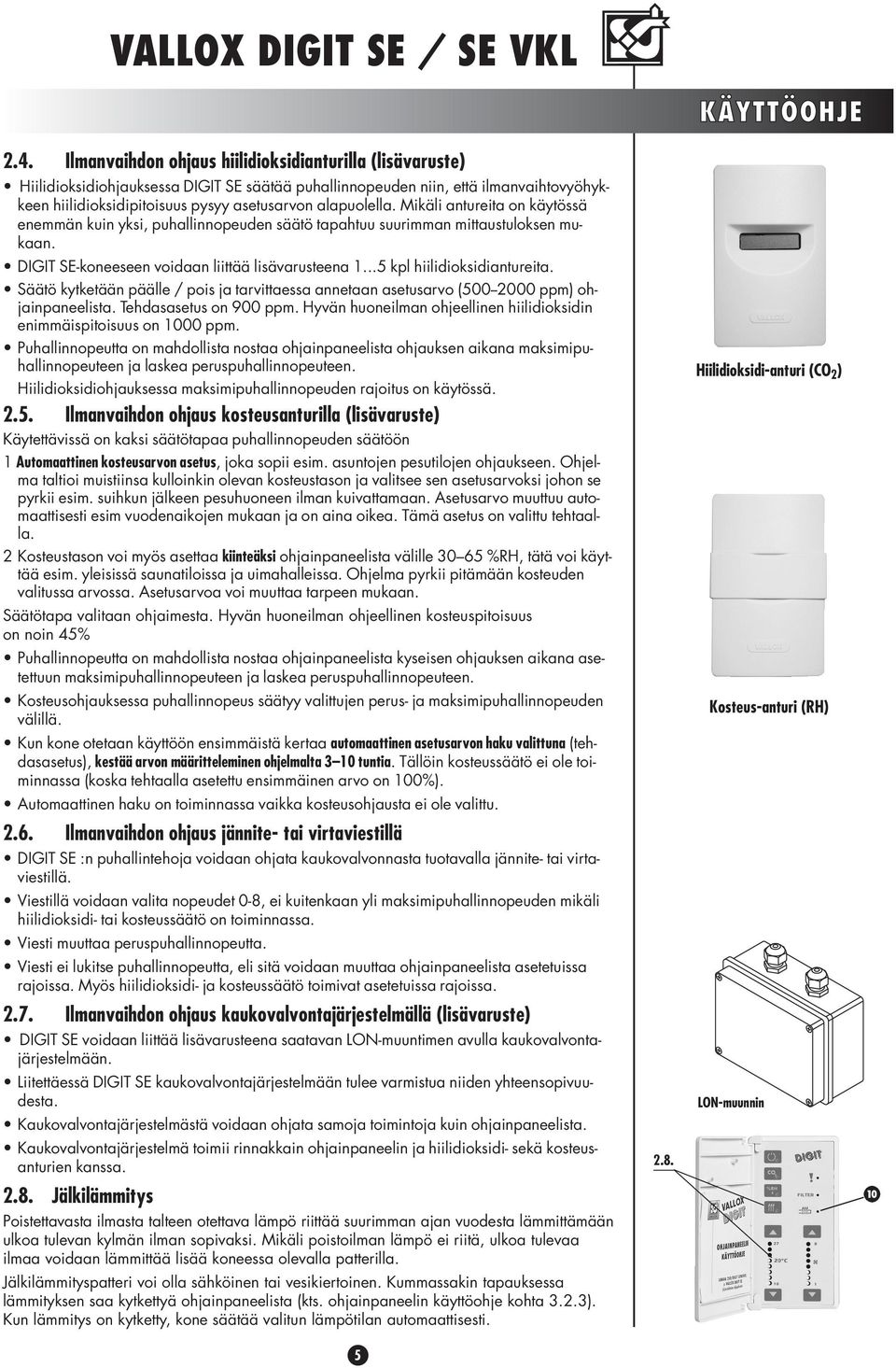

5 VLLOX DIGIT S / S VKL KÄYTTÖOHJ 2.4. Ilmanvaihdon ohjaus hiilidioksidianturilla (lisävaruste) Hiilidioksidiohjauksessa DIGIT S säätää puhallinnopeuden niin, että ilmanvaihtovyöhykkeen hiilidioksidipitoisuus pysyy asetusarvon alapuolella. Mikäli antureita on käytössä enemmän kuin yksi, puhallinnopeuden säätö tapahtuu suurimman mittaustuloksen mukaan. DIGIT S-koneeseen voidaan liittää lisävarusteena...5 kpl hiilidioksidiantureita. Säätö kytketään päälle / pois ja tarvittaessa annetaan asetusarvo ( ppm) ohjainpaneelista. Tehdasasetus on 900 ppm. Hyvän huoneilman ohjeellinen hiilidioksidin enimmäispitoisuus on 000 ppm. Puhallinnopeutta on mahdollista nostaa ohjainpaneelista ohjauksen aikana maksimipuhallinnopeuteen ja laskea peruspuhallinnopeuteen. Hiilidioksidiohjauksessa maksimipuhallinnopeuden rajoitus on käytössä Ilmanvaihdon ohjaus kosteusanturilla (lisävaruste) Käytettävissä on kaksi säätötapaa puhallinnopeuden säätöön utomaattinen kosteusarvon asetus, joka sopii esim. asuntojen pesutilojen ohjaukseen. Ohjelma taltioi muistiinsa kulloinkin olevan kosteustason ja valitsee sen asetusarvoksi johon se pyrkii esim. suihkun jälkeen pesuhuoneen ilman kuivattamaan. setusarvo muuttuu automaattisesti esim vuodenaikojen mukaan ja on aina oikea. Tämä asetus on valittu tehtaalla. 2 Kosteustason voi myös asettaa kiinteäksi ohjainpaneelista välille %RH, tätä voi käyttää esim. yleisissä saunatiloissa ja uimahalleissa. Ohjelma pyrkii pitämään kosteuden valitussa arvossa. setusarvoa voi muuttaa tarpeen mukaan. Säätötapa valitaan ohjaimesta. Hyvän huoneilman ohjeellinen kosteuspitoisuus on noin 45% Puhallinnopeutta on mahdollista nostaa ohjainpaneelista kyseisen ohjauksen aikana asetettuun maksimipuhallinnopeuteen ja laskea peruspuhallinnopeuteen. Kosteusohjauksessa puhallinnopeus säätyy valittujen perus- ja maksimipuhallinnopeuden välillä. Kun kone otetaan käyttöön ensimmäistä kertaa automaattinen asetusarvon haku valittuna (tehdasasetus), kestää arvon määritteleminen ohjelmalta 3 0 tuntia. Tällöin kosteussäätö ei ole toiminnassa (koska tehtaalla asetettu ensimmäinen arvo on 00%). utomaattinen haku on toiminnassa vaikka kosteusohjausta ei ole valittu Ilmanvaihdon ohjaus jännite- tai virtaviestillä DIGIT S :n puhallintehoja voidaan ohjata kaukovalvonnasta tuotavalla jännite- tai virtaviestillä. Viestillä voidaan valita nopeudet 0-, ei kuitenkaan yli maksimipuhallinnopeuden mikäli hiilidioksidi- tai kosteussäätö on toiminnassa. Viesti muuttaa peruspuhallinnopeutta. Viesti ei lukitse puhallinnopeutta, eli sitä voidaan muuttaa ohjainpaneelista asetetuissa rajoissa. Myös hiilidioksidi- ja kosteussäätö toimivat asetetuissa rajoissa Ilmanvaihdon ohjaus kaukovalvontajärjestelmällä (lisävaruste) DIGIT S voidaan liittää lisävarusteena saatavan LON-muuntimen avulla kaukovalvontajärjestelmään. Liitettäessä DIGIT S kaukovalvontajärjestelmään tulee varmistua niiden yhteensopivuudesta. Kaukovalvontajärjestelmästä voidaan ohjata samoja toimintoja kuin ohjainpaneelista. Kaukovalvontajärjestelmä toimii rinnakkain ohjainpaneelin ja hiilidioksidi- sekä kosteusanturien kanssa. 2.. Jälkilämmitys Poistettavasta ilmasta talteen otettava lämpö riittää suurimman ajan vuodesta lämmittämään ulkoa tulevan kylmän ilman sopivaksi. Mikäli poistoilman lämpö ei riitä, ulkoa tulevaa ilmaa voidaan lämmittää lisää koneessa olevalla patterilla. Jälkilämmityspatteri voi olla sähköinen tai vesikiertoinen. Kummassakin tapauksessa lämmityksen saa kytkettyä ohjainpaneelista (kts. ohjainpaneelin käyttöohje kohta 3.2.3). Kun lämmitys on kytketty, kone säätää valitun lämpötilan automaattisesti. 2.. Hiilidioksidi-anturi (O 2 ) Kosteus-anturi (RH) LON-muunnin 0 5

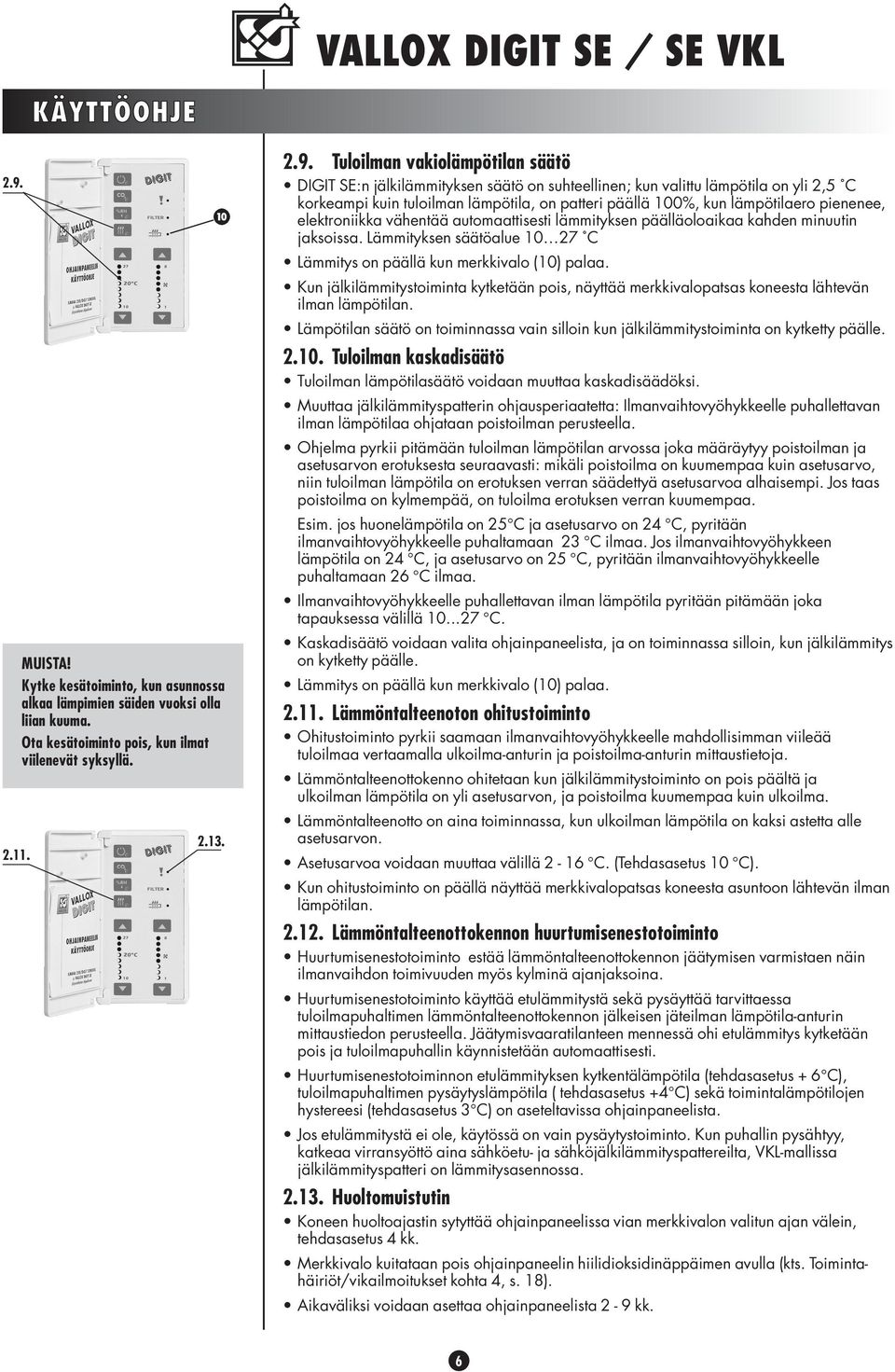

6 VLLOX DIGIT S / S VKL KÄYTTÖOHJ MUIST! Kytke kesätoiminto, kun asunnossa alkaa lämpimien säiden vuoksi olla liian kuuma. Ota kesätoiminto pois, kun ilmat viilenevät syksyllä Tuloilman vakiolämpötilan säätö DIGIT S:n jälkilämmityksen säätö on suhteellinen; kun valittu lämpötila on yli 2,5 korkeampi kuin tuloilman lämpötila, on patteri päällä 00%, kun lämpötilaero pienenee, elektroniikka vähentää automaattisesti lämmityksen päälläoloaikaa kahden minuutin jaksoissa. Lämmityksen säätöalue 0 27 Lämmitys on päällä kun merkkivalo (0) palaa. Kun jälkilämmitystoiminta kytketään pois, näyttää merkkivalopatsas koneesta lähtevän ilman lämpötilan. Lämpötilan säätö on toiminnassa vain silloin kun jälkilämmitystoiminta on kytketty päälle Tuloilman kaskadisäätö Tuloilman lämpötilasäätö voidaan muuttaa kaskadisäädöksi. Muuttaa jälkilämmityspatterin ohjausperiaatetta: Ilmanvaihtovyöhykkeelle puhallettavan ilman lämpötilaa ohjataan poistoilman perusteella. Ohjelma pyrkii pitämään tuloilman lämpötilan arvossa joka määräytyy poistoilman ja asetusarvon erotuksesta seuraavasti: mikäli poistoilma on kuumempaa kuin asetusarvo, niin tuloilman lämpötila on erotuksen verran säädettyä asetusarvoa alhaisempi. Jos taas poistoilma on kylmempää, on tuloilma erotuksen verran kuumempaa. sim. jos huonelämpötila on 25 ja asetusarvo on 24, pyritään ilmanvaihtovyöhykkeelle puhaltamaan 23 ilmaa. Jos ilmanvaihtovyöhykkeen lämpötila on 24, ja asetusarvo on 25, pyritään ilmanvaihtovyöhykkeelle puhaltamaan 26 ilmaa. Ilmanvaihtovyöhykkeelle puhallettavan ilman lämpötila pyritään pitämään joka tapauksessa välillä Kaskadisäätö voidaan valita ohjainpaneelista, ja on toiminnassa silloin, kun jälkilämmitys on kytketty päälle. Lämmitys on päällä kun merkkivalo (0) palaa. 2.. Lämmöntalteenoton ohitustoiminto Ohitustoiminto pyrkii saamaan ilmanvaihtovyöhykkeelle mahdollisimman viileää tuloilmaa vertaamalla ulkoilma-anturin ja poistoilma-anturin mittaustietoja. Lämmöntalteenottokenno ohitetaan kun jälkilämmitystoiminto on pois päältä ja ulkoilman lämpötila on yli asetusarvon, ja poistoilma kuumempaa kuin ulkoilma. Lämmöntalteenotto on aina toiminnassa, kun ulkoilman lämpötila on kaksi astetta alle asetusarvon. setusarvoa voidaan muuttaa välillä 2-6. (Tehdasasetus 0 ). Kun ohitustoiminto on päällä näyttää merkkivalopatsas koneesta asuntoon lähtevän ilman lämpötilan Lämmöntalteenottokennon huurtumisenestotoiminto Huurtumisenestotoiminto estää lämmöntalteenottokennon jäätymisen varmistaen näin ilmanvaihdon toimivuuden myös kylminä ajanjaksoina. Huurtumisenestotoiminto käyttää etulämmitystä sekä pysäyttää tarvittaessa tuloilmapuhaltimen lämmöntalteenottokennon jälkeisen jäteilman lämpötila-anturin mittaustiedon perusteella. Jäätymisvaaratilanteen mennessä ohi etulämmitys kytketään pois ja tuloilmapuhallin käynnistetään automaattisesti. Huurtumisenestotoiminnon etulämmityksen kytkentälämpötila (tehdasasetus + 6 ), tuloilmapuhaltimen pysäytyslämpötila ( tehdasasetus +4 ) sekä toimintalämpötilojen hystereesi (tehdasasetus 3 ) on aseteltavissa ohjainpaneelista. Jos etulämmitystä ei ole, käytössä on vain pysäytystoiminto. Kun puhallin pysähtyy, katkeaa virransyöttö aina sähköetu- ja sähköjälkilämmityspattereilta, VKL-mallissa jälkilämmityspatteri on lämmitysasennossa Huoltomuistutin Koneen huoltoajastin sytyttää ohjainpaneelissa vian merkkivalon valitun ajan välein, tehdasasetus 4 kk. Merkkivalo kuitataan pois ohjainpaneelin hiilidioksidinäppäimen avulla (kts. Toimintahäiriöt/vikailmoitukset kohta 4, s. ). ikaväliksi voidaan asettaa ohjainpaneelista 2-9 kk. 6

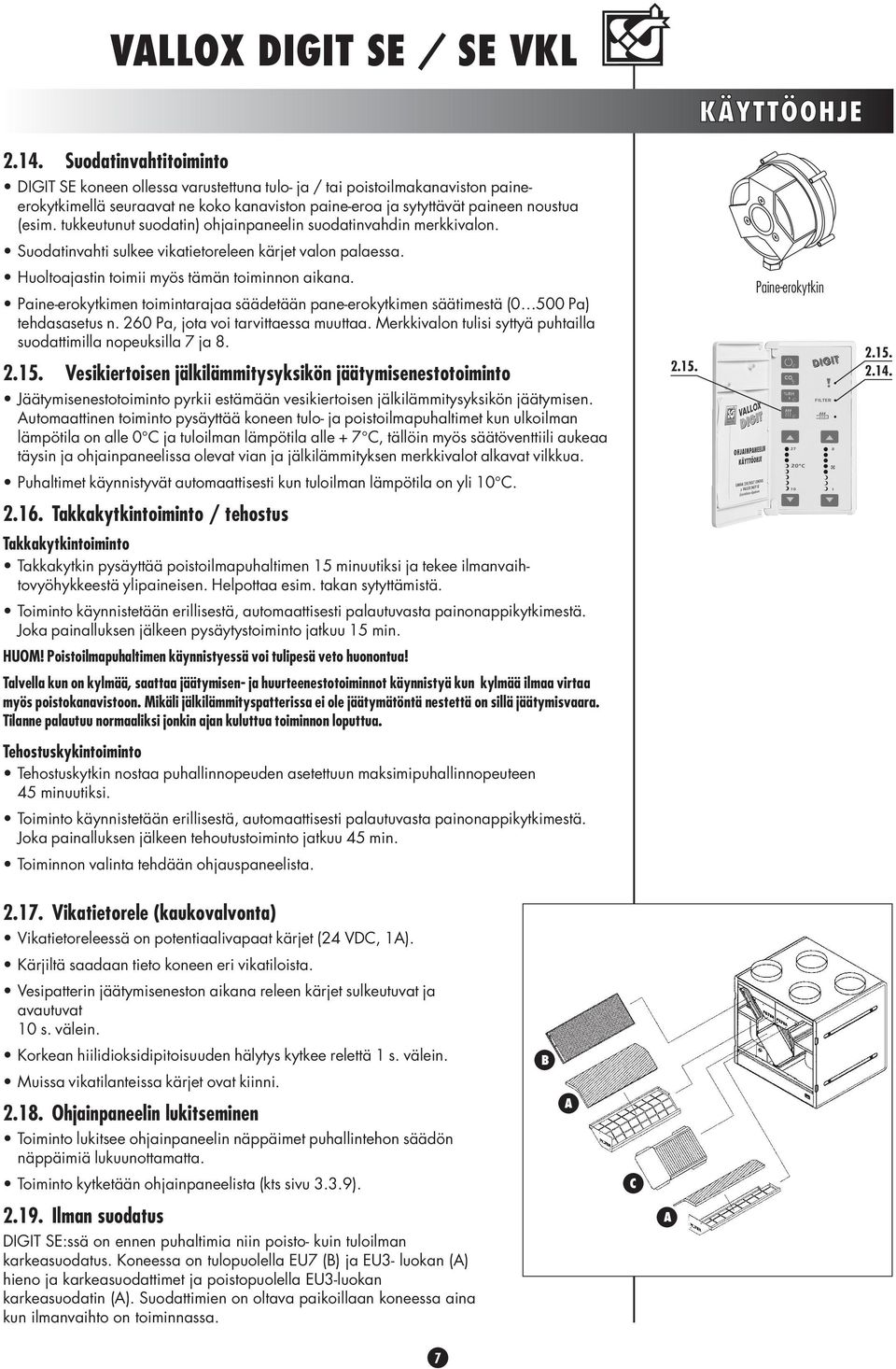

7 VLLOX DIGIT S / S VKL KÄYTTÖOHJ 2.4. Suodatinvahtitoiminto DIGIT S koneen ollessa varustettuna tulo- ja / tai poistoilmakanaviston paineerokytkimellä seuraavat ne koko kanaviston paine-eroa ja sytyttävät paineen noustua (esim. tukkeutunut suodatin) ohjainpaneelin suodatinvahdin merkkivalon. Suodatinvahti sulkee vikatietoreleen kärjet valon palaessa. Huoltoajastin toimii myös tämän toiminnon aikana. Paine-erokytkimen toimintarajaa säädetään pane-erokytkimen säätimestä (0 500 Pa) tehdasasetus n. 260 Pa, jota voi tarvittaessa muuttaa. Merkkivalon tulisi syttyä puhtailla suodattimilla nopeuksilla 7 ja Vesikiertoisen jälkilämmitysyksikön jäätymisenestotoiminto 2.5. Paine-erokytkin Jäätymisenestotoiminto pyrkii estämään vesikiertoisen jälkilämmitysyksikön jäätymisen. utomaattinen toiminto pysäyttää koneen tulo- ja poistoilmapuhaltimet kun ulkoilman lämpötila on alle 0 ja tuloilman lämpötila alle + 7, tällöin myös säätöventtiili aukeaa täysin ja ohjainpaneelissa olevat vian ja jälkilämmityksen merkkivalot alkavat vilkkua. Puhaltimet käynnistyvät automaattisesti kun tuloilman lämpötila on yli Takkakytkintoiminto / tehostus Takkakytkintoiminto Takkakytkin pysäyttää poistoilmapuhaltimen 5 minuutiksi ja tekee ilmanvaihtovyöhykkeestä ylipaineisen. Helpottaa esim. takan sytyttämistä. Toiminto käynnistetään erillisestä, automaattisesti palautuvasta painonappikytkimestä. Joka painalluksen jälkeen pysäytystoiminto jatkuu 5 min. HUOM! Poistoilmapuhaltimen käynnistyessä voi tulipesä veto huonontua! Talvella kun on kylmää, saattaa jäätymisen- ja huurteenestotoiminnot käynnistyä kun kylmää ilmaa virtaa myös poistokanavistoon. Mikäli jälkilämmityspatterissa ei ole jäätymätöntä nestettä on sillä jäätymisvaara. Tilanne palautuu normaaliksi jonkin ajan kuluttua toiminnon loputtua. Tehostuskykintoiminto Tehostuskytkin nostaa puhallinnopeuden asetettuun maksimipuhallinnopeuteen 45 minuutiksi. Toiminto käynnistetään erillisestä, automaattisesti palautuvasta painonappikytkimestä. Joka painalluksen jälkeen tehoutustoiminto jatkuu 45 min. Toiminnon valinta tehdään ohjauspaneelista Vikatietorele (kaukovalvonta) Vikatietoreleessä on potentiaalivapaat kärjet (24 VD, ). Kärjiltä saadaan tieto koneen eri vikatiloista. Vesipatterin jäätymiseneston aikana releen kärjet sulkeutuvat ja avautuvat 0 s. välein. Korkean hiilidioksidipitoisuuden hälytys kytkee relettä s. välein. Muissa vikatilanteissa kärjet ovat kiinni. 2.. Ohjainpaneelin lukitseminen Toiminto lukitsee ohjainpaneelin näppäimet puhallintehon säädön näppäimiä lukuunottamatta. Toiminto kytketään ohjainpaneelista (kts sivu 3.3.9) Ilman suodatus DIGIT S:ssä on ennen puhaltimia niin poisto- kuin tuloilman karkeasuodatus. Koneessa on tulopuolella U7 () ja U3- luokan () hieno ja karkeasuodattimet ja poistopuolella U3-luokan karkeasuodatin (). Suodattimien on oltava paikoillaan koneessa aina kun ilmanvaihto on toiminnassa. 7

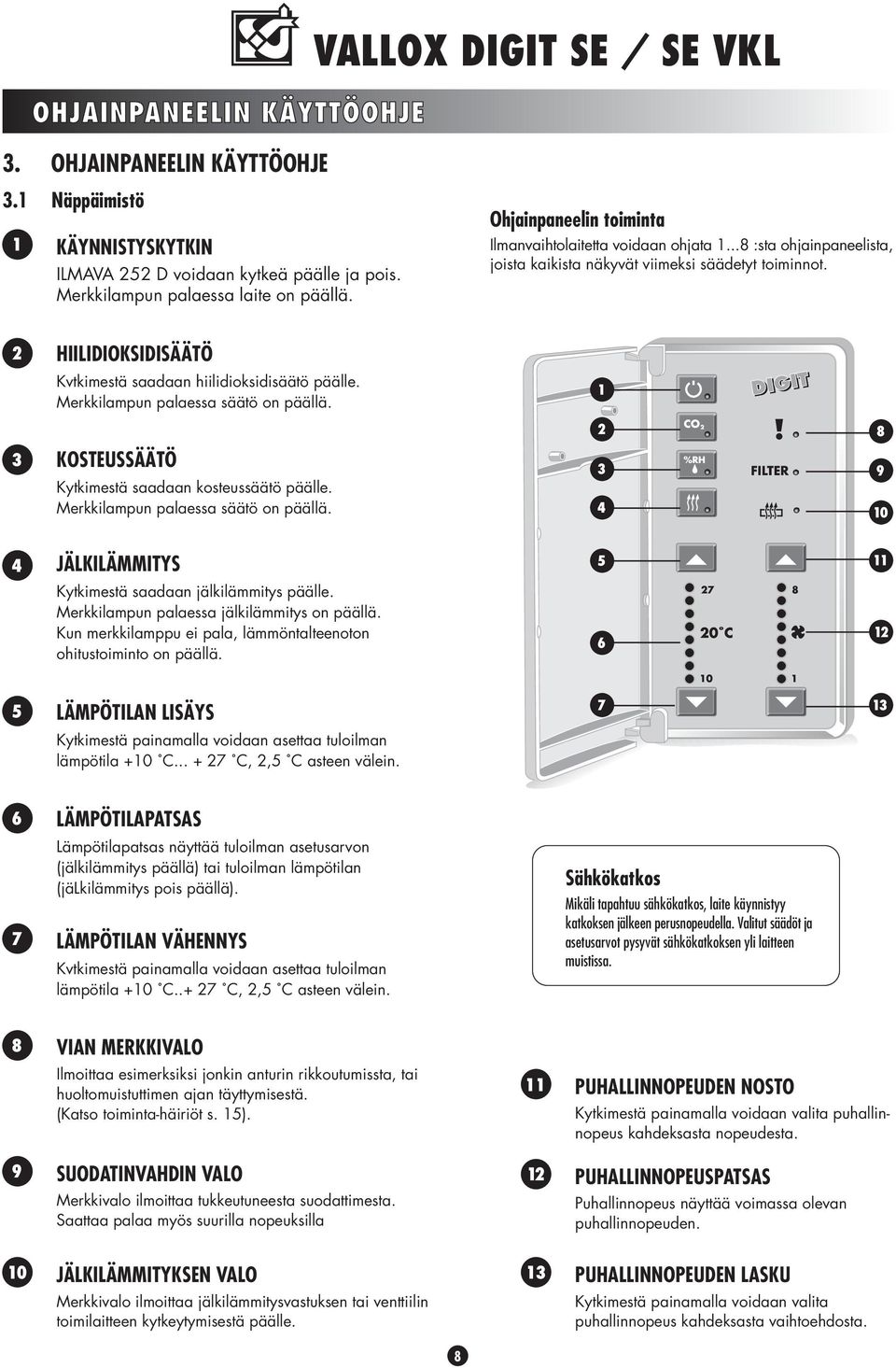

8 OHJINPNLIN KÄYTTÖOHJ 3. OHJINPNLIN KÄYTTÖOHJ VLLOX DIGIT S / S VKL 3. Näppäimistö KÄYNNISTYSKYTKIN ILMV 252 D voidaan kytkeä päälle ja pois. Merkkilampun palaessa laite on päällä. Ohjainpaneelin toiminta Ilmanvaihtolaitetta voidaan ohjata... :sta ohjainpaneelista, joista kaikista näkyvät viimeksi säädetyt toiminnot. 2 HIILIDIOKSIDISÄÄTÖ Kvtkimestä saadaan hiilidioksidisäätö päälle. Merkkilampun palaessa säätö on päällä. 2 3 KOSTUSSÄÄTÖ Kytkimestä saadaan kosteussäätö päälle. Merkkilampun palaessa säätö on päällä JÄLKILÄMMITYS 5 Kytkimestä saadaan jälkilämmitys päälle. Merkkilampun palaessa jälkilämmitys on päällä. Kun merkkilamppu ei pala, lämmöntalteenoton ohitustoiminto on päällä LÄMPÖTILN LISÄYS 7 3 Kytkimestä painamalla voidaan asettaa tuloilman lämpötila , 2,5 asteen välein. 6 LÄMPÖTILPTSS Lämpötilapatsas näyttää tuloilman asetusarvon (jälkilämmitys päällä) tai tuloilman lämpötilan (jälkilämmitys pois päällä). 7 LÄMPÖTILN VÄHNNYS Kvtkimestä painamalla voidaan asettaa tuloilman lämpötila , 2,5 asteen välein. Sähkökatkos Mikäli tapahtuu sähkökatkos, laite käynnistyy katkoksen jälkeen perusnopeudella. Valitut säädöt ja asetusarvot pysyvät sähkökatkoksen yli laitteen muistissa. VIN MRKKIVLO Ilmoittaa esimerksiksi jonkin anturin rikkoutumissta, tai huoltomuistuttimen ajan täyttymisestä. (Katso toiminta-häiriöt s. 5). 9 SUODTINVHDIN VLO Merkkivalo ilmoittaa tukkeutuneesta suodattimesta. Saattaa palaa myös suurilla nopeuksilla 0 JÄLKILÄMMITYKSN VLO Merkkivalo ilmoittaa jälkilämmitysvastuksen tai venttiilin toimilaitteen kytkeytymisestä päälle. PUHLLINNOPUDN NOSTO Kytkimestä painamalla voidaan valita puhallinnopeus kahdeksasta nopeudesta. 2 PUHLLINNOPUSPTSS Puhallinnopeus näyttää voimassa olevan puhallinnopeuden. 3 PUHLLINNOPUDN LSKU Kytkimestä painamalla voidaan valita puhallinnopeus kahdeksasta vaihtoehdosta.

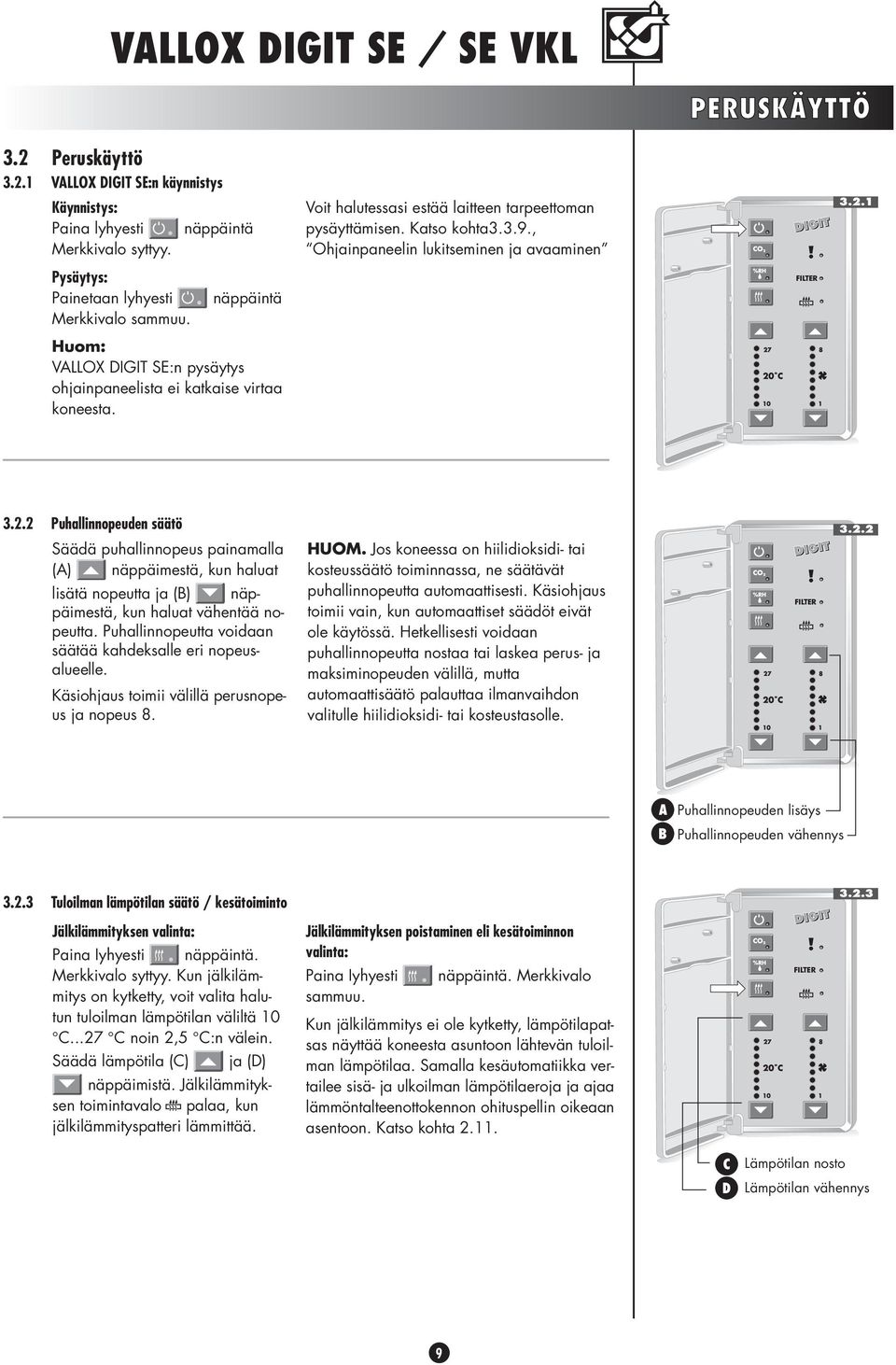

9 VLLOX DIGIT S / S VKL PRUSKÄYTTÖ 3.2 Peruskäyttö 3.2. VLLOX DIGIT S:n käynnistys Käynnistys: Paina lyhyesti Merkkivalo syttyy. näppäintä Voit halutessasi estää laitteen tarpeettoman pysäyttämisen. Katso kohta3.3.9., Ohjainpaneelin lukitseminen ja avaaminen 3.2. Pysäytys: Painetaan lyhyesti Merkkivalo sammuu. näppäintä Huom: VLLOX DIGIT S:n pysäytys ohjainpaneelista ei katkaise virtaa koneesta Puhallinnopeuden säätö Säädä puhallinnopeus painamalla () näppäimestä, kun haluat lisätä nopeutta ja () näppäimestä, kun haluat vähentää nopeutta. Puhallinnopeutta voidaan säätää kahdeksalle eri nopeusalueelle. Käsiohjaus toimii välillä perusnopeus ja nopeus. HUOM. Jos koneessa on hiilidioksidi- tai kosteussäätö toiminnassa, ne säätävät puhallinnopeutta automaattisesti. Käsiohjaus toimii vain, kun automaattiset säädöt eivät ole käytössä. Hetkellisesti voidaan puhallinnopeutta nostaa tai laskea perus- ja maksiminopeuden välillä, mutta automaattisäätö palauttaa ilmanvaihdon valitulle hiilidioksidi- tai kosteustasolle Puhallinnopeuden lisäys Puhallinnopeuden vähennys Tuloilman lämpötilan säätö / kesätoiminto Jälkilämmityksen valinta: Paina Iyhyesti näppäintä. Merkkivalo syttyy. Kun jälkilämmitys on kytketty, voit valita halutun tuloilman lämpötilan väliltä noin 2,5 :n välein. Säädä lämpötila () ja (D) näppäimistä. Jälkilämmityksen toimintavalo palaa, kun jälkilämmityspatteri lämmittää. Jälkilämmityksen poistaminen eli kesätoiminnon valinta: Paina Iyhyesti näppäintä. Merkkivalo sammuu. Kun jälkilämmitys ei ole kytketty, lämpötilapatsas näyttää koneesta asuntoon lähtevän tuloilman lämpötilaa. Samalla kesäutomatiikka vertailee sisä- ja ulkoilman lämpötilaeroja ja ajaa lämmöntalteenottokennon ohituspellin oikeaan asentoon. Katso kohta 2.. D Lämpötilan nosto Lämpötilan vähennys 9

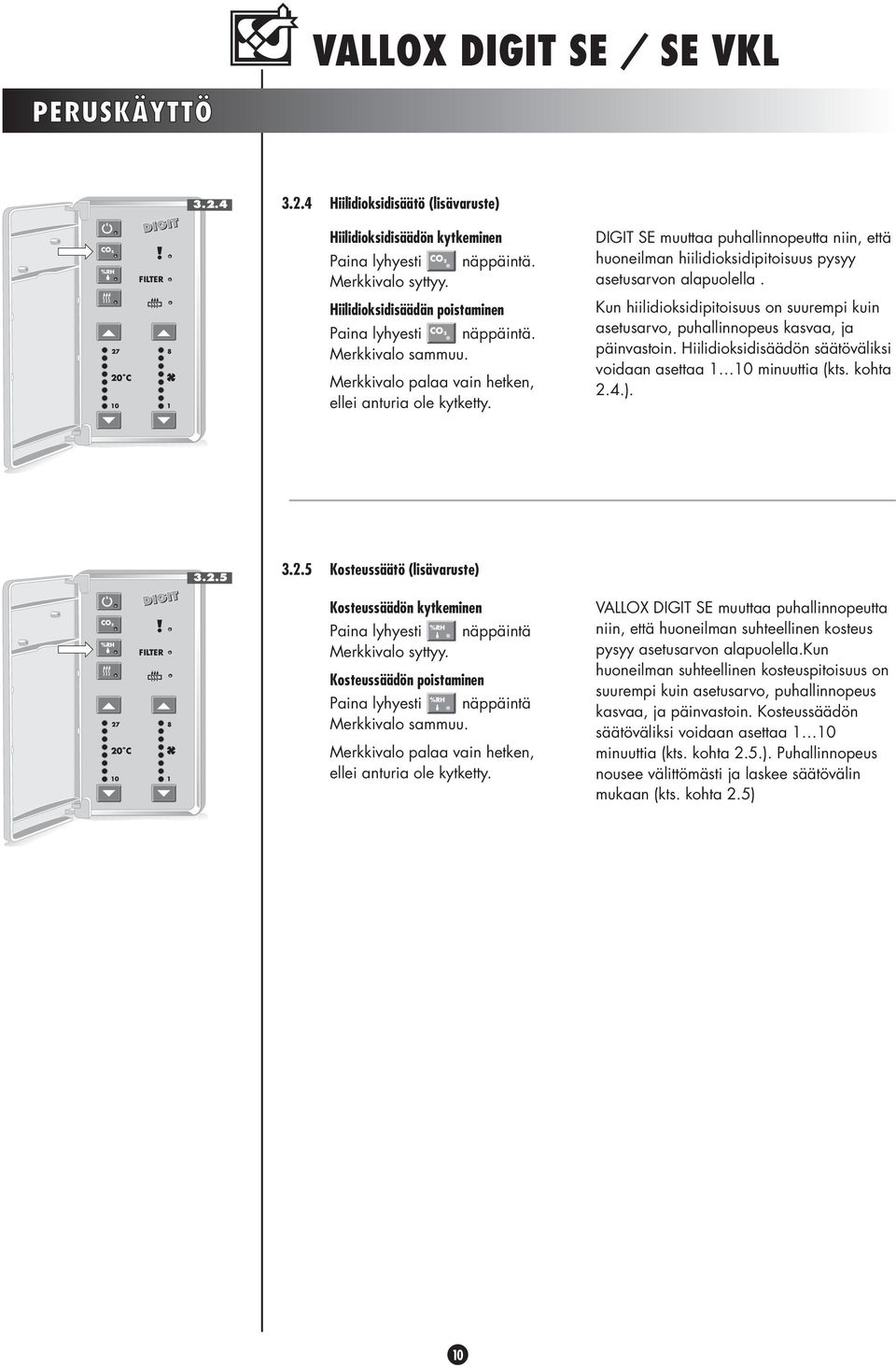

10 VLLOX DIGIT S / S VKL PRUSKÄYTTÖ Hiilidioksidisäätö (lisävaruste) Hiilidioksidisäädön kytkeminen Paina lyhyesti näppäintä. Merkkivalo syttyy. Hiilidioksidisäädän poistaminen Paina lyhyesti näppäintä. Merkkivalo sammuu. Merkkivalo palaa vain hetken, ellei anturia ole kytketty. DIGIT S muuttaa puhallinnopeutta niin, että huoneilman hiilidioksidipitoisuus pysyy asetusarvon alapuolella. Kun hiilidioksidipitoisuus on suurempi kuin asetusarvo, puhallinnopeus kasvaa, ja päinvastoin. Hiilidioksidisäädön säätöväliksi voidaan asettaa 0 minuuttia (kts. kohta 2.4.) Kosteussäätö (lisävaruste) Kosteussäädön kytkeminen Paina lyhyesti näppäintä Merkkivalo syttyy. Kosteussäädön poistaminen Paina lyhyesti näppäintä Merkkivalo sammuu. Merkkivalo palaa vain hetken, ellei anturia ole kytketty. VLLOX DIGIT S muuttaa puhallinnopeutta niin, että huoneilman suhteellinen kosteus pysyy asetusarvon alapuolella.kun huoneilman suhteellinen kosteuspitoisuus on suurempi kuin asetusarvo, puhallinnopeus kasvaa, ja päinvastoin. Kosteussäädön säätöväliksi voidaan asettaa 0 minuuttia (kts. kohta 2.5.). Puhallinnopeus nousee välittömästi ja laskee säätövälin mukaan (kts. kohta 2.5) 0

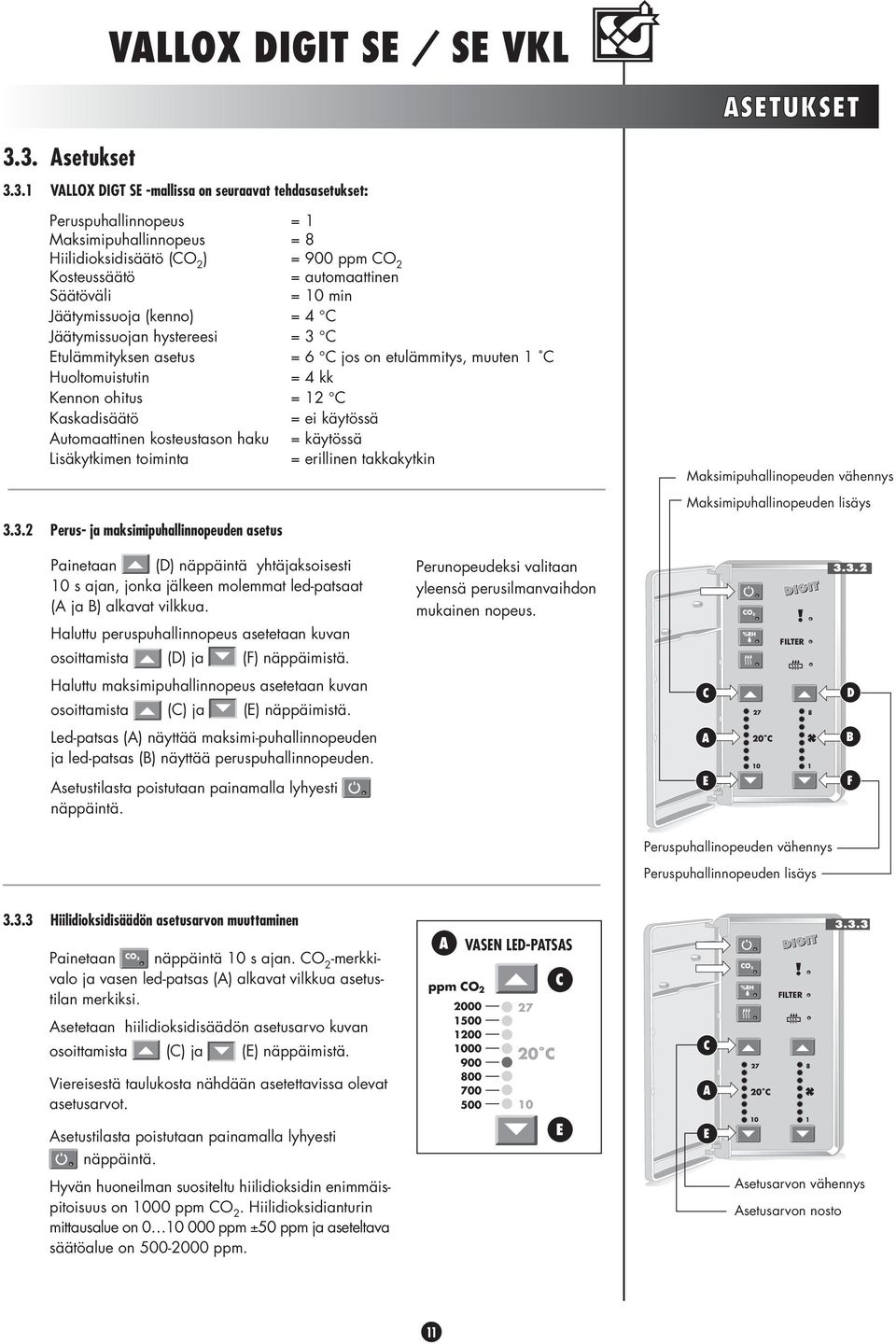

11 VLLOX DIGIT S / S VKL STUKST 3.3. setukset 3.3. VLLOX DIGT S -mallissa on seuraavat tehdasasetukset: Peruspuhallinnopeus = Maksimipuhallinnopeus = Hiilidioksidisäätö (O 2 ) = 900 ppm O 2 Kosteussäätö = automaattinen Säätöväli = 0 min Jäätymissuoja (kenno) = 4 Jäätymissuojan hystereesi = 3 tulämmityksen asetus = 6 jos on etulämmitys, muuten Huoltomuistutin = 4 kk Kennon ohitus = 2 Kaskadisäätö = ei käytössä utomaattinen kosteustason haku = käytössä Lisäkytkimen toiminta = erillinen takkakytkin Perus- ja maksimipuhallinnopeuden asetus Maksimipuhallinopeuden vähennys Maksimipuhallinopeuden lisäys Painetaan (D) näppäintä yhtäjaksoisesti 0 s ajan, jonka jälkeen molemmat led-patsaat ( ja ) alkavat vilkkua. Haluttu peruspuhallinnopeus asetetaan kuvan osoittamista (D) ja () näppäimistä. Perunopeudeksi valitaan yleensä perusilmanvaihdon mukainen nopeus Haluttu maksimipuhallinnopeus asetetaan kuvan osoittamista () ja () näppäimistä. D Led-patsas () näyttää maksimi-puhallinnopeuden ja led-patsas () näyttää peruspuhallinnopeuden. setustilasta poistutaan painamalla lyhyesti näppäintä. Peruspuhallinopeuden vähennys Peruspuhallinnopeuden lisäys Hiilidioksidisäädön asetusarvon muuttaminen Painetaan näppäintä 0 s ajan. O 2 -merkkivalo ja vasen led-patsas () alkavat vilkkua asetustilan merkiksi. setetaan hiilidioksidisäädön asetusarvo kuvan osoittamista () ja () näppäimistä. Viereisestä taulukosta nähdään asetettavissa olevat asetusarvot. VSN LD-PTSS ppm O setustilasta poistutaan painamalla lyhyesti näppäintä. Hyvän huoneilman suositeltu hiilidioksidin enimmäispitoisuus on 000 ppm O 2. Hiilidioksidianturin mittausalue on ppm ±50 ppm ja aseteltava säätöalue on ppm. setusarvon vähennys setusarvon nosto

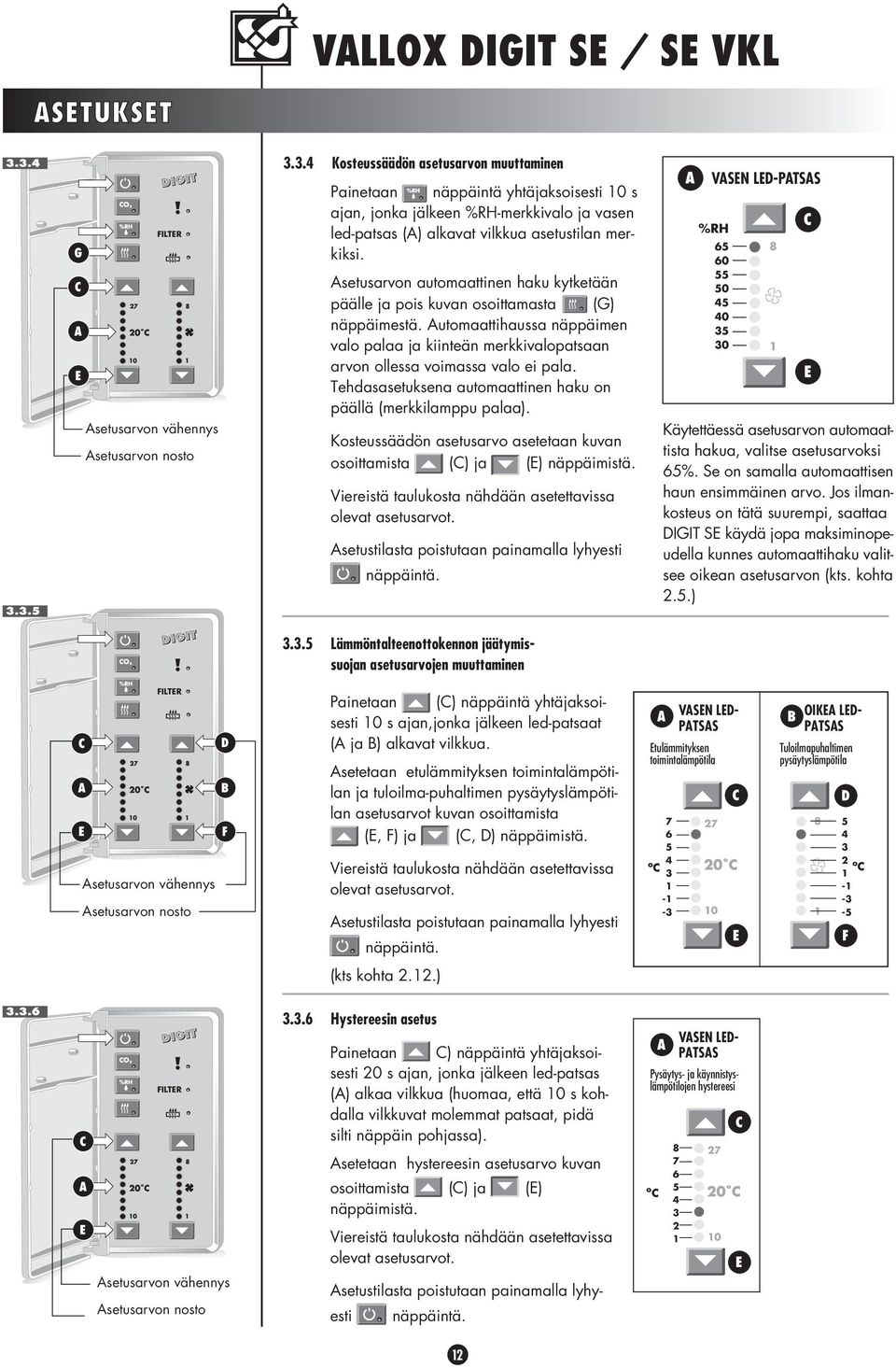

12 VLLOX DIGIT S / S VKL STUKST G setusarvon vähennys setusarvon nosto Kosteussäädön asetusarvon muuttaminen Painetaan näppäintä yhtäjaksoisesti 0 s ajan, jonka jälkeen %RH-merkkivalo ja vasen led-patsas () alkavat vilkkua asetustilan merkiksi. setusarvon automaattinen haku kytketään päälle ja pois kuvan osoittamasta (G) näppäimestä. utomaattihaussa näppäimen valo palaa ja kiinteän merkkivalopatsaan arvon ollessa voimassa valo ei pala. Tehdasasetuksena automaattinen haku on päällä (merkkilamppu palaa). Kosteussäädön asetusarvo asetetaan kuvan osoittamista () ja () näppäimistä. Viereistä taulukosta nähdään asetettavissa olevat asetusarvot. setustilasta poistutaan painamalla lyhyesti näppäintä. VSN LD-PTSS %RH Käytettäessä asetusarvon automaattista hakua, valitse asetusarvoksi 65%. Se on samalla automaattisen haun ensimmäinen arvo. Jos ilmankosteus on tätä suurempi, saattaa DIGIT S käydä jopa maksiminopeudella kunnes automaattihaku valitsee oikean asetusarvon (kts. kohta 2.5.) Lämmöntalteenottokennon jäätymissuojan asetusarvojen muuttaminen D setusarvon vähennys setusarvon nosto Painetaan () näppäintä yhtäjaksoisesti 0 s ajan,jonka jälkeen led-patsaat ( ja ) alkavat vilkkua. setetaan etulämmityksen toimintalämpötilan ja tuloilma-puhaltimen pysäytyslämpötilan asetusarvot kuvan osoittamista (, ) ja (, D) näppäimistä. Viereistä taulukosta nähdään asetettavissa olevat asetusarvot. setustilasta poistutaan painamalla lyhyesti näppäintä. VSN LD- PTSS tulämmityksen toimintalämpötila o OIK LD- PTSS Tuloilmapuhaltimen pysäytyslämpötila D o (kts kohta 2.2.) setusarvon vähennys setusarvon nosto Hystereesin asetus Painetaan ) näppäintä yhtäjaksoisesti 20 s ajan, jonka jälkeen led-patsas () alkaa vilkkua (huomaa, että 0 s kohdalla vilkkuvat molemmat patsaat, pidä silti näppäin pohjassa). setetaan hystereesin asetusarvo kuvan osoittamista () ja () näppäimistä. Viereistä taulukosta nähdään asetettavissa olevat asetusarvot. setustilasta poistutaan painamalla lyhyesti näppäintä. VSN LD- PTSS Pysäytys- ja käynnistyslämpötilojen hystereesi o

13 VLLOX DIGIT S / S VKL STUKST Hiilidioksidi- ja kosteusanturien säätövälin ja huoltomuistuttimen aikavälin muuttaminen sekä tuloilman kaskadisäädön, vesi- /sähköpatteritoiminnan ja takka- / tehostuskytkimen toiminnan valinta. Painetaan () näppäintä samanaikaisesti kun koneeseen kytketään virta. Näppäintä pidetään pohjassa niin kauan kunnes molempiin led-patsaisiin syttyy yksi valo. Huoltomuistuttimen aikaväli asetetaan kuvan osoittamista () ja () näppäimistä, ja hiilidioksidianturin sekä kosteusanturin säätöväli näppäimistä (D) ja (). Tuloilman kaskadisäätö valitaan näppäimestä (G). Kaskadisäätö on valittuna merkkilampun palaessa. Vesi/Sähköpatteritoiminnan valinta tehdään näppäimestä (H). Merkkilamppu palaa - vesipatteri Merkkilamppu ei pala - sähköpatteri VSN LD- PTSS Huoltomuistuttimen aikaväli kk OIK LD- PTSS Säätöväli D min I H G D setusarvon vähennys setusarvon nosto Tehostuskytkimen toiminta valitaan näppäimestä (I). Merkkilamppu palaa - tehostuskytkin Merkkilamppu ei pala - takkakytkin setustilasta poistutaan painamalla lyhyesti näppäintä Lämmöntalteenoton ohituksen toimintalämpötilan muuttaminen Painetaan näppäintä (H) samanaikaisesti kun koneeseen kytketään virta. Näppäintä pidetään pohjassa kunnes ainoastaan virtanäppäimen valo palaa ja oikeanpuoleinen led-patsas () syttyy. setetaan kennonohituksen toimintalämpötila kuvan osoittamista (D) ja () näppäimistä. Viereisestä taulukosta nähdään asetettavissa olevat asetusarvot. OIK LD- PTSS LTO -ohituksen toimintalämpötila D o H 3.3. D setustilasta poistutaan painamalla lyhyesti näppäintä. setusarvon vähennys setusarvon nosto 3

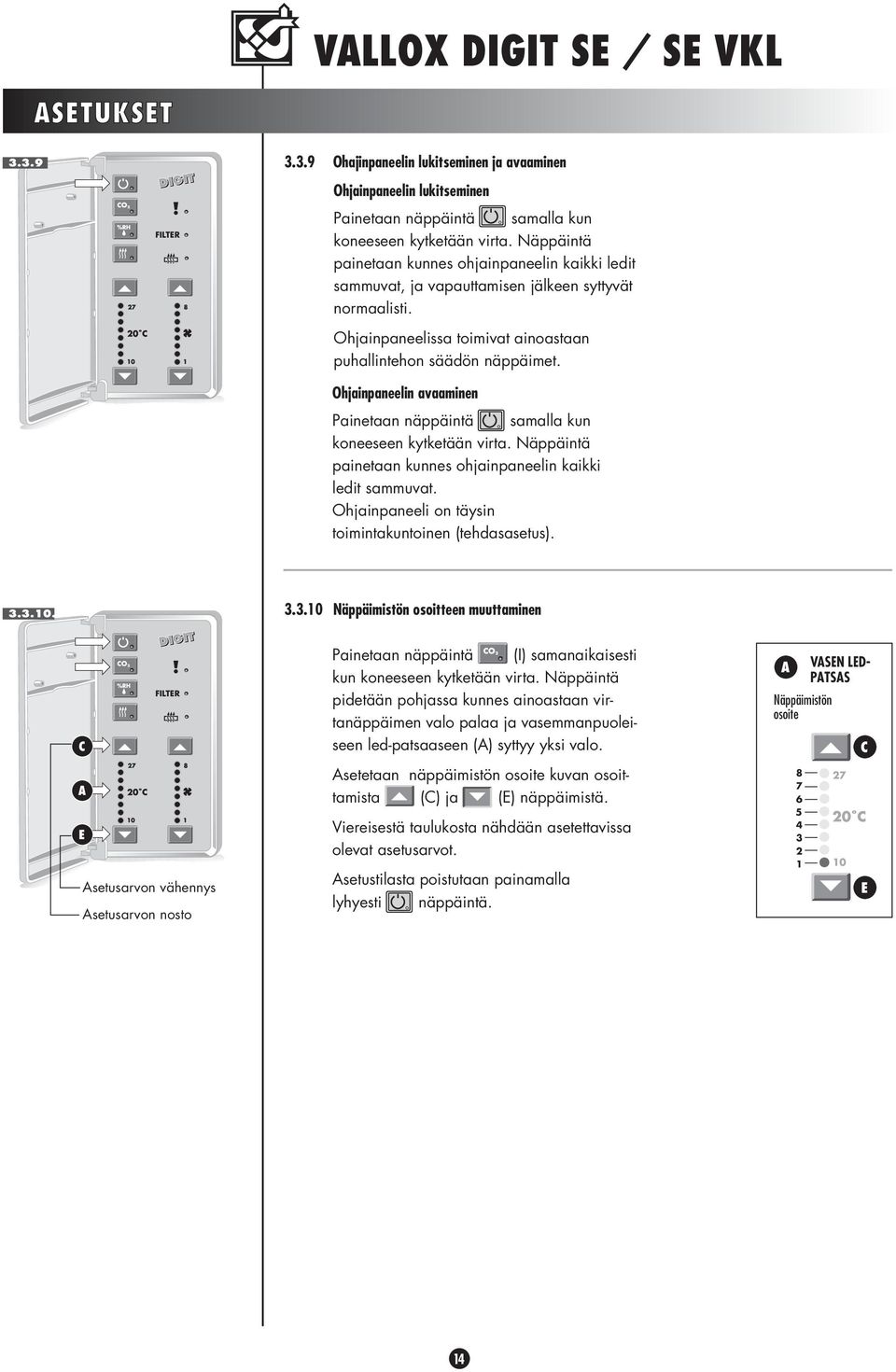

14 VLLOX DIGIT S / S VKL STUKST Ohajinpaneelin lukitseminen ja avaaminen Ohjainpaneelin lukitseminen Painetaan näppäintä samalla kun koneeseen kytketään virta. Näppäintä painetaan kunnes ohjainpaneelin kaikki ledit sammuvat, ja vapauttamisen jälkeen syttyvät normaalisti. Ohjainpaneelissa toimivat ainoastaan puhallintehon säädön näppäimet. Ohjainpaneelin avaaminen Painetaan näppäintä samalla kun koneeseen kytketään virta. Näppäintä painetaan kunnes ohjainpaneelin kaikki ledit sammuvat. Ohjainpaneeli on täysin toimintakuntoinen (tehdasasetus) Näppäimistön osoitteen muuttaminen Painetaan näppäintä (I) samanaikaisesti kun koneeseen kytketään virta. Näppäintä pidetään pohjassa kunnes ainoastaan virtanäppäimen valo palaa ja vasemmanpuoleiseen led-patsaaseen () syttyy yksi valo. VSN LD- PTSS Näppäimistön osoite setusarvon vähennys setusarvon nosto setetaan näppäimistön osoite kuvan osoittamista () ja () näppäimistä. Viereisestä taulukosta nähdään asetettavissa olevat asetusarvot. setustilasta poistutaan painamalla lyhyesti näppäintä

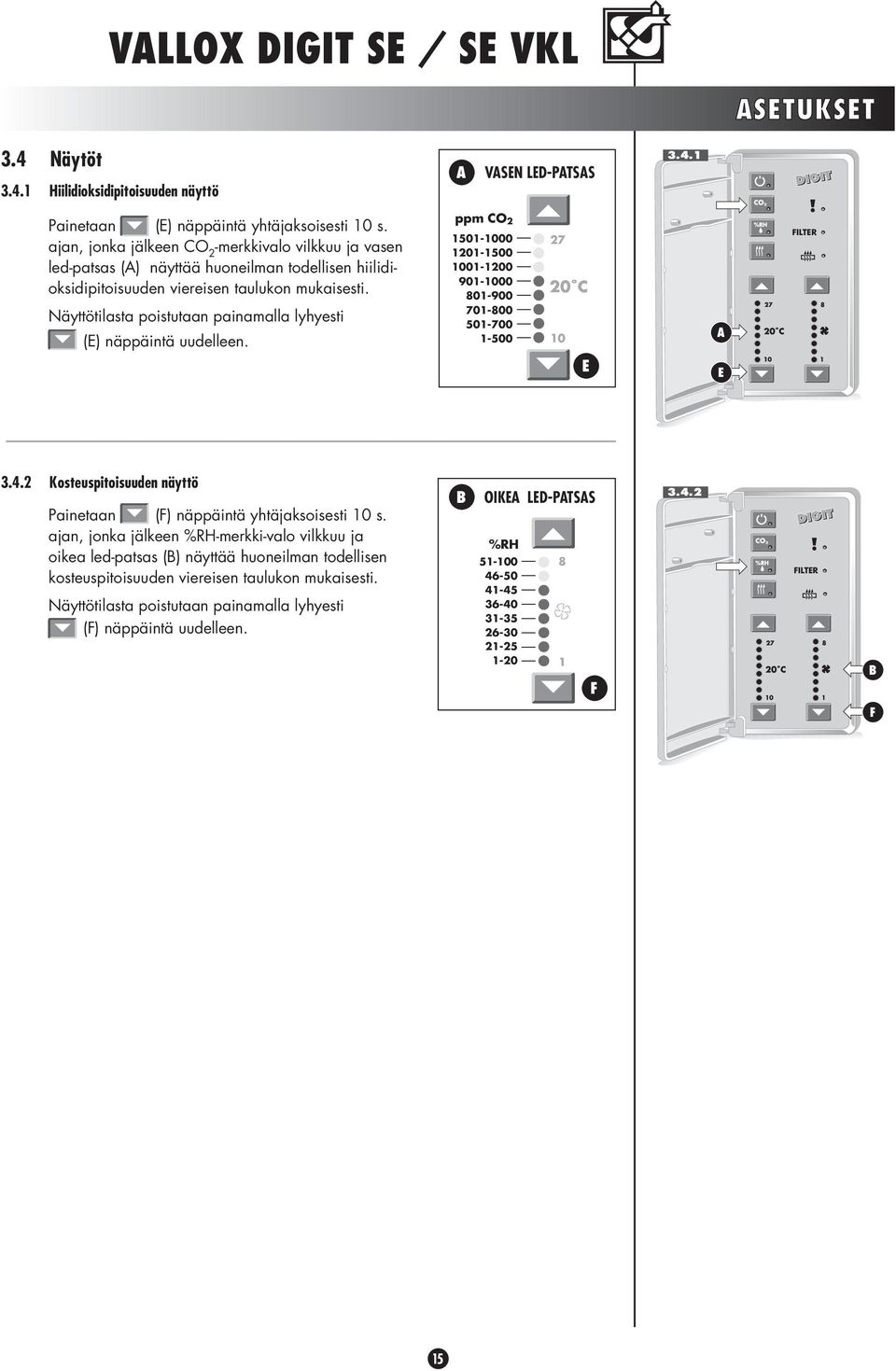

15 VLLOX DIGIT S / S VKL STUKST 3.4 Näytöt 3.4. Hiilidioksidipitoisuuden näyttö VSN LD-PTSS 3.4. Painetaan () näppäintä yhtäjaksoisesti 0 s. ajan, jonka jälkeen O 2 -merkkivalo vilkkuu ja vasen led-patsas () näyttää huoneilman todellisen hiilidioksidipitoisuuden viereisen taulukon mukaisesti. Näyttötilasta poistutaan painamalla lyhyesti () näppäintä uudelleen. ppm O Kosteuspitoisuuden näyttö Painetaan () näppäintä yhtäjaksoisesti 0 s. ajan, jonka jälkeen %RH-merkki-valo vilkkuu ja oikea led-patsas () näyttää huoneilman todellisen kosteuspitoisuuden viereisen taulukon mukaisesti. Näyttötilasta poistutaan painamalla lyhyesti () näppäintä uudelleen. OIK LD-PTSS %RH

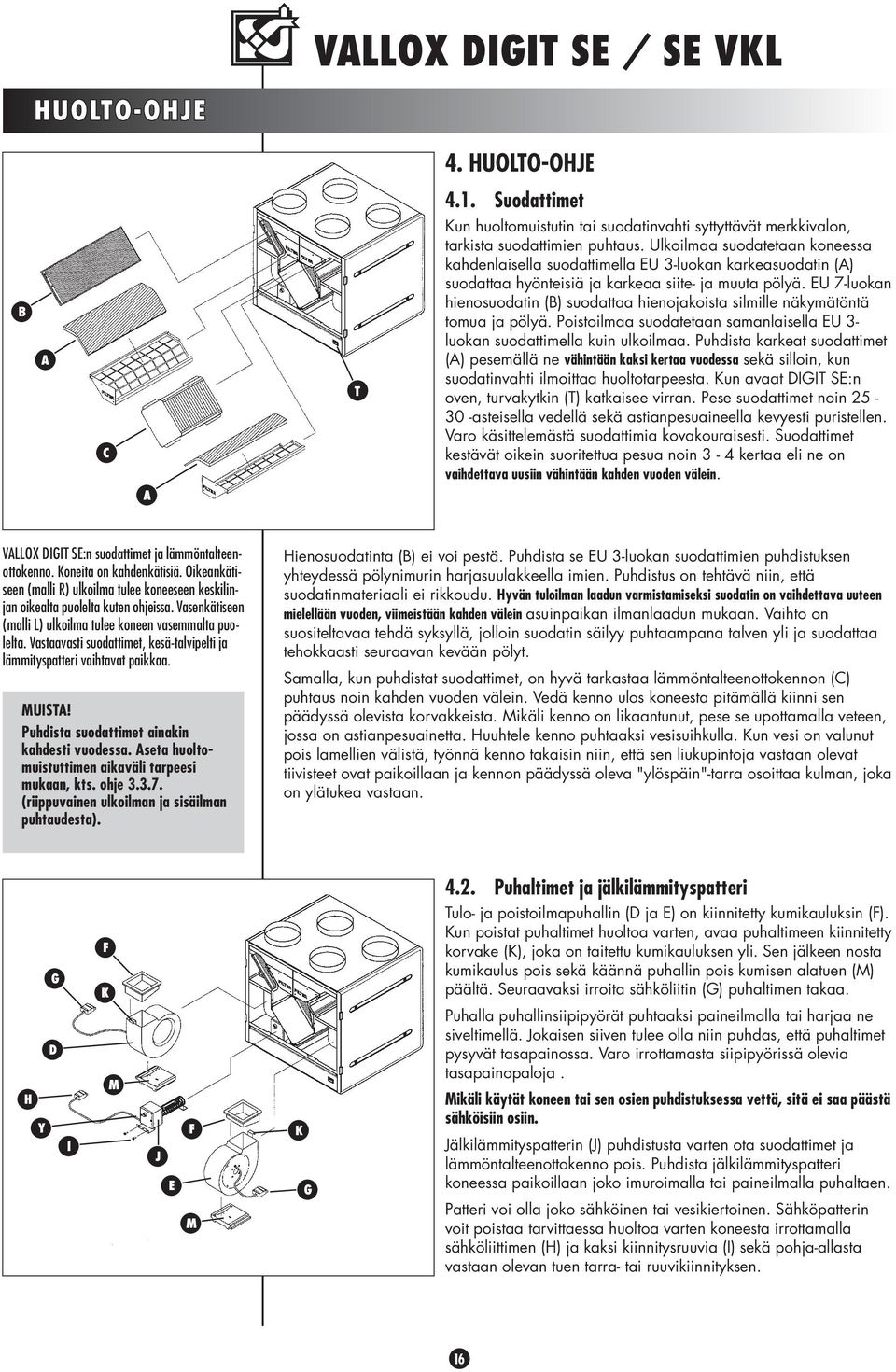

16 VLLOX DIGIT S / S VKL HUOLTO-OHJ 4. HUOLTO-OHJ 4.. Suodattimet T Kun huoltomuistutin tai suodatinvahti syttyttävät merkkivalon, tarkista suodattimien puhtaus. Ulkoilmaa suodatetaan koneessa kahdenlaisella suodattimella U 3-luokan karkeasuodatin () suodattaa hyönteisiä ja karkeaa siite- ja muuta pölyä. U 7-luokan hienosuodatin () suodattaa hienojakoista silmille näkymätöntä tomua ja pölyä. Poistoilmaa suodatetaan samanlaisella U 3- luokan suodattimella kuin ulkoilmaa. Puhdista karkeat suodattimet () pesemällä ne vähintään kaksi kertaa vuodessa sekä silloin, kun suodatinvahti ilmoittaa huoltotarpeesta. Kun avaat DIGIT S:n oven, turvakytkin (T) katkaisee virran. Pese suodattimet noin asteisella vedellä sekä astianpesuaineella kevyesti puristellen. Varo käsittelemästä suodattimia kovakouraisesti. Suodattimet kestävät oikein suoritettua pesua noin 3-4 kertaa eli ne on vaihdettava uusiin vähintään kahden vuoden välein. VLLOX DIGIT S:n suodattimet ja lämmöntalteenottokenno. Koneita on kahdenkätisiä. Oikeankätiseen (malli R) ulkoilma tulee koneeseen keskilinjan oikealta puolelta kuten ohjeissa. Vasenkätiseen (malli L) ulkoilma tulee koneen vasemmalta puolelta. Vastaavasti suodattimet, kesä-talvipelti ja lämmityspatteri vaihtavat paikkaa. MUIST! Puhdista suodattimet ainakin kahdesti vuodessa. seta huoltomuistuttimen aikaväli tarpeesi mukaan, kts. ohje (riippuvainen ulkoilman ja sisäilman puhtaudesta). Hienosuodatinta () ei voi pestä. Puhdista se U 3-luokan suodattimien puhdistuksen yhteydessä pölynimurin harjasuulakkeella imien. Puhdistus on tehtävä niin, että suodatinmateriaali ei rikkoudu. Hyvän tuloilman laadun varmistamiseksi suodatin on vaihdettava uuteen mielellään vuoden, viimeistään kahden välein asuinpaikan ilmanlaadun mukaan. Vaihto on suositeltavaa tehdä syksyllä, jolloin suodatin säilyy puhtaampana talven yli ja suodattaa tehokkaasti seuraavan kevään pölyt. Samalla, kun puhdistat suodattimet, on hyvä tarkastaa lämmöntalteenottokennon () puhtaus noin kahden vuoden välein. Vedä kenno ulos koneesta pitämällä kiinni sen päädyssä olevista korvakkeista. Mikäli kenno on likaantunut, pese se upottamalla veteen, jossa on astianpesuainetta. Huuhtele kenno puhtaaksi vesisuihkulla. Kun vesi on valunut pois lamellien välistä, työnnä kenno takaisin niin, että sen liukupintoja vastaan olevat tiivisteet ovat paikoillaan ja kennon päädyssä oleva "ylöspäin"-tarra osoittaa kulman, joka on ylätukea vastaan Puhaltimet ja jälkilämmityspatteri G K Tulo- ja poistoilmapuhallin (D ja ) on kiinnitetty kumikauluksin (). Kun poistat puhaltimet huoltoa varten, avaa puhaltimeen kiinnitetty korvake (K), joka on taitettu kumikauluksen yli. Sen jälkeen nosta kumikaulus pois sekä käännä puhallin pois kumisen alatuen (M) päältä. Seuraavaksi irroita sähköliitin (G) puhaltimen takaa. Puhalla puhallinsiipipyörät puhtaaksi paineilmalla tai harjaa ne siveltimellä. Jokaisen siiven tulee olla niin puhdas, että puhaltimet pysyvät tasapainossa. Varo irrottamasta siipipyörissä olevia tasapainopaloja. Mikäli käytät koneen tai sen osien puhdistuksessa vettä, sitä ei saa päästä sähköisiin osiin. Jälkilämmityspatterin (J) puhdistusta varten ota suodattimet ja lämmöntalteenottokenno pois. Puhdista jälkilämmityspatteri koneessa paikoillaan joko imuroimalla tai paineilmalla puhaltaen. Patteri voi olla joko sähköinen tai vesikiertoinen. Sähköpatterin voit poistaa tarvittaessa huoltoa varten koneesta irrottamalla sähköliittimen (H) ja kaksi kiinnitysruuvia (I) sekä pohja-allasta vastaan olevan tuen tarra- tai ruuvikiinnityksen. D H Y I M J M K G 6

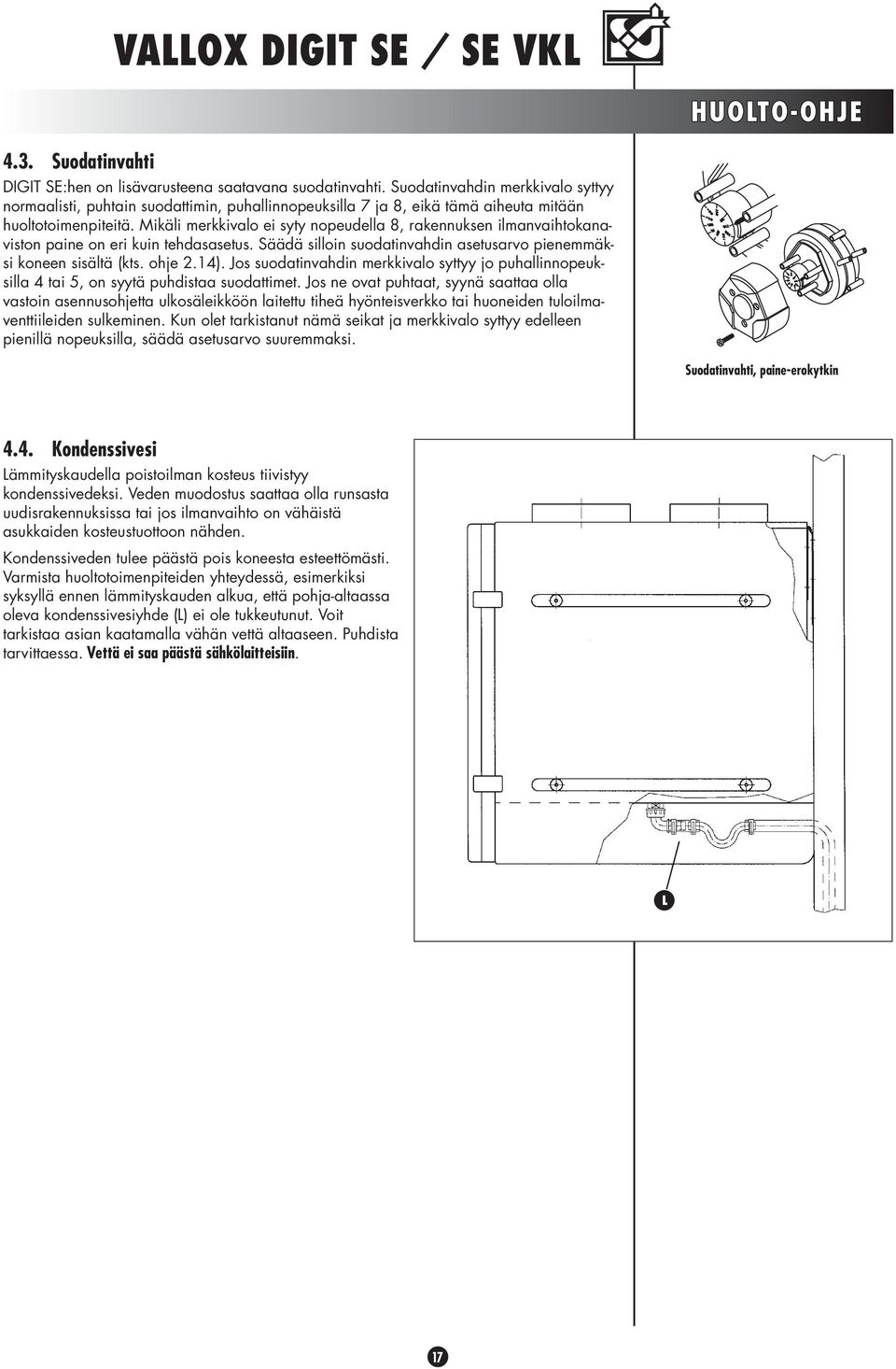

17 VLLOX DIGIT S / S VKL HUOLTO-OHJ 4.3. Suodatinvahti DIGIT S:hen on lisävarusteena saatavana suodatinvahti. Suodatinvahdin merkkivalo syttyy normaalisti, puhtain suodattimin, puhallinnopeuksilla 7 ja, eikä tämä aiheuta mitään huoltotoimenpiteitä. Mikäli merkkivalo ei syty nopeudella, rakennuksen ilmanvaihtokanaviston paine on eri kuin tehdasasetus. Säädä silloin suodatinvahdin asetusarvo pienemmäksi koneen sisältä (kts. ohje 2.4). Jos suodatinvahdin merkkivalo syttyy jo puhallinnopeuksilla 4 tai 5, on syytä puhdistaa suodattimet. Jos ne ovat puhtaat, syynä saattaa olla vastoin asennusohjetta ulkosäleikköön laitettu tiheä hyönteisverkko tai huoneiden tuloilmaventtiileiden sulkeminen. Kun olet tarkistanut nämä seikat ja merkkivalo syttyy edelleen pienillä nopeuksilla, säädä asetusarvo suuremmaksi. Suodatinvahti, paine-erokytkin 4.4. Kondenssivesi Lämmityskaudella poistoilman kosteus tiivistyy kondenssivedeksi. Veden muodostus saattaa olla runsasta uudisrakennuksissa tai jos ilmanvaihto on vähäistä asukkaiden kosteustuottoon nähden. Kondenssiveden tulee päästä pois koneesta esteettömästi. Varmista huoltotoimenpiteiden yhteydessä, esimerkiksi syksyllä ennen lämmityskauden alkua, että pohja-altaassa oleva kondenssivesiyhde (L) ei ole tukkeutunut. Voit tarkistaa asian kaatamalla vähän vettä altaaseen. Puhdista tarvittaessa. Vettä ei saa päästä sähkölaitteisiin. L 7

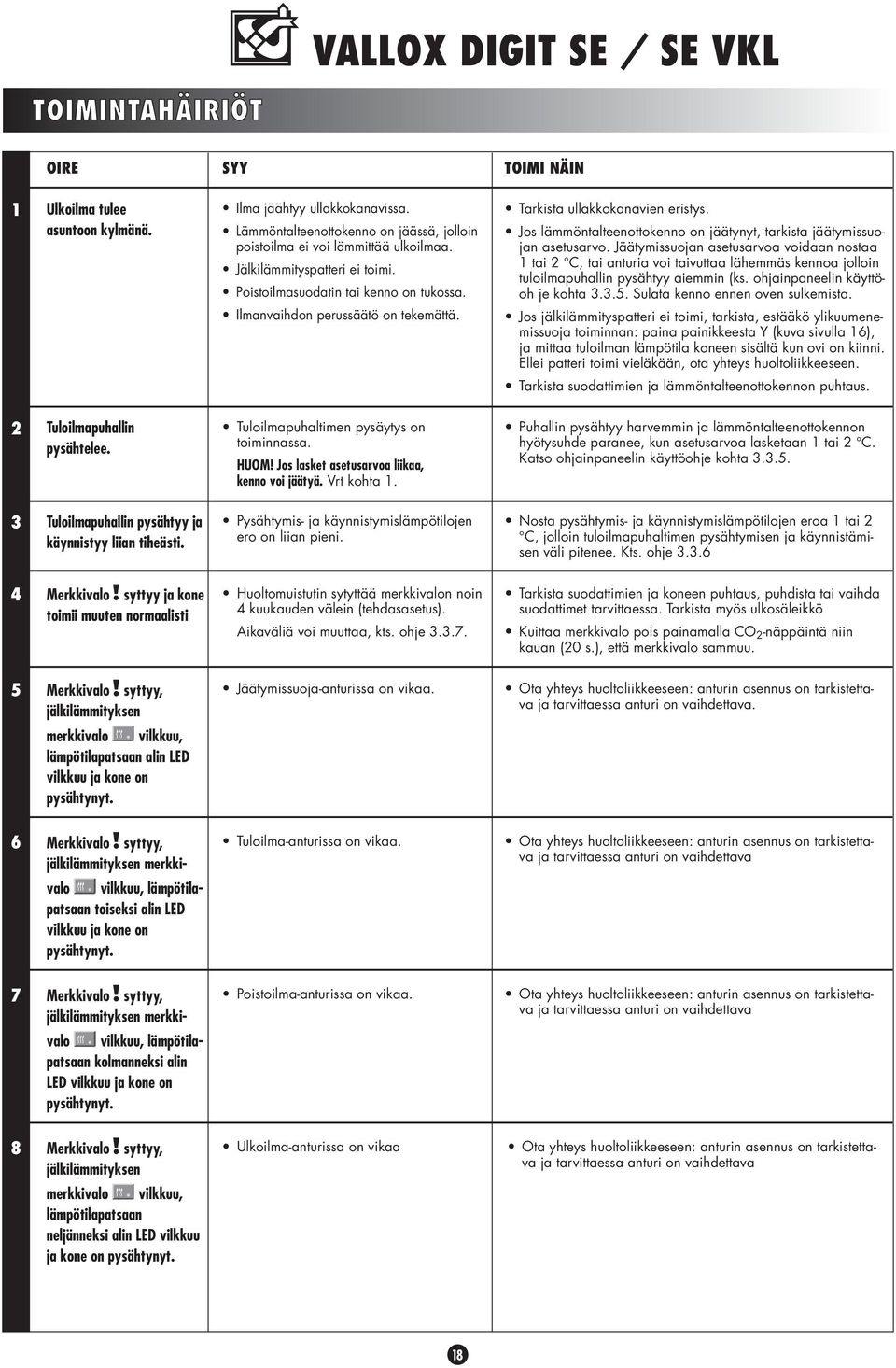

18 TOIMINTHÄIRIÖT VLLOX DIGIT S / S VKL OIR SYY TOIMI NÄIN Ulkoilma tulee asuntoon kylmänä. Ilma jäähtyy ullakkokanavissa. Lämmöntalteenottokenno on jäässä, jolloin Tarkista ullakkokanavien eristys. Jos lämmöntalteenottokenno on jäätynyt, tarkista jäätymissuojan poistoilma ei voi lämmittää ulkoilmaa. asetusarvo. Jäätymissuojan asetusarvoa voidaan nostaa Jälkilämmityspatteri ei toimi. tai 2, tai anturia voi taivuttaa lähemmäs kennoa jolloin tuloilmapuhallin pysähtyy aiemmin (ks. ohjainpaneelin käyttöoh Poistoilmasuodatin tai kenno on tukossa. je kohta Sulata kenno ennen oven sulkemista. Ilmanvaihdon perussäätö on tekemättä. Jos jälkilämmityspatteri ei toimi, tarkista, estääkö ylikuumenemissuoja toiminnan: paina painikkeesta Y (kuva sivulla 6), ja mittaa tuloilman lämpötila koneen sisältä kun ovi on kiinni. llei patteri toimi vieläkään, ota yhteys huoltoliikkeeseen. Tarkista suodattimien ja lämmöntalteenottokennon puhtaus. 2 Tuloilmapuhallin Tuloilmapuhaltimen pysäytys on Puhallin pysähtyy harvemmin ja lämmöntalteenottokennon pysähtelee. toiminnassa. hyötysuhde paranee, kun asetusarvoa lasketaan tai 2. Katso ohjainpaneelin käyttöohje kohta HUOM! Jos lasket asetusarvoa liikaa, kenno voi jäätyä. Vrt kohta. 3 Tuloilmapuhallin pysähtyy ja Pysähtymis- ja käynnistymislämpötilojen Nosta pysähtymis- ja käynnistymislämpötilojen eroa tai 2 käynnistyy liian tiheästi. ero on liian pieni., jolloin tuloilmapuhaltimen pysähtymisen ja käynnistämisen väli pitenee. Kts. ohje Merkkivalo syttyy ja kone Huoltomuistutin sytyttää merkkivalon noin Tarkista suodattimien ja koneen puhtaus, puhdista tai vaihda 4 kuukauden välein (tehdasasetus). suodattimet tarvittaessa. Tarkista myös ulkosäleikkö toimii muuten normaalisti ikaväliä voi muuttaa, kts. ohje Kuittaa merkkivalo pois painamalla O 2 -näppäintä niin kauan (20 s.), että merkkivalo sammuu. 5 Merkkivalo syttyy, Jäätymissuoja-anturissa on vikaa. Ota yhteys huoltoliikkeeseen: anturin asennus on tarkistettava ja tarvittaessa anturi on vaihdettava. jälkilämmityksen merkkivalo vilkkuu, lämpötilapatsaan alin LD vilkkuu ja kone on pysähtynyt. 6 Merkkivalo syttyy, Tuloilma-anturissa on vikaa. Ota yhteys huoltoliikkeeseen: anturin asennus on tarkistettava ja tarvittaessa anturi on vaihdettava jälkilämmityksen merkkivalo vilkkuu, lämpötilapatsaan toiseksi alin LD vilkkuu ja kone on pysähtynyt. 7 Merkkivalo syttyy, Poistoilma-anturissa on vikaa. Ota yhteys huoltoliikkeeseen: anturin asennus on tarkistettava ja tarvittaessa anturi on vaihdettava jälkilämmityksen merkkivalo vilkkuu, lämpötilapatsaan kolmanneksi alin LD vilkkuu ja kone on pysähtynyt. Merkkivalo syttyy, Ulkoilma-anturissa on vikaa Ota yhteys huoltoliikkeeseen: anturin asennus on tarkistettava ja tarvittaessa anturi on vaihdettava jälkilämmityksen merkkivalo vilkkuu, lämpötilapatsaan neljänneksi alin LD vilkkuu ja kone on pysähtynyt.

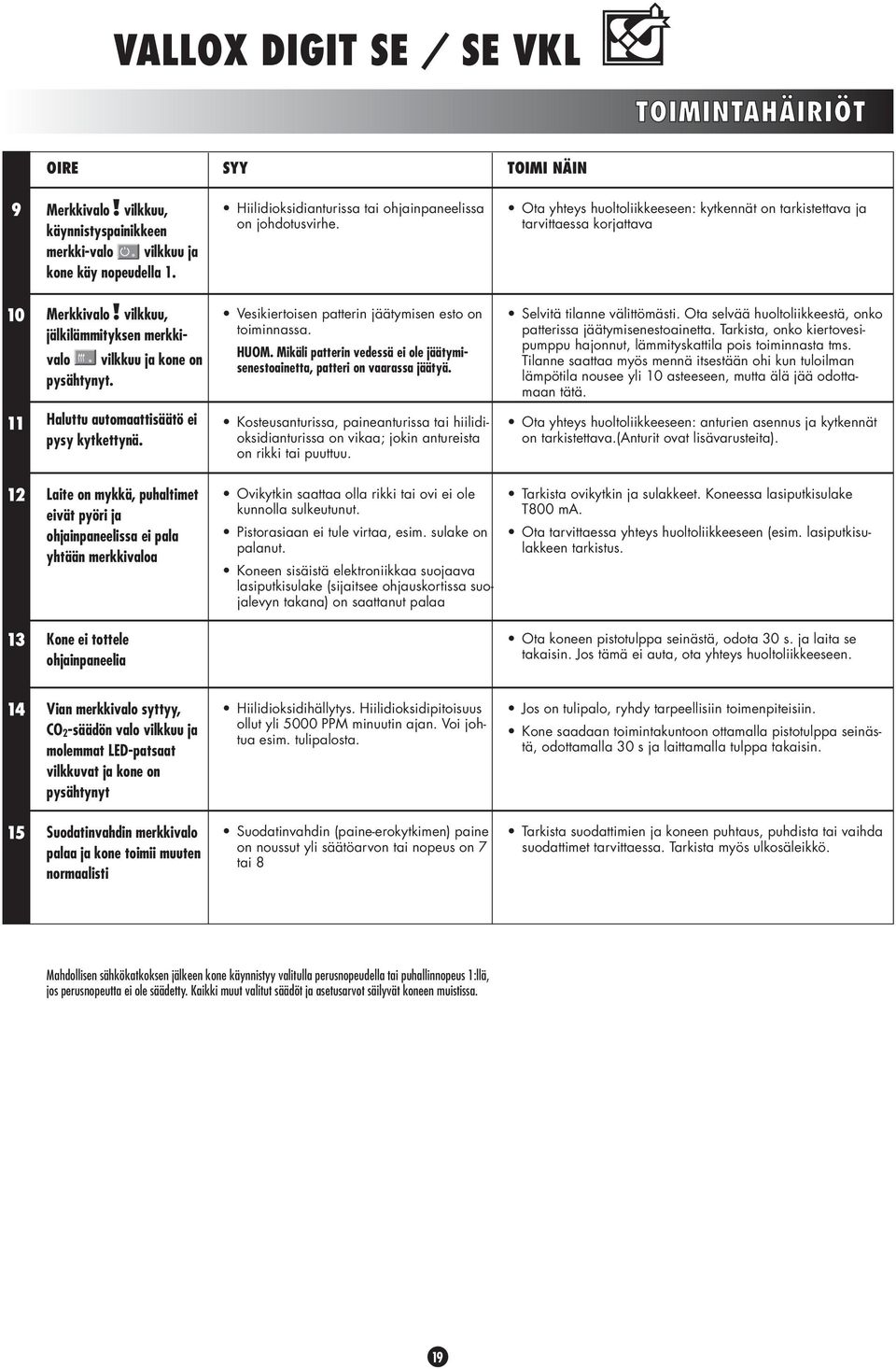

19 VLLOX DIGIT S / S VKL TOIMINTHÄIRIÖT OIR SYY TOIMI NÄIN 9 Merkkivalo vilkkuu, Hiilidioksidianturissa tai ohjainpaneelissa Ota yhteys huoltoliikkeeseen: kytkennät on tarkistettava ja on johdotusvirhe. tarvittaessa korjattava käynnistyspainikkeen merkki-valo vilkkuu ja kone käy nopeudella. 0 Merkkivalo vilkkuu, Vesikiertoisen patterin jäätymisen esto on Selvitä tilanne välittömästi. Ota selvää huoltoliikkeestä, onko jälkilämmityksen merkkivalo vilkkuu ja kone on Tilanne saattaa myös mennä itsestään ohi kun tuloilman toiminnassa. patterissa jäätymisenestoainetta. Tarkista, onko kiertovesipumppu hajonnut, lämmityskattila pois toiminnasta tms. HUOM. Mikäli patterin vedessä ei ole jäätymisenestoainetta, patteri on vaarassa jäätyä. pysähtynyt. lämpötila nousee yli 0 asteeseen, mutta älä jää odottamaan tätä. Haluttu automaattisäätö ei Kosteusanturissa, paineanturissa tai hiilidioksidianturissa on vikaa; jokin antureista on tarkistettava.(nturit ovat lisävarusteita). Ota yhteys huoltoliikkeeseen: anturien asennus ja kytkennät pysy kytkettynä. on rikki tai puuttuu. 2 Laite on mykkä, puhaltimet Ovikytkin saattaa olla rikki tai ovi ei ole Tarkista ovikytkin ja sulakkeet. Koneessa lasiputkisulake eivät pyöri ja kunnolla sulkeutunut. T00 m. ohjainpaneelissa ei pala Pistorasiaan ei tule virtaa, esim. sulake on Ota tarvittaessa yhteys huoltoliikkeeseen (esim. lasiputkisulakkeen tarkistus. palanut. yhtään merkkivaloa Koneen sisäistä elektroniikkaa suojaava lasiputkisulake (sijaitsee ohjauskortissa suojalevyn takana) on saattanut palaa 3 Kone ei tottele Ota koneen pistotulppa seinästä, odota 30 s. ja laita se ohjainpaneelia takaisin. Jos tämä ei auta, ota yhteys huoltoliikkeeseen. 4 Vian merkkivalo syttyy, Hiilidioksidihällytys. Hiilidioksidipitoisuus Jos on tulipalo, ryhdy tarpeellisiin toimenpiteisiin. O 2-säädön valo vilkkuu ja ollut yli 5000 PPM minuutin ajan. Voi johtua esim. tulipalosta. Kone saadaan toimintakuntoon ottamalla pistotulppa seinästä, odottamalla 30 s ja laittamalla tulppa takaisin. molemmat LD-patsaat vilkkuvat ja kone on pysähtynyt 5 Suodatinvahdin merkkivalo Suodatinvahdin (paine-erokytkimen) paine Tarkista suodattimien ja koneen puhtaus, puhdista tai vaihda palaa ja kone toimii muuten on noussut yli säätöarvon tai nopeus on 7 suodattimet tarvittaessa. Tarkista myös ulkosäleikkö. tai normaalisti Mahdollisen sähkökatkoksen jälkeen kone käynnistyy valitulla perusnopeudella tai puhallinnopeus :llä, jos perusnopeutta ei ole säädetty. Kaikki muut valitut säädöt ja asetusarvot säilyvät koneen muistissa. 9

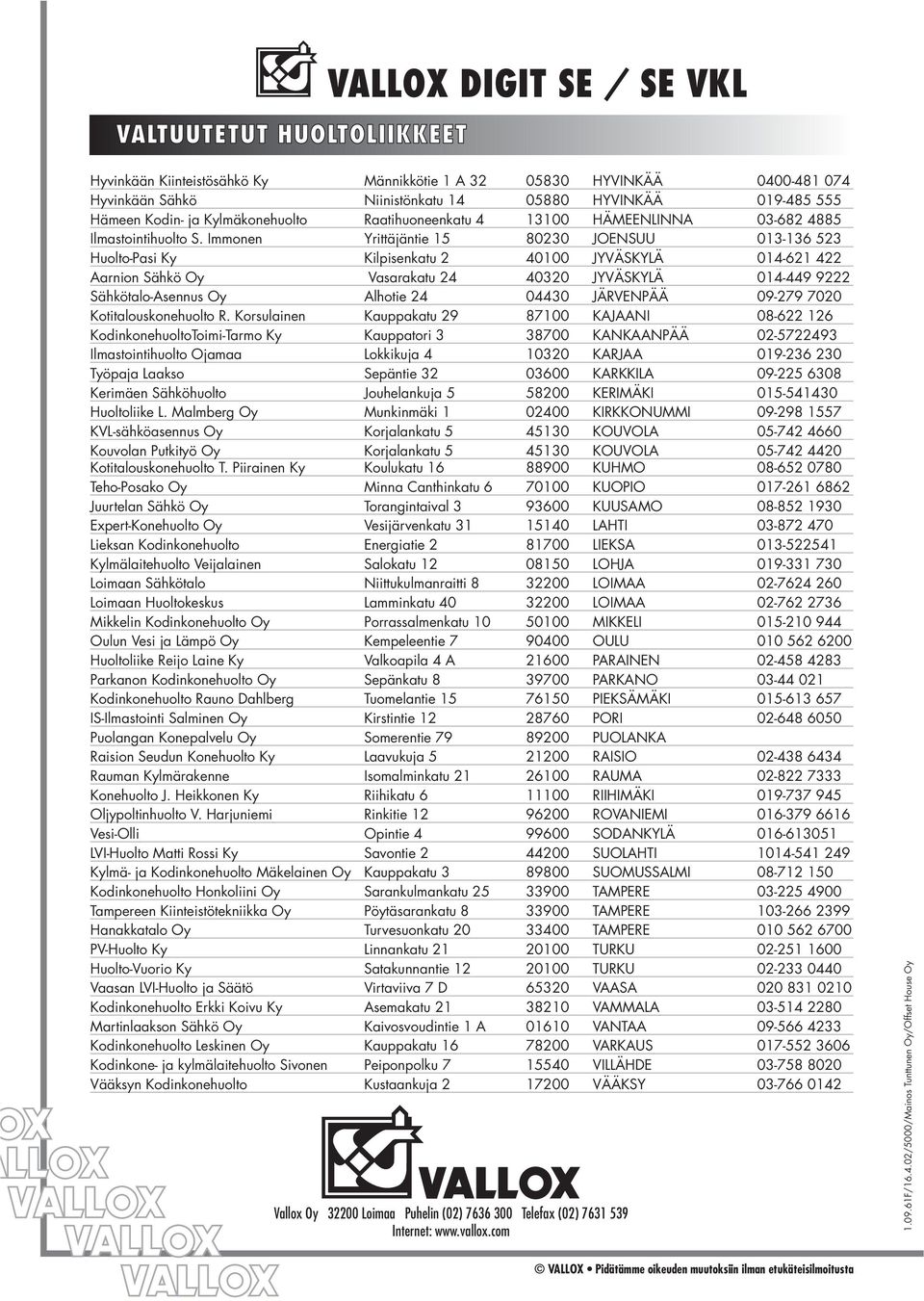

20 VLTUUTTUT HUOLTOLIIKKT VLLOX DIGIT S / S VKL Hyvinkään Kiinteistösähkö Ky Männikkötie HYVINKÄÄ Hyvinkään Sähkö Niinistönkatu HYVINKÄÄ Hämeen Kodin- ja Kylmäkonehuolto Raatihuoneenkatu HÄMNLINN Ilmastointihuolto S. Immonen Yrittäjäntie JONSUU Huolto-Pasi Ky Kilpisenkatu JYVÄSKYLÄ arnion Sähkö Oy Vasarakatu JYVÄSKYLÄ Sähkötalo-sennus Oy lhotie JÄRVNPÄÄ Kotitalouskonehuolto R. Korsulainen Kauppakatu KJNI KodinkonehuoltoToimi-Tarmo Ky Kauppatori KNKNPÄÄ Ilmastointihuolto Ojamaa Lokkikuja KRJ Työpaja Laakso Sepäntie KRKKIL Kerimäen Sähköhuolto Jouhelankuja KRIMÄKI Huoltoliike L. Malmberg Oy Munkinmäki KIRKKONUMMI KVL-sähköasennus Oy Korjalankatu KOUVOL Kouvolan Putkityö Oy Korjalankatu KOUVOL Kotitalouskonehuolto T. Piirainen Ky Koulukatu KUHMO Teho-Posako Oy Minna anthinkatu KUOPIO Juurtelan Sähkö Oy Torangintaival KUUSMO xpert-konehuolto Oy Vesijärvenkatu LHTI Lieksan Kodinkonehuolto nergiatie LIKS Kylmälaitehuolto Veijalainen Salokatu LOHJ Loimaan Sähkötalo Niittukulmanraitti LOIM Loimaan Huoltokeskus Lamminkatu LOIM Mikkelin Kodinkonehuolto Oy Porrassalmenkatu MIKKLI Oulun Vesi ja Lämpö Oy Kempeleentie OULU Huoltoliike Reijo Laine Ky Valkoapila PRINN Parkanon Kodinkonehuolto Oy Sepänkatu PRKNO Kodinkonehuolto Rauno Dahlberg Tuomelantie PIKSÄMÄKI IS-Ilmastointi Salminen Oy Kirstintie PORI Puolangan Konepalvelu Oy Somerentie PUOLNK Raision Seudun Konehuolto Ky Laavukuja RISIO Rauman Kylmärakenne Isomalminkatu RUM Konehuolto J. Heikkonen Ky Riihikatu 6 00 RIIHIMÄKI Oljypoltinhuolto V. Harjuniemi Rinkitie ROVNIMI Vesi-Olli Opintie SODNKYLÄ LVI-Huolto Matti Rossi Ky Savontie SUOLHTI Kylmä- ja Kodinkonehuolto Mäkelainen Oy Kauppakatu SUOMUSSLMI Kodinkonehuolto Honkoliini Oy Sarankulmankatu TMPR Tampereen Kiinteistötekniikka Oy Pöytäsarankatu TMPR Hanakkatalo Oy Turvesuonkatu TMPR PV-Huolto Ky Linnankatu TURKU Huolto-Vuorio Ky Satakunnantie TURKU Vaasan LVI-Huolto ja Säätö Virtaviiva 7 D VS Kodinkonehuolto rkki Koivu Ky semakatu VMML Martinlaakson Sähkö Oy Kaivosvoudintie 060 VNT Kodinkonehuolto Leskinen Oy Kauppakatu VRKUS Kodinkone- ja kylmälaitehuolto Sivonen Peiponpolku VILLÄHD Vääksyn Kodinkonehuolto Kustaankuja VÄÄKSY Vallox Oy Loimaa Puhelin (02) Telefax (02) Internet: Tunttunen Oy/Offset House Oy VLLOX Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta
