1 Kosketukseton CareTemp lämpömittari Käyttöohjeet

2 2018 Welch Allyn. Kaikki oikeudet pidätetään. Tuotteen ostaja saa kopioida tämän julkaisun siinä kuvatun tuotteen käytön tueksi ainoastaan sisäiseen käyttöön Welch Allynin toimittamalta tallennusvälineeltä. Tämän käyttöoppaan osittainenkin muunlainen käyttö, jäljentäminen tai jakelu on kielletty ilman Welch Allynin lupaa. Welch Allyn ei vastaa mistään vahingoista, eikä mistään tuotteen laittomasta käytöstä tai väärinkäytöstä, jotka saattavat johtua siitä, että tuotetta ei ole käytetty tässä käyttöoppaassa annettujen ohjeiden, varotoimien, varoitusten tai ilmoitetun käyttötarkoituksen mukaisesti. Varotoimi Yhdysvaltain liittovaltion lain mukaan tässä oppaassa nimetyn laitteen myynti on sallittua ainoastaan lääkäreille tai lääkärin määräyksestä. Tässä tuotteessa olevan ohjelmiston tekijänoikeudet 2018 omistaa Welch Allyn tai sen jälleenmyyjät. Kaikki oikeudet pidätetään. Ohjelmisto on suojattu Yhdysvaltojen tekijänoikeuslailla ja kansainvälisillä sopimuksilla, joita sovelletaan maailmanlaajuisesti. Näiden lakien mukaan käyttöoikeuden haltijalla on oikeus käyttää tähän laitteeseen kuuluvan ohjelmiston kopiota tuotteen, johon se on sulautettu, käyttötarkoituksen mukaisesti. Ohjelmistoa ei saa kopioida, purkaa, muuntaa lähdekoodiksi, mukauttaa tai muulla tavalla tuottaa ihmiselle ymmärrettävään muotoon. Kyseessä ei ole ohjelmiston tai sen kopion myynti; kaikki ohjelmiston oikeudet ja omistajuus säilyvät Welch Allynillä tai sen myyjillä. Tietoja kaikista Welch Allyn -tuotteista saa soittamalla Welch Allynin tekniseen tukeen ( support) tai käymällä verkkosivuilla osoitteessa OHJE , versio B Muokattu: Tämä käyttöopas koskee kosketuksetonta lämpömittaria AViTA Corporation 9F., No. 78, Sec. 1 Kwang-Fu Rd., San-Chung District, New Taipei City, Taiwan Wellkang Ltd 29 Harley St. W1G 9QR London, U.K.

3 iii Sisältö Symbolit... 1 Johdanto... 3 Käyttötarkoitus... 3 Yleiset varoitukset ja varotoimet... 3 Lämpömittarin käyttö... 7 Painikkeiden toiminnot... 7 Lämpötilan mittaaminen... 8 Mittausarvon hakeminen muistista... 9 Ajastimen käyttö... 9 Lämpötila-asteikon vaihtaminen... 9 Vianmääritys ja virhesanomat Huolto Paristojen vaihtaminen Lämpömittarin puhdistus ja desinfiointi Kalibroinnin testaus Hävittäminen Tekniset tiedot Ohjeet ja valmistajan ilmoitukset Sähkömagneettinen yhdenmukaisuus (EMC) Päästö- ja häiriönsietotiedot Takuu... 25

4 iv Sisältö Kosketukseton CareTemp -lämpömittari

5 1 Symbolit Ohjeiden symbolit VAROITUS Varoitusmerkinnät tässä käyttöohjeessa viittaavat tiloihin tai käytäntöihin, jotka voivat aiheuttaa sairauden, loukkaantumisen tai kuoleman. Lisätietoja on käyttöohjeissa. Käyttöohjeista on kopio tässä verkkosivustossa. Painetun version käyttöohjeista voi tilata Welch Allyniltä toimitettuna 7 päivän sisällä. Varotoimi Varotoimimerkinnät tässä käyttöohjeessa viittaavat tiloihin tai käytäntöihin, jotka voivat vahingoittaa laitteistoja tai muuta aineellista omaisuutta tai aiheuttaa tietojen katoamista. Tämä määritelmä koskee sekä keltaisia että mustavalkoisia symboleja. Lääkinnällisiä laitteita koskevan direktiivin 93/42/ETY mukainen. Kuljettamista, varastointia ja ympäristöä koskevat symbolit Sallittu lämpötila Suojeltava kosteudelta Tämä laite tulee hävittää sen käyttöiän jälkeen paikallisten lakien mukaan. Särkyvää Sallittu suhteellinen kosteus IP22 Tämä tuote täyttää IP22-luokituksen mukaiset turvallisuutta ja toimintaa koskevat perusvaatimukset (IP22: suojaus kiinteitä kappaleita ja ylhäältä tulevaa vettä vastaan)

6 2 Symbolit Kosketukseton CareTemp -lämpömittari Muut symbolit Valmistaja Tilaus-/tuotenumero Tuotetunnus Valtuutettu edustaja Euroopassa Kansainvälinen tuotenumero Sarjanumero ETL CLASSIFIED Täyttää seuraavien vaatimukset: AAMI STD ES , IEC STD , ISO STD Sertifioitu seuraavien mukaiseksi: CSA STD C22.2 NO , NO , No BF-tyyppimerkitty osa Ilmaisinsymbolit Lääkärin määräyksestä tai terveydenhuollon ammattihenkilön tilauksesta Yksi lyhyt merkkiääni ilmaisee painikkeen painalluksen Kolme merkkiääntä ilmaisee prosessin päättymisen Kaksi sekuntia kestävä merkkiääni ilmaisee virheen Akun tason ilmaisimet prosenttia akun käytettävissä olevasta kapasiteetista jäljellä Noin mittausta prosenttia akun käytettävissä olevasta kapasiteetista jäljellä Noin 880 mittausta prosenttia akun käytettävissä olevasta kapasiteetista jäljellä Noin mittausta prosenttia akun käytettävissä olevasta kapasiteetista jäljellä Noin 200 mittausta 10 0 prosenttia akun käytettävissä olevasta kapasiteetista jäljellä Kun akkusymboli vilkkuu, mittauksia ei voi tehdä

7 3 Johdanto Käyttötarkoitus Kosketukseton CareTemp -lämpömittari on sairaalanormit täyttävä laite, joka suunniteltu ammattikäyttöön ihmiskehon lämpötilan ajoittaiseen mittaukseen kaikenikäisille potilaille. Yleiset varoitukset ja varotoimet Varoituksia ja varotoimia saattaa näkyä lämpömittarissa, tuotepakkauksessa, kuljetuslaatikossa tai tässä asiakirjassa. Lämpömittari on turvallinen potilaille ja kliinikoille tässä oppaassa annettujen ohjeiden, varoitusten ja varotoimien mukaan käytettynä. Esitä kaikilla laitteen käyttäjille tämän yhteenvedon sisältämät yleiset turvaohjeet ennen lämpömittarin käyttöä. Varoituksia ja varotoimia koskevia ilmoituksia on myös muualla tässä oppaassa. Jos tämän oppaan varoituksia ei ymmärretä ja noudateta, seurauksena voi olla potilaan sairastuminen, loukkaantuminen tai kuolema. Jos tämän oppaan varotoimia koskevia huomautuksia ei ymmärretä tai noudateta, seurauksena voi olla laite- tai omaisuusvahinko tai potilastietojen menetys. VAROITUS Potilasturvallisuus. Lämpömittari on suunniteltu ihmiskehon lämpötilan ajoittaiseen mittaukseen, ja sitä voi käyttää kaikenikäisille henkilöille. Seuraavat suositukset on otettava tarkasti huomioon tuotetta käytettäessä. Toimet, jotka eivät ole näiden suositusten mukaisia tai joissa näitä ei oteta huomioon, voivat johtaa henkilövahinkoon tai vaikuttaa lämpömittarin mittaustarkkuuteen. VAROITUS Potilasturvallisuus. Jos jonkin mittauksen tarkkuus on epävarmaa, tarkista potilaan kehon lämpötila jollain toisella menetelmällä ja tarkista sitten, toimiiko laite oikein. VAROITUS Turvallisuusriski. Lämpömittarin paristo on ehdottomasti pidettävä poissa lasten ulottuvilta, koska pariston nielaisemisesta voi olla seurauksena myrkytys tai muita vakavia terveysvaaroja. VAROITUS Turvallisuusriski. Hävitä paristot aina soveltuvien lakien ja määräysten mukaan.

8 4 Johdanto Kosketukseton CareTemp -lämpömittari VAROTOIMI Käytä vain tässä käyttöoppaassa määritettyä mallia olevia uusia paristoja. Uusien ja vanhojen paristojen käyttäminen sekaisin lyhentää paristojen käyttöikää. VAROTOIMI Älä käytä ladattavia paristoja, koska ne voivat olla heikkolaatuisia ja lyhytkestoisia. Ladattavien paristojen käyttö voi heikentää laitteen suorituskykyä. VAROTOIMI Vuotavat paristot voivat vahingoittaa laitetta. Poista paristot, jos laitteen on tarkoitus olla käyttämättä pitkään (esimerkiksi useita kuukausia). VAROTOIMI Jos paristo on vuotanut, käytä suojakäsineitä ja puhdista paristolokero kuivalla kangasliinalla. VAROTOIMI Yhdysvaltain liittovaltion lain mukaan tässä oppaassa nimetyn laitteen myynti on sallittua ainoastaan terveydenhuollon ammattihenkilöille. VAROTOIMI Jotta lämpötilan mittaustulokset pysyisivät tarkkoina, on tärkeää käyttää oikeaa mittausetäisyyttä, 4 6 cm potilaan otsasta. VAROTOIMI Laitteeseen ei saa tehdä luvattomia muutoksia. Älä muokkaa laitetta millään tavalla ilman valmistajalta etukäteen saatua suostumusta. VAROTOIMI Epätarkkojen mittaustulosten välttämiseksi varmista ennen käyttöä, että lämpömittarin infrapuna-anturin linssi on puhdas ja ehjä. VAROTOIMI Vältä koskemasta sormilla suoraan infrapuna-anturin linssiin. VAROTOIMI Älä altista lämpömittaria äärimmäisille lämpötiloille tai ilmankosteudelle. Noudata aina tässä käyttöoppaassa annettuja ohjeita. Ei saa altistaa suoralle auringonvalolle. VAROTOIMI Lämpömittari EI OLE vedenkestävä. VAROTOIMI Vältä pudottamasta laitetta. VAROTOIMI Älä puhdista autoklaavissa. Tee ainoastaan tässä oppaassa kuvatut puhdistustoimet. Huomautus Sekä potilaan että lämpömittarin tulee olla samoissa ympäristöolosuhteissa ainakin 30 minuuttia ennen kutakin mittausta. Huomautus Vältä lämpötilan mittaamista ainakin 30 minuuttia liikunnan, kylpemisen, uimisen, syömisen ja juomisen sekä ulkona oleskelun jälkeen. Huomautus Odota vähintään 1 minuutti lämpötilan mittausten välillä. Liian tihein välein tehdyt mittaukset voivat tuottaa epätarkkoja lämpötilalukemia. Huomautus Jos sinulla on kysyttävää laitteen asetuksista, käytöstä tai huollosta, Ota yhteyttä Welch Allyniin tai paikalliseen Welch Allynin myyntiedustajaan. Huomautus Vältä osoittamasta infrapuna-anturilla mitään muuta lämmönlähdettä kuin potilasta. Se voi vaikuttaa potilaan mittaustuloksiin. Huomautus Vältä altistamasta laitetta ulkoisille lämmönlähteille. Se voi vaikuttaa potilaan mittaustuloksiin.

9 Käyttöohjeet Johdanto 5 Huomautus Jos mahdollista, mittaukset tulee aina tehdä osoittamalla infrapuna-anturilla samaa otsan aluetta. Eri kohdista, ohimoilta tai eri puolilta päätä mitatut lämpötilat voivat vaihdella huomattavasti. Huomautus Jos lämpömittaria pidetään kädessä liian pitkään tai laite altistuu ulkoisille lämmönlähteille, seurauksena voi olla epätarkkoja lämpötilalukemia. Tällöin mitattu kehon lämpötilalukema voi olla todellista arvoa korkeampi tai matalampi.

10 6 Johdanto Kosketukseton CareTemp -lämpömittari

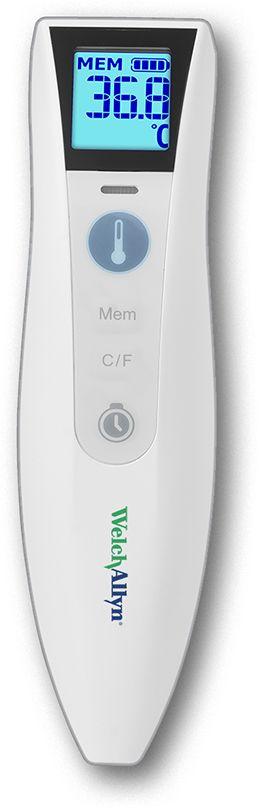

11 7 Lämpömittarin käyttö Painikkeiden toiminnot 1. Näyttö 4. Muisti 2. LED-palkki 5. C/F (Celsius/Fahrenheit) 3. Mittaus 6. Pulssiajastin

12 8 Lämpömittarin käyttö Kosketukseton CareTemp -lämpömittari Lämpötilan mittaaminen 1. Kytke virta lämpömittariin painamalla Measure (Mittaus) -painiketta. Kun laite on valmis, näytössä näkyy yksi viiva ja laite antaa äänimerkin. 2. Pidä lämpömittaria 4 6 senttimetrin etäisyydellä potilaan otsasta ja tähtää kulmakarvojen väliin. Huomautus Jos kulmakarvojen välinen alue on karvainen, hikinen tai likainen, puhdista alue ja odota 10 minuuttia ennen mittausta. Huomautus Pidä lämpömittari ja otsa paikoillaan mittauksen aikana. Liikkuminen voi vaikuttaa mittaustulokseen. 3. Paina Measure (Mittaus) -painiketta. Siirrä laitetta hitaasti otsaa kohti tai poispäin otsasta. Näytössä näkyy vilkkuva nuoli, kunnes oikea etäisyys on saavutettu. Huomautus Kun olet painanut Measure (Mittaus) -painiketta, lämpömittarilla on 20 sekuntia aikaa tallentaa mittaustulos. Jos painat Measure (Mittaus) -painiketta uudelleen, ennen kuin 20 sekuntia on kulunut, prosessi alkaa uudelleen alusta. Jos mittaus ei ole valmis 20 sekunnissa, laitteen näytössä näkyy teksti Err. Aloita prosessi uudelleen painamalla Measure (Mittaus) -painiketta. 4. Kun oikea etäisyys on saavutettu, LED-palkkiin syttyy valo, laite antaa kolme äänimerkkiä ja mittaustulos näkyy näytössä. Toista prosessi palaamalla vaiheeseen 2. Huomautus Valmis mittaustulos tai teksti Err näkyy näytössä 3 sekunnin ajan. Kolmen sekunnin jälkeen lämpömittari palaa valmiustilaan. 5. Lämpömittarin virta katkeaa automaattisesti, kun laite on 10 sekuntia käyttämättömänä.

13 Käyttöohjeet Lämpömittarin käyttö 9 Mittausarvon hakeminen muistista Ajastimen käyttö Painamalla muistipainiketta (MEM) näyttöön tulee muistissa oleva lämpötila-arvo sekä MEM-ilmaisin. Muisti on käytettävissä virran ollessa katkaistuna, silloin kun näytössä ei näy lämpötila-arvoa sekä heti uuden mittauksen jälkeen, jos arvoa on tarpeen verrata edelliseen lukemaan. Kun lämpömittarin virta katkeaa tai uusi mittaus aloitetaan, viimeksi otettu lämpötila tallentuu muistiin. 1. Paina MEM-painiketta ja vapauta painike. Lämpömittarin muistiin tallentunut lämpötila-arvo näkyy nestekidenäytössä 10 sekunnin ajan. 2. Jos MEM-painiketta pidetään painettuna 3 sekunnin ajan, näytössä näkyvä mittausarvo tallentuu muistiin ja näyttö tyhjenee. Lämpömittari antaa kolme äänimerkkiä merkkinä siitä, että mittausarvo on siirretty muistiin, lämpömittari on valmiina uuteen mittaukseen ja näyttö on tyhjennetty. Huomautus Mittausarvoa ei tarvitse tallentaa muistiin itse. Uusi lukema siirtyy automaattisesti muistiin, kun lämpömittarin virta katkeaa tai uusi mittaus aloitetaan. 1. Paina Timer (Ajastin) -painiketta ja vapauta painike. Ajastin on aktivoitu. Laite antaa äänimerkin 0, 15, 45 ja 60 sekunnin kuluttua. 2. Voit lopettaa toiminnon koska tahansa painamalla Timer (Ajastin) -painiketta uudelleen. Lämpömittarin virta katkeaa automaattisesti kaksi sekuntia 60 sekunnin jakson päättymisen jälkeen. Lämpötila-asteikon vaihtaminen 1. Painamalla C/F -näppäintä voit tarkastella mittausarvoa tilapäisesti vaihtoehtoisella lämpötila-asteikolla. Asteikon muuntotoiminto on käytettävissä aina, kun lämpötila-arvo näkyy näytössä, ja sen avulla voi toistuvasti siirtyä lämpötila-asteikosta toiseen. 2. Jos haluat vaihtaa oletusasteikon, pidä sekä MEM- että C/F-painiketta painettuna 3 sekunnin ajan. Kolme äänimerkkiä ilmaisee, että asetus on vaihdettu. Vaihtoehtoinen asetikko pysyy käytössä, kunnes jokin seuraavista tapahtumista palauttaa käyttöön lämpömittarin oletusasteikon: C/F-painiketta painetaan uudelleen. Laitteella tehdään seuraava mittaus. Laitteella tehdään jokin muu toiminto. Lämpömittarin virta katkeaa.

14 10 Lämpömittarin käyttö Kosketukseton CareTemp -lämpömittari

15 11 Vianmääritys ja virhesanomat Näytössä näkyvä virhesanoma Mahdollinen syy Suositeltu toimenpide Lämpömittarin etäisyys potilaasta on sallitun alueen ulkopuolella Mittaa arvo uudelleen ja varmista, että lämpömittari on 4 6 senttimetrin etäisyydellä potilaan otsan keskiosasta, kulmakarvojen väliseltä alueelta. Huoneen lämpötila on sallitun alueen (16 40 C) ulkopuolella. Siirry huoneeseen, jonka lämpötila on sallitulla alueella, ja anna lämpömittarin tasaantua 30 minuuttia. Mittausarvo on alle 34 C Mittaa arvo uudelleen. Noudata kohdassa "Lämpötilan mittaaminen" annettuja ohjeita. Mittausarvo on yli 43 C Mittaa arvo uudelleen. Noudata kohdassa "Lämpötilan mittaaminen" annettuja ohjeita. Näytössä vilkkuva paristosymboli Paristojen virta on vähissä Vaihda paristot kahteen uuteen AAA (LR03) -alkaliparistoon. Tyhjä näyttö Lämpömittari ei saa virtaa Varmista, että paristot on asetettu paikalleen oikein. Jos lämpömittari ei edelleenkään toimi, ota yhteys paikalliseen Welch Allyn - huoltokeskukseen tai myyntiedustajaan.

16 12 Vianmääritys ja virhesanomat Kosketukseton CareTemp -lämpömittari

17 13 Huolto Paristojen vaihtaminen Lämpömittarin mukana toimitetaan kaksi AAA (LR03) -paristoa. Vaihda niiden tilalle kaksi uutta AAA (LR03) -paristoa, kun näytössä näkyy vilkkuva paristosymboli. 1. Avaa paristolokeron kannessa oleva ruuvi ristipääruuvitaltalla. 2. Työnnä paristolokeron kansi auki ja poista paristot. 3. Vaihda tilalle uudet paristot. Varmista, että paristot on asetettu paristolokeron sisäpuolella olevien ohjeiden mukaisesti. 4. Aseta paristolokeron kansi takaisin paikoilleen ja kiristä paristolokeron kannessa oleva ruuvi. Poista paristot, jos lämpömittarin on tarkoitus olla varastossa pitkään. Lämpömittarin puhdistus ja desinfiointi Lämpömittarin puhdistukseen ja desinfiointiin voidaan käyttää seuraavaa menetelmää. VAROTOIMI Lämpömittaria ei saa upottaa veteen tai muuhun nesteeseen VAROTOIMI Puhdistamiseen ei saa käyttää hankausaineita, ohenteita tai bentseeniä eikä instrumenttia saa koskaan upottaa veteen tai muuhun puhdistusnesteeseen. VAROTOIMI Lämpömittarin skannausalueelle tai muuhun avoimeen pintaan ei saa koskea millään terävällä esineellä. VAROTOIMI Käytä ainoastaan hyväksyttyjä puhdistus- ja desinfiointiaineita. Muiden aineiden käyttö voi vaurioittaa laitteen osia. VAROTOIMI Älä käytä linssin puhdistukseen muita kemiallisia aineita kuin isopropyylialkoholia tai etyylialkoholia. Anturin ikkunan puhdistus Kostuta vanupuikko tai kangasliina kevyesti isopropyyli- tai etyylialkoholilla ja pyyhi varovasti linssin pinta vaakasuorilla (ei pyörivillä) liikkeillä. Vältä koskemasta linssiin muuten kuin tarvittaessa puhdistuksen yhteydessä.

18 14 Huolto Kosketukseton CareTemp -lämpömittari Lämpömittarin puhdistus Pyyhi lämpömittari varovasti puhtaaksi käyttämällä esikostutettua pyyhettä tai hyväksytyllä puhdistusaineella kevyesti kostutettua pehmeää kangasliinaa. Lämpömittarin desinfiointi Desinfioi lämpömittari käyttämällä esikostutettua pyyhettä tai hyväksytyllä desinfiointiaineella kevyesti kostutettua pehmeää kangasliinaa. Toimi valmistajan ohjeiden mukaisesti. Huomautus Odota puhdistuksen tai desinfioinnin jälkeen ainakin 10 minuuttia ennen seuraavaa mittausta. Hyväksytyt puhdistusaineet Käytä lämpömittarin puhdistukseen vain seuraavia hyväksyttyjä puhdistusaineita: CaviWipes Sani-Cloth Plus Super Sani-Cloth Super HDQ L10 Cleancide Clorox HealthCare Bleach Germicidal Cleaner Sani-Cloth Bleach Virex II (256) Oxiver Tb Clinell Universal Wipe -yleispyyhkeet Accel INTERVention Accel TB Tuffie5-puhdistusliinat 70-prosenttinen IPA 10-prosenttinen valkaisuaine (0,5 1-prosenttinen natriumhypokloriitti) Desko Muiden puhdistusaineiden yhteensopivuutta voidaan arvioida ajoittain. Jos käyttämäsi puhdistusaine ei ole luettelossa, tarkista Welch Allyniltä, onko muita puhdistusaineita hyväksytty käyttöön. Welch Allyn on validoinut nämä ohjeet ja varmistanut, että lämpömittarin voi valmistella näiden ohjeiden mukaisesti uudelleenkäyttöä varten. Varmista, että henkilökunnan käytettävissä olevilla laitteilla ja materiaaleilla suorittama puhdistus ja desinfiointi tuottaa toivotun tuloksen. Tämä saattaa edellyttää käytännön prosessin validointia ja jatkuvaa valvontaa. Kalibroinnin testaus Lämpömittari on kalibroitu tehtaalla. Jos lämpömittari toimii tässä annettujen ohjeiden mukaan, sitä ei tarvitse säätää säännöllisesti uudelleen. Nämä suositukset eivät korvaa lakisääteisiä vaatimuksia. Noudata aina laitteen mittaustulosten, toimintojen ja tarkkuuden valvontaa koskevia lakisääteisiä vaatimuksia. Nämä pakolliset valvontatoimet määräytyvät laitteen käyttöpaikassa voimassa olevien lakien, direktiivien ja määräysten mukaan.

19 Käyttöohjeet Huolto 15 Hävittäminen Lämpömittari Lämpömittari ei sisällä vaarallisia aineita. Laitteen voi hävittää ilman haittaa ympäristölle. Poista paristot ennen hävittämistä. Paristo Hävitä tyhjät paristot paikallisten lakien ja määräysten mukaan.

20 16 Huolto Kosketukseton CareTemp -lämpömittari

21 17 Tekniset tiedot Tyyppi Kosketukseton infrapunalämpömittari Mallinro NT18, REF , # Näytettävä lämpötila-alue Näytön tarkkuus C (93,2 109,4 F) 0,1 C (0,1 F) Työskentelytarkkuus ±0,2 C (±0,4 F) lämpötila-alueella C (93,2 109,4 F) Kliininen tarkkuus ±0,3 C (±0,5 F) lämpötila-alueella C (93,2 109,4 F) Näyttö Käyttölämpötila Käyttöympäristön ilmankosteus Säilytyslämpötila Säilytystilan ilmankosteus Automattinen virrankatkaisu Paristo Pariston käyttöikä Paino Mitat Ohjelmistoversio Nestekidenäyttö, neljä numeroa ja erityiset kuvakkeet C (60,8 104 F) Enintään 85 %, tiivistymätön C ( F) Enintään 85 %, tiivistymätön Noin 10 sekuntia viimeisestä mittauksesta 2 1,5 V AAA (LR03) mittausta 100,5 g (paristojen kanssa), 78,0 g (ilman paristoja) 159,3 x 41,3 x 55,8 mm NT18 V001 Standardit ASTM EN :2003 MDD (93/42/EEC) Annex II ISO STD

22 18 Tekniset tiedot Kosketukseton CareTemp -lämpömittari

23 19 Ohjeet ja valmistajan ilmoitukset Sähkömagneettinen yhdenmukaisuus (EMC) Kaikkien lääketieteellisten sähkölaitteiden kanssa on noudatettava erityisiä sähkömagneettista yhteensopivuutta (EMC) koskevia varotoimia. Tämä laite on standardin IEC EN :2014 vaatimusten mukainen. Kaikki lääketieteelliset sähkölaitteet on asennettava ja otettava käyttöön tässä asiakirjassa (Welch Allyn OAE Hearing Screener -käyttöohjeet) annettujen sähkömagneettista yhteensopivuutta (EMC) koskevien tietojen mukaisesti. Kannettavat ja liikuteltavat radiotaajuutta käyttävät viestintävälineet voivat vaikuttaa lääketieteellisten sähkölaitteiden toimintaan. Laite täyttää kaikki sovellettavien ja edellytettyjen sähkömagneettisia häiriöitä koskevien standardien vaatimukset. Se ei normaalisti vaikuta lähellä oleviin laitteistoihin tai laitteisiin. Siihen eivät normaalisti vaikuta lähellä olevat laitteistot tai laitteet. Keskusaseman käyttäminen suurtaajuisten kirurgisten laitteiden läheisyydessä ei ole turvallista. Hyvä käytäntö on kuitenkin välttää laitteen käyttämistä aivan toisten laitteiden vieressä. Päästö- ja häiriönsietotiedot Sähkömagneettiset päästöt Welch Allyn CareTemp Touch Free Thermometer on tarkoitettu käytettäväksi jäljempänä kuvattujen määritysten mukaisessa sähkömagneettisessa ympäristössä. Asiakkaan tai Welch Allyn CareTemp Touch Free Thermometer - lämpömittarin käyttäjän tulee huolehtia siitä, että laitetta käytetään määritysten mukaisessa ympäristössä. Päästötesti Yhteensopivu us Sähkömagneettinen ympäristö ohjeistus Radiotaajuuspäästöt CISPR 11 Radiotaajuuspäästöt CISPR 11 Ryhmä 1 Luokka B Welch Allyn CareTemp Touch Free Thermometer käyttää radiotaajuusenergiaa vain sisäiseen toimintaansa. Näin ollen radiotaajuuspäästöt ovat erittäin vähäisiä, eikä niiden odoteta aiheuttavan häiriöitä lähellä olevissa elektronisissa laitteissa. Welch Allyn CareTemp Touch Free Thermometer soveltuu käytettäväksi kaikissa tiloissa, mukaan lukien asuinrakennukset sekä

24 20 Ohjeet ja valmistajan ilmoitukset Kosketukseton CareTemp -lämpömittari Sähkömagneettiset päästöt Harmoniset päästöt IEC Ei sovellettavissa tilat, jotka on kytketty suoraan yleiseen kotitalouskäyttöön tarkoitettuun pienjänniteverkkoon. Jännitevaihtelut/ välkyntäpäästöt IEC Ei sovellettavissa Sähkömagneettinen häiriönsieto Welch Allyn CareTemp Touch Free Thermometer on tarkoitettu käytettäväksi jäljempänä kuvattujen määritysten mukaisessa sähkömagneettisessa ympäristössä. Asiakkaan tai Welch Allyn CareTemp Touch Free Thermometer - lämpömittarin käyttäjän tulee huolehtia siitä, että laitetta käytetään määritysten mukaisessa ympäristössä. Häiriönsietotesti IEC testitaso Vaatimustenmukais uustaso Sähkömagneettinen ympäristö ohjeistus Staattinen purkaus (ESD) IEC ±8 kv, kontakti ±15 kv, ilma ±8 kv, kontakti ±15 kv, ilma Lattioiden pitää olla puuta, betonia tai keramiikkalaattaa. Jos lattia on päällystetty synteettisellä materiaalilla, suhteellisen kosteuden tulisi olla vähintään 30 %. Nopeat transientit/ purkaukset IEC ±2 kv verkkovirtajohdoille ±1 kv syöttö-/ lähtöjohdoille Ei sovellettavissa Verkkovirran laadun tulee vastata tyypillisen kaupallisen ympäristön tai sairaalaympäristön virtaa. Syöksyaalto IEC ±1 kv, eromuotoinen jännite ±2 kv, yhteismuotoinen jännite Ei sovellettavissa Verkkovirran laadun tulee vastata tyypillisen kaupallisen ympäristön tai sairaalaympäristön virtaa. Jännitekuopat, lyhyet katkokset ja jännitteen vaihtelut virransyöttölinjoissa IEC <5 % U T (>95 %:n kuoppa U T :ssä) 0,5 jakson ajan 40 % U T (60 %:n kuoppa U T :ssä) 5 jakson ajan 70 % U T (30 %:n kuoppa U T :ssä) 25 jakson ajan <5 % U T (>95 %:n kuoppa U T :ssä) 5 sekunnin ajan Ei sovellettavissa Verkkovirran laadun tulee vastata tyypillisen kaupallisen ympäristön tai sairaalaympäristön virtaa. Verkkotaajuinen (50/60 Hz) magneettikenttä, IEC A/m 50 Hz / 60 Hz 30 A/m 50 Hz / 60 Hz Verkkotaajuisten magneettikenttien on oltava tyypillistä yritys- tai sairaalaympäristön tasoa. Huomautus: U T on verkkojännite ennen testitason käyttöä.

25 Käyttöohjeet Ohjeet ja valmistajan ilmoitukset 21 Sähkömagneettinen häiriönsieto Welch Allyn CareTemp Touch Free Thermometer on tarkoitettu käytettäväksi jäljempänä kuvattujen määritysten mukaisessa sähkömagneettisessa ympäristössä. Asiakkaan tai Welch Allyn CareTemp Touch Free Thermometer - lämpömittarin käyttäjän tulee huolehtia siitä, että laitetta käytetään määritysten mukaisessa ympäristössä. Häiriönsietotesti IEC testitaso Vaatimustenmukais uustaso Sähkömagneettinen ympäristö ohjeistus Kannettavia ja siirrettäviä radiotaajuisia viestintälaitteita ei tule sijoittaa lähemmäs Connex-keskusasemaa tai sen osaa, kaapelit mukaan lukien, kuin lähettimen taajuudelle sovellettavasta yhtälöstä lasketulle suositusetäisyydelle. Suositellut vähimmäisetäisyydet: d= 1,2 d= 2 Johtuva radiotaajuus IEC KHz 80 MHz: 3 Vrms 6 Vrms (ISM- ja amatööriradiokaistoill a) 80 % AM 1 khz:n taajuudella Ei sovellettavissa Säteilevä radiotaajuus IEC V/m 10 V/m d= 1, MHz d= 2,3 800 MHz 2,7 GHz jossap on valmistajan ilmoittama lähettimen enimmäislähtöteho watteina (W) ja d on suositeltu erotusetäisyys metreinä (m). Sähkömagneettisen kenttätutkimuksen a perusteella kiinteiden radiotaajuuslähettimien kenttävoimakkuuksien on oltava jokaisen taajuusalueen vaatimustenmukaisuustasoja pienempiä b. Seuraavalla symbolilla merkityn laitteen läheisyydessä saattaa esiintyä häiriöitä: Huomautus 1: 80 MHz:n ja 800 MHz:n taajuuksilla sovelletaan korkeampaa taajuusaluetta. Huomautus 2: Näitä ohjeita ei välttämättä voi soveltaa kaikissa tilanteissa. Sähkömagneettiseen etenemiseen vaikuttavat rakenteiden, esineiden ja ihmisten absorptio ja heijastavuus. a Kiinteiden lähettimien, kuten radiopuhelinten (matkapuhelin tai langaton puhelin) ja matkaviestintäradioiden, amatööriradioiden, AM- ja FM-radiolähettimien ja TV-lähettimien tukiasemien kenttävoimakkuuksia ei voida teoreettisesti ennustaa tarkasti. Kiinteiden radiotaajuuslähettimien aiheuttaman sähkömagneettisen ympäristön arvioimiseksi on syytä harkita paikan päällä suoritettavaa sähkömagneettista kartoitusta. Jos Welch Allyn CareTemp Touch Free Thermometer -lämpömittarin käyttöpaikan mitattu kentän voimakkuus ylittää sovellettavan radiotaajuuden vastaavuustason, Welch Allyn CareTemp Touch Free Thermometer -lämpömittaria on tarkkailtava normaalin toiminnan

26 22 Ohjeet ja valmistajan ilmoitukset Kosketukseton CareTemp -lämpömittari Sähkömagneettinen häiriönsieto varmistamiseksi. Jos toiminta vaikuttaa epänormaalilta, tarvitaan lisätoimia. Connex-keskusasema voidaan esimerkiksi suunnata tai sijoittaa uudelleen. b 150 khz 80 MHz:n taajuusalueen ulkopuolella kenttävoimakkuuksien on oltava alle 3 V/m. Kannettavien ja siirrettävien radiotaajuutta käyttävien viestintävälineiden ja Welch Allyn CareTemp Touch Free Thermometer -lämpömittarin suositeltu etäisyys Welch Allyn CareTemp Touch Free Thermometer on tarkoitettu käytettäväksi sähkömagneettisessa ympäristössä, jonka säteilevät radiotaajuushäiriöt ovat hallinnassa. Asiakas tai Welch Allyn CareTemp Touch Free Thermometer - lämpömittarin käyttäjä voi ehkäistä sähkömagneettisia häiriöitä huolehtimalla siitä, että kannettavat ja langattomat viestintälaitteet (lähettimet) ovat suositusten mukaisella, viestintälaitteen enimmäislähtötehon mukaan määräytyvällä etäisyydellä Welch Allyn CareTemp Touch Free Thermometer -lämpömittarista. Lähettimen taajuuden perusteella määritetty etäisyys (m) Lähettimen nimellinen enimmäisantoteho (W) 150 khz 80 MHz d= 1,2 150 khz 80 MHz d= 2 80 MHz 800 MHz d= 1,2 800 MHz 2,7 GHz d= 2, ,12 0,2 0,12 0, ,38 0,632 0,38 0,74 1 1,20 2 1,20 2, ,8 6,32 3,8 7, Jos lähettimen enimmäislähtötehoa ei ole mainittu edellä olevassa taulukossa, sen suositeltu erotusetäisyys d (metreinä) voidaan arvioida käyttämällä lähettimen taajuuden mukaista kaavaa, jossa P on valmistajan ilmoittama lähettimen enimmäislähtöteho watteina (W). Huomautus 1: 80 MHz:n ja 800 MHz:n taajuuksilla sovelletaan korkeamman taajuusalueen mukaista erotusetäisyyttä. Huomautus 2: Näitä ohjeita ei välttämättä voi soveltaa kaikissa tilanteissa. Sähkömagneettiseen etenemiseen vaikuttavat rakenteiden, esineiden ja ihmisten absorptio ja heijastavuus. Testitiedot kotelon liittimen häiriösiedolle langattoman radiotaajuutta käyttävän viestintävälineen suhteen Testitaajuus (MHz) Kaista a MHz Palvelu a Modulaatio b Enimmäisteho (W) Etäisyys (m) Häiriönsied on testitaso (V/m) TETRA 400 Pulssimodulaatio b 18 Hz 1,8 0, GMRS 460, FRS 460 FM c ±5 khz ero 1 khz sini 2 0, LTE-kaista 13, 17 Pulssimodulaatio b 0,2 0,3 9

27 Käyttöohjeet Ohjeet ja valmistajan ilmoitukset 23 Testitiedot kotelon liittimen häiriösiedolle langattoman radiotaajuutta käyttävän viestintävälineen suhteen Hz GSM 800/900, TETRA 800, 870 iden 820, CDMA 850, 930 LTE Band 5 - kaista Pulssimodulaatio b 18 Hz 2 0, GSM 1800; CDMA 1900; GSM 1900; DECT; LTE Band 1, 3, 4, 25; UMTS Bluetooth, WLAN, b/g/n, RFID 2450, LTE Band 7 - kaista Pulssimodulaatio b 217 Hz Pulssimodulaatio b 217 Hz 2 0, , WLAN a/n Pulssimodulaatio b 217 Hz 0,2 0,3 9 a Eräät palvelut sisältävät vain uplink-taajuuksia. b Kantoaalto tulee moduloida käyttäen 50 prosentin käyttöjakson neliöaaltosignaalia. c FM-modulaation vaihtoehtona voidaan käyttää 50 prosentin pulssimodulaatiota 18 Hz:n taajuudella, sillä se ei edusta todellista modulaatiota, mikä olisi pahin tilanne. HUOMAUTUS HÄIRIÖNSIEDON TESTITASON saavuttamiseksi lähettävän antennin ja LÄÄKINNÄLLISEN LAITTEEN tai LÄÄKINNÄLLISEN JÄRJESTELMÄN välinen etäisyys voidaan lyhentää 1 metriin. 1 metrin testietäisyys on standardin IEC mukainen. VALMISTAJAN tulisi harkita vähimmäiserotusetäisyyden pienentämistä RISKINHALLINNAN perusteella sekä sellaisten korkeampien HÄIRIÖNSIEDON TESTITASOJEN käyttämistä, jotka sopivat pienennetylle vähimmäiserotusetäisyydelle. Korkeampia HÄIRIÖNSIEDON TESTITASOJA vastaavat vähimmäiserotusetäisyydet lasketaan seuraavan yhtälön avulla: Tällöin P on enimmäisteho watteina (W), d on vähimmäisetäisyys metreinä (m) ja E on HÄIRIÖNSIEDON TESTITASO voltteina metriä kohti (V/m).
