1 network server helpdesk Service KattotuoteRYHMÄ PALVELURYHMÄ ilmastoinnin uusi ulottuvuus chiller-ratkaisut miellyttävään sisäsilamstoon Chiller kattotuoteryhmän ilmastointilaitteet mahdollistavat miellyttävän sisäilmaston alhaisella äänitasolla. Kattotuoteryhmä koostuu kasettipattereista, puhallinpattereista ja hotellitonvektoreista. Laitteita ohjataan VariTECTM-seinäsäätimillä, jotka yhdistetään Service NextTM -kokonaispalveluun.

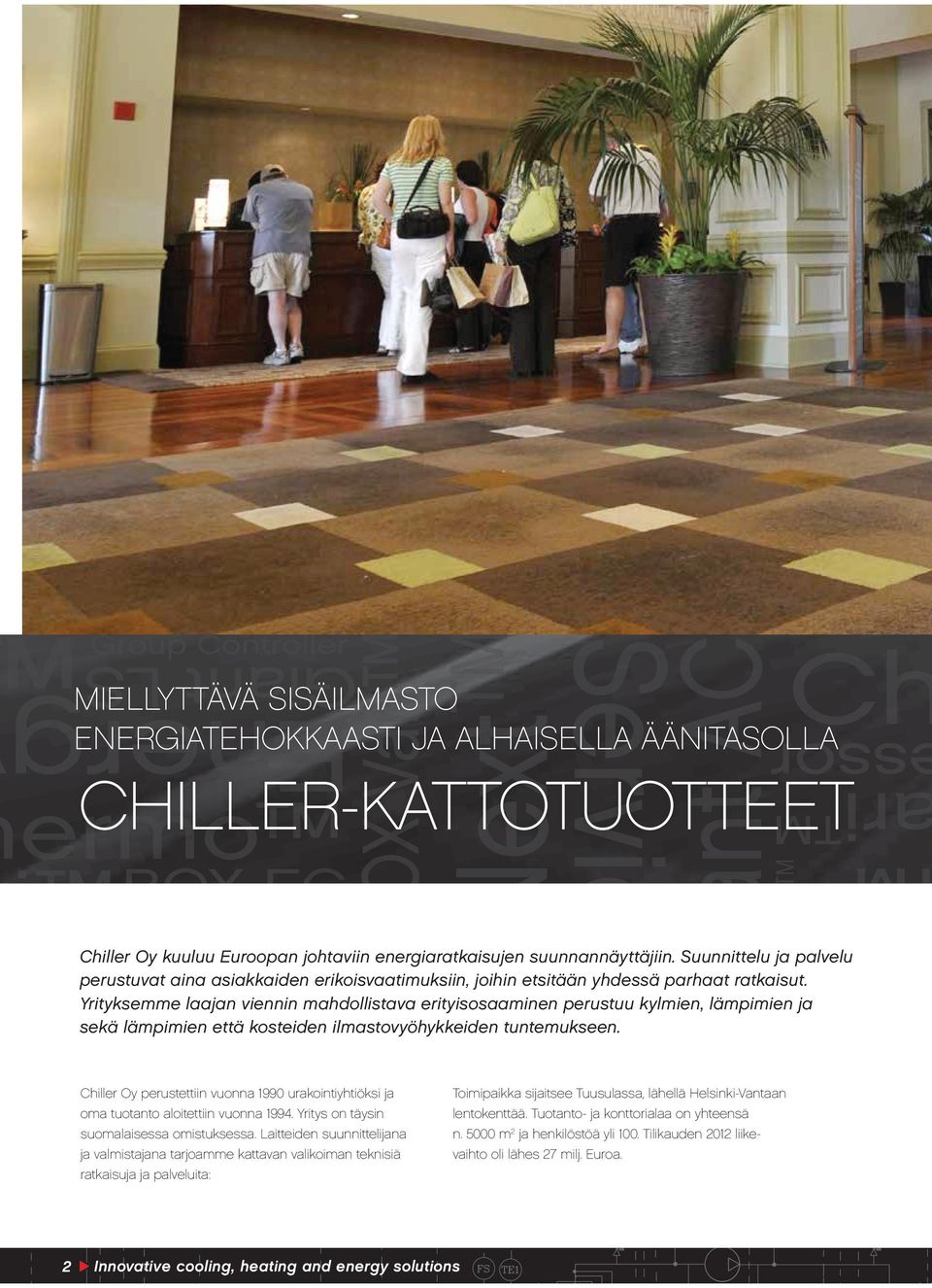

2 MIELLYTTÄVÄ SISÄILMASTO energiatehokkaasti ja ALHAISELLA ÄÄNITASOLLA ChillER-KATTOTUOTTEET Chiller Oy kuuluu Euroopan johtaviin energiaratkaisujen suunnannäyttäjiin. Suunnittelu ja palvelu perustuvat aina asiakkaiden erikoisvaatimuksiin, joihin etsitään yhdessä parhaat ratkaisut. Yrityksemme laajan viennin mahdollistava erityisosaaminen perustuu kylmien, lämpimien ja sekä lämpimien että kosteiden ilmastovyöhykkeiden tuntemukseen. Chiller Oy perustettiin vuonna 1990 urakointiyhtiöksi ja oma tuotanto aloitettiin vuonna Yritys on täysin suomalaisessa omistuksessa. Laitteiden suunnittelijana ja valmistajana tarjoamme kattavan valikoiman teknisiä ratkaisuja ja palveluita: Toimipaikka sijaitsee Tuusulassa, lähellä Helsinki-Vantaan lentokenttää. Tuotanto- ja konttorialaa on yhteensä n m 2 ja henkilöstöä yli 100. Tilikauden 2012 liikevaihto oli lähes 27 milj. Euroa. 2 Innovative cooling, heating and energy solutions

3 CHILLER KATTOTUOTTEET Vari -kasettipatterit Mono- ja tuplamallit GRAND Vari -hotellikonvektorit GIANT Vari -puhallinpatterit Skaalattavat ratkaisut STUDIO Vari -puhallinpatterit VariTEC -seinäsäätimet Toiminnan kontrolliin Energiatehokkuuden optimointiin Kuorettomat laitteet alakattorakenteisiin All-in-one ilmastointilaite network server Suunnittelu valmistus huolto Vesituotteet Kylmävesiasemat, veden- Palveluryhmämme tarjoaa Internet-pohjaisen, seurannan ja nopean reagoinnin mahdollistavan Service Next -kokonaispalvelun. Se tuo asiakkaille käytön helppoutta ja kustannussäästöjä. jäähdyttimet ja lämpöpumput Kattotuotteet Kasetti- ja puhallinpatterit, hotellikonvektorit Kaappikoneet Ylös- ja alaspäin puhaltavat helpdesk Service vakioilmastointikoneet PALVELURYHMÄ

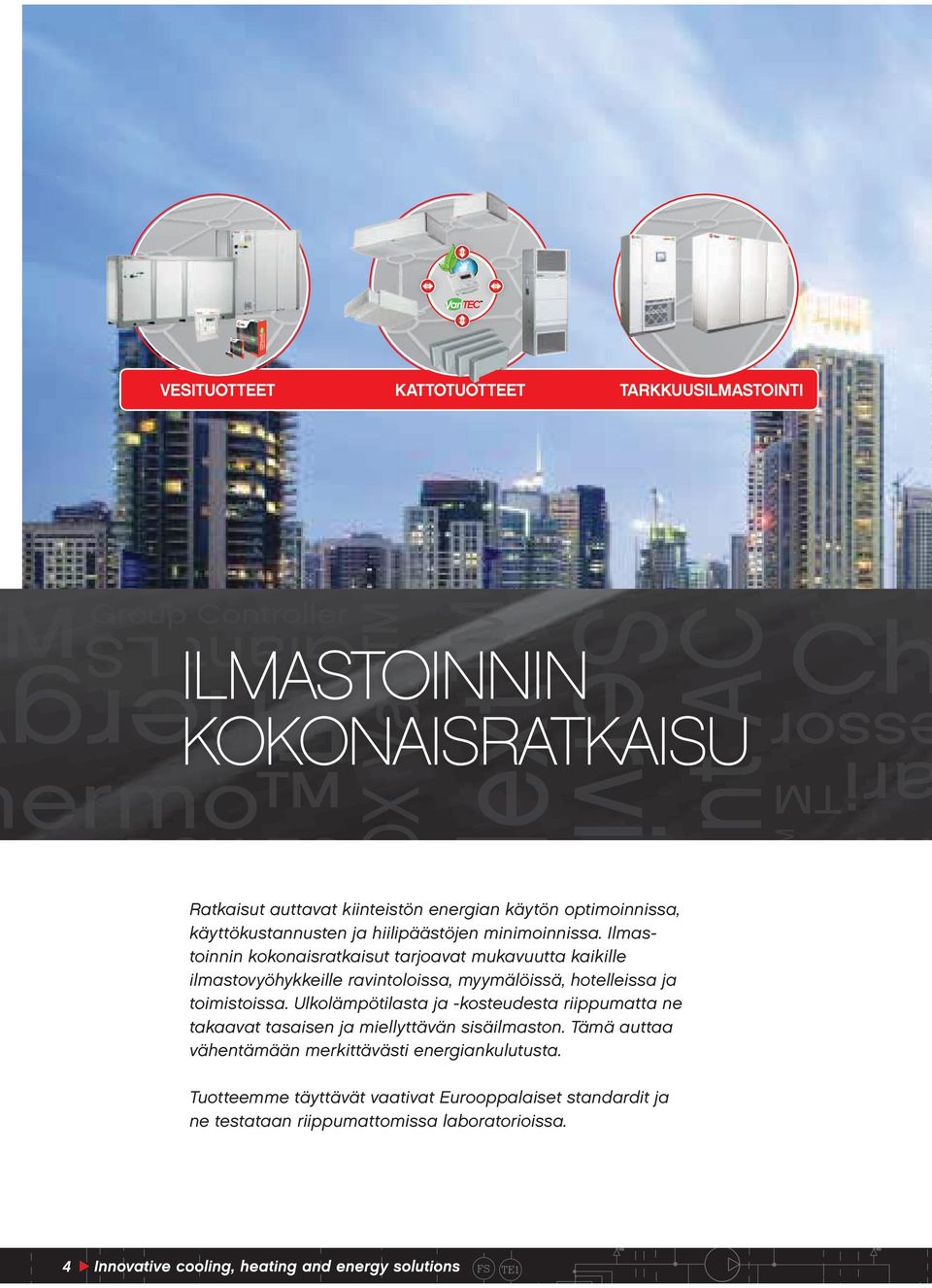

4 vesituotteet kattotuotteet tarkkuusilmastointi ILMASTOINNIN kokonaisratkaisu Ratkaisut auttavat kiinteistön energian käytön optimoinnissa, käyttökustannusten ja hiilipäästöjen minimoinnissa. Ilmastoinnin kokonaisratkaisut tarjoavat mukavuutta kaikille ilmastovyöhykkeille ravintoloissa, myymälöissä, hotelleissa ja toimistoissa. Ulkolämpötilasta ja -kosteudesta riippumatta ne takaavat tasaisen ja miellyttävän sisäilmaston. Tämä auttaa vähentämään merkittävästi energiankulutusta. Tuotteemme täyttävät vaativat Eurooppalaiset standardit ja ne testataan riippumattomissa laboratorioissa. 4

5 Raitis ilma Raitis ilma perinteinen ratkaisu Chiller-ratkaisu Laitevalinnat tehtävissä markkinoiden moderneimmalla option-valintaohjelmalla. Lue lisää: Chiller-kokonaisRATKAISu Perinteinen ratkaisu Perinteisessä ratkaisussa sekoitetaan eri ilmavirrat keskenään, jäähdytetty ilma, raitisilma tuloilmakoneelta ja kiertoilma huoneesta. Tämä johtaa laitteiden huonoon hyötysuhteeseen. Hyödyt Alhainen energian kulutus. Nopea ja helppo asennettavuus. Vedoton ja miellyttävä sisäilma. Tuki, Huolto ja Takuu Chiller ratkaisu Tuloilmakoneelta virtaava kiertoilma, jäähdytetty ilma ja raitisilma käsitellään samassa säleikössä, jolloin virtaukset eivät sekoitu. Ratkaisu takaa laitteille hyvän hyötysuhteen. Laitevalinnat modernilla Option-valintaohjelmalla. Interaktiivinen huoltopalvelu. Korkealuokkaiset komponentit varmistavat pitkän ja huoltovapaan toiminnan.

6 VARI TM -kasettipatterit asenna, käytä ja huolla vaivattomasti Vari -kasettipatteri on markkinoiden ensimmäinen uuden sukupolven kasettipatteri alaslaskettuun kattorakenteeseen. Tuote on suojattu useilla kansainvälisillä patenteilla. Uusi EC-puhallussäleikkö mahdollistaa portaattoman puhallinnopeuden käytön. Laitetta ohjataan VariTEC TM -seinäsäätimellä. huippuluokan Energiatehokkuutta Asuin- ja toimistohuoneissa yksi LED-lamppu kuluttaa energiaa 6 W, Vari jäähdyttää saman huoneen neljällä watilla. Vari -kasettipatterin suodattimen pinta-ala on nelinkertainen verrattuna aiemmin käytettyyn tasosuodattimeen, huoltokulut putoavat neljäsosaan. Säännöllinen puhdistus on helppoa ja se laskee elinkaarikustannuksia entisestään. Vedoton ja miellyttävä sisäilmasto Uusi EC-säleikkö mahdollistaa miellyttävän ja vedottoman sisäilmaston. Puhallusaukot ovat säleikön alapinnan sijaan sen 6

7 Vari TM - ominaisuudet EC-säleikkö Merkittävää energiansäästöä, minimaalinen kulutus Testattu puolueettomassa laboratoriossa Miellyttävä sisäilmasto, ei vedon tunnetta EC-puhallin Ohjataan jänniteviestillä 0 10 V - säätö % Oma elektroniikkakortti, joka optimoi puhaltimen ja venttiilin käytön Useita äänitasoalueita, joita kaikkia voidaan ohjata 0 10 V Suodatin Vekattu suurialainen suodatin Patteri Kolmisyvä patteri (60,120) sileällä lamellilla, joka mahdollistaa myös kaukojäähdytysveden käytön Patterireititys asiakkaan tarpeen mukaan Huolto 50 % pienemmät huoltokulut ja pitkät huoltovälit Kondenssipumpulla tai vapaalla viemäröinnillä Modbus optiona Tekniset tiedot s. 16 Lisätietoa: ASENNA KÄYTÄ HUOLLA ASENNA KÄYTÄ HUOLLA Mullistava konsepti koko elinkaaren ajalle. Mullistava konsepti koko elinkaaren ajalle. sivuilla, jolloin puhallusilma saadaan katonsuuntaiseksi. EC-moottorin tehoa voidaan säätää portaattomasti 0 100%. Vaivaton asentaa, huoltaa ja käyttää Vari toimitetaan ekologisessa pahvikuljetuspakkauksessa, joka toimii samalla laitteen asennussuojana. Laite kiinnitetään kattopintaan pohjalevyn kulmista ja lopuksi pakkaus poistetaan. Laitteen huolto on hyvin helppoa, koska runko voidaan kokonaisuutena irrottaa pohjalevystä. Kondenssiveden poisto on toteutettu joko vapaalla viemäröinnillä tai kondenssipumpulla.

8 GRAND VARI TM -puhallinpatterit uusi ratkaisu hotelli/toimistohuoneiden ja vaativien pientalojen ilmastointiin Grand Vari on integroitavissa osaksi huonekokonaisuutta ilman näkyvää teknologiaa. Se tarjoaa käytön mukavuutta ja helppoutta - lämmitä, jäähdytä tai tee molempia. Uusi EC-moottori ja tekniset ratkaisut ovat yhdistelmä jonka kaltaista markkinoille ei ole aiemmin tuotu. Energiatehokkuus huipussaan Normaalissa hotellihuoneessa GRAND Vari -puhallinpatteri kuluttaa energiaa on 3 11 W. Se vastaa yhden LED-lampun energiankulutusta. Uusi EC-moottori mahdollistaa puhaltimen portaattoman säädön %. Vuotuinen energiankulutus on vain murto-osa aiempiin ratkaisuihin nähden. EC-säleikkö on jaettu imu- ja puhallusosaan. Raitisilma tuodaan huoneeseen saman säleikön kautta. Sekoittumattomat ilmavirtaukset mahdollistavat suuremman logaritmisen lämpötilaeron ilman ja veden välillä traditionaaliseen ratkaisuun verrattuna. 8

9 GRAND Vari TM - ominaisuudet EC-säleikkö Puhaltimen ja venttiilin säätö %. Vedoton puhallus, lämmitys ja jäähdytys. Erinomainen logaritminen lämpötilaero ilman ja veden välillä. Raitisilma tuodaan saman puhallussäleikön kautta huoneeseen. EC-puhallin Puhaltimen ja venttiilin säätö %. Kuulalaakeroitu puhallinrakenne. Huolto ja käyttö Suodatin puhdistetaan imuroimalla tai pesemällä saranoidun säleikön kautta. Kondenssiveden poisto joko kondenssipumpulla tai vapaalla viemäröinnillä. Tehdastestattuna suoraan käyttöön. Tekniset tiedot sivuilla Lisätietoa: ASENNA KÄYTÄ HUOLLA ASENNA KÄYTÄ HUOLLA Mullistava konsepti koko elinkaaren ajalle. Mullistava konsepti tarjoaa vaivatonta asennusta, käyttöä ja huoltoa.. Miellyttävä ja vedoton puhallus Uusi EC-säleikkö mahdollistaa täysin vedottoman puhalluksen, koska ilma pakotetaan huoneen kattopintaa pitkin. Laadukkaat ratkaisut GRAND Vari -puhallinpatterit valmistetaan ensiluokkaisista materiaaleista Chiller Oy:n tehtaalla ja ne testataan huolellisesti ennen toimitusta. Kehitystyön ja perusteellisen testauksen ansiosta laitteet ovat erittäin energiatehokkaita ja niiden äänitaso on matala. Hiilidioksidipäästöt ja elinkaarikustannukset ovat vain murto-osa verrattaessa vastaaviin tuotteisiin. Lisäksi huoltotarve on hyvin vähäinen ja laitteet voidaan toimittaa tehtaalta valmiiksi kytketyllä automatiikalla. vaivaton asentaa GRAND Vari TM kiinnitetään kiinteään kattopintaan. Ilmaa siirtävä kaulus ja säleikkö suodatinosalla asennetaan seinäpintaa vasten. Kaikki tekniset liitännät sijaitsevat laitteen takalevyssä ei sivuilla näin lämpöä siirtävä jäähdytyspatteri saadaan mahdollisimman leveäksi.

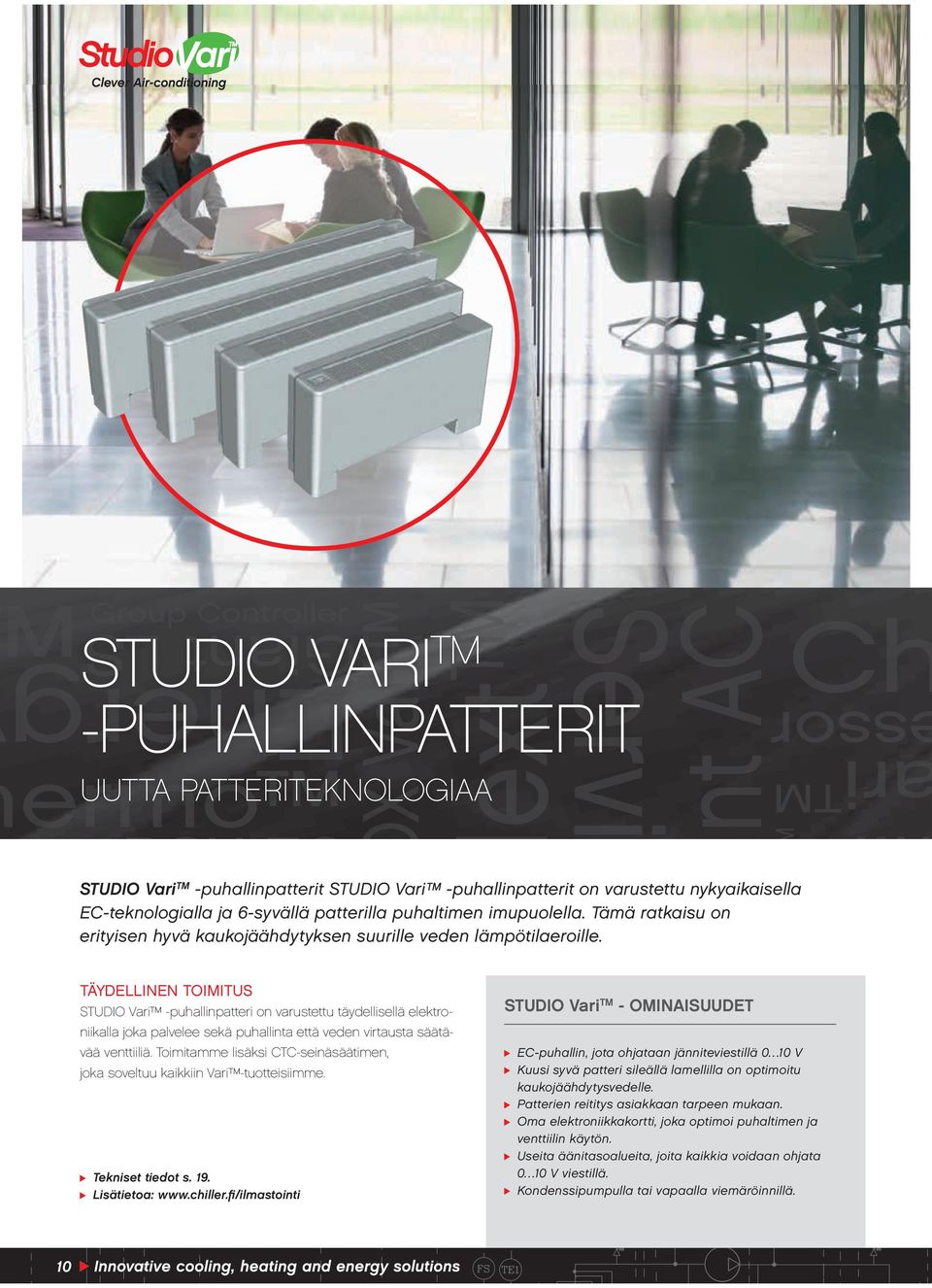

10 studio VARI TM -puhallinpatterit uutta patteriteknologiaa Studio Vari TM -puhallinpatterit Studio Vari -puhallinpatterit on varustettu nykyaikaisella EC-teknologialla ja 6-syvällä patterilla puhaltimen imupuolella. Tämä ratkaisu on erityisen hyvä kaukojäähdytyksen suurille veden lämpötilaeroille. täydellinen toimitus Studio Vari -puhallinpatteri on varustettu täydellisellä elektro- niikalla joka palvelee sekä puhallinta että veden virtausta säätävää venttiiliä. Toimitamme lisäksi CTC-seinäsäätimen, joka soveltuu kaikkiin Vari -tuotteisiimme. Tekniset tiedot s. 19. Lisätietoa: Studio Vari TM - ominaisuudet EC-puhallin, jota ohjataan jänniteviestillä 0 10 V Kuusi syvä patteri sileällä lamellilla on optimoitu kaukojäähdytysvedelle. Patterien reititys asiakkaan tarpeen mukaan. Oma elektroniikkakortti, joka optimoi puhaltimen ja venttiilin käytön. Useita äänitasoalueita, joita kaikkia voidaan ohjata 0 10 V viestillä. Kondenssipumpulla tai vapaalla viemäröinnillä. 10

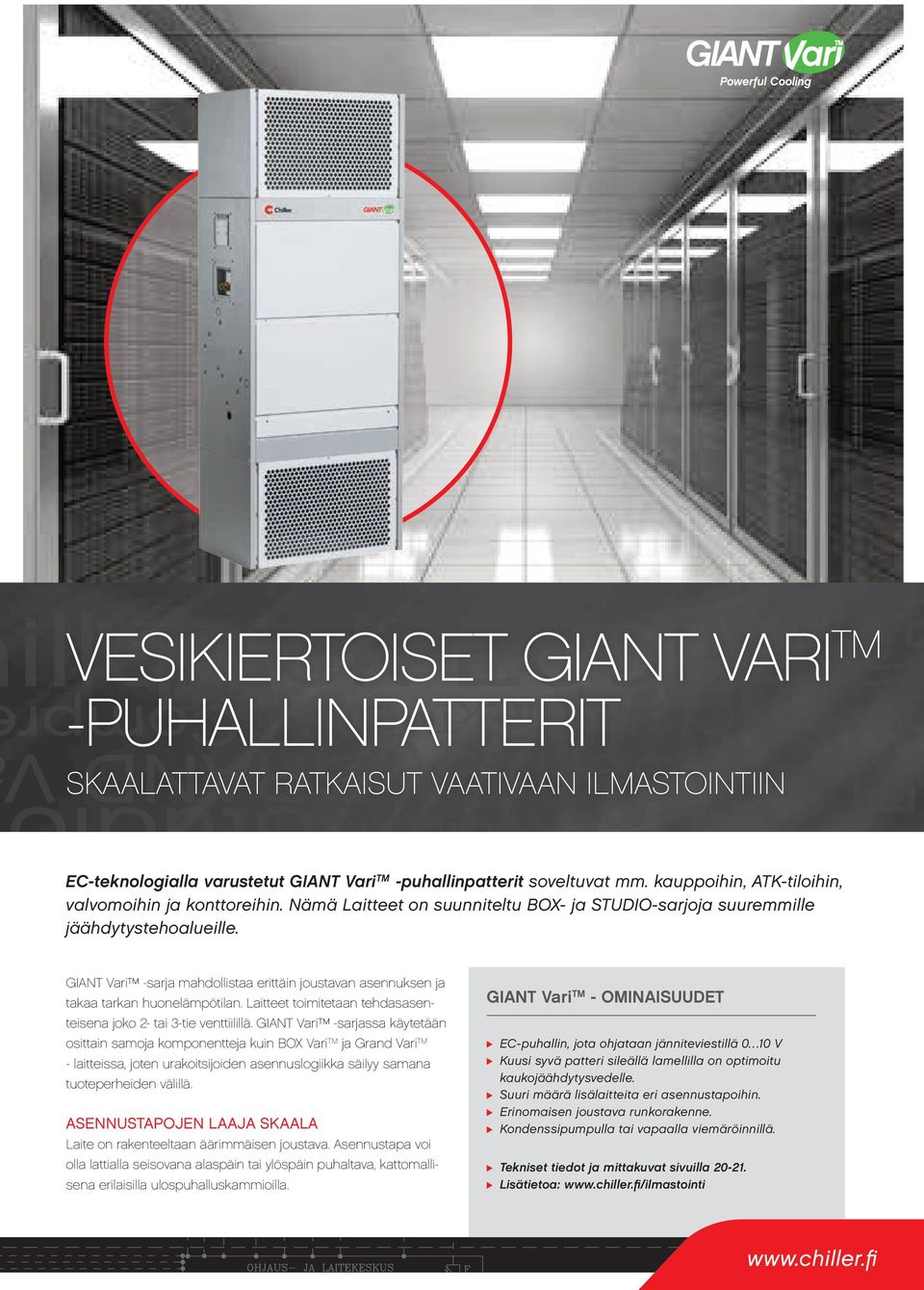

11 Vesikiertoiset GIANT VARI TM -puhallinpatterit skaalattavat ratkaisut vaativaan ilmastointiin EC-teknologialla varustetut GIANT Vari TM -puhallinpatterit soveltuvat mm. kauppoihin, ATK-tiloihin, valvomoihin ja konttoreihin. Nämä Laitteet on suunniteltu - ja Studio-sarjoja suuremmille jäähdytystehoalueille. GIANT Vari -sarja mahdollistaa erittäin joustavan asennuksen ja takaa tarkan huonelämpötilan. Laitteet toimitetaan tehdasasenteisena joko 2- tai 3-tie venttiilillä. GIANT Vari -sarjassa käytetään osittain samoja komponentteja kuin Vari TM ja Grand Vari TM - laitteissa, joten urakoitsijoiden asennuslogiikka säilyy samana tuoteperheiden välillä. Asennustapojen laaja skaala Laite on rakenteeltaan äärimmäisen joustava. Asennustapa voi olla lattialla seisovana alaspäin tai ylöspäin puhaltava, kattomallisena erilaisilla ulospuhalluskammioilla. GIANT Vari TM - ominaisuudet EC-puhallin, jota ohjataan jänniteviestillä 0 10 V Kuusi syvä patteri sileällä lamellilla on optimoitu kaukojäähdytysvedelle. Suuri määrä lisälaitteita eri asennustapoihin. Erinomaisen joustava runkorakenne. Kondenssipumpulla tai vapaalla viemäröinnillä. Tekniset tiedot ja mittakuvat sivuilla Lisätietoa:

12 network server SERVICE NETXT TM -KOKONAISPALVELU optimointia, seurantaa ja kustannustehokkuutta Service Next -kokonaispalvelu räjäyttää laitteen komponenteiksi ja vertaa niiden rajaarvoja vaihtuviin tietoihin. Niitä analysoimalla laitteen hyötysuhde optimoidaan ja valvotaan termistä kuntoa. Säästöjä voidaan saavuttaa vain mittaamalla ja analysoimalla. 12

13 -lämpöpumput prosessien ja rakennusten tarpeisiin -kasetti- ja puhallinpatterit sisäilmaratkaisuihin -ryhmäohjaus - seinäsäätimet -vedenjäähdyttimet ja kylmävesiasemat prosessien ja rakennusten tarpeisiin -puhallinpatterit sisäilmaratkaisuihin -hyötysuhdemittaus ja kylmäainevuodon valvonta -vakioilmastointikoneet konesalien ja elektroniikkatilojen tehokkaaseen jäähdytykseen LAITOSTEN KOKONAISVALTAISEEN ELINKAAREN HALLINTAAN JA OPTIMOINTIIN. Lue lisää: Service Next -kokonaispalvelu tarjoaa käyttöaste- ja energia- Portal-asiakasportaali ja huoltotoiminnan läpinäkyvyys. Etävalvonta seurantaa, monipuolista raportointia, järjestelmävaihtoja, suun- edellyttää verkkoyhteyttä laitteen ja Chiller Help Deskin välillä. nitteluapua, it-selvityksiä, kylmäainevuototarkistuksia, sekä Help Desk -etäkäyttöä. Laitteiden asennukset, käyttöönotto, varaosat ja Tallennetun tiedon avulla voidaan ehkäistä laitevikoja ja säätää vikakorjaukset kuuluvat asiakkaille räätälöitävään palveluun. toiminnot parhaalle mahdolliselle hyötysuhdealueelle. Service Next raportoi mm. energian kulutuksesta, hälytyksistä, kylmä- Seurantaan perustuvat huollot sekä sähköinen dokumentointi ja raportointi tuovat säästöjä. Palvelun kulmakiviä ovat sähköinen ainevuodoista ja käyttöasteista.

14 VariTEC TM -seinäsäädinsarja on suunniteltu energiaa säästäville Chiller Vari TM -teknologiaa käyttäville puhallin- ja kasettipattereille. Varitec TM -säätimet ohjaavat puhallinta ja vesipuolen säätöventtiiliä 0 10 V jänniteviestillä. Venttiilit ovat lämpövahamoottoritoimisia. säätimet vari TM - tuotteiden ohjaamiseen kustannus- ja energiatehokkuuden maksimointiin VariTEC 300 -ominaisuudet VariTEC 500 -ominaisuudet Ohjaus 0 10 V jänniteviestillä. Ohjaus kaksi- tai kolmitie lämpövahamoottorilla. Valitaan halutut vakiokierrokset 1,2,3. Portaaton puhallinsäätö ( A kierroslukuasetuksena). On/off-kytkin. Suurin laitteiden ketjutusmäärä 2 kpl. Ohjaus 0 10 V jänniteviestillä. Ohjaus kaksi- tai kolmitie lämpövahamoottorilla. Valitaan halutut vakiokierrokset 1,2,3. Portaaton puhallinsäätö ( A kierroslukuasetuksena). On/off-kytkin. Suurin laitteiden ketjutusmäärä 10 kpl. Modbus-liitäntä vakiona. 14

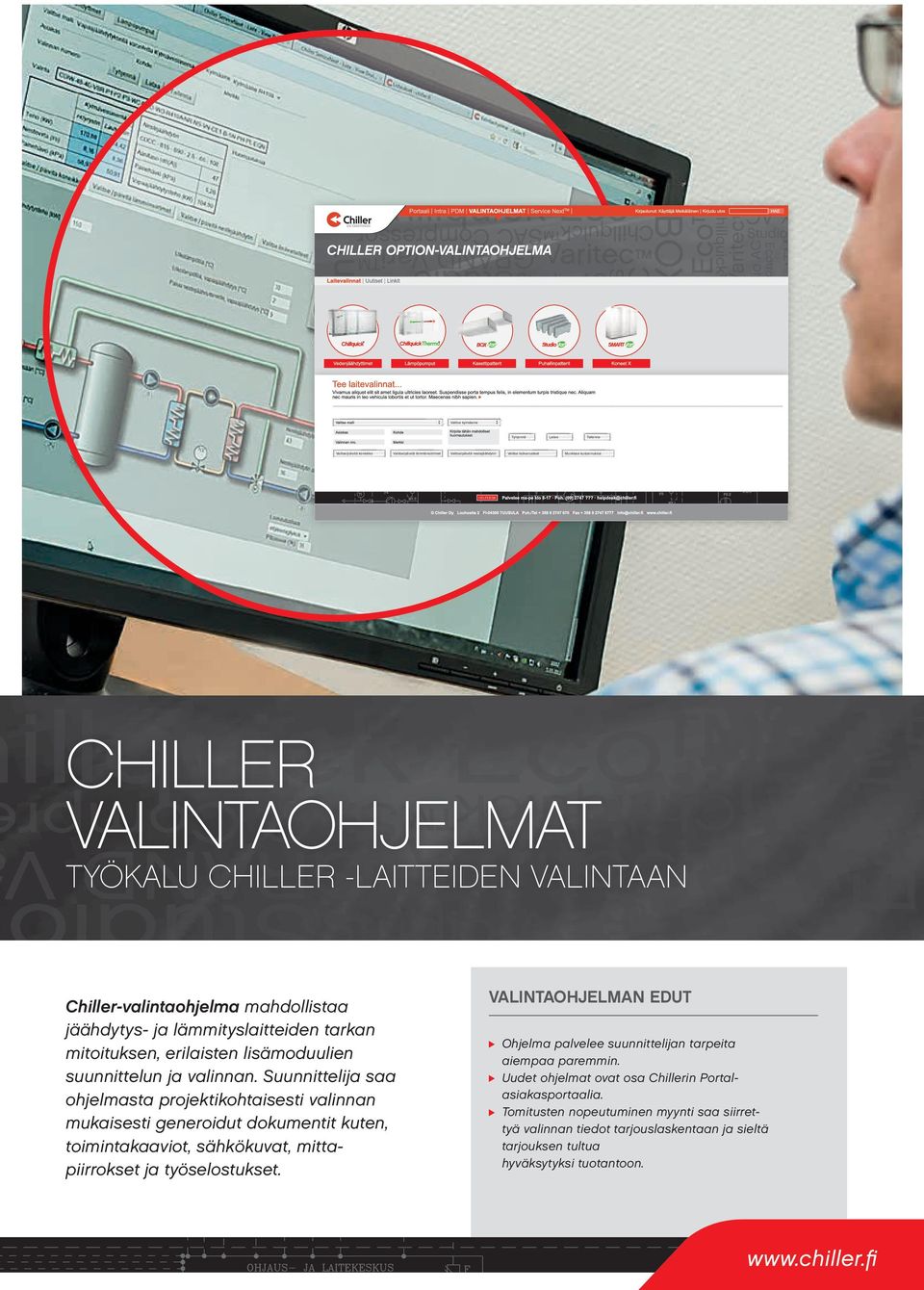

15 Valitse kylmäaine Tyhjennä Valitse/päivitä koneikko Valitse/päivitä lämmönsiirtimet Valitse/päivitä nestejäähdytin Valitse lisävarusteet Lataa Tallenna Muokkaa kustannuksia Chiller valintaohjelmat työkalu chiller -laitteiden valintaan Chiller-valintaohjelma mahdollistaa jäähdytys- ja lämmityslaitteiden tarkan mitoituksen, erilaisten lisämoduulien suunnittelun ja valinnan. Suunnittelija saa ohjelmasta projektikohtaisesti valinnan mukaisesti generoidut dokumentit kuten, toimintakaaviot, sähkökuvat, mittapiirrokset ja työselostukset. VALINTAOHJELMAN EDUT Ohjelma palvelee suunnittelijan tarpeita aiempaa paremmin. Uudet ohjelmat ovat osa Chillerin Portalasiakasportaalia. Tomitusten nopeutuminen myynti saa siirrettyä valinnan tiedot tarjouslaskentaan ja sieltä tarjouksen tultua hyväksytyksi tuotantoon.

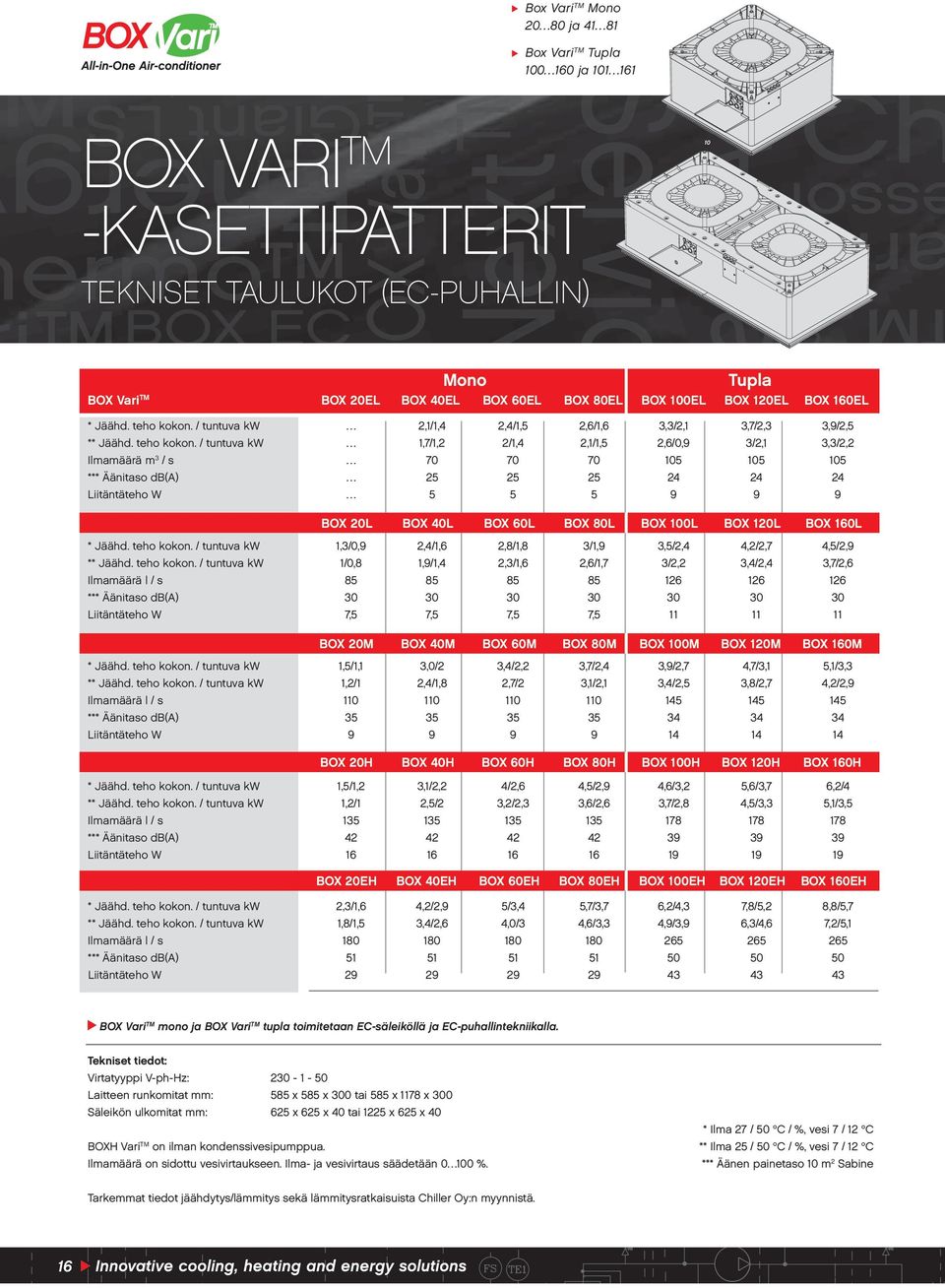

16 Box VariTM Mono ja Box VariTM Tupla ja VARI -kasettipatterit TM 10 TeknisET TAULUKOT (Ec-puhallin) Mono Box VariTM Tupla 20EL 40EL 60EL 80EL 100EL 120EL 160EL * Jäähd. teho kokon. / tuntuva kw ** Jäähd. teho kokon. / tuntuva kw 2,1/1,4 1,7/1,2 2,4/1,5 2/1,4 2,6/1,6 2,1/1,5 3,3/2,1 2,6/0,9 3,7/2,3 3/2,1 3,9/2,5 3,3/2,2 Ilmamäärä m3 / s *** Äänitaso db(a) Liitäntäteho W L 20L 40L 40L 60L 60L 80L 80L 100L 100L 120L 120L * Jäähd. teho kokon. / tuntuva kw 1,3/0,9 2,4/1,6 2,8/1,8 3/1,9 3,5/2,4 4,2/2,7 ** Jäähd. teho kokon. / tuntuva kw 1/0,8 1,9/1,4 2,3/1,6 2,6/1,7 3/2,2 3,4/2,4 Ilmamäärä l / s *** Äänitaso db(a) Liitäntäteho W 7,5 7,5 7,5 7, M 20M 40M 40M 60M 60M 80M 80M 100M 100M 120M 120M * Jäähd. teho kokon. / tuntuva kw 1,5/1,1 3,0/2 3,4/2,2 3,7/2,4 3,9/2,7 4,7/3,1 ** Jäähd. teho kokon. / tuntuva kw 1,2/1 2,4/1,8 2,7/2 3,1/2,1 3,4/2,5 3,8/2,7 Ilmamäärä l / s *** Äänitaso db(a) Liitäntäteho W H 40H 60H 80H 100H 120H 20H 40H 60H 80H 100H 120H * Jäähd. teho kokon. / tuntuva kw ** Jäähd. teho kokon. / tuntuva kw 1,5/1,2 1,2/1 3,1/2,2 2,5/2 4/2,6 3,2/2,3 4,5/2,9 3,6/2,6 4,6/3,2 3,7/2,8 5,6/3,7 4,5/3, L 4,5/2,9 3,7/2, M 160M 5,1/3,3 4,2/2, H 160H 6,2/4 5,1/3,5 Ilmamäärä l / s *** Äänitaso db(a) Liitäntäteho W EH 40EH 20EH 40EH 60EH 60EH 80EH 80EH 100EH 120EH 160EH 100EH 120EH 160EH * Jäähd. teho kokon. / tuntuva kw ** Jäähd. teho kokon. / tuntuva kw Ilmamäärä l / s *** Äänitaso db(a) 2,3/1,6 1,8/1, ,2/2,9 3,4/2, /3,4 4,0/ ,7/3,7 4,6/3, ,2/4,3 4,9/3, ,8/5,2 6,3/4, ,8/5,7 7,2/5, Liitäntäteho W VariTM mono ja VariTM tupla toimitetaan EC-säleiköllä ja EC-puhallintekniikalla. Tekniset tiedot: Virtatyyppi V-ph-Hz: Laitteen runkomitat mm: Säleikön ulkomitat mm: 585 x 585 x 300 tai 585 x 1178 x x 625 x 40 tai 1225 x 625 x 40 H VariTM on ilman kondenssivesipumppua. Ilmamäärä on sidottu vesivirtaukseen. Ilma- ja vesivirtaus säädetään %. * Ilma 27 / 50 C / %, vesi 7 / 12 C ** Ilma 25 / 50 C / %, vesi 7 / 12 C *** Äänen painetaso 10 m2 Sabine Tarkemmat tiedot jäähdytys/lämmitys sekä lämmitysratkaisuista Chiller Oy:n myynnistä. 16

17 GRAND VARI TM 70 -PUHALLINpatterit TeknisET TAULUKOT (Ec-puhallin) Laitetyyppi Kokonaisteho Tuntuvateho Vesimäärä Painehäviö Ilmamäärä Äänitaso* Teho W W l/s kpa l/s db(a) W 1) EL , ) EL , ) EL , ) EL , ) EL , ) L , ) L , ) L , ) L , ) L , ) M , ) M , ) M , ) M , ) M , ) H , ) H , ) H , ) H , ) H , ) EH , ) EH , ) EH , ) EH , ) EH , LaitetyypIT 1) Jäähdytysteho W (ilma 27 C / 50 %, vesi 7 / 12 C) 2) Jäähdytysteho W (ilma 25 C / 50 %, vesi 7 / 12 C) 3) Jäähdytysteho W (ilma 25 C / 50 %, vesi 10 / 15 C) 4) Jäähdytysteho W (ilma 25 C / 50 %, vesi 15 / 18 C) 5) Jäähdytysteho W (ilma 25 C / 50 %, vesi 10 / 18 C) GRAND Vari TM -koneet perustuvat EC-puhallinteknologiaan. Tehdasasenteiset venttiilit optioina joko 24 V tai 0 10 VDC ohjauksella. Lue lisää: Tekniset tiedot Äänitaso voidaan rajata 35 db (A) Puhaltimen ilmamäärän/äänitason määrittely Virtalaji V - ph - Hz el - erittäin matala Koneen mitat mm 700 x x 250 l - matala Säleikön mitat mm 736 x 210 x 36 m - keskitasoinen h - korkea * Äänitaso 10 m 2 sabine eh - korkein

18 GRAND VARI TM 100 -PUHALLINpatterit TeknisET TAULUKOT (Ec-puhallin) Laitetyyppi Kokonaisteho Tuntuvateho Vesimäärä Painehäviö Ilmamäärä Äänitaso* Teho W W l/s kpa l/s db(a) W 1) EL , ,7 4 2) EL , ,7 4 3) EL , ,7 4 4) EL , ,7 4 5) EL , ,7 4 1) L , ,7 9 2) L , ,7 9 3) L , ,7 9 4) L , ,7 9 5) L , ,7 9 1) M , ) M , ) M , ) M , ) M , ) H , ) H , ) H , ) H , ) H , ) EH , ,8 42 2) EH ,17 17, ,8 42 3) EH , ,8 42 4) EH , ,8 42 5) EH , ,8 42 LaitetyypIT 1) Jäähdytysteho W (ilma 27 C / 50 %, vesi 7 / 12 C) 2) Jäähdytysteho W (ilma 25 C / 50 %, vesi 7 / 12 C) 3) Jäähdytysteho W (ilma 25 C / 50 %, vesi 10 / 15 C) 4) Jäähdytysteho W (ilma 25 C / 50 %, vesi 15 / 18 C) 5) Jäähdytysteho W (ilma 25 C / 50 %, vesi 10 / 18 C) GRAND Vari TM -koneet perustuvat EC-puhallinteknologiaan. Tehdasasenteiset venttiilit optioina joko 24 V tai 0 10 VDC ohjauksella. Lue lisää: Tekniset tiedot Äänitaso voidaan rajata 35 db (A) Puhaltimen ilmamäärän/äänitason määrittely Virtalaji V - ph - Hz el - erittäin matala Koneen mitat mm 1000 x x 250 l - matala Säleikön mitat mm 1036 x 210 x 36 m - keskitasoinen h - korkea * Äänitaso 10 m 2 sabine eh - korkein 18

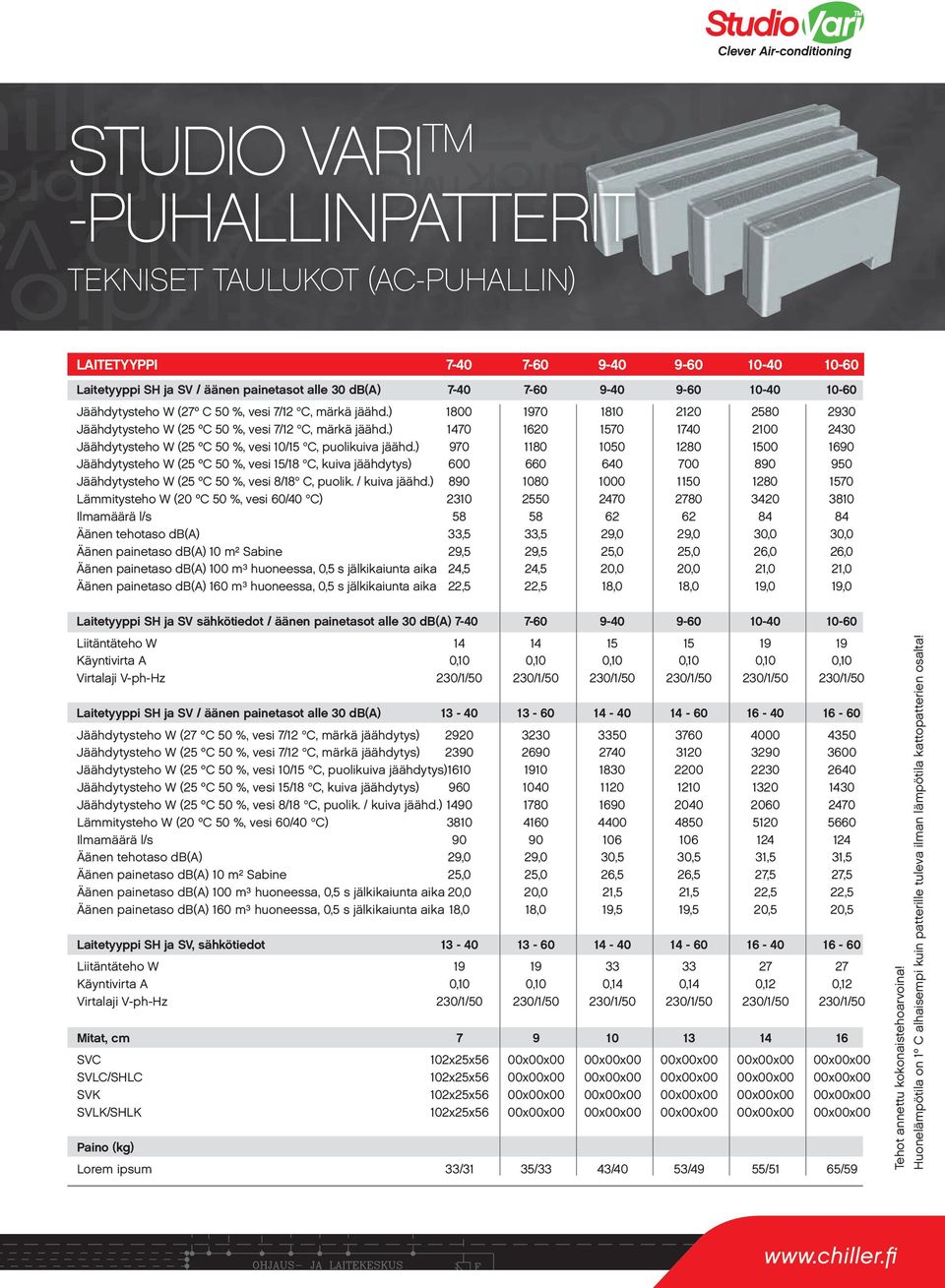

19 STUDIO VARI TM -PUHALLINpatterit TeknisET TAULUKOT (ac-puhallin) Laitetyyppi Laitetyyppi SH ja SV / äänen painetasot alle 30 db(a) Jäähdytysteho W (27º C 50 %, vesi 7/12 C, märkä jäähd.) Jäähdytysteho W (25 ºC 50 %, vesi 7/12 C, märkä jäähd.) Jäähdytysteho W (25 ºC 50 %, vesi 10/15 C, puolikuiva jäähd.) Jäähdytysteho W (25 ºC 50 %, vesi 15/18 C, kuiva jäähdytys) Jäähdytysteho W (25 ºC 50 %, vesi 8/18 C, puolik. / kuiva jäähd.) Lämmitysteho W (20 ºC 50 %, vesi 60/40 C) Ilmamäärä l/s Äänen tehotaso db(a) 33,5 33,5 29,0 29,0 30,0 30,0 Äänen painetaso db(a) 10 m² Sabine 29,5 29,5 25,0 25,0 26,0 26,0 Äänen painetaso db(a) 100 m³ huoneessa, 0,5 s jälkikaiunta aika 24,5 24,5 20,0 20,0 21,0 21,0 Äänen painetaso db(a) 160 m³ huoneessa, 0,5 s jälkikaiunta aika 22,5 22,5 18,0 18,0 19,0 19,0 Laitetyyppi SH ja SV sähkötiedot / äänen painetasot alle 30 db(a) Liitäntäteho W Käyntivirta A 0,10 0,10 0,10 0,10 0,10 0,10 Virtalaji V-ph-Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 Laitetyyppi SH ja SV / äänen painetasot alle 30 db(a) Jäähdytysteho W (27 ºC 50 %, vesi 7/12 C, märkä jäähdytys) Jäähdytysteho W (25 ºC 50 %, vesi 7/12 C, märkä jäähdytys) Jäähdytysteho W (25 ºC 50 %, vesi 10/15 C, puolikuiva jäähdytys) Jäähdytysteho W (25 ºC 50 %, vesi 15/18 C, kuiva jäähdytys) Jäähdytysteho W (25 ºC 50 %, vesi 8/18 C, puolik. / kuiva jäähd.) Lämmitysteho W (20 ºC 50 %, vesi 60/40 C) Ilmamäärä l/s Äänen tehotaso db(a) 29,0 29,0 30,5 30,5 31,5 31,5 Äänen painetaso db(a) 10 m² Sabine 25,0 25,0 26,5 26,5 27,5 27,5 Äänen painetaso db(a) 100 m³ huoneessa, 0,5 s jälkikaiunta aika 20,0 20,0 21,5 21,5 22,5 22,5 Äänen painetaso db(a) 160 m³ huoneessa, 0,5 s jälkikaiunta aika 18,0 18,0 19,5 19,5 20,5 20,5 Laitetyyppi SH ja SV, sähkötiedot Liitäntäteho W Käyntivirta A 0,10 0,10 0,14 0,14 0,12 0,12 Virtalaji V-ph-Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 Mitat, cm SVC 102x25x56 00x00x00 00x00x00 00x00x00 00x00x00 00x00x00 SVLC/SHLC 102x25x56 00x00x00 00x00x00 00x00x00 00x00x00 00x00x00 SVK 102x25x56 00x00x00 00x00x00 00x00x00 00x00x00 00x00x00 SVLK/SHLK 102x25x56 00x00x00 00x00x00 00x00x00 00x00x00 00x00x00 Paino (kg) Lorem ipsum 33/31 35/33 43/40 53/49 55/51 65/59 Tehot annettu kokonaistehoarvoina! Huonelämpötila on 1º C alhaisempi kuin patterille tuleva ilman lämpötila kattopatterien osalta!

20 Giant VARI TM -PUHALLINpatterit TeknisET TAULUKOT (AC-PUHALLIN) TYYPIT Ilmam. Ilma Vesi Painehäviö Nestevirta Teho kok. Teho tunt. Äänitaso m 3 /h C C kpa l/s kw kw db(a) LS700A /50 7/12 12,3 0,36 5,5 3,5 41,7 LS700A /50 7/12 12,3 0,36 7,5 4,9 51,9 LS700A /50 7/12 12,3 0,36 8,6 5,7 57,3 LS700B /50 7/12 16,9 0,43 7,7 5 51,9 LS700B /50 7/12 16,9 0,43 8,9 6 57,3 LS700B /50 7/12 16,9 0,43 9,7 6,5 61 LS700C /50 7/12 22,9 0,50 10,1 6,7 61 LS700C /50 7/12 22,9 0,50 10,5 7,1 62,5 LS700C /50 7/12 22,9 0,50 10,6 7,1 62,8 LS700A /50 7/12 8,3 0,29 4,6 3,1 41,7 LS700A /50 7/12 8,3 0,29 6,1 4,4 51,9 LS700A /50 7/12 8,3 0,29 6,8 5,1 57,3 LS700B /50 7/12 11,4 0,34 6,3 4,5 51,9 LS700B /50 7/12 11,4 0,34 7,2 5,2 57,3 LS700B /50 7/12 11,4 0,34 7,8 5,8 61 LS700C /50 7/12 15,3 0,40 8,1 5,9 61 LS700C /50 7/12 15,3 0,40 8,4 6,3 62,5 LS700C /50 7/12 15,3 0,40 8,5 6,3 62,8 LS700A /50 10/15 3,6 0,18 3,1 2,5 41,7 LS700A /50 10/15 3,6 0,18 3,9 3,4 51,9 LS700A /50 10/15 3,6 0,18 4,2 4 57,3 LS700B /50 10/15 4,8 0,22 4,1 3,5 51,9 LS700B /50 10/15 4,8 0,22 4,5 4,1 57,3 LS700B /50 10/15 4,8 0,22 4,8 4,5 61 LS700C /50 10/15 6,3 0,25 5,1 4,7 61 LS700C /50 10/15 6,3 0,25 5,2 4,9 62,5 LS700C /50 10/15 6,3 0,25 5,3 5,0 62,8 TYYPIT Liitäntä Liitäntä Käyntiv. Paino Pituus Leveys Syvyys V-Ph-Hz W A kg mm mm mm LS , LS700 imukammio LS700 painekammio GIANT Vari TM -koneet perustuvat AC-puhallinteknologiaan. Äänitasot on ilmoitettu ilman vaimennusta, 10 m 2 Sabine. Imu- ja painepuolen äänitasojen arvot toimitetaan pyydettäessä. Lue lisää: 20

21 TYYPIT Ilmam. Ilma Vesi Painehäviö Nestevirta Teho kok. Teho tunt. Äänitaso m 3 /h C C kpa l/s kw kw db(a) LS1300A /50 7/12 9,6 0, ,7 LS1300A /50 7/12 9,6 0, ,8 54,9 LS1300A /50 7/12 9,6 0,72 17,1 11,5 60,3 LS1300B /50 7/12 13,2 0,85 15, ,9 LS1300B /50 7/12 13,2 0,85 17,8 11,8 60,3 LS1300B /50 7/12 13,2 0,85 19,4 13,1 64 LS1300C /50 7/12 17,9 1,00 20,2 13,4 64 LS1300C /50 7/12 17,9 1, ,1 65,5 LS1300C /50 7/12 17,9 1,00 21,2 14,3 65,8 LS1300A /50 7/12 6,5 0,58 9,1 6,3 44,7 LS1300A /50 7/12 6,5 0,58 12,1 8,7 54,9 LS1300A /50 7/12 6,5 0,58 13,7 10,1 60,3 LS1300B /50 7/12 8,9 0,69 12,6 8,9 54,9 LS1300B /50 7/12 8,9 0,69 14,3 10,4 60,3 LS1300B /50 7/12 8,9 0,69 15,5 11,6 64 LS1300C /50 7/ ,81 16,2 11,9 64 LS1300C /50 7/ ,81 16,9 12,5 65,5 LS1300C /50 7/ , ,6 65,8 LS1300A /50 10/15 2,8 0,37 6,3 5 44,7 LS1300A /50 10/15 2,8 0,37 7,7 6,8 54,9 LS1300A /50 10/15 2,8 0,37 8,4 7,9 60,3 LS1300B /50 10/15 3,7 0,43 8,2 7 54,9 LS1300B /50 10/15 3,7 0,43 9 8,2 60,3 LS1300B /50 10/15 3,7 0,43 9,5 9,1 64 LS1300C /50 10/15 4,9 0,50 10,2 9,4 64 LS1300C /50 10/15 4,9 0,50 10,5 9,8 65,5 LS1300C /50 10/15 4,9 0,50 10,5 9,9 65,8 TYYPIT Liitäntä Liitäntä Käyntiv. Paino Pituus Leveys Syvyys V-Ph-Hz W A kg mm mm mm LS , LS1300 imukammio LS1300 painekammio GIANT Vari TM -koneet perustuvat AC-puhallinteknologiaan. Äänitasot on ilmoitettu ilman vaimennusta, 10 m 2 Sabine. Imu- ja painepuolen äänitasojen arvot toimitetaan pyydettäessä. Lue lisää:

22 miksi VALITA CHILLER-RATKAISU? Chillerin tarjoamat laite- ja palveluratkaisut ovat kokonaisuutena Markkinoiden edullisimmat. 22

23 vesituotteet kattotuotteet tarkkuusilmastointi Chiller Oy:n lähtökohtana on asiakkaan ongelman ratkaisu. Pureudumme ongelmaan jo suunnitteluvaiheessa. Ratkaisemme ongelman hyvillä valintatyökaluilla. Toimitamme laitteet ja palvelun, jotka on suunniteltu ko. ongelman ratkaisuun. Pidämme yllä laitosta uudella interaktiivisella huoltojärjestelmällä. Suunnittelija Suunnittelijoille tarjoamme tehokkaan valintaohjelman, jolla laitteidemme mitoitus käy nopeasti ja vaivattomasti. Kaikki tekninen aineisto tähtää asiakkaan ongelman ratkaisuun parhaalla mahdollisella tavalla. Laitteidemme korkea hyötysuhde ja alhaiset huoltokustannukset luovat suunnittelijalle varmuuden tunteen, joka on tärkeä rakennuttajan merkittävimmälle asiantuntijalle. Urakoitsija Urakoitsijan tehtävänä on toteuttaa laitos rakennuttajalle. Edullinen kokonaisratkaisu edellyttää oikeita urakkarajoja. Tehdastyön tekeminen työmaalla ei ole kustannustehokasta myöskään urakoitsijalle. Olemme suunnitelleet laitteet kompakteiksi ominaisuuksia sisältäviksi älylaitteiksi, jolloin yksi asennus sisältää monta toimintoa. Tämä mahdollistaa urakoitsijalle kustannustehokkaan ratkaisun. Huoltofirma Toimitamme huoltofirmalle kehittämämme Service Next TM - huolto- ja laitteen seurantapalvelun. Järjestelmällämme ohjataan huoltomiehiä laitteesta saatavan telemetriatiedon puitteissa. Huolto ei ole kalenteripohjainen vaan tarvepohjainen. Loppukäyttäjä Chiller Oy:n palvelun suurin kiitos tulee tyytyväisestä loppukäyttäjästä. Loppukäyttäjä arvostaa hallittua sisäilmastoa ja alhaisia ylläpitokustannuksia. Me Chillerissä olemme suunnitelleet laitteemme ja palvelumme juuri näistä lähtökohdista. Laitteiden häiriötön käyttöikä on oltava vuotta ja siihen päästään vain korkealuokkaisista komponenteista valmistetuilla laitteilla. Hankintahinnan merkitys loppukäyttäjälle on hyvin pieni, jos valinnan lähtökohdaksi otetaan elinkaarikustannus (energiakustannus, huoltokustannus). OPTION

24 Chiller Oy pidättää oikeuden muutoksiin. KATTAVA MYYNTI- JA HUOLTOVERKOSTO TUKENANNE Chiller Oy kuuluu Euroopan johtaviin energiatehokkaiden ja optimoitujen ilmastointiratkaisujen valmistajiin. Suunnittelu ja palvelu perustuvat aina asiakkaiden erikoisvaatimuksiin. Lisätietoja kotimaan toimipisteistämme tai ulkomaisilta yhteistyökumppaneilta. Lue lisää: Pääkonttori Chiller Oy Louhostie Tuusula Puh. (09) Fax (09) info@chiller.fi Ruotsi Chiller Oy Jyväskylä Puh. (014) Fax (014) jyvaskyla@chiller.fi Chiller Oy Kuopio Puh. (017) Fax (017) kuopio@chiller.fi Chiller Sverige AB Tukholma info@chillersverige.se Chiller Oy Lahti Puh. (03) Fax (03) lahti@chiller.fi Chiller Oy Turku Puh. (02) Fax (02) turku@chiller.fi Forsberg & Tibell Kyl AB Jönköping info@kyla.nu Chiller Oy Tampere Puh. (03) Fax (03) tampere@chiller.fi
