1 Puhallinkonvektorit MCW KPSW CWX TWX

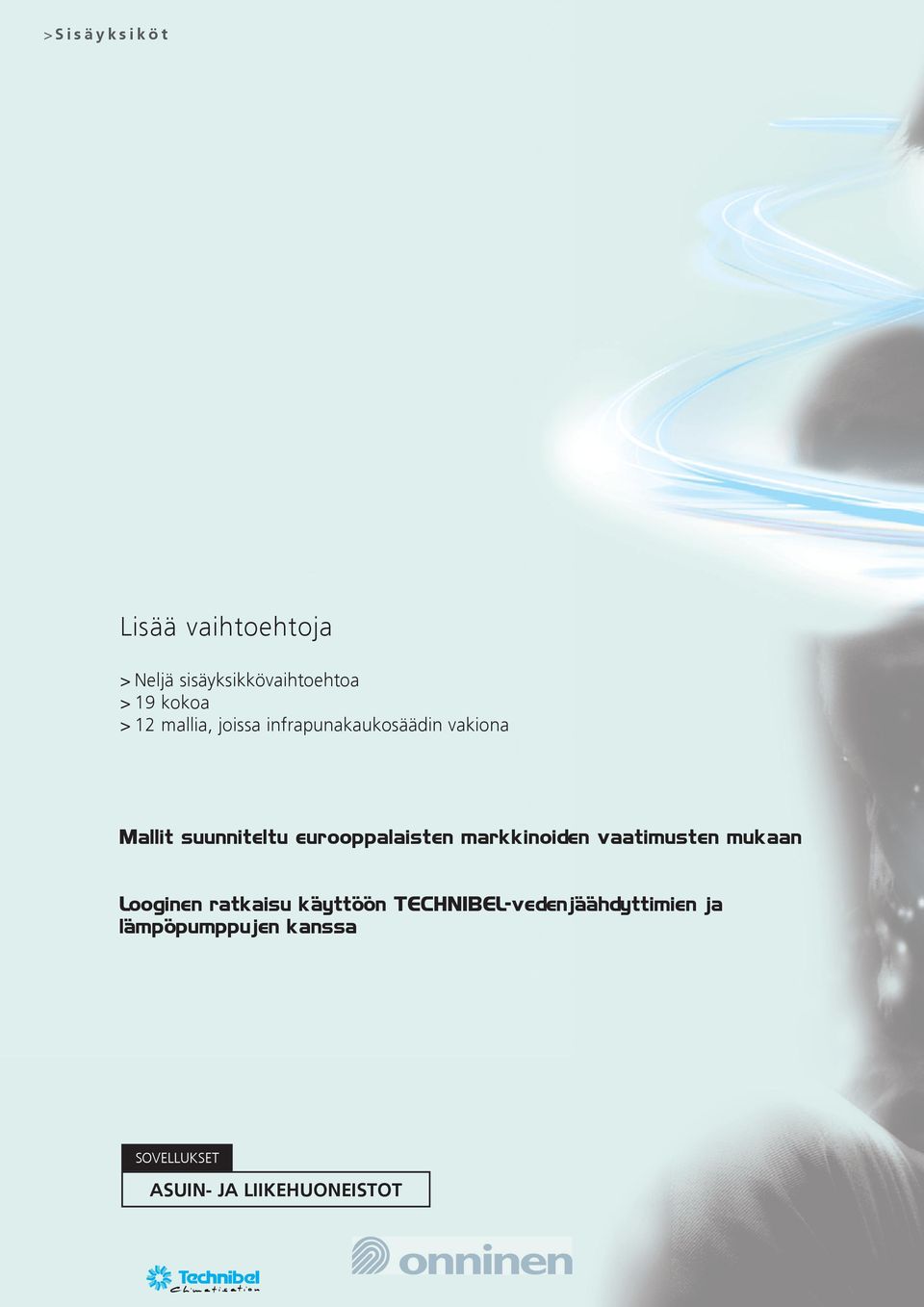

2 Lisää vaihtoehtoja > Neljä sisäyksikkövaihtoehtoa > 19 kokoa > 12 mallia, joissa infrapunakaukosäädin vakiona Mallit suunniteltu eurooppalaisten markkinoiden vaatimusten mukaan Looginen ratkaisu käyttöön TECHNIBELvedenjäähdyttimien ja lämpöpumppujen kanssa SOVELLUKSET ASUIN JA LIIKEHUONEISTOT

3 Vesituotteet Sisäyksiköt > Seinäkiinnitteiset MCW 2 > Seinä tai kattokiinnitteiset KPSW 4 > Kasettiyksiköt CWX 6 > Puhallinpatterit TWX > Sisäyksikköjen kaukosäädin 13 SISÄYKSIKÖT une avance dans l air du temps

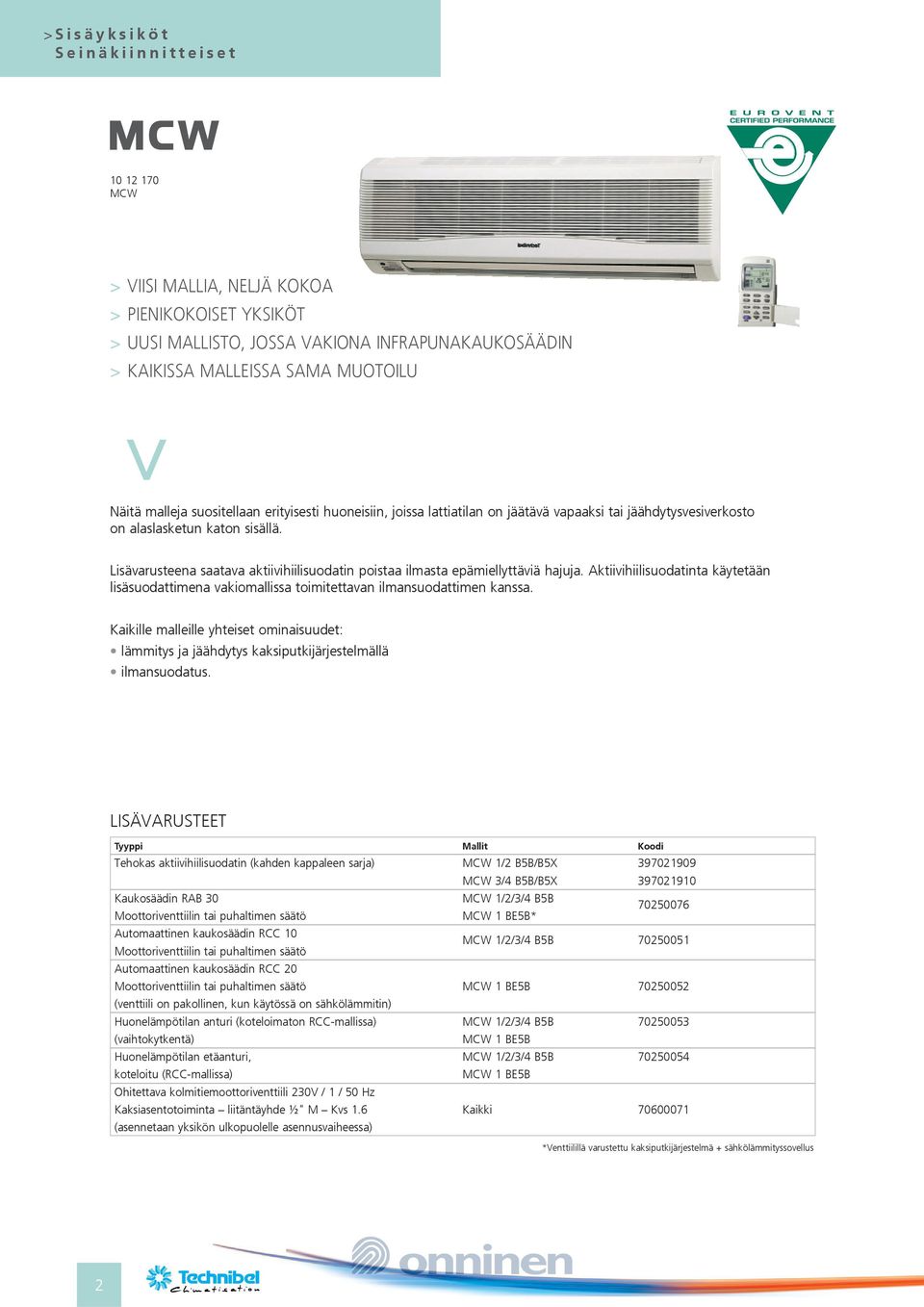

4 Seinäkiinnitteiset MCW MCW > VIISI MALLIA, NELJÄ KOKOA > PIENIKOKOISET YKSIKÖT > UUSI MALLISTO, JOSSA VAKIONA INFRAPUNAKAUKOSÄÄDIN KAIKISSA MALLEISSA SAMA MUOTOILU >> Näitä malleja suositellaan erityisesti huoneisiin, joissa lattiatilan on jäätävä vapaaksi tai jäähdytysvesiverkosto on alaslasketun katon sisällä. Lisävarusteena saatava aktiivihiilisuodatin poistaa ilmasta epämiellyttäviä hajuja. Aktiivihiilisuodatinta käytetään lisäsuodattimena vakiomallissa toimitettavan ilmansuodattimen kanssa. Kaikille malleille yhteiset ominaisuudet: lämmitys ja jäähdytys llä ilmansuodatus. LISÄVARUSTEET Tyyppi Mallit Koodi Tehokas aktiivihiilisuodatin (kahden kappaleen sarja) MCW 1/2 B5B/B5X MCW 3/4 B5B/B5X Kaukosäädin RAB 30 MCW 1/2/3/4 B5B Moottoriventtiilin tai puhaltimen säätö MCW 1 BE5B* Automaattinen kaukosäädin RCC 10 MCW 1/2/3/4 B5B Moottoriventtiilin tai puhaltimen säätö Automaattinen kaukosäädin RCC 20 Moottoriventtiilin tai puhaltimen säätö MCW 1 BE5B (venttiili on pakollinen, kun käytössä on sähkölämmitin) Huonelämpötilan anturi (koteloimaton RCCmallissa) MCW 1/2/3/4 B5B (vaihtokytkentä) MCW 1 BE5B Huonelämpötilan etäanturi, MCW 1/2/3/4 B5B koteloitu (RCCmallissa) MCW 1 BE5B Ohitettava kolmitiemoottoriventtiili 230V / 1 / 50 Hz Kaksiasentotoiminta liitäntäyhde ½" M Kvs 1.6 Kaikki (asennetaan yksikön ulkopuolelle asennusvaiheessa) *Venttiilillä varustettu + sähkölämmityssovellus 2

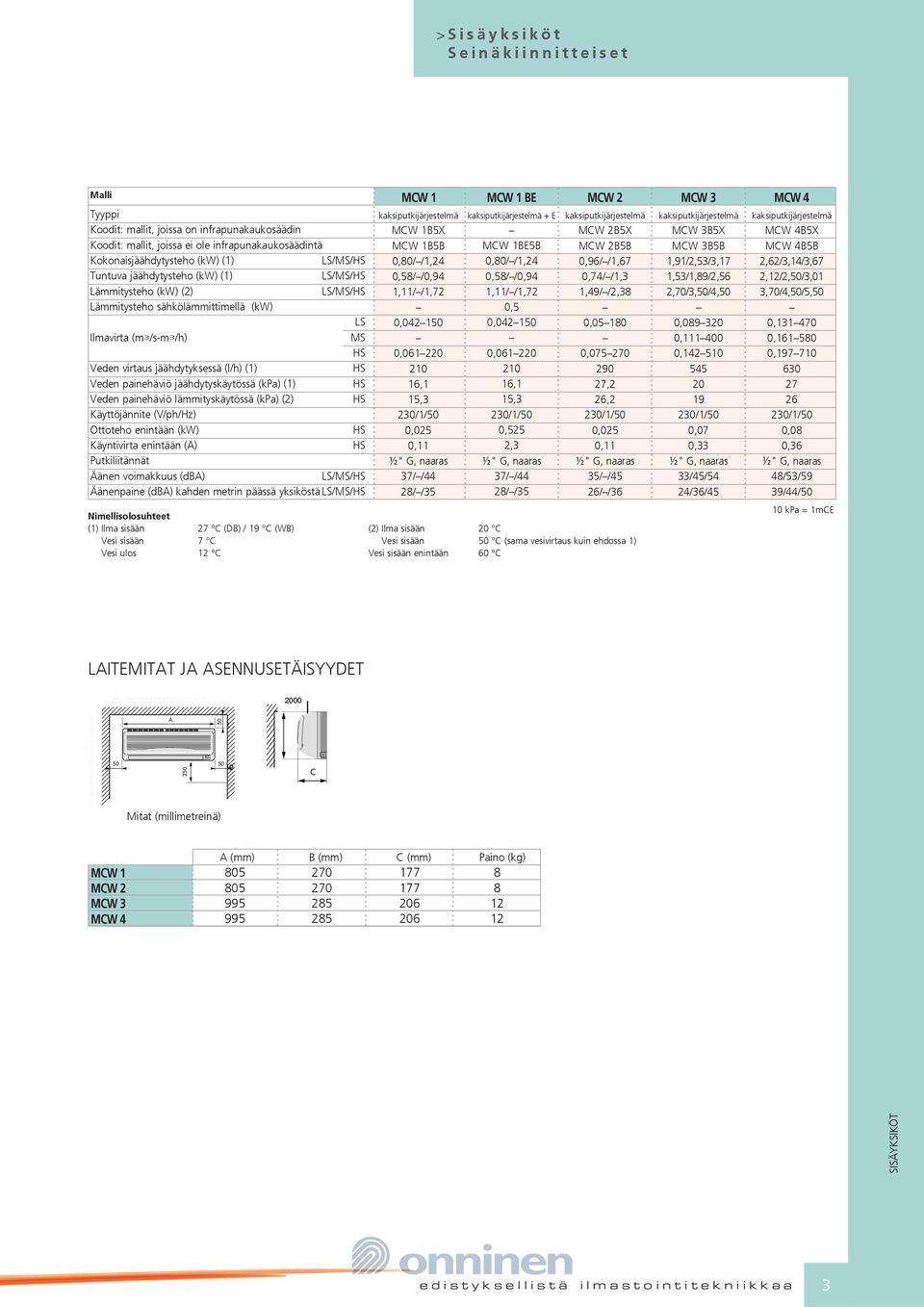

5 Seinäkiinnitteiset Malli Tyyppi Koodit: mallit, joissa on infrapunakaukosäädin Koodit: mallit, joissa ei ole infrapunakaukosäädintä Kokonaisjäähdytysteho (kw) (1) /MS/ Tuntuva jäähdytysteho (kw) (1) /MS/ Lämmitysteho (kw) (2) /MS/ Lämmitysteho sähkölämmittimellä (kw) Ilmavirta (m 3 /sm 3 /h) MS Veden virtaus jäähdytyksessä (l/h) (1) Veden painehäviö jäähdytyskäytössä (kpa) (1) Veden painehäviö lämmityskäytössä (kpa) (2) Käyttöjännite (V/ph/Hz) Ottoteho enintään (kw) Käyntivirta enintään (A) Putkiliitännät Äänen voimakkuus (dba) /MS/ Äänenpaine (dba) kahden metrin päässä yksiköstä /MS/ Nimellisolosuhteet (1) Ilma sisään 27 C (DB) / 19 C (WB) Vesi sisään 7 C Vesi ulos 12 C MCW 1 MCW 1 BE MCW 2 MCW 3 MCW 4 MCW 1B5X MCW 1B5B 0,80//1,24 0,58//0,94 1,11//1,72 0, , ,1 15,3 0,025 0,11 37//44 28//35 + E MCW 1BE5B 0,80//1,24 0,58//0,94 1,11//1,72 0,5 0, , ,1 15,3 0,525 2,3 37//44 28//35 MCW 2B5X MCW 2B5B 0,96//1,67 0,74//1,3 1,49//2,38 0, , ,2 26,2 0,025 0,11 35//45 26//36 (2) Ilma sisään 20 C Vesi sisään 50 C (sama vesivirtaus kuin ehdossa 1) Vesi sisään enintään 60 C MCW 3B5X MCW 3B5B 1,91/2,53/3,17 1,53/1,89/2,56 2,70/3,50/4,50 0, , , ,07 0,33 33/45/54 24/36/45 MCW 4B5X MCW 4B5B 2,62/3,14/3,67 2,12/2,50/3,01 3,70/4,50/5,50 0, , , ,08 0,36 48/53/59 39/44/50 10 kpa = 1mCE LAITEMITAT JA ASENNUSETÄISYYDET 2000 A A C Mitat (millimetreinä) MCW 1 MCW 2 MCW 3 MCW 4 A (mm) B (mm) C (mm) Paino (kg) SISÄYKSIKÖT edistyksellistä ilmastointitekniikkaa 3

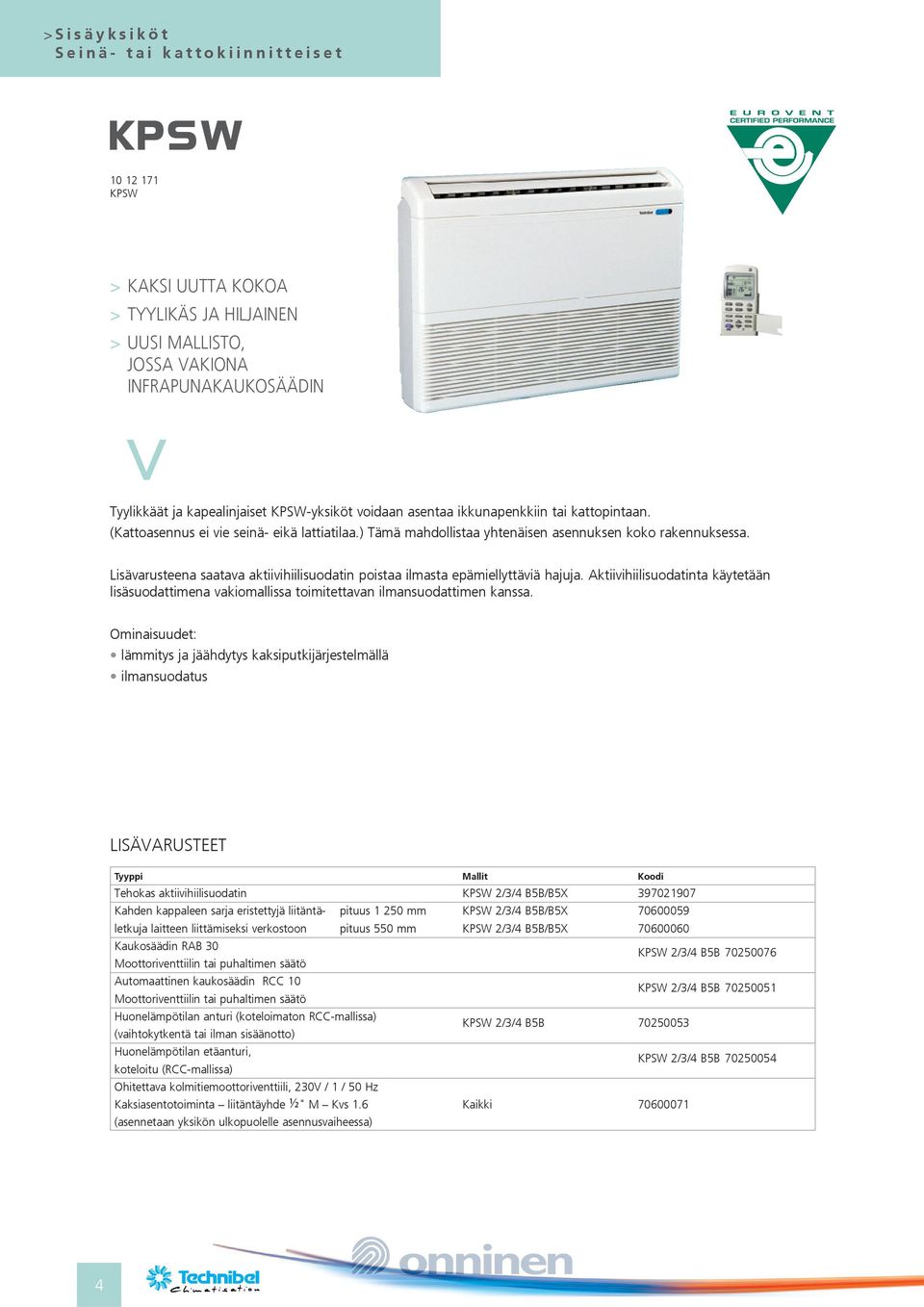

6 Seinä tai kattokiinnitteiset KPSW KPSW > KAKSI UUTTA KOKOA > TYYLIKÄS JA HILJAINEN UUSI MALLISTO, JOSSA VAKIONA INFRAPUNAKAUKOSÄÄDIN >> Tyylikkäät ja kapealinjaiset KPSWyksiköt voidaan asentaa ikkunapenkkiin tai kattopintaan. (Kattoasennus ei vie seinä eikä lattiatilaa.) Tämä mahdollistaa yhtenäisen asennuksen koko rakennuksessa. Lisävarusteena saatava aktiivihiilisuodatin poistaa ilmasta epämiellyttäviä hajuja. Aktiivihiilisuodatinta käytetään lisäsuodattimena vakiomallissa toimitettavan ilmansuodattimen kanssa. Ominaisuudet: lämmitys ja jäähdytys llä ilmansuodatus LISÄVARUSTEET Tyyppi Mallit Koodi Tehokas aktiivihiilisuodatin KPSW 2/3/4 B5B/B5X Kahden kappaleen sarja eristettyjä liitäntä pituus mm KPSW 2/3/4 B5B/B5X letkuja laitteen liittämiseksi verkostoon pituus 550 mm KPSW 2/3/4 B5B/B5X Kaukosäädin RAB 30 KPSW 2/3/4 B5B Moottoriventtiilin tai puhaltimen säätö Automaattinen kaukosäädin RCC 10 KPSW 2/3/4 B5B Moottoriventtiilin tai puhaltimen säätö Huonelämpötilan anturi (koteloimaton RCCmallissa) KPSW 2/3/4 B5B (vaihtokytkentä tai ilman sisäänotto) Huonelämpötilan etäanturi, KPSW 2/3/4 B5B koteloitu (RCCmallissa) Ohitettava kolmitiemoottoriventtiili, 230V / 1 / 50 Hz Kaksiasentotoiminta liitäntäyhde ½" M Kvs 1.6 Kaikki (asennetaan yksikön ulkopuolelle asennusvaiheessa) 4

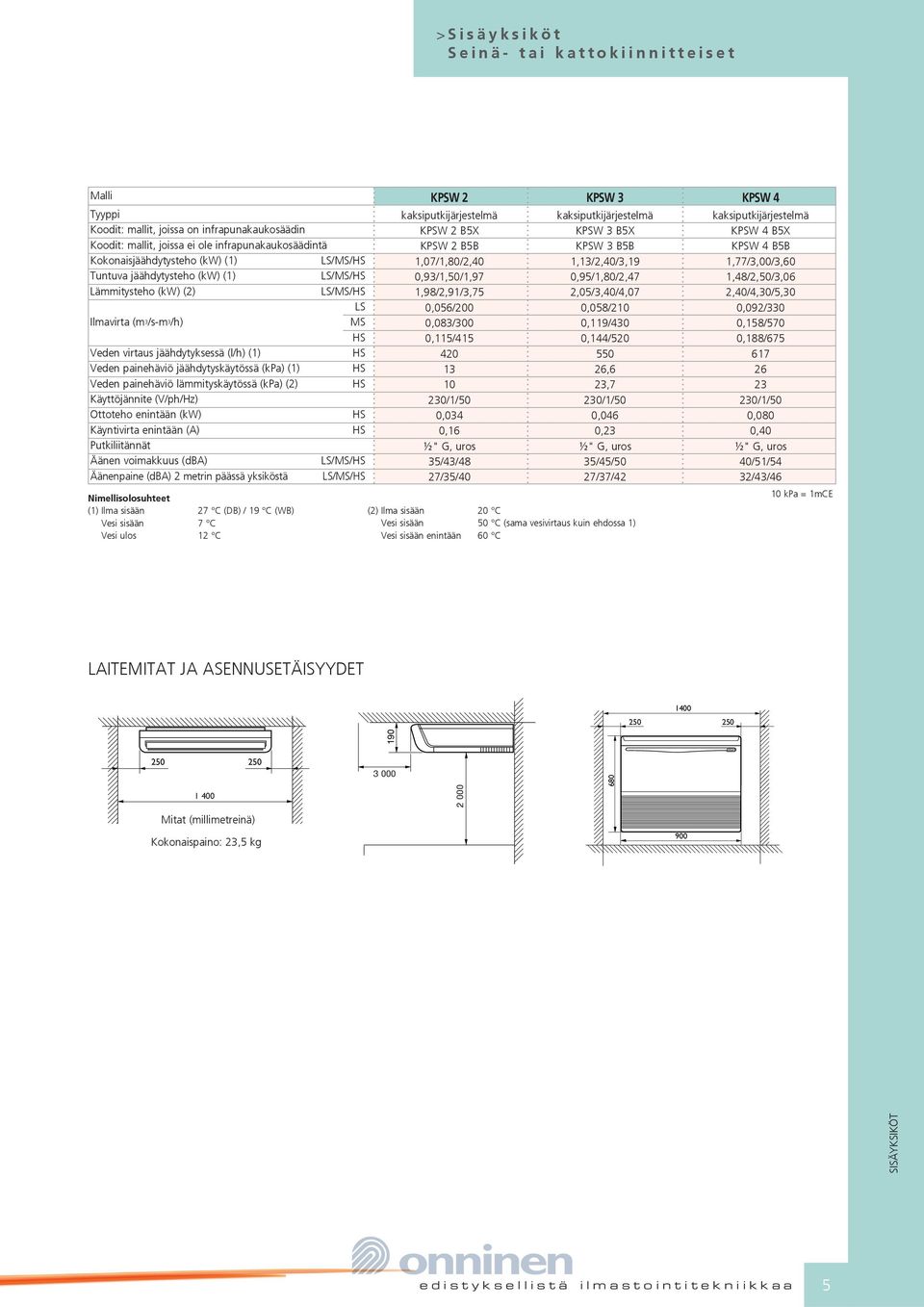

7 Seinä tai kattokiinnitteiset Malli Tyyppi Koodit: mallit, joissa on infrapunakaukosäädin Koodit: mallit, joissa ei ole infrapunakaukosäädintä Kokonaisjäähdytysteho (kw) (1) /MS/ Tuntuva jäähdytysteho (kw) (1) /MS/ Lämmitysteho (kw) (2) /MS/ Ilmavirta (m 3 /sm 3 /h) MS Veden virtaus jäähdytyksessä (l/h) (1) Veden painehäviö jäähdytyskäytössä (kpa) (1) Veden painehäviö lämmityskäytössä (kpa) (2) Käyttöjännite (V/ph/Hz) Ottoteho enintään (kw) Käyntivirta enintään (A) Putkiliitännät Äänen voimakkuus (dba) /MS/ Äänenpaine (dba) 2 metrin päässä yksiköstä /MS/ Nimellisolosuhteet (1) Ilma sisään 27 C (DB) / 19 C (WB) Vesi sisään 7 C Vesi ulos 12 C KPSW 2 KPSW 3 KPSW 4 KPSW 2 B5X KPSW 2 B5B 1,07/1,80/2,40 0,93/1,50/1,97 1,98/2,91/3,75 0,056/200 0,083/300 0,115/ ,034 0,16 ½" G, uros 35/43/48 27/35/40 KPSW 3 B5X KPSW 3 B5B 1,13/2,40/3,19 0,95/1,80/2,47 2,05/3,40/4,07 0,058/210 0,119/430 0,144/ ,6 23,7 0,046 0,23 ½" G, uros 35/45/50 27/37/42 (2) Ilma sisään 20 C Vesi sisään 50 C (sama vesivirtaus kuin ehdossa 1) Vesi sisään enintään 60 C KPSW 4 B5X KPSW 4 B5B 1,77/3,00/3,60 1,48/2,50/3,06 2,40/4,30/5,30 0,092/330 0,158/570 0,188/ ,080 0,40 ½" G, uros 40/51/54 32/43/46 10 kpa = 1mCE LAITEMITAT JA ASENNUSETÄISYYDET Mitat (millimetreinä) Kokonaispaino: 23,5 kg 900 SISÄYKSIKÖT edistyksellistä ilmastointitekniikkaa 5

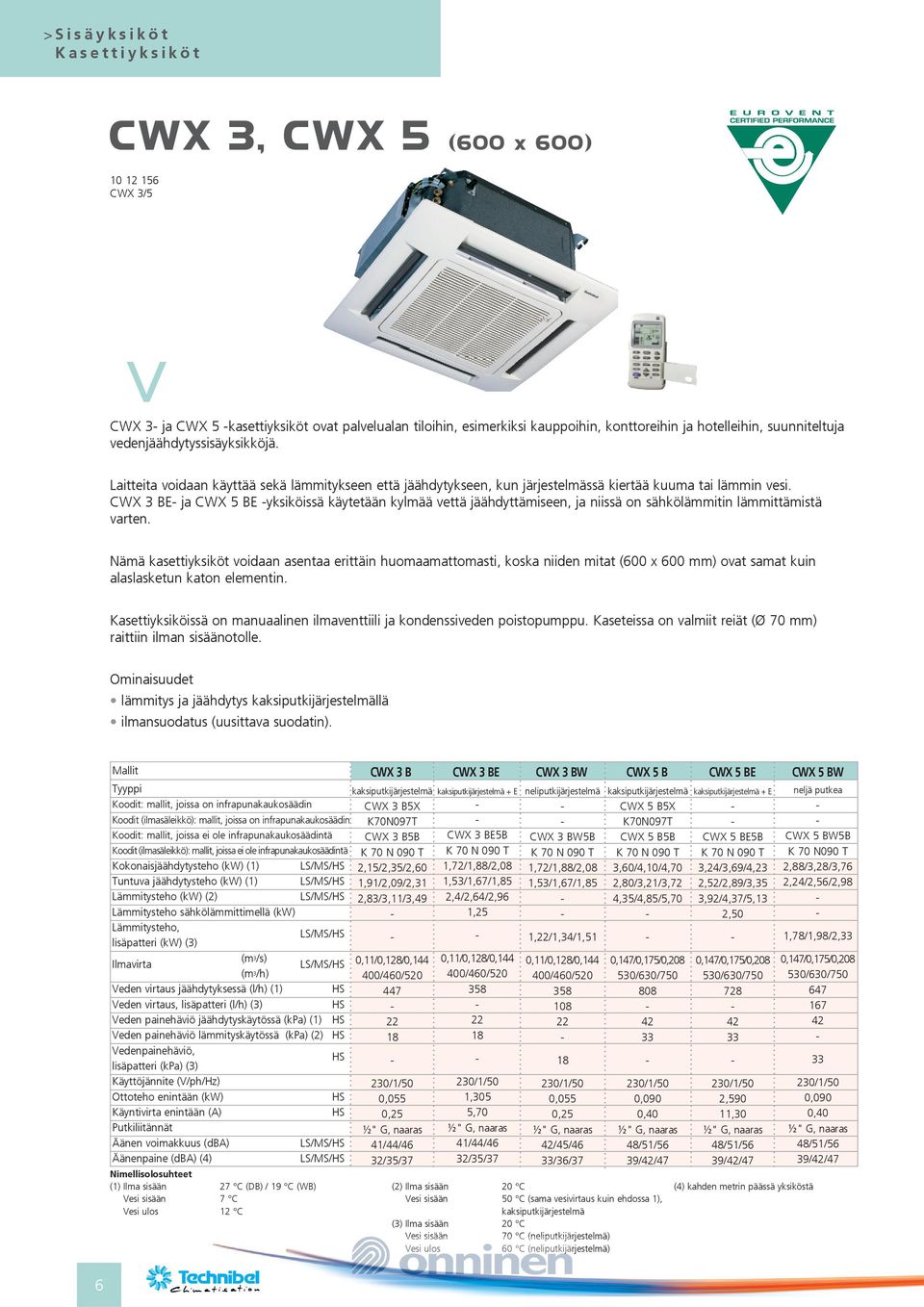

8 Kasettiyksiköt CWX 3, CWX 5 (600 x 600) CWX 3/5 > CWX 3 ja CWX 5 kasettiyksiköt ovat palvelualan tiloihin, esimerkiksi kauppoihin, konttoreihin ja hotelleihin, suunniteltuja vedenjäähdytyssisäyksikköjä. Laitteita voidaan käyttää sekä lämmitykseen että jäähdytykseen, kun järjestelmässä kiertää kuuma tai lämmin vesi. CWX 3 BE ja CWX 5 BE yksiköissä käytetään kylmää vettä jäähdyttämiseen, ja niissä on sähkölämmitin lämmittämistä varten. Nämä kasettiyksiköt voidaan asentaa erittäin huomaamattomasti, koska niiden mitat (600 x 600 mm) ovat samat kuin alaslasketun katon elementin. Kasettiyksiköissä on manuaalinen ilmaventtiili ja kondenssiveden poistopumppu. Kaseteissa on valmiit reiät (Ø 70 mm) raittiin ilman sisäänotolle. Ominaisuudet lämmitys ja jäähdytys llä ilmansuodatus (uusittava suodatin). Mallit Tyyppi Koodit: mallit, joissa on infrapunakaukosäädin Koodit (ilmasäleikkö): mallit, joissa on infrapunakaukosäädin Koodit: mallit, joissa ei ole infrapunakaukosäädintä Koodit (ilmasäleikkö): mallit, joissa ei ole infrapunakaukosäädintä Kokonaisjäähdytysteho (kw) (1) /MS/ Tuntuva jäähdytysteho (kw) (1) /MS/ Lämmitysteho (kw) (2) /MS/ Lämmitysteho sähkölämmittimellä (kw) Lämmitysteho, lisäpatteri (kw) (3) /MS/ Ilmavirta (m 3 /s) /MS/ (m 3 /h) Veden virtaus jäähdytyksessä (l/h) (1) Veden virtaus, lisäpatteri (l/h) (3) Veden painehäviö jäähdytyskäytössä (kpa) (1) Veden painehäviö lämmityskäytössä (kpa) (2) Vedenpainehäviö, lisäpatteri (kpa) (3) Käyttöjännite (V/ph/Hz) Ottoteho enintään (kw) Käyntivirta enintään (A) Putkiliitännät Äänen voimakkuus (dba) /MS/ Äänenpaine (dba) (4) /MS/ Nimellisolosuhteet (1) Ilma sisään 27 C (DB) / 19 C (WB) Vesi sisään 7 C Vesi ulos 12 C CWX 3 B CWX 3 BE CWX 3 BW CWX 5 B CWX 5 BE CWX 5 BW CWX 3 B5X K70N097T CWX 3 B5B K 70 N 090 T 2,15/2,35/2,60 1,91/2,09/2,31 2,83/3,11/3,49 0,11/0,128/0, /460/ ,055 0,25 41/44/46 32/35/37 + E CWX 3 BE5B K 70 N 090 T 1,72/1,88/2,08 1,53/1,67/1,85 2,4/2,64/2,96 1,25 0,11/0,128/0, /460/ ,305 5,70 41/44/46 32/35/37 neliputkijärjestelmä CWX 3 BW5B K 70 N 090 T 1,72/1,88/2,08 1,53/1,67/1,85 1,22/1,34/1,51 0,11/0,128/0, /460/ (2) Ilma sisään 20 C Vesi sisään 50 C (sama vesivirtaus kuin ehdossa 1), (3) Ilma sisään 20 C Vesi sisään 70 C (neliputkijärjestelmä) Vesi ulos 60 C (neliputkijärjestelmä) 18 0,055 0,25 42/45/46 33/36/37 CWX 5 B5X K70N097T CWX 5 B5B K 70 N 090 T 3,60/4,10/4,70 2,80/3,21/3,72 4,35/4,85/5,70 0,147/0,175/0, /630/ ,090 0,40 48/51/56 39/42/47 + E CWX 5 BE5B K 70 N 090 T 3,24/3,69/4,23 2,52/2,89/3,35 3,92/4,37/5,13 2,50 0,147/0,175/0, /630/ ,590 11,30 48/51/56 39/42/47 (4) kahden metrin päässä yksiköstä neljä putkea CWX 5 BW5B K 70 N090 T 2,88/3,28/3,76 2,24/2,56/2,98 1,78/1,98/2,33 0,147/0,175/0, /630/ ,090 0,40 48/51/56 39/42/47 6

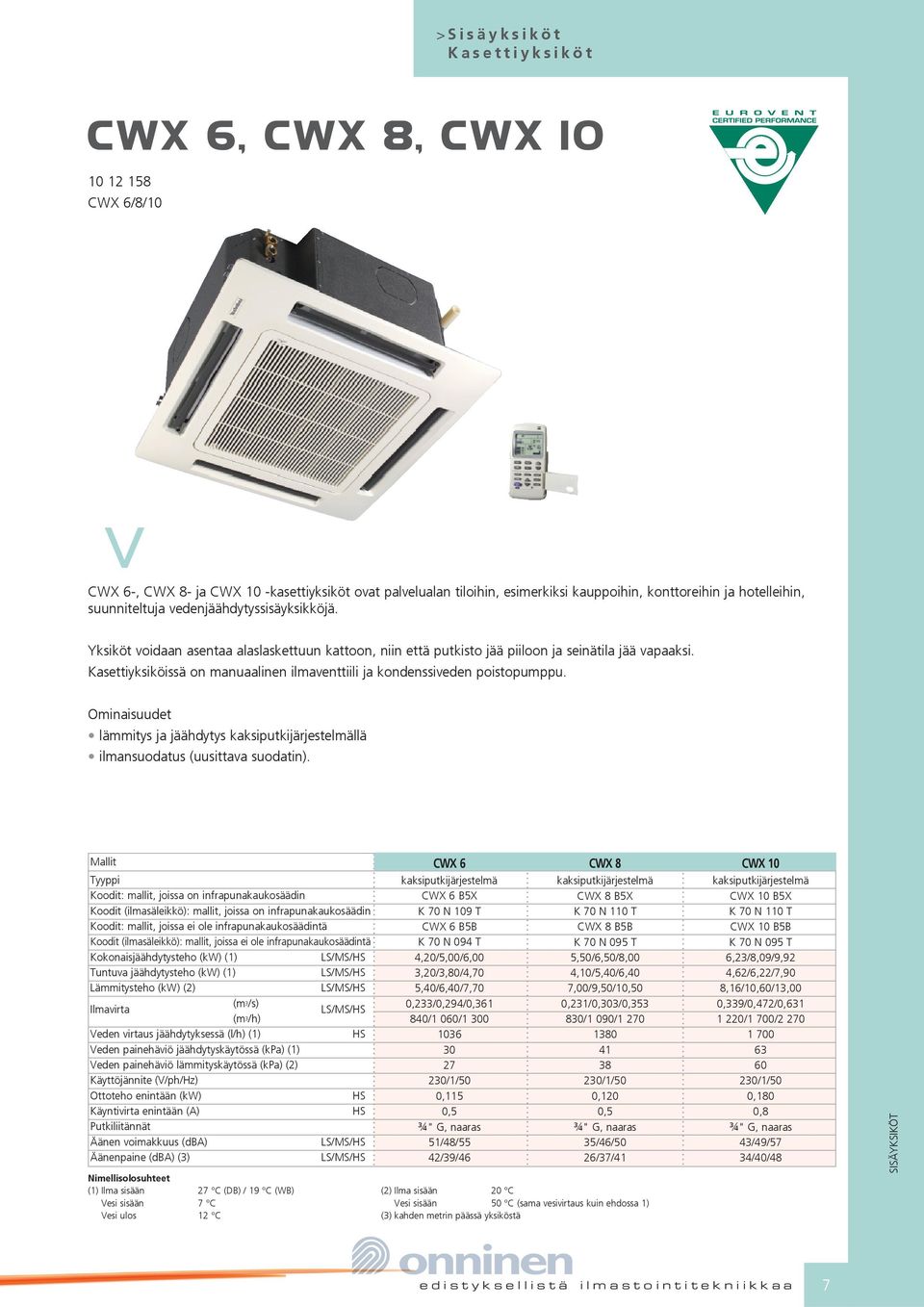

9 Kasettiyksiköt CWX 6, CWX 8, CWX CWX 6/8/10 > CWX 6, CWX 8 ja CWX 10 kasettiyksiköt ovat palvelualan tiloihin, esimerkiksi kauppoihin, konttoreihin ja hotelleihin, suunniteltuja vedenjäähdytyssisäyksikköjä. Yksiköt voidaan asentaa alaslaskettuun kattoon, niin että putkisto jää piiloon ja seinätila jää vapaaksi. Kasettiyksiköissä on manuaalinen ilmaventtiili ja kondenssiveden poistopumppu. Ominaisuudet lämmitys ja jäähdytys llä ilmansuodatus (uusittava suodatin). Mallit Tyyppi Koodit: mallit, joissa on infrapunakaukosäädin Koodit (ilmasäleikkö): mallit, joissa on infrapunakaukosäädin Koodit: mallit, joissa ei ole infrapunakaukosäädintä Koodit (ilmasäleikkö): mallit, joissa ei ole infrapunakaukosäädintä Kokonaisjäähdytysteho (kw) (1) /MS/ Tuntuva jäähdytysteho (kw) (1) /MS/ Lämmitysteho (kw) (2) /MS/ Ilmavirta (m 3 /s) /MS/ (m 3 /h) Veden virtaus jäähdytyksessä (l/h) (1) Veden painehäviö jäähdytyskäytössä (kpa) (1) Veden painehäviö lämmityskäytössä (kpa) (2) Käyttöjännite (V/ph/Hz) Ottoteho enintään (kw) Käyntivirta enintään (A) Putkiliitännät Äänen voimakkuus (dba) /MS/ Äänenpaine (dba) (3) /MS/ Nimellisolosuhteet (1) Ilma sisään 27 C (DB) / 19 C (WB) Vesi sisään 7 C Vesi ulos 12 C CWX 6 CWX 8 CWX 10 CWX 6 B5X K 70 N 109 T CWX 6 B5B K 70 N 094 T 4,20/5,00/6,00 3,20/3,80/4,70 5,40/6,40/7,70 0,233/0,294/0, /1 060/ ,115 0,5 51/48/55 42/39/46 CWX 8 B5X K 70 N 110 T CWX 8 B5B K 70 N 095 T 5,50/6,50/8,00 4,10/5,40/6,40 7,00/9,50/10,50 0,231/0,303/0, /1 090/ ,120 0,5 35/46/50 26/37/41 (2) Ilma sisään 20 C Vesi sisään 50 C (sama vesivirtaus kuin ehdossa 1) (3) kahden metrin päässä yksiköstä CWX 10 B5X K 70 N 110 T CWX 10 B5B K 70 N 095 T 6,23/8,09/9,92 4,62/6,22/7,90 8,16/10,60/13,00 0,339/0,472/0, /1 700/ ,180 0,8 43/49/57 34/40/48 SISÄYKSIKÖT edistyksellistä ilmastointitekniikkaa 7

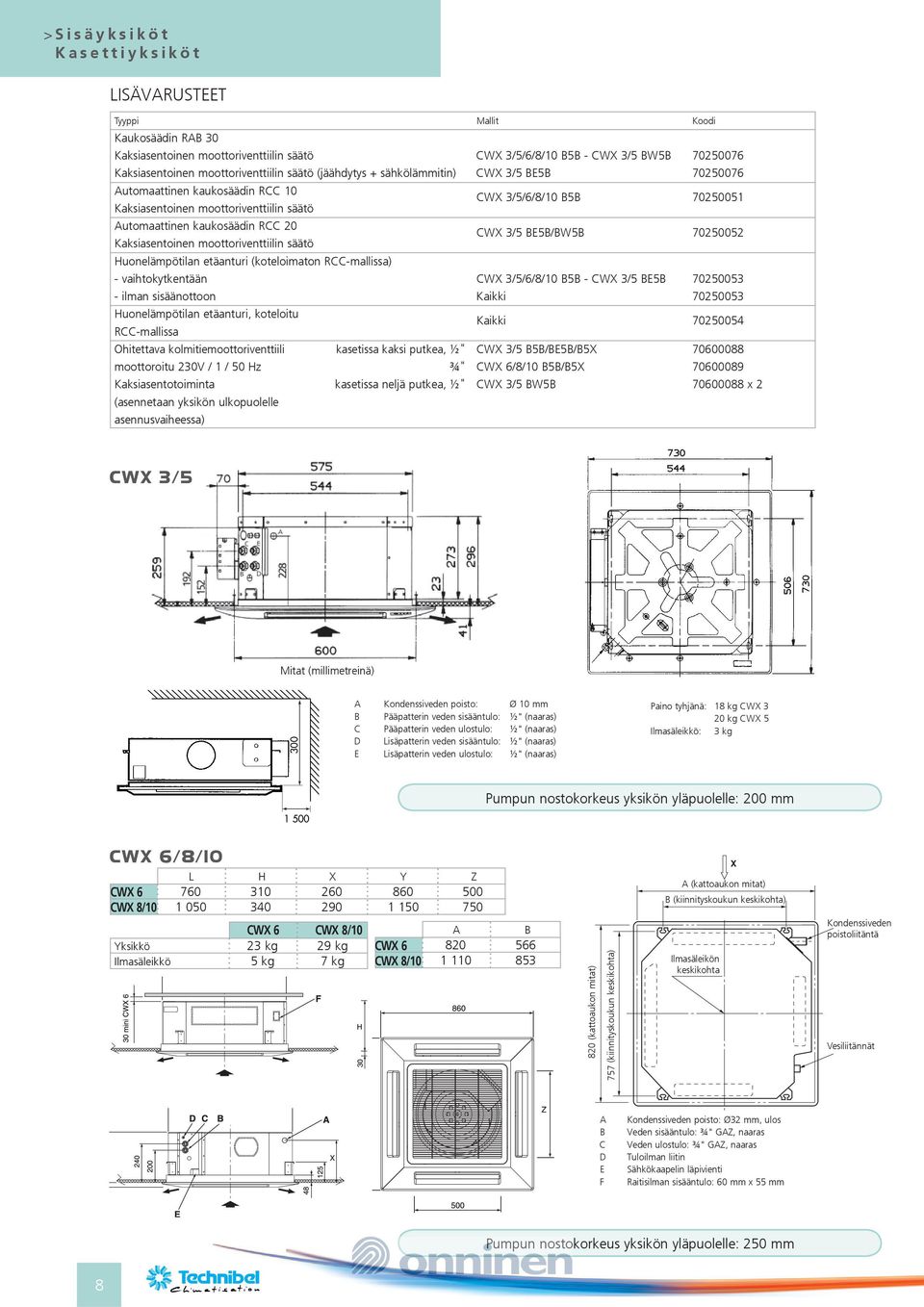

10 Kasettiyksiköt LISÄVARUSTEET Tyyppi Mallit Koodi Kaukosäädin RAB 30 Kaksiasentoinen moottoriventtiilin säätö CWX 3/5/6/8/10 B5B CWX 3/5 BW5B Kaksiasentoinen moottoriventtiilin säätö (jäähdytys + sähkölämmitin) CWX 3/5 BE5B Automaattinen kaukosäädin RCC 10 CWX 3/5/6/8/10 B5B Kaksiasentoinen moottoriventtiilin säätö Automaattinen kaukosäädin RCC 20 CWX 3/5 BE5B/BW5B Kaksiasentoinen moottoriventtiilin säätö Huonelämpötilan etäanturi (koteloimaton RCCmallissa) vaihtokytkentään CWX 3/5/6/8/10 B5B CWX 3/5 BE5B ilman sisäänottoon Kaikki Huonelämpötilan etäanturi, koteloitu Kaikki RCCmallissa Ohitettava kolmitiemoottoriventtiili kasetissa kaksi putkea, ½" CWX 3/5 B5B/BE5B/B5X moottoroitu 230V / 1 / 50 Hz ¾" CWX 6/8/10 B5B/B5X Kaksiasentotoiminta kasetissa neljä putkea, ½" CWX 3/5 BW5B x 2 (asennetaan yksikön ulkopuolelle asennusvaiheessa) CWX 3/5 Mitat (millimetreinä) 300 A Kondenssiveden poisto: Ø 10 mm B Pääpatterin veden sisääntulo: ½" (naaras) C Pääpatterin veden ulostulo: ½" (naaras) D Lisäpatterin veden sisääntulo: ½" (naaras) E Lisäpatterin veden ulostulo: ½" (naaras) Paino tyhjänä: 18 kg CWX 3 20 kg CWX 5 Ilmasäleikkö: 3 kg Pumpun nostokorkeus yksikön yläpuolelle: 200 mm CWX 6/8/10 CWX 6 CWX 8/10 Yksikkö Ilmasäleikkö L H X Y Z CWX 6 CWX 8/10 23 kg 29 kg 5 kg 7 kg CWX 6 CWX 8/ A B (kattoaukon mitat) 757 (kiinnityskoukun keskikohta) A (kattoaukon mitat) B (kiinnityskoukun keskikohta) Ilmasäleikön keskikohta X Kondenssiveden poistoliitäntä Vesiliitännät A B C D E F Kondenssiveden poisto: Ø32 mm, ulos Veden sisääntulo: ¾" GAZ, naaras Veden ulostulo: ¾" GAZ, naaras Tuloilman liitin Sähkökaapelin läpivienti Raitisilman sisääntulo: 60 mm x 55 mm Pumpun nostokorkeus yksikön yläpuolelle: 250 mm 8

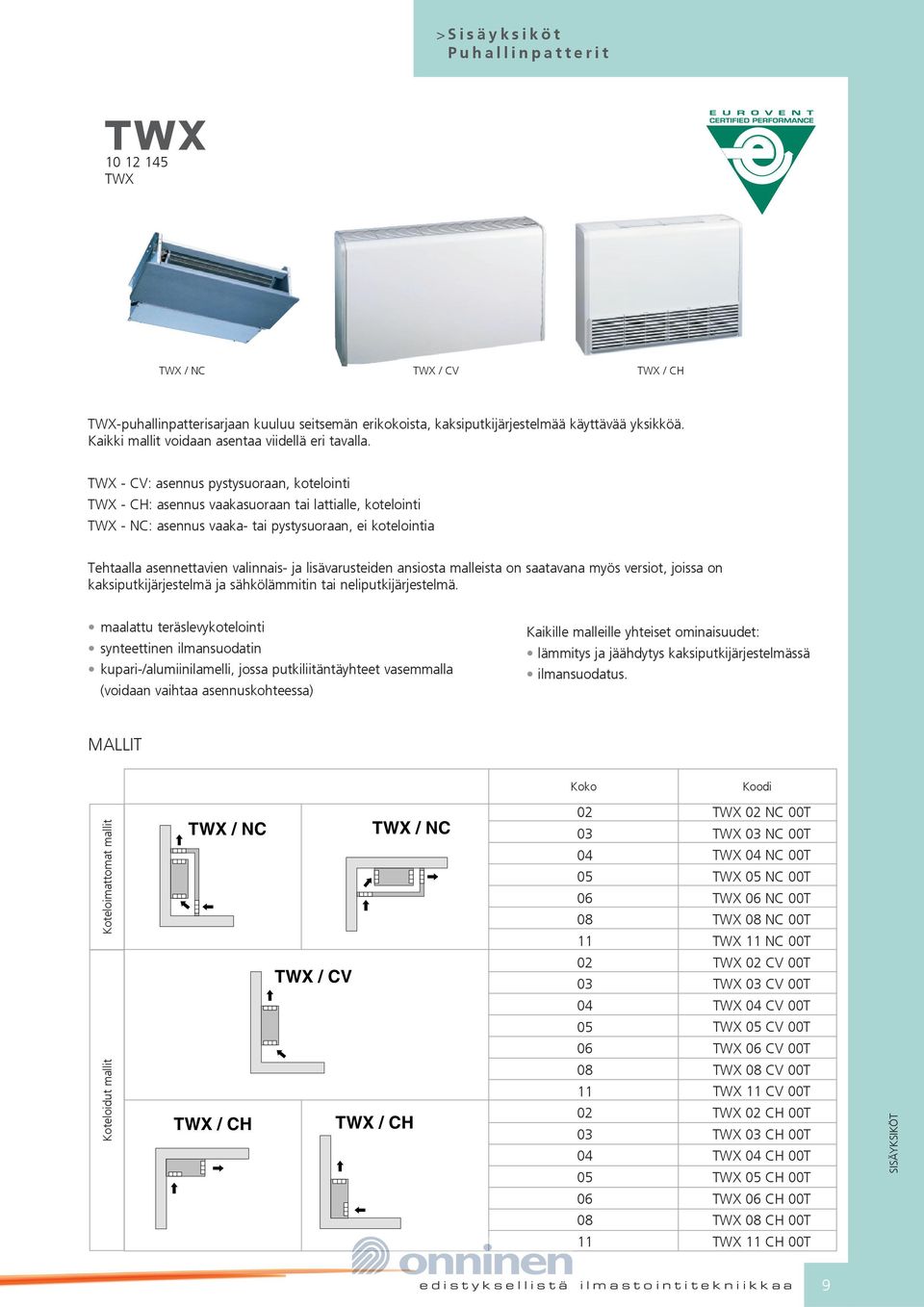

11 Puhallinpatterit TWX TWX TWX / NC TWX / CV TWX / CH TWXpuhallinpatterisarjaan kuuluu seitsemän erikokoista, ä käyttävää yksikköä. Kaikki mallit voidaan asentaa viidellä eri tavalla. TWX CV: asennus pystysuoraan, kotelointi TWX CH: asennus vaakasuoraan tai lattialle, kotelointi TWX NC: asennus vaaka tai pystysuoraan, ei kotelointia Tehtaalla asennettavien valinnais ja lisävarusteiden ansiosta malleista on saatavana myös versiot, joissa on ja sähkölämmitin tai neliputkijärjestelmä. maalattu teräslevykotelointi synteettinen ilmansuodatin kupari/alumiinilamelli, jossa putkiliitäntäyhteet vasemmalla (voidaan vaihtaa asennuskohteessa) Kaikille malleille yhteiset ominaisuudet: lämmitys ja jäähdytys ssä ilmansuodatus. MALLIT Koko Koodi Koteloidut mallit Koteloimattomat mallit TWX / NC TWX / CH TWX / CV TWX / NC TWX / CH TWX 02 NC 00T TWX 03 NC 00T TWX 04 NC 00T TWX 05 NC 00T TWX 06 NC 00T TWX 08 NC 00T TWX 11 NC 00T TWX 02 CV 00T TWX 03 CV 00T TWX 04 CV 00T TWX 05 CV 00T TWX 06 CV 00T TWX 08 CV 00T TWX 11 CV 00T TWX 02 CH 00T TWX 03 CH 00T TWX 04 CH 00T TWX 05 CH 00T SISÄYKSIKÖT 06 TWX 06 CH 00T 08 TWX 08 CH 00T 11 TWX 11 CH 00T edistyksellistä ilmastointitekniikkaa 9

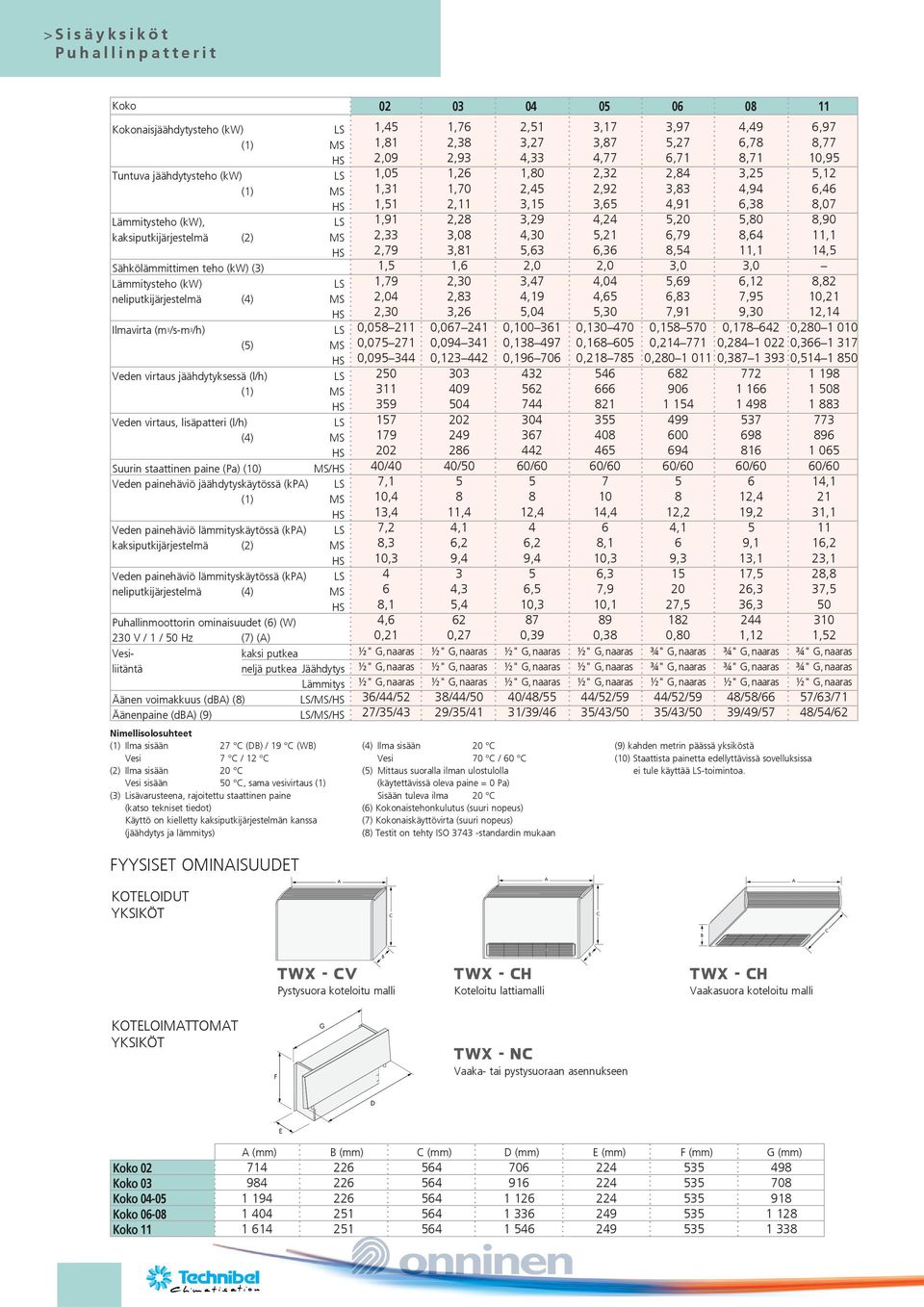

12 Puhallinpatterit Koko Kokonaisjäähdytysteho (kw) (1) MS Tuntuva jäähdytysteho (kw) (1) MS Lämmitysteho (kw), (2) MS Sähkölämmittimen teho (kw) (3) Lämmitysteho (kw) neliputkijärjestelmä (4) MS Ilmavirta (m 3 /sm 3 /h) (5) MS Veden virtaus jäähdytyksessä (l/h) (1) MS Veden virtaus, lisäpatteri (l/h) (4) MS Suurin staattinen paine (Pa) (10) MS/ Veden painehäviö jäähdytyskäytössä (kpa) (1) MS Veden painehäviö lämmityskäytössä (kpa) (2) MS Veden painehäviö lämmityskäytössä (kpa) neliputkijärjestelmä (4) MS Puhallinmoottorin ominaisuudet (6) (W) 230 V / 1 / 50 Hz (7) (A) Vesi kaksi putkea liitäntä neljä putkea Jäähdytys Lämmitys Äänen voimakkuus (dba) (8) /MS/ Äänenpaine (dba) (9) /MS/ Nimellisolosuhteet (1) Ilma sisään 27 C (DB) / 19 C (WB) Vesi 7 C / 12 C (2) Ilma sisään 20 C Vesi sisään 50 C, sama vesivirtaus (1) (3) Lisävarusteena, rajoitettu staattinen paine (katso tekniset tiedot) Käyttö on kielletty n kanssa (jäähdytys ja lämmitys) ,45 1,81 2,09 1,05 1,31 1,51 1,91 2,33 2,79 1,5 1,79 2,04 2,30 0, , , /40 7,1 10,4 13,4 7,2 8,3 10, ,1 4,6 0,21 36/44/52 27/35/43 1,76 2,38 2,93 1,26 1,70 2,11 2,28 3,08 3,81 1,6 2,30 2,83 3,26 0, , , / ,4 4,1 6,2 9,4 3 4,3 5,4 62 0,27 38/44/50 29/35/41 2,51 3,27 4,33 1,80 2,45 3,15 3,29 4,30 5,63 2,0 3,47 4,19 5,04 0, , , / ,4 4 6,2 9,4 5 6,5 10,3 87 0,39 40/48/55 31/39/46 (4) Ilma sisään 20 C Vesi 70 C / 60 C (5) Mittaus suoralla ilman ulostulolla (käytettävissä oleva paine = 0 Pa) Sisään tuleva ilma 20 C (6) Kokonaistehonkulutus (suuri nopeus) (7) Kokonaiskäyttövirta (suuri nopeus) (8) Testit on tehty ISO 3743 standardin mukaan 3,17 3,87 4,77 2,32 2,92 3,65 4,24 5,21 6,36 2,0 4,04 4,65 5,30 0, , , / ,4 6 8,1 10,3 6,3 7,9 10,1 89 0,38 44/52/59 35/43/50 3,97 5,27 6,71 2,84 3,83 4,91 5,20 6,79 8,54 3,0 5,69 6,83 7,91 0, , , / ,2 4,1 6 9, , ,80 44/52/59 35/43/50 4,49 6,78 8,71 3,25 4,94 6,38 5,80 8,64 11,1 3,0 6,12 7,95 9,30 0, , , / ,4 19,2 5 9,1 13,1 17,5 26,3 36, ,12 48/58/66 39/49/57 (9) kahden metrin päässä yksiköstä (10) Staattista painetta edellyttävissä sovelluksissa ei tule käyttää toimintoa. 6,97 8,77 10,95 5,12 6,46 8,07 8,90 11,1 14,5 8,82 10,21 12,14 0, , , /60 14, , ,2 23,1 28,8 37, ,52 57/63/71 48/54/62 FYYSISET OMINAISUUDET KOTELOIDUT YKSIKÖT A C A C A B C B B TWX CV Pystysuora koteloitu malli TWX CH Koteloitu lattiamalli TWX CH Vaakasuora koteloitu malli KOTELOIMATTOMAT YKSIKÖT F G TWX NC Vaaka tai pystysuoraan asennukseen D E Koko 0405 Koko 0608 Koko 11 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm)

13 Puhallinpatterit LISÄVARUSTEET JA TEHDASASENTEISET VALINNAISVARUSTEET Sisällytettävät ohjaimet Kolmiasentoinen nopeusvalitsin käytössä / ei käytössä (*) Moottoriventtiilin säätö (kolme nopeutta käytössä / ei käytössä sähkömekaaninen termostaatti) Vain jäähdytys tai lämmitys Moottoriventtiilin säätö (kolme nopeutta käytössä / ei käytössä sähkömekaanisen termostaatin manuaalinen vaihtokytkentä) Kaksiasentoinen, sähköinen moottoriventtiilin säätö Kaksiasentoinen, sähköinen kahden moottoriventtiilin säätö Kaksiasentoinen, sähköinen moottoriventtiilin säätö + sähkölämmitin Moottoroidun raitisilmapellin säätöpaneeli Kolmitiemoottoriventtilisarja + moottoroitu ohitus, 230 V / 1 / 50 Hz ½" G M Kvs 1.6 Kaksiasentotoiminta lämmityspatterille ¾" G M Kvs 2.5 (suositeltu lisävaruste: kondenssivesiallas) Kolmitiemoottoriventtilisarja + moottoroitu ohitus, 230 V / 1 / 50 Hz Jäähdytys/Lämmitys ½" G M Kvs 1.6 Kaksiasentotoiminta Jäähdytys ¾" G M Kvs 2.5 lisälämmityspatterille Lämmitys ½" G M Kvs 1.6 (suositeltu lisävaruste: kondenssivesiallas) Lisälämmityspatteri neliputkijärjestelmään Sähkölämmitinsarja Tyyppi 1,5 kw 1,5 kw 1,6 kw 2,0 kw 3,0 kw Malli CV CH (pystysuora) CV, CH (pystysuora), CV, CH (pystysuora), CV, CH (pystysuora), CV, neliputkijärjestelmä CH (pystysuora), neliputkijärjestelmä CV, + E CH (pystysuora) + E CV Koot 0205 Koot 0611 Koot 0205 Koot 0611 Koko 11, pystysuora, vaakasuora Sizes 0608 Tehdasasenteisen Lisävarustekoodi valinnaisvarusteen koodi K 70 P 034 Z K 70 P 034 M K 70 P 035 Z K 70 P 036 Z K 70 P 039 Z K 70 P 039 Z K 70 P 039 Z K 70 P 040 Z K 60 L 080 Z K 60 L 081 Z K 60 L 082 Z K 60 L 083 Z K 70 B 009 Z K 70 B 010 Z K 70 B 011 Z K 70 B 012 Z K 70 B 013 Z K 70 C 035 Z K 70 C 036 Z K 70 C 037 Z K 70 C 038 Z K 70 C 039 Z K 70 P 035 M K 70 P 036 M K 70 P 039 M K 70 P 039 M K 70 P 039 M K 70 P 040 M K 60 L 080 M K 60 L 081 M K 60 L 082 M K 60 L 083 M K 70 B 009 M K 70 B 010 M K 70 B 011 M K 70 B 012 M K 70 B 013 M K 70 C 035 M K 70 C 036 M K 70 C 037 M K 70 C 038 M K 70 C 039 M * Valintakytkimessä ei ole lämpötilan säätöä. SISÄYKSIKÖT edistyksellistä ilmastointitekniikkaa

14 Puhallinpatterit LISÄVARUSTEET Malli Koodi Kaukosäädin RAB 30 Kaksiasentoinen moottoriventtiilin säätö Kaksiputkijärjestelmä Kaksiasentoinen kahden moottoriventtiilin säätö Neliputkijärjestelmä Sähköinen kaukosäädin Kaksiputkijärjestelmä + E Kaksiasentoinen moottoriventtiilin säätö (vain jäähdytys + sähkölämmitin) Automaattinen kaukosäädin RCC 20 Kaksiasentoinen kahden moottoriventtiilin säätö Neliputkijärjestelmä Automaattinen kaukosäädin RCC 10 Moottoriventtiilin säätö Kaksiputkijärjestelmä Kaksiasentoinen moottoriventtiilin säätö Kaksiputkijärjestelmä Koteloitu huonelämpötilan etäanturi malleihin K 60 D 051 Z ja K 60 D 052 Z Koteloimaton huonelämpötilan etäanturi malleihin K 60 D 051 Z ja K 60 D 052 Z Moottoroidun raitisilmapellin säätöpaneeli CV NC (pystysuora) Manuaalinen raitisilmapelti pystysuoraan asennettuun CVmalliin ja NCmalliin Moottoroitu raitisilmapelti pystysuoraan asennettuun CVmalliin ja NCmalliin Koko 11 Säädettävä ilmanpuhalluksen ohjaussäleikkö koteloituihin CH ja CVmalleihin Koko 11 Raitisilman sisäänottosäleikkö Sisäilman paluusäleikkö koteloimattomiin NCyksikköihin Ilmanpuhalluksen kaksoisohjaussäleikkö koteloimattomiin NCyksikköihin Maalattu taustalevy pystysuoraan asennettavaan CHyksikköön sekä CVyksikköön, ikkunapenkkiasennus Koko 11 Maalattu peitelevy vaakasuoraan asennettaviin CHyksiköihin, kun asennus ei rajoitu seinään Koko 11 CVtelinesarja Koot 0205 Koot 0611 Kondenssivesiallas (pystysuora asennus) CV, CH ja NC K 60 D 076 Z K 70 D 035 Z K 60 D 054 Z K 60 D 053 Z K 70 D 032 Z K 70 N 081 Z K 70 N 082 Z K 70 N 083 Z K 70 N 084 Z K 70 N 085 Z K 70 N 086 Z K 70 N 087 Z K 70 N 088 Z K 70 N 089 Z K 70 N 054 Z K 70 N 055 Z K 70 N 056 Z K 70 N 057 Z K 70 N 058 Z K 70 N 059 Z K 70 N 060 Z K 70 N 061 Z K 70 N 062 Z K 70 N 063 Z K 70 N 064 Z K 70 N 065 Z K 70 N 066 Z K 70 N 067 Z K 70 N 068 Z K 70 N 069 Z K 70 N 070 Z K 70 J 056 Z K 70 J 057 Z K 70 J 058 Z K 70 J 059 Z K 70 J 060 Z K 70 J 061 Z K 70 J 062 Z K 70 J 063 Z K 70 J 064 Z K 70 J 065 Z K 70 U 017 Z K 70 U 018 Z K 70 L 045 Z 12

15 > Sisäyksikköjen kaukosäädin Manuaalinen kaukosäädin Sähkömekaaninen termostaatti, kolme puhallinnopeutta Manuaalinen lämmityksen tai jäähdytyksen valinta Yksiköihin, joissa on vain, ja sähkölämmitin tai neliputkijärjestelmä Tärkeimmät ominaisuudet Verkkojännite: 230 Vac, 50/60 Hz Toiminnot: Virtakytkin ja kolmiasentoinen puhallinnopeuden valinta Manuaalinen lämmityksen tai jäähdytyksen valinta Toimintaalueen määrittäminen: 8/30 C (säätimen liikettä voidaan rajoittaa mekaanisesti nastoilla) Kaksiasentoinen moottoriventtiilin säätö (ilmanvaihto yksiköissä) Pysyvä tai säätimen ohjaama puhallus Virrankatkaisimet: 2 A:n induktiivinen vastus Lämpötilaero: enintään 1 K Sähköliitännät ruuvein riviliittimeen Käyttölämpötila: 0 / +50 C Suhteellinen ilmankosteus < 95 % Koteloinnin eristys: luokka II IP30 Väri: valkoinen (RAL 9003) Automaattinen kaukosäädin ja Sähköinen termostaatti, kolme puhallinnopeutta Automaattinen lämmityksen tai jäähdytyksen valinta : yksikköihin, joissa on : yksikköihin, joissa on ja sähkölämmitin tai neliputkijärjestelmä Tärkeimmät ominaisuudet Verkkojännite: 230 Vac, 50/60 Hz Toiminnot: Virtakytkin ja kolmiasentoinen puhallinnopeuden valinta Laitteessa sisäinen kiinteä lämpötilaanturi Tulevan veden anturi (vaihtokytkentä, lisävarusteena) Tulevan ilman lämpötilan etäanturi (lisävarusteina koteloimaton anturi ilman sisäänottoon: tai koteloitu anturi: ) Ulkoisen koskettimen liitäntä tilan vaihtamista varten (ECO tai valmiustila) Toimintaalueen määrittäminen: 8/30 C (säätimen liikettä voidaan rajoittaa mekaanisesti nastoilla) Kaksiasentoinen moottoriventtiilin säätö (ilmanvaihto yksiköissä) Pysyvä tai säätimen ohjaama puhallus Virrankatkaisimet: 2 A:n induktiivinen vastus ilmanvaihdolle 1 A:n induktiivinen venttileille Lämpötilaero lämmityksessä: säädettävissä, 1 tai 4 K Lämpötilaero jäähdytyksessä: säädettävissä, 0,5 tai 2 K Neutraali vyöhyke (RCC 20): säädettävissä, 2 tai 5 K Toimintaalue ECOtilassa: 16 C lämmitystilassa 28 C jäähdytystilassa Toimintaalue valmiustilassa: 8 C lämmitystilassa Sähköliitännät ruuvein riviliittimeen Käyttölämpötila: 0 / +50 C Suhteellinen ilmankosteus: < 95 % Koteloinnin eristys: luokka II IP30 Väri: valkoinen (RAL 9003) SISÄYKSIKÖT edistyksellistä ilmastointitekniikkaa 13

16 Maahantuoja: Jälleenmyyjä: Onninen Oy, Mittalinja 1, Vantaa Puhelin ,
