1 Java layoutit Juha Järvensivu 2007

2 Layout

3 Container Container LayoutManager Component Component Component

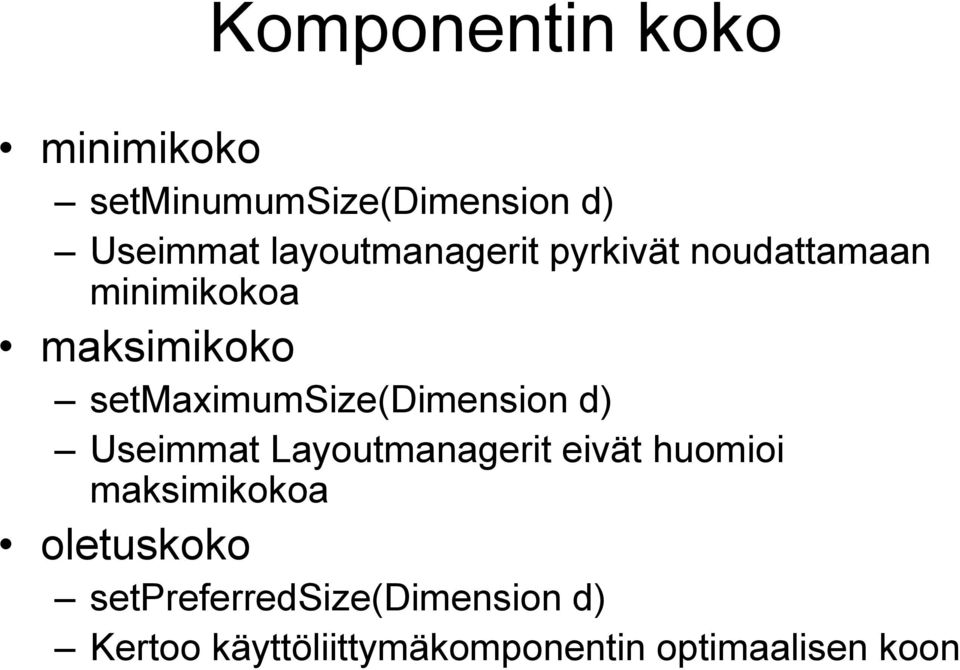

4 Komponentin koko minimikoko setminumumsize(dimension d) Useimmat layoutmanagerit pyrkivät noudattamaan minimikokoa maksimikoko setmaximumsize(dimension d) Useimmat Layoutmanagerit eivät huomioi maksimikokoa oletuskoko setpreferredsize(dimension d) Kertoo käyttöliittymäkomponentin optimaalisen koon

5 Komponentin sijainti void setlocation(int x, int y); void setbounds(int x, int y, int w, int h); Asettaa komponentin vasemman ylänurkan koordinaatit Kutsutaan yleensä layoutmanagerin toimesta

6 Layoutmanagerin asettaminen JPanel panel = new JPanel(); panel.setlayout(new FlowLayout()); panel.add( button1 ); panel.add( button2 );

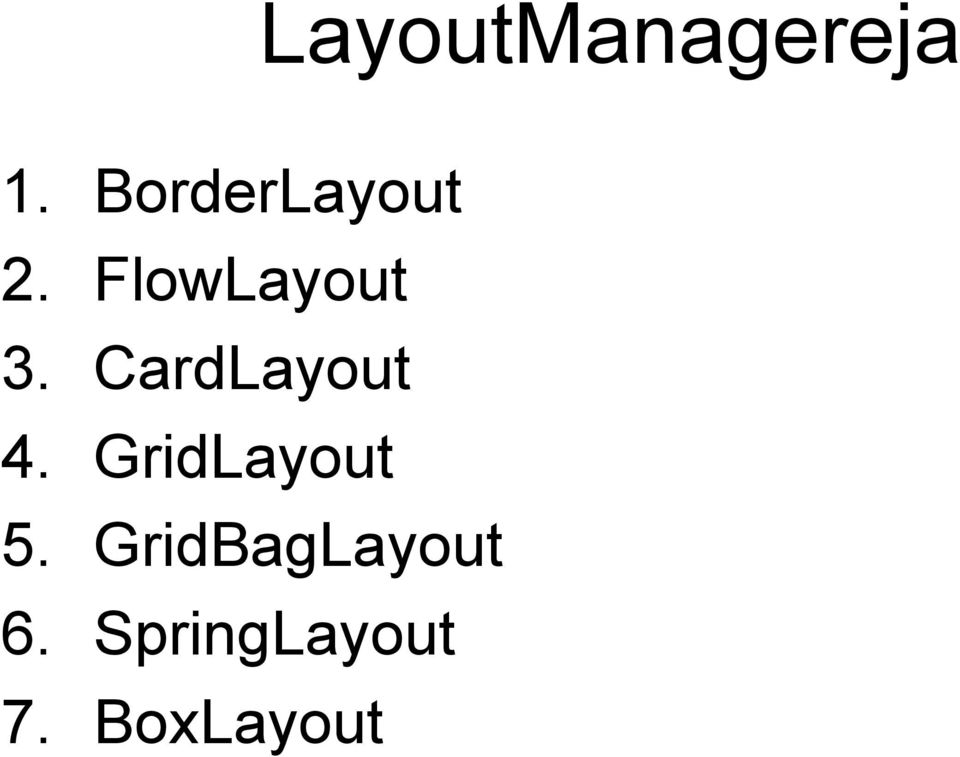

7 LayoutManagereja 1. BorderLayout 2. FlowLayout 3. CardLayout 4. GridLayout 5. GridBagLayout 6. SpringLayout 7. BoxLayout

8 BorderLayout Jakaa ikkunan viiteen alueeseen Ikkunaa suurennettaessa CENTER-alueen komponentti kasvaa Oletuksena ContentPane-komponentilla PAGE_START LINE_START CENTER LINE_END PAGE_END

9 Komponentin lisääminen public void add(component comp, Object constraints) panel.add(button, BorderLayout.PAGE_START); PAGE_START CENTER LINE_START LINE_END PAGE_END (NORTH) (CENTER) (WEST) (EAST) (SOUTH)

10 Komponenttien välit BorderLayout.setVgap(int) Määrittää vierekkäisten komponenttien välisen etäisyyden BorderLayout.setHgap(int) Määrittää komponenttien välisen etäisyyden pystysuunnassa

11 FlowLayout Yksinkertaisin layoutmanageri Asettelee komponentit järjestyksessä vasemmalta oikealle ja ylhäältä alas JPanel-luokka käyttää oletuksena Käyttää komponenttien piirtoon niille määritettyä oletuskokoa (preferredsize) Comp1 Comp2 Comp3 Comp4 Comp5 Comp6

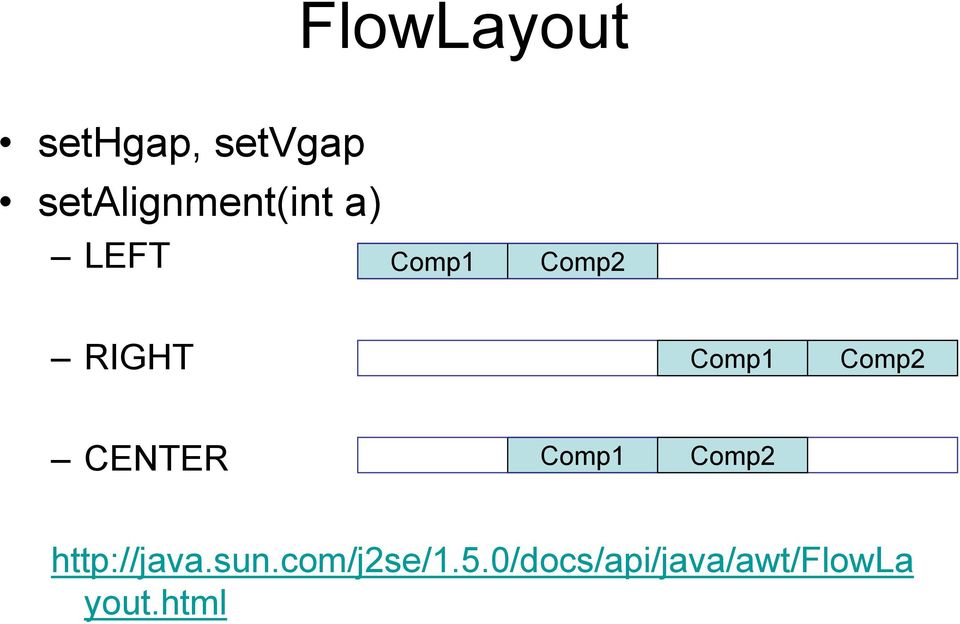

12 FlowLayout sethgap, setvgap setalignment(int a) LEFT Comp1 Comp2 RIGHT Comp1 Comp2 CENTER Comp1 Comp2 yout.html

13 CardLayout Mahdollistaa näytön jakamisen useiden komponenttien kesken Vastaava toiminto saadaan aikaiseksi käyttämällä välilehtikomponenttia (Tabbed panes)

14 CardLayout

15 CardLayout addlayoutcomponent(string name, Component comp); show(container parent, String name); awt/cardlayout.html

16 GridLayout Järjestää komponentit grid-muotoon (riveihin ja sarakkeisiin) GridLayout(int rows, int columns) Jos komponenttien määrä ylittää asetetun solujen määrän, oletuksena sarakkeiden määrä kasvaa row = 0; rivien määrää ei ole rajattu column = 0; sarakkeiden määrää ei ole rajattu Vähintään toinen arvoista oltava 0 Comp1 Comp2 Comp3 Comp4 Comp5 Comp6

17 GridLayout Kaikki komponentit ovat saman kokoisia Ikkunan koon muutos muuttaa myös komponenttien kokoja Komponentit lisätään oletuksena rivi kerrallaan vasemmalta oikealle

18 GridBagLayout Käytetään monimutkaisten layouttien yhteydessä, kun ikkunassa on paljon komponentteja Jakaa ikkunan riveihin ja sarakkeisiin Sarakkeet / rivit voivat olla eri levyisiä Yksittäinen komponentti voi sijaita usealla rivillä Yksi joustavimmista mutta monimutkaisimmista layoutmanagereista dbaglayout.html

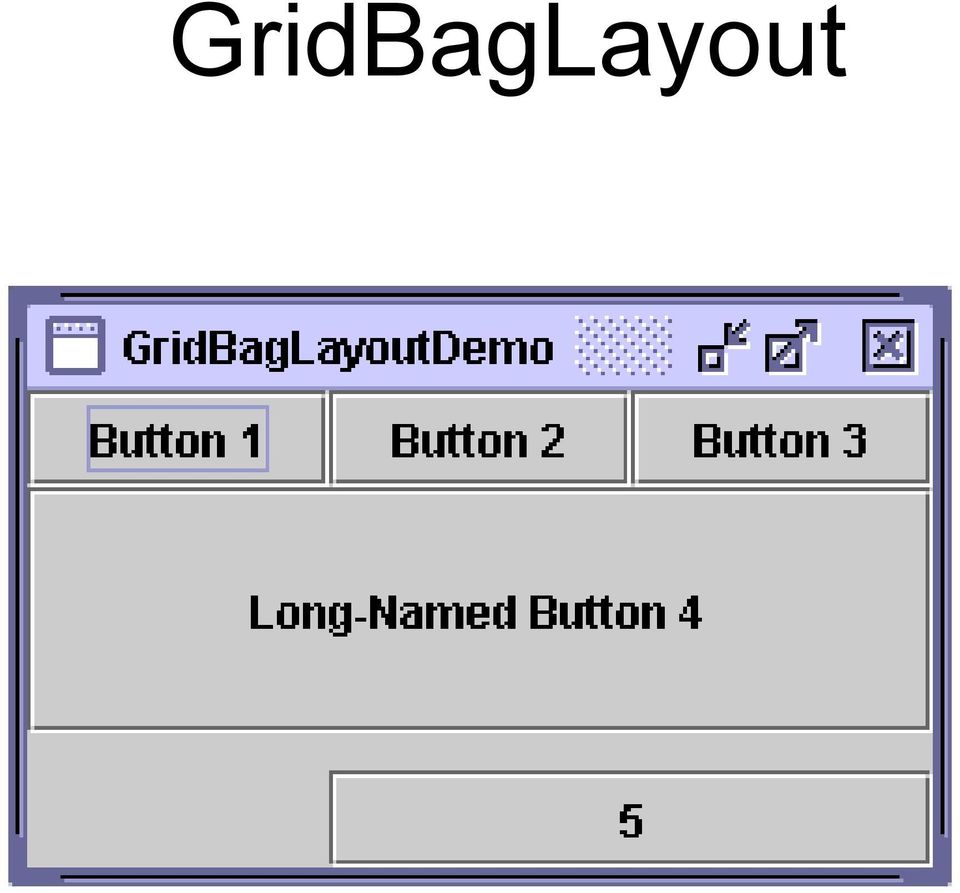

19 GridBagLayout

20 GridBagLayout

21 GridBagContraints Määrittelee miten komponentti käyttäytyy ikkunassa JPanel pane = new JPanel(new GridBagLayout()); GridBagConstraints c = new GridBagConstraints(); pane.add(thecomponent, c);

22 GridBagContraints int gridx, gridy Kertoo mihin soluun komponentti sijoitetaan int gridwidth, gridheight Kertoo kuinka monta solua komponentille varataan tilaa

23 GridBagConstraints Anchor Asettaa komponentin sijainnin, jos komponentti on pienempi kuin sille varattu tila Button 1

24 GridBagContraints Fill Kertoo muutetaanko komponentin kokoa, jos komponentti eri kokoinen kuin sille varattu tila NONE Button 1 HORIZONTAL VERTICAL Button 1 BOTH Button 1

25 GridBagContraints ipadx, ipady Kertoo kuinka paljon ylimääräistä tilaa komponentille varataan minimikoko = comp.minimumwidth+ipadx insets Kertoo kuinka paljon ylimääräistä tilaa komponentin ympärille varataan Insets(int top, int left, int bottom, int right)

26 GridBagContraints weightx, weighty Arvo normaalisti välillä Kertoo miten käytettävissä oleva tila jaetaan komponenttien kesken Button 1 (weighty = 0.33) Button 2 (weighty = 0.66)

27 BoxLayout Asettelee komponentit riviin tai sarakkeeseen Ottaa huomioon komponentin maksimikoon ng/layout/box.html

28 BoxLayout

29 Box Lightweight-container, joka käyttää BoxLayout-objektia layoutmanagerina Box.createVerticalBox() Box.createHorizontalBox() Box.createVerticalStrut(int height) Luo näkymättömän kiinteänkokoisen komponentin

30 SpringLayout v1.4 Käytetään erityisesti GUI-builderien yhteydessä Erittäin joustava layoutmanageri, joka osaa emuloida muita layoutmanagereita ng/layout/spring.html

31 SpringLayout

32 Layout - tutorial Java-layout tutoriaali g/layout/visual.html Esimerkkejä layoutmanagerien käytöstä g/layout/layoutlist.html

33 Layoutmanagerin valinta Jos halutaan komponentti joka venyy ikkunan kokoa muutettaessa ja ottaa itselleen kaiken saatavilla olevan tilan BorderLayout FlowLayout CardLayout GridLayout GridBagLayout SpringLayout BoxLayout

34 Layoutmanagerin valinta Halutaan näyttää vähän komponentteja niiden oikeassa koossa (preferredsize) BorderLayout FlowLayout CardLayout GridLayout GridBagLayout SpringLayout BoxLayout

35 Layoutmanagerin valinta Halutaan näyttää muutamia komponentteja rivi/sarakemuodossa. Kaikki komponentit ovat saman kokoisia. BorderLayout FlowLayout CardLayout GridLayout GridBagLayout SpringLayout BoxLayout

36 Layoutmanagerin valinta Halutaan esittää muutamia komponentteja rivi / sarakemuodossa, mutta komponentit ovat eri kokoisia. BorderLayout FlowLayout CardLayout GridLayout GridBagLayout SpringLayout BoxLayout

37 Layoutmanagerin valinta Monimutkainen layout, jossa paljon komponentteja BorderLayout FlowLayout CardLayout GridLayout GridBagLayout SpringLayout BoxLayout

38 Layoutmanagerit ja paneelit Panel-luokkien avulla on mahdollista käyttää samassa ikkunassa useita layoutmanagereja Paneeli voi sisältää toisia paneeleja Jokaiselle paneelille voidaan asettaa oma layout-manageri

39 Container - orientation setcomponentorientation(componentorie ntation o); ComponentOrientation LEFT_TO_RIGHT RIGHT_TO_LEFT UNKNOWN

40 Container - orientation

41 Oman layoutmanagerin luominen wing/layout/custom.html Interface LayoutManager void addlayoutcomponent(string, Component); void removelayoutcomponent(component); Dimension preferredlayoutsize(container); Dimension minimumlayoutsize(container); void layoutcontainer(container);

42 Ikkunan toiminta ilman layout manageria Layoutmanageriksi voidaan asettaa null, jolloin ei käytetä lainkaan layoutamageria Dokumentaatio suosittelee layoutmanagerien käyttöä (eri ympäristöt, LAF) Komponentit piirretään niihin asetetttujen koon ja sijainnin mukaisesti

43 Lähteitä Java layout managers g/layout/visual.html g/layout/using.html
