MINÄ TAHANSA VUODENAIKANA!

Transkriptio

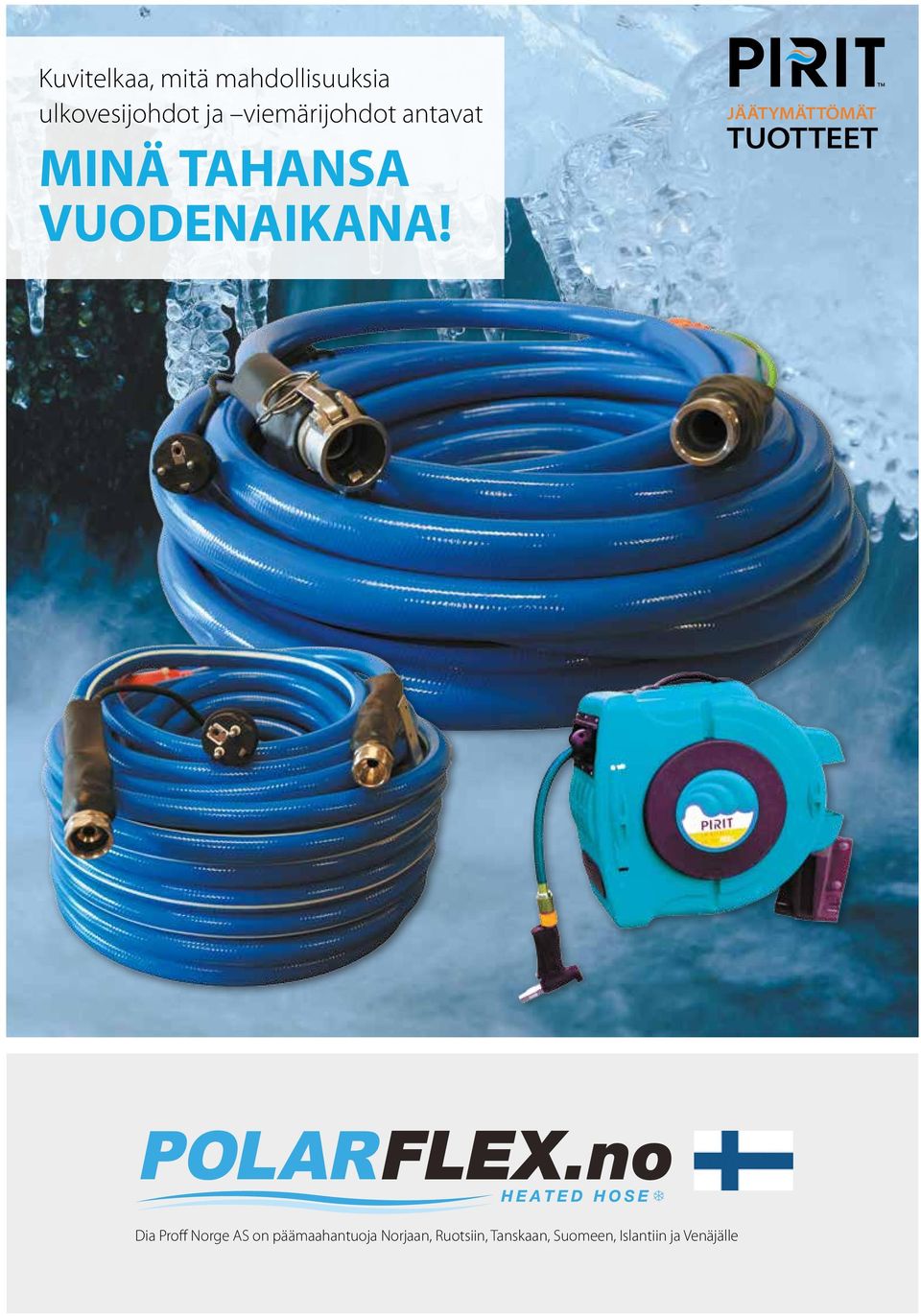

1 Kuvitelkaa, mitä mahdollisuuksia ulkovesijohdot ja viemärijohdot antavat MINÄ TAHANSA VUODENAIKANA! JÄÄTYMÄTTÖMÄT TUOTTEET Dia Proff Norge AS on päämaahantuoja Norjaan, Ruotsiin, Tanskaan, Suomeen, Islantiin ja Venäjälle

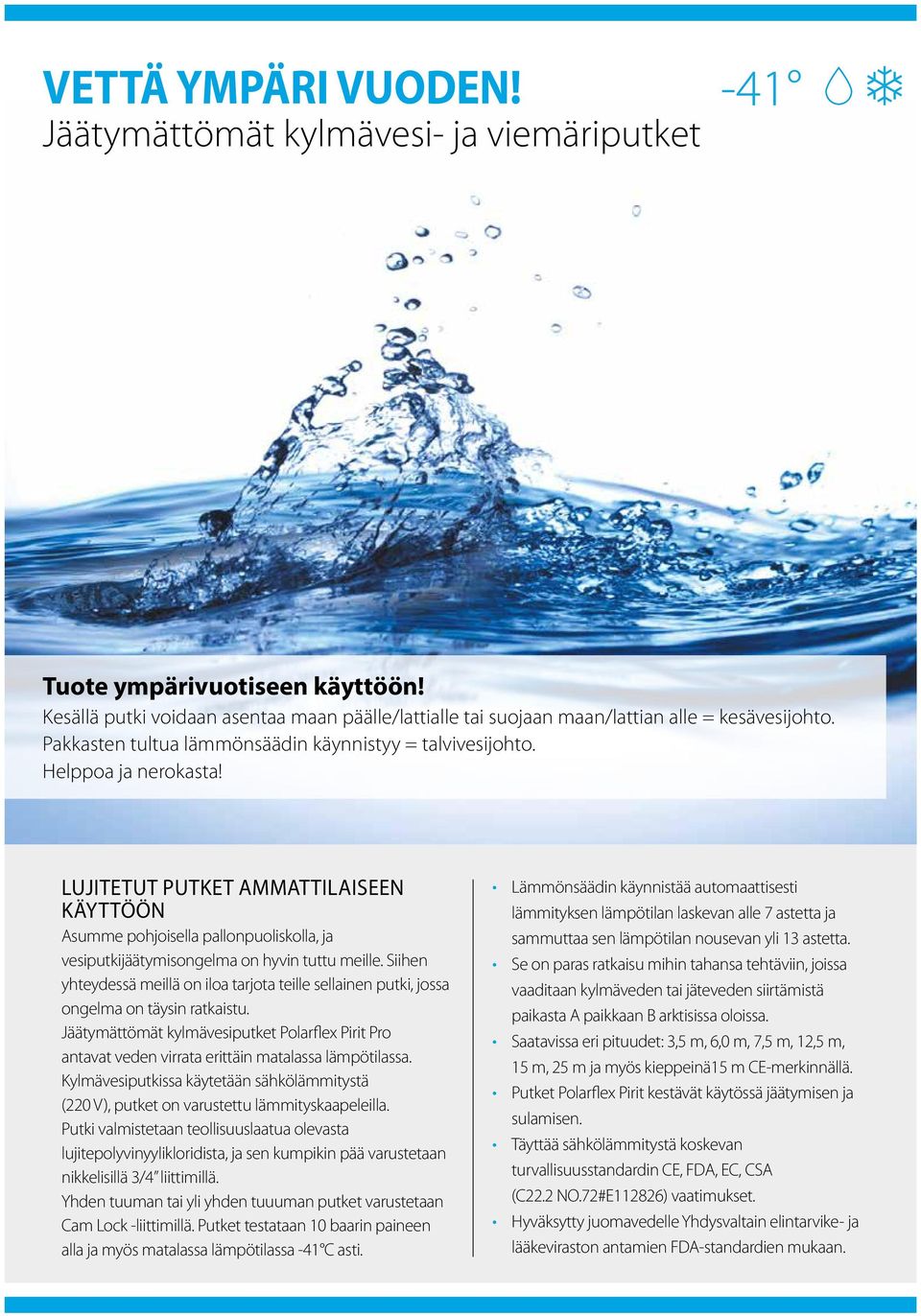

2 VETTÄ YMPÄRI VUODEN! Jäätymättömät kylmävesi- ja viemäriputket -41 Tuote ympärivuotiseen käyttöön! Kesällä putki voidaan asentaa maan päälle/lattialle tai suojaan maan/lattian alle = kesävesijohto. Pakkasten tultua lämmönsäädin käynnistyy = talvivesijohto. Helppoa ja nerokasta! LUJITETUT PUTKET AMMATTILAISEEN KÄYTTÖÖN Asumme pohjoisella pallonpuoliskolla, ja vesiputkijäätymisongelma on hyvin tuttu meille. Siihen yhteydessä meillä on iloa tarjota teille sellainen putki, jossa ongelma on täysin ratkaistu. Jäätymättömät kylmävesiputket Polarflex Pirit Pro antavat veden virrata erittäin matalassa lämpötilassa. Kylmävesiputkissa käytetään sähkölämmitystä (220 V), putket on varustettu lämmityskaapeleilla. Putki valmistetaan teollisuuslaatua olevasta lujitepolyvinyylikloridista, ja sen kumpikin pää varustetaan nikkelisillä 3/4 liittimillä. Yhden tuuman tai yli yhden tuuuman putket varustetaan Cam Lock -liittimillä. Putket testataan 10 baarin paineen alla ja myös matalassa lämpötilassa -41 C asti. Lämmönsäädin käynnistää automaattisesti lämmityksen lämpötilan laskevan alle 7 astetta ja sammuttaa sen lämpötilan nousevan yli 13 astetta. Se on paras ratkaisu mihin tahansa tehtäviin, joissa vaaditaan kylmäveden tai jäteveden siirtämistä paikasta A paikkaan B arktisissa oloissa. Saatavissa eri pituudet: 3,5 m, 6,0 m, 7,5 m, 12,5 m, 15 m, 25 m ja myös kieppeinä15 m СЕ-merkinnällä. Putket Polarflex Pirit kestävät käytössä jäätymisen ja sulamisen. Täyttää sähkölämmitystä koskevan turvallisuusstandardin CE, FDA, EC, CSA (C22.2 NO.72#E112826) vaatimukset. Hyväksytty juomavedelle Yhdysvaltain elintarvike- ja lääkeviraston antamien FDA-standardien mukaan.

3 Kylmävesiputket on mahdollista asettaa peräkkäin pitkäksi johdoksi. Ne voidaan asettaa maan alle tai päälle ja myös suojassa maan alle. Lujitepolyvinyylikloridi Luotettava päällyste Maadoitettu kontakti Maadoitettu nikkelinen liitin Suojaava loppupääte molemmissa päissä Maadoitettu nikkelinen liitin Itsesäätyvä lämmönsäädin Testattu lämpötilassa -41 C asti Lämmityskaapelit asennetaan suoraan putkeen ja ne varmistavat pysyvää lämmitystä ja luotettavaa kylmävesi- ja viemärijohdon toimivuutta.

4 Käyttökohteet Kylmävesijohdot Matalat ojat/tiet ja viemäri (ojitus) Jäteveden puhdistuslaitteisto Viemäri (jätevedet) Rakentaminen/vuokraus Poraaminen, kairaaminen, sahaaminen Meri- ja maakohteet Teollisuus Vene- ja pyykkilaiturit Pelastuspalvelut Tilapäisrakennuket, kontit Maanviljely, karjan pito, hevoshoito Vesisuihkutus Liikkuvat WC:t Kuumapainepesu Vesiviljely, karjanhoito Jääkaapit ja pakastimet Lämpöpumppu Porealtaat Kesämökit Kesämökkien väliset kylmävesijohdot Matkailuautot, -vaunut Omakotitalot Autotallit

5 Eurooppa Hyväksytty juomavedelle Polarflex Pirit Pro Artikkeli Pituus, m Sisäinen Ø, mm Sisäinen Ø, tuumaa Teho, W Sähkövirta, A Jännite, V Taajuus, Hz Liittimet PI0001 7,5 16,00 3/ , V - 1 faasi 50 3/4 tuumaa uros naaras PI ,00 3/ , V - 1 faasi 50 3/4 tuumaa uros naaras PI ,00 1/ , V - 1 faasi 50 3/4 tuumaa uros naaras Jäätymättömät putket Polarflex Pirit Pro ovat yleisin ratkaisu monenlaiseen vedenjakelua koskevaan käyttöön. Kovat lujitetut polyvinyylikloridista tehdyt ja lämmityskaapeleilla varustetut putket voidaan kytkeä peräkkäin yhdestä pistorasiasta, ne kestävät jäätymisen/sulamisen ja on varustettu itsesäätyvällä lämmönsäätimellä, joka käynnistyy automaattisesti lämpötilan laskevan alle 7 C ja sammuu lämpötilan nousevan yli 13 C. Putken itsesäätyvä lämmönsäädin antaa kuluttaa energiaa pienimmin määrin, mikä puolestaan säästää kuluja. Testattu lämpötilassa -41 C asti. Polarflex Pirit Pro XL Artikkeli Pituus, m Sisäinen Ø, mm Sisäinen Ø, tuumaa Teho, W Sähkövirta, A Jännite, V Taajuus, Hz Liittimet PI0035 3,5 25, ,5 220 V - 1 faasi 50 CamLock PI ,5 25, ,5 220 V - 1 faasi 50 CamLock PI , ,1 220 V - 1 faasi 50 CamLock PI ,5 38,00 1, ,5 220 V - 1 faasi 50 CamLock PI ,00 1, ,1 220 V - 1 faasi 50 CamLock PI ,5 50, ,5 220 V - 1 faasi 50 CamLock PI , ,1 220 V - 1 faasi 50 CamLock (** tilaajan haluaman pituuden olevat kaapelit toimitetaan hankkeen tilatessa) Polarflex Pirit Pro XL jäätymättömät putket ovat rakenteeltaan samanlaisia kuin Pirit Pro, mutta niillä on enempi sisäinen halkaisija ja niissä käytetään erikoisia CamLock-liittimiä. Kovat lujitetut polyvinyylikloridista tehdyt ja lämmityskaapeleilla varustetut putket voidaan kytkeä peräkkäin yhdestä pistorasiasta, ne kestävät jäätymisen/sulamisen ja on varustettu itsesäätyvällä lämmönsäätimellä, joka käynnistyy automaattisesti lämpötilan laskevan alle 7 C ja sammuu lämpötilan nousevan yli 13 C. Putken itsesäätyvä lämmönsäädin antaa kuluttaa energiaa pienimmin määrin, mikä puolestaan säästää kuluja. Testattu lämpötilassa -41 C asti. Polarflex Pirit Pro XL -putkille ovat ominaisia sellaisia sisäisiä kokoja, jotka antavat mahdollisuuden käyttää niitä viemärijohtoon (jätevesijohtoon). Polarflex Pirit Pro XXL (* toimitetaan vain hankkeen tilatessa) (** tilaajan haluaman pituuden olevat kaapelit toimitetaan hankkeen tilatessa) Artikkeli Pituus, m Sisäinen Ø, mm Sisäinen Ø, tuumaa Teho, W Sähkövirta, A Jännite, V Taajuus, Hz Liittimet PI0010 * 6 75,00 3 * * 220 V - 1 faasi 50 CamLock PI0011 * 6 100,00 4 * * 220 V - 1 faasi 50 CamLock Polarflex Pirit Pro XXL jäätymättömät putket ovat rakenteeltaan samanlaisia kuin Pirit Pro, mutta niillä on enempi sisäinen halkaisija ja niissä käytetään erikoisia CamLock-liittimiä. Kovat lujitetut polyvinyylikloridista tehdyt ja lämmityskaapeleilla varustetut putket voidaan kytkeä erilliseen pistorasiaan, ne kestävät jäätymisen/sulamisen ja on varustettu itsesäätyvällä lämmönsäätimellä, joka käynnistyy automaattisesti lämpötilan laskevan alle 7 C ja sammuu lämpötilan nousevan yli 13 C. Putken itsesäätyvä lämmönsäädin antaa kuluttaa energiaa pienimmin määrin, mikä puolestaan säästää kuluja. Testattu lämpötilassa -41 C asti. Polarflex Pirit Pro XXL -putkille ovat ominaisia sellaisia sisäisiä kokoja, jotka antavat mahdollisuuden käyttää niitä viemärijohtoon (jätevesijohtoon).

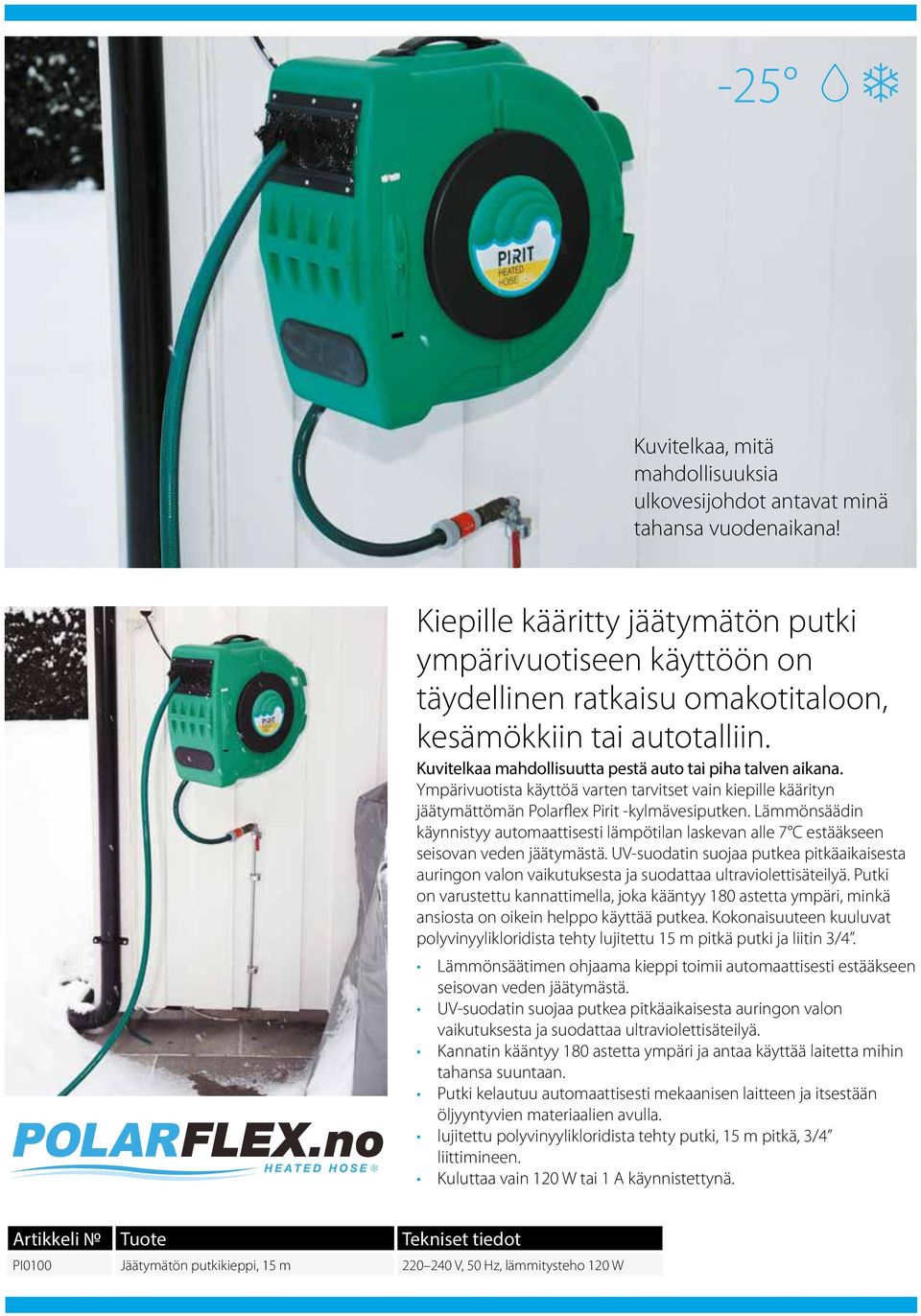

6 -25 Kuvitelkaa, mitä mahdollisuuksia ulkovesijohdot antavat minä tahansa vuodenaikana! Kiepille kääritty jäätymätön putki ympärivuotiseen käyttöön on täydellinen ratkaisu omakotitaloon, kesämökkiin tai autotalliin. Kuvitelkaa mahdollisuutta pestä auto tai piha talven aikana. Ympärivuotista käyttöä varten tarvitset vain kiepille käärityn jäätymättömän Polarflex Pirit -kylmävesiputken. Lämmönsäädin käynnistyy automaattisesti lämpötilan laskevan alle 7 C estääkseen seisovan veden jäätymästä. UV-suodatin suojaa putkea pitkäaikaisesta auringon valon vaikutuksesta ja suodattaa ultraviolettisäteilyä. Putki on varustettu kannattimella, joka kääntyy 180 astetta ympäri, minkä ansiosta on oikein helppo käyttää putkea. Kokonaisuuteen kuuluvat polyvinyylikloridista tehty lujitettu 15 m pitkä putki ja liitin 3/4. Lämmönsäätimen ohjaama kieppi toimii automaattisesti estääkseen seisovan veden jäätymästä. UV-suodatin suojaa putkea pitkäaikaisesta auringon valon vaikutuksesta ja suodattaa ultraviolettisäteilyä. Kannatin kääntyy 180 astetta ympäri ja antaa käyttää laitetta mihin tahansa suuntaan. Putki kelautuu automaattisesti mekaanisen laitteen ja itsestään öljyyntyvien materiaalien avulla. lujitettu polyvinyylikloridista tehty putki, 15 m pitkä, 3/4 liittimineen. Kuluttaa vain 120 W tai 1 A käynnistettynä. Artikkeli Tuote Tekniset tiedot PI0100 Jäätymätön putkikieppi, 15 m V, 50 Hz, lämmitysteho 120 W

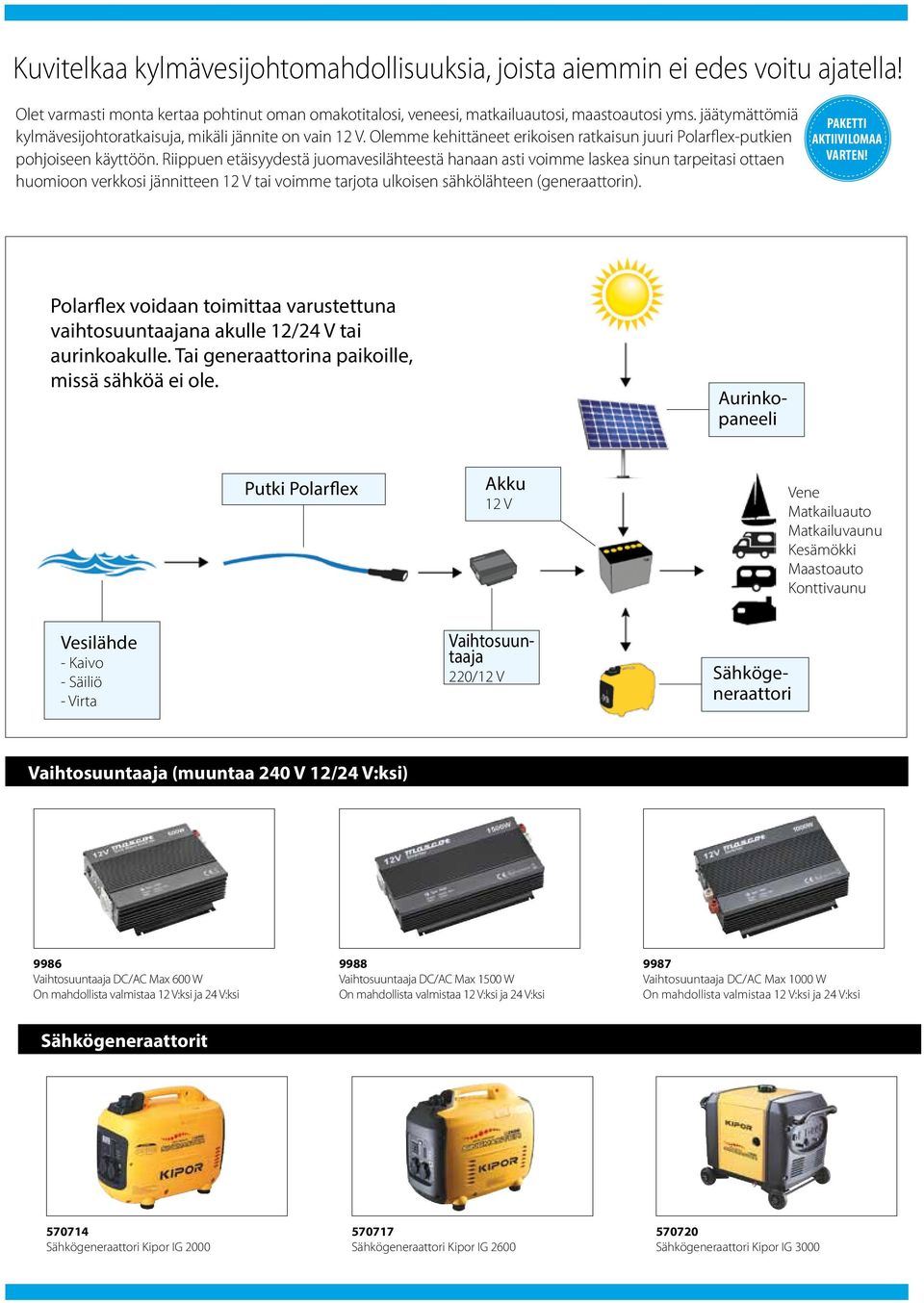

7 Kuvitelkaa kylmävesijohtomahdollisuuksia, joista aiemmin ei edes voitu ajatella! Olet varmasti monta kertaa pohtinut oman omakotitalosi, veneesi, matkailuautosi, maastoautosi yms. jäätymättömiä kylmävesijohtoratkaisuja, mikäli jännite on vain 12 V. Olemme kehittäneet erikoisen ratkaisun juuri Polarflex-putkien pohjoiseen käyttöön. Riippuen etäisyydestä juomavesilähteestä hanaan asti voimme laskea sinun tarpeitasi ottaen huomioon verkkosi jännitteen 12 V tai voimme tarjota ulkoisen sähkölähteen (generaattorin). PAKETTI AKTIIVILOMAA VARTEN! Polarflex voidaan toimittaa varustettuna vaihtosuuntaajana akulle 12/24 V tai aurinkoakulle. Tai generaattorina paikoille, missä sähköä ei ole. Putki Polarflex Akku 12 V Vene Matkailuauto Matkailuvaunu Kesämökki Maastoauto Konttivaunu Vesilähde - Kaivo - Säiliö - Virta Vaihtosuuntaaja 220/12 V Aurinkopaneeli Sähkögeneraattori Vaihtosuuntaaja (muuntaa 240 V 12/24 V:ksi) 9986 Vaihtosuuntaaja DC/AC Max 600 W On mahdollista valmistaa 12 V:ksi ja 24 V:ksi 9988 Vaihtosuuntaaja DC/AC Max 1500 W On mahdollista valmistaa 12 V:ksi ja 24 V:ksi 9987 Vaihtosuuntaaja DC/AC Max 1000 W On mahdollista valmistaa 12 V:ksi ja 24 V:ksi Sähkögeneraattorit Sähkögeneraattori Kipor IG Sähkögeneraattori Kipor IG Sähkögeneraattori Kipor IG 3000

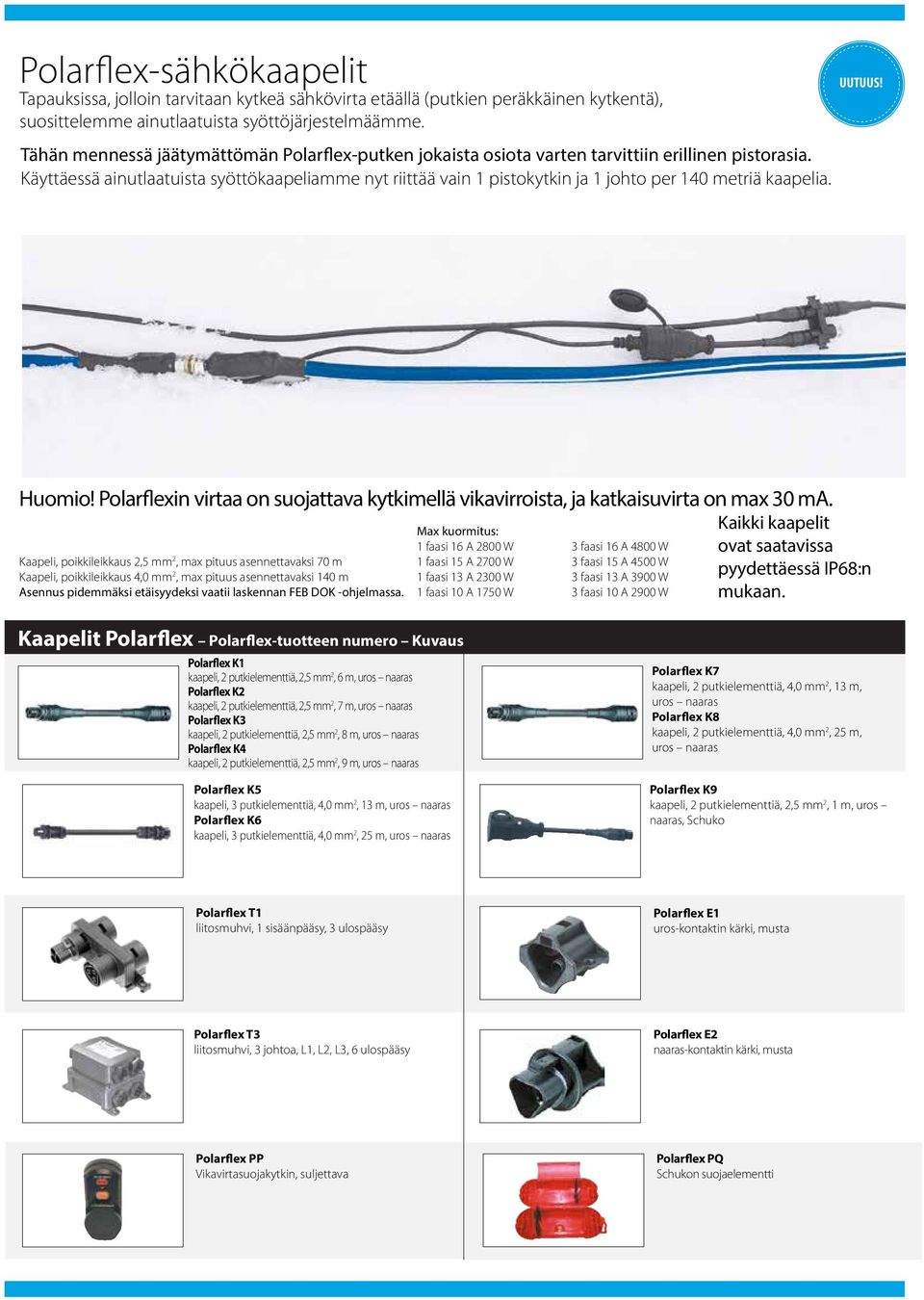

8 Polarflex-sähkökaapelit Tapauksissa, jolloin tarvitaan kytkeä sähkövirta etäällä (putkien peräkkäinen kytkentä), suosittelemme ainutlaatuista syöttöjärjestelmäämme. Tähän mennessä jäätymättömän Polarflex-putken jokaista osiota varten tarvittiin erillinen pistorasia. Käyttäessä ainutlaatuista syöttökaapeliamme nyt riittää vain 1 pistokytkin ja 1 johto per 140 metriä kaapelia. UUTUUS! Huomio! Polarflexin virtaa on suojattava kytkimellä vikavirroista, ja katkaisuvirta on max 30 ma. Kaapeli, poikkileikkaus 2,5 mm 2, max pituus asennettavaksi 70 m Kaapeli, poikkileikkaus 4,0 mm 2, max pituus asennettavaksi 140 m Asennus pidemmäksi etäisyydeksi vaatii laskennan FEB DOK -ohjelmassa. Max kuormitus: 1 faasi 16 A 2800 W 1 faasi 15 A 2700 W 1 faasi 13 A 2300 W 1 faasi 10 A 1750 W 3 faasi 16 A 4800 W 3 faasi 15 A 4500 W 3 faasi 13 A 3900 W 3 faasi 10 A 2900 W Kaikki kaapelit ovat saatavissa pyydettäessä IP68:n mukaan. Kaapelit Polarflex Polarflex-tuotteen numero Kuvaus Polarflex K1 kaapeli, 2 putkielementtiä, 2,5 mm 2, 6 m, uros naaras Polarflex K2 kaapeli, 2 putkielementtiä, 2,5 mm 2, 7 m, uros naaras Polarflex K3 kaapeli, 2 putkielementtiä, 2,5 mm 2, 8 m, uros naaras Polarflex K4 kaapeli, 2 putkielementtiä, 2,5 mm 2, 9 m, uros naaras Polarflex K5 kaapeli, 3 putkielementtiä, 4,0 mm 2, 13 m, uros naaras Polarflex K6 kaapeli, 3 putkielementtiä, 4,0 mm 2, 25 m, uros naaras Polarflex K7 kaapeli, 2 putkielementtiä, 4,0 mm 2, 13 m, uros naaras Polarflex K8 kaapeli, 2 putkielementtiä, 4,0 mm 2, 25 m, uros naaras Polarflex K9 kaapeli, 2 putkielementtiä, 2,5 mm 2, 1 m, uros naaras, Schuko Polarflex T1 liitosmuhvi, 1 sisäänpääsy, 3 ulospääsy Polarflex E1 uros-kontaktin kärki, musta Polarflex T3 liitosmuhvi, 3 johtoa, L1, L2, L3, 6 ulospääsy Polarflex E2 naaras-kontaktin kärki, musta Polarflex PP Vikavirtasuojakytkin, suljettava Polarflex PQ Schukon suojaelementti

9 Polarflexin liittimet ja varusteet VARUSTEET! Camlock liittimet ovat ruostumatonta materiaalia Polarflex-tuotteen numero Kuvaus PI0200 Camlock, kappale on ruostumatonta terästä, D1 - sisäkierre naaras PI0201 Camlock, kappale on ruostumatonta terästä, D1 1/2 - sisäkierre naaras PI0202 Camlock, kappale on ruostumatonta terästä, D2 - sisäkierre naaras PI0203 Camlock, kappale on ruostumatonta terästä, D3 - sisäkierre naaras PI0204 Camlock, kappale on ruostumatonta terästä, D4 - sisäkierre naaras PI0303 3/4 yhdysnippa, 3/4 ulkokierre PI0205 Camlock, kappale on ruostumatonta terästä, А1 - ulkokierre, naaras PI0206 Camlock, kappale on ruostumatonta terästä, А1 1/2 - ulkokierre, naaras PI0207 Camlock, kappale on ruostumatonta terästä, А2 - ulkokierre, naaras PI0208 Camlock, kappale on ruostumatonta terästä, А3 - ulkokierre, naaras PI0209 Camlock, kappale on ruostumatonta terästä, А4 - ulkokierre, naaras PI0310 3/4, haaroituspistorasia, messinki PI0311 1, haaroituspistorasia, messinki PI0210 Camlock, kappale on ruostumatonta terästä, В1 - sisäkierre uros PI0211 Camlock, kappale on ruostumatonta terästä, В1 1/2 - sisäkierre uros PI0212 Camlock, kappale on ruostumatonta terästä, В2 - sisäkierre uros PI0213 Camlock, kappale on ruostumatonta terästä, В3 - sisäkierre uros PI0214 Camlock, kappale on ruostumatonta terästä, В4 - sisäkierre uros PI0304 3/4, liitosmuhvi, messinki PI0305 3/4 1/2, liitosmuhvi, messinki PI0215 Camlock, kappale on ruostumatonta terästä, F1 - ulkokierre, uros PI0216 Camlock, kappale on ruostumatonta terästä, F1 1/2 - ulkokierre, uros PI0217 Camlock, kappale on ruostumatonta terästä, F2 - ulkokierre, uros PI0218 Camlock, kappale on ruostumatonta terästä, F3 - ulkokierre, uros PI0219 Camlock, kappale on ruostumatonta terästä, F4 - ulkokierre, uros PI0306 3/4, suljin, messinki PI0220 Camlock, kappale on ruostumatonta terästä, DP1 - suljin PI0221 Camlock, kappale on ruostumatonta terästä, DP1 1/2 - suljin PI0222 Camlock, kappale on ruostumatonta terästä, DP2 - suljin PI0223 Camlock, kappale on ruostumatonta terästä, DP3 - suljin PI0224 Camlock, kappale on ruostumatonta terästä, DP4 - suljin PI0307 3/4, muhvi, messinki PI0225 Camlock, kappale on ruostumatonta terästä, DC1 - korkki PI0226 Camlock, kappale on ruostumatonta terästä, DC1 1/2 - korkki PI0227 Camlock, kappale on ruostumatonta terästä, DC2 - korkki PI0228 Camlock, kappale on ruostumatonta terästä, DC3 - korkki PI0229 Camlock, kappale on ruostumatonta terästä, DC4 - korkki PI0308 3/4, kaksipäinen kierresovitin, messinki PI0300 3/4 liitosmuhvi, 3/4 sisäkierre PI0309 3/4, korkki, messinki PI0301 liitosmuhvi, jossa pidätin, 3/4 sisäkierre PI0400 nauha Armaflex 28 mm, 2 m PI0401 nauha Armaflex 35 mm, 2 m PI0402 nauha Armaflex 42 mm, 2 m PI0403 nauha Armaflex 54 mm, 2 m PI0302 yhdysnippa 3/4 M 1/2 sisäkierre PI0312 suihkutin, yhdysnippa 1/2

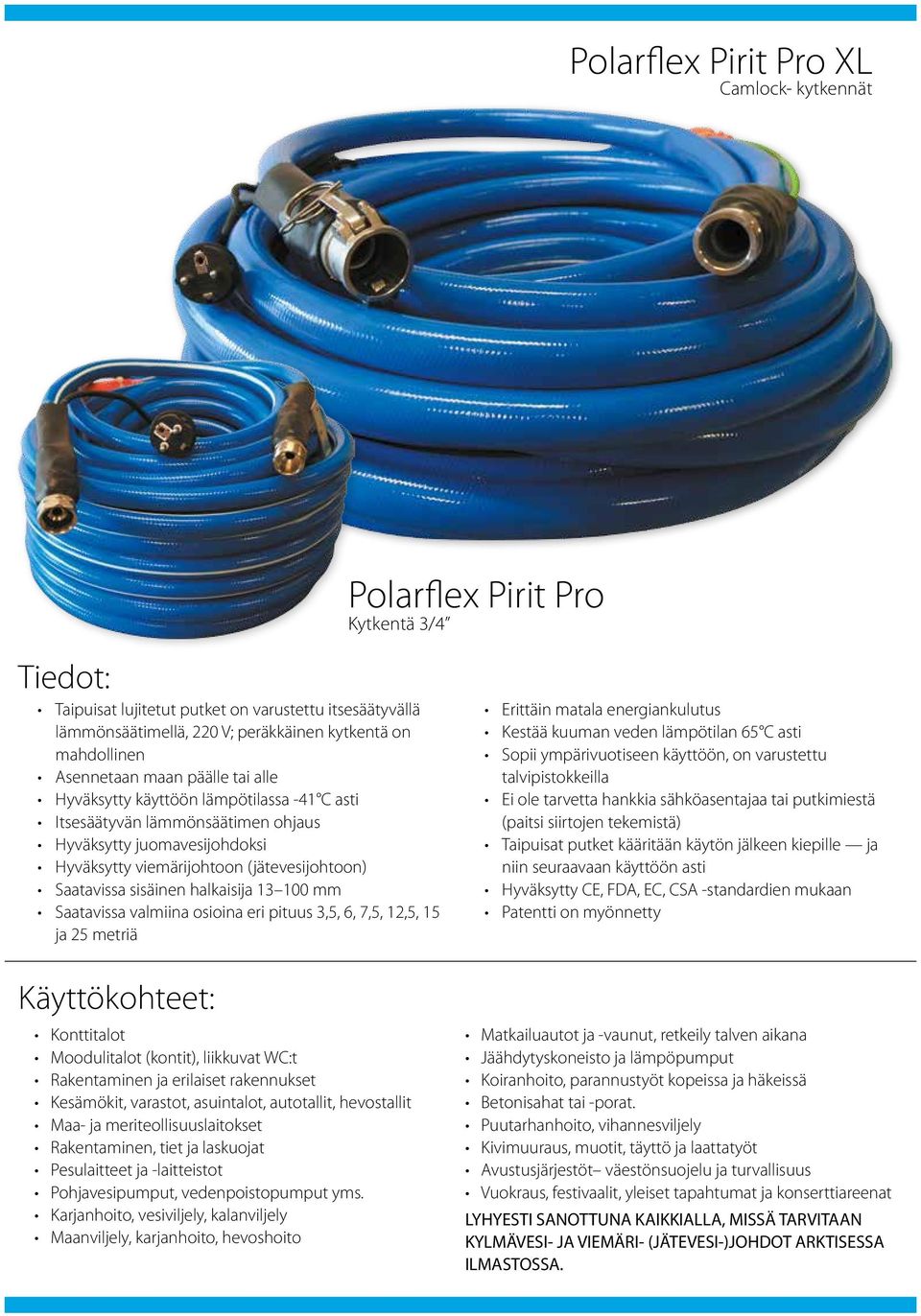

10 Polarflex Pirit Pro XL Camlock- kytkennät Polarflex Pirit Pro Kytkentä 3/4 Tiedot: Taipuisat lujitetut putket on varustettu itsesäätyvällä lämmönsäätimellä, 220 V; peräkkäinen kytkentä on mahdollinen Asennetaan maan päälle tai alle Hyväksytty käyttöön lämpötilassa -41 C asti Itsesäätyvän lämmönsäätimen ohjaus Hyväksytty juomavesijohdoksi Hyväksytty viemärijohtoon (jätevesijohtoon) Saatavissa sisäinen halkaisija mm Saatavissa valmiina osioina eri pituus 3,5, 6, 7,5, 12,5, 15 ja 25 metriä Erittäin matala energiankulutus Kestää kuuman veden lämpötilan 65 C asti Sopii ympärivuotiseen käyttöön, on varustettu talvipistokkeilla Ei ole tarvetta hankkia sähköasentajaa tai putkimiestä (paitsi siirtojen tekemistä) Taipuisat putket kääritään käytön jälkeen kiepille ja niin seuraavaan käyttöön asti Hyväksytty CE, FDA, EC, CSA -standardien mukaan Patentti on myönnetty Käyttökohteet: Konttitalot Moodulitalot (kontit), liikkuvat WC:t Rakentaminen ja erilaiset rakennukset Kesämökit, varastot, asuintalot, autotallit, hevostallit Maa- ja meriteollisuuslaitokset Rakentaminen, tiet ja laskuojat Pesulaitteet ja -laitteistot Pohjavesipumput, vedenpoistopumput yms. Karjanhoito, vesiviljely, kalanviljely Maanviljely, karjanhoito, hevoshoito Matkailuautot ja -vaunut, retkeily talven aikana Jäähdytyskoneisto ja lämpöpumput Koiranhoito, parannustyöt kopeissa ja häkeissä Betonisahat tai -porat. Puutarhanhoito, vihannesviljely Kivimuuraus, muotit, täyttö ja laattatyöt Avustusjärjestöt väestönsuojelu ja turvallisuus Vuokraus, festivaalit, yleiset tapahtumat ja konserttiareenat LYHYESTI SANOTTUNA KAIKKIALLA, MISSÄ TARVITAAN KYLMÄVESI- JA VIEMÄRI- (JÄTEVESI-)JOHDOT ARKTISESSA ILMASTOSSA.

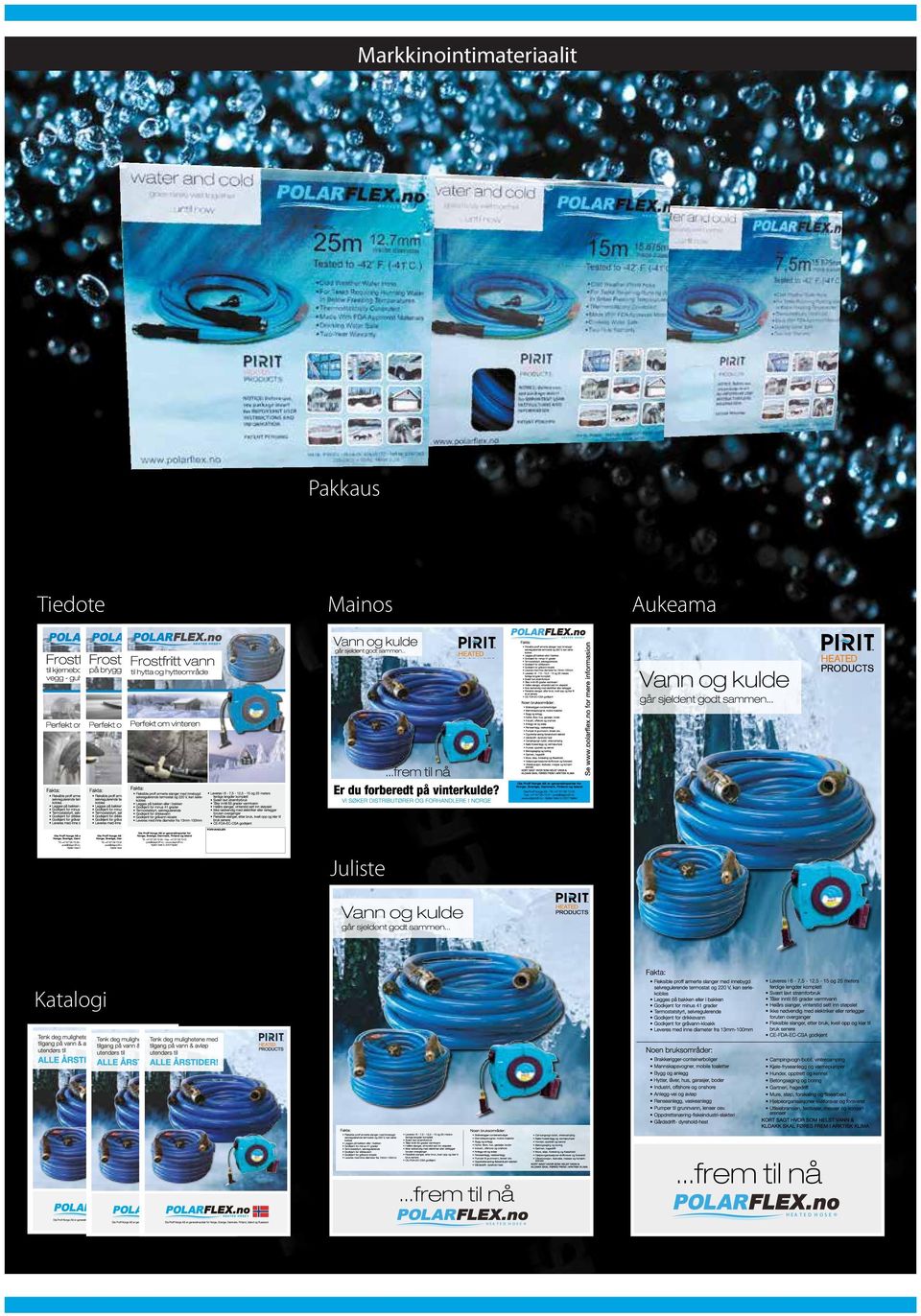

11 Markkinointimateriaalit Pakkaus Tiedote Mainos Juliste Katalogi Aukeama

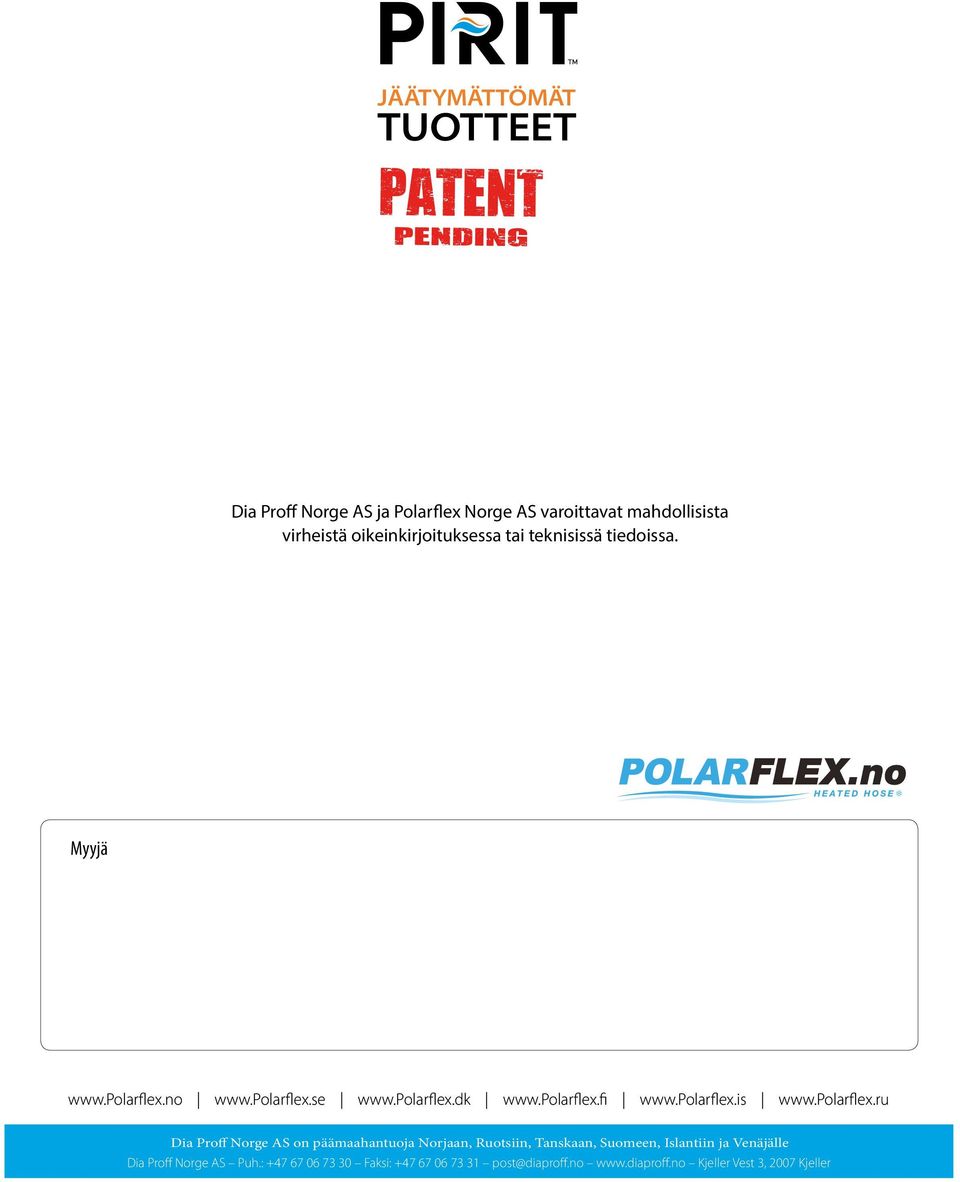

12 JÄÄTYMÄTTÖMÄT TUOTTEET Dia Proff Norge AS ja Polarflex Norge AS varoittavat mahdollisista virheistä oikeinkirjoituksessa tai teknisissä tiedoissa. Myyjä Forhandler Dia Proff Norge AS on päämaahantuoja Norjaan, Ruotsiin, Tanskaan, Suomeen, Islantiin ja Venäjälle Dia Proff Norge AS Puh.: Faksi: Kjeller Vest 3, 2007 Kjeller
