EFFEKT-VASTUSSAUVAT TOIMITAMME MYÖS ERIKOISVASTUSSAUVOJA. KYSY TARJOUSTA!

Transkriptio

1 EFFEKT-VASTUSSAUVAT Vakiovalmisteiset Effekt-vastussauvat on tarkoitettu pintatehonsa puolesta veden lämmittämiseen. Effekt-vastussauvat valmistetaan vaihtoehtoisesti joko ruostumattomasta teräksestä AISI 316 tai incoloy-teräksestä (haponkestävä teräs). Ruostumaton teräs soveltuu parhaiten suljetun kierron keskuslämmitysjärjestelmiin, joissa vesi on vähähappista. Haponkestävää incloy-terästä suositellaan tavalliselle käyttövedelle sekä erikoistarkoituksiin kuten esim. uima-allasvedelle. Öljyn lämmitykseen tarkoitetut erittäin alhaisen pintatehon sauvat voidaan tilauksesta toimittaa erikoisvalmisteisina. TIIVISTÄMINEN Effekt-vastussauvojen mukana toimitetaan tiiviste, jota voidaan käyttää silloin, kun asennuskohteessa on koneistettu vastapinta. Korkeille paineille ja lämpötiloille on saatavana erikoistiivisteaineita. TUNTOELINTASKU HALKAISIJA 10mm KOTELON KIINNITYS: REIJÄT, KIERRE 5mm VAROITUS KUIVAKÄYTÖSTÄ Vastussauvat on asennettava ja putkijärjestelmä suunniteltava siten, ettei missään olosuhteissa pääse muodostumaan ilmataskua vastussauvan ympärille tai juureen. Jo osittainenkin kuivakäyttö tuhoaa vastussauvan lyhyessä ajassa korjauskelvottomaksi. VASTUSPUTKET: HALKAISIJA 8mm KIERRE 4mm 47 x) 59 POIKKEUSOLOSUHTEET Veteen liuennut suola on pahin yksittäinen korroosiota aiheuttava tekijä, joka lyhentää vastussauvojen käyttöikää huomattavasti. Toinen käyttöikään vaikuttava tekijä on veden sisältämä kalkki, joka kerrostuu vastusputkien pinnalle lämmönluovutusta hidastavaksi kerrokseksi nostaen vastussauvojen toimintalämpötilaa. Suolaa vastaan voidaan varautua erikoisvalmisteisen suoja-anodin avulla ja kalkkia voidaan poistaa suodattimilla silloin, kun sitä on erityisen runsaasti. Korroosioalttiutta vähentää jossain määrin pintatehon alentaminen erikoisvalmisteisin vastussauvoin tai kytkentämuutoksin. MUHVIN MATERIAALI MESSINKIÄ, KIINNITYSKIERRE NS 50 VARUSTETTU KAHDELLA KIINNITYSREIJÄLLÄ KOTELOA VARTEN, KIERRE 5mm VASTUSPUTKET RUOSTUMATONTA TERÄSTÄ TUNTOELINTASKU RUOSTUMATONTA TERÄSTÄ Pituudet vaihtelevat tehon mukaan: mm. x) Minimiaukko, josta vastussauva on pujotettavissa esim. käytettäessä sovitusmuhveja säilön poikkeville kierteille. 1) Ruostumaton teräs soveltuu suljetun kierron keskuslämmitysjärjestelmiin. Vaihtoehtoisesti vastussauvoja voidaan toimittaa haponkestävin teräsputkin käyttövedelle ja erikoistarkoituksiin. TOIMITAMME MYÖS ERIKOISVASTUSSAUVOJA. KYSY TARJOUSTA! 81

2 VASTUSSAUVAT SÄHKÖKYTKENNÄT L1 L1 ltaan pienet ja keskikokoiset Effekt-vastussauvat (2 9 kw) on tehtaalla kytketty tähtikytkentään (elementtijännite 230 V). Tähtikytkentäiset sauvat ovat liitettävissä sekä kolmivaihe- että yksivaiheverkkoon. Yksivaihekytkennässä tehoa voidaan alentaa 1/3 portaissa. Suuritehoiset (12 20 kw) sauvat on kytketty kolmiokytkentään (elementtijännite 400 V). Kolmiokytkentäiset sauvat voidaan liittää vain kolmivaiheverkkoon. Haluttaessa teho voidaan alentaa kolmasosaan muuttamalla kytkentä tähtikytkennäksi. L2 N L3 TÄHTIKYTKENTÄ PIENET TEHOT L2 L3 KOLMIOKYTKENTÄ SUURET TEHOT Varoitus: tähtikytkentäistä vastussauvaa ei saa kytkeä kolmioon, koska teho kasvaa kolminkertaiseksi ja johtaa sauvan tuhoutumiseen. VARASTOINTI Vastussauvat pitää pyrkiä varastoimaan kuivassa ja lämpimässä tilassa, koska kylmä, kostea ympäristö voi pitkällä aikavälillä aiheuttaa kosteuden kondensoitumista vastusputkien sisälle, josta voi olla seurauksena eristystilan huononeminen ja oikosulun vaara käyttöönotettaessa (lyhytaikaisessa varastoinnissa tällä ei kuitenkaan ole merkitystä). Kotelot niihin kuuluvine säätimineen toimitetaan liittimin ja läm- Nollajohtoa ei tähtikytkennässä välttämättä tarvita, mutta sitä varten on valittu liitin. Nollajohtoa ei tähtikytkennässä välttämättä tarvita, mutta sitä varten on valittu liitin. mönkestävin kytkentäjohdoin varustettuna. Jokaisessa vastussauvassa on valmiina tuntoelinputki termostaattia, ylikuumenemissuojaa tai niiden yhdistelmää varten. Lämpöeristettyjen varaajien yhteydessä suositellaan käytettäväksi jatkoputkia, joilla vältetään kytkentäkotelon upottaminen lämpöeristeen sisään. Suuritehoisille vastussauvoille (12 20 kw) tarkoitetut kotelot ovat suurikokoisempia, pituus 175 mm ja ne on varustettu järeämmin liittimin ja paksummin kytkentäjohtimin. RUOSTUMATTOMASTA TERÄKSESTÄ AISI 316 KESKUSLÄMMITYSVEDELLE SSTL-nro. LVI-nro. Tyyppi (W) Pituus L (mm) ALV 0% EF20 P ,00 70, EF30 P ,00 74, EF45 P ,00 79, EF60 P ,00 84, EF75 P ,00 86, EF90 P ,00 89, EF120 P ,00 97, EF150 P ,00 109, EF200 P ,00 122,00 INCLOY HAPONKESTÄVÄSTÄ TERÄKSESTÄ KÄYTTÖVEDELLE SSTL-nro. LVI-nro. Tyyppi (W) Pituus L (mm) ALV 0% EF20 Pl ,00 131, EF30 Pl ,00 138, EF45 Pl ,00 152, EF60 Pl ,00 158, EF75 Pl ,00 167, EF90 Pl ,00 174, EF120 Pl ,00 188, EF150 Pl ,00 206, EF200 Pl ,00 235,50 82

3 VARUSTELUVAIHTOEHDOT Eri varusteluvaihtoehdot on hinnoiteltu lisättäväksi Effektvastussauvan hintaan. Kotelorakenne on 12 kw ja suurimmilla tehoilla liittimien ja läpivientiaukon osalta järeämpi (tunnus A), joten vaihtoehdot on hinnoiteltu erikseen (esim. K ja KA). SUUNNITTELUVIHJEITÄ Säädintä valittaessa on otettava huomioon käyttötarkoitus ja olosuhteet. Vastussauvan yhteydessä olevan termostaatin differenssin tulee olla verraten suuri, jotta se toimisi moitteettomasti aiheuttamatta kuormitusheilahteluja. Parhaiten nämä vaatimukset täyttää yhdistelmätermostaatti TY3 (ja TYK), joka sopiikin itsenäiseksi toimintayksiköksi kattiloihin ja pieniin varaajiin. Suurien varaajien lämpökapasiteetin hyödyntäminen taas edellyttää tarkempaa säätöä ja tähän tarkoitukseen soveltuu parhaiten 1-nap. termostaatti T1 sijoitettuna säätötaskuun S. Lämminvesikierukka T1 : S Päivälämpötilan (kesäkäytön) säädöstä huolehtii erilliseen säätötaskuun sijoitettu 1-nap. termostaatti. Y1 Järjestelmä suojataan ylimpään vastussauvaan sijoitettavalla ylikuumenemissuojalla. Ylin vastussauva toimii päivä- ja kesätehona (myös talvi- ja kesäöinä). T1 : S Yölämpötilan säätöä varten sijoitetaan erilliseen säätötaskuun varaajan alaosaan 1-nap. termostaatti. K Yövastussauvoihin ei sijoiteta säätölaitteita. Euronormin mukainen (15)-merkintä asteikon alussa tarkoittaa sitä, että säätö toimii alkaen +14 C lämpötilasta, mutta ilmoitettu säätötarkkuus saavutetaan vasta varsinaisella toimintaalueella C. Kierrettäessä nuppi alkuasentoonsa termostaatti toimii sulanapidossa toimintalämpötilan ollessa +5 C. (100)-merkintä tarkoittaa vaihtoehtoista 100 asteen laukeamislämpötilaa laukeamisen normaalisti tapahtuessa 110 asteen lämpötilassa. (100 asteinen malli erikoistilauksesta.) P = perusmalli ilman koteloa ja säätölaitteita K = kytkentäkotelo T1 = kytkentäkotelo ja 1-nap. termostaatti C T3 = kytkentäkotelo ja 3-nap. termostaatti 0 90 C Y = kytkentäkotelo ja 1-nap. Ylikuumenemissuoja, joka on käyttöönotettaessa aseteltavissa C Y3 = kytkentäkotelo ja 3-nap. ylikuumenemissuoja, 102 C TERMOSTAATTEJA SAATAVISSA MYÖS ISOMMILLA ARVOILLA. TY3 = kytkentäkotelo ja 3-nap. termostaatti sekä 3-nap. ylikuumenemissuoja 15 85/105 C TYK = 3-nap. termostaatti sekä 3-nap. ylikuumenemissuoja 15 85/105 C sekä 3-nap. käyttökytkin, max 9 kw. Tl + Yl = 1-nap. termostaatti ja 1-nap. ylikuumenemissuoja C säätöalue ja 1-nap. ylikuumenemissuoja, joka on käyttöönotettaessa aseteltavissa C Termostaatti ja ylikuumenemissuoja kytkettävissä eri virtapiireihin. SSTL-nro. LVI-nro. Tyyppi Käyttöala K Kytkentäkotelo 43, KA sijoitus vastussauvaan 53, T1 Lämpötilan säätö varaajissa, 91, T1A sijoitus säätötaskuun 104, T3 Sauvakohtainen säätö, 182, T3A sijoitus vastussauvaan 187, Y1 Järjestelmän suojaus, 97, Y1A sijoitus vastussauvaan 109, Y3 Sauvakohtainen suojaus, 180, Y3A sijoitus vastussauvaan 187, TY3 Sauvakoht. suojaus ja säätö 128, TY3A sijoitus vastussauvaan 141, TYK Sauvakoht. suojaus ja säätö, sijoitus vastussauvaan 246, T1+Y1 Järjestelmän säätö ja suojaus, sijoitus säätötaskuun 178,70 83

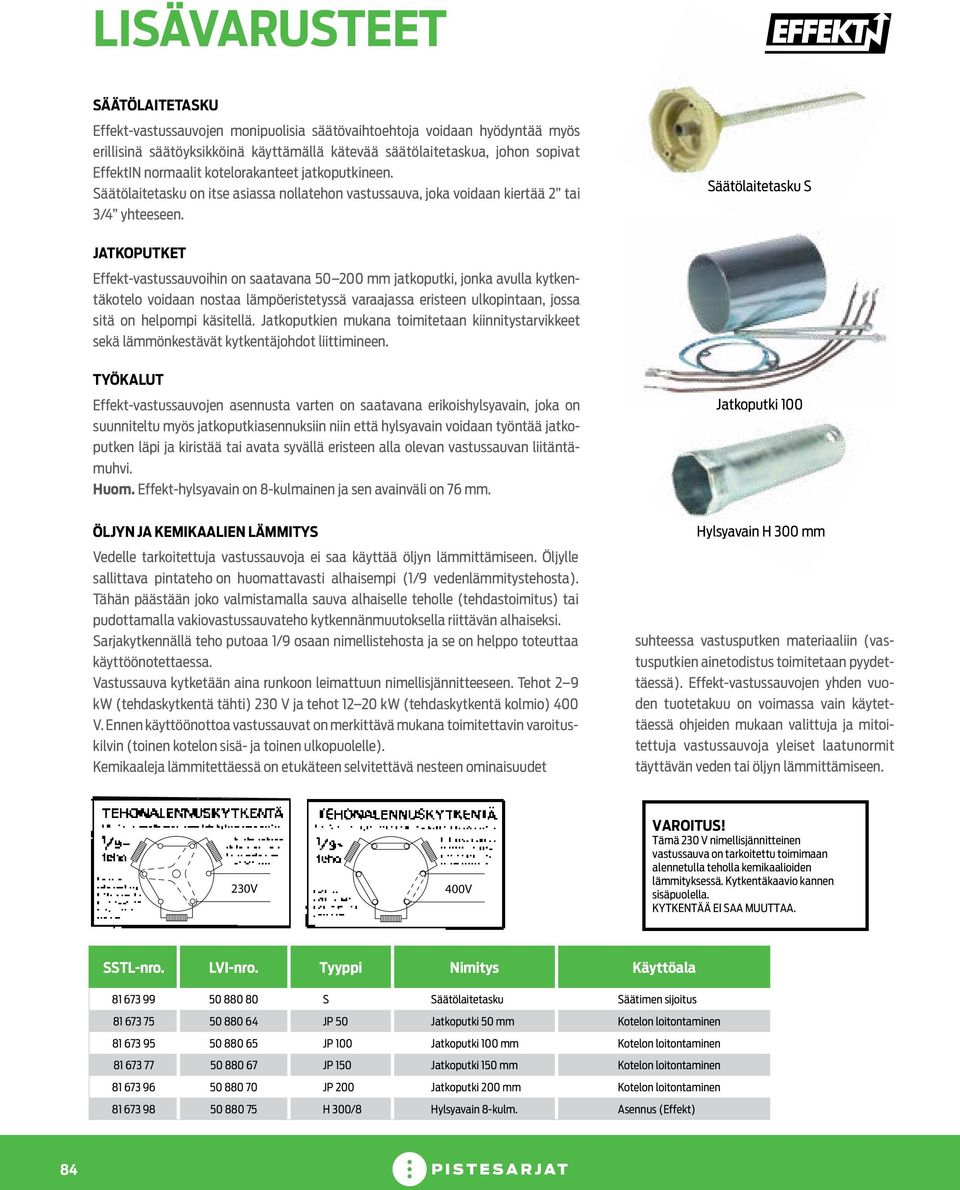

4 LISÄVARUSTEET SÄÄTÖLAITETASKU Effekt-vastussauvojen monipuolisia säätövaihtoehtoja voidaan hyödyntää myös erillisinä säätöyksikköinä käyttämällä kätevää säätölaitetaskua, johon sopivat EffektIN normaalit kotelorakanteet jatkoputkineen. Säätölaitetasku on itse asiassa nollatehon vastussauva, joka voidaan kiertää 2 tai 3/4 yhteeseen. Säätölaitetasku S JATKOPUTKET Effekt-vastussauvoihin on saatavana mm jatkoputki, jonka avulla kytkentäkotelo voidaan nostaa lämpöeristetyssä varaajassa eristeen ulkopintaan, jossa sitä on helpompi käsitellä. Jatkoputkien mukana toimitetaan kiinnitystarvikkeet sekä lämmönkestävät kytkentäjohdot liittimineen. TYÖKALUT Effekt-vastussauvojen asennusta varten on saatavana erikoishylsyavain, joka on suunniteltu myös jatkoputkiasennuksiin niin että hylsyavain voidaan työntää jatkoputken läpi ja kiristää tai avata syvällä eristeen alla olevan vastussauvan liitäntämuhvi. Huom. Effekt-hylsyavain on 8-kulmainen ja sen avainväli on 76 mm. ÖLJYN JA KEMIKAALIEN LÄMMITYS Vedelle tarkoitettuja vastussauvoja ei saa käyttää öljyn lämmittämiseen. Öljylle sallittava pintateho on huomattavasti alhaisempi (1/9 vedenlämmitystehosta) Tähän päästään joko valmistamalla sauva alhaiselle teholle (tehdastoimitus) tai pudottamalla vakiovastussauvateho kytkennänmuutoksella riittävän alhaiseksi. Sarjakytkennällä teho putoaa 1/9 osaan nimellistehosta ja se on helppo toteuttaa käyttöönotettaessa. Vastussauva kytketään aina runkoon leimattuun nimellisjännitteeseen. t 2 9 kw (tehdaskytkentä tähti) 230 V ja tehot kw (tehdaskytkentä kolmio) 400 V. Ennen käyttöönottoa vastussauvat on merkittävä mukana toimitettavin varoituskilvin (toinen kotelon sisä- ja toinen ulkopuolelle). Kemikaaleja lämmitettäessä on etukäteen selvitettävä nesteen ominaisuudet Jatkoputki 100 Hylsyavain H 300 mm suhteessa vastusputken materiaaliin (vastusputkien ainetodistus toimitetaan pyydettäessä). Effekt-vastussauvojen yhden vuoden tuotetakuu on voimassa vain käytettäessä ohjeiden mukaan valittuja ja mitoitettuja vastussauvoja yleiset laatunormit täyttävän veden tai öljyn lämmittämiseen. 1/9- teho 230V 230V 1/9- teho 1/9- teho 400V 400V VAROITUS! Tämä 230 V nimellisjännitteinen vastussauva on tarkoitettu toimimaan alennetulla teholla kemikaalioiden lämmityksessä. Kytkentäkaavio kannen sisäpuolella. KYTKENTÄÄ EI SAA MUUTTAA. SSTL-nro. LVI-nro. Tyyppi Nimitys Käyttöala S Säätölaitetasku Säätimen sijoitus 33, JP 50 Jatkoputki 50 mm Kotelon loitontaminen 32, JP 100 Jatkoputki 100 mm Kotelon loitontaminen 37, JP 150 Jatkoputki 150 mm Kotelon loitontaminen 43, JP 200 Jatkoputki 200 mm Kotelon loitontaminen 45, H 300/8 Hylsyavain 8-kulm. Asennus (Effekt) 55,70 84

5 LÄMPÖTYKKI LÄMPÖTYKKI Effekt-lämpötykki on erinomainen ratkaisu vanhojen vesikeskuslämmitysjärjestelmien ja varaajien saneerauksissa. Se ei kaipaa mitään ulkopuolisia kytkentälaitteita, kuten kytkimiä tai kontaktoreita. Tilavan kotelon, riviliittimien ja lämmönkestävien kytkentäjohtojen ansiosta elementeille voidaan tuoda tavallinen asennusjohto (MMJ). Kalliita erikoisjohtoja ja vaihtorasioita ei tarvita. Kahden tuuman (2 ) liitäntäyhde sopii lähes kaikkiin kattiloissa ja varaajissa oleviin vakioliitäntöihin. SUUNNITTELUVIHJEITÄ alue 3 9 kw kattaa useimmat käyttökohteet. Si joitettaessa useita elementtejä samaan kattilaan tai säiliöön voidaan Effektlämpötykkiä käyttää myös ohjausyksikkönä ja kytkeä sen orjaksi tavallisia Effekt-vastussauvoja. Kokonaistehon ylittäessä 9 kw on orjakuorman ohjaukseen kuitenkin käytettävä kontaktoria. LISÄVARUSTEET Silloin, kun varaajassa on paksu lämpöeriste, suositellaan Effektlämpötykin yhteydessä käytettäväksi mm jatkoputkea, joka nostaa kytkentäkotelon säätölaitteineen lämpöeristeen ulkopintaan, missä se on paremmin esillä. Ahtaissa paikoissa voidaan käyttää näppärää hylsyavainta. TEKNISET TIEDOT Lämmönkestävä kotelo Liityntäyhde 2 messinkiä Vastussauva ruostumatonta terästä alue 3 9 kw 3-napainen kytkin 3-napainen termostaatti 3-napainen ylikuumenemissuoja Riviliitin verkkoliitäntää varten Lämmönkestävät kytkentäjohtimet Saatavana myös INCLOY-vastuksella A=195mm B=95mm C=70mm D=45mm E=125mm L= mm A B C E D L SSTL-nro. LVI-nro. Tyyppi (W) Pituus L (mm) EF 30 TYKKI , EF 45 TYKKI , EF 60 TYKKI , EF 75 TYKKI , EF 90 TYKKI ,00 85

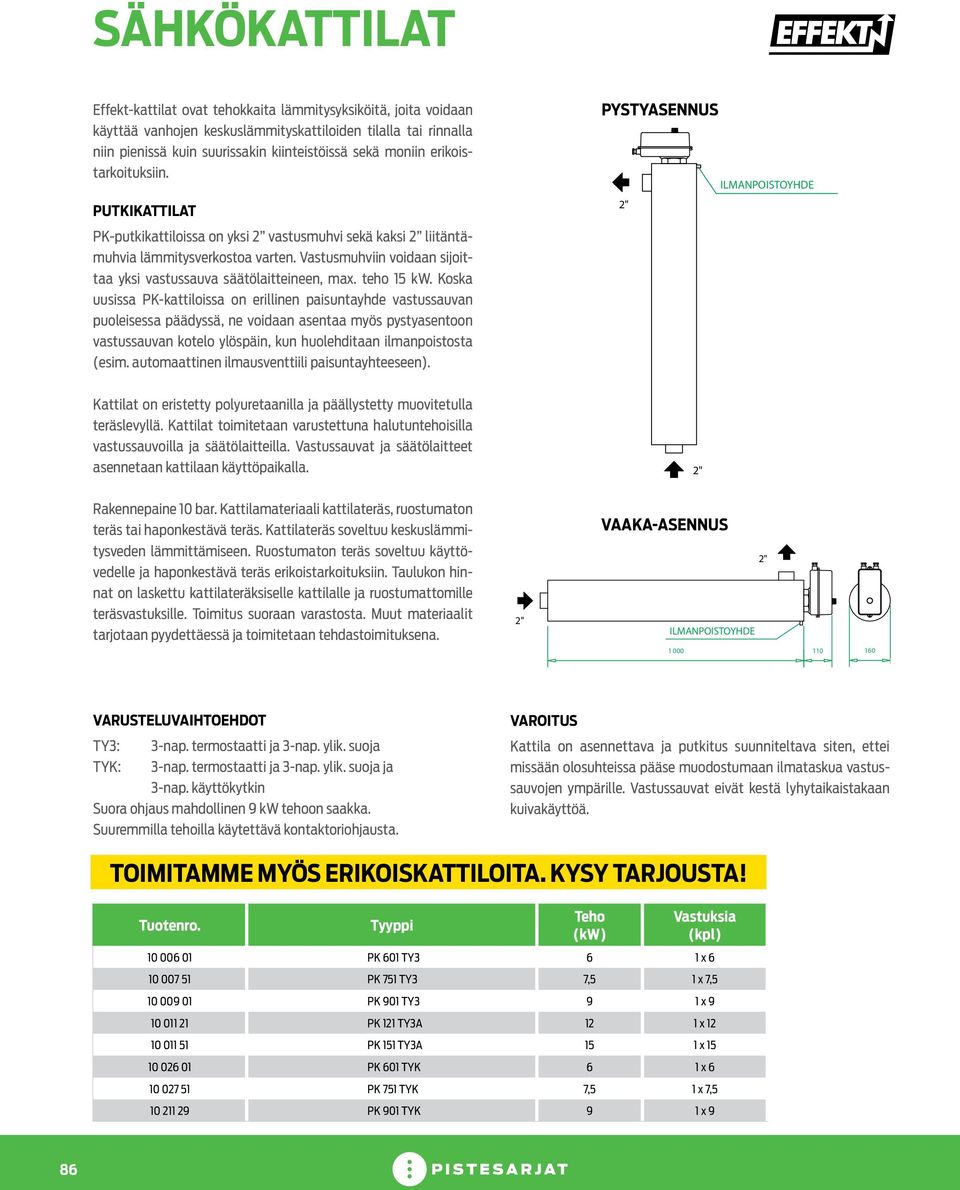

6 SÄHKÖKATTILAT PYSTYASENNUS PYSTY- ASENNUS PYSTY- ASENNUS Effekt-kattilat ovat tehokkaita lämmitysyksiköitä, joita voi daan käyttää vanhojen keskuslämmityskattiloiden tilalla tai rinnalla niin pienissä kuin suurissakin kiinteistöissä sekä moniin erikoistarkoituksiin. PUTKIKATTILAT PK-putkikattiloissa on yksi 2 vastusmuhvi sekä kaksi 2 liitäntämuhvia lämmitysverkostoa varten. Vastusmuhviin voi daan sijoittaa yksi vastussauva säätölaitteineen, max. teho 15 kw. Koska uusissa PK-kattiloissa on erillinen paisuntayhde vastussauvan puoleisessa päädyssä, ne voidaan asentaa myös pystyasentoon vastussauvan kotelo ylöspäin, kun huolehditaan ilmanpoistosta (esim. automaattinen ilmaus venttiili paisuntayhteeseen). Kattilat on eristetty polyuretaanilla ja päällystetty muovitetulla teräslevyllä. Kattilat toimitetaan varustettuna halutuntehoisilla vastussauvoilla ja säätölaitteilla. Vastussauvat ja säätölaitteet asennetaan kattilaan käyttöpaikalla. Rakennepaine 10 bar. Kattilamateriaali kattilateräs, ruostumaton teräs tai haponkestävä teräs. Kattilateräs soveltuu keskuslämmitysveden lämmittämiseen. Ruostumaton teräs soveltuu käyttövedelle ja haponkestävä teräs erikoistarkoituksiin. Taulukon hinnat on laskettu kattilateräksiselle kattilalle ja ruostumattomille teräsvastuksille. Toimitus suoraan varastosta. Muut materiaalit tarjotaan pyydettäessä ja toimitetaan tehdastoimituksena. VAAKA-ASENNUS VAAKA-ASENNUS VARUSTELUVAIHTOEHDOT TY3: 3-nap. termostaatti ja 3-nap. ylik. suoja TYK: 3-nap. termostaatti ja 3-nap. ylik. suoja ja 3-nap. käyttökytkin Suora ohjaus mahdollinen 9 kw tehoon saakka. Suuremmilla tehoilla käytettävä kontaktoriohjausta. Tuotenro. Tyyppi VAROITUS Kattila on asennettava ja putkitus suunniteltava siten, ettei missään olosuhteissa pääse muodostumaan ilmataskua vastussauvojen ympärille. Vastussauvat eivät kestä lyhytaikaistakaan kuivakäyttöä. VAAKA-ASENNUS TOIMITAMME MYÖS ERIKOISKATTILOITA. KYSY TARJOUSTA! (kw) Vastuksia (kpl) PK 601 TY3 6 1 x 6 693, PK 751 TY3 7,5 1 x 7,5 700, PK 901 TY3 9 1 x 9 705, PK 121 TY3A 12 1 x , PK 151 TY3A 15 1 x , PK 601 TYK 6 1 x 6 815, PK 751 TYK 7,5 1 x 7,5 835, PK 901 TYK 9 1 x 9 839,

7 PUTKISTOKATTILAT PPK-putkistokattiloissa on neljä 2 vastusmuhvia sekä kaksi 2 liitäntämuhvia lämmitysverkostoa varten ja 1 paisuntayhde. (P) Vastusmuhveihin voidaan sijoittaa tehontarpeen edellyttämä määrä vastuksia aina 48 kw yhteistehoon saakka. P1" P1" Säätö voidaan ratkaista sijoittamalla yhteen tai useampaan vastussauvaan termostaatti, ylikuumenemissuoja tai niiden yhdistelmä. Taulukon mukainen perusvarustelu edellyttää yhdessä sauvassa olevaa TY3-säätöyksikköä, joka kontaktorien avulla ohjaa kaikkia vastuksia. Jokainen sauva on myös mahdollista varustaa samanlaisella yksiköllä, jolloin kontaktorit ovat tarpeettomia ja saadaan useita vapaasti valittavia lämpötilaportaita. TY3-termostaatti voi ohjata suoraan 9 kw max. tehoa (esim. PPK 364, 4 x 9 kw). 800 Pienten ulkomittojensa ja keveytensä ansiosta PPK-kattilat voidaan PK-kattiloiden tavoin asentaa suoraan putkistoon ilman seinä- tai lattiakiinnityksiä Kattilamateriaali on kattilateräs, ruostumaton teräs tai haponkestävä teräs. Kattilateräs soveltuu keskuslämmitysveden lämmittämiseen. Ruostumaton teräs soveltuu käyttövedelle ja haponkestävä teräs erikoistarkoituksiin. Taulukon hinnat on laskettu kattilateräksiselle kattilalle ja ruostumattomille terävastuksille. Rakennepaine 4 bar. Ruostumattomat ja haponkestävät kattilat valmistetaan 10 barin rakennepaineelle ja ne tarjotaan pyydettäessä. VAROITUS Kattila on asennettava ja putkitus on suunniteltava siten, ettei missään olosuhteissa pääse muodostumaan ilmataskua vastussauvojen ympärille. Vastussauvat eivät kestä lyhytaikaistakaan kuivakäyttöä. Tuotenro. Tyyppi (kw) Vastuksia (kpl) PPK x 7, PPK x PPK ,5 3 x 7, PPK x PPK x PPK x 7, PPK x PPK x 12 87
