1 Ultimaker 2 Extended AJATTELE SUURIA, TULOSTA ISOSTI KÄYTTÖOPAS R

2 2

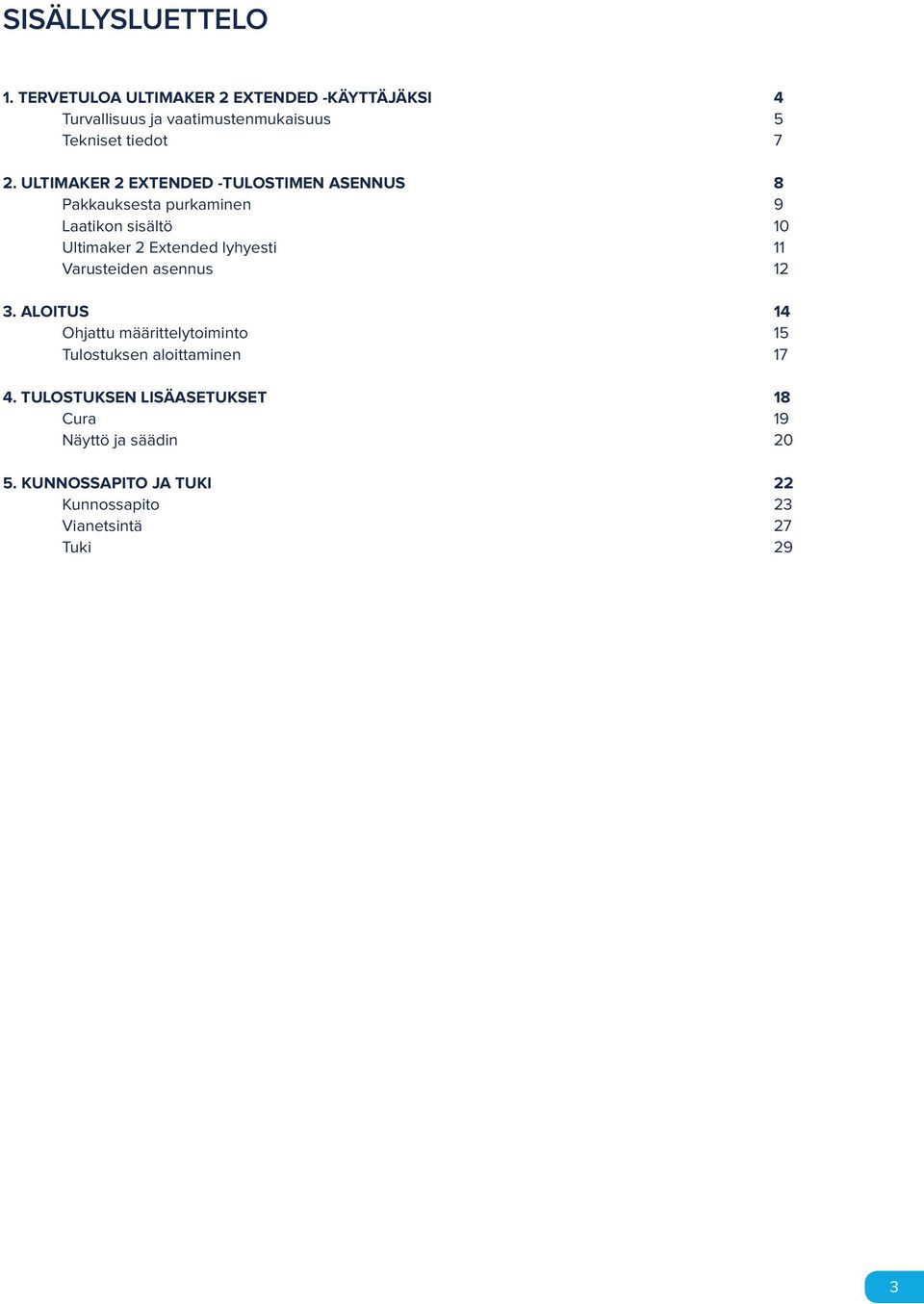

3 SISÄLLYSLUETTELO 1. TERVETULOA ULTIMAKER 2 EXTENDED -KÄYTTÄJÄKSI 4 Turvallisuus ja vaatimustenmukaisuus 5 Tekniset tiedot 7 2. ULTIMAKER 2 EXTENDED -TULOSTIMEN ASENNUS 8 Pakkauksesta purkaminen 9 Laatikon sisältö 10 Ultimaker 2 Extended lyhyesti 11 Varusteiden asennus ALOITUS 14 Ohjattu määrittelytoiminto 15 Tulostuksen aloittaminen TULOSTUKSEN LISÄASETUKSET 18 Cura 19 Näyttö ja säädin KUNNOSSAPITO JA TUKI 22 Kunnossapito 23 Vianetsintä 27 Tuki 29 3

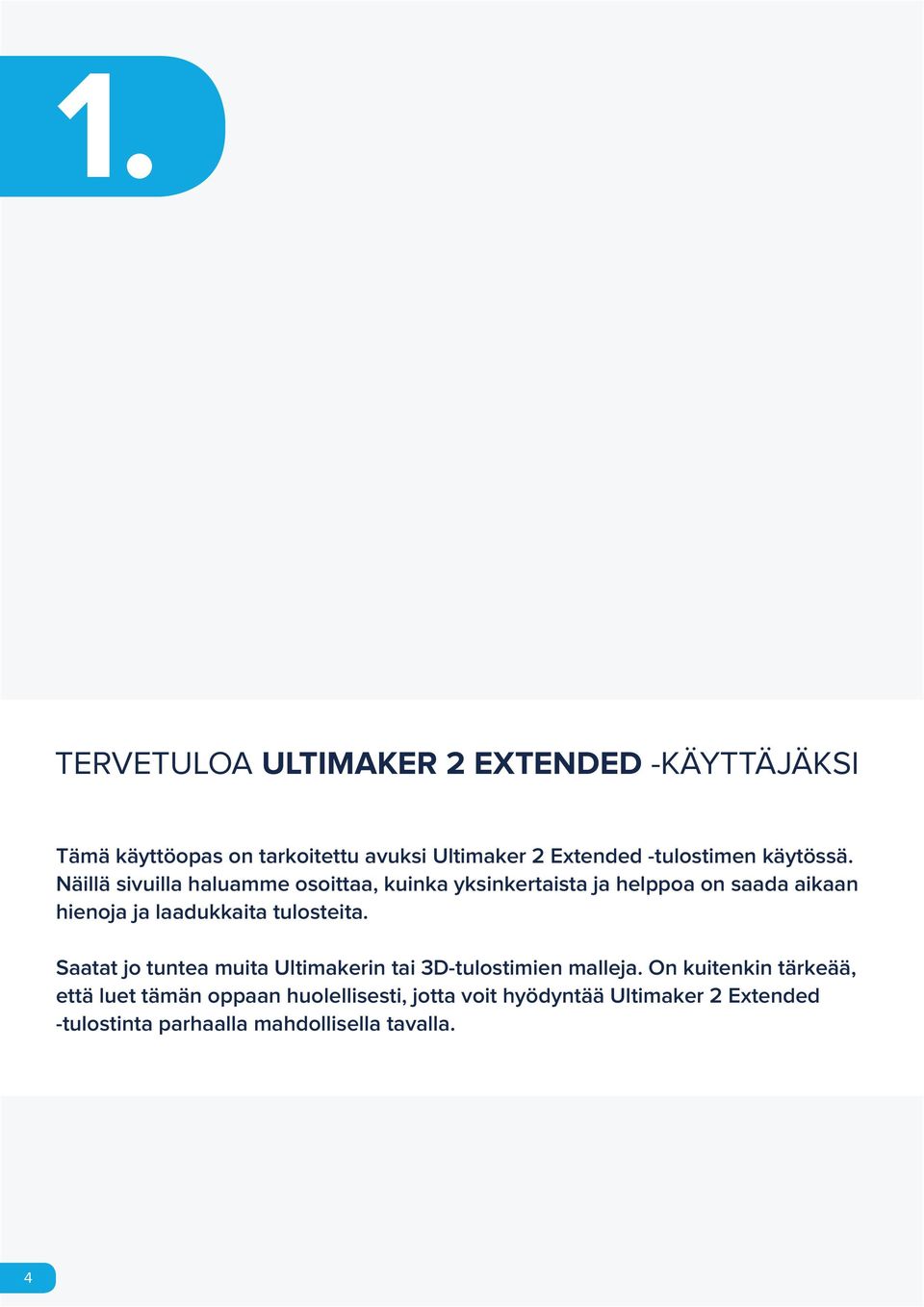

4 1. TERVETULOA ULTIMAKER 2 EXTENDED -KÄYTTÄJÄKSI Tämä käyttöopas on tarkoitettu avuksi Ultimaker 2 Extended -tulostimen käytössä. Näillä sivuilla haluamme osoittaa, kuinka yksinkertaista ja helppoa on saada aikaan hienoja ja laadukkaita tulosteita. Saatat jo tuntea muita Ultimakerin tai 3D-tulostimien malleja. On kuitenkin tärkeää, että luet tämän oppaan huolellisesti, jotta voit hyödyntää Ultimaker 2 Extended -tulostinta parhaalla mahdollisella tavalla. 4

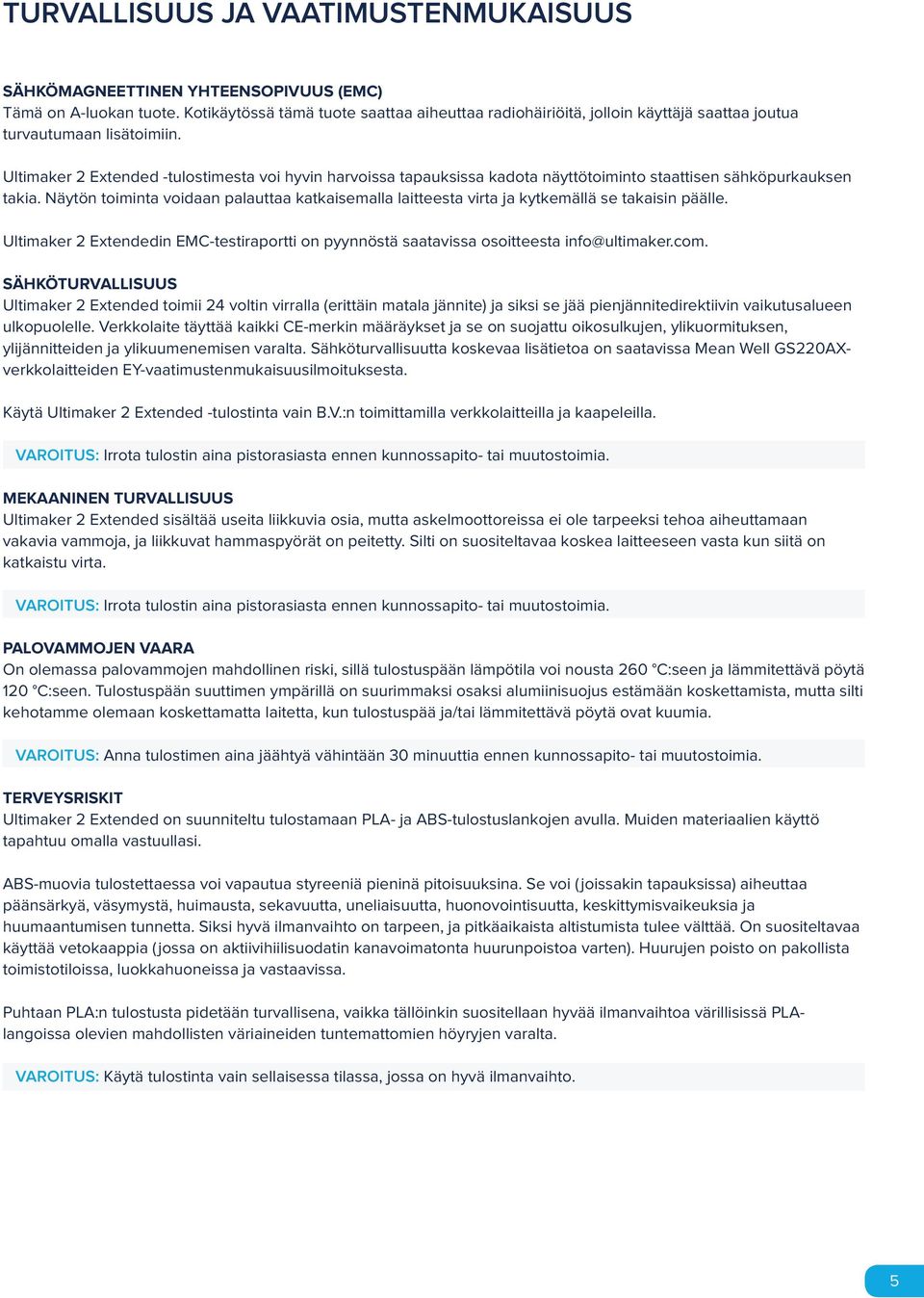

5 TURVALLISUUS JA VAATIMUSTENMUKAISUUS SÄHKÖMAGNEETTINEN YHTEENSOPIVUUS (EMC) Tämä on A-luokan tuote. Kotikäytössä tämä tuote saattaa aiheuttaa radiohäiriöitä, jolloin käyttäjä saattaa joutua turvautumaan lisätoimiin. Ultimaker 2 Extended -tulostimesta voi hyvin harvoissa tapauksissa kadota näyttötoiminto staattisen sähköpurkauksen takia. Näytön toiminta voidaan palauttaa katkaisemalla laitteesta virta ja kytkemällä se takaisin päälle. Ultimaker 2 Extendedin EMC-testiraportti on pyynnöstä saatavissa osoitteesta info@ultimaker.com. SÄHKÖTURVALLISUUS Ultimaker 2 Extended toimii 24 voltin virralla (erittäin matala jännite) ja siksi se jää pienjännitedirektiivin vaikutusalueen ulkopuolelle. Verkkolaite täyttää kaikki CE-merkin määräykset ja se on suojattu oikosulkujen, ylikuormituksen, ylijännitteiden ja ylikuumenemisen varalta. Sähköturvallisuutta koskevaa lisätietoa on saatavissa Mean Well GS220AXverkkolaitteiden EY-vaatimustenmukaisuusilmoituksesta. Käytä Ultimaker 2 Extended -tulostinta vain B.V.:n toimittamilla verkkolaitteilla ja kaapeleilla. VAROITUS: Irrota tulostin aina pistorasiasta ennen kunnossapito- tai muutostoimia. MEKAANINEN TURVALLISUUS Ultimaker 2 Extended sisältää useita liikkuvia osia, mutta askelmoottoreissa ei ole tarpeeksi tehoa aiheuttamaan vakavia vammoja, ja liikkuvat hammaspyörät on peitetty. Silti on suositeltavaa koskea laitteeseen vasta kun siitä on katkaistu virta. VAROITUS: Irrota tulostin aina pistorasiasta ennen kunnossapito- tai muutostoimia. PALOVAMMOJEN VAARA On olemassa palovammojen mahdollinen riski, sillä tulostuspään lämpötila voi nousta 260 C:seen ja lämmitettävä pöytä 120 C:seen. Tulostuspään suuttimen ympärillä on suurimmaksi osaksi alumiinisuojus estämään koskettamista, mutta silti kehotamme olemaan koskettamatta laitetta, kun tulostuspää ja/tai lämmitettävä pöytä ovat kuumia. VAROITUS: Anna tulostimen aina jäähtyä vähintään 30 minuuttia ennen kunnossapito- tai muutostoimia. TERVEYSRISKIT Ultimaker 2 Extended on suunniteltu tulostamaan PLA- ja ABS-tulostuslankojen avulla. Muiden materiaalien käyttö tapahtuu omalla vastuullasi. ABS-muovia tulostettaessa voi vapautua styreeniä pieninä pitoisuuksina. Se voi (joissakin tapauksissa) aiheuttaa päänsärkyä, väsymystä, huimausta, sekavuutta, uneliaisuutta, huonovointisuutta, keskittymisvaikeuksia ja huumaantumisen tunnetta. Siksi hyvä ilmanvaihto on tarpeen, ja pitkäaikaista altistumista tulee välttää. On suositeltavaa käyttää vetokaappia (jossa on aktiivihiilisuodatin kanavoimatonta huurunpoistoa varten). Huurujen poisto on pakollista toimistotiloissa, luokkahuoneissa ja vastaavissa. Puhtaan PLA:n tulostusta pidetään turvallisena, vaikka tällöinkin suositellaan hyvää ilmanvaihtoa värillisissä PLAlangoissa olevien mahdollisten väriaineiden tuntemattomien höyryjen varalta. VAROITUS: Käytä tulostinta vain sellaisessa tilassa, jossa on hyvä ilmanvaihto. 5

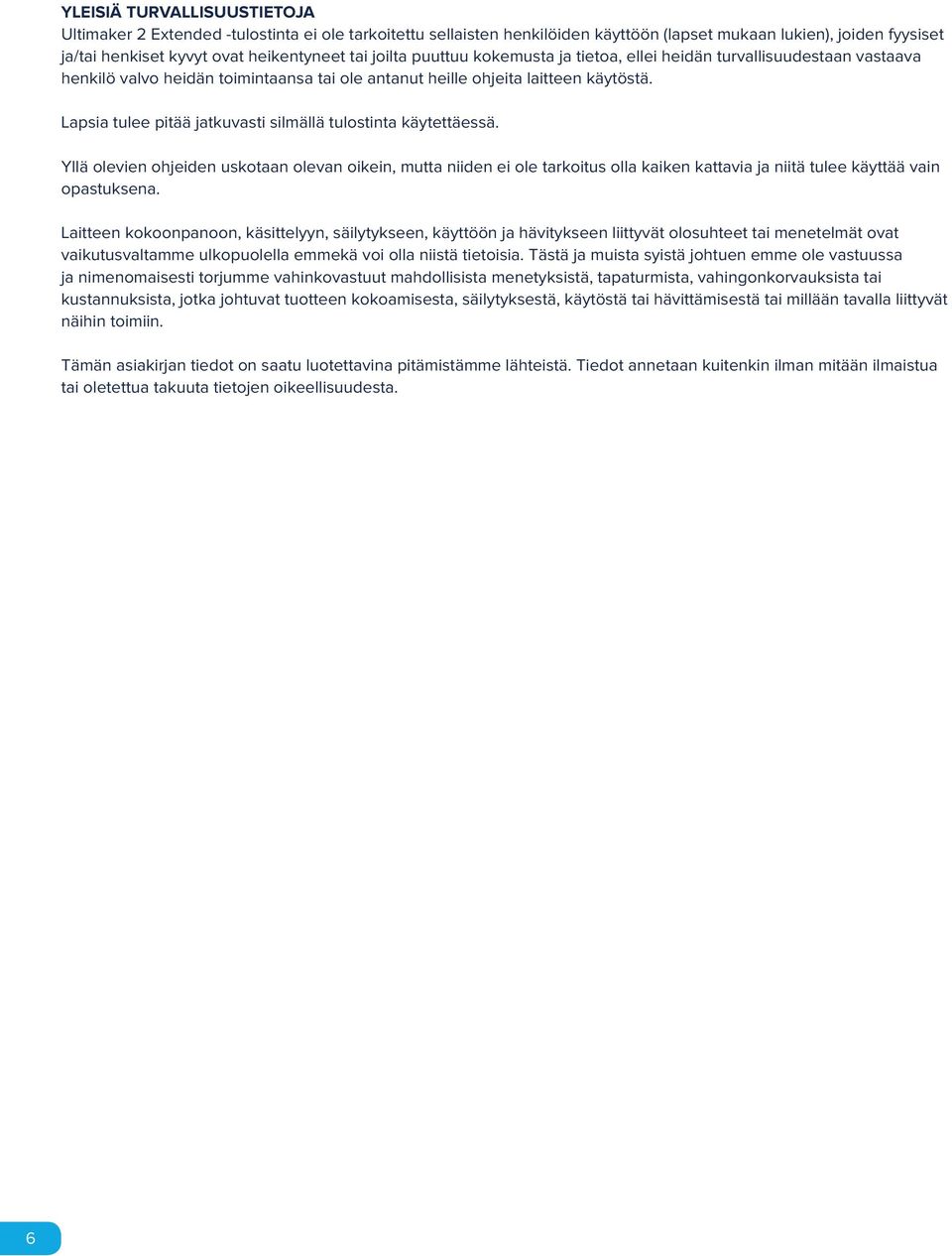

6 YLEISIÄ TURVALLISUUSTIETOJA Ultimaker 2 Extended -tulostinta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joiden fyysiset ja/tai henkiset kyvyt ovat heikentyneet tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö valvo heidän toimintaansa tai ole antanut heille ohjeita laitteen käytöstä. Lapsia tulee pitää jatkuvasti silmällä tulostinta käytettäessä. Yllä olevien ohjeiden uskotaan olevan oikein, mutta niiden ei ole tarkoitus olla kaiken kattavia ja niitä tulee käyttää vain opastuksena. Laitteen kokoonpanoon, käsittelyyn, säilytykseen, käyttöön ja hävitykseen liittyvät olosuhteet tai menetelmät ovat vaikutusvaltamme ulkopuolella emmekä voi olla niistä tietoisia. Tästä ja muista syistä johtuen emme ole vastuussa ja nimenomaisesti torjumme vahinkovastuut mahdollisista menetyksistä, tapaturmista, vahingonkorvauksista tai kustannuksista, jotka johtuvat tuotteen kokoamisesta, säilytyksestä, käytöstä tai hävittämisestä tai millään tavalla liittyvät näihin toimiin. Tämän asiakirjan tiedot on saatu luotettavina pitämistämme lähteistä. Tiedot annetaan kuitenkin ilman mitään ilmaistua tai oletettua takuuta tietojen oikeellisuudesta. 6

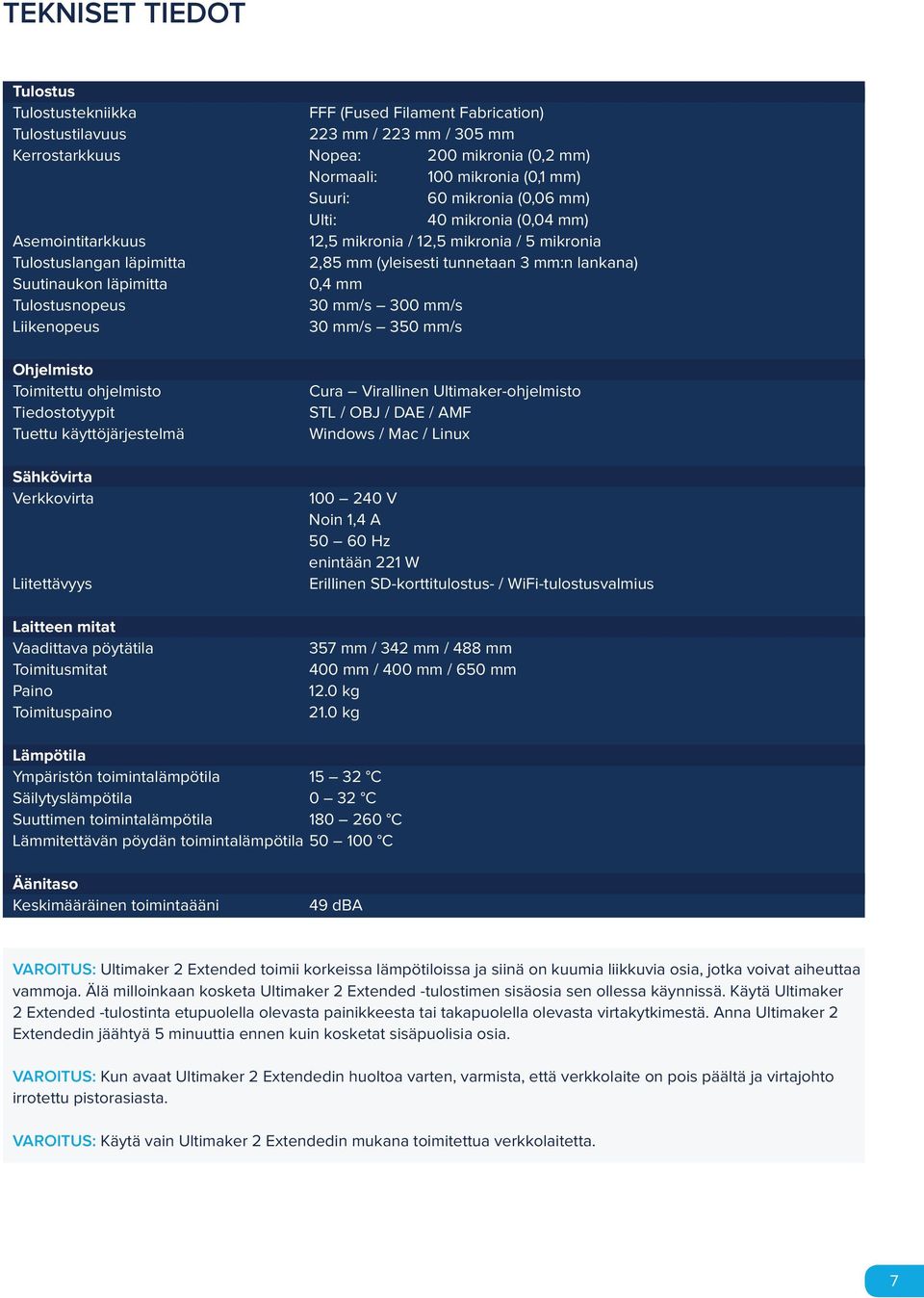

7 TEKNISET TIEDOT Tulostus Tulostustekniikka FFF (Fused Filament Fabrication) Tulostustilavuus 223 mm / 223 mm / 305 mm Kerrostarkkuus Nopea: 200 mikronia (0,2 mm) Normaali: 100 mikronia (0,1 mm) Suuri: 60 mikronia (0,06 mm) Ulti: 40 mikronia (0,04 mm) Asemointitarkkuus 12,5 mikronia / 12,5 mikronia / 5 mikronia Tulostuslangan läpimitta 2,85 mm (yleisesti tunnetaan 3 mm:n lankana) Suutinaukon läpimitta 0,4 mm Tulostusnopeus 30 mm/s 300 mm/s Liikenopeus 30 mm/s 350 mm/s Ohjelmisto Toimitettu ohjelmisto Tiedostotyypit Tuettu käyttöjärjestelmä Sähkövirta Verkkovirta Liitettävyys Laitteen mitat Vaadittava pöytätila Toimitusmitat Paino Toimituspaino Cura Virallinen Ultimaker-ohjelmisto STL / OBJ / DAE / AMF Windows / Mac / Linux V Noin 1,4 A Hz enintään 221 W Erillinen SD-korttitulostus- / WiFi-tulostusvalmius 357 mm / 342 mm / 488 mm 400 mm / 400 mm / 650 mm 12.0 kg 21.0 kg Lämpötila Ympäristön toimintalämpötila C Säilytyslämpötila 0 32 C Suuttimen toimintalämpötila C Lämmitettävän pöydän toimintalämpötila C Äänitaso Keskimääräinen toimintaääni 49 dba VAROITUS: Ultimaker 2 Extended toimii korkeissa lämpötiloissa ja siinä on kuumia liikkuvia osia, jotka voivat aiheuttaa vammoja. Älä milloinkaan kosketa Ultimaker 2 Extended -tulostimen sisäosia sen ollessa käynnissä. Käytä Ultimaker 2 Extended -tulostinta etupuolella olevasta painikkeesta tai takapuolella olevasta virtakytkimestä. Anna Ultimaker 2 Extendedin jäähtyä 5 minuuttia ennen kuin kosketat sisäpuolisia osia. VAROITUS: Kun avaat Ultimaker 2 Extendedin huoltoa varten, varmista, että verkkolaite on pois päältä ja virtajohto irrotettu pistorasiasta. VAROITUS: Käytä vain Ultimaker 2 Extendedin mukana toimitettua verkkolaitetta. 7

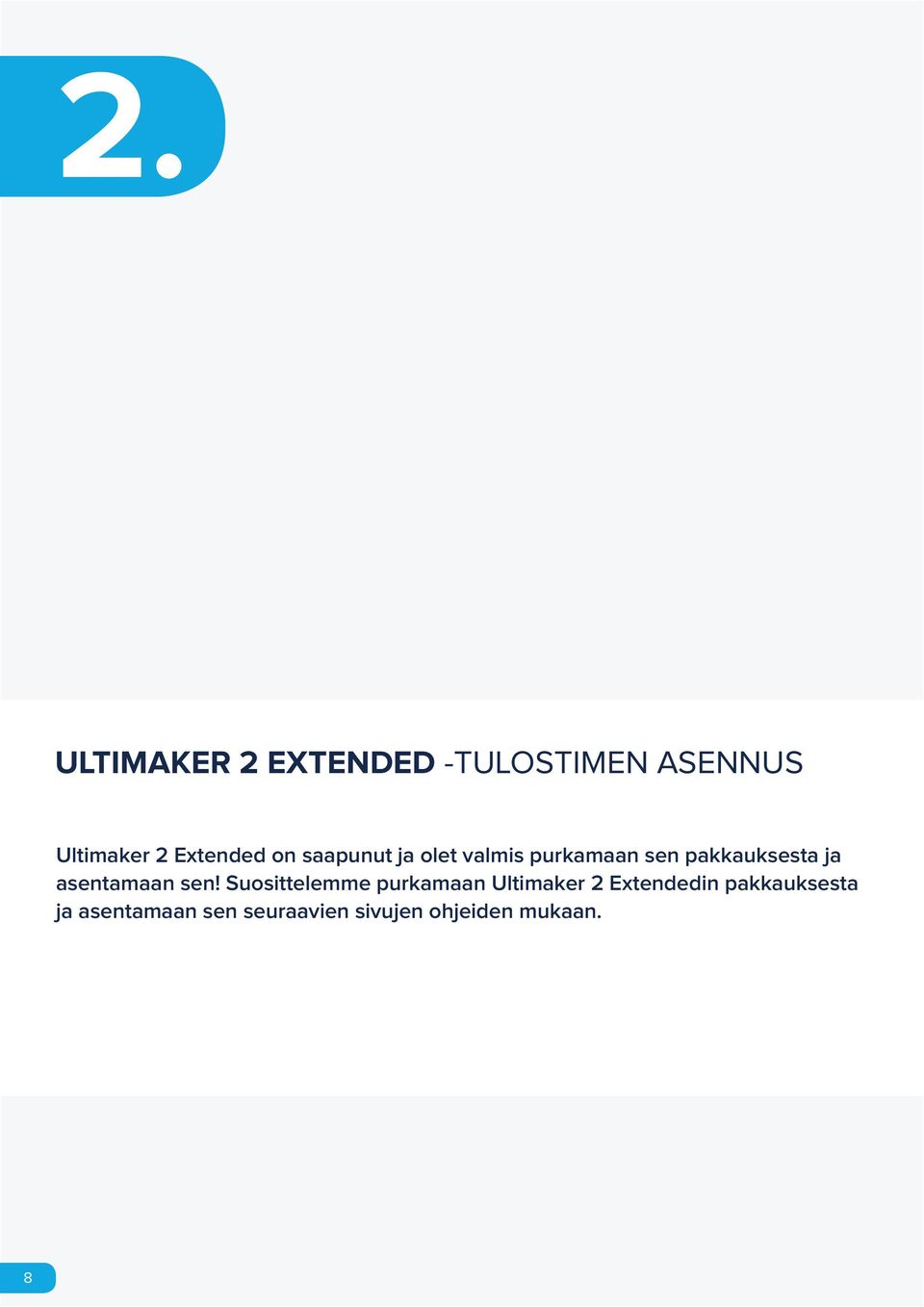

8 2. ULTIMAKER 2 EXTENDED -TULOSTIMEN ASENNUS Ultimaker 2 Extended on saapunut ja olet valmis purkamaan sen pakkauksesta ja asentamaan sen! Suosittelemme purkamaan Ultimaker 2 Extendedin pakkauksesta ja asentamaan sen seuraavien sivujen ohjeiden mukaan. 8

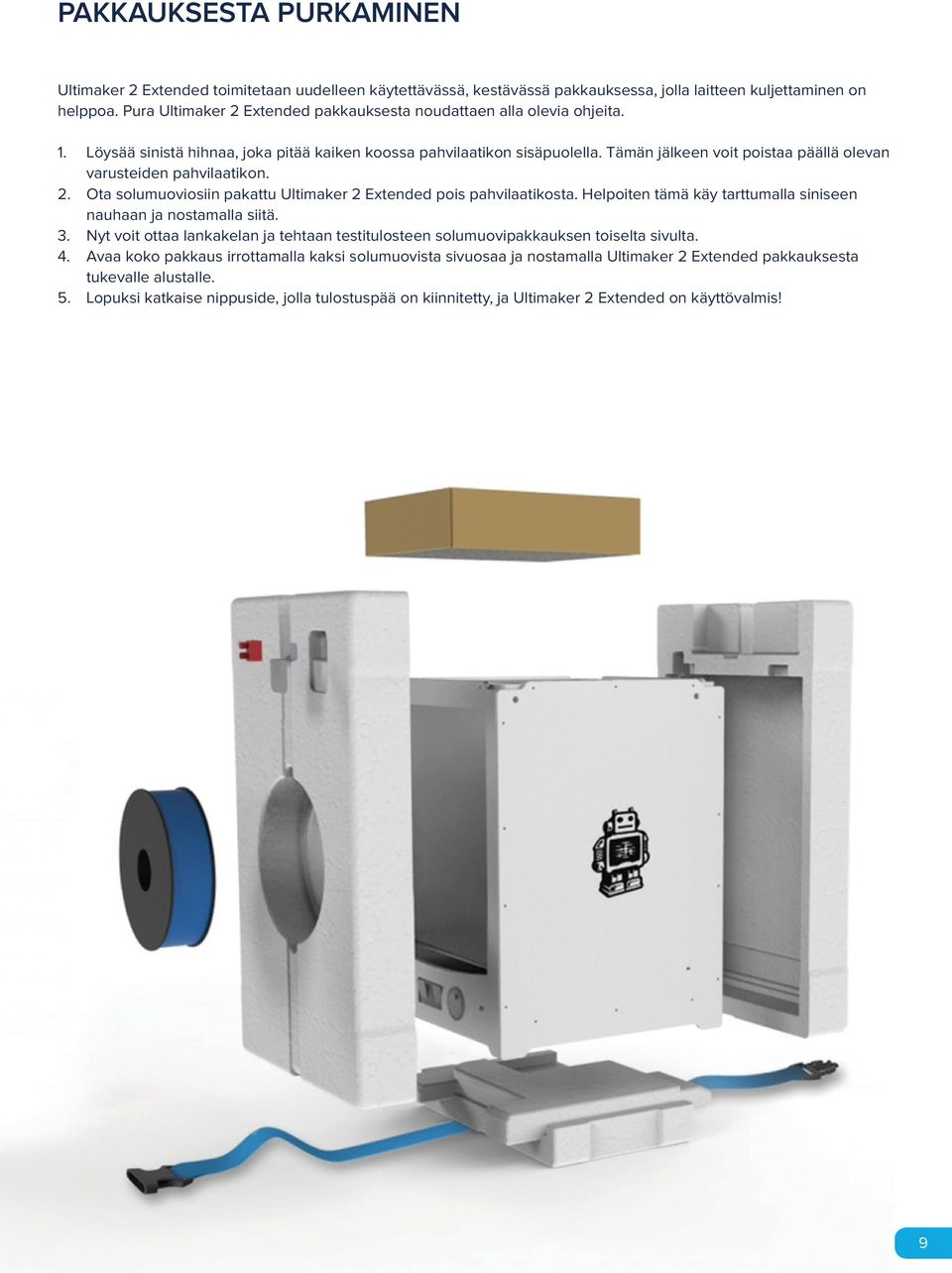

9 PAKKAUKSESTA PURKAMINEN Ultimaker 2 Extended toimitetaan uudelleen käytettävässä, kestävässä pakkauksessa, jolla laitteen kuljettaminen on helppoa. Pura Ultimaker 2 Extended pakkauksesta noudattaen alla olevia ohjeita. 1. Löysää sinistä hihnaa, joka pitää kaiken koossa pahvilaatikon sisäpuolella. Tämän jälkeen voit poistaa päällä olevan varusteiden pahvilaatikon. 2. Ota solumuoviosiin pakattu Ultimaker 2 Extended pois pahvilaatikosta. Helpoiten tämä käy tarttumalla siniseen nauhaan ja nostamalla siitä. 3. Nyt voit ottaa lankakelan ja tehtaan testitulosteen solumuovipakkauksen toiselta sivulta. 4. Avaa koko pakkaus irrottamalla kaksi solumuovista sivuosaa ja nostamalla Ultimaker 2 Extended pakkauksesta tukevalle alustalle. 5. Lopuksi katkaise nippuside, jolla tulostuspää on kiinnitetty, ja Ultimaker 2 Extended on käyttövalmis! 9

10 LAATIKON SISÄLTÖ Ultimaker 2 Extendedin 3D-tulostimessa on SD-kortti, ja lisäksi mukana toimitetaan useita varusteita. Siinä on kaikki, mitä tulostamiseen tarvitset Verkkolaite ja johto 2. Kelan pidin 3. Lasilevy 4. Tulostuslanka 5. USB-kaapeli 6. Liimapuikko 7. Rasva 8. Kuusiokoloavaimet (1,5 mm, 2 mm, 2,5 mm) 9. Tehtaan testituloste 10. Varaosat (kuuma pää, PT100-anturi) 10

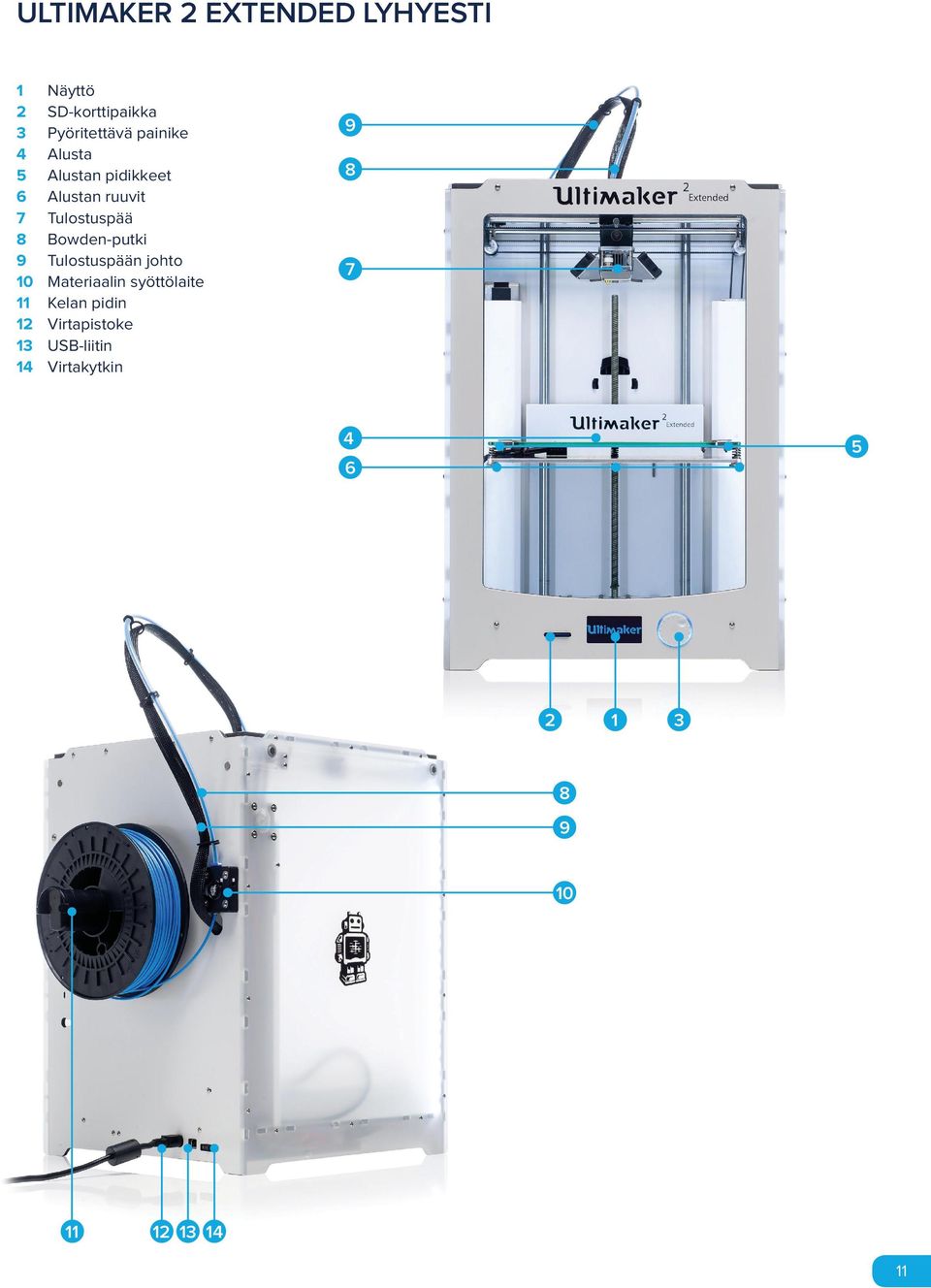

11 ULTIMAKER 2 EXTENDED LYHYESTI Näyttö SD-korttipaikka Pyöritettävä painike Alusta Alustan pidikkeet Alustan ruuvit Tulostuspää Bowden-putki Tulostuspään johto Materiaalin syöttölaite Kelan pidin Virtapistoke USB-liitin Virtakytkin

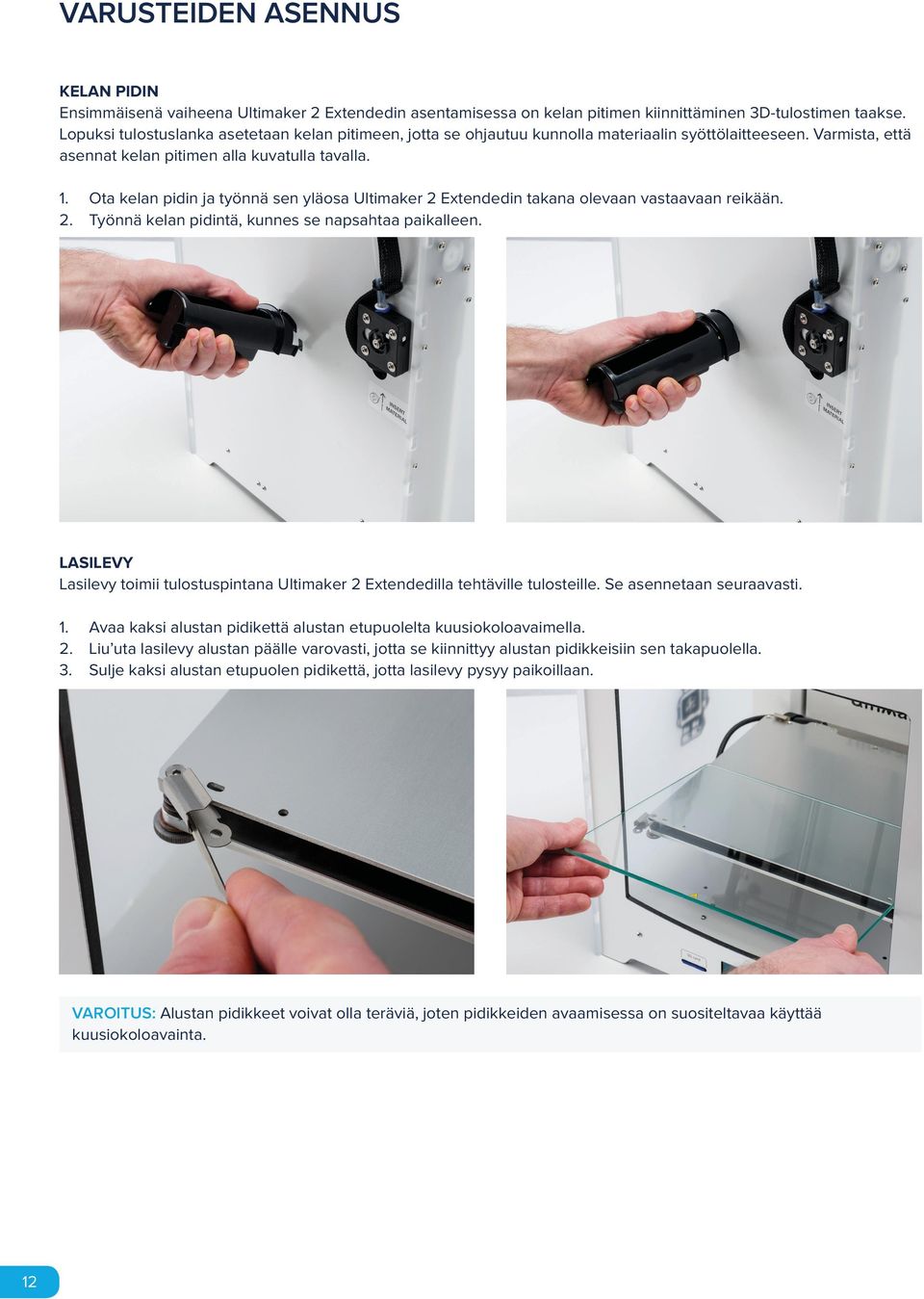

12 VARUSTEIDEN ASENNUS KELAN PIDIN Ensimmäisenä vaiheena Ultimaker 2 Extendedin asentamisessa on kelan pitimen kiinnittäminen 3D-tulostimen taakse. Lopuksi tulostuslanka asetetaan kelan pitimeen, jotta se ohjautuu kunnolla materiaalin syöttölaitteeseen. Varmista, että asennat kelan pitimen alla kuvatulla tavalla. 1. Ota kelan pidin ja työnnä sen yläosa Ultimaker 2 Extendedin takana olevaan vastaavaan reikään. 2. Työnnä kelan pidintä, kunnes se napsahtaa paikalleen. LASILEVY Lasilevy toimii tulostuspintana Ultimaker 2 Extendedilla tehtäville tulosteille. Se asennetaan seuraavasti. 1. Avaa kaksi alustan pidikettä alustan etupuolelta kuusiokoloavaimella. 2. Liu uta lasilevy alustan päälle varovasti, jotta se kiinnittyy alustan pidikkeisiin sen takapuolella. 3. Sulje kaksi alustan etupuolen pidikettä, jotta lasilevy pysyy paikoillaan. VAROITUS: Alustan pidikkeet voivat olla teräviä, joten pidikkeiden avaamisessa on suositeltavaa käyttää kuusiokoloavainta. 12

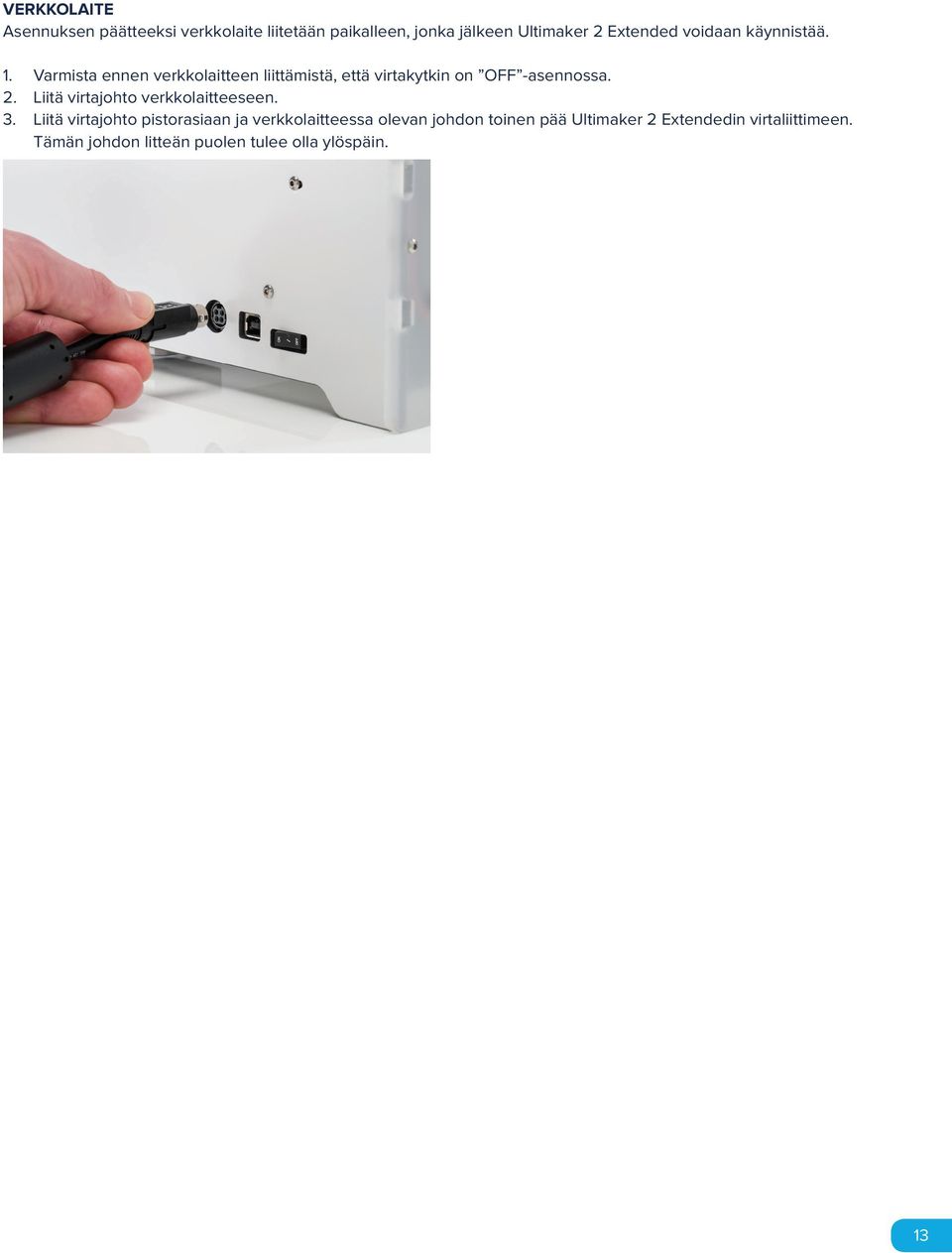

13 VERKKOLAITE Asennuksen päätteeksi verkkolaite liitetään paikalleen, jonka jälkeen Ultimaker 2 Extended voidaan käynnistää. 1. Varmista ennen verkkolaitteen liittämistä, että virtakytkin on OFF -asennossa. 2. Liitä virtajohto verkkolaitteeseen. 3. Liitä virtajohto pistorasiaan ja verkkolaitteessa olevan johdon toinen pää Ultimaker 2 Extendedin virtaliittimeen. Tämän johdon litteän puolen tulee olla ylöspäin. 13

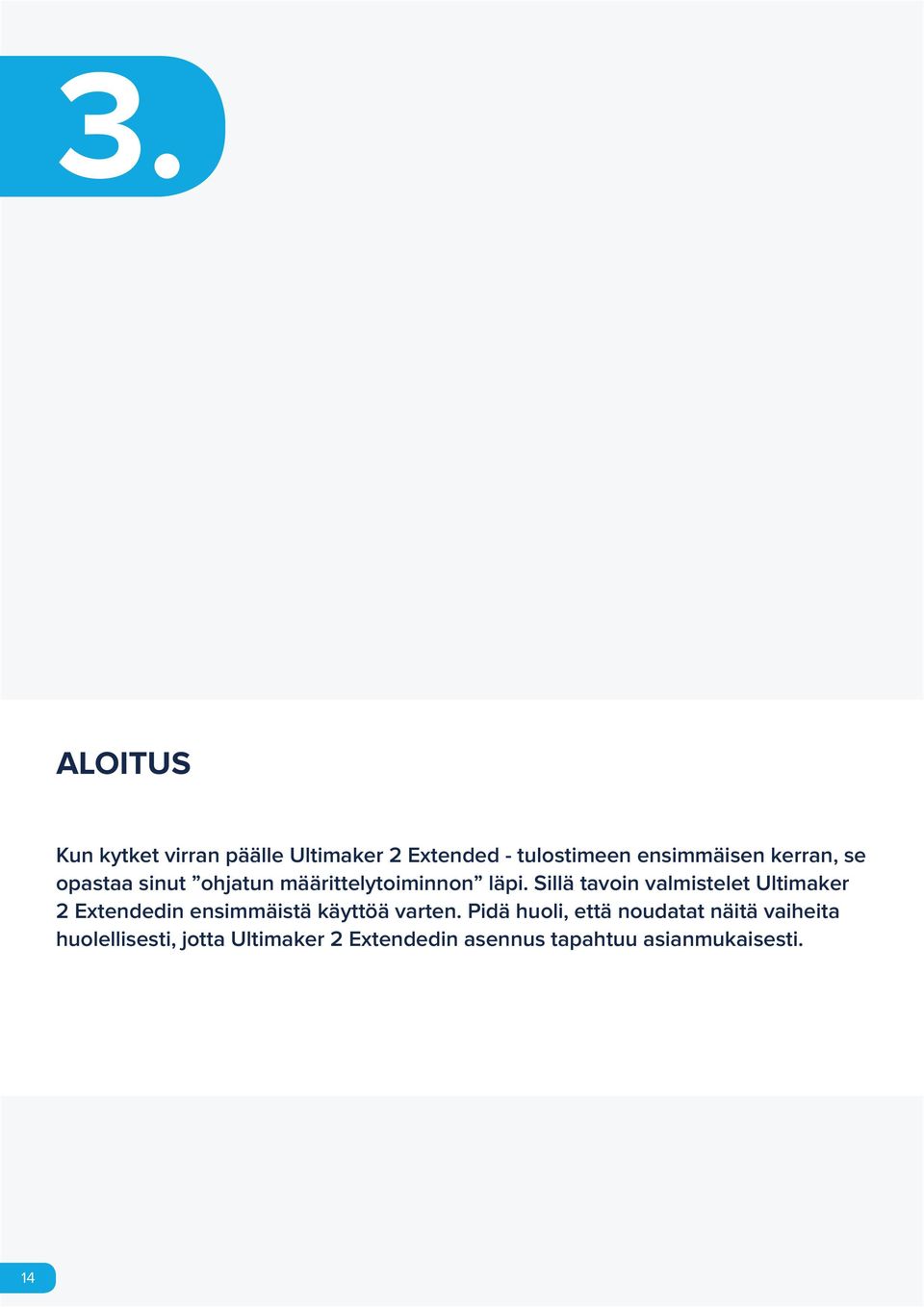

14 3. ALOITUS Kun kytket virran päälle Ultimaker 2 Extended - tulostimeen ensimmäisen kerran, se opastaa sinut ohjatun määrittelytoiminnon läpi. Sillä tavoin valmistelet Ultimaker 2 Extendedin ensimmäistä käyttöä varten. Pidä huoli, että noudatat näitä vaiheita huolellisesti, jotta Ultimaker 2 Extendedin asennus tapahtuu asianmukaisesti. 14

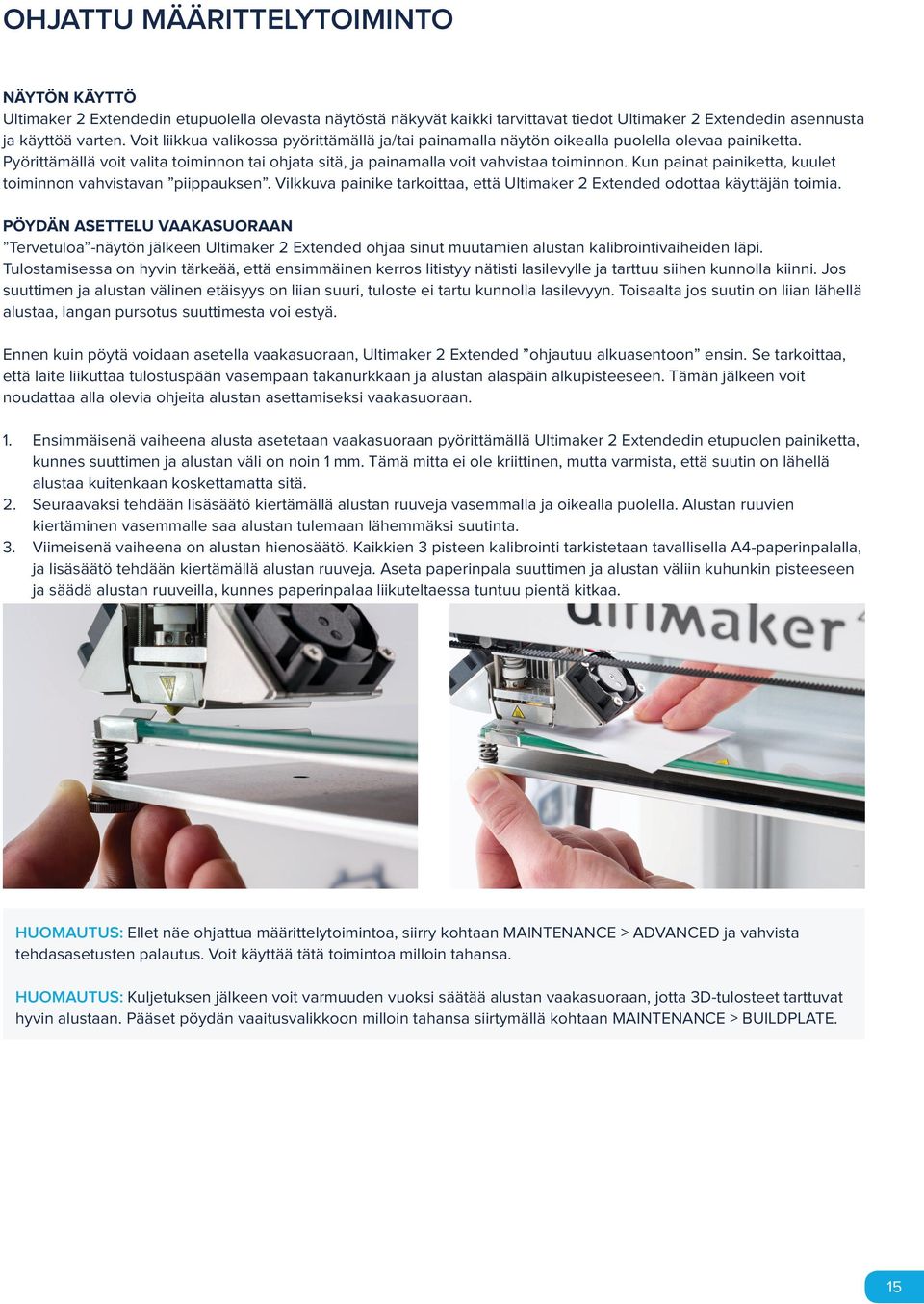

15 OHJATTU MÄÄRITTELYTOIMINTO NÄYTÖN KÄYTTÖ Ultimaker 2 Extendedin etupuolella olevasta näytöstä näkyvät kaikki tarvittavat tiedot Ultimaker 2 Extendedin asennusta ja käyttöä varten. Voit liikkua valikossa pyörittämällä ja/tai painamalla näytön oikealla puolella olevaa painiketta. Pyörittämällä voit valita toiminnon tai ohjata sitä, ja painamalla voit vahvistaa toiminnon. Kun painat painiketta, kuulet toiminnon vahvistavan piippauksen. Vilkkuva painike tarkoittaa, että Ultimaker 2 Extended odottaa käyttäjän toimia. PÖYDÄN ASETTELU VAAKASUORAAN Tervetuloa -näytön jälkeen Ultimaker 2 Extended ohjaa sinut muutamien alustan kalibrointivaiheiden läpi. Tulostamisessa on hyvin tärkeää, että ensimmäinen kerros litistyy nätisti lasilevylle ja tarttuu siihen kunnolla kiinni. Jos suuttimen ja alustan välinen etäisyys on liian suuri, tuloste ei tartu kunnolla lasilevyyn. Toisaalta jos suutin on liian lähellä alustaa, langan pursotus suuttimesta voi estyä. Ennen kuin pöytä voidaan asetella vaakasuoraan, Ultimaker 2 Extended ohjautuu alkuasentoon ensin. Se tarkoittaa, että laite liikuttaa tulostuspään vasempaan takanurkkaan ja alustan alaspäin alkupisteeseen. Tämän jälkeen voit noudattaa alla olevia ohjeita alustan asettamiseksi vaakasuoraan. 1. Ensimmäisenä vaiheena alusta asetetaan vaakasuoraan pyörittämällä Ultimaker 2 Extendedin etupuolen painiketta, kunnes suuttimen ja alustan väli on noin 1 mm. Tämä mitta ei ole kriittinen, mutta varmista, että suutin on lähellä alustaa kuitenkaan koskettamatta sitä. 2. Seuraavaksi tehdään lisäsäätö kiertämällä alustan ruuveja vasemmalla ja oikealla puolella. Alustan ruuvien kiertäminen vasemmalle saa alustan tulemaan lähemmäksi suutinta. 3. Viimeisenä vaiheena on alustan hienosäätö. Kaikkien 3 pisteen kalibrointi tarkistetaan tavallisella A4-paperinpalalla, ja lisäsäätö tehdään kiertämällä alustan ruuveja. Aseta paperinpala suuttimen ja alustan väliin kuhunkin pisteeseen ja säädä alustan ruuveilla, kunnes paperinpalaa liikuteltaessa tuntuu pientä kitkaa. HUOMAUTUS: Ellet näe ohjattua määrittelytoimintoa, siirry kohtaan MAINTENANCE > ADVANCED ja vahvista tehdasasetusten palautus. Voit käyttää tätä toimintoa milloin tahansa. HUOMAUTUS: Kuljetuksen jälkeen voit varmuuden vuoksi säätää alustan vaakasuoraan, jotta 3D-tulosteet tarttuvat hyvin alustaan. Pääset pöydän vaaitusvalikkoon milloin tahansa siirtymällä kohtaan MAINTENANCE > BUILDPLATE. 15

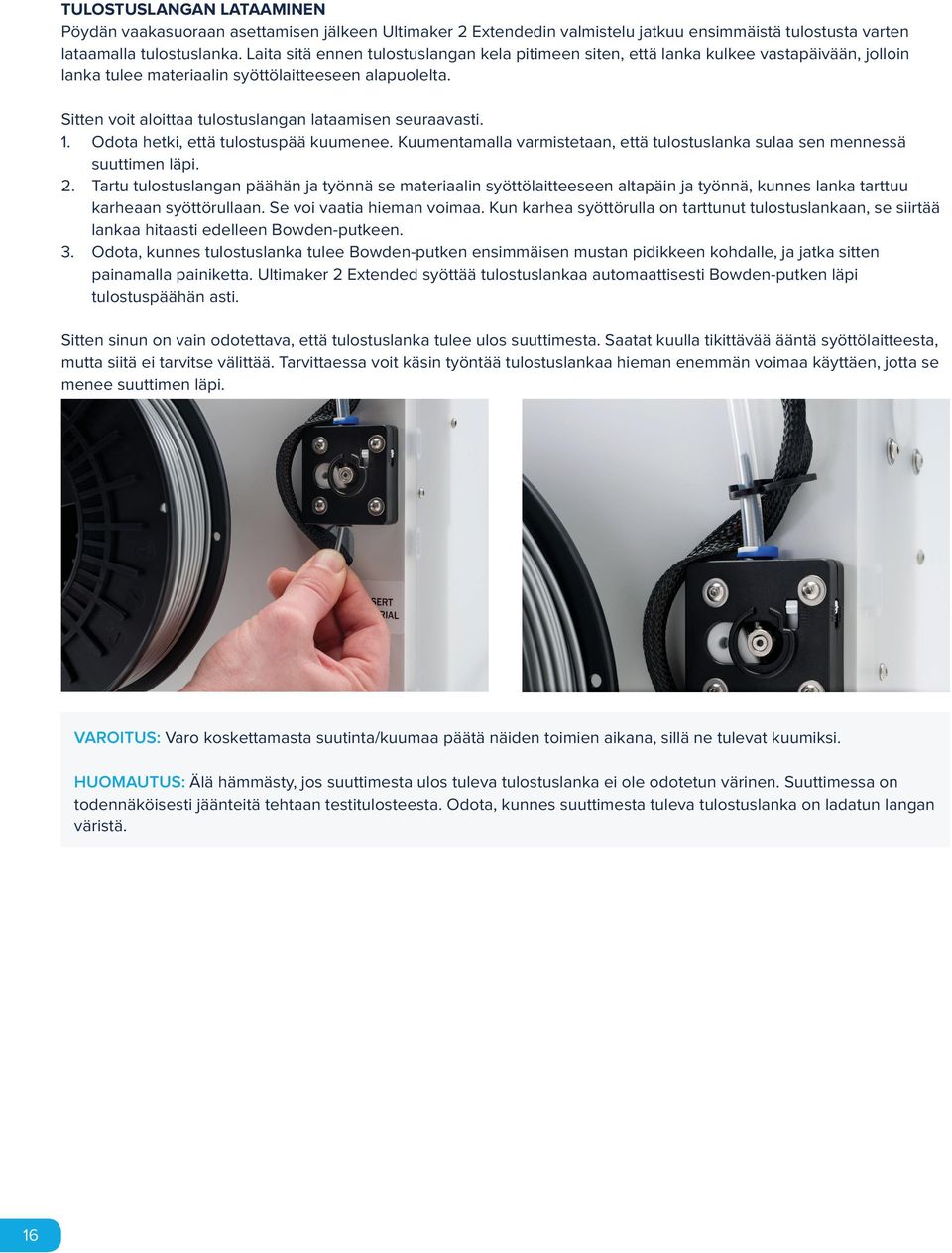

16 TULOSTUSLANGAN LATAAMINEN Pöydän vaakasuoraan asettamisen jälkeen Ultimaker 2 Extendedin valmistelu jatkuu ensimmäistä tulostusta varten lataamalla tulostuslanka. Laita sitä ennen tulostuslangan kela pitimeen siten, että lanka kulkee vastapäivään, jolloin lanka tulee materiaalin syöttölaitteeseen alapuolelta. Sitten voit aloittaa tulostuslangan lataamisen seuraavasti. 1. Odota hetki, että tulostuspää kuumenee. Kuumentamalla varmistetaan, että tulostuslanka sulaa sen mennessä suuttimen läpi. 2. Tartu tulostuslangan päähän ja työnnä se materiaalin syöttölaitteeseen altapäin ja työnnä, kunnes lanka tarttuu karheaan syöttörullaan. Se voi vaatia hieman voimaa. Kun karhea syöttörulla on tarttunut tulostuslankaan, se siirtää lankaa hitaasti edelleen Bowden-putkeen. 3. Odota, kunnes tulostuslanka tulee Bowden-putken ensimmäisen mustan pidikkeen kohdalle, ja jatka sitten painamalla painiketta. Ultimaker 2 Extended syöttää tulostuslankaa automaattisesti Bowden-putken läpi tulostuspäähän asti. Sitten sinun on vain odotettava, että tulostuslanka tulee ulos suuttimesta. Saatat kuulla tikittävää ääntä syöttölaitteesta, mutta siitä ei tarvitse välittää. Tarvittaessa voit käsin työntää tulostuslankaa hieman enemmän voimaa käyttäen, jotta se menee suuttimen läpi. VAROITUS: Varo koskettamasta suutinta/kuumaa päätä näiden toimien aikana, sillä ne tulevat kuumiksi. HUOMAUTUS: Älä hämmästy, jos suuttimesta ulos tuleva tulostuslanka ei ole odotetun värinen. Suuttimessa on todennäköisesti jäänteitä tehtaan testitulosteesta. Odota, kunnes suuttimesta tuleva tulostuslanka on ladatun langan väristä. 16

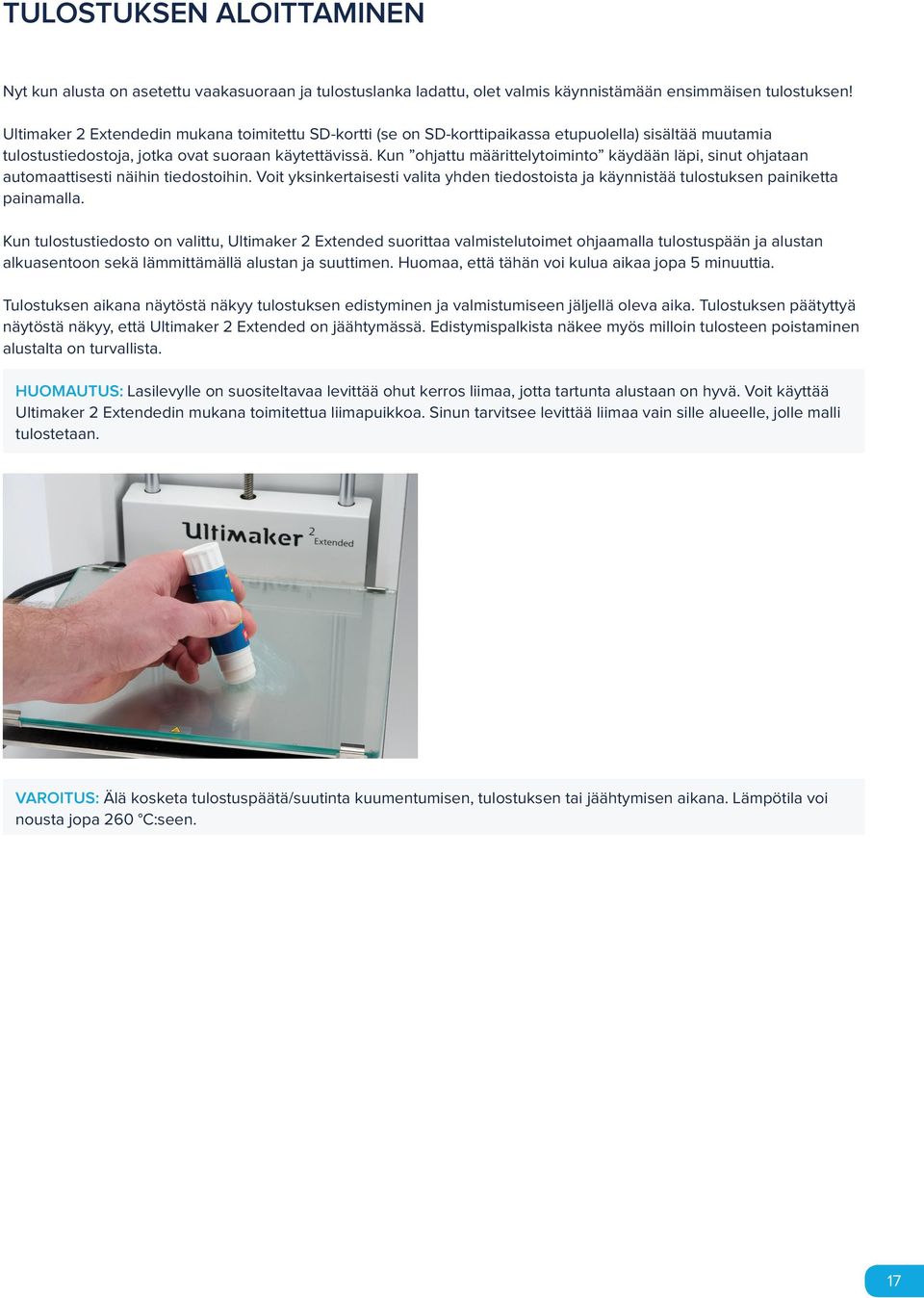

17 TULOSTUKSEN ALOITTAMINEN Nyt kun alusta on asetettu vaakasuoraan ja tulostuslanka ladattu, olet valmis käynnistämään ensimmäisen tulostuksen! Ultimaker 2 Extendedin mukana toimitettu SD-kortti (se on SD-korttipaikassa etupuolella) sisältää muutamia tulostustiedostoja, jotka ovat suoraan käytettävissä. Kun ohjattu määrittelytoiminto käydään läpi, sinut ohjataan automaattisesti näihin tiedostoihin. Voit yksinkertaisesti valita yhden tiedostoista ja käynnistää tulostuksen painiketta painamalla. Kun tulostustiedosto on valittu, Ultimaker 2 Extended suorittaa valmistelutoimet ohjaamalla tulostuspään ja alustan alkuasentoon sekä lämmittämällä alustan ja suuttimen. Huomaa, että tähän voi kulua aikaa jopa 5 minuuttia. Tulostuksen aikana näytöstä näkyy tulostuksen edistyminen ja valmistumiseen jäljellä oleva aika. Tulostuksen päätyttyä näytöstä näkyy, että Ultimaker 2 Extended on jäähtymässä. Edistymispalkista näkee myös milloin tulosteen poistaminen alustalta on turvallista. HUOMAUTUS: Lasilevylle on suositeltavaa levittää ohut kerros liimaa, jotta tartunta alustaan on hyvä. Voit käyttää Ultimaker 2 Extendedin mukana toimitettua liimapuikkoa. Sinun tarvitsee levittää liimaa vain sille alueelle, jolle malli tulostetaan. VAROITUS: Älä kosketa tulostuspäätä/suutinta kuumentumisen, tulostuksen tai jäähtymisen aikana. Lämpötila voi nousta jopa 260 C:seen. 17

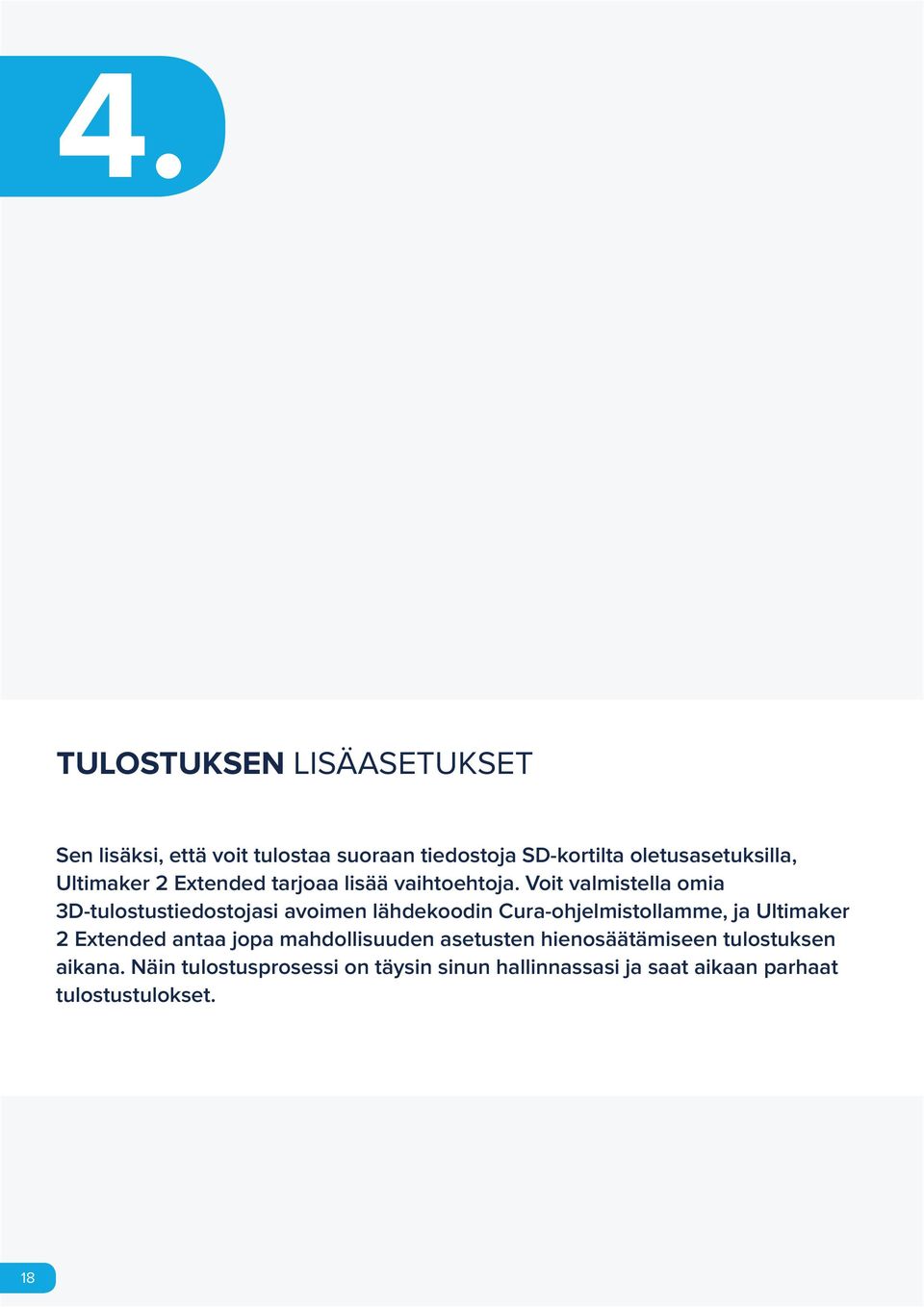

18 4. TULOSTUKSEN LISÄASETUKSET Sen lisäksi, että voit tulostaa suoraan tiedostoja SD-kortilta oletusasetuksilla, Ultimaker 2 Extended tarjoaa lisää vaihtoehtoja. Voit valmistella omia 3D-tulostustiedostojasi avoimen lähdekoodin Cura-ohjelmistollamme, ja Ultimaker 2 Extended antaa jopa mahdollisuuden asetusten hienosäätämiseen tulostuksen aikana. Näin tulostusprosessi on täysin sinun hallinnassasi ja saat aikaan parhaat tulostustulokset. 18

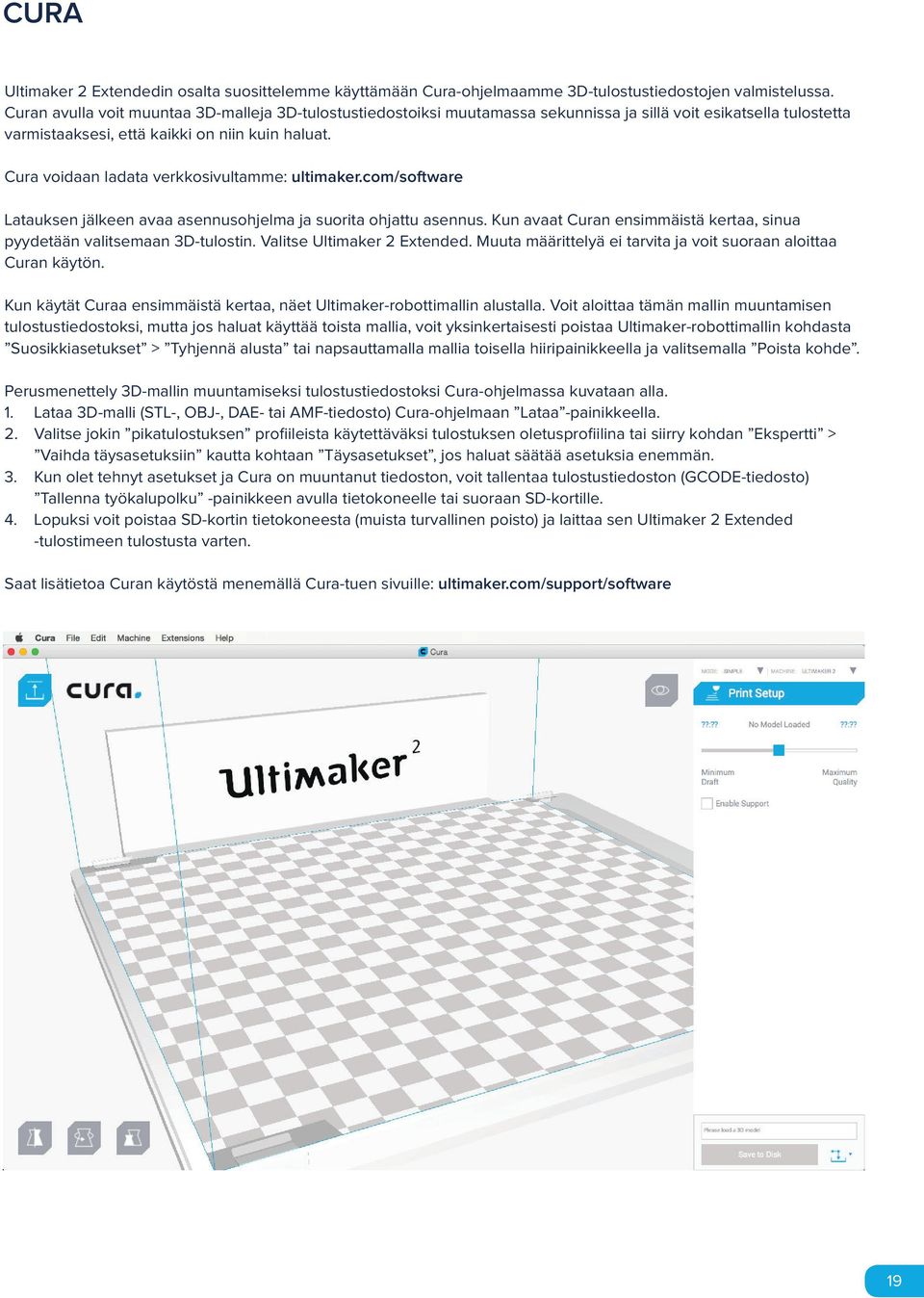

19 CURA Ultimaker 2 Extendedin osalta suosittelemme käyttämään Cura-ohjelmaamme 3D-tulostustiedostojen valmistelussa. Curan avulla voit muuntaa 3D-malleja 3D-tulostustiedostoiksi muutamassa sekunnissa ja sillä voit esikatsella tulostetta varmistaaksesi, että kaikki on niin kuin haluat. Cura voidaan ladata verkkosivultamme: ultimaker.com/software Latauksen jälkeen avaa asennusohjelma ja suorita ohjattu asennus. Kun avaat Curan ensimmäistä kertaa, sinua pyydetään valitsemaan 3D-tulostin. Valitse Ultimaker 2 Extended. Muuta määrittelyä ei tarvita ja voit suoraan aloittaa Curan käytön. Kun käytät Curaa ensimmäistä kertaa, näet Ultimaker-robottimallin alustalla. Voit aloittaa tämän mallin muuntamisen tulostustiedostoksi, mutta jos haluat käyttää toista mallia, voit yksinkertaisesti poistaa Ultimaker-robottimallin kohdasta Suosikkiasetukset > Tyhjennä alusta tai napsauttamalla mallia toisella hiiripainikkeella ja valitsemalla Poista kohde. Perusmenettely 3D-mallin muuntamiseksi tulostustiedostoksi Cura-ohjelmassa kuvataan alla. 1. Lataa 3D-malli (STL-, OBJ-, DAE- tai AMF-tiedosto) Cura-ohjelmaan Lataa -painikkeella. 2. Valitse jokin pikatulostuksen profiileista käytettäväksi tulostuksen oletusprofiilina tai siirry kohdan Ekspertti > Vaihda täysasetuksiin kautta kohtaan Täysasetukset, jos haluat säätää asetuksia enemmän. 3. Kun olet tehnyt asetukset ja Cura on muuntanut tiedoston, voit tallentaa tulostustiedoston (GCODE-tiedosto) Tallenna työkalupolku -painikkeen avulla tietokoneelle tai suoraan SD-kortille. 4. Lopuksi voit poistaa SD-kortin tietokoneesta (muista turvallinen poisto) ja laittaa sen Ultimaker 2 Extended -tulostimeen tulostusta varten. Saat lisätietoa Curan käytöstä menemällä Cura-tuen sivuille: ultimaker.com/support/software 19

20 NÄYTTÖ JA SÄÄDIN Käynnistäessäsi Ultimaker 2 Extendedin näet aina ensin Ultimaker-logon ja sen jälkeen pääset päävalikkoon. Päävalikossa on kolme vaihtoehtoa alla olevan kuvan mukaisesti. PRINT (Tulosta) PRINT-valikosta voit valita jonkin tulostustiedoston SD-kortilta, jonka jälkeen tulostus käynnistyy automaattisesti. MATERIAL (Materiaali) MATERIAL-valikosta voit joko vaihtaa Ultimaker 2 Extendedin tulostuslankaa tai muuttaa materiaaliprofiilien asetuksia. Kun valitset CHANGE (Vaihda), Ultimaker 2 Extended kuumentaa suuttimen automaattisesti ja poistaa nykyisen tulostuslangan, minkä jälkeen voit asettaa uuden materiaalin paikalleen. SETTINGS-valikosta voit valita materiaaliprofiileja ja muuttaa niiden asetuksia Customize-valikossa. 20

21 MAINTENANCE (Kunnossapito) MAINTENANCE-valikossa on erilaisia vaihtoehtoja. Valitsemalla BUILDPLATE sinut opastetaan pöydän vaaitustoimien läpi. Erityisesti kuljetuksen jälkeen on suositeltavaa käyttää tätä toimintoa alustan kalibroimiseksi uudelleen. ADVANCED-valikossa on monia vaihtoehtoja, joilla voit tehdä tiettyjä toimia käsin tai muuttaa laitteen asetuksia. Alla on lyhyt yhteenveto kaikista vaihtoehdoista. LED settings Muuta Ultimaker 2 Extendedin LED-merkkivalojen asetuksia Heatup nozzle Aseta mukautettu lämpötila suuttimen kuumentamista varten Heatup buildplate Aseta mukautettu lämpötila lämmitettävän pöydän kuumentamista varten Home head Ohjaa tulostuspään Ultimaker 2 Extendedin vasempaan takakulmaan Lower buildplate Siirtää alustan Ultimaker 2 Extendedin alaosaan Raise buildplate Siirtää alustan Ultimaker 2 Extendedin yläosaan Insert material Kuumentaa suuttimen, jonka jälkeen voit lisätä tulostuslangan Move material Kuumentaa suuttimen, jonka jälkeen voit syöttörullalla siirtää materiaalia eteenpäin Set fan speed Aseta tulostuspään sivuilla olevien kahden tuulettimen nopeus Retraction settings Mukauta takaisinvedon asetuksia Version Näyttää Ultimaker 2 Extendedin nykyisen laiteohjelmiston version Runtime stats Näyttää kuinka pitkään Ultimaker 2 Extended on ollut päällä ja tulostamassa Factory reset Ultimaker 2 Extendedin täydellinen palautus alkuasetuksiin, jonka avulla voit kalibroida laitteen uudelleen HIENOSÄÄTÖ Jos haluat muuttaa asetuksia tulostuksen aikana, voit käyttää TUNE- ja PAUSE-valikkoa. TUNE-valikko näyttää periaatteessa samat asetukset kuin ADVANCED-valikko, mutta nyt voit muuttaa asetuksia tulostuksen aikana, jolloin voit paremmin hallita tulostusprosessia. Lisäksi voit valita PAUSE, jonka jälkeen voit vaihtaa tulostuslangan kesken tulostuksen ja jatkaa sitten tulostusta. 21

22 5. KUNNOSSAPITO JA TUKI Jotta Ultimaker 2 Extended toimisi moitteettomasti, sen oikea kunnossapito on tärkeää. Tässä jaksossa kuvaillaan tärkeimpiä kunnossapitovinkkejä. Lue ne huolellisesti läpi, jotta saat mahdollisimman hyvät tulokset Ultimaker 2 Extended -tulostimellasi. 22

23 KUNNOSSAPITO FIRMWARE (Laiteohjelmisto) Aika ajoin julkaistaan uusi Cura-versio ja laiteohjelmistoversio. Jotta pysyisit ajan tasalla, on suositeltavaa ladata viimeisin Cura-versio heti kun se tulee saataville ja myös päivittää Ultimaker viimeisimmällä laiteohjelmistolla. Viimeisin Cura-versio (mukaan lukien viimeisin laiteohjelmiston versio) löytyy aina täältä: ultimaker.com/software Asenna viimeisin laiteohjelmisto Ultimaker 2 Extended -tulostimeen seuraavasti. 1. Liitä Ultimaker 2 Extended tietokoneeseen USB-kaapelilla. 2. Kiinnitä verkkolaite ja kytke Ultimaker 2 Extended päälle. 3. Käynnistä Cura ja siirry kohtaan Laite > Asenna oletuslaiteohjelmisto (varmista, että Ultimaker 2 Extended on valittuna Laite -valikossa). Cura lataa automaattisesti viimeisimmän laiteohjelmiston Ultimaker 2 Extended -tulostimeen. LASILEVYN PUHDISTAMINEN Useiden tulostustöiden jälkeen lasilevyyn voi olla tarttunut liikaa liimaa. Tällöin tulostusjälki voi olla epätasaista, ja sen vuoksi lasilevyn puhdistus aika ajoin on suositeltavaa. Varmista aina sitä ennen, että virta on katkaistu Ultimaker 2 Extendedista ja alusta on jäähtynyt. 1. Ennen kuin otat lasilevyn irti, siirrä ensin alusta käsin Ultimaker 2 Extended -tulostimen alaosaan. Tällä tavoin estetään tulostuspään tai Z-trapetsiruuvin vaurioituminen. 2. Avaa alustan pidikkeet etupuolelta ruuvitaltan avulla. 3. Liu uta lasilevy alustan etupuolelle, kunnes voit poistaa lasilevyn Ultimaker 2 Extendedista. 4. Puhdistusta varten on hyvä käyttää lämmintä vettä ja harjata ylimääräinen liima pois. Tarvittaessa voit käyttää myös hieman saippuaa puhdistamisessa. 5. Lasilevy voidaan laittaa helposti takaisin paikalleen liu uttamalla se alustan päälle, kunnes se napsahtaa takapuolella oleviin alustan pidikkeisiin. Kiinnitä lasilevy paikalleen sulkemalla alustan etupuolen pidikkeet käsin. VAROITUS: Lasilevy sijaitsee sähköisesti lämmitettävällä alueella, joten varmista, että se on täysin kuiva ennen paikalleen laittamista. HUOMAUTUS: Jotta seuraava tulostustyö varmasti onnistuisi, suosittelemme alustan uutta vaaitusta lasilevyn paikalleen laittamisen jälkeen. 23

24 SYÖTTÖLAITE Hyvän pursotuksen aikaansaamiseksi on tärkeää käyttää syöttölaitetta oikealla tavalla ja pitää se puhtaana. Alla annetaan muutama vinkki. Jotta tulostuslanka ohjautuisi kunnolla syöttölaitteen läpi Bowden-putkeen ja tulostuspäähän, on tärkeää, että syöttölaitteen kiristyspaine on asetettu oikein. Jos paine on liian suuri, syöttölaitteen karhea syöttörulla kaivautuu tulostuslankaan litistäen sen, tai vielä pahempaa, saa langan juuttumaan täysin. Sitä kutsutaan hiertymiseksi. Tulostuslangan hiertymisen estämiseksi on tärkeää asettaa syöttölaitteen kiristyspaine niin pieneksi kuin mahdollista, mikä tarkoittaa sitä, että valkoisen nipukan tulisi olla täysin ylhäällä. Teet sen työntämällä yhden kuusiokoloavaimista syöttölaitteen yläpuolella olevaan reikään ja kiertämällä myötäpäivään. Useiden tulostustöiden jälkeen materiaalin syöttölaitteen karheaan syöttörullaan voi kertyä pieniä muovihiukkasia. Voit puhdistaa sen puhaltamalla ilmaa syöttörullaan tai käyttämällä harjaa. Myös syöttölaitteen puhdistamista suositellaan, kun havaitaan tulostuslangan hiertymistä. AKSELEIDEN VOITELEMINEN Jotta Ultimaker 2 Extended pysyisi hyvässä käyttökunnossa, akseleiden voitelua aika ajoin suositellaan. Kun 3D-tulostuskohteiden pinnalla havaitaan pieniä harjanteita tai näyttää siltä, että X- ja Y-akselit ovat kuivia, on suositeltavaa laittaa tippa ompelukoneöljyä X- ja Y-akseleille. Näin Ultimaker 2 Extended toimii jatkossakin sujuvasti. Ompelukoneöljy ei sisälly Ultimaker 2 Extended -pakkaukseen, mutta suosittelemme kovasti sen käyttämistä ainoastaan X- ja Y-akseleiden voiteluun. Puolivuosittain Z-trapetsiruuvi on voideltava Magnalube-rasvalla. Se on vihreää rasvaa, joka toimitettiin Ultimaker 2 Extendedin mukana. Levitä noin 10 tippaa rasvaa koko kierretangon päälle. Seuraavan tulostuksen yhteydessä Ultimaker 2 Extended voitelee akselin itse liikkuessaan ylös ja alas. HUOMAUTUS: Magnalube-rasvaa tulee käyttää vain Z-trapetsiruuviin, älä laita sitä muihin akseleihin. 24

25 ATOMIC-MENETELMÄ Kun Ultimaker 2 Extended -tulostinta on käytetty pitkään, saatat huomata merkkejä alipursotuksesta. Se tarkoittaa, että Ultimaker 2 Extended ei pysty pursottamaan riittävästi muovia, ja yleensä se näkyy hyvin ohuina tai puuttuvina kerroksina tulosteessa. Useimmissa tapauksissa se johtuu liasta tai suuttimeen tai muuhun kuuman pään osaan hiiltyneestä materiaalista, jolloin muodostuu (osittainen) tukos. Kun alipursotusta ilmenee, suuttimen ja muiden kuuman pään osien puhdistamiseen suositellaan ns. Atomic-menetelmää. Alla kuvataan tämän yksinkertaisen mutta hyvin tehokkaan menetelmän toiminta. HUOMAUTUS: Atomic-menetelmän käyttöä suositellaan myös silloin, kun vaihdetaan korkean tulostuslämpötilan materiaalista alemman lämpötilan materiaaliin, jotta edellisen tulostuslangan jäänteet saadaan poistettua. 1. Poista tulostuslanka Ultimaker 2 Extendedista Siirry kohtaan MATERIAL > CHANGE tulostuslangan poistamista varten, ja uuden materiaalin lisäämisen sijasta valitse CANCEL Siirrä tulostuspää käsin Ultimaker 2 Extendedin keskiosaan, jotta tulee enemmän tilaa seuraavia vaiheita varten 2. Irrota Bowden-putki tulostuspäästä Avaa musta muovikiinnike, joka on Bowden-putken ja tulostuspäätä lähinnä oleva tulostuspään johdon ympärillä Poista (sininen tai punainen) kiinnike Paina putken muhviholkkia alaspäin ja vedä Bowden-putki pois tulostuspäästä 3. Kuumennus ja valmistelu Katkaise kohtisuoraan noin 20 cm tulostuslankaa ja yritä suoristaa lankaa mahdollisimman paljon Siirry Ultimaker 2 Extendedissa kohtaan MAINTENANCE > ADVANCED > Heatup nozzle, ja aseta lämpötila 260 asteeseen Kun lämpötila on saavutettu, työnnä suoristettu tulostuslangan pätkä käsin suuttimeen niin pitkälle kuin se menee Työnnä sitä hieman, kunnes joko uutta tulostuslankaa tulee ulos suuttimesta tai lanka ei enää mene pidemmälle 25

26 4. Poista uusi tulostuslanka Laske lämpötila 90 asteeseen (PLA:n osalta) tai 110 asteeseen (ABS:n osalta) Kun lämpötila on saavutettu, vedä tulostuslanka ulos nopealla ja lujalla vedolla Tarkista tulostuslangan kärjen väri ja muoto: tavoitteena on siisti, kartiomainen kärki Toista kohdat 3 ja 4, kunnes tulostuslanka tulee ulos ilman jäänteitä ja siinä on kartiomainen muoto 5. Kokoaminen Työnnä Bowden-putki muhviholkin läpi PTFE-liitinkappaleeseen niin pitkälle kuin se menee Laita kiinnike putken muhviholkin ympärille, jotta se pitää Bowden-putken paikallaan 26

27 VIANETSINTÄ Ultimaker 2 Extended -tulostinta käytettäessä voi esiintyä joitakin erityisiä ongelmia. Jos satut kohtaamaan näitä ongelmia, voit helposti suorittaa vianetsinnän itse. Alla on lyhyt yhteenveto yleisimmistä ongelmien syistä. Seuraavalla sivulla on yhteenveto Ultimaker 2 Extendedin mahdollisista virheilmoituksista. Saat lisää ohjeita verkkosivultamme: ultimaker.com/support PURSOTUSONGELMAT Pursotusongelmia voi syntyä eri tavoin ja niihin on useita syitä. Suutin voi yksinkertaisesti olla täysin tukossa eikä suuttimesta tule ulos lainkaan materiaalia. Se voi myös tarkoittaa, että Ultimaker 2 Extended ei pursota tarpeeksi muovia, jolloin tulosteeseen tulee hyvin ohuita kerroksia tai niitä jää puuttumaan. Sitä kutsutaan alipursotukseksi. Useimmissa tapauksissa pursotusongelmat johtuvat liasta tai suuttimeen tai muuhun kuuman pään osaan hiiltyneestä materiaalista, jolloin muodostuu (osittainen) tukos. Tästä päästään eroon muutamilla toimenpiteillä: Tarkista onko tulostuslanka hiertynyt syöttölaitteeseen. Jos on, poista se ensin laitteesta. Varmista, että syöttölaitteen paine on mahdollisimman pieni (valkoinen nipukka ylhäällä). Yritä käsin pursottaa vähän materiaalia käyttäen Advanced-valikon kohtaa Move material. Voit tässä käyttää hieman enemmän voimaa työntämällä materiaalia käsin syöttölaitteeseen. Poista mahdollinen lika tai hiiltynyt materiaali kuumasta päästä Atomic-menetelmällä. Kun Ultimaker 2 Extended -tulostin on ollut jo pitkään käytössä, voi myös olla, että PTFE-liitinkappaleen muoto on muuttunut aiheuttaen kitkaa tulostuslankaan. Tällä kulutustavaralla on taipumus kulua ajan oloon johtuen kuumuudesta ja kuuman pään aiheuttamasta paineesta. Ellei mikään yllä mainituista vaihtoehdoista toimi, on parasta katsoa PTFEliitinkappaletta tarkemmin. Muotonsa menettänyt PTFE-liitinkappale voidaan tunnistaa alapuolen sisäreunassa olevasta (pienestä) reunuksesta. Ohjeita tähän löytyy verkkosivulta. EI SAADA YHTEYTTÄ CURA-OHJELMAAN Jos Cura ei tunnista Ultimaker 2 Extendedia, kun haluat ladata laiteohjelmistoa, yhteysongelma johtuu ohjelmisto- tai laitteistohäiriöstä. Tässä tapauksessa suositellaan seuraavia tarkistuksia: Varmista, että kaikki on liitetty kunnolla (verkkolaite ja USB-kaapeli) ja että Ultimaker 2 Extended on kytketty päälle laiteohjelmistoa ladattaessa. Voit myös kokeilla toisella USB-kaapelilla, mikäli mahdollista. Tarkista onko tietokoneeseen asennettu viimeisin versio Cura-ohjelmasta. Kokeile yhteyden saamista toisella tietokoneella, jossa on mielellään eri käyttöjärjestelmä. TULOSTE EI TARTU ALUSTAAN Kun kohtaat sellaisia vaikeuksia, että tulosteet eivät tartu alustaan, se voi johtua muutamista asioista. Se voi tarkoittaa joko sitä, että ensimmäinen kerros ei tartu riittävän hyvin, tai että tulostekerrokset irtoavat muovin vääntymisen takia. Vääntyminen johtuu periaatteessa muovin ominaisuuksista. Muoveilla on taipumus kutistua jäähtyessään nopeasti (toiset muovit enemmän kuin toiset), mikä voi lopulta johtaa tulosteen käyristymiseen (kulmista). Huomaat tämän erityisesti ABS-muovia tulostettaessa, minkä kutistuminen on suhteellisen suurta. Vääntymisen vähentämiseksi ja hyvän ensimmäisen kerroksen aikaansaamiseksi voit tehdä seuraavasti: Tarkista, että lämmitettävä pöytä on asetettu oikeaan lämpötilaan (60 C PLA:lle ja 90 C ABS:lle). Varmista, että alusta on kunnolla vaakasuorassa, jotta saat aikaan siistin ensimmäisen kerroksen. Hyvä tarttuvuus saadaan joko täysin puhtaalla lasilevyllä (siinä ei ole esim. öljyä) tai lasilevylle levitetyn ohuen liimakerroksen avulla. Cura-ohjelman eräänä hienona ominaisuutena on reunukseksi kutsutun vääntymisen estäminen. Siinä kohde ympäröidään yhdellä, paksulla tasaisella kerroksella, mikä muodostaa suuremman tarttumapinnan. 27

28 VIRHEILMOITUKSET ERROR - STOPPED TEMP SENSOR Tämä viittaa PT100B-anturin ongelmaan. Tämä anturi mittaa suuttimen lämpötilaa. Tällöin anturi kirjaa virheellisiä arvoja, ja turvallisuussyistä se estää suutinta kuumenemasta. Todennäköisin syy tähän on liitosongelma, mikä voi johtua joko pääpiirikortin huonosta liitoksesta tai itse anturin vauriosta. ERROR - STOPPED TEMP SENSOR BED Tämä virhe viittaa lämmitettävän pöydän anturissa olevaan ongelmaan. Tällöin anturi kirjaa virheellisiä arvoja, ja turvallisuussyistä se estää lämmitettävää pöytää kuumenemasta. Todennäköisin syy tähän on liitosongelma, mikä voi johtua joko lämmitettävän pöydän tai pääpiirikortin huonosta liitoksesta tai itse anturin vauriosta. ERROR - HEATER ERROR Z-SWITCH BROKEN or Z-SWITCH STUCK X OR Y SWITCH BROKEN Lämmitinvirhe voi ilmetä, kun anturi ei havaitse tasaista lämpötilaa (tai sen nousua). Tällöin lämmitinpatruunan liitos ei ole kunnollinen ja suuttimen ylikuumenemisen estämiseksi lämmitinpatruuna kytkeytyy pois päältä. Jos tulee jompikumpi näistä virheilmoituksista, Z-rajakytkimessä on ongelma. Tällöin Z-rajakytkintä ei voida painaa tai jokin estää kytkimen vipua palautumasta. Tämä virhe ilmenee, kun joko X- tai Y-rajakytkin ei aktivoidu tulostuspään mennessä alkuasentoon. 28

29 TUKI Mikäli kohtaat vaikeuksia Ultimaker 2 Extendedin käytössä tai tarvitset ohjeita sen käyttöön, tutustu verkkosivustoomme: ultimaker.com/support Verkkosivustolla on runsaasti (vianetsintä)tietoa ja se on hyvä lähtökohta, kun yrität nopeasti ratkaista ongelmia itse ja saat lisää kokemusta 3D-tulostuksessa. Meillä on myös hyvin aktiivisessa online-yhteisössä kokeneita käyttäjiä, jotka halukkaasti jakavat vihjeitä ja ratkaisuehdotuksia, jotta myös sinä saat parhaan hyödyn irti Ultimaker 2 Extended -tulostimesta. Jos joskus tarvitset henkilökohtaista apua johonkin Ultimaker 2 Extendedin ongelmaan, voit myös ottaa yhteyttä johonkin paikalliseen tukiryhmäämme. Katso sitä varten yhteystiedot verkkosivultamme. 29

30 RUltimaker
