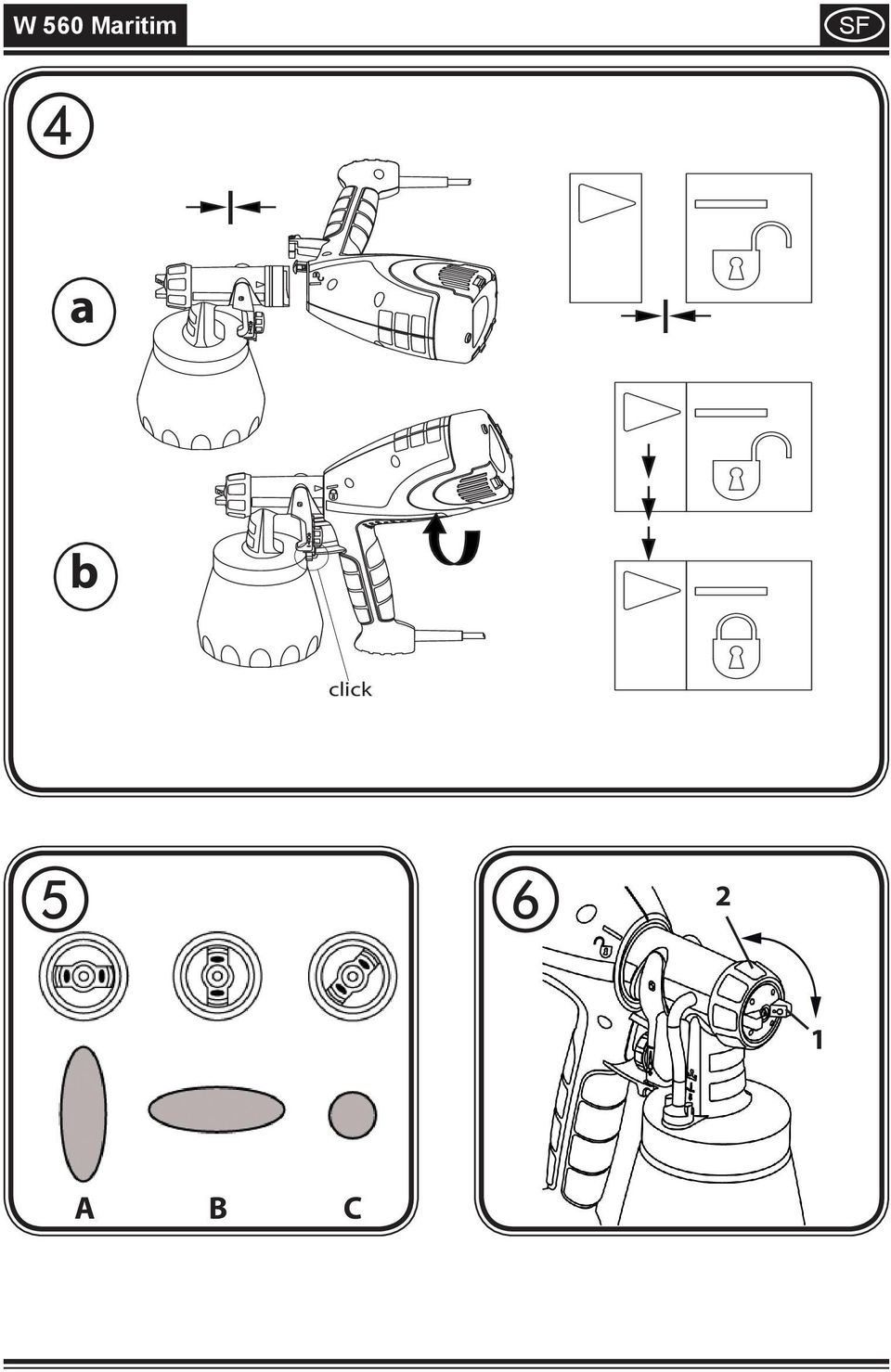

4 SF W 560 Maritim + a -- b A B

5 W 560 Maritim SF B A C A 13 B 14 15

6 SF W 560 Maritim

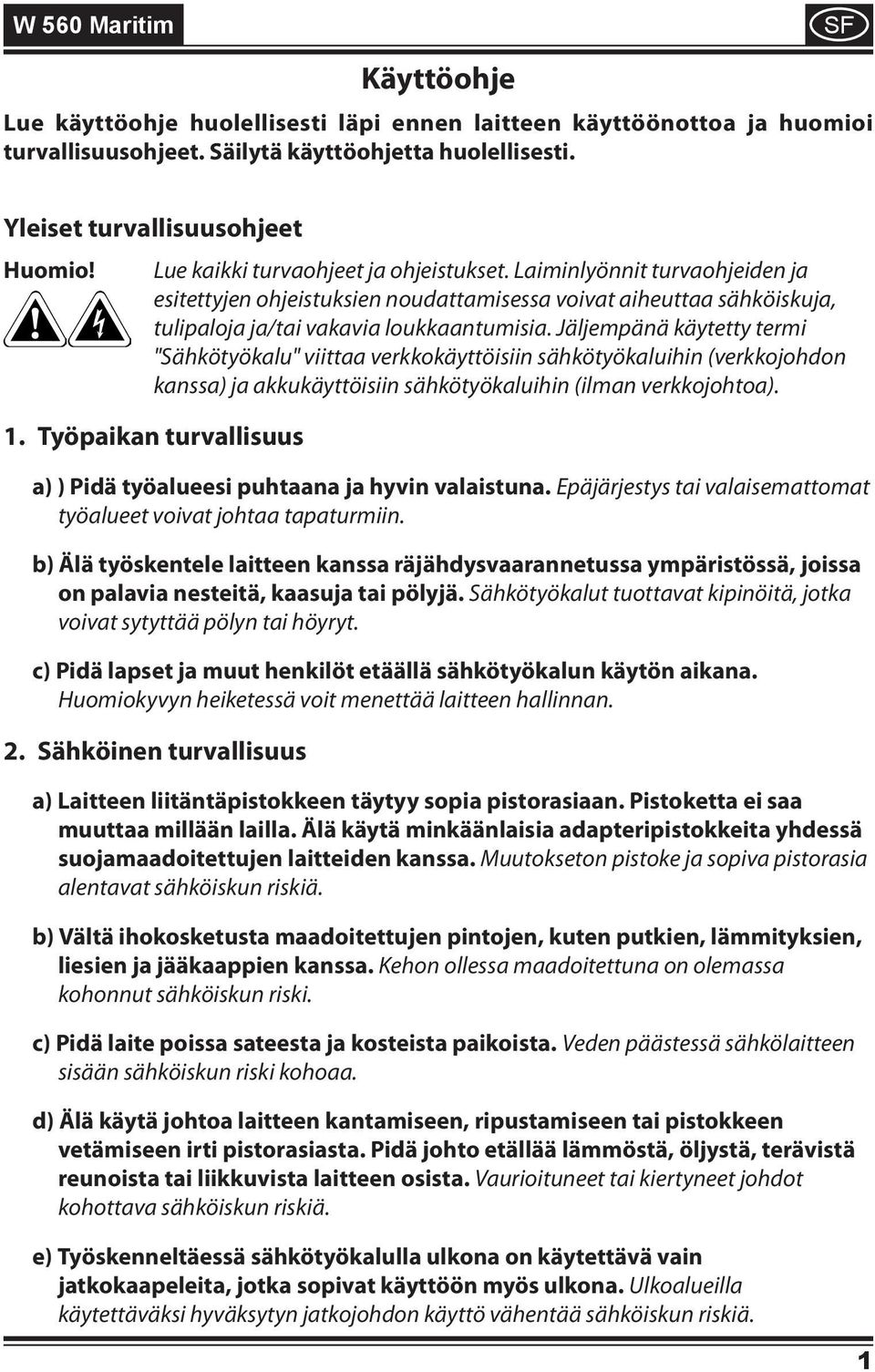

7 W 560 Maritim Käyttöohje Lue käyttöohje huolellisesti läpi ennen laitteen käyttöönottoa ja huomioi turvallisuusohjeet. Säilytä käyttöohjetta huolellisesti. SF Yleiset turvallisuusohjeet Huomio! Lue kaikki turvaohjeet ja ohjeistukset. Laiminlyönnit turvaohjeiden ja esitettyjen ohjeistuksien noudattamisessa voivat aiheuttaa sähköiskuja, tulipaloja ja/tai vakavia loukkaantumisia. Jäljempänä käytetty termi "Sähkötyökalu" viittaa verkkokäyttöisiin sähkötyökaluihin (verkkojohdon kanssa) ja akkukäyttöisiin sähkötyökaluihin (ilman verkkojohtoa). 1. Työpaikan turvallisuus a) ) Pidä työalueesi puhtaana ja hyvin valaistuna. Epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. b) Älä työskentele laitteen kanssa räjähdysvaarannetussa ympäristössä, joissa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut tuottavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja muut henkilöt etäällä sähkötyökalun käytön aikana. Huomiokyvyn heiketessä voit menettää laitteen hallinnan. 2. Sähköinen turvallisuus a) Laitteen liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään lailla. Älä käytä minkäänlaisia adapteripistokkeita yhdessä suojamaadoitettujen laitteiden kanssa. Muutokseton pistoke ja sopiva pistorasia alentavat sähköiskun riskiä. b) Vältä ihokosketusta maadoitettujen pintojen, kuten putkien, lämmityksien, liesien ja jääkaappien kanssa. Kehon ollessa maadoitettuna on olemassa kohonnut sähköiskun riski. c) Pidä laite poissa sateesta ja kosteista paikoista. Veden päästessä sähkölaitteen sisään sähköiskun riski kohoaa. d) Älä käytä johtoa laitteen kantamiseen, ripustamiseen tai pistokkeen vetämiseen irti pistorasiasta. Pidä johto etällää lämmöstä, öljystä, terävistä reunoista tai liikkuvista laitteen osista. Vaurioituneet tai kiertyneet johdot kohottava sähköiskun riskiä. e) Työskenneltäessä sähkötyökalulla ulkona on käytettävä vain jatkokaapeleita, jotka sopivat käyttöön myös ulkona. Ulkoalueilla käytettäväksi hyväksytyn jatkojohdon käyttö vähentää sähköiskun riskiä. 1

8 SF W 560 Maritim f) Jos laitteen käyttö kosteassa ympäristössä ei ole vältettävissä, on käytettävä vikavirta-suojakytkintä. Vikavirta-suojakytkimen käyttö estää sähköiskun riskin 3. Henkilöiden turvallisuus a) Ole tarkkaavainen, huomioi mitä teet ja työskentele järkevästi sähkötyökalun kanssa. Älä käytä laitetta väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Laitetta käytettäessä voi hetkellinen tarkkaavaisuuden menetys johtaa vakaviin loukkaantumisiin. b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölysuojamaskin, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien käyttö, sähkötyökalun tyypin ja käytön mukaan vähentää loukkaantumisten riskiä. c) Vältä tahatonta käyttöönottoa. Varmista, että laitteen kytkin on asennossa "POIS", ennen kuin asetat pistokkeen pistorasiaan. Kun kannat laitetta sormen ollessa kytkimellä tai liittäessäsi päällekytketyn laitteen sähköverkkoon, voi seurauksena olla onnettomuuksia. d) Poista säätötyökalut tai ruuviavaimet ennen laittaan kytkemistä päälle. Laitteen pyörivällä osalla oleva työkalu tai avain voi johtaa loukkaantumisia. e) Vältä epätavallista vartalonasento. Huolehdi varmasta tukevuudesta ja pidä koko ajan tasapainosi. Tällöin voi hallita laitetta paremmin odottamattomissa tilanteissa. f) Käytä soveltuvaa vaatetusta. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet etäällä liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni pyöriviin osiin. g) Tämä laite ei ole tarkoitettu käytettäväksi henkilöille (mukaan luettuna lapset), joilla on rajoitettuja fyysisiä, aistimuksellisia tai henkisiä kykyjä tai kokemuksen puuttuessa ja/tai taidon puuttuessa, silloin heitä on turvallisuuden vuoksia vastuullisen henkilön valvottava tai saatava sinulta ohjeet, kuinka laitetta on käytettävä. Lapsia on pidettävä silmällä, jotta varmistetaan, etteivät he leiki laitteen kanssa. 4. Huolellinen käsittely ja sähkötyökalujen käyttö a) Älä ylikuormita laitetta. Käytä töiden tekemiseen kyseiseen työhön soveltuvia sähkötyökaluja. Soveltuvalla sähkötyökalulla työskentelet paremmin ja turvallisemmin annetulla tehoalueella. Älä käytä sähkötyökalua, jonka kytkin on rikki. b) Sähkötyökalu, jota ei voida enää kytkeä päälle tai pois päältä on vaarallinen ja täytyy korjata. 2

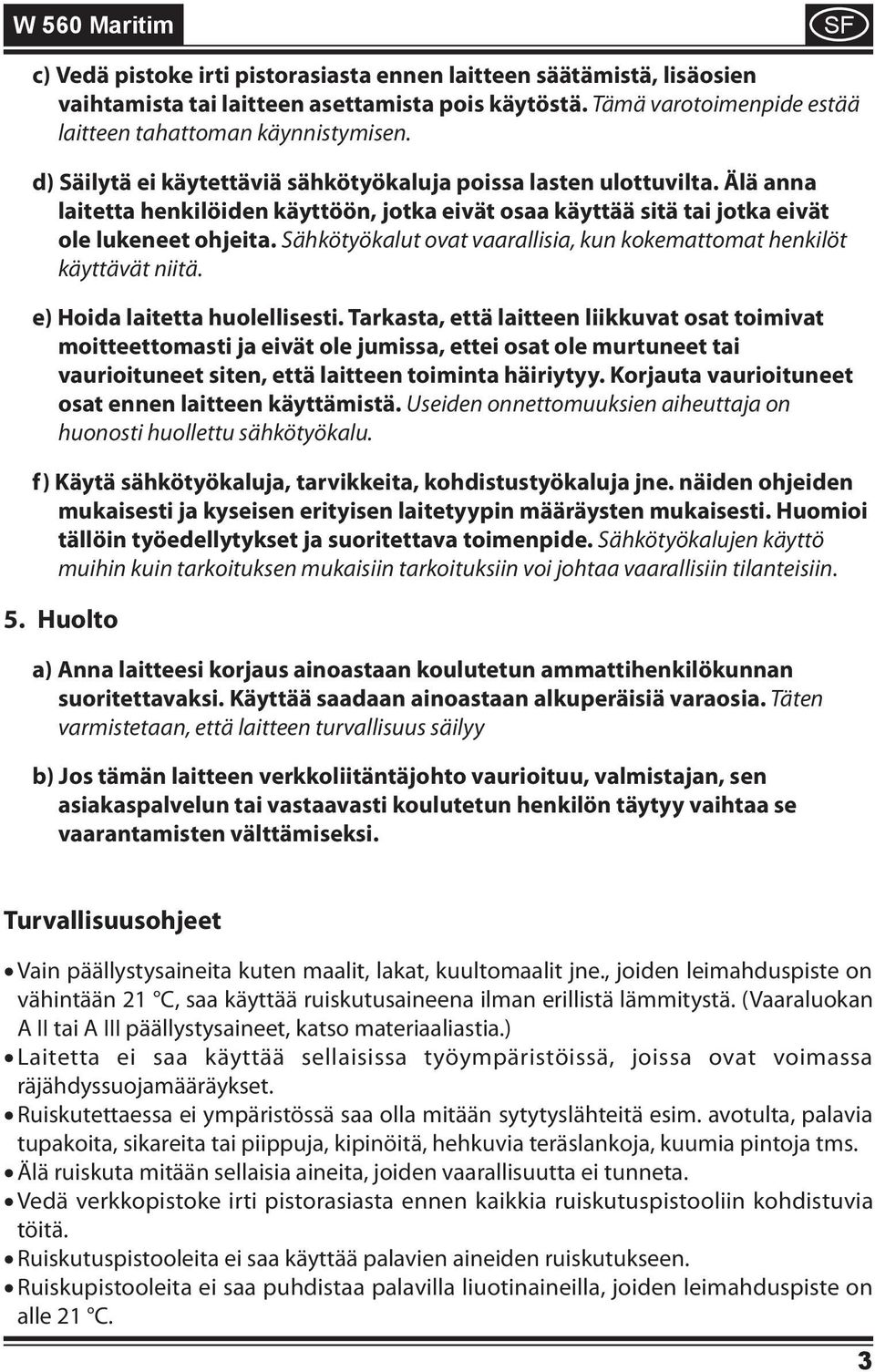

9 W 560 Maritim SF c) Vedä pistoke irti pistorasiasta ennen laitteen säätämistä, lisäosien vaihtamista tai laitteen asettamista pois käytöstä. Tämä varotoimenpide estää laitteen tahattoman käynnistymisen. d) Säilytä ei käytettäviä sähkötyökaluja poissa lasten ulottuvilta. Älä anna laitetta henkilöiden käyttöön, jotka eivät osaa käyttää sitä tai jotka eivät ole lukeneet ohjeita. Sähkötyökalut ovat vaarallisia, kun kokemattomat henkilöt käyttävät niitä. e) Hoida laitetta huolellisesti. Tarkasta, että laitteen liikkuvat osat toimivat moitteettomasti ja eivät ole jumissa, ettei osat ole murtuneet tai vaurioituneet siten, että laitteen toiminta häiriytyy. Korjauta vaurioituneet osat ennen laitteen käyttämistä. Useiden onnettomuuksien aiheuttaja on huonosti huollettu sähkötyökalu. f) Käytä sähkötyökaluja, tarvikkeita, kohdistustyökaluja jne. näiden ohjeiden mukaisesti ja kyseisen erityisen laitetyypin määräysten mukaisesti. Huomioi tällöin työedellytykset ja suoritettava toimenpide. Sähkötyökalujen käyttö muihin kuin tarkoituksen mukaisiin tarkoituksiin voi johtaa vaarallisiin tilanteisiin. 5. Huolto a) Anna laitteesi korjaus ainoastaan koulutetun ammattihenkilökunnan suoritettavaksi. Käyttää saadaan ainoastaan alkuperäisiä varaosia. Täten varmistetaan, että laitteen turvallisuus säilyy b) Jos tämän laitteen verkkoliitäntäjohto vaurioituu, valmistajan, sen asiakaspalvelun tai vastaavasti koulutetun henkilön täytyy vaihtaa se vaarantamisten välttämiseksi. Turvallisuusohjeet Vain päällystysaineita kuten maalit, lakat, kuultomaalit jne., joiden leimahduspiste on vähintään 21 C, saa käyttää ruiskutusaineena ilman erillistä lämmitystä. (Vaaraluokan A II tai A III päällystysaineet, katso materiaaliastia.) Laitetta ei saa käyttää sellaisissa työympäristöissä, joissa ovat voimassa räjähdyssuojamääräykset. Ruiskutettaessa ei ympäristössä saa olla mitään sytytyslähteitä esim. avotulta, palavia tupakoita, sikareita tai piippuja, kipinöitä, hehkuvia teräslankoja, kuumia pintoja tms. Älä ruiskuta mitään sellaisia aineita, joiden vaarallisuutta ei tunneta. Vedä verkkopistoke irti pistorasiasta ennen kaikkia ruiskutuspistooliin kohdistuvia töitä. Ruiskutuspistooleita ei saa käyttää palavien aineiden ruiskutukseen. Ruiskupistooleita ei saa puhdistaa palavilla liuotinaineilla, joiden leimahduspiste on alle 21 C. 3

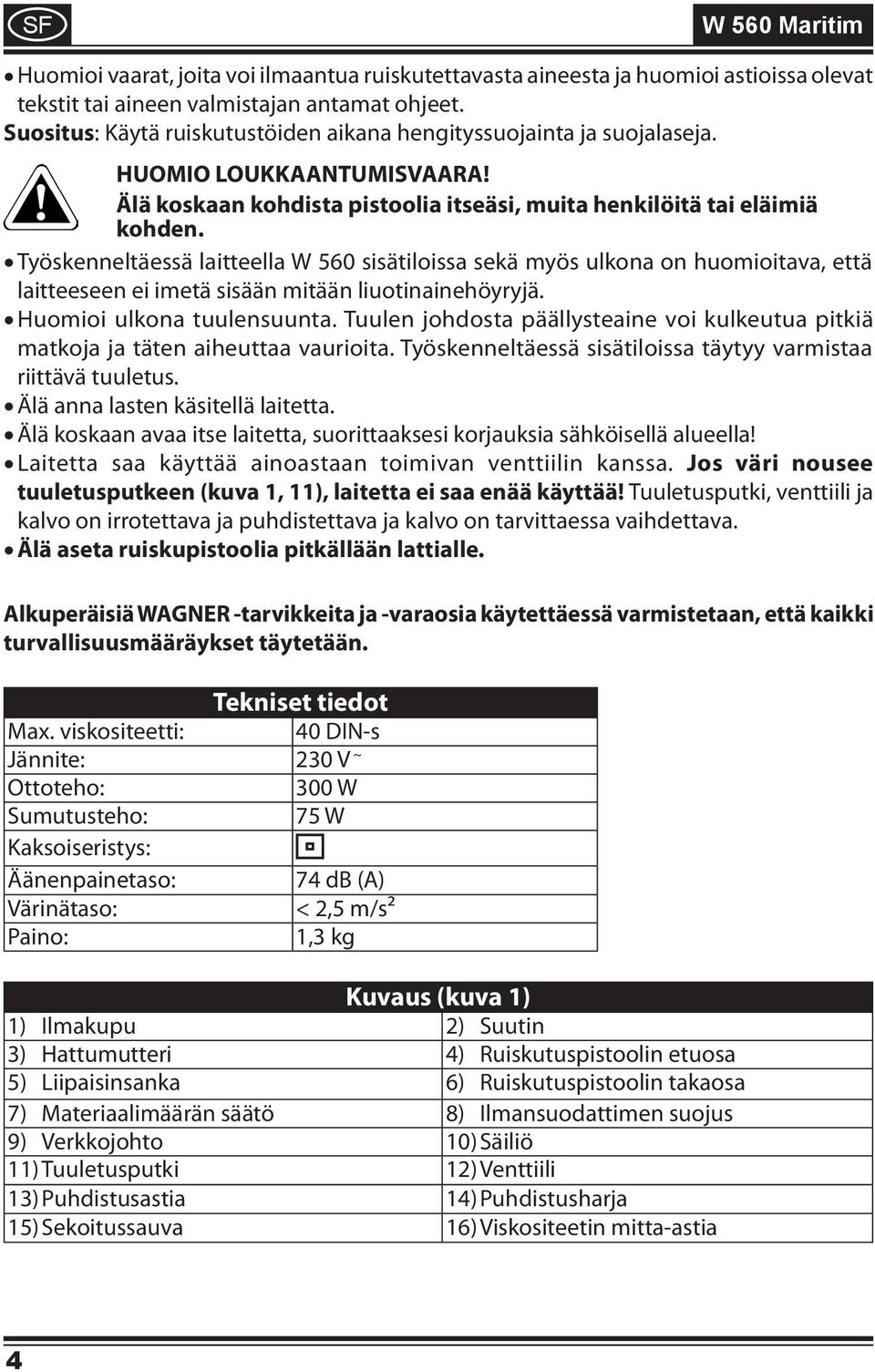

10 SF W 560 Maritim Huomioi vaarat, joita voi ilmaantua ruiskutettavasta aineesta ja huomioi astioissa olevat tekstit tai aineen valmistajan antamat ohjeet. Suositus: Käytä ruiskutustöiden aikana hengityssuojainta ja suojalaseja. HUOMIO LOUKKAANTUMISVAARA! Älä koskaan kohdista pistoolia itseäsi, muita henkilöitä tai eläimiä kohden. Työskenneltäessä laitteella W 560 sisätiloissa sekä myös ulkona on huomioitava, että laitteeseen ei imetä sisään mitään liuotinainehöyryjä. Huomioi ulkona tuulensuunta. Tuulen johdosta päällysteaine voi kulkeutua pitkiä matkoja ja täten aiheuttaa vaurioita. Työskenneltäessä sisätiloissa täytyy varmistaa riittävä tuuletus. Älä anna lasten käsitellä laitetta. Älä koskaan avaa itse laitetta, suorittaaksesi korjauksia sähköisellä alueella! Laitetta saa käyttää ainoastaan toimivan venttiilin kanssa. Jos väri nousee tuuletusputkeen (kuva 1, 11), laitetta ei saa enää käyttää! Tuuletusputki, venttiili ja kalvo on irrotettava ja puhdistettava ja kalvo on tarvittaessa vaihdettava. Älä aseta ruiskupistoolia pitkällään lattialle. Alkuperäisiä WAGNER -tarvikkeita ja -varaosia käytettäessä varmistetaan, että kaikki turvallisuusmääräykset täytetään. Tekniset tiedot Max. viskositeetti: 40 DIN-s Jännite: 230 V ~ Ottoteho: 300 W Sumutusteho: 75 W Kaksoiseristys: Äänenpainetaso: 74 db (A) Värinätaso: < 2,5 m/s Paino: 1,3 kg Kuvaus (kuva 1) 1) Ilmakupu 2) Suutin 3) Hattumutteri 4) Ruiskutuspistoolin etuosa 5) Liipaisinsanka 6) Ruiskutuspistoolin takaosa 7) Materiaalimäärän säätö 8) Ilmansuodattimen suojus 9) Verkkojohto 10) Säiliö 11) Tuuletusputki 12) Venttiili 13) Puhdistusastia 14) Puhdistusharja 15) Sekoitussauva 16) Viskositeetin mitta-astia 4

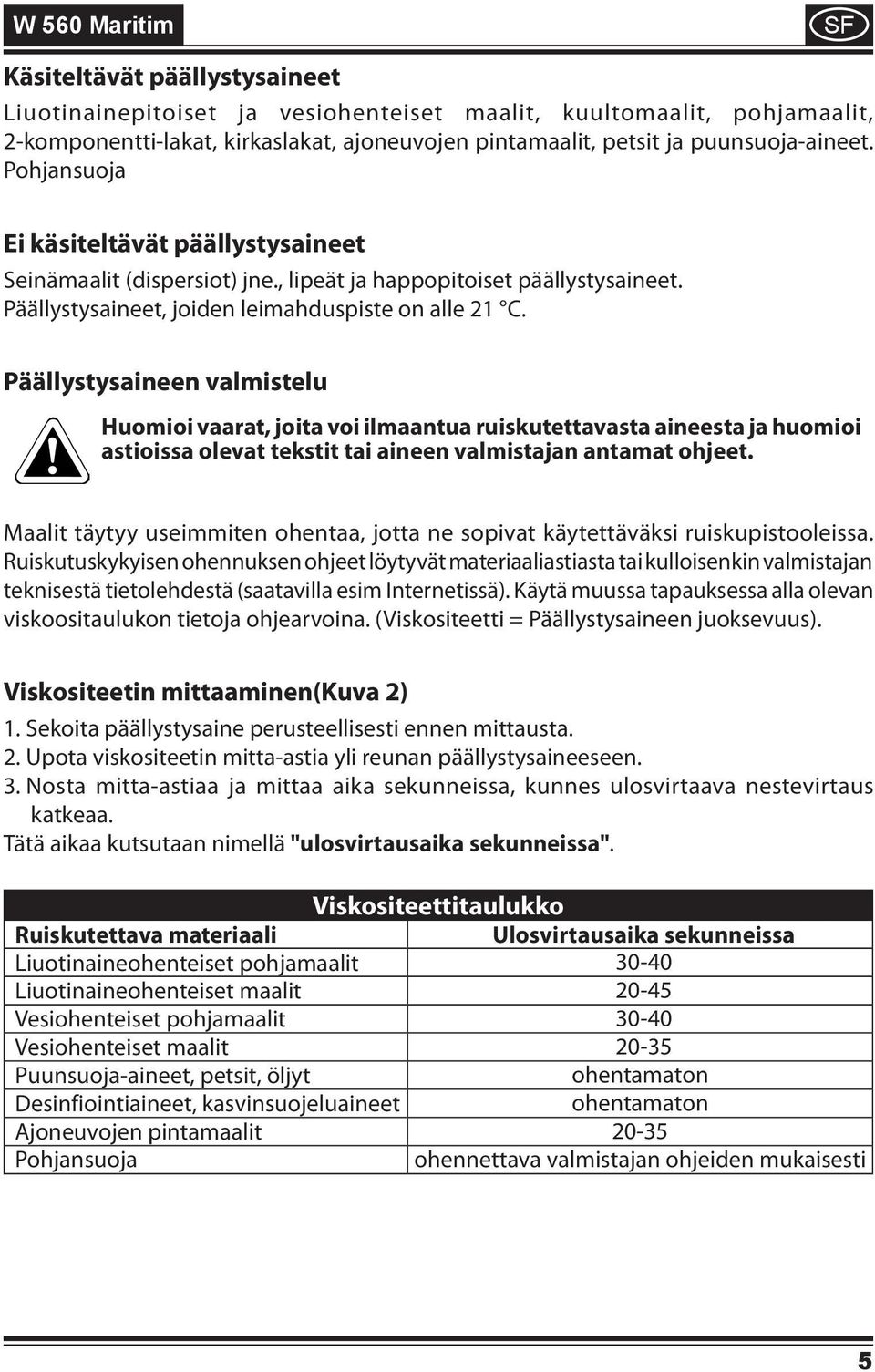

11 W 560 Maritim SF Käsiteltävät päällystysaineet Liuotinainepitoiset ja vesiohenteiset maalit, kuultomaalit, pohjamaalit, 2-komponentti-lakat, kirkaslakat, ajoneuvojen pintamaalit, petsit ja puunsuoja-aineet. Pohjansuoja Ei käsiteltävät päällystysaineet Seinämaalit (dispersiot) jne., lipeät ja happopitoiset päällystysaineet. Päällystysaineet, joiden leimahduspiste on alle 21 C. Päällystysaineen valmistelu Huomioi vaarat, joita voi ilmaantua ruiskutettavasta aineesta ja huomioi astioissa olevat tekstit tai aineen valmistajan antamat ohjeet. Maalit täytyy useimmiten ohentaa, jotta ne sopivat käytettäväksi ruiskupistooleissa. Ruiskutuskykyisen ohennuksen ohjeet löytyvät materiaaliastiasta tai kulloisenkin valmistajan teknisestä tietolehdestä (saatavilla esim Internetissä). Käytä muussa tapauksessa alla olevan viskoositaulukon tietoja ohjearvoina. (Viskositeetti = Päällystysaineen juoksevuus). Viskositeetin mittaaminen(kuva 2) 1. Sekoita päällystysaine perusteellisesti ennen mittausta. 2. Upota viskositeetin mitta-astia yli reunan päällystysaineeseen. 3. Nosta mitta-astiaa ja mittaa aika sekunneissa, kunnes ulosvirtaava nestevirtaus katkeaa. Tätä aikaa kutsutaan nimellä "ulosvirtausaika sekunneissa". Viskositeettitaulukko Ruiskutettava materiaali Ulosvirtausaika sekunneissa Liuotinaineohenteiset pohjamaalit Liuotinaineohenteiset maalit Vesiohenteiset pohjamaalit Vesiohenteiset maalit Puunsuoja-aineet, petsit, öljyt ohentamaton Desinfiointiaineet, kasvinsuojeluaineet ohentamaton Ajoneuvojen pintamaalit Pohjansuoja ohennettava valmistajan ohjeiden mukaisesti 5

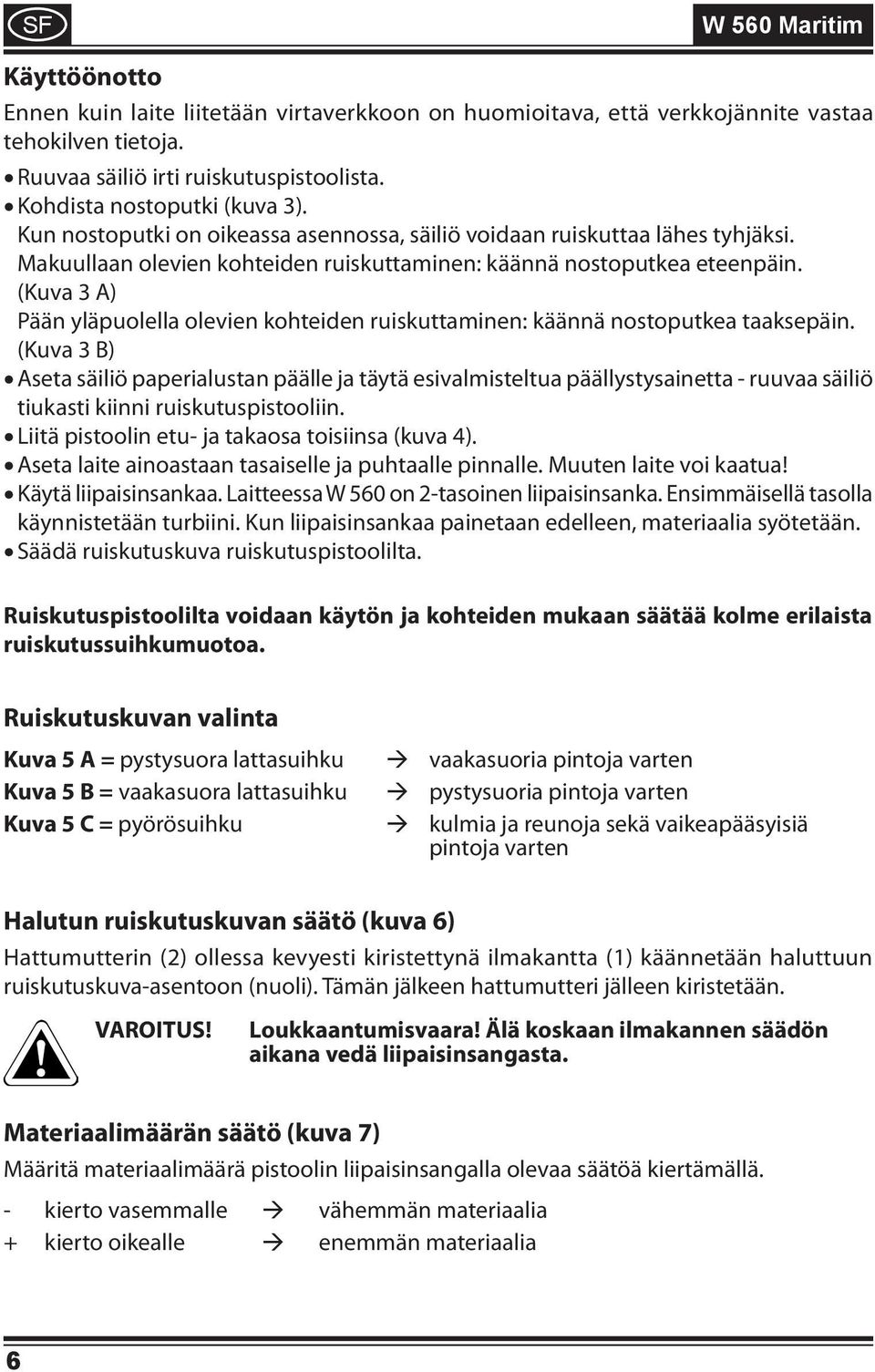

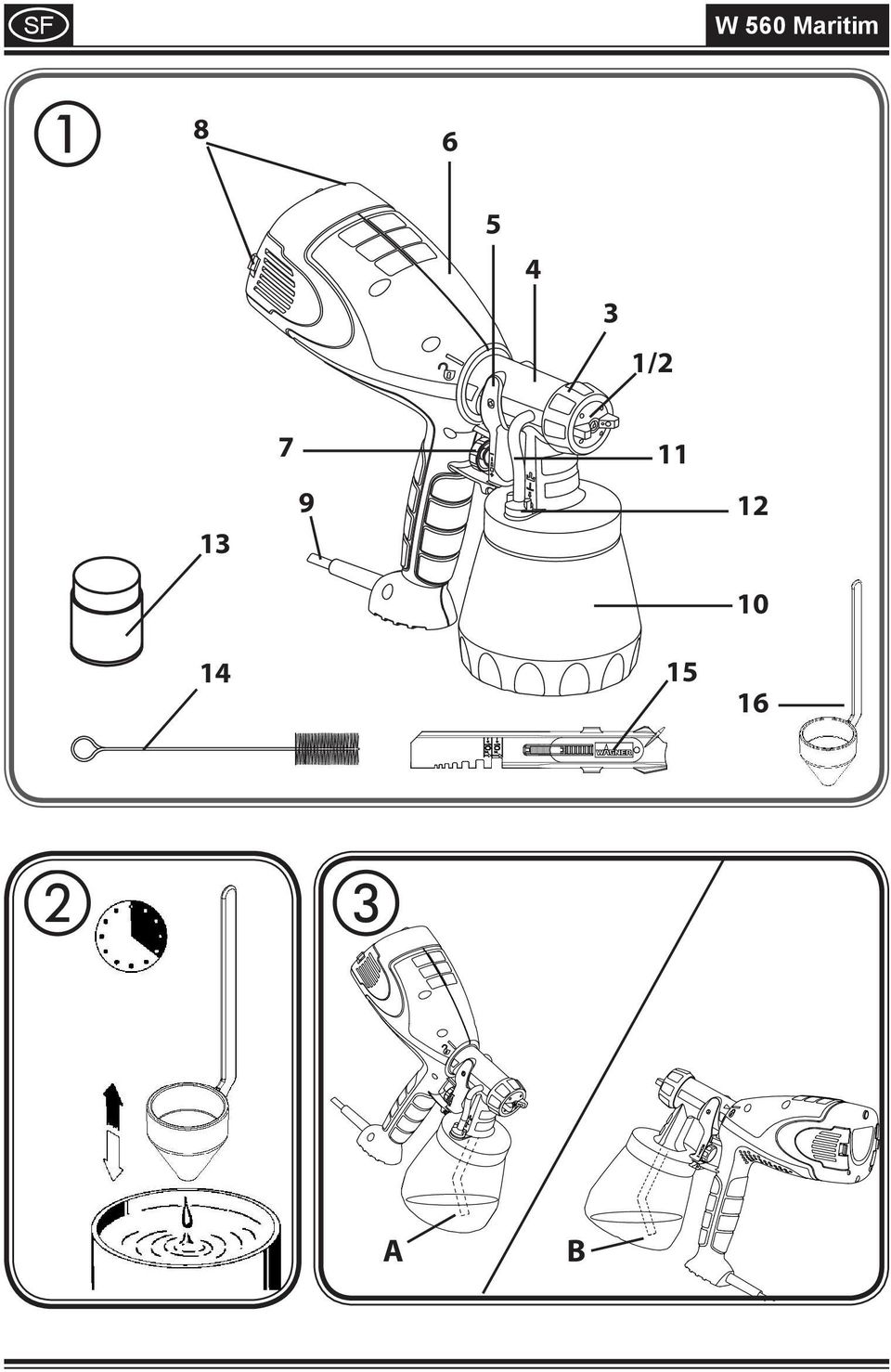

12 SF W 560 Maritim Käyttöönotto Ennen kuin laite liitetään virtaverkkoon on huomioitava, että verkkojännite vastaa tehokilven tietoja. Ruuvaa säiliö irti ruiskutuspistoolista. Kohdista nostoputki (kuva 3). Kun nostoputki on oikeassa asennossa, säiliö voidaan ruiskuttaa lähes tyhjäksi. Makuullaan olevien kohteiden ruiskuttaminen: käännä nostoputkea eteenpäin. (Kuva 3 A) Pään yläpuolella olevien kohteiden ruiskuttaminen: käännä nostoputkea taaksepäin. (Kuva 3 B) Aseta säiliö paperialustan päälle ja täytä esivalmisteltua päällystysainetta - ruuvaa säiliö tiukasti kiinni ruiskutuspistooliin. Liitä pistoolin etu- ja takaosa toisiinsa (kuva 4). Aseta laite ainoastaan tasaiselle ja puhtaalle pinnalle. Muuten laite voi kaatua! Käytä liipaisinsankaa. Laitteessa W 560 on 2-tasoinen liipaisinsanka. Ensimmäisellä tasolla käynnistetään turbiini. Kun liipaisinsankaa painetaan edelleen, materiaalia syötetään. Säädä ruiskutuskuva ruiskutuspistoolilta. Ruiskutuspistoolilta voidaan käytön ja kohteiden mukaan säätää kolme erilaista ruiskutussuihkumuotoa. Ruiskutuskuvan valinta Kuva 5 A = pystysuora lattasuihku vaakasuoria pintoja varten Kuva 5 B = vaakasuora lattasuihku pystysuoria pintoja varten Kuva 5 C = pyörösuihku kulmia ja reunoja sekä vaikeapääsyisiä pintoja varten Halutun ruiskutuskuvan säätö (kuva 6) Hattumutterin (2) ollessa kevyesti kiristettynä ilmakantta (1) käännetään haluttuun ruiskutuskuva-asentoon (nuoli). Tämän jälkeen hattumutteri jälleen kiristetään. VAROITUS! Loukkaantumisvaara! Älä koskaan ilmakannen säädön aikana vedä liipaisinsangasta. Materiaalimäärän säätö (kuva 7) Määritä materiaalimäärä pistoolin liipaisinsangalla olevaa säätöä kiertämällä. - kierto vasemmalle vähemmän materiaalia + kierto oikealle enemmän materiaalia 6

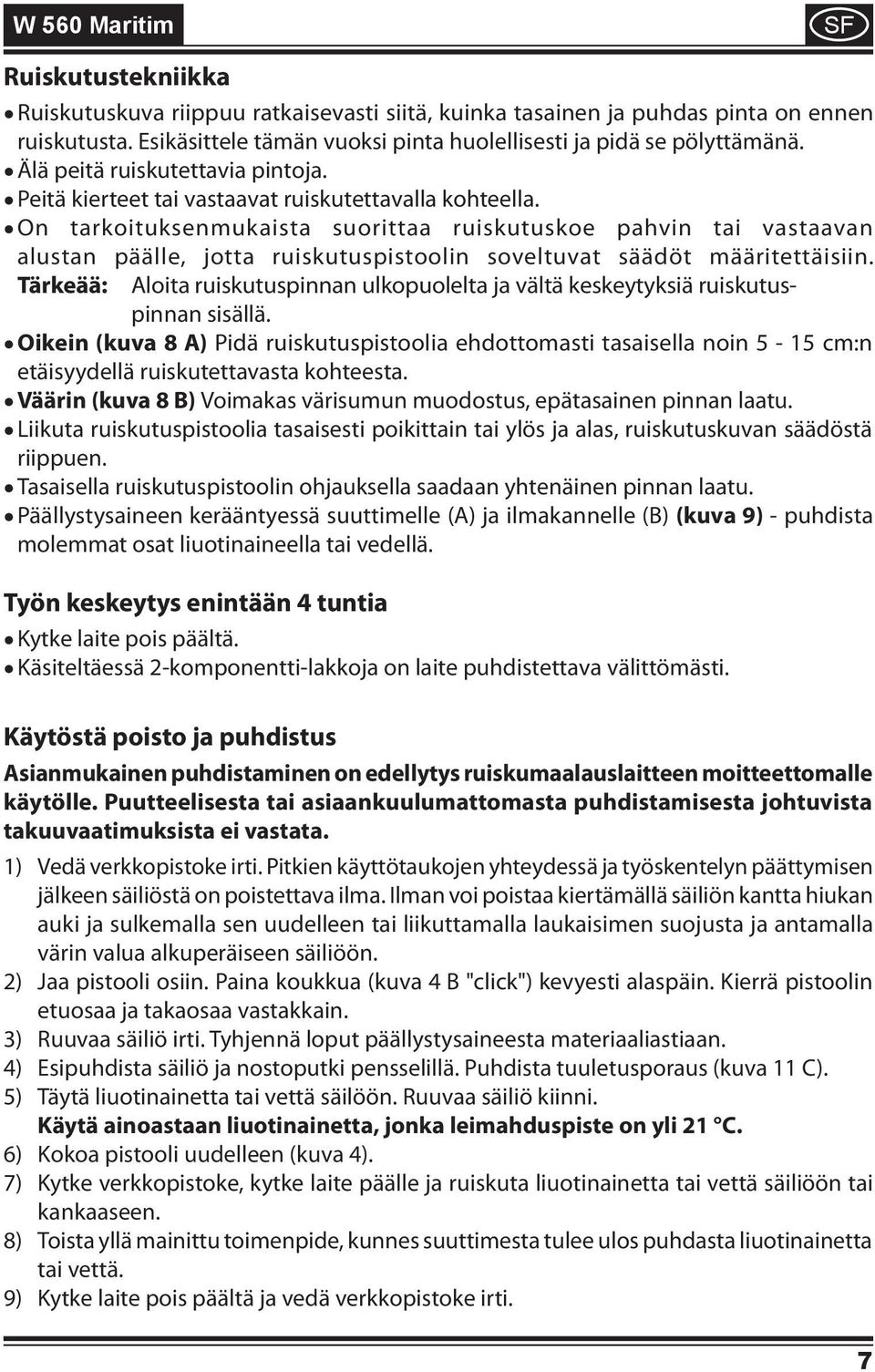

13 W 560 Maritim SF Ruiskutustekniikka Ruiskutuskuva riippuu ratkaisevasti siitä, kuinka tasainen ja puhdas pinta on ennen ruiskutusta. Esikäsittele tämän vuoksi pinta huolellisesti ja pidä se pölyttämänä. Älä peitä ruiskutettavia pintoja. Peitä kierteet tai vastaavat ruiskutettavalla kohteella. On tarkoituksenmukaista suorittaa ruiskutuskoe pahvin tai vastaavan alustan päälle, jotta ruiskutuspistoolin soveltuvat säädöt määritettäisiin. Tärkeää: Aloita ruiskutuspinnan ulkopuolelta ja vältä keskeytyksiä ruiskutuspinnan sisällä. Oikein (kuva 8 A) Pidä ruiskutuspistoolia ehdottomasti tasaisella noin 5-15 cm:n etäisyydellä ruiskutettavasta kohteesta. Väärin (kuva 8 B) Voimakas värisumun muodostus, epätasainen pinnan laatu. Liikuta ruiskutuspistoolia tasaisesti poikittain tai ylös ja alas, ruiskutuskuvan säädöstä riippuen. Tasaisella ruiskutuspistoolin ohjauksella saadaan yhtenäinen pinnan laatu. Päällystysaineen kerääntyessä suuttimelle (A) ja ilmakannelle (B) (kuva 9) - puhdista molemmat osat liuotinaineella tai vedellä. Työn keskeytys enintään 4 tuntia Kytke laite pois päältä. Käsiteltäessä 2-komponentti-lakkoja on laite puhdistettava välittömästi. Käytöstä poisto ja puhdistus Asianmukainen puhdistaminen on edellytys ruiskumaalauslaitteen moitteettomalle käytölle. Puutteelisesta tai asiaankuulumattomasta puhdistamisesta johtuvista takuuvaatimuksista ei vastata. 1) Vedä verkkopistoke irti. Pitkien käyttötaukojen yhteydessä ja työskentelyn päättymisen jälkeen säiliöstä on poistettava ilma. Ilman voi poistaa kiertämällä säiliön kantta hiukan auki ja sulkemalla sen uudelleen tai liikuttamalla laukaisimen suojusta ja antamalla värin valua alkuperäiseen säiliöön. 2) Jaa pistooli osiin. Paina koukkua (kuva 4 B "click") kevyesti alaspäin. Kierrä pistoolin etuosaa ja takaosaa vastakkain. 3) Ruuvaa säiliö irti. Tyhjennä loput päällystysaineesta materiaaliastiaan. 4) Esipuhdista säiliö ja nostoputki pensselillä. Puhdista tuuletusporaus (kuva 11 C). 5) Täytä liuotinainetta tai vettä säilöön. Ruuvaa säiliö kiinni. Käytä ainoastaan liuotinainetta, jonka leimahduspiste on yli 21 C. 6) Kokoa pistooli uudelleen (kuva 4). 7) Kytke verkkopistoke, kytke laite päälle ja ruiskuta liuotinainetta tai vettä säiliöön tai kankaaseen. 8) Toista yllä mainittu toimenpide, kunnes suuttimesta tulee ulos puhdasta liuotinainetta tai vettä. 9) Kytke laite pois päältä ja vedä verkkopistoke irti. 7

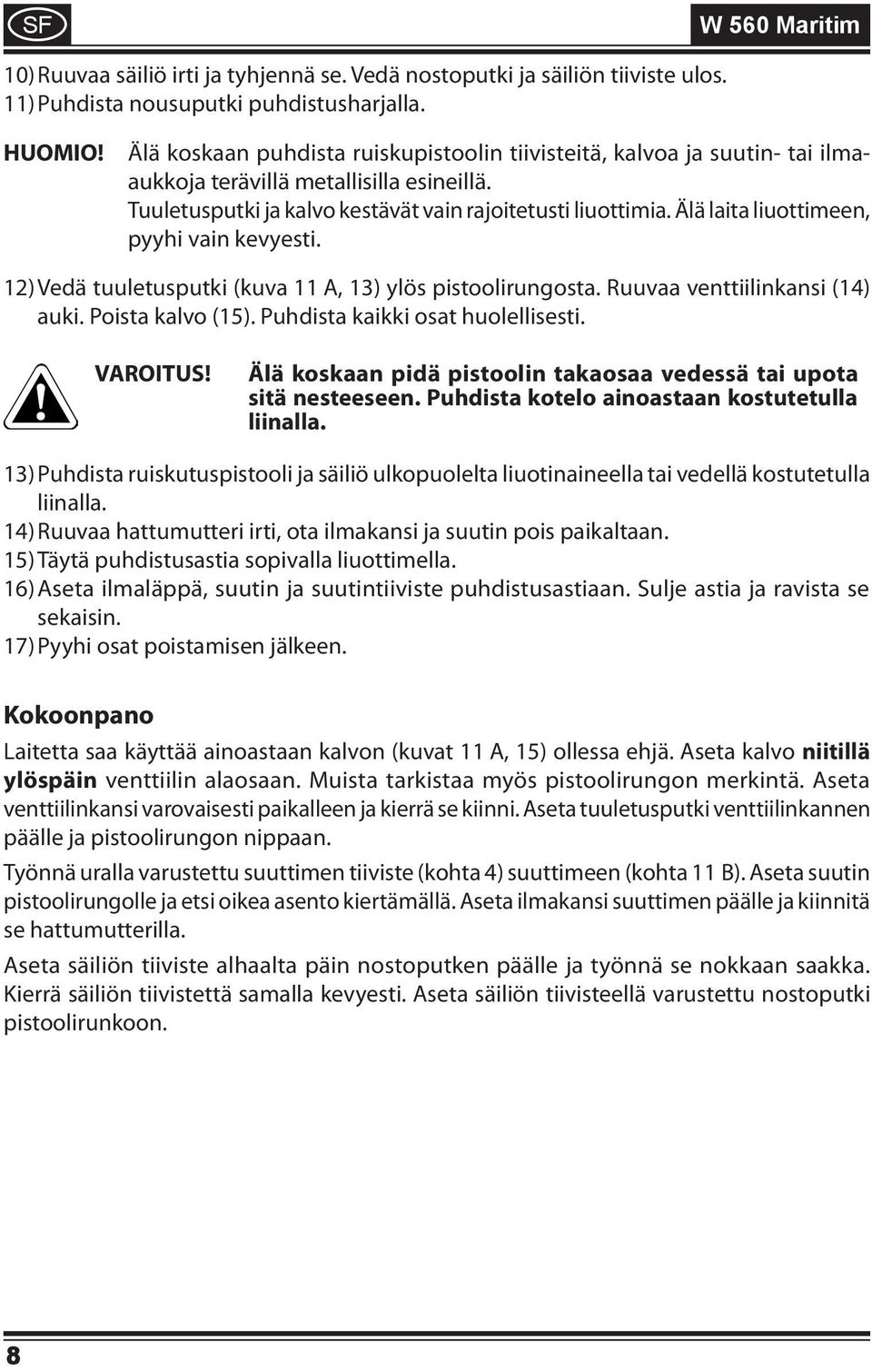

14 SF W 560 Maritim 10) Ruuvaa säiliö irti ja tyhjennä se. Vedä nostoputki ja säiliön tiiviste ulos. 11) Puhdista nousuputki puhdistusharjalla. HUOMIO! Älä koskaan puhdista ruiskupistoolin tiivisteitä, kalvoa ja suutin- tai ilmaaukkoja terävillä metallisilla esineillä. Tuuletusputki ja kalvo kestävät vain rajoitetusti liuottimia. Älä laita liuottimeen, pyyhi vain kevyesti. 12) Vedä tuuletusputki (kuva 11 A, 13) ylös pistoolirungosta. Ruuvaa venttiilinkansi (14) auki. Poista kalvo (15). Puhdista kaikki osat huolellisesti. VAROITUS! Älä koskaan pidä pistoolin takaosaa vedessä tai upota sitä nesteeseen. Puhdista kotelo ainoastaan kostutetulla liinalla. 13) Puhdista ruiskutuspistooli ja säiliö ulkopuolelta liuotinaineella tai vedellä kostutetulla liinalla. 14) Ruuvaa hattumutteri irti, ota ilmakansi ja suutin pois paikaltaan. 15) Täytä puhdistusastia sopivalla liuottimella. 16) Aseta ilmaläppä, suutin ja suutintiiviste puhdistusastiaan. Sulje astia ja ravista se sekaisin. 17) Pyyhi osat poistamisen jälkeen. Kokoonpano Laitetta saa käyttää ainoastaan kalvon (kuvat 11 A, 15) ollessa ehjä. Aseta kalvo niitillä ylöspäin venttiilin alaosaan. Muista tarkistaa myös pistoolirungon merkintä. Aseta venttiilinkansi varovaisesti paikalleen ja kierrä se kiinni. Aseta tuuletusputki venttiilinkannen päälle ja pistoolirungon nippaan. Työnnä uralla varustettu suuttimen tiiviste (kohta 4) suuttimeen (kohta 11 B). Aseta suutin pistoolirungolle ja etsi oikea asento kiertämällä. Aseta ilmakansi suuttimen päälle ja kiinnitä se hattumutterilla. Aseta säiliön tiiviste alhaalta päin nostoputken päälle ja työnnä se nokkaan saakka. Kierrä säiliön tiivistettä samalla kevyesti. Aseta säiliön tiivisteellä varustettu nostoputki pistoolirunkoon. 8

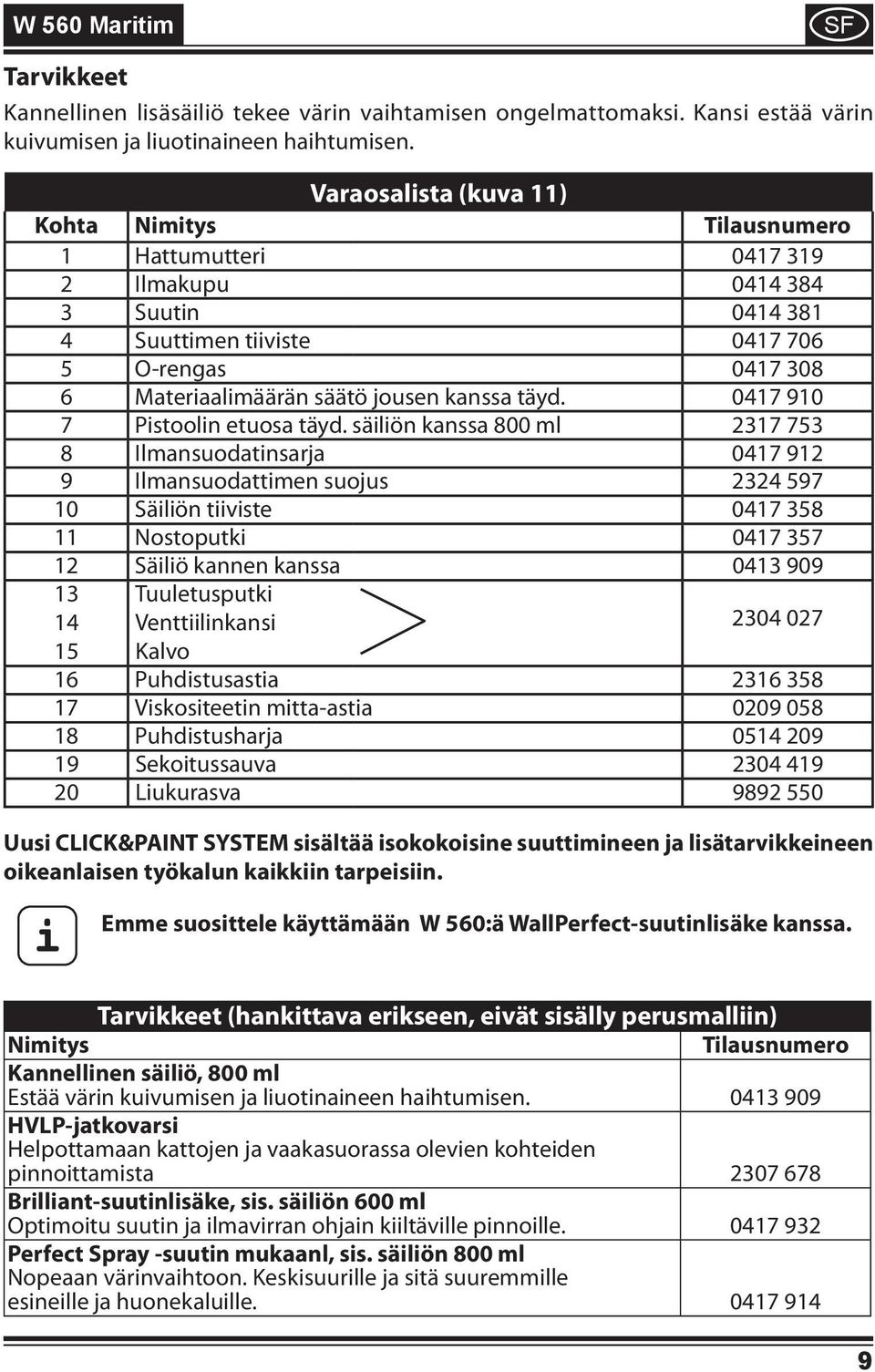

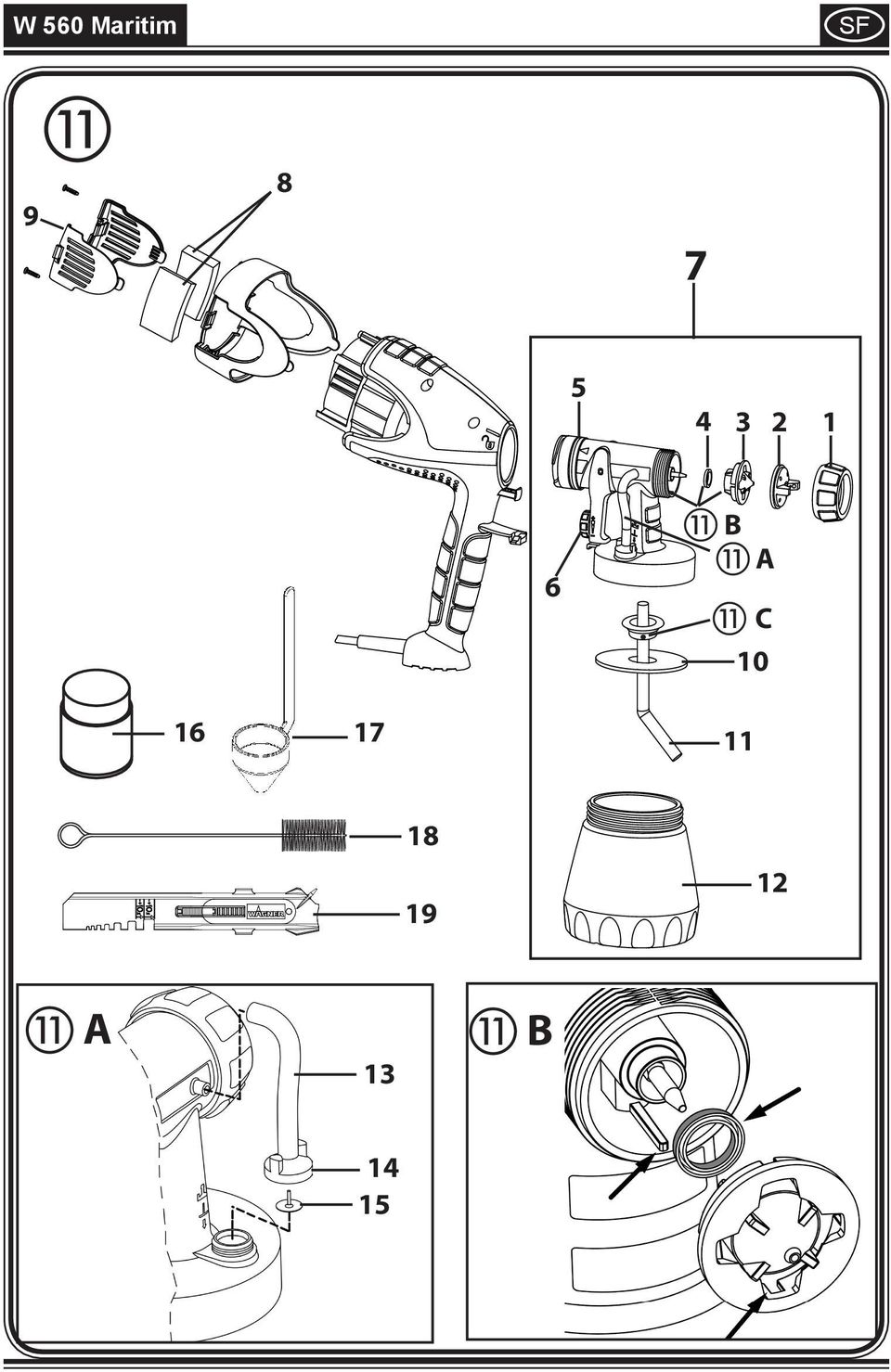

15 W 560 Maritim SF Tarvikkeet Kannellinen lisäsäiliö tekee värin vaihtamisen ongelmattomaksi. Kansi estää värin kuivumisen ja liuotinaineen haihtumisen. Varaosalista (kuva 11) Kohta Nimitys Tilausnumero 1 Hattumutteri Ilmakupu Suutin Suuttimen tiiviste O-rengas Materiaalimäärän säätö jousen kanssa täyd Pistoolin etuosa täyd. säiliön kanssa 800 ml Ilmansuodatinsarja Ilmansuodattimen suojus Säiliön tiiviste Nostoputki Säiliö kannen kanssa Tuuletusputki Venttiilinkansi Kalvo Puhdistusastia Viskositeetin mitta-astia Puhdistusharja Sekoitussauva Liukurasva Uusi CLICK&PAINT SYSTEM sisältää isokokoisine suuttimineen ja lisätarvikkeineen oikeanlaisen työkalun kaikkiin tarpeisiin. i Emme suosittele käyttämään W 560:ä WallPerfect-suutinlisäke kanssa. Tarvikkeet (hankittava erikseen, eivät sisälly perusmalliin) Nimitys Tilausnumero Kannellinen säiliö, 800 ml Estää värin kuivumisen ja liuotinaineen haihtumisen HVLP-jatkovarsi Helpottamaan kattojen ja vaakasuorassa olevien kohteiden pinnoittamista Brilliant-suutinlisäke, sis. säiliön 600 ml Optimoitu suutin ja ilmavirran ohjain kiiltäville pinnoille Perfect Spray -suutin mukaanl, sis. säiliön 800 ml Nopeaan värinvaihtoon. Keskisuurille ja sitä suuremmille esineille ja huonekaluille

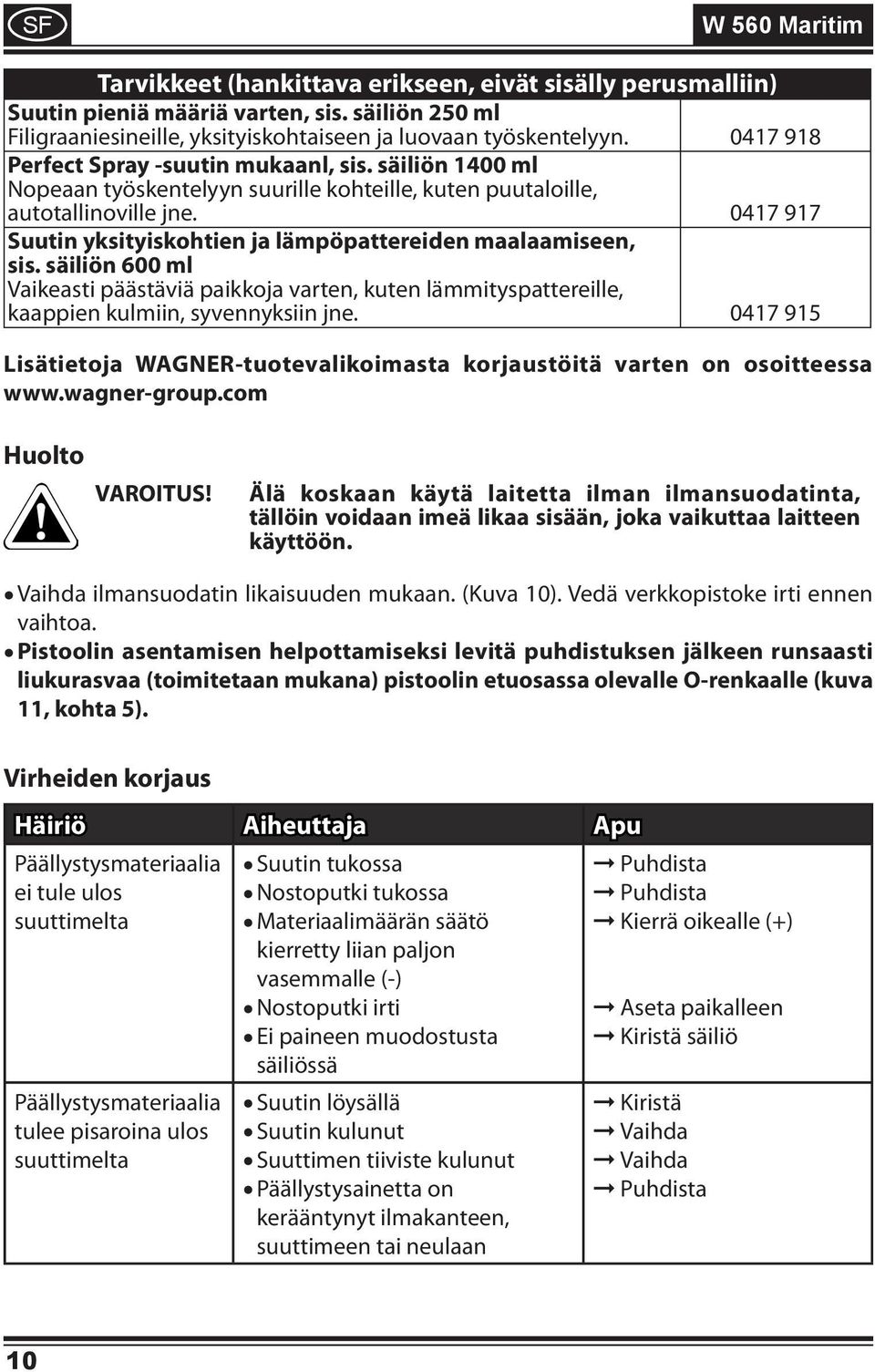

16 SF W 560 Maritim Tarvikkeet (hankittava erikseen, eivät sisälly perusmalliin) Suutin pieniä määriä varten, sis. säiliön 250 ml Filigraaniesineille, yksityiskohtaiseen ja luovaan työskentelyyn Perfect Spray -suutin mukaanl, sis. säiliön 1400 ml Nopeaan työskentelyyn suurille kohteille, kuten puutaloille, autotallinoville jne Suutin yksityiskohtien ja lämpöpattereiden maalaamiseen, sis. säiliön 600 ml Vaikeasti päästäviä paikkoja varten, kuten lämmityspattereille, kaappien kulmiin, syvennyksiin jne Lisätietoja WAGNER-tuotevalikoimasta korjaustöitä varten on osoitteessa Huolto VAROITUS! Älä koskaan käytä laitetta ilman ilmansuodatinta, tällöin voidaan imeä likaa sisään, joka vaikuttaa laitteen käyttöön. Vaihda ilmansuodatin likaisuuden mukaan. (Kuva 10). Vedä verkkopistoke irti ennen vaihtoa. Pistoolin asentamisen helpottamiseksi levitä puhdistuksen jälkeen runsaasti liukurasvaa (toimitetaan mukana) pistoolin etuosassa olevalle O-renkaalle (kuva 11, kohta 5). Virheiden korjaus Häiriö Aiheuttaja Apu Päällystysmateriaalia Suutin tukossa ei tule ulos Nostoputki tukossa suuttimelta Materiaalimäärän säätö kierretty liian paljon vasemmalle (-) Nostoputki irti Ei paineen muodostusta säiliössä Päällystysmateriaalia Suutin löysällä tulee pisaroina ulos Suutin kulunut suuttimelta Suuttimen tiiviste kulunut Päällystysainetta on kerääntynyt ilmakanteen, suuttimeen tai neulaan Puhdista Puhdista Kierrä oikealle (+) Aseta paikalleen Kiristä säiliö Kiristä Vaihda Vaihda Puhdista 10

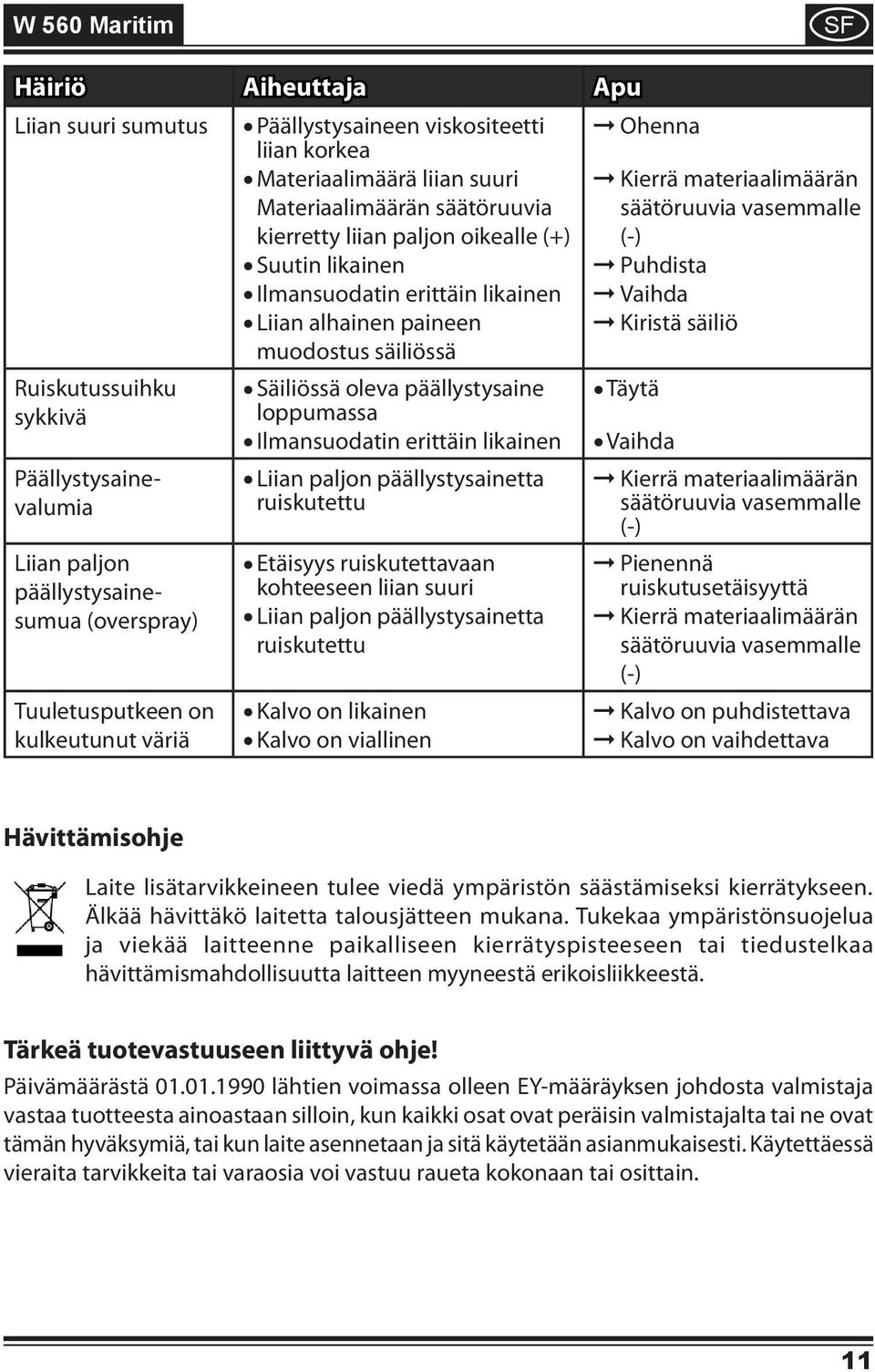

17 W 560 Maritim SF Häiriö Aiheuttaja Apu Liian suuri sumutus Päällystysaineen viskositeetti Ohenna liian korkea Materiaalimäärä liian suuri Materiaalimäärän säätöruuvia kierretty liian paljon oikealle (+) Suutin likainen Ilmansuodatin erittäin likainen Liian alhainen paineen Ruiskutussuihku sykkivä Päällystysainevalumia Liian paljon päällystysainesumua (overspray) Tuuletusputkeen on kulkeutunut väriä muodostus säiliössä Säiliössä oleva päällystysaine loppumassa Ilmansuodatin erittäin likainen Liian paljon päällystysainetta ruiskutettu Etäisyys ruiskutettavaan kohteeseen liian suuri Liian paljon päällystysainetta ruiskutettu Kalvo on likainen Kalvo on viallinen Kierrä materiaalimäärän säätöruuvia vasemmalle (-) Puhdista Vaihda Kiristä säiliö Täytä Vaihda Kierrä materiaalimäärän säätöruuvia vasemmalle (-) Pienennä ruiskutusetäisyyttä Kierrä materiaalimäärän säätöruuvia vasemmalle (-) Kalvo on puhdistettava Kalvo on vaihdettava Hävittämisohje Laite lisätarvikkeineen tulee viedä ympäristön säästämiseksi kierrätykseen. Älkää hävittäkö laitetta talousjätteen mukana. Tukekaa ympäristönsuojelua ja viekää laitteenne paikalliseen kierrätyspisteeseen tai tiedustelkaa hävittämismahdollisuutta laitteen myyneestä erikoisliikkeestä. Tärkeä tuotevastuuseen liittyvä ohje! Päivämäärästä lähtien voimassa olleen EY-määräyksen johdosta valmistaja vastaa tuotteesta ainoastaan silloin, kun kaikki osat ovat peräisin valmistajalta tai ne ovat tämän hyväksymiä, tai kun laite asennetaan ja sitä käytetään asianmukaisesti. Käytettäessä vieraita tarvikkeita tai varaosia voi vastuu raueta kokonaan tai osittain. 11

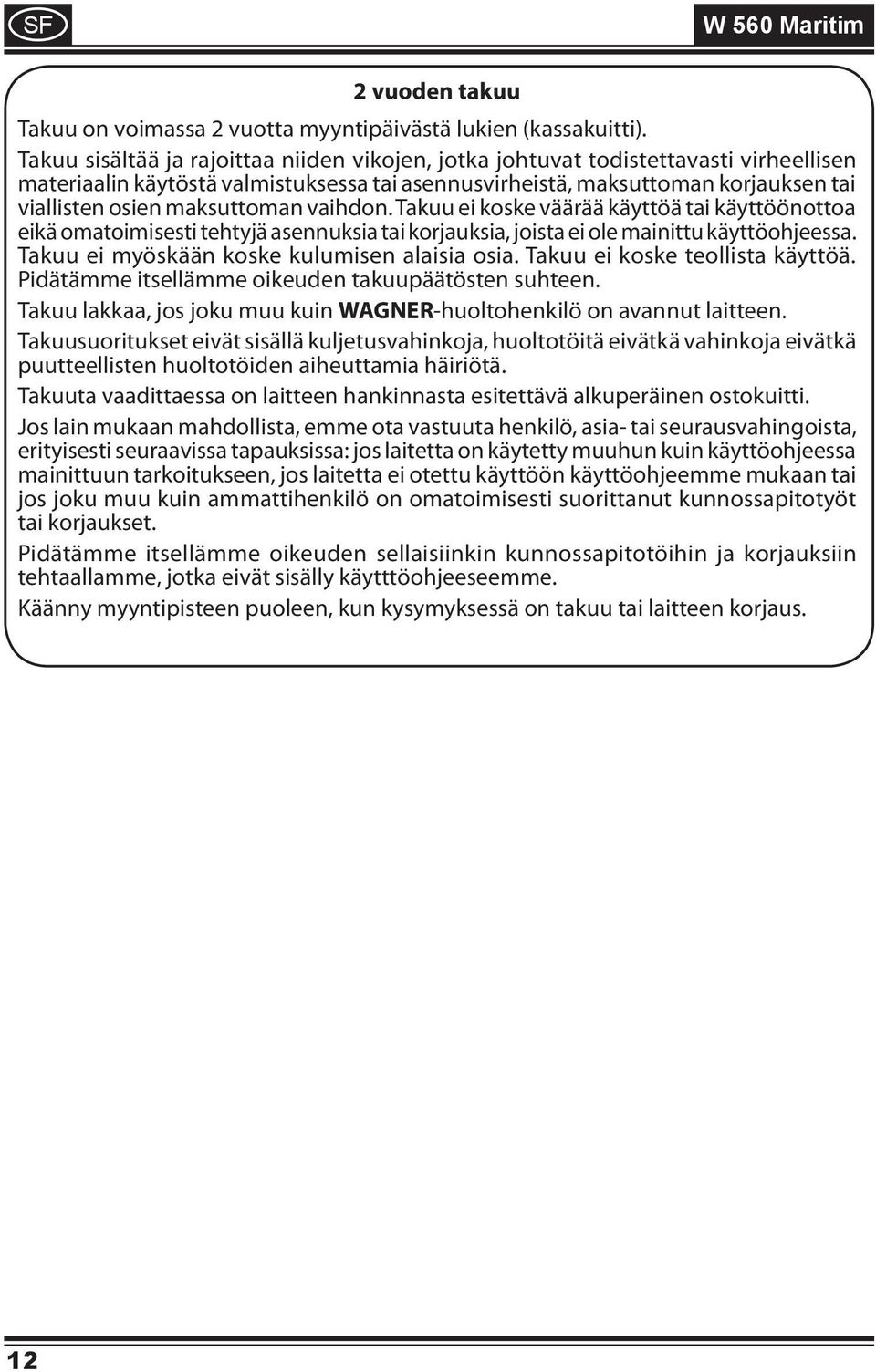

18 SF W 560 Maritim 2 vuoden takuu Takuu on voimassa 2 vuotta myyntipäivästä lukien (kassakuitti). Takuu sisältää ja rajoittaa niiden vikojen, jotka johtuvat todistettavasti virheellisen materiaalin käytöstä valmistuksessa tai asennusvirheistä, maksuttoman korjauksen tai viallisten osien maksuttoman vaihdon. Takuu ei koske väärää käyttöä tai käyttöönottoa eikä omatoimisesti tehtyjä asennuksia tai korjauksia, joista ei ole mainittu käyttöohjeessa. Takuu ei myöskään koske kulumisen alaisia osia. Takuu ei koske teollista käyttöä. Pidätämme itsellämme oikeuden takuupäätösten suhteen. Takuu lakkaa, jos joku muu kuin WAGNER-huoltohenkilö on avannut laitteen. Takuusuoritukset eivät sisällä kuljetusvahinkoja, huoltotöitä eivätkä vahinkoja eivätkä puutteellisten huoltotöiden aiheuttamia häiriötä. Takuuta vaadittaessa on laitteen hankinnasta esitettävä alkuperäinen ostokuitti. Jos lain mukaan mahdollista, emme ota vastuuta henkilö, asia- tai seurausvahingoista, erityisesti seuraavissa tapauksissa: jos laitetta on käytetty muuhun kuin käyttöohjeessa mainittuun tarkoitukseen, jos laitetta ei otettu käyttöön käyttöohjeemme mukaan tai jos joku muu kuin ammattihenkilö on omatoimisesti suorittanut kunnossapitotyöt tai korjaukset. Pidätämme itsellämme oikeuden sellaisiinkin kunnossapitotöihin ja korjauksiin tehtaallamme, jotka eivät sisälly käytttöohjeeseemme. Käänny myyntipisteen puoleen, kun kysymyksessä on takuu tai laitteen korjaus. 12

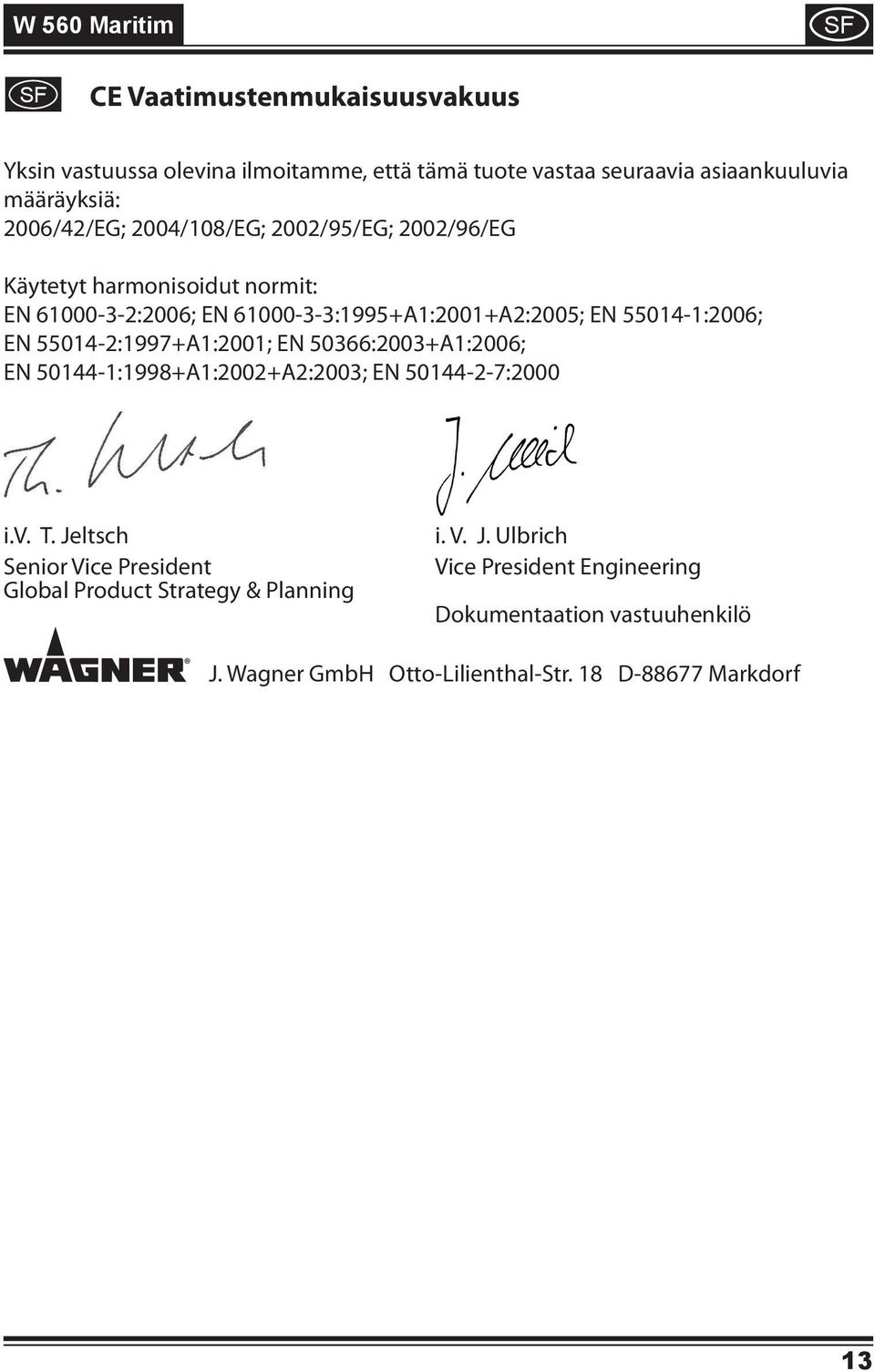

19 W 560 Maritim SF PSF CE Vaatimustenmukaisuusvakuus Yksin vastuussa olevina ilmoitamme, että tämä tuote vastaa seuraavia asiaankuuluvia määräyksiä: 2006/42/EG; 2004/108/EG; 2002/95/EG; 2002/96/EG Käytetyt harmonisoidut normit: EN :2006; EN :1995+A1:2001+A2:2005; EN :2006; EN :1997+A1:2001; EN 50366:2003+A1:2006; EN :1998+A1:2002+A2:2003; EN :2000 i.v. T. Jeltsch Senior Vice President Global Product Strategy & Planning i. V. J. Ulbrich Vice President Engineering Dokumentaation vastuuhenkilö J. Wagner GmbH Otto-Lilienthal-Str. 18 D Markdorf 13
