1 (1) CD/DVD Player Käyttöohje DVP-LS755P 2004 Sony Corporation

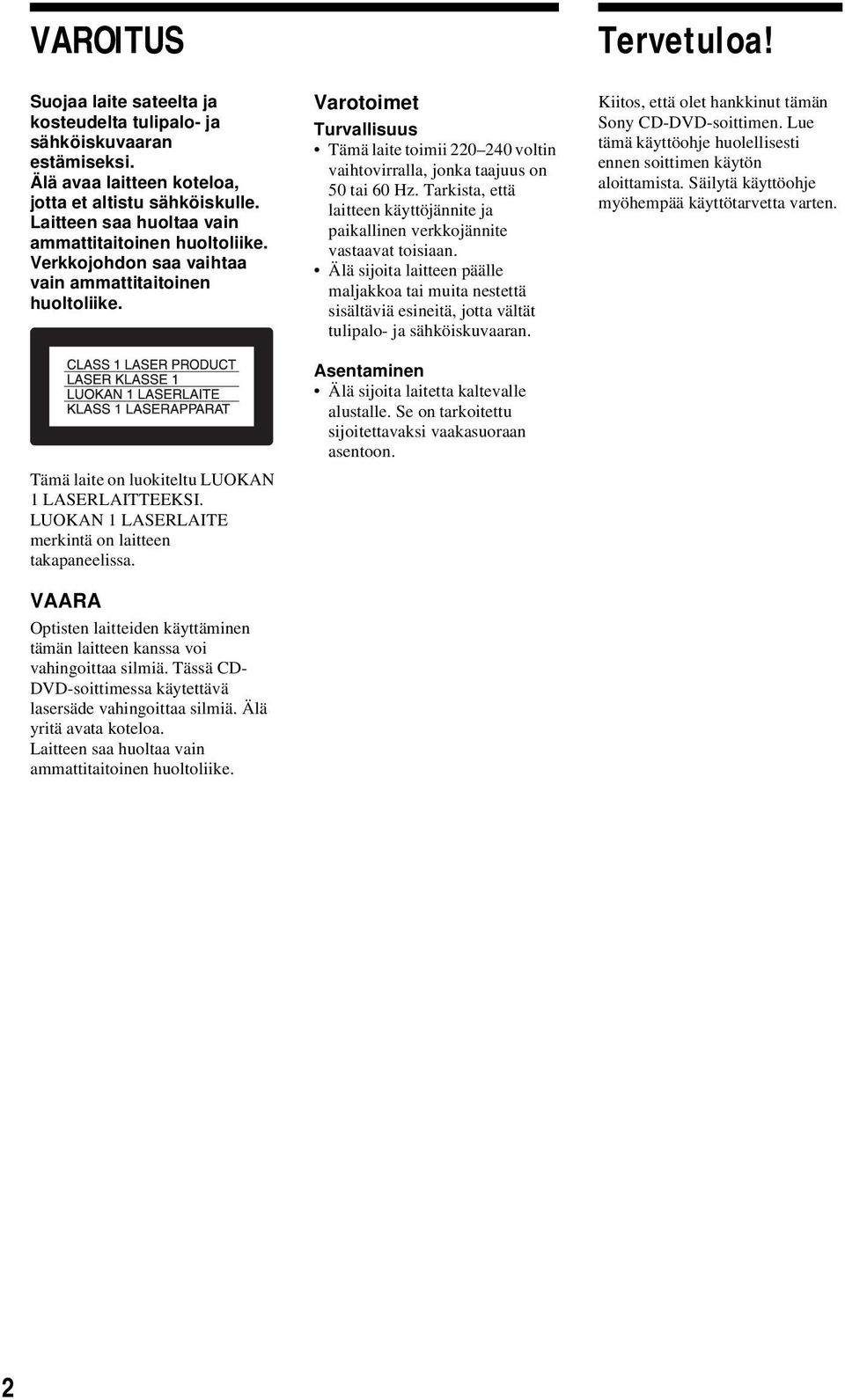

2 VAROITUS Tervetuloa! Suojaa laite sateelta ja kosteudelta tulipalo- ja sähköiskuvaaran estämiseksi. Älä avaa laitteen koteloa, jotta et altistu sähköiskulle. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Verkkojohdon saa vaihtaa vain ammattitaitoinen huoltoliike. Tämä laite on luokiteltu LUOKAN 1 LASERLAITTEEKSI. LUOKAN 1 LASERLAITE merkintä on laitteen takapaneelissa. VAARA Optisten laitteiden käyttäminen tämän laitteen kanssa voi vahingoittaa silmiä. Tässä CD- DVD-soittimessa käytettävä lasersäde vahingoittaa silmiä. Älä yritä avata koteloa. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Varotoimet Turvallisuus Tämä laite toimii voltin vaihtovirralla, jonka taajuus on 50 tai 60 Hz. Tarkista, että laitteen käyttöjännite ja paikallinen verkkojännite vastaavat toisiaan. Älä sijoita laitteen päälle maljakkoa tai muita nestettä sisältäviä esineitä, jotta vältät tulipalo- ja sähköiskuvaaran. Asentaminen Älä sijoita laitetta kaltevalle alustalle. Se on tarkoitettu sijoitettavaksi vaakasuoraan asentoon. Kiitos, että olet hankkinut tämän Sony CD-DVD-soittimen. Lue tämä käyttöohje huolellisesti ennen soittimen käytön aloittamista. Säilytä käyttöohje myöhempää käyttötarvetta varten. 2

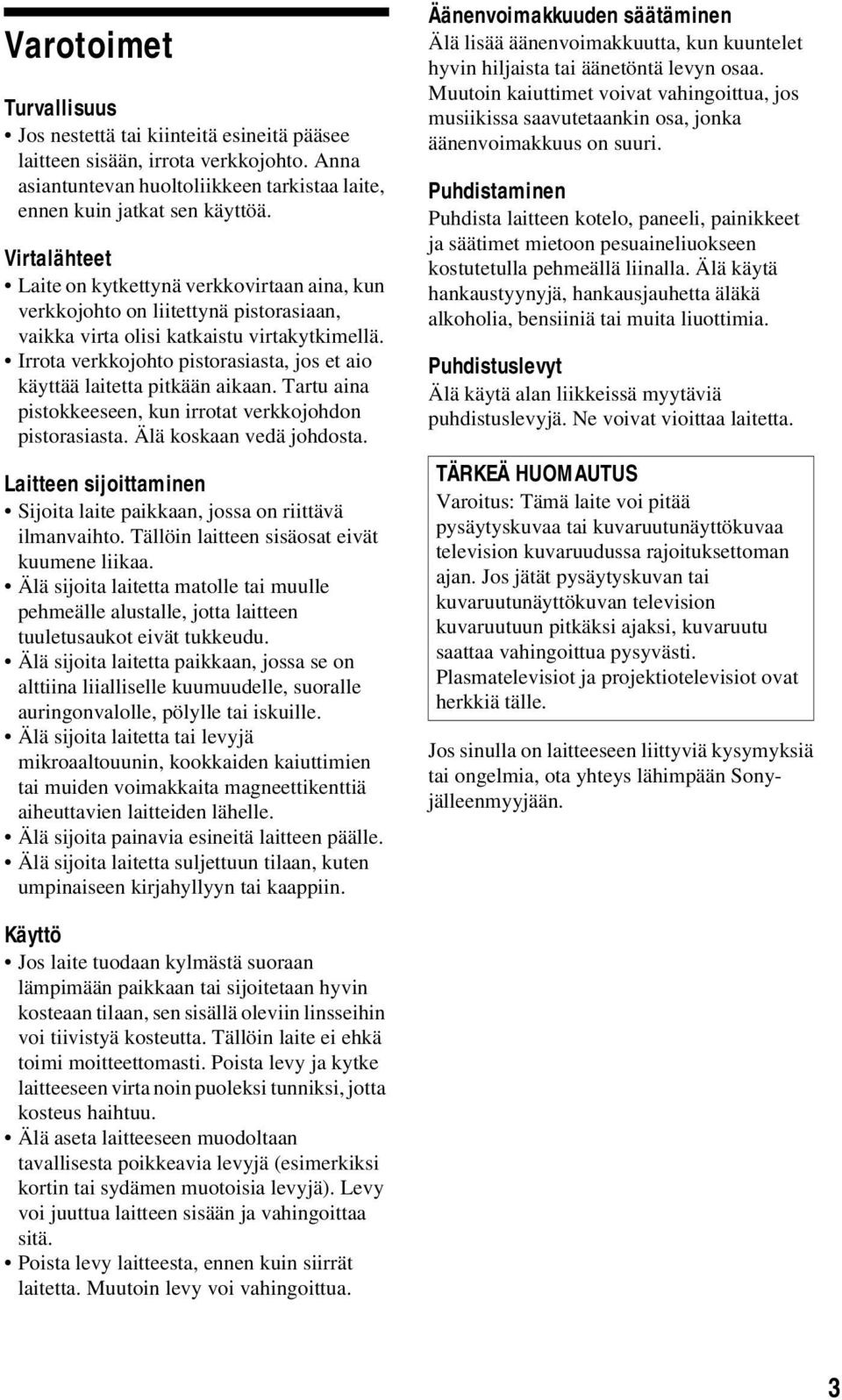

3 Varotoimet Turvallisuus Jos nestettä tai kiinteitä esineitä pääsee laitteen sisään, irrota verkkojohto. Anna asiantuntevan huoltoliikkeen tarkistaa laite, ennen kuin jatkat sen käyttöä. Virtalähteet Laite on kytkettynä verkkovirtaan aina, kun verkkojohto on liitettynä pistorasiaan, vaikka virta olisi katkaistu virtakytkimellä. Irrota verkkojohto pistorasiasta, jos et aio käyttää laitetta pitkään aikaan. Tartu aina pistokkeeseen, kun irrotat verkkojohdon pistorasiasta. Älä koskaan vedä johdosta. Laitteen sijoittaminen Sijoita laite paikkaan, jossa on riittävä ilmanvaihto. Tällöin laitteen sisäosat eivät kuumene liikaa. Älä sijoita laitetta matolle tai muulle pehmeälle alustalle, jotta laitteen tuuletusaukot eivät tukkeudu. Älä sijoita laitetta paikkaan, jossa se on alttiina liialliselle kuumuudelle, suoralle auringonvalolle, pölylle tai iskuille. Älä sijoita laitetta tai levyjä mikroaaltouunin, kookkaiden kaiuttimien tai muiden voimakkaita magneettikenttiä aiheuttavien laitteiden lähelle. Älä sijoita painavia esineitä laitteen päälle. Älä sijoita laitetta suljettuun tilaan, kuten umpinaiseen kirjahyllyyn tai kaappiin. Äänenvoimakkuuden säätäminen Älä lisää äänenvoimakkuutta, kun kuuntelet hyvin hiljaista tai äänetöntä levyn osaa. Muutoin kaiuttimet voivat vahingoittua, jos musiikissa saavutetaankin osa, jonka äänenvoimakkuus on suuri. Puhdistaminen Puhdista laitteen kotelo, paneeli, painikkeet ja säätimet mietoon pesuaineliuokseen kostutetulla pehmeällä liinalla. Älä käytä hankaustyynyjä, hankausjauhetta äläkä alkoholia, bensiiniä tai muita liuottimia. Puhdistuslevyt Älä käytä alan liikkeissä myytäviä puhdistuslevyjä. Ne voivat vioittaa laitetta. TÄRKEÄ HUOMAUTUS Varoitus: Tämä laite voi pitää pysäytyskuvaa tai kuvaruutunäyttökuvaa television kuvaruudussa rajoituksettoman ajan. Jos jätät pysäytyskuvan tai kuvaruutunäyttökuvan television kuvaruutuun pitkäksi ajaksi, kuvaruutu saattaa vahingoittua pysyvästi. Plasmatelevisiot ja projektiotelevisiot ovat herkkiä tälle. Jos sinulla on laitteeseen liittyviä kysymyksiä tai ongelmia, ota yhteys lähimpään Sonyjälleenmyyjään. Käyttö Jos laite tuodaan kylmästä suoraan lämpimään paikkaan tai sijoitetaan hyvin kosteaan tilaan, sen sisällä oleviin linsseihin voi tiivistyä kosteutta. Tällöin laite ei ehkä toimi moitteettomasti. Poista levy ja kytke laitteeseen virta noin puoleksi tunniksi, jotta kosteus haihtuu. Älä aseta laitteeseen muodoltaan tavallisesta poikkeavia levyjä (esimerkiksi kortin tai sydämen muotoisia levyjä). Levy voi juuttua laitteen sisään ja vahingoittaa sitä. Poista levy laitteesta, ennen kuin siirrät laitetta. Muutoin levy voi vahingoittua. 3

4 Sisällysluettelo 4 VAROITUS Tervetuloa! Varotoimet Tietoja tästä käyttöohjeesta Tällä soittimella voi toistaa seuraavia levyjä Levyjä koskevia huomautuksia Osien ja säätimien hakemisto Ohjausvalikkonäytön opas (Magic Pad) Liittäminen Soittimen liittäminen Vaihe 1: Pakkauksen avaaminen Vaihe 2: Paristojen asettaminen kaukosäätimeen Vaihe 3: Videojohtojen liittäminen Vaihe 4: Audiojohtojen liittäminen Vaihe 5: Verkkojohdon liittäminen Vaihe 6: Pika-asetukset Levyjen toisto Levyjen toisto Levyn toiston jatkaminen keskeytyskohdasta (monilevyinen toistonjatkamistoiminto) DVD-levyn valikon käyttäminen DVD-RW-levyjen ORIGINAL - ja PLAY LIST -valinnat PBC-toiminnoilla varustettujen VIDEO-CD -levyjen toistaminen (PBC-toisto) Eri toistotoiminnot (ohjelmoitu toisto, satunnaistoisto, toistuva toisto, A-B-jakson toistuva toisto) Kohtauksen hakeminen Tietyn kohdan haku levyltä (haku, selaus, hidastettu toisto, pysäytyskuva) Esimerkiksi nimikkeen, jakson, raidan tai kohtauksen haku Haku kohtauksen mukaan (KUVANAVIGOINTI) Levyn tietojen katseleminen Toistoajan ja jäljellä olevan ajan tarkistaminen Äänen säätäminen Äänen vaihtaminen TV Virtual Surround -asetukset (TVS) Elokuvien katseleminen Kuvakulman vaihtaminen Tekstityksen tuominen näkyviin Toistokuvan säätäminen (KUVANSÄÄTÖTILA) Kuvan terävöittäminen (TERÄVYYS)

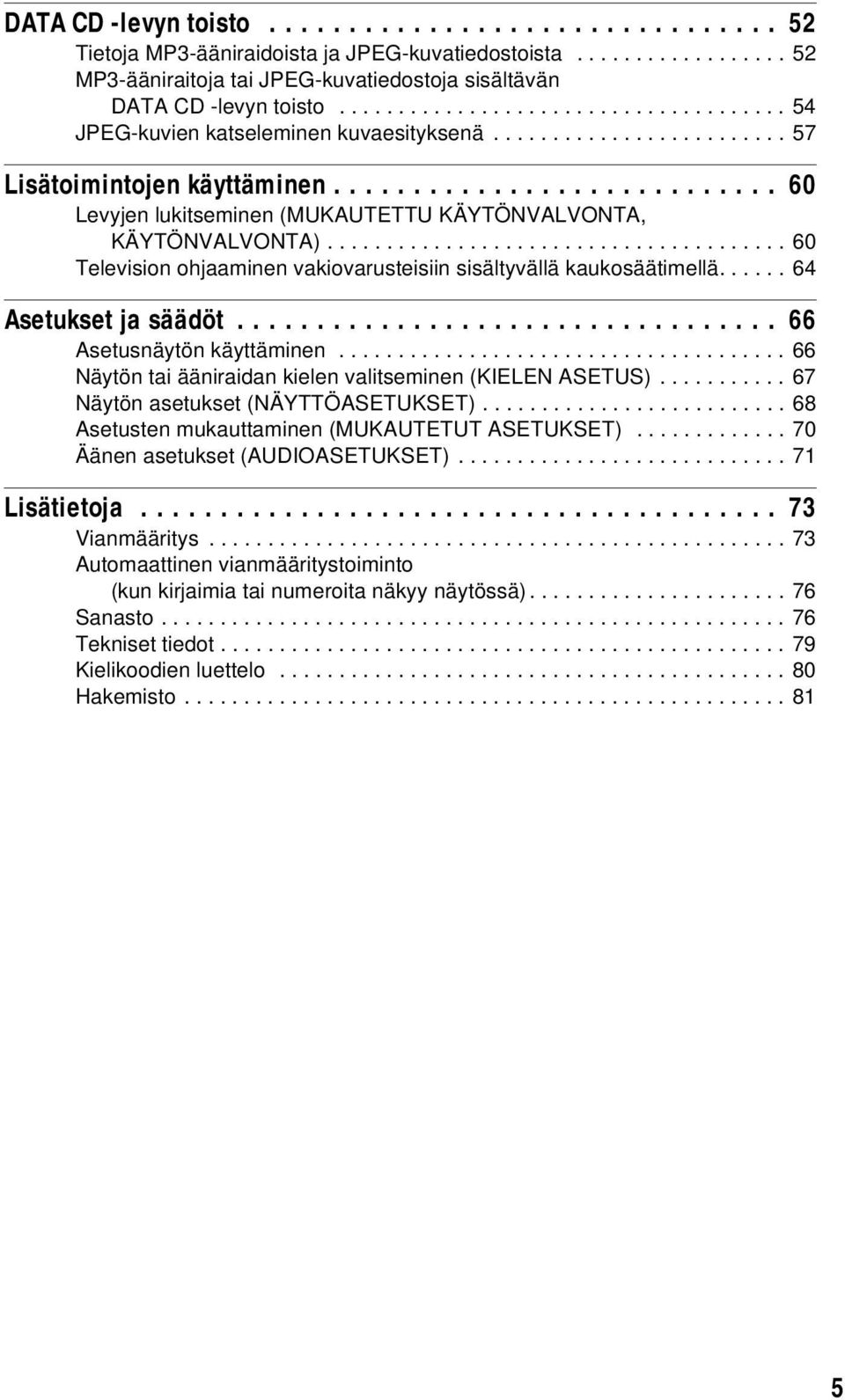

5 DATA CD -levyn toisto Tietoja MP3-ääniraidoista ja JPEG-kuvatiedostoista MP3-ääniraitoja tai JPEG-kuvatiedostoja sisältävän DATA CD -levyn toisto JPEG-kuvien katseleminen kuvaesityksenä Lisätoimintojen käyttäminen Levyjen lukitseminen (MUKAUTETTU KÄYTÖNVALVONTA, KÄYTÖNVALVONTA) Television ohjaaminen vakiovarusteisiin sisältyvällä kaukosäätimellä Asetukset ja säädöt Asetusnäytön käyttäminen Näytön tai ääniraidan kielen valitseminen (KIELEN ASETUS) Näytön asetukset (NÄYTTÖASETUKSET) Asetusten mukauttaminen (MUKAUTETUT ASETUKSET) Äänen asetukset (AUDIOASETUKSET) Lisätietoja Vianmääritys Automaattinen vianmääritystoiminto (kun kirjaimia tai numeroita näkyy näytössä) Sanasto Tekniset tiedot Kielikoodien luettelo Hakemisto

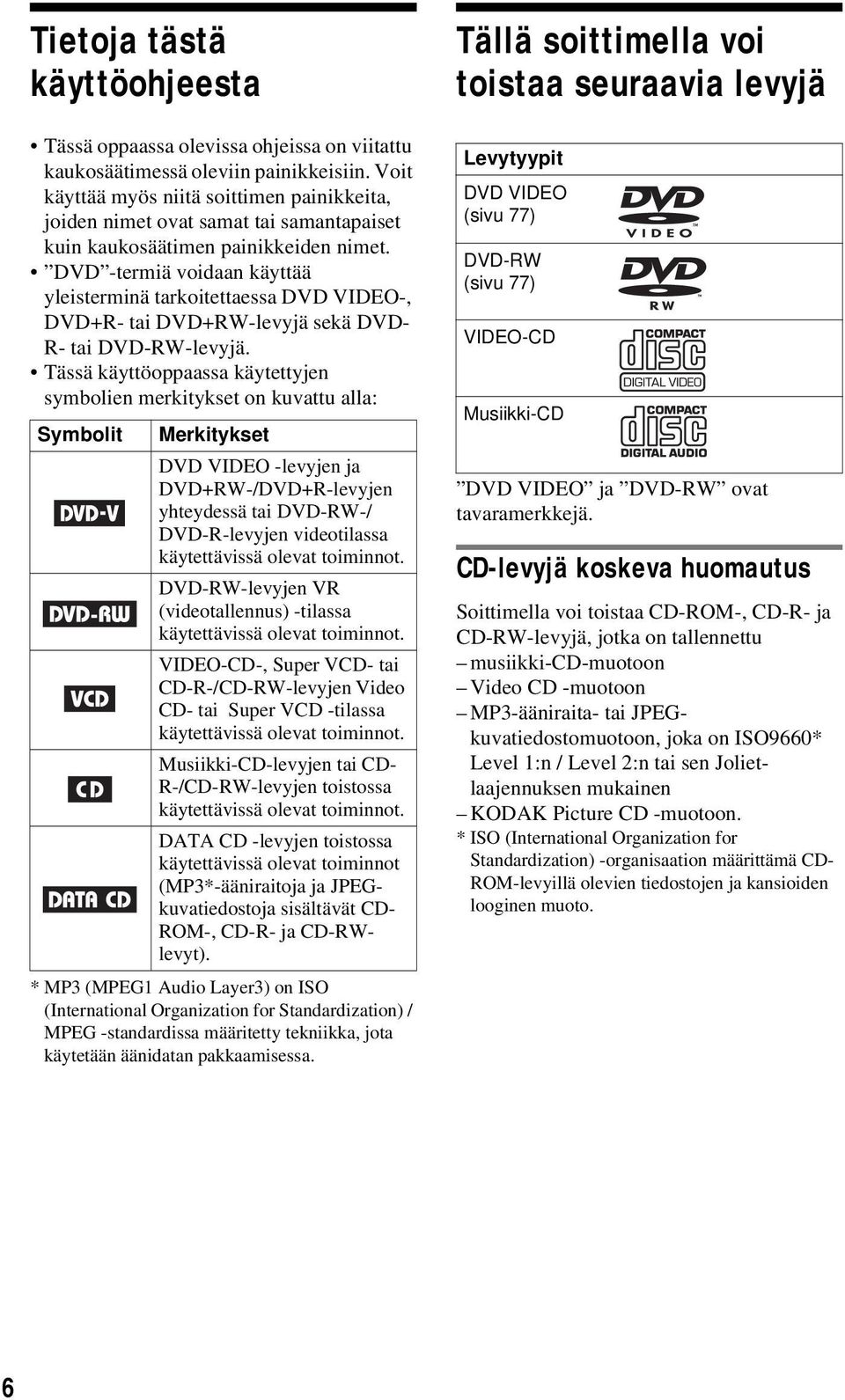

6 Tietoja tästä käyttöohjeesta Tässä oppaassa olevissa ohjeissa on viitattu kaukosäätimessä oleviin painikkeisiin. Voit käyttää myös niitä soittimen painikkeita, joiden nimet ovat samat tai samantapaiset kuin kaukosäätimen painikkeiden nimet. DVD -termiä voidaan käyttää yleisterminä tarkoitettaessa DVD VIDEO-, DVD+R- tai DVD+RW-levyjä sekä DVD- R- tai DVD-RW-levyjä. Tässä käyttöoppaassa käytettyjen symbolien merkitykset on kuvattu alla: Symbolit Merkitykset DVD VIDEO -levyjen ja DVD+RW-/DVD+R-levyjen yhteydessä tai DVD-RW-/ DVD-R-levyjen videotilassa käytettävissä olevat toiminnot. DVD-RW-levyjen VR (videotallennus) -tilassa käytettävissä olevat toiminnot. VIDEO-CD-, Super VCD- tai CD-R-/CD-RW-levyjen Video CD- tai Super VCD -tilassa käytettävissä olevat toiminnot. Musiikki-CD-levyjen tai CD- R-/CD-RW-levyjen toistossa käytettävissä olevat toiminnot. DATA CD -levyjen toistossa käytettävissä olevat toiminnot (MP3*-ääniraitoja ja JPEGkuvatiedostoja sisältävät CD- ROM-, CD-R- ja CD-RWlevyt). * MP3 (MPEG1 Audio Layer3) on ISO (International Organization for Standardization) / MPEG -standardissa määritetty tekniikka, jota käytetään äänidatan pakkaamisessa. Tällä soittimella voi toistaa seuraavia levyjä Levytyypit DVD VIDEO (sivu 77) DVD-RW (sivu 77) VIDEO-CD Musiikki-CD DVD VIDEO ja DVD-RW ovat tavaramerkkejä. CD-levyjä koskeva huomautus Soittimella voi toistaa CD-ROM-, CD-R- ja CD-RW-levyjä, jotka on tallennettu musiikki-cd-muotoon Video CD -muotoon MP3-ääniraita- tai JPEGkuvatiedostomuotoon, joka on ISO9660* Level 1:n / Level 2:n tai sen Jolietlaajennuksen mukainen KODAK Picture CD -muotoon. * ISO (International Organization for Standardization) -organisaation määrittämä CD- ROM-levyillä olevien tiedostojen ja kansioiden looginen muoto. 6

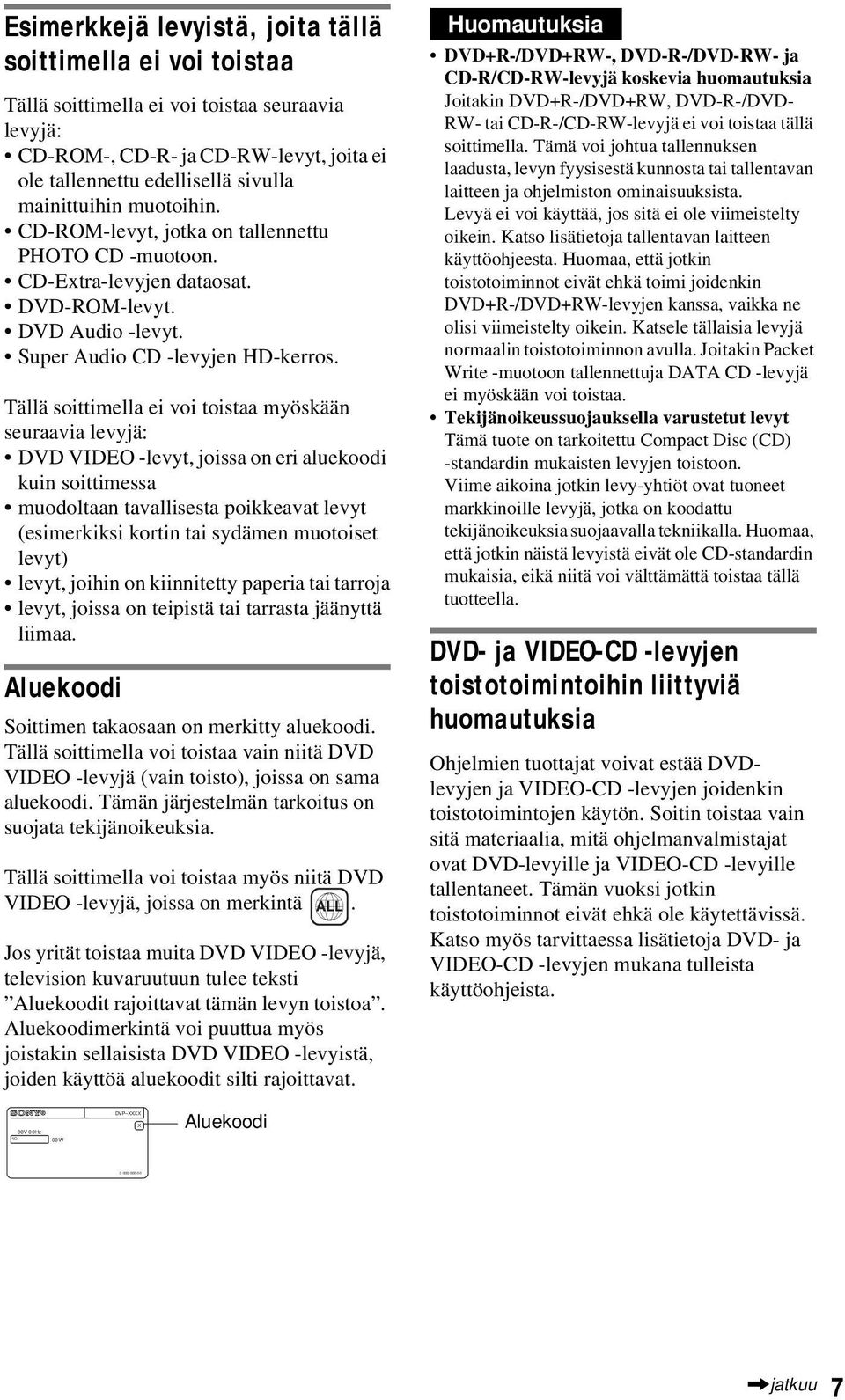

7 NO Esimerkkejä levyistä, joita tällä soittimella ei voi toistaa Tällä soittimella ei voi toistaa seuraavia levyjä: CD-ROM-, CD-R- ja CD-RW-levyt, joita ei ole tallennettu edellisellä sivulla mainittuihin muotoihin. CD-ROM-levyt, jotka on tallennettu PHOTO CD -muotoon. CD-Extra-levyjen dataosat. DVD-ROM-levyt. DVD Audio -levyt. Super Audio CD -levyjen HD-kerros. Tällä soittimella ei voi toistaa myöskään seuraavia levyjä: DVD VIDEO -levyt, joissa on eri aluekoodi kuin soittimessa muodoltaan tavallisesta poikkeavat levyt (esimerkiksi kortin tai sydämen muotoiset levyt) levyt, joihin on kiinnitetty paperia tai tarroja levyt, joissa on teipistä tai tarrasta jäänyttä liimaa. Aluekoodi Soittimen takaosaan on merkitty aluekoodi. Tällä soittimella voi toistaa vain niitä DVD VIDEO -levyjä (vain toisto), joissa on sama aluekoodi. Tämän järjestelmän tarkoitus on suojata tekijänoikeuksia. Tällä soittimella voi toistaa myös niitä DVD VIDEO -levyjä, joissa on merkintä. ALL Jos yrität toistaa muita DVD VIDEO -levyjä, television kuvaruutuun tulee teksti Aluekoodit rajoittavat tämän levyn toistoa. Aluekoodimerkintä voi puuttua myös joistakin sellaisista DVD VIDEO -levyistä, joiden käyttöä aluekoodit silti rajoittavat. Huomautuksia DVD+R-/DVD+RW-, DVD-R-/DVD-RW- ja CD-R/CD-RW-levyjä koskevia huomautuksia Joitakin DVD+R-/DVD+RW, DVD-R-/DVD- RW- tai CD-R-/CD-RW-levyjä ei voi toistaa tällä soittimella. Tämä voi johtua tallennuksen laadusta, levyn fyysisestä kunnosta tai tallentavan laitteen ja ohjelmiston ominaisuuksista. Levyä ei voi käyttää, jos sitä ei ole viimeistelty oikein. Katso lisätietoja tallentavan laitteen käyttöohjeesta. Huomaa, että jotkin toistotoiminnot eivät ehkä toimi joidenkin DVD+R-/DVD+RW-levyjen kanssa, vaikka ne olisi viimeistelty oikein. Katsele tällaisia levyjä normaalin toistotoiminnon avulla. Joitakin Packet Write -muotoon tallennettuja DATA CD -levyjä ei myöskään voi toistaa. Tekijänoikeussuojauksella varustetut levyt Tämä tuote on tarkoitettu Compact Disc (CD) -standardin mukaisten levyjen toistoon. Viime aikoina jotkin levy-yhtiöt ovat tuoneet markkinoille levyjä, jotka on koodattu tekijänoikeuksia suojaavalla tekniikalla. Huomaa, että jotkin näistä levyistä eivät ole CD-standardin mukaisia, eikä niitä voi välttämättä toistaa tällä tuotteella. DVD- ja VIDEO-CD -levyjen toistotoimintoihin liittyviä huomautuksia Ohjelmien tuottajat voivat estää DVDlevyjen ja VIDEO-CD -levyjen joidenkin toistotoimintojen käytön. Soitin toistaa vain sitä materiaalia, mitä ohjelmanvalmistajat ovat DVD-levyille ja VIDEO-CD -levyille tallentaneet. Tämän vuoksi jotkin toistotoiminnot eivät ehkä ole käytettävissä. Katso myös tarvittaessa lisätietoja DVD- ja VIDEO-CD -levyjen mukana tulleista käyttöohjeista. 00V 00Hz 00W DVP XXXX X Aluekoodi,jatkuu 7

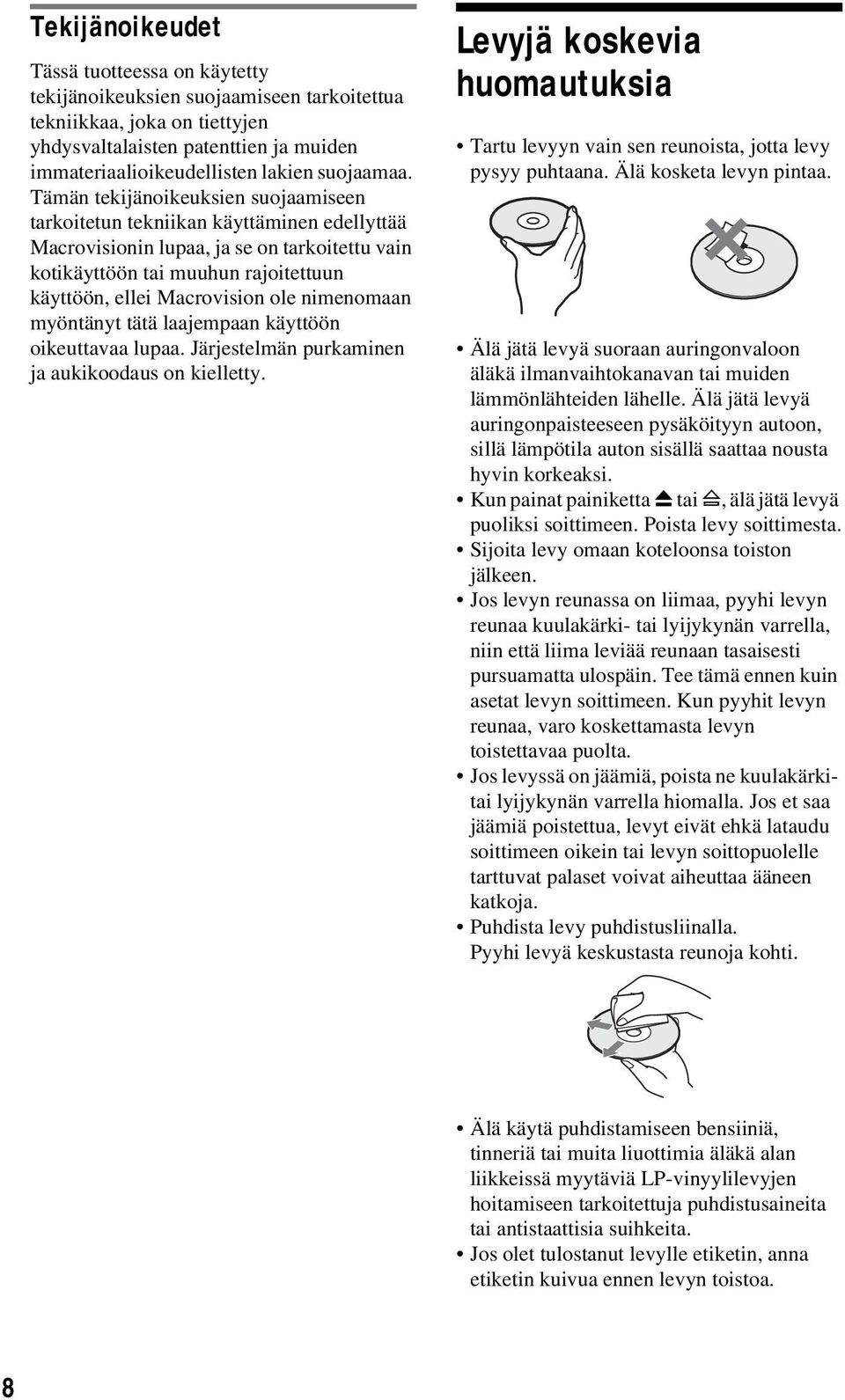

8 Tekijänoikeudet Tässä tuotteessa on käytetty tekijänoikeuksien suojaamiseen tarkoitettua tekniikkaa, joka on tiettyjen yhdysvaltalaisten patenttien ja muiden immateriaalioikeudellisten lakien suojaamaa. Tämän tekijänoikeuksien suojaamiseen tarkoitetun tekniikan käyttäminen edellyttää Macrovisionin lupaa, ja se on tarkoitettu vain kotikäyttöön tai muuhun rajoitettuun käyttöön, ellei Macrovision ole nimenomaan myöntänyt tätä laajempaan käyttöön oikeuttavaa lupaa. Järjestelmän purkaminen ja aukikoodaus on kielletty. Levyjä koskevia huomautuksia Tartu levyyn vain sen reunoista, jotta levy pysyy puhtaana. Älä kosketa levyn pintaa. Älä jätä levyä suoraan auringonvaloon äläkä ilmanvaihtokanavan tai muiden lämmönlähteiden lähelle. Älä jätä levyä auringonpaisteeseen pysäköityyn autoon, sillä lämpötila auton sisällä saattaa nousta hyvin korkeaksi. Kun painat painiketta Z tai A, älä jätä levyä puoliksi soittimeen. Poista levy soittimesta. Sijoita levy omaan koteloonsa toiston jälkeen. Jos levyn reunassa on liimaa, pyyhi levyn reunaa kuulakärki- tai lyijykynän varrella, niin että liima leviää reunaan tasaisesti pursuamatta ulospäin. Tee tämä ennen kuin asetat levyn soittimeen. Kun pyyhit levyn reunaa, varo koskettamasta levyn toistettavaa puolta. Jos levyssä on jäämiä, poista ne kuulakärkitai lyijykynän varrella hiomalla. Jos et saa jäämiä poistettua, levyt eivät ehkä lataudu soittimeen oikein tai levyn soittopuolelle tarttuvat palaset voivat aiheuttaa ääneen katkoja. Puhdista levy puhdistusliinalla. Pyyhi levyä keskustasta reunoja kohti. Älä käytä puhdistamiseen bensiiniä, tinneriä tai muita liuottimia äläkä alan liikkeissä myytäviä LP-vinyylilevyjen hoitamiseen tarkoitettuja puhdistusaineita tai antistaattisia suihkeita. Jos olet tulostanut levylle etiketin, anna etiketin kuivua ennen levyn toistoa. 8

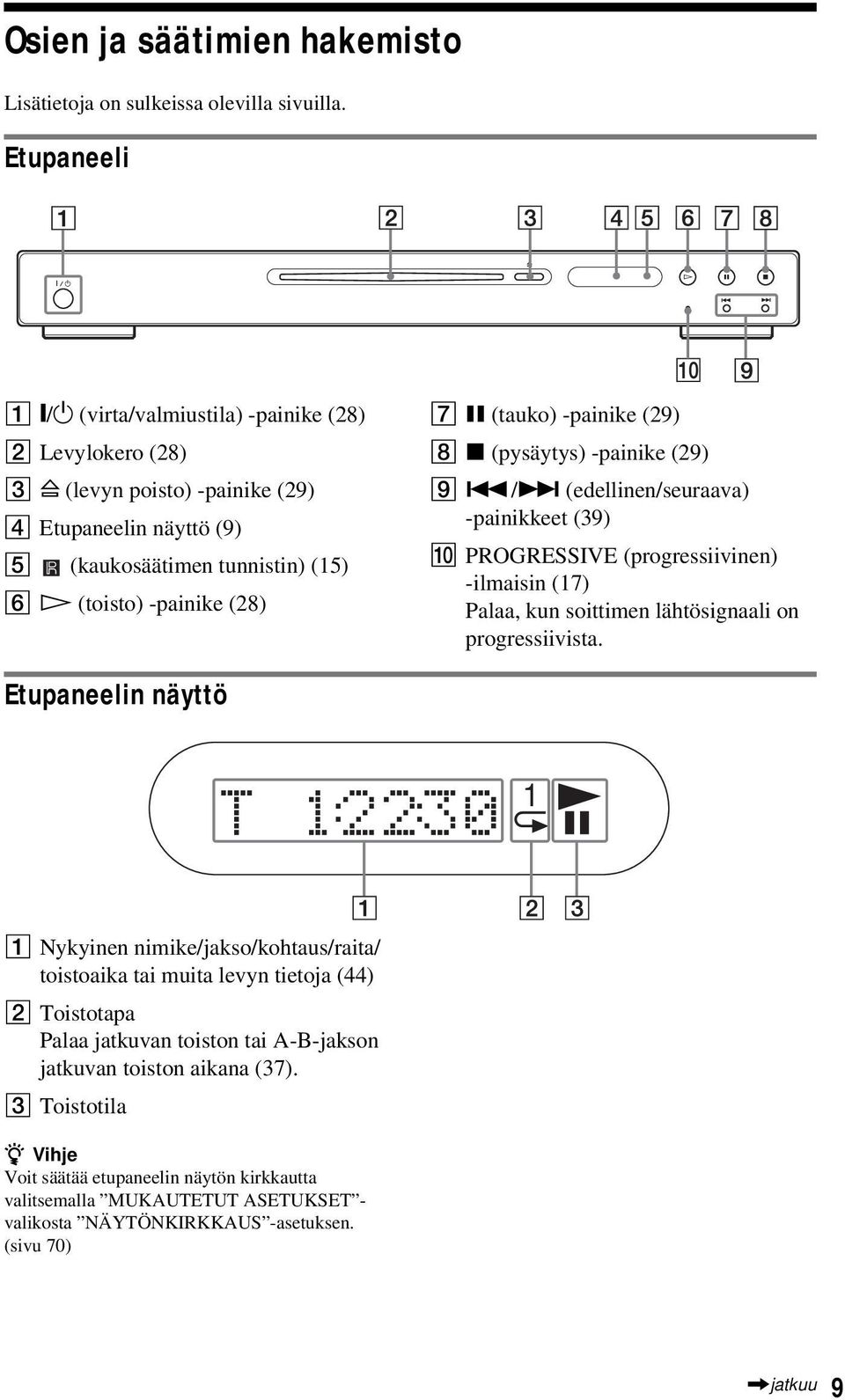

9 Osien ja säätimien hakemisto Lisätietoja on sulkeissa olevilla sivuilla. Etupaneeli A [/1 (virta/valmiustila) -painike (28) B Levylokero (28) C A (levyn poisto) -painike (29) D Etupaneelin näyttö (9) E (kaukosäätimen tunnistin) (15) F H (toisto) -painike (28) G X (tauko) -painike (29) H x (pysäytys) -painike (29) I./> (edellinen/seuraava) -painikkeet (39) J PROGRESSIVE (progressiivinen) -ilmaisin (17) Palaa, kun soittimen lähtösignaali on progressiivista. Etupaneelin näyttö 1 A Nykyinen nimike/jakso/kohtaus/raita/ toistoaika tai muita levyn tietoja (44) B Toistotapa Palaa jatkuvan toiston tai A-B-jakson jatkuvan toiston aikana (37). C Toistotila z Vihje Voit säätää etupaneelin näytön kirkkautta valitsemalla MUKAUTETUT ASETUKSET - valikosta NÄYTÖNKIRKKAUS -asetuksen. (sivu 70),jatkuu 9

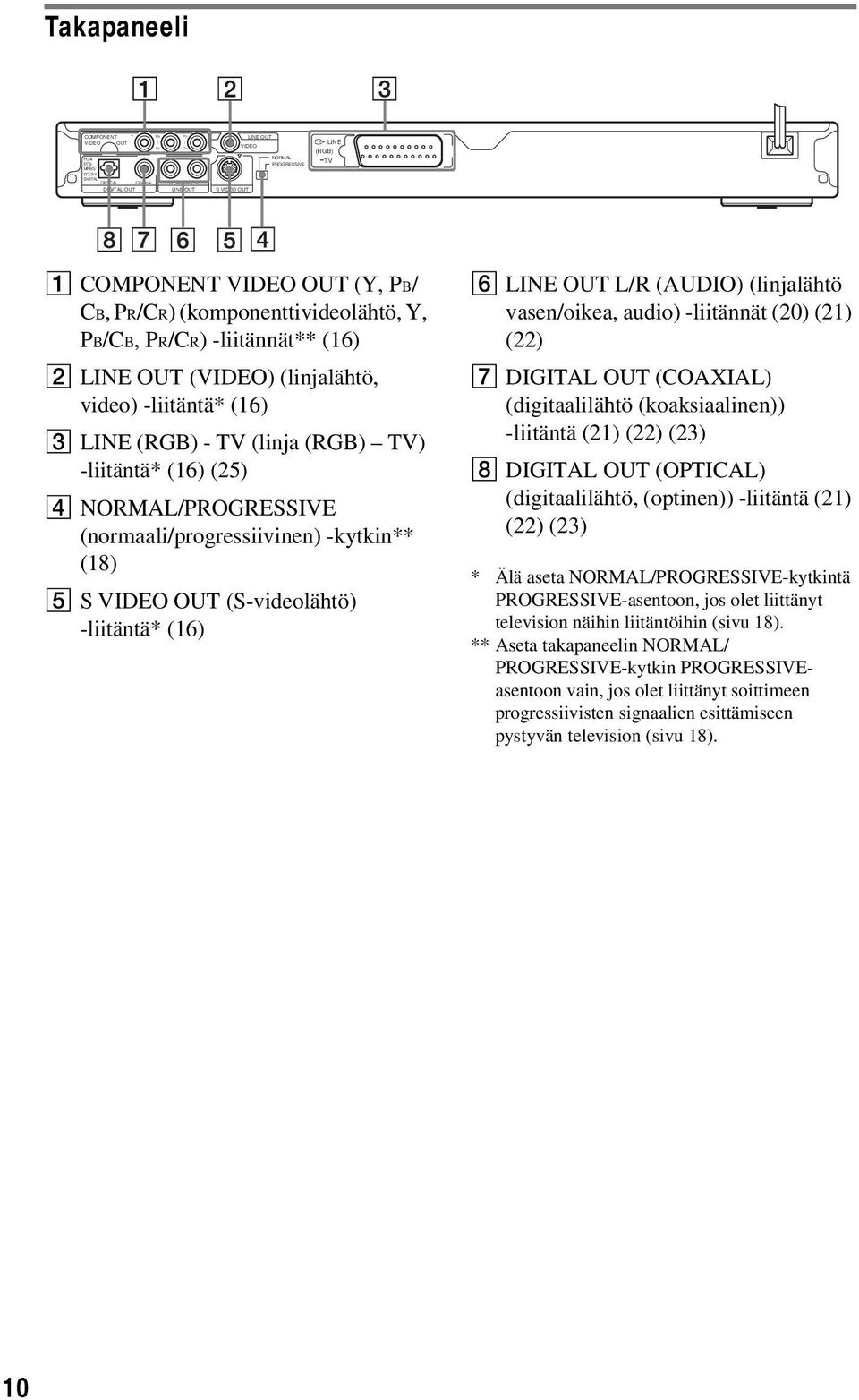

10 PCM/ DTS/ MPEG/ DOLBY DIGITAL OPTICAL Y COAXIAL PB / CB PR / CR Takapaneeli COMPONENT VIDEO OUT DIGITAL OUT R AUDIO L LINE OUT LINE OUT VIDEO NORMAL PROGRESSIVE S VIDEO OUT LINE (RGB) TV A COMPONENT VIDEO OUT (Y, PB/ CB, PR/CR) (komponenttivideolähtö, Y, PB/CB, PR/CR) -liitännät** (16) B LINE OUT (VIDEO) (linjalähtö, video) -liitäntä* (16) C LINE (RGB) - TV (linja (RGB) TV) -liitäntä* (16) (25) D NORMAL/PROGRESSIVE (normaali/progressiivinen) -kytkin** (18) E S VIDEO OUT (S-videolähtö) -liitäntä* (16) F LINE OUT L/R (AUDIO) (linjalähtö vasen/oikea, audio) -liitännät (20) (21) (22) G DIGITAL OUT (COAXIAL) (digitaalilähtö (koaksiaalinen)) -liitäntä (21) (22) (23) H DIGITAL OUT (OPTICAL) (digitaalilähtö, (optinen)) -liitäntä (21) (22) (23) * Älä aseta NORMAL/PROGRESSIVE-kytkintä PROGRESSIVE-asentoon, jos olet liittänyt television näihin liitäntöihin (sivu 18). ** Aseta takapaneelin NORMAL/ PROGRESSIVE-kytkin PROGRESSIVEasentoon vain, jos olet liittänyt soittimeen progressiivisten signaalien esittämiseen pystyvän television (sivu 18). 10

11 Kaukosäädin A TV [/1 (virta/valmiustila) -painike (64) B Z (levyn poisto) -painike (29) C Numeropainikkeet (31) Numeropainikkeessa 5 on kohopiste.* D CLEAR (asetuksen peruutus) -painike (34) E (tekstitys) -painike (49) F (ääni) -painike (46) G./> (edellinen/seuraava) -painikkeet (29) H m/m (selaus/hidastus) -painikkeet (40) I X (tauko) -painike (29) J H (toisto) -painike (28) H-painikkeessa on kohopiste.* K C/X/x/c-painikkeet (31) L DISPLAY (näyttö) -painike (12) M TOP MENU (päävalikko) -painike (31) N [/1 (virta/valmiustila) -painike (28) O 2 (äänenvoimakkuus) +/ -painikkeet (64) +-painikkeessa on kohopiste.* P t (TV/video) (televisio/video) -painike (64) Q TIME/TEXT (aika/teksti) -painike (43) R PICTURE MODE (kuvansäätötila) -painike (50) S (kulma) -painike (49) T SUR (tilaääni) -painike (47) U PICTURE NAVI (kuvanavigointi) -painike (42, 55) V ZOOM (zoomaus) -painike (29, 55) W (välitön siirto eteenpäin / askellus) -painike (29, 40) X (välitön uudelleentoisto / askellus) -painike (29, 40) Y x (pysäytys) -painike (29) Z ENTER (syöttö) -painike (25) wj O RETURN (paluu) -painike (29) wk MENU (valikko) -painike (31) (54) * Käytä kohopistettä apunasi kiintopisteenä käyttäessäsi soitinta. 11

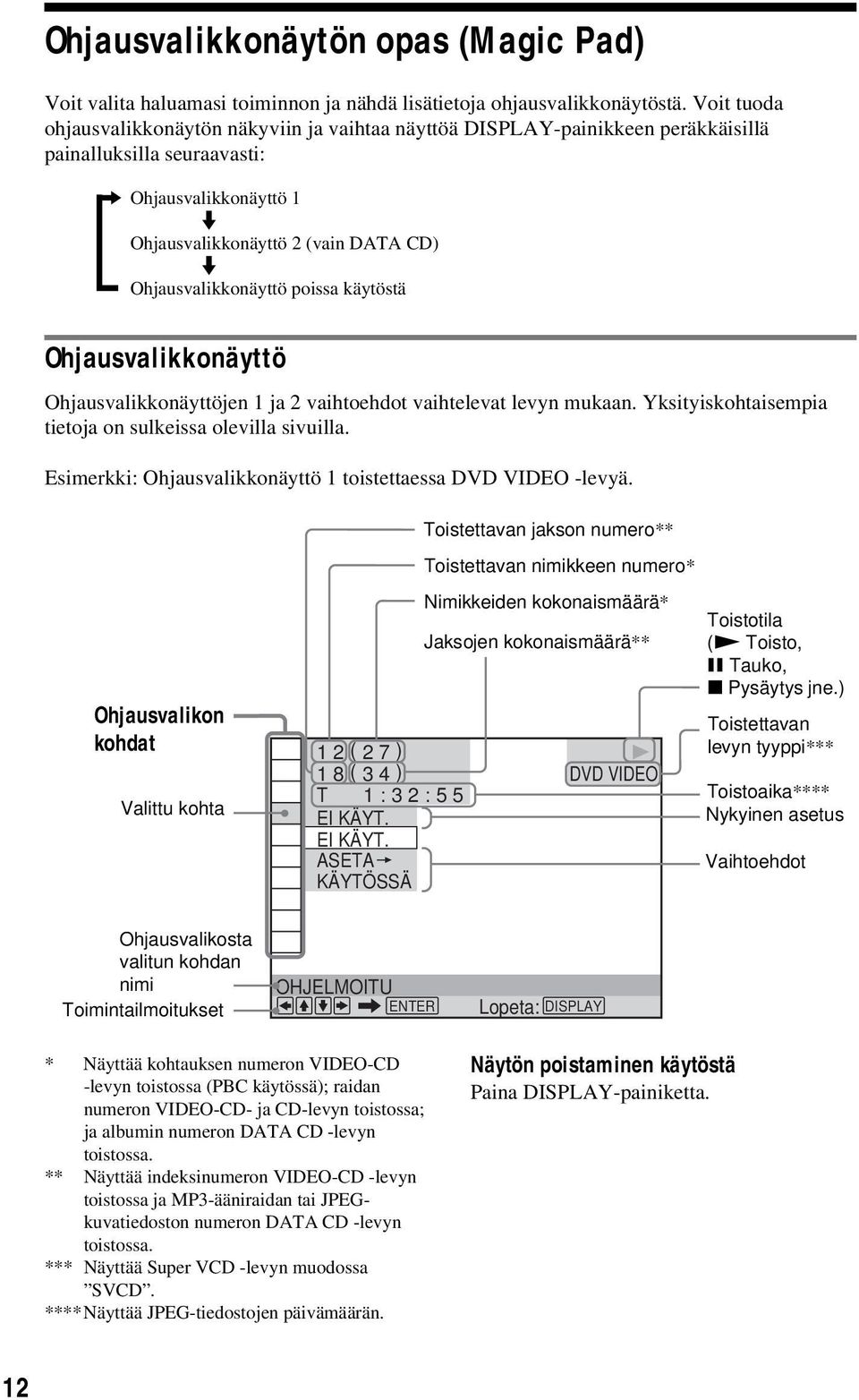

12 Ohjausvalikkonäytön opas (Magic Pad) Voit valita haluamasi toiminnon ja nähdä lisätietoja ohjausvalikkonäytöstä. Voit tuoda ohjausvalikkonäytön näkyviin ja vaihtaa näyttöä DISPLAY-painikkeen peräkkäisillä painalluksilla seuraavasti:, Ohjausvalikkonäyttö 1 m Ohjausvalikkonäyttö 2 (vain DATA CD) m Ohjausvalikkonäyttö poissa käytöstä Ohjausvalikkonäyttö Ohjausvalikkonäyttöjen 1 ja 2 vaihtoehdot vaihtelevat levyn mukaan. Yksityiskohtaisempia tietoja on sulkeissa olevilla sivuilla. Esimerkki: Ohjausvalikkonäyttö 1 toistettaessa DVD VIDEO -levyä. Toistettavan jakson numero** Toistettavan nimikkeen numero* Ohjausvalikon kohdat Valittu kohta 1 2 ( 2 7 ) 1 8 ( 3 4 ) T 1 : 3 2 : 5 5 EI KÄYT. EI KÄYT. ASETA KÄYTÖSSÄ Nimikkeiden kokonaismäärä* Jaksojen kokonaismäärä** PLAY DVD VIDEO Toistotila (N Toisto, X Tauko, x Pysäytys jne.) Toistettavan levyn tyyppi*** Toistoaika**** Nykyinen asetus Vaihtoehdot Ohjausvalikosta valitun kohdan nimi Toimintailmoitukset OHJELMOITU ENTER Lopeta: DISPLAY * Näyttää kohtauksen numeron VIDEO-CD -levyn toistossa (PBC käytössä); raidan numeron VIDEO-CD- ja CD-levyn toistossa; ja albumin numeron DATA CD -levyn toistossa. ** Näyttää indeksinumeron VIDEO-CD -levyn toistossa ja MP3-ääniraidan tai JPEGkuvatiedoston numeron DATA CD -levyn toistossa. *** Näyttää Super VCD -levyn muodossa SVCD. ****Näyttää JPEG-tiedostojen päivämäärän. Näytön poistaminen käytöstä Paina DISPLAY-painiketta. 12

13 Ohjausvalikkonäytön kohtien luettelo Kohta Kohdan nimi, toiminto, asianomaisen levyn tyyppi NIMIKE (sivu 40) / KOHTAUS (sivu 40) / RAITA (sivu 40) Valitse toistettava nimike, kohtaus tai raita. JAKSO (sivu 40) / INDEKSI (sivu 40) Valitse toistettava jakso tai indeksi. RAITA (sivu 40) Valitse toistettava raita. ORIGINAL/PLAY LIST (sivu 32) Valitse toistettavien nimikkeiden tyyppi (DVD-RW): alkuperäinen (ORIGINAL) tai muokattu toistoluettelo (PLAY LIST). AIKA/TEKSTI (sivu 40) Tarkista kulunut ja jäljellä oleva toistoaika. Anna aikakoodi kuva- ja musiikkihakua varten. Tuo näkyviin DVD- tai CD-tekstitiedot tai DATA CD -levyn raidan nimi. OHJELMOITU (sivu 34) Valitse, missä järjestyksessä haluat toistaa nimikkeet, jaksot tai raidat. SATUNNAINEN (sivu 36) Toista nimikkeet, jaksot tai raidat sattumanvaraisessa järjestyksessä. TOISTUVA (sivu 37) Toista toistuvasti koko levyä (kaikkia nimikkeitä, raitoja tai albumeita) tai yhtä nimikettä, jaksoa, raitaa tai albumia. A-B TOISTUVA (sivu 38) Määritä osa, jota haluat soittimen toistavan jatkuvasti. TERÄVYYS (sivu 51) Terävöittää kuvaa korostamalla kuvassa olevia ääriviivoja. KÄYTÖNVALVONTA (sivu 60) Voit rajoittaa soittimen käyttöä. ASETUKSET (sivu 66) PIKA-asetukset (sivu 24) Pika-asetusten avulla voit valita kuvaruutunäytön kielen, television kuvasuhteen ja äänilähtösignaalin. MUKAUTETTU-asetukset Pika-asetusten lisäksi voit muuttaa monia muita asetuksia. NOLLAUS Palauttaa ASETUKSET -valikon asetukset oletusasetusten mukaisiksi. ALBUMI (sivu 53) Valitsee toistettavan albumin. TIEDOSTO (sivu 40) Valitsee toistettavan JPEG-kuvan. PÄIVÄMÄÄRÄ (sivu 55) Näyttää digitaalikameralla otetun kuvan kuvauspäivämäärän. VAIHTOVÄLI (sivu 58) Määrittää, miten pitkään kukin kuva on näkyvissä.,jatkuu 13

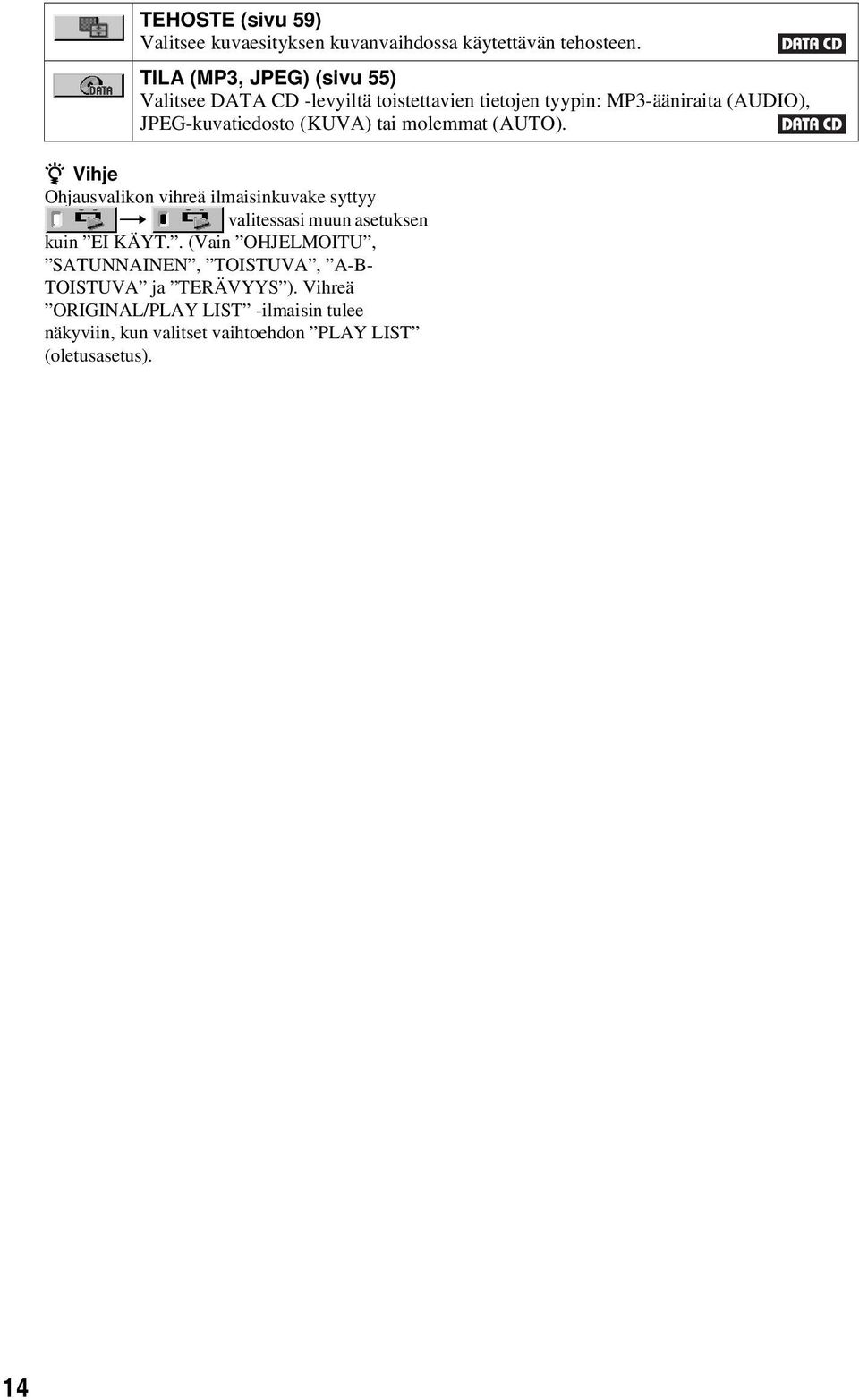

14 TEHOSTE (sivu 59) Valitsee kuvaesityksen kuvanvaihdossa käytettävän tehosteen. TILA (MP3, JPEG) (sivu 55) Valitsee DATA CD -levyiltä toistettavien tietojen tyypin: MP3-ääniraita (AUDIO), JPEG-kuvatiedosto (KUVA) tai molemmat (AUTO). z Vihje Ohjausvalikon vihreä ilmaisinkuvake syttyy t valitessasi muun asetuksen kuin EI KÄYT.. (Vain OHJELMOITU, SATUNNAINEN, TOISTUVA, A-B- TOISTUVA ja TERÄVYYS ). Vihreä ORIGINAL/PLAY LIST -ilmaisin tulee näkyviin, kun valitset vaihtoehdon PLAY LIST (oletusasetus). 14

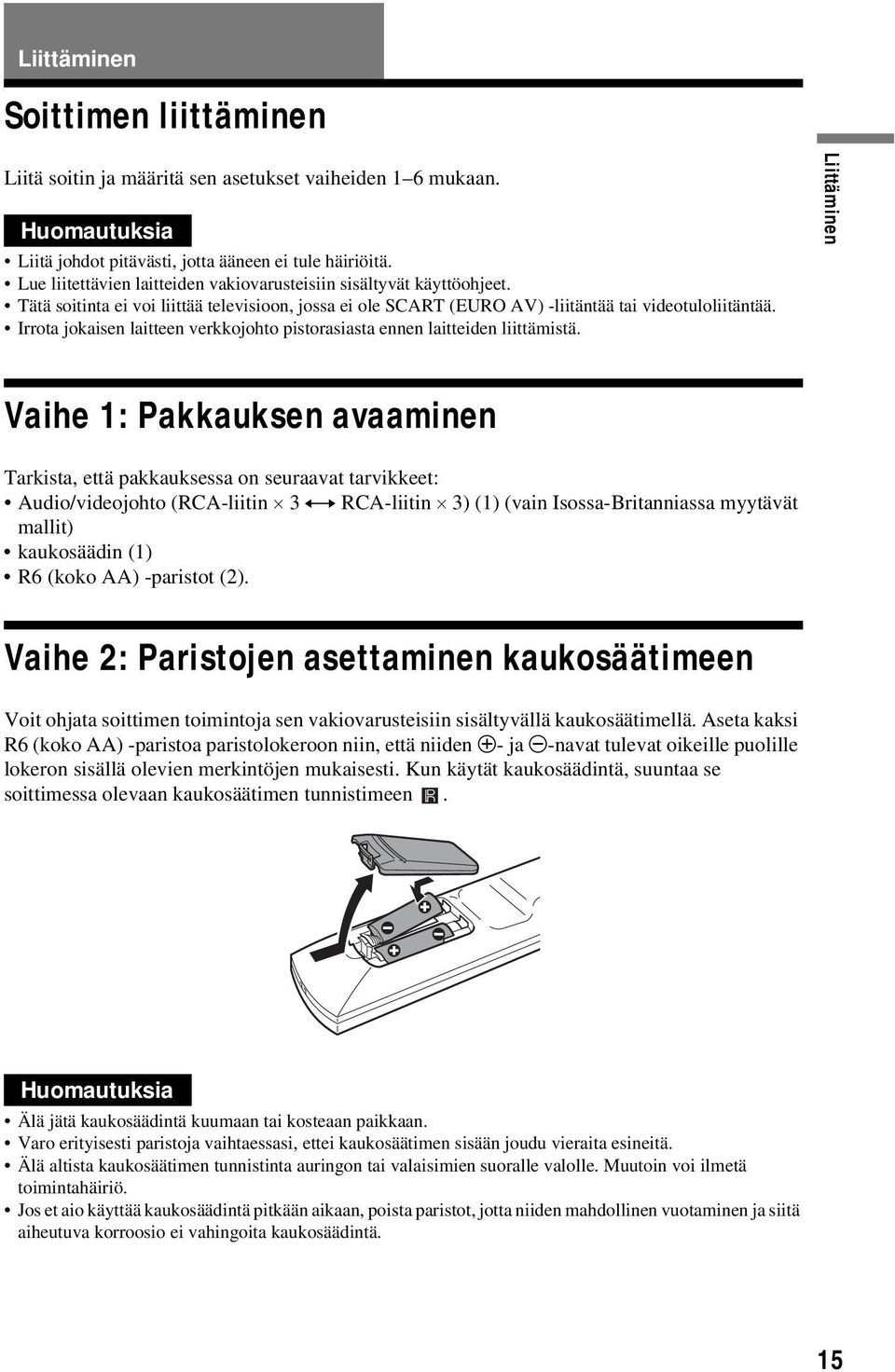

15 Liittäminen Soittimen liittäminen Liitä soitin ja määritä sen asetukset vaiheiden 1 6 mukaan. Huomautuksia Liitä johdot pitävästi, jotta ääneen ei tule häiriöitä. Lue liitettävien laitteiden vakiovarusteisiin sisältyvät käyttöohjeet. Tätä soitinta ei voi liittää televisioon, jossa ei ole SCART (EURO AV) -liitäntää tai videotuloliitäntää. Irrota jokaisen laitteen verkkojohto pistorasiasta ennen laitteiden liittämistä. Liittäminen Vaihe 1: Pakkauksen avaaminen Tarkista, että pakkauksessa on seuraavat tarvikkeet: Audio/videojohto (RCA-liitin 3 y RCA-liitin 3) (1) (vain Isossa-Britanniassa myytävät mallit) kaukosäädin (1) R6 (koko AA) -paristot (2). Vaihe 2: Paristojen asettaminen kaukosäätimeen Voit ohjata soittimen toimintoja sen vakiovarusteisiin sisältyvällä kaukosäätimellä. Aseta kaksi R6 (koko AA) -paristoa paristolokeroon niin, että niiden 3- ja #-navat tulevat oikeille puolille lokeron sisällä olevien merkintöjen mukaisesti. Kun käytät kaukosäädintä, suuntaa se soittimessa olevaan kaukosäätimen tunnistimeen. Huomautuksia Älä jätä kaukosäädintä kuumaan tai kosteaan paikkaan. Varo erityisesti paristoja vaihtaessasi, ettei kaukosäätimen sisään joudu vieraita esineitä. Älä altista kaukosäätimen tunnistinta auringon tai valaisimien suoralle valolle. Muutoin voi ilmetä toimintahäiriö. Jos et aio käyttää kaukosäädintä pitkään aikaan, poista paristot, jotta niiden mahdollinen vuotaminen ja siitä aiheutuva korroosio ei vahingoita kaukosäädintä. 15

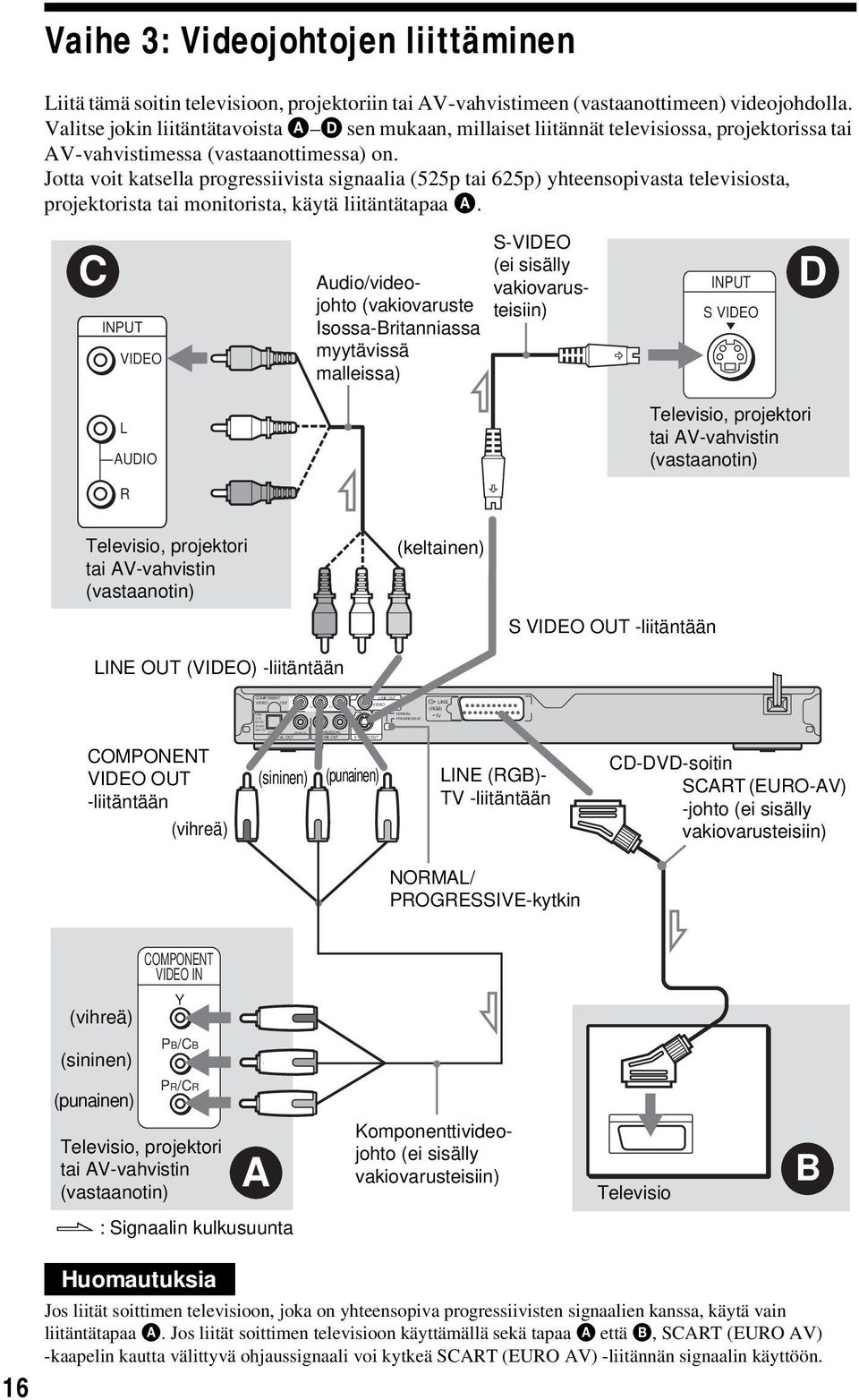

16 COMPONENT VIDEO OUT PCM/ DTS/ MPEG/ DOLBY DIGITAL OPTICAL COAXIAL DIGITAL OUT Y PB / CB PR / CR R AUDIO L LINE OUT S VIDEO OUT LINE OUT VIDEO NORMAL PROGRESSIVE Vaihe 3: Videojohtojen liittäminen Liitä tämä soitin televisioon, projektoriin tai AV-vahvistimeen (vastaanottimeen) videojohdolla. Valitse jokin liitäntätavoista A D sen mukaan, millaiset liitännät televisiossa, projektorissa tai AV-vahvistimessa (vastaanottimessa) on. Jotta voit katsella progressiivista signaalia (525p tai 625p) yhteensopivasta televisiosta, projektorista tai monitorista, käytä liitäntätapaa A. C INPUT VIDEO Audio/videojohto (vakiovaruste Isossa-Britanniassa myytävissä malleissa) S-VIDEO (ei sisälly vakiovarusteisiin) INPUT S VIDEO D L AUDIO Televisio, projektori tai AV-vahvistin (vastaanotin) R Televisio, projektori tai AV-vahvistin (vastaanotin) (keltainen) S VIDEO OUT -liitäntään LINE OUT (VIDEO) -liitäntään COMPONENT VIDEO OUT -liitäntään (vihreä) (sininen) (punainen) LINE (RGB) TV LINE (RGB)- TV -liitäntään CD-DVD-soitin SCART (EURO-AV) -johto (ei sisälly vakiovarusteisiin) NORMAL/ PROGRESSIVE-kytkin COMPONENT VIDEO IN (vihreä) Y (sininen) PB/CB (punainen) PR/CR Televisio, projektori tai AV-vahvistin (vastaanotin) A Komponenttivideojohto (ei sisälly vakiovarusteisiin) Televisio B l : Signaalin kulkusuunta 16 Huomautuksia Jos liität soittimen televisioon, joka on yhteensopiva progressiivisten signaalien kanssa, käytä vain liitäntätapaa A. Jos liität soittimen televisioon käyttämällä sekä tapaa A että B, SCART (EURO AV) -kaapelin kautta välittyvä ohjaussignaali voi kytkeä SCART (EURO AV) -liitännän signaalin käyttöön.

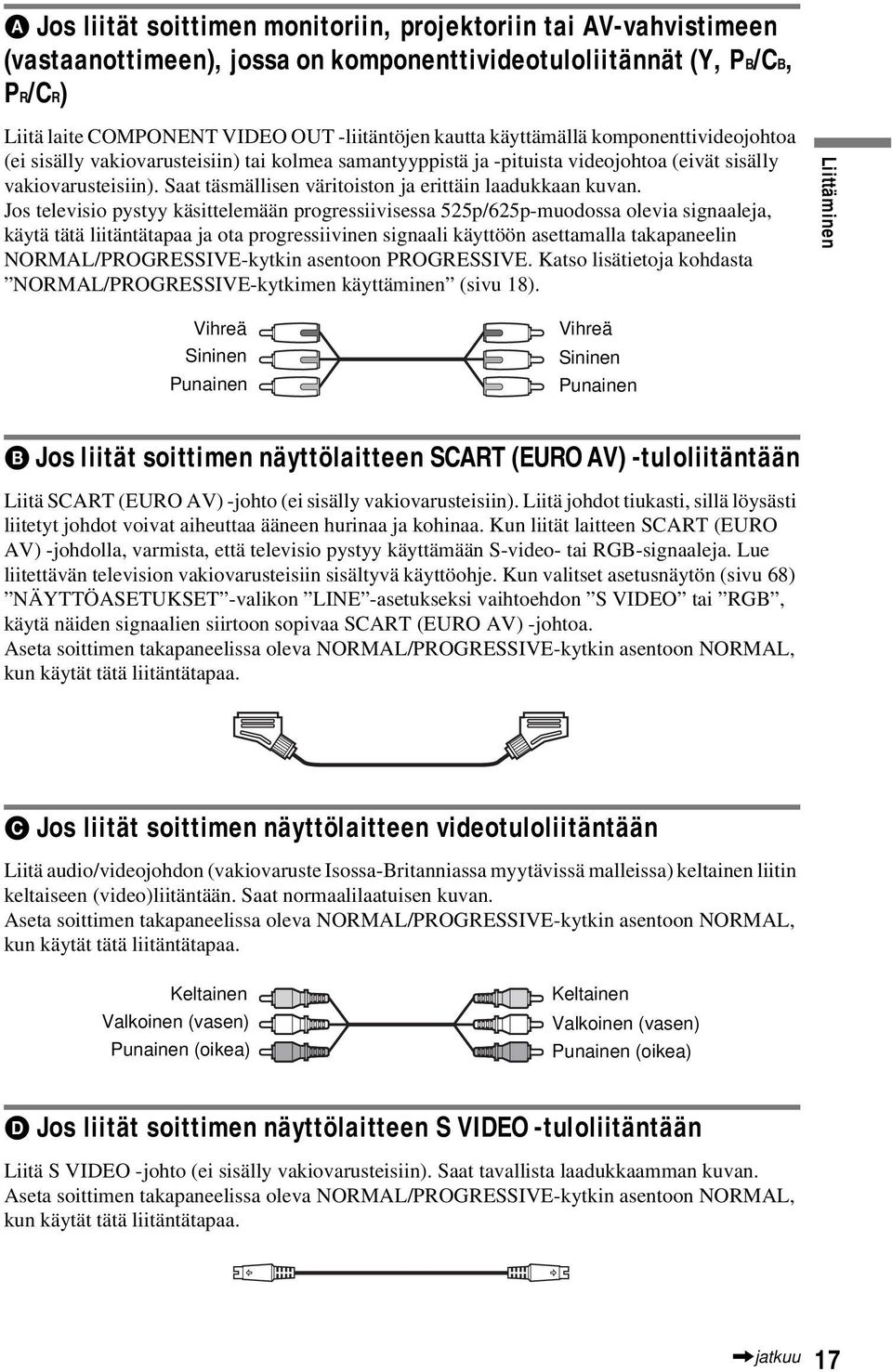

17 A Jos liität soittimen monitoriin, projektoriin tai AV-vahvistimeen (vastaanottimeen), jossa on komponenttivideotuloliitännät (Y, PB/CB, PR/CR) Liitä laite COMPONENT VIDEO OUT -liitäntöjen kautta käyttämällä komponenttivideojohtoa (ei sisälly vakiovarusteisiin) tai kolmea samantyyppistä ja -pituista videojohtoa (eivät sisälly vakiovarusteisiin). Saat täsmällisen väritoiston ja erittäin laadukkaan kuvan. Jos televisio pystyy käsittelemään progressiivisessa 525p/625p-muodossa olevia signaaleja, käytä tätä liitäntätapaa ja ota progressiivinen signaali käyttöön asettamalla takapaneelin NORMAL/PROGRESSIVE-kytkin asentoon PROGRESSIVE. Katso lisätietoja kohdasta NORMAL/PROGRESSIVE-kytkimen käyttäminen (sivu 18). Liittäminen Vihreä Sininen Punainen Vihreä Sininen Punainen B Jos liität soittimen näyttölaitteen SCART (EURO AV) -tuloliitäntään Liitä SCART (EURO AV) -johto (ei sisälly vakiovarusteisiin). Liitä johdot tiukasti, sillä löysästi liitetyt johdot voivat aiheuttaa ääneen hurinaa ja kohinaa. Kun liität laitteen SCART (EURO AV) -johdolla, varmista, että televisio pystyy käyttämään S-video- tai RGB-signaaleja. Lue liitettävän television vakiovarusteisiin sisältyvä käyttöohje. Kun valitset asetusnäytön (sivu 68) NÄYTTÖASETUKSET -valikon LINE -asetukseksi vaihtoehdon S VIDEO tai RGB, käytä näiden signaalien siirtoon sopivaa SCART (EURO AV) -johtoa. Aseta soittimen takapaneelissa oleva NORMAL/PROGRESSIVE-kytkin asentoon NORMAL, kun käytät tätä liitäntätapaa. C Jos liität soittimen näyttölaitteen videotuloliitäntään Liitä audio/videojohdon (vakiovaruste Isossa-Britanniassa myytävissä malleissa) keltainen liitin keltaiseen (video)liitäntään. Saat normaalilaatuisen kuvan. Aseta soittimen takapaneelissa oleva NORMAL/PROGRESSIVE-kytkin asentoon NORMAL, kun käytät tätä liitäntätapaa. Keltainen Valkoinen (vasen) Punainen (oikea) Keltainen Valkoinen (vasen) Punainen (oikea) D Jos liität soittimen näyttölaitteen S VIDEO -tuloliitäntään Liitä S VIDEO -johto (ei sisälly vakiovarusteisiin). Saat tavallista laadukkaamman kuvan. Aseta soittimen takapaneelissa oleva NORMAL/PROGRESSIVE-kytkin asentoon NORMAL, kun käytät tätä liitäntätapaa.,jatkuu 17

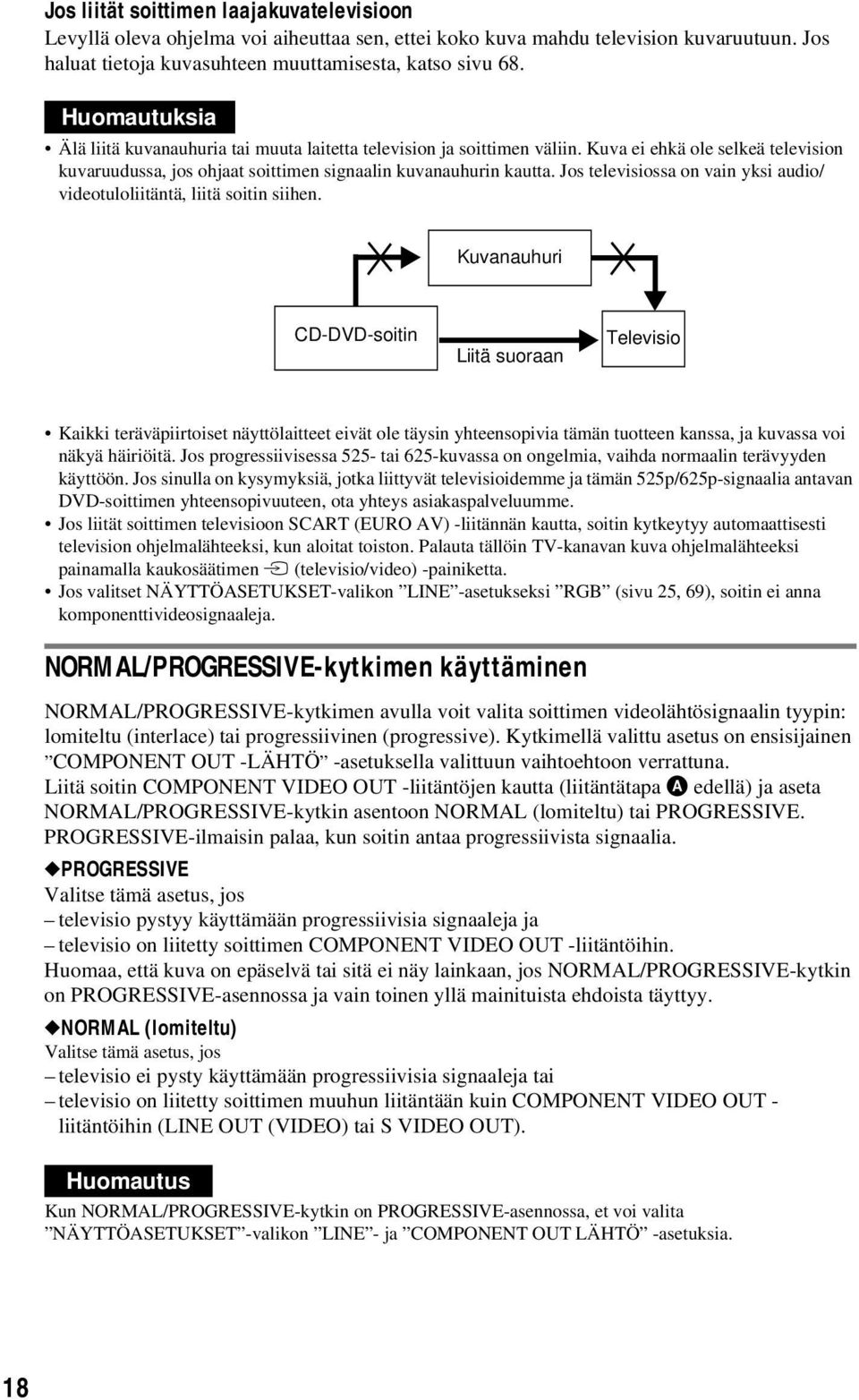

18 Jos liität soittimen laajakuvatelevisioon Levyllä oleva ohjelma voi aiheuttaa sen, ettei koko kuva mahdu television kuvaruutuun. Jos haluat tietoja kuvasuhteen muuttamisesta, katso sivu 68. Huomautuksia Älä liitä kuvanauhuria tai muuta laitetta television ja soittimen väliin. Kuva ei ehkä ole selkeä television kuvaruudussa, jos ohjaat soittimen signaalin kuvanauhurin kautta. Jos televisiossa on vain yksi audio/ videotuloliitäntä, liitä soitin siihen. Kuvanauhuri CD-DVD-soitin Liitä suoraan Televisio Kaikki teräväpiirtoiset näyttölaitteet eivät ole täysin yhteensopivia tämän tuotteen kanssa, ja kuvassa voi näkyä häiriöitä. Jos progressiivisessa 525- tai 625-kuvassa on ongelmia, vaihda normaalin terävyyden käyttöön. Jos sinulla on kysymyksiä, jotka liittyvät televisioidemme ja tämän 525p/625p-signaalia antavan DVD-soittimen yhteensopivuuteen, ota yhteys asiakaspalveluumme. Jos liität soittimen televisioon SCART (EURO AV) -liitännän kautta, soitin kytkeytyy automaattisesti television ohjelmalähteeksi, kun aloitat toiston. Palauta tällöin TV-kanavan kuva ohjelmalähteeksi painamalla kaukosäätimen t (televisio/video) -painiketta. Jos valitset NÄYTTÖASETUKSET-valikon LINE -asetukseksi RGB (sivu 25, 69), soitin ei anna komponenttivideosignaaleja. NORMAL/PROGRESSIVE-kytkimen käyttäminen NORMAL/PROGRESSIVE-kytkimen avulla voit valita soittimen videolähtösignaalin tyypin: lomiteltu (interlace) tai progressiivinen (progressive). Kytkimellä valittu asetus on ensisijainen COMPONENT OUT -LÄHTÖ -asetuksella valittuun vaihtoehtoon verrattuna. Liitä soitin COMPONENT VIDEO OUT -liitäntöjen kautta (liitäntätapa A edellä) ja aseta NORMAL/PROGRESSIVE-kytkin asentoon NORMAL (lomiteltu) tai PROGRESSIVE. PROGRESSIVE-ilmaisin palaa, kun soitin antaa progressiivista signaalia. PROGRESSIVE Valitse tämä asetus, jos televisio pystyy käyttämään progressiivisia signaaleja ja televisio on liitetty soittimen COMPONENT VIDEO OUT -liitäntöihin. Huomaa, että kuva on epäselvä tai sitä ei näy lainkaan, jos NORMAL/PROGRESSIVE-kytkin on PROGRESSIVE-asennossa ja vain toinen yllä mainituista ehdoista täyttyy. NORMAL (lomiteltu) Valitse tämä asetus, jos televisio ei pysty käyttämään progressiivisia signaaleja tai televisio on liitetty soittimen muuhun liitäntään kuin COMPONENT VIDEO OUT - liitäntöihin (LINE OUT (VIDEO) tai S VIDEO OUT). Huomautus Kun NORMAL/PROGRESSIVE-kytkin on PROGRESSIVE-asennossa, et voi valita NÄYTTÖASETUKSET -valikon LINE - ja COMPONENT OUT LÄHTÖ -asetuksia. 18

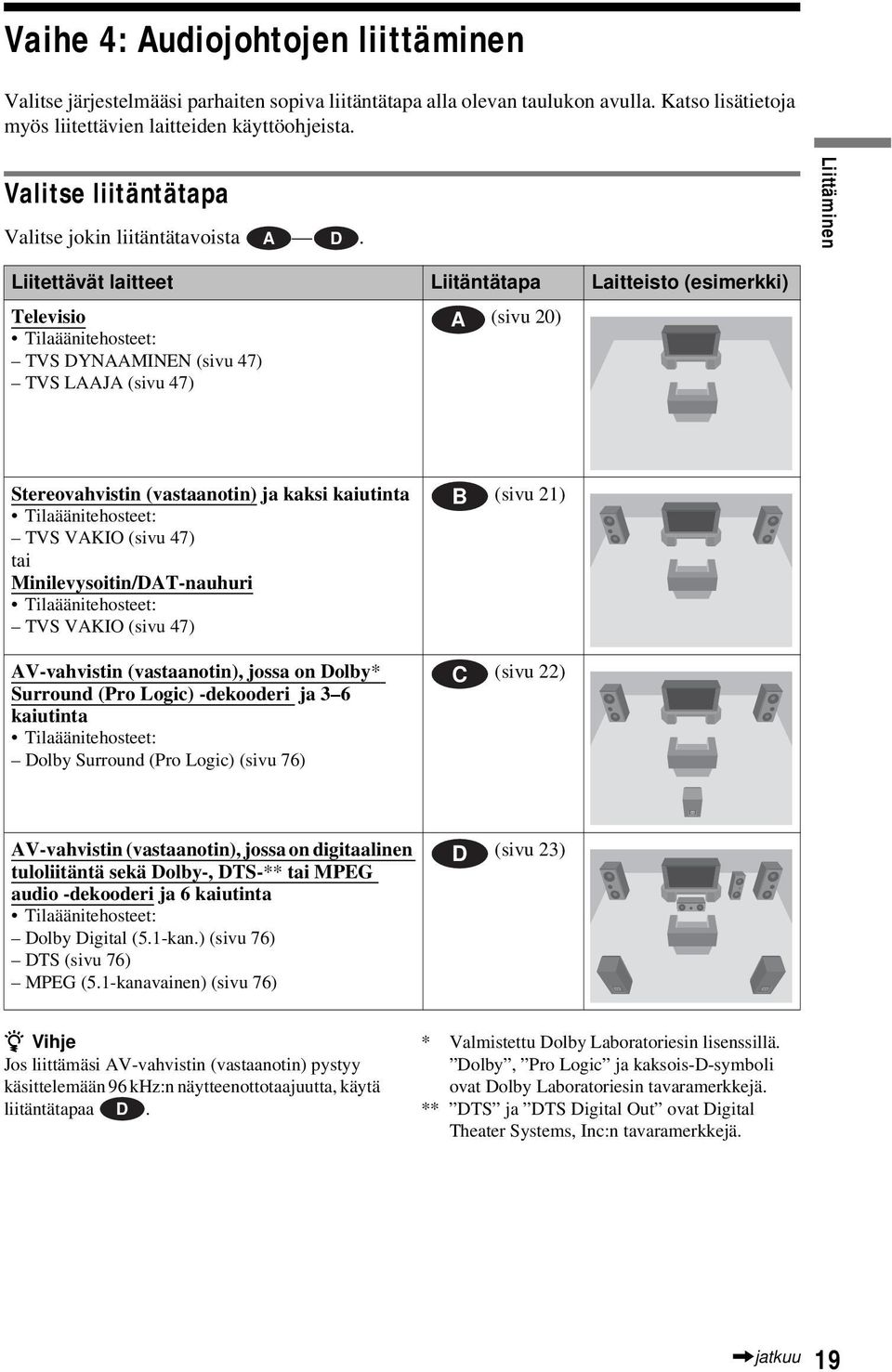

19 Vaihe 4: Audiojohtojen liittäminen Valitse järjestelmääsi parhaiten sopiva liitäntätapa alla olevan taulukon avulla. Katso lisätietoja myös liitettävien laitteiden käyttöohjeista. Valitse liitäntätapa Valitse jokin liitäntätavoista A D. Liittäminen Liitettävät laitteet Liitäntätapa Laitteisto (esimerkki) Televisio Tilaäänitehosteet: TVS DYNAAMINEN (sivu 47) TVS LAAJA (sivu 47) A (sivu 20) Stereovahvistin (vastaanotin) ja kaksi kaiutinta Tilaäänitehosteet: TVS VAKIO (sivu 47) tai Minilevysoitin/DAT-nauhuri Tilaäänitehosteet: TVS VAKIO (sivu 47) AV-vahvistin (vastaanotin), jossa on Dolby* Surround (Pro Logic) -dekooderi ja 3 6 kaiutinta Tilaäänitehosteet: Dolby Surround (Pro Logic) (sivu 76) B C (sivu 21) (sivu 22) AV-vahvistin (vastaanotin), jossa on digitaalinen tuloliitäntä sekä Dolby-, DTS-** tai MPEG audio -dekooderi ja 6 kaiutinta Tilaäänitehosteet: Dolby Digital (5.1-kan.) (sivu 76) DTS (sivu 76) MPEG (5.1-kanavainen) (sivu 76) D (sivu 23) z Vihje Jos liittämäsi AV-vahvistin (vastaanotin) pystyy käsittelemään 96 khz:n näytteenottotaajuutta, käytä liitäntätapaa D. * Valmistettu Dolby Laboratoriesin lisenssillä. Dolby, Pro Logic ja kaksois-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. ** DTS ja DTS Digital Out ovat Digital Theater Systems, Inc:n tavaramerkkejä.,jatkuu 19

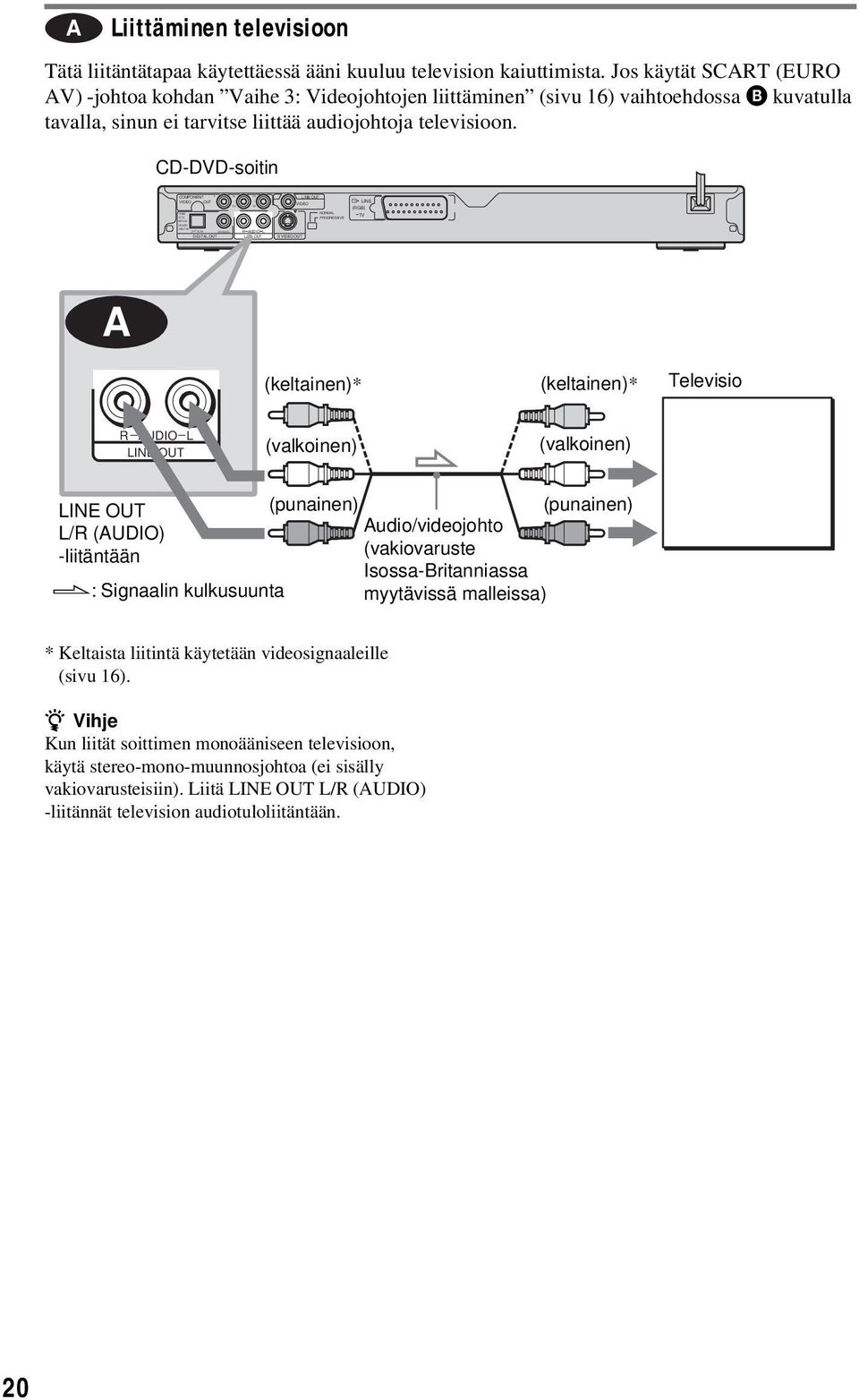

20 COMPONENT VIDEO OUT PCM/ DTS/ MPEG/ DOLBY DIGITAL OPTICAL COAXIAL DIGITAL OUT Y PB / CB PR CR R AUDIO L LINE OUT / S VIDEO OUT LINE OUT VIDEO NORMAL PROGRESSIVE A Liittäminen televisioon Tätä liitäntätapaa käytettäessä ääni kuuluu television kaiuttimista. Jos käytät SCART (EURO AV) -johtoa kohdan Vaihe 3: Videojohtojen liittäminen (sivu 16) vaihtoehdossa B kuvatulla tavalla, sinun ei tarvitse liittää audiojohtoja televisioon. CD-DVD-soitin LINE (RGB) TV A (keltainen)* (keltainen)* Televisio R AUDIO L LINE OUT (valkoinen) (valkoinen) LINE OUT (punainen) (punainen) L/R (AUDIO) Audio/videojohto -liitäntään (vakiovaruste Isossa-Britanniassa l: Signaalin kulkusuunta myytävissä malleissa) * Keltaista liitintä käytetään videosignaaleille (sivu 16). z Vihje Kun liität soittimen monoääniseen televisioon, käytä stereo-mono-muunnosjohtoa (ei sisälly vakiovarusteisiin). Liitä LINE OUT L/R (AUDIO) -liitännät television audiotuloliitäntään. 20

21 COMPONENT VIDEO OUT PCM/ DTS/ MPEG/ DOLBY DIGITAL OPTICAL COAXIAL DIGITAL OUT Y PB / CB PR / CR R AUDIO L LINE OUT S VIDEO OUT LINE OUT VIDEO NORMAL PROGRESSIVE B Liittäminen stereovahvistimeen (vastaanottimeen) ja kahteen kaiuttimeen / Liittäminen minilevysoittimeen tai DAT-nauhuriin Jos stereovahvistimessa (vastaanottimessa) on vain vasen (L) ja oikea (R) audiotuloliitäntä, käytä liitäntätapaa B-1. Jos vahvistimessa (vastaanottimessa) on digitaalinen tuloliitäntä tai liität soittimen minilevysoittimeen tai DAT-nauhuriin, käytä liitäntätapaa B-2. Tällöin voit liittää soittimen myös suoraan minilevysoittimeen tai DAT-nauhuriin käyttämättä stereovahvistinta (vastaanotinta). CD-DVD-soitin Liittäminen LINE (RGB) TV B-2 Optinen digitaalinen johto (ei sisälly vakiovarusteisiin) Poista liitännän suojus ennen liittämistä Stereoaudiojohto (ei sisälly vakiovarusteisiin) (valkoinen) B-1 PCM/ DTS/ MPEG/ DOLBY DIGITAL OPTICAL COAXIAL DIGITAL OUT tai tai (punainen) R AUDIO L LINE OUT DIGITAL OUT (COAXIAL tai OPTICAL) -liitäntään LINE OUT L/R (AUDIO) -liitäntään Koaksiaalinen digitaalinen johto (ei sisälly vakiovarusteisiin) (valkoinen) (punainen) koaksiaaliseen tai optiseen digitaaliseen tuloliitäntään audiotuloliitäntään [Kaiuttimet] Stereovahvistin (vastaanotin) Etukanava (vasen) Minilevysoitin/DATnauhuri Etukanava (oikea) l: Signaalin kulkusuunta,jatkuu 21

22 COMPONENT VIDEO OUT PCM/ DTS/ MPEG/ DOLBY DIGITAL OPTICAL COAXIAL DIGITAL OUT Y PB / CB PR / CR R AUDIO L LINE OUT S VIDEO OUT LINE OUT VIDEO NORMAL PROGRESSIVE C Liittäminen Dolby Surround (Pro Logic) -dekooderilla ja 3 6 kaiuttimella varustettuun AV-vahvistimeen (vastaanottimeen) Voit kuunnella Dolby Surround -tilaääntä vain, kun toistat Dolby Surround -äänellä tai monikanavaisella äänellä (Dolby Digital) varustettuja levyjä. Jos vahvistimessa (vastaanottimessa) on vain vasen (L) ja oikea (R) audiotuloliitäntä, käytä liitäntätapaa C-1. Jos vahvistimessa (vastaanottimessa) on digitaalinen tuloliitäntä, käytä liitäntätapaa C-2. CD-DVD-soitin LINE (RGB) TV C-2 Optinen digitaalinen johto (ei sisälly vakiovarusteisiin) Poista liitännän suojus ennen liittämistä Stereoaudiojohto (ei sisälly vakiovarusteisiin) (valkoinen) C-1 PCM/ DTS/ MPEG/ DOLBY DIGITAL OPTICAL COAXIAL DIGITAL OUT tai tai (punainen) R AUDIO L LINE OUT DIGITAL OUT (COAXIAL tai OPTICAL) -liitäntään LINE OUT L/R (AUDIO) -liitäntään Koaksiaalinen digitaalinen johto (ei sisälly vakiovarusteisiin) (valkoinen) (punainen) koaksiaaliseen tai optiseen digitaaliseen tuloliitäntään audiotuloliitäntään [Kaiuttimet] Dolby Surround -dekooderilla varustettu vahvistin (vastaanotin) [Kaiuttimet] Takakanava (vasen) Takakanava (oikea) Etukanava Etukanava (vasen) (oikea) Lisäbasso Keskikanava Takakanava (mono) l: Signaalin kulkusuunta Huomautus Jos käytät kuutta kaiutinta, korvaa monoääninen takakaiutin keskikaiuttimella, kahdella takakaiuttimella ja lisäbassokaiuttimella. 22

23 COMPONENT VIDEO OUT PCM/ DTS/ MPEG/ DOLBY DIGITAL OPTICAL COAXIAL DIGITAL OUT Y PB / CB PR / CR R AUDIO L LINE OUT S VIDEO OUT LINE OUT VIDEO NORMAL PROGRESSIVE D Liittäminen AV-vahvistimeen (vastaanottimeen), jossa on digitaalinen tuloliitäntä sekä dekooderi (Dolby Digital-, MPEG audio- tai DTS) ja johon on liitetty 6 kaiutinta Tätä liitäntätapaa käyttämällä voit kuunnella AV-vahvistimen (vastaanottimen) Dolby Digital-, MPEG audio- tai DTS-dekooderin tuottamaa ääntä. CD-DVD-soitin LINE (RGB) TV Liittäminen D PCM/ DTS/ MPEG/ DOLBY DIGITAL OPTICAL COAXIAL DIGITAL OUT DIGITAL OUT (COAXIAL tai OPTICAL) -liitäntään Optinen digitaalinen johto (ei sisälly vakiovarusteisiin) Poista liitännän suojus ennen liittämistä tai Koaksiaalinen digitaalinen johto (ei sisälly vakiovarusteisiin) optiseen digitaaliseen tuloliitäntään koaksiaaliseen digitaaliseen tuloliitäntään [Kaiuttimet] Dekooderilla varustettu AVvahvistin (vastaanotin) [Kaiuttimet] Takakanava (vasen) Lisäbasso Etukanava (vasen) Keskikanava Takakanava (oikea) l: Signaalin kulkusuunta z Vihje Käytä liitäntätapaa D, kun liität vähintään 7 kaiutinta (vähintään 6.1-kanavat). Huomautuksia Kun olet liittänyt laitteet, valitse pika-asetuksissa DOLBY DIGITAL -asetukseksi DOLBY DIGITAL ja DTS -asetukseksi KÄYTÖSSÄ (sivu 24). Jos AV-vahvistimessa (vastaanottimessa) on MPEG audio -dekooderi, valitse MPEG -asetukseksi MPEG (sivu 72). Etukanava (oikea) Muutoin kaiuttimista ei kuulu ääntä tai niistä kuuluu voimakas häiriöääni. DTS-ääniraitojen kuunteleminen edellyttää tämän liitäntätavan käyttämistä. DTS-ääniraitoja ei saada LINE OUT L/R (AUDIO) -liitäntöjen kautta, vaikka pika-asetuksissa olisi valittu DTS -asetukseksi KÄYTÖSSÄ (sivu 24). Jos liittämäsi vahvistin (vastaanotin) pystyy käsittelemään 96 khz:n näytteenottotaajuutta, valitse AUDIOASETUKSET -valikon 48kHz/ 96kHz PCM -asetukseksi 96kHz/24bit (sivu 72). 23

24 Vaihe 5: Verkkojohdon liittäminen Liitä soittimen ja television verkkojohdot pistorasiaan. Vaihe 6: Pika-asetukset Noudattamalla seuraavassa olevia ohjeita voit määrittää soittimen käytön vaatimat minimiasetukset. Jos haluat ohittaa jonkin asetuksen, paina painiketta >. Jos haluat palata edelliseen asetukseen, paina painiketta.. [/1./> X/x ENTER 24 1 Kytke televisioon virta. 2 Paina painiketta [/1. 3 Valitse televisiosta se videotulo, jonka kautta näet soittimesta tulevan kuvan. Ilmoitus Press [ENTER] to run QUICK SETUP (Käynnistä PIKA-ASENNUS painamalla [ENTER]) tulee näytön alareunaan. Jos tämä ilmoitus ei tule näkyviin, siirry pika-asetuksiin valitsemalla ohjausvalikon SETUP (ASETUKSET) -kohdasta QUICK (PIKA) (sivu 67). 4 Paina ENTER-painiketta asettamatta soittimeen levyä. Kuvaruutunäyttöjen kielen asetusnäyttö tulee näkyviin. LANGUAGE SETUP OSD: MENU: AUDIO: SUBTITLE: ENGLISH ENGLISH FRANÇAIS DEUTSCH ITALIANO ESPAÑOL NEDERLANDS DANSK SVENSKA 5 Valitse kieli painamalla painiketta X/x. Soitin näyttää asetusvalikon ja tekstityksen valitsemasi kielen mukaisena.

25 6 Paina ENTER-painiketta. Kuvaruutuun tulee liitettävän television kuvasuhteen asetusnäyttö. NÄYTTÖASETUKSET TV - TYYPPI: 16:9 NÄYTÖNSÄÄSTÄJÄ: 16:9 TAUSTA: 4:3 LETTER BOX LINE: 4:3 PAN SCAN COMPONENT OUT-LÄHTÖ: KÄYTÖSSÄ TILA (PROGRESSIVE): AUTO 10Paina ENTER-painiketta. Kuvaruutuun tulee LINE (RGB)-TV -liitännän videolähtösignaalin tyypin asetusnäyttö. NÄYTTÖASETUKSET TV-TYYPPI: NÄYTÖNSÄÄSTÄJÄ: TAUSTA: LINE: COMPONENT OUT-LÄHTÖ: TILA (PROGRESSIVE): 16:9 KÄYTÖSSÄ KANSIKUVA VIDEO VIDEO S VIDEO RGB Liittäminen 7 Valitse television tyyppiä vastaava asetus painamalla painiketta X/x. Jos käytössäsi on laajakuvatelevisio tai tavallinen 4:3-kuvasuhteinen televisio, jossa on laajakuvatila 16:9 (sivu 68) Jos käytössäsi on tavallinen 4:3- kuvasuhteinen televisio 4:3 LETTER BOX tai 4:3 PAN SCAN (sivu 68). 8 Paina ENTER-painiketta. Kuvaruutuun tulee COMPONENT VIDEO OUT -liitännän videolähtösignaalin tyypin asetusnäyttö. NÄYTTÖASETUKSET TV-TYYPPI: NÄYTÖNSÄÄSTÄJÄ: TAUSTA: LINE: COMPONENT OUT-LÄHTÖ: TILA (PROGRESSIVE): 16:9 KÄYTÖSSÄ KANSIKUVA VIDEO KÄYTÖSSÄ KÄYTÖSSÄ EI KÄYT. Jos aiot valita LINE -asetukseksi RGB vaiheessa 11, valitse EI KÄYT.. 9 Valitse painikkeita X/x painamalla, haluatko käyttää progressiivista videosignaalia. Valitse KÄYTÖSSÄ vain, jos käytät videosignaalin liitäntätapaa A (sivu 16) ja haluat katsella progressiivista kuvaa. 11Valitse LINE (RGB)-TV -liitännälle haluamasi videolähtösignaalin tyyppi painamalla painiketta X/x. Jos valitset LINE -asetukseksi RGB, et voi valita COMPONENT OUT -LÄHTÖ -asetusta. (Soitin ei syötä komponenttivideosignaaleja.) Videosignaalit VIDEO (sivu 69) S-videosignaalit S VIDEO (sivu 69) RGB-signaalit RGB (sivu 69) 12Paina ENTER-painiketta. Kuvaruutuun tulee vahvistimen (vastaanottimen) liittämiseen käytettävän liitännän tyypin asetusnäyttö. Onko soitin liitetty vahvistimeen (vastaanottimeen)? Valitse käyttämäsi liitännän tyyppi. KYLLÄ LINE OUTPUT L/R (AUDIO) DIGITAL OUTPUT EI,jatkuu 25

26 13Valitse painikkeita X/x painamalla sen liitännän tyyppi, jota (mahdollisesti) käyttäen liität soittimen vahvistimeen (vastaanottimeen), ja paina sitten ENTER-painiketta. Valitse asetus, joka vastaa sivujen ( A D ) mukaisesti valitsemaasi audioliitäntätapaa. A Jos liität vain television etkä mitään muuta, valitse EI. Soitin poistuu pika-asetustilasta, ja asetukset on määritetty. B-1 C-1 Valitse LINE OUTPUT L/R (AUDIO). Soitin poistuu pikaasetustilasta, ja asetukset on määritetty. B-2 C-2 D Valitse DIGITAL OUTPUT. DOLBY DIGITAL -asetusnäyttö tulee näkyviin. 14Valitse painikkeita X/x painamalla se Dolby Digital signaalityyppi, jonka haluat ohjata vahvistimeen (vastaanottimeen). Valitse signaali, joka vastaa sivujen sivut ( B D ) mukaisesti valitsemaasi audioliitäntätapaa. AUDIOASETUKSET AUDIO VAIMENNUS: AUDIO DRC: ÄÄNIMIKSAUS: DIGITAALILÄHTÖ: DOLBY DIGITAL: MPEG: DTS: 48kHz/96kHz PCM: EI KÄYT. VAKIO DOLBY SURROUND KÄYTÖSSÄ D-PCM EI KÄYT. EI KÄYT. KÄYTÖSSÄ B-2 C-2 D-PCM (sivu 72) D DOLBY DIGITAL (vain, jos vahvistimessa (vastaanottimessa) on Dolby Digital -dekooderi) (sivu 72) 15Paina ENTER-painiketta. DTS on valittuna. AUDIOASETUKSET AUDIO VAIMENNUS: EI KÄYT. AUDIO DRC: VAKIO ÄÄNIMIKSAUS: DOLBY SURROUND DIGITAALILÄHTÖ: KÄYTÖSSÄ DOLBY DIGITAL: D-PCM MPEG: PCM DTS: EI KÄYT. 48kHz/96kHz PCM: EI KÄYT. KÄYTÖSSÄ 16Valitse painikkeita X/x painamalla, haluatko ohjata DTSsignaalin vahvistimeen (vastaanottimeen). Valitse asetus, joka vastaa sivujen sivut ( B D ) mukaisesti valitsemaasi audioliitäntätapaa. B-2 C-2 EI KÄYT. (sivu 72) D KÄYTÖSSÄ (vain, jos vahvistimessa (vastaanottimessa) on DTS-dekooderi) (sivu 72) 17Paina ENTER-painiketta. Soitin poistuu pika-asetustilasta. Kaikkien liitäntöjen ja asetusten määritys on suoritettu. Jos AV-vahvistimessa (vastaanottimessa) on MPEG audio -dekooderi, valitse MPEG -asetukseksi MPEG (sivu 72). 26

27 Tilaäänitehosteiden käyttäminen Jotta voit käyttää tämän soittimen tai vahvistimen (vastaanottimen) tilaäänitehosteita, sinun on määritettävä seuraavassa mainitut asetukset tavalla, joka vastaa valitsemaasi audioliitäntätapaa. Jos haluat ohjeita audioliitäntätavoista, katso sivut ( B D ). Asetukset ovat tehdasasetuksia, eikä sinun tarvitse muuttaa niitä, kun liität soittimen ensimmäisen kerran. Jos haluat lisätietoja asetusnäytön käyttämisestä, katso sivu 66. Liittäminen Audioliitännät (sivut 21 23) A Lisäasetuksia ei tarvita. B-1 C-1 Valitse ÄÄNIMIKSAUS -asetukseksi DOLBY SURROUND (sivu 71). Jos ääni säröytyy, vaikka äänenvoimakkuus olisi pieni, valitse AUDIO VAIMENNUS -asetukseksi KÄYTÖSSÄ (sivu 71). B-2 C-2 D Valitse ÄÄNIMIKSAUS -asetukseksi DOLBY SURROUND (sivu 71). Valitse DIGITAALILÄHTÖ -asetukseksi KÄYTÖSSÄ (sivu 71). 27

28 Levyjen toisto 4 Aseta levy levylokeroon hitaasti ja suoraan. Levyjen toisto DVD- tai VIDEO-CD -levy voi aiheuttaa sen, että jotkin toiminnot poikkeavat tässä esitetyistä tai ovat rajoitettuja. Katso lisätietoja levyn käyttöohjeesta. [/1 H [/1 5 Paina painiketta H. Nimipuoli (toistettavan puolen kääntöpuoli) ylöspäin Soitin aloittaa toiston (normaali toisto). Säädä television tai vahvistimen (vastaanottimen) äänenvoimakkuus. Levy voi aiheuttaa sen, että television kuvaruutuun tulee valikko. Jos levy on DVD VIDEO -levy, katso sivu 31. Jos levy on VIDEO-CD-levy, katso sivu 33. Virran katkaiseminen soittimesta Paina painiketta [/1. Soitin kytkeytyy valmiustilaan. H 1 Kytke televisioon virta. 2 Paina painiketta [/1. Soittimeen kytkeytyy virta. 3 Valitse televisiosta se videotulo, jonka kautta näet soittimesta tulevan kuvan. Toistettaessa 8 cm:n levyjä Voit toistaa 8 cm:n levyä ilman sovitinta. Sovitin voi vioittaa soitinta. z Vihje Voit asettaa soittimen virran katkeamaan automaattisesti silloin, kun soitin on ollut pysäytettynä yli 30 minuuttia. Jos haluat ottaa tämän toiminnon käyttöön tai poistaa sen käytöstä, valitse MUKAUTETUT ASETUKSET -valikon AUTOM. VIRRANKATK. -asetukseksi KÄYTÖSSÄ tai EI KÄYT. (sivu 70). Huomautus Kun käsittelet levyä, älä kosketa levyn toistettavaa puolta. Jos levy likaantuu, puhdista se pyyhkimällä pehmeällä liinalla keskeltä ulospäin. Jos käytät vahvistinta (vastaanotinta) Kytke vahvistimeen (vastaanottimeen) virta ja valitse siitä oikea ohjelmalähde niin, että kuulet tästä soittimesta tulevan äänen. 28

29 Lisätoiminnot Z * Vain DVD VIDEO/DVD-RW/DVD-R. ** Vain DVD VIDEO/DVD-RW/DVD-R/ DVD+RW. ***Vain video- ja JPEG-kuvat (ei koske TAUSTAkuvia). Voit siirtää suurennettua kuvaa painikkeilla C/X/x/c. Levyn sisältö voi aiheuttaa sen, että zoomaus poistuu automaattisesti käytöstä kuvaa siirrettäessä. CLEAR./> X H ZOOM (välitön uudelleentoisto) (välitön siirto eteenpäin) x z Vihjeitä Välitön uusintatoistotoiminto on kätevä esimerkiksi silloin, kun haluat katsella jonkin kohtauksen tai kuunnella vuorosanat uudelleen. Välitön eteenpäinsiirtotoiminto on kätevä esimerkiksi silloin, kun haluat siirtyä jonkin kohtauksen ohi. Levyjen toisto Toiminto Pysäytys Tauko Toiston jatkaminen tauon jälkeen Siirtyminen seuraavaan jaksoon, raitaan tai kohtaukseen normaalissa toistossa Siirtyminen edelliseen jaksoon, raitaan tai kohtaukseen normaalissa toistossa Toiston lopettaminen ja levyn poistaminen Edellisen kohtauksen toisto uudelleen* Toistettavan kohtauksen lyhyt pikasiirto eteenpäin** Kuvan suurentaminen*** Käyttö Paina x Paina X Paina X tai H Paina > Paina. Paina Z Paina (välitön uudelleentoisto) toiston aikana. Paina (välitön siirto eteenpäin) toiston aikana. Paina ZOOM toistuvasti. Peruuta painamalla CLEAR. Huomautus Välitöntä uusintatoisto- tai siirtotoimintoa ei välttämättä voi käyttää kaikissa kohtauksissa. Levylokeron lukitseminen (lapsilukko) Voit lukita levylokeron estääksesi lapsia poistamasta levyä. ENTER [/1 O RETURN Kun soitin on valmiustilassa, paina painikkeita O RETURN ja ENTER ja sitten kaukosäätimen painiketta [/1. Soittimeen kytkeytyy virta, ja etupaneelin näyttöön tulee sana LOCKED. Soittimen tai kaukosäätimen painikkeet A ja Z eivät toimi, kun lapsilukko on käytössä.,jatkuu 29

30 Levylokeron lukituksen poistaminen Kun soitin on valmiustilassa, paina painikkeita O RETURN ja ENTER ja sitten painiketta [/1 uudelleen. z Vihje Soittimeen voi asettaa levyn, vaikka lapsilukkotoiminto olisi käytössä. Huomautus Vaikka valitsisit ohjausvalikon ASETUKSET - kohdasta NOLLAUS -vaihtoehdon (sivu 67), levylokero pysyy lukittuna. Levyn toiston jatkaminen keskeytyskohdasta (monilevyinen toistonjatkamistoiminto) Soitin tallentaa muistiinsa tiedon levyn toiston pysäytyskohdasta enintään 6 levyä varten ja jatkaa toistoa kyseisestä kohdasta, kun asetat saman levyn soittimeen seuraavan kerran. Kun tallennat toistonjatkamiskohdan 7 levyä varten, tieto ensimmäisen levyn toistonjatkamiskohdasta pyyhkiytyy pois muistista. H x 1 Kun toistat levyä, pysäytä toisto painamalla painiketta x. RESUME -ilmaisin tulee etupaneelin näyttöön. 2 Paina painiketta H. Soitin aloittaa levyn toiston siitä kohdasta, johon se jäi vaiheessa 1. z Vihje Jos haluat aloittaa levyn toiston alusta, paina painiketta x kahdesti ja paina sitten painiketta H. 30

31 Huomautuksia MUKAUTETUT ASETUKSET -valikon MONILEVY TOISTONJTK -asetuksena on oltava KÄYTÖSSÄ (oletusasetus), jotta tämä toiminto toimii (sivu 70). Tieto toiston pysäytyskohdasta poistuu muistista, jos: muutat toistotilaa. muutat asetuksia asetusnäytössä. VR-tilassa tallennettujen DVD-RW-levyjen sekä CD- ja DATA CD -levyjen yhteydessä soitin tallentaa muistiinsa tiedon nykyisen levyn toistonjatkamiskohdasta. Toistonjatkamiskohta katoaa muistista, jos poistat levyn irrotat verkkojohdon pistorasiasta soitin kytkeytyy valmiustilaan (vain DATA CD). Toistonjatkamistoiminto ei toimi satunnaistoiston eikä ohjelmoidun toiston aikana. Tämä toiminto ei ehkä toimi kaikkien levyjen toistossa. Jos MUKAUTETUT ASETUKSET -valikon MONILEVY TOISTONJTK -asetuksena on KÄYTÖSSÄ ja toistat itse tallennettua levyä, esimerkiksi DVD-RW-levyä, soitin voi jatkaa muiden itse tallennettujen levyjen toistoa samasta kohdasta. Voit aloittaa toiston alusta painamalla painiketta x kahdesti ja painamalla sitten painiketta H. DVD-levyn valikon käyttäminen DVD-levyt on jaettu pitkiin kuva- tai musiikkiosuuksiin, joita kutsutaan nimikkeiksi. Kun toistat DVD-levyä, jolla on useita nimikkeitä, voit valita haluamasi nimikkeen painamalla TOP MENU -painiketta. Kun toistat DVD-levyä, jolta voit valita esimerkiksi äänen ja tekstityksen kielen, voit tehdä valinnat MENU-painiketta painamalla. Numeropainikkeet ENTER C/X/x/c Levyjen toisto TOP MENU MENU 1 Paina painiketta TOP MENU tai MENU. Levyn valikko tulee television kuvaruutuun. Valikon vaihtoehdot vaihtelevat levyn mukaan. 2 Valitse haluamasi vaihtoehto painamalla painiketta C/X/x/c tai numeropainikkeita. Jos painat numeropainikkeita, seuraava näyttö tulee näkyviin. Valitse haluamasi vaihtoehto painamalla numeropainikkeita. 1 3 Paina ENTER-painiketta. 31

32 DVD-RW-levyjen ORIGINAL - ja PLAY LIST -valinnat Joidenkin DVD-RW-levyjen VR (videotallennus) -tilassa on kahdenlaisia nimikkeitä toistoa varten: alkuperäiset tallennetut nimikkeet (ORIGINAL) ja nimikkeet, joita voi luoda tallentavilla DVDsoittimilla editointia varten (PLAY LIST). Voit valita toistettavan nimikkeen tyypin. 3 Valitse asetus painamalla painiketta X/x. PLAY LIST: toistaa ORIGINAL - nimikkeistä editointia varten luodut nimikkeet. ORIGINAL: toistaa alkuperäiset tallennetut nimikkeet. 4 Paina ENTER-painiketta. X/x DISPLAY ENTER 1 Kun soitin on pysäytettynä, paina kaukosäätimen DISPLAYpainiketta. Ohjausvalikko tulee näkyviin. 2 Valitse (ORIGINAL/PLAY LIST) painamalla X/x-painiketta ja paina sitten ENTER-painiketta. ORIGINAL/PLAY LIST -vaihtoehdot tulevat näkyviin. 1 2 ( 2 7 ) 1 8 ( 3 4 ) T 1 : 3 2 : 5 5 PLAY LIST PLAY LIST ORIGINAL DVD-RW 32

33 PBC-toiminnoilla varustettujen VIDEO-CD -levyjen toistaminen (PBC-toisto) PBC (Playback Control) -toistotoimintojen ansiosta voit toistaa VIDEO-CD-levyjä vuorovaikutteisesti television kuvaruudussa näkyvän valikon avulla. Numeropainikkeet Palaaminen valikkoon Paina painiketta ORETURN. z Vihje Kun haluat toistaa levyä käyttämättä PBCtoimintoja, valitse raita painamalla painiketta./ > soittimen ollessa pysäytettynä ja paina sitten painiketta H tai ENTER. Soitto ilman PBC-toimintoa -ilmoitus tulee television kuvaruutuun, ja soitin aloittaa normaalin toiston. Et voi näyttää pysäytyskuvia, esimerkiksi valikkoa. Voit palata PBC-toistoon painamalla x-painiketta kahdesti ja painamalla sitten H-painiketta. Huomautus Joidenkin VIDEO-CD-levyjen käyttöohjeissa voi vaiheessa 3 olevaa ilmausta Paina ENTERpainiketta vastata ilmaus Paina SELECTpainiketta. Paina tällöin painiketta H. Levyjen toisto./> H x ENTER O RETURN 1 Aloita PBC-toiminnoilla varustetun VIDEO-CD-levyn toisto. Näkyviin tulee valikko. 2 Valitse haluamasi vaihtoehdon numero painamalla numeropainikkeita. 3 Paina ENTER-painiketta. 4 Noudata valikossa näkyviä ohjeita, jotka koskevat vuorovaikutteisten toimintojen käyttöä. Noudata levyn käyttöohjetta, koska VIDEO-CD-levyjen käyttötavat vaihtelevat. 33

34 Eri toistotoiminnot (ohjelmoitu toisto, satunnaistoisto, toistuva toisto, A-B-jakson toistuva toisto) Voit valita seuraavat toistotilat: ohjelmoitu toisto (sivu 34) satunnaistoisto (sivu 36) toistuva toisto (sivu 37) A-B-jakson toistuva toisto (sivu 38). Huomautus Toistotila peruuntuu, kun: poistat levyn. kytket soittimen valmiustilaan painamalla painiketta [/1. Ohjelman luominen (ohjelmoitu toisto) Voit luoda omia ohjelmiasi asettamalla levyn nimikkeet, jaksot tai raidat haluamaasi järjestykseen. Voit ohjelmoida enintään 99 nimikettä, jaksoa ja raitaa. CLEAR 2 Valitse (OHJELMOITU) painamalla painiketta X/x ja paina sitten ENTER-painiketta. OHJELMOITU -valikon asetukset tulevat näkyviin. 1 2 ( 2 7 ) 1 8 ( 3 4 ) T 1 : 3 2 : 5 5 EI KÄYT. EI KÄYT. ASETA KÄYTÖSSÄ DVD VIDEO 3 Valitse ASETA t painamalla painiketta X/x ja paina sitten ENTERpainiketta. Näkyvissä on teksti RAITA, kun toistat VIDEO-CD- tai CD-levyä. OHJELMOITU KAIKKI TYHJENNETTY 1. NIMIKE 2. NIMIKE 3. NIMIKE 4. NIMIKE 5. NIMIKE 6. NIMIKE 7. NIMIKE T Levyllä olevat raidat tai nimikkeet 4 Paina painiketta c. Kohdistin siirtyy nimikkeen tai raidan kohdalle sarakkeessa T (tässä esimerkissä kohtaan 01 ). H DISPLAY ENTER X/x/c OHJELMOITU KAIKKI TYHJENNETTY 1. NIMIKE 2. NIMIKE 3. NIMIKE 4. NIMIKE 5. NIMIKE 6. NIMIKE 7. NIMIKE T C Paina DISPLAY-painiketta. Ohjausvalikko tulee näkyviin. Levyllä olevat jaksot 34
