Käyttöohje Viewstar lataussäädin. Nimellisjännite 12V 24V Nimellislataus- / -kuorma 30A

Transkriptio

1 Käyttöohje Viewstar lataussäädin Nimellisjännite 12V 24V Nimellislataus- / -kuorma 30A 1

2 Sisällysluettelo 1 Tärkeää turvallisuustietoa Yleistä tietoa Tuotteen yleiskuva Toiminnot Asennusohjeet Asennus Kytkentä Toiminta PWM Teknologia Akun lataaminen HMI Käyttöliittymä Säätimen toiminnot ja näyttö Suojaus, ongelmatilanteet ja huolto Suojaus Ongelmatilanteet Huolto Teknisiä tietoja

3 1 Tärkeää turvallisuustietoa Säilytä nämä ohjeet Tämä käyttöohje sisältää tärkeitä ohjeita turvallisuudesta, asennuksesta ja säätimen käytöstä. Seuraavia merkkejä käytetään tässä ohjeessa huomauttamaan mahdollisista vaaroista tai merkitsemään tärkeää turvallisuusohjetta. VAROITUS: Merkitsee mahdollista vaaratilannetta. Ole erityisen varovainen suorittaessasi kyseistä toimenpidettä. HUOMIO: Merkitsee kriittistä toimenpidettä turvallisuuden ja säätimen kunnollisen toiminnan kannalta. HUOMAA: Merkitsee toimenpidettä tai toimintoa, joka on tärkeä turvallisuuden ja säätimen kunnollisen toiminnan kannalta. Yleistä turvallisuustietoa Lue kaikki käyttöohjeet ja huomautukset ennen asennusta Säätimen osat eivät ole huollettavissa. Älä pura tai yritä korjata säädintä. Asenna säädin sisätiloihin. Älä päästä vettä säätimen sisään. Asenna säädin hyvin ilmastoituun tilaan, säätimen jäähdytyselementti voi olla erittäin kuuma käytön aikana. Asenna ulkoiset sulakkeet vaatimusten mukaisesti Ennen säätimen asennusta tai irrottamista kytke irti aurinkopaneeli, kuorma ja irrota akun sulake. Kytkentöjen tulee olla tiukkoja, jotta kytkennät eivät ylikuumene 2 Yleistä tietoa 2.1 Tuotteen yleiskuva Latausprosessi on optimoitu pitkälle akunkestolle ja parannetulle systeemin suorituskyvylle Kattava vianmääritys ja laaja sähköinen suojaus voi estää virheellisestä kytkennöistä tai systeemivioista johtuvia vahinkoja. Ominaisuudet: Nopea ja korkean suorituskyvyn 32 bit MCU 12 bit A/D korkeatarkkuuksinen näytteenotto tarkkuuden parantamiseksi Erinomainen EMC suunnittelu 3

4 Systeemin nimellisjännitteen automaattinen tunnistus tai erikseen määritetty toimintajännite Erittäin tehokas PWM-sarjalataus, pidentää akun kestoa ja parantaa järjestelmän suorituskykyä Laaja soveltuvuus ja tunnistaa yön ja päivän automaattisesti Graafinen dot-matrix LCD-näyttö ja 4 painikkeen yhdistelmät toimivat HMIliittymänä (Human-machine-interface). Täysi valikko ja helppokäyttöinen. Selkeä selainnäyttö helpottaa käyttöä Kaikki hallintaparametrin ovat muokattavissa Tukee useita lataushallintametodeja erilaisiin tarpeisiin 4 tuettua esiohjelmoitua latausvalintaa: Sealed (suljettu), Gel (geeli), Flooded (lyijyakku) ja käyttäjän määrittämä Huomioi lämpötilan ja päivittää lataus- ja purkausparametrit automaattisesti akun käyttöiän pidentämiseksi Actual Power Displayn ja tallennustoiminnon avulla voi tarkastella dataa joka päivä, joka kuukausi ja joka vuosi Elektroninen suojaus: Ylikuumeneminen, ylipurkautuminen, ylilataus ja oikosulku Käänteinen suojaus: kaikki aurinkopaneelien ja akkujen yhdistelmät 2.2 Toiminnot 4

5 1- Lämpötilasensori Huomioi ympäröivän lämpötilan ja säätää lämpötilankompensaation lataukselle ja purkaukselle 2- Häiriö LED-valo Ilmoittaa systeemin häiriöstä 3- Lataus LED-valo Näyttää latauksen tilan 4- LCD-näyttö 5- Painikkeet Neljä painiketta, joilla säädintä käytetään 6- Yhteysportti 7- Kuormaliittimet 8- Akkuliittimet 9- Aurinkopaneeliliittimet 10- Etälämpötilasensorin liitäntä (lisävaruste) 11- Paristoaukko 3 Asennusohjeet 3.1 Asennus Lue läpi koko asennusohje ennen asennuksen aloittamista Ole erittäin varovainen, kun käsittelet akkuja. Käytä silmiensuojaimia. Pidä puhdasta vettä lähettyvillä, jolla voit huuhtoa välittömästi kaikki kosketukset akkuhappoon. Käytä eristettyjä työkaluja äläkä aseta metallisia esineitä lähelle akkuja. Latauksen aikana voi syntyä räjähtäviä akkukaasuja. Akkulaatikon kunnollinen ilmastointi on suositeltavaa. Vältä suoraa auringonvaloa äläkä asenna säädintä paikkaan, jossa se voi joutua kosketuksiin veden kanssa. Löysät kytkennät ja/tai kuluneet johdot voivat johtaa resistiivisiin kytkentöihin, jotka sulattavat johdon eristyksen, polttavat ympäröiviä materiaaleja tai jopa sytyttävät tulipalon. Varmista, että kytkennät ovat tiukkoja ja käytä kaapelipuristimia. Gel, Sealed tai Flooded akkujen käyttö on suositeltavaa. Muissa tapauksissa ole yhteydessä akun valmistajaan. Akkuliitäntä voidaan kytkeä yhteen akkuun tai akkupankkiin. Seuraavissa ohjeissa puhutaan yhdestä akusta, mutta kytkentä voidaan tehdä vastaavasti myös useaan akkuun akkupankissa. Valitse systeemin johdot vastaamaan 3A/mm 2 virtatiheyttä HUOMIO: Säätimen ylä- ja alapuolella on oltava vähintään 150mm tyhjää tilaa riittävän ilman kierron takaamiseksi. Ilmastointi on erittäin suositeltavaa, jos säädin asennetaan koteloon. VAROITUS: Räjähdysvaara! Älä ikinä asenna säädintä suljettuun koteloon akkujen kanssa! Älä asenna rajattuun tilaan, jonne akkukaasuja voi kerääntyä. Vaihe 1: Valitse asennuspaikka Valitse paikka pystysuoralle pinnalle suojaan auringonvalolta, korkeilta lämpötiloilta ja vedeltä. Varmista hyvä ilmanvaihto. 5

6 Vaihe 2: Varmista etäisyydet Aseta säädin asennuspaikkaan. Varmista, että kytkennöille ja ilmavirralle jää riittävästi tilaa säätimen ylä- ja alapuolelle. Ks. kuva Lämmin ilma, 150mm Vaihe 3: Merkitse reikien paikat Merkitse neljä (4) paikkaa rei ille Vaihe 4: Poraa reiät Poista säädin ja poraa 4mm reikä merkittyihin kohtiin Vaihe 5: Kiinnitä säädin Aseta säädin reikien päälle ja kiinnitä se asennuspintaan ruuveilla. Viileä ilma,150mm 3.2 Kytkentä HUOMAA: Suositeltu kytkentäjärjestys on toimitettu maksimaalisen turvallisuuden takaamiseksi. HUOMAA: Säätimessä on yhteinen negatiivinen napa. HUOMIO: Älä kytke kuormaa, jonka virtapiikki ylittää arvot 6

7 HUOMIO: Varmista kaikki kytkennät. Käytä kaapelipuristimia estääksesi kaapeleita liikkumasta. Varmistamattomat kaapelit voivat muodostavat löysiä ja resistiivisiä kytkentöjä, jotka voivat johtaa ylikuumenemiseen ja/tai tulipaloon. VAROITUS: Räjähdys- ja/tai palovaara! Älä koskaan oikosulje akun positiivista (+) ja negatiivista (-) napaa tai kaapeleita. VAROITUS: Sähköiskun vaara! Ole varovainen käsitellessäsi kytkentöjä! Aurinkopaneelin korkeajänniteanto voi aiheuttaa vakavan iskun tai vamman. Jos systeemin nimellisjännite on 12V, varmista että akun jännite on vähintään 9V ennen kuin käynnistät säätimen. Jos systeemin nimellisjännite on 24V, varmista että akun jännite ei ole alle 18V. Jos nimellisjännite on 36V, varmista että akun jännite ei ole alle 30V. Jos nimellisjännite on 48V, varmista että akun jännite ei ole alle 42V. Systeemin nimellisjännite voidaan tunnistaa vain silloin, kun säädin käynnistetään automaattisesti. Säätimen kuormaliittimiin voidaan yhdistää tasavirtalaitteita, joiden nimellistoimintajännite vastaa akun nimellisjännitettä. Säädin syöttää virtaa kuormalle akun jännitteellä. On suositeltavaa, että akun positiivinen napa tai negatiivinen napa ja kuormat yhdistetään turvalaitteeseen, jonka toimintavirta ei ole kaksi kertaa alempi kuin nimellislataus- tai nimellispurkausvirta. Älä käynnistä turvalaitetta asennuksen aikana. Käynnistä turvalaite, kun kytkennät on varmistettu. HUOMIO: Tilanteissa, joissa säädin pitää kytkeä maahan: yhteiselle positiiviselle säätimelle, positiivinen napa pitää kytkeä maahan. Päinvastoin yhteiselle negatiiviselle säätimelle, negatiivinen napa pitää kytkeä maahan. Vaihe 1: Kytkentä ja käynnistäminen Kytkentäjärjestys: 1. Akku 2. Kuorma 3. Aurinkopaneeli Purkujärjestys: 1. Aurinkopaneeli 2. Akku 3. Kuorma 7

8 1 3 Aurinkopaneeli Kuorma 2 Sulake Akku 1 Kun aurinkopaneelijärjestelmä on kytketty, tarkista kaikki kytkennät huolellisesti, että kaikki 6 liitintä on kytketty oikein ja kiristetty. Oikea kytkentäjärjestys; ensin akku, toisena kuorma ja aurinkopaneeli viimeisenä, jotta vältytään systeemin nimellisjännitteen tunnistamishäiriöiltä. Vaihe 2: Virta päälle Kun säädin käynnistyy, LCD-näytössä näkyy käyttöönottonäkymä ja 2 merkki-led välähtää kerran. Tarkista käykö näin. Jos yllä olevia merkkejä ei näy, katso luvusta 5 ongelmaratkaisu-osio. 4 Toiminta 4.1 PWM-teknologia (Series Pulse Width Modulation) Säädin käyttää kehittynyttä PWM-latausmuotoa. Alueella 0-100%, säädin lataa akun nopeasti ja vakaasti kaikissa auringon valosähköisen systeemin olosuhteissa. Kuorma PWM-latausmuoto käyttää automaattista conversion duty ration pulses virtaa akun lataamiseen. Akku voidaan ladata turvallisesti ja nopeasti käyttäen pulssivirtaa. Tauot saavat kemiallisessa reaktiossa syntyneen hapen ja vedyn taas yhdistymään ja absorboitumaan. Näin voidaan eliminoida konsentraatiopolarisoitumista ja ohmipolarisoitumista luonnollisesti ja vähentää akun sisäistä painetta, jotta akku voi absorboida enemmän voimaa. Pulssivirtalatausmuodon ansiosta akulla on enemmän aikaa reagoida, mikä vähentää kaasujen muodostumista ja parantaa akun latausvirran hyväksymisastetta. 8

9 4.2 Akun lataaminen Bulk Charge Tässä vaiheessa akun jännite ei ole vielä saavuttanut Boost-vaiheen jännitettä ja 100% saatavilla olevasta aurinkovoimasta käytetään akun lataamiseen. Boost Charge Kun akku on latautunut Boost-jännitteeseen, vakiovirtasäännöstelyä käytetään kuumenemisen ja ylimääräisen kaasuuntumisen estämiseksi. Boost-vaihe kestää 120 minuuttia, jonka jälkeen alkaa Float Charge-vaihe. Aina kun säädin on päällä, eikä se havaitse ylipurkautumista tai ylijännitettä, lataaminen siirtyy Boost-vaiheeseen. Float Charge Kun akku on ladattu täyteen Boost-vaiheessa, säädin alentaa akun jännitettä Float-jännitteeseen. Kun akku on täysin ladattu, kemiallisia reaktioita ei enää tapahdu ja kaikki latausvirta kulkeutuu lämmöksi ja kaasuksi tässä vaiheessa. Sitten säädin alentaa jännitettä Float-tasolle, jolloin lataus tapahtuu pienemmällä virralla ja jännitteellä. Tämä laskee akun lämpötilaa ja estää kaasuuntumista, sekä lataa akkua hieman samalla. Float-vaiheen tarkoitus on kompensoida itsekulutuksen ja koko systeemin pienen kuorman aiheuttamaa voiman kulutusta, ja samalla säilyttää akun täysi säilytyskapasiteetti. Float-vaiheessa kuormat voivat jatkaa varauksen ottamista akulta Jos kuorma ylittää latausvirran, säädin ei voi enää säilyttää akkua Float-vaiheessa. Jos akun jännite pysyy Boost-latausjännitteen alapuolella, säädin lopettaa Float-vaiheen ja siirtyy takaisin Bulk-vaiheeseen. Varauksen tasaaminen VAROITUS: Räjähdysvaara! Nesteakun tasaaminen voi tuottaa räjähtäviä kaasuja, joten akkulaatikon hyvä ilmastointi on välttämätöntä. HUOMAA: Laitteiston vahingoittuminen! Tasaaminen voi nostaa akun jännitettä, jolloin se vahingoittaa herkkiä tasavirtalaitteita. Varmista, että kaikki 9

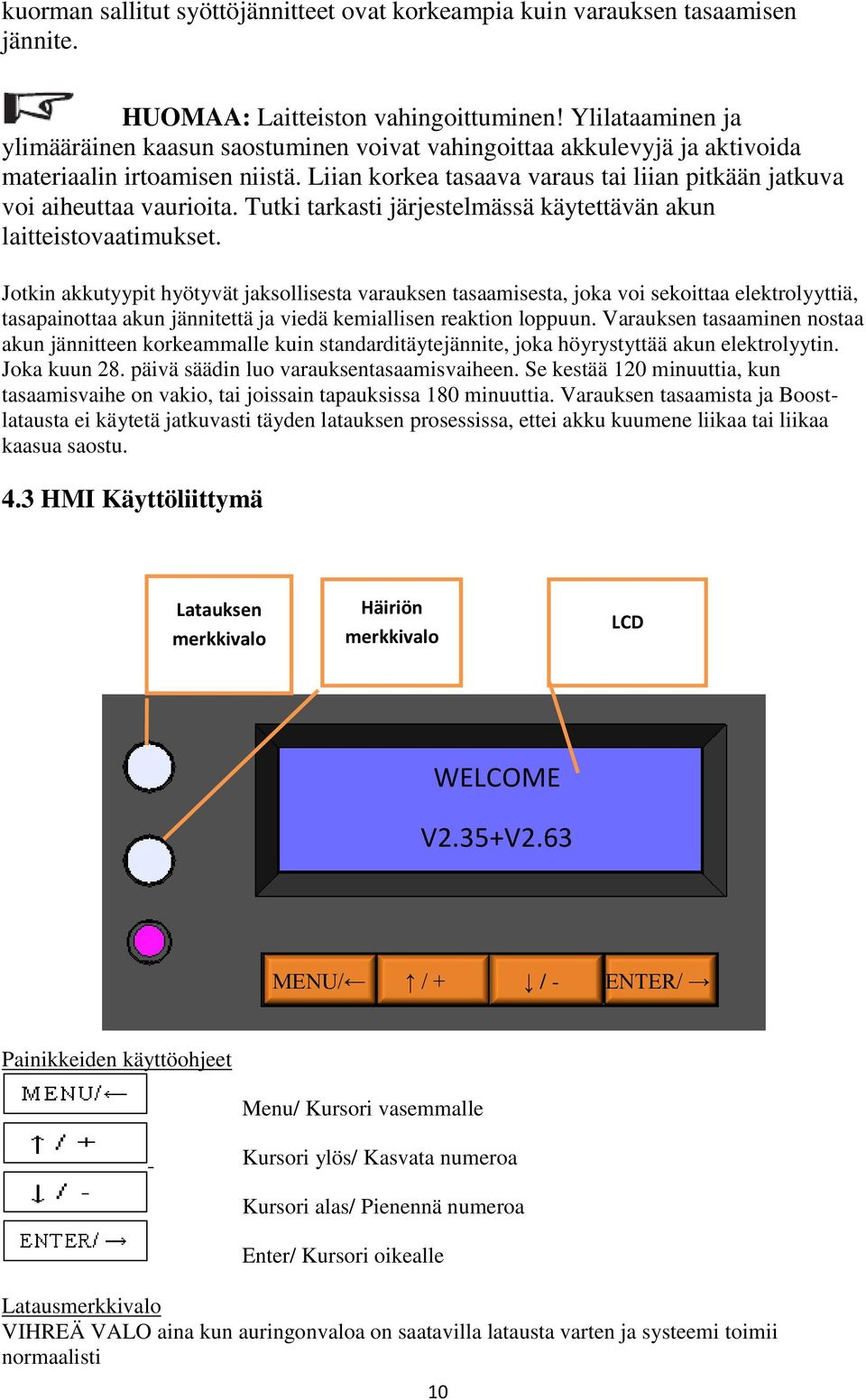

10 kuorman sallitut syöttöjännitteet ovat korkeampia kuin varauksen tasaamisen jännite. HUOMAA: Laitteiston vahingoittuminen! Ylilataaminen ja ylimääräinen kaasun saostuminen voivat vahingoittaa akkulevyjä ja aktivoida materiaalin irtoamisen niistä. Liian korkea tasaava varaus tai liian pitkään jatkuva voi aiheuttaa vaurioita. Tutki tarkasti järjestelmässä käytettävän akun laitteistovaatimukset. Jotkin akkutyypit hyötyvät jaksollisesta varauksen tasaamisesta, joka voi sekoittaa elektrolyyttiä, tasapainottaa akun jännitettä ja viedä kemiallisen reaktion loppuun. Varauksen tasaaminen nostaa akun jännitteen korkeammalle kuin standarditäytejännite, joka höyrystyttää akun elektrolyytin. Joka kuun 28. päivä säädin luo varauksentasaamisvaiheen. Se kestää 120 minuuttia, kun tasaamisvaihe on vakio, tai joissain tapauksissa 180 minuuttia. Varauksen tasaamista ja Boostlatausta ei käytetä jatkuvasti täyden latauksen prosessissa, ettei akku kuumene liikaa tai liikaa kaasua saostu. 4.3 HMI Käyttöliittymä Latauksen merkkivalo Häiriön merkkivalo LCD WELCOME V2.35+V2.63 MENU/ / + / - ENTER/ Painikkeiden käyttöohjeet Menu/ Kursori vasemmalle Kursori ylös/ Kasvata numeroa Kursori alas/ Pienennä numeroa Enter/ Kursori oikealle Latausmerkkivalo VIHREÄ VALO aina kun auringonvaloa on saatavilla latausta varten ja systeemi toimii normaalisti 10

11 Häiriömerkkivalo Seuraavissa tapauksissa häiriömerkkivalo välkkyy punaisena: Aurinkopaneeli: Ylivirta, Jännitteen mittausvirhe, MOS-I käänteissuojauksen puute, MOS-C latauksen puute, MOS-I tai MOS-C ei ole yhdistetty tai MOS rikki Akku: Ylijännite, Jännitteen mittausvirhe, ylilämpötila Kuorma: Ylikuorma, Oikosulku, MOS-purkauksen puute, Jännitteen mittausvirhe Säädin: Ylilämpötila Ongelmanratkaisuohjeita luvussa Säätimen toiminnot ja näyttö Kuormatila 1 Manuaalinen (oletus) Tämä tila kytketään kuormalta päälle ja pois painamalla ENTER-painiketta Parametri Yksityiskohdat Huomioita Manual ON (oletus) Kuorma kytkeytyy päälle automaattisesti kun säädin on käynnistetty. Jos akussa on riittävästi virtaa ja säädin toimii normaalisti, kuorma pysyy päällä. Paina ENTER hallitaksesi kuormaa säätimen valmiustilanäytössä tai MT50/100-yksikössä. Manual OFF Kuorma ei kytkeydy päälle kun säädin on käynnistetty. Kuorma voidaan kytkeä päälle manuaalisesti. Jos akussa on riittävästi virtaa ja säädin toimii normaalisti, kuorma pysyy päällä. Kuorma voidaan kytkeä päälle ja pois myös PC:n hallintaohjelmiston avulla 2 Valo päällä/pois Kun aurinkopaneelin jännite laskee yöajan jännitekynnyksen alapuolelle auringonlaskun aikaan, säädin tunnistaa alkujännitteen ja sytyttää valon ennalta asetetun aikaviiveen jälkeen kun akussa on tarpeeksi virtaa ja säädin toimii normaalisti. Kun aurinkopaneelin jännite nousee päiväajan jännitekynnyksen yläpuolelle, säädin tunnistaa alkujännitteen ja kytkee valon pois päältä ennalta asetetun aikaviiveen jälkeen. Aikaviiveen väli on 0-99 minuuttia. 11

12 Auringonlasku Auringonnousu 12

13 3 Valo päällä + ajastin Kun aurinkopaneelin jännite laskee yöajan jännitekynnyksen alapuolelle auringonlaskun aikaan, säädin tunnistaa alkujännitteen ja sytyttää valon ennalta asetetun aikaviiveen jälkeen. Working time 2 (Päälläoloaika 2) on avoin valon päälläoloaika ennen auringonnousua. Valo on päällä useita tunteja, jonka käyttäjä asettaa. Jos päälläoloaikaa muutetaan prosessin aikana, säädin ei nollaa laskuria. Parametri Yksityiskohdat Huomioita Working time 1 (päälläoloaika 1) Avoin aika, jolloin valo on päällä auringonlaskun jälkeen Working time 2 (päälläoloaika 2) Night time (yöaika) Avoin aika, jolloin valo on päällä ennen auringonnousua Säädin laski yön kokonaispituuden itseopiskelulla. Ajan tulisi olla yli 3 tuntia. Kun arvoksi asetetaan nolla, säädin ei toimi päälläoloaikana; todellinen valon päälläoloaika riippuu yöajasta ja päälläoloajoista 1 ja 2 4 Ajastin Toiminto sisältää yksittäisiä aikavälejä ja kaksinkertaisia aikavälejä. Aseta aloitus- ja lopetusaika jokaiselle aikavälille ja säädin toimii asetettujen aikavälien mukaan. Parametri Time Control 1 (aikaväli 1) Time Control 2 (aikaväli 2) Yksittäinen aikaväli Kaksinkertainen aikaväli Yksityiskohdat Aseta aloitus- ja lopetusaika 1 kuorman annolle Aseta aloitus- ja lopetusaika 2 kuorman annolle Kuorman anto ajan 1 mukaisesti Kuorman anto aikojen 1 ja 2 mukaisesti 13

14 Laitteen parametrit Parametri Yksityiskohdat ID Väli: Kello (Clock) Muoto: pp-kk-vvvv hh-mm-ss Salasana (Password) Oletus: Akun latausasetukset Akkutyyppi Suljettu (oletus) Geeli Neste Käyttäjä Huomioita Vakioarvo Vakioarvo Vakioarvo Käyttäjän määrittämä Säätimen toiminnot ja näyttö Käyttöönottonäyttö Kun säädin käynnistetään, seuraava kuva tulee näkyviin käynnistyksen aikana: WELCOME V2.36+V2.63 Päävalikkonäyttö Kun säädin on otettu käyttöön, tarkkailunäyttö päivittyy automaattisesti. Paina MENU-painiketta, jolla pääset Päävalikko 1-näkymään, joka näyttää tältä: 1. Monitoring 2. Device Set 3. Parameters 4. Load Set Käänteinen kursori näyttää sisällön, jota voit muokata Paina -painiketta päästäksesi Päävalikko 2- ja Päävalikko 3-näkymiin: 5. Rated Value 6. Test Mode 7. Password 8. Batt Mng Mode 9. Factory Reset 10. Reboot Device Järjestelmänseurantanäyttö Päävalikkonäytössä paina kursori ylös- tai kursori alas -painiketta, käänteinen kursori liikkuu Päävalikko 1:n ja Päävalikko 2:n välillä. Kun kursori osoittaa 1. Monitoring Päävalikko 1:ssä, 14

15 paina ENTER päästäksesi järjestelmänseurantanäyttöön, jonka näet alla. Paina kursori ylös tai kursori alas joilla näet kaikki reaaliaikaiset parametrit. Aurinkopaneelin jännite ja virta Näytössä näkyy aurinkopaneelin reaaliaikainen jännite ja virta PV 14.5V 7.2A Akun jännite ja virta Paina kursori alas päästäksesi seuraavaan näyttöön joka näyttää akun todellisen jännitteen ja virran. Miinusmerkki virrassa tarkoittaa, että akku on purkaustilassa. Plusmerkki tarkoittaa, että akku latautuu. BATT 12.5V -5.5V Akun lämpötila ja varaustila (SOC) Paina kursori alas nähdäksesi akun todellisen lämpötilan ja varaustilan TEMP 25.6 C SOC 47% Kuorman jännite ja virta Paina kursori alas, niin pääset seuraavaan näkymään, josta näet kuorman todellisen jännitteen ja virran LOAD 12.5V 5.5V Reaaliaikainen kello ja systeemin tila Paina kursori alas päästäksesi näyttöön, jossa näet reaaliaikaisen kellon ja systeemin tilaa ilmaisevat kuvat. Jos manuaalitila on valittuna, paina ENTER asettaaksesi kuorman vaihtoehtoisesti päälle tai pois. Sep05 12 : 24 : 23 15

16 Systeemin tilaa ilmaisevien kuvien selitykset Päivä Yö Lataa Normaali LVD Normaali UVW LVD Päällä Pois Systeemin tila Paina kursori alas päästäksesi näkymään, joka näyttää systeemin tilan: PV: Disconnect BATT: Discharge/Normal LOAD: On DEVICE: Normal PV status: Connect; Disconnect; Measure Err; MOS-I Short; MOS-C Short; MOS Break BATT charging status: Equalize; Boost; Float; No Charge BATT status: LVD; UVW: Normal; OVD; Error; OverTemp; LOAD status: On; Off; OverLoad; Short; Error; MOS Short; DEVICE status: Normal; OverTemp Kun tummalla merkityn virheen ilmaantuessa mitään toimenpiteitä ei suoriteta 2 minuutissa, näyttö hyppää kyseiselle sivulle automaattisesti Latausenergiatilastot Char. Energy Day: Mon: Total: 1.17 KWh KWh 98,74 KWh Kuormaenergiatilastot Disch. Energy Day: Mon: Total: 0.75 KWh KWh KWh 16

17 Laitteen asetukset Valitse päävalikossa kohta 2. Device Set ja paina ENTER päästäksesi laitteen asetusnäyttöön. Kun olet tässä näkymässä, reaaliaikainen kello pysähtyy. Korjaa aika oikeaksi kun olet säätänyt parametrit. Device Set Date: Time: 12 : 24 : 23 Device Set ID: 001 Backlight: 010 sec Paina näkymässä MENU tai ENTER, kursori liikkuu kaikkien parametrien välillä. MENUpainikkeen painaminen saattaa siirtää kursorin päävalikkoon. Kun kursori osoittaa parametria, muuta sen arvoa painamalla ylös- tai alas-painiketta. LCD-näytön taustavalon sammumisajaksi voidaan säätää sekuntia. Alla oleva viesti ilmestyy kun painat ENTER. Paina Ylös tai Alas valitaksesi save (tallenna) tai cancel (peruuta). Jos painat cancel, palaat päävalikkoon. Näytön taustavalon sammumisen oletusaika on 60 sekuntia. Save Parameters Save Cancel Jos valitset Tallenna (save), systeemi tarkistaa ovatko arvot kelpaavia. Jos arvot kelpaavat, saat ilmoituksen SAVE SUCCESS! merkiksi siitä, että arvot on tallennettu. Tallennuksen jälkeen palaat päävalikkoon. Painamalla Ylös ja Alas yhtäaikaisesti 3 sekunnin ajan pääset tehdastilaan. Pääsykoodi, jolla poistat tiedot lokista (Energy Log) on oletusarvoisesti Poistoa ei voi peruuttaa, joten mieti tarkkaan! Device Set ID : 001 Backlight : 060 sec Energy Log : Clear Voit muuttaa parametreja ja suorittaa toimintoja myös valikoissa vastaavalla tavalla. Navigoi nuolinäppäimillä, valitse oikea valikko painamalla ENTER, muokkaa parametria nuolinäppäimillä ja hyväksy valinnat painamalla ENTER. MENU-painikkeella pääset takaisin päävalikkoon. HUOMAA: Kun ajastimen sammumisaika on myöhäisempi kuin paikallinen auringonnousu, säädin sammuttaa valot auringonnousun aikaan, koska valojen hallinnan prioriteettitaso on korkeampi! 17

18 5. Suojaus, ongelmatilanteet ja huolto 5.1 Suojaus Aurinkopaneelien oikosulku: Jos oikosulku tapahtuu, selvitä se ja lataus jatkuu normaalisti Ylikuormitus: Jos kuormavirta ylittää säätimen virran (1,05 kertaa kuormavirta), säädin kytkee kuorman irti. Ylikuorma täytyy irrottaa ja painaa sen jälkeen kytkintä. Kuorman oikosulku: Täysin suojattu kuorman kytkentöjen oikosulkuja vastaan ( 2 kertaa kuormavirta). Yhden automaattisen kuorman jälleenkytkentäyrityksen jälkeen vika täytyy korjata käynnistämällä säädin uudestaan tai painamalla kytkintä. Aurinkopaneelin käänteinen napaisuus: Täysin suojattu väärää napaisuutta vastaan, ei aiheuta vahinkoa säätimelle. Korjaa kytkennät normaalitoiminnan jatkamiseksi. Akun käänteinen napaisuus: Täysin suojattu väärää napaisuutta vastaan, ei aiheuta vahinkoa säätimelle. Korjaa kytkennät normaalitoiminnan jatkamiseksi. Akun toimintajännitteen häiriö: Jos akun jännite ei vastaa säätimen toimintajännitettä, säädin lopettaa toiminnan. Jännitteen korjaamisen jälkeen häiriö voidaan poistaa painamalla kuormapainiketta. Vahingoittunut lämpötilasensori: Jos lämpötilasensori vioittuu tai joutuu oikosulkuun, säädin lataa ja kuormaa oletuslämpötilassa 25 C estääkseen akkua vahingoittumasta. Ylikuumenemissuojaus: Jos säätimen jäähdytyselementin lämpötila nousee yli 85 C, säädin automaattisesti aloittaa suojautumisen ylikuumenemista vastaan lopettamalla lataamisen tai purkamisen. Kun lämpötila putoaa alle 75 C, säädin jatkaa automaattisesti toimintaansa. Hetkellinen korkeajännite: Aurinkopaneeli on suojattu pientä korkeajännitepiikkiä vastaan. Ukkosherkillä alueilla ylimääräisen ulkoisen rajoittimen käyttöä suositellaan. Huomautus: Säätimessä on automaattinen päivittäinen häiriöstä palautumistoiminto, joka vähentää manuaalisen käytön tarvetta ja voi älykkäästi eliminoida laitteistovikoja. 5.2 Ongelmatilanteet Vika Mahdolliset syyt Ongelmanratkaisu Latauksen merkkivalo ei pala päivällä ja näytössä lukee Disconnect Näytössä lukee Measure Err, MOS-I Short, MOS-C Short, MOS Break Kuormat eivät toimi ja näytössä lukee LVD Lataus- ja kuormapiirit eivät ole päällä ja näytössä lukee OVD Aurinkopaneeli ei ole kytketty kunnollisesti MOS-I tai MOS-C on vahingoittunut Akku on purkautunut liikaa Akun ylijännite Tarkista, että paneelin ja akun kytkennät ovat oikein ja tiukat Käynnistä säädin uudelleen; jos vika jatkuu, sammuta säädin välittömästi ja ota yhteyttä tavarantoimittajaan huollon järjestämiseksi Säädin sulki annon automaattisesti ja palautuu käyttöön kun akku on latautunut Irrota aurinkopaneelin kytkentä ja mittaa onko akun jännite liian korkea 18

19 Lataus- ja kuormapiirit eivät ole päällä ja seurantanäytön kohdassa BATT lukee Over Temp Lataus- ja kuormapiirit eivät ole päällä ja näytössä lukee Error Kuormapiiri ei ole päällä ja näytössä lukee Over Load Kuormapiiri ei ole päällä ja LOAD-näytössä lukee Short Akku on ylikuumentunut tai ympäristön lämpötila on liian suuri Akun jännitesensori on poikkeava Kuormateho ylittää nimellistehon Kuormapiirissä on oikosulku Kun ympäröivä lämpötila tai akun lämpötila ylittää 65 C, säädin katkaisee lataus- ja kuormapiirit automaattisesti. Kun lämpötila laskee alle 55 C, säädin kytkee ne automaattisesti takaisin. Käynnistä säädin uudelleen. Jos vika jatkuu, kytke latausja kuormapiirit heti irti ja ota yhteyttä tavarantoimittajaan huollon järjestämiseksi Vähennä sähkölaitteiden määrää. Kun kuormateho saavuttaa kertaisen, kertaisen tai yli 1.5- kertaisen nimellisarvon, säädin automaattisesti sulkee kuormat 60, 5 tai 1 sekunnissa. Säädin aktivoituu uudestaan ensimmäisellä kerralla 5 sekunnin viiveen jälkeen, toisella kerralla 10 sekunnin jälkeen, kolmannella 15 sekunnin jälkeen, neljännellä 20 sekunnin jälkeen ja viidennellä kerralla 25 sekunnin jälkeen. Jos näin käy yli viisi kertaa, paina ENTER ja säädin palauttaa annon 10 sekunnissa. Jos 5-kertaisen uudelleenaktivoitumisen aikana säädin palautetaan manuaalisesti, 5-kertainen uudelleenaktivointi käydään uudelleen läpi. Kun yö ja päiväaika vaihtuvat, käynnistä palautumisprosessi. Viisinkertainen palautumisprosessi voidaan tehdä uudelleen. Tarkista kuormakytkennät. Toimi kuten edellisessä kohdassa Lataus- ja kuormapiirit eivät ole päällä ja LOAD-näytössä lukee MOS-I Short, Error Elektroninen komponentti on vaurioitunut 19 Käynnistä säädin uudelleen. Jos vika jatkuu, kytke latausja kuormapiirit irti välittömästi ja ota yhteyttä tavarantoimittajaan huollon järjestämiseksi.

20 Lataus- ja kuormapiirit eivät ole päällä ja LOAD-näytössä lukee OVER TEMP Säädin on ylikuumentunut Kun säätimen lämpötila ylittää 85 C, säädin kytkee irti lataus- ja kuormapiirit. Kun lämpötila laskee alle 75 C, säädin kytkee ne automaattisesti takaisin 5.3 Huolto Seuraavat tarkastukset ja huoltotoimenpiteet suoritettaviksi vähintään kahdesti vuodessa parhaan suorituskyvyn takaamiseksi. Tarkista, että ilmavirta ja ilmastointi säätimen ympärillä ei ole estynyt. Puhdista kaikki lika jäähdytyselementistä. Tarkista kaikki paljaat johtimet etteivät niiden eristykset ole vaurioituneet. Huolla tai vaihda johtimet tarvittaessa. Tarkista, että LEDit ja LCD-näyttö ovat vaatimusten mukaisia. Huomioi kaikki ongelmatai häiriöviestit. Tee korjaustoimenpiteet, jos niille on tarvetta. Kiristä kaikki liittimet. Tutki, onko löysiä, rikkinäisiä tai palaneita liitoksia. Varmista ettei liittimissä ole korroosiota, eristysvaurioita, korkeaa lämpötilaa, palo- tai värinmuutosjälkiä. Kiristä liitinruuvit ehdotettuun momenttiin asti. Tutki onko säätimessä likaa, hyönteisiä tai korroosiota ja puhdista ne. Tarkista, että ukkosenpysäytin on hyvässä kunnossa. Vaihda se uuteen ajoissa estääksesi säädintä tai muuta laitteistoa vahingoittumasta HUOMAA: Sähköiskun vaara! Varmista, että säätimen kaikki virtalähteen on kytketty irti kun suoritat yllä olevia toimenpiteitä. 6. Teknisiä tietoja Malli VS3024BN Sähköiset parametrit Jännite Akun maksimijännite Aurinkopaneelin maksimijännite Akkuvirta Latauspiirin jännitteen putoama Kuormapiirin jännitteen putoama Itseiskulutus Maa 12/24 V 32 V 48 V 30 A 0,69 V 0,17 V 15mA@12V; 13mA@24V Negatiivinen maahan Ympäristön parametrit LCD-näytön lämpötila -20 ~ +70 C Toimintalämpötila -25 ~ +55 C Suojausluokka IP30 Mekaaniset parametrit Liittimet (mm 2 ) 16 nettopaino (kg) 0,7 20

21 Säätimen mitat 57,
