LENTOESTEREKISTERI ESRI SHAPEFILE FORMAATISSA

Transkriptio

1 TIETOTUOTESELOSTE LENTOESTEREKISTERI ESRI SHAPEFILE FORMAATISSA 1. YLEISTIETOA 1.1 Nimi ja tunnisteet Lentoesterekisteri ESRI-shapefile formaatissa 1.2 Vapaamuotoinen kuvailu Tuote sisältää Finavian ylläpitämän lentoesterekisterin estetiedot Esri-shapefile paikkatietoformaatissa niiden esteiden osalta, jotka on ilmoitettu rakennetuiksi (valmiit esteet) ja joiden rakennekorkeus on vähintään 30 m. Voimajohtojen voimajohtopylväät eivät sisälly tietotuotteeseen. Estekohteet ovat geometriatyypiltään pisteitä. Lentoesterekisteri ylläpidetään Oracle tietokannassa, ja tiedot saadaan pääsääntöisesti Ilmailulain (1194/2009, 165) mukaisen lentoestelausuntoprosessin perusteella asiakkaan toimittaman lentoestelausuntopyynnön ja valmistumisilmoituksen kautta. Esteiden omistajiin liittyviä tietoja ei sisälly tietotuotteeseen. 1.3 Tietoa määrittelystä Nimi: Lentoesterekisteri Esri-Shapefile -formaatissa Päiväys: Tekijä: Kieli: Finavia / Ilmailutiedotus suomi 2. SOVELTAMISALA Tätä tuotetta voidaan käyttää sovelluksissa, joissa tarvitaan lentoestetietoja paikkatietoformaatissa. 3. TUOTTEEN TUNNISTAMISTIEDOT Nimi: Lentoesterekisteri Esri-Shapefile formaatissa Tiivistelmä: Tietotuote sisältää Finavian ylläpitämän lentoesterekisterin pistemäiset estetiedot Esri-Shapefile paikkatietoformaatissa niiden esteiden osalta, jotka on ilmoitettu rakennetuiksi (valmiit esteet) ja joiden rakennekorkeus on vähintään 30 m pois lukien voimajohtojen voimajohtopylväät. Lentoesterekisteri ylläpidetään Oracle tietokannassa, ja tiedot saadaan pääsääntöisesti Ilmailulain mukaisen lentoestelausuntoprosessin perusteella asiakkaan toimittaman lentoestelausuntopyynnön ja valmistumisilmoituksen kautta. Esteiden omistajiin liittyviä tietoja ei sisälly tuotteeseen. Maantieteellinen kattavuus: Tuote kattaa Suomen alueen. Geometrinen esitystapa: Lentoesteet esitetään pisteinä. 4. TIETOSISÄLLÖN JA RAKENTEEN KUVAILU 4.1 Tietotuotteen yleiskuvaus Tietotuote sisältää yhden lentoesteet kohdetyypin, jolla ei ole riippuvuuksia muihin kohdetyyppeihin. Lentoesteet kohdetyyppiin liittyy korkeus- ja sijaintitarkkuus, valolaji sekä valon toiminta -koodistot.

2 4.2 Kohdetyyppiluettelo Lentoesteet Määritelmä: Lentoeste tallennetaan pistemäisenä kohteena. Esimerkiksi rakennuksista tallennetaan vain yksi piste, jonka korkeustieto vastaa rakennukseen liittyvää korkeinta kohtaa tai rakennetta (esimerkiksi antennin tai maston huippu rakennuksen katolla). Lentoesteen attribuutit: NIMI TYYPPI ID WGS84_LAT WGS84_LON KOORD_TARK KOORD_TAPA AGL_M_M MSL_M_M KORK_TARK LUONTI_PVM MUUTOS_PVM VALMIS VALMIS_PVM EVLAJI1 EVTOIM1 EVLAJI2 EVTOIM2 EXPORT_PVM NIMI Esteen pystyttäjän esteelle antama nimi. Kaikilla esteillä nimi ei ole esteen yksilöivä tieto. TYYPPI Esteen tyyppi. Tarvittaessa esterekisteriin voidaan lisätä uusia estetyyppejä. Tietotuotteeseen sisältyvät estetyypit: TYYPPI TYYPPIKOODI ESTEREKISTERISSÄ Masto 1 Tuulivoimala 10 Maailmanpyörä 15 Savupiippu 2 Säiliö 24 Hyppyrimäki 29 Vesitorni 3 Pyloni 34 Antennipylväs 38 Rakennus 4 Majakka 41 Nosturi 5 Valaisinpylväs 7 Torni 9 Muu rakennettu kohde 13,16,32,37,39,44,45

3 ID Esteen yksilöivä ID numero. ID on juokseva numero, joka liitetään esteeseen, kun sen tiedot viedään esterekisteriin. Long Integer WGS84_LAT Esteen sijainnin osoittava maantieteellinen leveysaste desimaaliasteina EUREF-FIN koordinaatistossa WGS84_LON Esteen sijainnin osoittava maantieteellinen pituusaste desimaaliasteina EUREF-FIN koordinaatistossa KOORD_TARK Sijaintitarkkuuden osoittava koodi. Sijaintitarkkuuskoodeja on kahta tyyppiä: eksponenttimuodossa esitettävä tarkkuus ja MML:n maastotietokannassa käytössä oleva mm lukema. Esteiden, joiden sijainti on päivitetty vastaamaan vastaavan kohteen sijaintia MML:n maastotietokannassa, sijaintitarkkuuskoodina käytetään Maastotietokannan koodia. Eksponentiaalimuotoiset korkeus- ja sijaintitarkkuuskoodit: Koodi Selitys 1-1 0,1 m m 3-1 0,3 m 5-1 0,5 m m m m m m m 1+2 0,1 km 2+2 0,2 km 5+2 0,5 km km km km Maastotietokannan mukaiset korkeus- ja sijaintitarkkuuskoodit: Koodi Selitys 0 Ei määr ,5 m 800 0,8 m m m m m m ,5 m m m

4 ,5 m m m m m m m m AGL_M_M Esteen rakennekorkeus maanpinnasta huippuun, metreinä. Tietotuote sisältää estekohteet joiden rakennekorkeus on vähintään 30 metriä. MSL_M_M Esteen huipun korkeus metreinä merenpinnasta N60 korkeusjärjestelmässä. KORK_TARK Korkeustiedon tarkkuuden osoittava koodi. Koodisto on sama kuin KOORD_TARK attribuutissa. LUONTI_PVM Päivämäärä, jolloin este on viety esterekisteriin MUUTOS_PVM Päivämäärä, jolloin esteen tietoja on päivitetty esterekisterissä. Muutospäivämäärä päivittyy kun estekohteen mitä tahansa ominaisuustieto päivitetään. Päivitetty ominaisuustieto voi olla myös sellainen ominaisuustieto, joka ei kuulu tietotuotteen mukaisiin ominaisuustietoihin. VALMIS_PVM Päivämäärä, jolloin este on päivitetty esterekisteriin keskeneräisestä valmiiksi asiakkaalta saadun valmistumisilmoituksen perusteella. Kaikilla tietotuotteen estekohteilla on valmistumispäivämäärätieto. EVLAJI1, EVLAJI2 Esteeseen liittyvien lentoestevalojen ominaisuustieto koodina. Koodi Selitys 1 F R :Fixed Red : Kiinteä,jatkuva (ei-vilkkuva) punainen valo 2 FLG W :Flashing White :Vilkkuva valkoinen valo 3 FLG R :Flashing Red :Vilkkuva punainen valo 4 OTHER : Muu 0 NIL :None : Ei valoa

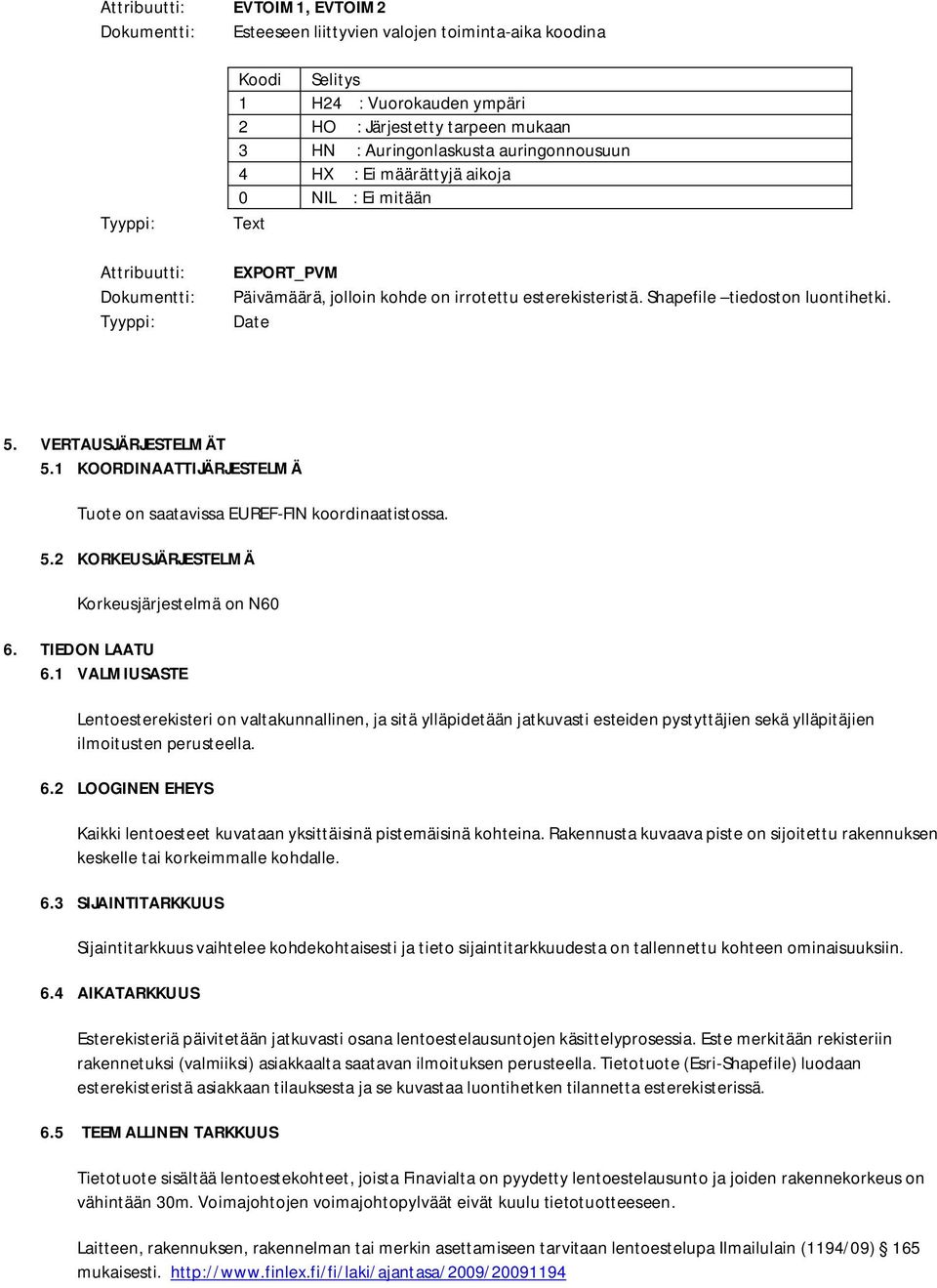

5 EVTOIM1, EVTOIM2 Esteeseen liittyvien valojen toiminta-aika koodina Koodi Selitys 1 H24 : Vuorokauden ympäri 2 HO : Järjestetty tarpeen mukaan 3 HN : Auringonlaskusta auringonnousuun 4 HX : Ei määrättyjä aikoja 0 NIL : Ei mitään EXPORT_PVM Päivämäärä, jolloin kohde on irrotettu esterekisteristä. Shapefile tiedoston luontihetki. 5. VERTAUSJÄRJESTELMÄT 5.1 KOORDINAATTIJÄRJESTELMÄ Tuote on saatavissa EUREF-FIN koordinaatistossa. 5.2 KORKEUSJÄRJESTELMÄ Korkeusjärjestelmä on N60 6. TIEDON LAATU 6.1 VALMIUSASTE Lentoesterekisteri on valtakunnallinen, ja sitä ylläpidetään jatkuvasti esteiden pystyttäjien sekä ylläpitäjien ilmoitusten perusteella. 6.2 LOOGINEN EHEYS Kaikki lentoesteet kuvataan yksittäisinä pistemäisinä kohteina. Rakennusta kuvaava piste on sijoitettu rakennuksen keskelle tai korkeimmalle kohdalle. 6.3 SIJAINTITARKKUUS Sijaintitarkkuus vaihtelee kohdekohtaisesti ja tieto sijaintitarkkuudesta on tallennettu kohteen ominaisuuksiin. 6.4 AIKATARKKUUS Esterekisteriä päivitetään jatkuvasti osana lentoestelausuntojen käsittelyprosessia. Este merkitään rekisteriin rakennetuksi (valmiiksi) asiakkaalta saatavan ilmoituksen perusteella. Tietotuote (Esri-Shapefile) luodaan esterekisteristä asiakkaan tilauksesta ja se kuvastaa luontihetken tilannetta esterekisterissä. 6.5 TEEMALLINEN TARKKUUS Tietotuote sisältää lentoestekohteet, joista Finavialta on pyydetty lentoestelausunto ja joiden rakennekorkeus on vähintään 30m. Voimajohtojen voimajohtopylväät eivät kuulu tietotuotteeseen. Laitteen, rakennuksen, rakennelman tai merkin asettamiseen tarvitaan lentoestelupa Ilmailulain (1194/09) 165 mukaisesti.

6 7. METATIEDOT 7.1 TIIVISTELMÄ Lentoesterekisteriaineisto ylläpidetään Oracle tietokannassa (ei spatiaalinen), ja tiedot (mm esteen sijainti- ja korkeustiedot) saadaan pääsääntöisesti Ilmailulain mukaisen lentoestelausuntoprosessin perusteella asiakkaan toimittaman lentoestelausuntopyynnön ja valmistumisilmoituksen kautta. 7.2 RESURSSIN TYYPPI Tietoaineisto 7.3 VERKKO-OSOITE YKSILÖIVÄ RESURSSITUNNISTE Aineisto ei ole INSPIRE direktiivin piiriin kuuluva paikkatietoaineisto. 7.5 RESURSSIN KIELI Suomi 7.6 AIHELUOKKA Liikenne, Rakennelma, voimajohdot eivät kuulu tuotteeseen 7.7 AVAINSANA lentoeste 7.8 HISTORIATIEDOT Lentoesterekisterin tiedot perustuvat pääsääntöisesti asiakkaan lentoestelausuntopyynnön yhteydessä toimittamiin tietoihin sekä esteen tietojen muutoksiin liittyvistä ilmoituksista, esimerkiksi valmistuminen tai purkaminen.. Este merkitään lentoesterekisteriin valmiiksi esteeksi asiakkaan antaman valmistumisilmoituksen perusteella. Tämän jälkeen ao kohde tulee mukaan mahdollisiin rekisteristä tehtäviin esteaineistoluovutuksiin ja tietotuotteisiin. Mikäli este poistuu maastosta (puretaan) tulee esteen ylläpitäjän antaa siitä ilmoitus, jotta este voidaan poistaa esterekisteristä. Osa esterekisterin tietosisällöstä on perusparannettu vertaamalla estekohdetta Maanmittauslaitoksen Maastotietokannan vastaavaan kohteeseen, mikäli sellainen on olemassa. Esterekisterin esteen sijainti on muutettu tällöin Maastotietokannan sijaintitiedon mukaiseksi. 7.9 SAATAVUUS- JA KÄYTTÖEHDOT Lentoesteaineisto on tilattavissa Esri-Shapefile formaatissa. Aineistosta ei peritä käyttöoikeusmaksuja. Aineiston irrotuskustannus on alv. Asiakkaalle toimitetaan kyseisenä hetkenä lentoesterekisterissä olevat tietotuotteen mukaiset tiedot Esri-Shapefile formaatissa sähköpostitse. Kohteiden tai tietosisällön rajaaminen tai muu käsittely (esimerkiksi muut formaatit, karttaliite, CD tai muu media) laskutetaan toteutuneiden työ- ja materiaalikustannusten mukaisesti (työkustannus 100 /h + alv alkavalta tunnilta). Aineiston hyödyntäminen jatkolisensoimalla ja sen käyttäminen sellaisenaan osana palvelua on kielletty. Johdetun aineiston julkaisu sovitaan tapauskohtaisesti. Aineistoon ei liity päivityspalvelua. Finavia ei vastaa aineistossa mahdollisesti esiintyvistä virheistä eikä sen käytöstä aiheutuvista välittömistä tai välillisistä vahingoista TURVALUOKITTELU Julkinen 7.11 ORGANISAATION NIMI Finavia, Ilmailutiedotus 7.12 SÄHKÖPOSTIOSOITE [email protected] 7.13 METATIEDON PÄIVITYS

7 8. JAKELUTIEDOT 9. TIEDON KERUU Luovutusformaatti: Esri-Shapefile Tietoaineistossa käytettävä kieli: suomi Esri-Shapefile on yhteensopiva kaikkien Esrin ohjelmistojen kanssa alkaen ArcView versiosta 2 ja Arc/Info versiosta 7. Myös monet muut paikkatieto-ohjelmistot tukevat Shapefile formaattia. Esri-Shapefile formaatin tekninen kuvaus (ESRI 1998): Luovutus koko maan kattavana koko 2.4 MB sisältäen noin 8800 kohdetta (04/2013) Ilmailulain mukainen lentoestelausunto- ja lupamenettely. 10. YLLÄPITOTIEDOT Esterekisteriä ylläpidetään jatkuvasti
