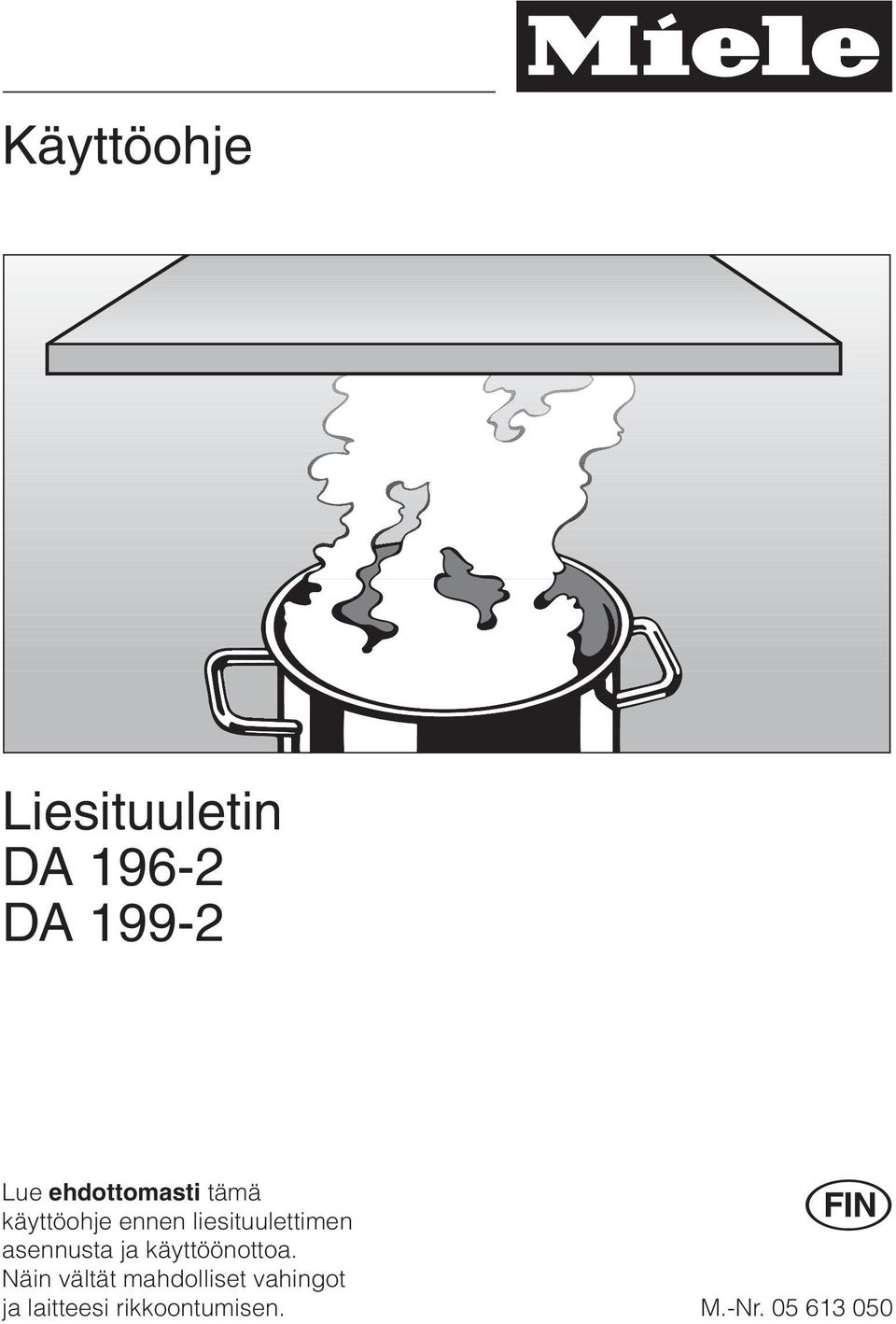

1 Käyttöohje Liesituuletin DA DA Lue ehdottomasti tämä käyttöohje ennen liesituulettimen asennusta ja käyttöönottoa. Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen. f M.-Nr

2 Sisällysluettelo Pidä huolta ympäristöstäsi Tärkeitä turvallisuusohjeita Laitteen osat Liesituulettimen käyttö Liesituulettimen kytkeminen päälle Tehon valinta Liesituulettimen kytkeminen pois päältä Valaisimen sytyttäminen / sammuttaminen Laitteen toimintaperiaate Puhdistus ja hoito Liesituulettimen runko Rasvansuodattimet Aktiivihiilisuodattimien asenta- minen / vaihtaminen Valaisimen vaihtaminen Asennusmitat Asennusmitat Asennus Asennustarvikkeet Kiinnityslevyt Kärynkeräyskupu Moottoriyksikkö Käyttö hormiin liitettynä Käyttö huonetilaan palauttavana Sähköliitäntä Teleskooppiosa Hormikupu Hormiliitäntä Kondenssivesisulku Sähköliitäntä Huolto Tekniset tiedot

3 Pidä huolta ympäristöstäsi Kuljetuspakkauksen uusiokäyttö Pakkaus suojaa laitetta vaurioilta kuljetuksen aikana. Pakkaus on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista. Kun palautat pakkausmateriaalit kiertoon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Miele-kauppiaasi huolehtii yleensä kuljetuspakkauksen talteenotosta. Voit myös itse palauttaa materiaalit kierrätykseen, mikäli paikkakunnallasi on pahvin ja muovin keräyspiste Vanhan laitteen hävittäminen Vanhoista kodinkoneista voi olla hyötyä vielä käytettyinäkin. Älä siis vie vanhaa laitetta kaatopaikalle, vaan tiedustele kauppiaaltasi tai kierrätyskeskuksesta, voiko laitteen palauttaa kiertoon (esim. raaka-aineeksi). Säilytä käytöstä poistettava liesituuletin poissa lasten ulottuvilta kuljetukseen saakka. Tarkempia tietoja löydät käyttöohjeen kohdasta "Tärkeitä turvallisuusohjeita". 3

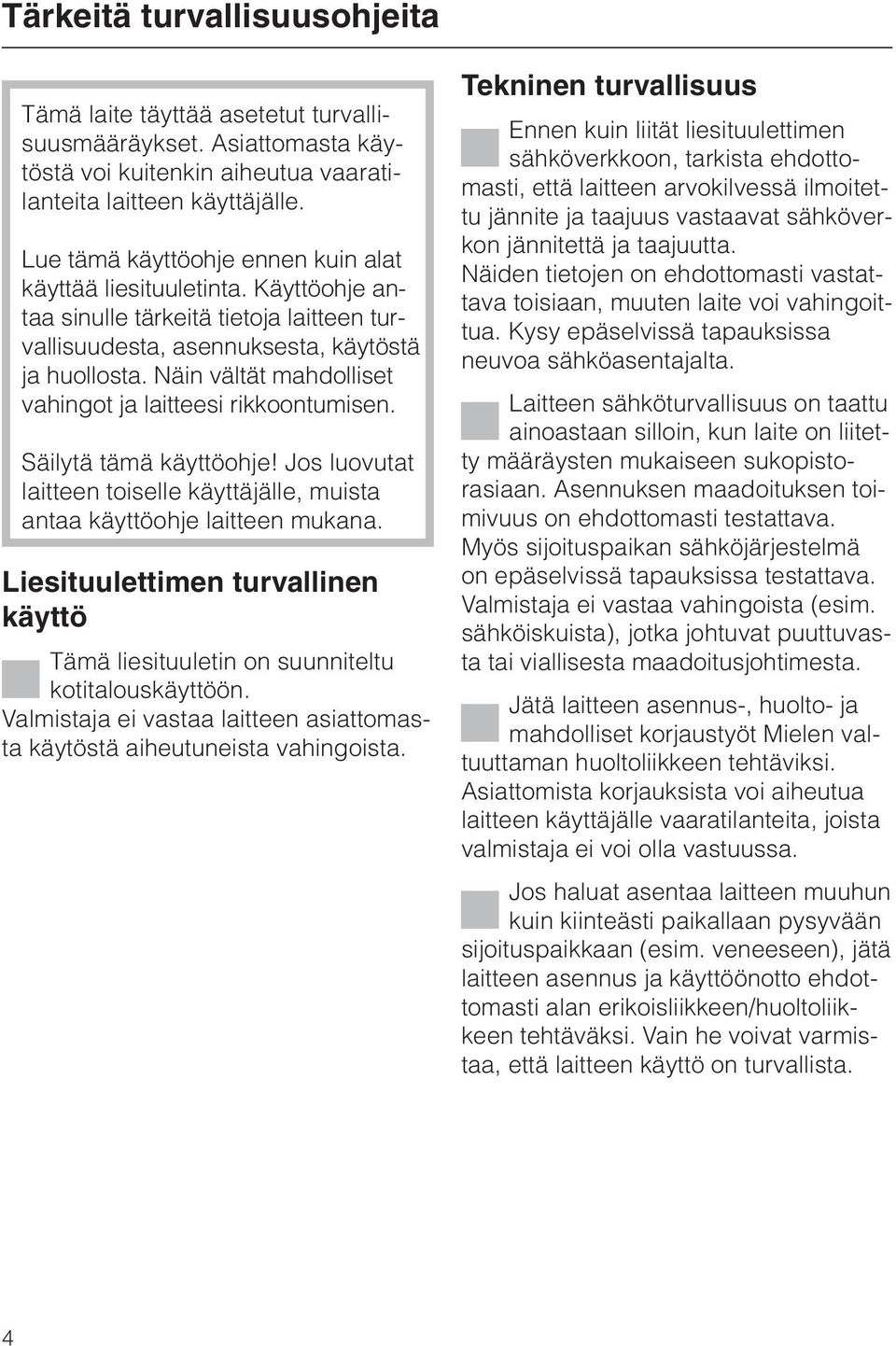

4 Tärkeitä turvallisuusohjeita Tämä laite täyttää asetetut turvallisuusmääräykset. Asiattomasta käytöstä voi kuitenkin aiheutua vaaratilanteita laitteen käyttäjälle. Lue tämä käyttöohje ennen kuin alat käyttää liesituuletinta. Käyttöohje antaa sinulle tärkeitä tietoja laitteen turvallisuudesta, asennuksesta, käytöstä ja huollosta. Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen. Säilytä tämä käyttöohje! Jos luovutat laitteen toiselle käyttäjälle, muista antaa käyttöohje laitteen mukana. Liesituulettimen turvallinen käyttö Tämä liesituuletin on suunniteltu kotitalouskäyttöön. Valmistaja ei vastaa laitteen asiattomasta käytöstä aiheutuneista vahingoista. Tekninen turvallisuus Ennen kuin liität liesituulettimen sähköverkkoon, tarkista ehdottomasti, että laitteen arvokilvessä ilmoitettu jännite ja taajuus vastaavat sähköverkon jännitettä ja taajuutta. Näiden tietojen on ehdottomasti vastattava toisiaan, muuten laite voi vahingoittua. Kysy epäselvissä tapauksissa neuvoa sähköasentajalta. Laitteen sähköturvallisuus on taattu ainoastaan silloin, kun laite on liitetty määräysten mukaiseen sukopistorasiaan. Asennuksen maadoituksen toimivuus on ehdottomasti testattava. Myös sijoituspaikan sähköjärjestelmä on epäselvissä tapauksissa testattava. Valmistaja ei vastaa vahingoista (esim. sähköiskuista), jotka johtuvat puuttuvasta tai viallisesta maadoitusjohtimesta. Jätä laitteen asennus-, huolto- ja mahdolliset korjaustyöt Mielen valtuuttaman huoltoliikkeen tehtäviksi. Asiattomista korjauksista voi aiheutua laitteen käyttäjälle vaaratilanteita, joista valmistaja ei voi olla vastuussa. Jos haluat asentaa laitteen muuhun kuin kiinteästi paikallaan pysyvään sijoituspaikkaan (esim. veneeseen), jätä laitteen asennus ja käyttöönotto ehdottomasti alan erikoisliikkeen/huoltoliikkeen tehtäväksi. Vain he voivat varmistaa, että laitteen käyttö on turvallista. 4

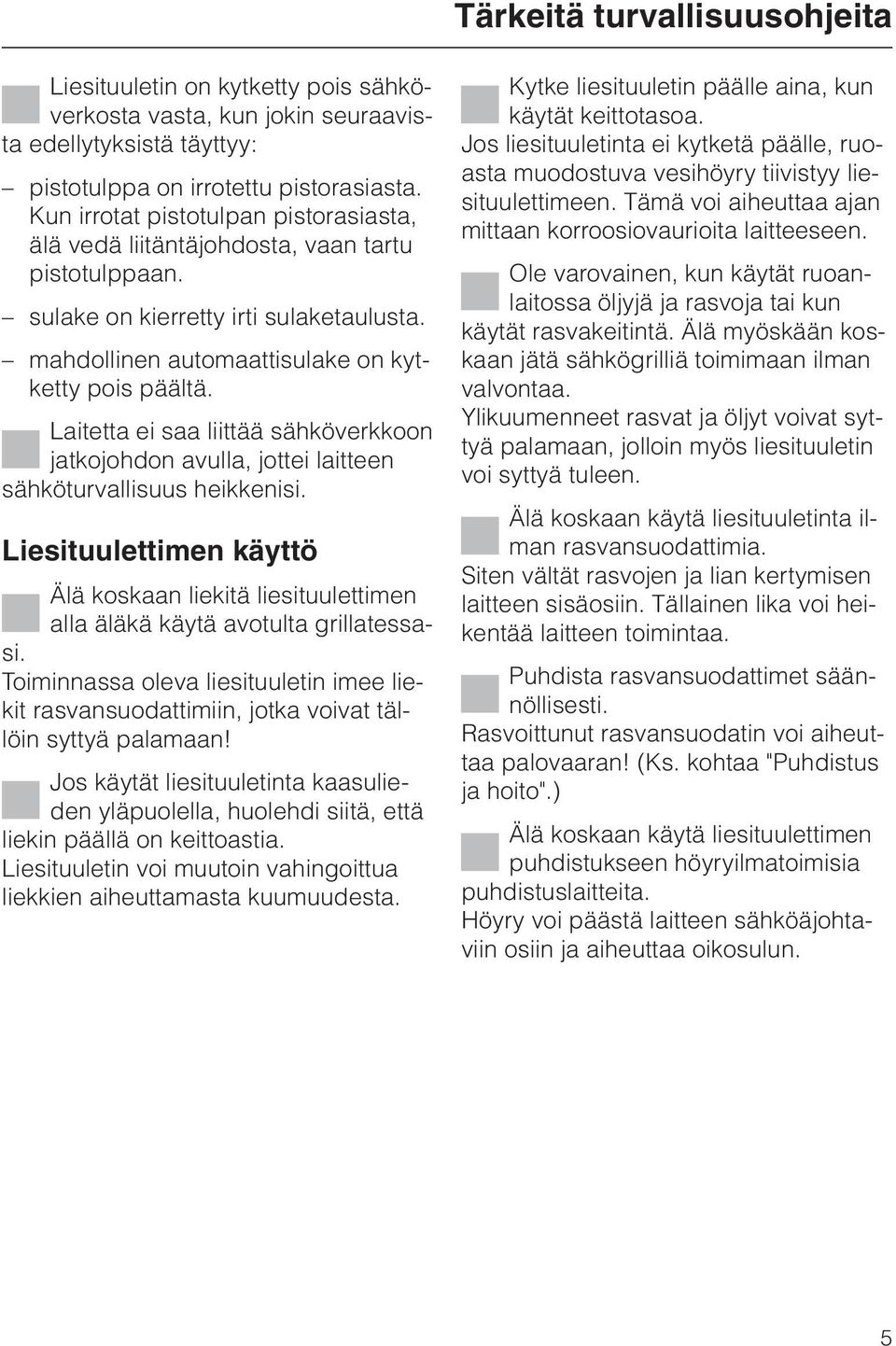

5 Tärkeitä turvallisuusohjeita Liesituuletin on kytketty pois sähköverkosta vasta, kun jokin seuraavista edellytyksistä täyttyy: pistotulppa on irrotettu pistorasiasta. Kun irrotat pistotulpan pistorasiasta, älä vedä liitäntäjohdosta, vaan tartu pistotulppaan. sulake on kierretty irti sulaketaulusta. mahdollinen automaattisulake on kytketty pois päältä. Laitetta ei saa liittää sähköverkkoon jatkojohdon avulla, jottei laitteen sähköturvallisuus heikkenisi. Liesituulettimen käyttö Älä koskaan liekitä liesituulettimen alla äläkä käytä avotulta grillatessasi. Toiminnassa oleva liesituuletin imee liekit rasvansuodattimiin, jotka voivat tällöin syttyä palamaan! Jos käytät liesituuletinta kaasulieden yläpuolella, huolehdi siitä, että liekin päällä on keittoastia. Liesituuletin voi muutoin vahingoittua liekkien aiheuttamasta kuumuudesta. Kytke liesituuletin päälle aina, kun käytät keittotasoa. Jos liesituuletinta ei kytketä päälle, ruoasta muodostuva vesihöyry tiivistyy liesituulettimeen. Tämä voi aiheuttaa ajan mittaan korroosiovaurioita laitteeseen. Ole varovainen, kun käytät ruoanlaitossa öljyjä ja rasvoja tai kun käytät rasvakeitintä. Älä myöskään koskaan jätä sähkögrilliä toimimaan ilman valvontaa. Ylikuumenneet rasvat ja öljyt voivat syttyä palamaan, jolloin myös liesituuletin voi syttyä tuleen. Älä koskaan käytä liesituuletinta ilman rasvansuodattimia. Siten vältät rasvojen ja lian kertymisen laitteen sisäosiin. Tällainen lika voi heikentää laitteen toimintaa. Puhdista rasvansuodattimet säännöllisesti. Rasvoittunut rasvansuodatin voi aiheuttaa palovaaran! (Ks. kohtaa "Puhdistus ja hoito".) Älä koskaan käytä liesituulettimen puhdistukseen höyryilmatoimisia puhdistuslaitteita. Höyry voi päästä laitteen sähköäjohtaviin osiin ja aiheuttaa oikosulun. 5

6 Tärkeitä turvallisuusohjeita Liesituulettimen asennus Liesituulettimen ja keittotason väliin on jätettävä vähintään seuraavasti vapaata tilaa: 45 cm, kun kyseessä on sähköliesi, 65 cm, kun kyseessä on kaasuliesi, 65 cm, kun kyseessä on Mielen sähkögrilli Muiden keittotasojen osalta on noudatettava kunkin keittotason käyttö- ja asennusohjeissa mainittuja vähimmäisturvaetäisyyksiä. Jos liesituulettimen alla käytetään monia erityyppisiä keittotasoja, joilla on erilaiset vähimmäisturvaetäisyydet, asennuksessa on noudatettava aina suurinta ilmoitettua vähimmäisturvaetäisyyttä. Liesituuletinta ei saa asentaa puulieden yläpuolelle. Käytä vain tulenkestävästä materiaalista valmistettuja poistoilmaputkia ja letkuja. Kysy neuvoa valtuutetusta Miele-huoltoliikkeestä. Poistoilmaa ei saa johtaa jo käytössä olevaan savukanavaan tai yhteishormiin eikä sellaisen tilan ilmanvaihtokanavaan, jossa on tulisija. Jos johdat poistoilman savukanavaan tai hormiin, joka ei ole käytössä, noudata paikkakuntasi nuohoojan antamia määräyksiä. 6

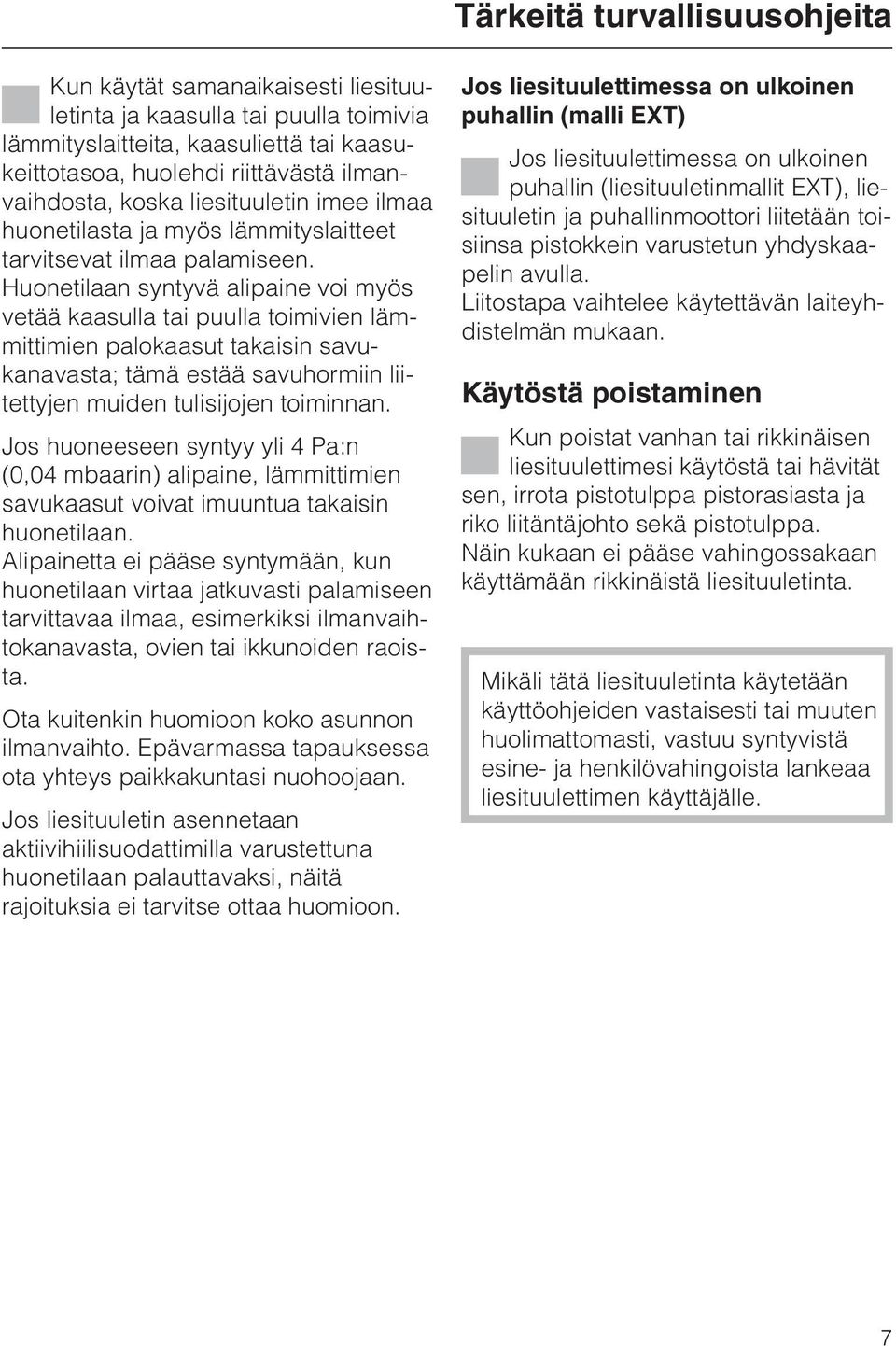

7 Tärkeitä turvallisuusohjeita Kun käytät samanaikaisesti liesituuletinta ja kaasulla tai puulla toimivia lämmityslaitteita, kaasuliettä tai kaasukeittotasoa, huolehdi riittävästä ilmanvaihdosta, koska liesituuletin imee ilmaa huonetilasta ja myös lämmityslaitteet tarvitsevat ilmaa palamiseen. Huonetilaan syntyvä alipaine voi myös vetää kaasulla tai puulla toimivien lämmittimien palokaasut takaisin savukanavasta; tämä estää savuhormiin liitettyjen muiden tulisijojen toiminnan. Jos huoneeseen syntyy yli 4 Pa:n (0,04 mbaarin) alipaine, lämmittimien savukaasut voivat imuuntua takaisin huonetilaan. Alipainetta ei pääse syntymään, kun huonetilaan virtaa jatkuvasti palamiseen tarvittavaa ilmaa, esimerkiksi ilmanvaihtokanavasta, ovien tai ikkunoiden raoista. Ota kuitenkin huomioon koko asunnon ilmanvaihto. Epävarmassa tapauksessa ota yhteys paikkakuntasi nuohoojaan. Jos liesituuletin asennetaan aktiivihiilisuodattimilla varustettuna huonetilaan palauttavaksi, näitä rajoituksia ei tarvitse ottaa huomioon. Jos liesituulettimessa on ulkoinen puhallin (malli EXT) Jos liesituulettimessa on ulkoinen puhallin (liesituuletinmallit EXT), liesituuletin ja puhallinmoottori liitetään toisiinsa pistokkein varustetun yhdyskaapelin avulla. Liitostapa vaihtelee käytettävän laiteyhdistelmän mukaan. Käytöstä poistaminen Kun poistat vanhan tai rikkinäisen liesituulettimesi käytöstä tai hävität sen, irrota pistotulppa pistorasiasta ja riko liitäntäjohto sekä pistotulppa. Näin kukaan ei pääse vahingossakaan käyttämään rikkinäistä liesituuletinta. Mikäli tätä liesituuletinta käytetään käyttöohjeiden vastaisesti tai muuten huolimattomasti, vastuu syntyvistä esine- ja henkilövahingoista lankeaa liesituulettimen käyttäjälle. 7

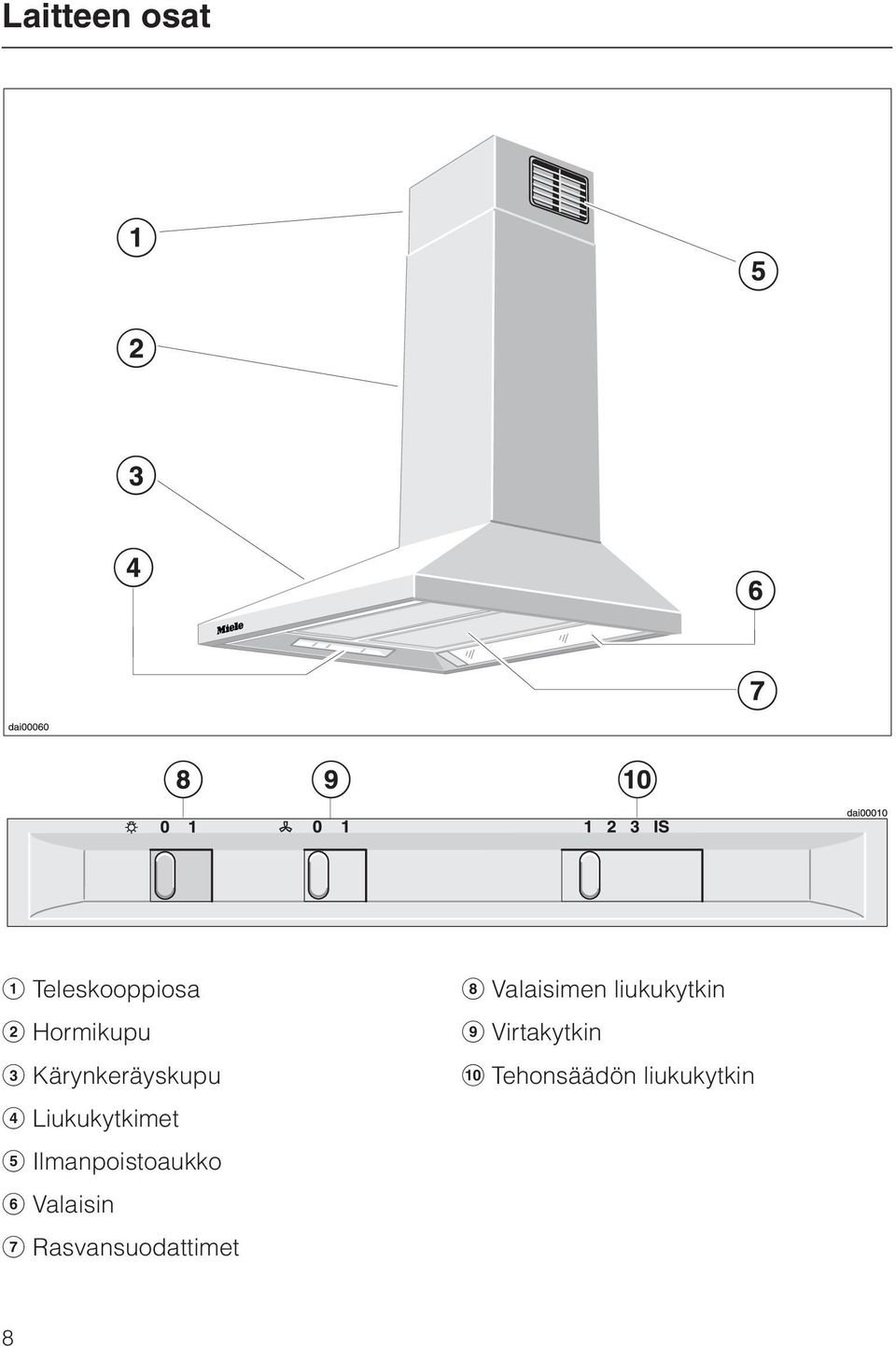

8 Laitteen osat a Teleskooppiosa b Hormikupu c Kärynkeräyskupu d Liukukytkimet e Ilmanpoistoaukko f Valaisin g Rasvansuodattimet h Valaisimen liukukytkin i Virtakytkin j Tehonsäädön liukukytkin 8

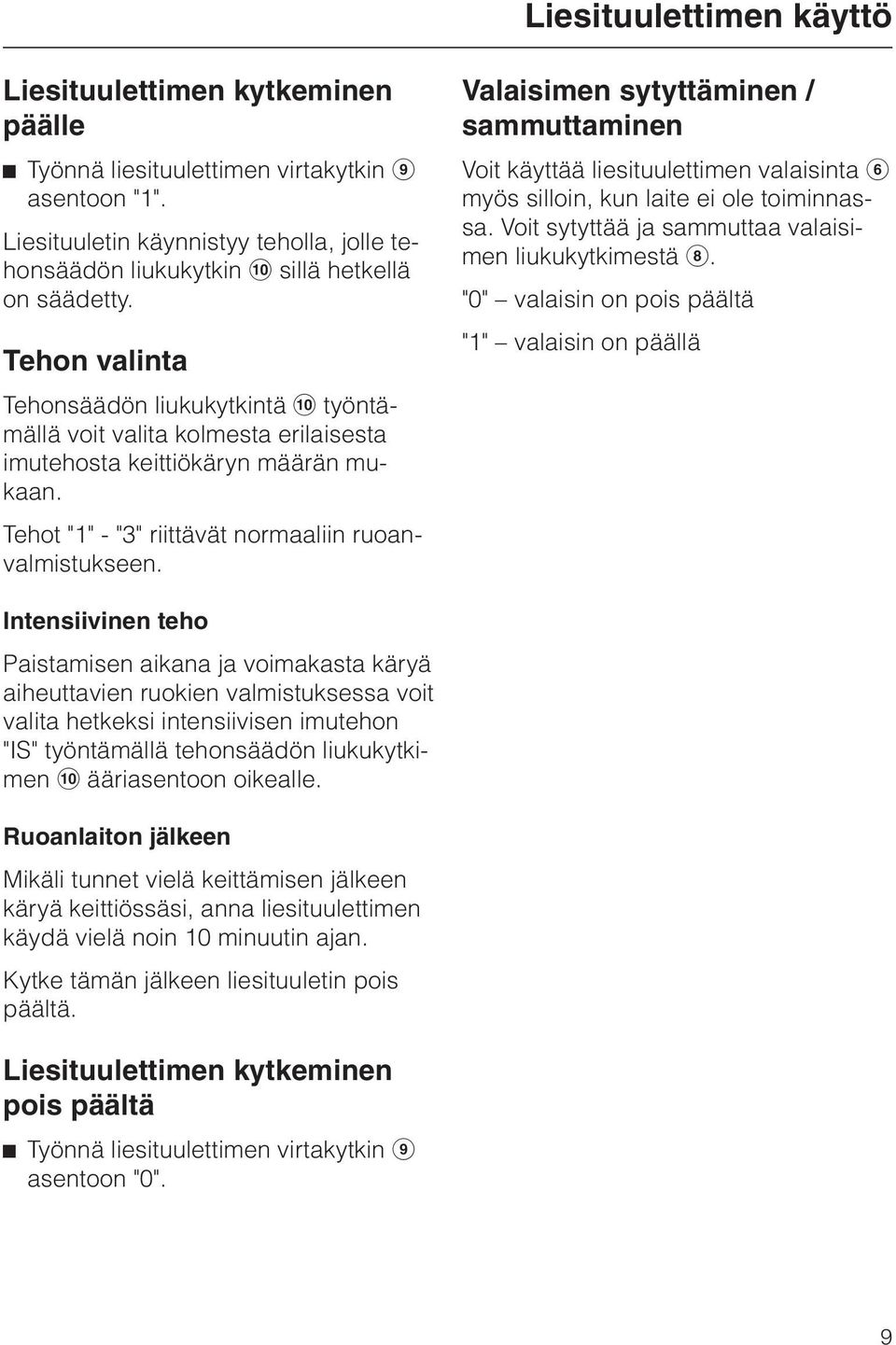

9 Liesituulettimen käyttö Liesituulettimen kytkeminen päälle ^ Työnnä liesituulettimen virtakytkin i asentoon "1". Liesituuletin käynnistyy teholla, jolle tehonsäädön liukukytkin j sillä hetkellä on säädetty. Tehon valinta Tehonsäädön liukukytkintä j työntämällä voit valita kolmesta erilaisesta imutehosta keittiökäryn määrän mukaan. Tehot "1" - "3" riittävät normaaliin ruoanvalmistukseen. Valaisimen sytyttäminen / sammuttaminen Voit käyttää liesituulettimen valaisinta f myös silloin, kun laite ei ole toiminnassa. Voit sytyttää ja sammuttaa valaisimen liukukytkimestä h. "0" valaisin on pois päältä "1" valaisin on päällä Intensiivinen teho Paistamisen aikana ja voimakasta käryä aiheuttavien ruokien valmistuksessa voit valita hetkeksi intensiivisen imutehon "IS" työntämällä tehonsäädön liukukytkimen j ääriasentoon oikealle. Ruoanlaiton jälkeen Mikäli tunnet vielä keittämisen jälkeen käryä keittiössäsi, anna liesituulettimen käydä vielä noin 10 minuutin ajan. Kytke tämän jälkeen liesituuletin pois päältä. Liesituulettimen kytkeminen pois päältä ^ Työnnä liesituulettimen virtakytkin i asentoon "0". 9

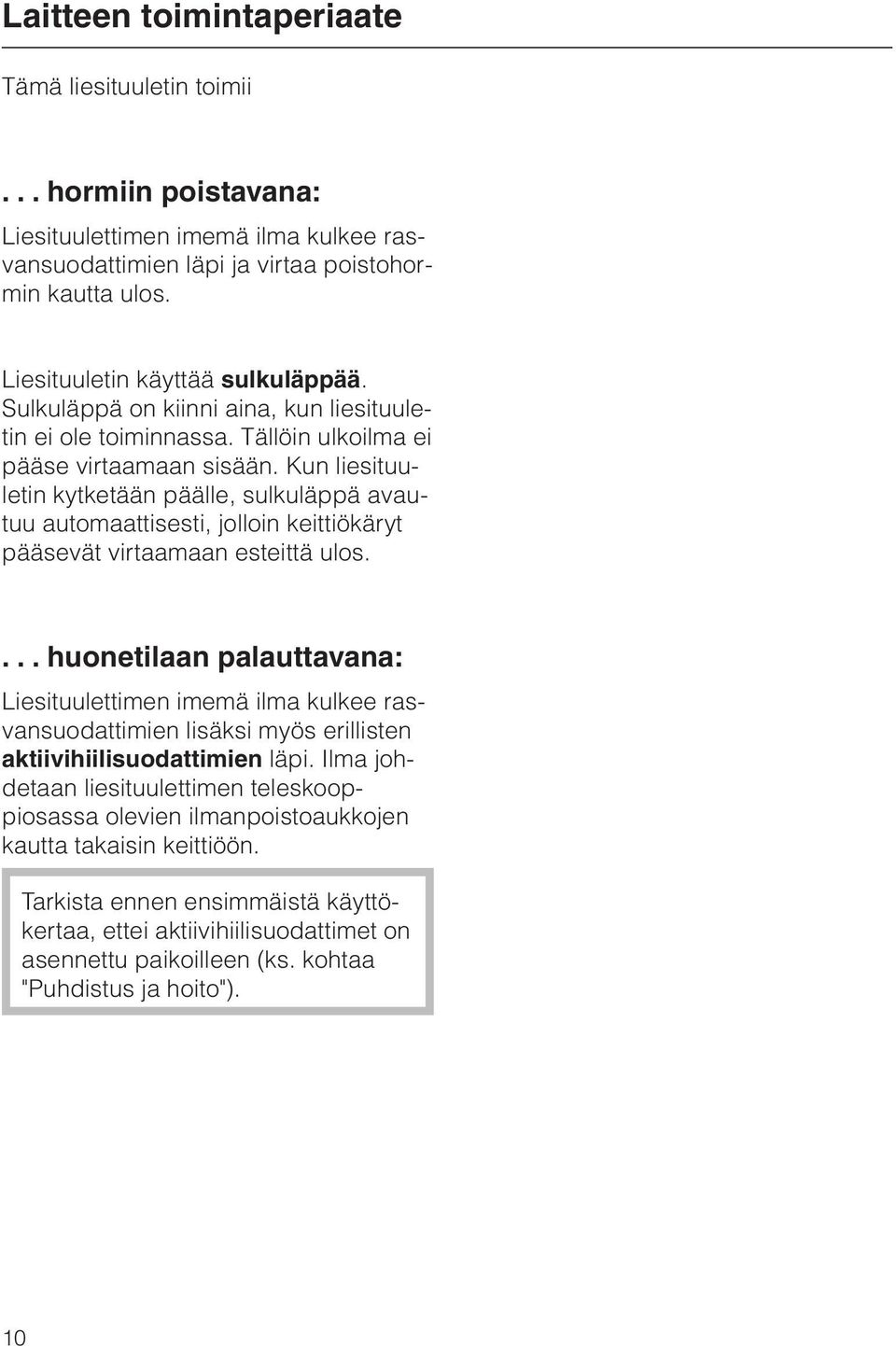

10 Laitteen toimintaperiaate Tämä liesituuletin toimii... hormiin poistavana: Liesituulettimen imemä ilma kulkee rasvansuodattimien läpi ja virtaa poistohormin kautta ulos. Liesituuletin käyttää sulkuläppää. Sulkuläppä on kiinni aina, kun liesituuletin ei ole toiminnassa. Tällöin ulkoilma ei pääse virtaamaan sisään. Kun liesituuletin kytketään päälle, sulkuläppä avautuu automaattisesti, jolloin keittiökäryt pääsevät virtaamaan esteittä ulos.... huonetilaan palauttavana: Liesituulettimen imemä ilma kulkee rasvansuodattimien lisäksi myös erillisten aktiivihiilisuodattimien läpi. Ilma johdetaan liesituulettimen teleskooppiosassa olevien ilmanpoistoaukkojen kautta takaisin keittiöön. Tarkista ennen ensimmäistä käyttökertaa, ettei aktiivihiilisuodattimet on asennettu paikoilleen (ks. kohtaa "Puhdistus ja hoito"). 10

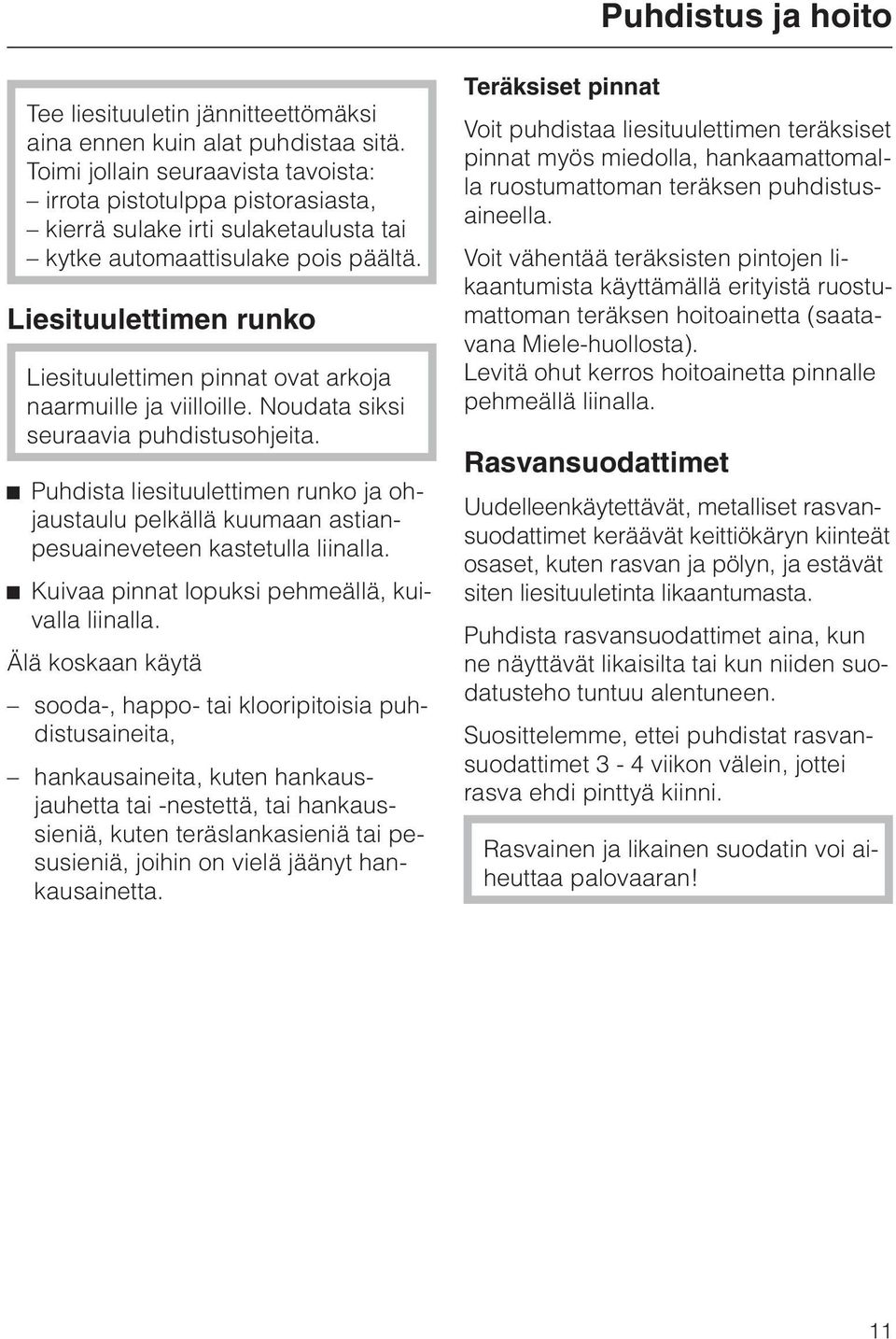

11 Puhdistus ja hoito Tee liesituuletin jännitteettömäksi aina ennen kuin alat puhdistaa sitä. Toimi jollain seuraavista tavoista: irrota pistotulppa pistorasiasta, kierrä sulake irti sulaketaulusta tai kytke automaattisulake pois päältä. Liesituulettimen runko Liesituulettimen pinnat ovat arkoja naarmuille ja viilloille. Noudata siksi seuraavia puhdistusohjeita. ^ Puhdista liesituulettimen runko ja ohjaustaulu pelkällä kuumaan astianpesuaineveteen kastetulla liinalla. ^ Kuivaa pinnat lopuksi pehmeällä, kuivalla liinalla. Älä koskaan käytä sooda-, happo- tai klooripitoisia puhdistusaineita, hankausaineita, kuten hankausjauhetta tai -nestettä, tai hankaussieniä, kuten teräslankasieniä tai pesusieniä, joihin on vielä jäänyt hankausainetta. Teräksiset pinnat Voit puhdistaa liesituulettimen teräksiset pinnat myös miedolla, hankaamattomalla ruostumattoman teräksen puhdistusaineella. Voit vähentää teräksisten pintojen likaantumista käyttämällä erityistä ruostumattoman teräksen hoitoainetta (saatavana Miele-huollosta). Levitä ohut kerros hoitoainetta pinnalle pehmeällä liinalla. Rasvansuodattimet Uudelleenkäytettävät, metalliset rasvansuodattimet keräävät keittiökäryn kiinteät osaset, kuten rasvan ja pölyn, ja estävät siten liesituuletinta likaantumasta. Puhdista rasvansuodattimet aina, kun ne näyttävät likaisilta tai kun niiden suodatusteho tuntuu alentuneen. Suosittelemme, ettei puhdistat rasvansuodattimet 3-4 viikon välein, jottei rasva ehdi pinttyä kiinni. Rasvainen ja likainen suodatin voi aiheuttaa palovaaran! 11

12 Puhdistus ja hoito Aktiivihiilisuodattimien asentaminen / vaihtaminen ^ Avaa rasvansuodattimet painamalla niiden kiinnittimiä suodattimen keskiosaan päin. ^ Irrota rasvansuodattimet. ^ Puhdista rasvansuodattimet: pesu käsin: harjaa suodattimet lämpimässä vedessä, jossa on astianpesuainetta. pesu astianpesukoneessa: aseta suodattimet pystysuoraan kyljelleen astianpesukoneen alakoriin. ^ Anna suodatinten kuivua pesun jälkeen imukykyisellä alustalla, ennen kuin asetat ne paikoilleen. ^ Muista puhdistaa myös liesituulettimen sisäosat ennen kuin asetat ras-vansuodattimet takaisin paikoilleen. Näin vältät palovaaran. ^ Kun asetat rasvansuodattimia takaisin paikoilleen, tarkista ettei niiden kiinnittimet tulevat keittotasoon päin. Jos joskus asetat vahingossa rasvansuodattimen väärinpäin: Irrota rasvansuodatin työntämällä pieni ruuvitaltta suodattimessa oleviin koloihin. Kun asennat liesituulettimeen huonetilaan palauttavaksi, siihen on rasvansuodattimien lisäksi asennettava kaksi aktiivihiilisuodatinta. Nämä suodattimet sitovat hajuhiukkaset. Aktiivihiilisuodattimet asennetaan kärynkeräyskupuun rasvansuodattimien yläpuolelle. Voit hankkia aktiivihiilisuodattimia erikoisliikkeistä tai valtuutetusta huoltoliikkeestä. Tarkista suodattimen tyyppinumero kohdasta "Tekniset tiedot". Noudata asennuksessa aktiivihiilisuodattimien mukana toimitettua asennusohjetta. Vaihda aktiivihiilisuodattimet aina, kun ne eivät enää ime kaikkia hajuja, kuitenkin vähintään puolen vuoden välein. 12

13 Puhdistus ja hoito Valaisimen vaihtaminen Jos liesituulettimen valaisin ei enää pala, syynä voi olla joko rikkoontunut loisteputki tai sytytin. Tee ensin liesituuletin jännitteettömäksi jollain seuraavista tavoista: irrota pistotulppa pistorasiasta, kierrä sulake irti sulaketaulusta tai kytke automaattisulake pois päältä. ^ Irrota lasilevyn pidikkeen kiinnitysruuvit oikealta tai vasemmalta puolelta. Paina samalla lasilevyä ylöspäin, jottei se putoa alas keittotason päälle. ^ Irrota lasilevyn pidike. ^ Irrota lasilevy vetämällä sitä vinosti alaspäin. ^ Jos haluat vaihtaa loisteputken, irrota lasilevyn pidike myös toiselta puolelta. ^ Vaihda loisteputki tai sytytin. ^ Työnnä lasilevy takaisin paikalleen ja kiinnitä lasilevyn pidikkeet. 13

14 Asennusmitat Liesituuletinta ei saa asentaa puulieden yläpuolelle. Liesituulettimen ja keittotason väliin on jätettävä seuraava vähimmäisetäisyys: 45 cm, kun kyseessä on sähköliesi 65 cm, kun kyseessä on kaasuliesi 65 cm, kun kyseessä on Mielesähkögrilli. Katso tarkempia ohjeita kappaleesta "Tärkeitä turvallisuusohjeita". Työskentelyn helpottamiseksi suosittelemme, ettei liesituulettimen alle jätetään noin 65 cm tilaa myös silloin, kun liesituuletin asennetaan sähkölieden päälle. Kun määrittelet mittaa S, varmista että liesituulettimen ja keittotason väliin jää ainakin vähimmäisetäisyyden verran tilaa. Jos liesituuletin tulee kiinni kattoon, varmista myös, ettei jäljelle jäävä mitta ole pienempi tai suurempi kuin laitteen kokonaiskorkeus H. Huonetilaan palauttavana H = mm Hormiin poistavana H = mm, poistoilma-aukko seinässä H = mm, poistoilma-aukko katossa Hormikuvun ja katon väliin on jätettävä 20 mm:n vähimmäisetäisyys A, jotta hormikupu voidaan kiinnittää ja irrottaa helposti. 14

15 Asennusmitat seinään tai kattoon varattu alue poistoilma-aukkoa ja pistorasian kiinnitystä varten. (Huonetilaan palauttavana pistorasian saa asentaa vain seinään.) Hormiliitäntä C 125 mm 15

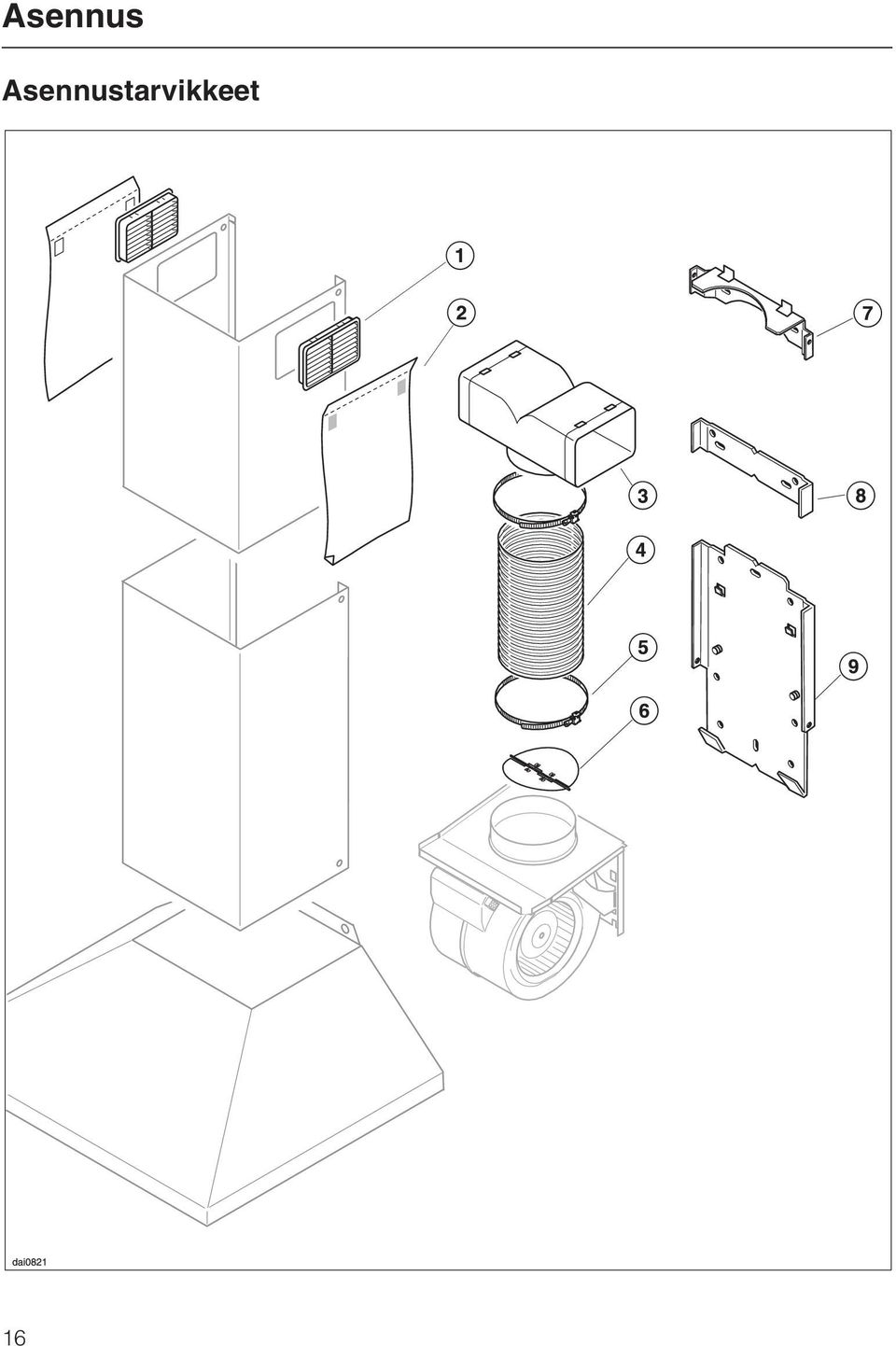

16 Asennus Asennustarvikkeet 16

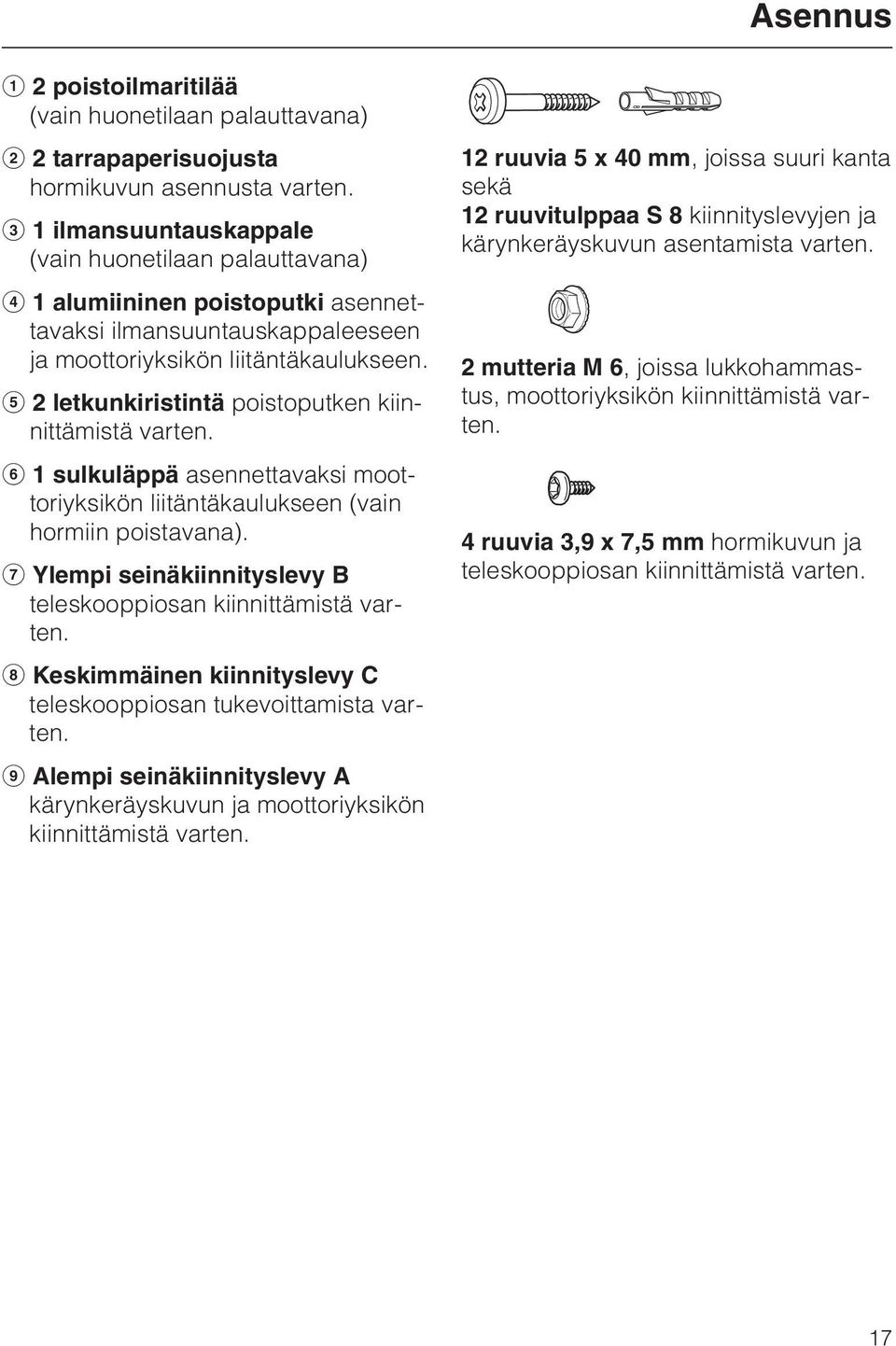

17 Asennus a 2 poistoilmaritilää (vain huonetilaan palauttavana) b 2 tarrapaperisuojusta hormikuvun asennusta varten. c 1 ilmansuuntauskappale (vain huonetilaan palauttavana) d 1 alumiininen poistoputki asennettavaksi ilmansuuntauskappaleeseen ja moottoriyksikön liitäntäkaulukseen. e 2 letkunkiristintä poistoputken kiinnittämistä varten. f 1 sulkuläppä asennettavaksi moottoriyksikön liitäntäkaulukseen (vain hormiin poistavana). g Ylempi seinäkiinnityslevy B teleskooppiosan kiinnittämistä varten. h Keskimmäinen kiinnityslevy C teleskooppiosan tukevoittamista varten. i Alempi seinäkiinnityslevy A kärynkeräyskuvun ja moottoriyksikön kiinnittämistä varten. 12 ruuvia 5 x 40 mm, joissa suuri kanta sekä 12 ruuvitulppaa S 8 kiinnityslevyjen ja kärynkeräyskuvun asentamista varten. 2 mutteria M 6, joissa lukkohammastus, moottoriyksikön kiinnittämistä varten. 4 ruuvia 3,9 x 7,5 mm hormikuvun ja teleskooppiosan kiinnittämistä varten. 17

18 Asennus Kiinnityslevyt Liesituuletin kiinnitetään seinään kiinnityslevyjen A, B ja C avulla. Asennus aloitetaan poraamalla kärynkeräyskuvun ja kiinnityslevyn A kiinnitysreiät. 18 ^ Piirrä ensin seinään keittotason keskilinjan kohdalle pystysuora apuviiva. ^ Piirrä seinään mitta S, joka on etäisyys keittotasosta liesituulettimen alareunaan (ks. kohtaa "Asennusmitat"). ^ DA 196-2: Poraa yksi C 8 mm:n reikä keskilinjaan 18 mm:n korkeudelle merkitsemästäsi mitasta S. Paina reikään ruuvitulppa S8. ^ DA 199-2: Poraa kaksi C 8 mm:n reikää 250 mm:n etäisyydelle keskilinjasta oikealle ja vasemmalle puolelle siten, ettei reiät tulevat 18 mm:n korkeudelle merkitsemästäsi mitasta S. Paina reikiin ruuvitulpat S8. Kiinnityslevy A ^ Ota nyt lähtöpisteeksi merkitsemäsi mitta S. Poraa 100 mm:n sekä 425 mm:n etäisyydelle tästä mitasta keskilinjan kohdalle kaksi C 8 mm:n reikää kiinnityslevyä A varten. Paina reikiin ruuvitulpat S8.

19 Asennus ^ Kiinnitä kiinnityslevy A ruuveilla 5 x 40 mm kahteen poraamaasi reikään. Kohdista kiinnityslevy keskilinjan myötäisesti levyn ylä- ja alareunassa olevien lovien avulla. ^ Poraa vielä neljä C 8 mm:n reikää kiinnittämäsi kiinnityslevyn lävitse, ja paina reikiin ruuvitulpat S8. Kiinnityslevy B ^ Paina kiinnityslevyä B seinää vasten ja liu'uta se huonetilan kattoa vasten. Kohdista kiinnityslevy vaakasuoraan keskilinjan myötäisesti levyssä olevan loven avulla. Merkitse seinään tarvittavat neljä porausreikää. ^ Poraa kaksi C 8 mm:n reikää, ja paina reikiin ruuvitulpat S8. ^ Kiinnitä kiinnityslevy B kahdella 5 x 40 mm:n ruuvilla. Kiinnityslevy C Kiinnityslevy C kiinnitetään vain, jos mitta Y on suurempi kuin 415 mm. Kiinnityslevy tukevoittaa tällöin teleskooppiosan kiinnitystä. ^ Ruuvaa kahteen ylimpään ruuvitulppaan kaksi 5 x 40 mm:n ruuvia. 19

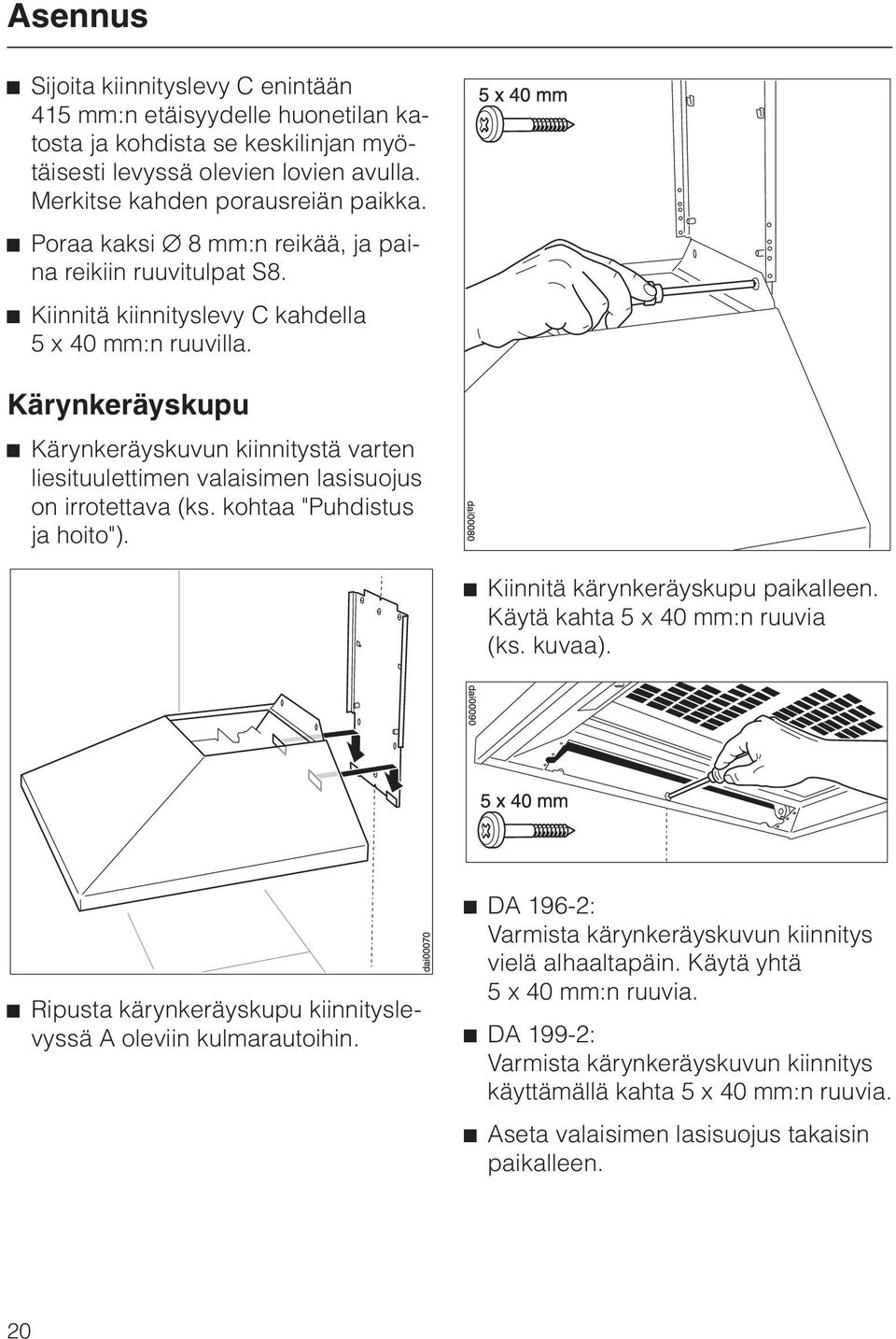

20 Asennus ^ Sijoita kiinnityslevy C enintään 415 mm:n etäisyydelle huonetilan katosta ja kohdista se keskilinjan myötäisesti levyssä olevien lovien avulla. Merkitse kahden porausreiän paikka. ^ Poraa kaksi C 8 mm:n reikää, ja paina reikiin ruuvitulpat S8. ^ Kiinnitä kiinnityslevy C kahdella 5 x 40 mm:n ruuvilla. Kärynkeräyskupu ^ Kärynkeräyskuvun kiinnitystä varten liesituulettimen valaisimen lasisuojus on irrotettava (ks. kohtaa "Puhdistus ja hoito"). ^ Kiinnitä kärynkeräyskupu paikalleen. Käytä kahta 5 x 40 mm:n ruuvia (ks. kuvaa). ^ Ripusta kärynkeräyskupu kiinnityslevyssä A oleviin kulmarautoihin. ^ DA 196-2: Varmista kärynkeräyskuvun kiinnitys vielä alhaaltapäin. Käytä yhtä 5 x 40 mm:n ruuvia. ^ DA 199-2: Varmista kärynkeräyskuvun kiinnitys käyttämällä kahta 5 x 40 mm:n ruuvia. ^ Aseta valaisimen lasisuojus takaisin paikalleen. 20

21 Asennus Moottoriyksikkö Käyttö hormiin liitettynä ^ Jos poistoilmahormissa ei ole sulkuläppää, asenna laitteen mukana toimitettu sulkuläppä moottoriyksikön liitäntäkaulukseen siten, ettei läpät voivat avautua ylöspäin. ^ Kierrä ensin molemmat itsekiristyvät mutterit löysästi kiinnityslevyssä A oleviin kierrepultteihin. Jätä muttereiden alle noin 3 mm tilaa, johon moottoriyksikön voi ripustaa. ^ Kun liesituuletin liitetään hormiin, joustava poistoilmaputki kiinnitetään letkunkiristimellä moottoriyksikön liitäntäkaulukseen. Poistoilmaputken toinen pää liitetään katossa tai seinässä olevaan ilmanpoistokanavan aukkoon. ^ Toimi käyttöohjeen kohdan "Hormiliitäntä" ohjeiden mukaisesti. ^ Ripusta moottoriyksikkö kiinnityslevyssä A oleviin koukkuihin ja pujota moottoriyksikön alaosa muttereiden alle. ^ Kiristä molemmat mutterit. 21

22 Asennus Käyttö huonetilaan palauttavana Jos liesituuletinta ei voida rakenteellisten syiden vuoksi asentaa hormiin poistavaksi, se on muutettava huonetilaan palauttavaksi. Sähköliitäntä ^ Työnnä ilmansuuntauskappale ylimpään kiinnityslevyyn. ^ Yhdistä ensin kärynkeräyskuvusta tulevan yhdyskaapelin 6-napainen urospistoke moottoriyksikön naaraspistokkeeseen. ^ Työnnä yhdyskaapeli kaapelinpidikkeeseen, ks. kuvaa. ^ Liitä joustava poistoputki letkunkiristimillä ilmansuuntauskappaleeseen ja moottoriyksikön liitäntäkaulukseen. ^ Asenna aktiivihiilisuodattimet paikoilleen (ks. kohtaa "Puhdistus ja hoito"). ^ Vie sähköjohto moottorin vasenta reunaa pitkin ylös ja pujota sähköjohto sitä varten varattujen lovien kautta. ^ Liitä lopuksi laite sähköverkkoon Lue ennen sähköliitäntöjen tekemistä kohtien "Tärkeitä turvallisuusohjeita" sekä "Sähköliitäntä" ohjeet. 22

23 Asennus Teleskooppiosa Teleskooppiosan avulla peität liesituulettimen ja katon väliin jäävän tilan (ks. kohtaa "Laitteen mitat"). Teleskooppiosan kummallakin sivulla on ilmanpoistoaukko. Ne toimivat ilmanpoistoaukkoina silloin, kun liesituuletin liitetään huonetilaan palauttavaksi. ^ Irrota ennen asennusta teleskooppiosan suojakalvot. ^ Taivuta teleskooppiosan ylempiä kielekkeitä n. 45 sisäänpäin. Tämä helpottaa teleskooppiosan asennusta. Huonetilaan palauttava Hormiin poistava Kun liesituuletin liitetään huonetilaan palauttavaksi, teleskooppiosa asennetaan ilmanpoistoaukot ylöspäin. Kun liesituuletin liitetään hormiin poistavaksi, ilmanpoistoaukkoja ei tarvita. Tällöin teleskooppiosa asennetaan ilmanpoistoaukot alaspäin, jolloin aukot jäävät hormikuvun peittoon. Huonetilaan palauttava Hormiin poistava ^ Levitä teleskooppiosaa varovasti ja työnnä se paikalleen ylimpään kiinnityslevyyn. 23

24 Asennus Kun liität liesituulettimen huonetilaan palauttavaksi, tarkista, ettei teleskooppiosan ilmanpoistoaukot tulevat tarkalleen ylhäällä olevan ilmansuuntauskappaleen poistoaukkojen kohdalle. ^ Kiinnitä teleskooppiosa kummaltakin puolelta kahdella 3,9 x 7,5 mm:n ruuvilla ylimpään kiinnityslevyyn. ^ Peitä ruuvien kannat mukana tulevilla peitetulpilla. vain huonetilaan palauttavat liesituulettimet: Tarrapintainen paperisuojus estää teleskooppiosaa naarmuuntumasta hormikuvun asennuksen aikana. Paperisuojukset irrotetaan hormikuvun asentamisen jälkeen. ^ Taita paperisuojukset yläreunastaan. ^ Irrota suojapaperi tarrapintojen kiinnityskohdista. ^ Liimaa paperisuojukset teleskooppiosan päälle siten, ettei ne tulevat teleskooppiosan sivujen ja alareunan myötäisesti. ^ Työnnä poistoilmaritilät paikoilleen teleskooppiosaan ja sen sisällä olevaan ilmansuuntauskappaleeseen siten, ettei ritilöiden ilmasuuttimet suuntaavat alaspäin. 24

25 Asennus Hormikupu ^ Irrota ennen asennusta hormikuvun suojakalvo. ^ Kiinnitä hormikupu alareunastaan kummaltakin puolelta kahdella 3,9 x 7,5 mm:n ruuvilla. ^ Irrota lopuksi kärynkeräyskuvun suojakalvot. ^ Levitä hormikupua varovasti ja työnnä se paikalleen teleskooppiosan ja moottoriyksikön päälle. ^ Työnnä lopuksi hormikupua n. 2 cm alaspäin kärynkeräyskuvun sisään. ^ Suorista hormikupu. ^ Irrota paperisuojukset. ^ Ennen ensimmäistä käyttökertaa irrota rasvansuodattimet laitteesta ja irrota suodatinkehyksen suojakalvo. Aseta tämän jälkeen rasvansuodattimet takaisin paikoilleen. 25

26 Hormiliitäntä Myrkytysvaara! Noudata ehdottomasti kohdan "Tärkeitä turvallisuusohjeita" neuvoja. Anna varmuuden vuoksi nuohoojan tarkistaa, että liesituulettimen käyttö on turvallista. Poistoilmaputken on oltava mahdollisimman lyhyt ja suora. Poistoilmaputken halkaisija ei saisi olla pienempi kuin 125 mm. Jos vedät poistoilmaputkea vaakasuoraan, putkessa on oltava vähintään 1 cm:n kaato jokaista putkimetriä kohti. Näin vältetään mahdollisen kondenssiveden valuminen poistoilmaputkea pitkin liesituulettimeen. Jos haluat johtaa poistoilman suo-raan ulos, käytä asennukseen Mielen teleskooppimuuriputkea, joka on kehitetty nimenomaan tätä tarkoitusta varten. Mikäli käytät halkaisijaltaan alle 125 mm:n poistoilmaputkea tai litteitä hormikanavia, liesituulettimen käyntiääni voi käydä voimakkaammaksi ja liesituulettimen imuteho voi heiketä huomattavasti. Älä kavenna poistoputken halkaisijaa, jollei sitä ole aivan pakko tehdä, esim. talossa jo valmiina olevan kapean poistoputken vuoksi. Käytä vain loivakaarteisia mutkakappaleita. Jyrkät mutkat heikentävät liesituulettimen imutehoa. Käytä ainoastaan tulenkestävästä materiaalista valmistettuja sileitä tai taipuisia poistoputkia. Jos johdat poistoilman hormikanavaan, putken ilmanpoistokaulus on käännettävä ilmavirtauksen suuntaisesti (ks. kuvaa). 26

27 Hormiliitäntä Tärkeää! Jos johdat poistoputken kylmiin tiloihin, esim. katolle tai ullakon kautta, lämpötilaerot putkiston eri osissa voivat muodostua suuriksi. Poistoilmaputki on eristettävä, jos lämpötilaerot aiheuttavat kondenssiveden kerääntymistä putkiin. Kondenssivesisulku Poistoilmaputken eristyksen lisäksi joissain tapauksissa on suositeltavaa asentaa kondenssivesisulku, joka kerää poistoputkeen syntyneen kondenssiveden ja haihduttaa sen. Voit ostaa kondenssivesisulun lisävarusteena. Kun asennat kondenssivesisulkua, tarkista että se tulee pystysuoraan ja mahdollisimman lähelle liesituulettimen poistoilmaputken liitäntäkaulusta. 27

28 Sähköliitäntä Liesituulettimen saa liittää sähköverkkoon vain valtuutettu sähköasentaja, joka tuntee paikalliset sähköturvallisuusmääräykset ja noudattaa niitä. Asiattomista asennus- ja liitäntätöistä voi aiheutua laitteen käyttäjälle vaaratilanteita, joista valmistaja ei voi olla vastuussa. Tarvittavat sähköliitäntätiedot löydät arvokilvestä, joka näkyy, kun irrotat rasvansuodattimet. Tarkista, että arvokilvessä ilmoitetut jännite ja taajuus vastaavat sähköverkon jännitettä ja taajuutta. Liesituulettimen saa liittää vain asianmukaiseen sukopistorasiaan AC 230 V ~ 50 Hz. Sähköliitännän on oltava normin VDE 0100 mukainen! Turvallisuuden lisäämiseksi liitännän voi varustaa DIN VDE 0100, osan 739 suositusten mukaisella vikavirtasuojakytkimellä, jonka laukeamisvirta on 30 ma (DIN VDE 0664). Käytä mahdollisuuksien mukaan pistotulppaliitäntää (normin VDE 0701 mukaan), koska se helpottaa laitteen huoltoa. Liitä liesituuletin pistorasiaan, josta pistotulppa on tarvittaessa helppo irrottaa. Mikäli liesituulettimen pistorasiaan ei pääse käsiksi asennuksen jälkeen tai mikäli liesituuletin asennetaan kiinteästi sähköverkkoon, asennus on varustettava erillisellä, kaikki koskettimet avaavalla erotuskytkimellä. Käytettävän kytkimen erotusvälin on oltava yli 3 mm. Tällaisia kytkimiä ovat mm. johdonsuojakatkaisimet, sulakkeet ja kontaktorit (EN 60335). 28

29 Huolto Jos liesituulettimeen tulee häiriö, jota et saa itse poistetuksi, ota yhteys Miele-kauppiaaseen tai valtuutettuun Miele-huoltoliikkeeseen. Tietoja lähimmästä valtuutetusta Miele-huoltoliikkeestä saat puhelinnumerosta: f (09) Miele-huollon faksi (09) Huollolle tärkeät tyyppi- ja valmistusnumerot löydät arvokilvestä, joka näkyy, kun irrotat rasvansuodattimet. 29

30 Tekniset tiedot Liitäntäteho DA W DA W Moottori DA 196-2, DA W Valaisin DA W DA W Verkkojännite V vaihtovirta Taajuus ~ 50 Hz Sulake A Imuteho Hormiin poistavana, hormiliitäntä ø 125 mm, normin EN mukaan: Teho m 3 /h Intensiivinen teho IS m 3 /h Vapaasti ulos poistavana m 3 /h Huonetilaan palauttavana, aktiivihiilisuodattimien kanssa: Teho m 3 /h Intensiivinen teho IS m 3 /h Aktiivihiilisuodattimet: Mielen aktiivihiilisuodatin DKF 6 30

31 31

32 Oikeus muutoksiin pidätetään / 1503 M.-Nr / V01 Tämä paperi on valmistettu täysin kloorivalkaisemattomasta selluloosasta, siksi se on ympäristöystävällistä.
