1 Teollisuuskylmäratkaisujen referenssikohteet Kylmä- ja pakkasvarastot Pakastuslaitokset Jäähdytysratkaisut tuotantotiloihin Isot jakeluvarastot ja logistiikkakeskukset Prosessijäähdytysjärjestelmät Jääradat llmastoinnin jäähdytysratkaisut Kylmälaitosten sähköistys- ja automaatiojärjestelmät

2 Kokonaisvaltaista teollisuuskylmää Oilon Scancoolilla on usean vuosikymmenen kokemus vaativien teollisuuden jäähdytysratkaisujen toteutuksesta. Tarjoamme teille kaikki kylmätekniikkaan liittyvät palvelut avaimet käteen -periaatteella. Suunnittelemme tarkoitukseenne parhaiten sopivan ratkaisun tiiviissä yhteistyössä kanssanne ja hoidamme urakoinnin alusta loppuun, myös kylmälaitosautomaation, sähkötyöt ja käyttöönoton. Koska hallitsemme sekä jäähdytys- että lämmitysalan, pystymme hyödyntämään kaikki kohteenne tarjoamat mahdollisuudet taloudellisesti ja energiatehokkaasti. Myös kunnossapitoja huoltotyöt sujuvat meiltä mutkattomasti, kun tunnemme laitteistonne läpikotaisin.

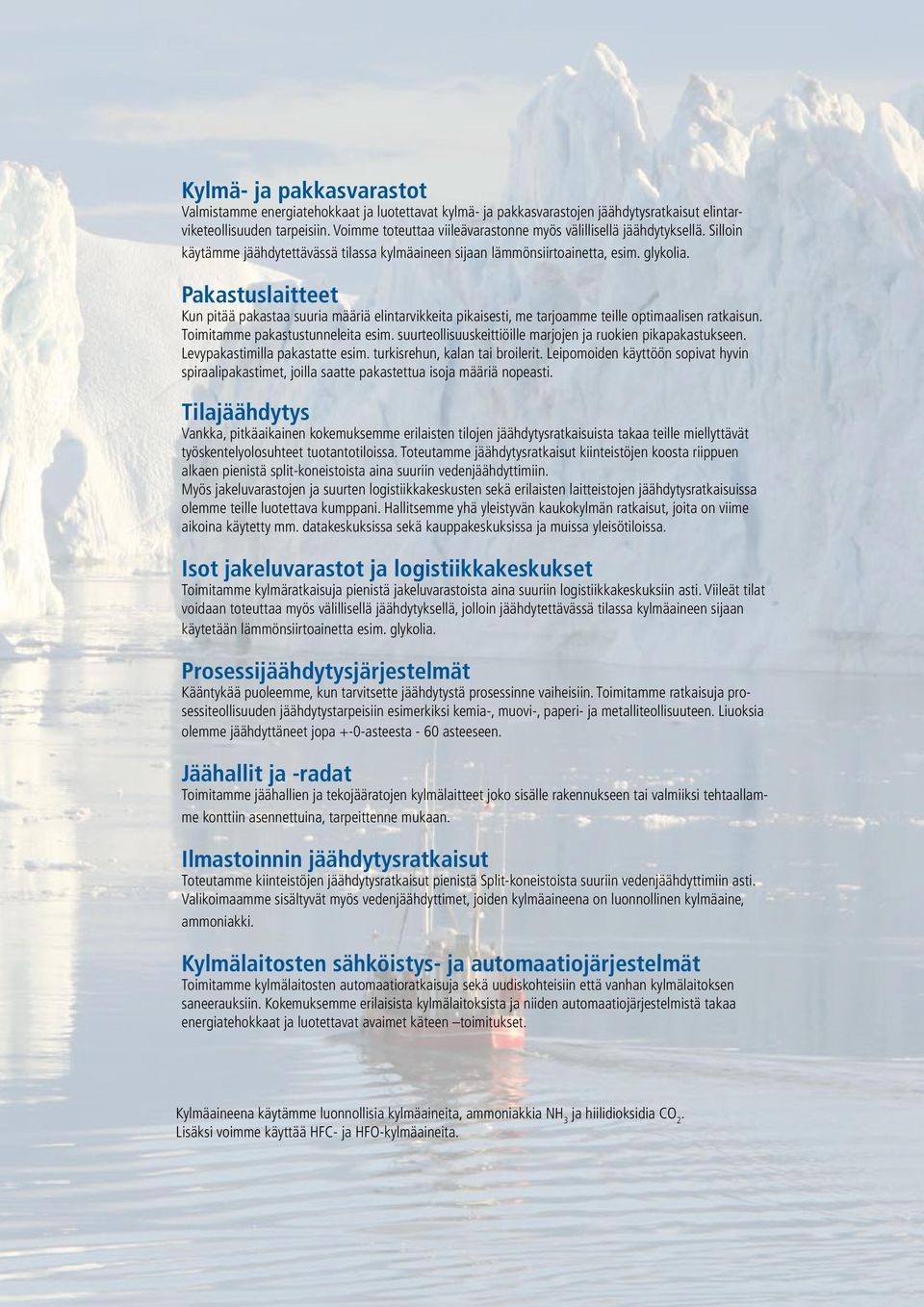

3 Kylmä- ja pakkasvarastot Valmistamme energiatehokkaat ja luotettavat kylmä- ja pakkasvarastojen jäähdytysratkaisut elintarviketeollisuuden tarpeisiin. Voimme toteuttaa viileävarastonne myös välillisellä jäähdytyksellä. Silloin käytämme jäähdytettävässä tilassa kylmäaineen sijaan lämmönsiirtoainetta, esim. glykolia. Pakastuslaitteet Kun pitää pakastaa suuria määriä elintarvikkeita pikaisesti, me tarjoamme teille optimaalisen ratkaisun. Toimitamme pakastustunneleita esim. suurteollisuuskeittiöille marjojen ja ruokien pikapakastukseen. Levypakastimilla pakastatte esim. turkisrehun, kalan tai broilerit. Leipomoiden käyttöön sopivat hyvin spiraalipakastimet, joilla saatte pakastettua isoja määriä nopeasti. Tilajäähdytys Vankka, pitkäaikainen kokemuksemme erilaisten tilojen jäähdytysratkaisuista takaa teille miellyttävät työskentelyolosuhteet tuotantotiloissa. Toteutamme jäähdytysratkaisut kiinteistöjen koosta riippuen alkaen pienistä split-koneistoista aina suuriin vedenjäähdyttimiin. Myös jakeluvarastojen ja suurten logistiikkakeskusten sekä erilaisten laitteistojen jäähdytysratkaisuissa olemme teille luotettava kumppani. Hallitsemme yhä yleistyvän kaukokylmän ratkaisut, joita on viime aikoina käytetty mm. datakeskuksissa sekä kauppakeskuksissa ja muissa yleisötiloissa. Isot jakeluvarastot ja logistiikkakeskukset Toimitamme kylmäratkaisuja pienistä jakeluvarastoista aina suuriin logistiikkakeskuksiin asti. Viileät tilat voidaan toteuttaa myös välillisellä jäähdytyksellä, jolloin jäähdytettävässä tilassa kylmäaineen sijaan käytetään lämmönsiirtoainetta esim. glykolia. Prosessijäähdytysjärjestelmät Kääntykää puoleemme, kun tarvitsette jäähdytystä prosessinne vaiheisiin. Toimitamme ratkaisuja prosessiteollisuuden jäähdytystarpeisiin esimerkiksi kemia-, muovi-, paperi- ja metalliteollisuuteen. Liuoksia olemme jäähdyttäneet jopa +-0-asteesta - 60 asteeseen. Jäähallit ja -radat Toimitamme jäähallien ja tekojääratojen kylmälaitteet joko sisälle rakennukseen tai valmiiksi tehtaallamme konttiin asennettuina, tarpeittenne mukaan. Ilmastoinnin jäähdytysratkaisut Toteutamme kiinteistöjen jäähdytysratkaisut pienistä Split-koneistoista suuriin vedenjäähdyttimiin asti. Valikoimaamme sisältyvät myös vedenjäähdyttimet, joiden kylmäaineena on luonnollinen kylmäaine, ammoniakki. Kylmälaitosten sähköistys- ja automaatiojärjestelmät Toimitamme kylmälaitosten automaatioratkaisuja sekä uudiskohteisiin että vanhan kylmälaitoksen saneerauksiin. Kokemuksemme erilaisista kylmälaitoksista ja niiden automaatiojärjestelmistä takaa energiatehokkaat ja luotettavat avaimet käteen toimitukset. Kylmäaineena käytämme luonnollisia kylmäaineita, ammoniakkia NH 3 ja hiilidioksidia CO 2. Lisäksi voimme käyttää HFC- ja HFO-kylmäaineita.

4

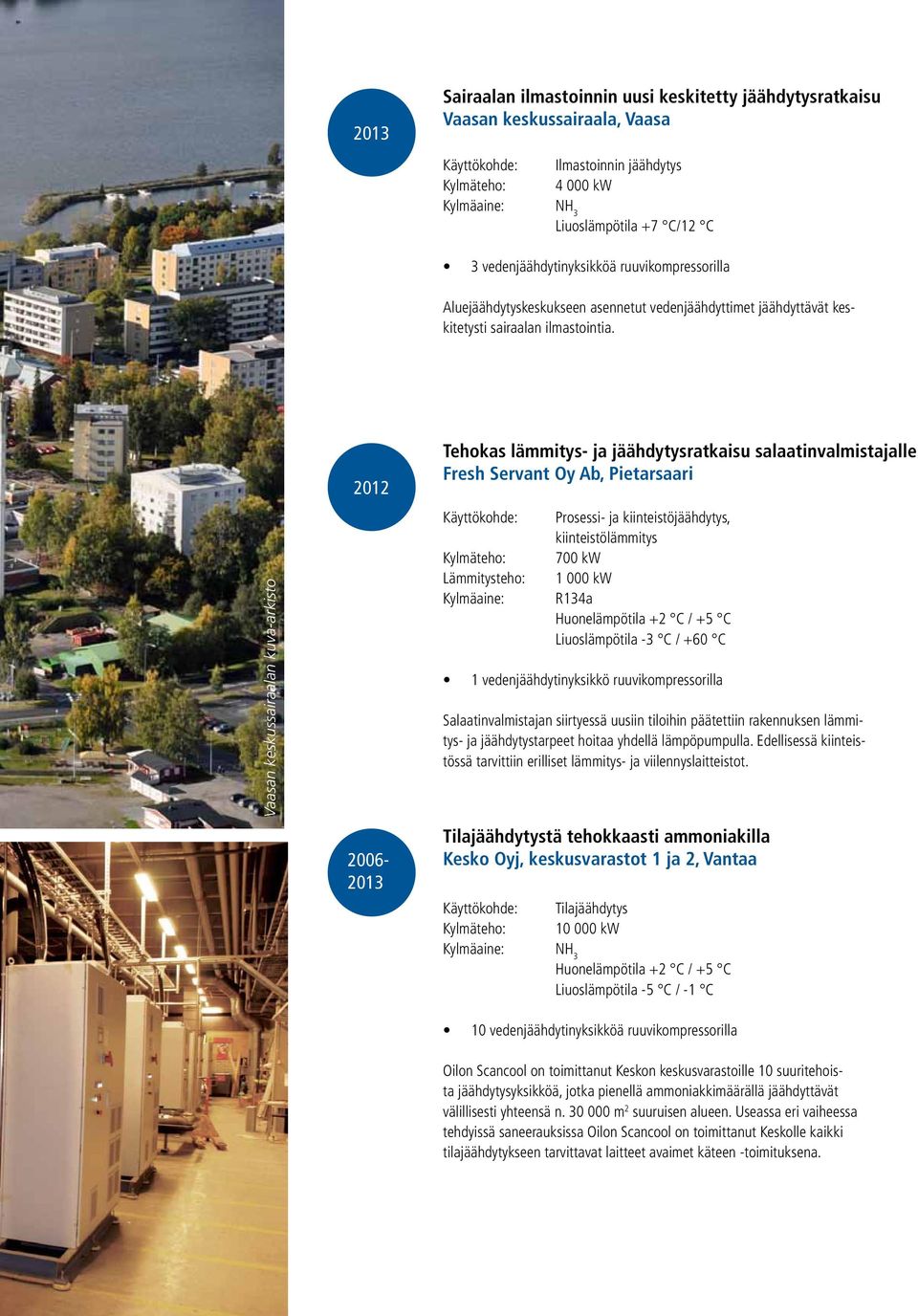

5 2013 Sairaalan ilmastoinnin uusi keskitetty jäähdytysratkaisu Vaasan keskussairaala, Vaasa Ilmastoinnin jäähdytys kw Liuoslämpötila +7 C/12 C 3 vedenjäähdytinyksikköä ruuvikompressorilla Aluejäähdytyskeskukseen asennetut vedenjäähdyttimet jäähdyttävät keskitetysti sairaalan ilmastointia. Vaasan keskussairaalan kuva-arkisto Tehokas lämmitys- ja jäähdytysratkaisu salaatinvalmistajalle Fresh Servant Oy Ab, Pietarsaari Lämmitysteho: Kylmäaine: Prosessi- ja kiinteistöjäähdytys, kiinteistölämmitys 700 kw kw R134a Huonelämpötila +2 C / +5 C Liuoslämpötila -3 C / +60 C 1 vedenjäähdytinyksikkö ruuvikompressorilla Salaatinvalmistajan siirtyessä uusiin tiloihin päätettiin rakennuksen lämmitys- ja jäähdytystarpeet hoitaa yhdellä lämpöpumpulla. Edellisessä kiinteistössä tarvittiin erilliset lämmitys- ja viilennyslaitteistot. Tilajäähdytystä tehokkaasti ammoniakilla Kesko Oyj, keskusvarastot 1 ja 2, Vantaa Tilajäähdytys kw Huonelämpötila +2 C / +5 C Liuoslämpötila -5 C / -1 C 10 vedenjäähdytinyksikköä ruuvikompressorilla Oilon Scancool on toimittanut Keskon keskusvarastoille 10 suuritehoista jäähdytysyksikköä, jotka pienellä ammoniakkimäärällä jäähdyttävät välillisesti yhteensä n m 2 suuruisen alueen. Useassa eri vaiheessa tehdyissä saneerauksissa Oilon Scancool on toimittanut Keskolle kaikki tilajäähdytykseen tarvittavat laitteet avaimet käteen -toimituksena.

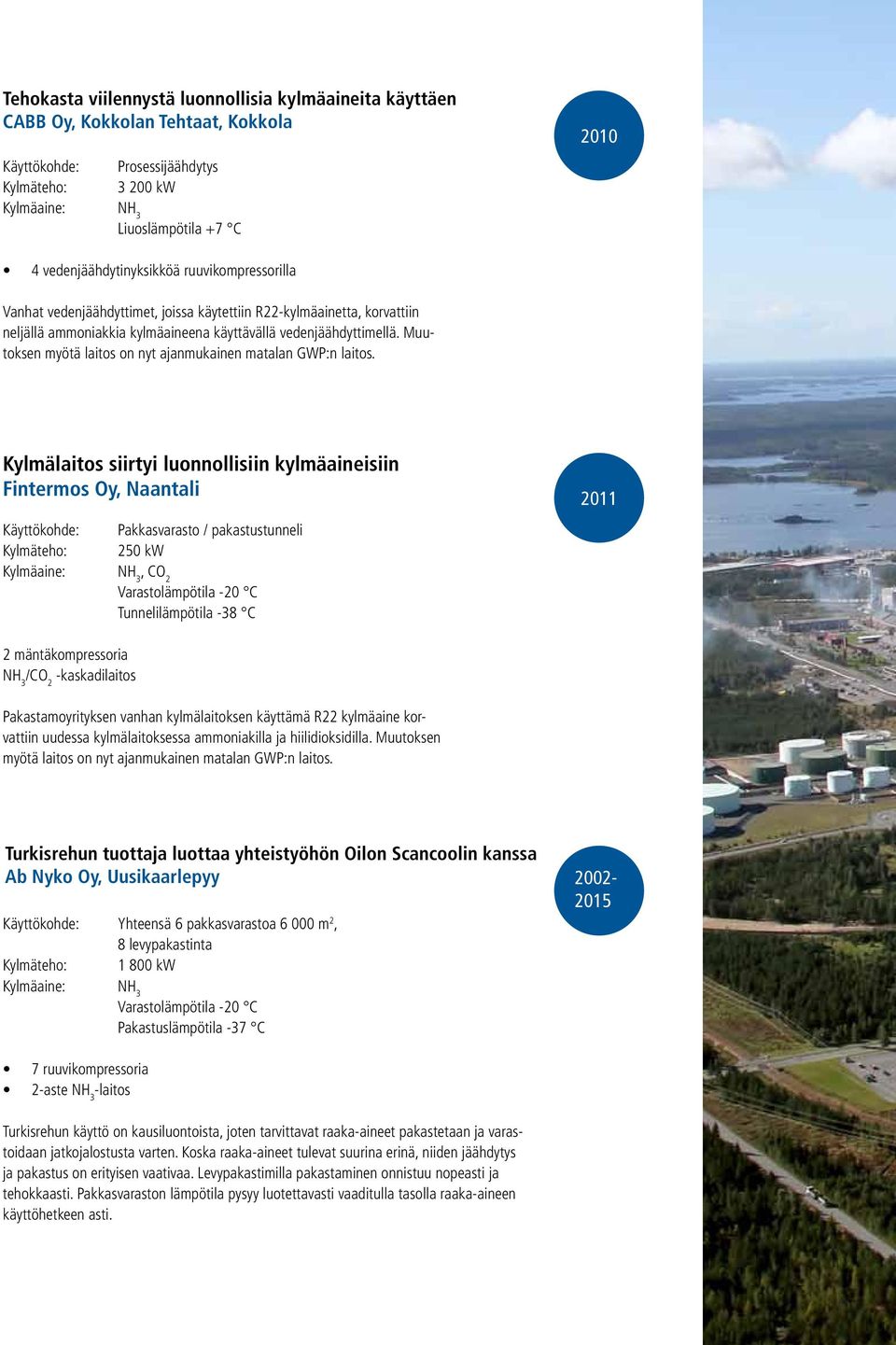

6 Tehokasta viilennystä luonnollisia kylmäaineita käyttäen CABB Oy, Kokkolan Tehtaat, Kokkola Prosessijäähdytys kw 2010 Liuoslämpötila +7 C 4 vedenjäähdytinyksikköä ruuvikompressorilla Vanhat vedenjäähdyttimet, joissa käytettiin R22-kylmäainetta, korvattiin neljällä ammoniakkia kylmäaineena käyttävällä vedenjäähdyttimellä. Muutoksen myötä laitos on nyt ajanmukainen matalan GWP:n laitos. Kylmälaitos siirtyi luonnollisiin kylmäaineisiin Fintermos Oy, Naantali Pakkasvarasto / pakastustunneli 250 kw 2011, CO 2 Varastolämpötila -20 C Tunnelilämpötila -38 C 2 mäntäkompressoria NH 3 /CO 2 -kaskadilaitos Pakastamoyrityksen vanhan kylmälaitoksen käyttämä R22 kylmäaine korvattiin uudessa kylmälaitoksessa ammoniakilla ja hiilidioksidilla. Muutoksen myötä laitos on nyt ajanmukainen matalan GWP:n laitos. Turkisrehun tuottaja luottaa yhteistyöhön Oilon Scancoolin kanssa Ab Nyko Oy, Uusikaarlepyy Yhteensä 6 pakkasvarastoa m 2, 8 levypakastinta kw Varastolämpötila -20 C Pakastuslämpötila -37 C 7 ruuvikompressoria 2-aste NH 3 -laitos Turkisrehun käyttö on kausiluontoista, joten tarvittavat raaka-aineet pakastetaan ja varastoidaan jatkojalostusta varten. Koska raaka-aineet tulevat suurina erinä, niiden jäähdytys ja pakastus on erityisen vaativaa. Levypakastimilla pakastaminen onnistuu nopeasti ja tehokkaasti. Pakkasvaraston lämpötila pysyy luotettavasti vaaditulla tasolla raaka-aineen käyttöhetkeen asti.

7 CABB Oy sijaitsee Kokkolan Suurteollisuusalueella

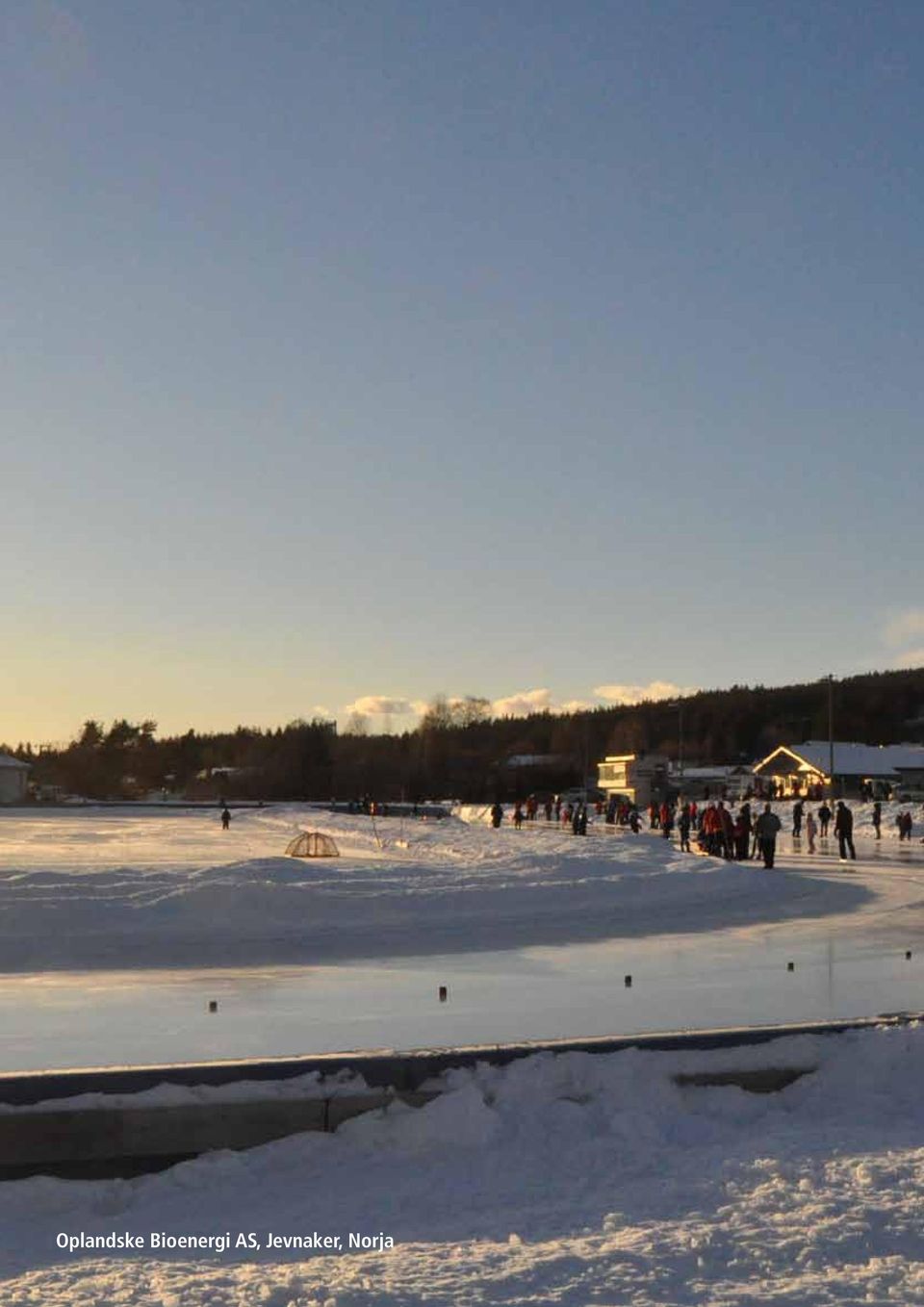

8 Oplandske Bioenergi AS, Jevnaker, Norja

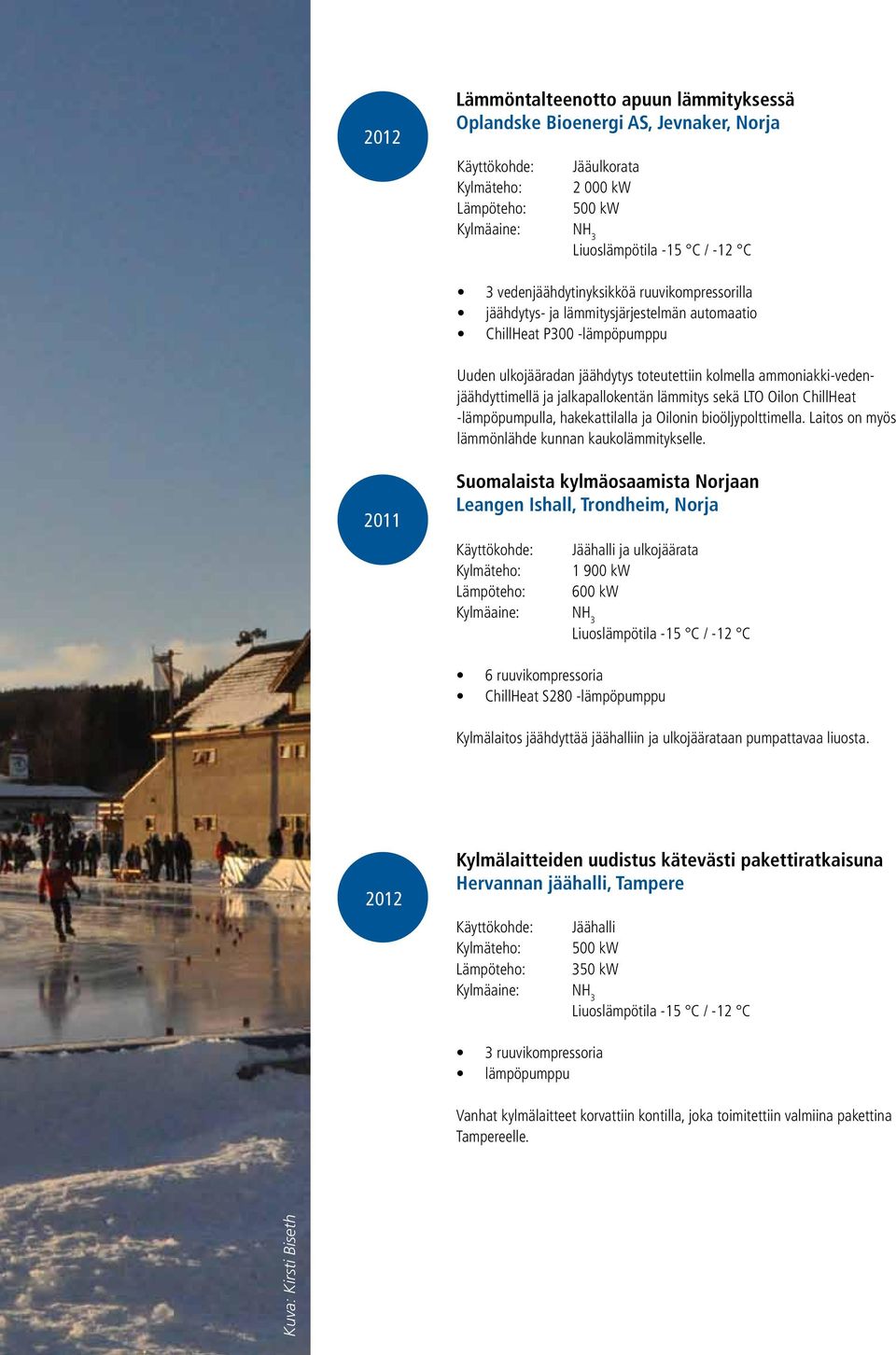

9 2012 Lämmöntalteenotto apuun lämmityksessä Oplandske Bioenergi AS, Jevnaker, Norja Lämpöteho: Jääulkorata kw 500 kw Liuoslämpötila -15 C / -12 C 3 vedenjäähdytinyksikköä ruuvikompressorilla jäähdytys- ja lämmitysjärjestelmän automaatio ChillHeat P300 -lämpöpumppu Uuden ulkojääradan jäähdytys toteutettiin kolmella ammoniakki-vedenjäähdyttimellä ja jalkapallokentän lämmitys sekä LTO Oilon ChillHeat -lämpöpumpulla, hakekattilalla ja Oilonin bioöljypolttimella. Laitos on myös lämmönlähde kunnan kaukolämmitykselle Suomalaista kylmäosaamista Norjaan Leangen Ishall, Trondheim, Norja Lämpöteho: Jäähalli ja ulkojäärata kw 600 kw Liuoslämpötila -15 C / -12 C 6 ruuvikompressoria ChillHeat S280 -lämpöpumppu Kylmälaitos jäähdyttää jäähalliin ja ulkojäärataan pumpattavaa liuosta Kylmälaitteiden uudistus kätevästi pakettiratkaisuna Hervannan jäähalli, Tampere Lämpöteho: Jäähalli 500 kw 350 kw Liuoslämpötila -15 C / -12 C 3 ruuvikompressoria lämpöpumppu Vanhat kylmälaitteet korvattiin kontilla, joka toimitettiin valmiina pakettina Tampereelle. Kuva: Kirsti Biseth

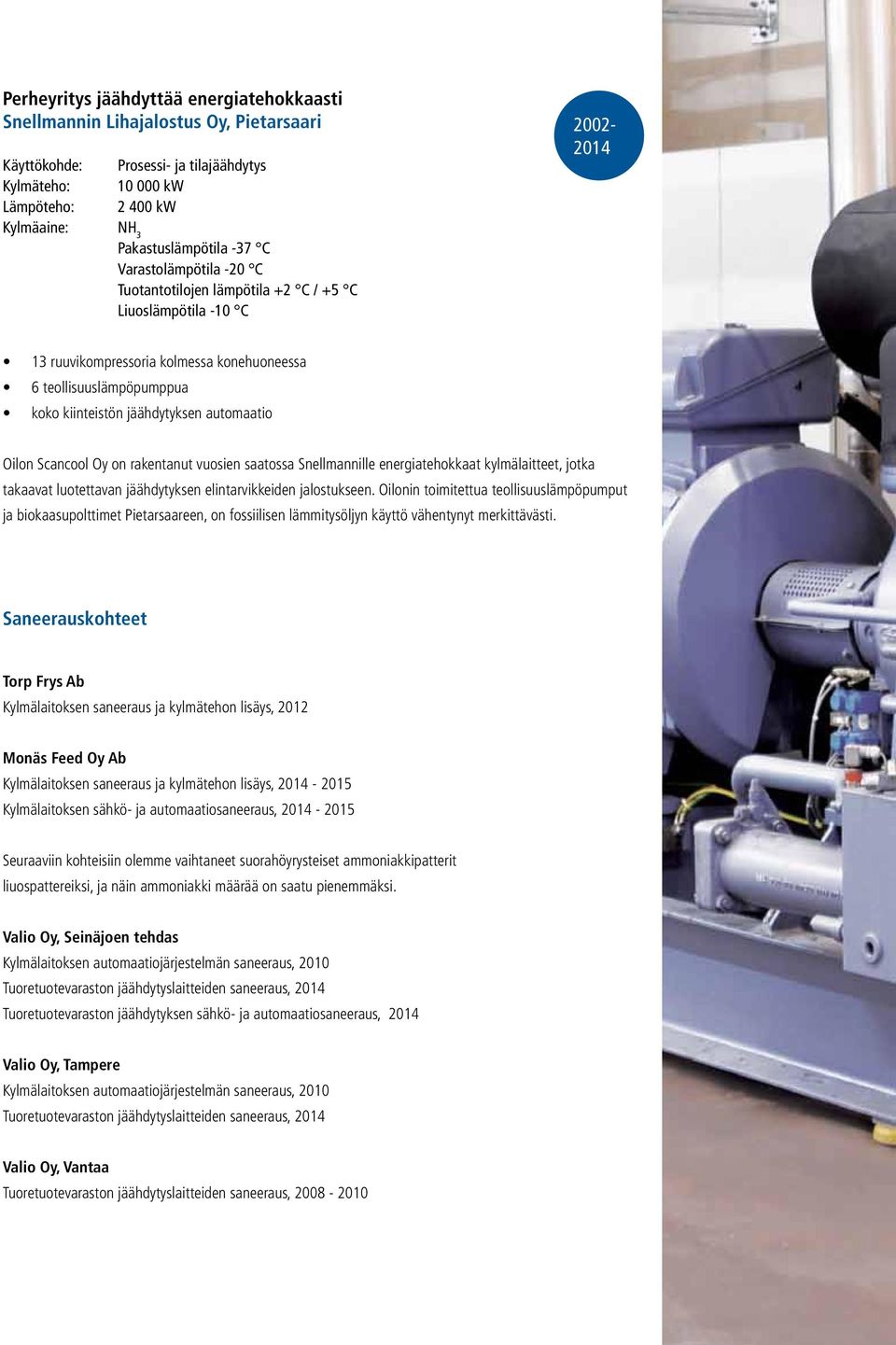

10 Perheyritys jäähdyttää energiatehokkaasti Snellmannin Lihajalostus Oy, Pietarsaari Lämpöteho: Prosessi- ja tilajäähdytys kw kw Pakastuslämpötila -37 C Varastolämpötila -20 C Tuotantotilojen lämpötila +2 C / +5 C Liuoslämpötila -10 C 13 ruuvikompressoria kolmessa konehuoneessa 6 teollisuuslämpöpumppua koko kiinteistön jäähdytyksen automaatio Oilon Scancool Oy on rakentanut vuosien saatossa Snellmannille energiatehokkaat kylmälaitteet, jotka takaavat luotettavan jäähdytyksen elintarvikkeiden jalostukseen. Oilonin toimitettua teollisuuslämpöpumput ja biokaasupolttimet Pietarsaareen, on fossiilisen lämmitysöljyn käyttö vähentynyt merkittävästi. Saneerauskohteet Torp Frys Ab Kylmälaitoksen saneeraus ja kylmätehon lisäys, 2012 Monäs Feed Oy Ab Kylmälaitoksen saneeraus ja kylmätehon lisäys, Kylmälaitoksen sähkö- ja automaatiosaneeraus, Seuraaviin kohteisiin olemme vaihtaneet suorahöyrysteiset ammoniakkipatterit liuospattereiksi, ja näin ammoniakki määrää on saatu pienemmäksi. Valio Oy, Seinäjoen tehdas Kylmälaitoksen automaatiojärjestelmän saneeraus, 2010 Tuoretuotevaraston jäähdytyslaitteiden saneeraus, 2014 Tuoretuotevaraston jäähdytyksen sähkö- ja automaatiosaneeraus, 2014 Valio Oy, Tampere Kylmälaitoksen automaatiojärjestelmän saneeraus, 2010 Tuoretuotevaraston jäähdytyslaitteiden saneeraus, 2014 Valio Oy, Vantaa Tuoretuotevaraston jäähdytyslaitteiden saneeraus,

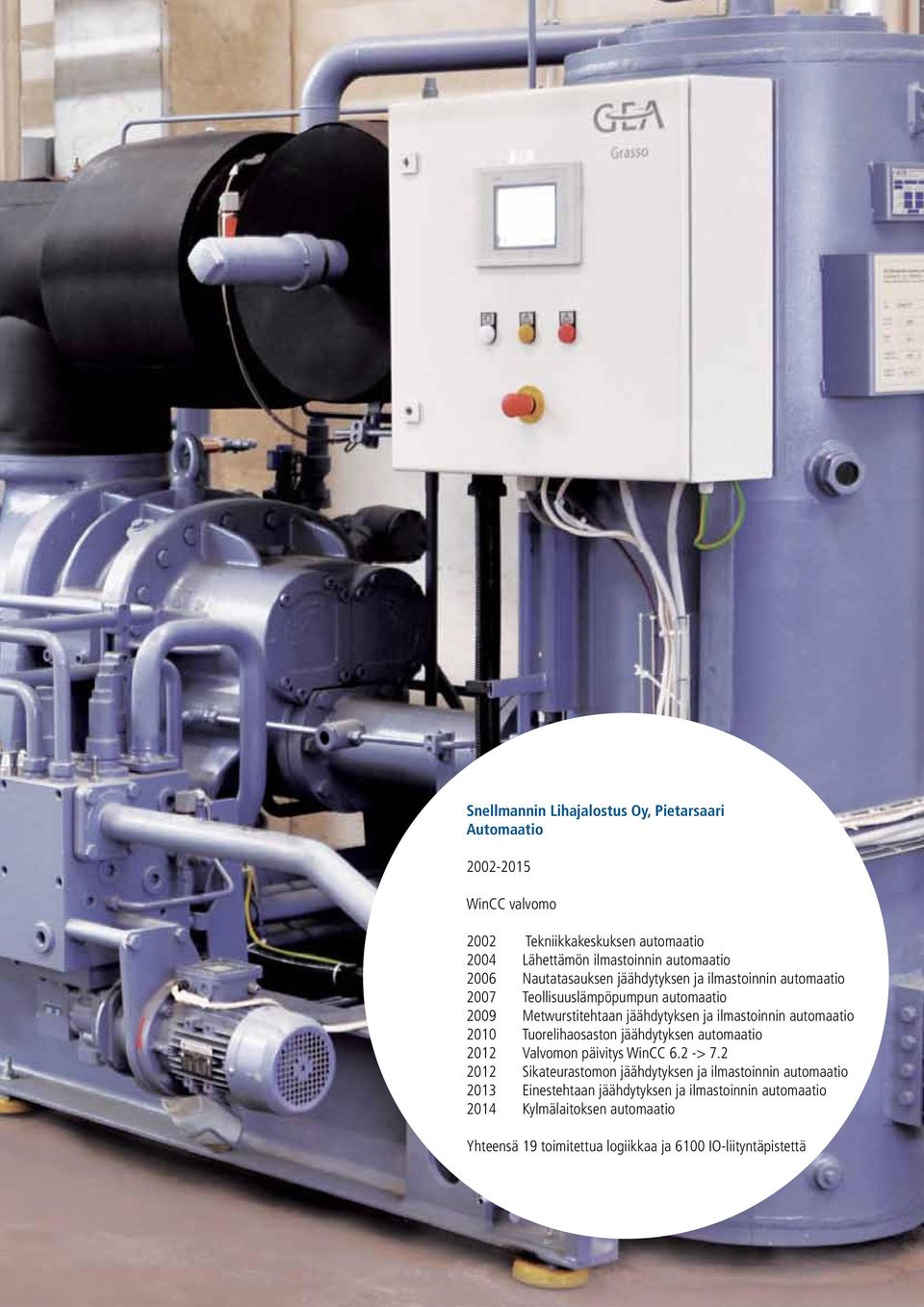

11 Snellmannin Lihajalostus Oy, Pietarsaari Automaatio WinCC valvomo 2002 Tekniikkakeskuksen automaatio 2004 Lähettämön ilmastoinnin automaatio 2006 Nautatasauksen jäähdytyksen ja ilmastoinnin automaatio 2007 Teollisuuslämpöpumpun automaatio 2009 Metwurstitehtaan jäähdytyksen ja ilmastoinnin automaatio 2010 Tuorelihaosaston jäähdytyksen automaatio 2012 Valvomon päivitys WinCC 6.2 -> Sikateurastomon jäähdytyksen ja ilmastoinnin automaatio 2013 Einestehtaan jäähdytyksen ja ilmastoinnin automaatio 2014 Kylmälaitoksen automaatio Yhteensä 19 toimitettua logiikkaa ja 6100 IO-liityntäpistettä

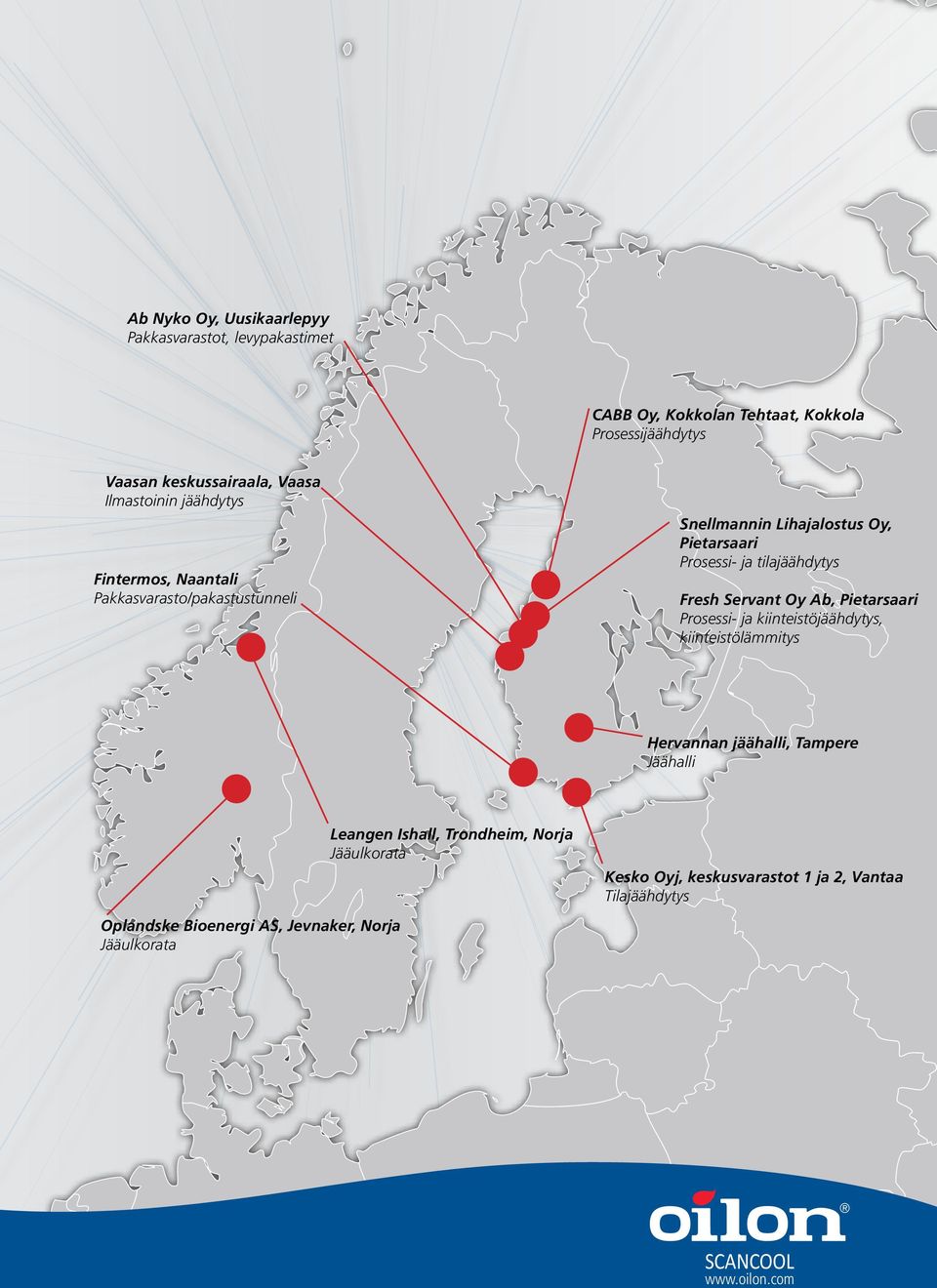

12 Ab Nyko Oy, Uusikaarlepyy Pakkasvarastot, levypakastimet CABB Oy, Kokkolan Tehtaat, Kokkola Prosessijäähdytys Vaasan keskussairaala, Vaasa Ilmastoinin jäähdytys Snellmannin Lihajalostus Oy, Pietarsaari Prosessi- ja tilajäähdytys Fintermos, Naantali Pakkasvarasto/pakastustunneli Fresh Servant Oy Ab, Pietarsaari Prosessi- ja kiinteistöjäähdytys, kiinteistölämmitys Hervannan jäähalli, Tampere Jäähalli Leangen Ishall, Trondheim, Norja Jääulkorata Kesko Oyj, keskusvarastot 1 ja 2, Vantaa Tilajäähdytys Oplandske Bioenergi AS, Jevnaker, Norja Jääulkorata SCANCOOL
