1 Combi Cooler Kompakti ilmankäsittelykoneen toiminto-osa, joka jäähdyttää ennätyksellisen energiatehokkaasti

2 Jäähdytyspalkkijärjestelmään yhdistetty Combi Cooler on helppo, toimintavarma ja sähkötehokas tapa tuottaa viilennettyä sisäilmaa Arkkitehdille rakennusten onnistunut ulkoasu on sen toimivuuden ohella tärkeä päämäärä. Hyvän sisäilman vaatimat ratkaisut ovat kuitenkin joskus ristiriidassa arkkitehtuuristen toiveiden kanssa. Valitettavan usein erilaisista ulkolauhduttimista, putkistoista ja pumpuista syntyy katoille viidakko, joka on kuin eri maailmasta itse rakennuksen kanssa. Siksi tervehdin ilolla ratkaisuja, jotka siirtävät nuo ylimääräiset viritykset katoilta iv-konehuoneeseen. Ilmankäsittelykoneeseen integroitava Combi Cooler tekee erilliset nestejäähdyttimet, ulkolauhduttimet ja ulkoasennustyöt tarpeettomiksi. Combi Cooler tuo aivan uusia mahdollisuuksia jäähdytyksen suunnitteluun. Combi Cooler on ilmankäsittelykoneeseen integroitava asennusvalmis toiminto-osa, joka on optimoitu toimimaan erityisesti jäähdytyspalkkijärjestelmän kanssa. Jäähdytys voidaan toteuttaa joko jäähdytyspalkkien, puhallinkonvektoreiden tai kattokasettien avulla. Combi Coolerilla kaikki on yksinkertaisempaa Combi Cooleria hyödynnettäessä kaikki jäähdytyslaitteet voidaan keskittää konehuoneeseen. Konehuoneessa ilmanvaihtokoneeseen integroitu Combi Cooler vie vain pienen tilan. Näin erillisiä nestejäähdyttimiä ja ulkolauhduttimia ei enää tarvita rakennuksen katolla. Niiden poistuessa ei myöskään tarvita katolle vedettäviä ulkoisia lauhdutinputkistoja ja pumppuja. Saneeraustapaukset helpottuvat, koska rakennuksen ulkonäkö ei muutu, ja samalla säästytään meluavilta lauhdutinpuhaltimilta. Yksinkertainen ratkaisu on myös edullisempi Helposti asennettava tehdasvalmis kokonaisuus on toimintavarma ja taloudellinen. Uusien innovaatioiden ansiosta Combi Coolerin sähkötehokkuus on perinteiseen ratkaisuun verrattuna yli kolmanneksen parempi!

3 Valitse Combi Cooler silloin, kun jäähdytystarve on pieni tai keskisuuri Combi Cooler konekoot EU-31 EU-22 EU-21 0, m³/s

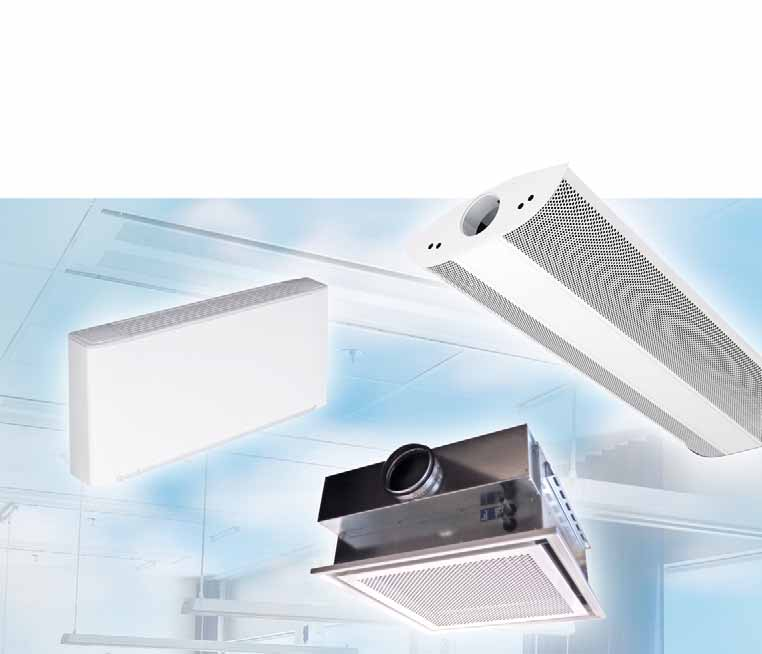

4 Combi Cooler jäähdyttää tuloilman sekä tuottaa kylmää vettä huonekohtaiseen jäähdytykseen Puhallinkonvektorit Jäähdytyspalkit Kasettimalliset jäähdytyspalkit Combi Coolerin takana on uudenlainen suunnittelufilosofia Combi Cooler -ratkaisu edustaa uutta ajattelua jäähdytyksen suunnittelussa. Siinä tuloilman lämpötila on hieman korkeampi kuin yleensä, ja suurempi osa jäähdytystehosta tuodaan suoraan huonetilaan jäähdytyspalkeilla. Perinteisissä ratkaisuissa tuloilman lämpötila on tyypillisesti astetta, kun se Combi Cooler -ratkaisussa on 18 astetta. Lämpimämmällä tuloilmalla vältetään liian kylmän ilman tuominen niihin tiloihin, joissa ei ole lämpökuormaa, esim. tyhjät neuvotteluhuoneet. Kun tuloilmaa ei jäähdytetä tarpeettoman viileäksi, vältetään samalla tarpeeton ja paljon energiaa kuluttava kondenssin tiivistäminen ilmasta. Acon-ohjelmalla jäähdytyksen ylimitoitus on helppo välttää Combi Cooler -järjestelmää käytettäessä jäähdytysteho on helppo mitoittaa tilojen mukaan ja samalla vältetään usein tapahtuva jäähdytystehon ylimitoitus. Acon-mitoitusohjelmaa hyödyntämällä saadaan aikaan erinomaisella hyötysuhteella toimiva jäähdytysjärjestelmä. Koska jäähdytystehon maksimitarve on vain 3-5 % käyttöajasta, on tärkeää, että koneikko toimii myös osatehoilla energiataloudellisesti. Combi Coolerissa on kolme tehoporrasta ja jäähdytyskoneen kylmäkerroin muuttuu sitä paremmaksi, mitä pienemmällä osateholla toimitaan. Sama jäähdytysteho pienemmällä sähkönkäytöllä Kun tuloilma jäähdytetään 15 asteen sijasta 18 asteeseen, sen jäähdyttämiseen tarvittava energia vuositasolla käytännössä puolittuu. Kaikki tästä ei ole varsinaista kulutuksen vähenemistä, koska jäähdytyspalkit joutuvat tuottamaan enemmän jäähdytystä. Näin kuitenkin vältetään kosteuden tiivistyminen ilmasta, jolla on suuri vaikutus energiankulutukseen.

5 Combi Cooler antaa vähemmällä enemmän Sähkötehon säästö jopa 40% Combi Cooler -ratkaisut vähentävät tarvittavaa sähkötehoa siten, että 100 kw:n jäähdytysteho saadaan 35 kw:n sijasta 21,5 kw:lla. Ilmaston muutoksen torjuminen ja energian kulutuksen pienentäminen on meidän kaikkien yhteinen haaste. Energiatehokkuuden jatkuva parantaminen on hyvän sisäilman ohella ollut jo pitkään Fläkt Woodsin tuotekehityksen tavoitteena. e3- tuotteet ja -ratkaisut ovat hyvä esimerkki näistä onnistumisista. Arkkitehdillä ja suunnittelijalla on avaimet energiatehokkaaseen rakennukseen, koska sijoituksella ja rakenteilla on suuri vaikutus käytönaikaiseen kulutukseen. Ylilämpöä voidaan torjua merkittävästi jo huolehtimalla ikkunoiden rakenteellisesta aurinkosuojauksesta. Liike- ja toimistotiloissa valaistus, laitteet ja ihmiset tuottavat kuitenkin myös sisäistä lämpökuormaa. Ja jos halutaan tasainen, ihmisille viihtyisä asteen huonelämpötila huomataan, että jäähdytykseen tarvittava energia on vuositasolla jopa vaadittavaa lämmitysenergiaa suurempi. Lisäjäähdytystä siis tarvitaan. Combi Cooler ratkaisun avulla jäähdytys voidaan toteuttaa erittäin energiataloudellisesti. Combi Coolerin energiatehokkuus rakentuu seuraavista tekijöistä: 1) Ilmankäsittelykoneen tuloilma jäähdytetään vain noin 18 asteeseen perinteisen 15 asteen sijasta. Näin vältetään kondensoitumisen vaatima energiamäärä. Samalla vältetään tarpeeton huonetilojen jäähdyttäminen. Jäähdytyspalkkipiirin vaatima tehonlisäys huomioiden sähkötehon tarve pienentyy 14 %. 2) Kylmäaineen voimakas alijäähdytys sekä korkeampi höyrystymislämpötila pienentävät tarvittavaa sähkötehoa 29 %. Sähkötehontarpeen kokonaissäästö on (0,71*0,86)*100 = - 39 % Tuloilman energiankulutus Lämpötila (ºC) kwh Tuloilman jäähdytys 18 asteeseen Tuloilman jäähdytykseen tarvittava energia kwh Tuloilman jäähdytys 15 asteeseen Aika

6 Combi Cooler mitat 9/ Konekoko A B C D Paino kg Konekoko Ilmavirta-alue m³/s Jäähdytysteho kw Tehovaihtoehto ,8 1, ,2 2, ,6 2, ,2 3, ,8 4, Acon-mitoitusohjelma Ilmankäsittelykoneille tarkoitetusta ACON-mitoitusohjelmasta saadaan kaikki tekniset tiedot, kuten mitat, hyötysuhteet, äänitasot, SFP-luvut jne. Web-käyttöinen ACON mahdollistaa myös sen, että työskentelet aina uusimmalla versiolla. Testaa ACON-ohjelmaa osoitteesta Fläkt Woods Oy, Kalevantie 39, Turku p f w
