1 Pienvesivoimatuotannon tekniikka, laiteratkaisut ja mitoitus Keskiviikko LAMMI Harri Ranta, VEO Oy - VOIMAA, SÄHKÖÄ JA TEHOKKUUTTA Voimantuotanto Voimalaitosten automaatioja sähköistysratkaisut Vesi- ja biovoimalaitokset 15 % Kaasu- ja dieselvoimalaitokset 15 % Yhteensä 30 % 2 Sähkönjakelu Siirto- ja jakeluverkkojen sähköasemat ja kojeistot Energiayhtiöt 30 % Tuulipuistot 10 % Yhteensä 40 % Sähkön käyttö Teollisuuden automaatio ja sähköistykset Teollisuuden sähköistykset 15 % Taajuusmuuttaja ratkaisut 10 % Laivateollisuus 5 % Yhteensä 30 % 1

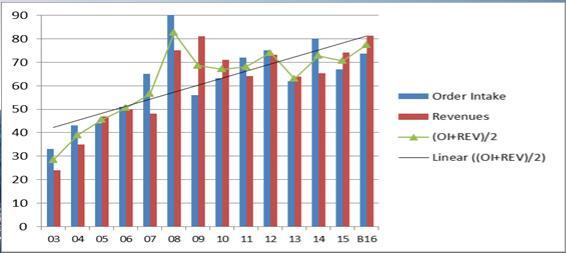

2 Energy Vaasa Energia-alan keskittymä VEO on teknologian soveltaja ja projektoiva yhtiö. Laaja tuotekehitysyhteistyö alueen yritysten kanssa. 3 VEOn AVAINLUVUT Henkilöstö: yli 350 asiantuntijaa Joilla vuosikymmenten kokemus ja laaja energia-alan osaaminen. Liikevaihto 2015: 74 M. Kasvua keskim. 14 % v. 2015, n. 8% Omavaraisuus%: 60 %VEO on vakavarainen kumppani 70,0% 60,0% 50,0% 40,0% 30,0% 20,0% 10,0% 0,0% 33% 44% 57% 60% Vienti > 70 % liikevaihdosta Ruotsi, Norja, Iso-Britannia > 40 % Yli projektia 130 maahan v liikevoitto-% 3,0 2

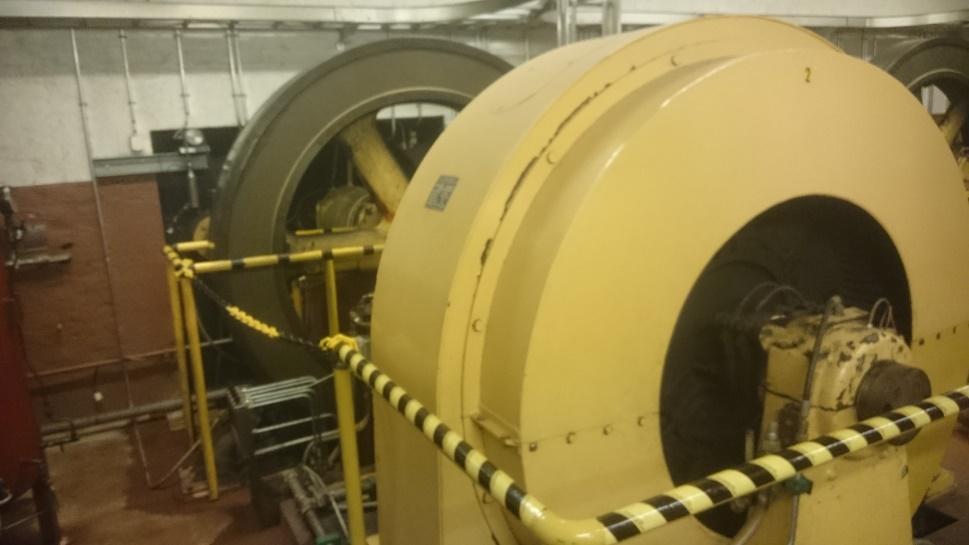

3 Vaativat sähköistys- ja automaatioratkaisut omilla tuotteilla VEOn sähköistys-, automaatio-, mekaniikka- ja mitoitusosaaminen yhdistettynä omaan kotimaiseen kojeistovalmistukseen takaavat asiakkaalle laadukkaat toimitukset. Projektinjohto ja -hallinta Suunnittelu ja työmaapalvelut Vahva prosessiosaaminen VEOn eri toimialoilla mahdollistaa haastavat kokonaistoimitukset ja erilaistaa meidät suunnittelutoimistoista sekä laitevalmistajista. Kojeistot Jatkuva panostus prosessikehitykseen: projektoinnin, suunnittelun ja tuotannon tehokas kokonaisuus 5 Vesivoimalaitokset Perinteinen ratkaisu luvulle asti vaaka-akselinen Francis-Turpiini Potkuri- ja Kaplan-turpiinit yleistyneet myöhemmin Kaplan-turpiini soveltuu alle 30 metrin putouskorkeuksille paremmin 6 3

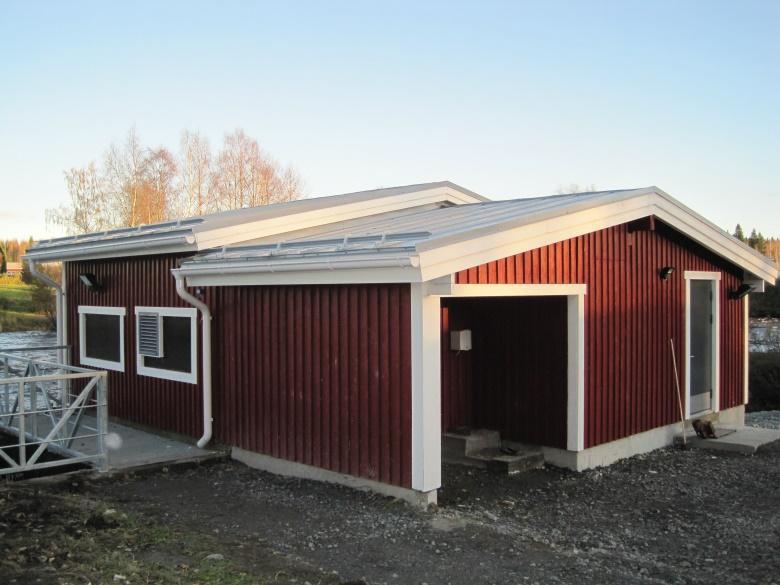

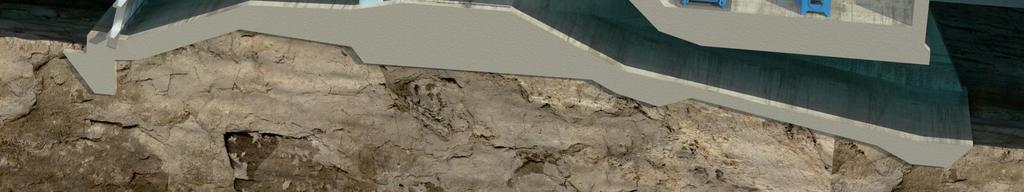

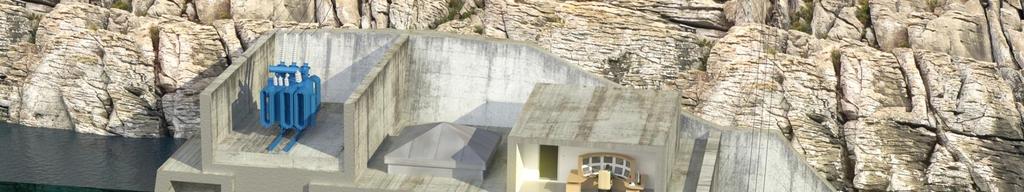

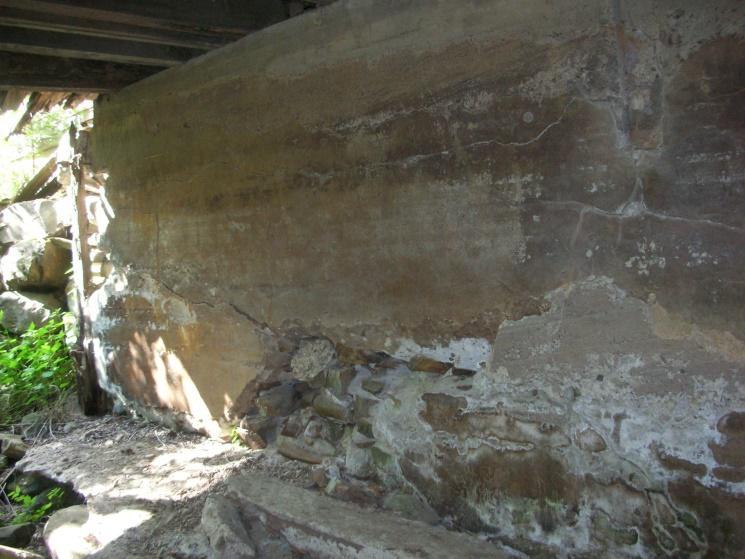

4 Olemassa olevat rakenteet Yleensä laitospaikalla on hyödyntämiskelpoisia rakenteita Esimerkiksi patorakenteet, vesitiet Mahdollisesti suojeltavia rakennuksia/rakenteita 7 Vesivoimalaitoksen mahdollinen toimituslaajuus 8 4

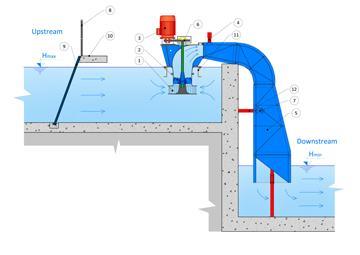

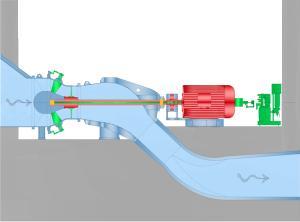

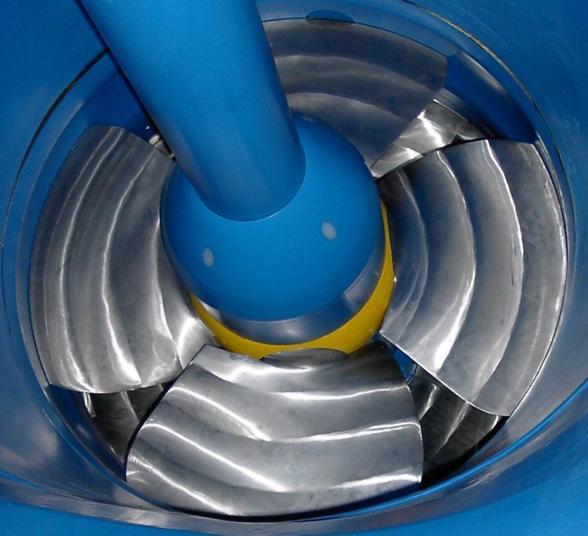

5 Vesivoimaturpiini 9 Laitteistot Kaplan-turpiini Johto- ja juoksupyörä säädettäviä Hyvät säätömahdollisuudet virtaaman ja putouskorkeuden mukaan. Potkuriturpiini Yleensä kiinteä, ei säätömahdollisuutta ÞOn/Off käyttö Yksinkertaisimmillaan ns. Lappokone Generaattori (yleensä 400V) Tahtigeneraattori Kestomagneettigeneraattori Epätahtigeneraattori 10 5

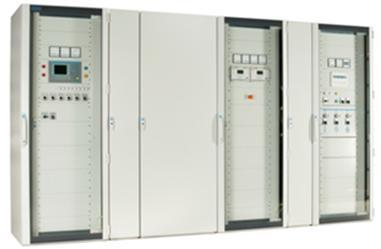

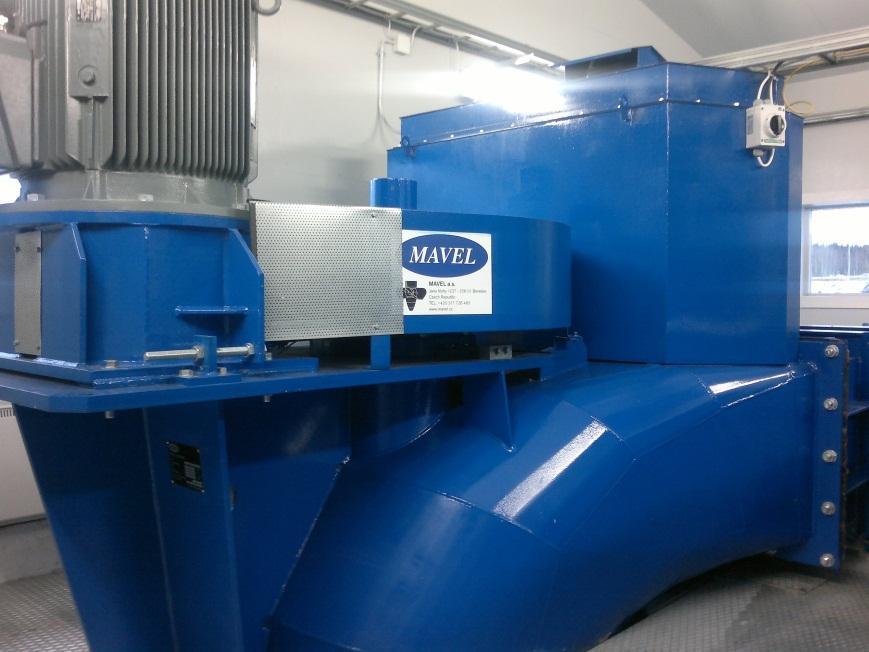

6 Sähkö-/automaatiolaitteet Ohjausautomaatio ohjelmoitavalla logiikalla (PLC) Akkuvarmennus (24VDC) Instrumentointi ja mittaukset Apulaitteiden ohjaus (venttiilit, moottorit) Generaattorin verkkoliityntä 100kW-5000kW liityntä yleensä 20kV jakeluverkkoon Tarvitaan katkaisijakojeisto ja muuntaja 11 VIANNANKOSKI Savon Voima Oyj Maaninka Rakennusvuosi: 2010 Turpiini: 2 x SIPHON TURBINE MAVEL TM10 Juoksupyörä: 1000 mm Turpiinin pyörimisnopeus: 235 1/min Generaattorin pyörimisnopeus:750 1/min Turpiiniteho: 85 kw Generaattoriteho: 100 kva Putouskorkeus: 2,9 m Nimellisvirtaama: 3,75 m³/s 12 6

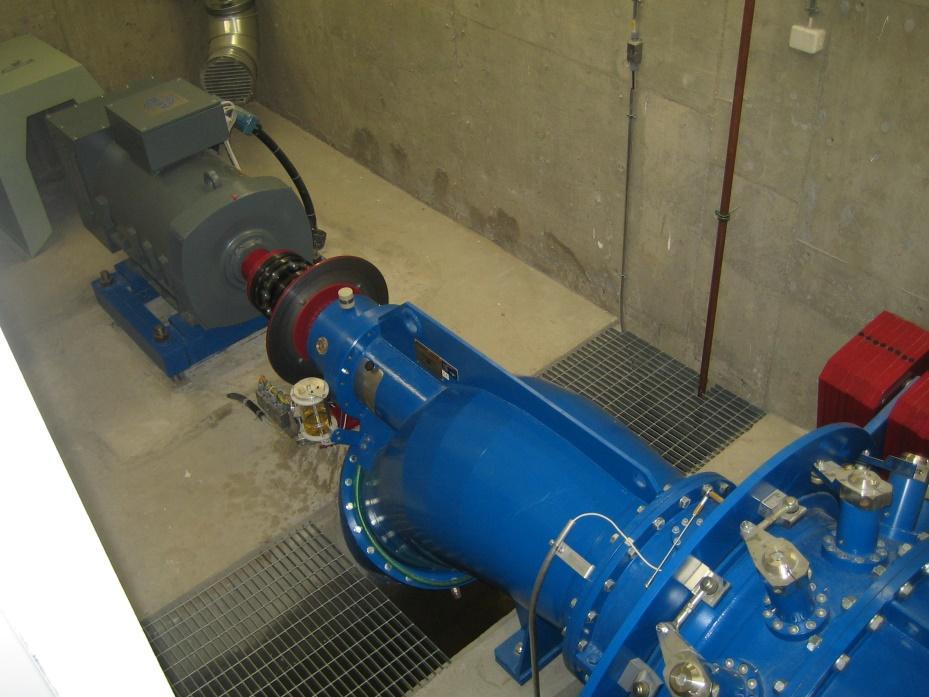

7 MYLLYKOSKI Mannilan Kartano Laukaa Rakennusvuosi: 2006 Turpiini: Hydrohrom SK600 HH Juksupyörä: 600 mm Turpiinin pyörimisnopeus: 750 1/min Generaattorin pyörimisnopeus: 750 1/min Turpiiniteho: 177 kw Generaattoriteho: 200 kva Putouskorkeus: 14,4 m Nimellisvirtaama: 1,5 m³/s 13 KIITOS! 7
