1 i Luftsats Luftsett Ilmasarja Svenska Monteringsanvisning/Reservdelslista Allmänt Monteringen skall utföras av utbildad och kompetent personal och ske på auktoriserad verkstad där erforderliga verktyg och utrustning finns och där åtkomlighet och säkerhet kan tillgodses. Identifiera alla delar före montering. Följ anvisningarna. Följ även lastvagnstillverkarens anvisningar Ändra ej rekommenderade inställningar. Norsk Monteringsanvisning/Reservedelsliste Generelt Monteringen skal utføres av utdannet og kompetent montør og bare på autoriserte verksteder hvor det finnes påkrevet verktøy og utstyr, og hvor det er sørget for tilgjengelighet og sikkerhet. Identifiser alle deler før monteringen. Følg anvisningene. Følg også lastebilprodusentens anvisninger. Det må ikke endres på anbefalte innstillinger. Suomeksi Asennusohje/Varaosaluettelo Yleistä Asennuksen saa suorittaa vain koulutettu ja pätevä henkilökunta ja asennuksen on tapahduttava valtuutetussa korjaamossa, jossa on tarvittavat työkalut ja varusteet ja jossa asennus voidaan suorittaa turvallisesti. Tarkasta kaikki osat ennen asennusta. Noudata ohjeita. Noudata myös kuorma-auton valmistajan antamia ohjeita. Älä muuta suositeltuja säätöjä.

Följ även lastvagnstillverkarens anvisningar Ändra ej rekommenderade inställningar.

2 Svenska Lämna alla anvisningar och instruktioner till kunden att förvaras i fordonet för framtida service och underhåll. Tillse att ingen personal befinner sig i luftcylinderns riskområde när den aktiveras från förarhytten. Figur/Figur/Kuva. Montering ventil Montera ventilen i därför avsett uttag i panelen. Anslut tryckluft (7-9 bar) från trycksäkrat extrauttag. Om uttag för sidoförbrukare ej finns skall tryckluft tas från fyrkretsskyddsventilens uttag nr 24. Montera plugg i ventilens överblivna uttag. 2. Montering fördelningsstycke 2: Montera plaströret på skyddad plats längs chassit från ventilen till en tvärbalk nära bakaxeln. Montera fördelningsstycket på tvärbalken och anslut plaströret. 2:2 Montera slangnipplarna i fördelningsstycket. 2:3 Dra gummislang till ONSPOT-cylindrarna och anslut med banjokopplingar. Se till att slangarna klarar alla nivåvariationer framförallt på luftfjädrade fordon. Observera att på vissa monteringar skall strypventiler ersätta slangnipplarna. Detta framgår av monteringsanvisningen för respektive ONSPOT. Strypventilerna monteras enligt anvisning MAX 50 Km/h 0 MAX 50 Km/h 0

Anslut tryckluft (7-9 bar) från trycksäkrat extrauttag. Om uttag för sidoförbrukare ej finns skall tryckluft tas från fyrkretsskyddsventilens uttag nr 24. Montera plugg i ventilens överblivna uttag.

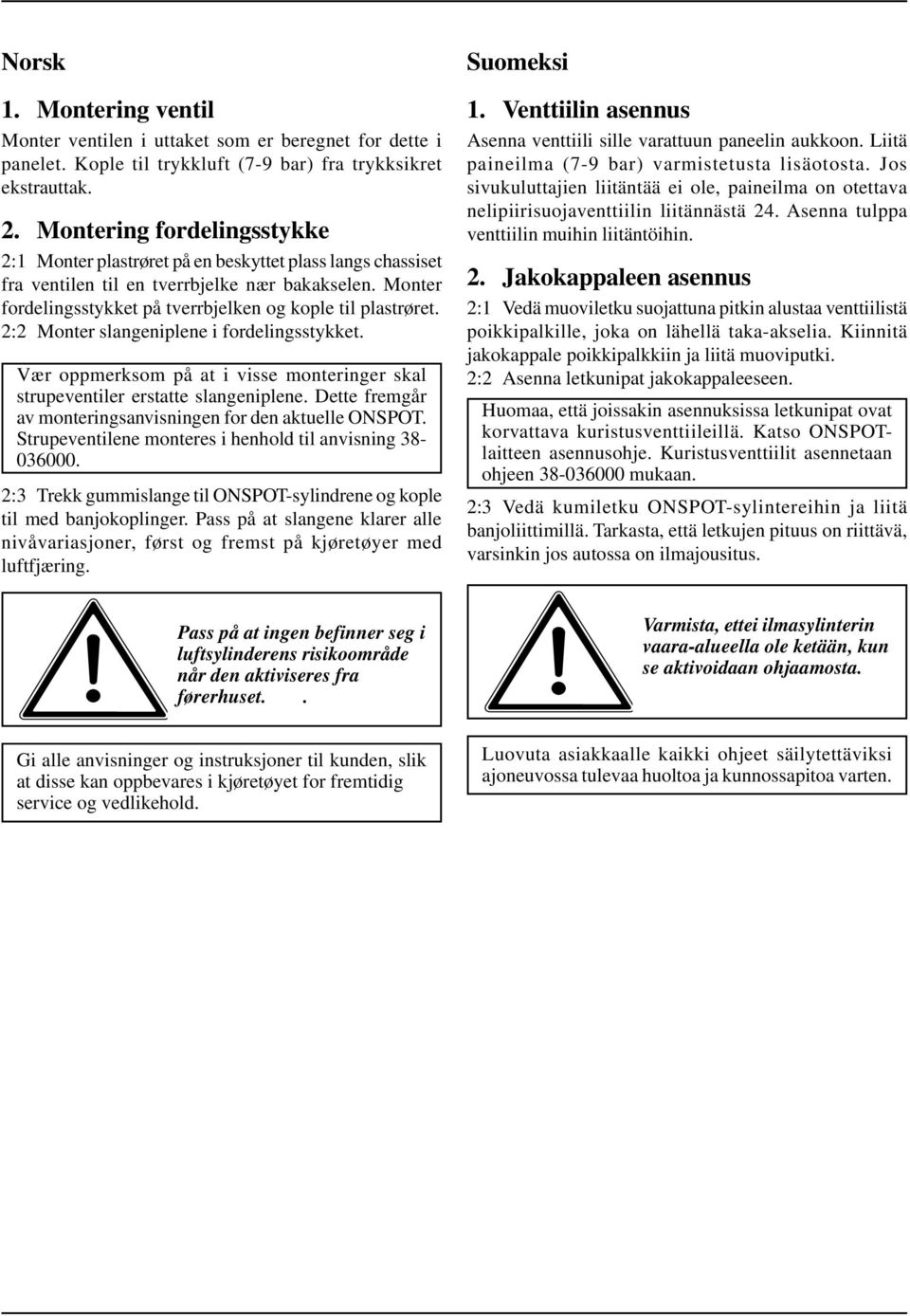

3 Norsk. Montering ventil Monter ventilen i uttaket som er beregnet for dette i panelet. Kople til trykkluft (7-9 bar) fra trykksikret ekstrauttak. 2. Montering fordelingsstykke 2: Monter plastrøret på en beskyttet plass langs chassiset fra ventilen til en tverrbjelke nær bakakselen. Monter fordelingsstykket på tverrbjelken og kople til plastrøret. 2:2 Monter slangeniplene i fordelingsstykket. Vær oppmerksom på at i visse monteringer skal strupeventiler erstatte slangeniplene. Dette fremgår av monteringsanvisningen for den aktuelle ONSPOT. Strupeventilene monteres i henhold til anvisning :3 Trekk gummislange til ONSPOT-sylindrene og kople til med banjokoplinger. Pass på at slangene klarer alle nivåvariasjoner, først og fremst på kjøretøyer med luftfjæring. Suomeksi. Venttiilin asennus Asenna venttiili sille varattuun paneelin aukkoon. Liitä paineilma (7-9 bar) varmistetusta lisäotosta. Jos sivukuluttajien liitäntää ei ole, paineilma on otettava nelipiirisuojaventtiilin liitännästä 24. Asenna tulppa venttiilin muihin liitäntöihin. 2. Jakokappaleen asennus 2: Vedä muoviletku suojattuna pitkin alustaa venttiilistä poikkipalkille, joka on lähellä taka-akselia. Kiinnitä jakokappale poikkipalkkiin ja liitä muoviputki. 2:2 Asenna letkunipat jakokappaleeseen. Huomaa, että joissakin asennuksissa letkunipat ovat korvattava kuristusventtiileillä. Katso ONSPOTlaitteen asennusohje. Kuristusventtiilit asennetaan ohjeen mukaan. 2:3 Vedä kumiletku ONSPOT-sylintereihin ja liitä banjoliittimillä. Tarkasta, että letkujen pituus on riittävä, varsinkin jos autossa on ilmajousitus. Pass på at ingen befinner seg i luftsylinderens risikoområde når den aktiviseres fra førerhuset.. Varmista, ettei ilmasylinterin vaara-alueella ole ketään, kun se aktivoidaan ohjaamosta. Gi alle anvisninger og instruksjoner til kunden, slik at disse kan oppbevares i kjøretøyet for fremtidig service og vedlikehold. Luovuta asiakkaalle kaikki ohjeet säilytettäviksi ajoneuvossa tulevaa huoltoa ja kunnossapitoa varten.

2:2 Monter slangeniplene i fordelingsstykket. Vær oppmerksom på at i visse monteringer skal strupeventiler erstatte slangeniplene. Dette fremgår av monteringsanvisningen for den aktuelle ONSPOT.

4 MAX 50 Km/h 0 MAX 50 Km/h

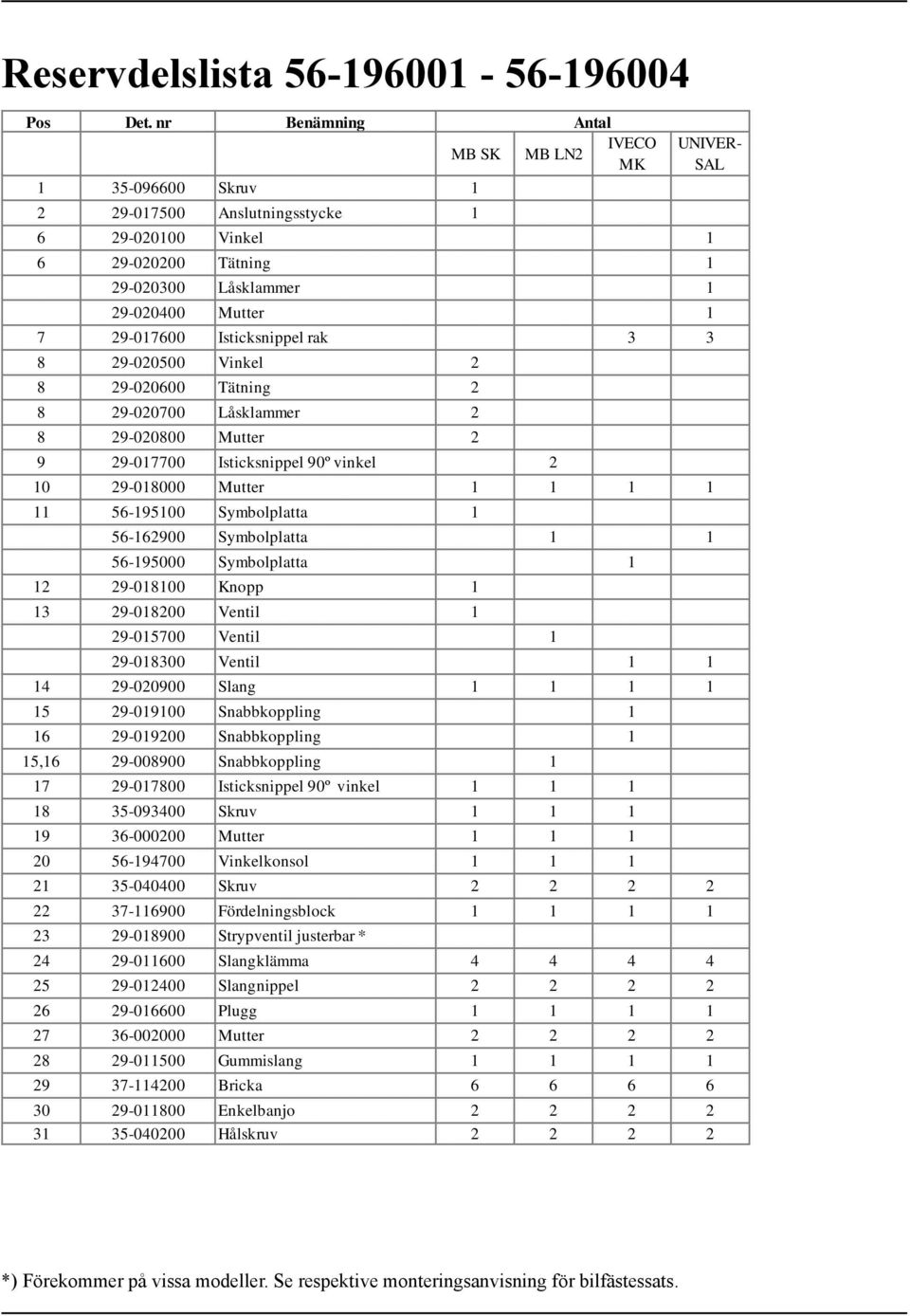

5 Reservdelslista Pos Det. nr Benämning Antal MB SK MB LN2 IVECO UNIVER- MK SAL Skruv Anslutningsstycke Vinkel Tätning Låsklammer Mutter Isticksnippel rak Vinkel Tätning Låsklammer Mutter Isticksnippel 90º vinkel Mutter Symbolplatta Symbolplatta Symbolplatta Knopp Ventil Ventil Ventil Slang Snabbkoppling Snabbkoppling 5, Snabbkoppling Isticksnippel 90º vinkel Skruv Mutter Vinkelkonsol Skruv Fördelningsblock Strypventil justerbar * Slangklämma Slangnippel Plugg Mutter Gummislang Bricka Enkelbanjo Hålskruv *) Förekommer på vissa modeller. Se respektive monteringsanvisning för bilfästessats.

rak 3 3 8 29-020500 Vinkel 2 8 29-020600 Tätning 2 8 29-020700 Låsklammer 2 8 29-020800 Mutter 2 9 29-07700 Isticksnippel 90º vinkel 2 0 29-08000 Mutter 56-9500 Symbolplatta 56-62900 Symbolplatta

6 Reservedelslista Pos Art. nr Benevnelse Antall MB SK MB LN2 IVECO UNIVER- MK SAL Skrue Tilkoplingsstykke Vinkel Tetting Låsering Mutter Innstikksnippel rett Vinkel Tetting Låsering Mutter Innstikksnippel 90 vinkel Mutter Symbolplate Symbolplate Symbolplate Betjeningsbryter Ventil Ventil Ventil Slange Hurtigkopling Hurtigkopling 5, Hurtigkopling Innstikksnippel 90º vinkel Skrue Mutter Vinkelkonsoll Skrue Fordelingsblokk Strupeventil justerbar * Slangeklemme Slangenippel Plugg Mutter Gummislange Skive Enkelbanjo Hullskrue *) Forekommer på visse modeller. Se monteringsanvisningen for det aktuelle bilfestesettet.

Innstikksnippel rett 3 3 8 29-020500 Vinkel 2 8 29-020600 Tetting 2 8 29-020700 Låsering 2 8 29-020800 Mutter 2 9 29-07700 Innstikksnippel 90 vinkel 2 0 29-08000 Mutter 56-9500 Symbolplate 56-62900

7 Varaosaluettelo Pos Tuotenro Nimitys Määrä MB SK MB LN2 IVECO UNIVER- MK SAL Ruuvi Liitäntäkappale Kulma Tiiviste Lukkopinne Mutteri Suora nippa Kulma Tiiviste Lukkopinne Mutter Kulmanippa Mutter Symbolilevy Symbolilevy Symbolilevy Nuppi Venttiili Venttiili Venttiili Letku Pikaliitin Pikaliitin 5, Pikaliitin Kulmanippa Ruuvi Mutteri Kulmakonsoli Ruuvi Jakokappale Kuristusventtiili, säädettävä * Letkunkiristin Letkunippa Tulppa Mutteri Kumiletku Aluslevy Yksinkertainen banjo Reikäruuvi *) Joissakin malleissa. Katso autokiinnikkeen asennusohje.

56-62900 Symbolilevy 56-95000 Symbolilevy 2 29-0800 Nuppi 3 29-08200 Venttiili 29-05700 Venttiili 29-08300 Venttiili 4 29-020900 Letku 5 29-0900 Pikaliitin 6 29-09200 Pikaliitin 5,6 29-008900
