1 KULTTUURIYMPÄRISTÖPALVELUT HEISKANEN & LUOTO OY LIITE 4 Sastamalan kaupunki Sastamalan Suodenniemen Kortekallion tuulivoima osayleiskaava-alueen arkeologinen inventointi Laatinut: Kulttuuriympäristöpalvelut Heiskanen & Luoto Oy, FM Kalle Luoto 2014

2 Kulttuuriympäristöpalvelut Heiskanen & Luoto Oy Sastamalan Suodenniemen Kortekallion tuulivoima osayleiskaava arkeologinen inventointi Kannen kuva:. Sastamalan Suodenniemen Kortekallion tuulivoima osayleiskaava arkeologinen inventointi SISÄLLYSLUETTELO TIIVISTELMÄ... 1 ARKISTO-JA REKISTERITIEDOT: Johdanto Inventointialue Menetelmät Tulokset... 6 KARTAT Kartta 1. Inventointialueen sijainti. MK 1: Kartta 2. Inventoinnissa tarkasteut alueet. MK 1: Taustakartat: Maanmittauslaitos Maanmittauslaitoksen Maastotietokannan 07/2014 aineistoa I

3 Kulttuuriympäristöpalvelut Heiskanen & Luoto Oy Arkeologinen inventointi Sastamalan Suodenniemen Kortekallion tuulivoima osayleiskaava arkeologinen inventointi SASTAMALAN KAUPUNKI SASTAMALAN SUODENNIEMEN KORTEKALLION TUULIVOIMA OSAYLEISKAAVA ARKEOLOGINEN INVENTOINTI TIIVISTELMÄ Arkeologinen inventointi toteutettiin tuulivoimayleiskaavan taustaselvitykseksi Sastamalan kaupungin Suodenniemen taajaman kaakkoispuolella Kittilän ja Jalkavalan kylien alueella elokuussa Hankkeen yhteydessä ei paikannettu kiinteitä muinaisjäännöksiä. Kartta 1. Inventointialueen sijainti. MK 1: Pohjakartta Maanmittauslaitos 08/

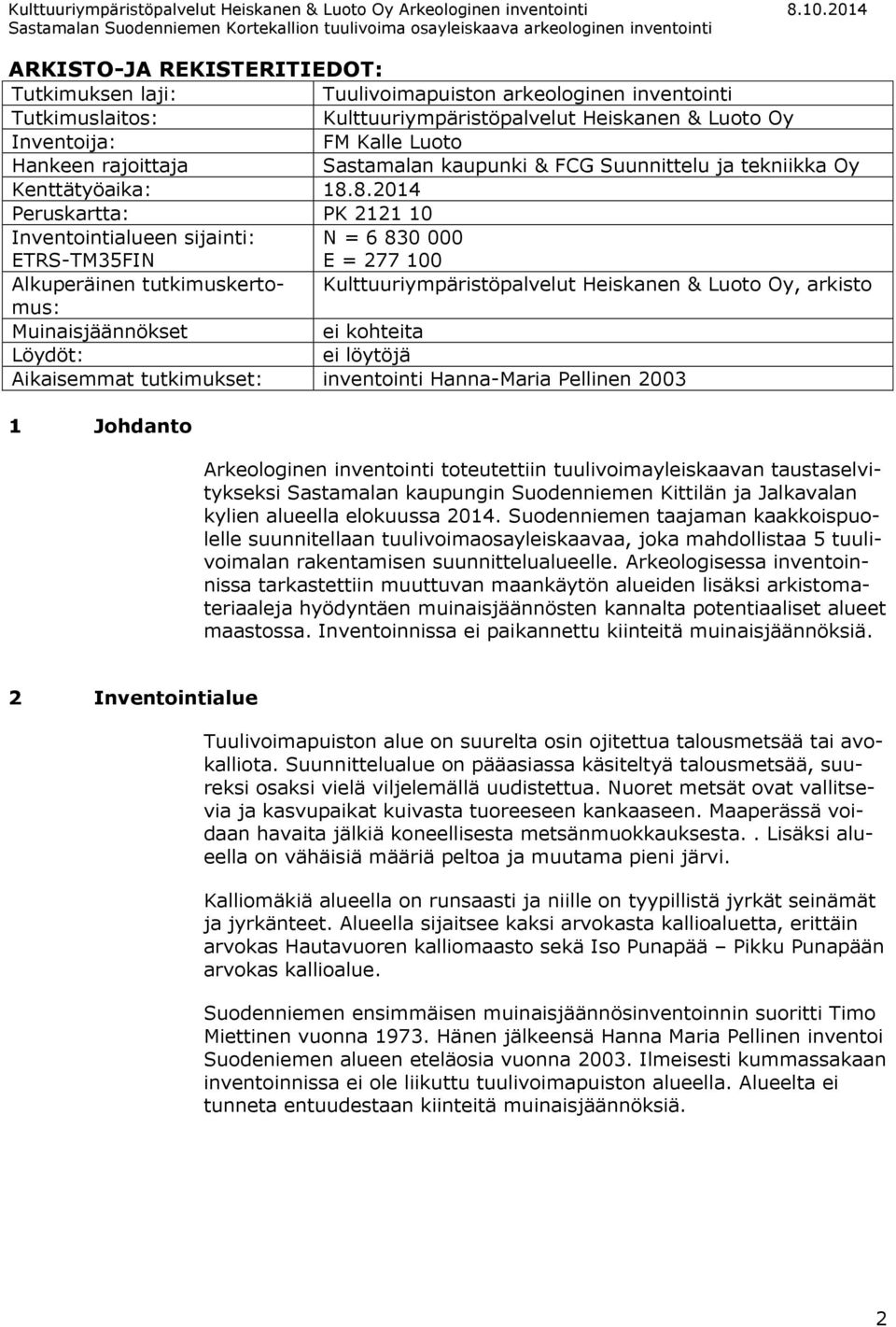

4 Kulttuuriympäristöpalvelut Heiskanen & Luoto Oy Arkeologinen inventointi Sastamalan Suodenniemen Kortekallion tuulivoima osayleiskaava arkeologinen inventointi ARKISTO-JA REKISTERITIEDOT: Tutkimuksen laji: Tuulivoimapuiston arkeologinen inventointi Tutkimuslaitos: Kulttuuriympäristöpalvelut Heiskanen & Luoto Oy Inventoija: FM Kalle Luoto Hankeen rajoittaja Sastamalan kaupunki & FCG Suunnittelu ja tekniikka Oy Kenttätyöaika: Peruskartta: PK Inventointialueen sijainti: ETRS-TM35FIN N = E = Alkuperäinen tutkimuskertomus: Kulttuuriympäristöpalvelut Heiskanen & Luoto Oy, arkisto Muinaisjäännökset ei kohteita Löydöt: ei löytöjä Aikaisemmat tutkimukset: inventointi Hanna-Maria Pellinen Johdanto Arkeologinen inventointi toteutettiin tuulivoimayleiskaavan taustaselvitykseksi Sastamalan kaupungin Suodenniemen Kittilän ja Jalkavalan kylien alueella elokuussa Suodenniemen taajaman kaakkoispuolelle suunnitellaan tuulivoimaosayleiskaavaa, joka mahdollistaa 5 tuulivoimalan rakentamisen suunnittelualueelle. Arkeologisessa inventoinnissa tarkastettiin muuttuvan maankäytön alueiden lisäksi arkistomateriaaleja hyödyntäen muinaisjäännösten kannalta potentiaaliset alueet maastossa. Inventoinnissa ei paikannettu kiinteitä muinaisjäännöksiä. 2 Inventointialue Tuulivoimapuiston alue on suurelta osin ojitettua talousmetsää tai avokalliota. Suunnittelualue on pääasiassa käsiteltyä talousmetsää, suureksi osaksi vielä viljelemällä uudistettua. Nuoret metsät ovat vallitsevia ja kasvupaikat kuivasta tuoreeseen kankaaseen. Maaperässä voidaan havaita jälkiä koneellisesta metsänmuokkauksesta.. Lisäksi alueella on vähäisiä määriä peltoa ja muutama pieni järvi. Kalliomäkiä alueella on runsaasti ja niille on tyypillistä jyrkät seinämät ja jyrkänteet. Alueella sijaitsee kaksi arvokasta kallioaluetta, erittäin arvokas Hautavuoren kalliomaasto sekä Iso Punapää Pikku Punapään arvokas kallioalue. Suodenniemen ensimmäisen muinaisjäännösinventoinnin suoritti Timo Miettinen vuonna Hänen jälkeensä Hanna Maria Pellinen inventoi Suodeniemen alueen eteläosia vuonna Ilmeisesti kummassakaan inventoinnissa ei ole liikuttu tuulivoimapuiston alueella. Alueelta ei tunneta entuudestaan kiinteitä muinaisjäännöksiä. 2

5 Kulttuuriympäristöpalvelut Heiskanen & Luoto Oy Arkeologinen inventointi Sastamalan Suodenniemen Kortekallion tuulivoima osayleiskaava arkeologinen inventointi 3 Menetelmät Kuva 1. Talousmetsää ja avokalliota inventointialueella. Arkeologisessa inventoinnissa huomioitiin niin esihistorialliset kuin historiallisenkin ajan muinaisjäännökset. Esityövaiheessa tarkasteltiin muinaisjäännösrekisterin tietoja koskien alueen ja sen lähiympäristön kiinteitä muinaisjäännöksiä ja tutustuttiin inventointialueen vesistö- ja tutkimushistoriaan sekä tarkasteltiin alueen lähistöllä aiemmin toteutettuja arkeologisia inventointeja. Aluetta kuvaavia historiallisia karttoja etsittiin Kansallisarkiston digitaaliarkistosta. Tärkeimpiä karttalähteitä olivat Kittilän (Kansallisarkisto A98 5/1-12 (v.1783)) ja Jalkavalan (A98 3/1-4 (v. 1782)) kylien isojakokartat sekä Suodenniemen pitäjänkartta. Kartoista kävi ilmi, että inventoitava alue on ollut historiallisella ajalla asutuksen liepeillä, mutta lähinnä asumatonta suo-, metsä- ja kallioaluetta. Historiallisiin karttoihin on merkitty ainoastaan muutamia niittyjä. Alueen halki kulkee nykyisin käytössä oleva Irriäistentie, joka on johtanut Suodenniemen Kittilästä Mouhijärven Irriäisiin. Tie on merkitty jo pitäjänkarttaan. Tietä voitaneen pitää lähinnä paikallistienä, sillä sitä ei ole merkitty teokseen Kuninkaan tiekartasto suomesta 1790 (toim. Harju, Erkki-Sakari & Lappalainen Jussi T. 2010). Toinen tie, joka kiinnittää huomiota nykyisellä peruskartalla on alueen eteläpuolelle Kattilavuoren ja Välivuoren välille merkitty Kirkkotie. Tätä tietä ei ole näkyvissä isojako eikä pitäjänkartassa. Kirkkotie on nykyisin käytössä metsäautotienä. Karttojen perusteella asutushistoriallisten kohteiden löytymistä alueelta voidaan pitää epätodennäköisenä. 3

6 Kulttuuriympäristöpalvelut Heiskanen & Luoto Oy Arkeologinen inventointi Sastamalan Suodenniemen Kortekallion tuulivoima osayleiskaava arkeologinen inventointi Inventoinnin kenttätyöt tehtiin Inventoinnissa etsittiin ennestään tuntemattomia muinaisjäännöskohteita tuulivoimaloiden rakennuspaikoilta sekä niiden lähiympäristöstä. Paikoitellen tarkastettua aluetta laajennettiin arkeologisesti potentiaalisille alueille. Inventointimetodina oli kentällä käytössä silmämääräinen havainnointi ja lapiolla koepistojen teko. Kohteita ja inventoinnin kulkua dokumentoitiin sanallisen kuvauksen lisäksi ottamalla digitaalivalokuvia ja paikantamalla tehdyt havainnot satelliittipaikanninta (Garmin GPSmap 62s, tarkkuus +/ m) käyttäen. Raportin koordinaatit on ilmoitettu ETRS-TM35FIN - tasokoordinaatteina. Jälkityövaiheessa digitaalivalokuvat luetteloitiin Kulttuuriympäristöpalvelut Heiskanen & Luoto Oy:n arkistoon ja kartat piirrettiin puhtaaksi käyttäen Map Info- GIS paikkatieto-ohjelmistoa. Kuva 2. Ote Jalkavallan kylän isojakokartasta vuodelta Nykyiseen peruskarttaan merkittyä Kirkkotietä ei ole merkitty isojakokarttaan. Karttaan on lisätty voimalanpaikat sinisillä pisteillä. Kuva 3. Irriäistentien on käytössä oleva tie. 4

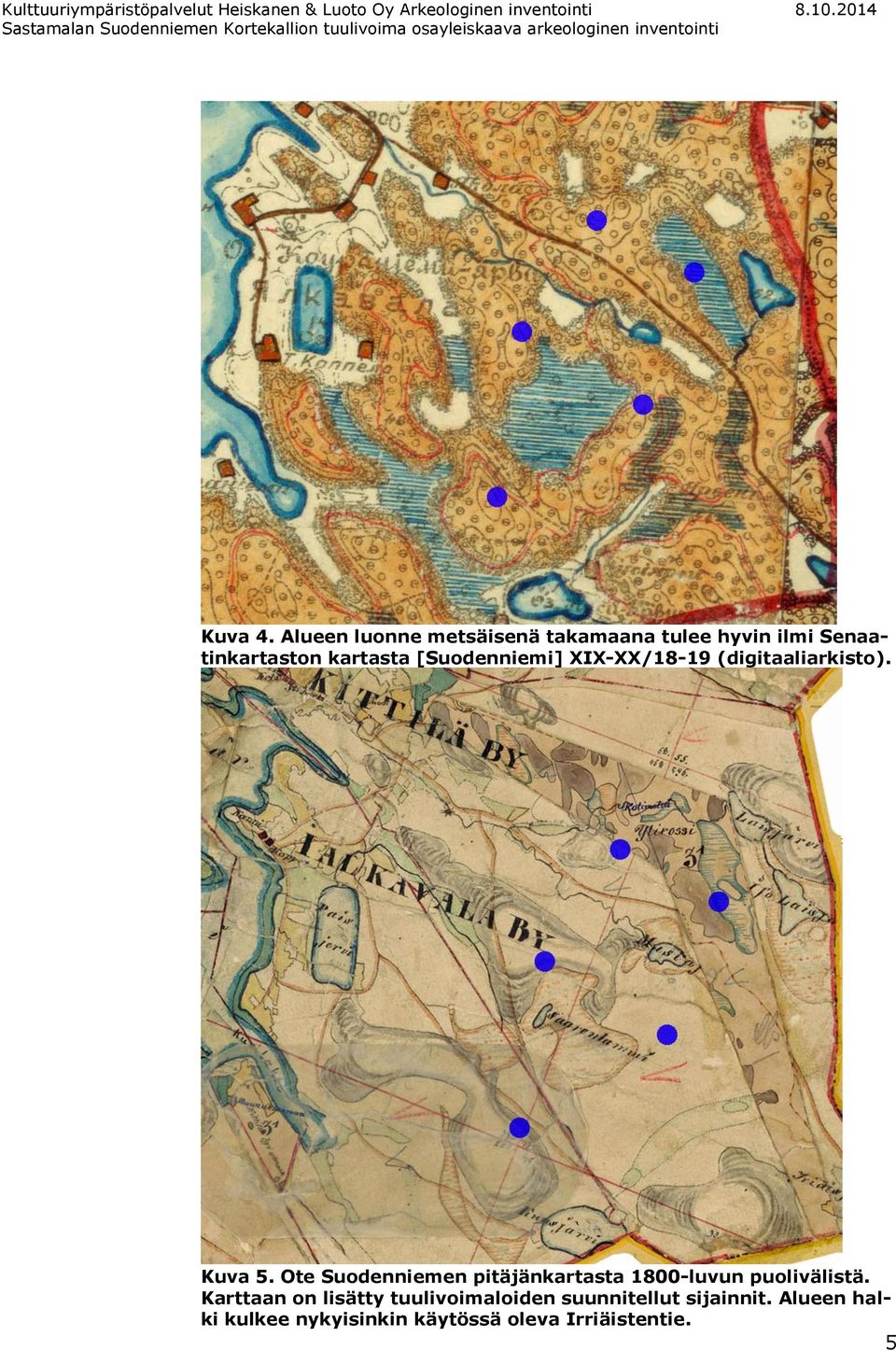

7 Kulttuuriympäristöpalvelut Heiskanen & Luoto Oy Arkeologinen inventointi Sastamalan Suodenniemen Kortekallion tuulivoima osayleiskaava arkeologinen inventointi Kuva 4. Alueen luonne metsäisenä takamaana tulee hyvin ilmi Senaatinkartaston kartasta [Suodenniemi] XIX-XX/18-19 (digitaaliarkisto). Kuva 5. Ote Suodenniemen pitäjänkartasta 1800-luvun puolivälistä. Karttaan on lisätty tuulivoimaloiden suunnitellut sijainnit. Alueen halki kulkee nykyisinkin käytössä oleva Irriäistentie. 5

8 Kulttuuriympäristöpalvelut Heiskanen & Luoto Oy Arkeologinen inventointi Sastamalan Suodenniemen Kortekallion tuulivoima osayleiskaava arkeologinen inventointi 4 Tulokset Kartta 2. Inventoinnissa tarkasteut alueet. MK 1: Inventoinnissa tarkastetut alueet violetilla. Siniset vinoneliöt ovat suunniteltuja voimalanpaikkoja. Lähistön muinaisjäännökset punaisilla pisteillä. Maastokäynnin perusteella käsitys alueen luonteesta asutuksen lähistöllä sijaitsevana takamaana vahvistui. Mikäli alueella tai sen lähiympäristössä tehdään tulevaisuudessa arkeologisia tutkimuksia, voisi olla aiheellista kiinnittää huomioita Hautasuon alueen tarkasteluun Hautavuoren lounaispuolella. Inventoinnin tuloksena alueella ei havaittu kiinteitä muinaisjäännöksiä tai muita arkeologisesti kiinnostavia kohteita. Tampereella Kalle Luoto FM, arkeologi Kulttuuriympäristöpalvelut Heiskanen & Luoto Oy 6

9 Project: Kortekallio Description: Sastamala DECIBEL - Main Result Calculation: 3 x N131 x HH ,5dB(A) Noise calculation model: ISO General Wind speed: 8,0 m/s Ground attenuation: General, Ground factor: 0,4 Meteorological coefficient, C0: 0,0 db Type of demand in calculation: 1: WTG noise is compared to demand (DK, DE, SE, NL etc.) Noise values in calculation: All noise values are mean values (Lwa) (Normal) Pure tones: Pure and Impulse tone penalty are added to WTG source noise Height above ground level, when no value in NSA object: 4,0 m Don't allow override of model height with height from NSA object Deviation from "official" noise demands. Negative is more restrictive, positive is less restrictive.: 0,0 db(a) WTGs New WTG LIITE 5 WindPRO version Nov 2013 Printed/Page :19 / 1 Licensed user: FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI Helsinki Paulina Kaivo-oja / paulina.kaivo-oja@fcg.fi Calculated: :19/ Scale 1: Noise sensitive area Finish TM ETRS-TM35FIN-ETRS89 WTG type Noise data East North Z Row data/description Valid Manufact. Type-generator Power, Rotor Hub Creator Name Wind LwA,ref Pure rated diameter height speed tones [m] [kw] [m] [m] [m/s] [db(a)] ,0 NORDEX N131/ Yes NORDEX N131/ ,0 144,0 USER Standard mode db(a) 8,0 104,5 0 db ,0 NORDEX N131/ Yes NORDEX N131/ ,0 144,0 USER Standard mode db(a) 8,0 104,5 0 db ,5 NORDEX N131/ Yes NORDEX N131/ ,0 144,0 USER Standard mode db(a) 8,0 104,5 0 db Calculation Results Sound Level Noise sensitive area Finish TM ETRS-TM35FIN-ETRS89 Demands Sound Level Demands fulfilled? No. Name East North Z Imission Noise From Distance to Noise height WTGs noise demand [m] [m] [db(a)] [db(a)] [m] A Lomarakennus (Männistö) ,0 4,0 35,0 29,4 535 Yes B Lomarakennus (Kuusjärventie 420) ,1 4,0 35,0 31,6 298 Yes C Lomarakennus (Kuusjärventie 418) ,5 4,0 35,0 32,3 236 Yes D Asuinrakennus (Kuusjärventie 300) ,0 4,0 40,0 31,5 754 Yes E Lomarakennus (Kuusjärventie 302) ,0 4,0 35,0 27,7 835 Yes F Lomarakennus (Kuusjärventie ) ,0 4,0 35,0 28,3 758 Yes G Lomarakennus (Iso-Suksijärventie 32) ,0 4,0 35,0 27,4 888 Yes H Lomarakennus (Lehtikorventie 100) ,5 4,0 35,0 29,3 614 Yes I Lomarakennus (Lehtikorventie 106) ,7 4,0 35,0 29,0 652 Yes J Lomarakennus (Lehtikorvenpolku 19) ,5 4,0 35,0 29,3 603 Yes K Lomarakennus (Mouhijärventie 1340) ,5 4,0 35,0 31,8 301 Yes L Lomarakennus (Mouhijärventie 1360) ,0 4,0 35,0 32,9 190 Yes M Asuinrakennus (Mouhijärventie 1490) ,0 4,0 40,0 30,5 766 Yes N Lomarakennus (Suvirannantie 17) ,5 4,0 35,0 30,3 457 Yes O Lomarakennus (Suvirannantie 29) ,0 4,0 35,0 30,3 450 Yes P Lomarakennus (Suvirannantie 33) ,0 4,0 35,0 30,9 386 Yes Q Asuinrakennus (Suvirannantie 40) ,1 4,0 40,0 31,9 605 Yes R Lomarakennus (Jyrmystie 35) ,0 4,0 35,0 30,0 489 Yes S Asuinrakennus (Kuusjärventie 60) ,0 4,0 40,0 37,5 153 Yes T Asuinrakennus (Kuusjärventie 44) ,5 4,0 40,0 35,5 298 Yes U Asuinrakennus (Kuusjärventie 41) ,8 4,0 40,0 34,4 398 Yes V Asuinrakennus (Katajantie 8) ,4 4,0 40,0 30,7 752 Yes W Asuinrakennus (Rajalahdenpolku 2) ,8 4,0 40,0 30,8 776 Yes X Lomarakennus (Antilantie 25) ,9 4,0 35,0 30,8 442 Yes Y Lomarakennus (Antilantie 37) ,4 4,0 35,0 31,2 394 Yes Z Lomarakennus (Antilantie 45) ,7 4,0 35,0 31,3 384 Yes To be continued on next page... WindPRO is developed by EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tel , Fax , windpro@emd.dk

10 Project: Kortekallio Description: Sastamala DECIBEL - Main Result Calculation: 3 x N131 x HH ,5dB(A) WindPRO version Nov 2013 Printed/Page :19 / 2 Licensed user: FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI Helsinki Paulina Kaivo-oja / paulina.kaivo-oja@fcg.fi Calculated: :19/ continued from previous page Noise sensitive area Finish TM ETRS-TM35FIN-ETRS89 Demands Sound Level Demands fulfilled? No. Name East North Z Imission Noise From Distance to Noise height WTGs noise demand [m] [m] [db(a)] [db(a)] [m] AA Lomarakennus (Antilantie 55) ,6 4,0 35,0 31,3 384 Yes AB Lomarakennus (Antilantie 65) ,6 4,0 35,0 31,0 407 Yes AC Lomarakennus (Antilantie 75) ,9 4,0 35,0 32,0 290 Yes AD Asuinrakennus (Jalkavalantie 230) ,2 4,0 40,0 27, Yes AE Lomarakennus (Jalkavalantie 281) ,6 4,0 35,0 27,2 875 Yes AF Lomarakennus (Kuuslahdentie 84) ,0 4,0 35,0 25, Yes AG Lomarakennus (Kuuslahdentie 92) ,6 4,0 35,0 25, Yes AH Lomarakennus (Kuuslahdentie 108) ,4 4,0 35,0 26, Yes AI Lomarakennus (Kuuslahdentie 122) ,8 4,0 35,0 26,3 980 Yes AJ Lomarakennus (Kuuslahdentie 132) ,4 4,0 35,0 26,5 952 Yes AK Lomarakennus (Kuuslahdentie 12) ,1 4,0 35,0 22, Yes AL Asuinrakennus (Vesunnintie 145) ,4 4,0 40,0 21, Yes AM Lomarakennus (Vesunnintie 165) ,0 4,0 35,0 20, Yes AN Lomarakennus (Vesunnintie 239) ,6 4,0 35,0 20, Yes AO Asuinrakennus (Vesunnintie 292) ,0 4,0 40,0 20, Yes AP Lomarakennus (Parolahdentie 45) ,5 4,0 35,0 19, Yes AQ Lomarakennus (Impivaarantie 25) ,9 4,0 35,0 20, Yes AR Lomarakennus (Nivuniementie 2) ,3 4,0 35,0 20, Yes AS Lomarakennus (Vesunnintie 431) ,3 4,0 35,0 20, Yes Distances (m) WTG NSA A B C D E F G H I J K L M N O P Q R S T U V W X Y Z AA AB AC AD AE AF AG AH To be continued on next page... WindPRO is developed by EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tel , Fax , windpro@emd.dk

11 Project: Kortekallio Description: Sastamala DECIBEL - Main Result Calculation: 3 x N131 x HH ,5dB(A) WindPRO version Nov 2013 Printed/Page :19 / 3 Licensed user: FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI Helsinki Paulina Kaivo-oja / paulina.kaivo-oja@fcg.fi Calculated: :19/ continued from previous page WTG NSA AI AJ AK AL AM AN AO AP AQ AR AS WindPRO is developed by EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tel , Fax , windpro@emd.dk

12 Project: Kortekallio Description: Sastamala DECIBEL - Assumptions for noise calculation Calculation: 3 x N131 x HH ,5dB(A) Noise calculation model: ISO General Wind speed: 8,0 m/s Ground attenuation: General, Ground factor: 0,4 Meteorological coefficient, C0: 0,0 db Type of demand in calculation: 1: WTG noise is compared to demand (DK, DE, SE, NL etc.) Noise values in calculation: All noise values are mean values (Lwa) (Normal) Pure tones: Pure and Impulse tone penalty are added to WTG source noise Height above ground level, when no value in NSA object: 4,0 m Don't allow override of model height with height from NSA object Deviation from "official" noise demands. Negative is more restrictive, positive is less restrictive.: 0,0 db(a) Octave data required Air absorption [db/km] [db/km] [db/km] [db/km] [db/km] [db/km] [db/km] [db/km] 0,1 0,4 1,1 2,4 4,1 8,8 26,6 95,0 WindPRO version Nov 2013 Printed/Page :19 / 4 Licensed user: FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI Helsinki Paulina Kaivo-oja / paulina.kaivo-oja@fcg.fi Calculated: :19/ WTG: NORDEX N131/ !O! Noise: Standard mode db(a) Source Source/Date Creator Edited NORDEX USER :38 F008_246_A17_R00, Octave data Status Hub height Wind speed LwA,ref Pure tones [m] [m/s] [db(a)] [db] [db] [db] [db] [db] [db] [db] [db] From Windcat 144,0 8,0 104,5 No 82,8 90,2 94,8 96,4 99,4 98,3 95,9 84,9 NSA: Lomarakennus (Männistö)-A NSA: Lomarakennus (Kuusjärventie 420)-B NSA: Lomarakennus (Kuusjärventie 418)-C NSA: Asuinrakennus (Kuusjärventie 300)-D WindPRO is developed by EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tel , Fax , windpro@emd.dk

13 Project: Kortekallio Description: Sastamala DECIBEL - Assumptions for noise calculation Calculation: 3 x N131 x HH ,5dB(A) WindPRO version Nov 2013 Printed/Page :19 / 5 Licensed user: FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI Helsinki Paulina Kaivo-oja / paulina.kaivo-oja@fcg.fi Calculated: :19/ NSA: Lomarakennus (Kuusjärventie 302)-E NSA: Lomarakennus (Kuusjärventie )-F NSA: Lomarakennus (Iso-Suksijärventie 32)-G NSA: Lomarakennus (Lehtikorventie 100)-H NSA: Lomarakennus (Lehtikorventie 106)-I NSA: Lomarakennus (Lehtikorvenpolku 19)-J NSA: Lomarakennus (Mouhijärventie 1340)-K NSA: Lomarakennus (Mouhijärventie 1360)-L NSA: Asuinrakennus (Mouhijärventie 1490)-M WindPRO is developed by EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tel , Fax , windpro@emd.dk

14 Project: Kortekallio Description: Sastamala DECIBEL - Assumptions for noise calculation Calculation: 3 x N131 x HH ,5dB(A) WindPRO version Nov 2013 Printed/Page :19 / 6 Licensed user: FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI Helsinki Paulina Kaivo-oja / paulina.kaivo-oja@fcg.fi Calculated: :19/ NSA: Lomarakennus (Suvirannantie 17)-N NSA: Lomarakennus (Suvirannantie 29)-O NSA: Lomarakennus (Suvirannantie 33)-P NSA: Asuinrakennus (Suvirannantie 40)-Q NSA: Lomarakennus (Jyrmystie 35)-R NSA: Asuinrakennus (Kuusjärventie 60)-S NSA: Asuinrakennus (Kuusjärventie 44)-T NSA: Asuinrakennus (Kuusjärventie 41)-U NSA: Asuinrakennus (Katajantie 8)-V WindPRO is developed by EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tel , Fax , windpro@emd.dk

15 Project: Kortekallio Description: Sastamala DECIBEL - Assumptions for noise calculation Calculation: 3 x N131 x HH ,5dB(A) WindPRO version Nov 2013 Printed/Page :19 / 7 Licensed user: FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI Helsinki Paulina Kaivo-oja / paulina.kaivo-oja@fcg.fi Calculated: :19/ NSA: Asuinrakennus (Rajalahdenpolku 2)-W NSA: Lomarakennus (Antilantie 25)-X NSA: Lomarakennus (Antilantie 37)-Y NSA: Lomarakennus (Antilantie 45)-Z NSA: Lomarakennus (Antilantie 55)-AA NSA: Lomarakennus (Antilantie 65)-AB NSA: Lomarakennus (Antilantie 75)-AC NSA: Asuinrakennus (Jalkavalantie 230)-AD NSA: Lomarakennus (Jalkavalantie 281)-AE WindPRO is developed by EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tel , Fax , windpro@emd.dk

16 Project: Kortekallio Description: Sastamala DECIBEL - Assumptions for noise calculation Calculation: 3 x N131 x HH ,5dB(A) WindPRO version Nov 2013 Printed/Page :19 / 8 Licensed user: FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI Helsinki Paulina Kaivo-oja / paulina.kaivo-oja@fcg.fi Calculated: :19/ NSA: Lomarakennus (Kuuslahdentie 84)-AF NSA: Lomarakennus (Kuuslahdentie 92)-AG NSA: Lomarakennus (Kuuslahdentie 108)-AH NSA: Lomarakennus (Kuuslahdentie 122)-AI NSA: Lomarakennus (Kuuslahdentie 132)-AJ NSA: Lomarakennus (Kuuslahdentie 12)-AK NSA: Asuinrakennus (Vesunnintie 145)-AL NSA: Lomarakennus (Vesunnintie 165)-AM NSA: Lomarakennus (Vesunnintie 239)-AN WindPRO is developed by EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tel , Fax , windpro@emd.dk

17 Project: Kortekallio Description: Sastamala DECIBEL - Assumptions for noise calculation Calculation: 3 x N131 x HH ,5dB(A) WindPRO version Nov 2013 Printed/Page :19 / 9 Licensed user: FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI Helsinki Paulina Kaivo-oja / paulina.kaivo-oja@fcg.fi Calculated: :19/ NSA: Asuinrakennus (Vesunnintie 292)-AO NSA: Lomarakennus (Parolahdentie 45)-AP NSA: Lomarakennus (Impivaarantie 25)-AQ NSA: Lomarakennus (Nivuniementie 2)-AR NSA: Lomarakennus (Vesunnintie 431)-AS WindPRO is developed by EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tel , Fax , windpro@emd.dk

18 Project: Kortekallio Description: Sastamala DECIBEL - Map 8,0 m/s Calculation: 3 x N131 x HH ,5dB(A) WindPRO version Nov 2013 Printed/Page :19 / 10 Licensed user: FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI Helsinki Paulina Kaivo-oja / paulina.kaivo-oja@fcg.fi Calculated: :19/ Noise [db(a)] m Map: Maastokartta, Print scale 1:40 000, Map center Finish TM ETRS-TM35FIN-ETRS89 East: North: New WTG Noise sensitive area Noise calculation model: ISO General. Wind speed: 8,0 m/s Height above sea level from active line object WindPRO is developed by EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tel , Fax , windpro@emd.dk

19

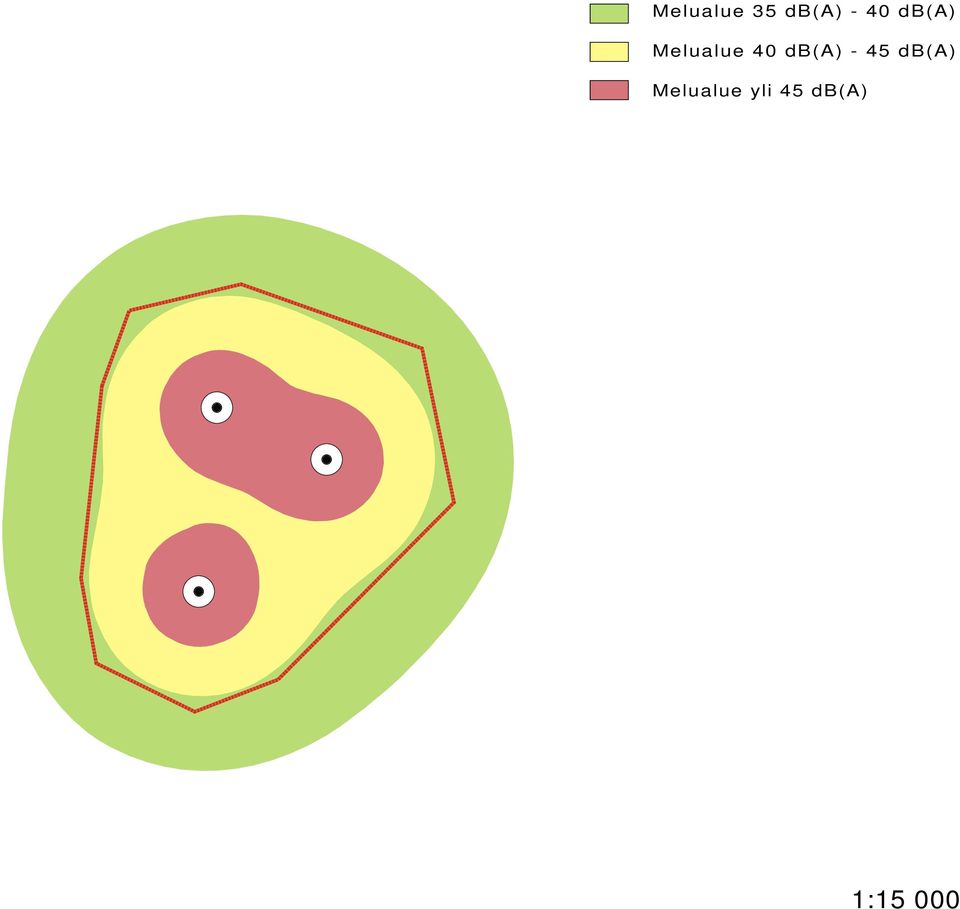

20 Melualue 35 db(a) - 40 db(a) Melualue 40 db(a) - 45 db(a) Melualue yli 45 db(a) 1:15 000
