1 MERIKARVIAN KUNTA Korvennevan tuulivoimapuiston osayleiskaava Melu- ja varjostusmallinnukset ehdotusvaihe FCG SUUNNITTELU JA TEKNIIKKA OY P32233

2 Melu- ja varjostusmallinnukset ehdotusvaihe 1 (13) Vadbäck Hans Sisällysluettelo 1 MELU- JA VARJOSTUSMALLINNUKSEN TAVOITTEET LÄHTÖTIEDOT JA MENETELMÄT Melu Melumallinnus ISO Matalataajuinen melumallinnus Varjostusmallinnus Raja- ja ohjearvot Melu Varjostus MELU- JA VARJOSTUSMALLINNUSTEN TULOKSET Melun laskentatulokset ISO Vestas V MW Matalataajuiset melutasot Varjostusmallinnusten tulokset Liitteet Liite 1: Melun leviämismallinnuksen tulokset, Vestas V MW Liite 2: Matalataajuisen melun rakennuskohtaiset arvot, Vestas V MW Liite 3: Varjostusmallinnusten tulokset V12 x x HH137 real case, no forest Liite 4: Varjostusmallinnusten tulokset V12 x x HH137 real case, luke forest FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, 0001 Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

3 FCG SUUNNITTELU JA TEKNIIKKA OY Melu- ja varjostusmallinnukset ehdotusvaihe 2 (13) Korvennevan tuulivoimapuistonosayleiskaava 1 MELU- JA VARJOSTUSMALLINNUKSEN TAVOITTEET Merikarvian kunnan alueelle suunnitteilla olevan Korvennevan tuulivoimahankkeen aiheuttamia melu- ja varjostusvaikutuksia on arvioitu laatimalla mallinnukset tuulivoimaloiden aiheuttamista äänenpainetasoista ja varjostuksista. Mallinnusten tavoitteena on osoittaa, kuinka laajalle alueelle kyseiset vaikutukset ulottuvat ja arvioida vaikutukset lähiympäristön ympärivuotiselle ja vapaa-ajan asutukselle. Tuulivoimaloiden aiheuttamia melu- ja varjostusvaikutuksia on mallinnettu WindProohjelmalla alustavien voimalapaikkojen sijoitusten mukaisesti. Melu- ja varjostusmallinnukset on laatinut Ins. Hans Vadbäck FCG Suunnittelu ja tekniikka Oy:stä. 2 LÄHTÖTIEDOT JA MENETELMÄT 2.1 Melu Melumallinnus ISO Tuulivoimaloiden aiheuttamat äänenpainetasot on mallinnettu WindPRO laskentaohjelmalla ISO standardin mukaisesti. Ympäristöhallinnon tuulivoimaloiden melun mallintamista koskevan ohjeen 2/2014 mukaisesti tuulen nopeutena käytettiin 8 m/s 10 m korkeudella mitattuna, ilman lämpötilana 15 C, ilmanpaineena 101,325 kpa sekä ilman suhteellisena kosteutena 70 % ja maanpinnan kovuutena arvoa 0,4. Laskenta tehtiin ohjeen mukaisesti 4,0 m maapinta-tasosta. Äänenpainetasot on mallinnettu käyttäen napakorkeuksiltaan 137 m korkeita voimaloita. Lähtötietoina eli referenssivoimalana on käytetty tuulivoimalaitosvalmistaja Vestaksen V12 (3,45 MW) voimalaa. Valmistajan ilmoittama tuulivoimalan tuottaman äänitehotaso perustuu todellisiin mittaustuloksiin ja vastaa ylempää luottamusväliä 95%. Lähtömelutaso on arvioitu valmistajan antamien tietojen pohjalta, laskemalla ensin napakorkeudessa vallitseva tuulen nopeus ympäristöministeriön ohjeen 4/2014 kaavan mukaisesti. Maan karheutena on käytetty arvoa 0,3. Voimalavalmistajan mukaan melussa ei ole havaittavissa sellaisia erityispiirteitä kuten esimerkiksi kapeakaistaisuutta, impulssimaisuutta, tonaalisuutta tai merkityksellistä sykintää. Näin ollen melumallinnuksen epävarmuus on sisälletty laskennan lähtöarvoina käytettyihin tuulivoimalavalmistajan antamiin melupäästön lukuarvoihin, eikä tämän vuoksi ole syytä lisätä sanktiota mallinnustuloksiin ennen niiden vertaamista suunnittelutai ohjearvoihin. Melumallinnuksen laskentatuloksia on havainnollistettu keskiäänitasokarttojen avulla. Keskiäänitasokartoissa on esitetty melun keskiäänitaso- eli ekvivalenttiäänitasokäyrät (LAeq) 5 db välein. Tulokset on esitetty liitteessä 1. Korvennevan tuulivoimapuisto melu ja varjostusmallinnukset kaavaehdotus 2017.docx

4 FCG SUUNNITTELU JA TEKNIIKKA OY Melu- ja varjostusmallinnukset ehdotusvaihe 3 (13) Taulukko 1. Mallinnusohjelma ja tuulivoimalan V12 äänitehotasot sekä melun erityispiirteet. MALLINNUSOHJELMAN TIEDOT Mallinnusohjelma ja versio: Mallinnusmenetelmä: ISO Finland WindPRO version TUULIVOIMALAN (TUULIVOIMALOIDEN TIEDOT) Tuulivoimalan valmistaja: Vestas Tyyppi: V12 serrated blade Sarjanumero/t:- Nimellisteho: 3,45 MW Napakorkeus: 137 m Roottorin halkaisija: 12 m Tornin tyyppi: teräs Mahdollisuudet vaikuttaa tuulivoimalan melupäästöön käytön aikana ja sen vaikutus meluun Lapakulman säätö Pyörimisnopeus Muu, mikä: Mode 0, Serrated trailing edges Kyllä - db Kyllä - db Noise mode säätö: Kyllä, mahdollinen Ei Ei Noise mode, lähtömelutaso - AKUSTISET TIEDOT/LASKENNAN LÄHTÖTIEDOT Melupäästötiedot perustuvat dokumenttiin DMS _V01, V MW-(IEC3A)-50/0 Hz Third octave noise emission, Tuulivoimalan tai tuulivoima-alueen tuulivoimaloiden melumallinnuksen lähtöarvoina käytetään ensisijaisesti valmistajan standardin IEC TS mukaisesti ilmoittamia tuulivoimaloiden melupäästön (äänitehotaso) takuuarvoja ( declared value tai warranted level ). Valmistajan ilmoittama tuulivoimalan tuottaman äänitehotaso perustuu todellisiin mittaustuloksiin ja vastaa ylempää luottamusväliä 95%, The stated values are expected to be representing an upper 95% confidence limit for the turbine performance. Oktaaveittain [Hz], db(a) 1/3-oktaaveittain [Hz], db(a) 31,5-20 5, , ,3 3 88, , , , ,3 31,5 70, , , , , , , , , , , ,3 3 83,8 30 9, , , , , , , , , , , ,5 10,2 db(a) 10 89, , Melun erityispiirteiden mittaus ja havainnot: Kapeakaistaisuus / Tonaalisuus Impulssimaisuus Merkityksellinen sykintä (amplitudimodulaatio) Muu, Mikä: kyllä ei kyllä ei kyllä ei kyllä Korvennevan tuulivoimapuisto melu ja varjostusmallinnukset kaavaehdotus 2017.docx

5 FCG SUUNNITTELU JA TEKNIIKKA OY Melu- ja varjostusmallinnukset ehdotusvaihe 4 (13) Taulukko 2. Käytetyt mallinnusparametrit ISO laskelmissa sekä melulle altistuvat kohteet. AKUSTISET TIEDOT/LASKENNAN LÄHTÖTIEDOT Laskenta korkeus ISO 913-2: 4,0 m Suhteellinen kosteus Laskentaruudun koko [m m] 5x5 m Lämpötila 70 % Muu, mikä ja miksi: ISO 913-2: 15 C Maastomallin lähde ja tarkkuus Maastomallin lähde: MML 2,0 m korkeusmalli Vaakaresoluutio:1,0 Pystyresoluutio:0,3 Maan- ja vedenpinnan absorption ja heijastuksen huomioiminen, käytetyt kertoimet ISO ,4 maa-alueille ja 0 vesialueille HUOM Ilmakehän stabiilius laskennassa/meteorologinen korjaus Neutraali, (0): Neutraali Muu, mikä ja miksi: Sääolosuhteiden huomiointi; laskennassa käytetty tuulen suunnat ja nopeus Tuulen suunta: 0-30 Tuulennopeus: 8 m/s Voimalan äänen suuntaavuus ja vaimentuminen Vapaa avaruus: kyllä Muu, mikä, miksi: Matalataajuinen melumallinnus Matalataajuinen melu laskettiin Ympäristöministeriön ohjeen 2/2014 mukaisin menetelmin käyttäen voimalavalmistajalta saatuja arvioita voimalatyypin äänitehotasoista (Taulukko 1). Ohje 2/2014 antaa menetelmän matalataajuisen melun laskentaan rakennusten ulkopuolelle. Sosiaali- ja terveysministeriön Asumisterveysasetus 545/2015 antaa matalataajuiselle melulle toimenpiderajat asuinhuoneissa. Rakennusten sisälle kantautuva äänitaso arvioitiin tanskalaisen DSO1284 laskentaohjeen mukaisin ääneneristävyysarvoin. Tulokset on esitetty taajuuskohtaisena taulukkona hankealuetta ympäröiville taloille. Kohdekohtaiset tulokset on liitetty raporttiin (Liite 2). Korvennevan tuulivoimapuisto melu ja varjostusmallinnukset kaavaehdotus 2017.docx

6 FCG SUUNNITTELU JA TEKNIIKKA OY Melu- ja varjostusmallinnukset ehdotusvaihe 5 (13) 2.2 Varjostusmallinnus Tuulivoimaloiden varjostusvaikutuksia mallinnettiin WindPRO-ohjelman Shadowmoduulilla. Varjostuslaskennassa hyödynnettiin Vestas V12-3,45 MW voimalaa, jonka roottorin halkaisija on 12 metriä ja napakorkeus 137 metriä. Voimaloiden kokonaiskorkeudeksi muodostuu näin 200 metriä. Mallinnus tehtiin niin sanotulle todelliselle tilanteelle (real case). Mallinnuksissa tehtiin kaksi eri laskentatilannetta: A. Todellinen tilanne, jossa puuston suojaavaa vaikutusta ei huomioitu (real case, no forest). Tämä kuvaa spekulatiivista tilannetta, jossa alueella ei kasvaisi lainkaan puustoa. B. Todellinen tilanne, jossa puuston suojaavaa vaikutusta on huomioitu (real case, luke forest). Puuston korkeustiedot perustuvat Luonnonvarakeskus (Luke) vuoden 2013 monilähteisestä valtakunnan metsien inventoinnista (MVMI), jossa käytetään Valtakunnan metsien inventoinnin (VMI) maastomittausten lisäksi satelliittikuvia ja muita tietolähteitä, kuten Maanmittauslaitoksen numeerista maastotietokantaa ja korkeusmallia. Vuoden 2013 metsävarakartoissa karttateemojen maastoelementin koko on nyt 1 1 metriä, (Kuva 1). Auringon keskimääräiset paistetunnit perustuvat Jokioisten sääaseman pitkäaikaisiin mitattuihin säätietoihin vuosilta Laskennoissa tuulen suunta- ja nopeusjakaumana käytettiin Merra -tietoa hankealueen läheisyydeltä (E21,335- N2,000). Merra-tiedon perusteella voimaloiden vuotuinen käyntiaika on laskelmien mukaan noin 845 h vuodessa. Korvennevan tuulivoimapuisto melu ja varjostusmallinnukset kaavaehdotus 2017.docx

7 FCG SUUNNITTELU JA TEKNIIKKA OY Melu- ja varjostusmallinnukset ehdotusvaihe (13) ( Tuulivoimala Puuston keskipituus (m) < > 28 2 ( 3 ( ( 5 ( ( ( 7 4 km 0 0,5 1 1,5 2 Kuva 1. Varjostusmallinnuksissa käytetyt puuston korkeudet, perustuvat Luonnonvarakeskus (Luke) vuoden 2013 monilähteisestä valtakunnan metsien inventoinnista. Korvennevan tuulivoimapuisto melu ja varjostusmallinnukset kaavaehdotus 2017.docx

8 FCG SUUNNITTELU JA TEKNIIKKA OY Melu- ja varjostusmallinnukset ehdotusvaihe 7 (13) h/kk Raja- ja ohjearvot Kuva 2. Jokioisten sääaseman kuukauden keskimääräiset auringonpaistetunnit vuosina (Lähde: Ilmatieteenlaitos raportti 2012:1). Varjostusmallinnuksen tuloksia on havainnollistettu kartan avulla. Kartalla esitetään varjostusvaikutuksen (1, 8, 10 ja 20 tuntia vuodessa) laajuus. Sen lisäksi mallinnuksessa on erikseen laskettu vaikutus tuulivoimapuistoalueen lähiympäristössä sijaitseviin herkkiin kohteisiin. Laskennoissa varjot huomioidaan, jos aurinko on yli 3 astetta horisontin yläpuolella ja varjoksi lasketaan, kun siipi peittää vähintään 20 % auringosta. Varjostusmallin laskennassa on huomioitu hankealueen korkeustiedot, tuulivoimaloiden sijainnit esisuunnitelman mukaan, tuulivoimalan napakorkeudet, roottorin halkaisija ja hankealueen aikavyöhyke. Mallinnuksessa otettiin huomioon auringon asema horisontissa eri kellon- ja vuodenaikoina, pilvisyys kuukausittain eli kuinka paljon aurinko paistaa ollessaan horisontin yläpuolella sekä tuulivoimalaitosten arvioitu vuotuinen käyntiaika. Varjostuksen tarkastelukorkeutena lähialueen asuin- ja lomarakennusten pihapiirissä käytettiin 1,0 metriä ja laskenta-alueen kokona 5,0 x 5,0 metriä Melu Valtioneuvoston asetuksessa (1107/2015) tuulivoimaloille on määritelty melun suunnitteluarvot päivä- ja yöajan keskiäänitasojen maksimiarvolle. Asetus tuli voimaan Jos tuulivoimalan melu sisältää tonaalisia, kapeakaistaisia tai impulssimaisia komponentteja, tai se on selvästi amplitudimoduloitunutta, mallinnustuloksiin tulee ohjeen mukaan lisätä viisi desibeliä ennen ohjearvoon vertaamista. Koska voimalavalmistajan mukaan melussa ei ole havaittavissa sellaisia erityispiirteitä kuten esimerkiksi kapeakaistaisuutta, impulssimaisuutta, tonaalisuutta tai merkityksellistä sykintää tällöin ei ole syytä lisätä sanktiota mallinnustuloksiin ennen niiden vertaamista suunnittelu- tai ohjearvoihin. Korvennevan tuulivoimapuisto melu ja varjostusmallinnukset kaavaehdotus 2017.docx

9 FCG SUUNNITTELU JA TEKNIIKKA OY Melu- ja varjostusmallinnukset ehdotusvaihe 8 (13) Taulukko 3. Valtioneuvoston asetuksen mukaiset tuulivoimaloiden melutason ohjearvot (Valtioneuvoston asetus ). Vaikutuskohde Päivä (7-22) Yö (22-7) Pysyvä asutus 45 db 40 db Loma-asutus 45 db 40 db Hoitolaitokset 45 db 40 db Oppilaitokset 45 db Virkistysalueet 45 db Leirintäalueet 45 db 40 db Kansallispuistot 40 db 40 db Sosiaali- ja terveysministeriön asetuksessa (545/2015) on annettu matalataajuiselle melulle toimenpiderajoja. Asetus tuli voimaan Toimenpiderajat koskevat asuinhuoneita ja ne on annettu taajuuspainottamattomina yhden tunnin keskiäänitasoina tersseittäin. Toimenpiderajat koskevat yöaikaa ja päivällä sallitaan 5 db suuremmat arvot. Ympäristöministeriön ohjeessa 4/2012 Tuulivoimarakentamisen suunnittelu viitataan näihin ohjearvoihin matalataajuista melua koskien. Taulukko 4. Matalataajuisen sisämelun tunnin keskiäänitason toimenpiderajat nukkumiseen tarkoitetuissa tiloissa. Terssikaista Hz , Keskiäänitaso LZeq,1h, db Edellisestä laskettu keski-äänitaso A- painotettuna LAeq,1h, db Lisäksi yöaikainen mahdollisesti unihäiriötä aiheuttava melu, joka erottuu selvästi taustamelusta, ei saa ylittää 25 db yhden tunnin keskiäänitasona LAeq,1h mitattuna niissä tiloissa, jotka on tarkoitettu nukkumiseen Varjostus Suomessa ei ole viranomaisten antamia yleisiä määräyksiä tuulivoimaloiden muodostaman varjostuksen enimmäiskestoista eikä varjonmuodostuksen arviointiperusteista. Ympäristöministeriön tuulivoimarakentamisen suunnitteluohjeistuksessa esitetään käytettäväksi muiden maiden suosituksia välkkeen rajoittamisesta (Ympäristöministeriö 2012). Useissa maissa on annettu raja-arvoja tai suosituksia hyväksyttävän välkevaikutuksen määrästä. Esimerkiksi Ruotsissa suositus on kahdeksan tuntia vuodessa ja 30 minuuttia päivässä. Korvennevan tuulivoimapuisto melu ja varjostusmallinnukset kaavaehdotus 2017.docx

10 FCG SUUNNITTELU JA TEKNIIKKA OY Melu- ja varjostusmallinnukset ehdotusvaihe 9 (13) 3 MELU- JA VARJOSTUSMALLINNUSTEN TULOKSET 3.1 Melun laskentatulokset ISO Vestas V MW Lähin lomarakennus D sijaitsee noin 1,3 km etäisyydellä lähimmistä voimaloista. Kaikkien loma- ja asuinrakennusten pihapiirissä melutasot ovat laskelmien alle 40 db(a). Katso tarkemmat laskentatulokset liitteestä 1. ( Tuulivoimala Rakennuskanta, MML Asuinrakennus Lomarakennus Liike- tai julkinen rak. Teollinen rakennus Kirkkko tai kirkollinen rak. Muu rakennus Melutaso ISO (YM 2/2014) 35 db(a) 40 db(a) 45 db(a)!( Laskentapiste (A-D) B C!(!( 2 3 ( ( ( 5 ( ( ( 7 4!( D!( A 0 0,5 1 1,5 2 Kuva 3. Laskennalliset melutasot V12 x x HH137 standardin ISO mukaisesti, voimaloiden lähtömelutaso 10,2 db(a). km Korvennevan tuulivoimapuisto melu ja varjostusmallinnukset kaavaehdotus 2017.docx

11 FCG SUUNNITTELU JA TEKNIIKKA OY Melu- ja varjostusmallinnukset ehdotusvaihe 10 (13) Taulukko 5. Laskennalliset melutasot Vestas V12 x x HH137, standardin ISO mukaisesti. Laskentapiste ETRS89- TM35 Itä ETRS89- TM35 Pohjoinen Z (m) Laskentakorkeus (m) Melutaso db(a) A Asuinrakennus (Västerbacka) ,4 4,0 32,4 B Lomarakennus ,1 4,0 33,8 C Asuinrakennus (Pihlajaviita) , 4,0 34,8 D Lomarakennus (Hahkamanlammi) ,2 4,0 34, 3.2 Matalataajuiset melutasot Sisätilojen laskennallisia tuloksia on verrattu Sosiaali- ja terveysministeriön (STM) Asumisterveysasetuksessa (545/2015) annettuihin toimenpiderajoihin. Nämä ovat enimmäisarvoja, jotka on laadittu yöaikaiselle melulle nukkumiseen tarkoitettuihin tiloihin. Toimenpiderajaa on verrattu myös äänitasoon tarkasteltujen rakennusten ulkopuolella. Taulukkoon on koottu matalataajuisen melun laskentatuloksia ja verrattu niitä STM:n toimenpiderajoihin. Toimenpiderajaa on verrattu myös äänitasoon tarkasteltujen rakennusten ulkopuolella. Taulukossa näkyy toimenpiderajan alitus (negatiivinen arvo) tai ylitys (positiivinen arvo). Taulukko. Korvennevan tuulivoimapuiston matalataajuisen melun mallinnustulokset, V MW voimaloilla, kohteissa A-D, verrattuna Sosiaali- ja terveysministeriön toimenpiderajaan. Äänitaso ulkona Äänitaso sisällä Rakennus L eq,1h Asumisterveysohje sisällä Hz L eq,1h Asumisterveysohje sisällä A Asuinrakennus (Västerbacka) 2, ,5 50 B Lomarakennus 3, ,5 50 C Asuinrakennus (Pihlajaviita) 4, 125-9,8 50 D Lomarakennus (Hahkamanlammi) 4, Hz Matalataajuiset äänitasot jäävät kaikissa rakennuksissa sisäohjearvojen alapuolelle, kun rakenteiden ääneneristävyys huomioidaan. Korvennevan tuulivoimapuisto melu ja varjostusmallinnukset kaavaehdotus 2017.docx

12 FCG SUUNNITTELU JA TEKNIIKKA OY Melu- ja varjostusmallinnukset ehdotusvaihe 11 (13) 3.3 Varjostusmallinnusten tulokset Tuulivoimaloiden läheisyydessä sijaitsevien asuin- ja lomarakennusten kohdalla varjostustunnit ovat real case, no forest -laskentatulosten perusteella enimmillään noin 4,5 tuntia vuodessa laskentakohteessa C, muissa laskentakohteissa vaikutukset ovat tätä pienemmät. Katso tarkemmat laskentatulokset liitteestä 3. ( Tuulivoimala Varjostus (real case, no forest) 1 h/a 8 h/a 10 h/a 20 h/a Rakennuskanta, MML Asuinrakennus Lomarakennus Liike- tai julkinen rak. Teollinen rakennus Kirkkko tai kirkollinen rak. Muu rakennus!( Laskentapiste (A-D) B C!(!( 2 3 ( ( ( 5 ( ( ( 7 4!( D!( A 0 0,5 1 1,5 2 Kuva 4. Varjostusmallinnus V12 x x HH137, puuston suojaavaa vaikutusta ei ole huomioitu, (kuvaa spekulatiivista tilannetta, jossa alueella ei kasva lainkaan puustoa). km Korvennevan tuulivoimapuisto melu ja varjostusmallinnukset kaavaehdotus 2017.docx

13 FCG SUUNNITTELU JA TEKNIIKKA OY Melu- ja varjostusmallinnukset ehdotusvaihe 12 (13) Kun puuston suojaava vaikutus huomioidaan, laskentatuloksista nähdään, että varjostusvaikutukset ovat merkittävästi lievemmät, (Kuva 5). ( Tuulivoimala Varjostus (real case, luke forest) 1 h/a 8 h/a 10 h/a 20 h/a Rakennuskanta, MML Asuinrakennus Lomarakennus Liike- tai julkinen rak. Teollinen rakennus Kirkkko tai kirkollinen rak. Muu rakennus!( Laskentapiste (A-D) B C!(!( 2 3 ( ( ( 5 ( ( ( 7 4!( D!( A 0 0,5 1 1,5 2 Kuva 5. Varjostusmallinnus V12 x x HH137, puuston suojaavaa vaikutus on huomioitu. km Korvennevan tuulivoimapuisto melu ja varjostusmallinnukset kaavaehdotus 2017.docx

14 FCG SUUNNITTELU JA TEKNIIKKA OY Melu- ja varjostusmallinnukset ehdotusvaihe 13 (13) Taulukko 7. Korvennevan V12 x x HH137 laskennalliset varjostustunnit vuodessa lähialueen laskentapisteissä, kun puuston suojaavaa vaikutusta ei ole huomioitu real case, no forest Laskentapiste ETRS89- TM35 Itä ETRS89- TM35 Pohjoinen Z (m) Laskentaikkuna (m) Varjostus (h/a) A Asuinrakennus (Västerbacka) ,4 5 x 5 1:45 B Lomarakennus ,1 5 x 5 2:3 C Asuinrakennus (Pihlajaviita) , 5 x 5 4:37 D Lomarakennus (Hahkamanlammi) ,2 5 x 5 2:48 Taulukko 8. Korvennevan V12 x x HH137 laskennalliset varjostustunnit vuodessa lähialueen laskentapisteissä, kun puuston suojaavaa vaikutus on huomioitu real case, luke forest Laskentapiste ETRS89- TM35 Itä ETRS89- TM35 Pohjoinen Z (m) Laskentaikkuna (m) Varjostus (h/a) A Asuinrakennus (Västerbacka) ,4 5 x 5 0:00 B Lomarakennus ,1 5 x 5 0:00 C Asuinrakennus (Pihlajaviita) , 5 x 5 0:00 D Lomarakennus (Hahkamanlammi) ,2 5 x 5 2:48 Varjostusmallinnustulosten perusteella tuulivoimaloista aiheutuvat varjostusvaikutukset ulottuvat ainoastaan lomarakennuksen D kohdalle kun alueella kasvava puusto huomioidaan. Vuotuinen yhteenlaskettu varjostusaika on alle kolme tuntia vuodessa. Katso laskentatulokset liitteessä 4. FCG Suunnittelu ja tekniikka Oy Hans Vadbäck Laatija Jakob Kjellman Hyväksyjä Korvennevan tuulivoimapuisto melu ja varjostusmallinnukset kaavaehdotus 2017.docx

15 FCG SUUNNITTELU JA TEKNIIKKA OY Melu- ja varjostusmallinnukset ehdotusvaihe Liite 1 Liite 1: Melun leviämismallinnuksen tulokset, Vestas V MW Korvennevan tuulivoimapuisto melu ja varjostusmallinnukset kaavaehdotus 2017.docx

16 Project: Description: Licensed user: Korvenneva - kaavaehdotus 2017 Otsotuuli Merikarvia FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI-0001 Helsinki Hans Vadbäck / hans.vadback@fcg.fi Calculated: / DECIBEL - Main Result Calculation: Korvenneva V x x HH137 (10,2 db) Calculation is done according to Finnish guideline Ympäristöhallinnon ohjeita from the Ministry of the Environment of Finland All coordinates are in Finish TM ETRS-TM35FIN-ETRS89 Scale 1: Noise sensitive area New WTG WTGs East North Z 41,1 43,3 4 35,7 34,3 32,1 WTG type Valid Manufact. Type-generator Row data/description V V V V V V Yes 1...Yes 1...Yes 1...Yes 1...Yes 1...Yes V V V V V V Power, rated [kw] Rotor diameter 12,0 12,0 12,0 12,0 12,0 12,0 Hub height Noise data Creator Name USER USER USER USER USER USER Mode Mode Mode Mode Mode Mode Serrated Serrated Serrated Serrated Serrated Serrated blade blade blade blade blade blade 10,2 10,2 10,2 10,2 10,2 10,2 Wind LwA,ref Pure speed tones [m/s] [db(a)] 8,0 10,2 No 8,0 10,2 No 8,0 10,2 No 8,0 10,2 No 8,0 10,2 No 8,0 10,2 No Calculation Results Sound Level Noise sensitive area No. Name A B C D East Asuinrakennus (Västerbacka) Lomarakennus Asuinrakennus (Pihlajaviita) Lomarakennus (Hahkamanlammi) North Z Imission height 43,4 48,1 47, 4,2 4,0 4,0 4,0 4,0 Demands Sound Level Demands fulfilled? Noise From WTGs Distance to Noise 2 db penalty noise applied for demand one or more WTGs [db(a)] [db(a)] 4 32,4 827 Yes No 4 33,8 704 Yes No 4 34,8 50 Yes No 4 34, 572 Yes No Distances (m) WTG A B C D windpro by EMD International A/S, Tel , windpro@emd.dk / 1 windpro

17 Project: Description: Licensed user: Korvenneva - kaavaehdotus 2017 Otsotuuli Merikarvia FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI-0001 Helsinki Hans Vadbäck / hans.vadback@fcg.fi Calculated: / DECIBEL - Detailed results Calculation: Korvenneva V x x HH137 (10,2 db)noise calculation model: ISO Finland 8,0 m/s Assumptions Calculated L(DW) = LWA,ref + K + Dc - (Adiv + Aatm + Agr + Abar + Amisc) - Cmet (when calculated with ground attenuation, then Dc = Domega) LWA,ref: K: Dc: Adiv: Aatm: Agr: Abar: Amisc: Cmet: Sound pressure level at WTG Pure tone Directivity correction the attenuation due to geometrical divergence the attenuation due to atmospheric absorption the attenuation due to ground effect the attenuation due to a barrier the attenuation due to miscellaneous other effects Meteorological correction Calculation Results Noise sensitive area: A Asuinrakennus (Västerbacka) WTG Wind speed: 8,0 m/s No. Distance Sound distance Penalty Calculated LwA,ref Dc [db] [db(a)] [db(a)] [db] ,27 10, ,22 10, ,59 10, ,1 10, ,73 10, ,47 10,2 0 Sum Adiv Aatm Agr Abar Amisc A Cmet [db] [db] [db] [db] [db] [db] [db] 78, , , , , , ,42 - Data undefined due to calculation with octave data Noise sensitive area: B Lomarakennus WTG Wind speed: 8,0 m/s No. Distance Sound distance Penalty Calculated LwA,ref Dc [db] [db(a)] [db(a)] [db] ,38 10, ,72 10, ,72 10, ,20 10, ,55 10, ,24 10,2 0 Sum Adiv Aatm Agr Abar Amisc A Cmet [db] [db] [db] [db] [db] [db] [db] 75, , , , , , ,77 - Data undefined due to calculation with octave data Noise sensitive area: C Asuinrakennus (Pihlajaviita) WTG Wind speed: 8,0 m/s No. Distance Sound distance Penalty Calculated LwA,ref Dc [db] [db(a)] [db(a)] [db] ,1 10, , ,10 10, ,14 10, ,14 10, ,93 10,2 0 Sum Adiv Aatm Agr Abar Amisc A Cmet [db] [db] [db] [db] [db] [db] [db] 74, , , , , , ,83 - Data undefined due to calculation with octave data Noise sensitive area: D Lomarakennus (Hahkamanlammi) WTG Wind speed: 8,0 m/s No. Distance Sound distance Penalty Calculated LwA,ref Dc [db] [db(a)] [db(a)] [db] ,77 10, ,08 10, ,13 10,2 0 Adiv Aatm Agr Abar Amisc A Cmet [db] [db] [db] [db] [db] [db] [db] 7, , , To be continued on next page... windpro by EMD International A/S, Tel , windpro@emd.dk / 2 windpro

18 Project: Description: Licensed user: Korvenneva - kaavaehdotus 2017 Otsotuuli Merikarvia FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI-0001 Helsinki Hans Vadbäck / hans.vadback@fcg.fi Calculated: / DECIBEL - Detailed results Calculation: Korvenneva V x x HH137 (10,2 db)noise calculation model: ISO Finland 8,0 m/s...continued from previous page WTG Wind speed: 8,0 m/s No. Distance Sound distance Penalty Calculated LwA,ref Dc [db] [db(a)] [db(a)] [db] ,1 10, ,4 10, ,72 10,2 0 Sum Adiv Aatm Agr Abar Amisc A Cmet [db] [db] [db] [db] [db] [db] [db] 7, , , ,59 - Data undefined due to calculation with octave data windpro by EMD International A/S, Tel , windpro@emd.dk / 3 windpro

19 Project: Description: Licensed user: Korvenneva - kaavaehdotus 2017 Otsotuuli Merikarvia FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI-0001 Helsinki Hans Vadbäck / hans.vadback@fcg.fi Calculated: / DECIBEL - Assumptions for noise calculation Calculation: Korvenneva V x x HH137 (10,2 db)noise calculation model: ISO Finland 8,0 m/s Noise calculation model: ISO Finland Wind speed: 8,0 m/s Ground attenuation: General, terrain specific Ground factor for porous ground: 0,4 Area object with hard ground: Korvenneva vesistöt mtk Area type with hard ground: m_n3312l_p_vesistöt Meteorological coefficient, C0: db Type of demand in calculation: 1: WTG noise is compared to demand (DK, DE, SE, NL etc.) Noise values in calculation: All noise values are mean values (Lwa) (Normal) Pure tones: Pure and Impulse tone penalty are added to WTG source noise Height above ground level, when no value in NSA object: 4,0 m Don't allow override of model height with height from NSA object Deviation from "official" noise demands. Negative is more restrictive, positive is less restrictive.: db(a) Octave data required Air absorption [db/km] [db/km] [db/km] [db/km] [db/km] [db/km] [db/km] [db/km] 0,1 0,4 1,1 2,4 4,1 8,8 2, 95,0 WTG: V Noise: Mode 0 - Serrated blade 10,2 Source Source/Date Creator Edited Manufacturer USER Based on Document no.: DMS _V01 Octave data Hub height Wind speed LwA,ref Pure tones [m/s] [db(a)] [db] [db] [db] [db] [db] [db] [db] [db] From Windcat 8,0 10,2 No 88,2 94,3 9,1 99,5 102,3 98,5 91,4 79,8 Status NSA: Asuinrakennus (Västerbacka)-A Predefined calculation standard: Imission height(a.g.l.): Use standard value from calculation model Noise demand: 4 db(a) No distance demand NSA: Lomarakennus-B Predefined calculation standard: Imission height(a.g.l.): Use standard value from calculation model Noise demand: 4 db(a) No distance demand NSA: Asuinrakennus (Pihlajaviita)-C Predefined calculation standard: Imission height(a.g.l.): Use standard value from calculation model Noise demand: 4 db(a) No distance demand NSA: Lomarakennus (Hahkamanlammi)-D Predefined calculation standard: Imission height(a.g.l.): Use standard value from calculation model Noise demand: 4 db(a) No distance demand windpro by EMD International A/S, Tel , windpro@emd.dk / 4 windpro

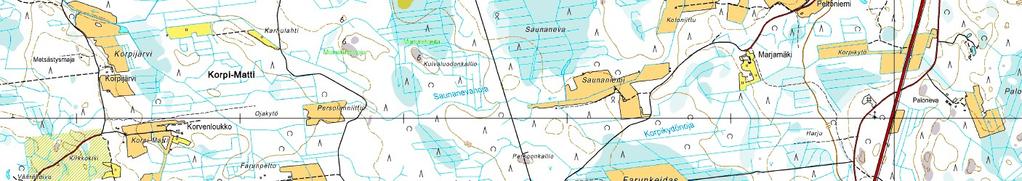

20 Project: Description: Licensed user: Korvenneva - kaavaehdotus 2017 Otsotuuli Merikarvia FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI-0001 Helsinki Hans Vadbäck / hans.vadback@fcg.fi Calculated: / DECIBEL - Map 8,0 m/s Calculation: Korvenneva V x x HH137 (10,2 db)noise calculation model: ISO Finland 8,0 m/s Noise [db(a)] m Map: Peruskartta pieni, Print scale 1:35 000, Map center Finish TM ETRS-TM35FIN-ETRS89 East: North: New WTG Noise sensitive area Noise calculation model: ISO Finland. Wind speed: 8,0 m/s Height above sea level from active line object windpro by EMD International A/S, Tel , windpro@emd.dk / 5 windpro

21 FCG SUUNNITTELU JA TEKNIIKKA OY Melu- ja varjostusmallinnukset ehdotusvaihe Liite 2 Liite 2: Matalataajuisen melun rakennuskohtaiset arvot, Vestas V MW Korvennevan tuulivoimapuisto melu ja varjostusmallinnukset kaavaehdotus 2017.docx

22 Terssin painottamaton äänitaso L eq db FCG Suunnittelu ja Tekniikka Oy Matalien taajuuksien äänitasot ulkona ja sisällä, A Asuinrakennus (Västerbacka), ääneneristävyys DSO1284 mukaan Äänitaso ulkona db Äänitaso sisällä db Stm Asumisterveysasetus db , Terssin keskitaajuus, Hz Tiedot rakennuksista ja voimaloista WindPro-raportista: Voimalat napakorkeus kpl V MW 3,45 MW, 137 m, Laskenta on tehty ohjeen YM 2/2014 "Tuulivoimaloiden melun mallintaminen": Äänen geometrinen vaimeneminen pistelähteestä, maakerroin DSO1284 mukaan ja ilman absorptio ISO913-1: C 70% RH. Q:\Jkl\P322\P32233_Korvenneva_TVOYK\C_suunnittelu\C3_selvitykset\WindPro\Decibel\Matalataajuinen Korvenenva V12-3,45 x x HH137.xlsm Laskenta

23 Terssin painottamaton äänitaso L eq db FCG Suunnittelu ja Tekniikka Oy Matalien taajuuksien äänitasot ulkona ja sisällä, B Lomarakennus, ääneneristävyys DSO1284 mukaan Äänitaso ulkona db Äänitaso sisällä db Stm Asumisterveysasetus db , Terssin keskitaajuus, Hz Tiedot rakennuksista ja voimaloista WindPro-raportista: Voimalat napakorkeus kpl V MW 3,45 MW, 137 m, Laskenta on tehty ohjeen YM 2/2014 "Tuulivoimaloiden melun mallintaminen": Äänen geometrinen vaimeneminen pistelähteestä, maakerroin DSO1284 mukaan ja ilman absorptio ISO913-1: C 70% RH. Q:\Jkl\P322\P32233_Korvenneva_TVOYK\C_suunnittelu\C3_selvitykset\WindPro\Decibel\Matalataajuinen Korvenenva V12-3,45 x x HH137.xlsm Laskenta

24 Terssin painottamaton äänitaso L eq db FCG Suunnittelu ja Tekniikka Oy Matalien taajuuksien äänitasot ulkona ja sisällä, C Asuinrakennus (Pihlajaviita), ääneneristävyys DSO1284 mukaan Äänitaso ulkona db Äänitaso sisällä db Stm Asumisterveysasetus db , Terssin keskitaajuus, Hz Tiedot rakennuksista ja voimaloista WindPro-raportista: Voimalat napakorkeus kpl V MW 3,45 MW, 137 m, Laskenta on tehty ohjeen YM 2/2014 "Tuulivoimaloiden melun mallintaminen": Äänen geometrinen vaimeneminen pistelähteestä, maakerroin DSO1284 mukaan ja ilman absorptio ISO913-1: C 70% RH. Q:\Jkl\P322\P32233_Korvenneva_TVOYK\C_suunnittelu\C3_selvitykset\WindPro\Decibel\Matalataajuinen Korvenenva V12-3,45 x x HH137.xlsm Laskenta

25 Terssin painottamaton äänitaso L eq db FCG Suunnittelu ja Tekniikka Oy Matalien taajuuksien äänitasot ulkona ja sisällä, D Lomarakennus (Hahkamanlammi), ääneneristävyys DSO1284 mukaan Äänitaso ulkona db Äänitaso sisällä db Stm Asumisterveysasetus db , Terssin keskitaajuus, Hz Tiedot rakennuksista ja voimaloista WindPro-raportista: Voimalat napakorkeus kpl V MW 3,45 MW, 137 m, Laskenta on tehty ohjeen YM 2/2014 "Tuulivoimaloiden melun mallintaminen": Äänen geometrinen vaimeneminen pistelähteestä, maakerroin DSO1284 mukaan ja ilman absorptio ISO913-1: C 70% RH. Q:\Jkl\P322\P32233_Korvenneva_TVOYK\C_suunnittelu\C3_selvitykset\WindPro\Decibel\Matalataajuinen Korvenenva V12-3,45 x x HH137.xlsm Laskenta

26 FCG SUUNNITTELU JA TEKNIIKKA OY Melu- ja varjostusmallinnukset ehdotusvaihe Liite 3 Liite 3: Varjostusmallinnusten tulokset 12 x x HH137 real case, no forest Korvennevan tuulivoimapuisto melu ja varjostusmallinnukset kaavaehdotus 2017.docx

27 Project: Description: Licensed user: Korvenneva - kaavaehdotus 2017 Otsotuuli Merikarvia FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI-0001 Helsinki Hans Vadbäck / hans.vadback@fcg.fi Calculated: / SHADOW - Main Result Calculation: Korvenneva V12 x x HH137 (real case, no forest) Assumptions for shadow calculations Maximum distance for influence Calculate only when more than 20 % of sun is covered by the blade Please look in WTG table Minimum sun height over horizon for influence Day step for calculation Time step for calculation 3 1 days 1 minutes Sunshine probability S (Average daily sunshine hours) [] Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec 1,1 2,1 4,19,43 8,42 8,50 8,58,71 4,57 2,52 1,10 0,81 Operational hours are calculated from WTGs in calculation and wind distribution: MERRA_basic_E21.335_N2.000 Operational time N NNE ENE E ESE SSE S SSW WSW W WNW NNW Sum Idle start wind speed: Cut in wind speed from power curve A ZVI (Zones of Visual Influence) calculation is performed before flicker calculation so non visible WTG do not contribute to calculated flicker values. A WTG will be visible if it is visible from any part of the receiver window. The ZVI calculation is based on the following assumptions: Height contours used: Height Contours: Korvenneva height contour lines.wpo (1) Obstacles used in calculation Eye height: 1,5 m Grid resolution: 1 m All coordinates are in Finish TM ETRS-TM35FIN-ETRS89 Scale 1: Shadow receptor New WTG WTGs East North Z 41,1 43,3 4 35,7 34,3 32,1 WTG type Valid Manufact. Type-generator Row data/description V V V V V V h... h... h... h... h... h... Yes Yes Yes Yes Yes Yes V V V V V V Power, rated [kw] Rotor diameter 12,0 12,0 12,0 12,0 12,0 12,0 Shadow data Hub Calculation RPM height distance [RPM] Shadow receptor-input No. Name A B C D Asuinrakennus (Västerbacka) Lomarakennus Asuinrakennus (Pihlajaviita) Lomarakennus (Hahkamanlammmi) East North Z 43,4 48,1 47, 4,2 Width Height Height Degrees from Slope of a.g.l. south cw window [ ] [ ] 5,0 5,0 1,0 5,0 5,0 1,0 5,0 5,0 1,0 5,0 5,0 1,0 Direction mode "Green "Green "Green "Green house house house house mode" mode" mode" mode" Calculation Results Shadow receptor Shadow, expected values Shadow hours per year [h/year] Asuinrakennus (Västerbacka) 1:45 Lomarakennus 2:3 Asuinrakennus (Pihlajaviita) 4:37 Lomarakennus (Hahkamanlammmi) 2:48 No. Name A B C D windpro by EMD International A/S, Tel , windpro@emd.dk / 1 windpro

28 Project: Description: Licensed user: Korvenneva - kaavaehdotus 2017 Otsotuuli Merikarvia FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI-0001 Helsinki Hans Vadbäck / hans.vadback@fcg.fi Calculated: / SHADOW - Main Result Calculation: Korvenneva V12 x x HH137 (real case, no forest) Total amount of flickering on the shadow receptors caused by each WTG No. Name V V V V V V hub: hub: hub: hub: hub: hub: m m m m m m (TOT: (TOT: (TOT: (TOT: (TOT: (TOT: m) m) m) m) m) m) (422) (423) (424) (425) (42) (427) windpro by EMD International A/S, Tel , windpro@emd.dk Worst case Expected [h/year] [h/year] 14:1 1:55 37:57 4:41 34:2 5:08 0:00 0:00 0:00 0:00 0:00 0: / 2 windpro

29 Project: Description: Licensed user: Korvenneva - kaavaehdotus 2017 Otsotuuli Merikarvia FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI-0001 Helsinki Hans Vadbäck / hans.vadback@fcg.fi Calculated: / SHADOW - Calendar, graphical Calculation: Korvenneva V12 x x HH137 (real case, no forest) WTGs 2: V hub: m (TOT: 20 m) (422) 3: V hub: m (TOT: 20 m) (423) 4: V hub: m (TOT: 20 m) (424) windpro by EMD International A/S, Tel , windpro@emd.dk / 3 windpro

30 Project: Description: Licensed user: Korvenneva - kaavaehdotus 2017 Otsotuuli Merikarvia FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI-0001 Helsinki Hans Vadbäck / hans.vadback@fcg.fi Calculated: / SHADOW - Map Calculation: Korvenneva V12 x x HH137 (real case, no forest) Hours per year, real case 1 h/a 8 h/a 20 h/a m Map: Peruskarttarasteri, Print scale 1:30 000, Map center Finish TM ETRS-TM35FIN-ETRS89 East: North: 920 New WTG Shadow receptor Flicker map level: Height Contours: Korvenneva height contour lines.wpo (1) windpro by EMD International A/S, Tel , windpro@emd.dk / 4 windpro

31 FCG SUUNNITTELU JA TEKNIIKKA OY Melu- ja varjostusmallinnukset ehdotusvaihe Liite 4 Liite 4: Varjostusmallinnusten tulokset 12 x x HH137 real case, luke forest Korvennevan tuulivoimapuisto melu ja varjostusmallinnukset kaavaehdotus 2017.docx

32 Project: Description: Licensed user: Korvenneva - kaavaehdotus 2017 Otsotuuli Merikarvia FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI-0001 Helsinki Hans Vadbäck / hans.vadback@fcg.fi Calculated: / SHADOW - Main Result Calculation: Korvenneva V12 x x HH137 (real case, luke forest) Assumptions for shadow calculations Maximum distance for influence Calculate only when more than 20 % of sun is covered by the blade Please look in WTG table Minimum sun height over horizon for influence Day step for calculation Time step for calculation 3 1 days 1 minutes Sunshine probability S (Average daily sunshine hours) [] Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec 1,1 2,1 4,19,43 8,42 8,50 8,58,71 4,57 2,52 1,10 0,81 Operational hours are calculated from WTGs in calculation and wind distribution: MERRA_basic_E21.335_N2.000 Operational time N NNE ENE E ESE SSE S SSW WSW W WNW NNW Sum Idle start wind speed: Cut in wind speed from power curve A ZVI (Zones of Visual Influence) calculation is performed before flicker calculation so non visible WTG do not contribute to calculated flicker values. A WTG will be visible if it is visible from any part of the receiver window. The ZVI calculation is based on the following assumptions: Height contours used: Height Contours: Korvenneva height contour lines.wpo (1) Area object(s) used in calculation: Luke pituus 10x10 km Obstacles used in calculation Eye height: 1,5 m Grid resolution: 1 m All coordinates are in Finish TM ETRS-TM35FIN-ETRS89 Scale 1: Shadow receptor New WTG WTGs East North Z 41,1 43,3 4 35,7 34,3 32,1 WTG type Valid Manufact. Type-generator Row data/description V V V V V V h... h... h... h... h... h... Yes Yes Yes Yes Yes Yes V V V V V V Power, rated [kw] Rotor diameter 12,0 12,0 12,0 12,0 12,0 12,0 Shadow data Hub Calculation RPM height distance [RPM] Shadow receptor-input No. Name A B C D Asuinrakennus (Västerbacka) Lomarakennus Asuinrakennus (Pihlajaviita) Lomarakennus (Hahkamanlammmi) East North Z 43,4 48,1 47, 4,2 Width Height Height Degrees from Slope of a.g.l. south cw window [ ] [ ] 5,0 5,0 1,0 5,0 5,0 1,0 5,0 5,0 1,0 5,0 5,0 1,0 Direction mode "Green "Green "Green "Green house house house house mode" mode" mode" mode" Calculation Results Shadow receptor No. Name A Asuinrakennus (Västerbacka) B Lomarakennus Shadow, expected values Shadow hours per year [h/year] 0:00 0:00 To be continued on next page... windpro by EMD International A/S, Tel , windpro@emd.dk / 1 windpro

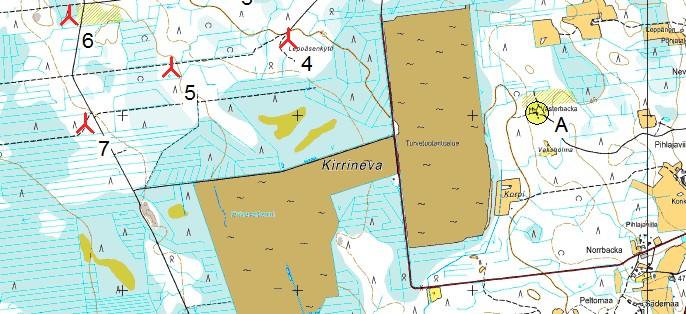

33 Project: Description: Licensed user: Korvenneva - kaavaehdotus 2017 Otsotuuli Merikarvia FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI-0001 Helsinki Hans Vadbäck / hans.vadback@fcg.fi Calculated: / SHADOW - Main Result Calculation: Korvenneva V12 x x HH137 (real case, luke forest)...continued from previous page Shadow, expected values Shadow hours per year [h/year] C Asuinrakennus (Pihlajaviita) 0:00 D Lomarakennus (Hahkamanlammmi) 2:48 No. Name Total amount of flickering on the shadow receptors caused by each WTG No. Name V V V V V V hub: hub: hub: hub: hub: hub: m m m m m m (TOT: (TOT: (TOT: (TOT: (TOT: (TOT: m) m) m) m) m) m) (422) (423) (424) (425) (42) (427) windpro by EMD International A/S, Tel , windpro@emd.dk Worst case Expected [h/year] [h/year] 0:00 0:00 7:09 1:15 10:20 1:33 0:00 0:00 0:00 0:00 0:00 0: / 2 windpro

34 Project: Description: Licensed user: Korvenneva - kaavaehdotus 2017 Otsotuuli Merikarvia FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI-0001 Helsinki Hans Vadbäck / hans.vadback@fcg.fi Calculated: / SHADOW - Calendar, graphical Calculation: Korvenneva V12 x x HH137 (real case, luke forest) WTGs 3: V hub: m (TOT: 20 m) (423) 4: V hub: m (TOT: 20 m) (424) windpro by EMD International A/S, Tel , windpro@emd.dk / 3 windpro

35 Project: Description: Licensed user: Korvenneva - kaavaehdotus 2017 Otsotuuli Merikarvia FCG Suunnittelu ja tekniikka Oy Osmontie 34, PO Box 950 FI-0001 Helsinki Hans Vadbäck / hans.vadback@fcg.fi Calculated: / SHADOW - Map Calculation: Korvenneva V12 x x HH137 (real case, luke forest) Hours per year, real case 1 h/a 8 h/a 20 h/a m Map: Peruskarttarasteri, Print scale 1:30 000, Map center Finish TM ETRS-TM35FIN-ETRS89 East: North: 920 New WTG Shadow receptor Flicker map level: Height Contours: Korvenneva height contour lines.wpo (1) windpro by EMD International A/S, Tel , windpro@emd.dk / 4 windpro
