1 CNX 3000 Wireless Multimeter Käyttöohje August 2012 (Finnish) 2012 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.

2 RAJOITETTU TAKUU JA VASTUUN RAJOITUS Valmistaja takaa kolmen vuoden ajaksi ostopäivästä, että tässä Fluke-tuotteessa ei ole materiaali- tai valmistusvirheitä. Tämä takuu ei kata sulakkeita, kertakäyttöisiä paristoja tai onnettomuudesta, väärinkäytöstä, laiminlyönnistä tai epätavallisista käyttö- tai käsittelyoloista aiheutuneita vahinkoja. JÄLLEENMYYJILLÄ EI OLE OIKEUTTA MYÖNTÄÄ MITÄÄN MUUTA TAKUUTA FLUKEN PUOLESTA. Jos tarvitset huoltoa takuun aikana, lähetä viallinen tuote lähimpään Fluken valtuuttamaan huoltokeskukseen ja liitä mukaan selostus tuotteessa esiintyneestä viasta. TÄMÄ TAKUU ON OSTAJAN AINOA KORVAUSVAATIMUS. FLUKE EI ANNA MITÄÄN MUITA ILMAISTUJA TAI KONKLUDENTTISIA TAKUITA, KUTEN TAKUUTA SOVELTUVUUDESTA TIETTYYN TARKOITUKSEEN. FLUKE EI OLE KORVAUSVELVOLLINEN MISTÄÄN ERITYISISTÄ, EPÄSUORISTA, SATUNNAISISTA TAI SEURANNAISISTA VAHINGOISTA TAI TAPPIOISTA, PERUSTUIVATPA NE MIHIN TAHANSA SYYHYN TAI TEORIAAN. Joissain maissa konkludenttisten takuiden tai satunnaisten tai seurannaisten vahinkojen korvausvelvollisuuden rajoittaminen tai epääminen ei ole sallittua, joten vastuun rajoitus ei välttämättä koske Sinua. Fluke Corporation P.O. Box 9090 Everett, WA U.S.A. Fluke Europe B.V. P.O. Box BD Eindhoven Alankomaat 11/99

3 Sisällysluettelo Otsikko Sivu Johdanto... 1 Yhteydenotto Flukeen... 1 Turvaohjeet... 1 Vaarallinen jännite... 5 Mittausjohtovaroitus... 5 Pariston säästötoiminto... 5 MIN MAX AVG -tallennustila... 6 Näytön pito... 7 Keltainen painike... 7 Näytön taustavalo... 7 Manuaalinen ja automaattinen alueen valitseminen... 7 Käynnistysvaihtoehdot... 8 Ominaisuudet... 9 Vaihtovirran nollasyötekäytös ja True-rms-mittarit Perusmittaukset i

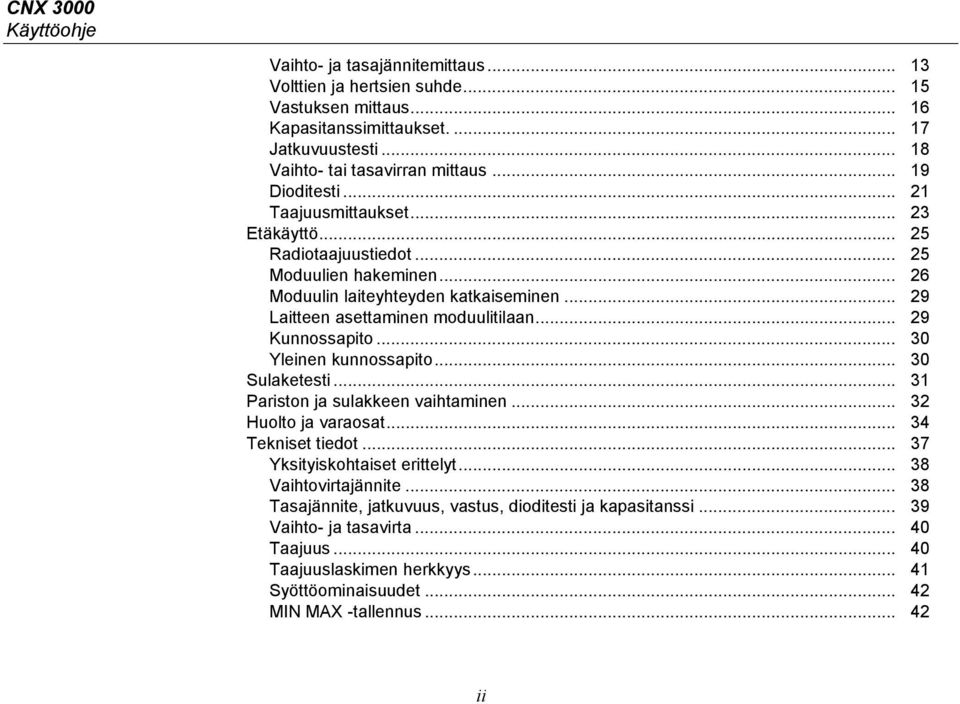

4 CNX 3000 Käyttöohje Vaihto- ja tasajännitemittaus Volttien ja hertsien suhde Vastuksen mittaus Kapasitanssimittaukset Jatkuvuustesti Vaihto- tai tasavirran mittaus Dioditesti Taajuusmittaukset Etäkäyttö Radiotaajuustiedot Moduulien hakeminen Moduulin laiteyhteyden katkaiseminen Laitteen asettaminen moduulitilaan Kunnossapito Yleinen kunnossapito Sulaketesti Pariston ja sulakkeen vaihtaminen Huolto ja varaosat Tekniset tiedot Yksityiskohtaiset erittelyt Vaihtovirtajännite Tasajännite, jatkuvuus, vastus, dioditesti ja kapasitanssi Vaihto- ja tasavirta Taajuus Taajuuslaskimen herkkyys Syöttöominaisuudet MIN MAX -tallennus ii

5 Taulukot Taulukko Otsikko Sivu 1. Symbolit Käynnistysvaihtoehdot Tuloliitännät Kiertokytkimen asennot Painikkeet Varaosat Lisävarusteet iii

6 CNX 3000 Käyttöohje iv

7 Kuvat Kuva Otsikko Sivu 1. Vaihto- ja tasajännitteen mittaus Volttien ja hertsien suhde Vastusmittaukset Kapasitanssin mittaaminen Jatkuvuustestit Vaihto- ja tasajännitteen mittaus Dioditesti Taajuuden mittaaminen Moduulin yhdistäminen Sulaketesti Pariston ja sulakkeen vaihto Varaosat v

8 CNX 3000 Käyttöohje vi

9 Johdanto Varoitus Lue kaikki turvaohjeet ennen laitteen käyttöä. Näin voidaan välttää sähköiskut, tulipalot tai henkilövahingot. CNX 3000 Wireless Multimeter (Laite) on digitaalinen True-rms-yleismittari (True-rms Digital Multimeter). Yhteydenotto Flukeen Ota yhteyttä Flukeen soittamalla johonkin seuraavista numeroista: Tekninen tuki Yhdysvalloissa: FLUKE ( ) Kalibrointi/korjaus Yhdysvalloissa: FLUKE ( ) Kanada: FLUKE ( ) Eurooppa: Japani: Singapore: Kaikkialla maailmassa: Tai vieraile Fluken web-sivuilla osoitteessa Rekisteröi tuotteesi osoitteessa Jos haluat lukea, tulostaa tai ladata viimeisimmän käsikirjan täydennysosan, käy sivustossa Turvaohjeet Tämä tuote on yhdenmukainen seuraavien standardien kanssa: ANSI/ISA CAN/CSA C22.2 nro : 3. versio UL : 3. versio IEC/EN :2010 FCC osa 15 jaos C osat , , FCCID: T68-FWCS IC:6627A-FWCS Mittausluokka III, 1000 V, ympäristöhaittaluokka 2 Mittausluokka IV, 600 V, ympäristöhaittaluokka 2 1

10 CNX 3000 Käyttöohje Varoitus ilmoittaa käyttäjälle vaarallisista tilanteista ja toimista. Varotoimi ilmoittaa tilanteesta tai toimista, jotka voivat vaurioittaa tuotetta tai testattavaa laitetta. Laitteessa ja tässä oppaassa käytettyjen symbolien luettelo on taulukossa 1. Varoitus Sähköiskujen tai henkilövahinkojen estäminen: Lue kaikki ohjeet huolellisesti. Käytä laitetta ainoastaan määritetyllä tavalla, tai muuten laitteen turvaominaisuudet voivat heiketä. Rajoita toimenpide määriteltyyn mittauskategoriaan, jännitteeseen tai ampeeriarvoon. Älä käytä laitetta alueella, jossa on räjähtäviä kaasuja tai höyryjä, tai kosteassa ympäristössä. Älä kosketa seuraavia jännitteitä: > 30 V ac rms, 42 V ac huippu tai 60 V dc. Mittaa ensin tunnettu jännite, jotta voit olla varma, että laite toimii asianmukaisesti. Älä käytä tai pura laitetta, jos se on vaurioitunut. Älä työskentele yksin. Noudata paikallisia ja maan turvallisuusvaatimuksia. Käytä henkilökohtaisia suojavarusteita (hyväksytyt kumihanskat, kasvosuojus ja tulenkestävät vaatteet) estämään sähköiskujen ja valokaarien aiheuttamat vammat tilanteissa, joissa on paljaita jännitteellisiä johtimia. Vältä virheelliset mittaustulokset vaihtamalla paristot, kun saat varoituksen paristojen heikenneestä toiminnasta. Paristotilan kansi on suljettava ja lukittava ennen laitteen käyttöä. Älä ylitä alimman arvon omaavan yksittäisen laitteen osan, mittapään tai lisävarusteen mittauskategoriaa (CAT). 2

11 Wireless Multimeter Turvaohjeet Älä käytä laitetta, jos se ei toimi asianmukaisesti. Tarkista kotelo ennen laitteen käyttöä. Etsi säröjä tai puuttuvia muovipaloja. Tarkista napoja ympäröivä eristys tarkasti. Käytä mittauksessa ainoastaan mittauskategoriaan (CAT), jännitteeseen ja ampeeriarvoon sopivia mittapäitä, mittausjohtoja ja adaptereita. Älä käytä vaurioituneita mittausjohtoja. Tarkista, että mittausjohtojen eristys ei ole vaurioitunut, että johdoissa ei ole paljasta metallia tai että kulumisen ilmaisin ei näy. Tarkista mittausjohtimen virtapiirin jatkuvuus. Pidä sormet mittapäiden sormisuojusten takana. Älä liitä mittapäitä jännitelähteeseen, kun mittausjohdot on kytketty virtanapoihin. Kytke yhteinen mittausjohto ennen sähköistettyä mittausjohtoa ja irrota sähköistetty mittausjohto ennen yhteistä mittausjohtoa. Irrota mittauksessa tarpeettomat mittapäät, mittausjohdot ja lisävarusteet. 3

12 CNX 3000 Käyttöohje Taulukko 1. Symbolit Symboli Kuvaus Symboli Kuvaus Vaara. Tärkeitä tietoja. Katso ohjekirjaa. Vaarallinen jännite. Vastaa EU:n direktiivejä Vastaa olennaisia australialaisia EMC-vaatimuksia. Vastaa olennaisia pohjoisamerikkalaisia turvallisuusstandardeja. Sulake Paristo Kaksoiseristys CAT III Mittausluokka III koskee sellaisia testi- ja mittauspiirejä, jotka on liitetty rakennuksen matalajännitteisen verkkovirta-asennuksen jakeluosaan. CAT IV Mittausluokka IV koskee sellaisia testi- ja mittauspiirejä, jotka on liitetty rakennuksen matalajännitteisen verkkovirta-asennuksen lähteeseen. CAT II Mittausluokka II koskee sellaisia testi- ja mittauspiirejä, jotka on liitetty rakennuksen matalajännitteisen verkkovirta-asennuksen käyttöosaan (esim. pistorasiaan). 4

13 Wireless Multimeter Vaarallinen jännite Taulukko 1. Symbolit (jatk.) Symboli Kuvaus Tämä tuote noudattaa WEEE-direktiivin (2002/96/EY) merkintävaatimuksia. Kiinnitetty etiketti osoittaa, että tätä sähkö-/elektroniikkalaitetta ei saa hävittää kotitalousjätteissä. Tuoteluokka: Viitaten WEEE-direktiivin liitteessä I mainittuihin laitteisiin, tämä tuote on luokiteltu luokan 9 "Tarkkailu- ja ohjauslaitteet" -tuotteeksi. Tätä tuotetta ei saa hävittää lajittelemattomissa yhdyskuntajätteissä. Katso Fluken verkkosivustolta kierrätystietoja. Vaarallinen jännite Näyttöön tulee symboli, ja vaarallisen jännitteen merkkivalo muuttuu punaiseksi, kun laitteen tulojännite on vaarallisen voimakasta ( 30 V). Mittausjohtovaroitus Näyttöön tulee sekunnin ajaksi teksti LEAD, kun toimintokytkin käännetään ma-asentoon tai pois siitä. Se kehottaa tarkistamaan, että mittausjohdot on kytketty oikeisiin napoihin. Pariston säästötoiminto Laite siirtyy lepotilaan ja näyttö sammuu, jos mitään toimintoa ei tehdä tai painiketta paineta 20 minuuttiin. Poista lepotila käytöstä painamalla -painiketta käynnistäessäsi laitteen. Lepotila on pois käytöstä aina MIN MAX AVG -tallennuksen ajan ja etämoduulien näkyessä laitteen näytössä. 5

14 CNX 3000 Käyttöohje MIN MAX AVG -tallennustila MIN MAX AVG -tallennustila tallentaa minimi- ja maksimisyöttöarvot ja laskee kaikkien mittausten liukuvan keskiarvon. Laitteesta kuuluu äänimerkki, kun uusi korkein tai matalin arvo mitataan. Huomautus Tasavirtatoiminnoissa tarkkuus on mittaustoiminnon määritetty tarkkuus, ±12 lukemaa kestoltaan yli 250 ms:n muutoksille. Vaihtovirtatoiminnoissa tarkkuus on mittaustoiminnon määritetty tarkkuus, ±40 lukemaa kestoltaan yli 900 ms:n muutoksille. MIN MAX AVG -tallennuksen aloittaminen: 4. Voit sulkea tallennustilan ja poistaa MIN-, MAX- ja AVG-arvot pitämällä -painiketta painettuna sekunnin ajan tai kääntämällä kiertokytkintä. 5. Voit tarkastella muita tallentuneita arvoja (minimi ja keskiarvo) valitsemalla. Näytettävä arvo vaihtuu painiketta painettaessa. MIN MAX - kuvakkeen oikealla puolella oleva teksti Max, Min tai Avg kertoo lukeman laadun. Huomautus Pariston säästötila ja lepotila eivät ole käytössä MIN MAX AVG -tallennuksen aikana. 1. Varmista, että laitteesta on valittu oikea mittaustoiminto ja -alue. Automaattinen alueen valinta ei ole käytössä MIN MAX AVG -tallennuksen aikana. 2. Valitse. Näytön yläreunassa näkyvät symboli sekä Max-arvo. Näytön lukema on suurin mitattu arvo. Se vaihtuu vasta, kun laite mittaa uuden maksimiarvon. 3. Voit keskeyttää MIN MAX AVG -tallennuksen valitsemalla. Näyttöön tulee, kun tallennus on keskeytetty. Tallennettuja arvoja ei poisteta. Jatka tallennusta valitsemalla. 6

15 Wireless Multimeter Näytön pito Näytön pito Varoitus Älä käytä tuntemattoman sähköisen potentiaalin mittaamisessa HOLD-toimintoa. Näin vältetään sähköiskut, tulipalot ja henkilövahingot. Kun HOLD-toiminto on käytössä, näyttölukema ei muutu, kun laite mittaa erilaisen potentiaalin. Näytön pitotilassa digitaalisen yleismittarin mittausarvo pysyy näytössä. Kaikki langattomien moduulien mittaukset päivittyvät silti. Voit pitää mittausarvon näytössä valitsemalla. Näyttöön tulee symboli, kun näytön pitotila on käytössä. Poistu pitotilasta ja tuo mittausarvot näyttöön valitsemalla uudelleen. Keltainen painike Voit vaihtaa laitteen mittaustoimintoa painamalla keltaista painiketta ( ). Eri toiminnot näkyvät keltaisina kiertokytkimen ympärillä. Keltaisella painikkeella valittavat toiminnot ovat taajuus, mv AC, kapasitanssi, dioditesti ja ma DC. Näytön taustavalo Sytytä ja sammuta taustavalo valitsemalla. Taustavalo sammuu automaattisesti 2 minuutin kuluttua. Manuaalinen ja automaattinen alueen valitseminen Laitteen voi asettaa manuaalisen tai automaattisen alueen valinnan tilaan. Automaattisessa alueen valinnassa laite määrittää alueen niin, että arvon erotuskyky on paras mahdollinen. Manuaalisessa alueen valinnassa voit itse määrittää alueen. Kun kytket laitteen päälle, se siirtyy automaattiseen alueen valinnan tilaan, ja näytössä lukee Auto. Aseta laite manuaalisen alueen valinnan tilaan valitsemalla Huomautus Et voi muuttaa alueen valinnan tilaa, kun MIN MAX AVG -tallennus on käytössä tai näyttö on pitotilassa. Jos valitset laitteen ollessa jommassakummassa tilassa, laitteesta kuuluu kaksi äänimerkkiä virheellisen toiminnon merkiksi. 7

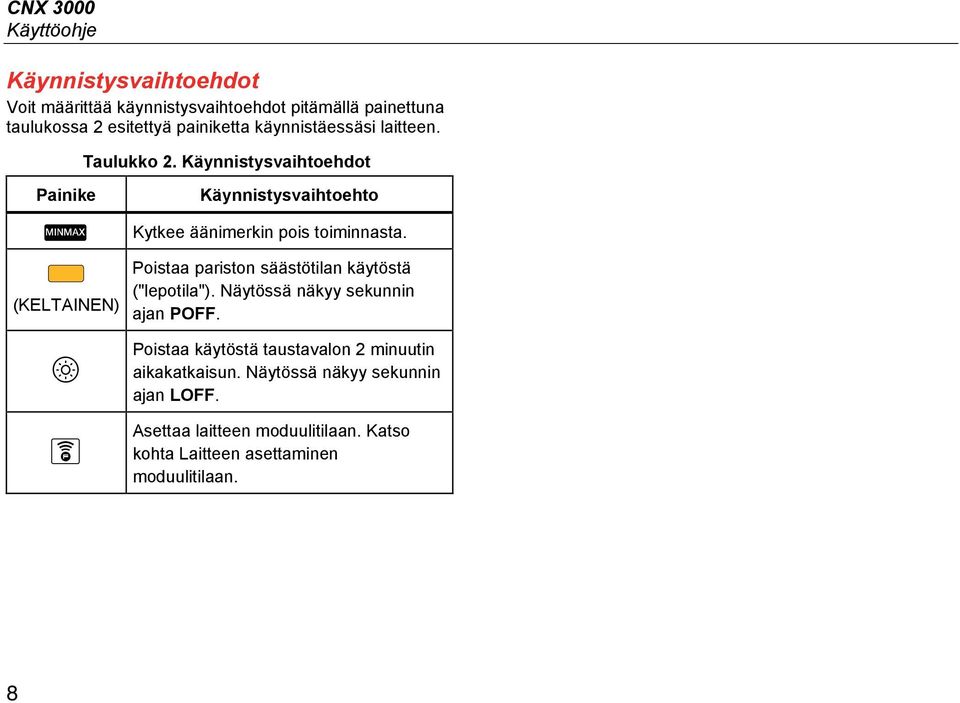

16 CNX 3000 Käyttöohje Käynnistysvaihtoehdot Voit määrittää käynnistysvaihtoehdot pitämällä painettuna taulukossa 2 esitettyä painiketta käynnistäessäsi laitteen. Taulukko 2. Käynnistysvaihtoehdot Painike (KELTAINEN) Käynnistysvaihtoehto Kytkee äänimerkin pois toiminnasta. Poistaa pariston säästötilan käytöstä ("lepotila"). Näytössä näkyy sekunnin ajan POFF. Poistaa käytöstä taustavalon 2 minuutin aikakatkaisun. Näytössä näkyy sekunnin ajan LOFF. Asettaa laitteen moduulitilaan. Katso kohta Laitteen asettaminen moduulitilaan. 8

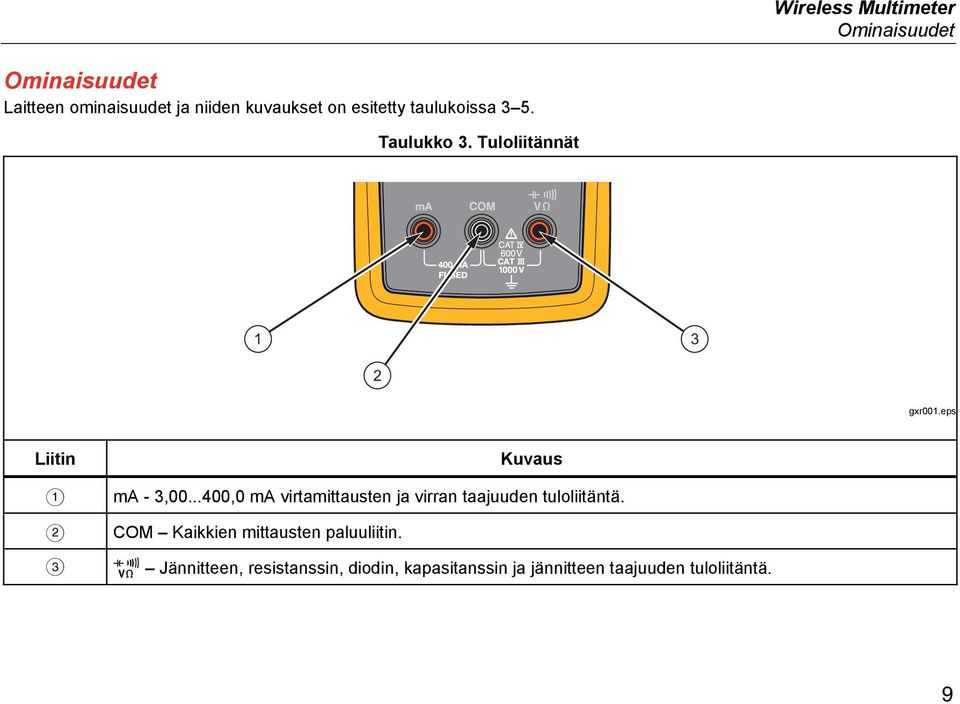

17 Wireless Multimeter Ominaisuudet Ominaisuudet Laitteen ominaisuudet ja niiden kuvaukset on esitetty taulukoissa 3 5. Taulukko 3. Tuloliitännät gxr001.eps Liitin Kuvaus ma - 3, ,0 ma virtamittausten ja virran taajuuden tuloliitäntä. COM Kaikkien mittausten paluuliitin. Jännitteen, resistanssin, diodin, kapasitanssin ja jännitteen taajuuden tuloliitäntä. 9

18 CNX 3000 Käyttöohje Taulukko 4. Kiertokytkimen asennot Kytkimen asento Toiminto Tasajännite 1 mv V. Mittaa taajuus (2 Hz...99,99 khz) valitsemalla. Vaihtojännitteen mittaus 60,0 mv V. Mittaa taajuus (2 Hz...99,99 khz) valitsemalla. Mittaa voltit/hertsit valitsemalla uudelleen. Tasajännitteen mittaukset mv. Mittaa vaihtojännite ( mv) valitsemalla. [1] Vastusmittaukset välillä 0,1Ω...50 MΩ. Mittaa kapasitanssi (1 nf μf) valitsemalla. Jatkuvuus. Äänimerkki käytössä <25 Ω ja pois käytöstä >250 Ω. Tee dioditesti valitsemalla. Näytössä näkyy OL, jos arvo on yli 2,0 V. Vaihtovirtamittaukset 3, ma. Mittaa tasavirta (3, ma) valitsemalla. [1] Mittaa taajuus (2 Hz...9,99 khz) valitsemalla uudelleen. [1] Toiminto pysyy vaihto- tai tasavirtatilassa, vaikka toimintokytkin käännettäisiin välillä toiseen asentoon ja toiminto otettaisiin välillä pois käytöstä. 10

19 Wireless Multimeter Ominaisuudet Painike Kytkimen asento Valitsee taajuuden. Taulukko 5. Painikkeet Toiminto Valitsee taajuuden. Valitsee AC-millivoltit. [1] Valitsee kapasitanssin. Valitsee dioditestin. Valitse DC-milliampeerit painamalla kerran. Valitse AC-taajuus painamalla kahdesti. [1] Kaikki asennot Asettaa laitteen manuaalisen alueen valinnan tilaan ja selaa kaikkien alueiden läpi. Aseta laite automaattisen alueen valinnan tilaan pitämällä painiketta painettuna sekunnin ajan. Kaikki asennot Pysäyttää näytön lukeman 11

20 CNX 3000 Käyttöohje Painike Kytkimen asento Ei riipu kytkimen asennosta Kaikki asennot Ei riipu kytkimen asennosta Ei riipu kytkimen asennosta Ei riipu kytkimen asennosta Taulukko 5. Painikkeet (jatkuu) Toiminto Sytytä taustavalo painamalla kerran ja sammuta painamalla kahdesti. Taustavalo sammuu automaattisesti 2 minuutin kuluttua. Käynnistää MIN MAX -tallennuksen. Askeltaa näytön toimintojen MAX, MIN, AVG (keskiarvo) ja tulosignaalin mittauksen välillä. Lopeta MIN MAX -tallennus pitämällä painiketta painettuna sekunnin ajan. Valitsee korostetun langattoman moduulin tai poistaa valinnan. Yhdistä kaikki valitut moduulit laitteeseen ja lopeta haku pitämällä painiketta painettuna sekunnin ajan. [2] Korostaa seuraavan näytössä näkyvän langattoman moduulin. [2] Käynnistää radion ja aloittaa moduulien haun. Näyttöön tulee symboli, kun radio on käytössä. Sammuttaa radion. [2] [1] Toiminto pysyy vaihto- tai tasavirtatilassa, vaikka toimintokytkin käännettäisiin välillä toiseen asentoon ja toiminto otettaisiin välillä pois käytöstä. [2] Tätä painiketta käytetään, kun laitteesta muodostetaan yhteys langattomaan moduuliin. Lisätietoja on kohdassa Moduulien hakeminen. 12

21 Wireless Multimeter Vaihtovirran nollasyötekäytös ja True-rms-mittarit Vaihtovirran nollasyötekäytös ja Truerms-mittarit Tavallisilla mittareilla voi mitata tarkasti ainoastaan puhtaita siniaaltoja. True-rms-mittarilla voi mitata tarkasti myös säröytyneitä aaltomuotoja. Mittausten tekeminen laskevalla True-rms-muuntimella edellyttää vähimmäistulojännitettä. Tämän vähimmäistulojännitteen takia True-rms-mittarin tekniset tiedot pätevät vain välillä % alueesta. On normaalia, että True-rms-mittari näyttää nollasta eroavia lukuja, kun mittausjohdot ovat avoinna tai kytkettyinä oikosulkuun. Tämä ei vaikuta vaihtovirtamittausten tarkkuuteen signaaleissa, jotka ovat yli 1 % alueesta. Määrittämättömät syöttötasot alhaisimmissa alueissa ovat seuraavat: Vaihtojännite on alle 1 % arvosta 600 mv AC tai 6 mv AC. Vaihtovirta on alle 5 % arvosta 60 ma AC tai 3 ma AC. Perusmittaukset Varoitus Katkaise virta ja pura lataus kaikista korkeajännitteisistä kondensaattoreista ennen vastuksen, virransyötön, kapasitanssin tai diodiliitoksen mittausta. Näin vältetään sähköiskut, tulipalot ja henkilövahingot. Laitteen perusmittaukset on esitelty seuraavien sivujen kuvissa. Liittäessäsi mittausjohtoja piiriin tai laitteeseen yhdistä yhteinen mittausjohto (COM) ennen jännitteistä johtoa. Irrottaessasi mittausjohtoja irrota jännitteinen johto ennen yhteistä mittausjohtoa. Vaihto- ja tasajännitemittaus Jännitealueet ovat seuraavat: 600,0 mv, 6,000 V, 60,00 V, 600,0 V, ja 1000 V. Voit valita 600,0 mv:n tasatai vaihtovirta-alueen kääntämällä toimintokytkimen asentoon. Voit vaihtaa DC- ja AC-millivolttien välillä painikkeella. Mittaa vaihto- tai tasajännite kuvan 1 mukaisesti. 13

22 CNX 3000 Käyttöohje Vaihtovirta-V Tasavirta-V DC, millivoltit Kuva 1. Vaihto- ja tasajännitteen mittaus hab002.eps 14

23 Wireless Multimeter Perusmittaukset Volttien ja hertsien suhde Laite näyttää AC-signaalien volttien ja taajuuden välisen suhteen. Näet volttien ja hertsien välisen suhteen käyttämällä kuvan 2 mukaisia asetuksia. Kun voltit/hz-toiminto on käytössä, jännitteen alueen valinta on manuaalisessa tilassa. Jos jännite ylittää alueen, näyttöön tulee teksti OL. Jos jännite putoaa alle 5 %:iin alueesta, näytössä näkyvä arvo voi olla virheellinen. Voit mitata voltit/hertsit käyttämällä kuvan 2 mukaisia asetuksia. Volttia/Hz x 2 Volttia/Hz Kuva 2. Volttien ja hertsien suhde hab011.eps 15

24 CNX 3000 Käyttöohje Vastuksen mittaus Varoitus Katkaise virta ja pura lataus kaikista korkeajännitteisistä kondensaattoreista ennen vastuksen, virransyötön, kapasitanssin tai diodiliitoksen mittausta. Näin vältetään sähköiskut, tulipalot ja henkilövahingot. Laite lähettää vastusmittauksen aikana pienen virran piirin läpi. Koska virta kulkee kaikkia mahdollisia reittejä pitkin mittapäästä toiseen, mittarin lukema on kaikkien mittapäiden välisten etenemisreittien kokonaisvastus. Vastusalueet ovat 600,0 Ω, 6,000 kω, 60,00 kω, 600,0 kω, 6,000 MΩ ja 50,00 MΩ. Voit mitata vastuksen käyttämällä kuvan 3 mukaisia asetuksia. Kuva 3. Vastusmittaukset gxr003.eps 16

25 Wireless Multimeter Perusmittaukset Kapasitanssimittaukset. Varoitus Katkaise virta ja pura lataus kaikista korkeajännitteisistä kondensaattoreista ennen vastuksen, virransyötön, kapasitanssin tai diodiliitoksen mittausta. Näin vältetään sähköiskut, tulipalot ja henkilövahingot. Kapasitanssialueet ovat 1000 nf, 10,00 μf, 100,0 μf ja 9999 μf. Voit mitata kapasitanssin kuvan 4 mukaisella tavalla. Kuva 4. Kapasitanssin mittaaminen gxr004.eps 17

26 CNX 3000 Käyttöohje Jatkuvuustesti Varoitus Katkaise virta ja pura lataus kaikista korkeajännitteisistä kondensaattoreista ennen vastuksen, virransyötön, kapasitanssin tai diodiliitoksen mittausta. Näin vältetään sähköiskut, tulipalot ja henkilövahingot. Jatkuvuustestissä mittari antaa äänimerkin, kun se havaitsee suljetun piirin. Äänimerkin ansiosta voit tehdä jatkuvuustestin ilman, että sinun on katsottava näyttöä. Aseta tuote jatkuvuustestiä varten kuvan 5 opastamalla tavalla. Kuva 5. Jatkuvuustestit gxr005.eps 18

27 Wireless Multimeter Perusmittaukset Vaihto- tai tasavirran mittaus Varoitus Sähköiskujen tai henkilövahinkojen estäminen: Mitattaessa virtaa sammuta piirin virta ennen laitteen kytkemistä piiriin. Kytke laite piiriin sarjaan. Rajoita toimenpide määriteltyyn mittauskategoriaan, jännitteeseen tai ampeeriarvoon. Varotoimi Voit välttää mittarin tai koestettavan laitteen vauriot seuraavasti: Tee sulaketesti ennen virran mittaamista. Katso kohta Sulaketesti. Käytä kaikkiin mittauksiin oikeita napoja, toimintoja ja asteikkoja. Älä aseta antureita piirin tai komponentin poikki (rinnan sen kanssa), kun mittausjohdot on kytketty virtanapoihin. Kytke piiristä virta, katkaise piiri, kytke laite sarjaan ja kytke piiriin virta. Virta-alueet ovat 60,00 ma ja 400,0 ma. Voit mitata tasaja vaihtovirran kuvan 6 osoittamalla tavalla. Voit vaihtaa AC- ja DC-milliampeereista toiseen -painikkeella. 19

28 CNX 3000 Käyttöohje DC Kuva 6. Vaihto- ja tasavirran mittaus gxr007.eps 20

29 Wireless Multimeter Perusmittaukset Dioditesti Varoitus Katkaise virta ja pura lataus kaikista korkeajännitteisistä kondensaattoreista ennen vastuksen, virransyötön, kapasitanssin tai diodiliitoksen mittausta. Näin vältetään sähköiskut, tulipalot ja henkilövahingot. Dioditestin avulla voit tarkastaa diodeja, transistoreja, puolijohdeohjattuja tasasuuntaajia (SCR) ja muita puolijohdelaitteita. Toiminto lähettää virran puolijohdinliitoksen poikki ja mittaa jännitehävikin liitoksessa. Hyvä liitos pudottaa jännitettä 0,5...0,8 V. Voit tehdä piiristä irrotetulle diodille dioditestin kytkemällä laitteen kuvassa 7 osoitetulla tavalla. Puolijohdekomponenttien myötäsuuntaisissa mittauksissa kytke punainen mittausjohto komponentin positiiviseen napaan ja musta mittausjohto negatiiviseen. Piirissä hyvän diodin myötäsuuntamittaus on 0,5...0,8 V. Estosuuntainen mittaus sisältää muiden anturien välisten reittien vastukset. Jos diodi on hyvä (< 0,85 V), kuuluu lyhyt äänimerkki. Jos mittausarvo on 0,100 V tai mittauksessa syntyy oikosulku, kuuluu jatkuva äänimerkki. Näytössä näkyy OL, jos diodi on auki. 21

30 CNX 3000 Käyttöohje Ehjä diodi Myötäesijännite Ehjä diodi Estoesijännite Viallinen diodi Viallinen diodi AVOIN 1 PIIPPAUS ja oikosulku Kuva 7. Dioditesti hab006.eps 22

31 Wireless Multimeter Perusmittaukset Taajuusmittaukset Taajuusmittauksessa laite laskee, montako kertaa sekunnissa vaihtojännite- tai vaihtovirtasignaali ohittaa kynnysarvon. Laite asettuu automaattisesti johonkin seuraavista neljästä taajuusalueesta: 99,99 Hz, 999,9 Hz, 9,999 khz tai 99,99 khz. Alla on vinkkejä taajuusmittauksesta. Jos mittausarvo on 0 Hz tai epävakaa, syöttösignaali saattaa olla liipaisutason alapuolella tai sen lähellä. Matalampi alue lisää laitteen herkkyyttä ja voi tavallisesti korjata nämä ongelmat. Vääristynyt syöttösignaali voi näyttää tavallista korkeampaa taajuusarvoa. Vääristymien vuoksi taajuuslaskuri voi laskea useita liipaisuja. Suurempi jänniteasteikko pienentää syöttöherkkyyttä ja voi korjata tämän ongelman. Yleensä oikea taajuus on alhaisin mittarin näyttämä taajuus. Aseta laite taajuusmittausta varten kuvan 8 mukaisesti. 23

32 CNX 3000 Käyttöohje Vaihtovirta-/tasavirtajännitteen taajuus Vaihtovirran taajuus Hz x 2 Hz Kuva 8. Taajuuden mittaaminen hab008.eps 24

33 Wireless Multimeter Etäkäyttö Etäkäyttö Laite käyttää matalatehoista langatonta tekniikkaa. Laitteessa voi näkyä enintään kolmen CNX 3000 Series Wireless Module -laitteen mittaukset. Yksi langattomista moduuleista voi olla 3000 Wireless Multimeter. Laitteella ei voi ohjata muita digitaalisia yleismittareita tai moduuleita. Langaton radio ei haittaa laitteen mittauksia. Radiotaajuustiedot Huomautus Langattomaan 2,4 GHz radioon tehdyt muutokset, joita Fluke Corporation ei ole erikseen hyväksynyt, voivat mitätöidä laitteen käyttöoikeuden. Tämä laite noudattaa FCC-sääntöjen osaa 15. Laitteen käyttöä koskee kaksi ehtoa: (1) Tämä laite ei saa aiheuttaa häiriöitä, ja (2) tämän laitteen on kestettävä kaikki häiriöt, mukaan lukien häiriöt, jotka voivat saada sen toimimaan ei-toivotulla tavalla. Luokan B digitaalinen laite: Digitaalinen laite, jota markkinoidaan käytettäväksi asuinympäristössä sulkematta pois käyttöä kaupallisessa ja teollisessa ympäristössä sekä liikeympäristössä. Tällaisia laitteita ovat esimerkiksi henkilökohtaiset tietokoneet, laskimet ja vastaavat sähkölaitteet, joita markkinoidaan yleiseen käyttöön. Mittari on testattu ja sen on todettu noudattavan luokan B digitaalisten laitteiden rajoituksia, FCC-sääntöjen osan 15 mukaisesti. Näiden rajoitusten tarkoitus on suojata haitallisilta häiriöiltä asuinympäristössä. Tämä laite luo, käyttää ja voi säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa radioviestinnälle haitallisia häiriöitä. Ei kuitenkaan voida taata, että häiriöitä ei synny tietyissä kokoonpanoissa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiolähetyksiin, mikä voidaan määrittää kytkemällä laite välillä pois käytöstä, käyttäjää kehotetaan yrittämään korjata tilanne jollain seuraavista keinoista: Suuntaa vastaanottoantenni uudelleen tai siirrä sitä. Kasvata laitteen ja vastaanottimen välimatkaa. Pyydä jälleenmyyjältä ja kokeneelta radio/televisioasentajalta apua. Radion sertifiointinumeron edessä oleva termi "IC:" merkitsee ainoastaan sitä, että laite noudattaa Industry of Canadan teknisiä vaatimuksia. 25

34 CNX 3000 Käyttöohje Moduulien hakeminen Tässä käyttöoppaassa termillä "haku" tarkoitetaan toimenpidettä, jossa laitteen avulla etsitään CNX sarjan langattomien moduulien lähettämiä radiosignaaleja. Termi "yhdistäminen" tarkoittaa sitä, että laite on muodostanut langattoman yhteyden moduuliin. Varmista ennen haun aloittamista, että jokaisen moduulin radio on otettu käyttöön. Jokaisen moduulin näytössä on oltava symboli. kuvaa 9. Siinä näkyvät moduulit, joihin laite on muodostanut yhteyden. Vaikka näytössä näkyy vain kolme moduulia kerrallaan, laite voi tilapäisesti muodostaa yhteyden jopa 10 moduuliin. Huomautus Jotta laite voi muodostaa yhteyden moduuliin haun jälkeen, radio on poistettava käytöstä. Käynnistä radio uudelleen ja aloita moduulien haku. Kun käynnistät laitteen ensimmäisenä, radio ei ole käytössä. Käynnistä radio ja moduulien haku valitsemalla. Näyttöön tulee symboli, kun radio on käytössä. vilkkuu näytössä laitteen etsiessä muiden moduulien radiosignaaleja. Kun laite löytää moduulin, se antaa moduulille tunnusnumeron. Langattomat moduulit saavat tunnusnumeron järjestyksessä yhdestä kymmeneen. Tunnusnumero ja moduulin mallinumero näkyvät laitteen näytössä. Tunnusnumero näkyy myös moduulin näytössä. Kun haku on päättynyt, ei enää vilku näytössä. Huomautus Jos laite ei löydä moduuleita 2 minuutin aikana, radiotoiminto kytkeytyy pois käytöstä. Haun jälkeen kaikkien löydettyjen moduulien numerot näkyvät näytössä mustina harmaalla taustalla. Ks. 26

35 Wireless Multimeter Etäkäyttö Luettelon alussa vilkkuu korostetun moduulin numero. Voit korostaa seuraavan luettelossa olevan moduulin valitsemalla. Laite pysyy moduulin valintatilassa noin 2 minuuttia. Valitse laitteeseen yhdistettävä moduuli seuraavasti: 1. Korosta yhdistettävä moduuli -painikkeella. Huomautus Korostetun moduulin radiopainike ( ) vilkkuu nopeammin. Tämä helpottaa korostetun moduulin tunnistamista. 2. Valitse. Valitun moduulin numero näkyy nyt harmaana mustalla taustalla. Katso kuva Toista vaiheet 1 ja 2 jokaisen laitteeseen yhdistettävän moduulin kohdalla. Laitteeseen voi yhdistää enintään kolme moduulia. 4. Voit odottaa moduulin valinnan päättymistä tai sulkea moduulin valintatilan pitämällä -painiketta painettuna Auto V AC T3000 V3000 Auto V AC T3000 V Pidä painettuna 2 s V AC Auto C Kuva 9. Moduulin yhdistäminen hab013.eps 27

36 CNX 3000 Käyttöohje Kun moduulin valintatila päättyy, kaikki yhdistettäväksi tarkoitetut moduulit tulevat näyttöön. Valitsemattomat moduulit eivät enää näy. Huomautus Jos et valitse moduuleja, kaikki näytössä näkyvät moduulit yhdistetään laitteeseen, kun moduulin valintatila päättyy. Jokaisen liitetyn moduulin moduulinumeron tilalla näkyy moduulin mittaus. Laitteen ja jokaisen siihen yhdistetyn moduulin radiopainike vilkkuu kerran viiden sekunnin aikana. Yhdistämättömien moduulien radiopainike ei vilku. Moduulin, johon näytössä näkyvä mittaus kuuluu, voi tunnistaa yhdistämisen yhteydessä annetun tunnusnumeron perusteella. Etsi moduuli, jonka näytössä näkyy sama tunnusnumero. Moduulin valitseminen luettelosta -painikkeella helpottaa laitteen näytössä näkyvän moduulin tunnistusta silloin, kun moduulin näyttö ei ole näkyvissä. Sen moduulin radiopainike, jonka mittaukset näkyvät laitteen näytössä, ( ) vilkkuu nopeammin. 28

37 Wireless Multimeter Etäkäyttö Moduulin laiteyhteyden katkaiseminen Moduulin laiteyhteyden voi katkaista kolmella tavalla. Sammuta moduuli. Poista moduulin radio käytöstä moduulin - painikkeella. Moduuli pysyy käynnissä ja jatkaa mittauksia. Valitse poistettava moduuli laitteen - painikkeella. Valitse sen jälkeen. Muut moduulit pysyvät yhdistettyinä laitteeseen. Laitteen asettaminen moduulitilaan Voit määrittää laitteen toimimaan moduulina, jolloin sen mittauksia voi tarkastella toisessa digitaalisessa yleismittarissa. Voit asettaa laitteen moduulitilaan seuraavasti: 1. Pidä -painiketta painettuna. 2. Käynnistä laite. 3. Vapauta -painike, kun näyttöön tulee MOD. Huomautus Radio on käytössä aina silloin, kun laite on moduulitilassa. Kun toisen digitaalisen yleismittarin radio on käytössä ja haku käynnistyy, laite löytyy, ja sen näyttöön tulee numero. 29

38 CNX 3000 Käyttöohje Kunnossapito Varoitus Voit välttää sähköiskut ja henkilövahingot seuraavasti: Korjauta mittari valtuutetulla korjaajalla. Älä käytä laitetta, jos suojat on irrotettu tai kotelo on auki. Voit altistua vaaralliselle jännitteelle. Käytä ainoastaan hyväksyttyjä varaosia. 5. Kuivaa kukin napa ilmasuihkulla, jotta vesi pakotetaan ulos navoista. Varoitus Sähköiskun tai henkilövammojen välttämiseksi mittausjohdot ja syöttösignaalit on poistettava ennen pariston tai sulakkeiden vaihtamista. Käytä AINOASTAAN taulukossa 6 lueteltuja varaosia. Näin vältetään tapaturmat ja loukkaantumiset. Poista tulosignaalit ennen laitteen puhdistusta. Yleinen kunnossapito Pyyhi kotelo kostealla liinalla ja miedolla pesuaineella. Älä käytä liuottimia tai pesuaineita, jotka sisältävät hankaavia aineita. Napoihin joutunut lika ja kosteus voi antaa mittauksessa vääriä arvoja. Puhdista navat seuraavasti: 1. Katkaise virta mittarista ja irrota kaikki mittausjohdot. 2. Ravista navoista kaikki mahdollinen lika. 3. Kastele puhdas pumpulipuikko miedolla pesuaineella ja vedellä. 4. Pyyhi jokainen napa pumpulipuikolla. 30

39 Wireless Multimeter Sulaketesti Sulaketesti Sulaketestin suorittaminen: 1. Käännä toimintokytkin asentoon. 2. Kytke mittausjohdot -pistokkeeseen kuvan 10 mukaisesti. 3. Kosketa mittausjohdon toisella päällä ma-pistoketta. Toimivan sulakkeen vastus on enintään 12 Ω. Vaihda sulake, jos vastus on tätä suurempi tai jos näyttöön tulee OL. 440 ma <12 OK OK gxr009.eps Kuvat 10. Sulaketesti 31

40 CNX 3000 Käyttöohje Pariston ja sulakkeen vaihtaminen Varoitus Sähköiskujen tai henkilövahinkojen estäminen: Vaihda palanut sulake täsmälleen samanlaiseen, jotta laitteessa on jatkuva suoja valokaaria vastaan. Käytä ainoastaan hyväksyttyjä vaihtosulakkeita. Poista paristot laitteesta, jos sitä ei käytetä pitkään aikaan tai sitä säilytetään yli 50 C:ssa. Jos paristoja ei poisteta, ne saattavat vuotaa ja vaurioittaa laitetta. Korjaa laite ennen käyttöä, jos paristo vuotaa. Vältä paristojen vuotaminen tarkistamalla, että navat on kytketty oikein. Paristot sisältävät vaarallisia kemikaaleja, jotka voivat aiheuttaa palovammoja tai räjähtää. Jos altistut kemikaaleille, puhdista alue vedellä ja hakeudu lääkäriin. Vaihda paristot seuraavasti: 1. Katkaise laitteesta virta ja irrota kaikki mittausjohdot. 2. Nosta tuki ylös kuvan 11 mukaisesti. 3. Käännä paristotilan kannen salpaa, kunnes lukittusymboli ( ) on kohdakkain nuolen kanssa. 4. Nosta paristotilan kansi irti. 5. Poista kolme AA-paristoa ja vaihda ne uusiin. Aseta paristot oikein päin. 6. Asenna paristotilan kansi paikoilleen. 7. Käännä paristotilan kannen salpaa, kunnes lukittusymboli ( ) on kohdakkain nuolen kanssa. Vaihda sulake seuraavasti: 1. Katkaise laitteesta virta ja irrota kaikki mittausjohdot. 2. Irrota kuusi ruuvia kotelon pohjasta kuvan 11 mukaisesti. 3. Irrota kotelon alaosa ja kansi toisistaan. 4. Poista sulake pidikkeestään ja vaihda se 440 ma:n, 1000 V:n nopeaan sulakkeeseen, jonka pienin keskeytysluokitus on A. Käytä vain Fluken osanumeroa Kokoa laite toistamalla yllä kuvatut vaiheet päinvastaisessa järjestyksessä. 32

41 Wireless Multimeter Pariston ja sulakkeen vaihtaminen Kuva 11. Pariston ja sulakkeen vaihto gxr010.eps 33

42 CNX 3000 Käyttöohje Huolto ja varaosat Jos laite menee epäkuntoon, vaihda paristot ja tee sulaketesti. Lue tämä käyttöopas, jotta voit varmistaa, että mittaria käytetään oikein. Varaosat ja lisävarusteet näkyvät taulukossa 6 ja kuvassa 12. Jos haluat tilata varaosia tai lisälaitteita, katso kohta Yhteydenotto Flukeen. Taulukko 6. Varaosat Kuvaus Määrä Fluken malli- tai osa-numero Sulake, 440 ma, 1000 V Paristo, AA 1,5 V Paristotilan luukku (sisältää tuen) Tiiviste, paristoluukku Koestusjohdinsarja 1 TL175 Hauenleukapuristin, musta 1 Hauenleukapuristin, punainen 1 AC175 CNX 3000 DMM -pikaopas CNX 3000 DMM -turvaohjeet Käytä turvallisuuden vuoksi ainoastaan tarkalleen mainittuja osia. 34

43 Wireless Multimeter Huolto ja varaosat Paristotilan kansi CNX 3000 DMM Pikaopas Akku AA x 1,5 V TL175 Koestusjohdinsarja CNX 3000 DMM Turvaohjeet Sulake 440 ma 1000 V, Fast AC175 Kierteelliset hauenleuat Kuva 12. Varaosat hab012.eps 35

44 CNX 3000 Käyttöohje Taulukko 7. Lisävarusteet Osa Kuvaus TPAK FLK-CNX A3000 FLK-CNX I3000 FLK-CNX T3000 FLK-CNX V3000 FLK-CNX PC3000 FLK-CNX C3000 FLK-CNX C3001 FLK-CNX C3002 FLK-CNX C3003 Magneettinen ToolPak-ripustin CNX a3000 -pihtimittarimoduuli mittaa vaihtovirran 400 ampeeriin asti. CNX i3000 Flex -virtapihti mittaa vaihtovirran 2500 ampeeriin asti. CNX t3000 -lämpötilamoduuli mittaa K-tyypin termoparilla -200 C C:n lämpötilat. CNX v3000 -jännitemoduuli mittaa vaihtojännitteen arvoon 1000 V AC asti. Langaton CNX pc3000 -tietokonesovitin. Laadukas työkalulaukku, jossa kantohihna. Moduulin kotelo. Digitaalisen yleismittarin kotelo. 3-lokeroinen kotelo. 36

45 Tekniset tiedot Enimmäisjännite liittimen ja maadoituksen välissä: 1000 V tasavirtaa tai vaihtovirtaa RMS Wireless Multimeter Tekniset tiedot Sulakesuojaus ma-tuloliitännöille... 0,44 A (44/100 A, 440 ma), 1000 V NOPEA sulake, vain Fluken määrittämä osa Nestekidenäyttö Virkistystaajuus... 4/sekunti Voltit, ampeerit, ohmit lukemaa Taajuus lukemaa Kapasitanssi lukemaa Pariston tyyppi... Kolme AA-alkaliparistoa, NEDA 15A IEC LR6 Pariston käyttöikä... Vähintään 250 tuntia. Lämpötila Käyttö C...50 C Säilytys C...60 C Suhteellinen kosteus % (0 C...35 C), % (35 C...40 C), % (45 C...50 C) Korkeus Käyttö m Säilytys m Lämpötilakerroin... 0,1 x (määritetty tarkkuus)// C (<18 C tai >28 C) Turvastandardit US ANSI... ANSI/ISA / ( ): 3. versio CSA... CAN/CSA-C22.2 No : 3. versio UL... UL : 3. versio CE_merkintä... IEC/EN :

46 CNX 3000 Käyttöohje Langaton taajuus... 2,4 GHz:n ISM-alue, 20 metrin kantomatka Koko (K x L x P)... 4,75 x 9,3 x 20,7 cm (1,87 x 3,68 x 8,14 tuumaa) Paino... 17,2 oz (487,5 g) EMI, RFI, EMC, RF... EN :2006, EN :2006. ETSI EN V1.7.1:2006, ETSI EN V1.8.1:2008, FCC-osa 15 jaos C osat , , , FCCID : T68-FWCS IC:6627A-FWCS Yksityiskohtaiset erittelyt Kaikille erittelyille: Tarkkuus on määritetty 1 vuoden ajaksi kalibroinnin jälkeen, käyttölämpötiloissa 18 C...28 C, suhteellisen kosteuden ollessa %. Täsmällisyysmerkinnät ovat muotoa ±([% lukemasta] + [viimeisten merkittävien numeroiden määrä]). Vaihtovirtajännite Asteikko [1] 600,0 mv 0,1 mv 6,000 V 0,001 V 60,00 V 0,01 V 600,0 V 0,1 V V 1 V Erottelukyky Tarkkuus [2][3][4] Hz 500 Hz...1 khz 1,0 % + 3 2,0 % + 3 [1] Kaikki AC-jännitealueet määritetään 1 %:n alueesta100 %:n alueeseen. [2] Huippukerroin lukemalla, pienentyen lineaarisesti arvoon 1,5 täydellä asteikolla. [3] Lisää ei-sinisille aaltomuodoille, -(2 %:n lukema + 2 %:n täysnäyttämä) normaali, huippukertoimille korkeintaan 3. [4] Älä ylitä arvoa 10 7 V-Hz 38

47 Wireless Multimeter Tekniset tiedot Tasajännite, jatkuvuus, vastus, dioditesti ja kapasitanssi Toiminto Asteikko Erottelukyky Tarkkuus 600,0 mv 0,1 mv 0,09 % + 2 Ω 6,000 V 0,001 V 60,00 V 0,01 V 0,09 % ,0 V 0,1 V V 1 V 0,15 % Ω 1 Ω Mittari antaa äänimerkin <25 Ω:ssa, laite tunnistaa 250 μs :n tai sitä pitemmät katkot ja oikosulut. 600,0 Ω 0,1 Ω 0,5 % + 2 6,000 kω 0,001 kω 60,00 kω 0,01 kω 60,00 kω 0,1 kω 600,0 kω 0,001 MΩ 0,5 % ,00 MΩ 0,01 MΩ 1,5 % + 3 Dioditesti 2,000 V 0,001 V 1 % nf 1 nf 10,00 μf 0.01 μf 100,0 μf 0,1 μf 1,2 % μf [1] 1 μf 10 % tyypillinen [1] Mittausalueella 9999 μf mittauksissa 1000 μf:iin saakka mittaustarkkuus on 1,2 %

48 CNX 3000 Käyttöohje Vaihto- ja tasavirta Toiminto Asteikko [1] Erottelukyky Tarkkuus (45 Hz...1 khz) [2] 60,00 ma 0,01 ma 400,0 ma [3] 0,1 ma 60,00 ma 0,01 ma 400,0 ma [3] 0,1 ma [1] Kaikki vaihtovirta-alueet määritetään 5 %:n alueesta 100 %:n alueeseen. [2] Kuormitusjännite, tulo (tyypillinen): 400 ma:n tulojännite 2 mv/ma. [3] 400,0 ma tarkkuus määritetty 600 ma:n ylikuormitukseen saakka. 1,5 % + 3 0,5 % + 3 Taajuus Asteikko Erottelukyky Tarkkuus [1] 99,99 Hz 0,01 Hz 999,9 Hz 0,1 Hz 9,999 khz 0,001 khz 99,99 khz 0,01 khz 0,1 % + 1 [1] Taajuus on määritetty 99,99 khz:iin asti voltteina ja 10 khz:iin asti ampeereina. 40

49 Taajuuslaskimen herkkyys Tyypillinen [1] [2] Syötön mittausalue herkkyys (RMS-siniaalto) Wireless Multimeter Tekniset tiedot Hz 45 Hz...10 khz khz khz khz 6 V 0,5 V 0,6 V 1,0 V 2,8 V Määrittelemätön [3] 60 V 5 V 3,8 V 4,1 V 5,6 V 9,6 V 600 V 50 V 36 V 39 V 50 V 58 V 1000 V 500 V 300 V 320 V 380 V Ei sovellu 6 V 0,5 V 0,75 V 1,4 V 4,0 V Määrittelemätön [3] 60 V 4 V 3,8 V 4,3 V 6,6 V 13 V 600 V 40 V 36 V 39 V 45 V 58 V 1000 V 500 V 300 V 320 V 380 V Ei sovellu 60,00 ma 5 ma 4 ma Ei sovellu Ei sovellu Ei sovellu 400,0 ma 5 ma 4 ma Ei sovellu Ei sovellu Ei sovellu [1] Maksimisyöttö eritellylle tarkkuudelle = 10 X alue tai 1000 V. [2] Amplitudi ja häiriöt matalilla taajuuksilla voivat ylittää taajuuden tarkkuutta koskevat arvot. [3] Määrittelemätön mutta käyttökelpoinen signaalien laadun ja amplitudin mukaan. [4] ma- ja A-alueilla taajuusmittaukset on määritetty arvoon 10 khz. 41

50 CNX 3000 Käyttöohje Syöttöominaisuudet Toiminto Ylikuormitussuoja Nimellinen tuloimpedanssi Yleisen tilan hylkäyssuhde (1 kω epätasapaino) Normaalin tilan hylkäys 1100 V rms > 10 MΩ < 100 pf > 120 db tasavirralla, 50 Hz tai 60 Hz > 60 db/50 Hz tai 60 Hz 1100 V rms > 10 MΩ < 100 pf > 60 db, tasavirralla 60 Hz:iin asti 1100 V rms > 10 MΩ < 100 pf > 120 db tasavirralla, 50 Hz tai 60 Hz > 60 db / 50 Hz tai 60 Hz Avoimen piirin testijännite Täyden asteikon jännite 6 MΩ saakka 50 MΩ Tyypillinen oikosulkuvirta Ω / 1100 V rms < 2,7 V tasavirtaa <0,7 V tasavirtaa < 0,9 V tasavirtaa < 350 μa / 1100 V rms < 2,7 V tasavirtaa 2,000 V dc < 1,1 ma Toiminto Ylikuormitussuoja Ylikuorma ma Sulakkeella, 44/100 A, 1000 V NOPEA sulake 600 ma:n ylikuormitus enintään 2 minuutiksi, vähintään 10 minuutin lepo. MIN MAX -tallennus Toiminto Tasavirtatoiminnot Vaihtovirtatoiminnot Tarkkuus Mittaustoiminnon määritetty tarkkuus, ±12 lukemaa kestoltaan yli 350 ms:n muutoksille. Mittaustoiminnon määritetty tarkkuus, ±40 lukemaa kestoltaan yli 900 ms:n muutoksille. 42
