1 Lexmark Z42 Color Jetprinter TM Käyttöopas Windows 95 - ja Windows 98 - käyttöjärjestelmiin

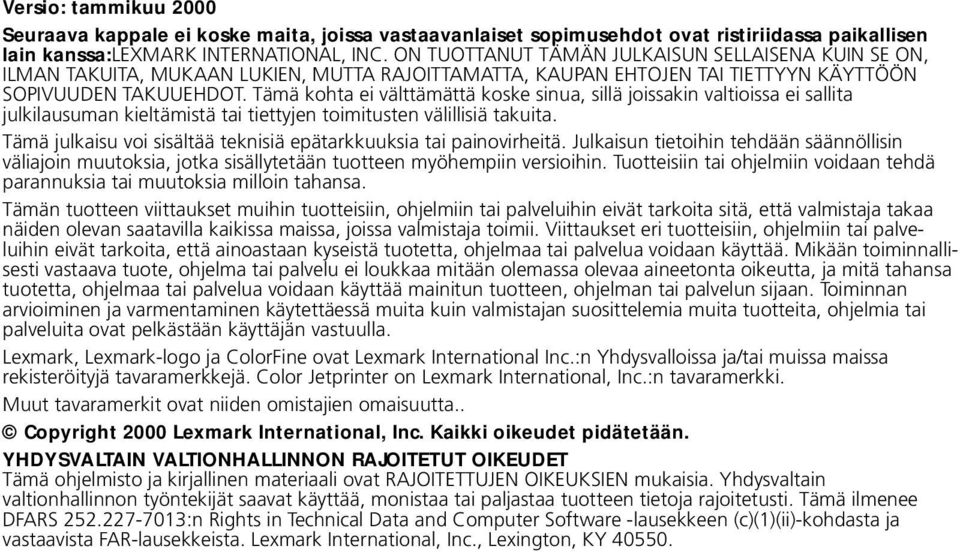

2 Versio: tammikuu 2000 Seuraava kappale ei koske maita, joissa vastaavanlaiset sopimusehdot ovat ristiriidassa paikallisen lain kanssa:lexmark INTERNATIONAL, INC. ON TUOTTANUT TÄMÄN JULKAISUN SELLAISENA KUIN SE ON, ILMAN TAKUITA, MUKAAN LUKIEN, MUTTA RAJOITTAMATTA, KAUPAN EHTOJEN TAI TIETTYYN KÄYTTÖÖN SOPIVUUDEN TAKUUEHDOT. Tämä kohta ei välttämättä koske sinua, sillä joissakin valtioissa ei sallita julkilausuman kieltämistä tai tiettyjen toimitusten välillisiä takuita. Tämä julkaisu voi sisältää teknisiä epätarkkuuksia tai painovirheitä. Julkaisun tietoihin tehdään säännöllisin väliajoin muutoksia, jotka sisällytetään tuotteen myöhempiin versioihin. Tuotteisiin tai ohjelmiin voidaan tehdä parannuksia tai muutoksia milloin tahansa. Tämän tuotteen viittaukset muihin tuotteisiin, ohjelmiin tai palveluihin eivät tarkoita sitä, että valmistaja takaa näiden olevan saatavilla kaikissa maissa, joissa valmistaja toimii. Viittaukset eri tuotteisiin, ohjelmiin tai palveluihin eivät tarkoita, että ainoastaan kyseistä tuotetta, ohjelmaa tai palvelua voidaan käyttää. Mikään toiminnallisesti vastaava tuote, ohjelma tai palvelu ei loukkaa mitään olemassa olevaa aineetonta oikeutta, ja mitä tahansa tuotetta, ohjelmaa tai palvelua voidaan käyttää mainitun tuotteen, ohjelman tai palvelun sijaan. Toiminnan arvioiminen ja varmentaminen käytettäessä muita kuin valmistajan suosittelemia muita tuotteita, ohjelmia tai palveluita ovat pelkästään käyttäjän vastuulla. Lexmark, Lexmark-logo ja ColorFine ovat Lexmark International Inc.:n Yhdysvalloissa ja/tai muissa maissa rekisteröityjä tavaramerkkejä. Color Jetprinter on Lexmark International, Inc.:n tavaramerkki. Muut tavaramerkit ovat niiden omistajien omaisuutta.. Copyright 2000 Lexmark International, Inc. Kaikki oikeudet pidätetään. YHDYSVALTAIN VALTIONHALLINNON RAJOITETUT OIKEUDET Tämä ohjelmisto ja kirjallinen materiaali ovat RAJOITETTUJEN OIKEUKSIEN mukaisia. Yhdysvaltain valtionhallinnon työntekijät saavat käyttää, monistaa tai paljastaa tuotteen tietoja rajoitetusti. Tämä ilmenee DFARS :n Rights in Technical Data and Computer Software -lausekkeen (c)(1)(ii)-kohdasta ja vastaavista FAR-lausekkeista. Lexmark International, Inc., Lexington, KY

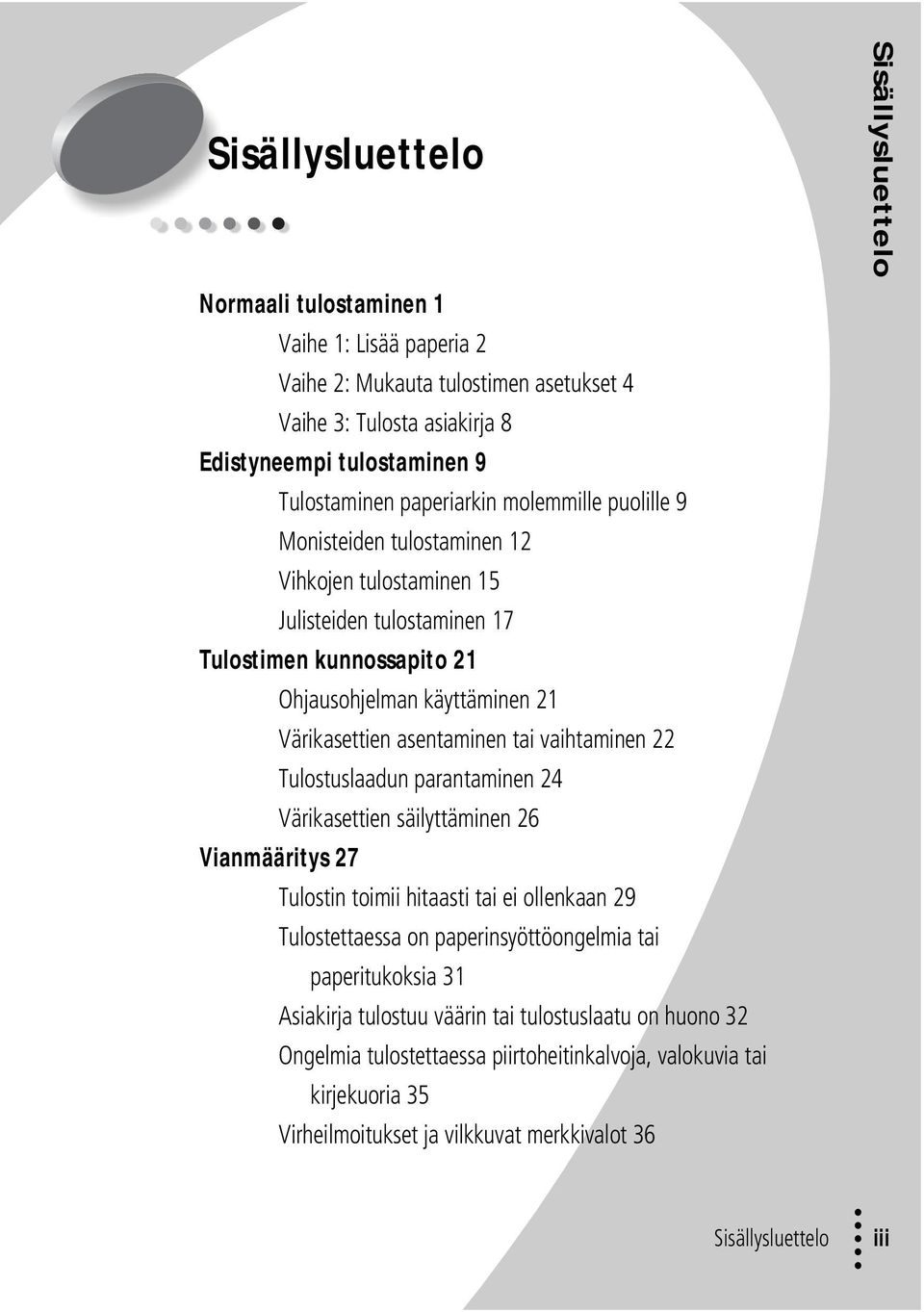

3 Sisällysluettelo Normaali tulostaminen 1 Vaihe 1: Lisää paperia 2 Vaihe 2: Mukauta tulostimen asetukset 4 Vaihe 3: Tulosta asiakirja 8 Edistyneempi tulostaminen 9 Tulostaminen paperiarkin molemmille puolille 9 Monisteiden tulostaminen 12 Vihkojen tulostaminen 15 Julisteiden tulostaminen 17 Tulostimen kunnossapito 21 Ohjausohjelman käyttäminen 21 Värikasettien asentaminen tai vaihtaminen 22 Tulostuslaadun parantaminen 24 Värikasettien säilyttäminen 26 Vianmääritys 27 Tulostin toimii hitaasti tai ei ollenkaan 29 Tulostettaessa on paperinsyöttöongelmia tai paperitukoksia 31 Asiakirja tulostuu väärin tai tulostuslaatu on huono 32 Ongelmia tulostettaessa piirtoheitinkalvoja, valokuvia tai kirjekuoria 35 Virheilmoitukset ja vilkkuvat merkkivalot 36 Sisällysluettelo Sisällysluettelo iii

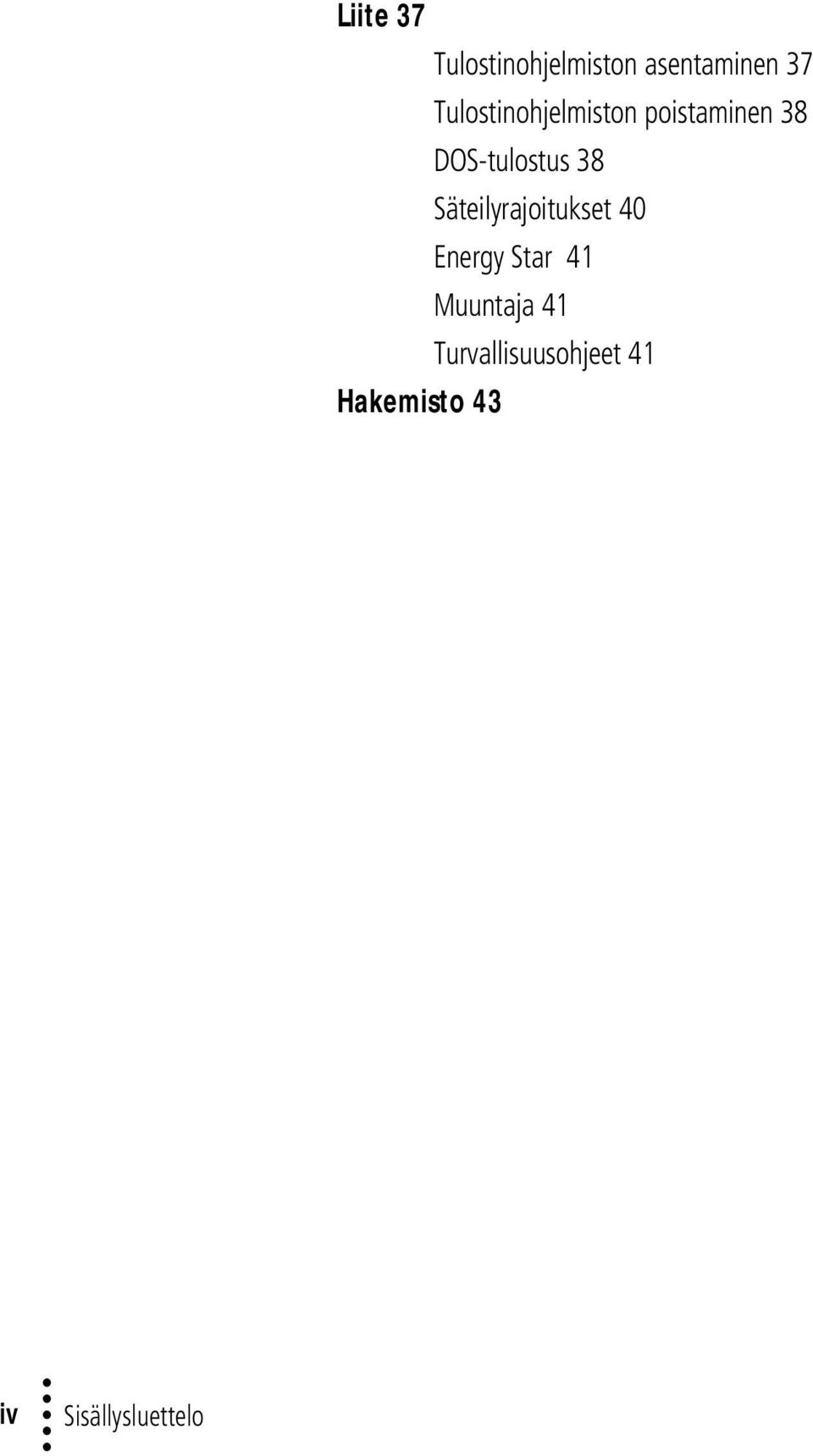

4 Liite 37 Tulostinohjelmiston asentaminen 37 Tulostinohjelmiston poistaminen 38 DOS-tulostus 38 Säteilyrajoitukset 40 Energy Star 41 Muuntaja 41 Turvallisuusohjeet 41 Hakemisto 43 iv Sisällysluettelo

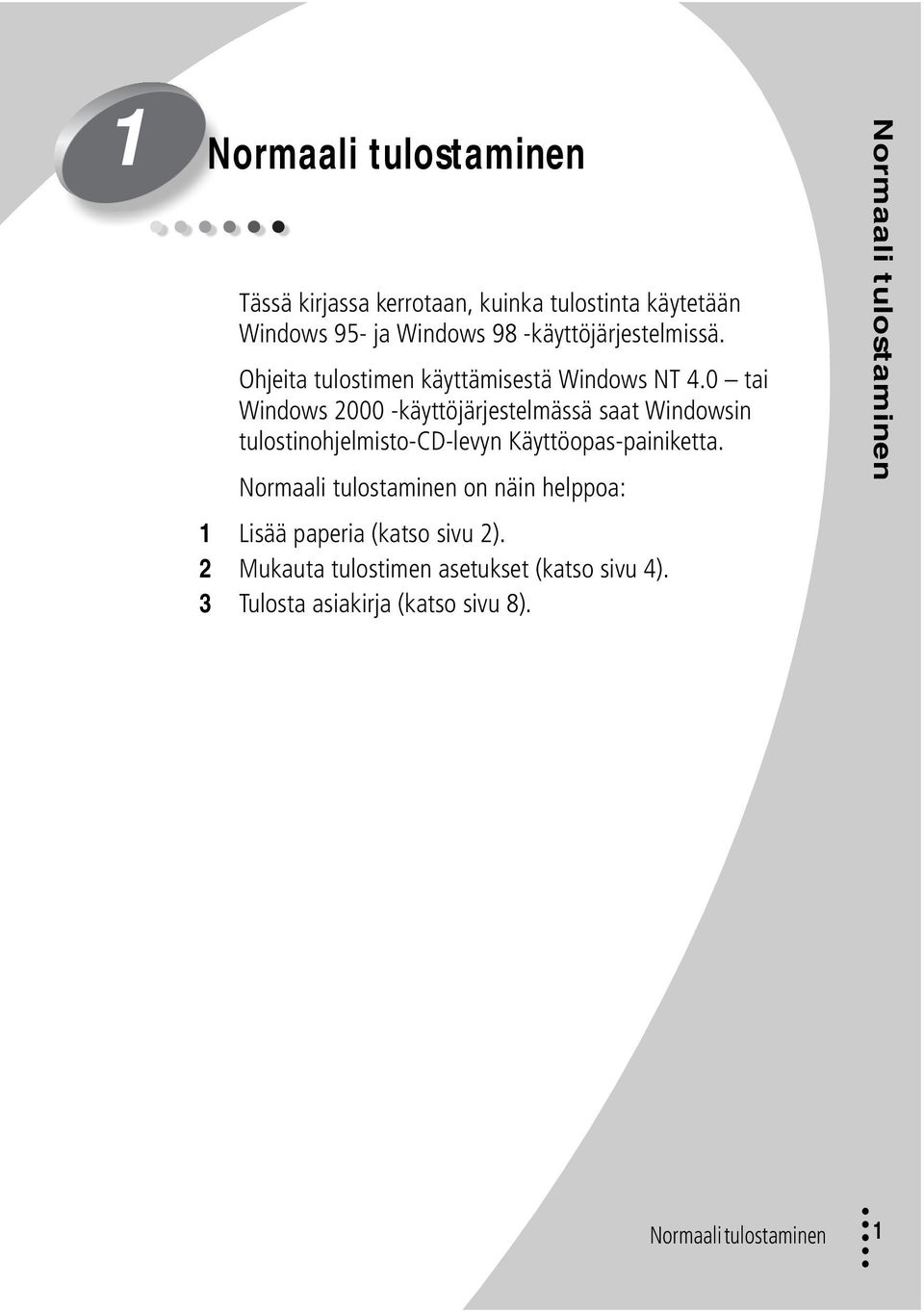

5 1 Normaali tulostaminen Tässä kirjassa kerrotaan, kuinka tulostinta käytetään Windows 95- ja Windows 98 -käyttöjärjestelmissä. Ohjeita tulostimen käyttämisestä Windows NT 4.0 tai Windows käyttöjärjestelmässä saat Windowsin tulostinohjelmisto-cd-levyn Käyttöopas-painiketta. Normaali tulostaminen on näin helppoa: 1 Lisää paperia (katso sivu 2). 2 Mukauta tulostimen asetukset (katso sivu 4). 3 Tulosta asiakirja (katso sivu 8). Normaali tulostaminen Normaali tulostaminen 1

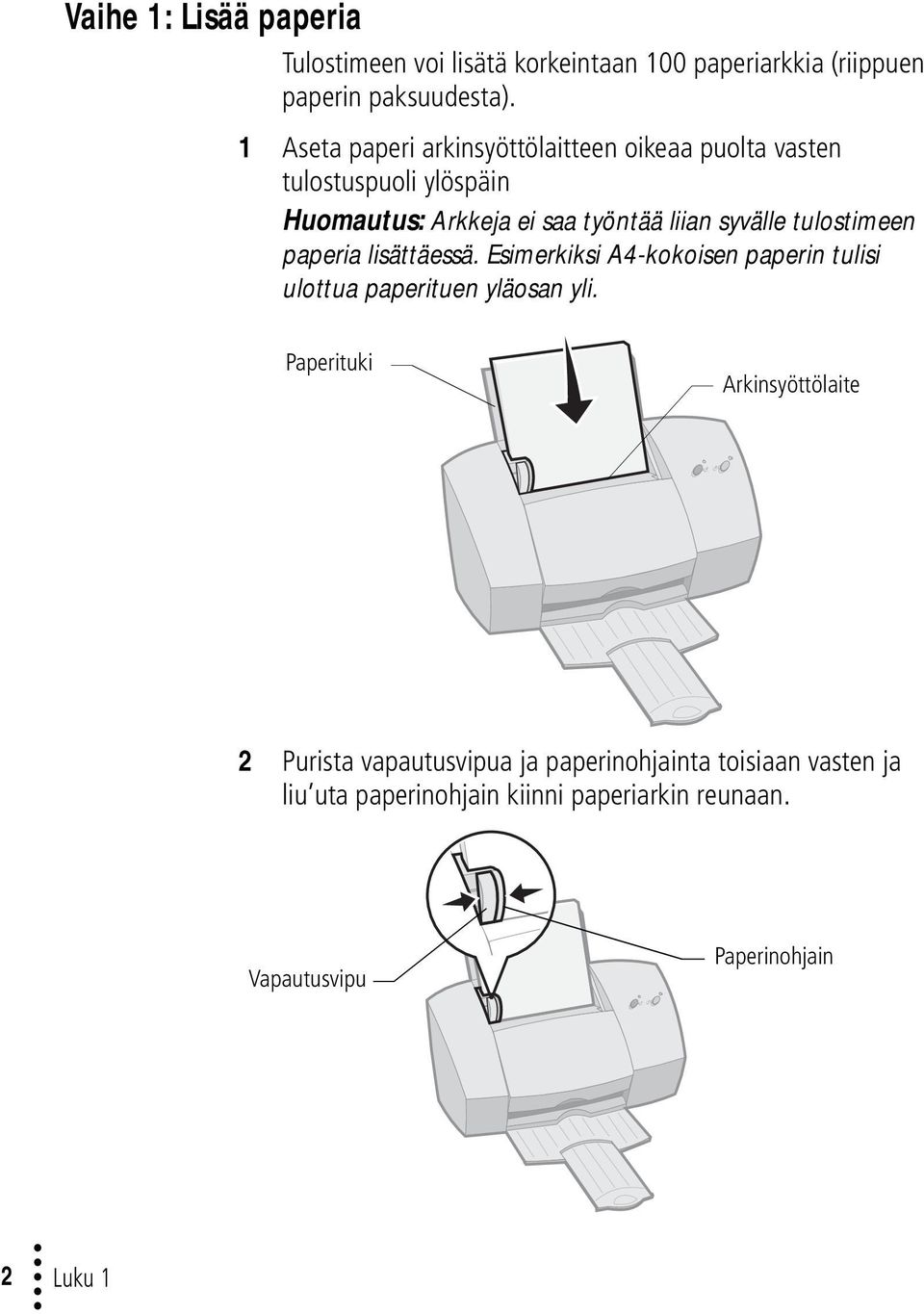

6 Vaihe 1: Lisää paperia Tulostimeen voi lisätä korkeintaan 100 paperiarkkia (riippuen paperin paksuudesta). 1 Aseta paperi arkinsyöttölaitteen oikeaa puolta vasten tulostuspuoli ylöspäin Huomautus: Arkkeja ei saa työntää liian syvälle tulostimeen paperia lisättäessä. Esimerkiksi A4-kokoisen paperin tulisi ulottua paperituen yläosan yli. Paperituki Arkinsyöttölaite 2 Purista vapautusvipua ja paperinohjainta toisiaan vasten ja liu uta paperinohjain kiinni paperiarkin reunaan. Vapautusvipu Paperinohjain 2 Luku 1

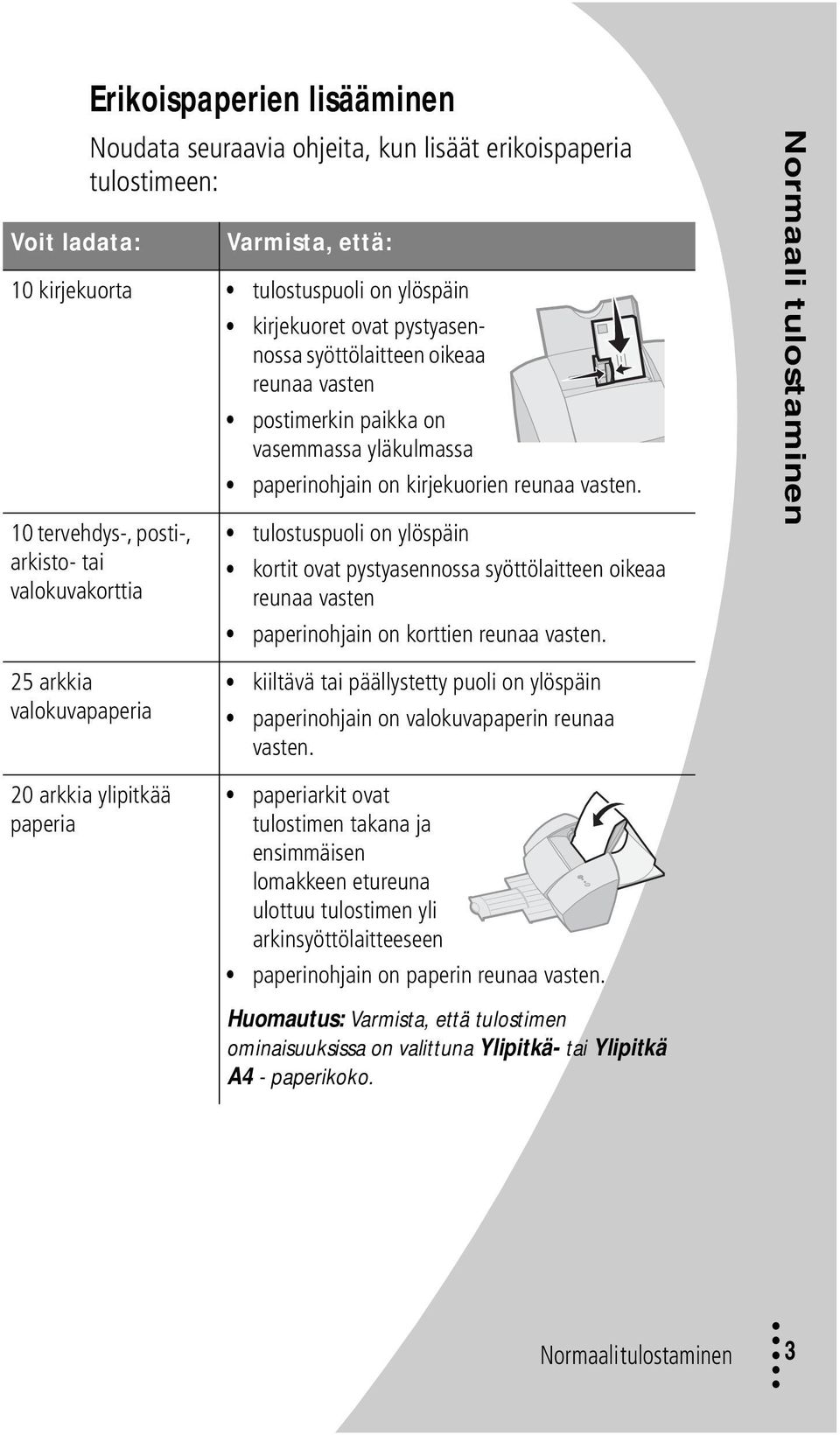

7 Voit ladata: Erikoispaperien lisääminen Noudata seuraavia ohjeita, kun lisäät erikoispaperia tulostimeen: Varmista, että: 10 kirjekuorta tulostuspuoli on ylöspäin kirjekuoret ovat pystyasennossa syöttölaitteen oikeaa reunaa vasten postimerkin paikka on vasemmassa yläkulmassa paperinohjain on kirjekuorien reunaa vasten. 10 tervehdys-, posti-, arkisto- tai valokuvakorttia tulostuspuoli on ylöspäin kortit ovat pystyasennossa syöttölaitteen oikeaa reunaa vasten paperinohjain on korttien reunaa vasten. Normaali tulostaminen 25 arkkia valokuvapaperia 20 arkkia ylipitkää paperia kiiltävä tai päällystetty puoli on ylöspäin paperinohjain on valokuvapaperin reunaa vasten. paperiarkit ovat tulostimen takana ja ensimmäisen lomakkeen etureuna ulottuu tulostimen yli arkinsyöttölaitteeseen paperinohjain on paperin reunaa vasten. Huomautus: Varmista, että tulostimen ominaisuuksissa on valittuna Ylipitkä- tai Ylipitkä A4 - paperikoko. Normaali tulostaminen 3

8 Voit ladata: Varmista, että: 10 piirtoheitinkalvoa piirtoheitinkalvojen karkea pinta on ylöspäin (sileä pinta alaspäin) paperinohjain on piirtoheitinkalvojen reunaa vasten. 100 arkkia mukautetun kokoista paperia 25 silitettävää siirtopaperia tulostuspuoli on ylöspäin paperikoko on seuraavien arvojen mukainen: - leveys: mm 3,0 8,5 tuumaa - pituus: mm 5,0 17,0 tuumaa paperinohjain on paperin reunaa vasten. seuraat pakkauksen ohjeita ladatessasi silitettäviä siirtopapereita paperinohjain on silitettävien siirtokuvien reunaa vasten. Vaihe 2: Mukauta tulostimen asetukset Tulostinohjelmistossa on useita tulostussovelluksia. Yksi näistä sovelluksista on Tulostimen ominaisuudet. Tulostimen ominaisuudet sovelluksessa on neljä välilehteä: Työn viimeistely, Paperi, Asiakirja/laatu ja Lisäasetukset. Kukin välilehti sisältää tulostimen ja sen ohjelmiston toimintaan liittyviä asetuksia. 4 Luku 1

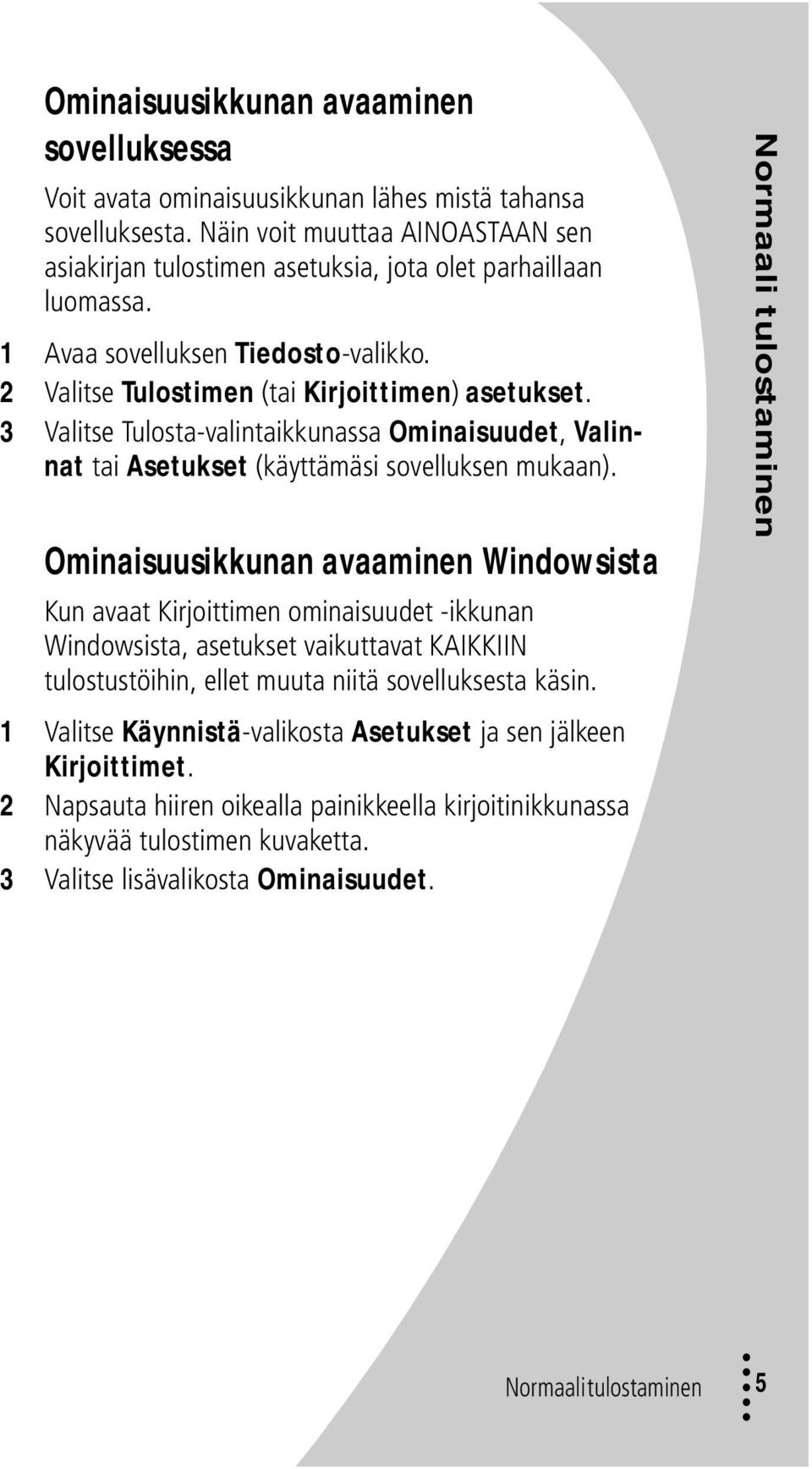

9 Ominaisuusikkunan avaaminen sovelluksessa Voit avata ominaisuusikkunan lähes mistä tahansa sovelluksesta. Näin voit muuttaa AINOASTAAN sen asiakirjan tulostimen asetuksia, jota olet parhaillaan luomassa. 1 Avaa sovelluksen Tiedosto-valikko. 2 Valitse Tulostimen (tai Kirjoittimen) asetukset. 3 Valitse Tulosta-valintaikkunassa Ominaisuudet, Valinnat tai Asetukset (käyttämäsi sovelluksen mukaan). Ominaisuusikkunan avaaminen Windowsista Kun avaat Kirjoittimen ominaisuudet -ikkunan Windowsista, asetukset vaikuttavat KAIKKIIN tulostustöihin, ellet muuta niitä sovelluksesta käsin. 1 Valitse Käynnistä-valikosta Asetukset ja sen jälkeen Kirjoittimet. 2 Napsauta hiiren oikealla painikkeella kirjoitinikkunassa näkyvää tulostimen kuvaketta. 3 Valitse lisävalikosta Ominaisuudet. Normaali tulostaminen Normaali tulostaminen 5

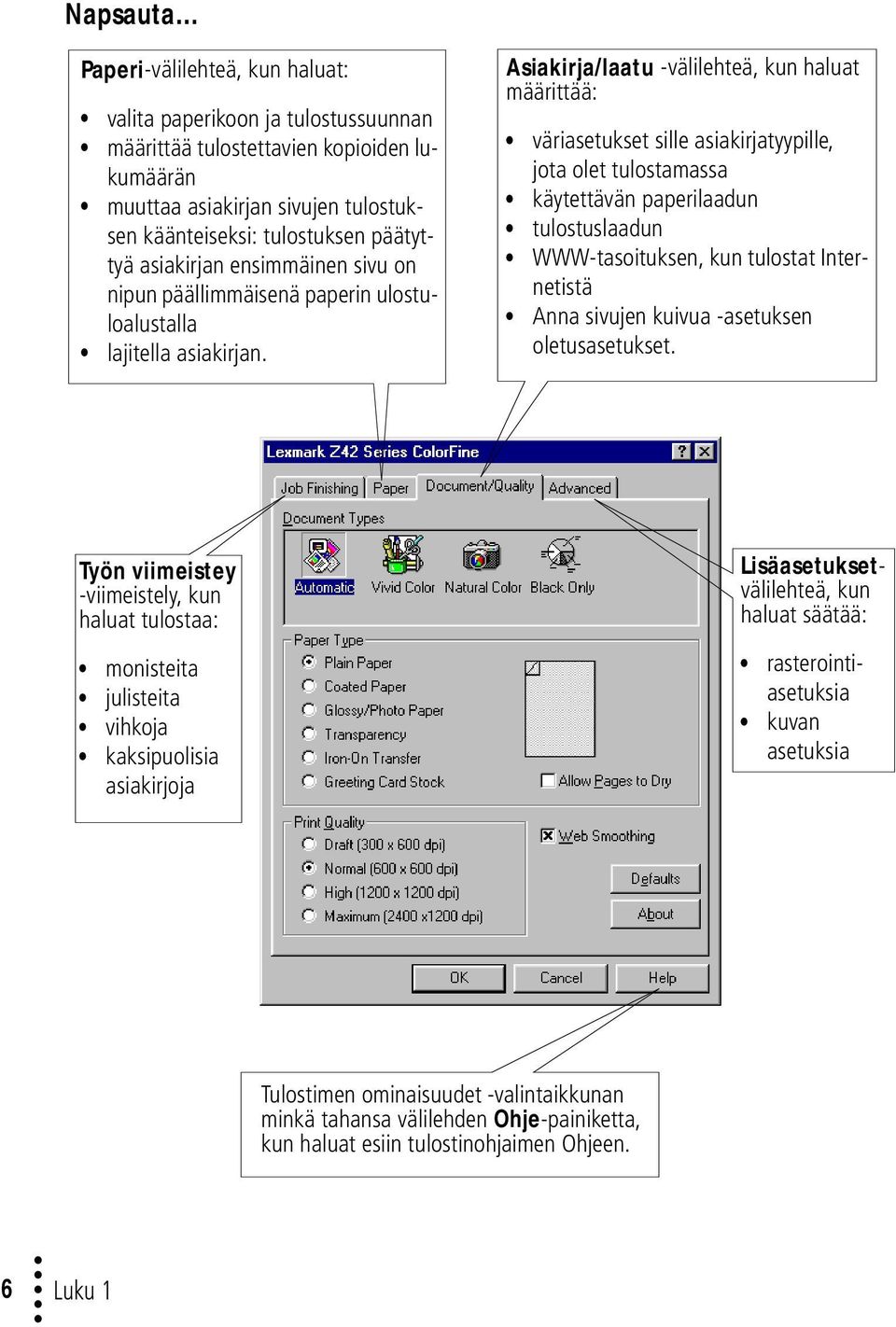

10 Napsauta Paperi-välilehteä, kun haluat: valita paperikoon ja tulostussuunnan määrittää tulostettavien kopioiden lukumäärän muuttaa asiakirjan sivujen tulostuksen käänteiseksi: tulostuksen päätyttyä asiakirjan ensimmäinen sivu on nipun päällimmäisenä paperin ulostuloalustalla lajitella asiakirjan. Asiakirja/laatu -välilehteä, kun haluat määrittää: väriasetukset sille asiakirjatyypille, jota olet tulostamassa käytettävän paperilaadun tulostuslaadun WWW-tasoituksen, kun tulostat Internetistä Anna sivujen kuivua -asetuksen oletusasetukset. Työn viimeistey -viimeistely, kun haluat tulostaa: monisteita julisteita vihkoja kaksipuolisia asiakirjoja Lisäasetuksetvälilehteä, kun haluat säätää: rasterointiasetuksia kuvan asetuksia Tulostimen ominaisuudet -valintaikkunan minkä tahansa välilehden Ohje-painiketta, kun haluat esiin tulostinohjaimen Ohjeen. 6 Luku 1

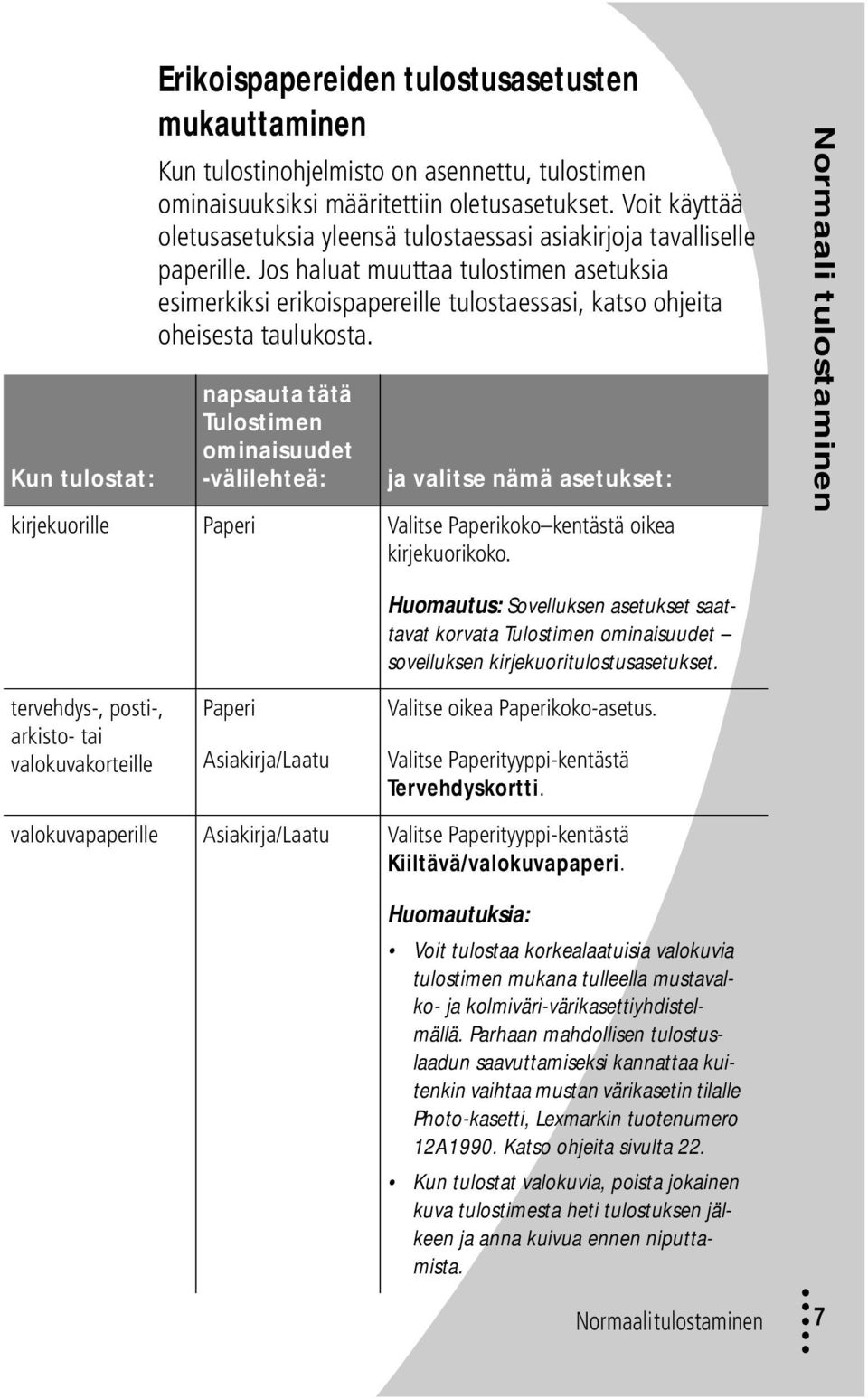

11 Kun tulostat: Erikoispapereiden tulostusasetusten mukauttaminen Kun tulostinohjelmisto on asennettu, tulostimen ominaisuuksiksi määritettiin oletusasetukset. Voit käyttää oletusasetuksia yleensä tulostaessasi asiakirjoja tavalliselle paperille. Jos haluat muuttaa tulostimen asetuksia esimerkiksi erikoispapereille tulostaessasi, katso ohjeita oheisesta taulukosta. napsauta tätä Tulostimen ominaisuudet -välilehteä: ja valitse nämä asetukset: kirjekuorille Paperi Valitse Paperikoko kentästä oikea kirjekuorikoko. Normaali tulostaminen tervehdys-, posti-, arkisto- tai valokuvakorteille Paperi Asiakirja/Laatu Huomautus: Sovelluksen asetukset saattavat korvata Tulostimen ominaisuudet sovelluksen kirjekuoritulostusasetukset. Valitse oikea Paperikoko-asetus. Valitse Paperityyppi-kentästä Tervehdyskortti. valokuvapaperille Asiakirja/Laatu Valitse Paperityyppi-kentästä Kiiltävä/valokuvapaperi. Huomautuksia: Voit tulostaa korkealaatuisia valokuvia tulostimen mukana tulleella mustavalko- ja kolmiväri-värikasettiyhdistelmällä. Parhaan mahdollisen tulostuslaadun saavuttamiseksi kannattaa kuitenkin vaihtaa mustan värikasetin tilalle Photo-kasetti, Lexmarkin tuotenumero 12A1990. Katso ohjeita sivulta 22. Kun tulostat valokuvia, poista jokainen kuva tulostimesta heti tulostuksen jälkeen ja anna kuivua ennen niputtamista. Normaali tulostaminen 7

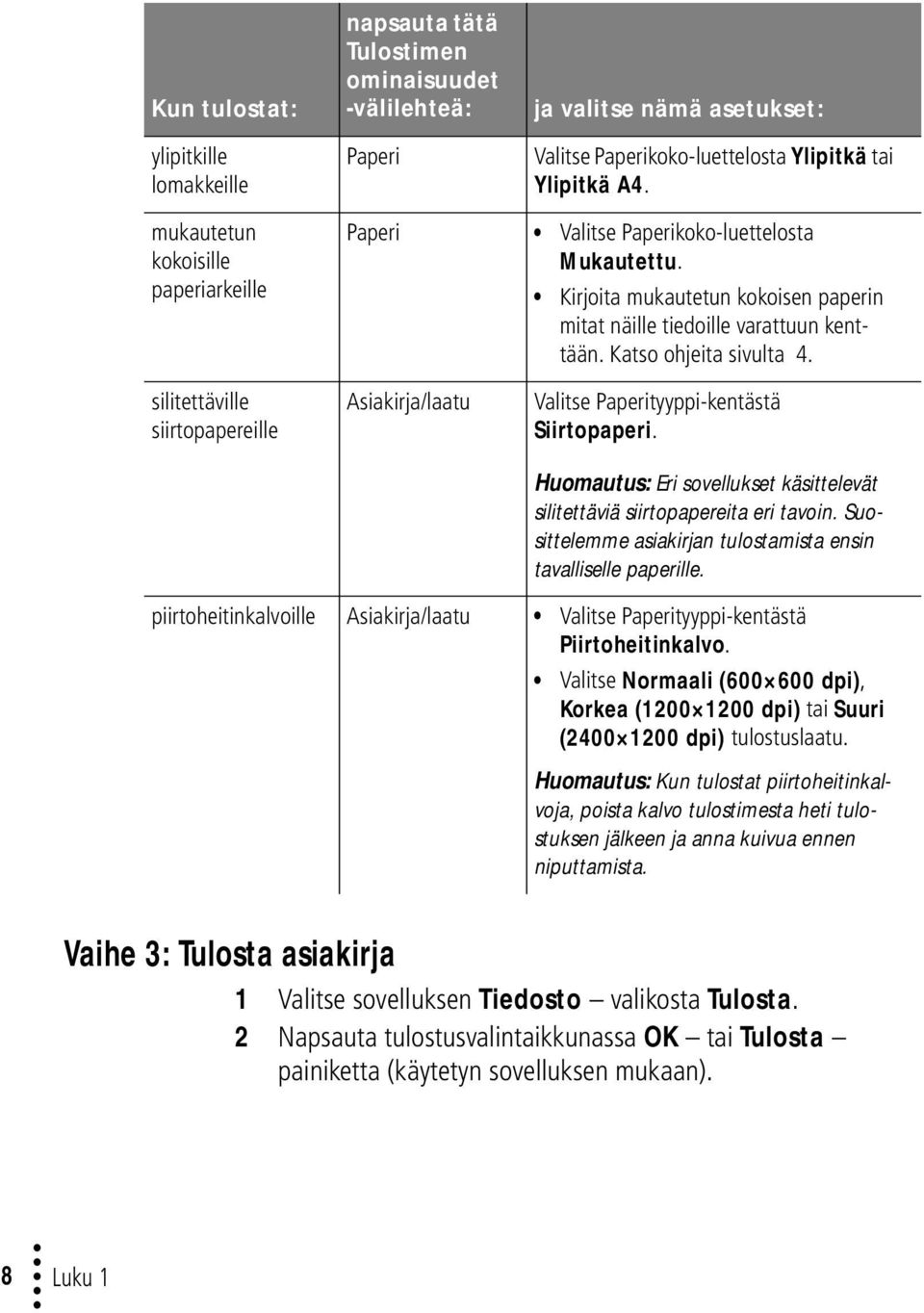

12 Kun tulostat: ylipitkille lomakkeille mukautetun kokoisille paperiarkeille silitettäville siirtopapereille napsauta tätä Tulostimen ominaisuudet -välilehteä: Paperi Paperi Asiakirja/laatu ja valitse nämä asetukset: Valitse Paperikoko-luettelosta Ylipitkä tai Ylipitkä A4. Valitse Paperikoko-luettelosta Mukautettu. Kirjoita mukautetun kokoisen paperin mitat näille tiedoille varattuun kenttään. Katso ohjeita sivulta 4. Valitse Paperityyppi-kentästä Siirtopaperi. Huomautus: Eri sovellukset käsittelevät silitettäviä siirtopapereita eri tavoin. Suosittelemme asiakirjan tulostamista ensin tavalliselle paperille. piirtoheitinkalvoille Asiakirja/laatu Valitse Paperityyppi-kentästä Piirtoheitinkalvo. Valitse Normaali ( dpi), Korkea ( dpi) tai Suuri ( dpi) tulostuslaatu. Huomautus: Kun tulostat piirtoheitinkalvoja, poista kalvo tulostimesta heti tulostuksen jälkeen ja anna kuivua ennen niputtamista. Vaihe 3: Tulosta asiakirja 1 Valitse sovelluksen Tiedosto valikosta Tulosta. 2 Napsauta tulostusvalintaikkunassa OK tai Tulosta painiketta (käytetyn sovelluksen mukaan). 8 Luku 1

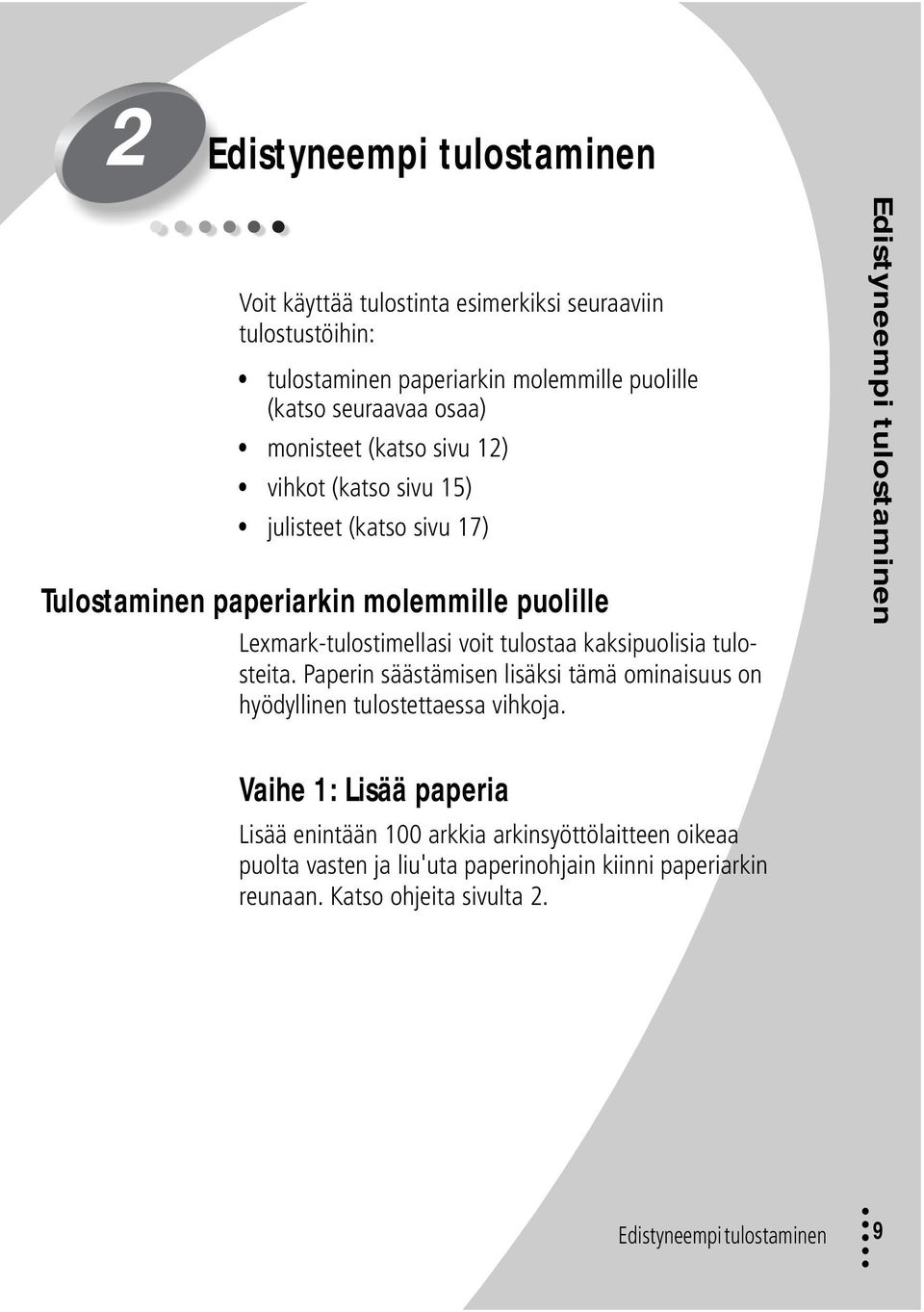

13 2 Edistyneempi tulostaminen Voit käyttää tulostinta esimerkiksi seuraaviin tulostustöihin: tulostaminen paperiarkin molemmille puolille (katso seuraavaa osaa) monisteet (katso sivu 12) vihkot (katso sivu 15) julisteet (katso sivu 17) Tulostaminen paperiarkin molemmille puolille Lexmark-tulostimellasi voit tulostaa kaksipuolisia tulosteita. Paperin säästämisen lisäksi tämä ominaisuus on hyödyllinen tulostettaessa vihkoja. Edistyneempi tulostaminen Vaihe 1: Lisää paperia Lisää enintään 100 arkkia arkinsyöttölaitteen oikeaa puolta vasten ja liu'uta paperinohjain kiinni paperiarkin reunaan. Katso ohjeita sivulta 2. Edistyneempi tulostaminen 9

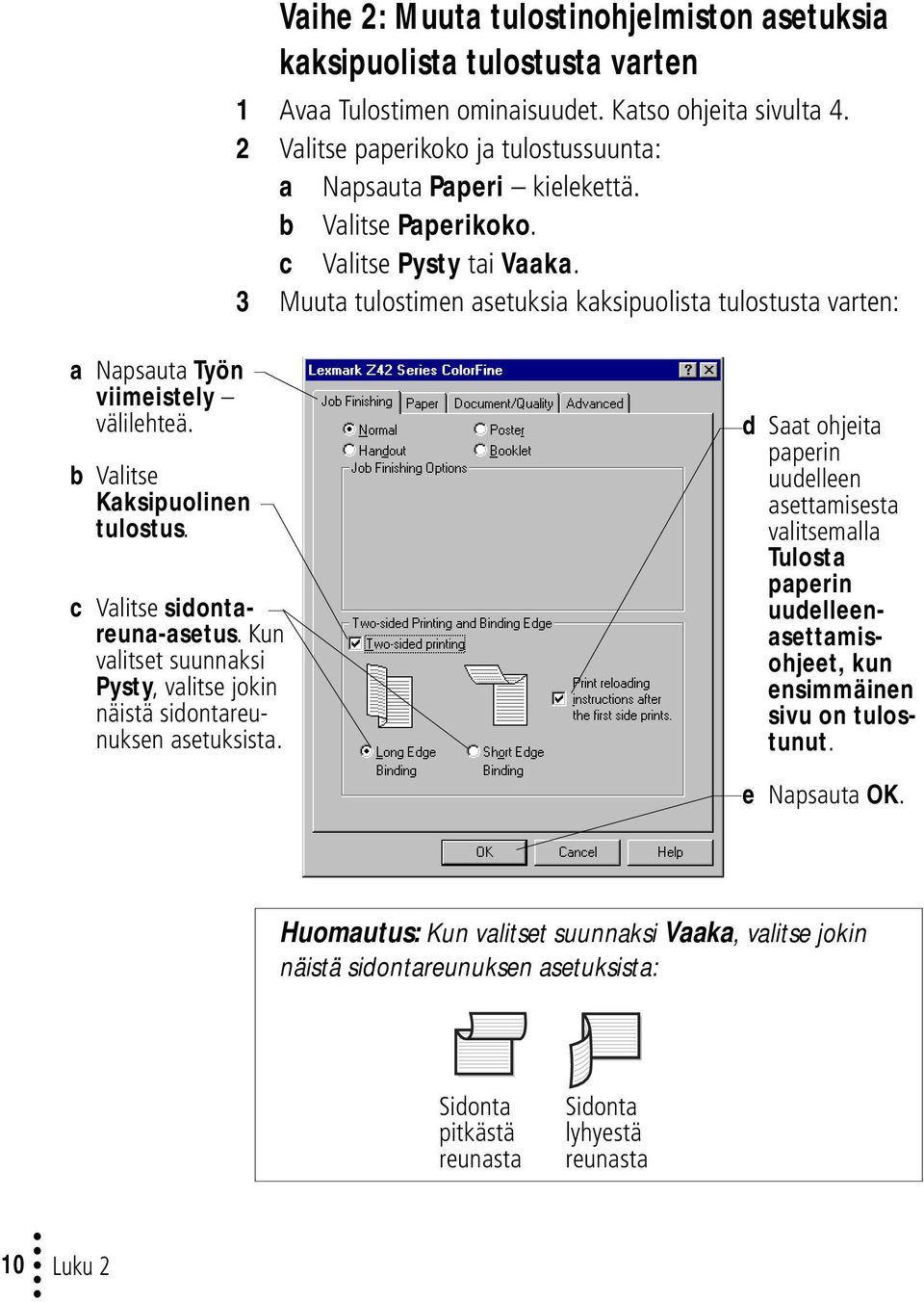

14 Vaihe 2: Muuta tulostinohjelmiston asetuksia kaksipuolista tulostusta varten 1 Avaa Tulostimen ominaisuudet. Katso ohjeita sivulta 4. 2 Valitse paperikoko ja tulostussuunta: a Napsauta Paperi kielekettä. b Valitse Paperikoko. c Valitse Pysty tai Vaaka. 3 Muuta tulostimen asetuksia kaksipuolista tulostusta varten: a Napsauta Työn viimeistely välilehteä. b Valitse Kaksipuolinen tulostus. c Valitse sidontareuna-asetus. Kun valitset suunnaksi Pysty, valitse jokin näistä sidontareunuksen asetuksista. d Saat ohjeita paperin uudelleen asettamisesta valitsemalla Tulosta paperin uudelleenasettamisohjeet, kun ensimmäinen sivu on tulostunut. e Napsauta OK. Huomautus: Kun valitset suunnaksi Vaaka, valitse jokin näistä sidontareunuksen asetuksista: Sidonta pitkästä reunasta Sidonta lyhyestä reunasta 10 Luku 2

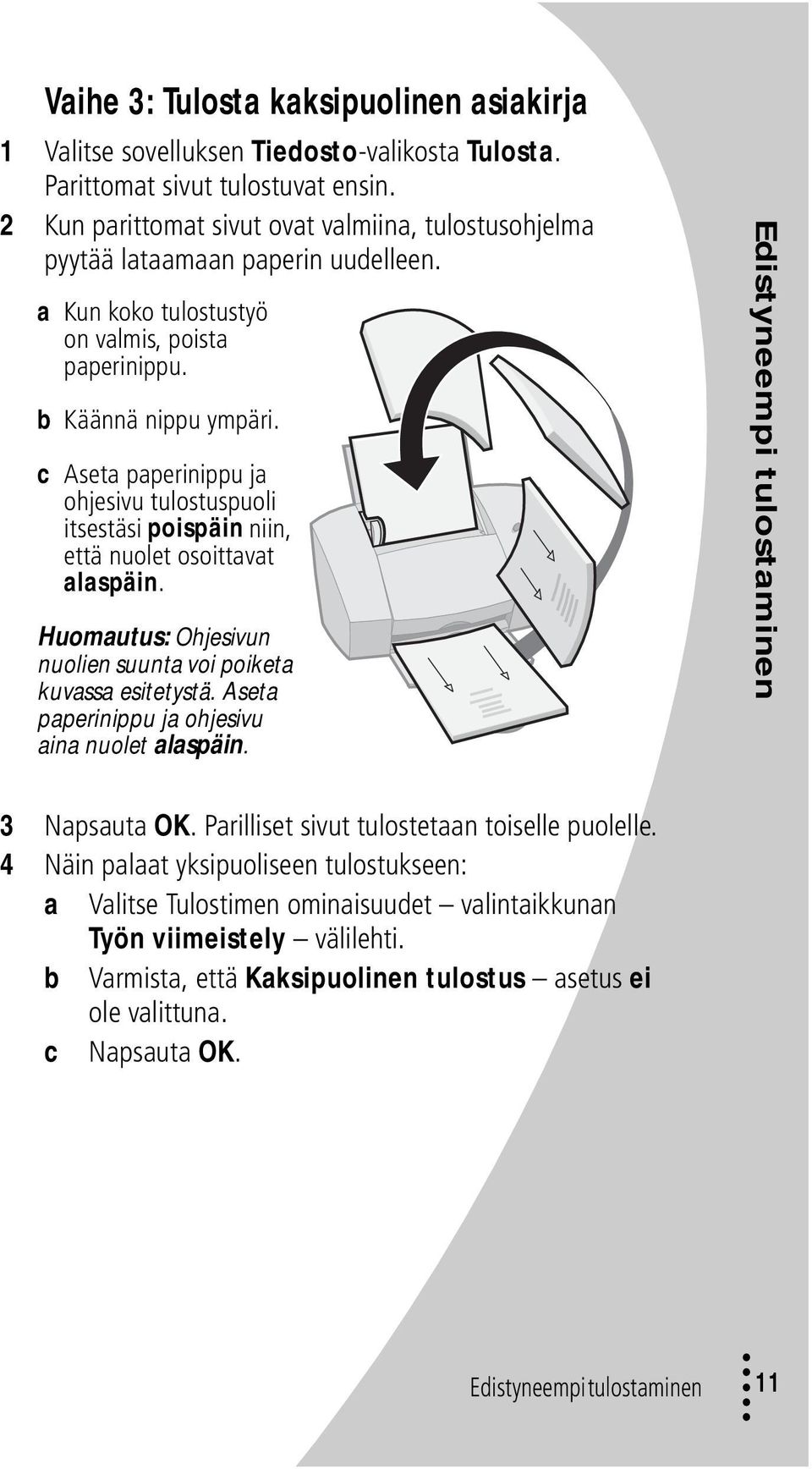

15 Vaihe 3: Tulosta kaksipuolinen asiakirja 1 Valitse sovelluksen Tiedosto-valikosta Tulosta. Parittomat sivut tulostuvat ensin. 2 Kun parittomat sivut ovat valmiina, tulostusohjelma pyytää lataamaan paperin uudelleen. a Kun koko tulostustyö on valmis, poista paperinippu. b Käännä nippu ympäri. c Aseta paperinippu ja ohjesivu tulostuspuoli itsestäsi poispäin niin, että nuolet osoittavat alaspäin. Huomautus: Ohjesivun nuolien suunta voi poiketa kuvassa esitetystä. Aseta paperinippu ja ohjesivu aina nuolet alaspäin. Edistyneempi tulostaminen 3 Napsauta OK. Parilliset sivut tulostetaan toiselle puolelle. 4 Näin palaat yksipuoliseen tulostukseen: a Valitse Tulostimen ominaisuudet valintaikkunan Työn viimeistely välilehti. b Varmista, että Kaksipuolinen tulostus asetus ei ole valittuna. c Napsauta OK. Edistyneempi tulostaminen 11

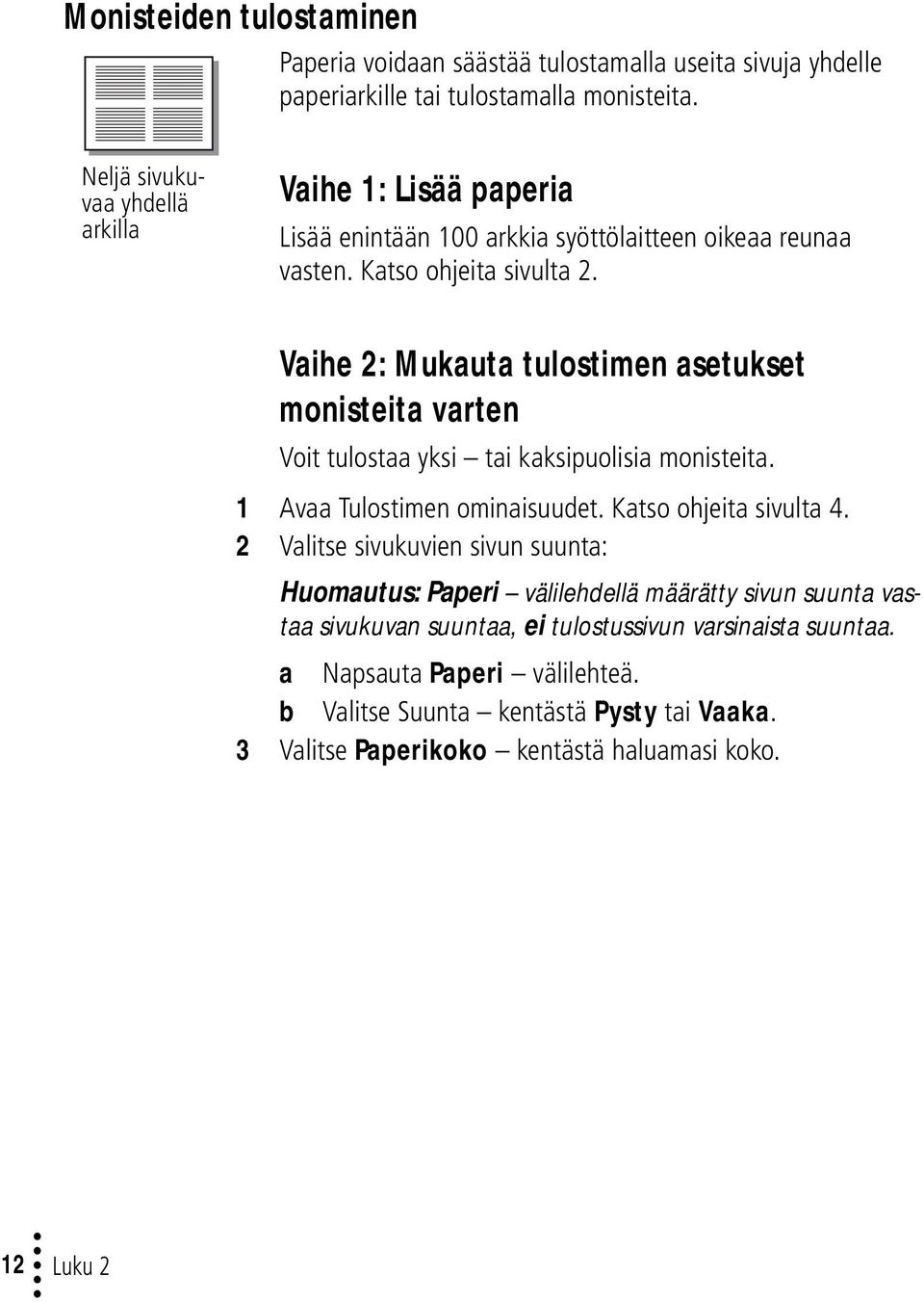

16 Monisteiden tulostaminen Paperia voidaan säästää tulostamalla useita sivuja yhdelle paperiarkille tai tulostamalla monisteita. Neljä sivukuvaa yhdellä arkilla Vaihe 1: Lisää paperia Lisää enintään 100 arkkia syöttölaitteen oikeaa reunaa vasten. Katso ohjeita sivulta 2. Vaihe 2: Mukauta tulostimen asetukset monisteita varten Voit tulostaa yksi tai kaksipuolisia monisteita. 1 Avaa Tulostimen ominaisuudet. Katso ohjeita sivulta 4. 2 Valitse sivukuvien sivun suunta: Huomautus: Paperi välilehdellä määrätty sivun suunta vastaa sivukuvan suuntaa, ei tulostussivun varsinaista suuntaa. a Napsauta Paperi välilehteä. b Valitse Suunta kentästä Pysty tai Vaaka. 3 Valitse Paperikoko kentästä haluamasi koko. 12 Luku 2

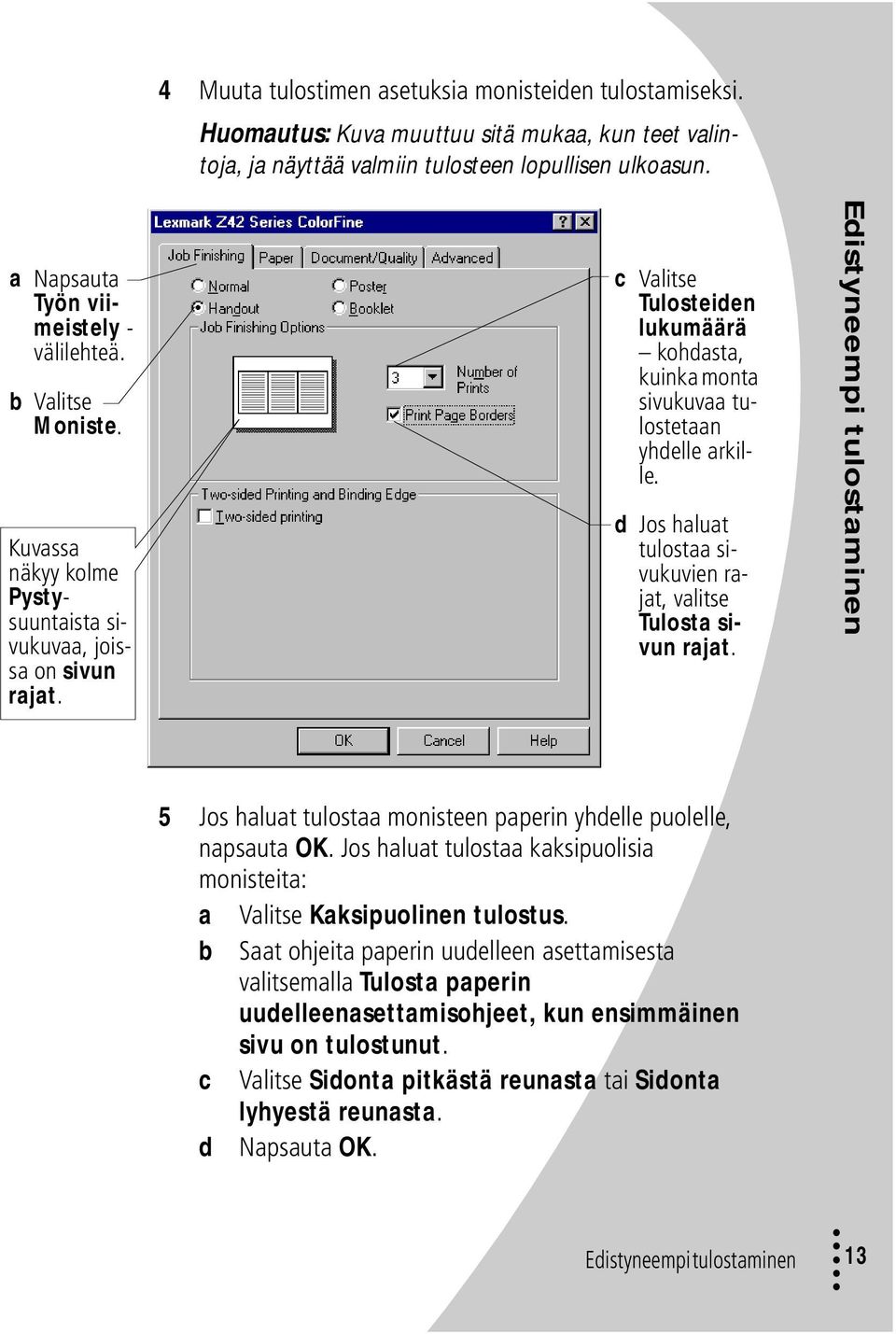

17 4 Muuta tulostimen asetuksia monisteiden tulostamiseksi. Huomautus: Kuva muuttuu sitä mukaa, kun teet valintoja, ja näyttää valmiin tulosteen lopullisen ulkoasun. a Napsauta Työn viimeistely - välilehteä. b Valitse Moniste. Kuvassa näkyy kolme Pystysuuntaista sivukuvaa, joissa on sivun rajat. c Valitse Tulosteiden lukumäärä kohdasta, kuinka monta sivukuvaa tulostetaan yhdelle arkille. d Jos haluat tulostaa sivukuvien rajat, valitse Tulosta sivun rajat. Edistyneempi tulostaminen 5 Jos haluat tulostaa monisteen paperin yhdelle puolelle, napsauta OK. Jos haluat tulostaa kaksipuolisia monisteita: a Valitse Kaksipuolinen tulostus. b Saat ohjeita paperin uudelleen asettamisesta valitsemalla Tulosta paperin uudelleenasettamisohjeet, kun ensimmäinen sivu on tulostunut. c Valitse Sidonta pitkästä reunasta tai Sidonta lyhyestä reunasta. d Napsauta OK. Edistyneempi tulostaminen 13

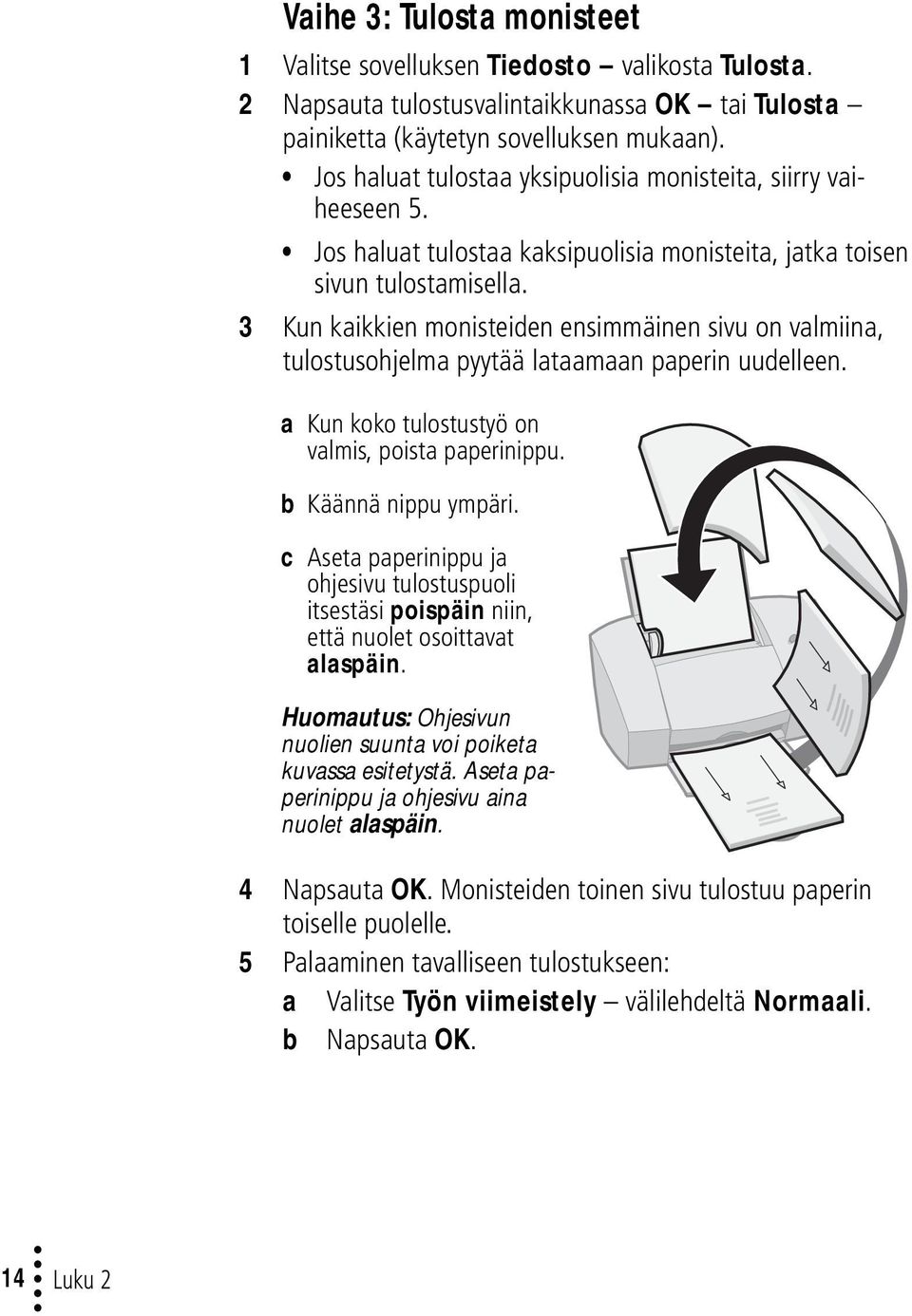

18 Vaihe 3: Tulosta monisteet 1 Valitse sovelluksen Tiedosto valikosta Tulosta. 2 Napsauta tulostusvalintaikkunassa OK tai Tulosta painiketta (käytetyn sovelluksen mukaan). Jos haluat tulostaa yksipuolisia monisteita, siirry vaiheeseen 5. Jos haluat tulostaa kaksipuolisia monisteita, jatka toisen sivun tulostamisella. 3 Kun kaikkien monisteiden ensimmäinen sivu on valmiina, tulostusohjelma pyytää lataamaan paperin uudelleen. a Kun koko tulostustyö on valmis, poista paperinippu. b Käännä nippu ympäri. c Aseta paperinippu ja ohjesivu tulostuspuoli itsestäsi poispäin niin, että nuolet osoittavat alaspäin. Huomautus: Ohjesivun nuolien suunta voi poiketa kuvassa esitetystä. Aseta paperinippu ja ohjesivu aina nuolet alaspäin. 4 Napsauta OK. Monisteiden toinen sivu tulostuu paperin toiselle puolelle. 5 Palaaminen tavalliseen tulostukseen: a Valitse Työn viimeistely välilehdeltä Normaali. b Napsauta OK. 14 Luku 2

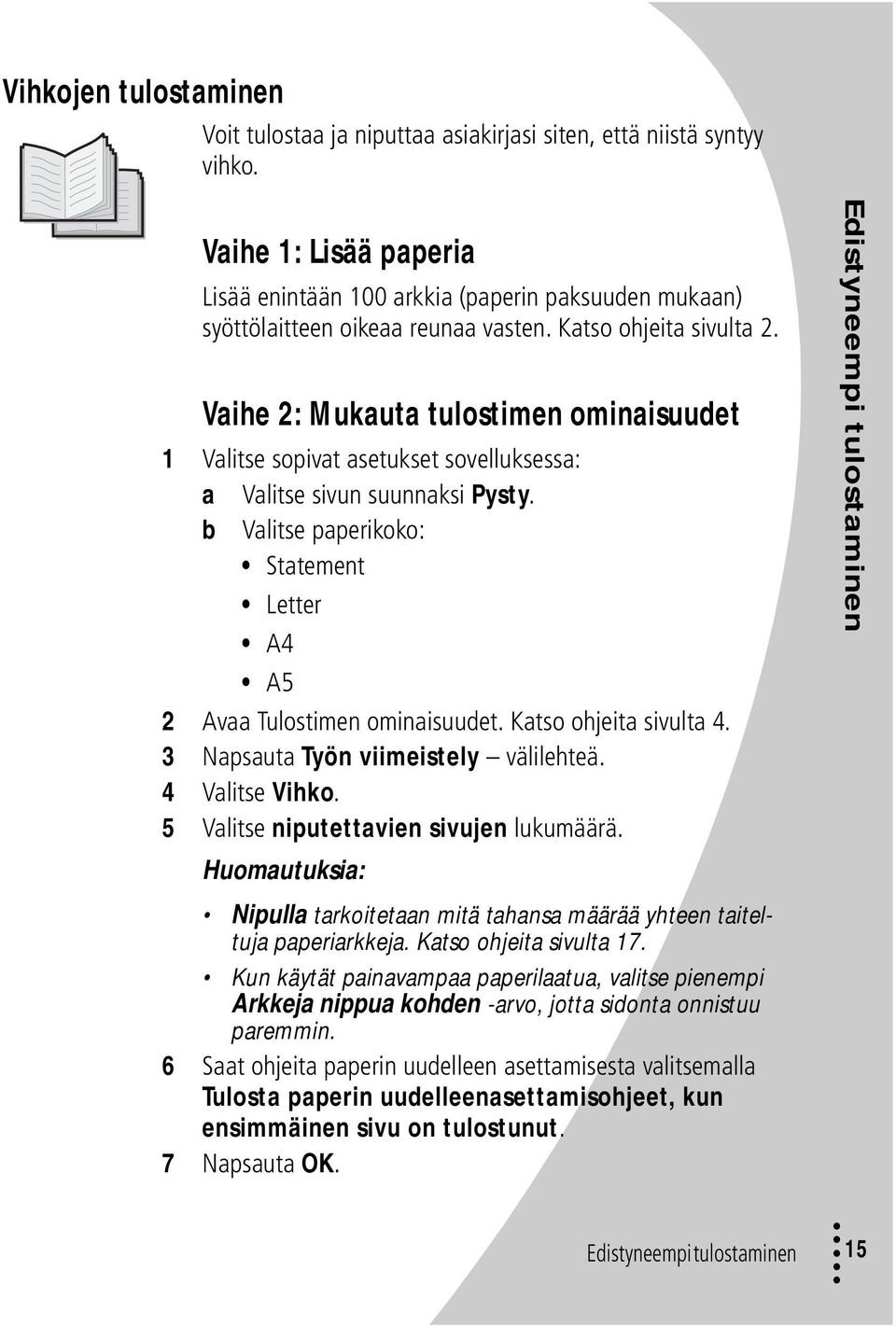

19 Vihkojen tulostaminen Voit tulostaa ja niputtaa asiakirjasi siten, että niistä syntyy vihko. Vaihe 1: Lisää paperia Lisää enintään 100 arkkia (paperin paksuuden mukaan) syöttölaitteen oikeaa reunaa vasten. Katso ohjeita sivulta 2. Vaihe 2: Mukauta tulostimen ominaisuudet 1 Valitse sopivat asetukset sovelluksessa: a Valitse sivun suunnaksi Pysty. b Valitse paperikoko: Statement Letter A4 A5 2 Avaa Tulostimen ominaisuudet. Katso ohjeita sivulta 4. 3 Napsauta Työn viimeistely välilehteä. 4 Valitse Vihko. 5 Valitse niputettavien sivujen lukumäärä. Huomautuksia: Nipulla tarkoitetaan mitä tahansa määrää yhteen taiteltuja paperiarkkeja. Katso ohjeita sivulta 17. Kun käytät painavampaa paperilaatua, valitse pienempi Arkkeja nippua kohden -arvo, jotta sidonta onnistuu paremmin. 6 Saat ohjeita paperin uudelleen asettamisesta valitsemalla Tulosta paperin uudelleenasettamisohjeet, kun ensimmäinen sivu on tulostunut. 7 Napsauta OK. Edistyneempi tulostaminen Edistyneempi tulostaminen 15

20 Vaihe 3: Tulosta vihko 1 Valitse sovelluksen Tiedosto valikosta Tulosta. 2 Napsauta tulostusvalintaikkunassa OK tai Tulosta painiketta (käytetyn sovelluksen mukaan). 3 Kun vihkon ensimmäisen puolen tulostus on valmiina, tulostusohjelma pyytää syöttämään paperin uudelleen. a Kun koko tulostustyö on valmis, poista paperinippu. b Käännä nippu ympäri. c Aseta paperinippu ja ohjesivu tulostuspuoli itsestäsi poispäin niin, että nuolet osoittavat alaspäin. Huomautus: Ohjesivun nuolien suunta voi poiketa kuvassa esitetystä. Aseta paperinippu ja ohjesivu aina nuolet alaspäin. 4 Napsauta OK. Vihkon toinen sivu tulostuu paperin toiselle puolelle. 5 Palaaminen tavalliseen tulostukseen: a Valitse Työn viimeistely välilehdeltä Normaali. b Napsauta OK. 6 Kokoa vihko. Katso ohjeita sivulta Luku 2

21 Viidestä nipusta tehty vihko. Julisteiden tulostaminen Vaihe 4: Rakenna vihko Kun asiakirja tulostuu, niput on yhdistettävä ja sidottava vihkoksi. 1 Ota ensimmäinen nippu paperin vastaanottoalustalta, taita se puoliksi ja aseta sivuun. 2 Ota seuraava nippu, taita se puoliksi ja aseta se ensimmäisen nipun päälle. 3 Pinoa loput niput toistensa päälle, kunnes vihko on valmis. 4 Sido niput toisiinsa, ja vihko on valmis. Julisteen viimeistelytoiminto on suunniteltu yhden sivun tulostamiseen 4-, 9- tai 16- sivuiseksi julisteeksi. Voit esimerkiksi suurentaa valokuvan julisteen kokoiseksi. Edistyneempi tulostaminen Yksi sivu suurennettuna yhdeksänsivuise ksi julisteeksi. Vaihe 1: Lisää paperia Lisää enintään 100 arkkia arkinsyöttölaitteen oikeaa puolta vasten ja liu'uta paperinohjain kiinni paperiarkin reunaan. Katso ohjeita sivulta 2. Huomautus: Parhaan tuloksen saat käyttämällä paksumpaa paperia. Vaihe 2: Muuta tulostimen asetuksia julisteen tulostamiseksi 1 Avaa Tulostimen ominaisuudet. Katso ohjeita sivulta 4. 2 Napsauta Työn viimeistely välilehteä. 3 Valitse Juliste. Edistyneempi tulostaminen 17

22 4 Valitse julisteen koko. Valitsemasi numero vastaa julisteen korkeuden ja leveyden muodostamiseksi tarvittavaa sivumäärää. Jos valitset esimerkiksi 4 4 vaihtoehdon, julisteen korkeus ja leveys on neljä sivua. 5 Valitse Näytä leikkausmerkit, jos haluat tulosteisiin julisteen asettelua helpottavat merkit. 6 Napsauta OK. Vaihe 3: Tulosta ja kokoa juliste 1 Valitse sovelluksen Tiedosto valikosta Tulosta. 2 Napsauta tulostusvalintaikkunassa OK tai Tulosta painiketta (käytetyn sovelluksen mukaan). Huomautus: Jos haluat tulostaa vain tietyn sivun/tietyt sivut julisteesta, katso ohjeita sivulla Leikkaa arkista kahden vierekkäisen sivun valkoiset reunat. Leikkaa esimerkiksi kaikkien sivujen yläreuna ja vasen reuna. Tulostetut sivut, joissa vierekkäiset reunat on siistitty Leikatut reunat Rajausmerkit helpottavat julisteen asettelemista. Leikkaamattomat reunat 4 Järjestä sivut siten, että leikattu ja leikkaamaton (valkoinen) reuna tulevat limittäin. 5 Teippaa sivut takapuoleltaan yhteen. 6 Viimeistele juliste leikkaamalla mahdolliset ylimääräiset valkoiset reunat pois. 18 Luku 2

23 Tulostettavien sivujen valitseminen Voit halutessasi tulostaa julisteen tietyt sivut uudelleen, ilman että koko julistetta tarvitsee tulostaa uudelleen. Tulostettavien sivujen valitseminen: 1 Valitse Työn viimeistely -välilehdeltä Tulostettavat sivut. 2 Toimi Tulostettavat sivut -valintaikkunassa seuraavasti: Napsauta Valitse kaikki - painiketta ja napsauta sitten osia, joita et tulosta. TAI Jos haluat valita nopeasti vain muutaman tulostettavan osan, poista ensin kaikki osat napsauttamalla Poista kaikki painiketta ja valitse sen jälkeen tulostettavat osat. Edistyneempi tulostaminen Huomautus: Kuvan esimerkissä on valittu vain yksi tulostettava sivu (osa 1). 3 Napsauta OK. 4 Tulosta julisteen sivu(t). 5 Kokoa juliste. Katso ohjeita sivulta Palaaminen tavalliseen tulostukseen: a Valitse Työn viimeistely välilehdeltä Normaali. b Napsauta OK. Edistyneempi tulostaminen 19

24 20 Luku 2

25 3 Tulostimen kunnossapito Ohjausohjelman käyttäminen Napsauta Tila-välilehteä, kun haluat: tarkastella tulostustyön tilaa peruuttaa tulostustyön tulostaa testisivun. Ohjausohjelman avulla voit valvoa tulostimen toimintaa ja asentaa tai vaihtaa värikasetteja. Avaa Ohjausohjelma kaksoisnapsauttamalla Työpöydän Lexmark Z42 -sarjan tulostimen kuvaketta tai valitsemalla Käynnistä valikosta: 1 Ohjelmat. 2 Lexmark Z42 Series. 3 Lexmark Z42 -ohjausohjelma. Kasetit välilehteä, kun haluat: tarkastaa mustetason asentaa tai vaihtaa värikasetit kohdistaa värikasetit parhaan tulostusjäljen saamiseksi puhdistaa mustesuuttimet tarkastaa värikasettien osanumerot ja tilata tarvikkeita suoraan Lexmarkin WWW-sivustosta. Tulostimen kunnossapito Asetukset-välilehteä, kun haluat ottaa käyttöön tai poistaa käytöstä tulostinohjelman eri toimintoja, kuten äänitehosteet tai puskuritilan. Tietoja välilehteä, kun haluat tarkastella tulostinohjelmiston tekijänoikeus ja versiotietoja. DOS-tulostus välilehteä, kun haluat muuttaa Dos tulostus asetuksia. Ohjausohjelman minkä tahansa välilehden Ohjepainiketta, kun haluat esiin tulostinohjaimen Ohjeen. Tulostimen kunnossapito 21

26 Värikasettien asentaminen tai vaihtaminen 1 Varmista, että virran merkkivalo palaa. Virran merkkivalo palaa Paperinsyötön merkkivalo ei pala 2 Nosta tulostimen etukansi. Värikasetin vaunu siirtyy vaihtoasentoon silloin, kun tulostin on vapaa. Etukansi Värikasetin vaunu vaihtoasennossa 3 Poista vanha värikasetti. Säilytä sitä ilmatiiviissä kotelossa tai hävitä se. 22 Luku 3

27 Varoitus: ÄLÄ koske värikasetin kullanväriseen liitinalueeseen. 4 Kun asennat värikasetin tulostimeen: Jos asennat uuden värikasetin, poista vain värikasetin pohjassa oleva tarra ja läpinäkyvä teippi. Laita värikasetti värikasetin vaunuun. Paina värikasettia lujasti, kunnes se napsahtaa varmasti paikoilleen. 5 Sulje tulostimen etukansi. 6 Valitse Ohjausohjelman Kasetit-välilehdeltä Asenna/Vaihda värikasetti. Katso ohjeita Valitse asentamasi värikasetin tyyppi ja napsauta OK painiketta. Tulostimen kunnossapito 8 Jos asensit uuden kasetin, näytölle tulee kohdistusvalintaikkuna. Suorita värikasettien kohdistus loppuun seuraamalla näytön ohjeita. Katso ohjeita sivulta 24. Tulostimen kunnossapito 23

28 Tulostuslaadun parantaminen Mikäli tulostuslaatu ei ole tyydyttävä, kohdista värikasetit tai puhdista mustesuuttimet. Värikasettien kohdistaminen 1 Lisää tavallista tulostuspaperia tulostimeen. 2 Valitse Ohjausohjelman Kasetit välilehdeltä Kohdista kasetit. Katso ohjeita sivulta 21. Tulostin tulostaa kohdistustestisivun ja Kohdista kasetit valintaikkuna tulee näytölle. Tulostuvalla testisivulla on useita kohdistuskuvioita asennetun kasettiyhdistelmän mukaan. Kunkin kuvion alapuolella on numero. Testisivu näyttää kuvan mukaiselta: Tässä esimerkissä kohdistusryhmän A kuvio 16 muodostaa suorimman viivan. 24 Luku 3 3 Valitse testisivun numeroiduista kohdistusryhmistä sellainen, jonka kohdistuskuvio muodostaa mahdollisimman suoran viivan. 4 Kirjoita Kohdista kasetit valintaikkunaan niiden testikuvioiden numerot, jotka ovat lähinnä suoraa viivaa. 5 Kun olet antanut kaikille kuvioille numeron, napsauta OK.

29 Keltaiset, mustat, syaanin tai magentan väriset viivat tulostuvat (näkyvät tässä mustavalkoisina), kun mustetta pakotetaan suuttimien läpi. Mikäli jokin väreistä puuttuu testisivulta, värikasetin vaihtaminen saattaa olla tarpeen. Mustesuuttimien puhdistaminen 1 Lisää tavallista tulostuspaperia tulostimeen. 2 Valitse Ohjausohjelman Kasetit välilehdeltä Puhdista mustesuuttimet. Katso ohjeita sivulta 21. Tulostin tulostaa paperille alla olevan kuvan mukaisen mustesuutintestikuvion: Sivun yläreunassa olevat katkonaiset viivat ovat merkki siitä, että suuttimet ovat tukossa. Yhtenäiset viivat sivun alareunassa kertovat, että suuttimet ovat puhtaat. Tulostimen kunnossapito 3 Vertaa tulostettujen palkkien yläpuolella olevaa viistoja katkorivejä palkkien alapuolella oleviin. Tutki, missä kohdassa palkkien yläpuoliset viistot katkorivit ovat katkenneet. Kokkareiset suuttimet tuottavat katkonaisia viivoja. Jos sivun alareunassa on katkenneita rivejä, suorita testi vielä kahdesti. Jos tulostusjälki on kolmen testikerran jälkeen riittävän hyvä, mustesuuttimet ovat puhtaat. Mikäli molempien rivien tulostuslaatu ei vieläkään ole tyydyttävä, pyyhi mustesuuttimet puhtaiksi. Katso ohjeita seuraavasta osasta. Tulostimen kunnossapito 25

30 Värikasettien säilyttäminen Mustesuuttimien pyyhkiminen Jollei tulostuslaatu parane mustesuuttimien puhdistamisen jälkeen (25), mustesuuttimien puhdistaminen saattaa olla tarpeen. Katso ohjeita tulostinohjaimen Ohjeen kohdasta Vianmääritys: tulostuslaatu. Katso lisätietoja tulostinohjaimen Ohjeen avaamisesta sivulta 6. Seuraavilla tavoilla takaat värikasettien pitkän käyttöiän ja tulostimen optimaalisen suorituskyvyn: Ota värikasetti pakkauksestaan vasta, kun olet valmis asentamaan sen. Poista värikasetti tulostimesta vain silloin, kun vaihdat tai puhdistat sen tai siirrät sen ilmatiiviiseen säilytyskoteloon. Jos värikasetti poistetaan tulostimesta ja sitä säilytetään kauan suojaamattomana, se ei välttämättä toimi moitteettomasti eikä tulostusjälki ole tyydyttävä. Jos värikasetin muste loppuu, jätä tyhjä kasetti tulostimeen, kunnes korvaat sen uudella. Tulostinhäiriöitä saattaa esiintyä, jos yrität tulostaa vain yhdellä värikasetilla. Lexmarkin takuu ei kata täytettyjen värikasettien käytöstä aiheutuneita vaurioita. Täytetyt värikasetit saattavat huonontaa tulostuslaatua ja vahingoittaa tulostinta. Parhaat tulokset saavutat käyttämällä Lexmarkin tarvikkeita. 26 Luku 3

31 4 Vianmääritys Tulostin toimii hitaasti tai ei ollenkaan (29) Tulostettaessa on paperinsyöttöongelmia tai paperitukoksia (31) Asiakirja tulostuu väärin tai tulostuslaatu on huono (32) Ongelmia tulostettaessa piirtoheitinkalvoja, valokuvia tai kirjekuoria (35) Virheilmoitukset ja vilkkuvat merkkivalot (36) Valitse tulostusongelmaasi vastaava kuvaus vasemmassa marginaalissa olevasta tulostusongelmaluettelosta. Sen jälkeen voit etsiä kyseisestä ryhmästä ratkaisun ongelmaasi. Kun sinulla on tulostusongelma, varmista ensin seuraavat asiat: Muuntaja on kytketty sekä tulostimeen että maadoitettuun pistorasiaan. Tulostin on päällä. Tulostimen kaapeli on tiukasti kiinni sekä tietokoneessa että tulostimessa. Mikäli käytät rinnakkaiskaapelia, varmista, että käyttämäsi kaapeli on kaksisuuntaista tiedonsiirtoa tukeva IEEE 1284-yhteensopiva rinnakkaiskaapeli. Tulostimessa on käytössä kaksisuuntainen tiedonsiirto. 1 Napsauta tulostimen ohjausohjelmassa Asetukset välilehteä. 2 Varmista, että Estä tiedonsiirto tulostimelta - asetus ei ole valittu. Jos käyttöjärjestelmänä on Windows 98 tai 2000, rinnakkaiskaapelin tulostinportti on LPTn ja USBkaapelin tulostinportti on USB portti. Voit tarkistaa portin asetukset ja tarvittaessa muuttaa niitä seuraavasti: Vianmääritys Vianmääritys 27

32 Windows 98 1 Valitse sovelluksen Tiedosto-valikosta Tulostusasetukset (tai Tulostimen asetukset). 2 Tarkista käytössä oleva tulostinportti. 3 Jos tulostinportiksi pitää vaihtaa USB-portti, poista tulostinohjelmisto ja asenna se uudelleen. Seuraa sivun 38 ohjeita ja napsauta Seuraava-painiketta kaikissa ikkunoissa. Jos tulostinportiksi pitää vaihtaa LTPn-portti, poista tulostinohjelmisto ja asenna se uudelleen. Seuraa sivun 38 ohjeita ja napsauta Peruuta-painiketta kaikissa ikkunoissa. Windows Valitse Käynnistä valikosta Asetukset Kirjoittimet. 2 Napsauta Kirjoittimet-kansiossa khiiren oikealla painikkeella tulostimen kuvaketta. 3 Valitse aukeavasta valikosta Ominaisuudet. 4 Valitse Portit-välilehdeltä tarvittaessa portiksi joko USB tai LPTn. 5 Napsauta OK. 28 Luku 4

33 Tulostin toimii hitaasti tai ei ollenkaan Tulostimen ja tietokoneen välisessä tiedonsiirrossa voi olla ongelmia. Myös seuraavat oireet viittaavat kaksisuuntaisen tiedonsiirron ongelmaan: Näytölle tulee virheilmoitus, jossa todetaan, että tulostin ei pysty toteuttamaan kaksisuuntaista tiedonsiirtoa tietokoneen kanssa. Värikasetin mustetason ilmaisimet tulostimen ohjausohjelman Tila tai Kasetit välilehdellä ovat varjostettuja. Virheilmoitukset (kuten Tulostin ei ole valmis) ja työn tilaan liittyvät tiedot eivät tule näkyviin tietokoneen näytölle. Varmista ennen jatkamista seuraavat asiat: Rinnakkais- tai USB-kaapeli on tiukasti kiinni sekä tulostimessa että tietokoneessa. Tulostin on kytketty sähköverkkoon ja sen virtakytkin on ON-asennossa. Tulostinportiksi on valittu LPTn-portti, mikäli käytössä on rinnakkaiskaapeli, tai USB-portti, kun käytössä on USB-kaapeli. Lisätietoja annetaan sivulla 29. Mikäli tietokoneen rinnakkaisporttiin on kytketty tulostinten jakorasia tai joku muu laite (esimerkiksi kuvanlukija tai faksi), varmista, että se tukee kaksisuuntaista tiedonsiirtoa. Saattaa olla tarpeen irrottaa tulostin jakorasiasta tai jostain muusta vastaavasta laitteesta ja yhdistää se suoraan tietokoneeseen. Vianmääritys Vianmääritys 29

34 Tulostimesta tulee tyhjä sivu, vaikka se näyttäisi tulostavan oikein Varmista, että: olet poistanut värikasetin pohjassa olevan tarran ja läpinäkyvän teipin, katso ohjeita sivulta 22. Lexmark-tulostin on valittu oletuskirjoittimeksi. Tulostin ei toimi, vaikka se on kytketty oikein, tai näytölle tulee Tulostin ei ole valmis ilmoitus Varmista, että: tulostin on päällä ja paperi on ladattu oikein rinnakkaiskaapeli tai USB-kaapeli on kytketty oikein tulostimeen. Lexmark-tulostin on valittu oletuskirjoittimeksi tulostinta ei ole pysäytetty, tulostimen tilan tarkistaminen: 1 Kaksoisnapsauta Kirjoittimet-kansiossa Lexmark Z42 -kuvaketta. 2 Valitse Tulostin-valikko ja varmista, että Keskeytä tulostus -vaihtoehdon vieressä ei ole valintamerkkiä. Tulosta testisivu. Jos testisivu tulostuu, tulostin toimii asianmukaisesti. Tarkista käyttämäsi sovellus. Testisivu ei tulostu Varmista, että: värikasetit on asennettu oikein, katso ohjeita sivulta 22 käytät oikeantyyppistä kaapelia ja että kaapeli ei ole vahingoittunut; mikäli käytät rinnakkaiskaapelia, varmista, että käyttämäsi kaapeli on kaksisuuntaista tiedonsiirtoa tukeva IEEE 1284-yhteensopiva rinnakkaiskaapeli Lexmark-tulostin on valittu oletuskirjoittimeksi. 30 Luku 4

35 Tulostaminen on hyvin hidasta Sulje sellaiset sovellukset, joita et juuri nyt käytä. Valitse Tulostimen ominaisuudet-valintaikkunan Asiakirja/laatu-välilehdeltä Normaali ( dpi) tai Luonnos ( dpi). Katso ohjeita sivulta 4. Hanki lisää keskusmuistia tai lisää tietokoneen näennäismuistia. Huomautus: Valokuvien ja kuvien tulostaminen saattaa kestää kauemmin kuin tavallisen tekstin tulostaminen. Tulostettaessa on paperinsyöttöongelmia tai paperitukoksia Syöttölaite ei syötä paperia oikein tai tulostimeen menee useita arkkeja yhtä aikaa Varmista, että: käytät mustesuihkutulostimissa käytettäväksi suositeltua paperia arkkeja ei ole työnnetty liian syvälle tulostimeen lisättäessä paperia paperin yläkulma ulottuu paperituen yläosan yli, jos käytät A4-kokoista paperia syöttölaitteessa ei ole liikaa paperia paperin paksuudesta riippuen syöttölaitteeseen voi laittaa jopa 100 paperiarkkia paperinohjain on paperin reunaa vasten eikä taivuta syöttölaitteessa olevia paperiarkkeja tulostin on tasaisella alustalla. Vianmääritys Vianmääritys 31

36 Syöttölaite ei syötä kirjekuoria Jos tavallinen paperi tulostuu ongelmitta, varmista, että: syötät kirjekuoret oikein; katso ohjeita sivulta 3 käytät sellaista kirjekuorikokoa, jota tulostin tukee ja joka on valittuna Tulostimen ominaisuudet -valintaikkunassa sovellus on tarkoitettu kirjekuorien tulostamiseen; tarkista sovelluksen käyttöohjeista. Tulostimessa on paperitukos Poista paperi syöttölaitteesta. Mikäli paperi on juuttunut syvälle tulostimeen eikä sitä voida poistaa: 1 Katkaise virta tulostimesta painamalla virtanäppäintä. 2 Poista paperi vetämällä sitä lujasti. Jos paperi on liian pitkällä tulostimessa, etkä saa paperia enää pois, nosta tulostimen etukansi ja vedä paperi pois. 3 Sulje tulostimen etukansi. 4 Kytke tulostin päälle painamalla virtanäppäintä. 5 Tulosta asiakirja uudelleen. Asiakirja tulostuu väärin tai tulostuslaatu on huono Suorat pystysuorat viivat eivät ole siistejä. Voit parantaa pystysuorien viivojen tulostuslaatua taulukoissa, kehyksissä ja kuvissa esimerkiksi seuraavilla tavoilla: Valitse Tulostimen ominaisuudet -valintaikkunan Asiakirja/laatu -välilehdeltä Korkea ( dpi) tai Suuri ( dpi). Katso ohjeita sivulta 4. Testaa kasetin kohdistus. Katso ohjeita sivulta 24. Puhdista mustesuuttimet. Katso ohjeita sivulta Luku 4

37 Merkkejä puuttuu tai ne eivät ole odotusten mukaisia Varmista, että Lexmark-tulostinohjain on valittu oletustulostimeksi. Tulostimessa voi olla kaksisuuntaisen tiedonsiirron ongelmia. Katso ohjeita sivulta 29. Tulostusjälki on liian tumma tai epäselvä Varmista, että: annat musteen kuivua, ennen kuin käsittelet paperia Tulostimen ominaisuudet -valintaikkunassa valittu paperityyppi vastaa tulostimessa olevaa paperia paperi on suora ja rypytön tulostuslaatuasetus on paperityypin mukainen; jos tulostat tavalliselle paperille, valitse Tulostimen ominaisuudet -valintaikkunan Asiakirja/laatu - välilehdeltä tulostuslaatuasetus Luonnos ( dpi); katso ohjeita kohdasta 4 mustesuuttimet ovat puhtaat, katso ohjeita sivulta 25. Vianmääritys Tulostetuilla sivuilla on vaihtelevasti tumman ja vaalean tulostusjäljen raitoja (katkonainen tulostus) Varmista, että Puskurointitila-vaihtoehto on valittuna Ohjausohjelman Asetukset-välilehdellä. Katso ohjeita sivulta 21. Valitse Tulostimen ominaisuudet -valintaikkunan Asiakirja/laatu-välilehdeltä Korkea ( dpi) tai Suuri ( dpi). Katso ohjeita sivulta 4. Tulostimessa voi olla kaksisuuntaisen tiedonsiirron ongelmia. Katso ohjeita sivulta 29. Vianmääritys 33

38 Tulostuslaatu on huono sivun vasemmassa tai oikeassa reunassa tai sen alareunassa Tulostin ei, kuten muutkaan tulostimet, voi tulostaa aivan sivun vasempaan tai oikeaan reunaan tai sen ylä- tai alareunaan. Käytä seuraavia vähimmäisasetuksia: Oikea ja vasen marginaali: 6,35 mm (0,25 tuumaa), kaikki muut paperikoot paitsi A4 A4: 3,37 mm (0,133 tuumaa) Ylä- ja alamarginaalit: ylä 1,7 mm (0,067 tuumaa) ala 16,51 mm (0,65 tuumaa) Tulosteen värit ovat erilaiset kuin näytön värit Muste saattaa olla loppunut tai vähissä. Tarkasta mustekasetin tila tulostimen ohjausohjelman Kasetitvälilehdeltä. Katso ohjeita sivulta 21. Valitse Tulostimen ominaisuudet -valintaikkunan Asiakirja/laatu-välilehdeltä asiakirjatyypiksi Luonnolliset värit. Katso ohjeita sivulta 4. Kokeile tulostamista eri paperimerkillä. Eri paperinvalmistajien tulostuspaperit imevät mustetta eri tavoin ja tällöin tulosteiden värisävyissä voi olla pieniä eroja. Poista kaikki lisälaitteet (esimerkiksi kuvanlukija) ja yhdistä tulostin rinnakkaisporttiin. Puhdista mustesuuttimet. Katso ohjeita sivulta 25. Tulosteen värit ovat sameita Värikasetin muste saattaa olla lopussa. Tarkasta mustekasetin tila tulostimen ohjausohjelman Kasetitvälilehdeltä. Katso ohjeita sivulta 21. Puhdista mustesuuttimet. Katso ohjeita sivulta Luku 4

39 Mikäli värit ovat edelleen sameita, pyyhi mustesuuttimet. Katso ohjeita tulostinohjaimen Ohjeen kohdasta Vianmääritys: tulostuslaatu. Katso lisätietoja tulostinohjaimen Ohjeen avaamisesta sivulta 6. Ongelmia tulostettaessa piirtoheitinkalvoja, valokuvia tai kirjekuoria Piirtoheitinkalvot tai kiiltävät paperit tarttuvat yhteen Poista arkki tulostimesta heti tulostuksen jälkeen ja anna kuivua ennen niputtamista. Käytä kalvoa tai valokuvapaperia, joka on tehty mustesuihkutulostusta varten. Piirtoheitinkalvoissa tai valokuvissa on valkoisia viivoja Valitse Tulostimen ominaisuudet -välilehdeltä Korkea ( dpi) tai Suuri ( dpi) -tulostuslaatu. Katso ohjeita sivulta 4. Saattaa olla tarpeen puhdistaa mustesuuttimet. Katso ohjeita sivulta 25. Vianmääritys Syöttölaite ei syötä kirjekuoria Katso ohjeita sivulta 32. Vianmääritys 35

40 Virheilmoitukset ja vilkkuvat merkkivalot Paperitukos-virheilmoitus Paperinsyötön Virran merkkivalo merkkivalo Katso ohjeita sivulta 32. Muste vähissä -ilmoitus Värikasetista on loppumassa muste. Osta uusi värikasetti. Värikasetin vaihtamisohjeet löydät sivulta 22. Virran merkkivalo palaa, ja paperinsyötön merkkivalo vilkkuu Jos tulostimessa ei ole paperia: 1 Lisää paperia. 2 Paina tulostimen paperinsyöttönäppäintä. Virtanäppäin Paperinsyöttönäppäin Jos tulostimessa on paperitukos, katso ohjeita sivulta 32. Virran merkkivalo välähtää kahdesti Värikasetin vaunu on pysähtynyt. Katso, onko näytöllä virheilmoitus. 1 Sammuta tulostin. 2 Odota muutama sekunti ja kytke sitten virta takaisin. 36 Luku 4

41 Liite Tästä osasta löydät tietoja seuraavista asioista: Tulostinohjelmiston asentaminen Tulostinohjelmiston poistaminen DOS-tulostus Huomautuksia Turvallisuus Tulostinohjelmiston asentaminen Tulostinohjelmisto voidaan asentaa: tulostimen mukana toimitetulta CD-levyltä Internetistä levykkeiltä Jos tulostinohjelmisto ei asennu ongelmitta, näytölle tulee tiedonsiirron virheilmoitus, kun yrität tulostaa. Tulostinohjelmiston poistaminen ja uudelleen asentaminen saattaa olla tarpeen. Katso ohjeita sivulta 38. CD-levyn käyttäminen Noudata käyttämääsi käyttöjärjestelmää ja tulostinkaapelia (rinnakkais- tai USB-kaapeli) vastaavia ohjeita: Windows 98 USB-kaapeli 1 Käynnistä Windows. 2 Kun ensimmäinen valintaikkuna tulee näyttöön, napsauta Seuraava. 3 Pane CD-levy asemaan. 4 Valitse tämän jälkeen näyttöön tulevissa valintaikkunoissa Seuraava tai Lopeta. Näytölle tulee Lexmark Z42 -ohjelman asennusvalintaikkuna. 5 Napsauta Asenna tulostinohjelmisto -painiketta. Windows 95/98/NT 4.0 rinnakkaiskaapeli 1 Käynnistä Windows. 2 Valitse Peruuta näyttöön mahdollisesti tulevissa valintaikkunoissa. 3 Kun Työpöytä tulee näytölle, pane CD-levy asemaan. Näytölle tulee Lexmark Z42 -ohjelman asennusvalintaikkuna. 4 Napsauta Asenna tulostinohjelmisto -painiketta. Windows 2000 rinnakkaiskaapeli, USBkaapeli 1 Käynnistä Windows. 2 Valitse Peruuta näyttöön mahdollisesti tulevissa valintaikkunoissa. 3 Kun Työpöytä tulee näytölle, pane CD-levy asemaan. Näytölle tulee Lexmark Z42 -ohjelman asennusvalintaikkuna. 4 Napsauta Asenna tulostinohjelmisto -painiketta. Huomautus: Jos CD-levy ei käynnisty automaattisesti: 1 Valitse Käynnistävalikosta Suorita. 2 Kirjoita Komentorivitekstiruutuun CD-asemaa vastaava kirjain, ja sen jälkeen :\asenna (esim. d:\asenna), ja napsauta sitten OK. Internet Jos tietokoneessa ei ole CDasemaa, voit hakea tulostinohjelmiston Internetin kautta osoitteesta 1 Valitse Lexmarkin WWWsivustosta käyttöjärjestelmääsi sopiva ohjain. Liite 2 Valitse Save to Disk/Tallenna levylle. Liite 37

42 3 Valitse tietokoneesta kansio, johon ohjelma tallennetaan. 4 Avaa suoritettava tiedosto (.exe) kaksoisnapsauttamalla sitä hiiren vasemmalla painikkeella. Win Self-Extractor ikkuna avautuu näytölle. 5 Seuraa näytön ohjeita. Levykkeiden käyttäminen Jos käyttämässäsi tietokoneessa ei ole CD-asemaa, voit luoda ohjainlevykkeet sellaisella, esi-merkiksi ystäväsi tai Lexmark-jälleenmyyjän, tietokoneella, jossa on CD-asema. Tarvitset vähintään kolme tyhjää 3,5-tuumaista levykettä. Tulostinohjelmistolevykkeiden luominen: 1 Pane ohjelman sisältävä CD-levy asemaan. Jos CD-levy ei käynnisty automaattisesti: a Valitse Käynnistä-valikosta Suorita. b Kirjoita Komentorivitekstiruutuun CD-asemaa vastaava kirjain, ja sen jälkeen :\asenna (esim. d:\asenna), ja napsauta sitten OK. 2 Kun Lexmark Z42 ohjelman asennusvalintaikkuna tulee näytölle, valitse Työkalut. 3 Valitse Luo levykkeet. 4 Seuraa näytön ohjeita. Tulostinohjelmiston asentaminen levykkeiltä: 1 Käynnistä Windows. 2 Pane Asennuslevyke 1 levyasemaan. 3 Valitse Käynnistä-valikosta Suorita. 4 Kirjoita tekstiruudun komentoriville levyasemaa vastaava kirjain ja sen jälkeen :\asenna (esim. a:\asenna). Napsauta sitten OK. 5 Laita tulostinohjelmiston kehotteesta vastaavat levykkeet levykeasemaan ja napsauta OK. 6 Seuraa näytön ohjeita. Tulostinohjelmiston poistaminen Jos tulostinohjelmiston asentamisessa on ongelmia, se on ehkä poistettava ja asennettava uudelleen. Tulostinohjelmiston poistaminen: 1 Valitse Käynnistä-valikosta Ohjelmat. 2 Valitse Lexmark Z42 -sarja. 3 Valitse Lexmark Z42 -sarjan asennuksen poisto. 4 Seuraa näytön ohjeita. Asenna tulostinohjelmisto uudelleen noudattamalla kohdan Tulostinohjelmiston asentaminen sivulla 37 ohjeita. DOS-tulostus Tulostimen elektronisen Ohjeen avaaminen ja DOS-tulostusohjeiden etsiminen: 1 Avaa Tulostimen ominaisuudet (katso ohjeita kohdasta 4) tai Ohjausohjelma (katso ohjeita kohdasta 21). 2 Napsauta ohjelmaikkunan oikeassa alakulmassa olevaa Ohje-painiketta. 3 Valitse Ohje-ikkunan yläosasta Ohjeen sisältö. 4 Siirry ikkunassa kohtaan Miten... 5 Valitse Miten...-aiheen kohta Tulostaminen Windows -ja DOS-sovelluksista. Ilmainen tekninen tuki Internetissä Jos tarvitset nopean ratkaisun usein esitettyihin kysymyksiin ja ongelmiin, saat vastauksen Lexmarkin web-sivustosta osoitteessa Sieltä saat välittömästi ja ilmaiseksi teknistä tukea 24 tuntia vuorokau-dessa, seitsemänä päivänä viikossa. Saat myös käyttöösi päivitetyt ajurit ja uusinta tietoa Lexmarkin tuotteista. Tulostinajurit Tietokoneeseen on asennettava tulostinajuri, jotta tulostin ja tietokone voivat olla yhteydessä toisiinsa. Lexmarkin ajurin sisältävä CD-ROM-levy toimitetaan kaikkien tulostimien kanssa. Asenna ajuri noudattamalla ohjeita, jotka tulevat näyttöön, kun asetat CD-ROM-levyn tietokoneen CD- ROM-asemaan. Jos tarvitset kopion ajurista tai haluat ajurin levykkeellä, tee jompikumpi seuraavista: Lataa tulostinohjelmisto Lexmarkin web-sivustosta osoitteessa ja asenna tiedosto noudattamalla näyttöön tulevia ohjeita. Pyydä Lexmarkin jälleen-myyjää tai tuttavaasi kopioimaan ajuri CD-ROM-levyltä levykkeille. 38 Liite

43 Aseta ajurin sisältävä CD- ROM-levy CD-ROM-asemaan ja valitse vaihtoehto "Luo levykkeet". Ilmainen tekninen tuki Lexmarkin automaattisen faksipalvelun avulla Lexmark tarjoaa yksityiskohtaisen teknisen tuen Lexmarkin automaattisen faksipalvelujärjestelmän avulla. Järjestelmä on ilmainen ja käytettävissä 24 tuntia vuorokaudessa, seitsemänä päivänä viikossa. Valitse maasi faksipalvelun numero äänitaajuuspuhelimella: Ranska +33 (0) Saksa Italia +39 (0) Espanja Yhdistynyt kuningaskunta +44(0) Muiden maiden numerot ovat saatavilla Lexmarkin websivustossa osoitteessa Voit pyytää luetteloa tekniseen tukeen sisältyvistä aiheista tai tilata asiakirjat suoraan, jos tiedät asiakirjan numeron. Asiakastuki takuun kahdentoista (12) ensimmäisen kuukauden aikana Jos et löydä vastausta kysymykseesi web-sivustosta tai automaattisen faksipalvelun avulla, voit soittaa suoraan Lexmarkille. Jotta edustajamme voisivat tarjota parhaan tuen, varmista seuraavat asiat ennen soittamista: Olet lukenut vianmääritystä koskevan luvun Käyttöoppaasta ja olet noudattanut tarkoin vianmääritysohjeita. Tietokone ja tulostin ovat päällä ja tietokone on lähelläsi, kun soitat tekniseen tukeen. Sinua pyydetään tekemään joitakin testejä, jotta ongelma voidaan määrittää. Seuraavat tiedot ovat valmiina: 1 Tulostimen sarjanumero (tulostimen takaosan tarrassa) 2 Tulostimalli 3 Tietokoneen malli ja kokoonpano (esim. merkki, suoritintyyppi, muistin määrä) Teknisen tuen edustajamme ovat tavoitettavissa seuraavissa numeroissa: Itävalta Belgia (ranskankielinen) Belgia (flaaminkielinen) Tanska Suomi Ranska Saksa Irlanti Italia Alankomaat Norja Portugali Espanja Ruotsi Sveitsi (ranskankielinen) Sveitsi (saksankielinen) Sveitsi (italiankielinen) Yhdistynyt kuningaskunta Tekninen tuki takuun kahdentoista (12) ensimmäisen kuukauden jälkeen Saat ilmaista teknistä tukea takuun kahdentoista (12) ensimmäisen kuukauden jälkeenkin web-sivustosta osoitteessa tai automaattisen faksipalvelun kautta. Maksullista teknistä tukea on saatavilla myös puhelimitse. Perittävästä maksusta ilmoitetaan, kun soitat tekniseen tukeen. Jos hyväksyt maksun, maksu suoritetaan luottokortilla. Pidä Visa- tai MasterCardluottokortti lähettyvillä, jotta voit ilmoittaa tarvittavat tiedot. Lexmarkin rajoitettu takuu Lexmark takaa alkuperäiselle osta-jalle tai kolmannelle osapuolelle, jolle tuote on annettu tai myyty alkuperäisen ostotodistuksen kanssa takuun aikana, että tuote on valmistettu uusista osista tai uutta vastaavista käytetyistä osista, tuote on Lexmarkin julkaistujen tuotemääritysten mukainen, tuote ei sisällä materiaali- eikä laatuvirheitä ja toimii moitteettomasti. Lexmark ei takaa tuotteen keskeytymätöntä tai virheetöntä toimintaa. Tuotteen takuuaika on yksi vuosi ja se alkaa ostopäivästä. Tuotteen mukana toimitettujen alkuperäis-ten kasettien Liite Liite 39

44 40 takuuaika on 90 päivää ja se alkaa ostopäivästä. (Jollei sovellettava laki edellytä pidempää aikaa). Kassakuitti, josta käy ilmi sarjanumero ja ostopäivä, kelpaa ostotodisteeksi takuuasioissa. Lexmarkin tuotteen oston tai pakkauksen yhteydessä toimitettu ohjelmisto ei kuulu takuun piiriin, mutta kuuluu ohjelmistopakkauksessa ja/tai asianmukaisessa ohjelmiston käyttöoikeussopimuksessa ilmaistun takuun piiriin. Takuuhuolto ja tekninen tuki ovat takuuajan voimassaoloaikana saatavilla veloituksetta Lexmarkin teknisen tuen edustajilta, joihin voi ottaa yhteyden puhelimitse, faksitse tai alla mainitun websivuston avulla. Jotta käyttäjä voisi käyttää takuuhuoltoa tai ilmaista teknistä tukea, hänen on pyydettäessä ilmoitettava tuotteen sarjanumero, ostopäivä ja -paikka. Ilman kyseisiä tietoja tuotteen katsotaan olevan "Ilman takuuta" ja siten kaikesta huollosta veloitetaan voimassa olevien huolto- tai teknisen tuen maksujen mukainen hinta. Takuuhuollon aikana Lexmark yrittää ensin määrittää ja korjata virheen puhelimitse, Internetin kautta tai faksitse. Lexmark korjaa tai vaihtaa viallisen tuotteen toimittamalla joko uuden tai kunnostetun tuotteen. Lexmarkin teknisen tuen edustajat antavat ohjeita viallisten tuotteiden palautuksesta tai vaihdosta. Alkuperäiset pakkausmateriaalit on syytä säilyttää mahdollista myöhempää käyttöä varten takuun voimassaolon ajan. Kaikista vaihdetuista osista ja takuuhuollon aikana korvatuista tuotteista tulee Lexmarkin omaisuutta. Liite Takuuhuolto ei kata sellaisten vikojen korjausta tai vaihtoa, jotka ovat aiheutuneet seuraavista syistä: tuotteeseen on tehty muutoksia tai siihen on lisätty lisälaitteita, tuote on joutunut onnettomuuteen tai sitä on käytetty väärin, käyttöympäristö on ollut väärä lämpötilan, ilmastoinnin tai kosteuden suhteen, huolto- tai korjaustoimet on tehnyt jokin muu kuin Lexmarkin valtuuttama palveluntarjoaja tai laitteessa on käytetty muita kuin alkuperäisiä Lexmarkin värikasetteja tai Lexmarkin suosittelemia tulostusmateriaaleja. RAJOITETUN TAKUUN LAUSEKE ON YKSINOMAINEN TAKUU. KAIKKI MUUT ILMAISTUT TAI OLETETUT TAKUUT, MUKAAN LUKIEN OLETETUT TAKUUT MARKKINOITAVUUDESTA JA SOVELTUVUUDESTA JOHONKIN ERITYISEEN TARKOITUKSEEN, SULJETAAN POIS. (LUKUUN OTTAMATTA MAITA, JOISSA SOVELLETTAVA LAKI VAATII OLETETTUJA TAKUITA) MITKÄÄN TAKUUT, ILMAISTUT TAI OLETETUT, EIVÄT PÄDE TÄMÄN AJANJAKSON JÄLKEEN. VASTUUN RAJOITUS Ostajan ainoa korvaus on edellä mainittu takuuhuolto. Lexmarkin vastuu aineellisista vahingoista on rajoitettu tuotteesta, sen korjauksesta tai vaihdosta maksettuun summaan. Tämä vastuun rajoitus ei päde henkilövahinkoihin tai omaisuusvahinkoihin, joiden osalta Lexmark on laillisesti korvausvelvollinen. Missään tapauksessa Lexmark ei ole vastuussa voittojen menettämisestä, satunnaisista tai välillisistä vahingoista, vaikka Lexmarkia olisi varoitettu tällaisten vahinkojen mahdollisuudesta. LAAJENNETTU TAKUU Asiakas voi laajentaa tätä takuuta koska tahansa takuuajan aikana ostamalla laajennetun takuun. Lisätietoja laajennetusta takuusta saat Lexmarkin web-sivustosta osoitteessa tai ottamalla yhteyden jälleenmyyjään. Säteilyrajoitukset Vastaavuus Euroopan yhteisön direktiivien kanssa Tämä tuote vastaa Euroopan yhteisön neuvoston direktiivien 89/336/EEC ja 73/23/EEC suojausmääräyksiä koskien sähkömagneettisia rajoituksia ja tietyn jännitteisten elektronisten laitteiden turvallisuusmääräyksiä. Selvityksen, josta ilmenee, että tuote täyttää direktiivien vaatimukset, on allekirjoittanut tuotannon ja teknisen tuen johtaja, Lexmark International, S.A., Boigny, Ranska. Tämä tuote täyttää EN 55022:n B- luokan rajoitukset ja EN 60950:n turvallisuusvaatimukset.

45 Energy Star EPA ENERGY STAR toimintasuunnitelma on tietokoneiden valmistajien kesken tehty yhtiökumppanuusohjelma, jolla yritetään edistää energiaa säästävien tuotteiden käyttöönottoa ja vähentää sähköntuotannon aiheuttamaa ilman saastumista. Tässä ohjelmassa mukana olevat yritykset valmistavat tietokoneita, tulostimia, näyttöjä ja faksilaitteita, joiden virrankulutus katkeaa laitteiden ollessa käyttämättöminä. Tämä ominaisuus vähentää energiankulutusta jopa 50 prosentilla. Lexmark on mukana tässä ohjelmassa. Energy Star -yhtiökumppanina Lexmark International Inc. vastaa siitä, että tämä tuote on energiansäästöominaisuuksiltaan Energy Star -periaatteiden mukainen. Virtajohto on kytkettävä sähköpistokkeeseen, joka on lähellä ja jonka luo pääsee helposti. Kun tarvitset huolto- tai korjauspalveluita, käänny ammattilaisten puoleen. Tuote on suunniteltu, testattu ja hyväksytetty siten, että se vastaa maailmanlaajuisesti turvallisuusvaatimuksia, kun siinä käytetään pelkästään Lexmark-osia. Joidenkin osien turvallisuusominaisuudet eivät ole ehkä aina ilmeisiä. Lexmark ei vastaa laitteen turvallisuudesta, mikäli muiden valmistajien varaosia käytetään tässä tulostimessa. Liite Muuntaja Jos muuntaja rikkoutuu, vaihda tilalle Lexmarkin korvausosa tai muu UL LISTED Direct Plug-In - virtalähde, jossa on tunnus "Class 2" (2-luokka) ja 30 Vdc at 500 ma (30 voltin tasavirtalähde/500 milliampeeria). Turvallisuusohjeet Jos tuotteessa EI OLE merkintää, se TÄYTYY liittää oikein maadoitettuun sähköpistokkeeseen. Liite 41
