ABLOY EXEC AVAINJYRSINKONE 6232 KÄYTTÖOHJE

Transkriptio

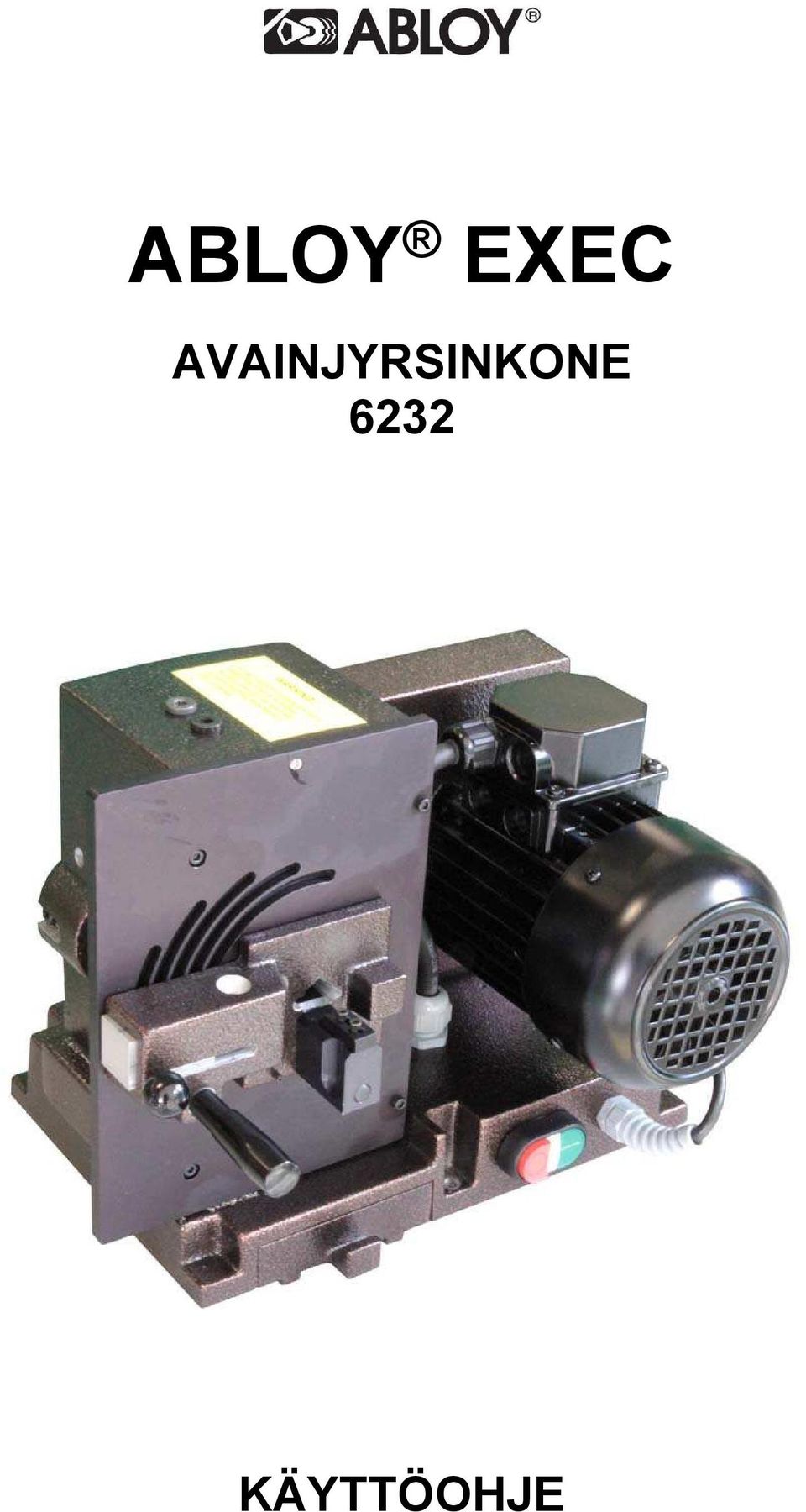

1 ABLOY EXEC AVAINJYRSINKONE 6232 KÄYTTÖOHJE

2 SISÄLLYSLUETTELO 1. TEKNISET TIEDOT JA RAKENNE TURVAOHJEET KONEEN KÄYTTÖ- JA HALLINTALAITTEET AVAINTEN JYRSINTÄ Jyrsinnän aloitus Takaistukan kääntö Avaimen harjaus AVAINTULKIN KÄYTTÖ PUHDISTUS JA HUOLTO

3 1. TEKNISET TIEDOT JA RAKENNE Käyttöjännite 230 VAC / 50 Hz Valmistuttaja Abloy Oy Toimintaperiaate Käsikäyttöinen koodijyrsinavainkone, jolla voidaan jyrsiä ABLOY EXEC avaimia. Moottori 1-vaiheinen vaihtovirtamoottori, varustettu ylikuumenemissuojalla. Työturvallisuus Koneiden suunnittelussa on otettu huomioon Suomen työsuojeluhallinnon koneturvallisuusohjeet. Rakenne Runko-osat alumiinivalua. Avainistukat karkaistua terästä. Kaksi jyrsinterää, ø100 x 2,08 x 32 mm, joiden varaosakoodi Terän vaihto opastetaan avainjyrsinkoneen 6232 huolto-ohjeessa. Huom! Koneessa saa käyttää vain näitä alkuperäisiä jyrsinteriä, ja ne molemmat täytyy vaihtaa samalla kertaa. Teriä ei voida teroittaa halkaisijan muuttumisen takia. Moottorin pyörimisliike välitetään terille kiilahihnoilla. Avainjyrsinkoneessa on pyörivä harja leikkauspurseen poistamiseksi avaimesta. Koneissa on alijännitelaukaisin, jolla estetään koneen käynnistyminen vahingossa virtakatkon jälkeen. Pintakäsittely Runko-osat maalattu. Muut osat musta-anodisoitu tai -oksidoitu. Koneen mitat Pituus 340 mm, leveys käyttökahvojen kanssa 330 mm ja korkeus 260 mm. Paino kuljetuspakkauksessa Noin 25 kg. Varusteet Avaintulkki Kuusiokoloavaimet. Terän kiinnitysmutterin avain. 2

4 2. TURVAOHJEET Lue huolella koko käyttöohje ennen koneen käyttöönottoa. Koneen saa kytkeä ainoastaan maadoitettuun pistorasiaan. Konetta saa käyttää vain kuivissa tiloissa Irrota koneen pistotulppa aina puhdistuksen tai huollon ajaksi. Älä koskaan käytä konetta, elleivät kaikki suojat ole paikoillaan, esim. terän, harjan, kiilahihnan. Kiinnitä kone työpöytään kiinnitysreikiin 12 tulevilla ruuveilla. Älä koskaan aseta avainaihiota paikoilleen moottorin pyöriessä. Älä koskaan poista avainta, ennen kuin moottori on kokonaan pysähtynyt. Avainistukkaa ei saa kääntää jos siinä on avain, ellei koneen moottori pyöri (terän rikkoutumisvaara). 3

5 3. KONEEN KÄYTTÖ- JA HALLINTALAITTEET 1. Virtajohto 2. Pysäytyskytkin 3. Käynnistyskytkin 4. Avaimen kiinnitysvipu 5. Lastulaatikko 6. Avaimen jyrsinnän käyttövipu 7. Jyrsinkoodin valintavipu 8. Jyrsintäkoodin indikointi 9. Avainistukka 10. Jyrsintäpaikan valitsinvipu 11. Jyrsintäpaikan osoitin 12. Koneen kiinnitysreikä 13. Avaimen harjausaukko 4

6 4. AVAINTEN JYRSINTÄ Kone on suunniteltu käytettäväksi kahdella kädellä. Vasemmalla kierretään nuppia (10), kun halutaan muuttaa avaimeen tulevan koodijyrsinnän paikkaa (osoitin 11). Oikealla kädellä valitaan haluttu jyrsinkoodi valintavivun (7) avulla. Käyttövivun (6) avulla suoritetaan koodin jyrsintä avaimeen. 5

7 4.1 Jyrsinnän aloitus Vedä valintavipua (7) ulospäin ja siirrä valitsinta kunnes jyrsittävä koodinumero 0 näkyy indikointiaukossa (8). Pyöritä jyrsinpaikan valitsinta (10) myötä päivään, kunnes sen liike lakkaa ja osoitin (11) näyttää jyrsinpaikkaa 1. Vipu on tällöin kuvan mukaisessa asennossa, kampi alhaalla. 6

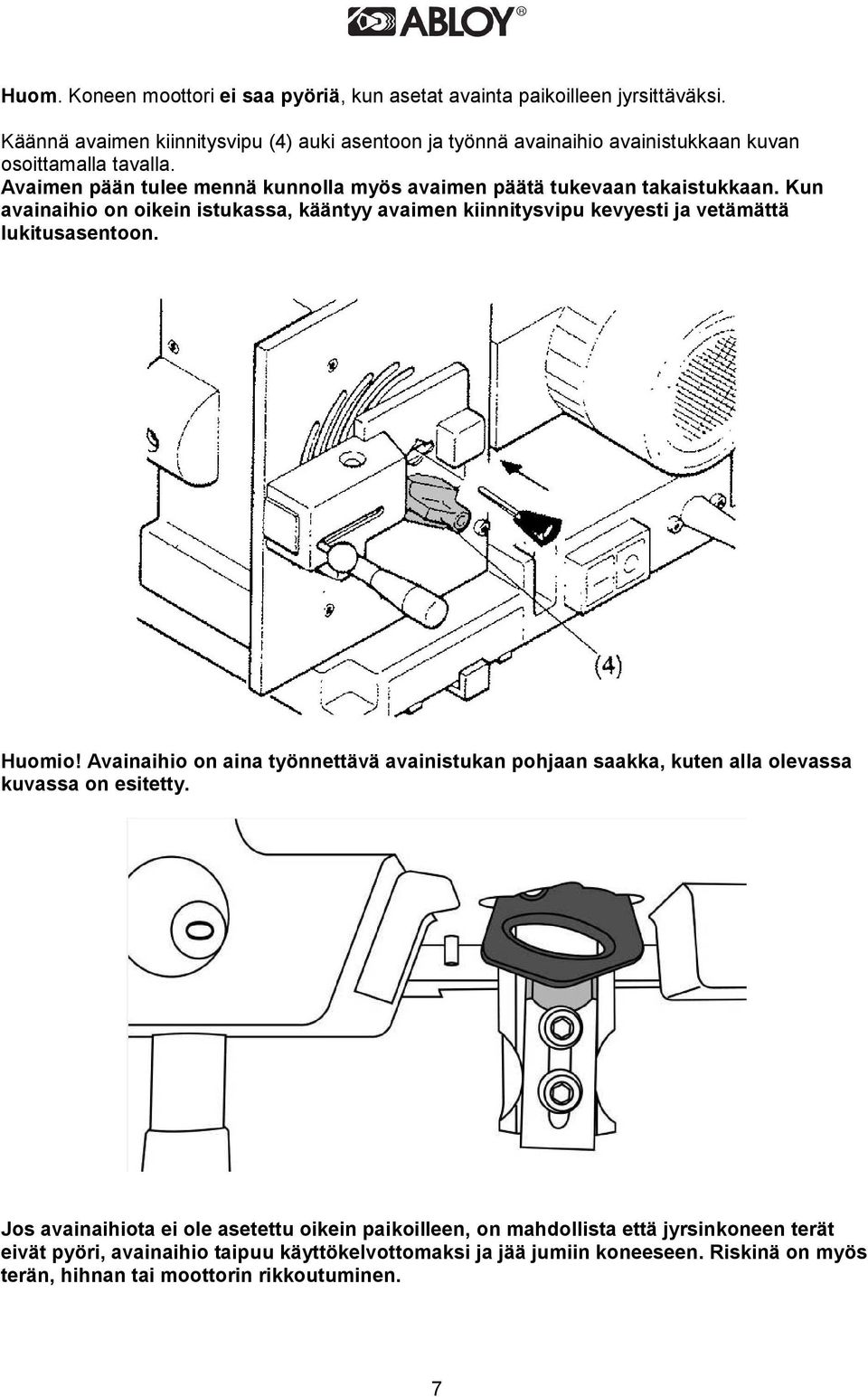

8 Huom. Koneen moottori ei saa pyöriä, kun asetat avainta paikoilleen jyrsittäväksi. Käännä avaimen kiinnitysvipu (4) auki asentoon ja työnnä avainaihio avainistukkaan kuvan osoittamalla tavalla. Avaimen pään tulee mennä kunnolla myös avaimen päätä tukevaan takaistukkaan. Kun avainaihio on oikein istukassa, kääntyy avaimen kiinnitysvipu kevyesti ja vetämättä lukitusasentoon. Huomio! Avainaihio on aina työnnettävä avainistukan pohjaan saakka, kuten alla olevassa kuvassa on esitetty. Jos avainaihiota ei ole asetettu oikein paikoilleen, on mahdollista että jyrsinkoneen terät eivät pyöri, avainaihio taipuu käyttökelvottomaksi ja jää jumiin koneeseen. Riskinä on myös terän, hihnan tai moottorin rikkoutuminen. 7

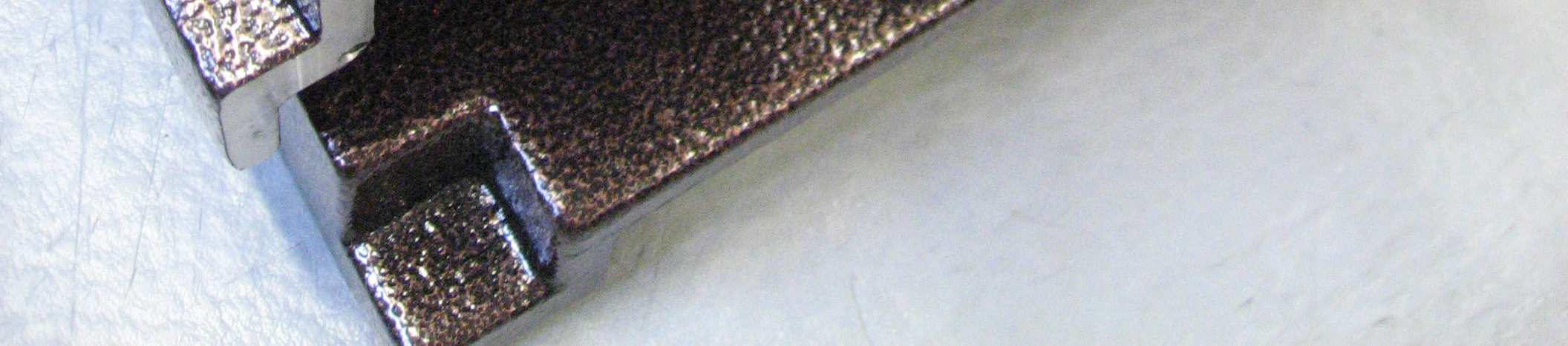

9 4.2 Takaistukan kääntö Takaistukan asento - Koneen jyrsinasetuksen tulee olla aina 0-asennossa laitettaessa avainta paikoilleen ja pois. Takaistukan kääntyminen väärään asentoon aiheutuu - Otetaan avain pois koneesta väärässä asennossa. - Avainta kierretään otettaessa sitä pois koneesta. - Avain ei ole ollut pohjassa eli tuettuna takaistukkaan jyrsittäessä avainta. Avaimen pää on takaistukassa sisällä n. 1,6 mm oikein asetettuna. Takaistukan väärä asento aiheuttaa - Jyrsinnöiltään epäkeskeisiä avaimia. - Kone ei käynnisty, koska terä ottaa avaimen varteen kiinni - Huom. Jos avain ei ole paikoillaan takaistukassa, se voi ottaa terään kiinni estäen koneen käynnistymisen, vaikka takaistukka olisikin oikeassa asennossa. Takaistukan kääntäminen oikeaan asentoon - Takaistukkaa käännetään tarkoitukseen sopivalla etuistukan läpi työnnetyllä työkalulla siten, että takaistukkaa perusasennossa paikoillaan pitävä jousitettu kuula putoaa vastaavaan uraan istukan kehällä. Oikea asento tuntuu pienenä istukan kiertämistä vastustavana voimana. - Takaistukan asennon paikoitus on esitetty alla olevassa periaatekuvassa. 8

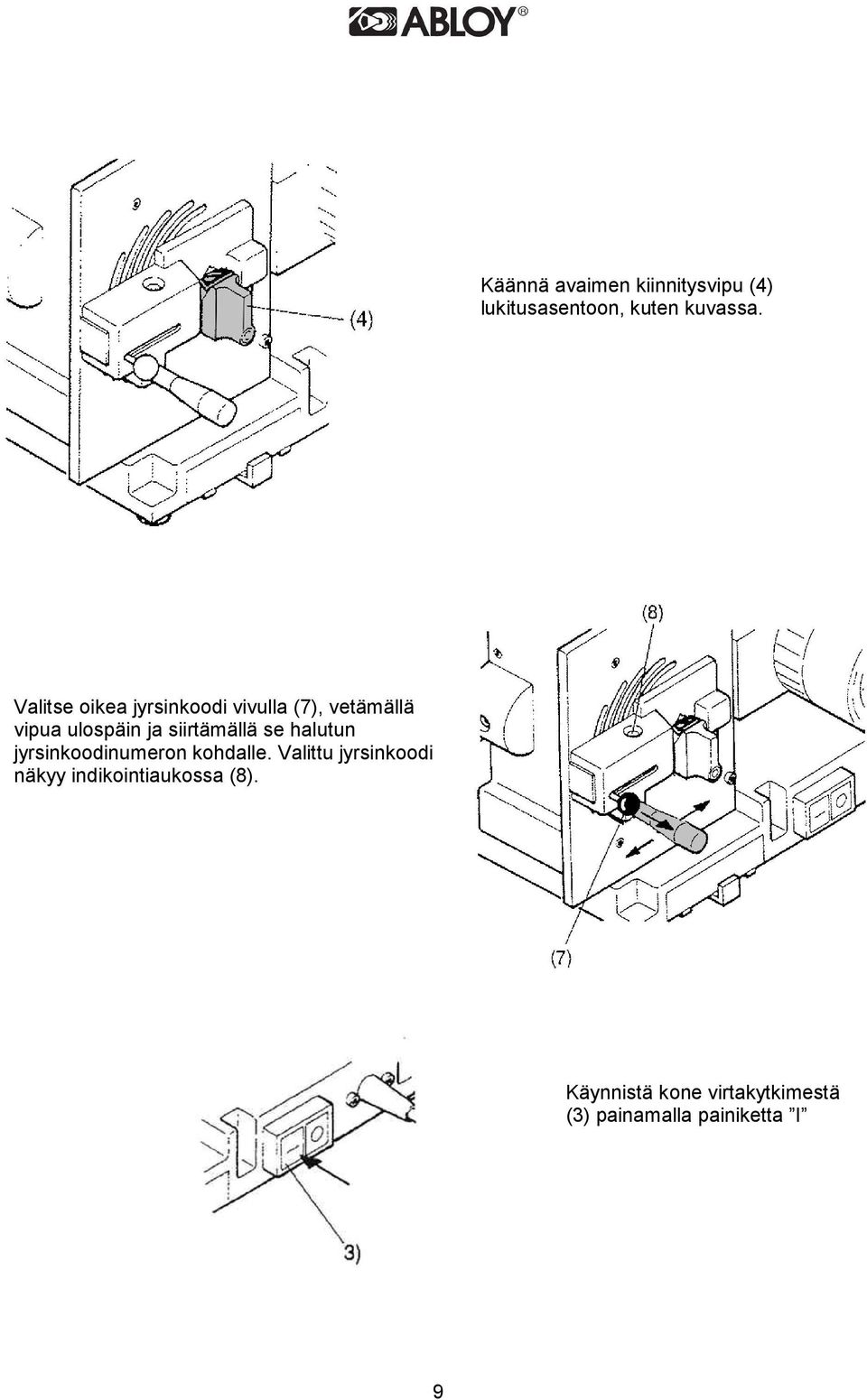

10 Käännä avaimen kiinnitysvipu (4) lukitusasentoon, kuten kuvassa. Valitse oikea jyrsinkoodi vivulla (7), vetämällä vipua ulospäin ja siirtämällä se halutun jyrsinkoodinumeron kohdalle. Valittu jyrsinkoodi näkyy indikointiaukossa (8). Käynnistä kone virtakytkimestä (3) painamalla painiketta I 9

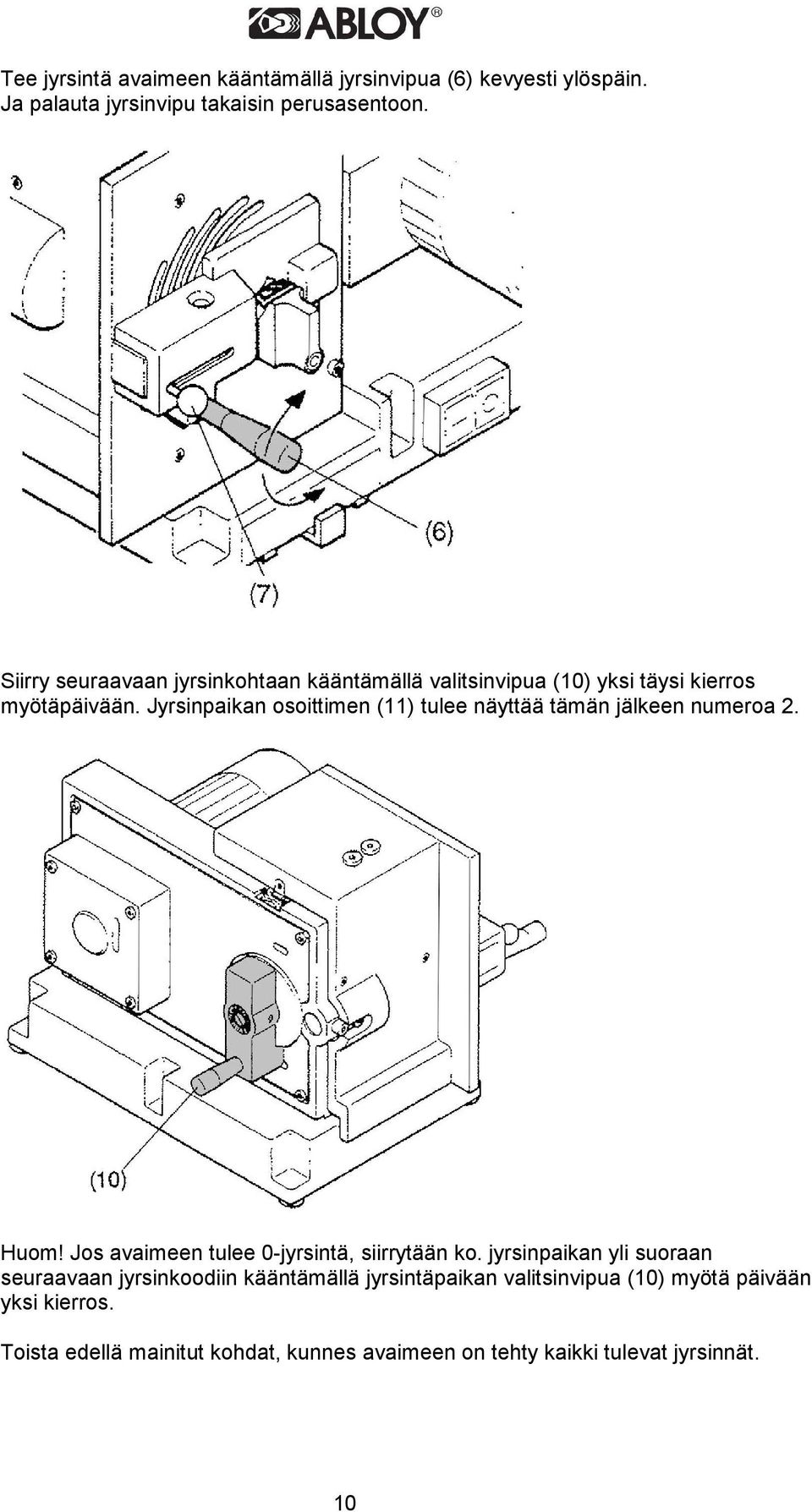

11 Tee jyrsintä avaimeen kääntämällä jyrsinvipua (6) kevyesti ylöspäin. Ja palauta jyrsinvipu takaisin perusasentoon. Siirry seuraavaan jyrsinkohtaan kääntämällä valitsinvipua (10) yksi täysi kierros myötäpäivään. Jyrsinpaikan osoittimen (11) tulee näyttää tämän jälkeen numeroa 2. Huom! Jos avaimeen tulee 0-jyrsintä, siirrytään ko. jyrsinpaikan yli suoraan seuraavaan jyrsinkoodiin kääntämällä jyrsintäpaikan valitsinvipua (10) myötä päivään yksi kierros. Toista edellä mainitut kohdat, kunnes avaimeen on tehty kaikki tulevat jyrsinnät. 10

12 Kun avain on jyrsitty, sammuta moottori pysäytyskytkimestä (2). Siirrä jyrsinkoodin valitsinvipu (7) asentoon 0 ennen avaimen poistamista istukasta. Käännä avaimen kiinnitysvipu (4) auki asentoon ja vedä avain pois kiinnitysistukasta. Avain tulee poistaa koneesta suoraan vetäen. Avaimen kiertoliike voi kääntää takaistukan pois paikoiltaan, minkä seurauksena seuraavan avainaihion asettaminen jyrsinkoneeseen vaikeutuu. Huomio! Moottorin tulee ehdottomasti olla pysähtynyt ennen avaimen poistoa. 4.3 Avaimen harjaus Käynnistä moottori ja harjaa avain kevyesti aukossa (13). Poista avain harjausaukosta ja tarkista silmämääräisesti, että avain on purseeton. Pysäytä moottori kytkimestä (2). Kone on valmis uuden avaimen jyrsimiseen, kun moottori on pysähtynyt. 11

13 5. AVAINTULKIN KÄYTTÖ A Avaimen koodijyrsinnän syvyyden mittaus Koodijyrsinnän syvyydellä tarkoitetaan 5-jyrsinnän syvyyttä. 1. Jyrsi avaimeen 5-jyrsintä. 2. Työnnä avaimen 5-jyrsinnän kohta kevyesti avaintulkin (A) päässä olevaan uraan (ks. piirros). Avaimen tulee mennä tulkin (A) päässä olevaan uraan kevyesti noin 5mm, mutta se ei saa mennä uran pohjaan saakka. Koodijyrsinnän syvyyttä on hyvä tarkkailla säännöllisesti, mutta sen säätäminen ei ole mahdollista omatoimisesti. Säätöä ei tarvita terän vaihdon yhteydessä. B Avaimen pään pituuden mittaus Avaimen pään pituus tarkastetaan tulkin (B) päässä olevien urien avulla. Tehdään 5-jyrsintä ensimmäiselle jyrsinpaikalle. Avaimen tulee mennä tulkin (B) päässä olevien urien puoliväliin, mutta se ei saa mennä uran pohjaan saakka. 6. PUHDISTUS JA HUOLTO Puhdista kone lastuista ja liasta säännöllisesti. Puhdistukseen soveltuu käytettäväksi harja ja/ tai imuri. Paineilman käyttö puhdistuksen yhteydessä on kielletty. Koneen huollon tarve on vähäinen, sillä sen liikkuvien osien laakeroinnissa on käytetty joko suojattuja kestovoideltuja kuulalaakereita tai itsevoitelevia liukulaakereita. Seuraavat huollot on mahdollista tehdä itse: - takaistukan kääntö - rikkoutuneiden nuppien vaihtaminen, - löystyneiden ruuvien kiristäminen, vaihtaminen tms. - koneen liikkuvien osien voitelu konetta purkamatta. Voiteluun voidaan käyttää ohutta öljyä. Suuremmat koneen huollot ja korjaukset tehdään ABLOY OY; n kautta. Koneen lähettämisestä huoltoon on erillinen ohjeistus. Kone lähetetään tarvittaessa huollettavaksi alkuperäisessä pakkauksessa, joten se kannattaa säilyttää. 12
