1 Pikaopas

2 Sisällysluettelo 1 Tietoa tulostimesta... 3 Tulostimen ohjauspaneelin käyttö... 3 Tulostimen ohjauspaneelin valojaksojen ymmärtäminen Paperin asettaminen ja erikoismateriaali... 9 Paperikoon ja -tyypin määrittäminen... 9 Yleisten paperiasetusten määrittäminen... 9 Vakiokasetin ja paperipysäyttimen käyttö Kasettien täyttäminen Monitoimisen syöttölaitteen täyttäminen Kasettien linkitys ja linkityksen purkaminen Kasettien linkitys ja linkityksen purkaminen Omavalintaisen paperityypin nimen konfigurointi Omavalintaisen paperityypin konfigurointi Omavalintaisen paperityypin asettaminen Tulostaminen Asiakirjojen tulostaminen Asiakirjan tulostus Väriaineen tummuuden säätäminen Tulostustyön peruuttaminen Tulostustyön peruuttaminen tietokoneelta Tukosten poistaminen Tukosalueille pääsy [x]-sivutukos, avaa etuluukku. [20y.xx] [x]-sivutukos, avaa takaluukku. [20y.xx] [x]-paperitukos, tyhjennä vakiokasetti. [20y.xx] [x]-paperitukos, irrota kasetti 1 nollataksesi kaksipuolisen. [23y.xx] [x]-paperitukos, irrota kasetti [x]. [24y.xx] [x]-paperitukos, tyhjennä manuaalinen syöttö. [250.xx]

3 1 Tietoa tulostimesta Huomautus: Verkkotulostimissa tai tulostinpalvelimeen liitetyissä tulostimissa voit tarkastaa tulostimesi tilan myös sulautetun web-palvelimen kautta. Tulostimen ohjauspaneelin käyttö Valo tai painike Väri Kuvaus 1 Virhevalo Keltainen Tapahtui virhe. 2 Paperitukoksen valo Keltainen Tapahtui paperitukos. 3 Lisää paperia - tai poista paperi -valo Keltainen Paperia on lisättävä kasettiin tai poistettava sieltä. 4 Väriainetta vähän tai vaihda kehiteyksikön valo Keltainen Värikasetissa on vähän väriä tai kehiteyksikkö on vaihdettava. 5 Valmis- tai tieto-valo Vihreä Tulostin on valmistilassa

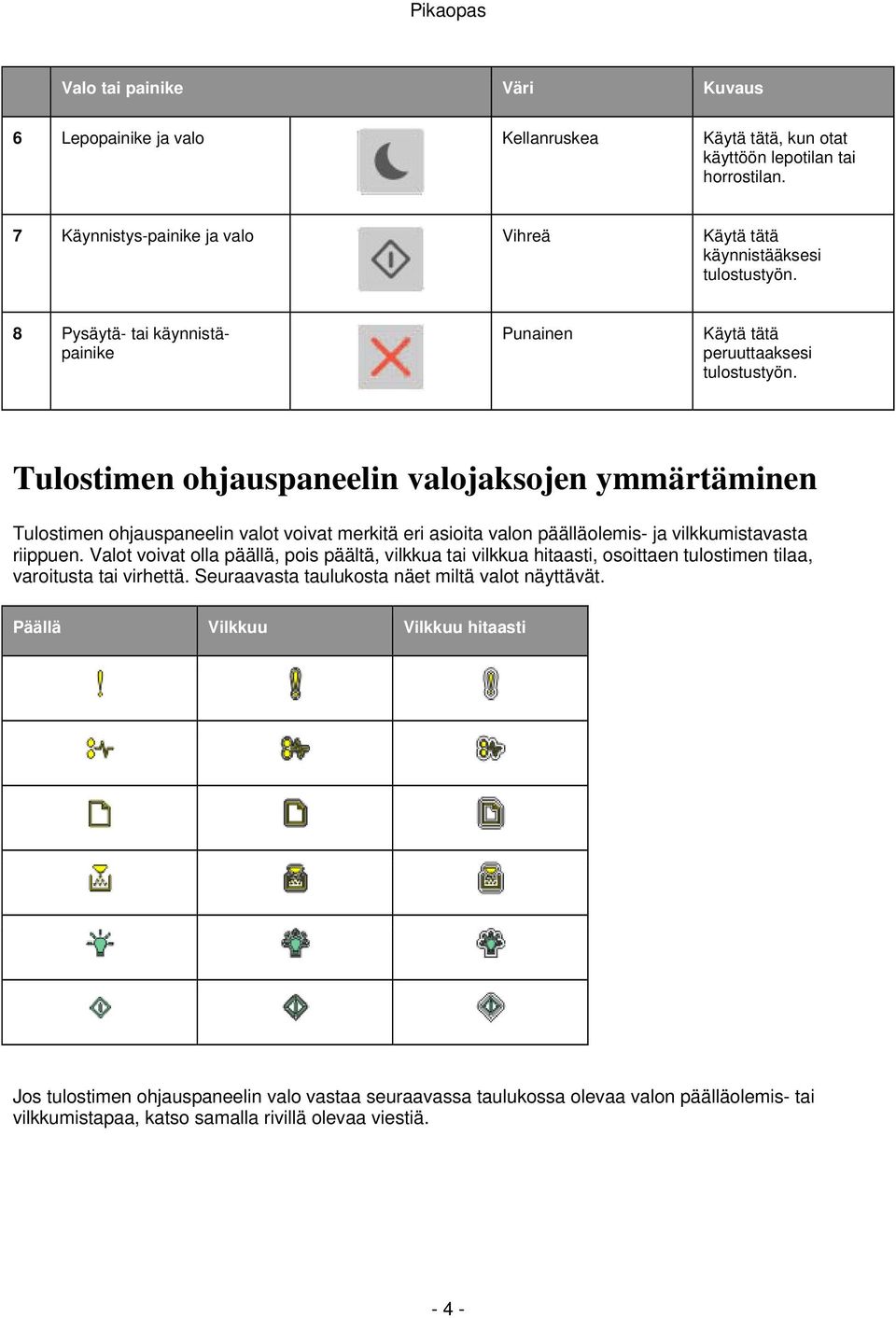

4 Valo tai painike Väri Kuvaus 6 Lepopainike ja valo Kellanruskea Käytä tätä, kun otat käyttöön lepotilan tai horrostilan. 7 Käynnistys-painike ja valo Vihreä Käytä tätä käynnistääksesi tulostustyön. 8 Pysäytä- tai käynnistäpainike Punainen Käytä tätä peruuttaaksesi tulostustyön. Tulostimen ohjauspaneelin valojaksojen ymmärtäminen Tulostimen ohjauspaneelin valot voivat merkitä eri asioita valon päälläolemis- ja vilkkumistavasta riippuen. Valot voivat olla päällä, pois päältä, vilkkua tai vilkkua hitaasti, osoittaen tulostimen tilaa, varoitusta tai virhettä. Seuraavasta taulukosta näet miltä valot näyttävät. Päällä Vilkkuu Vilkkuu hitaasti Jos tulostimen ohjauspaneelin valo vastaa seuraavassa taulukossa olevaa valon päälläolemis- tai vilkkumistapaa, katso samalla rivillä olevaa viestiä

5 Valon päälläolemis- tai vilkkumistapa Viesti Sulje etuluukku Vaihda kehiteyksikkö Vaihda värikasetti, jota ei tueta Vaihda kehiteyksikkö, jota ei tueta Värikasetti, kehiteyksikkö yhteensopimaton Tulostustyön peruutus Materiaalin puskurointi Alentunut tarkkuus Ei-tulostinvalmistajan värikasetti Ei-tulostinvalmistajan kehiteyksikkö Tulostin käynnistyi uudelleen Värikasetissa hyvin vähän väriä Kehiteyksikössä hyvin vähän jäljellä Värikasetti melkein lopussa Kehiteyksikkö melkein lopussa Huoltovirhe - 5 -

6 Valon päälläolemis- tai vilkkumistapa Viesti Lisää paperia Poista paperi vakiokasetista Vaihda paperi Värikasetissa vähän jäljellä Kehiteyksikössä vähän jäljellä Valmis Odottaa Varattu Ei valmis Jos tulostimen ohjauspaneelin valo vastaa seuraavan taulukon "Valon ensisijainen päälläolemis- ja vilkkumistapa" -sarakkeen valon päälläolemis- tai vilkkumistapaa, paina kaksi kertaa nopeasti tulostimen ohjauspaneelissa. Hae valon vastaava päälläolemis- ja vilkkumistapa Valon lisäpäälläolemisja vilkkumistavat sarakkeesta ja sitten katso samalla rivillä oleva viesti. Valon ensisijainen päälläolemis- ja vilkkumistapa Valon lisäpäälläolemis- ja vilkkumistavat Viesti Värikasetti puuttuu tai ei vastaa Vaihda värikasetti - 6 -

7 Valon ensisijainen päälläolemis- ja vilkkumistapa Valon lisäpäälläolemis- ja vilkkumistavat Viesti Värikasetti, tulostusalue yhteensopimaton Kehiteyksikkö puuttuu tai ei vastaa Vakioverkon ohjelmistovirhe Verkon [x] ohjelmistovirhe Muisti ei riitä työn lajitteluun Monimutkainen sivu Muisti ei riitä energiansäästön tukemiseen Standardi rinnakkaisportti ei käytössä Standardi USB-portti ei käytössä Liian monta kasettia Väärä paperikoko Muisti täynnä Paperitukos, tyhjennä vakiokasetti Paperitukos, poista vakiokasetti kaksipuolisen tulostuksen nollaamiseksi - 7 -

8 Valon ensisijainen päälläolemis- ja vilkkumistapa Valon lisäpäälläolemis- ja vilkkumistavat Viesti Paperitukos, avaa takaluukku Paperitukos, poista vakiokasetti kaksipuolisen tulostuksen nollaamiseksi Paperitukos, poista vakiokasetti kaksipuolisen tulostuksen nollaamiseksi Paperitukos, avaa etuluukku Paperitukos, poista vakiokasetti Paperitukos, poista lisäkasetti Paperitukos, manuaalinen syöttö - 8 -

9 2 Paperin asettaminen ja erikoismateriaali Paperikoon ja -tyypin määrittäminen Sulautetun web-palvelimen käyttö 1. Käynnistä selain ja sitten kirjoita tulostimen IP-osoite osoitekenttään. Huomautuksia: - Tulosta verkkoasetusten sivu tai valikkoasetusten sivu, sitten paikallista IP-osoite TCP/IPosiossa. IP-osoite näkyy nelinumeroisina sarjoina, jotka on erotettu toisistaan pisteillä. Esimerkiksi Jos käytät proxy-palvelinta, ota se väliaikaisesti pois käytöstä, jotta internet-sivu latautuu oikein. 2. Napsauta Settings >Paper Menu. Tietokoneen tulostinasetusten käyttö Käyttöjärjestelmästäsi riippuen mene paperivalikkoon paikalliset tulostinasetukset -apuohjelman tai tulostinasetukset kautta. Huomautus: Paperikoko ja -tyyppiasetukset tallennetaan niin kauan, että nollaat tehdasasetukset. Yleisten paperiasetusten määrittäminen Yleinen paperikoko on käyttäjän määrittämä asetus, joka antaa sinun tulostaa paperikokoja, joita ei ole tulostinvalikoissa. Huomautuksia: Monitoimisyöttölaitteen pienin tuettu yleiskoko on 76,2 x 127 mm (3 x 5 tuumaa). Yleisin tuettu yleiskoko on 215,9 x 355,6 mm (8,5 x 14 tuumaa). Sulautetun web-palvelimen käyttö 1. Käynnistä selain ja sitten kirjoita tulostimen IP-osoite osoitekenttään. 2. Napsauta Settings >Paper Menu >Universal Setup. 3. Valitse mittayksikkö tai napsauta Print Width tai Print Length. 4. Vaihda asetusta ja sitten napsauta Submit. Tietokoneen tulostinasetusten käyttö 1. Käyttöjärjestelmästäsi riippuen mene paperivalikkoon paikalliset tulostinasetukset -apuohjelman tai tulostinasetukset kautta. 2. Valitse kasetti, joka sisältää yleisen paperikoon paperia, ja sitten valitse Yleinen paperikoko

10 Vakiokasetin ja paperipysäyttimen käyttö Vakiokasettiin mahtuu enintään 150 arkkia 20-lb paperia. Se kerää tulosteet kuvapuoli alaspäin. Vakiokasetissa on paperipysäytin, joka estää paperia liukumasta ulos kasetin etureunasta, kun paperit pinotaan. Kun haluat avata paperipysäyttimen, vedä sitä niin, että se kääntyy eteenpäin. Huomautus: Sulje paperipysäytin, kun siirrät tulostimen toiseen paikkaan

11 Kasettien täyttäminen VAROITUS LOUKKAANTUMISVAARA: Jotta laite pysyy hyvin tasapainossa, täytä kukin kasetti erikseen. Pidä kaikki kasetit kiinni, kun et tarvitse niitä. 1. Vedä kasetti ulos kokonaan. Huomautus: Älä siirrä kasetteja työn tulostuksen aikana tai kun seuraava valo ilmestyy tulostimen ohjauspaneeliin. Se voi aiheuttaa tukoksen. Varattu - Vilkkuu

12 2. Purista ja sitten liu'uta leveyden ohjauksen läppä oikeaan asentoon lisättävän paperikoon mukaan

13 3. Avaa pituuden ohjain lukituksesta. Purista ja sitten liu'uta pituuden ohjauksen läppä oikeaan asentoon lisättävän paperikoon mukaan. Huomautuksia: - Tiettyjen paperikokojen, kuten letter, legal ja A4 kohdalla, purista ja liu'uta pituuden ohjauksen läppää taaksepäin mukauttaaksesi niiden pituuden. - Kun lisäät legal-kokoa olevaa paperia, pituuden ohjain laajenee perustan ylitse, jolloin paperi altistuu pölylle. Voit suojata paperin pölyltä ja ostaa kannen erikseen. - Jos lisäät paperikokoa A6 vakiokasettiin, purista ja liu'uta pituuden ohjauksen läppää kasetin keskelle A6-koon asentoon. - Varmista, että leveyden ja pituuden ohjaimet kohdistetaan paperikoon osoittimien mukaan kasetin pohjalle

14 4. Taivuta papereita eteen ja taakse, jotta ne irtoavat toisistaan, ja sitten tuuleta ne. Älä taita tai rypistä paperia. Suorista reunat tasaisella pinnalla. 5. Lisää paperipino. Huomautus: Varmista, että paperia on alle enimmäistason osoittimen, joka sijaitsee leveyden ohjaimen sivussa. Huomautuksia: - Aseta paperi tulostettava puoli alaspäin, kun käytät kierrätettyä tai esipainettua paperia. - Lisää esirei'itetty paperi siten, että reiät yläreunassa ovat kasetin etuosaan päin. - Lisää letterhead kuvapuoli alaspäin siten, että arkin yläreuna on kasetin etuosaa kohti. Kaksipuolisen tulostuksen ollessa kyseessä lisää letterhead tulostettava puoli ylöspäin siten, että arkin alareuna on kasetin etuosaa kohden

15 6. Aseta kasetti paikalleen. 7. Aseta paperivalikon paperikoko ja -tyyppi sulautetulta web-palvelimelta tai tietokoneeltasi vastaamaan kasettiin ladattua paperia. Huomautuksia: - Jos tulostinta ei ole liitetty verkkoon, pääset paperivalikkoon käyttöjärjestelmästäsi riippuen paikalliset tulostinasetukset -apuohjelman tai tulostinasetukset kautta. - Aseta oikea paperikoko ja -tyyppi, jotta vältät paperitukokset ja tulostuslaatuongelmat. Monitoimisen syöttölaitteen täyttäminen Käytä monitoimista syöttölaitetta, kun tulostat eri paperikokoja ja -tyyppejä tai erikoismateriaaleja, kuten korttikartonkia, kalvoja, paperitarroja tai kirjekuoria. Voit myös käyttää sitä, kun tulostat yhden sivun letterheadille. 1. Avaa monitoiminen syöttölaite

16 a. Vedä monitoimisen syöttölaitteen laajentimesta. b. Vedä laajenninta varovasti, jotta monitoiminen syöttölaite saadaan kokonaan auki. 2. Purista vasemman leveyden ohjaimen läppää ja sitten siirrä lisäämäsi paperin ohjaimia

17 3. Valmistele paperi tai erikoismateriaali lisäämistä varten. - Taivuta papereita eteen ja taakse, jotta ne irtoavat toisistaan, ja sitten tuuleta ne. Älä taita tai rypistä paperia. Suorista reunat tasaisella pinnalla. - Pidä kiinni kalvojen reunoista. Taivuta kalvoja eteen ja taakse, jotta ne irtoavat toisistaan, ja sitten tuuleta ne. Suorista reunat tasaisella pinnalla. Huomautus: Älä kosketa kalvojen tulostettavaa puolta. Varo, ettet naarmuta niitä. - Taivuta kirjekuoria eteen ja taakse, jotta ne irtoavat toisistaan, ja sitten tuuleta ne. Suorista reunat tasaisella pinnalla. 4. Lisää paperia tai erikoismateriaalia. Huomautuksia: - Älä pakota paperia monitoimiseen syöttölaitteeseen. Liian täyteen täyttäminen voi aiheuttaa paperitukoksia. - Varmista, että paperia tai erikoismateriaalia on alle paperiohjaimissa sijaitsevan enimmäistason osoittimen

18 - Lisää paperia, kalvoja ja korttikartonkia siten, että tulostettava puoli on ylöspäin ja yläreuna menee tulostimeen ensin. Lisätietoja kalvojen lisäämisestä on kalvojen pakkauksessa. - Lisää letterhead kuvapuoli ylöspäin siten, että yläreuna menee tulostimeen ensin. Kaksipuolisen tulostuksen ollessa kyseessä lisää letterhead tulostettava puoli alaspäin siten, että arkin alareuna menee tulostimeen ensin. - Lisää kirjekuoret siten, että kuoren sulkeva läppä on vasemmalla ja alaspäin. Varoitus vaurioitumisvaara: Älä koskaan käytä kirjekuoria, joissa on postimerkkejä, kiinnittimiä, niittejä, ikkunoita, erikoispintoja ja itseliimautuvia tarroja. Tällaiset kirjekuoret voivat vaurioittaa tulostinta pahasti

19 5. Aseta paperivalikon paperikoko ja -tyyppi sulautetulta web-palvelimelta tai tietokoneeltasi vastaamaan monitoimiseen syöttölaitteeseen lisättyä paperia. Huomautus: Käyttöjärjestelmästäsi riippuen mene paperivalikkoon paikalliset tulostinasetukset - apuohjelman tai tulostinasetukset kautta. Kasettien linkitys ja linkityksen purkaminen Kun minkä tahansa kasetin paperikoko ja paperityyppi ovat samat, tulostin linkittää kyseiset kasetit. Kun linkitetty kasetti tyhjenee, paperin syöttö jatkuu seuraavasta linkitetystä kasetista. Suositellaan, että annat erikoispapereille, kuten letterhead ja eriväriset tavalliset paperit, oman nimen, jotta kasetit, joissa ne ovat, eivät linkity automaattisesti. Kasettien linkitys ja linkityksen purkaminen Sulautetun web-palvelimen käyttö 1. Käynnistä selain ja sitten kirjoita tulostimen IP-osoite osoitekenttään. Huomautuksia: - Tulosta verkkoasetusten sivu tai valikkoasetusten sivu, sitten paikallista IP-osoite TCP/IPosiossa. IP-osoite näkyy nelinumeroisina sarjoina, jotka on erotettu toisistaan pisteillä. Esimerkiksi Jos käytät proxy-palvelinta, ota se väliaikaisesti pois käytöstä, jotta internet-sivu latautuu oikein. 2. Napsauta Settings >Paper Menu. 3. Valitse kasetin konfigurointi -kohdasta kasetti, sitten vaihda paperikokoon ja tyypin asetukset. - Kun linkität kasetteja, varmista, että kasetin paperikoko ja -tyyppi vastaavat toisen kasetin kokoa ja tyyppiä. - Kun poistat kasettien linkitystä, varmista, että kasetin paperikoko ja -tyyppi eivät ole samat kuin jollain toisella kasetilla. 4. Napsauta Submit. Tietokoneen tulostinasetusten käyttö Käyttöjärjestelmästäsi riippuen mene paperivalikkoon paikalliset tulostinasetukset -apuohjelman tai tulostinasetukset kautta

20 Varoitus vaurioitumisvaara: Kasettiin lisätyn paperin tulee vastata tulostimeen määritettyä paperityyppiä. Kiinnitysyksikön lämpötila vaihtelee määritetyn paperityypin mukaan. Tulostuksessa voi tulla ongelmia, jos paperityyppiä ei ole määritetty kunnolla. Omavalintaisen paperityypin nimen konfigurointi Sulautetun web-palvelimen käyttö 1. Käynnistä selain ja sitten kirjoita tulostimen IP-osoite osoitekenttään. Huomautuksia: - Tulosta verkkoasetusten sivu tai valikkoasetusten sivu, sitten paikallista IP-osoite TCP/IPosiossa. IP-osoite näkyy nelinumeroisina sarjoina, jotka on erotettu toisistaan pisteillä. Esimerkiksi Jos käytät proxy-palvelinta, ota se väliaikaisesti pois käytöstä, jotta internet-sivu latautuu oikein. 2. Napsauta Settings >Paper Menu >Custom Names. 3. Valitse omavalintainen nimi, sitten kirjoita uuden omavalintaisen tyypin nimi. 4. Napsauta Submit. 5. Napsauta Custom Types, ja sitten varmista korvasiko uusi omavalintainen paperityypin nimi vanhan omavalintaisen paperityypin nimen. Tietokoneen tulostinasetusten käyttö (ainoastaan Windows) Mene omavalintaiseen valikkoon paikalliset tulostinasetukset -apuohjelman kautta. Omavalintaisen paperityypin konfigurointi Sulautetun web-palvelimen käyttö 1. Käynnistä selain ja sitten kirjoita tulostimen IP-osoite osoitekenttään. Huomautuksia: - Tulosta verkkoasetusten sivu tai valikkoasetusten sivu, sitten paikallista IP-osoite TCP/IPosiossa. IP-osoite näkyy nelinumeroisina sarjoina, jotka on erotettu toisistaan pisteillä. Esimerkiksi Jos käytät proxy-palvelinta, ota se väliaikaisesti pois käytöstä, jotta internet-sivu latautuu oikein. 2. Napsauta Settings >Paper Menu >Custom Types. 3. Valitse omavalintaisen paperityypin nimi, sitten valitse omavalintaisen paperityypin nimi. Huomautus: Tavallinen paperi on tehdasasetuksena kaikissa käyttäjän määrittämissä omissa nimissä. 4. Napsauta Submit. Tietokoneen tulostinasetusten käyttö Käyttöjärjestelmästäsi riippuen mene omavalintaiseen valikkoon paikalliset tulostinasetukset - apuohjelman tai tulostinasetukset kautta

21 Omavalintaisen paperityypin asettaminen Sulautetun web-palvelimen käyttö 1. Käynnistä selain ja sitten kirjoita tulostimen IP-osoite osoitekenttään. Huomautuksia: - Tulosta verkkoasetusten sivu tai valikkoasetusten sivu, sitten paikallista IP-osoite TCP/IPosiossa. IP-osoite näkyy nelinumeroisina sarjoina, jotka on erotettu toisistaan pisteillä. Esimerkiksi Jos käytät proxy-palvelinta, ota se väliaikaisesti pois käytöstä, jotta internet-sivu latautuu oikein. 2. Napsauta Settings >Paper Menu. 3. Valitse kasetin konfigurointi -kohdasta paperilähde, ja sitten valitse omavalintainen paperityyppi papertyyppi-sarakkeesta. 4. Napsauta Submit. Tietokoneen tulostinasetusten käyttö Käyttöjärjestelmästäsi riippuen mene paperivalikkoon paikalliset tulostinasetukset -apuohjelman tai tulostinasetukset kautta

22 3 Tulostaminen Asiakirjojen tulostaminen Asiakirjan tulostus 1. Aseta paperivalikon paperikoko ja -tyyppi sulautetulta web-palvelimelta tai tietokoneeltasi vastaamaan kasettiin ladattua paperia. Huomautus: Jos tulostinta ei ole liitetty verkkoon, pääset paperivalikkoon käyttöjärjestelmästäsi riippuen paikalliset tulostinasetukset -apuohjelman tai tulostinasetukset kautta. 2. Lähetä tulostustyö. Windows-käyttäjät a. Kun asiakirja on auki, napsauta Tiedosto >Tulosta. b. Napsauta Ominaisuudet, Määritykset, Valinnat tai Asetus. c. Säädä asetukset tarvittaessa. d. Napsauta OK >Tulosta. Huomautus: Katso lisätietoja Tulostusasetuksista tulostinohjaimen Ohje-toiminnolla

23 Macintosh-käyttäjät a. Määritä asetukset Arkin määrittely -ikkunasta. 1. Kun asiakirja on auki, valitse File >Page Setup. 2. Valitse paperikoko tai luo oma koko, joka vastaa lisättyä paperia. 3. Valitse OK. b. Määritä asetukset Tulostus-ikkunassa. 1. Kun asiakirja on auki, valitse File >Print. Tarvittaessa saat lisää vaihtoehtoja, kun napsautat rajoituskolmiota. 2. Säädä asetukset tarvittaessa tulostus-ikkunasta ja ponnahdusvalikoista. Huomautus: Kun haluat tulostaa erityistä paperityyppiä, säädä paperityypin asetukset vastaamaan lisättyä paperia tai valitse oikea kasetti tai syöttölaite. 3. Napsauta Print. Väriaineen tummuuden säätäminen Sulautetun web-palvelimen käyttö 1. Käynnistä selain ja sitten kirjoita tulostimen IP-osoite osoitekenttään. Huomautuksia: - Tulosta verkkoasetusten sivu tai valikkoasetusten sivu, sitten paikallista IP-osoite TCP/IPosiossa. IP-osoite näkyy nelinumeroisina sarjoina, jotka on erotettu toisistaan pisteillä. Esimerkiksi Jos käytät proxy-palvelinta, ota se väliaikaisesti pois käytöstä, jotta internet-sivu latautuu oikein. 2. Napsauta Settings >Print Settings >Quality Menu. 3. Säädä väriaineen tummuuden asetusta. 4. Napsauta Submit. Tietokoneen tulostinasetusten käyttö Käyttöjärjestelmästäsi riippuen säädä väriaineen tummuusasetukset paikalliset tulostinasetukset - apuohjelman tai tulostinasetusten kautta

24 Tulostustyön peruuttaminen Tulostustyön peruuttaminen tietokoneelta Windows-käyttäjät 1. Avaa tulostimet-kansio. a. Napsauta tai napsauta Käynnistys ja sitten napsauta Käy. b. Kirjoita Aloita haku -tai Käynnistä-ikkunaan tulostinten ohjaus. c. Paina Enter tai napsauta OK. 2. Kaksoisnapsauta tulostin-kuvaketta. 3. Valitse tulostustyö, jonka haluat peruuttaa. 4. Napsauta Poista. Macintosh-käyttäjät 1. Siirry Apple-valikosta johonkin seuraavista: - System Preferences >Print & Scan > valitse tulostin >Open Print Queue - System Preferences >Print & Fax > valitse tulostin >Open Print Queue 2. Valitse tulostinikkunasta tulostustyö, jonka haluat peruuttaa, ja sitten napsauta Delete

25 4 Tukosten poistaminen Tukosalueille pääsy Avaa luukut ja vedä ulos kasetit, jotta pääset tukkeutuneille alueille. Pääsyalue Kuvaus 1 Vakiokasetti 2 Takaluukku 3 Vakiomallinen 250-arkin kasetti (kasetti 1) 4 Valinnainen 250- tai 550-arkin kasetti (kasetti 2) 5 Monitoimisen syöttölaitteen luukku 6 Etuluukku Huomautuksia: Kun Tukosavustin on päällä, tulostin upottaa automaattisesti tyhjät sivut tai sivut, joissa on vain osittain tulostusta, vakiokasettiin sen jälkeen, kun paperitukos on poistettu. Tarkasta tulostuivatko kaikki sivut. Kun Asiakirjatukoksesta palautuminen on asetettu Päällä tai Auto-tilaan, tulostin tulostaa jumiin jääneet sivut uudestaan. Auto-asetus ei takaa, että sivu tulostuu

26 [x]-sivutukos, avaa etuluukku. [20y.xx] Jos tulostimen ohjauspaneelin valo on sama kuin edeltävän kuvan valo, paina nopeasti, jotta näet valon lisäpäälläolemistavan. kaksi kertaa Jos lisävalo vastaa edellisen kuvan valoa, toimi seuraavasti

27 VAROITUS KUUMA PINTA: Tulostimen sisäpuoli voi olla kuuma. Jotta et polta itseäsi kuumalla komponentilla, annan pinnan jäähtyä ennen kuin kosketat sitä. 1. Paina tulostimen oikealla puolella olevaa painiketta, ja sitten avaa etuluukku. 2. Vedä värikasetti ulos kahvasta. 3. Nosta sinistä kahvaa ja sitten vedä kehiteyksikkö ulos tulostimesta. Varoitus vaurioitumisvaara: Älä kosketa kuvanohjaimen rumpua. Tämä saattaa vaikuttaa tulevien tulostustöiden tulostuslaatuun

28 4. Aseta kehiteyksikkö sivuun, tasaiselle ja sileälle pinnalle. Varoitus vaurioitumisvaara: Älä altista kehiteyksikköä suoralle valolle yli 10 minuutiksi. Liian suuri altistaminen valolle voi heikentää tulostuslaatua. 5. Nosta tulostimen edessä olevaa vihreää läppää. 6. Tartu tiukasti molemmin puolin tukkeutuneeseen paperiin, ja sitten vedä se varoen ulos. Huomautus: Varmista, että kaikki paperinpalaset tulevat pois

29 7. Aseta kehiteyksikkö paikalleen siten, että kohdistat yksikön sivukiskojen nuolet tulostimen sisään, ja sitten aseta kehiteyksikkö tulostimeen. 8. Aseta värikasetti paikalleen siten, että kohdistat värikasetin sivukiskojen nuolet tulostimen sisään ja sitten aseta värikasetti tulostimeen. 9. Sulje etuluukku. 10. Paina tulostimen ohjauspaneelista nollataksesi viestin ja jatka tulostamista. [x]-sivutukos, avaa takaluukku. [20y.xx]

30 Jos tulostimen ohjauspaneelin valo on sama kuin edeltävän kuvan valo, paina nopeasti, jotta näet valon lisäpäälläolemistavan. kaksi kertaa Jos lisävalo vastaa edellisen kuvan valoa, toimi seuraavasti. 1. Paina tulostimen oikealla puolella olevaa painiketta, ja sitten avaa etuluukku

31 2. Vedä takaluukkua varoen alaspäin. VAROITUS KUUMA PINTA: Tulostimen sisäpuoli voi olla kuuma. Jotta et polta itseäsi kuumalla komponentilla, annan pinnan jäähtyä ennen kuin kosketat sitä. 3. Tartu tiukasti molemmin puolin tukkeutuneeseen paperiin, ja sitten vedä se varoen ulos. Huomautus: Varmista, että kaikki paperinpalaset tulevat pois. 4. Sulje etu- ja etuluukut. 5. Paina tulostimen ohjauspaneelista nollataksesi viestin ja jatka tulostamista

32 [x]-paperitukos, tyhjennä vakiokasetti. [20y.xx] Jos tulostimen ohjauspaneelin valo on sama kuin edeltävän kuvan valo, paina nopeasti, jotta näet valon lisäpäälläolemistavan. kaksi kertaa Jos lisävalo vastaa edellisen kuvan valoa, toimi seuraavasti

33 1. Tartu tiukasti molemmin puolin tukkeutuneeseen paperiin, ja sitten vedä se varoen ulos. Huomautus: Varmista, että kaikki paperinpalaset tulevat pois. 2. Paina tulostimen ohjauspaneelista nollataksesi viestin ja jatka tulostamista. [x]-paperitukos, irrota kasetti 1 nollataksesi kaksipuolisen. [23y.xx] Jos tulostimen ohjauspaneelin valo on sama kuin edeltävän kuvan valo, paina nopeasti, jotta näet valon lisäpäälläolemistavan. kaksi kertaa

34 Valon lisäpäälläolemis- ja vilkkumistavat Valon päälläolemis- tai vilkkumistapa - Vilkkuu

35 Jos lisävalo vastaa jotakin edellisten kuvien valoista, toimi seuraavasti. VAROITUS KUUMA PINTA: Tulostimen sisäpuoli voi olla kuuma. Jotta et polta itseäsi kuumalla komponentilla, annan pinnan jäähtyä ennen kuin kosketat sitä. 1. Vedä kasetti ulos kokonaan. 2. Etsi sininen kahva, ja sitten vedä se alas poistaaksesi paperitukoksen. Huomautus: Jos jumiutunutta paperia ei näy kaksipuolisella alueella, sitten avaa takaluukku ja poista jumiutunut paperi varovasti. Varmista, että kaikki paperinpalaset tulevat pois

36 3. Tartu tiukasti molemmin puolin tukkeutuneeseen paperiin, ja sitten vedä se varoen ulos. Huomautus: Varmista, että kaikki paperinpalaset tulevat pois. 4. Aseta kasetti paikalleen. 5. Paina tulostimen ohjauspaneelista nollataksesi viestin ja jatka tulostamista. [x]-paperitukos, irrota kasetti [x]. [24y.xx] Jos tulostimen ohjauspaneelin valo on sama kuin edeltävän kuvan valo, paina nopeasti, jotta näet valon lisäpäälläolemistavan. kaksi kertaa

37 Valon lisäpäälläolemis- ja vilkkumistavat Valon päälläolemis- tai vilkkumistapa Jos lisävalo vastaa jotakin edellisten kuvien valoista, toimi seuraavasti

38 1. Vedä kasetti ulos kokonaan. 2. Tartu tiukasti molemmin puolin tukkeutuneeseen paperiin, ja sitten vedä se varoen ulos. Huomautus: Varmista, että kaikki paperinpalaset tulevat pois. 3. Aseta kasetti paikalleen. 4. Paina tulostimen ohjauspaneelista nollataksesi viestin ja jatka tulostamista

39 [x]-paperitukos, tyhjennä manuaalinen syöttö. [250.xx] Jos tulostimen ohjauspaneelin valo on sama kuin edeltävän kuvan valo, paina nopeasti, jotta näet valon lisäpäälläolemistavan. kaksi kertaa

40 Jos lisävalo vastaa edellisen kuvan valoa, toimi seuraavasti. 1. Tartu monitoimiseen syöttölaitteeseen jumiutuneen paperin molemmista sivuista, ja sitten vedä paperi varovasti ulos. Huomautus: Varmista, että kaikki paperinpalaset tulevat pois. 2. Taivuta papereita eteen ja taakse, jotta ne irtoavat toisistaan, ja sitten tuuleta ne. Älä taita tai rypistä paperia. Suorista reunat tasaisella pinnalla. 3. Aseta paperia monitoimiseen syöttölaitteeseen. Huomautus: Varmista, että paperinohjain lepää kevyesti paperin reunaa vasten. 4. Paina tulostimen ohjauspaneelista nollataksesi viestin ja jatka tulostamista
