SEGMENTTIVENTTIILI, R1 LAIPATON JA R21 LAIPALLINEN

Transkriptio

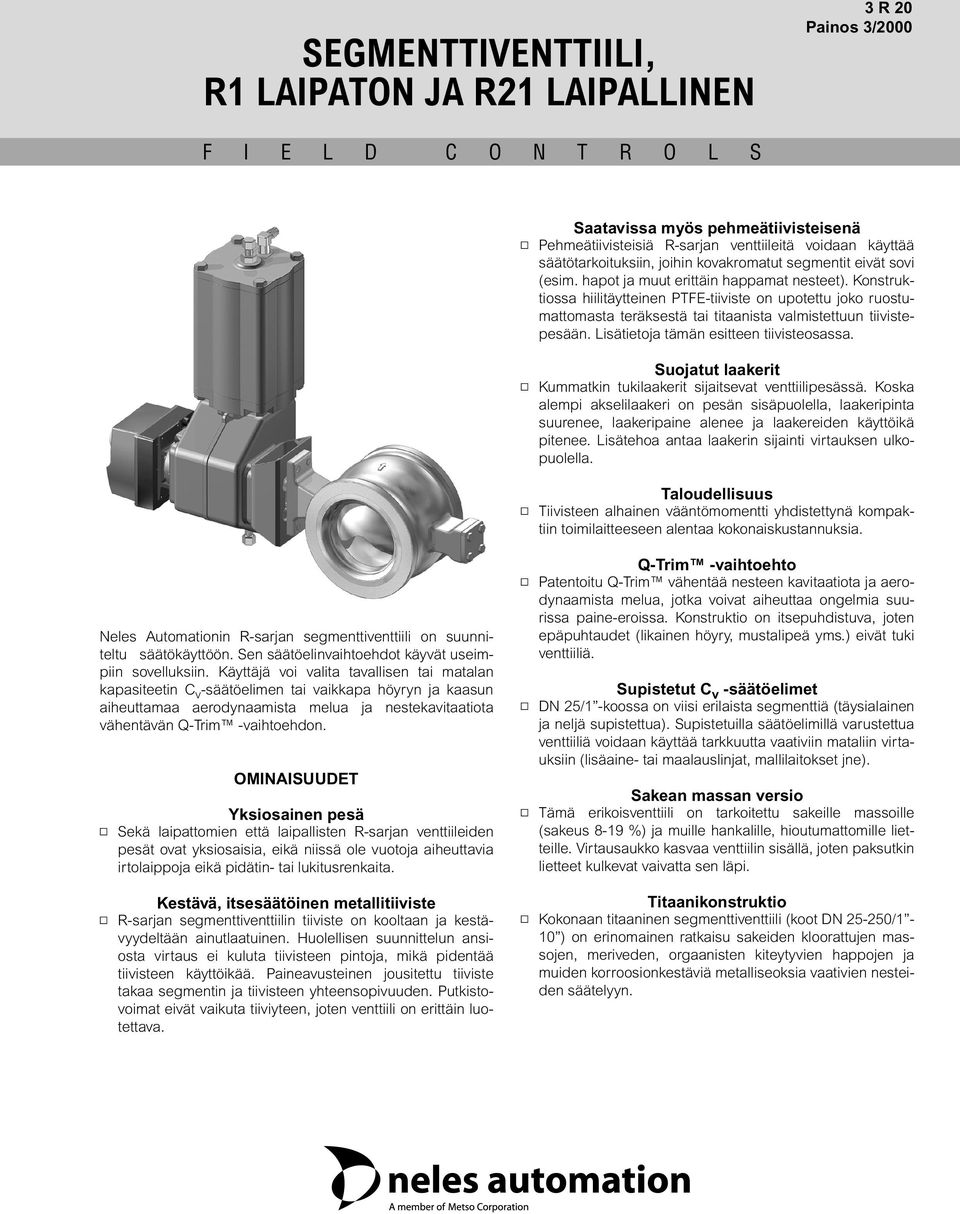

1 SEGMENTTIVENTTIILI, R1 LAIPATON JA R21 LAIPALLINEN 3 R 20 Painos 3/2000 F I E L D C O N T R O L S Saatavissa myös pehmeätiivisteisenä Pehmeätiivisteisiä R-sarjan venttiileitä voidaan käyttää säätötarkoituksiin, joihin kovakromatut segmentit eivät sovi (esim. hapot ja muut erittäin happamat nesteet). Konstruktiossa hiilitäytteinen PTFE-tiiviste on upotettu joko ruostumattomasta teräksestä tai titaanista valmistettuun tiivistepesään. Lisätietoja tämän esitteen tiivisteosassa. Suojatut laakerit Kummatkin tukilaakerit sijaitsevat venttiilipesässä. Koska alempi akselilaakeri on pesän sisäpuolella, laakeripinta suurenee, laakeripaine alenee ja laakereiden käyttöikä pitenee. Lisätehoa antaa laakerin sijainti virtauksen ulkopuolella. Taloudellisuus Tiivisteen alhainen vääntömomentti yhdistettynä kompaktiin toimilaitteeseen alentaa kokonaiskustannuksia. Neles Automationin R-sarjan segmenttiventtiili on suunniteltu säätökäyttöön. Sen säätöelinvaihtoehdot käyvät useimpiin sovelluksiin. Käyttäjä voi valita tavallisen tai matalan kapasiteetin C v -säätöelimen tai vaikkapa höyryn ja kaasun aiheuttamaa aerodynaamista melua ja nestekavitaatiota vähentävän Q-Trim -vaihtoehdon. OMINAISDET Yksiosainen pesä Sekä laipattomien että laipallisten R-sarjan venttiileiden pesät ovat yksiosaisia, eikä niissä ole vuotoja aiheuttavia irtolaippoja eikä pidätin- tai lukitusrenkaita. Kestävä, itsesäätöinen metallitiiviste R-sarjan segmenttiventtiilin tiiviste on kooltaan ja kestävyydeltään ainutlaatuinen. Huolellisen suunnittelun ansiosta virtaus ei kuluta tiivisteen pintoja, mikä pidentää tiivisteen käyttöikää. Paineavusteinen jousitettu tiiviste takaa segmentin ja tiivisteen yhteensopivuuden. Putkistovoimat eivät vaikuta tiiviyteen, joten venttiili on erittäin luotettava. Q-Trim -vaihtoehto Patentoitu Q-Trim vähentää nesteen kavitaatiota ja aerodynaamista melua, jotka voivat aiheuttaa ongelmia suurissa paine-eroissa. Konstruktio on itsepuhdistuva, joten epäpuhtaudet (likainen höyry, mustalipeä yms.) eivät tuki venttiiliä. Supistetut C v -säätöelimet 25/1 -koossa on viisi erilaista segmenttiä (täysialainen ja neljä supistettua). Supistetuilla säätöelimillä varustettua venttiiliä voidaan käyttää tarkkuutta vaativiin mataliin virtauksiin (lisäaine- tai maalauslinjat, mallilaitokset jne). Sakean massan versio Tämä erikoisventtiili on tarkoitettu sakeille massoille (sakeus 8-19 %) ja muille hankalille, hioutumattomille lietteille. Virtausaukko kasvaa venttiilin sisällä, joten paksutkin lietteet kulkevat vaivatta sen läpi. Titaanikonstruktio naan titaaninen segmenttiventtiili (koot /1-10 ) on erinomainen ratkaisu sakeiden kloorattujen massojen, meriveden, orgaanisten kiteytyvien happojen ja muiden korroosionkestäviä metalliseoksia vaativien nesteiden säätelyyn.

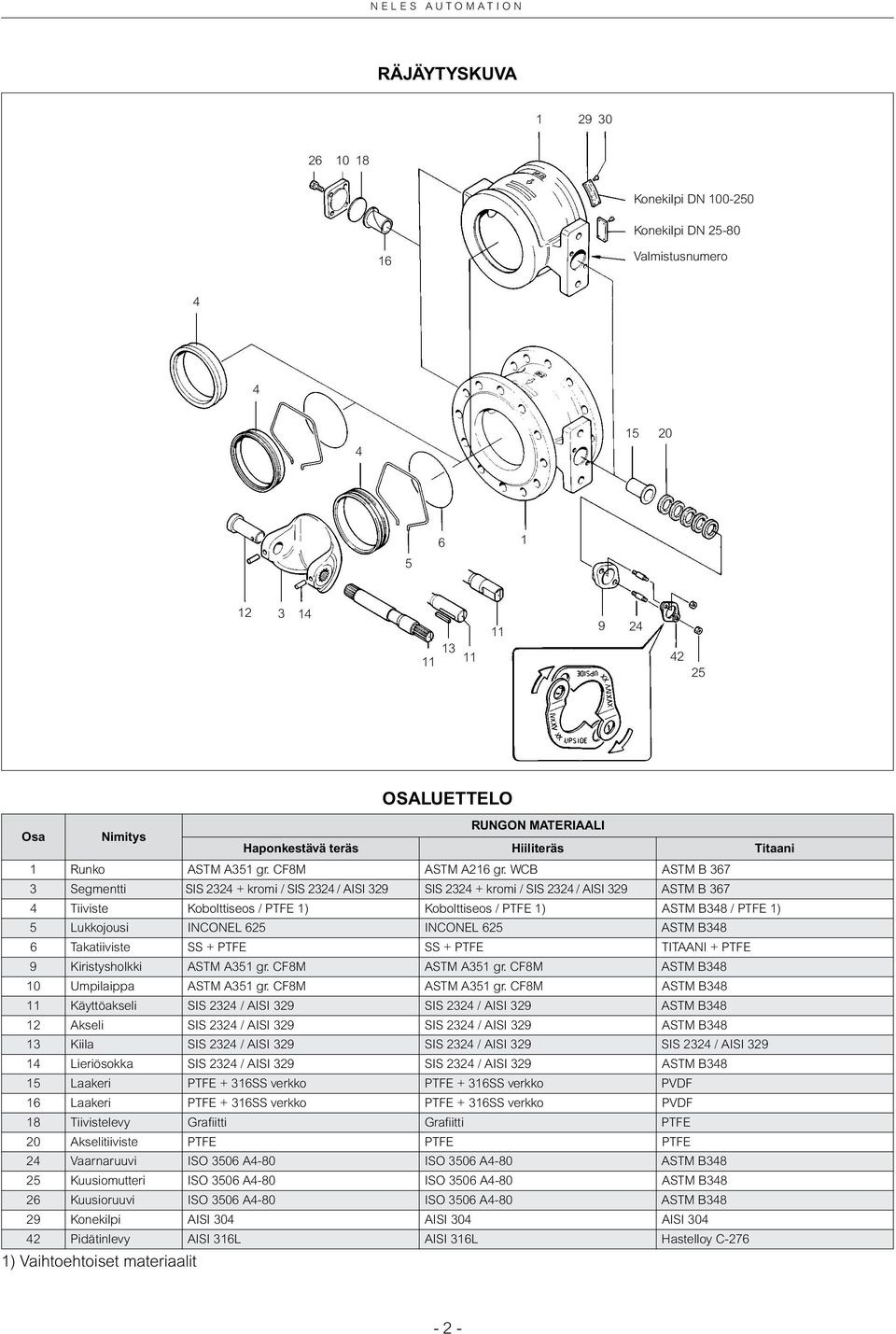

2 NELES ATOMATION RÄJÄYTYSKVA Konekilpi Konekilpi Valmistusnumero OSALETTELO RNGON MATERIAALI Osa Nimitys Haponkestävä teräs Hiiliteräs Titaani 1 Runko ASTM A351 gr. CF8M ASTM A216 gr. WCB ASTM B Segmentti SIS kromi / SIS 2324 / AISI 329 SIS kromi / SIS 2324 / AISI 329 ASTM B Tiiviste Kobolttiseos / PTFE 1) Kobolttiseos / PTFE 1) ASTM B348 / PTFE 1) 5 Lukkojousi INCONEL 625 INCONEL 625 ASTM B348 6 Takatiiviste SS + PTFE SS + PTFE TITAANI + PTFE 9 Kiristysholkki ASTM A351 gr. CF8M ASTM A351 gr. CF8M ASTM B mpilaippa ASTM A351 gr. CF8M ASTM A351 gr. CF8M ASTM B Käyttöakseli SIS 2324 / AISI 329 SIS 2324 / AISI 329 ASTM B Akseli SIS 2324 / AISI 329 SIS 2324 / AISI 329 ASTM B Kiila SIS 2324 / AISI 329 SIS 2324 / AISI 329 SIS 2324 / AISI Lieriösokka SIS 2324 / AISI 329 SIS 2324 / AISI 329 ASTM B Laakeri PTFE + 316SS verkko PTFE + 316SS verkko PVDF 16 Laakeri PTFE + 316SS verkko PTFE + 316SS verkko PVDF 18 Tiivistelevy Grafiitti Grafiitti PTFE 20 Akselitiiviste PTFE PTFE PTFE 24 Vaarnaruuvi ISO 3506 A4-80 ISO 3506 A4-80 ASTM B Kuusiomutteri ISO 3506 A4-80 ISO 3506 A4-80 ASTM B Kuusioruuvi ISO 3506 A4-80 ISO 3506 A4-80 ASTM B Konekilpi AISI 304 AISI 304 AISI Pidätinlevy AISI 316L AISI 316L Hastelloy C-276 1) Vaihtoehtoiset materiaalit - 2 -

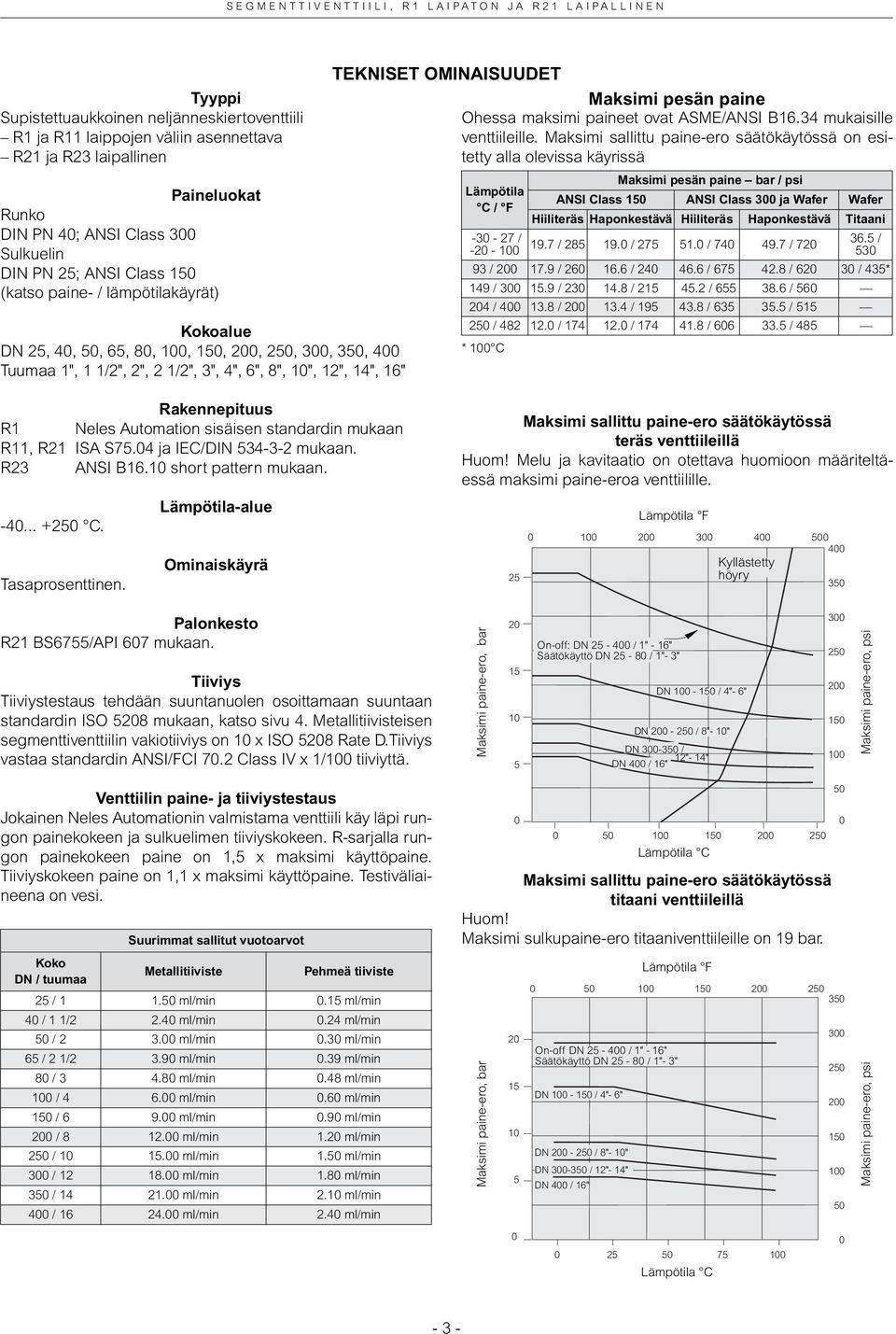

3 SEGMENTTIVENTTIILI, R1 LAIPATON JA R21 LAIPALLINEN Supistettuaukkoinen neljänneskiertoventtiili R1 ja R11 laippojen väliin asennettava R21 ja R23 laipallinen Paineluokat Runko DIN PN 40; ANSI Class 300 Sulkuelin DIN PN 25; ANSI Class 150 (katso paine- / lämpötilakäyrät) alue 25, 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400 Tuumaa 1", 1 1/2", 2", 2 1/2", 3", 4", 6", 8", 10", 12", 14", 16" TEKNISET OMINAISDET Maksimi pesän paine Ohessa maksimi paineet ovat ASME/ANSI B16.34 mukaisille venttiileille. Maksimi sallittu paine-ero säätökäytössä on esitetty alla olevissa käyrissä Lämpötila C / F * 100 C Maksimi pesän paine bar / psi ANSI Class 150 ANSI Class 300 ja Wafer Wafer Hiiliteräs Haponkestävä Hiiliteräs Haponkestävä Titaani / / / / / / / / / / / / 435* 149 / / / / / / / / / / / / / / / 485 Rakennepituus R1 Neles Automation sisäisen standardin mukaan R11, R21 ISA S75.04 ja IEC/DIN mukaan. R23 ANSI B16.10 short pattern mukaan C. Tasaprosenttinen. Lämpötila-alue Ominaiskäyrä Maksimi sallittu paine-ero säätökäytössä teräs venttiileillä Huom! Melu ja kavitaatio on otettava huomioon määriteltäessä maksimi paine-eroa venttiilille. Lämpötila F Kyllästetty 25 höyry 350 Palonkesto R21 BS6755/API 607 mukaan. Tiiviys Tiiviystestaus tehdään suuntanuolen osoittamaan suuntaan standardin ISO 5208 mukaan, katso sivu 4. Metallitiivisteisen segmenttiventtiilin vakiotiiviys on 10 x ISO 5208 Rate D.Tiiviys vastaa standardin ANSI/FCI 70.2 Class IV x 1/100 tiiviyttä. Maksimi paine-ero, bar On-off: / 1" - 16" Säätökäyttö / 1"- 3" / 4"- 6" / 8"- 10" / 12"- 14" 400 / 16" Maksimi paine-ero, psi Venttiilin paine- ja tiiviystestaus Jokainen Neles Automationin valmistama venttiili käy läpi rungon painekokeen ja sulkuelimen tiiviyskokeen. R-sarjalla rungon painekokeen paine on 1,5 x maksimi käyttöpaine. Tiiviyskokeen paine on 1,1 x maksimi käyttöpaine. Testiväliaineena on vesi. / tuumaa Suurimmat sallitut vuotoarvot Metallitiiviste Pehmeä tiiviste 25 / ml/min 0.15 ml/min 40 / 1 1/ ml/min 0.24 ml/min 50 / ml/min 0.30 ml/min 65 / 2 1/ ml/min 0.39 ml/min 80 / ml/min 0.48 ml/min 100 / ml/min 0.60 ml/min 150 / ml/min 0.90 ml/min 200 / ml/min 1.20 ml/min 250 / ml/min 1.50 ml/min 300 / ml/min 1.80 ml/min 350 / ml/min 2.10 ml/min 400 / ml/min 2.40 ml/min Lämpötila C Maksimi sallittu paine-ero säätökäytössä titaani venttiileillä Huom! Maksimi sulkupaine-ero titaaniventtiileille on 19 bar. Maksimi paine-ero, bar / 4"- 6" / 8"- 10" / 12"- 14" 400 / 16" Lämpötila F On-off / 1" - 16" Säätökäyttö / 1"- 3" Maksimi paine-ero, psi Lämpötila C 0-3 -

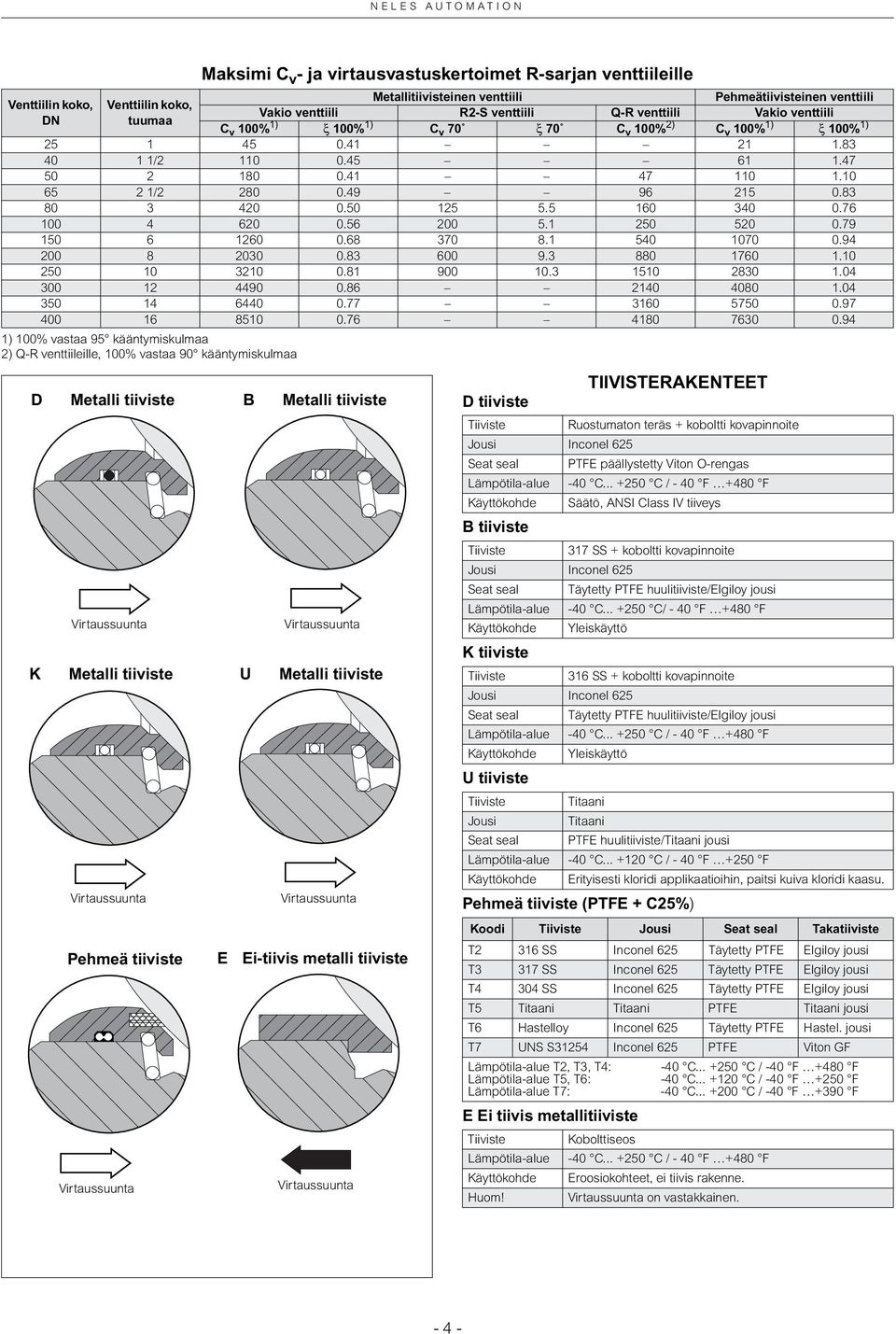

4 NELES ATOMATION 1) 100% vastaa 95 kääntymiskulmaa 2) Q-R venttiileille, 100% vastaa 90 kääntymiskulmaa Maksimi C v - ja virtausvastuskertoimet R-sarjan venttiileille Metallitiivisteinen venttiili Pehmeätiivisteinen venttiili Venttiilin koko, Venttiilin koko, Vakio venttiili R2-S venttiili Q-R venttiili Vakio venttiili tuumaa C v 100% 1) ξ 100% 1) C v 70 ξ 70 C v 100% 2) C v 100% 1) ξ 100% 1) / / D K Metalli tiiviste Virtaussuunta Metalli tiiviste Virtaussuunta Pehmeä tiiviste Virtaussuunta E B Metalli tiiviste Virtaussuunta Metalli tiiviste Virtaussuunta Ei-tiivis metalli tiiviste Virtaussuunta D tiiviste Tiiviste B tiiviste K tiiviste tiiviste TIIVISTERAKENTEET Pehmeä tiiviste (PTFE + C25%) E Ei tiivis metallitiiviste Ruostumaton teräs + koboltti kovapinnoite Jousi Inconel 625 Seat seal PTFE päällystetty Viton O-rengas Lämpötila-alue -40 C C / - 40 F +480 F Käyttökohde Säätö, ANSI Class IV tiiveys Tiiviste 317 SS + koboltti kovapinnoite Jousi Inconel 625 Seat seal Täytetty PTFE huulitiiviste/elgiloy jousi Lämpötila-alue -40 C C/ - 40 F +480 F Käyttökohde Yleiskäyttö Tiiviste 316 SS + koboltti kovapinnoite Jousi Inconel 625 Seat seal Täytetty PTFE huulitiiviste/elgiloy jousi Lämpötila-alue -40 C C / - 40 F +480 F Käyttökohde Yleiskäyttö Tiiviste Jousi Seat seal Titaani Titaani PTFE huulitiiviste/titaani jousi Lämpötila-alue -40 C C / - 40 F +250 F Käyttökohde Erityisesti kloridi applikaatioihin, paitsi kuiva kloridi kaasu. Koodi Tiiviste Jousi Seat seal Takatiiviste T2 316 SS Inconel 625 Täytetty PTFE Elgiloy jousi T3 317 SS Inconel 625 Täytetty PTFE Elgiloy jousi T4 304 SS Inconel 625 Täytetty PTFE Elgiloy jousi T5 Titaani Titaani PTFE Titaani jousi T6 Hastelloy Inconel 625 Täytetty PTFE Hastel. jousi T7 NS S31254 Inconel 625 PTFE Viton GF Lämpötila-alue T2, T3, T4: -40 C C / -40 F +480 F Lämpötila-alue T5, T6: -40 C C / -40 F +250 F Lämpötila-alue T7: -40 C C / -40 F +390 F Tiiviste Kobolttiseos Lämpötila-alue -40 C C / - 40 F +480 F Käyttökohde Eroosiokohteet, ei tiivis rakenne. Huom! Virtaussuunta on vastakkainen

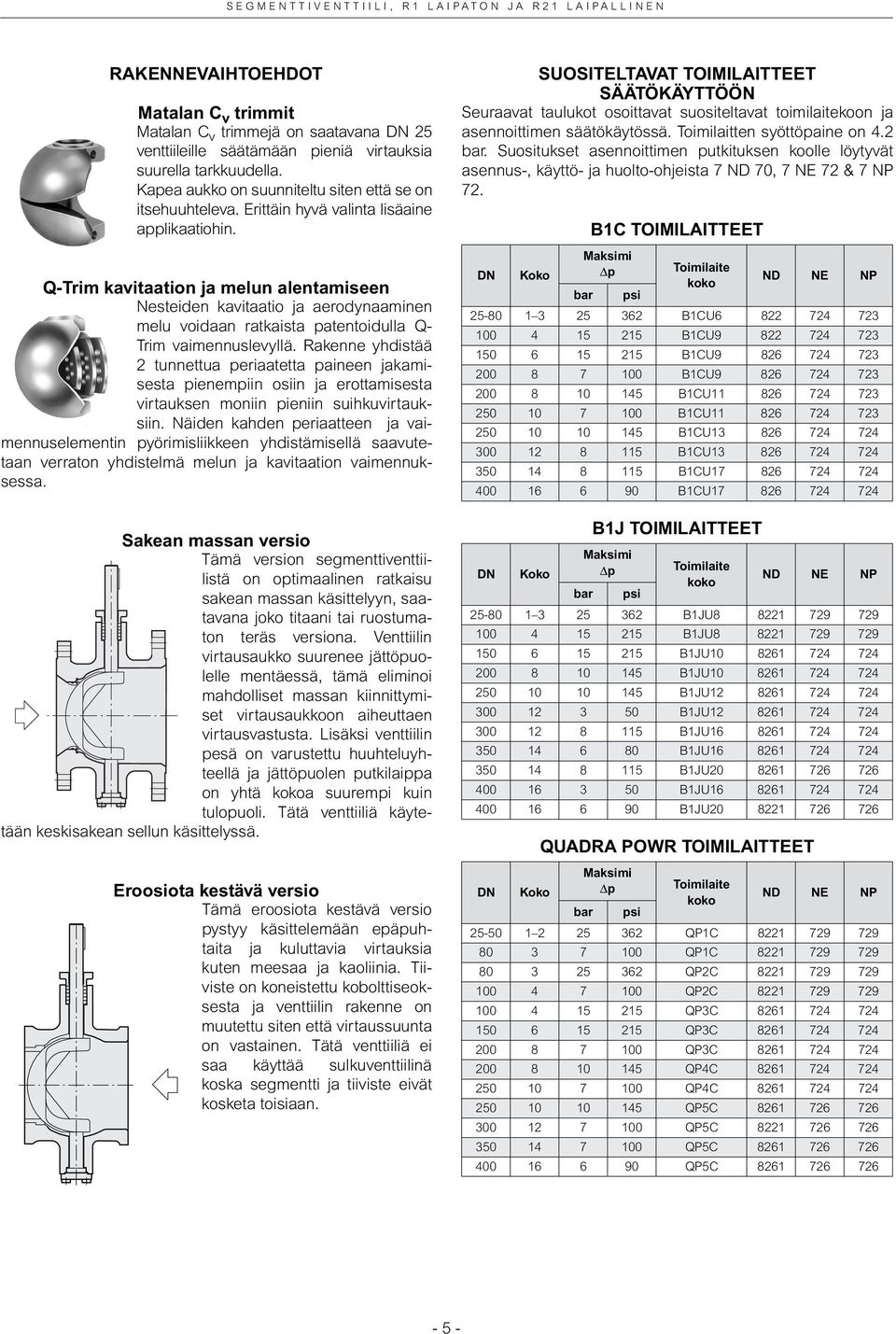

5 SEGMENTTIVENTTIILI, R1 LAIPATON JA R21 LAIPALLINEN RAKENNEVAIHTOEHDOT Matalan C v trimmit Matalan C v trimmejä on saatavana 25 venttiileille säätämään pieniä virtauksia suurella tarkkuudella. Kapea aukko on suunniteltu siten että se on itsehuuhteleva. Erittäin hyvä valinta lisäaine applikaatiohin. Q-Trim kavitaation ja melun alentamiseen Nesteiden kavitaatio ja aerodynaaminen melu voidaan ratkaista patentoidulla Q- Trim vaimennuslevyllä. Rakenne yhdistää 2 tunnettua periaatetta paineen jakamisesta pienempiin osiin ja erottamisesta virtauksen moniin pieniin suihkuvirtauksiin. Näiden kahden periaatteen ja vaimennuselementin pyörimisliikkeen yhdistämisellä saavutetaan verraton yhdistelmä melun ja kavitaation vaimennuksessa. Sakean massan versio Tämä version segmenttiventtiilistä on optimaalinen ratkaisu sakean massan käsittelyyn, saatavana joko titaani tai ruostumaton teräs versiona. Venttiilin virtausaukko suurenee jättöpuolelle mentäessä, tämä eliminoi mahdolliset massan kiinnittymiset virtausaukkoon aiheuttaen virtausvastusta. Lisäksi venttiilin pesä on varustettu huuhteluyhteellä ja jättöpuolen putkilaippa on yhtä kokoa suurempi kuin tulopuoli. Tätä venttiiliä käytetään keskisakean sellun käsittelyssä. Eroosiota kestävä versio Tämä eroosiota kestävä versio pystyy käsittelemään epäpuhtaita ja kuluttavia virtauksia kuten meesaa ja kaoliinia. Tiiviste on koneistettu kobolttiseoksesta ja venttiilin rakenne on muutettu siten että virtaussuunta on vastainen. Tätä venttiiliä ei saa käyttää sulkuventtiilinä koska segmentti ja tiiviste eivät kosketa toisiaan. SOSITELTAVAT TOIMILAITTEET SÄÄTÖKÄYTTÖÖN Seuraavat taulukot osoittavat suositeltavat toimilaitekoon ja asennoittimen säätökäytössä. Toimilaitten syöttöpaine on 4.2 bar. Suositukset asennoittimen putkituksen koolle löytyvät asennus-, käyttö- ja huolto-ohjeista 7 ND 70, 7 NE 72 & 7 NP 72. B1C TOIMILAITTEET Maksimi p bar psi Toimilaite koko B1J TOIMILAITTEET QADRA POWR TOIMILAITTEET ND NE NP B1C B1C B1C B1C B1C B1C B1C B1C B1C B1C Maksimi p bar psi Toimilaite koko ND NE NP B1J B1J B1J B1J B1J B1J B1J B1J B1J B1J B1J Maksimi p bar psi Toimilaite koko ND NE NP QP1C QP1C QP2C QP2C QP3C QP3C QP3C QP4C QP4C QP5C QP5C QP5C QP5C

6 NELES ATOMATION Suositeltava toimilaitteen vääntömomentti, ft-lb 400 / 16" 350 / 14" 300 / 12" 250 / 10" Momenttikäyrä 1 TOIMILAITE VALINTA, R-SARJAN VENTTIILI Maksimi paine-ero, psi 200 / 8" 150 / 6" 100 / 4" 80 / 3" 50 / 2" 40 / 1 1/2" 25 / 1" Suositeltava toimilaitteen vääntömomentti, Nm Käytä momenttikäyrää 1 valittaessa toimilaitetta sulkukäyttöön. Toimilaitteen mitoituksessa säätökäyttöön, kerro momenttiarvo 1.3:lla. Käytä pilottiventtili- ja putkituskokoja jotka on ilmoitettu sivulla 5. Koska säätökäyttäytymiseen vaikuttaa monia muuttujia, kuten venttiilin vaatima momentti, toimilaitteen momentti, asennoittimen pilottiventtiilin koko ja putkituksien koko, on käytettävä sivulla 5 olevia ohjearvoja. Lisätietoja Neles Automation kaksitoimisista ja jousipalautteisista toimilaitteista saat seuraavista esitteistä: Quadra-Powr kalvotoimilaitteet, 6 QP 20 B sarjan toimilaitteet, 6 B 20 Maksimi paine-ero, bar Momenttikäyrä 2 TOIMILAITE VALINTA, R-SARJAN VENTTIILI Q-TRIMMILLÄ Maksimi momentit akselille Venttiilin koko /Tuuma Momentti Nm / ft-lb Tarvittava vääntömomentti, ft-lb 400 / 16" 350 / 14" 300 / 12" 250 / 10" 200 / 8" 150 / 6" 100 / 4" 80 / 3" 50 / 2" Tarvittava vääntömomentti, Nm 25 / 1 30 / / / / 2 65 / / /48 80 / / / / / / / / / / / / / / / / 3100 Esimerkki: Määritellään vaadittava momentti säätökäytössä Q-R-venttiilille 150. Paine-ero p on 50 auki olevan venttiilin yli on 3 bar. Vedetään vaakasuora viiva 3 bar:in kohdalta vinoviivalle % auki. Vedetään siitä pystysuora viiva pisteeseen, missä se leikkaa 150 vinoviivan. Luetaan tätä pistettä vastaava momentin arvo, joka on 100 Nm. Paine-ero, psi 0 20% auki 20 40% auki 40 60%, % auki 60 80% auki Paine-ero, bar - 6 -

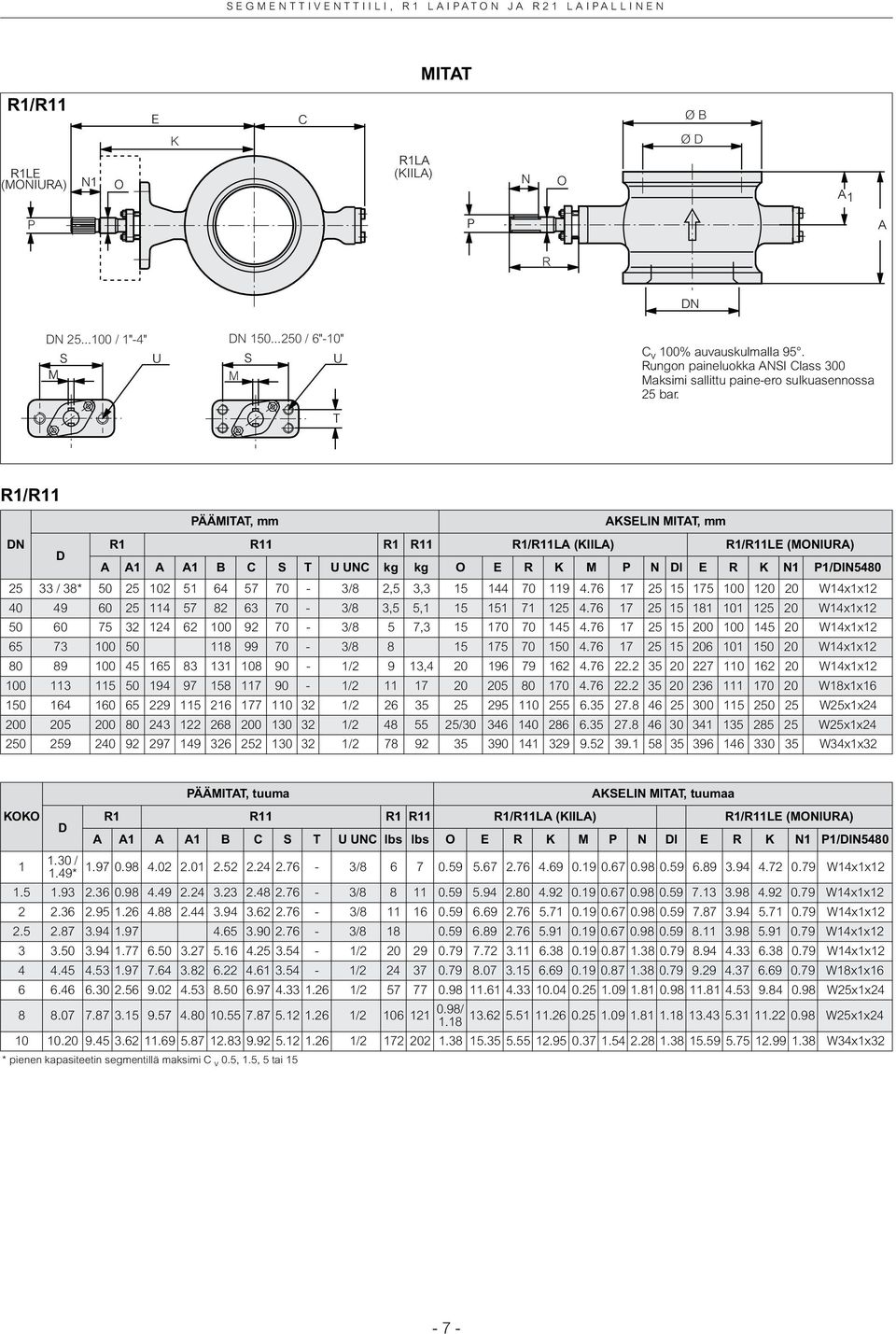

7 SEGMENTTIVENTTIILI, R1 LAIPATON JA R21 LAIPALLINEN MITAT R1/R11 R1LE (MONIRA) (SPLINES) N1 O E K C R1LA (KIILA) (KEY) N O Ø B Ø D A 1 P 1 P A R / 1"-4" / 6"-10" S S M M T C v 100% auvauskulmalla 95. Rungon paineluokka ANSI Class 300 Maksimi sallittu paine-ero sulkuasennossa 25 bar. R1/R11 PÄÄMITAT, mm AKSELIN MITAT, mm R1 R11 R1 R11 R1/R11LA (KIILA) R1/R11LE (MONIRA) D A A1 A A1 B C S T NC kg kg O E R K M P N Dl E R K N1 P1/DIN / 38* /8 2,5 3, W14x1x /8 3,5 5, W14x1x /8 5 7, W14x1x / W14x1x /2 9 13, W14x1x / W18x1x / W25x1x / / W25x1x / W34x1x32 KOKO 1 D 1.30 / 1.49* PÄÄMITAT, tuuma AKSELIN MITAT, tuumaa R1 R11 R1 R11 R1/R11LA (KIILA) R1/R11LE (MONIRA) A A1 A A1 B C S T NC lbs lbs O E R K M P N Dl E R K N1 P1/DIN / W14x1x / W14x1x / W14x1x / W14x1x / W14x1x / W18x1x / W25x1x / / W25x1x / W34x1x32 * pienen kapasiteetin segmentillä maksimi C v 0.5, 1.5, 5 tai

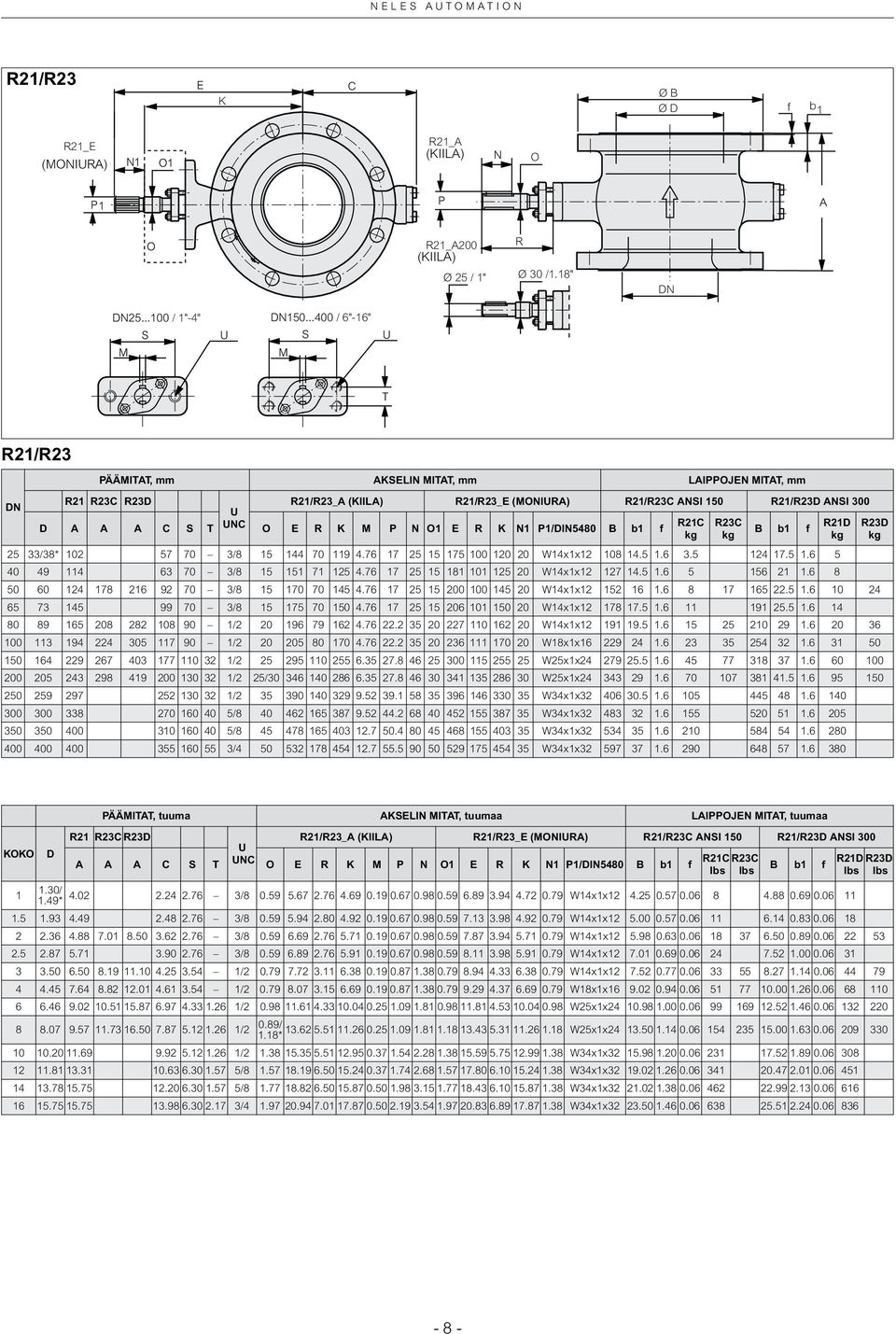

8 NELES ATOMATION R21/R23 E K C Ø B Ø D f b 1 R21_E (MONIRA) (SPLINES) N1 O1 R21_A (KEY) (KIILA) N O P1 P A O R21_A200 R (KIILA) (KEY) Ø 25 / 1" Ø 30 /1.18" / 1"-4" M S / 6"-16" M S T R21/R23 PÄÄMITAT, mm AKSELIN MITAT, mm LAIPPOJEN MITAT, mm R21 R23C R23D R21/R23_A (KIILA) R21/R23_E (MONIRA) R21/R23C ANSI 150 R21/R23D ANSI 300 D A A A C S T NC R21C R23C R21D R23D O E R K M P N O1 E R K N1 P1/DIN5480 B b1 f B b1 f kg kg kg kg 25 33/38* / W14x1x / W14x1x / W14x1x / W14x1x / W14x1x / W18x1x / W25x1x /2 25/ W25x1x / W34x1x / W34x1x / W34x1x / W34x1x KOKO 1 D PÄÄMITAT, tuuma AKSELIN MITAT, tuumaa LAIPPOJEN MITAT, tuumaa R21 R23C R23D R21/R23_A (KIILA) R21/R23_E (MONIRA) R21/R23C ANSI 150 R21/R23D ANSI 300 A A A C S T NC R21C R23C R21D R23D O E R K M P N O1 E R K N1 P1/DIN5480 B b1 f B b1 f lbs lbs lbs lbs 1.30/ 1.49* / W14x1x / W14x1x / W14x1x / W14x1x / W14x1x / W18x1x / W25x1x /2 1.18* 0.89/ W25x1x / W34x1x / W34x1x / W34x1x / W34x1x

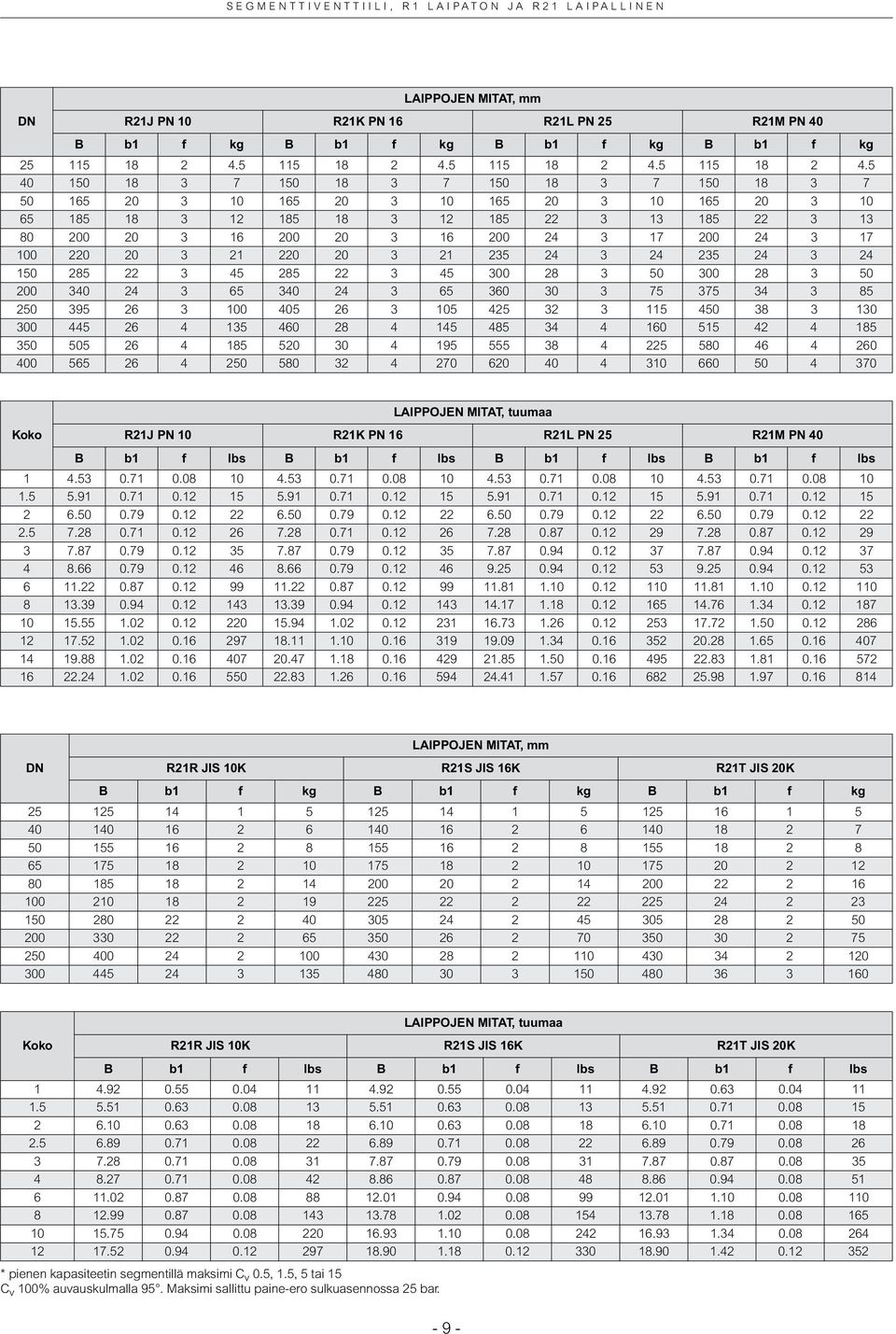

9 SEGMENTTIVENTTIILI, R1 LAIPATON JA R21 LAIPALLINEN LAIPPOJEN MITAT, mm R21J PN 10 R21K PN 16 R21L PN 25 R21M PN 40 B b1 f kg B b1 f kg B b1 f kg B b1 f kg LAIPPOJEN MITAT, tuumaa R21J PN 10 R21K PN 16 R21L PN 25 R21M PN 40 B b1 f lbs B b1 f lbs B b1 f lbs B b1 f lbs LAIPPOJEN MITAT, mm R21R JIS 10K R21S JIS 16K R21T JIS 20K B b1 f kg B b1 f kg B b1 f kg * pienen kapasiteetin segmentillä maksimi C v 0.5, 1.5, 5 tai 15 C v 100% auvauskulmalla 95. Maksimi sallittu paine-ero sulkuasennossa 25 bar. LAIPPOJEN MITAT, tuumaa R21R JIS 10K R21S JIS 16K R21T JIS 20K B b1 f lbs B b1 f lbs B b1 f lbs

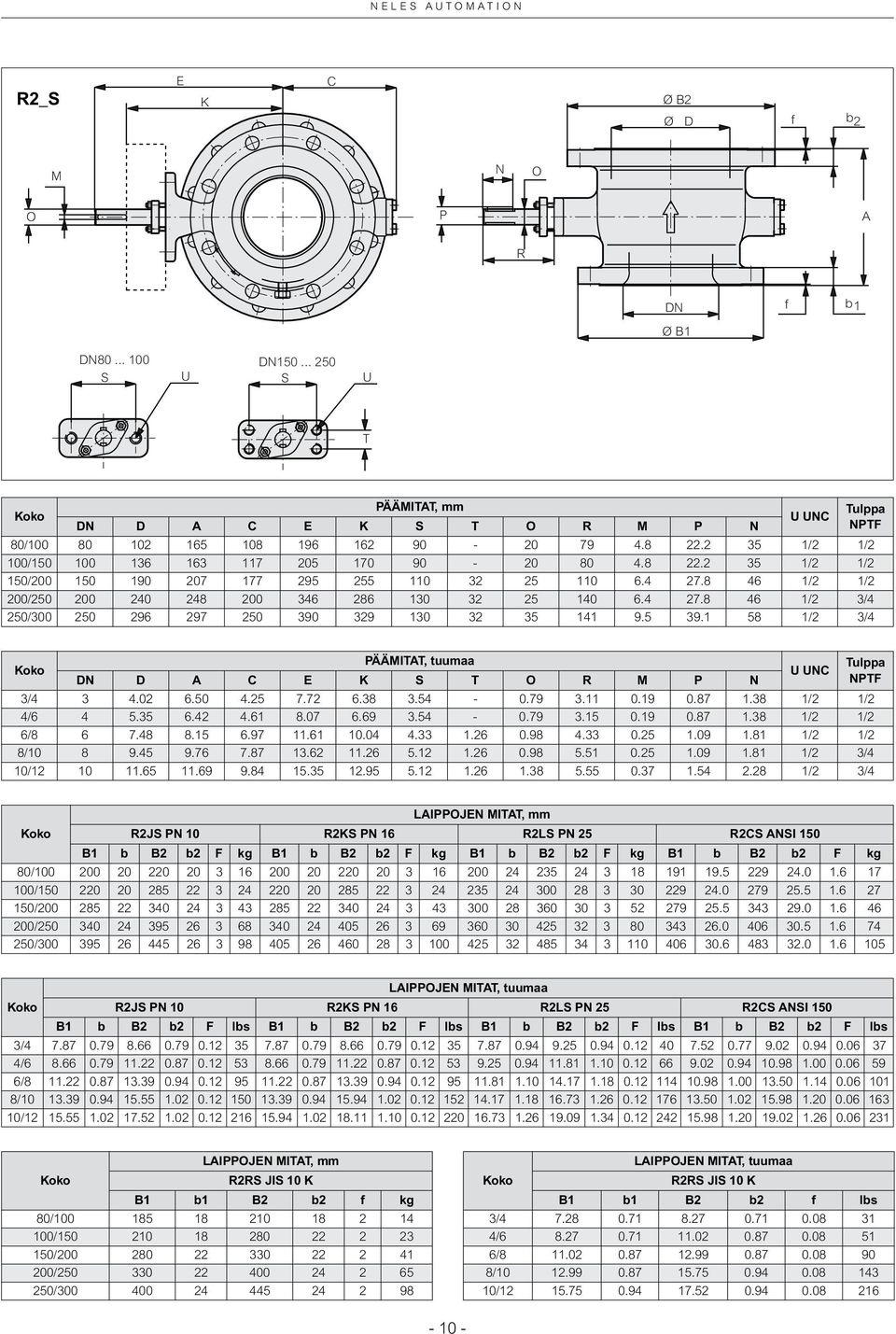

10 NELES ATOMATION R2_S E K C Ø B2 Ø D f b 2 M N O O P A R Ø B1 f b S S T PÄÄMITAT, mm D A C E K S T O R M P N 80/ /2 1/2 100/ /2 1/2 150/ /2 1/2 200/ /2 3/4 250/ /2 3/4 NC Tulppa NPTF PÄÄMITAT, tuumaa D A C E K S T O R M P N 3/ /2 1/2 4/ /2 1/2 6/ /2 1/2 8/ /2 3/4 10/ /2 3/4 NC Tulppa NPTF LAIPPOJEN MITAT, mm R2JS PN 10 R2KS PN 16 R2LS PN 25 R2CS ANSI 150 B1 b B2 b2 F kg B1 b B2 b2 F kg B1 b B2 b2 F kg B1 b B2 b2 F kg 80/ / / / / LAIPPOJEN MITAT, tuumaa R2JS PN 10 R2KS PN 16 R2LS PN 25 R2CS ANSI 150 B1 b B2 b2 F lbs B1 b B2 b2 F lbs B1 b B2 b2 F lbs B1 b B2 b2 F lbs 3/ / / / / LAIPPOJEN MITAT, mm R2RS JIS 10 K B1 b1 B2 b2 f kg 80/ / / / / LAIPPOJEN MITAT, tuumaa R2RS JIS 10 K B1 b1 B2 b2 f lbs 3/ / / / /

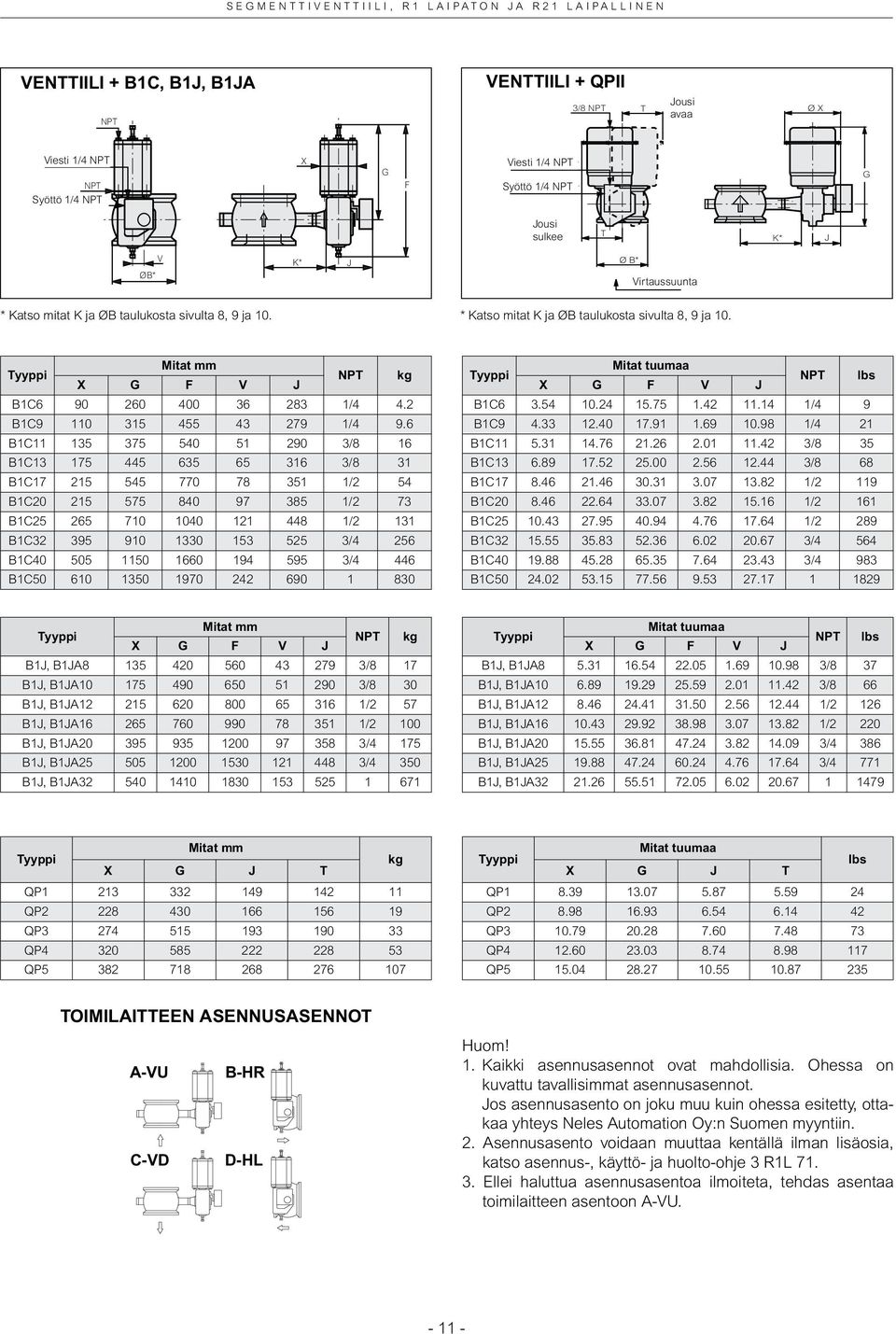

11 SEGMENTTIVENTTIILI, R1 LAIPATON JA R21 LAIPALLINEN VENTTIILI + B1C, B1J, B1JA NPT VENTTIILI + QPII 3/8 NPT T Jousi Spring avaa to open Ø X Viesti SIGNAL 1/4 1/4 NPT NPT Syöttö SPPLY 1/4 1/4 NPT NPT X G F Viesti SIGNAL 1/4 1/4 NPT NPT Syöttö SPPLY 1/4 1/4 NPT NPT G Jousi Spring sulkee to close T K* J ØB* V K* J Ø B* FLOW Virtaussuunta DIRECTION * Katso mitat K ja ØB taulukosta sivulta 8, 9 ja 10. * Katso mitat K ja ØB taulukosta sivulta 8, 9 ja 10. Mitat mm X G F V J NPT kg B1C /4 4.2 B1C /4 9.6 B1C /8 16 B1C /8 31 B1C /2 54 B1C /2 73 B1C /2 131 B1C /4 256 B1C /4 446 B1C Mitat tuumaa X G F V J NPT lbs B1C /4 9 B1C /4 21 B1C /8 35 B1C /8 68 B1C /2 119 B1C /2 161 B1C /2 289 B1C /4 564 B1C /4 983 B1C Mitat mm X G F V J NPT kg B1J, B1JA /8 17 B1J, B1JA /8 30 B1J, B1JA /2 57 B1J, B1JA /2 100 B1J, B1JA /4 175 B1J, B1JA /4 350 B1J, B1JA Mitat tuumaa X G F V J NPT lbs B1J, B1JA /8 37 B1J, B1JA /8 66 B1J, B1JA /2 126 B1J, B1JA /2 220 B1J, B1JA /4 386 B1J, B1JA /4 771 B1J, B1JA Mitat mm kg X G J T QP QP QP QP QP Mitat tuumaa lbs X G J T QP QP QP QP QP TOIMILAITTEEN ASENNSASENNOT A-V B-HR C-VD D-HL Huom! 1. Kaikki asennusasennot ovat mahdollisia. Ohessa on kuvattu tavallisimmat asennusasennot. Jos asennusasento on joku muu kuin ohessa esitetty, ottakaa yhteys Neles Automation Oy:n Suomen myyntiin. 2. Asennusasento voidaan muuttaa kentällä ilman lisäosia, katso asennus-, käyttö- ja huolto-ohje 3 R1L Ellei haluttua asennusasentoa ilmoiteta, tehdas asentaa toimilaitteen asentoon A-V

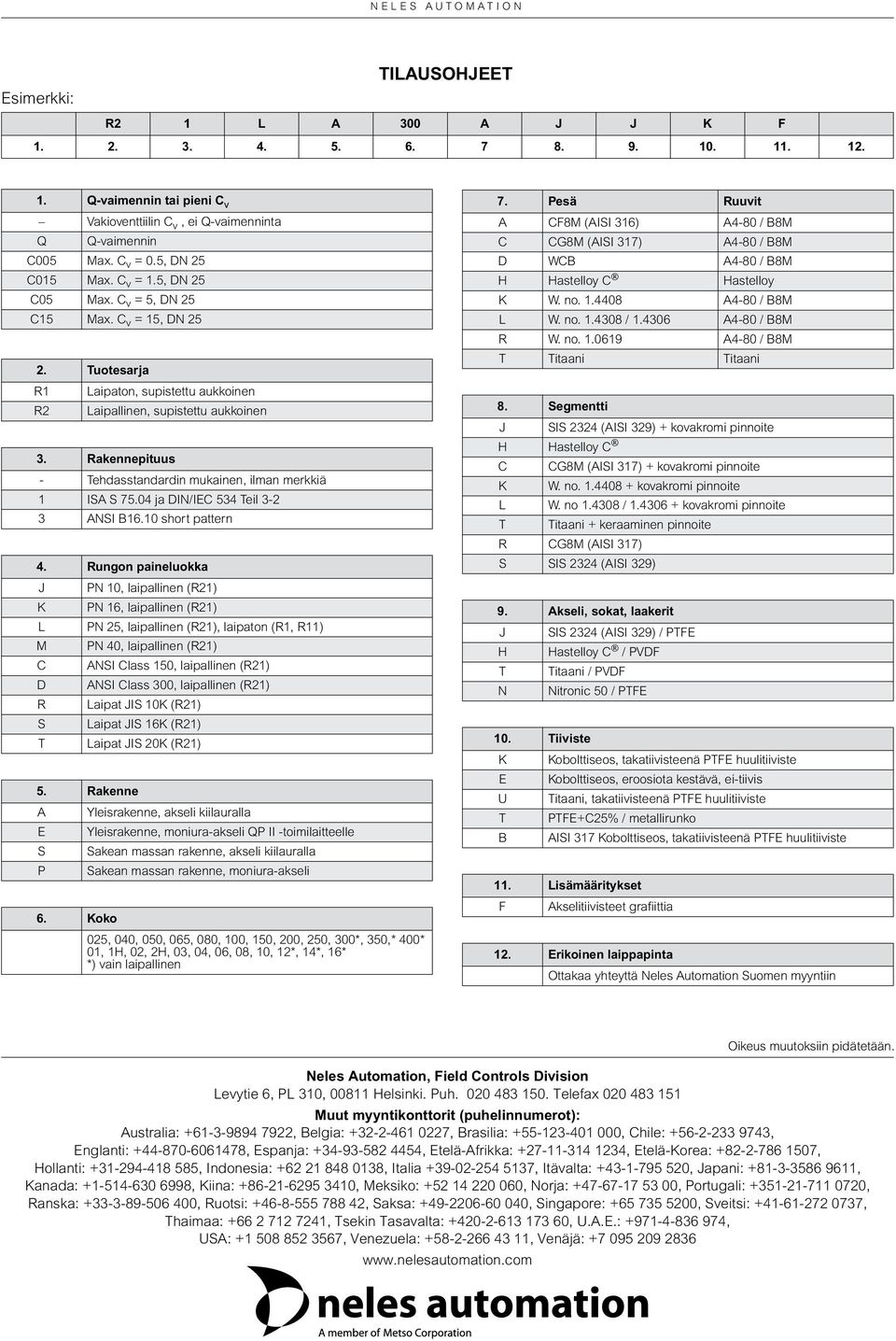

12 NELES ATOMATION Esimerkki: TILASOHJEET R2 1 L A 300 A J J K F Q-vaimennin tai pieni C v Vakioventtiilin C v, ei Q-vaimenninta Q Q-vaimennin C005 Max. C v = 0.5, 25 C015 Max. C v = 1.5, 25 C05 Max. C v = 5, 25 C15 Max. C v = 15, Tuotesarja R1 Laipaton, supistettu aukkoinen R2 Laipallinen, supistettu aukkoinen 3. Rakennepituus - Tehdasstandardin mukainen, ilman merkkiä 1 ISA S ja DIN/IEC 534 Teil ANSI B16.10 short pattern 4. Rungon paineluokka J PN 10, laipallinen (R21) K PN 16, laipallinen (R21) L PN 25, laipallinen (R21), laipaton (R1, R11) M PN 40, laipallinen (R21) C ANSI Class 150, laipallinen (R21) D ANSI Class 300, laipallinen (R21) R Laipat JIS 10K (R21) S Laipat JIS 16K (R21) T Laipat JIS 20K (R21) 5. Rakenne A Yleisrakenne, akseli kiilauralla E Yleisrakenne, moniura-akseli QP II -toimilaitteelle S Sakean massan rakenne, akseli kiilauralla P Sakean massan rakenne, moniura-akseli 7. Pesä Ruuvit A CF8M (AISI 316) A4-80 / B8M C CG8M (AISI 317) A4-80 / B8M D WCB A4-80 / B8M H Hastelloy C Hastelloy K W. no A4-80 / B8M L W. no / A4-80 / B8M R W. no A4-80 / B8M T Titaani Titaani 8. Segmentti J SIS 2324 (AISI 329) + kovakromi pinnoite H Hastelloy C C CG8M (AISI 317) + kovakromi pinnoite K W. no kovakromi pinnoite L W. no / kovakromi pinnoite T Titaani + keraaminen pinnoite R CG8M (AISI 317) S SIS 2324 (AISI 329) 9. Akseli, sokat, laakerit J SIS 2324 (AISI 329) / PTFE H Hastelloy C / PVDF T Titaani / PVDF N Nitronic 50 / PTFE 10. Tiiviste K Kobolttiseos, takatiivisteenä PTFE huulitiiviste E Kobolttiseos, eroosiota kestävä, ei-tiivis Titaani, takatiivisteenä PTFE huulitiiviste T PTFE+C25% / metallirunko B AISI 317 Kobolttiseos, takatiivisteenä PTFE huulitiiviste 11. Lisämääritykset 6. F Akselitiivisteet grafiittia 025, 040, 050, 065, 080, 100, 150, 200, 250, 300*, 350,* 400* 01, 1H, 02, 2H, 03, 04, 06, 08, 10, 12*, 14*, 16* *) vain laipallinen 12. Erikoinen laippapinta Ottakaa yhteyttä Neles Automation Suomen myyntiin Oikeus muutoksiin pidätetään. Neles Automation, Field Controls Division Levytie 6, PL 310, Helsinki. Puh Telefax Muut myyntikonttorit (puhelinnumerot): Australia: , Belgia: , Brasilia: , Chile: , Englanti: , Espanja: , Etelä-Afrikka: , Etelä-Korea: , Hollanti: , Indonesia: , Italia , Itävalta: , Japani: , Kanada: , Kiina: , Meksiko: , Norja: , Portugali: , Ranska: , Ruotsi: , Saksa: , Singapore: , Sveitsi: , Thaimaa: , Tsekin Tasavalta: ,.A.E.: , SA: , Venezuela: , Venäjä:
