NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA

Transkriptio

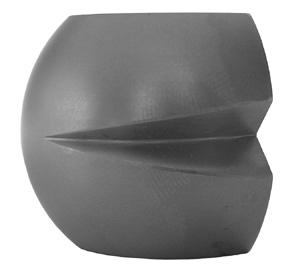

1 NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA Metson Neles RE sarjan V-aukkoinen segmenttiventtiili on suunniteltu ensisijaisesti säätökäyttöön mutta soveltuu hyvin myös sulkukäyttöön. Venttiiliin on vakiosegmentin lisäksi saatavana melua- ja nestekavitaatiota vaimentava Q-trim segmentti, tai pienen kapasiteetin omaava segmentti. Venttiiliin toimilaitteena voidaan käyttää joko sylinteri- tai kalvotoimilaitetta ja asennoittimena esim. ND9 sarjan älykästä asennoitinta joka mahdollistaa mm. toiminnanaikaisen monitoroinnin. OMINAISUUDET Yksiosainen pesä RE-sarjan laipallinen pesä on yksiosainen, joten siinä ei ole vuotoja aiheuttavia irtolaippoja eikä pidätin - tai lukitusrenkaita. Tiiviste sijaitsee venttiilin sisällä, näin putkistovoimat eivät vaikuta tiivisteen suorituskykyyn. Hyvä suorituskyky Segmentin V-muodolla, pienellä momentin tarpeella ja välyksettömällä rakenteella saavutetaan erinomaiset säätöominaisuudet. Venttiili on suunniteltu siten että tiivisteen kontakti segmenttiin on optimoitu, varmistaen hyvän säädön, mutta antamaan myös tiiviyden. Laakerit on sijoitettu ja mitoitettu siten että laakerikuorma on mahdollisimman pieni ja käyttöikä suuri. Turvallisuus Venttiili on suunniteltu täyttämään tiukat turvallisuusmääräykset, siksi esim. jousitettu poksirakenne on vakiona. Kestävä metallitiiviste R-sarjan tiiviste on tukeva ja kestävyydeltään ainutlaatuinen. Tiiviste on suunniteltu siten että sen tiivistävä pinta ei ole suoraan virtauksessa, tämän ansiosta tiivisteen käyttöikä on saatu pitkäksi. Toimintaperiaate on jousitettu paineavusteinen tiiviste, näin saadaan hyvä tiiviys jo pienellä paine-erolla. Tiiviste sijaitsee venttiilin sisällä, joten putkistovoimat eivät vaikuta tiivisteen suorituskykyyn. Kahteen suuntaan tiivis vaihtoehto on saatavilla optiona. Taloudellisuus Venttiilin pieni kitka vähentää sisäistä kulumista ja parantaa luotettavuutta. Vakioratkaisut, kuten kromattu segmentti, tiivisteen kovapinnoite yhdessä herkän laakeriston ja jousitetun poksirakenteen kanssa vähentävät huollon tarvetta. Venttiilin pienen kitkan ansiosta voidaan myös valita pieni toimilaite jolloin säätöventtiilistä saadaan taloudellinen. Erikoissegmentit DN25/1" venttiiliin on saatavissa viisi eri segmenttiä, vakio ja neljä pienen Cv:n omaavat segmentit. Nämä tarjoavat laajat käyttömahdollisuudet prosesseihin, joissa tarvitaan pieniä virtauksia sekä tarkkaa ja tukkiumatonta säätöä. Nestekavitaatiota ja aerodynaamista melua voidaan vähentää patentoidulla Q-Trim elementillä. Itsepuhdistuvan rakenteensa ansiosta venttiilillä voidaan säätää myös epäpuhtaita väliaineita. 1/19

2 METSO RÄJÄYTYSKUVA E-tiiviste A SEAT E-tiiviste E SEAT T-tiiviste T SEAT 12 1S-tiiviste 1S SEAT B 5 4A S-tiiviste S SEAT (standard construction) vakio rakenne RE15-8 RE DETAIL A OSALUETTELO (vakio rakenne) MATERIAALI Osa Nimitys Haponkestävä teräs Hiiliteräs 1 Pesä ASTM A351 gr. CF8M ASTM A216 gr. WCB 3 V-aukkoinen segmentti SIS kovakromi / CG8M + kromi 1) SIS kovakromi / CG8M + kromi 1) 4 Tiiviste AISI Kobolttiseos / PTFE 1) AISI Kobolttiseos / PTFE 1) 4A Takarengas AISI 316 AISI 316 4B Tukirengas AISI 316 AISI Lukkojousi INCONEL 625 INCONEL Takatiiviste Haponkestävä teräs + PTFE Haponkestävä teräs + PTFE 7 Takatiiviste EN EN Tukirengas AISI 316 AISI Kiristysholkki ASTM A351 gr. CF8M ASTM A351 gr. CF8M Umpilaippa ASTM A351 gr. CF8M ASTM A351 gr. CF8M 11 Käyttöakseli AISI 329 / 17-4PH 1) AISI 329 / 17-4PH 1) 12 Akseli AISI 329 / 17-4PH 1) AISI 329 / 17-4PH 1) 13 Kiila AISI 329 AISI Lieriösokka AISI 329 / 17-4PH 1) AISI 329 / 17-4PH 1) 15 Lieriösokka AISI 329 / 17-4PH 1) AISI 329 / 17-4PH 1) 16 Laakeri PTFE + SS -verkko / Kobolttiseos 1) PTFE + SS -verkko / Kobolttiseos 1) 17 Laakeri PTFE + SS -verkko / Kobolttiseos 1) PTFE + SS -verkko / Kobolttiseos 1) 18 Painelaakeri Kobolttiseos 1) Kobolttiseos 1) 19 Tiivistelevy Grafiitti / PTFE Grafiitti / PTFE Akselitiiviste Grafiitti / PTFE Grafiitti / PTFE 22 Täyterengas (DN 25, matala Cv) Haponkestävä teräs AISI 316 Haponkestävä teräs AISI Vaarnaruuvi ISO 356 A4-8/B8M ISO 356 A4-8/B8M 25 Mutteri ISO 356 A4-8/B8M ISO 356 A4-8/B8M 26 Kuusioruuvi ISO 356 A4-8/B8M ISO 356 A4-8/B8M Pidätin AISI 316 AISI Jousipaketti SIS 2324 & CrMo teräs + ENP SIS 2324 & CrMo teräs + ENP 35 Konekilpi AISI 316 AISI 316 1) vaihtoehtomateriaali *) Osat eivät ole numerojärjestyksessä, koska venttiilin perusosille on määritetty omat vakio osanumerot. 2 TEKNINEN ESITE 1/19

3 NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA TEKNISET OMINAISUUDET Tyyppi Happisovellus rakenne Laipallinen yksiosainen pesä, Vain kaasumaiselle hapelle. Paineluokka Pesä: 1" koossa ASME 15-, ASME 6, kun 1" koko ja PN - Palonkesto, PN63, PN katso sivulta 5 tiedot. API 67 edition 3 mukaan Sulkupainekestoisuus: Katso taulukko sivu 5 Tiiviysluokat Kokoalue IEC /ANSI/FCI 7.2 Class IV, optiona V korkea Δp testaus Tuumaa 1", 1 1/2", 2", 2 1/2" 3", 4", 6", 8", ", 12", 14", 16", ", 24", 28", paine. 32" x ISO 58 Rate D. DN 25,, 5, 65, 8,, 15,, 25,, 35,, 5, 6, 7, Katso taulukko tällä sivulla. 8 Virtaus kapasiteetti Pesärakenne Katso taulukko tällä sivulla. Laipallinen Optiot Rakennepituus Q-segmentti: tuumaa 2", 2 1/2" 3", 4", 6", 8", ", 12", 14", 16", ", ASME/ISA , IEC ", 28", 32" DN 5, 65, 8,, 15,, 25,, 35,, 5, 6, 7, 8 Lämpötila-alue C / F, kun pehmeät laakerit C / F, kun metallilaakerit C / F, kun korkean lämpötilan tiiviste ja metalli laakerit Ominaiskäyrä Paloturvallinen rakenne ISO 497: - API 67, 7. version mukaisesti. Pienen Cv-segmentti : DN 25/1" venttiileihin Venttiilin paine- ja tiiviystestaus Jokainen Metson valmistama venttiili käy läpi pesän painekokeen ja sulkuelimen tiiveyskokeen. R-sarjan venttiilin pesän painekokeessa paine on 1,5 x maksimi käyttöpaine ja tiivisteen tiiveyskokeen paine on IEC 6534 / ANSI/FCI 72 Class IV mukaisesti 3,5 barg. Testiväliaineena on vesi. Maksimi C v - ja virtausvastuskertoimet RE-sarjan venttiileille Koko Metalli tiiviste, S Q-trim, S tiivisteellä Metalli tiiviste, 1S Q-trim, 1S tiivisteellä Pehmeä tiiviste, T Q-trim, T tiivisteellä Metalli tiiviste, A Q-trim, A tiivisteellä DN Tuumaa Cv % 1) Cv % 2) Cv % Cv % Cv % Cv % Cv % Cv % ) % vastaa 95 kääntymiskulmaa 2) Q-R venttiileille, % vastaa 9 kääntymiskulmaa TEKNINEN ESITE 1/19 3

4 METSO S Metallitiiviste T Pehmeätiiviste TIIVISTERAKENTEET S tiiviste Tiiviste: 316 SS + koboltti pintainen, koot 1" - 32" / DN 25-8 Jousi: Inconel 625 Takatiiviste: Täytetty PTFE huulitiiviste/elgiloy jousi Lämpötila-alue: C / F Käyttökohde: Yleiskäyttö Virtaussuunta E Ei tiivis metallitiiviste Virtaussuunta 1S kaksisuuntainen metallitiiviste T Pehmeä Tiiviste: 316 SS + PTFE + X-treme, koot 1" - 6" 316 SS + PTFE + C25 % tukirengas, koot 8" - 32" Jousi: Inconel 625 Takatiiviste: Täytetty PTFE Elgiloy jousi Lämpötila-alue: C / F Käyttökohde: Sovellukset jossa kromi ei sovellu E Ei tiivis metallitiiviste Tiiviste: Kobolttiseos Lämpötila-alue: C / F Käyttökohde: Eroosiokohteet, ei tiivis rakenne. Huom! Virtaussuunta on vastakkainen. 1S kahteen suuntaan tiivis metallitiiviste Virtaussuunta A Kuumankestävä metallitiiviste Virtaussuunta Tiiviste: 316 SS + koboltti pintainen, koot 1" - 32" / DN 25-8 Jousi: Inconel 625 Takatiiviste: Viton GF Lämpötila-alue: - + C / F Käyttökohde: yleiskäyttö Virtaussuunta A Kuuman kestävä metallitiiviste Tiiviste: A: 316 SS + koboltti kovapinnoite A1: SS CrC facing (with K segment) Jousi: Inconel 625 Takatiiviste: Grafiitti Lämpötila-alue: C, F Käyttökohde: Yleiskäyttö Huom. Käytä vain jos tyyppikoodissa 11. merkki on A. RAKENNEVAIHTOEHDOT Matalan Cv:n segmentti Matalan Cv trimmejä on saatavana neljää eri kokoa DN 25 venttiileille säätämään pieniä virtauksia suurella tarkkuudella. Kapea aukko on suunniteltu siten että se on itsehuuhteleva. Erittäin hyvä valinta lisä-aine sovelluksiin. Q-Trim kavitaation ja melun alentamiseen Nesteiden kavitaatio ja aerodynaaminen melu voidaan ratkaista patentoidulla Q-Trim vaimennuslevyllä. Rakenne yhdistää kaksi tunnettua periaatetta paineen jakamisesta pienempiin osiin ja erottamisesta virtauksen moniin pieniin suihkuvirtauksiin. Näiden kahden periaatteen ja vaimennuselementin pyörimisliikkeen yhdistämisellä saavutetaan erinomainen yhdistelmä melun ja kavitaation vaimennuksessa. Eroosiota kestävä versio Tämä eroosiota kestävä versio pystyy käsittelemään epäpuhtaita ja kuluttavia virtauksia kuten meesaa ja kaoliinia. Tiiviste on koneistettu kobolttiseoksesta ja venttiilin rakenne on muutettu siten että virtaussuunta on vastainen. Tätä venttiiliä ei saa käyttää sulkuventtiilinä koska segmentti ja tiiviste eivät kosketa toisiaan. 4 TEKNINEN ESITE 1/19

5 NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA Pressure Paine bar [bar] Pressure Paine, bar Bar ASME PN PN25 ASME 15 PN16 PN ASME 6, 1 CF8M Lämpötila Temperature [ C] C C DN/8" SS329 akseli Shaft (soft ( pehmeällä bearing) tiivisteellä) <6" follow body P/T rating DN25/" DN15/6" DN5/. DN/12" 25. DN35,,6~8 (14",16",24"~. RT Temperature Lämpötila C C PESÄN PAINEKESTOISUUS Paine [bar] Pressure bar 2 Maksimi käyttöpaine-ero sulkuventtiilinä. Paine, Pressure bar Bar ASME PN PN25 ASME 15 PN16 PN ASME 6, 1 WCB Temperature Lämpötila [ C] C 17-4PH 17-4PH akseli (metal ( metalli bearing) tiivisteellä) <" follow body P/T rating 45. DN5/" DN25/" DN/12" DN35/14" DN/16" DN6~8(24"~32"). RT Temperature Lämpötila C C Pressure Paine, bar Bar 17-4PH akseli Shaft ( pehmeällä (soft bearing) tiivisteellä) 55. <8" follow body P/T rating DN/8" DN25,5/",". DN/12" 35. DN35,/14",16". 25. DN6~8/24"~3. 2" 15.. RT Temperature Lämpötila C C Paine, Pressure bar Bar XM-19 XM-19PH akseli ((metal metalli bearing) tiivisteellä) 5. <12" follow body P/T rating 45.. DN/12" 35.. DN35,/14",16" 25. DN5/". DN6~8/24"~32" 15.. RT Temperature Lämpötila C C Pressure Paine, bar Bar XM-19 akseli XM-19 ( pehmeällä (soft bearing) tiivisteellä) DN35,(14", DN5/". 25. DN6~8(24"~32" RT Temperature Lämpötila C C TEKNINEN ESITE 1/19 5

6 METSO 6 Max operating Enimmäiskäyttöpaineen pressure differential ero in control säädössä, service, RE RE avautumiskulma opening range alueella %-7 % % -7 % Pressure Paine [bar] Bar 5 DN25-8/1"-3" DN-15/4"-6" DN-25/8"-" DN-8/12"-32" Temperature Lämpötila C[ C] 35 DN25-8/1" - 3" Enimmäiskäyttöpaineen ero säädössä, Max operating pressure differential in control service, RE avautumiskulma RE opening range alueella 7 %- 7 %% - % Pressure Paine [bar] Bar DN - /4" - 8" DN25/" DN-8/12" - 32" Lämpötila [ C] Temperature C 6 TEKNINEN ESITE 1/19

7 NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA Paine Pressure [bar] Bar 6 5 DN5-8/2"-3" DN-15/4"-6" DN-25/8"-" DN-6/12"-24" DN7-8/28-32" Enimmäiskäyttöpaineen ero säädössä, Max operating pressure differential in control service, Q-RE avautumiskulma Q-RE opening range alueella %- % - % Lämpötila Temperature [ C] C Max operating Enimmäiskäyttöpaineen pressure differential ero in säädössä, control service, Q-RE avautumiskulma Q-RE opening range alueella % - 6 % -6 % 6 Pressure Paine [bar] Bar 5 DN5&8/2"&3" DN65/2,5" DN/4" DN15/6" DN/8" DN25/" DN-6/12"-24" DN7-8/28-32" Temperature Lämpötila [ C] C Max Enimmäiskäyttöpaineen operating pressure differential ero in säädössä, control service, Q-RE avautumiskulma Q-RE opening range alueella 6 %- 6 %%- % 35 DN5-8/2"-3" Paine [bar] Pressure Bar DN/4" DN15/6" 5 DN25/" DN-6/12"-24 DN7-8/28-32" Lämpötila Temperature [ C] C Huomio: 1) RE-venttiili ei ole suositeltava käyttää sulkuventtiili sovelluksissa jossa operointimäärä on suuri. Näissä sovelluksissa L- tai X-sarjan venttiili on suositeltavampi. 2) Pesän materiaali vaikuttaa sallittuun maksimi paine- / lämpötila-käyrään. Käyrästössä annettu säädön maksimi paine-ero perustuu osien mekaaniseen kestävyyteen. Käytännössä mitoitus tulee tarkastaa Nelprof mitoitusohjelman avulla. TEKNINEN ESITE 1/19 7

8 METSO Sarja RE MITAT M DN25... S M DN S U DN S S2 C ød øb K (L) E H R N T RE_A DN (Kiila) (KEY) P øo DN M T A A1 Venttiili kiinni asennosssa. Valve is shown in closed position Mitat, mm Akselin mitat, mm DN RE_A (Kiila) A1 A C ød K S/S2 T U L H E R øo M P N 25/1" M /1 1/2" M /2" M /2 1/2" M /3" M /4" M /6" M /8" M /" M /12" M /14" M /16" M /" M /24'' /4.7 1 M /28'' /4.7 1 M /32'' /4.7 1 M Laippa mitat ja painot DN ASME 15 ASME /ASME 6 PN PN 16 PN 25 PN /63/ øb Kg øb Kg øb Kg øb Kg øb Kg øb Kg 25/1" / / /125/ /5.2/5.2 /1 1/2" /2" /2 1/2" /3" /4" /6" /8" /" /12" /14" /16" /" /24" /28" /32'' TEKNINEN ESITE 1/19

9 NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA RE - B1C, B1J, B1JA X G F V DN øb* K* J * Katso øb ja K-mitat sivulta 8. B1C TOIMILAITE MITAT, mm Toimilaite NPT kg F G J V X B1C /4 4.2 B1C /4 9.6 B1C /8 16 B1C /8 31 B1C /2 54 B1C /2 73 B1C /2 131 B1C /4 256 B1C /4 446 B1C MITAT, tuuma Toimilaite NPT kg F G J V X B1C /4 9 B1C /4 21 B1C /8 35 B1C /8 68 B1C /2 119 B1C /2 161 B1C /2 289 B1C /4 564 B1C /4 983 B1C B1J/B1JA TOIMILAITE MITAT, mm Toimilaite NPT kg F G J V X B1J/B1JA /8 8 B1J/B1JA /8 17 B1J/B1JA /8 B1J/B1JA /2 57 B1J/B1JA /2 B1J/B1JA /4 175 B1J/B1JA /4 35 B1J/B1JA B1J/B1JA MITAT, tuuma Toimilaite NPT kg F G J V X B1J/B1JA , /8 B1J/B1JA /8 37 B1J/B1JA /8 66 B1J/B1JA /2 126 B1J/B1JA /2 2 B1J/B1JA /4 386 B1J/B1JA /4 771 B1J/B1JA B1J/B1JA TEKNINEN ESITE 1/19 9

10 METSO QPX-RE E Jousi Spring avaa. to open X G F Spring Jousi to sulkee. close E øb* K* J * Katso øb ja K-mitat sivulta 8. Toimilaite koko E F G J X Paino, kg TEKNINEN ESITE 1/19
