3 Sisällysluettelo Kaapelijakokaapit 4 Kiskostolliset jakokaapit 6 Haaroituskaapit 7 Tyhjät jakokaapit 8 Kytkimet ja maadoituskannet 10 Kiskostot 12 Sovitteet, työkalut ja lisätarvikkeet 13 Valaisinpylväskalusteet ja -kaapit sekä talovaroke- ja haaroituskotelot 16

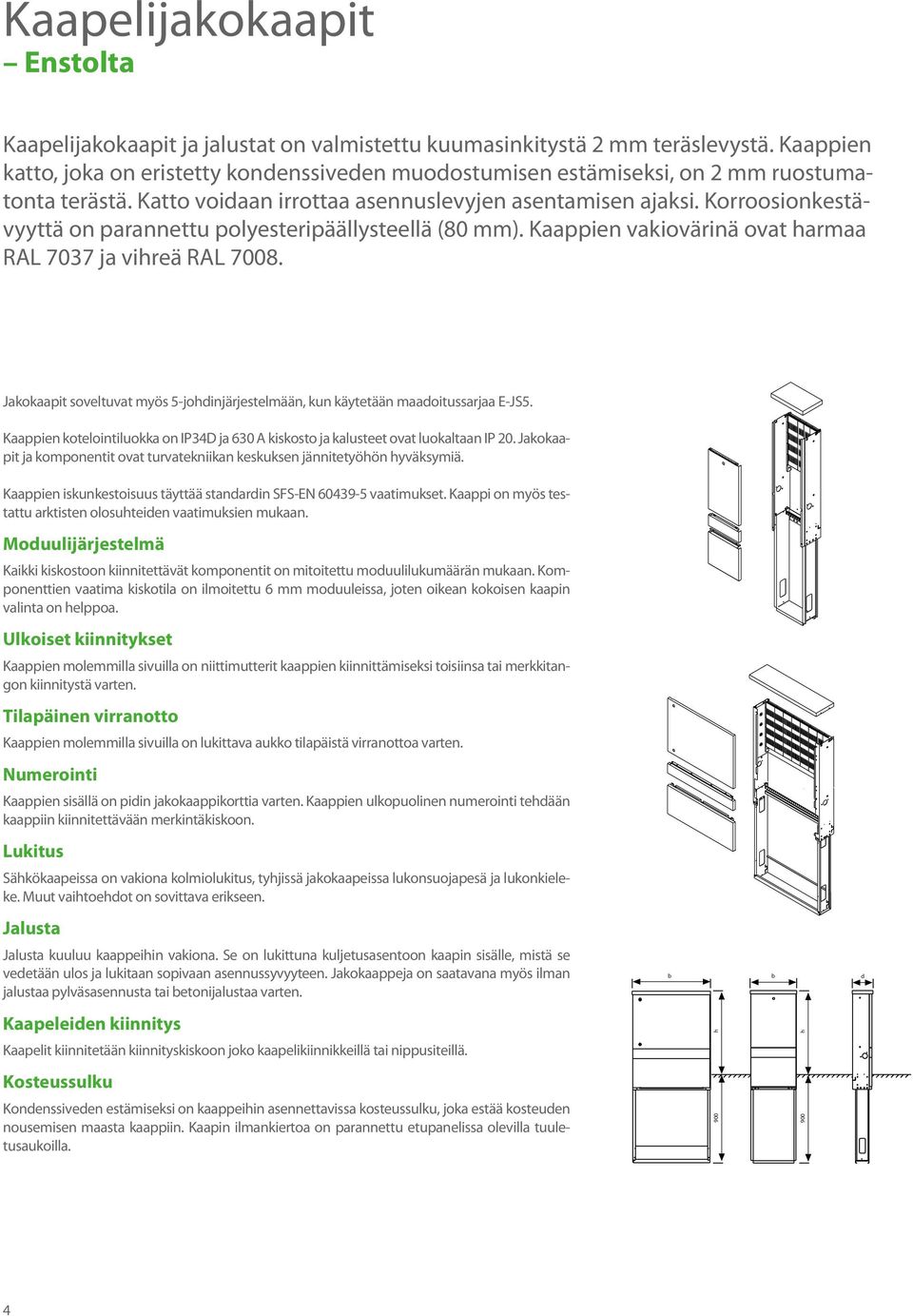

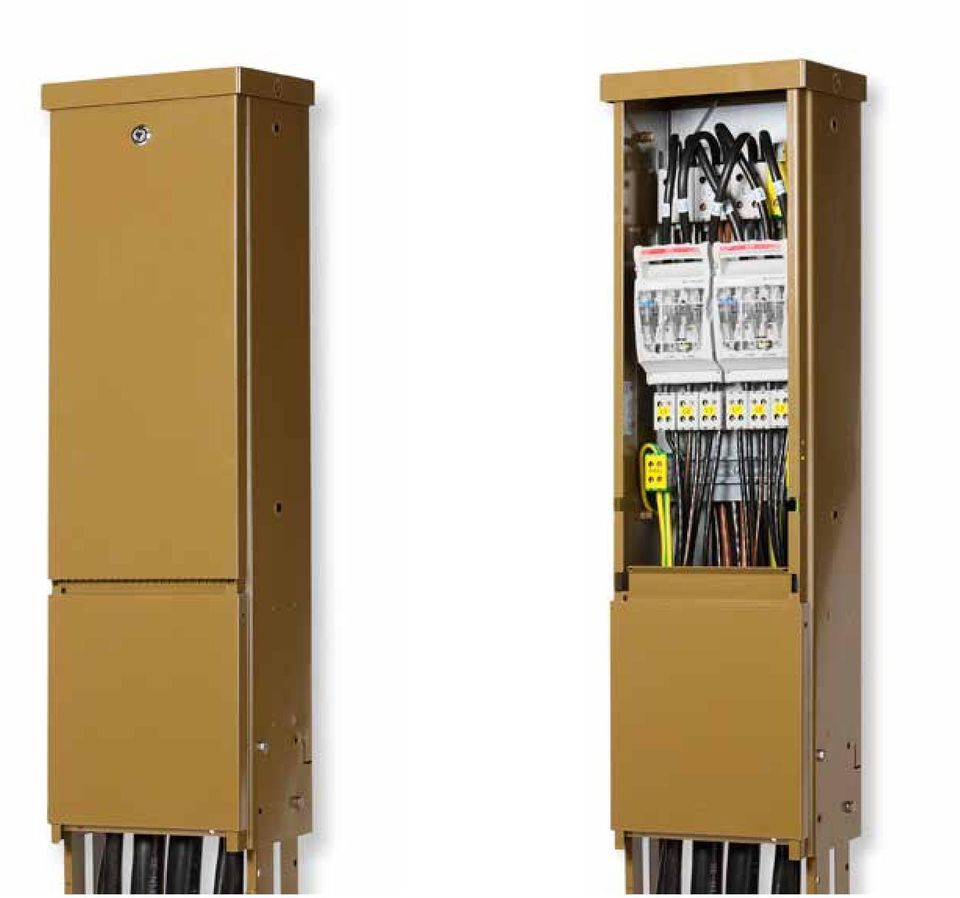

4 Kaapelijakokaapit Enstolta Kaapelijakokaapit ja jalustat on valmistettu kuumasinkitystä 2 teräslevystä. Kaappien katto, joka on eristetty kondenssiveden muodostumisen estämiseksi, on 2 ruostumatonta terästä. Katto voidaan irrottaa asennuslevyjen asentamisen ajaksi. Korroosionkestävyyttä on parannettu polyesteripäällysteellä (80 ). Kaappien vakiovärinä ovat harmaa RAL 7037 ja vihreä RAL Jakokaapit soveltuvat myös 5-johdinjärjestelmään, kun käytetään maadoitussarjaa E-JS5. Kaappien kotelointiluokka on IP34D ja 630 A kiskosto ja kalusteet ovat luokaltaan IP 20. Jakokaapit ja komponentit ovat turvatekniikan keskuksen jännitetyöhön hyväksymiä. Kaappien iskunkestoisuus täyttää standardin SFS-EN vaatimukset. Kaappi on myös testattu arktisten olosuhteiden vaatimuksien mukaan. Moduulijärjestelmä Kaikki kiskostoon kiinnitettävät komponentit on mitoitettu moduulilukumäärän mukaan. Komponenttien vaatima kiskotila on ilmoitettu 6 moduuleissa, joten oikean kokoisen kaapin valinta on helppoa. Ulkoiset kiinnitykset Kaappien moleilla sivuilla on niittimutterit kaappien kiinnittämiseksi toisiinsa tai merkkitangon kiinnitystä varten. Tilapäinen virranotto Kaappien moleilla sivuilla on lukittava aukko tilapäistä virranottoa varten. Numerointi Kaappien sisällä on pidin jakokaappikorttia varten. Kaappien ulkopuolinen numerointi tehdään kaappiin kiinnitettävään merkintäkiskoon. Lukitus Sähkökaapeissa on vakiona kolmiolukitus, tyhjissä jakokaapeissa lukonsuojapesä ja lukonkieleke. Muut vaihtoehdot on sovittava erikseen. Jalusta Jalusta kuuluu kaappeihin vakiona. Se on lukittuna kuljetusasentoon kaapin sisälle, mistä se vedetään ulos ja lukitaan sopivaan asennussyvyyteen. Jakokaappeja on saatavana myös ilman jalustaa pylväsasennusta tai betonijalustaa varten. Kaapeleiden kiinnitys Kaapelit kiinnitetään kiinnityskiskoon joko kaapelikiinnikkeillä tai nippusiteillä. Kosteussulku Kondenssiveden estämiseksi on kaappeihin asennettavissa kosteussulku, joka estää kosteuden nousemisen maasta kaappiin. Kaapin ilmankiertoa on parannettu etupanelissa olevilla tuuletusaukoilla. b b d 900 h 900 h 4

5 5

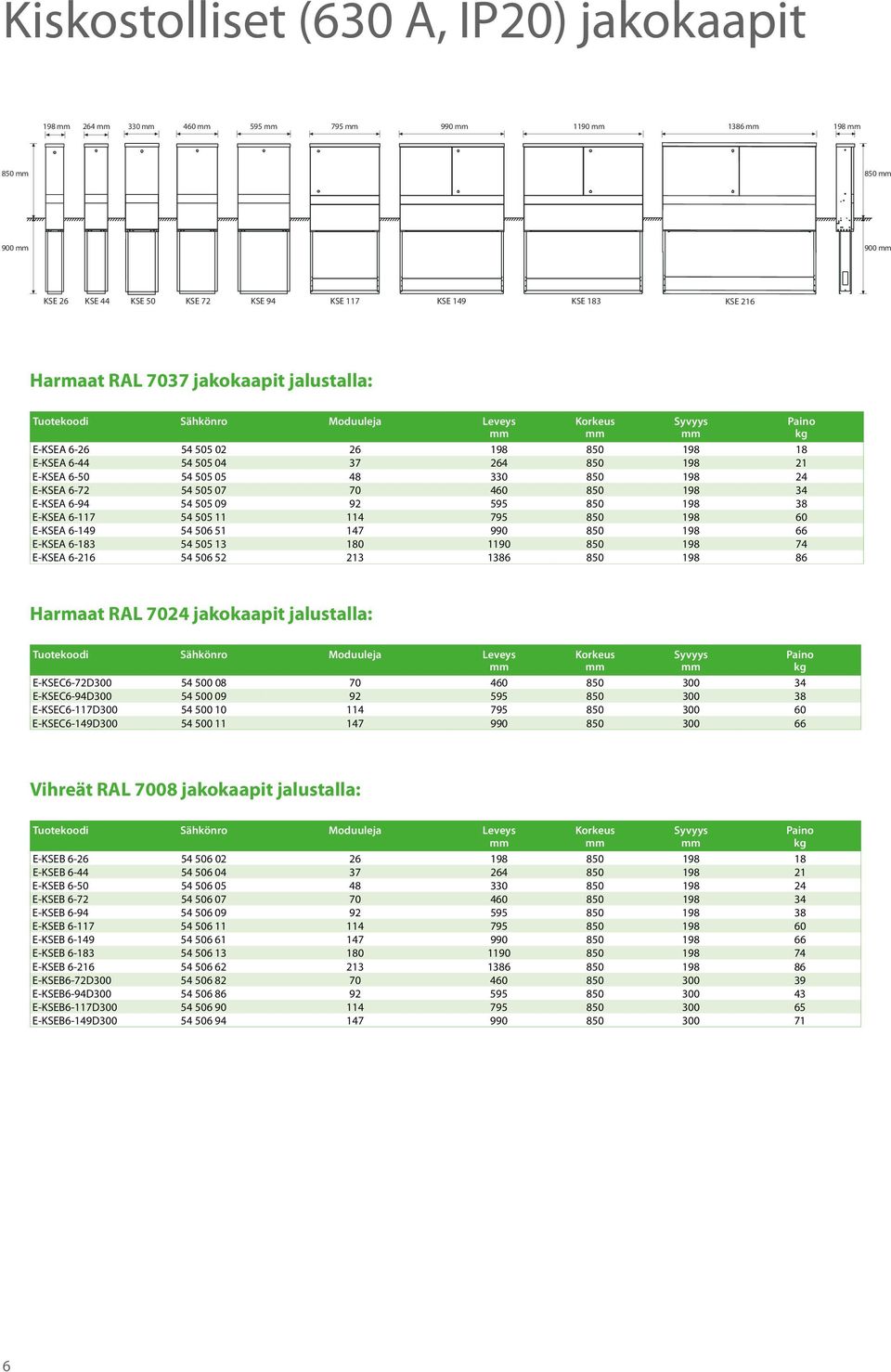

6 Kiskostolliset (630 A, IP20) jakokaapit KSE 26 KSE 44 KSE 50 KSE 72 KSE 94 KSE 117 KSE 149 KSE 183 KSE 216 Harmaat RAL 7037 jakokaapit jalustalla: Tuotekoodi Sähkönro Moduuleja Leveys Korkeus E-KSEA E-KSEA E-KSEA E-KSEA E-KSEA E-KSEA E-KSEA E-KSEA E-KSEA Syvyys Harmaat RAL 7024 jakokaapit jalustalla: Tuotekoodi Sähkönro Moduuleja Leveys Korkeus E-KSEC6-72D E-KSEC6-94D E-KSEC6-117D E-KSEC6-149D Syvyys Vihreät RAL 7008 jakokaapit jalustalla: Tuotekoodi Sähkönro Moduuleja Leveys Korkeus E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB6-72D E-KSEB6-94D E-KSEB6-117D E-KSEB6-149D Syvyys 6

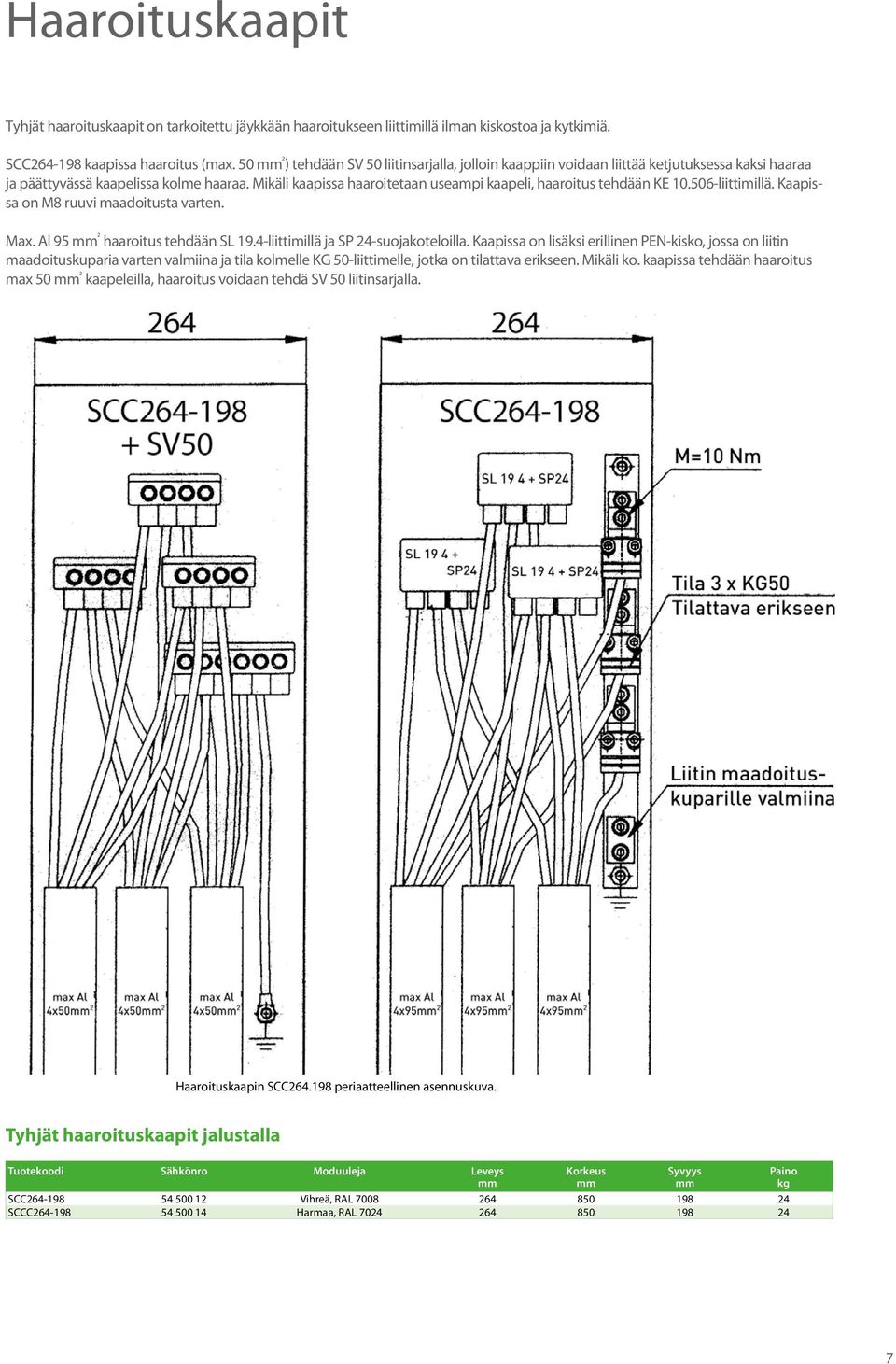

7 Haaroituskaapit Tyhjät haaroituskaapit on tarkoitettu jäykkään haaroitukseen liittimillä ilman kiskostoa ja kytkimiä. SCC kaapissa haaroitus (max. 50 ² ) tehdään SV 50 liitin sarjalla, jolloin kaappiin voidaan liittää ketjutuksessa kaksi haaraa ja päättyvässä kaapelissa kolme haaraa. Mikäli kaapissa haaroitetaan useampi kaapeli, haaroitus tehdään KE liittimillä. Kaapissa on M8 ruuvi maadoitusta varten. Max. Al 95 ² haaroitus tehdään SL 19.4-liittimillä ja SP 24-suojakoteloilla. Kaapissa on lisäksi erillinen PEN-kisko, jossa on liitin maadoituskuparia varten valmiina ja tila kolmelle KG 50-liittimelle, jotka on tilattava erikseen. Mikäli ko. kaapissa tehdään haaroitus max 50 ² kaapeleilla, haaroitus voidaan tehdä SV 50 liitinsarjalla. Haaroituskaapin SCC periaatteellinen asennuskuva. Tyhjät haaroituskaapit jalustalla Tuotekoodi Sähkönro Moduuleja Leveys Korkeus SCC Vihreä, RAL SCCC Harmaa, RAL Syvyys 7

8 Kalustetut asennuslevyt Ensto tuo markkinoille monikäyttöisen ja helposti asennettavan kokonaisuuden haja-asutusalueen pienjännitemaakaapeliverkon haaroittamiseen. Asennuslevyt Enstolta Ensto on jo vuosikyenien ajan kehittänyt ratkaisuja maakaapeliverkkoihin, helpottaakseen sähkönjakelua maan alla. Nyt tuoe markkinoille haaroituskaappiin suoraan istuvat asennuslevyt, jotka helpottavat haaroittamista merkittävästi. Myös kustannukset saadaan pidettyä perinteistä jakokaappia alempana. Mitkä asennuslevyt? Haaroittamiseen ja maadoittamiseen tarvittavat komponentit on asennettu jo tehtaalla valmiiksi levyihin kiinni. Asennuslevyjen kiinnittäminen jakokaappiin käy nopeasti ja kätevästi. Asennuslevyt on kehitetty läheisessä yhteistyössä asiakkaidee kanssa. Asennuslevyt liittimillä Asennuslevyt sopivat käytettäväksi SCC jakokaapin kanssa. Haaroitusliittimet max. neljälle Al/Cu johtimelle. Asennuslevyissä on lisäksi maadoituskisko kaapin maadoitusten tekemiseen, sekä mahdollisuus lisätä kahvasulakealusta BP160A. Tuotekoodi Sähkönro Johdinkoko Kuvaus 2 BP Al/Cu Asennuslevy kaappiin SCC BP Al/Cu Asennuslevy kaappiin SCC Kahvavarokealusta yhdellä varokkeella BP160A asennuslevy sopii käytettäväksi asennuslevyjen BP10-95 ja BP kanssa. Levyssä on asennettuna 160A kolmivaiheinen kahvavaroke jossa on valmiiksi liitettynä 50 ² Cu-kaapelit BP10-95 tai BP asennuslevyyn liittämistä varten. Kahvavarokkeessa on valmiina liittimet ² Al/Cu kaapelin liittämistä varten. Tuotekoodi Sähkönro Sulakekoko Kuvaus BP160A Asennuslevy kahvavarokkeella 160A Kahvavarokealusta kahdella varokkeella BP2x160A varokealusta sopii käytettäväksi asennuslevyjen BP10-95 ja BP kanssa. Levyssä on asennettuna kaksi 160A kolmivaiheista kahvavaroketta joissa on valmiiksi liitettynä 50 ² Cu-kaapelit BP10-95 tai BP asennuslevyyn liittämistä varten. Kahvavarokkeessa on valmiina liittimet ² Al/Cu kaapelin liittämistä varten. BP2x160AH varokealustan talolähdön kahvavarokkeessa on valmiina liittimet ² Al/Cu kaapelin liittämistä varten. Runkojohdon haaroitusta varten kahvavarokkeessa on valmiit liittimet ² Al/Cu kaapelin liittämistä varten. Tuotekoodi Sähkönro Sulakekoko Kuvaus BP2x160A Asennuslevy kahdella kahvavarokkeella BP2x160AH Asennuslevy kahdella kahvavarokkeella, runkojohdon haaroitukseen 8

9 Kalustetut asennuslevyt Toimintaperiaate Kun käytetään asennuslevyjä BP10-95 tai BP35-150, voidaan kaappia käyttää niin 400V kuin 1kV verkoissa jäykkään haaroitukseen. Jos taas tarvitaan sulakesuojausta, voidaan asennuslevyt varustaa varokealustalla, jolloin lähteviä kaapeleita voidaan suojata max 160A sulakkeella. BP asennettuna haaroituskaappiin SCC BP ja BP160A asennettuina haaroituskaappiin SCC

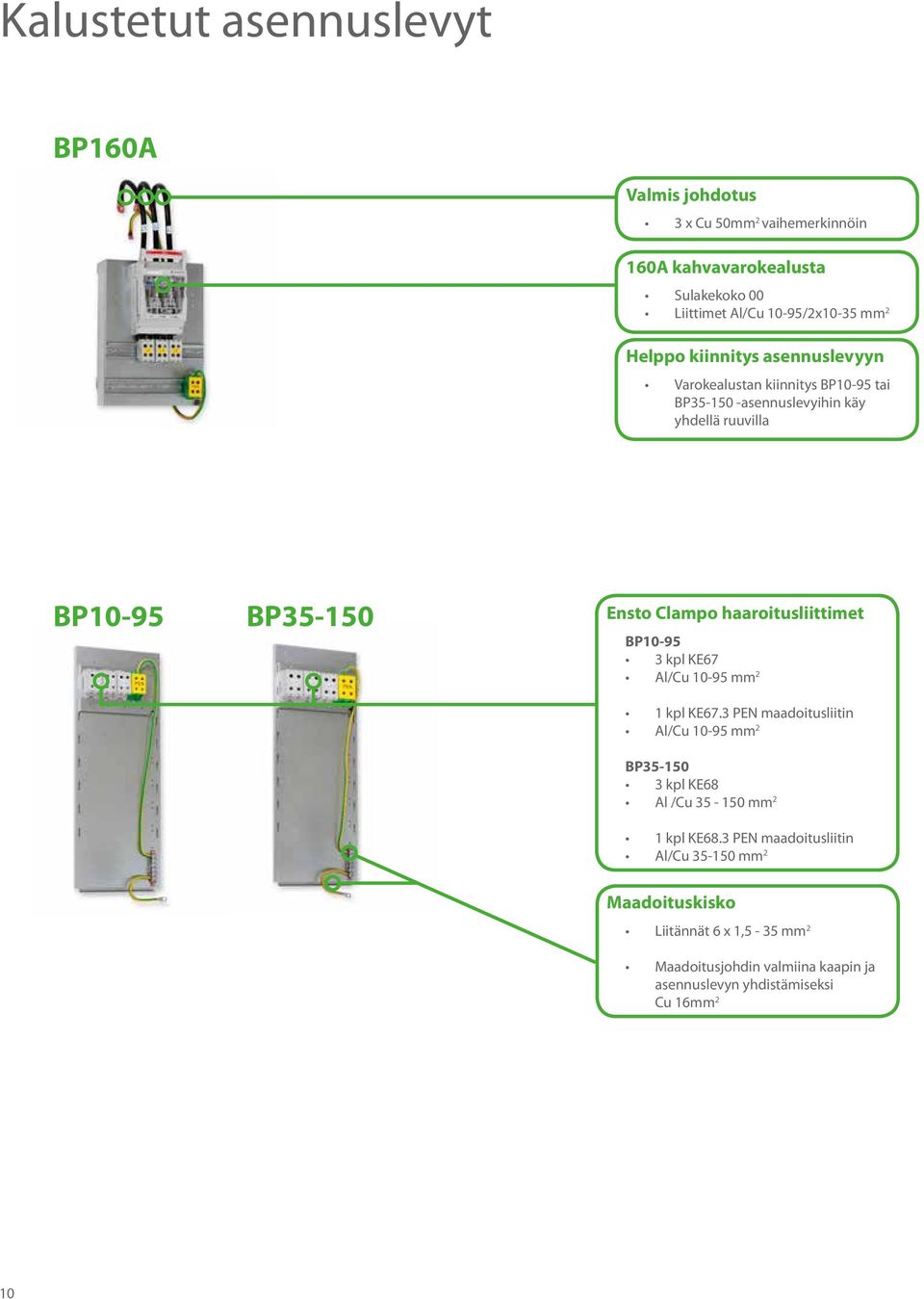

10 Kalustetut asennuslevyt BP160A Valmis johdotus 3 x Cu 50 2 vaihemerkinnöin 160A kahvavarokealusta Sulakekoko 00 Liittimet Al/Cu 10-95/2x Helppo kiinnitys asennuslevyyn Varokealustan kiinnitys BP10-95 tai BP asennuslevyihin käy yhdellä ruuvilla BP10-95 BP Ensto Clampo haaroitusliittimet BP kpl KE67 Al/Cu kpl KE67.3 PEN maadoitusliitin Al/Cu BP kpl KE68 Al /Cu kpl KE68.3 PEN maadoitusliitin Al/Cu Maadoituskisko Liitännät 6 x 1, Maadoitusjohdin valmiina kaapin ja asennuslevyn yhdistämiseksi Cu

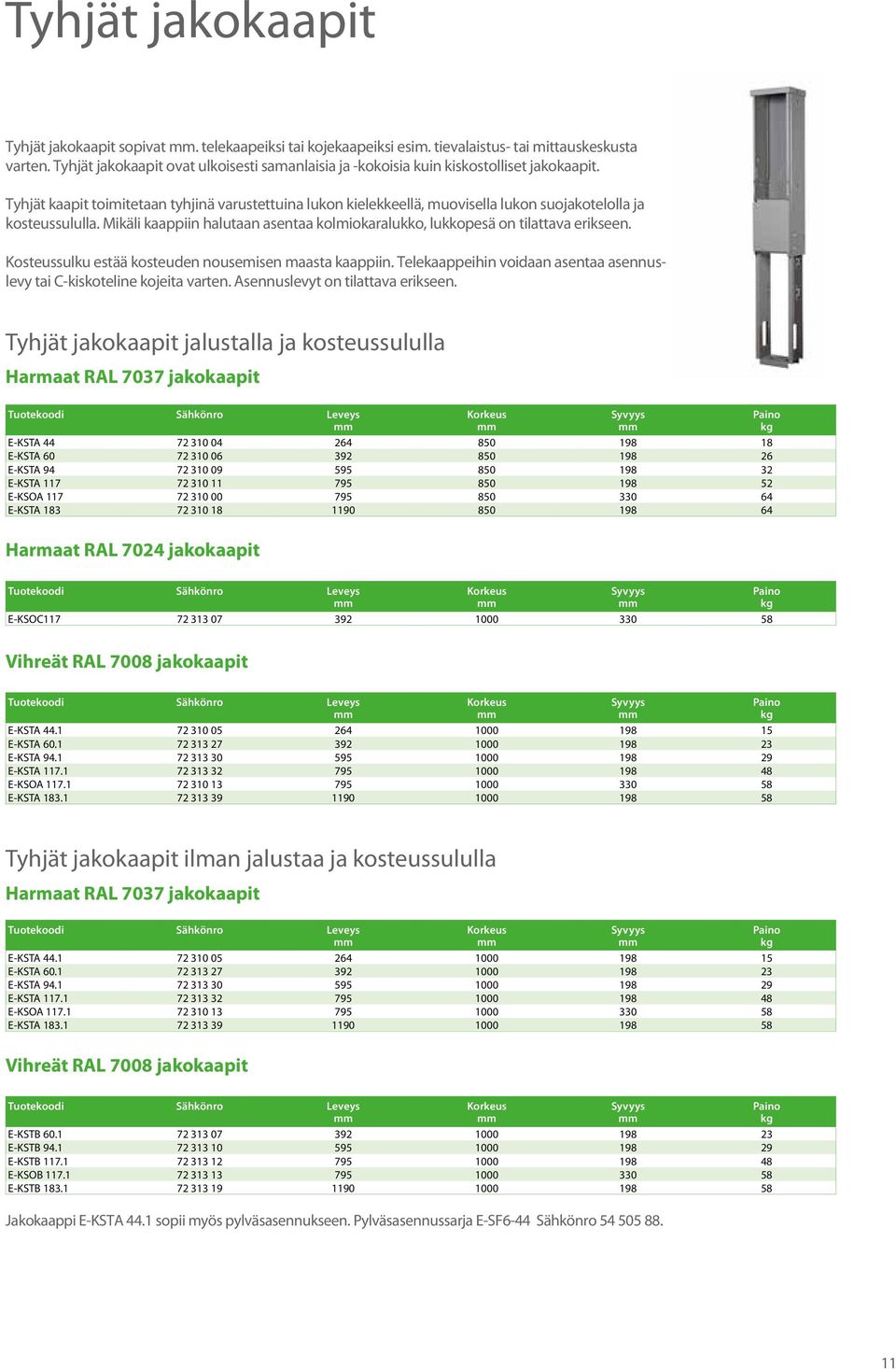

11 Tyhjät jakokaapit Tyhjät jakokaapit sopivat. telekaapeiksi tai kojekaapeiksi esim. tievalaistus- tai mittauskeskusta varten. Tyhjät jakokaapit ovat ulkoisesti samanlaisia ja -kokoisia kuin kiskostolliset jakokaapit. Tyhjät kaapit toimitetaan tyhjinä varustettuina lukon kielekkeellä, muovisella lukon suojakotelolla ja kosteussululla. Mikäli kaappiin halutaan asentaa kolmiokaralukko, lukkopesä on tilattava erikseen. Kosteussulku estää kosteuden nousemisen maasta kaappiin. Telekaappeihin voidaan asentaa asennuslevy tai C-kiskoteline kojeita varten. Asennuslevyt on tilattava erikseen. Tyhjät jakokaapit jalustalla ja kosteussululla Harmaat RAL 7037 jakokaapit Tuotekoodi Sähkönro Leveys Korkeus E-KSTA E-KSTA E-KSTA E-KSTA E-KSOA E-KSTA Syvyys Harmaat RAL 7024 jakokaapit Tuotekoodi Sähkönro Leveys Korkeus E-KSOC Syvyys Vihreät RAL 7008 jakokaapit Tuotekoodi Sähkönro Leveys Korkeus E-KSTA E-KSTA E-KSTA E-KSTA E-KSOA E-KSTA Syvyys Tyhjät jakokaapit ilman jalustaa ja kosteussululla Harmaat RAL 7037 jakokaapit Tuotekoodi Sähkönro Leveys Korkeus E-KSTA E-KSTA E-KSTA E-KSTA E-KSOA E-KSTA Syvyys Vihreät RAL 7008 jakokaapit Tuotekoodi Sähkönro Leveys Korkeus E-KSTB E-KSTB E-KSTB E-KSOB E-KSTB Syvyys Jakokaappi E-KSTA 44.1 sopii myös pylväsasennukseen. Pylväsasennussarja E-SF6-44 Sähkönro

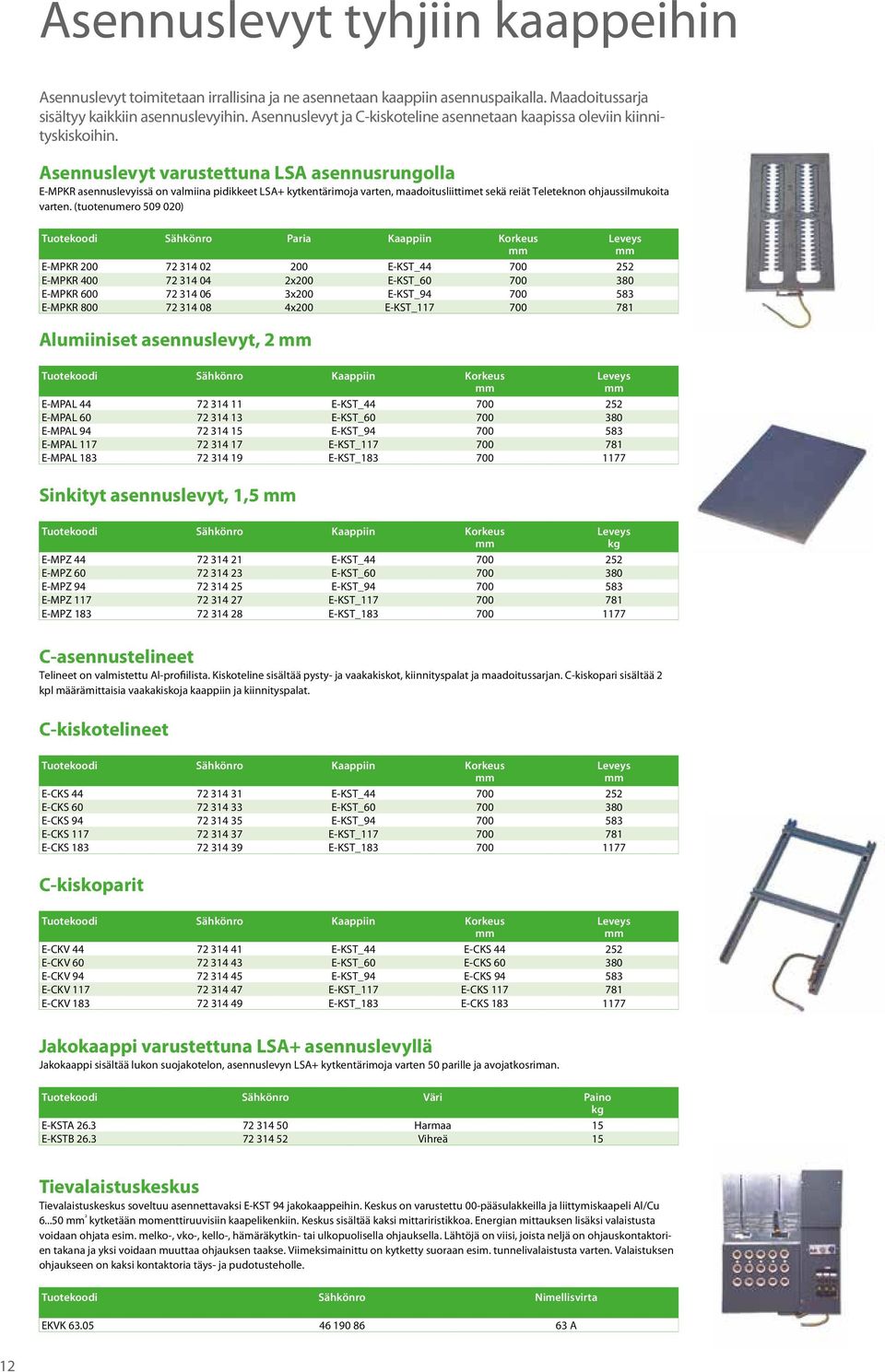

12 Asennuslevyt tyhjiin kaappeihin Asennuslevyt toimitetaan irrallisina ja ne asennetaan kaappiin asennuspaikalla. Maadoitussarja sisältyy kaikkiin asennuslevyihin. Asennuslevyt ja C-kiskoteline asennetaan kaapissa oleviin kiinnityskiskoihin. Asennuslevyt varustettuna LSA asennusrungolla E-MPKR asennuslevyissä on valmiina pidikkeet LSA+ kytkentärimoja varten, maadoitusliittimet sekä reiät Teleteknon ohjaussilmukoita varten. (tuotenumero ) Tuotekoodi Sähkönro Paria Kaappiin Korkeus E-MPKR E-KST_ E-MPKR x200 E-KST_ E-MPKR x200 E-KST_ E-MPKR x200 E-KST_ Alumiiniset asennuslevyt, 2 Leveys Tuotekoodi Sähkönro Kaappiin Korkeus Leveys E-MPAL E-KST_ E-MPAL E-KST_ E-MPAL E-KST_ E-MPAL E-KST_ E-MPAL E-KST_ Sinkityt asennuslevyt, 1,5 Tuotekoodi Sähkönro Kaappiin Korkeus Leveys E-MPZ E-KST_ E-MPZ E-KST_ E-MPZ E-KST_ E-MPZ E-KST_ E-MPZ E-KST_ C-asennustelineet Telineet on valmistettu Al-profiilista. Kiskoteline sisältää pysty- ja vaakakiskot, kiinnityspalat ja maadoitussarjan. C-kiskopari sisältää 2 kpl määrämittaisia vaakakiskoja kaappiin ja kiinnityspalat. C-kiskotelineet Tuotekoodi Sähkönro Kaappiin Korkeus Leveys E-CKS E-KST_ E-CKS E-KST_ E-CKS E-KST_ E-CKS E-KST_ E-CKS E-KST_ C-kiskoparit Tuotekoodi Sähkönro Kaappiin Korkeus Leveys E-CKV E-KST_44 E-CKS E-CKV E-KST_60 E-CKS E-CKV E-KST_94 E-CKS E-CKV E-KST_117 E-CKS E-CKV E-KST_183 E-CKS Jakokaappi varustettuna LSA+ asennuslevyllä Jakokaappi sisältää lukon suojakotelon, asennuslevyn LSA+ kytkentärimoja varten 50 parille ja avojatkosriman. Tuotekoodi Sähkönro Väri E-KSTA Harmaa 15 E-KSTB Vihreä 15 Tievalaistuskeskus Tievalaistuskeskus soveltuu asennettavaksi E-KST 94 jakokaappeihin. Keskus on varustettu 00-pääsulakkeilla ja liittymiskaapeli Al/Cu ² kytketään momenttiruuvisiin kaapelikenkiin. Keskus sisältää kaksi mittariristikkoa. Energian mittauksen lisäksi valaistusta voidaan ohjata esim. melko-, vko-, kello-, hämäräkytkin- tai ulkopuolisella ohjauksella. Lähtöjä on viisi, joista neljä on ohjauskontaktorien takana ja yksi voidaan muuttaa ohjauksen taakse. Viimeksimainittu on kytketty suoraan esim. tunnelivalaistusta varten. Valaistuksen ohjaukseen on kaksi kontaktoria täys- ja pudotusteholle. Tuotekoodi Sähkönro Nimellisvirta EKVK A 12

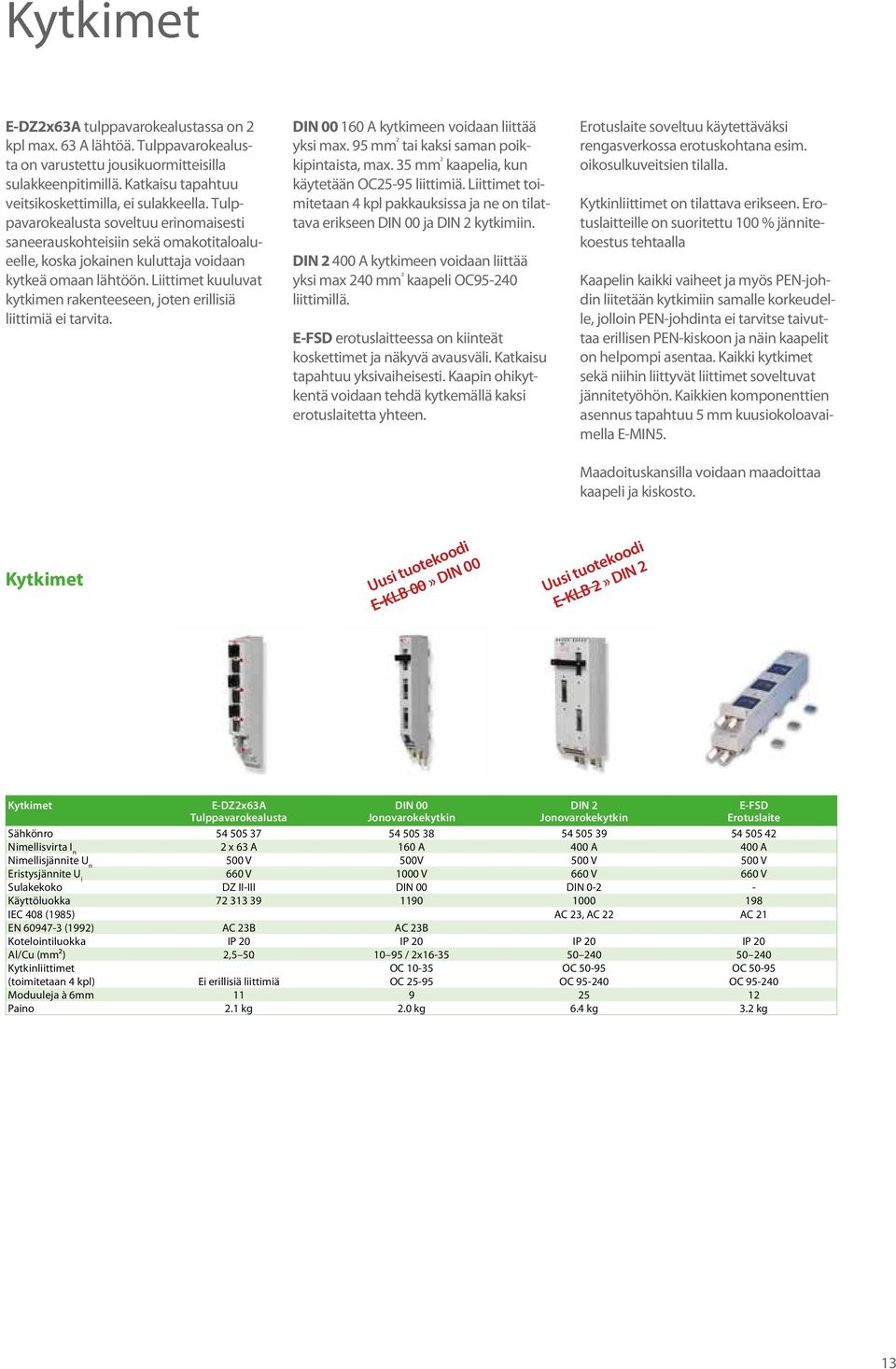

13 Kytkimet E-DZ2x63A tulppavarokealustassa on 2 kpl max. 63 A lähtöä. Tulppavarokealusta on varustettu jousikuormitteisilla sulakkeenpitimillä. Katkaisu tapahtuu veitsikoskettimilla, ei sulakkeella. Tulppavarokealusta soveltuu erinomaisesti saneerauskohteisiin sekä omakotitaloalueelle, koska jokainen kuluttaja voidaan kytkeä omaan lähtöön. Liittimet kuuluvat kytkimen rakenteeseen, joten erillisiä liittimiä ei tarvita. DIN A kytkimeen voidaan liittää yksi max. 95 ² tai kaksi saman poikkipintaista, max. 35 ² kaapelia, kun käytetään OC25-95 liittimiä. Liittimet toimitetaan 4 kpl pakkauksissa ja ne on tilattava erikseen DIN 00 ja DIN 2 kytkimiin. DIN A kytkimeen voidaan liittää yksi max 240 ² kaapeli OC liittimillä. E-FSD erotuslaitteessa on kiinteät koskettimet ja näkyvä avausväli. Katkaisu tapahtuu yksivaiheisesti. Kaapin ohikytkentä voidaan tehdä kytkemällä kaksi erotuslaitetta yhteen. Erotuslaite soveltuu käytettäväksi rengasverkossa erotuskohtana esim. oikosulkuveitsien tilalla. Kytkinliittimet on tilattava erikseen. Erotuslaitteille on suoritettu 100 % jännitekoestus tehtaalla Kaapelin kaikki vaiheet ja myös PEN-johdin liitetään kytkimiin samalle korkeudelle, jolloin PEN-johdinta ei tarvitse taivuttaa erillisen PEN-kiskoon ja näin kaapelit on helpompi asentaa. Kaikki kytkimet sekä niihin liittyvät liittimet soveltuvat jännitetyöhön. Kaikkien komponenttien asennus tapahtuu 5 kuusiokoloavaimella E-MIN5. Maadoituskansilla voidaan maadoittaa kaapeli ja kiskosto. Kytkimet Uusi tuotekoodi E-KLB 00» DIN 00 Uusi tuotekoodi E-KLB 2» DIN 2 Kytkimet E-DZ2x63A Tulppavarokealusta DIN 00 Jonovarokekytkin DIN 2 Jonovarokekytkin E-FSD Erotuslaite Sähkönro Nimellisvirta I n 2 x 63 A 160 A 400 A 400 A Nimellisjännite U n 500 V 500V 500 V 500 V Eristysjännite U i 660 V 1000 V 660 V 660 V Sulakekoko DZ II-III DIN 00 DIN Käyttöluokka IEC 408 (1985) AC 23, AC 22 AC 21 EN (1992) AC 23B AC 23B Kotelointiluokka IP 20 IP 20 IP 20 IP 20 Al/Cu (²) 2, / 2x Kytkinliittimet OC OC OC (toimitetaan 4 kpl) Ei erillisiä liittimiä OC OC OC Moduuleja à

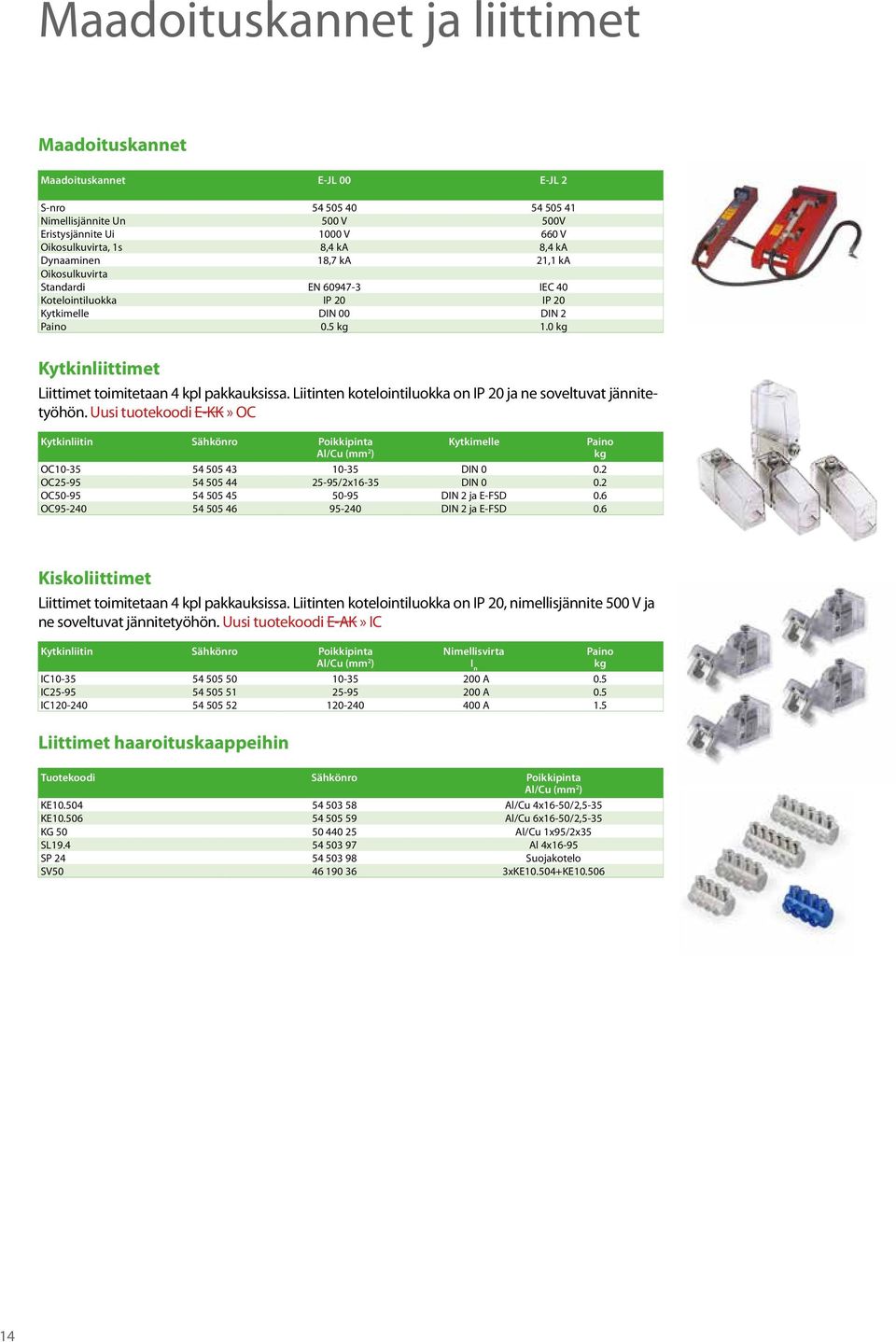

14 Maadoituskannet ja liittimet Maadoituskannet Maadoituskannet E-JL 00 E-JL 2 S-nro Nimellisjännite Un 500 V 500V Eristysjännite Ui 1000 V 660 V Oikosulkuvirta, 1s 8,4 ka 8,4 ka Dynaaminen 18,7 ka 21,1 ka Oikosulkuvirta Standardi EN IEC 40 Kotelointiluokka IP 20 IP 20 Kytkimelle DIN 00 DIN Kytkinliittimet Liittimet toimitetaan 4 kpl pakkauksissa. Liitinten kotelointiluokka on IP 20 ja ne soveltuvat jännitetyöhön. Uusi tuotekoodi E-KK» OC Kytkinliitin Sähkönro Poikkipinta Al/Cu ( 2 ) Kytkimelle OC DIN OC /2x16-35 DIN OC DIN 2 ja E-FSD 0.6 OC DIN 2 ja E-FSD 0.6 Kiskoliittimet Liittimet toimitetaan 4 kpl pakkauksissa. Liitinten kotelointiluokka on IP 20, nimellisjännite 500 V ja ne soveltuvat jännitetyöhön. Uusi tuotekoodi E-AK» IC Kytkinliitin Sähkönro Poikkipinta Al/Cu ( 2 ) Nimellisvirta I n IC A 0.5 IC A 0.5 IC A 1.5 Liittimet haaroituskaappeihin Tuotekoodi Sähkönro Poikkipinta Al/Cu ( 2 ) KE Al/Cu 4x16-50/2,5-35 KE Al/Cu 6x16-50/2,5-35 KG Al/Cu 1x95/2x35 SL Al 4x16-95 SP Suojakotelo SV xKE KE

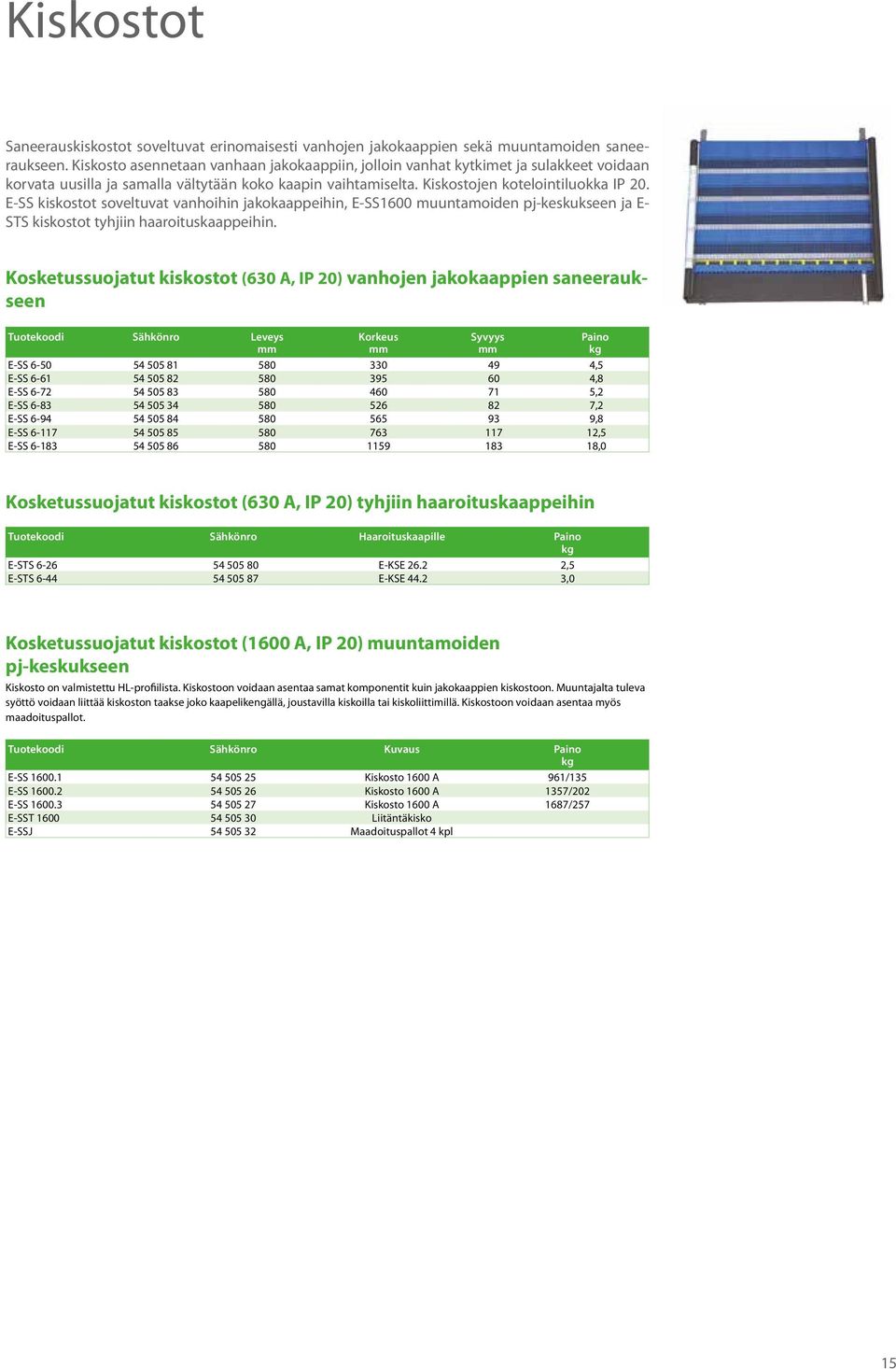

15 Kiskostot Saneerauskiskostot soveltuvat erinomaisesti vanhojen jakokaappien sekä muuntamoiden saneeraukseen. Kiskosto asennetaan vanhaan jakokaappiin, jolloin vanhat kytkimet ja sulakkeet voidaan korvata uusilla ja samalla vältytään koko kaapin vaihtamiselta. Kiskostojen kotelointiluokka IP 20. E-SS kiskostot soveltuvat vanhoihin jakokaappeihin, E-SS1600 muuntamoiden pj-keskukseen ja E- STS kiskostot tyhjiin haaroituskaappeihin. Kosketussuojatut kiskostot (630 A, IP 20) vanhojen jakokaappien saneeraukseen Tuotekoodi Sähkönro Leveys Korkeus Syvyys E-SS ,5 E-SS ,8 E-SS ,2 E-SS ,2 E-SS ,8 E-SS ,5 E-SS ,0 Kosketussuojatut kiskostot (630 A, IP 20) tyhjiin haaroituskaappeihin Tuotekoodi Sähkönro Haaroituskaapille E-STS E-KSE ,5 E-STS E-KSE ,0 Kosketussuojatut kiskostot (1600 A, IP 20) muuntamoiden pj-keskukseen Kiskosto on valmistettu HL-profiilista. Kiskostoon voidaan asentaa samat komponentit kuin jakokaappien kiskostoon. Muuntajalta tuleva syöttö voidaan liittää kiskoston taakse joko kaapelikengällä, joustavilla kiskoilla tai kiskoliittimillä. Kiskostoon voidaan asentaa myös maadoituspallot. Tuotekoodi Sähkönro Kuvaus E-SS Kiskosto 1600 A 961/135 E-SS Kiskosto 1600 A 1357/202 E-SS Kiskosto 1600 A 1687/257 E-SST Liitäntäkisko E-SSJ Maadoituspallot 4 kpl 15

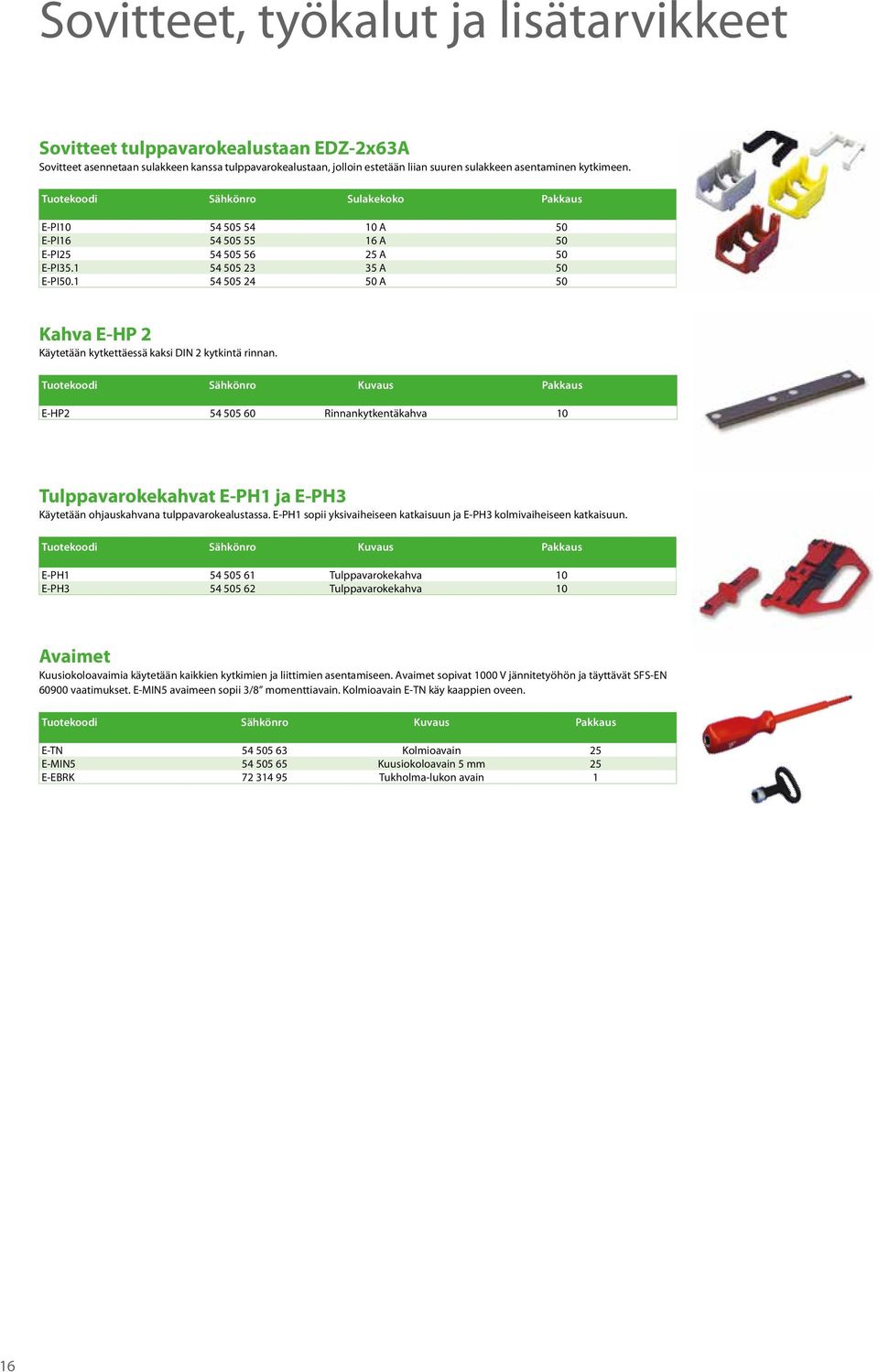

16 Sovitteet, työkalut ja lisätarvikkeet Sovitteet tulppavarokealustaan EDZ-2x63A Sovitteet asennetaan sulakkeen kanssa tulppavarokealustaan, jolloin estetään liian suuren sulakkeen asentaminen kytkimeen. Tuotekoodi Sähkönro Sulakekoko Pakkaus E-PI A 50 E-PI A 50 E-PI A 50 E-PI A 50 E-PI A 50 Kahva E-HP 2 Käytetään kytkettäessä kaksi DIN 2 kytkintä rinnan. Tuotekoodi Sähkönro Kuvaus Pakkaus E-HP Rinnankytkentäkahva 10 Tulppavarokekahvat E-PH1 ja E-PH3 Käytetään ohjauskahvana tulppavarokealustassa. E-PH1 sopii yksivaiheiseen katkaisuun ja E-PH3 kolmivaiheiseen katkaisuun. Tuotekoodi Sähkönro Kuvaus Pakkaus E-PH Tulppavarokekahva 10 E-PH Tulppavarokekahva 10 Avaimet Kuusiokoloavaimia käytetään kaikkien kytkimien ja liittimien asentamiseen. Avaimet sopivat 1000 V jännitetyöhön ja täyttävät SFS-EN vaatimukset. E-MIN5 avaimeen sopii 3/8 momenttiavain. Kolmioavain E-TN käy kaappien oveen. Tuotekoodi Sähkönro Kuvaus Pakkaus E-TN Kolmioavain 25 E-MIN Kuusiokoloavain 5 25 E-EBRK Tukholma-lukon avain 1 16

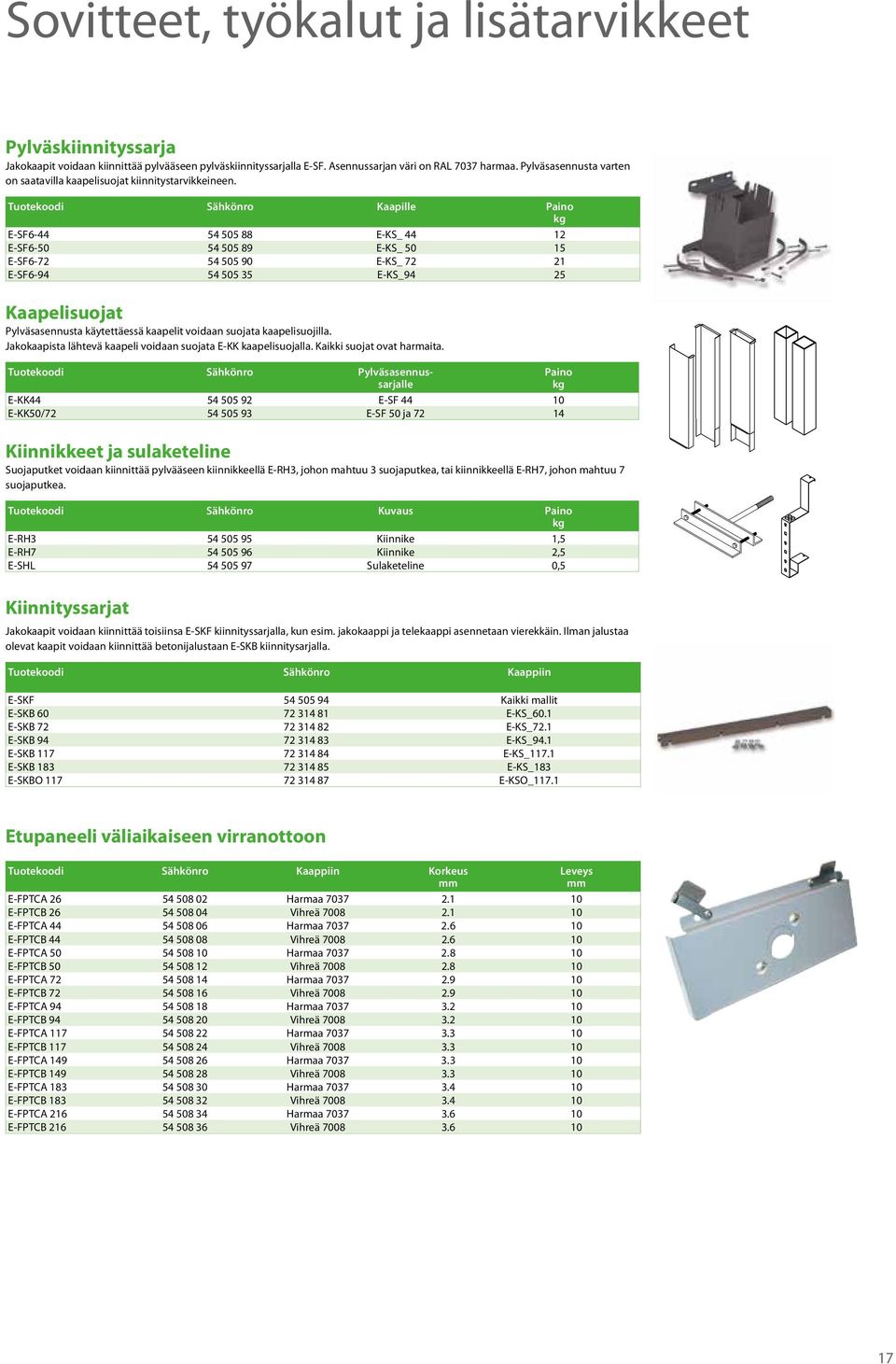

17 Sovitteet, työkalut ja lisätarvikkeet Pylväskiinnityssarja Jakokaapit voidaan kiinnittää pylvääseen pylväskiinnityssarjalla E-SF. Asennussarjan väri on RAL 7037 harmaa. Pylväsasennusta varten on saatavilla kaapelisuojat kiinnitystarvikkeineen. Tuotekoodi Sähkönro Kaapille E-SF E-KS_ E-SF E-KS_ E-SF E-KS_ E-SF E-KS_94 25 Kaapelisuojat Pylväsasennusta käytettäessä kaapelit voidaan suojata kaapelisuojilla. Jakokaapista lähtevä kaapeli voidaan suojata E-KK kaapelisuojalla. Kaikki suojat ovat harmaita. Tuotekoodi Sähkönro Pylväsasennussarjalle E-KK E-SF E-KK50/ E-SF 50 ja Kiinnikkeet ja sulaketeline Suojaputket voidaan kiinnittää pylvääseen kiinnikkeellä E-RH3, johon mahtuu 3 suojaputkea, tai kiinnikkeellä E-RH7, johon mahtuu 7 suojaputkea. Tuotekoodi Sähkönro Kuvaus E-RH Kiinnike 1,5 E-RH Kiinnike 2,5 E-SHL Sulaketeline 0,5 Kiinnityssarjat Jakokaapit voidaan kiinnittää toisiinsa E-SKF kiinnityssarjalla, kun esim. jakokaappi ja telekaappi asennetaan vierekkäin. Ilman jalustaa olevat kaapit voidaan kiinnittää betonijalustaan E-SKB kiinnitysarjalla. Tuotekoodi Sähkönro Kaappiin E-SKF Kaikki mallit E-SKB E-KS_60.1 E-SKB E-KS_72.1 E-SKB E-KS_94.1 E-SKB E-KS_117.1 E-SKB E-KS_183 E-SKBO E-KSO_117.1 Etupaneeli väliaikaiseen virranottoon Tuotekoodi Sähkönro Kaappiin Korkeus E-FPTCA Harmaa E-FPTCB Vihreä E-FPTCA Harmaa E-FPTCB Vihreä E-FPTCA Harmaa E-FPTCB Vihreä E-FPTCA Harmaa E-FPTCB Vihreä E-FPTCA Harmaa E-FPTCB Vihreä E-FPTCA Harmaa E-FPTCB Vihreä E-FPTCA Harmaa E-FPTCB Vihreä E-FPTCA Harmaa E-FPTCB Vihreä E-FPTCA Harmaa E-FPTCB Vihreä Leveys 17

18 Sovitteet, työkalut ja lisätarvikkeet Merkkitanko Jakokaapin sivuun voidaan kiinnittää merkkitanko (aurauskeppi). Tuotekoodi Sähkönro Pituus m SKK SKK Merkintäkilvet Jakokaappien ulkoinen merkintä voidaan tehdä tarroilla tai merkintäkilvillä. Merkintäkilvet kiinnitetään jakokaappiin kiinnitettävään merkintäkiskoon. Kiskoon sopii 8 kpl merkintäkilpiä. Tuotekoodi Sähkönro Kuvaus Kilpi nro Pakkaus kpl E-SNS Merkintäkisko 20 E-SNS Merkintäkilpi 0 50 E-SNS Merkintäkilpi 1 50 E-SNS Merkintäkilpi 2 50 E-SNS Merkintäkilpi 3 50 E-SNS Merkintäkilpi 4 50 E-SNS Merkintäkilpi 5 50 E-SNS Merkintäkilpi 6 ja 9 50 E-SNS Merkintäkilpi 7 50 E-SNS Merkintäkilpi 8 50 E-SNS Merkintäkilpi tyhjä 50 E-SNS Merkintäkilpi - 50 Maadoitussarja 5-johdinkaappeihin Maadoitussarjan avulla saadan jakokaappi muutettua 5-johdinjärjestelmään soveltuvaksi. Tuotekoodi Sähkönro Kaappiin E-JS E-KSE_6-26 E-JS E-KSE_6-44 E-JS E-KSE_6-50 E-JS E-KSE_6-72 E-JS E-KSE_6-94 E-JS E-KSE_6-117 E-JS E-KSE_6-183 Maadoitussarja asennuslevyihin Tuotekoodi Sähkönro Kaapelit E-JS5x max 5x16 ² Cu Lukot jakokaappeihin Tuotekoodi Sähkönro Kuvaus E-TLT Kolmiokaralukko E-TLT Kolmiokaralukko TELEKAAPPIIN E-TLT Lukkopesä Abloy-lukkoa varten E-TLT Tukholma-lukko Korotuslevy jalustaan Korotuslevyn E-SKFP avulla jakokaapin korkeutta voidaan nostaa 300, mikäli jakokaappi halutaan asentaa normaalia korkeaalle. Korotuslevy asennetaan jalustaan. Levyjä on saatavana harmaana ja vihreänä. Tuotekoodi Sähkönro Kaappiin Väri E-SKFPA E-KS_ 26 Harmaa E-SKFPA E-KS_ 44 Harmaa E-SKFPA E-KS_ 50 Harmaa E-SKFPA E-KS_ 60 Harmaa E-SKFPA E-KS_ 72 Harmaa E-SKFPA E-KS_ 94 Harmaa E-SKFPA E-KS_ 117 Harmaa E-SKFPA E-KS_ 183 Harmaa E-SKFPB E-KS_ 26 Vihreä E-SKFPB E-KS_ 44 Vihreä E-SKFPB E-KS_ 50 Vihreä E-SKFPB E-KS_ 60 Vihreä E-SKFPB E-KS_ 72 Vihreä E-SKFPB E-KS_ 94 Vihreä E-SKFPB E-KS_ 117 Vihreä E-SKFPB E-KS_ 183 Vihreä 18

19

20 Valaisinpylväskalusteet ja -kaapit sekä talovaroke- ja haaroituskotelot Enstolla on laaja valikoima kalusteita helpottamaan alumiini- ja kuparikaapeleiden kytkemistä ja haaroittamista valaisinpylväissä. Ensto-liittimet ovat tinattuja, joten ne sopivat sekä Al- että Cu-johtimille (4 6 johdinta). Liittimiä voidaan käyttää L-, N-, PE- ja PEN-liittiminä tilanteen mukaan. Valikoimissae on myös liitinsarjoja, varokepesiä, johdonsuojakatkaisijoita sekä täydellisiä kalustesarjoja, jotka nopeuttavat asennustyötä. Enston valaisinpylväskalusteet sopivat monille erilaisille valaisinpylväille. Enston valaisinpylväskaapit ovat joko kuumasinkittyjä tai maalattuja kaappeja. Kuumasinkitystä teräslevystä tehdyt kaapit on maalattu UV-kestoisella pulverimaalilla RAL 6013 (erikoistilauksesta myös muita RAL-värejä). Valaisinpylväskaappeja saa myös valmiiksi kalustettuina. Enston talovaroke- ja haaroituskotelot on valmistettu läön- ja iskunkestävästä kierrätettävästä polykarbonaatista ja sopivat sekä sisään että ulos (-50 C +130 C). Kotelopaketit sisältävät kaiken tarvittavan. 20

21 Haaroitusliittimet Tuotekoodi Sähkönro Kuvaus KE Al 4x10-35 ² / Cu ² KE Al 6x10-35 ² / Cu ² KE Al 4x10-50 ² / Cu ² KE Al 6x10-50 ² / Cu ² Liitinsarjat Tuotekoodi Sähkönro Kuvaus SV xKE10.1 ja 1xKE10.3 (10-35Al/1.5-25Cu) SV xKE10.1 ja 1xKE10.3 (10-35Al/1.5-25Cu) SV xKE ja 1xKE (10-50Al/2.5-35Cu) KE-liittimet Varokepesät Tuotekoodi Sähkönro Kuvaus LFB16-10A Varokepesä 10A sulakkeella LFB16-06A Varokepesä 6A sulakkeella Johdonsuojakatkaisijat Tuotekoodi Sähkönro Kuvaus SVV A SVV A, 2 napainen Valaisinpylväskalustesarjat Tuotekoodi Sähkönro Kuvaus LCK A SV15 ja LFB16-10A (10-35Al/1.5-25Cu) LCK A SV15.5 ja LFB16-10A (10-35Al/1.5-25Cu) SV SV15 ja SVV3 SV SV15.5 ja SVV3 Liittimillä varustetut koteloidut varokepesät Tuotekoodi Sähkönro Kuvaus SV SV A ja SL11.11 (10-95Al/1.5-70Cu) SV SV A ja SL11.11 (10-95 Al/1.5-70Cu) SV SV A ja SLIP22.1 (10-95Al/1.5-70Cu) SV SV A ja SLIP22.1 (10-95Al/1.5-70Cu) LCK A Koteloidut varokepesät ilman liittimiä Tuotekoodi Sähkönro Kuvaus SV A SV A Haaroituskotelot Tuotekoodi Sähkönro Kuvaus SK Kaapelin halkaisija 2x16-25 kotelon mitat 200/86/120 SK Kaapelin halkaisija 2x22-32 kotelon mitat 300/130/200 SK175 Talovarokekotelot Tuotekoodi Sähkönro Kuvaus SK x25 A SK x63 A Valaisinpylväskaapit Tuotekoodi Sähkönro Kuvaus SK Sinkitty SK Sinkitty, SV15.11 SK160.1/M Sinkitty, maalattu, SV15.11 SK Sinkitty, SV SVV1.10 SK160.2/M Sinkitty, maalattu, SV SVV1.10 SK160/M Sinkitty, maalattu SK
