1 OPEL ASTRA Ohjekirja

2

3 Sisältö Johdanto... 2 Käyttö lyhyesti... 6 Avaimet, ovet ja ikkunat Istuimet, turvajärjestelmät Säilytys Mittarit ja käyttölaitteet Valaistus Ilmastointi Ajaminen ja käyttö Auton hoito Huolto ja ylläpito Tekniset tiedot Tietoa asiakkaalle Hakemisto

4 2 Johdanto Johdanto

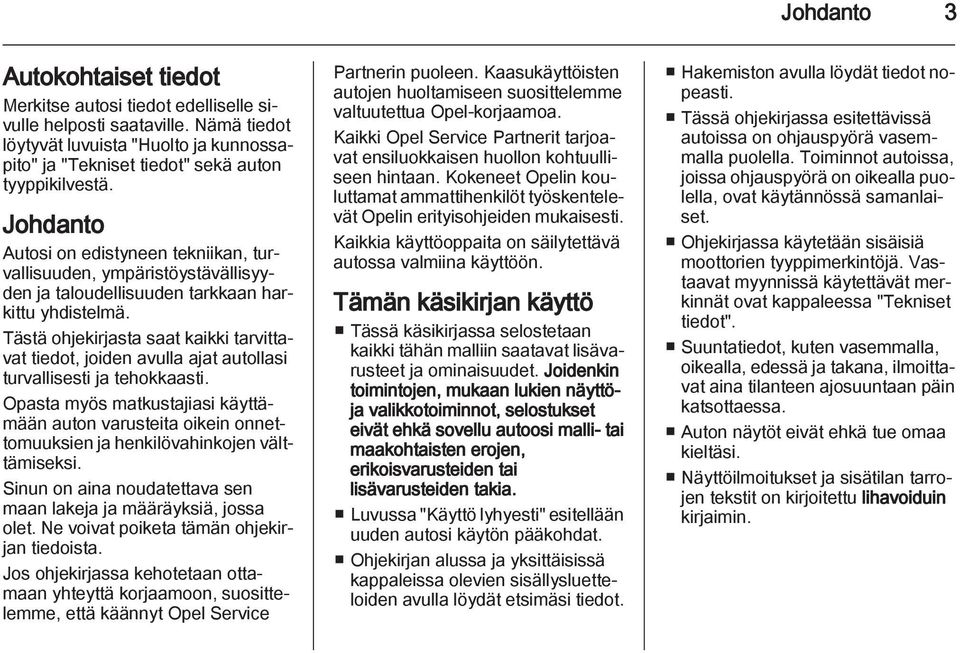

5 Johdanto 3 Autokohtaiset tiedot Merkitse autosi tiedot edelliselle sivulle helposti saataville. Nämä tiedot löytyvät luvuista "Huolto ja kunnossapito" ja "Tekniset tiedot" sekä auton tyyppikilvestä. Johdanto Autosi on edistyneen tekniikan, turvallisuuden, ympäristöystävällisyyden ja taloudellisuuden tarkkaan harkittu yhdistelmä. Tästä ohjekirjasta saat kaikki tarvittavat tiedot, joiden avulla ajat autollasi turvallisesti ja tehokkaasti. Opasta myös matkustajiasi käyttämään auton varusteita oikein onnettomuuksien ja henkilövahinkojen välttämiseksi. Sinun on aina noudatettava sen maan lakeja ja määräyksiä, jossa olet. Ne voivat poiketa tämän ohjekirjan tiedoista. Jos ohjekirjassa kehotetaan ottamaan yhteyttä korjaamoon, suosittelemme, että käännyt Opel Service Partnerin puoleen. Kaasukäyttöisten autojen huoltamiseen suosittelemme valtuutettua Opel-korjaamoa. Kaikki Opel Service Partnerit tarjoavat ensiluokkaisen huollon kohtuulliseen hintaan. Kokeneet Opelin kouluttamat ammattihenkilöt työskentelevät Opelin erityisohjeiden mukaisesti. Kaikkia käyttöoppaita on säilytettävä autossa valmiina käyttöön. Tämän käsikirjan käyttö Tässä käsikirjassa selostetaan kaikki tähän malliin saatavat lisävarusteet ja ominaisuudet. Joidenkin toimintojen, mukaan lukien näyttöja valikkotoiminnot, selostukset eivät ehkä sovellu autoosi malli- tai maakohtaisten erojen, erikoisvarusteiden tai lisävarusteiden takia. Luvussa "Käyttö lyhyesti" esitellään uuden autosi käytön pääkohdat. Ohjekirjan alussa ja yksittäisissä kappaleissa olevien sisällysluetteloiden avulla löydät etsimäsi tiedot. Hakemiston avulla löydät tiedot nopeasti. Tässä ohjekirjassa esitettävissä autoissa on ohjauspyörä vasemmalla puolella. Toiminnot autoissa, joissa ohjauspyörä on oikealla puolella, ovat käytännössä samanlaiset. Ohjekirjassa käytetään sisäisiä moottorien tyyppimerkintöjä. Vastaavat myynnissä käytettävät merkinnät ovat kappaleessa "Tekniset tiedot". Suuntatiedot, kuten vasemmalla, oikealla, edessä ja takana, ilmoittavat aina tilanteen ajosuuntaan päin katsottaessa. Auton näytöt eivät ehkä tue omaa kieltäsi. Näyttöilmoitukset ja sisätilan tarrojen tekstit on kirjoitettu lihavoiduin kirjaimin.

6 4 Johdanto Vaara, Varoitus ja Huomio 9 Vaara Sanalla 9 Vaara merkityt tekstit viittaavat mahdolliseen hengenvaaraan. Selostusten huomiotta jättäminen voi olla hengenvaarallista. Symbolit Sivuviittaukset on merkitty symbolilla 3. 3 tarkoittaa "katso sivu". Monia miellyttäviä ajokokemuksia toivottaa. Adam Opel AG 9 Varoitus Sanalla 9 Varoitus merkityt tekstit viittaavat mahdolliseen onnettomuus- tai loukkaantumisvaaraan. Selostusten huomiotta jättäminen voi johtaa loukkaantumiseen. Huomio Sanalla Huomio merkityt tekstit viittaavat mahdolliseen auton vaurioitumiseen. Selostusten huomiotta jättäminen voi johtaa auton vaurioitumiseen.

7 Johdanto 5

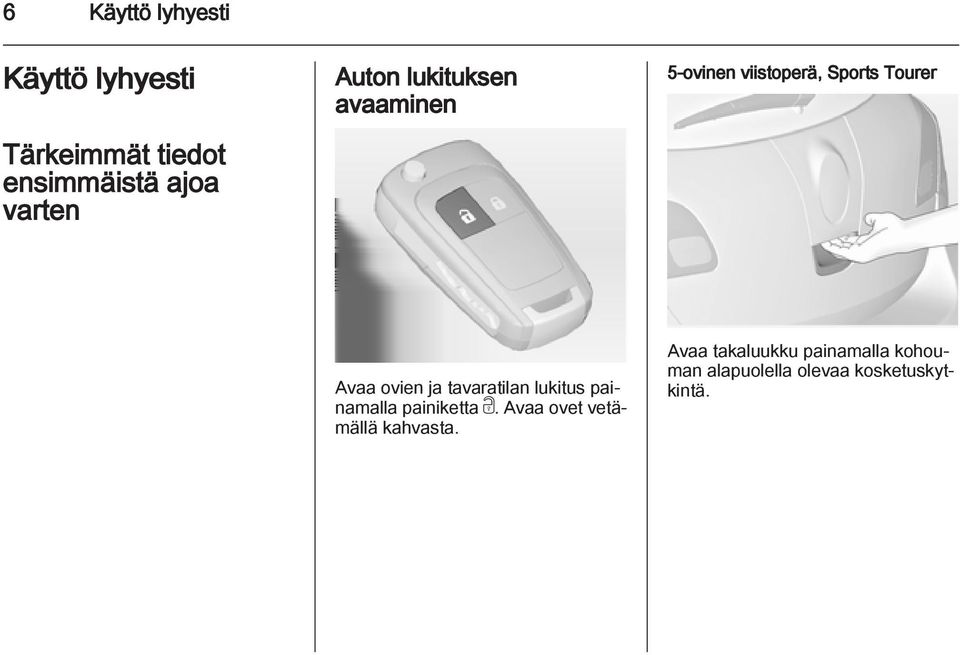

8 6 Käyttö lyhyesti Käyttö lyhyesti Tärkeimmät tiedot ensimmäistä ajoa varten Auton lukituksen avaaminen 5-ovinen viistoperä, Sports Tourer Avaa ovien ja tavaratilan lukitus painamalla painiketta c. Avaa ovet vetämällä kahvasta. Avaa takaluukku painamalla kohouman alapuolella olevaa kosketuskytkintä.

9 Käyttö lyhyesti 7 3-ovinen viistoperä 4-ovinen porrasperä Istuimen säätö Istuimen sijoitus Avaa takaluukku painamalla alaosan merkkitunnusta. Paina kauko-ohjaimen painiketta x avataksesi takaluukun ovien pysyessä lukittuina. Paina kauko-ohjaimen painiketta x vähintään 2 sekuntia, tavaratilan kansi avautuu hieman. Kauko-ohjain 3 21, keskuslukitus 3 23, tavaratila Vedä kahvasta, siirrä istuinta, vapauta kahva. Istuimen asento 3 40, istuimen säätö Vaara Istu vähintään 25 cm:n päässä ohjauspyörästä, jotta turvatyyny voi laueta turvallisesti.

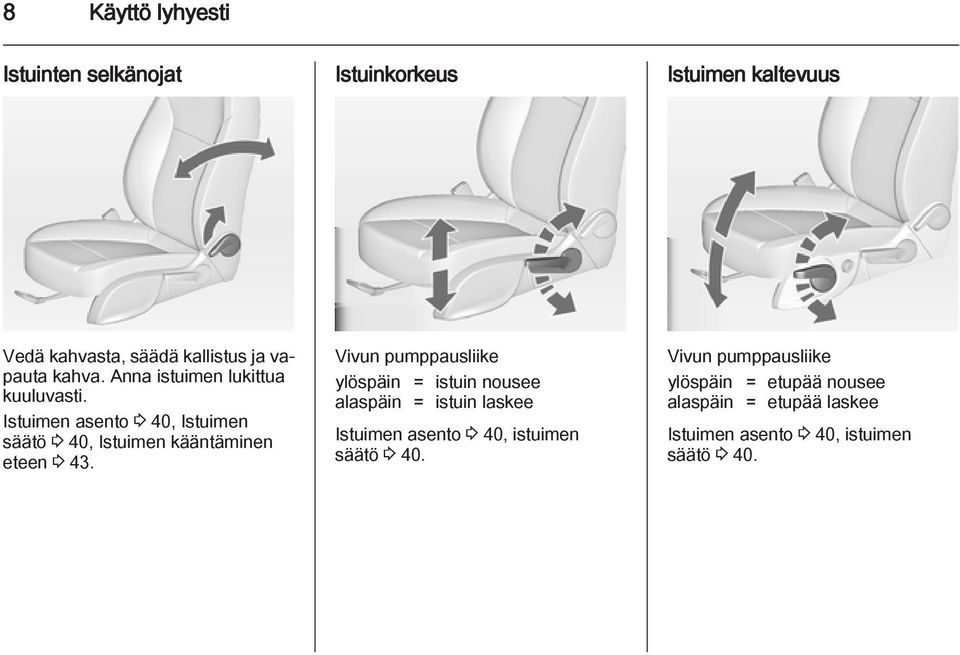

10 8 Käyttö lyhyesti Istuinten selkänojat Istuinkorkeus Istuimen kaltevuus Vedä kahvasta, säädä kallistus ja vapauta kahva. Anna istuimen lukittua kuuluvasti. Istuimen asento 3 40, Istuimen säätö 3 40, Istuimen kääntäminen eteen Vivun pumppausliike ylöspäin = istuin nousee alaspäin = istuin laskee Istuimen asento 3 40, istuimen säätö Vivun pumppausliike ylöspäin = etupää nousee alaspäin = etupää laskee Istuimen asento 3 40, istuimen säätö 3 40.

11 Käyttö lyhyesti 9 Pääntuen säätö Turvavyö Peilin säätö Sisätaustapeili Paina vapautuspainiketta, säädä korkeus ja lukitse. Pääntuet Vedä turvavyö ulos ja lukitse se vyölukkoon. Turvavyön tulee olla ilman kierteitä tiukasti vartalossa kiinni. Selkänojia ei saa kallistaa liian paljon taakse (enintään n. 25 ). Vyö avataan painamalla lukon punaista nappia. Istuimen asento 3 40, turvavyöt 3 45, turvatyynyjärjestelmä Kun haluat vähentää häikäisyä, säädä peilikotelon alapuolessa olevaa vipua. Sisätaustapeili 3 32, automaattisesti himmenevä sisätaustapeili 3 32.

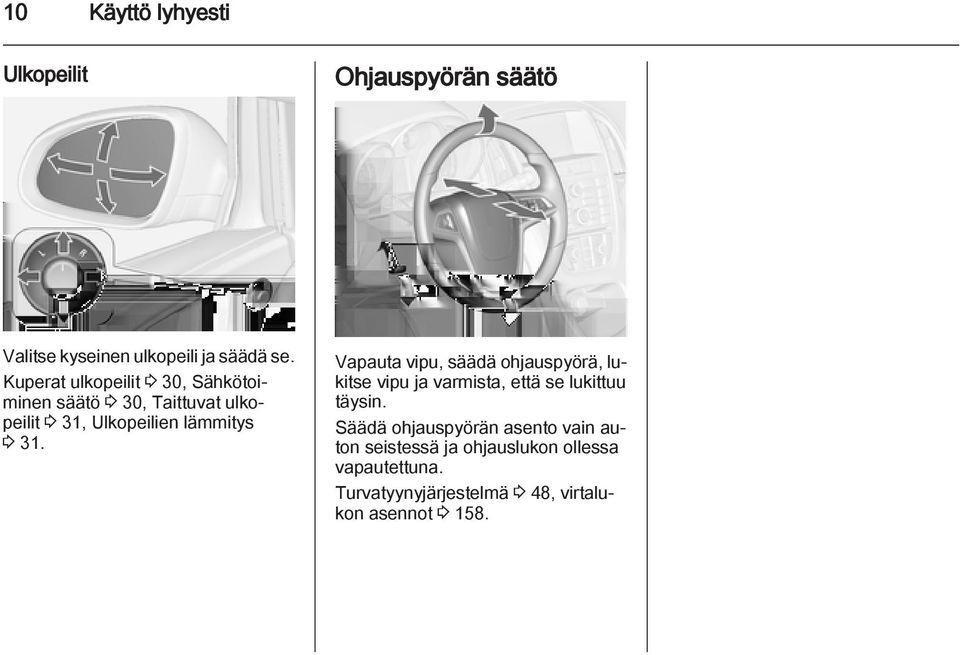

12 10 Käyttö lyhyesti Ulkopeilit Ohjauspyörän säätö Valitse kyseinen ulkopeili ja säädä se. Kuperat ulkopeilit 3 30, Sähkötoiminen säätö 3 30, Taittuvat ulkopeilit 3 31, Ulkopeilien lämmitys Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Säädä ohjauspyörän asento vain auton seistessä ja ohjauslukon ollessa vapautettuna. Turvatyynyjärjestelmä 3 48, virtalukon asennot

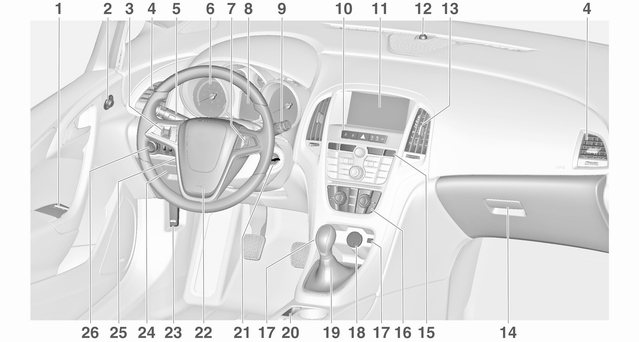

13 Kojelaudan osat Käyttö lyhyesti 11

14 12 Käyttö lyhyesti 1 Sähkötoimiset ikkunat Ulkopeilit Vakionopeussäädin Nopeudenrajoitin Mukautuva vakionopeussäädin Etutörmäyksen varoitus Sivutuuletussuulakkeet Suunta- ja kaistanvaihtovilkut, kaukovalovilkku, lähi- ja kaukovalot, kaukovaloapu Poistumisvalot Seisontavalot Kuljettajan tietokeskuksen painikkeet Mittaristo Ohjauspyörän kaukoohjaimet Kuljettajan tietokeskus Tuulilasinpyyhin, tuulilasin pesulaite, ajovalojen pesulaite, takalasinpyyhin, takalasin pesulaite SPORT-toiminto Keskuslukitus Polttoaineen valintapainike. 106 Varoitusvilkut Turvatyynyn poiskytkennän merkkivalo Etumatkustajan turvavyön merkkivalo Mukavuusajotila Infonäyttö Murtohälytysjärjestelmän tila-led Keskituuletussuulakkeet Käsinelokero Luistonestojärjestelmä Elektroninen ajonvakautusjärjestelmä Pysäköintitutka Kehittynyt pysäköintiavustin Kaistavahti Eco-painike Stop-Startjärjestelmää varten Tavaratilan kannen avauspainike Ilmastointiautomatiikka AUX-liitäntä, USB-liitäntä, SD-korttipaikka Virtapistoke Valintavipu, käsivaihteisto Automaattivaihteisto Sähkötoiminen seisontajarru Virtalukko ja ohjauslukko Äänitorvi Kuljettajan turvatyyny Konepellin avauskahva Säilytyslokero, sulakerasia Ohjauspyörän säätö... 98

15 Käyttö lyhyesti Ajovalokytkin Ajovalojen kantaman säätö 138 Etusumuvalot Takasumuvalo Mittaristovalot Ulkovalot Kierrä ajovalokytkintä: 7 = Valot pois 8 = Sivuvalot 9 = Lähivalot Automaattinen valojen ohjaus AUTO = Valoautomatiikka: ulkovalot kytkeytyvät automaattisesti päälle ja pois m = Valoautomatiikan kytkeminen päälle tai pois 8 = Sivuvalot 9 = Lähivalot Sumuvalot Paina ajovalokytkintä: > = Etusumuvalot r = Takasumuvalo Valaistus

16 14 Käyttö lyhyesti Kaukovalovilkku, kauko- ja lähivalot Suunta- ja kaistanvaihtovilkut Varoitusvilkut Kaukovalovilkku = Vedä vivusta Kaukovalot = Paina vipua Lähivalot = Paina tai vedä vipua Valoautomatiikka 3 137, Kaukovalot 3 137, Kaukovalovilkku 3 138, Mukautuvat ajovalot Siirrä vipua ylöspäin Siirrä vipua alaspäin = Oikea suuntavilkku = Vasen suuntavilkku Suunta- ja kaistanvaihtovilkut 3 143, seisontavalot Käyttö painikkeella. Varoitusvilkut

17 Käyttö lyhyesti 15 Äänitorvi Pyyhin- ja pesulaitteistot Tuulilasinpyyhkimet Tuulilasin ja ajovalojen pesulaitteet Paina j. 2 = nopea 1 = hidas P = taukopyyhintä tai automaattinen pyyhintä sadetunnistimella = pois Kertapyyhkäisy, kun tuulilasinpyyhkimet eivät ole päällä: paina vipua alaspäin. Tuulilasinpyyhkimet 3 100, pyyhinsulan vaihto Vedä vivusta. Tuulilasin ja ajovalojen pesulaite 3 100, pesuneste

18 16 Käyttö lyhyesti Takalasin pyyhin Takalasin pesulaite Ilmastointi Takalasin lämmitin, peilien lämmitin Käynnistä takalasin pyyhin painamalla keinukytkintä: kytkimen = jatkuva toiminta yläosa kytkimen = jaksottainen toiminta alaosa keskiasento = pois Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Takalasin pyyhin/pesulaite Lämmitys kytketään painamalla Ü painiketta. Takalasin lämmitin 3 35.

19 Käyttö lyhyesti 17 Ikkunoiden kuivaus ja sulatus Vaihteisto Käsivaihteisto Automaattivaihteisto Paina painiketta V. Aseta lämpötilansäädin korkeimpaan tasoon. Kytke jäähdytys n. Takalasin lämmitin Ü päällä. Ilmastointijärjestelmä Peruutusvaihde: kun auto seisoo paikallaan, odota 3 sekuntia kytkinpolkimen painamisen jälkeen, paina sitten valintavivun vapautuspainiketta ja kytke vaihde. Jos vaihde ei mene päälle, aseta vaihteisto vapaalle, nosta kytkinpoljin, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Käsivalintainen vaihteisto P = pysäköintiasento R = peruutusvaihde N = vapaa-asento D = ajoasento Käsinvaihtotila: siirrä valitsinvipu asennosta D vasemmalle. < = suurempi vaihde ] = pienempi vaihde Vaihdevipu voidaan siirtää pois asennosta P vain, jos sytytysvirta on kytketty ja jarrupoljinta painetaan. Asennon P tai R kytkemiseksi on painettava vapautuspainiketta.

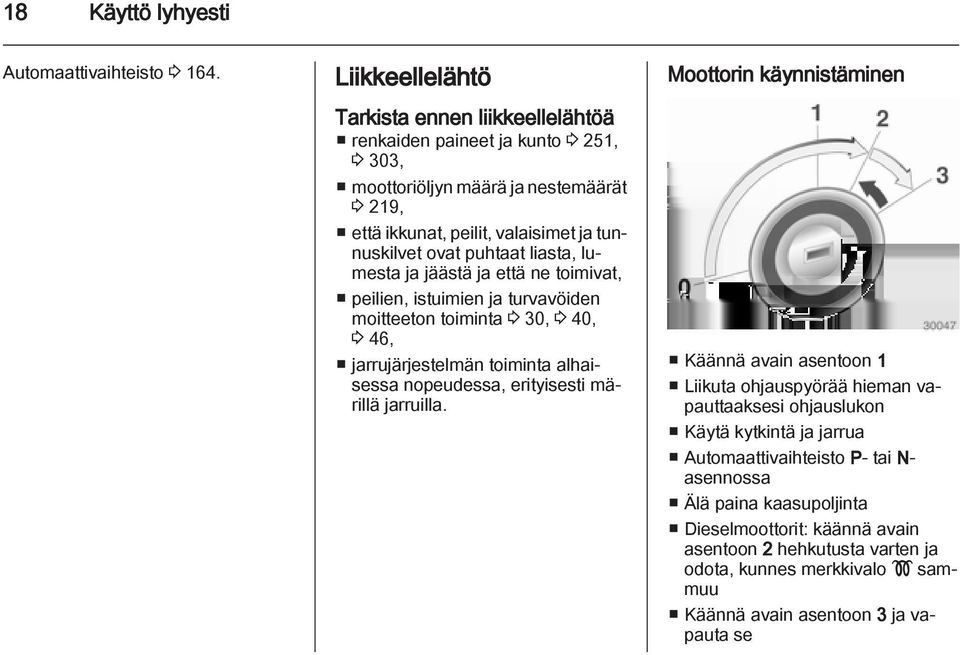

20 18 Käyttö lyhyesti Automaattivaihteisto Liikkeellelähtö Tarkista ennen liikkeellelähtöä renkaiden paineet ja kunto 3 251, 3 303, moottoriöljyn määrä ja nestemäärät 3 219, että ikkunat, peilit, valaisimet ja tunnuskilvet ovat puhtaat liasta, lumesta ja jäästä ja että ne toimivat, peilien, istuimien ja turvavöiden moitteeton toiminta 3 30, 3 40, 3 46, jarrujärjestelmän toiminta alhaisessa nopeudessa, erityisesti märillä jarruilla. Moottorin käynnistäminen Käännä avain asentoon 1 Liikuta ohjauspyörää hieman vapauttaaksesi ohjauslukon Käytä kytkintä ja jarrua Automaattivaihteisto P- tai N- asennossa Älä paina kaasupoljinta Dieselmoottorit: käännä avain asentoon 2 hehkutusta varten ja odota, kunnes merkkivalo! sammuu Käännä avain asentoon 3 ja vapauta se

21 Käyttö lyhyesti 19 Moottorin käynnistäminen Stop-start-järjestelmä Kun nopeus on alhainen tai auto on paikallaan ja tietyt ehdot täyttyvät, ota Autostop käyttöön seuraavasti: Paina kytkinpoljinta Aseta vipu vapaa-asentoon Vapauta kytkinpoljin Kierroslukumittarin osoittimessa näkyy Autostop, kun AUTOSTOP on toiminnassa. Käynnistä moottori uudelleen painamalla kytkinpoljinta uudelleen. Stop-start-järjestelmä Pysäköinti Kytke aina seisontajarru. Kytke manuaalinen seisontajarru painamatta vapautuspainiketta. Kytke mahdollisimman tiukasti ylä- tai alamäessä. Paina jarrupoljinta samaan aikaan vähentääksesi käyttövoimaa. Vedä sähkötoimisella seisontajarrulla varustetussa autossa kytkintä m noin yhden sekunnin ajan. Sammuta moottori. Käännä virtaavain asentoon 0 ja poista se. Käännä ohjauspyörää, kunnes tunnet ohjauslukon lukittuvan. Automaattivaihteistolla varustetuissa autoissa avaimen voi vetää pois vain valintavivun ollessa asennossa P. Jos auto on tasaisella maalla tai ylämäessä, kytke ykkösvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto on alamäessä, kytke peruutusvaihde tai aseta valintavipu

22 20 Käyttö lyhyesti asentoon P ennen sytytysvirran katkaisua. Käännä lisäksi etupyörät reunakiveystä kohti. Lukitse auto kauko-ohjaimen painikkeella e. Aktivoi murtohälytinjärjestelmä Älä pysäköi autoa helposti syttyvälle alustalle. Alusta voi syttyä palamaan pakoputkiston korkean lämpötilan johdosta. Sulje ikkunat ja kattoluukku. Moottorin jäähdytyspuhaltimet voivat käydä myös moottorin sammuttamisen jälkeen Ajettuasi suurilla käyntinopeuksilla tai suurella moottorin kuormituksella anna moottorin käydä lyhyen aikaa pienellä kuormituksella tai joutokäyntiä n. 30 sekuntia ennen sen sammuttamista, jotta turboahdin ei vaurioidu. Avaimet, lukot 3 21, auton poistaminen käytöstä pitkähköksi ajaksi

23 Avaimet, ovet ja ikkunat 21 Avaimet, ovet ja ikkunat Avaimet, lukot Ovet Auton suojaus Ulkopeilit Sisäpeilit Ikkunat Katto Avaimet, lukot Avaimet Avaimen uusiminen Avaimen numero on ilmoitettu autopassissa tai irrotettavassa lipukkeessa. Avaimen numero on ilmoitettava tilattaessa lisäavaimia, koska se on osa ajonestojärjestelmää. Lukot Avain, jossa on taitettava kieliosa Käännä kieliosa ulos painamalla painiketta. Käännä kieliosa sisään painamalla ensin painiketta. Autopassi Autopassi sisältää turvallisuuteen liittyviä auton tietoja, ja se on säilytettävä turvallisessa paikassa. Korjaamon puoleen käännyttäessä tiettyjen töiden suorittamiseen tarvitaan näitä auton tietoja. Radiokauko-ohjain

24 22 Avaimet, ovet ja ikkunat Ohjaa seuraavia: Keskuslukitus Murtosuojauslukitus Murtohälytin Sähkötoimiset ikkunat Kattoluukku Radiokauko-ohjaimen kantama on noin 20 metriä. Ulkoiset tekijät voivat lyhentää kantamaa. Varoitusvilkut välähtävät merkkinä toiminnasta. Käsittele kauko-ohjainta huolellisesti, suojaa se kosteudelta ja korkeilta lämpötiloilta äläkä paina painikkeita tarpeettomasti. Ohjeita häiriötilanteen varalta Jos keskuslukitusta ei voi avata tai lukita kauko-ohjaimella, se voi johtua seuraavista syistä: Kantama on ylitetty Pariston jännite on liian alhainen Kauko-ohjainta on käytetty monta kertaa peräkkäin sen kantaman ulkopuolella. kauko-ohjain on synkronoitava Keskuslukitusta on ylikuormitettu käyttämällä sitä useita kertoja peräkkäin, jännitteensyöttö katkeaa lyhyeksi ajaksi Toisen, tehokkaamman radiolähettimen aiheuttama häiriö Lukituksen avaus Perusasetukset Joitakin asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Kauko-ohjaimen pariston vaihto Vaihda paristo heti, kun kauko-ohjaimen toiminta alkaa heikentyä. Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Avain, jossa on taitettava kieliosa Käännä avaimen kieliosa esiin ja avaa kauko-ohjain. Vaihda paristo (paristotyyppi CR 2032), huomioi pariston asento. Sulje kauko-ohjain ja synkronoi se. Kauko-ohjaimen tahdistaminen Avaa oven lukitus pariston vaihdon jälkeen asettamalla avain kuljettajan oven lukkoon. Kauko-ohjain tahdistuu, kun sytytysvirta kytketään.

25 Avaimet, ovet ja ikkunat 23 Tallennetut asetukset Kun avain poistetaan virtalukosta, avain muistaa automaattisesti seuraavat asetukset: Valaistus Infotainment-järjestelmä Keskuslukitusjärjestelmä Sport-toiminnon asetukset Mukavuusasetukset Tallennetut asetukset otetaan automaattisesti käyttöön, kun sama tallennettu avain laitetaan virtalukkoon ja käännetään asentoon Edellytyksenä on, että Kuljettajan aset. personointi on aktivoitu henkilökohtaisissa asetuksissa graafisessa tietonäytössä. Tämä on tehtävä kunkin käytettävän avaimen kohdalla. Värillisellä infonäytöllä varustetuissa autoissa räätälöinti on jatkuvasti aktivoituna. Auton räätälöinti Keskuslukitusjärjestelmä Avaa ja kytkee ovien, tavaratilan ja polttoainesäiliön luukun lukituksen. Kukin ovi avataan lukituksesta vetämällä sen sisäkahvasta. Kahvan vetäminen uudelleen avaa oven. Huomautus Jos turvatyynyt tai turvavöiden esikiristimet aktivoituvat törmäyksessä, auton lukitus avautuu automaattisesti. Huomautus Kun lukituksen avaamisesta kaukosäätimellä on kulunut hetki, ovet lukitaan automaattisesti, jos mitään ovea ei ole avattu. Lukituksen avaus Paina painiketta c. Kaksi asetusta on valittavissa: Avaa vain kuljettajan ovi, tavaratilan kansi ja polttoaineen täyttöaukon kansi lukituksesta painamalla painiketta c kerran. Avaa kaikki ovet lukituksesta painamalla painiketta c kahdesti tai paina painiketta c kerran avataksesi kaikki ovet, tavaratilan kannen ja polttoaineen täyttöaukon kannen lukituksen

26 24 Avaimet, ovet ja ikkunat Tämä asetus voidaan muuttaa infonäytön valikossa Asetukset. Auton personalisointi Asetus voidaan tallentaa käytettävän avaimen osalta. Muistiin tallennetut asetukset Takaluukun lukituksen avaaminen ja takaluukun avaaminen Lukitseminen Sulje ovet, tavaratila ja polttoainesäiliön luukku. Keskuslukituspainikkeet Lukitsevat kaikki ovet, tavaratilan ja polttoaineen täyttöaukon luukun ja avaavat niiden lukituksen matkustamosta käsin. Vika radiokaukoohjainjärjestelmässä Lukituksen avaus Paina painiketta e. Jos kuljettajan ovea ei ole suljettu kunnolla, keskuslukitus ei lukitu. Lukitse painamalla painiketta e. Avaa lukitus painamalla painiketta c. Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Kytke sytytysvirta ja paina keskuslukituspainiketta c avataksesi kaikkien muiden ovien, tavaratilan ja polttoainesäiliön täyttöaukon luukun lukituksen. Murtosuojauslukitus poistetaan käytöstä, kun sytytysvirta kytketään päälle. Lukitseminen Lukitse kuljettajan ovi käsin kääntämällä avainta lukossa.

27 Avaimet, ovet ja ikkunat 25 Vika keskuslukituksessa Lukituksen avaus Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Muut ovet voidaan avata vetämällä sisäkahvasta kaksi kertaa. Tavaratilaa ja polttoainesäiliön täyttöaukon luukkua ei voida avata. Murtosuojauslukitus kytketään pois kytkemällä sytytysvirta Lukitseminen Paina kaikkien ovien paitsi kuljettajan oven sisälukitusnuppia. Sulje sitten kuljettajan ovi ja lukitse se ulkopuolelta avaimella. Polttoainesäiliön täyttöaukon luukkua ja takaluukkua ei voida lukita. Automaattinen lukitus Tämä turvatoiminto voidaan määrittää lukitsemaan kaikki ovet, tavaratila ja polttoainesäiliön luukku automaattisesti heti tietyn nopeuden ylityttyä. Lisäksi se voidaan määrittää avaamaan kuljettajan oven tai kaikkien ovien lukitus sytytysvirran katkaisemisen ja virta-avaimen poistamisen jälkeen (käsivaihteisto) tai kun valintavipu on siirretty P-asentoon (automaattivaihteisto). Asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta Lapsilukot 9 Varoitus Käytä lapsilukkoja aina, kun kuljetat lapsia takaistuimilla. Käännä takaoven lapsilukko avaimella tai sopivalla ruuvitaltalla vaakaasentoon. Ovea ei voida avata sisältä käsin. Poista lapsilukko käytöstä kääntämällä se pystyasentoon.

28 26 Avaimet, ovet ja ikkunat Ovet Tavaratila Takaluukku Avaaminen 5-ovinen viistoperä 3-ovinen viistoperä Painikkeen x painaminen avaa takaluukun, vaikka ovet olisivat lukossa. Sports Tourer Kun olet avannut lukituksen, paina takaluukun listan alapuolella olevaa kosketuskytkintä ja avaa takaluukku. Keskuslukitusjärjestelmä ovinen porrasperä Paina painiketta x kauko-ohjaimessa tai paina alaosan merkkitunnusta takaluukun avaamiseksi. Avattuasi lukituksen paina kohouman alapuolella olevaa kosketuskytkintä ja avaa takaluukku. Avaa tavaratilan kansi painamalla kauko-ohjaimen painiketta x ainakin 2 sekunnin ajan, tai avaa se sisäpuolelta painamalla keskikonsolin painiketta x, jolloin takaluukku avautuu hieman.

29 Avaimet, ovet ja ikkunat 27 Sulkeminen Yleisiä vinkkejä takaluukun käytöstä Kun ovet on lukittu keskuslukituksella, tavaratilan kantta ei voi avata keskikonsolin painikkeella x. Käytä jotakin sisäkahvoista. Älä paina kosketuskytkintä tai merkkitunnusta sulkemisen yhteydessä, koska tällöin takaluukun lukitus avautuu uudelleen. Keskuslukitusjärjestelmä Varoitus Älä aja takaluukku auki tai raollaan esim. pitkiä tavaroita kuljettaessasi, koska myrkyllisiä pakokaasuja, joita ei voi nähdä eikä haistaa, voi tällöin päästä auton sisään. Seurauksena voi olla tajuttomuus ja jopa kuolema. Huomio Ennen kuin avaat takaluukun, tarkista, onko sen yläpuolella esteitä, esimerkiksi autotallin ovi, jotta takaluukku ei vaurioidu. Tarkista aina liikealue takaluukun yläpuolella ja takana. Huomautus Jotkin takaluukkuun asennetut painavat lisävarusteet voivat saada aikaan sen, ettei luukku pysy enää auki.

30 28 Avaimet, ovet ja ikkunat Auton suojaus Murtosuojauslukitus 9 Varoitus Älä kytke toimintaan, jos auton sisällä on ihmisiä! Murtosuojausta ei voi avata sisäpuolelta. Järjestelmä kytkee kaikki ovet takalukkoon. Kaikkien ovien on oltava kiinni, koska muuten järjestelmää ei voida kytkeä toimintaan. Jos sytytysvirta oli kytkettynä, on kuljettajan ovi avattava ja suljettava kerran, jotta auto saadaan suojatuksi. Avattaessa auton lukitus mekaaninen murtosuojauslukitus kytkeytyy pois. Tämä ei ole mahdollista keskuslukituspainikkeen avulla. Päällekytkentä Paina radiokauko-ohjaimen painiketta e kahdesti 15 sekunnin sisällä. Murtohälytinjärjestelmä Murtohälytin on yhdistetty murtosuojauslukituksen järjestelmään. Se valvoo: Ovia, takaluukkua, konepeltiä Matkustamoa siihen liittyvä tavaratila mukaan lukien Auton kallistumaa esim. nostettaessa Sytytystä Päällekytkentä Aktivoituu itsestään 30 sekunnin kuluttua auton lukitsemisesta (järjestelmän alustus) Suoraan painamalla radiokaukoohjaimen painiketta e vielä kerran lukitsemisen jälkeen Huomautus Sisätilassa tehdyt muutokset, esim. istuinpäällisten kiinnittäminen ja ikkunoiden tai kattoluukun avaaminen, voivat haitata sisätilan valvontaa.

31 Avaimet, ovet ja ikkunat 29 Päällekytkentä sisätilan valvonta ja auton kallistuman valvonta poiskytkettyinä Kytke sisätilan ja auton kallistuman valvonta pois päältä, kun autoon jätetään eläimiä, kovaäänisten ultraäänisignaalien tai hälytyksen laukaisevien liikkeiden takia. Kytke pois päältä myös auton ollessa lautassa tai junassa. 1. Sulje takaluukku, konepelti, ikkunat ja kattoluukku. 2. Paina painiketta o. Painikkeen o LED syttyy enintään 10 minuutiksi. 3. Sulje ovet. 4. Kytke murtohälytin valmiustilaan. Tilaviesti näytetään kuljettajan tietokeskuksessa. Tila-LED Tila-LED on integroitu kojelaudan päällä olevaan tunnistimeen. Tila ensimmäisten 30 sekunnin aikana murtohälyttimen aktivoinnin jälkeen: LED = testi, valmiustilan kyt palaa LED vilkkuu nopeasti kentäviive. = ovia, takaluukkua tai konepeltiä ei ole suljettu kunnolla tai järjestelmässä on vika. Tila järjestelmän valmiustilaan kytkemisen jälkeen: LED vilkkuu hitaasti = järjestelmä on valmiustilassa. Häiriötapauksissa käänny korjaamon puoleen. Poiskytkentä Auton lukituksen avaaminen kytkee murtohälytinjärjestelmän pois päältä.

32 30 Avaimet, ovet ja ikkunat Hälytys Hälytyksen lauettua erillisellä akkuvarmistetulla hälytyssireenillä annetaan äänimerkki ja samalla varoitusvilkut vilkkuvat. Hälytysmerkkien määrä ja kesto on määritelty lainsäädännössä. Hälytys voidaan katkaista painamalla jotakin kauko-ohjaimen painiketta tai kytkemällä sytytysvirta. Murtohälytinjärjestelmä voidaan poistaa käytöstä vain painamalla painiketta c tai kytkemällä sytytysvirta. Lauennut hälytys, jota kuljettaja ei ole keskeyttänyt, ilmaistaan varoitusvilkuilla. Ne vilkkuvat nopeasti kolme kertaa, kun auton lukitus seuraavan kerran avataan kauko-ohjaimella. Lisäksi varoitusviesti tai varoituskoodi näkyy kuljettajan tietokeskuksessa sytytysvirran kytkemisen jälkeen. Auton viestit Ajonestin Järjestelmä on osa virtalukkoa ja se tarkistaa, saako auton käynnistää käytettävällä avaimella. Ajonestin aktivoidaan automaattisesti, kun avain on poistettu virtakytkimestä. Jos merkkivalo d vilkkuu sytytysvirran ollessa kytkettynä, järjestelmässä on häiriö. Moottoria ei voida käynnistää. Katkaise sytytysvirta ja yritä käynnistystä uudelleen. Jos merkkivalo vilkkuu edelleen, yritä käynnistää moottori vara-avaimella ja käänny korjaamon puoleen. Huomautus Ajonestin ei lukitse ovia. Lukitse auto ja kytke murtohälytin aina poistuessasi auton luota 3 23, Merkkivalo d Ulkopeilit Kupera muoto Kuperassa ulkopeilissä on asfäärinen alue ja se vähentää kuolleita kohtia. Peilin muodon johdosta kohteet vaikuttavat pienemmiltä, joten etäisyyksiä on vaikeampi arvioida. Sähkötoiminen säätö Valitse kyseinen ulkopeili kääntämällä säädintä vasemmalle (L) tai oikealle (R). Käännä sitten säädintä säätääksesi peiliä.

33 Avaimet, ovet ja ikkunat 31 Asennossa 0 mitään peiliä ei ole valittu. Kääntäminen Sähkötoiminen kääntäminen Lämmitys Jalankulkijoiden turvallisuuden parantamiseksi ovipeili kääntyy sivulle riittävän voimakkaasta iskusta. Palauta peili alkuasentoonsa painamalla peilikoteloa kevyesti. Käännä säädin asentoon 0 ja paina säädin sitten alas. Molemmat ulkopeilit kääntyvät autoa vasten. Paina säädin uudelleen alas molemmat ulkopeilit palaavat alkuperäiseen asentoonsa. Jos autoa vasten sähkötoimisesti käännetty peili on käännetty käsin ulos, niin painettaessa käyttösäädin alas vain toinen peili kääntyy ulos sähkötoimisesti. Käytetään painamalla painiketta Ü. Lämmitys toimii moottorin käydessä ja kytkeytyy automaattisesti pois toiminnasta lyhyen ajan kuluttua.

34 32 Avaimet, ovet ja ikkunat Sisäpeilit Käsikäyttöinen häikäisyn esto Automaattinen häikäisynesto Ikkunat Tuulilasi Lämpöä heijastava tuulilasi Lämpöä heijastavassa tuulilasissa on pinnoite, joka heijastaa auringon säteilyn tuulilasista poispäin. Myös tietosignaalit esim. tiemaksupisteistä voivat heijastua takaisin tuulilasista. Kun haluat vähentää häikäisyä, säädä peilikotelon alapuolessa olevaa vipua. Perässä ajavien autojen aiheuttamaa häikäisyä vähennetään automaattisesti. Tuulilasin merkittyjä alueita ei ole päällystetty pinnoitteella. Näille alueille on kiinnitettävä tietojen elektroniseen tallennukseen ja maksujen

35 Avaimet, ovet ja ikkunat 33 maksuun tarkoitetut laitteet. Muussa tapauksessa tietojen tallennuksessa voi esiintyä häiriöitä. Tuulilasitarrat Älä kiinnitä tiemaksutarroja tai vastaavia tuulilasiin sisäpeilin alueelle. Tämä saattaisi rajoittaa anturin havaintoaluetta ja peilikoteloon sijoitetun kameran kuvakenttää. Käsikäyttöiset ikkunat Ovien ikkunoita voidaan käyttää käsikammilla. Sähkötoimiset ikkunat 9 Varoitus Ole varovainen käyttäessäsi sähkötoimisia ikkunoita. Loukkaantumisvaara erityisesti lapsille. Jos takaistuimilla on lapsia, kytke takaikkunoiden sähkötoiminen lapsilukitus. Tarkkaile ikkunoita sulkiessasi niitä. Varmista, että ikkunoiden väliin ei jää mitään puristuksiin. Kytke sytytysvirta sähkötoimisten ikkunoiden käyttämiseksi. Viivästetty virrankatkaisu Avaa ikkuna painamalla ja sulje se vetämällä kyseisen ikkunan katkaisinta. Painaminen tai vetäminen varovasti ensimmäiseen vasteeseen asti: ikkuna liikkuu ylös- tai alaspäin niin kauan kuin katkaisinta käytetään. Lujempi työntäminen tai vetäminen toiseen vasteeseen asti ja vapautus: ikkuna liikkuu automaattisesti ylös- tai alaspäin turvatoiminnon ollessa käytössä. Pysäytä liike käyttämällä katkaisinta vielä kerran samaan suuntaan. Turvatoiminto Automaattinen nostotoiminto on varmistettu turvatoiminnolla, joka pysäyttää ja avaa uudelleen yli puolivälin nousseen ikkunan, jos se osuu esteeseen. Turvatoiminnon ohittaminen Jos sulkemisessa ilmenee ongelmia jäätymisen tai vastaavan syyn takia, kytke sytytysvirta ja vedä kytkin ensimmäiseen asentoon ja pidä se siinä. Ikkuna liikkuu ylöspäin ilman käytössä olevaa turvatoimintoa. Keskeytä liike vapauttamalla katkaisin.

36 34 Avaimet, ovet ja ikkunat Takaikkunoiden lapsilukitus Poista takaovien sähkötoimiset ikkunat käytöstä painamalla katkaisinta z, LED palaa. Aktivoi painamalla uudelleen z. Ikkunoiden käyttö ulkopuolelta Ikkunoita voidaan etäkäyttää auton ulkopuolelta käsin. Paina pitkään painiketta c avataksesi ikkunat. Paina pitkään painiketta e sulkeaksesi ikkunat. Vapauta painike pysäyttääksesi ikkunan liikkeen. Jos ikkunat avataan tai suljetaan kokonaan, varoitusvilkut vilkkuvat kahdesti. Ylikuormitus Jos ikkunoita käytetään toistuvasti lyhyin aikavälein, niiden käyttö katkaistaan joksikin aikaa. Sähkötoimisten ikkunoiden alustaminen Jos ikkunoita ei voida sulkea automaattisesti (esim. akun irtikytkennän jälkeen), kuljettajan tietokeskuksessa näytetään varoitusviesti tai varoituskoodi. Auton viestit Aktivoi ikkunannostimet seuraavasti: 1. Sulje ovet. 2. Kytke sytytysvirta. 3. Vedä katkaisimesta, kunnes ikkuna on kiinni, ja jatka vetämistä vielä 2 sekuntia. 4. Toista kaikkien ikkunoiden kohdalla.

37 Avaimet, ovet ja ikkunat 35 Takalasin lämmitys Käytetään painamalla painiketta Ü. Lämmitys toimii moottorin käydessä ja kytkeytyy automaattisesti pois toiminnasta lyhyen ajan kuluttua. Moottorityypistä riippuen dieselhiukkassuodattimen puhdistuksen aikana takalasin lämmitin kytkeytyy automaattisesti päälle. Häikäisysuojat Häikäisysuojat voidaan kääntää alas tai sivulle suojaamaan sivuikkunasta tulevalta häikäisyltä. Jos häikäisysuojissa on peilit, niiden suojusten on oltava kiinni ajon aikana. Häikäisysuojan taustapuolella on lipukkeenpidin. Katto Kattoluukku 9 Varoitus Ole varovainen käyttäessäsi kattoluukkua. Loukkaantumisvaara erityisesti lapsille. Tarkkaile liikkuvia osia tarkasti käyttäessäsi niitä. Varmista, että ikkunoiden väliin ei jää mitään puristuksiin. Kytke sytytysvirta ja käytä kattoluukkua.

38 36 Avaimet, ovet ja ikkunat Avaa tai sulje Paina p tai r kevyesti ensimmäiseen vasteeseen asti: kattoluukkua avataan tai suljetaan turvatoiminnon ollessa toiminnassa niin kauan kuin katkaisinta käytetään. Paina p tai r lujasti toiseen vasteeseen asti ja vapauta: kattoluukku avataan tai suljetaan automaattisesti turvatoiminnon ollessa toiminnassa. Pysäytä liike käyttämällä katkaisinta vielä kerran. Nosta tai sulje Paina q tai r: kattoluukkua nostetaan tai se suljetaan automaattisesti turvatoiminnon ollessa toiminnassa. Jos kattoluukkua on nostettu, se voidaan avata yhdessä vaiheessa painamalla p. Aurinkosuojarullaverho Aurinkosuojarullaverho on käsikäyttöinen. Sulje tai avaa aurinkosuojarullaverho liu'uttamalla sitä. Kun kattoluukku on auki, aurinkosuojarullaverho on aina avoinna. Yleisiä vinkkejä Turvatoiminto Jos kattoluukku kohtaa vastusta automaattisen sulkeutumisen aikana, se pysäytetään heti ja avataan uudelleen. Turvatoiminnon ohittaminen Jos pakkanen tms. aiheuttaa sulkemisvaikeuksia, pidä katkaisinta r painettuna toiseen pykälään asti. Kattoluukku sulkeutuu ilman käytössä olevaa turvatoimintoa. Keskeytä liike vapauttamalla katkaisin. Kattoluukun sulkeminen ulkopuolelta käsin Kattoluukku voidaan sulkea auton ulkopuolelta käsin kauko-ohjauksella. Paina pitkään painiketta e sulkeaksesi kattoluukun. Vapauta painike pysäyttääksesi liikkeen.

39 Avaimet, ovet ja ikkunat 37 Alustus virtakatkoksen jälkeen Virtakatkoksen jälkeen kattoluukkua voidaan ehkä avata vain rajallisesti. Pyydä korjaamoa alustamaan järjestelmä. Panoraamakatto Käännä kahvaa ja siirrä katon suojus sopivaan asentoon. Katon suojus lukkiutuu paikalleen kahvan vapauttamisen jälkeen. Huomautus Sulje häikäisysuojat ennen kattoverhouksen liu'uttamista.

40 38 Istuimet, turvajärjestelmät Istuimet, turvajärjestelmät Pääntuet Etuistuimet Takaistuimet Turvavyöt Turvatyynyjärjestelmä Lasten turvaistuimet Pääntuet Asento 9 Varoitus Aja ainoastaan pääntuen ollessa oikein säädetty. Säätö Etuistuinten pääntuet Korkeuden säätö Paina vapautuspainiketta, säädä korkeus ja lukitse. Pääntuen yläosan tulee olla pään yläosan korkeudella. Ellei tämä ole mahdollista, pitkälle henkilölle pääntuki tulee asettaa ylimpään ja pienikokoiselle alimpaan asentoonsa.

41 Istuimet, turvajärjestelmät 39 Vaakasäätö Takaistuinten pääntuet Aktiiviset pääntuet Aktiivisten pääntukien etuosat liikkuvat peräänajokolarissa hieman eteenpäin. Näin päätä tuetaan siten, että retkahdusvammojen riski pienenee. Huomautus Hyväksyttyjä lisävarusteita saa kiinnittää vain, jos istuin ei ole käytössä. Voit säätää pääntukea vaakasuunnassa vetämällä sitä eteenpäin. Se lukittuu eri asentoihin. Palauta se takimmaiseen asentoon vetämällä kokonaan eteen ja vapauttamalla. Korkeuden säätö Vedä pääntukea ylöspäin tai vapauta pidätysjouset painamalla ja työnnä pääntukea alaspäin. Irrotus Paina molempia pidätysjousia, vedä pääntukea ylöspäin ja irrota se.

42 40 Istuimet, turvajärjestelmät Etuistuimet Istuimen asento 9 Varoitus Aja ainoastaan istuinten ollessa oikein säädetyt. Työnnä takamus mahdollisimman syvälle selkänojaa vasten. Etäisyyden polkimiin tulee olla sellainen, että jalat ovat pienessä kulmassa polkimia painettaessa. Siirrä etumatkustajan istuin mahdollisimman kauas taakse. Työnnä olkapäät mahdollisimman syvälle selkänojaa vasten. Säädä selkänojan kallistuskulma siten, että yletyt helposti ohjauspyörään käsivarret hieman koukussa. Ohjauspyörää pyöritettäessä olkapäiden kosketuksen selkänojaan on säilyttävä. Selkänojaa ei saa kallistaa liian taakse. Suurin suositeltava kallistuskulma on n. 25. Ohjauspyörän säätö Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistat esteettömän näkyvyyden joka suuntaan ja kaikkiin mittareihin. Pään ja kattorungon väliin tulee jäädä vähintään käden leveyden verran vapaata tilaa. Reisien tulee levätä istuimella ilman painetta. Pääntukien säätö Turvavöiden korkeuden säätö Säädä reisituki niin, että istuimen reunan ja polvitaipeen väliin jää n. kahden sormen levyinen tila. Säädä ristiselän tuki niin, että se tukee selkärangan luonnollista muotoa. Istuimen säätö 9 Vaara Istu vähintään 25 cm:n päässä ohjauspyörästä, jotta turvatyyny voi laueta turvallisesti. 9 Varoitus Älä milloinkaan säädä istuimia ajon aikana. Ne saattavat silloin liikkua hallitsemattomasti.

43 Istuimet, turvajärjestelmät 41 9 Varoitus Älä koskaan säilytä mitään esineitä istuimien alla. Aja vain istuimien ja selkänojien ollessa lukittuina paikoilleen. Istuimen sijoitus Istuinten selkänojat Istuinkorkeus Vedä kahvasta, säädä kallistus ja vapauta kahva. Anna selkänojan lukittua kuuluvasti. Vivun pumppausliike ylöspäin = istuin nousee alaspäin = istuin laskee Vedä kahvasta, siirrä istuinta, vapauta kahva.

44 42 Istuimet, turvajärjestelmät Istuimen kaltevuus Ristiselän tuki Säädettävä reisituki Vivun pumppausliike ylöspäin = etupää nousee alaspäin = etupää laskee Säädä ristiselän tuki nelitoimikytkimellä sinulle sopivaan asentoon. Tuen siirtäminen ylös ja alas: työnnä käyttökytkintä ylös- tai alaspäin. Tuen lisääminen tai vähentäminen: työnnä käyttökytkintä eteen- tai taaksepäin. Vedä vivusta ja siirrä reisitukea.

45 Istuimet, turvajärjestelmät 43 Sivutuki, OPC-versio Istuimen kääntäminen eteen Jos autossa on panoraamakatto: kallistaaksesi selkänojat eteenpäin paina pääntuet alas ja nosta häikäisysuojat ylös. Säädä istuimen ja selkänojan leveys kytkimillä henkilökohtaisten tarpeiden mukaan. Käytä etummaista keinukytkintä istuimen leveyden säätämiseen. Käytä takimmaista keinukytkintä selkänojan leveyden säätämiseen. Nosta vapautusvipua ja käännä selkänoja eteenpäin. Työnnä istuinta eteenpäin. Palauta työntämällä istuinta taaksepäin. Siirrä selkänoja vastusta vasten pystyasentoon ja lukitse paikalleen. Muistitoiminnon avulla istuin voidaan lukita alkuperäiseen asentoonsa. Älä käytä selkänojan kallistusvipua selkänojan ollessa kallistettuna eteen. Kuvassa näkyy OPC-istuimen vapautusvipu. 9 Vaara Siirrä selkänoja pystyasentoon ennen sen kääntämistä loukkaantumisen välttämiseksi.

46 44 Istuimet, turvajärjestelmät Kyynärnoja Lämmitys Takaistuimet Kyynärnoja Kyynärnojaa voidaan siirtää 10 cm eteenpäin. Kyynärnojan alla on säilytyslokero. Kyynärnojan säilytyslokero Paina kyseisen istuimen painiketta ß haluamasi lämmitystehon mukaan yhden tai useamman kerran. Tilan ilmaisevat painikkeen merkkivalot. Jos jollakulla autossa olijoista on herkkä iho, emme suosittele suurimman lämmitystehon käyttöä jatkuvasti. Istuinlämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana. Stop-start-järjestelmä Käännä kyynärnoja alas. Kyynärnoja sisältää mukinpitimet ja säilytyslokeron.

47 Istuimet, turvajärjestelmät 45 Turvavyöt 9 Varoitus 9 Varoitus Turvavyöt lukkiutuvat auton voimakkaan kiihdytyksen tai jarrutuksen yhteydessä ja pitävät istuimilla istuvat henkilöt paikallaan. Vammautumisen vaara pienenee näin olennaisesti. Kiinnitä turvavyö aina ennen ajoon lähtöä. Henkilöt, jotka eivät käytä turvavyötä, vaarantavat paitsi oman, myös muiden autossa olijoiden turvallisuuden onnettomuustilanteessa. Turvavyöt on tarkoitettu vain yhden henkilön käytettäviksi kerrallaan. Lasten turvajärjestelmä Turvavyöjärjestelmän kaikki osat on tarkastettava ajoittain vaurioiden, epäpuhtauksien ja toiminnan suhteen. Vaurioituneet osat on vaihdatettava. Kolarin jälkeen turvavyöt ja lauenneet turvavöiden esikiristimet on vaihdatettava korjaamolla. OPC-istuimien selkänojissa olevia aukkoja ei ole tarkoitettu minkäänlaisten lisäturvavöiden kiinnitystä tai läpivientiä varten. Huomautus Varmista, että kengät tai teräväreunaiset esineet eivät ole vaurioittaneet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa päästä likaa. Turvavyömuistutus Etuistuimet on varustettu turvavyömuistuttimella, jonka ilmaisin kuljettajan istuinta varten on merkkivalo X kierroslukumittarissa ja matkustajan istuinta varten keskikonsolissa Turvavyön voiman rajoittimet Etuistuimilla ne vähentävät kehoon törmäyksessä kohdistuvaa kuormitusta vaimentamalla vyön voimaa vapautettaessa sitä asteittain.

48 46 Istuimet, turvajärjestelmät Turvavöiden esikiristimet Etuistuinten turvavyöt kiristetään etuja takatörmäyksissä tietystä törmäysvoimasta alkaen. Kolmipisteturvavyö Kiinnitys 9 Varoitus Virheellinen käsittely (esim. vöiden irrotus tai asennus) saattaa laukaista turvavöiden esikiristimet. Turvavöiden esikiristinten lauettua merkkivalo v palaa jatkuvasti Vaihdata lauenneet turvavöiden esikiristimet korjaamolla. Turvavöiden esikiristimet laukeavat vain kerran. Huomautus Älä kiinnitä tai asenna tarvikkeita, jotka voivat häiritä turvavöiden esikiristimien toimintaa. Turvavöiden esikiristimien komponentteihin ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Vedä vyö kelalta, vie se kiertymättömänä vartalon yli ja työnnä lukkokieleke vyölukkoon. Kiristä lantiovyötä ajon aikana usein vetämällä olkavyöstä. Löysät ja paksut vaatteet haittaavat vyön tiukkaa kiinnittymistä. Älä jätä mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon väliin. 9 Varoitus Vyötä ei saa viedä vaatteiden taskuissa olevien kovien eikä rikkoutuvien esineiden yli. Turvavyömuistutin X

49 Istuimet, turvajärjestelmät 47 Korkeuden säätö Irrottaminen 1. Vedä vyötä hieman ulospäin. 2. Paina painiketta. 3. Säädä korkeus ja lukitse. Säädä korkeus niin, että vyö kulkee olkapään yli. Se ei saa kulkea kaulan eikä olkavarren yli. Turvavyötä ei saa säätää ajon aikana. Vyö avataan painamalla lukon punaista nappia. Takaistuinten turvavyöt Takaistuimen keskipaikan turvavyö voidaan vetää ulos kelalta vain selkänojan ollessa lukittuna pystyasentoon.

50 48 Istuimet, turvajärjestelmät Turvavyön käyttö raskauden aikana 9 Varoitus Lantiovyön tulee kulkea lantion yli mahdollisimman alhaalla, jotta alavatsaan ei kohdistu painetta. Turvatyynyjärjestelmä Turvatyynyjärjestelmä koostuu useista yksittäisistä järjestelmistä varusteiden kattavuudesta riippuen. Turvatyynyt täyttyvät törmäystilanteessa millisekunneissa. Se tyhjenee myös niin nopeasti, että sitä ei onnettomuuden tapahtuessa usein havaitsekaan. 9 Varoitus Järjestelmät voivat laueta odottamatta, jos niitä on käsitelty asiantuntemattomasti. Huomautus Keskikonsolin alueella sijaitsee turvatyynyjärjestelmän ja turvavöiden esikiristinten ohjauselektroniikka. Sinne ei saa panna mitään magneettisia esineitä. Älä kiinnitä mitään turvatyynyjen kansiin äläkä peitä niitä millään muulla materiaalilla. Kukin turvatyyny laukeaa vain kerran. Vaihdata lauenneet turvatyynyt korjaamolla. Lisäksi on mahdollisesti vaihdatettava ohjauspyörä, kojelauta, paneloinnin osia, ovitiivisteet, kahvat ja istuimet. Turvatyynyjärjestelmään ei saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy. Kun turvatyynyt täyttyvät, poistuvat kuumat kaasut voivat aiheuttaa palovammoja. Turvatyynyjärjestelmän merkkivalo v Etuturvatyynyjen järjestelmä Etuturvatyynyjärjestelmä käsittää yhden turvatyynyn ohjauspyörässä ja toisen kojelaudassa etumatkustajan puolella. Ne tunnistaa sanasta AIRBAG.

51 Istuimet, turvajärjestelmät 49 Sivuturvatyynyjen järjestelmä Lisäksi kojelaudan sivussa tai etumatkustajan häikäisysuojassa on varoituskilpi, joka näkyy etumatkustajan oven ollessa auki. Etuturvatyynyjärjestelmä laukeaa tietyn asteisessa etutörmäyksessä. Sytytysvirran tulee olla kytkettynä. Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät etumatkustajien ylävartalon ja pään vammautumisvaaraa huomattavasti. 9 Varoitus Suojaus on optimaalinen vain oikeassa istuma-asennossa Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Asenna turvavyö oikein ja lukitse pitävästi. Vain tällöin turvatyynyn suojausvaikutus toimii. Sivuturvatyynyjärjestelmä koostuu molempien etuistuimien selkänojissa sijaitsevista turvatyynyistä. Ne tunnistaa sanasta AIRBAG. Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä. Sytytysvirran on oltava kytkettynä.

52 50 Istuimet, turvajärjestelmät Turvatyynyverhojen järjestelmä Turvatyynyverhojärjestelmä käsittää kattokehyksessä molemmilla puolilla sijaitsevat turvatyynyt. Ne tunnistaa kattopilarien sanasta AIRBAG. Turvatyynyverhojärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä. Sytytysvirran on oltava kytkettynä. 9 Varoitus Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Kattokehyksen tartuntakahvoissa oleviin koukkuihin saa ripustaa vain kevyitä vaatteita ilman vaateripustimia. Koukkuihin ripustettujen vaatteiden taskuissa ei saa olla mitään esineitä. Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät ylävartalon ja lantion vammautumisvaaraa sivutörmäyksessä huomattavasti. 9 Varoitus Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä. Turvatyynyjen poiskytkentä Etumatkustajan turvatyynyjärjestelmä täytyy kytkeä pois toiminnasta, jos tälle istuimelle asennetaan lasten turvaistuin. Sivuturvatyynyt ja turvatyynyverhot, turvavöiden esikiristimet ja kaikki kuljettajan turvatyynyt pysyvät käyttövalmiudessa. Huomautus Käytä vain autoon hyväksyttyjä istuinpäällisiä. Turvatyynyjä ei saa peittää. Täyttyneet turvatyynyt vaimentavat törmäystä ja pienentävät pään vammautumisvaaraa sivutörmäyksessä huomattavasti.

53 Istuimet, turvajärjestelmät 51 Etumatkustajan turvatyynyjärjestelmä voidaan kytkeä pois päältä kojelaudan oikealla puolella olevalla kytkimellä. Valitse asento virta-avaimella: *OFF = etumatkustajan turvatyyny on poissa käytöstä eikä laukea törmäyksessä. Merkkivalo *OFF palaa jatkuvasti keskikonsolissa. Lasten turvajärjestelmä voidaan asentaa taulukon Lastenistuimen asennuspaikat mukaisesti Aikuinen ei saa istua etumatkustajan istuimella. VON = etumatkustajan turvatyyny on käytössä. Lasten turvajärjestelmä ei saa olla asennettuna. 9 Vaara Lapsi on hengenvaarassa, jos lastenistuinta käytetään etumatkustajan istuimella, jonka turvatyyny on toimintavalmiudessa. Aikuinen on hengenvaarassa, jos hän istuu etumatkustajan istuimella turvatyynyn ollessa pois toimintavalmiudesta. Jos merkkivalo V syttyy noin 60 sekunniksi sytytysvirran katkaisemisen jälkeen, etumatkustajan turvatyyny täyttyy törmäyksessä. Jos molemmat merkkivalot palavat samaan aikaan, järjestelmässä on häiriö. Järjestelmän tila ei ole havaittavissa, siksi kukaan ei saa istua etumatkustajan istuimella. Käänny välittömästi korjaamon puoleen. Muuta tilaa vain auton ollessa pysäytetty ja sytytysvirran katkaistu. Tila pysyy samana seuraavaan muutokseen asti.

54 52 Istuimet, turvajärjestelmät Turvatyynyn poiskytkennän merkkivalo Lasten turvaistuimet Lasten turvajärjestelmät Suosittelemme Opelin lasten turvajärjestelmän käyttämistä, koska se on nimenomaisesti räätälöity autoosi. Käytettäessä lasten turvajärjestelmää on huomioitava seuraavassa luetellut ja järjestelmän mukana toimitetut käyttö- ja asennusohjeet. Noudata aina paikallisia ja maakohtaisia määräyksiä. Monissa maissa on lasten turvajärjestelmien käyttö tietyillä istuimilla kiellettyä. 9 Varoitus Käytettäessä lasten turvajärjestelmää etumatkustajan istuimella ko. istuimen turvatyynyjärjestelmät on poistettava käytöstä. Jos näin ei tehdä, turvatyynyjen laukeaminen aiheuttaa lapselle hengenvaaran. Tämä koskee etenkin etumatkustajan istuimelle selkä menosuuntaan asennettuja lastenistuimia. Turvatyynyn poistaminen käytöstä Oikean järjestelmän valinta Takaistuimet ovat paras paikka lasten turvajärjestelmän asentamiseen. Lapsia tulee kuljettaa autossa selkä menosuuntaan niin kauan kuin mahdollista. Tämä varmistaa, että lapsen edelleen hyvin heikko selkäranka ei joudu mahdollisessa onnettomuustilanteessa niin kovan rasituksen kohteeksi. Soveltuvia turvajärjestelmiä ovat sellaiset, jotka täyttävät normin ECE tai ECE vaatimukset. Tarkista lasten turvaistuimien pakollista käyttöä koskevat paikalliset lait ja säädökset. Tarkista, että asennettava turvajärjestelmä on yhteensopiva auton tyypin kanssa. Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle. Lapset saavat nousta autoon ja poistua autosta vain siltä auton puolelta, joka on poispäin liikenteestä.

55 Istuimet, turvajärjestelmät 53 Kun lasten turvajärjestelmää ei käytetä, kiinnitä istuin turvavyöllä tai poista se autosta. Huomautus Älä kiinnitä mitään lasten turvaistuimiin äläkä peitä niitä millään muulla materiaalilla. Kaikki onnettomuudessa rasituksen alaisiksi joutuneet lasten turvaistuimet on vaihdettava.

56 54 Istuimet, turvajärjestelmät Lastenistuimen asennuspaikat Sallitut lasten turvajärjestelmän kiinnitysmahdollisuudet Paino- tai ikäluokka Ryhmä 0: enintään 10 kg tai noin 10 kk Ryhmä 0+: enintään 13 kg tai noin 2 vuotta Ryhmä I: 9 18 kg tai noin 8 kk 4 vuotta Ryhmä II: kg tai noin 3 7 vuotta Ryhmä III: kg tai noin 6 12 vuotta Etumatkustajan istuimella turvatyyny toimintavalmiudessa turvatyyny ei toimintavalmiudessa Takapenkin ulkopaikoilla X U 1 U 2 U X U 1 U 2 U X U 1 U 2 U X X U U X X U U Takapenkin keskipaikalla 1 = Ainoastaan, jos etumatkustajan istuimen turvatyynyjärjestelmä on poistettu käytöstä. Kiinnitettäessä lasten turvajärjestelmää kolmipisteturvavyöllä istuimen korkeus on säädettävä ylimpään asentoon. Varmista, että auton turvavyö kulkee yläkiinnityspisteen etupuolelta. Säädä selkänojan kallistus niin pitkälle pystyasentoon kuin tarpeen varmistaaksesi, että vyö on lukon puolelta kireällä. 2 = Saatavana ISOFIX- ja Top-Tether-kiinnikkeillä varustettu istuin U = Yleiskelpoinen kolmipisteturvavyön yhteydessä. X = Tässä painoluokassa ei saa käyttää lasten turvajärjestelmää.

57 Istuimet, turvajärjestelmät 55 Sallitut lasten turvajärjestelmän ISOFIX-kiinnitysmahdollisuudet Painoluokka Kokoluokka Kiinnitys Etumatkustajan istuimella Takapenkin ulkopaikoilla Ryhmä 0: enintään 10 kg E ISO/R1 X IL X Ryhmä 0+: enintään 13 kg E ISO/R1 X IL X D ISO/R2 X IL X C ISO/R3 X IL X Ryhmä I: 9 18 kg D ISO/R2 X IL X C ISO/R3 X IL X B ISO/F2 X IL, IUF X B1 ISO/F2X X IL, IUF X A ISO/F3 X IL, IUF X Takapenkin keskipaikalla IL = Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille. ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin. IUF = Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi tässä painoluokassa. X = Tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.

58 56 Istuimet, turvajärjestelmät ISOFIX-kokoluokka ja turvalaitteen kiinnitys A - ISO/F3 = Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9 18 kg yläpäässä. B - ISO/F2 = Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg. B1 - ISO/F2X = Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9 18 kg. C - ISO/R3 = Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 13 kg:n painoluokan yläpäässä. D - ISO/R2 = Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 13 kg:n painoluokassa. E - ISO/R1 = Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluokassa.

59 Istuimet, turvajärjestelmät 57 Lasten ISOFIXturvajärjestelmät Top-Tetherkiinnityssilmukat Maakohtaisista varusteista riippuen autossa voi olla kaksi tai kolme kiinnityssilmukkaa. Top-tether-kiinnityssilmukat on merkitty symbolilla : lasten turvaistuinta varten. Kiinnitä autoa varten hyväksytyt lasten ISOFIX-turvajärjestelmät ISOFIXkiinnityskaariin. Erityiset lasten ISOFIX-turvajärjestelmien sijainnit on merkitty taulukkoon merkinnällä IL. ISOFIX-kiinnityskaaret on merkitty selkänojaan kiinnitetyllä kilvellä. Avaa porrasperäisessä mallissa tarvittavan kiinnityspisteen suojus pääntuen takaa, se on merkitty turvaistuinsymbolilla. Viistoperämallissa ja Sports Tourerissa kiinnityssilmukat ovat takaistuimien takapuolella. Kiinnitä ISOFIX-kiinnityksen lisäksi Top-Tether -hihna Top-Tether -kiinnityssilmukoihin. Sen vyön tulee tällöin kulkea pääntuen johdetankojen välistä. Yleiskelpoiset lasten ISOFIX-turvajärjestelmien sijainnit on merkitty taulukkoon merkinnällä IUF.

60 58 Säilytys Säilytys Säilytystilat Tavaratila Kattotelinejärjestelmä Lastaustietoa Säilytystilat Käsinelokero Mukinpitimet Käsinelokerossa on kynäteline, luottokortinpidin ja kolikkoteline. Käsinelokeron on oltava kiinni ajon aikana. Mukinpitimet sijaitsevat keskikonsolissa.

61 Säilytys 59 Versiosta riippuen mukinpitimet sijaitsevat keskikonsolissa kannen alla. Liu'uta kantta taaksepäin. Pulloille on tilaa, kun välihylly on käännetty ylös Etusäilytyslokero Säilytyslokero istuimen alla Lisämukinpitimet on sijoitettu takakyynärnojaan. Käännä kyynärnoja alas. Ohjauspyörän vieressä on säilytyslokero. Paina syvennyksessä olevaa painiketta ja vedä laatikko ulos. Maksimikuormitus: 3 kg. Sulje painamalla kiinni ja lukitse paikalleen. Takakuljetusjärjestelmällä 3 61 varustetuissa malleissa renkaankorjaussarja sijaitsee vetolaatikossa. Renkaanpaikkaussarja

62 60 Säilytys Kyynärnojan säilytystila Säilytystila etukyynärnojan alla Takakyynärnojan säilytystila Keskikonsolin säilytystila Etukonsoli Käännä kyynärnoja ylös painamalla painiketta. Kyynärnojan on oltava takimmaisessa asennossaan. Käännä kyynärnoja alas ja avaa kansi. Sulje kansi, ennen kuin käännät kyynärnojan ylös. Säilytyslokerossa voidaan säilyttää pieniä esineitä. Versiosta riippuen suojuksen alla on säilytystila. Liu'uta kantta taaksepäin.

63 Säilytys 61 Lisäsäilytystilaa on välihyllyn alla. Käännä välihylly ylös ja kiinnitä se pystyasentoon. Mukinpitimen kehystä voidaan käyttää pullojen säilytystä varten. Takakuljetusjärjestelmä Takakuljetusjärjestelmä kahdelle polkupyörälle Takakonsoli Irrota mukinpitimen kehys painamalla painiketta. Kehys voidaan varastoida käsinelokeroon. Vedä laatikko ulos. Huomio Älä käytä tuhkaa tai muita kuumia esineitä varten. Takakuljetusjärjestelmä (Flex-Fix-järjestelmä) mahdollistaa polkupyörien kiinnittämisen auton lattiaan asennettuun ulos vedettävään telineeseen. Muiden esineiden kuljettaminen ei ole sallittua. Takakuljetusjärjestelmän enimmäiskuormitus on 40 kg. Suurin kuorma polkupyörää kohti on 20 kg. Kun telinettä ei käytetä, se täytyy työntää takaisin auton lattiaan.

64 62 Säilytys Polkupyörissä ei saa olla esineitä, jotka voivat irrota kuljetuksen aikana. Huomio Älä kiinnitä hiilikuituisilla poljinkammilla varustettuja polkupyöriä pyöräkannattimiin. Polkupyörät voivat vahingoittua. Esille otto Avaa takaluukku. 9 Varoitus Takatelinejärjestelmän ojentumisalueella ei saa oleskella, loukkaantumisvaara. Vedä vapautusvipua ylöspäin. Järjestelmän vapautuu lukituksesta ja siirtyy nopeasti ulos puskurista. Vedä takakuljetusjärjestelmä kokonaan ulos, kunnes kuulet sen lukittuvan. Varmista, että takakuljetusjärjestelmää ei voi työntää takaisin sisään vetämättä uudelleen vapautusvivusta. 9 Varoitus Takaosan kuljetustelineeseen saa kiinnittää esineitä vain, jos järjestelmä on lukittu oikein. Jos takaosan kuljetusteline ei lukitu oikein, älä kiinnitä siihen esineitä, vaan työnnä teline takaisin sisään. Käänny korjaamon puoleen.

65 Säilytys 63 Takavalojen asennus Avaa takavalon takana oleva lampun tuki kokonaan. Irrota ensin takimmainen (1) ja sitten etummainen (2) takavalo syvennyksestä. Työnnä kiristysvipu alas ja työnnä lampun tukea kiinnittimeen, kunnes se lukittuu. Suorita tämä menettely molempien takavalojen kohdalla. Tarkista johtimet ja lamppujen asento varmistaaksesi, että ne on oikein asennettu ja kunnolla kiinnitetty.

66 64 Säilytys Takakuljetusjärjestelmän lukitseminen Poljinvarsien syvennysten avaaminen Käännä oikeaa kiristysvipua (1) ensin ja käännä sitten vasenta kiristysvipua (2), kunnes tunnet selkeän vastuksen. Takakuljetusjärjestelmä on lukittu, kun lukitusvipuja käännetään noin 50. Muussa tapauksessa turvallista toimintaa ei voida taata. Huomautus Sulje takaluukku. Käännä yksi tai kumpikin poljinvarren syvennys ylös siten, että vinotuki kiinnittyy.

67 Säilytys 65 Takakuljetusjärjestelmän sovittaminen polkupyörää varten Paina hihnakiinnikkeen vapautusvipua ja irrota hihnakiinnike. Polkupyörän valmistelu kiinnitystä varten Irrota poljinvarsien kiinnikkeet poljinvarsien syvennyksistä. Paina vapautusvipua ja vedä auki pyöräsyvennykset. Huomautus Suurin poljinkammen leveys on 38,3 mm ja suurin syvyys on 14,4 mm. Käännä vasen poljin (ilman ketjuhammaspyörää) pystysuuntaan alaspäin. Vasemman poljinvarren polkimen tulee olla vaaka-asennossa. Etummaisen polkupyörän etupyörän tulee olla suunnattuna vasemmalle.

68 66 Säilytys Takimmaisen polkupyörän etupyörän tulee olla suunnattuna oikealle. Polkupyörän kiinnittäminen takakuljetusjärjestelmään Aseta polkupyörä paikalleen. Poljinvarsi tulee asettaa poljinvarren syvennykseen kuvan mukaisesti. Huomio Varmista, että poljin ei kosketa takakuljetusjärjestelmän pintaa. Muuten kampisarja voi vaurioitua kuljetuksen aikana. Jos polkupyörässä on kaarevat poljinvarret, ruuvaa poljinvarsiyksikkö kokonaan kiinni (asento 1). Sovita poljinvarren syvennyksessä olevan kiertosäätimen avulla säädettävä poljinvarsiyksikkö poljinvarteen. Jos pyörässä on suorat poljinvarret, ruuvaa poljinvarsiyksikkö kokonaan auki (asento 5). Aseta poljinvarren kiinnike kummankin poljinvarren syvennyksen ulompaan kiskoon yläpuolelta ja liu'uta sitä alaspäin ainakin lovien alapuolelle.

69 Säilytys 67 Aseta pyöräsyvennykset siten, että polkupyörä on suunnilleen vaakaasennossa. Tässä polkimien ja takaluukun välisen etäisyyden tulee olla ainakin 5 cm. Molempien polkupyörän pyörien tulee olla syvennyksissä. Jos kaksi polkupyörää osuu toisiinsa, niiden keskinäistä asentoa voidaan muuttaa säätämällä pyöräsyvennyksiä ja poljinvarren syvennyksen kiertosäädintä, kunnes polkupyörät eivät enää kosketa toisiaan. Varmista, että etäisyys autosta on riittävän suuri. Kiinnitä poljinvarsi kiertämällä poljinvarren kiinnikkeen kiinnitysruuvia. Kohdista polkupyörä siten, että se on auton mittojen sisäpuolelle: Löysää hiukan poljinkiinnitystä. Aseta polkupyörä pystyasentoon poljinvarren syvennyksessä käyttäen kiertosäädintä. Kiristä poljinlaakerikotelon kiinnitysruuvi maksimitiukkuuteen käsin. Kiinnitä polkupyörän molemmat pyörät kiinnityshihnoilla pyöräkiinnikkeisiin. Varmista, että polkupyörä on hyvin kiinnitetty.

70 68 Säilytys Huomio Varmista, että polkupyörän ja auton välissä on ainakin 5 cm tilaa. Löysää tarvittaessa ohjaustankoa ja käännä se sivulle. Pyöräsyvennysten ja poljinvarren syvennyksen kiertosäätimen asetukset tulee merkitä muistiin tallentaa kutakin pyörää varten. Oikeat esiasetukset helpottavat polkupyörän seuraavaa kiinnitystä. On suositeltavaa kiinnittää varoitusmerkki takimmaiseen polkupyörään havaittavuuden parantamiseksi. Polkupyörän irrottaminen takakuljetusjärjestelmästä Takakuljetusjärjestelmän asettaminen takaisin paikalleen Irrota hihnakiinnikkeet polkupyörän molemmista renkaista. Pidä kiinni polkupyörästä, löysää poljinlaakerikotelon kiinnitysruuvia ja nosta sitten poljinlaakeria sen irrottamiseksi. Työnnä poljinvarsien kiinnikkeet poljinvarsien syvennyksiin kuvassa esitetyllä tavalla.

71 Säilytys 69 Paina vapautusvipua ja liu'uta pyöräsyvennykset sisään niin pitkälle kuin ne menevät. Laita hihnakiinnikkeet paikalleen ja vedä alaspäin niin pitkälle kuin ne menevät. Vapauta vinotuen lukitusvipu ja käännä molemmat poljinvarren syvennykset alas. 9 Varoitus Väliinjäämisvaara. Käännä ensin vasenta (1) ja sitten oikeaa lukitusvipua (2) taakse niin pitkälle kuin ne menevät.

72 70 Säilytys Paina lukitusvipu alas ja vedä molemmat lampuntuet ulos syvennyksistä. Takakuljetusjärjestelmä neljälle polkupyörälle Käännä takavalojen takana olevat lamppujen tuet sisään. Aseta ensin etummainen (1) ja sitten takimmainen (2) takavalo syvennykseen ja paina alas niin pitkälle kuin ne menevät. Paina johdot kokonaan ohjaimiin niiden vaurioitumisen estämiseksi. Avaa takaluukku. Työnnä vapautusvipua ylöspäin ja pidä sitä paikallaan. Nosta järjestelmää hieman ja työnnä sitä puskuriin päin, kunnes se lukkiutuu. Vapautusvivun tulee palata alkuperäiseen asentoon. 9 Varoitus Jos järjestelmää ei voida lukita oikein, käänny korjaamon puoleen. Takakuljetusjärjestelmä (Flex-Fix-järjestelmä) mahdollistaa kahden polkupyörän kiinnittämisen auton lattiaan asennettuun ulos vedettävään telineeseen. Vielä kaksi polkupyörää voidaan kiinnittää sovittimeen. Muiden esineiden kuljettaminen ei ole sallittua. Takakuljetusjärjestelmän maksimikuormitus on 80 kg sovittimen ollessa kiinnitettynä ja 60 kg ilman kiinnitettyä sovitinta. Polkupyöräkohtainen maksimikuormitus ulos vedettävällä telineellä on 30 kg. Tämä mahdollistaa

73 Säilytys 71 sähkökäyttöisten polkupyörien kiinnittämisen ulos vedettävään telineeseen. Polkupyöräkohtainen maksimikuormitus sovittimessa on 20 kg. Kun telinettä ei käytetä, se täytyy työntää takaisin auton lattiaan. Polkupyörissä ei saa olla esineitä, jotka voivat irrota kuljetuksen aikana. 9 Varoitus Takatelinejärjestelmän ojentumisalueella ei saa oleskella, loukkaantumisvaara. Huomio Jos takakuljetusjärjestelmä on laajennettuna ja auto on täysin kuormattu, korin maavara on pienempi. Aja varovasti aina kun tiessä on voimakas kallistus tai ajaessasi rampin, töyssyn jne. yli. Huomio Kysy neuvoja polkupyörämyyjältäsi, ennen kuin kiinnität hiilikuiturunkoisia polkupyöriä. Polkupyörät voivat vahingoittua. Esille otto Avaa takaluukku. Vedä vapautusvipua ylöspäin. Järjestelmän vapautuu lukituksesta ja siirtyy nopeasti ulos puskurista. Vedä takakuljetusjärjestelmä kokonaan ulos, kunnes kuulet sen lukittuvan. Varmista, että kuljetustelinettä ei voida työntää sisään vetämättä uudelleen vapautusvivusta. 9 Varoitus Takaosan kuljetustelineeseen saa kiinnittää esineitä vain, jos järjestelmä on lukittu oikein. Jos takaosan kuljetusteline ei lukitu oikein, älä kiinnitä siihen esineitä, vaan työnnä teline takaisin sisään. Käänny korjaamon puoleen.

74 72 Säilytys Rekisterikilven pitimen kääntäminen ylös Takavalojen kääntäminen ulos Takakuljetusjärjestelmän lukitseminen Nosta rekisterikilven pidintä ja käännä se taaksepäin. Käännä molemmat takavalot ulos. Käännä molemmat pidinvivut sivulle niin pitkälle kuin ne menevät. Muutoin turvallinen toiminta ei ole taattu.

75 Säilytys 73 Pyöräsyvennysten kääntäminen ulos Polkupyörätelineen kokoaminen Käännä molemmat pyöräsyvennykset ulos. Nosta telinettä takaa (1) ja vedä sitä taaksepäin. Käännä teline ylös (2). Paina telinettä alas (1) ja käännä kahvaa (2) taaksepäin sen lukitsemiseksi.

76 74 Säilytys Ensimmäisen polkupyörän kiinnittäminen 3. Kiinnitä polkupyörän molemmat pyörät kiinnityshihnoilla pyöräkiinnikkeisiin. 4. Varmista, että polkupyörä on hyvin kiinnitetty. 1. Käännä polkimet paikalleen kuvan mukaisesti ja aseta polkupyörä etummaisiin pyöräsyvennyksiin. Varmista, että polkupyörä on asetettu pyöräsyvennysten keskelle. 2. Kiinnitä lyhyt kiinnike polkupyörän runkoon. Käännä nuppia myötäpäivään sen kiinnittämiseksi. Huomio Varmista, että polkupyörän ja auton välissä on ainakin 5 cm tilaa. Löysää tarvittaessa ohjaustankoa ja käännä se sivulle. Sovittimen kiinnittäminen Kuljetettaessa useampaa kuin kahta polkupyörää sovitin on kiinnitettävä ennen toisen polkupyörän kiinnittämistä.

77 Säilytys Käännä vipua (1) eteenpäin ja pidä sitä paikallaan, laske sitten sovitinta (2) takaa. 3. Vapauta vipu ja tarkista, että sovitin on hyvin kiinnittynyt. 1. Ennen polkupyörän asettamista telineeseen käännä aina tarvittaessa pyöräsyvennykset auki seuraavaa polkupyörää varten. 2. Käännä aina polkimet oikeaan asentoon ennen polkupyörän kiinnittämistä. 1. Aseta sovitin takakuljetusjärjestelmään kuvan mukaisesti. 4. Ohjaa sovittimeen kiinnitetty hihna takakuljetusjärjestelmän kääntövivun alta. Kiinnitä hihna. Useampien polkupyörien kiinnittäminen Useampien polkupyörien kiinnittäminen tapahtuu samalla tavalla kuin ensimmäisen polkupyörän. Lisäksi tulee ottaa huomioon seuraavat seikat: 3. Aseta polkupyörät takakuljetusjärjestelmään suunnattuina vuorotellen vasemmalle ja oikealle. 4. Kohdista polkupyörät edelliseen kiinnitettyyn polkupyörään nähden. Polkupyörien pyörännavat eivät saa koskettaa toisiaan. 5. Kiinnitä polkupyörät kiinnikkeillä ja hihnoilla samoin kuin

78 76 Säilytys ensimmäisen polkupyörän kohdalla. Kiinnikkeet tulee kiinnittää rinnakkain. Käytä pitkää kiinnikettä kiinnittääksesi toisen polkupyörän telineeseen. Käytä pidempää lisävarustekiinnikettä kiinnittääksesi kolmannen polkupyörän telineeseen. On suositeltavaa kiinnittää varoitusmerkki takimmaiseen polkupyörään havaittavuuden parantamiseksi. Takakuljetusjärjestelmän kääntäminen taaksepäin Takakuljetusjärjestelmä voidaan kääntää taaksepäin haluttaessa päästä tavaratilaan. Ilman kiinnitettyä sovitinta: 6. Kiinnitä lisäksi neljännen polkupyörän molemmat pyörät kiinnityshihnoilla pyöräkiinnikkeisiin. Käytä lyhyttä lisävarustekiinnikettä neljännen polkupyörän kiinnittämiseen. Kiinnike tulee kiinnittää kolmannen ja neljännen polkupyörän runkojen väliin. Paina vapautusvipua (1) ja pidä sitä paikallaan. Vedä telinettä (2) taaksepäin takakuljetusjärjestelmän kääntämiseksi. Sovittimen ollessa kiinnitettynä:

79 Säilytys 77 9 Varoitus Ole varovainen vapauttaessasi takakuljetusjärjestelmää, koska se kallistuu taaksepäin. Loukkaantumisvaara. Havaittavuuden parantamiseksi auton takavalot ovat päällä, kun takakuljetusjärjestelmä on käännettynä taakse. 9 Varoitus Käännettäessä takakuljetusjärjestelmää takaisin eteen on varmistettava, että järjestelmä lukkiutuu kunnolla. Polkupyörien irrottaminen Irrota hihnakiinnikkeet polkupyörän molemmista renkaista. Käännä nuppia vastapäivään ja irrota kiinnikkeet. 2. Avaa hihna. Pidä takimmaisen polkupyörän rungosta (1) kiinni yhdellä kädellä ja vedä silmukasta (2) telineen vapauttamiseksi. Pidä takimmaisesta polkupyörästä kiinni molemmin käsin ja käännä takakuljetusjärjestelmä taaksepäin. Sovittimen irrottaminen Irrota sovitin ennen kuin poistat viimeisen polkupyörän takakuljetusjärjestelmästä. 1. Käännä pyöräsyvennykset sisään.

80 78 Säilytys 3. Käännä vipua (1) eteenpäin ja pidä sitä paikallaan. 4. Nosta sovitinta (2) takaa ja irrota se. Polkupyörätelineen purkaminen Käännä telinettä taaksepäin ja työnnä sitä sitten eteenpäin niin pitkälle kuin se menee (1). Paina telinettä takaosasta alaspäin (2). Aseta hihnapidikkeet oikein säilytysasentoon. Aseta kiinnikkeet kuvan mukaisesti. Käännä kahvaa (1) eteen vapauttamista varten ja nosta telinettä (2). Pyöräsyvennysten kääntäminen sisään Käännä molemmat pyöräsyvennykset sisään.

81 Säilytys 79 Takakuljetusjärjestelmän lukituksen avaaminen Takakuljetusjärjestelmän asettaminen takaisin paikalleen Huomio Varmista, että kaikki kääntyvät osat kuten pyöräsyvennykset tai kiinnikkeet säilytetään oikealla tavalla. Muuten takakuljetusjärjestelmä voi vaurioitua, kun yrität asettaa sen takaisin. Vapautusvivun tulee palata alkuperäiseen asentoon. 9 Varoitus Jos järjestelmää ei voida lukita oikein, käänny korjaamon puoleen. Käännä molemmat pidinvivut sisään niin pitkälle kuin ne menevät. Takavalojen kääntäminen sisään Käännä molemmat takavalot sisään. Rekisterikilven pitimen kääntäminen sisään Nosta rekisterikilven pidintä ja käännä sitä eteenpäin. Työnnä vapautusvipua ylöspäin ja pidä sitä paikallaan. Nosta järjestelmää hieman ja työnnä sitä puskuriin päin, kunnes se lukkiutuu.

82 80 Säilytys Tavaratila Takaistuimen selkänoja on jaettu kahteen osaan. Molemmat osat voidaan kääntää alas. Tavaratilan laajennus, 3-ovinen ja 5-ovinen viistoperä, 4-ovinen porrasperä Vain 3-ovinen ja 5-ovinen viistoperä: irrota tavaratilan suojus tarvittaessa. Paina salpaa ja pidä sitä painettuna painaaksesi pääntuet alas Käännä takakyynärnoja ylös. Ohjaa turvavyöt sivutukien läpi niiden suojaamiseksi vaurioilta. Vedä selkänojia taitettaessa turvavyöt niiden mukana. Vedä vapautusvivusta toisella tai molemmilla puolilla ja käännä selkänojat alas istuintyynyille. Irrota turvavyö selkänojan ohjaimesta ja laita se pitimen taakse kuvan mukaisesti. Käännä ylös nostamalla selkänojia ja ohjaamalla ne pystyasentoon, kunnes ne lukittuvat kuuluvasti. Tarkista, että ulkopaikkojen turvavyöt ovat vastaavissa vyöohjaimissa. Selkänojat on lukittu oikein vain silloin, kun punaiset merkinnät molemmilla puolilla lähellä vapautusvipua eivät ole enää näkyvissä. 9 Varoitus Selkänojien ollessa ylös käännettyinä varmista ennen liikkeelle lähtemistä, että ne ovat lukkiutuneet hyvin paikalleen. Tämän noudattamatta jättäminen voi johtaa henkilövahinkoihin tai kuorman tai auton vaurioitumiseen voimakkaan jarrutuksen tai törmäyksen yhteydessä.

83 Säilytys 81 Keskipaikan turvavyö voi lukkiutua, jos selkänoja käännetään ylös liian nopeasti. Avaa kelauslaitteen lukitus painamalla turvavyötä sisään tai vetämällä sitä ulos noin 20 mm ja päästämällä sitten irti. Tavaratilan laajennus, Sports Tourer Takaselkänojien kääntäminen alas Irrota tavaratilan suoja tarvittaessa. Paina salpaa ja pidä sitä painettuna painaaksesi pääntuet alas Käännä takakyynärnoja ylös. Ohjaa turvavyöt sivutukien läpi niiden suojaamiseksi vaurioilta. Vedä selkänojia taitettaessa turvavyöt niiden mukana. Vedä vapautusvivusta toisella tai molemmilla puolilla ja käännä selkänojat alas istuintyynyille. Istuimien kääntäminen eteen sähköisesti Autoissa, joissa on sähköisesti eteen kääntyvät istuimet, takaistuimet voidaan kääntää eteen myös tavaratilasta. Vedä tavaratilan vasemmalla tai oikealla seinällä olevaa kytkintä takaistuimen vastaavan osan kääntämiseksi eteen. 9 Varoitus Toimi varovasti, kun käytät sähköisesti eteen kääntyviä takaistuimia Takaistuimen selkänoja kääntyy eteen varsin voimakkaasti. Loukkaantumisvaara erityisesti lapsille. Varmista, että takapenkille ei ole kiinnitetty mitään tai istuintyynyllä ei ole mitään.

84 82 Säilytys Jos autoa kuormataan takaoven kautta, ota turvavyö pois selkänojan ohjaimesta ja aseta se pitimen taakse kuvan mukaisesti. Käännä ylös nostamalla selkänojia ja ohjaamalla ne pystyasentoon, kunnes ne lukittuvat kuuluvasti. Tarkista, että ulkopaikkojen turvavyöt ovat vastaavissa vyöohjaimissa. Selkänojat on lukittu oikein vain silloin, kun punaiset merkinnät molemmilla puolilla lähellä vapautusvipua eivät ole enää näkyvissä. 9 Varoitus Aja autolla vain, jos selkänojat on lukittu pitävästi paikoilleen. Muussa tapauksessa henkilöitä saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa jarrutuksessa tai törmäyksessä. Keskipaikan turvavyö voi lukkiutua, jos selkänoja käännetään ylös liian nopeasti. Avaa kelauslaitteen lukitus painamalla turvavyötä sisään tai vetämällä sitä ulos noin 20 mm ja päästämällä sitten irti.

85 Säilytys 83 Nosta istuintyyny ja käännä selkänoja eteen Istuintyynyn irrottaminen Kiinnitä tyyny sovittamalla se kuvassa esitetyllä tavalla ja lukitsemalla molemmat vivut. Takaistuimen keskipaikan suksiluukun avaaminen Käännä takakyynärnoja alas. Vedä toisen tai kummankin istuintyynyn hihnaa ja nosta tyynyn takaosaa eteenpäin. Paina salpaa ja pidä sitä painettuna painaaksesi pääntuet alas Saat tavaratilan tasaiseksi vetämällä takaistuimen toisella tai kummallakin puolella olevaa vapautusvipua ja kääntämällä selkänojan eteen istuintyynylle. Voit jatkaa tavaratilaa työntämällä kumpaakin vipua eteenpäin ja irrottamalla istuintyynyn. Vedä kahvasta ja avaa kansi. Soveltuu pitkien ja kapeiden esineiden lastaamiseen. Tarkista, että kansi lukittuu käännettyäsi sen ylös.

86 84 Säilytys 3-ovinen ja 5-ovinen viistoperä Irrottaminen Suljettu kansi voidaan lukita tavaratilan puolelta. Käännä nuppia 90 : nuppi vaakasuorassa nuppi pystysuorassa Takasäilytystila 3-ovinen viistoperä = kansi on lukittu eikä sitä voida avata sisätilasta käsin = kansi on lukitsematon Paina molempia painikkeita ja käännä suojus alas. Suurin sallittu kuormitus: 0,5 kg. Tavaratilan suoja Älä aseta esineitä suojan päälle. Irrota kiinnityshihnat takaluukusta.

87 Säilytys 85 Nosta suojusta takaa ja työnnä sitä ylöspäin edestä. Irrota kansi. Jos korkeussuunnassa säädettävä suojus on asennettu keski- tai yläasentoon, tavaratilan suoja voidaan varastoida sen alapuolelle. Korkeussuunnassa säädettävä suojus Kiinnittäminen Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat takaluukkuun. Sports Tourer Suojan sulkeminen Vedä suojaa kahvan avulla takaosaa kohti, kunnes se kiinnittyy sivukiinnikkeisiin. Suojan avaaminen Vedä suojuksen päässä olevaa kahvaa taakse ja alaspäin. Se kelautuu automaattisesti. Suojus yläasennossa Paina suojan päässä oleva kahva alas. Suojuksen takaosa ohjataan automaattisesti ylöspäin.

88 86 Säilytys Suojan irrotus Tavaratilan lattian suojalevy Takalattian suojus, 3-ovinen viistoperä, 5-ovinen viistoperä Avaa tavaratilan suoja. Vedä oikealla puolella ylhäällä olevasta vapautusvivusta ja pidä sitä paikallaan. Nosta tavaratilan suojaa ensin oikealta ja ota se pois kiinnityskohdistaan. Irrotettua suojusta voidaan säilyttää takalattian suojuksen alla kuvassa esitetyllä tavalla. Tavaratilan lattian suojalevy Suojan asennus Aseta tavaratilan suojan vasen puoli kiinnityskohtaansa, vedä vapautusvipua ylöspäin ja pidä sitä paikallaan, aseta tavaratilan suojan oikea puoli kiinnityskohtaansa ja lukitse. Tavaratilan lattian suojalevyä voidaan nostaa. Kiinnitä silmukka tavaratilan suojan alapuolella olevaan koukkuun.

89 Säilytys 87 Huomio Käytä koukkua vain takalattian suojuksen ja korkeussuunnassa säädettävän suojuksen ripustamiseen. Korkeussäädettävä suojus, 3- ovinen viistoperä, 5-ovinen viistoperä Korkeussuunnassa säädettävä suojus voidaan asentaa kolmeen asentoon: suoraan takalattian suojuksen yläpuolelle (1), keskiasentoon (2) yläasentoon (3). Huomio Varmista, että korkeussuunnassa säädettävän suojuksen etu- ja takaosa on kiinnitetty samalle korkeudelle. Nostaminen Nostaaksesi suojuksen yläasentoon vedä silmukkaa taaksepäin ja nosta suojuksen takareuna vastaaviin tukiin. Laskeminen Laskeaksesi suojusta alaspäin vedä hihnaa taaksepäin ja paina samalla suojuksen etuosan keskikohtaa alaspäin.

90 88 Säilytys Huomio Älä laske korkeussuunnassa säädettävää suojusta asentoon 1 subwooferilla varustetuissa autoissa. Subwoofer saattaisi vaurioitua. Huomautus Jos se on asennettu asentoon 2 tai 3, tilaa takalattian suojuksen ja korkeussuunnassa säädettävän suojuksen välillä voidaan käyttää säilytystilana. Korkeussuunnassa säädettävä suojus voidaan nostaa ja kiinnittää hihnalla sen ollessa asennossa 1 tai 2. Jos se on asennettu asentoon 2, saadaan lähes tasainen tavaratila taittamalla takaistuimien selkänojat eteen. Sivusuojusten avaaminen (esim. vaihdettaessa takavalopolttimoita) on mahdollista vain korkeussuunnassa säädettävän suojuksen ollessa asennossa 1 tai 2. Huomio Korkeussuunnassa säädettävä suojus kestää enintään 100 kg:n kuorman. Tavaratilan lattian suojalevy, Sports Tourer Nosta takalattian suojus vetämällä kahvasta. Käännä suojus ja aseta se takaistuinten taakse. Tavaratilan lattian suojalevyn alapuolella oleva varastotila voidaan jakaa tangolla. Työnnä tanko sivuseinien syvennyksiin. Huomio Työnnä tanko kauimmaiseen syvennykseen, kun kuljetat tavaratilassa painavia esineitä. Muussa tapauksessa takalattian suojus saattaa vahingoittua.

91 Säilytys 89 Kiinnityssilmukat koukut, huoltolaatikko, hihnasarja. Komponentit asennetaan sivuseinissä sijaitseviin kahteen kiskoon sovittimia ja hakasia käyttämällä. Sovittimien asennus kiskoihin Muunneltava tavaraverkko Kuormankiinnityslenkkien avulla estetään esineiden liukuminen. Kuormankiinnityslenkkeihin kiinnitetään esim. kiinnityshihnat tai tavaraverkko. Tavaratilan kiinnitysjärjestelmä FlexOrganizer on joustava järjestelmä tavaratilan jakamiseksi osiin. Järjestelmään sisältyy: sovittimet, verkkotaskut, Käännä tartuntalevy auki, aseta sovitin kiskon ylä- ja alauraan ja siirrä se oikeaan kohtaan. Käännä tartuntalevy ylös, jotta sovitin lukittuu paikalleen. Irrota kääntämällä tartuntalevyä alaspäin ja siirtämällä se pois kiskosta. Työnnä sovittimet oikeisiin paikkoihin kiskoille. Kiinnitä verkkotankojen puolikkaat yhteen. Asenna työntämällä tankoja hiukan yhteen ja aseta ne soveltuviin sovittimien aukkoihin. Irrota painamalla verkkotankoja yhteen ja irrota ne sovittimista.

92 90 Säilytys Verkkotasku Koukkujen asennus kiskoihin Huoltolaatikko Työnnä sovittimet oikeisiin paikkoihin kiskoille. Verkkotasku voidaan ripustaa sovittimiin. Työnnä koukku halutussa kohdassa ensin kiskon yläuraan ja paina se sitten alauraan. Irrota vetämällä ensin pois yläurasta. Asenna kaksi koukkua yläkiskoon. Työnnä laatikon yläkannattimet ylhäältä päin koukkuihin.

93 Säilytys 91 Hihnasarja Henkilöiden kuljettaminen turvaverkon takana on kielletty. Asennus Takaistuinten takana Voit myös asentaa molemmat koukut alakiskoon. Työnnä laatikon alakannattimet ylhäältä päin alakoukkuihin. Työnnä hihnasarjan sovittimet kiskoon. Varmista, että hihna ei ole kiertynyt. Hihnasarjassa on kaksi avattavaa lukkoa. Hihna voidaan kiristää. Turvaverkko Sports Toureriin on saatavana turvaverkko, joka voidaan asentaa takaistuinten taakse tai etuistuinten taakse, jos takaistuimet ovat eteen käännettyinä ja istuintyynyt nostettuina. Kiinnitä alempi koukku aukko taaksepäin suunnattuna lattian oikealla ja vasemmalla puolella oleviin silmukoihin. Voit säätää turvaverkon hihnan pituutta kiinnittämällä ylemmän koukun hihnan silmukoihin. Pidä hihna kireällä tangon asennuksen aikana.

94 92 Säilytys Etuistuinten takana Tangon asennus Varoituskolmio 3-ovinen viistoperä, 5-ovinen viistoperä Kiinnitä hihna takaistuimen tyynyn alla oleviin silmukoihin. Käännä selkänojat eteen. Saat tasaisen tavaratilan kääntämällä istuintyynyn ennen turvaverkon kiinnittämistä. Siirrä etuistuimia eteenpäin tarvittaessa verkon löysäämiseksi. Kattokehyksessä on kaksi asennusaukkoa: ripusta ja lukitse verkon tanko toiselle puolelle, purista tankoa ja ripusta ja lukitse se toiselle puolelle. Tavaratila Irrotus Irrota turvaverkon tangot kattokehyksen kannattimista. Irrota hihnat silmukoista. Rullaa verkko ylös ja kiinnitä se hihnalla. Irrotettua turvaverkkoa voi säilyttää takalattian suojuksen alla Säilytä varoituskolmiota hihnan takana olevassa tilassa tavaratilan oikealla puolella.

95 Säilytys 93 Sports Tourer 4-ovinen porrasperä Ensiapupakkaus 5-ovinen viistoperä Taita hihnat alas. Säilytä varoituskolmiota hihnojen takana olevassa tilassa takaluukun sisäpuolella. Säilytä varoituskolmiota tavaratilan vasemmalla puolella olevassa syvennyksessä. Säilytä ensiapupakkaus säilytystilassa varoituskolmion takana. Paina ennen ensimmäistä käyttöä sisäverhoilun yläosaa ja rei'ityksen sivuja. Käännä sitten verhoilu ulospäin, jotta voit käyttää säilytystilaa.

96 94 Säilytys 3-ovinen viistoperä Sports Tourer 4-ovinen porrasperä Säilytä ensiapupakkaus säilytystilassa varoituskolmion takana. Käytä syvennyksiä suojuksen alaskääntämiseen. Varustelusta riippuen ensiapupakkaus voidaan säilyttää takasäilytystilassa Taita hihna alas. Säilytä ensiapupakkausta takaluukun sisäpuolella hihnalla kiinnitettynä. Säilytä ensiapupakkausta verkon takana tavaratilan oikealla puolella.

97 Säilytys 95 Kattotelinejärjestelmä Kattoteline Turvallisuussyistä ja kattovaurioiden välttämiseksi suosittelemme automalliin hyväksytyn kattotelineen käyttöä. Ota lisätietoja varten yhteys korjaamoon. Noudata kattotelineen käyttöohjetta. Poista kattoteline, kun sitä ei tarvita. Kattotelineen kiinnittäminen Irrota suojus kustakin asennuskohdasta kolikon avulla. 5-ovinen viistoperä, 4-ovinen porrasperä 3-ovinen viistoperä Sports Tourer varustettuna kattokaiteilla Kiinnitä kattoteline reikien alueelle kuvassa olevien nuolien mukaisesti.

98 96 Säilytys Lastaustietoa Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkänojien taakse. Varmista, että selkänojat on lukittu pitävästi. Jos teet kuormasta pinon, aseta raskaat esineet pinon alimmaisiksi. Kiinnitä tavarat kuormankiinnityslenkkeihin sidotuilla kiinnityshihnoilla Kiinnitä korkeussuunnassa säädettävä suojus alimpaan asentoon (1) Ripusta ostoskassit tavaratilan sivuseinien neljään koukkuun. Enimmäiskuormitus: 5 kg /koukku. Sports Tourer: Ripusta ostoskassit tavaratilan sivuseinien koukkuihin. Käännä koukku esiin painamalla sitä. Irralliset esineet tulee aina kiinnittää paikalleen, jotta ne eivät liiku tavaratilassa. Kun kuljetat esineitä tavaratilassa, takaistuinten selkänojat eivät saa olla eteenpäin kallistettuina. Kuorman korkeus ei saa ylittää selkänojien yläreunaa. Älä aseta mitään esineitä tavaratilan suojan tai kojelaudan päälle äläkä peitä kojelaudan yläosassa olevaa tunnistinta. Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun käyttöä eikä estää kuljettajan liikkeitä. Sisätilassa ei saa säilyttää irrallisia esineitä. Älä aja takaluukun ollessa auki. 9 Varoitus Varmista aina, että auton kuorma on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi sinkoilla auton sisätiloissa aiheuttaen vammoja tai kuorman tai auton vaurioitumisen. Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi 3 277) ja EY-normin mukaisen omamassan erotus. Laske kantavuus kirjoittamalla autosi paino tämän käyttöoppaan alussa olevaan Painot-taulukkoon.

99 EY-omamassa sisältää kuljettajan (68 kg), matkatavaran (7 kg) ja kaikkien nesteiden (säiliön 90 %:n täyttöaste) painon. Erikois- ja lisävarusteet nostavat omamassaa. Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää ajo-ominaisuuksia painopisteen siirtyessä ylemmäksi. Jaa kuorma tasaisesti ja kiinnitä se hihnoilla siten, ettei se pääse liikkumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen. Tarkasta kiinnityksen pitävyys usein ja kiristä tarvittaessa. Suurin sallittu ajonopeus on 120 km/h. Suurin sallittu kattokuorma on 75 kg 3-ovisen / 5-ovisen viistoperän ja 4-ovisen porrasperän kohdalla ja 100 kg Sports Tourerin kohdalla. Kattokuorma muodostuu kattotelineen ja kuorman yhteenlasketusta painosta. Säilytys 97

100 98 Mittarit ja käyttölaitteet Mittarit ja käyttölaitteet Käyttölaitteet Varoitusvalot, mittarit ja ilmaisimet Tietonäytöt Auton viestit Ajotietokone Auton räätälöinti Käyttölaitteet Ohjauspyörän säätö Ohjauspyörän kaukoohjaus Vapauta vipu, säädä ohjauspyörä, lukitse vipu ja varmista, että se lukittuu täysin. Säädä ohjauspyörän asento vain auton seistessä ja ohjauslukon ollessa vapautettuna. Infotainment-järjestelmää, vakionopeussäädintä ja kytkettyä matkapuhelinta voidaan käyttää ohjauspyörän säätimillä. Lisäohjeita on Infotainmentjärjestelmän ohjekirjassa. Kuljettajan apujärjestelmät

101 Mittarit ja käyttölaitteet 99 Lämmitettävä ohjauspyörä Äänitorvi Lämmitys kytketään painamalla * painiketta. Aktivointi osoitetaan painikkeessa olevalla LED-valolla. Ohjauspyörän suositeltavat tarttumakohdat lämmitetään nopeammin ja korkeampaan lämpötilaan kuin muut alueet. Lämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana. Stop-start-järjestelmä Paina j.

102 100 Mittarit ja käyttölaitteet Tuulilasin pyyhin-/pesulaite Tuulilasinpyyhkimet Säädettävä pyyhintäväli Pyyhinautomatiikka sadetunnistimella 2 = nopea 1 = hidas P = tihkupyyhintä = pois Kertapyyhkäisy, kun tuulilasinpyyhkimet eivät ole päällä: paina vipua alaspäin. Älä kytke päälle lasin ollessa jäässä. Kytke pois pesulinjoilla. Pyyhinvipu asennossa P. Säädä haluamasi pyyhintäväli säätöpyörällä: lyhyt = käännä säätöpyörää väli pitkä väli ylöspäin = käännä säätöpyörää alaspäin P = Pyyhinautomatiikka sadetunnistimella Sadetunnistin havaitsee tuulilasilla olevan veden määrän ja ohjaa automaattisesti tuulilasinpyyhkimien taajuutta. Jos pyyhkimien taajuus on yli 20 sekuntia, pyyhkimen varsi siirtyy hieman alaspäin lepoasentoon.

103 Mittarit ja käyttölaitteet 101 Sadetunnistimen säädettävä herkkyys Tuulilasin ja ajovalojen pesulaitteet Pidä tunnistin puhtaana pölystä, liasta ja jäästä. Säädä herkkyys säätöpyörällä: pieni = käännä säätöpyörää herkkyys alaspäin suuri = käännä säätöpyörää herkkyys ylöspäin Vedä vivusta. Tuulilasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Jos ajovalot ovat päällä, pesunestettä suihkuaa myös ajovaloille, edellyttäen että vipu on vedettynä riittävän pitkälle. Sen jälkeen ajovalojen pesujärjestelmä on toimimatta 5 pesujakson ajan kunnes moottori tai ajovalot on sammutettu ja kytketty päälle uudelleen.

104 102 Mittarit ja käyttölaitteet Takalasin pyyhin/pesulaite Takalasin pesulaite poistetaan käytöstä, kun neste on vähissä. Ulkolämpötila Käynnistä takalasin pyyhin painamalla keinukytkintä: yläasento = jatkuva toiminta ala-asento = jaksottainen toiminta keskiasento = poissa Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee muutaman kerran. Älä kytke päälle takalasin ollessa jäässä. Kytke pois pesulinjoilla. Takalasin pyyhin kytkeytyy automaattisesti päälle, kun tuulilasinpyyhkimet ovat kytkettyinä ja peruutusvaihde kytketään. Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Lämpötilan lasku näkyy heti, lämpötilan nousu viiveen jälkeen.

105 Mittarit ja käyttölaitteet 103 Jos ulkolämpötila laskee 3 C:een, kuljettajan tietokeskuksessa ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä näkyy varoitusviesti. 9 Varoitus Jo lämpötilan ollessa näytön mukaan muutamia asteita 0 C:n yläpuolella tien pinta voi olla jäässä. Kello Kellonaika ja päivämäärä esitetään infonäytössä. Kellonajan ja päivämäärän asetus Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön. Valitse Aika & päivämäärä. Valittavissa olevat asetusvalinnat: Kellonajan asetus: Muuttaa näytössä näkyvän ajan. Päiväyksen asetus: Muuttaa näytössä näkyvän päivämäärän. Aikaformaatin asetus: Muuttaa tuntien näytön välillä 12 tuntia ja 24 tuntia. Päiväyksen formaatin asetus: Muuttaa päivämäärän näytön välillä KK/PP/VVVV ja PP.KK.VVVV. Kellonajan näyttö: Kytkee ajan näytön päälle/pois. RDS ajan synkronointi: Useimpien VHF-lähettimien RDS-signaali asettaa ajan automaattisesti. RDSajan synkronointi saattaa kestää joitakin minuutteja. Jotkin lähettimet eivät lähetä oikeaa aikasignaalia. Silloin suosittelemme automaattisen aikasynkronoinnin poistamista käytöstä. Auton räätälöinti

106 104 Mittarit ja käyttölaitteet Virtapistokkeet 12 voltin virtapistoke sijaitsee etukonsolissa. Toinen 12 voltin virtapistoke sijaitsee takakonsolissa. Käännä kansi alaspäin. Sports Tourer: 12 voltin virtapistoke sijaitsee tavaratilan vasemmassa sivuseinässä. Suurin tehonkulutus saa olla enintään 120 wattia. Kun sytytysvirta on katkaistu, virtapistokkeet ovat poissa käytöstä. Lisäksi virtapistokkeet poistetaan käytöstä, mikäli akkujännite on alhainen. Pistorasioihin kytkettävien laitteiden tulee täyttää sähkömagneettista yhteensopivuutta koskevan normin DIN VDE vaatimukset. Pistorasioihin ei saa kytkeä mitään virtaa antavaa laitetta, kuten laturia tai akkua. Vääräntyyppiset pistokkeet voivat vaurioittaa pistorasiaa. Stop-start-järjestelmä Savukkeensytytin Savukkeensytytin sijaitsee etukonsolissa. Paina savukkeensytytin pohjaan. Se kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan. Vedä sytytin ulos. Tuhkakupit Huomio Vain tuhkaa varten - ei palaville jätteille.

107 Mittarit ja käyttölaitteet 105 Varoitusvalot, mittarit ja ilmaisimet Mittaristo Joissakin malleissa mittarien neulat heilahtavat lyhyesti näytön toiseen reunaan, kun sytytysvirta kytketään. Matkamittari Nopeusmittari Siirrettävä tuhkakuppi voidaan sijoittaa mukinpitimiin. Näyttää autolla ajetun kokonaismatkan alarivillä kilometreinä. Ilmoittaa ajonopeuden. Osamatkamittari Näyttää nollauksen jälkeen tallennetun etäisyyden ylärivillä. Nollaa painamalla painiketta SET/ CLR suuntavilkkuvivussa muutaman sekunnin ajan

108 106 Mittarit ja käyttölaitteet Joissakin versioissa on nollausnuppi nopeusmittarin ja kuljettajan tietokeskuksen välissä: nollaa painamalla painiketta muutaman sekunnin ajan sytytysvirran ollessa kytkettynä. Osamatkamittari laskee etäisyyden enintään 2000 km:iin saakka ja aloittaa sitten nollasta. Kierroslukumittari Huomio Neulan ollessa punaisessa varoituskentässä on suurin sallittu käyntinopeus ylitetty. Moottori on vaarassa. Polttoainemittari Nestekaasukäytön aikana järjestelmä vaihtaa automaattisesti bensiinikäyttöön kaasusäiliöiden tyhjentyessä Älä aja säiliötä tyhjäksi. Säiliössä olevan polttoaineen takia koko polttoainesäiliön tilavuuden mukaista määrää ei ehkä voida tankata. Polttoaineen valintapainike Näyttää moottorin kierrosluvun. Käytä kaikilla vaihteilla mahdollisuuksien mukaan alhaista käyntinopeutta. Näyttää polttoaineen tai kaasun määrän säiliössä käyttötavasta riippuen. Merkkivalo i palaa, jos polttoaineen määrä säiliössä on alhainen. Tankkaa välittömästi, jos merkkivalo vilkkuu.

109 Mittarit ja käyttölaitteet 107 Paina painiketta LPG vaihtaaksesi bensiini- ja nestekaasukäytön välillä. LEDin 1 tila näyttää kulloisenkin toimintatavan. 1 pois = bensiinikäyttö 1 palaa = nestekaasukäyttö 1 vilkkuu = vaihtaminen ei ole mahdollista, yksi polttoainetyyppi on loppunut Kun nestekaasusäiliö on tyhjä, järjestelmä kytkeytyy automaattisesti bensiinikäyttöön sytytysvirran katkaisemiseen asti. Nestekaasukäytön polttoaine Moottorin jäähdytysnesteen lämpömittari Näyttää jäähdytysnesteen lämpötilan. vasen alue = moottori ei ole vielä toimintalämpötilassa keskialue = normaali toi oikeanpuoleinen alue mintalämpötila = lämpötila liian korkea Huomio Jos moottorin jäähdytysnesteen lämpötila on liian korkea, pysäytä auto ja sammuta moottori. Moottori on vaarassa. Tarkasta jäähdytysnesteen määrä. Huoltonäyttö Moottoriöljyn valvontajärjestelmä ilmoittaa, koska moottoriöljy ja suodatin on vaihdettava. Ajo-olosuhteista riippuen öljyn ja suodattimen vaihtoväli voi vaihdella huomattavastikin.

110 108 Mittarit ja käyttölaitteet Ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä jäljellä oleva öljyn käyttöikä näytetään valikossa Asetukset. Vaakanäytössä näytetään moottoriöljyn jäljellä oleva käyttöikä merkkivalon I avulla, tällöin sytytysvirran tulee olla kytkettynä mutta moottorin sammutettuna. Valikko ja toiminto voidaan valita suuntavilkkuvivun painikkeilla. Öljyn jäljellä olevan käyttöiän näyttö: Paina MENU-painiketta valitaksesi vaihtoehdon Asetukset. Valitse Öljyn jäljellä oleva käyttöikä kääntämällä säätöpyörää. Järjestelmä on nollattava aina moottoriöljyn vaihdon yhteydessä, jotta se toimii oikein. Käänny korjaamon puoleen. Nollaa painamalla SET/CLRpainiketta. Tällöin sytytysvirran tulee olla kytkettynä mutta moottorin sammutettuna. Kun järjestelmä on laskenut moottoriöljyn käyttöiän lyhentyneen, kuljettajan tietokeskukseen tulee Vaihda moottorin öljy tai varoituskoodi. Vaihdata moottoriöljy ja suodatin korjaamolla viikon sisällä tai enintään 500 km:n jälkeen (sen mukaan kumpi ensin täyttyy). Kuljettajan tietokeskus Huoltotiedot Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mittaristoversioita. Merkkivalojen sijainti saattaa vaihdella laitteiston mukaan. Kun sytytysvirta on kytketty, useimmat merkkivalot palavat hetken ajan toimintatestinä. Merkkivalojen värit merkitsevät seuraavaa: Punainen = Vaara, tärkeä muistutus Keltainen = Varoitus, ohje, häiriö Vihreä = Päällekytkennän vah Sininen vistus = Päällekytkennän vahvistus Valkoinen = Päällekytkennän vahvistus

111 Mittariston merkkivalot Mittarit ja käyttölaitteet 109

112 110 Mittarit ja käyttölaitteet Keskikonsolin merkkivalot Suuntavilkku O palaa tai vilkkuu vihreänä. Syttyy hetkeksi Seisontavalot ovat käytössä. Merkkivalo vilkkuu Suuntavilkku tai varoitusvilkut ovat käytössä. Nopea vilkkuminen: suuntavilkku tai sen sulake on viallinen, perävaunun suuntavilkku ei toimi. Lampun vaihto 3 225, sulakkeet Suuntavalot Turvavyömuistutin Etuistuinten turvavyömuistutus Kuljettajan istuimen symboli X palaa tai vilkkuu punaisena. Etumatkustajan istuimen symboli k palaa tai vilkkuu punaisena, kun istuin on käytössä. Palaa Sytytysvirran kytkemisen jälkeen kunnes turvavyö on kiinnitetty. Merkkivalo vilkkuu Moottorin käynnistämisen jälkeen enintään 100 sekunnin ajan, ennen kuin turvavyö on kiinnitetty. Turvatyynyt ja turvavyönkiristimet v palaa punaisena. Kun sytytysvirta kytketään, merkkivalo palaa noin 4 sekuntia. Jos se ei syty, sammu 4 sekunnin kuluttua tai jos se syttyy ajon aikana, turvatyynyjärjestelmässä on toimintahäiriö. Käänny korjaamon puoleen. Turvatyynyt ja turvavöiden esikiristimet eivät ehkä laukea onnettomuudessa. Turvavöiden esikiristimien tai turvatyynyjen lauettua v palaa jatkuvasti. 9 Varoitus Korjauta häiriön syy viipymättä korjaamolla. Turvavöiden esikiristimet, turvatyynyjärjestelmä 3 45, Turvatyynyn poistaminen käytöstä V palaa keltaisena. Palaa sytytysvirran kytkemisen jälkeen noin 60 sekuntia. Etumatkustajan turvatyyny on aktivoituna. * palaa keltaisena.

113 Mittarit ja käyttölaitteet 111 Etumatkustajan turvatyyny on poiskytketty Vaara Lapsen kuolemaan johtavan henkilövahingon vaara, jos lasten turvalaitetta käytetään etuistuimella etumatkustajan turvatyynyn ollessa aktivoituna. Aikuisen kuolemaan johtavan henkilövahingon vaara istuttaessa etuistuimella etumatkustajan turvatyynyn ollessa poiskytkettynä. Latausjärjestelmä p palaa punaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Pysäytä, sammuta moottori. Akku ei lataudu. Moottorin jäähdytys saattaa olla keskeytynyt. Jarrutehostin voi lakata vaikuttamasta. Käänny korjaamon puoleen. Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestelmässä. Sallitut päästöarvot voivat ylittyä. Käänny välittömästi korjaamon puoleen. Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin vaurioitumiseen. Vähennä kaasua, kunnes vilkkuminen lakkaa. Käänny välittömästi korjaamon puoleen. Huolla auto pian g palaa keltaisena. Lisäksi saattaa näkyä varoitusviesti tai -koodi. Auto on huollettava. Käänny korjaamon puoleen. Auton viestit Jarru- ja kytkinjärjestelmä Jarru- ja kytkinnesteen taso & palaa punaisena. Jarru- ja kytkinnesteen taso on liian alhainen Varoitus Pysäytä. Keskeytä matkanteko välittömästi. Käänny korjaamon puoleen. Se palaa sytytysvirran kytkemisen jälkeen, kun käsikäyttöinen seisontajarru on kytketty Käytä poljinta - palaa tai vilkkuu keltaisena. Kytkinpoljinta on painettava moottorin käynnistämiseksi. Stop-start-järjestelmä Palaa Jarrupoljinta on painettava sähkötoimisen seisontajarrun vapauttamiseksi

114 112 Mittarit ja käyttölaitteet Merkkivalo vilkkuu Kytkinpoljinta on käytettävä moottorin käynnistämiseksi Sähkötoiminen seisontajarru m palaa tai vilkkuu punaisena. Palaa Sähkötoiminen seisontajarru on kytketty Merkkivalo vilkkuu Sähkötoimista seisontajarrua ei ole kytketty tai vapautettu täysin. Kytke sytytysvirta, paina jarrupoljin pohjaan ja yritä nollata järjestelmä ensin vapauttamalla ja sitten kytkemällä sähkötoiminen seisontajarru. Jos m vilkkuu edelleen, älä jatka matkaa, vaan käänny korjaamon puoleen. Sähkötoimisen seisontajarrun vika j palaa tai vilkkuu keltaisena. Palaa Sähkötoimisen seisontajarrun toimintakyky on huonontunut Merkkivalo vilkkuu Sähkötoiminen seisontajarru on huoltotilassa. Pysäytä auto, kytke sähkötoiminen seisontajarru ja vapauta se sitten nollataksesi. 9 Varoitus Korjauta häiriön syy viipymättä korjaamolla. Lukkiutumaton jarrujärjestelmä (ABS) u palaa keltaisena. Palaa sytytysvirran kytkemisen jälkeen muutamia sekunteja. Järjestelmä on toimintavalmiudessa, kun merkkivalo sammuu. Jos merkkivalo ei sammu muutaman sekunnin kuluttua tai jos se palaa ajon aikana, ABS-järjestelmässä on häiriö. Jarrujärjestelmä toimii edelleen, mutta lukkiutumisenesto on kytkeytynyt pois. Lukkiutumaton jarrujärjestelmä Vaihto ylös [ syttyy vihreänä merkkivalona tai näkyy symbolina ylemmän tason näytöllä tai ylemmän tason yhdistelmänäytöllä varustetussa kuljettajan tietokeskuksessa, kun vaihtaminen ylöspäin on suositeltavaa polttoaineen säästämiseksi. Joissakin versioissa vaihtamista koskeva ilmoitus näkyy kokonaisena ponnahdussivuna kuljettajan tietokeskuksessa. EcoFlex-ajoavustaja Ohjaustehostin c palaa keltaisena.

115 Mittarit ja käyttölaitteet 113 Syttyy, kun ohjaustehostusta on vähennetty Ohjaustehostusta vähennetään järjestelmän ylikuumenemisen vuoksi. Merkkivalo sammuu, kun järjestelmä on jäähtynyt. Stop-start-järjestelmä Syttyy, kun ohjaustehostus on poistettu käytöstä Ohjaustehostusjärjestelmän vika. Käänny korjaamon puoleen. Kaistavahti ) palaa vihreänä tai vilkkuu keltaisena. Palaa vihreänä Järjestelmä on käytössä ja toimintavalmis. Vilkkuu keltaisena Järjestelmä havaitsee tahattoman kaistanvaihdon. Ultraäänipysäköintitutka r palaa keltaisena. Häiriö järjestelmässä tai Häiriö, joka johtuu anturien peittymisestä likaan, jäähän tai lumeen tai Ulkopuolisen ultraäänilähteen aiheuttamat häiriöt. Järjestelmä toimii normaalisti, kun häiriön lähde poistetaan. Korjauta järjestelmän häiriön syy korjaamolla. Ultraäänipysäköintitutka Elektroninen ajovakauden hallintajärjestelmä pois päältä n palaa keltaisena. Järjestelmä on pois toiminnasta. Elektroninen ajovakauden hallintajärjestelmä ja luistonestojärjestelmä b palaa tai vilkkuu keltaisena. Palaa Järjestelmässä on vika. Ajoa voidaan jatkaa. Ajovakavuus voi kuitenkin huonontua ajotien laadusta riippuen. Korjauta häiriön syy korjaamolla. Merkkivalo vilkkuu Järjestelmä on aktiivisesti toiminnassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaattisesti. Elektroninen ajovakauden hallintajärjestelmä 3 171, luistonestojärjestelmä Luistonestojärjestelmä pois päältä k palaa keltaisena. Järjestelmä on pois toiminnasta.

116 114 Mittarit ja käyttölaitteet Hehkutus! palaa keltaisena. Hehkutus on toiminnassa. Se kytkeytyy päälle ainoastaan matalissa lämpötiloissa. Dieselhiukkassuodatin % palaa tai vilkkuu keltaisena. Dieselhiukkassuodatin on puhdistettava. Jatka ajamista kunnes % sammuu. Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle 2000 r/min. Palaa Dieselhiukkassuodatin on täynnä. Käynnistä puhdistusmenettely ensi tilassa. Merkkivalo vilkkuu Suodattimen suurin täyttöaste on saavutettu. Käynnistä puhdistusmenettely välittömästi moottorin vaurioitumisen estämiseksi. Dieselhiukkassuodatin 3 162, Stopstart-järjestelmä Rengaspaineiden valvontajärjestelmä w palaa tai vilkkuu keltaisena. Palaa Rengaspaineiden aleneminen. Pysähdy heti ja tarkasta rengaspaineet. Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia (esim. varapyörä). Merkkivalo palaa jatkuvasti sekunnin kuluttua. Käänny korjaamon puoleen. Moottorin öljynpaine I palaa punaisena. Syttyy, kun sytytysvirta kytketään, ja sammuu pian moottorin käynnistyttyä. Palaa moottorin käydessä Huomio Moottorin voitelu saattaa olla keskeytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät lukkiutuvat. 1. Paina kytkinpoljin pohjaan. 2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N. 3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä muuta liikennettä. 4. Katkaise sytytysvirta.

117 Mittarit ja käyttölaitteet Varoitus Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa moottorin ollessa sammutettuna. Autostop-toiminnon aikana jarrutehostin toimii normaalisti. Älä poista avainta ennen kuin auto on paikallaan, muuten ohjauslukko voi lukkiutua odottamattomasti. Tarkista öljymäärä, ennen kuin käännyt korjaamon puoleen Polttoaine vähissä i palaa tai vilkkuu keltaisena. Palaa Polttoainesäiliössä on liian vähän polttoainetta. Merkkivalo vilkkuu Polttoainevarat on käytetty. Tankkaa välittömästi. Älä aja säiliötä tyhjäksi. Katalysaattori Ilman poisto dieselpolttoainejärjestelmästä Ajonestin d vilkkuu keltaisena. Häiriö ajonestinjärjestelmässä. Moottoria ei voida käynnistää. Alennettu moottorin teho # palaa keltaisena. Moottorin teho on rajoitettu. Käänny korjaamon puoleen. Ulkovalot 8 palaa vihreänä. Ulkovalot ovat päällä Kaukovalot C palaa sinisenä. Palaa kaukovalojen ollessa päällä tai kaukovalovilkun käytön yhteydessä tai kun kaukovalot ja kaukovaloapu tai mukautuvat ajovalot ovat päällä Kaukovaloapu l palaa vihreänä. Kaukovaloapu on käytössä, katso Mukautuvat ajovalot Kääntyvät ajovalot f palaa tai vilkkuu keltaisena. Palaa Häiriö järjestelmässä. Käänny korjaamon puoleen. Merkkivalo vilkkuu Järjestelmä on kytketty symmetrisille lähivaloille. Merkkivalon f vilkkuminen noin 4 sekunnin ajan sytytysvirran kytkemisen jälkeen muistuttaa siitä, että järjestelmä on aktivoitu Automaattinen valojen ohjaus Sumuvalot > palaa vihreänä. Etusumuvalot ovat käytössä

118 116 Mittarit ja käyttölaitteet Takasumuvalo r palaa keltaisena. Takasumuvalo on päällä Alhainen pesunestetaso G palaa keltaisena. Pesunesteen määrä on alhainen. Pesuneste Vakionopeussäädin m syttyy valkoisena tai vihreänä. Syttyy valkoisena Järjestelmä on päällä. Palaa vihreänä Vakionopeussäädin on käytössä. Vakionopeussäädin Mukautuva vakionopeussäädin m syttyy valkoisena tai vihreänä. Syttyy valkoisena Järjestelmä on päällä. Palaa vihreänä Mukautuva vakionopeussäädin on aktiivinen. Mukautuva vakionopeussäädin Auto havaittu edessä A palaa vihreänä. Edessä on havaittu auto samalla kaistalla. Mukautuva vakionopeussäädin 3 178, Etutörmäyksen varoitus Ovi auki h palaa punaisena. Ovi tai takaluukku on auki. Tietonäytöt Kuljettajan tietokeskus Kuljettajan tietokeskus (DIC) sijaitsee mittaristossa nopeusmittarin ja käyntinopeusmittarin välissä. Se on saatavana sekä keskitason, ylemmän tason että ylemmän tason yhdistelmänäyttöä varten. Keskitason näytössä näkyvät seuraavat: matkamittari osamatkamittari joitakin merkkivaloja

119 Mittarit ja käyttölaitteet 117 auton tiedot ajotietokone auton viestit, näytetään koodinumeroina Valikoiden ja toimintojen valinta Valikot ja toiminnot voidaan valita suuntavilkkuvivun painikkeilla. Ylemmän tason näytössä voidaan valita seuraavat päävalikot MENU-painikkeella: Asetukset Ajotietokone Kilpailu Ylemmän tason yhdistelmänäytössä valikkosivuja voidaan valita painamalla painiketta MENU, valikkosymbolit näkyvät näytön ylärivillä: X Asetukset W Ajotietokone s EcoFlex-ajoavustaja C Kilpailu Jotkut näytetyistä toiminnoista ovat erilaisia ajon aikana ja auton ollessa paikallaan, ja jotkut toiminnot ovat käytettävissä vain ajon aikana. Auton räätälöinti Muistiin tallennetut asetukset Paina MENU-painiketta vaihtaaksesi valikoiden välillä tai palataksesi alavalikosta yhden valikkotason ylöspäin.

120 118 Mittarit ja käyttölaitteet Korosta valikkovaihtoehto tai aseta numeroarvo kääntämällä säätöpyörää. Paina SET/CLR-painiketta valitaksesi toiminnon tai vahvistaaksesi viestin. Asetukset Paina MENU-painiketta valitaksesi Asetukset, tai valitse ylemmän tason yhdistelmänäytössä X. Valitse alavalikko kääntämällä säätöpyörää. Vahvista painamalla SET/ CLR-painiketta. Noudata alavalikoissa annettuja ohjeita. Mahdollisia alavalikoita voivat olla versiosta riippuen: Unit (yksikkö): näyttöyksiköt voidaan vaihtaa Tyre pressure (rengaspaine): kaikkien pyörien rengaspaineen tarkistus ajon aikana Remaining Oil Life (moottoriöljyn jäljellä oleva käyttöaika): ilmaisee milloin moottoriöljy ja suodatin on vaihdettava 3 107

121 Mittarit ja käyttölaitteet 119 Speed Warning (nopeusvaroitus): jos ennalta asetettu nopeus ylittyy, kuuluu varoitusääni Traffic Sign Assistant (liikennemerkkien tunnistus): näyttää havaitut liikennemerkit nykyisellä reittiosiolla Following Distance Indication (etäisyyden osoitus edessä olevaan kohteeseen): näyttää etäisyyden edessä ajavaan autoon3 188 Valinta ja näyttö voivat olla erilaisia keskitason, ylemmän tason ja ylemmän tason yhdistelmänäytöissä. Ajotietokone Paina MENU-painiketta valitaksesi Ajotietokone tai valitse W ylemmän tason yhdistelmänäytössä. Valitse alavalikko kääntämällä säätöpyörää. Vahvista painamalla SET/ CLR-painiketta. Osamatkamittari 1 Osamatkamittari 2 Digitaalinen nopeus Osamatkamittari 2 ja digitaalinen nopeus ovat saatavana vain ylemmän tason näytöllä tai ylemmän tason yhdistelmänäytöllä varustetuissa autoissa. Nollaa osamatkamittari painamalla painiketta SET/CLR suuntavilkkuvivussa muutaman sekunnin ajan tai painamalla nollauspainiketta nopeusmittarin ja kuljettajan tietokeskuksen välissä sytytysvirran ollessa kytkettynä. Ajotietokoneella varustetuissa autoissa on käytettävänä enemmän alavalikoita. Valinta ja näyttö voivat olla erilaisia keskitason, ylemmän tason ja ylemmän tason yhdistelmänäytöissä. Ajotietokone ECO-tietovalikko Paina MENU-painiketta valitaksesi s ylemmän tason yhdistelmänäytön yläriviltä. Valitse alavalikko kääntämällä säätöpyörää. Vahvista painamalla SET/ CLR-painiketta.

122 120 Mittarit ja käyttölaitteet Alavalikot ovat: Vaihteenvaihdon ilmaisin: Nykyinen vaihde näkyy nuolen sisällä. Yläpuolella oleva merkki näyttää ylösvaihdon suosituksen polttoaineen säästämiseksi. Eco-hakemistonäyttö: Nykyinen polttoaineenkulutus näkyy segmenttinäytössä. Mukauta ajotyylisi siten, että täytetyt segmentit pysyvät Eco-alueella. Mitä enemmän segmenttejä on täytettynä, sitä suurempi on auton polttoaineenkulutus. Nykyinen kulutusarvo näkyy näytössä samanaikaisesti. Suurkuluttajat: Esillä on laskevassa järjestyksessä luettelo eniten kulutusta lisäävistä mukavuusominaisuuksista, jotka ovat tällä hetkellä käytössä. Näytössä näkyy potentiaalinen polttoainesäästö. Jos jokin sähkönkuluttaja kytketään pois päältä, se poistuu luettelosta ja kulutusarvo päivitetään. Eco-suuntaus: Näyttää keskimääräisen kulutuksen kehityksen 50 km:n ajomatkalla. Täytetyt segmentit näyttävät polttoaineenkulutuksen 5 km:n jaksoissa ja auttavat siten ajamaan taloudellisemmin.

123 Mittarit ja käyttölaitteet 121 Kilpailu Paina MENU-painiketta valitaksesi Kilpailu tai valitse C ylemmän tason yhdistelmänäytössä. Valitse alavalikko kääntämällä säätöpyörää. Vahvista painamalla SET/ CLR-painiketta. Alavalikot ovat: Öljynläm.: Öljyn lämpötilan näyttö. Öljynpai.: Öljynpaineen näyttö. Ahdinpaine: Ahtopaineen näyttö. Kierros ajastin: Kierrosaikojen, huippunopeuden, keskinopeuden ja keskimääräisen ajan näyttö. Noudata alavalikossa annettuja ohjeita. Jääh.neste lämpö.: Jäähdytysnesteen lämpötilan näyttö. Akun jännite: Akkujännitteen näyttö. Kiihdytys: Hetkellisen kiihtyvyyden näyttö kaikkiin suuntiin. Graafinen infonäyttö, värillinen infonäyttö Auton kokoonpanosta riippuen autossa on graafinen tai värillinen infonäyttö. Infonäyttö sijaitsee kojelaudassa Infotainment-järjestelmän yläpuolella. Graafinen infonäyttö Infotainment-järjestelmästä riippuen graafinen infonäyttö on saatavana kahtena versiona.

124 122 Mittarit ja käyttölaitteet Värillinen infonäyttö auton viestit auton räätälöinnin asetukset Näytettävät tiedot ja niiden esitystapa riippuvat ajoneuvon varustelusta ja asetuksista. Valikoiden ja asetusten valinta Valikoihin ja asetuksiin pääsee näytön kautta. Graafinen infonäyttö näyttää: ajan ulkolämpötilan päivämäärän Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän käyttöoppaasta auton räätälöinnin asetukset Värillinen infonäyttö näyttää värillisenä: ajan ulkolämpötilan päivämäärän Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän käyttöoppaasta navigointi, katso kuvaus Infotainment-järjestelmän käyttöoppaasta järjestelmän asetukset Valinnat tehdään: valikoista toimintopainikkeilla ja Infotainmentjärjestelmän monitoimisäätimellä

125 Mittarit ja käyttölaitteet 123 Valinta Infotainment-järjestelmällä Valitse toiminto Infotainment-järjestelmän painikkeiden avulla. Valitun toiminnon valikko tulee näyttöön. Monitoimisäätimellä valitaan jokin kohta ja vahvistetaan valinta. Monitoimisäädin Monitoimisäädin on keskeisin valikoiden ohjainlaite: Käännä Merkitse valikkovalinta Aseta numeerinen arvo tai näytä valikkovalinta Paina (ulompi rengas) Valitse tai aktivoi merkitty valinta Vahvista asetettu arvo Kytke järjestelmän toiminto päälle/ pois BACK-painike Paina painiketta: poistuaksesi valikosta muuttamatta asetuksia palataksesi alavalikosta ylemmälle valikkotasolle poistaa merkkijonon viimeisen merkin Paina painiketta muutaman sekunnin ajan poistaaksesi kaikki kohtaan syötetyt tiedot. Auton räätälöinti Muistiin tallennetut asetukset Älypuhelimen ohjausyksikkö Älypuhelimen ohjausyksikön avulla auton tietoja voidaan käyttää puhelimen kautta WLAN- tai Bluetooth-yhteyden avulla. Näitä tietoja voidaan sitten näyttää ja analysoida älypuhelimessa.

126 124 Mittarit ja käyttölaitteet Auton viestit Viestit näytetään pääosin kuljettajan tietokeskuksessa (DIC), joissakin tapauksissa yhdessä varoituksen ja äänimerkin kanssa. Paina painiketta SET/CLR tai MENU tai käännä säätöpyörää viestin vahvistamiseksi. Auton viestit keskitason näytössä Auton viestit näytetään koodinumeroina. Nro Auton viesti 2 Radiokauko-ohjainta ei ole havaittu, paina kytkinpoljinta käynnistääksesi uudelleen 3 Moottorin jäähdytysneste vähissä 4 Ilmastointi pois päältä 5 Ohjauspyörä on lukittu Nro Auton viesti 6 Paina jarrupoljinta vapauttaaksesi sähkötoimisen seisontajarrun 7 Käännä ohjauspyörää, katkaise sytytysvirta ja kytke se 9 Käännä ohjauspyörää, käynnistä moottori uudelleen 12 Auto ylikuormitettu 13 Kompressori ylikuumentunut 15 Lisäjarruvalo ei toimi 16 Jarruvalot eivät toimi 17 Ajovalojen korkeudensäädön toimintavika 18 Vasen lähivalo ei toimi 19 Oikea sumuvalo ei toimi 20 Oikea lähivalo ei toimi 21 Vasemman sivuvalon vika 22 Oikean sivuvalon vika 23 Peruutusvalo ei toimi 24 Rekisterikilven valo ei toimi 25 Vasen etusuuntavilkku ei toimi

127 Mittarit ja käyttölaitteet 125 Nro Auton viesti 26 Vasen takasuuntavilkku ei toimi 27 Oikea etusuuntavilkku ei toimi 28 Oikea takasuuntavilkku ei toimi 29 Tarkista perävaunun jarruvalo 30 Tarkista perävaunun peruutusvalo 31 Tarkista perävaunun vasen suuntavilkku 32 Tarkista perävaunun oikea suuntavilkku 33 Tarkista perävaunun takasumuvalo 34 Tarkista perävaunun takavalo 35 Vaihda radiokauko-ohjaimen paristo 48 Puhdista kuolleen kulman hälytysjärjestelmä 49 Kaistavahti ei käytettävissä 53 Kiristä kaasukorkki 54 Vettä dieselpolttoaineen suodattimessa Nro Auton viesti 55 Dieselhiukkassuodatin on täynnä Rengaspaineet epätasapainossa etuakselilla 57 Rengaspaineet epätasapainossa taka-akselilla 58 Havaittu renkaat, joissa ei ole TPMS-antureita 59 Avaa ja sulje sitten kuljettajan ikkuna 60 Avaa ja sulje sitten etumatkustajan ikkuna 61 Avaa ja sulje sitten vasen takaikkuna 62 Avaa ja sulje sitten oikea takaikkuna 65 Varkausyritys 66 Huolla murtohälytin 67 Huolla ohjauslukko 68 Huolla ohjaustehostin 69 Huolla jousitusjärjestelmä Nro Auton viesti 70 Huolla korkeudensäätöjärjestelmä 71 Huolla taka-akseli 74 Huolla AFL 75 Huolla ilmastointilaite 76 Huolla kuolleen kulman hälytysjärjestelmä 77 Huolla kaistavahti 79 Lisää moottoriöljyä 81 Huolla vaihteisto 82 Vaihda moottoriöljy pian 83 Huolla sopeutuva vakionopeussäädin 84 Moottorin teho on alentunut 94 Vaihda P-asentoon ennen poistumista 95 Huolla turvatyyny 128 Konepelti auki 134 Pysäköintitutkan vika, puhdista puskuri 136 Huolla pysäköintitutka

128 126 Mittarit ja käyttölaitteet Nro Auton viesti 145 Tarkista lasinpesunesteen määrä 174 Akun virta vähissä 258 Pysäköintitutka pois päältä Auton viestit ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä Auton viestit näytetään tekstinä. Noudata viesteissä annettuja ohjeita. Järjestelmä näyttää viestejä seuraavista aiheista: Nestemääriä Murtohälytin Jarrut Vetojärjestelmät Ajojärjestelmät Vakionopeussäädin Esteiden havaitsemisjärjestelmät Valaistus, polttimon vaihto Pyyhin-/pesulaitejärjestelmä Ovet, ikkunat Radiokauko-ohjaimella Turvavyöt Turvatyynyjärjestelmät Moottori ja vaihteisto Rengaspaine Dieselmoottorin hiukkassuodatin Akku Auton viestit värillisessä infonäytössä Jotkut tärkeät viestit näkyvät lisäksi värillisessä infonäytössä. Paina monitoimisäädintä vahvistaaksesi viestin. Jotkut viestit näkyvät vain muutaman sekunnin ajan. Varoitusäänet Moottorin käynnistämisen yhteydessä tai ajon aikana Vain yksi varoitusääni kuuluu kerrallaan. Kiinnittämättömien turvavöiden varoitusäänellä on etusija suhteessa kaikkiin muihin varoitusääniin. Jos turvavyötä ei ole kiinnitetty. Jos jokin ovi tai takaluukku ei ole kunnolla kiinni liikkeelle lähdettäessä. Jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä. Jos ohjelmoitu nopeus ylitetään. Jos kuljettajan tietokeskukseen ilmestyy varoitusviesti tai-koodi.

129 Mittarit ja käyttölaitteet 127 Jos pysäköintitutka havaitsee esteen. Jos tapahtuu tarkoittamaton kaistanvaihto. Jos peruutusvaihde on kytketty ja takakuljetusteline ojennettu. Jos dieselhiukkassuodattimen maksimitaso on saavutettu. Kun auto pysäköidään ja/tai kuljettajan ovi avataan Virta-avaimen ollessa virtalukossa. Ulkovalojen palaessa. Autostopin aikana Jos kuljettajan ovi avataan. Pariston jännite Kun akkujännite on alhainen, varoitusviesti tai varoitus code 174 tulee näkyviin kuljettajan tietokeskuksessa. 1. Sammuta heti sähköä kuluttavat laitteet, joita ei tarvita turvallista ajoa varten, kuten istuinlämmitys, takaikkunan lämmitys ja muut tärkeimmät sähkön kuluttajat. 2. Lataa akkua ajamalla jatkuvasti hetken aikaa tai käyttämällä latauslaitetta. Varoitusviesti tai varoituskoodi poistuu näytöstä, kun moottori on käynnistetty kaksi kertaa peräkkäin ilman jännitteen alenemista. Jos akkua ei voi ladata, anna korjaamon etsiä korjata vika. Ajotietokone Valikot ja toiminnot voidaan valita suuntavilkkuvivun painikkeilla Paina MENU-painiketta valitaksesi Ajotietokone tai valitse W ylemmän tason yhdistelmänäytössä.

130 128 Mittarit ja käyttölaitteet Ajotietokone ylemmän tason näytössä Valitse jokin alavalikoista kääntämällä säätöpyörää: Osamatkamittari 1 Osamatkamittari 2 Toimintasäde Keskikulutus Hetkellinen kulutus Keskinopeus Digitaalinen nopeus Liikennemerkkiapu Kohdeopastus Ajotietokone ylemmän tason yhdistelmänäytössä Valitse alavalikoita kääntämällä säätöpyörää: Osamatkamittari 1 Keskikulutus 1 Keskinopeus 1 Osamatkamittari 2 Keskikulutus 2 Keskinopeus 2

131 Mittarit ja käyttölaitteet 129 Digitaalinen nopeus Toimintasäde Hetkellinen kulutus Kohdeopastus Ajotietokone 1 ja 2 Kummankin ajotietokoneen tiedot voidaan nollata erikseen matkamittarin, keskikulutuksen ja keskinopeuden osalta painamalla painiketta SET/CLR, näin on mahdollista näyttää kuljettajakohtaisia ajotietoja. Osamatkamittari Osamatkamittari näyttää edellisen nollauksen jälkeen tallennetun matkan. Osamatkamittari laskee etäisyyden enintään 2000 km:iin saakka ja aloittaa sitten nollasta. Nollaa painamalla muutama sekunti SET/CLR-painiketta. Toimintasäde Toimintasäde lasketaan säiliössä olevan hetkellisen polttoainemäärän ja hetkellisen kulutuksen perusteella. Näyttö perustuu keskiarvoihin. Tankkauksen jälkeen toimintasäde päivittyy hetken kuluttua automaattisesti. Jos säiliössä on vähän polttoainetta, näyttöön tulee viesti ylemmän tason näytöllä tai ylemmän tason yhdistelmänäytöllä varustetuissa autoissa. Kun auto on tankattava välittömästi, keskitason ja ylemmän tason näytöllä tai ylemmän tason yhdistelmänäytöllä varustetuissa autoissa näkyy varoituskoodi tai varoitusviesti. Lisäksi polttoainemittarin merkkivalo i palaa tai vilkkuu Keskikulutus Keskikulutuksen näyttö. Mittaus voidaan nollata milloin tahansa ja aloittaa alusta oletusarvosta. Nollaa painamalla muutama sekunti SET/CLR-painiketta. Hetkellinen kulutus Hetkellisen kulutuksen näyttö.

132 130 Mittarit ja käyttölaitteet Keskinopeus Keskinopeuden näyttö. Mittaus voidaan käynnistää uudelleen milloin tahansa. Nollaa painamalla muutama sekunti SET/CLR-painiketta. Digitaalinen nopeus Hetkellisen nopeuden digitaalinen näyttö. Liikennemerkkiapu Näyttää havaitut liikennemerkit nykyisen reittiosuuden varrella Kohdeopastus Värillisen infonäytön navigointitietojen lisäksi reittiopastus näytetään kuljettajan tietokeskuksessa. Auton räätälöinti Auton toimintoja voidaan personoida muuttamalla infonäytön asetuksia. Jotkut eri kuljettajien henkilökohtaisista asetuksista voidaan tallentaa yksilöllisesti kuhunkin auton avaimeen. Muistiin tallennetut asetukset Auton varustelusta ja maakohtaisista määräyksistä riippuen jotkut alla olevista toiminnoista eivät ehkä ole käytettävissä. Jotkut toiminnot ovat näkyvissä tai aktiivisia vain moottorin käydessä. Henkilökohtaiset asetukset graafisessa infonäytössä Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön.

133 Mittarit ja käyttölaitteet 131 Seuraavat asetukset voidaan valita kiertämällä ja painamalla monitoimisäädintä: Urheilutilan asetukset Kielet (Languages) Aika Päiväys Radioasetukset Puhelinasetukset Ajoneuvoasetukset Vastaavissa alavalikoissa voidaan muuttaa seuraavia asetuksia: Urheilutilan asetukset Kuljettaja voi valita toiminnot, jotka aktivoidaan Sport-tilassa Urheilullinen ripustus: Vaimennus muuttuu jäykemmäksi. Urheilul. voimansiirron suorituskyky: Kaasupolkimen ja vaihteensiirron toiminta muuttuu paremmin reagoivaksi. Urheilullinen ohjaus: Ohjausta tehostetaan vähemmän. Vaihda päämittariston taustavaloa: Mittariston valaistuksen värin vaihtaminen. Kielet (Languages) Halutun kielen valinta. Aika Päiväys Katso Kello Radioasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-järjestelmän käyttöoppaasta. Puhelinasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-järjestelmän käyttöoppaasta. Ajoneuvoasetukset Ilmastoinnin ja ilman laatu Autom. tuulettimen nopeus: Muuttaa puhaltimen ohjausta. Muutettu asetus on käytössä sen jälkeen, kun sytytysvirta kytketään pois ja uudelleen päälle. Ilmastointi: Jäähdytysjärjestelmän päälle- tai poiskytkentä aina sytytysvirran kytkemisen yhteydessä tai viimeksi valitun asetuksen käyttö. Autom. takalasin huurteenp.: Automaattisen takalasin lämmityksen käyttöönotto.

134 132 Mittarit ja käyttölaitteet Mukavuusasetukset Äänimerkin voimakkuus: Varoitusäänien äänenvoimakkuuden muuttaminen. Kuljettajan aset. personointi: Räätälöintitoiminnon käyttöönotto tai käytöstä poistaminen. Auton takal. pyyh. taaksep.: Takalasinpyyhkimen automaattisen käynnistyksen käyttöönotto tai käytöstä poistaminen kytkettäessä peruutusvaihde. Pysäköintiapu/törmäystunnistin Pysäköintiavustaja: Ultraäänipysäköintitutkan käyttöönotto tai poistaminen käytöstä. Törmäyksen valmistelu: Mukautuvan vakionopeussäätimen, etutörmäyksen varoituksen ja törmäystä edeltävän jarrutustoiminnon asetusten muuttaminen tai aktivointi/ passivointi. Kuolleen sivukulman hälytys: Kuolleen kulman varoitusjärjestelmän asetusten muuttaminen. Lähestymisvalot Kesto ajoneuvosta poist.: Poistumisvalaistuksen käyttöönotto tai poistaminen käytöstä ja sen keston muuttaminen. Lähestymisvalojen aktivointi: Lähestymisvalojen käyttöönotto tai poistaminen käytöstä. Ovien keskuslukitus Ovien keskuslukitus: Ovien lukituksen automaattisen avauksen käyttöönotto tai poistaminen käytöstä sytytysvirran katkaisun jälkeen. Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä liikkeellelähdön jälkeen. Estä avoimen oven lukitus: Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä jonkin oven ollessa auki. Ovien viiv. keskuslukitus: Viivästetyn ovien lukituksen käyttöönotto tai poistaminen käytöstä. Etälukitus, avaus, käynnistys Kaukoavauksen ilmaisin: Varoitusvilkkujen välähtämisen käyttöönotto tai käytöstä poistaminen lukituksen avauksen yhteydessä. Ovien avaus kauko-ohj.: Konfiguraation muuttaminen siten, että joko vain kuljettajan oven tai koko auton lukitus avautuu. Ovien autom. uudelleenluk.: Automaattisen uudelleenlukituksen käyttöönotto tai käytöstä poistaminen lukituksen avauksen jälkeen, kun ovia ei avata. Palauta tehdasasetukset Palauta tehdasasetukset: Kaikkien toimintojen palautus lähtöasetuksiin.

135 Mittarit ja käyttölaitteet 133 Henkilökohtaiset asetukset värillisessä infonäytössä Paina CONFIG-painiketta. Valikko Asetukset avautuu näyttöön. Seuraavat asetukset voidaan valita kiertämällä ja painamalla monitoimisäädintä: Sport Mode -asetukset Kielet Aika & päivämäärä Radioasetukset Puhelinasetukset Navigointiasetukset Ajoneuvoasetukset Näytön asetukset Vastaavissa alavalikoissa voidaan muuttaa seuraavia asetuksia: Sport Mode -asetukset Kuljettaja voi valita toiminnot, jotka aktivoidaan Sport-tilassa Urheilullinen alusta: Vaimennus muuttuu jäykemmäksi. Urheilullinen moottoriteho: Kaasupolkimen ja vaihteensiirron toiminta muuttuu paremmin reagoivaksi. Urheilullinen ohjaus: Ohjausta tehostetaan vähemmän. Kojetaulun valaistuksen värinvaihto: Mittariston valaistuksen värin vaihtaminen. Kielet Halutun kielen valinta. Aika & päivämäärä Katso Kello Radioasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-järjestelmän käyttöoppaasta.

136 134 Mittarit ja käyttölaitteet Puhelinasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-järjestelmän käyttöoppaasta. Navigointiasetukset Katso Infotainment-järjestelmän kuvaus Infotainment-järjestelmän käyttöoppaasta. Ajoneuvoasetukset Ilmastointi ja ilmanlaatu Tuulettimen ohjaus: Muuttaa puhaltimen ohjausta. Muutettu asetus on käytössä sen jälkeen, kun sytytysvirta kytketään pois ja uudelleen päälle. Ilmastointilaite: Jäähdytysjärjestelmän päälle- tai poiskytkentä aina sytytysvirran kytkemisen yhteydessä tai viimeksi valitun asetuksen käyttö. Autom. takalasin lämmitys: Automaattisen takalasin lämmityksen käyttöönotto. Mukavuustoiminnot Merkkiäänten äänenvoimakkuus: Varoitusäänien äänenvoimakkuuden muuttaminen. Autom. takalasinpyyh. peruutuks.: Takalasinpyyhkimen automaattisen käynnistyksen käyttöönotto tai käytöstä poistaminen kytkettäessä peruutusvaihde. Pysäköintiapu/törmäyksenesto Pysäköintiapu: Ultraäänipysäköintitutkan käyttöönotto tai poistaminen käytöstä. Törmäyksen valmistelu: Mukautuvan vakionopeussäätimen, etutörmäyksen varoituksen ja törmäystä edeltävän jarrutustoiminnon asetusten muuttaminen tai aktivointi/ passivointi. Hälytys - kuollut kulma: Kuolleen kulman varoitusjärjestelmän asetusten muuttaminen. Kulkutien valaistus Kesto ajoneuvosta poistuttaessa: Poistumisvalaistuksen käyttöönotto tai poistaminen käytöstä ja sen keston muuttaminen. Ajoneuvon paikannusvalot: Lähestymisvalojen käyttöönotto tai poistaminen käytöstä.

137 Mittarit ja käyttölaitteet 135 Oven elektr. lukitus Oven automaattinen lukitus: Ovien lukituksen automaattisen avauksen käyttöönotto tai poistaminen käytöstä sytytysvirran katkaisun jälkeen. Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä liikkeellelähdön jälkeen. Estä avoimen oven lukitus: Ovien automaattisen lukituksen käyttöönotto tai poistaminen käytöstä jonkin oven ollessa auki. Etälukitus / -avaus / -käynnistys Ilmoitus kaukosäätimellä avauksesta: Varoitusvilkkujen välähtämisen käyttöönotto tai käytöstä poistaminen lukituksen avauksen yhteydessä. Oven avaus kaukos.: Konfiguraation muuttaminen siten, että joko vain kuljettajan oven tai koko auton lukitus avautuu. Oven autom. uud.lukitus kaukosäätimellä: Automaattisen uudelleenlukituksen käyttöönotto tai käytöstä poistaminen lukituksen avauksen jälkeen, kun ovia ei avata. Tehtaan asetuksien palauttaminen Tehtaan asetuksien palauttaminen: Kaikkien toimintojen palautus lähtöasetuksiin. Näytön asetukset Valittavissa olevat näyttöasetukset: Päivätila: Optimointi päivävalaistukseen. Yötila: Optimointi pimeisiin olosuhteisiin. Automaattinen: Näytön tila vaihtuu, kun auton valot kytketään päälle/ pois. Peruutuskamera: Takakameran asetusten muuttaminen. Valokuvakehys: Katso Infotainment-järjestelmän kuvaus Infotainment-käyttöoppaasta.

138 136 Valaistus Valaistus Ulkovalot Sisävalot Valaistusominaisuudet Ulkovalot Valokytkin Valokytkin valoautomatiikalla Kierrä ajovalokytkintä: 7 = Valot pois 8 = Sivuvalot 9 = Lähivalot Merkkivalo Kierrä ajovalokytkintä: AUTO = Valoautomatiikka: lähivalot kytkeytyvät päälle ja pois automaattisesti ulkovalaistusolosuhteista riippuen. m = Valoautomatiikan kytkeminen päälle tai pois. Kytkin palaa asentoon AUTO. 8 = Sivuvalot 9 = Lähivalot

139 Valaistus 137 Kuljettajan tietokeskuksessa ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä näytetään senhetkinen kulloinenkin tila. Kun sytytysvirta kytketään, valoautomatiikka on aktiivinen. Kun lähivalot ovat päällä, 8 palaa. Merkkivalo Takavalot Takavalot syttyvät yhdessä lähi/kaukovalojen ja sivuvalojen kanssa. Valoautomatiikka Kun valoautomatiikka on kytketty päälle ja moottori on käynnissä, järjestelmä vaihtaa päiväajovalojen ja tavallisten ajovalojen välillä automaattisesti ulkovalon määrästä ja sadetunnistinjärjestelmän antamista tiedoista riippuen. Päiväajovalot Päiväajovalot parantavat auton erottumista päivänvalossa. Automaattisten ajovalojen aktivointi Huonoissa valaistusolosuhteissa ajovalot kytkeytyvät päälle. Lisäksi ajovalot sytytetään, jos tuulilasinpyyhkimet ovat pyyhkäisseet useamman kerran. Tunnelin tunnistus Ajettaessa tunneliin ajovalot kytkeytyvät päälle ilman viivettä. Mukautuvat ajovalot Kaukovalot Vaihda lähivaloilta kaukovaloille painamalla vipua. Vaihda lähivaloille painamalla vipua uudelleen tai vetämällä. Kaukovaloapu Tämä toiminto sallii kaukovalojen käytön pääajovaloina yöllä ja ajonopeuden ollessa yli 40 km/h. Se vaihtaa lähivaloille, kun: tunnistin havaitsee vastaantulevien tai edellä ajavien autojen valot auton nopeus on alle 20 km/h

140 138 Valaistus on sumuista tai lumista ajetaan taajamissa Jos esteitä ei havaita, järjestelmä vaihtaa takaisin kaukovaloille. Aktivointi Kaukovaloapu aktivoidaan painamalla suuntavilkkuvipua kahdesti auton nopeuden ollessa yli 40 km/h. Vihreä merkkivalo l palaa jatkuvasti, kun apujärjestelmä aktivoidaan, sininen 7 syttyy, kun kaukovalot ovat käytössä. Merkkivalo l Poiskytkentä Paina suuntavilkkuvipua kerran. Se kytkeytyy pois käytöstä myös, kun etusumuvalot kytketään päälle. Jos kaukovalovilkku aktivoidaan kaukovalojen ollessa päällä, kaukovaloapu aktivoituu. Jos kaukovalovilkku aktivoidaan kaukovalojen ollessa poissa päältä, kaukovaloapu pysyy aktivoituna. Kaukovaloavun viimeisin asetus pysyy käytössä, kun sytytysvirta kytketään uudelleen. Kaukovalovilkku Kaukovalovilkkua käytetään vetämällä vipua. Ajovalojen kantaman säätö Ajovalojen kantaman säätö käsin Ajovalojen kantaman sovittaminen auton kuormitukseen häikäistymisen estämiseksi: käännä säätöpyörä? oikeaan asentoon. 0 = matkustajat etuistuimilla 1 = matkustajat kaikilla istuimilla 2 = matkustajat kaikilla istuimilla ja täysi tavaratila 3 = kuljettaja istuimellaan ja täysi tavaratila

141 Valaistus 139 Dynaaminen automaattinen ajovalojen korkeussäätö Ajovalot ajettaessa ulkomailla Epäsymmetriset ajovalot valaisevat tien oikeaa reunaa kauemmaksi kuin vasenta. Maissa, joissa on vasemmanpuoleinen liikenne, ajovalot on säädettävä vastaantulevan liikenteen häikäistymisen estämiseksi. Halogeenivaloilla varustetut autot Ajovaloja ei tarvitse säätää. Ksenonvaloilla varustetut autot 1. Avain virtalukossa. 2. Vedä suuntavilkkuvipua ja pidä sitä vedettynä (kaukovalovilkku). 3. Kytke sytytysvirta. 4. Noin 5 sekunnin kuluttua merkkivalo f alkaa vilkkua ja kuuluu äänimerkki. Merkkivalo f Aina kun sytytysvirta kytketään, f vilkkuu muistutuksena n. 4 sekuntia. Poista käytöstä samalla menettelytavalla kuin yllä on kuvattu. f ei vilku, kun toiminto poistetaan käytöstä. Mukautuvat ajovalot Mukautuvat ajovalot ovat saatavina vain bi-ksenon-ajovalojen yhteydessä. Valojen kantama, jakautuminen ja voimakkuus muuttuvat valaistusolosuhteiden, sään ja tien tyypin mukaan. Kun valokatkaisin on asennossa AUTO, kaikki valaistustoiminnot ovat käytettävissä. Seuraavat toiminnot ovat myös käytettävissä valokytkimen ollessa asennossa 9: Dynaamiset kaarrevalot Kaarrevalo Peruutustoiminto Dynaaminen automaattinen ajovalojen korkeussäätö

142 140 Valaistus Pihakatuvalot Aktivoituvat automaattisesti alhaisella, enintään noin 30 km/h:n ajonopeudella. Valokeila kääntyy 8 kulmassa tien reunaa kohti. Kaupunkivalot Aktivoituvat automaattisesti ajonopeusalueella n km/h ja kun valotunnistin havaitsee katuvaloja. Valon jakaminen laajemmalle vähentää valojen kantamaa. Maaseutuvalot Aktivoituvat automaattisesti ajonopeusalueella n km/h. Valokeila ja kirkkaus ovat erilaiset vasemmalla ja oikealla puolella. Moottoritievalot Aktivoituvat automaattisesti yli n. 115 km/h nopeuksilla, kun ohjauspyörää käännetään hyvin vähän. Ne kytkeytyvät päälle viiveellä tai suoraan, kun nopeutta kiihdytetään voimakkaasti. Valokeila on pitempi ja kirkkaampi. Huonon sään valot Aktivoituvat automaattisesti n. 70 km/h nopeuteen asti, kun sadetunnistin havaitsee kosteutta tai pyyhkimet toimivat jatkuvasti. Valon kantamaa, jakautumista ja voimakkuutta säädetään näkyvyydestä riippuen. Dynaamiset kaarrevalot Valokeila kääntyy ohjauspyörän kulman ja nopeuden mukaan parantaen valaistusta kaarteissa. Merkkivalo f Kulmavalot Tiukoissa mutkissa tai käännyttäessä kytkeytyy, ohjauskulmasta tai suuntavilkusta riippuen, päälle vasen tai oikea lisävalo, joka valaisee tietä oikeassa kulmassa ajosuuntaan nähden. Se on aktivoituna enintään 40 km/h nopeuteen asti. Merkkivalo f Peruutustoiminto Jos ajovalot ovat päällä ja peruutusvaihde kytketään, molemmat kulmavalot kytkeytyvät päälle. Ne palavat vielä 20 sekuntia peruutusvaihteen poiskytkemisen jälkeen tai kunnes eteenpäinajovaihteella ajetaan nopeammin kuin 17 km/h. Kaukovaloapu Tämä toiminto sallii kaukovalojen käytön pääajovaloina yöllä ja ajonopeuden ollessa yli 40 km/h. Se vaihtaa lähivaloille, kun: tuulilasin kamera havaitsee vastaantulevien tai edellä ajavien autojen valot auton nopeus on alle 20 km/h

143 Valaistus 141 on sumuista tai lumista ajetaan taajamissa Jos esteitä ei havaita, järjestelmä vaihtaa takaisin kaukovaloille. Aktivointi Kaukovaloapu aktivoidaan painamalla suuntavilkkuvipua kahdesti auton nopeuden ollessa yli 40 km/h. Vihreä merkkivalo l palaa jatkuvasti, kun apujärjestelmä aktivoidaan, sininen 7 syttyy, kun kaukovalot ovat käytössä. Merkkivalo l Poiskytkentä Paina suuntavilkkuvipua kerran. Se kytkeytyy pois käytöstä myös, kun etusumuvalot kytketään päälle. Jos kaukovalovilkku aktivoidaan kaukovalojen ollessa päällä, kaukovaloapu aktivoituu. Jos kaukovalovilkku aktivoidaan kaukovalojen ollessa poissa päältä, kaukovaloapu pysyy aktivoituna. Kaukovaloapu on aina aktiivinen sytytysvirran kytkemisen jälkeen. Älykäs ajovalojen kantaman säätötoiminto automaattisella kaukovalojen aktivoinnilla Älykäs ajovalojen kantaman säätötoiminto käyttää bi-ksenonajovalojen ominaisuuksia pidentääkseen lähivalojen kantamaa enintään 400 metriin ja aktivoi lisäksi kaukovalot automaattisesti häikäisemättä tai häiritsemättä vastaantulevaa tai edellä ajavaa liikennettä. Kaukovalot kytketään pois päältä ja lähivalojen kantama säädetään häikäisyn poistavaksi, kun tuulilasin etukamera havaitsee seuraavat rajoitukset: edellä ajava auto havaitaan, vastaantuleva auto havaitaan, saavutaan kaupunkialueelle, on sumuista tai sataa lunta. Jos esteitä ei havaita, järjestelmä vaihtaa takaisin kaukovaloille. Kun järjestelmä on aktiivinen, etukamera valvoo auton edessä olevaa aluetta ja varmistaa optimaalisen valonjakauman kuljettajan näkökyvyn maksimoimiseksi lähes kaikissa olosuhteissa. Älykäs ajovalojen kantaman säätötoiminto automaattisella kaukovalojen aktivoinnilla pienentää näin eroa tavallisten lähi- ja kaukovalojen välillä ilman merkittäviä valojen kantaman, jakauman ja kirkkauden muutoksia.

144 142 Valaistus Aktivointi Vihreä merkkivalo l palaa jatkuvasti, kun toiminto on aktivoituna, sininen 7 syttyy, kun kaukovalot kytkeytyvät automaattisesti päälle. Erityinen topografinen arviointitoiminto havaitsee edellä ajavat autot mäissä tai kaltevilla pinnoilla tunnistamalla edessä liikkuvat takavalot. Järjestelmä säätää valojen korkeutta varmistaen edellä olevan tien optimaalisen valaistuksen ilman häikäisyä. Älykäs ajovalojen kantaman säätötoiminto ja automaattinen kaukovalojen aktivointi kytketään päälle painamalla suuntavilkkuvipua kahdesti. Ne voidaan kytkeä päälle sytytysvirran ollessa kytkettynä. Automaattinen kaukovalojen aktivointi on toiminnassa yli 40 km/h nopeuksilla ja se kytkeytyy pois päältä alle 20 km/h:n nopeudessa. Älykäs ajovalojen kantaman säätötoiminto on toiminnassa yli 55 km/h nopeuksilla. Poiskytkentä Paina suuntavilkkuvipua kerran. Se kytkeytyy pois käytöstä myös, kun etusumuvalot kytketään päälle. Dynaaminen automaattinen ajovalojen korkeussäätö Jotta vastaantuleva liikenne ei häikäisty, ajovalojen korkeutta säädetään automaattisesti etu- ja takaakselilta mitattujen kallistustietojen, kiihdytyksen tai hidastuksen sekä ajonopeuden perusteella.

145 Valaistus 143 Vika mukautuvien ajovalojen järjestelmässä Kun järjestelmä havaitsee vian mukautuvissa ajovaloissa, se siirtyy esiohjelmoituun asentoon välttääkseen häikäisemästä vastaantulevaa liikennettä. Jos tämä ei ole mahdollista, viallinen ajovalo kytketään automaattisesti pois päältä. Joka tapauksessa yksi ajovalo palaa edelleen. Kuljettajan tietokeskuksessa näytetään varoitus. Varoitusvilkut Turvatyynyn täyttyessä onnettomuustilanteessa varoitusvilkut aktivoituvat automaattisesti. Suunta- ja kaistanvaihtovilkut Jos vipu siirretään vastuksen ohi, suuntavilkku kytkeytyy kestotoimintaan. Ohjauspyörän palautuessa suuntavilkku kytkeytyy automaattisesti pois päältä. Vilkkuminen kolme kertaa esim. kaistaa vaihdettaessa: paina vipu tuntuvaan vastukseen asti ja vapauta se. Kun perävaunu on kytketty, suuntavilkut vilkkuvat kuusi kertaa, kun painat vipua vastukseen asti ja sitten vapautat vivun. Pidempikestoista suuntavilkutusta varten paina vipua tuntuvan vastuksen yli. Kytke suuntavilkku käsin pois päältä siirtämällä vipu alkuperäiseen asentoonsa. Siirrä vipua ylöspäin Siirrä vipua alaspäin = Oikea suuntavilkku = Vasen suuntavilkku Käyttö painikkeella.

146 144 Valaistus Etusumuvalot Takasumuvalot Seisontavalot Käyttö painikkeella >. Valokytkin asennossa AUTO: etusumuvalojen sytyttäminen kytkee ajovalot automaattisesti päälle. Käyttö painikkeella r. Valokytkin asennossa AUTO: takasumuvalon sytyttäminen kytkee ajovalot automaattisesti päälle. Valokytkin asennossa 8: takasumuvalo voidaan kytkeä päälle vain etusumuvalojen kanssa. Auton takasumuvalot kytkeytyvät pois käytöstä perävaunua vedettäessä. Pysäköitäessä auto voidaan kytkeä toisen puolen seisontavalo: 1. Katkaise sytytysvirta. 2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan (vasen pysäköintivalo) asentoon. Vahvistuksena kuuluu äänimerkki ja kytkeytyy päälle ko. suunnan suuntavalon merkkivalo.

147 Valaistus 145 Peruutusvalot Peruutusvalot palavat, kun sytytysvirta on kytketty ja peruutusvaihde valittu. Huurtuneet lamppujen suojukset Valokotelon sisäpinta voi huurtua lyhyeksi ajaksi epäsuotuisessa kylmänkosteassa säässä, kovalla sateella ja auton pesun jälkeen. Kosteus haihtuu hetken päästä itsestään. Voit auttaa haihtumista kytkemällä valot päälle. Sisävalot Kojelaudan valaistuksen säätö Autoissa, joissa on valoanturi, kirkkautta voidaan säätää ainoastaan, kun ulkovalot ovat päällä ja valoanturi havaitsee yöolosuhteet. Sisävalot Etu- ja takasisävalot syttyvät sisään ja ulos astuttaessa automaattisesti ja sammuvat viivästetysti. Huomautus Turvatyynyjen täyttyessä onnettomuustilanteessa sisävalot syttyvät automaattisesti. Etumainen sisävalo Seuraavien valojen kirkkautta voidaan säätää ulkovalojen palaessa: Kojelaudan valaistus Infonäyttö Valaistut kytkimet ja käyttölaitteet. Käännä säätöpyörää A ja pidä paikallaan, kunnes kirkkaus on haluamallasi tasolla.

148 146 Valaistus Keinukytkimen käyttö: w paina u = päälle. paina v = pois. = automaattinen päälleja poiskytkentä. Sisävalo panoraamakatossa Takasisävalot Lukuvalot Vasen ja oikea valo voidaan kytkeä erikseen. Keinukytkimien käyttö: keskiasento = automaattinen päälle- ja poiskytkentä. paina I = päälle. paina 0 = pois. Palaa yhdessä etusisävalon kanssa keinukytkimen asennosta riippuen. Paina s tai t kytkeäksesi valon päälle käsin. Käytetään painikkeilla s ja t etu- ja takasisävaloissa. Häikäisysuojien valot Palavat, kun suojus avataan.

149 Valaistus 147 Valaistusominaisuudet Keskikonsolin valaistus Sisävaloihin yhdistetty kohdevalo syttyy, kun ajovalot kytketään päälle. Sisääntulovalot Tervetuliaisvalot Seuraavat valot syttyvät hetkeksi, kun auton lukitus avataan kauko-ohjaimella: ajovalot, takavalot, peruutusvalot, rekisterikilven valot, kojelaudan valot, sisävalot, ovien ja konsolin valot, lätäkkövalot. Jotkut toiminnot toimivat vain pimeällä ja auttavat auton paikallistamisessa. Valot sammuvat heti, kun virta-avain käännetään asentoon Tämän toiminnon päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta Myös seuraavat valot syttyvät, kun kuljettajan ovi avataan: kaikki käyttökytkimet Kuljettajan tietokeskus ovitaskujen valot konsolin valot. Poistumisvalot Seuraavat valot syttyvät, jos avain poistetaan virtalukosta: Sisävalot Kojelaudan valo (vain pimeällä) Ovien ja konsolin valot Lätäkkövalot Ne sammuvat automaattisesti viiveen jälkeen ja syttyvät uudelleen, jos kuljettajan ovi avataan. Ajovalot, takavalot, peruutusvalot ja rekisterikilven valot valaisevat ympäröivää aluetta säädettävän pituisen ajan autosta poistumisen jälkeen. Päällekytkentä 1. Katkaise sytytysvirta. 2. Poista virta-avain lukosta. 3. Avaa kuljettajan ovi. 4. Vedä suuntavilkkuvivusta. 5. Sulje kuljettajan ovi. Jos kuljettajan ovea ei suljeta, valot sammuvat kahden minuutin kuluttua.

150 148 Valaistus Jos suuntavalovivusta vedetään kuljettajan oven ollessa auki, poistumisvalot sammuvat heti. Tämän toiminnon aktivointia, käytöstä poistamista ja kestoa voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Asetukset voidaan tallentaa käytettävän avaimen osalta Toisessa vaiheessa kuljettajan tietokeskuksessa näytetään viesti, joka vahvistaa akun purkautumisen eston aktivoinnin. Sähkövalojen poiskytkentä Jotta akku ei purkaudu, kun sytytysvirta on katkaistu, jotkut sisävalot sammutetaan automaattisesti jonkin ajan kuluttua. Akun purkautumisen esto Akun lataustason toiminto Toiminto takaa akun pisimmän mahdollisen käyttöiän säädettävällä antoteholla varustetun laturin ja optimoidun tehonjaon ansiosta. Jotta akku ei purkaudu ajettaessa, seuraavien järjestelmien toimintaa vähennetään automaattisesti kahdessa vaiheessa, kunnes ne kytketään pois päältä: Lisälämmitin Takalasin ja peilien lämmitys Istuinlämmitys Puhallin

151 Ilmastointi 149 Ilmastointi Ilmastointijärjestelmät Tuuletussuulakkeet Ylläpito Ilmastointijärjestelmät Lämmitys- ja tuuletusjärjestelmä Säätimet seuraaville: Lämpötila Ilman suuntaus Puhaltimen nopeus Kuivaus ja sulatus Takalasin lämmitin Ü Lämpötila Punainen = lämmintä Sininen = kylmää Lämmitysteho on täysin käytettävissä vasta moottorin ollessa normaalissa käyntilämpötilassaan. Ilman suuntaus s = tuulilasiin ja etusivuikkunoihin M = pään korkeudelle säädettävien tuuletussuulakkeiden kautta K = jalkatilaan Kaikki yhdistelmät ovat mahdollisia. Puhaltimen nopeus Säädä ilman virtausta kytkemällä puhallin haluamallesi nopeudelle. Kuivaus ja sulatus Paina painiketta V: puhallin kytkeytyy automaattisesti suuremmalle nopeudelle, ilma suunnataan tuulilasille. Aseta lämpötila korkeimmilleen. Kytke takalasin lämmitin Ü toimintaan. Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.

152 150 Ilmastointi Ilmastointilaite Lämmitys- ja tuuletusjärjestelmän lisäksi ilmastointilaitteessa on säätimet seuraavia toimintoja varten: n = Jäähdytys 4 = Sisäkierto Istuinlämmitys ß 3 44, Lämmitettävä ohjauspyörä * Jäähdytys n Käytetään painikkeella n ja on toiminnassa vain moottorin käydessä ja puhaltimen ollessa toiminnassa. Ilmastointilaite jäähdyttää ja kuivaa ilmaa heti, kun ulkolämpötila on hieman jäätymispisteen yläpuolella. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. Kun jäähdytystä tai kuivausta ei haluta, jäähdytys on kytkettävä pois polttoaineen säästämiseksi. Kun jäähdytys on kytketty pois, lämmityksen ja ilmastoinnin ohjausjärjestelmä ei pyydä käynnistämään moottoria uudestaan Autostop-toiminnon aikana. Sisäkierto 4 Käyttö painikkeella 4. 9 Varoitus Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua sisäpuolelta. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille. Lämpimissä ja hyvin kosteissa ilmasto-olosuhteissa tuulilasi voi huurustua ulkopuolelta, kun siihen suunnataan kylmää ilmaa. Jos tuulilasi huurustuu ulkopuolelta, aktivoi tuulilasinpyyhkimet ja kytke pois s. Tehokkain jäähdytys Avaa ikkunat lyhyeksi ajaksi, jotta kuuma ilma pääsee poistumaan nopeasti. Kytke jäähdytys n. Kytke sisäkierto 4 päälle. Paina ilmanjakopainiketta M. Aseta lämpötila alimmilleen. Aseta puhallin suurimmalle nopeudelle. Avaa kaikki suulakkeet.

153 Ilmastointi 151 Ikkunoiden kuivaus ja sulatus V Paina painiketta V: puhallin kytkeytyy automaattisesti suuremmalle nopeudelle, ilma suunnataan tuulilasille. Kytke jäähdytys n päälle. Aseta lämpötila korkeimmilleen. Kytke takalasin lämmitin Ü toimintaan. Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin. Huomautus Jos V-painiketta painetaan moottorin käydessä, Autostop-toiminto on estettynä kunnes V-painiketta painetaan uudelleen. Jos V-painiketta painetaan moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Elektroninen ilmastointiautomatiikka Kaksivyöhykkeinen ilmastointi mahdollistaa eri lämpötilasäädöt kuljettajan ja etumatkustajan puolella. Säätimet seuraaville: Lämpötila kuljettajan puolella Ilman suuntaus Puhaltimen nopeus Lämpötila etumatkustajan puolella n = jäähdytys AUTO = automaattitoiminta 4 = käsivalintainen ilman sisäkierto V = kuivaus ja sulatus Takalasin lämmitys Ü 3 35, Istuinlämmitys ß 3 44, Lämmitettävä ohjauspyörä * Esivalittu lämpötila pidetään vakiona. Automaattitoiminnassa puhaltimen nopeus ja ilman suuntaus säätelevät automaattisesti ilman virtausta. Järjestelmää voidaan mukauttaa käsin käyttämällä ilman suuntauksen ja virtauksen käyttösäätimiä.

154 152 Ilmastointi Automaattitoiminta AUTO Puhaltimen nopeuden säätöä automaattitilassa voidaan muuttaa valikossa Asetukset. Auton räätälöinti Kaikkia tuuletussuuttimia käytetään automaattisesti automaattitilassa. Tuuletussuuttimien on siksi oltava aina auki. Jokainen asetuksiin tehty muutos näytetään muutaman sekunnin ajan infonäytössä. Elektroninen ilmastointiautomatiikka on toimintavalmiina vain moottorin käydessä. Perussäätö parhaimman mukavuuden saamiseksi: Paina AUTO-painiketta, ilmansuuntaus ja puhaltimen nopeus säätyvät automaattisesti. Avaa kaikki tuuletussuulakkeet. Paina n kytkeäksesi päälle optimaalisen jäähdytyksen ja kuivauksen. Aseta kuljettajan ja etumatkustajan esivalitut lämpötilat vasemmalla ja oikealla kiertosäätimellä asentoon 22 C. Lämpötilan esivalinta Aseta lämpötilat haluttuun arvoon. Jos minimilämpötila on asetettu, ilmastointijärjestelmä toimii suurimmalla jäähdytysteholla, jos jäähdytys n kytketään päälle.

155 Ilmastointi 153 Jos enimmäislämpötila asetetaan, ilmastointilaite käy suurimmalla lämmitysteholla. Huomautus Jos lämpötilaa alennetaan mukavuussyistä, Autostop voi olla estettynä tai moottori voi käynnistyä uudelleen automaattisesti, kun jäähdytys kytketään päälle. Stop-start-järjestelmä Ikkunoiden kuivaus ja sulatus V Paina painiketta V. Paina jäähdytyspainiketta n. Lämpötila ja ilman suuntaus säätyvät automaattisesti ja puhallin toimii suurella nopeudella. Kytke takalasin lämmitin Ü toimintaan. Edelliseen tilaan palaaminen: paina V, automaattitoimintaan palaaminen: paina AUTO. Takalasin automaattisen lämmityksen asetusta voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Huomautus Jos V-painiketta painetaan moottorin käydessä, Autostop-toiminto on estettynä kunnes V-painiketta painetaan uudelleen. Jos V-painiketta painetaan moottorin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaattisesti. Manuaaliset asetukset Ilmastointilaitteen asetuksia voidaan muuttaa käyttämällä painikkeita ja kiertosäätimiä seuraavasti: Asetuksen muuttaminen poistaa automaattitilan käytöstä. Puhaltimen nopeus Z Voit pienentää puhaltimen nopeutta painamalla alempaa painiketta tai suurentaa nopeutta painamalla ylempää painiketta kuvassa esitetyllä tavalla. Puhaltimen nopeus osoitetaan näytössä olevien lohkojen määrällä. Alemman painikkeen pitkä painallus: puhallin ja jäähdytys kytkeytyvät pois päältä. Ylemmän painikkeen pitkä painallus: puhallin toimii enimmäisnopeudella. Palaaminen automaattitoimintaan: Paina painiketta AUTO.

156 154 Ilmastointi Ilman suuntaus s, M, K Paina asianmukaista painiketta haluttua säätöä varten. Aktivointi osoitetaan painikkeessa olevalla LED-valolla. s = tuulilasiin ja etusivuikkunoihin M = pään korkeudelle säädettävien tuuletussuulakkeiden kautta K = jalkatilaan Kaikki yhdistelmät ovat mahdollisia. Paluu automaattiseen ilman suuntaukseen: Poista kyseinen asetus käytöstä tai paina painiketta AUTO. Jäähdytys n Ota käyttöön tai poista käytöstä n painikkeella. Ilmastointilaite jäähdyttää ilmaa ja poistaa siitä kosteutta tietystä ulkolämpötilasta alkaen. Siksi ilmasta saattaa tiivistyä kondenssivettä, joka vuotaa auton alle. Kun jäähdytystä tai kuivausta ei haluta, jäähdytys on kytkettävä pois polttoaineen säästämiseksi. Kun jäähdytys on kytketty pois, lämmityksen ja ilmastoinnin ohjausjärjestelmä ei pyydä käynnistämään moottoria uudestaan Autostop-toiminnon aikana. Poikkeus: jos huurteenpoistojärjestelmä on aktivoitu ja ulkolämpötila yli 0 C, järjestelmä pyytää uudelleenkäynnistyksen. Näytössä näkyy ACON jäähdytyksen ollessa toiminnassa tai ACOFF jäähdytyksen ollessa poissa päältä. Jäähdytyksen päälle- tai poiskytkentää moottorin käynnistämisen jälkeen voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Ilman sisäkiertotila 4 9 Varoitus Sisäkiertojärjestelmä vähentää päälle kytkettynä ilman pääsyä autoon. Kun jäähdytystä ei käytetä, ilman kosteus kasvaa ja ikkunat voivat huurtua sisäpuolelta. Sisäilman laatu heikkenee ajan myötä, mikä voi aiheuttaa väsymystä matkustajille. Lämpimissä ja hyvin kosteissa ilmasto-olosuhteissa tuulilasi voi huurustua ulkopuolelta, kun siihen suunnataan kylmää ilmaa. Jos tuulilasi huurustuu ulkopuolelta, aktivoi tuulilasinpyyhkimet ja kytke pois s. Paina painiketta 4 kerran käsivalintaisen ilman sisäkierron aktivoimiseksi. Aktivointi osoitetaan painikkeessa olevalla LED-valolla. Perusasetukset Joitakin asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti

157 Ilmastointi 155 Lisälämmitin Ilman lämmitin Quickheat on sähkötoiminen lisäilmanlämmitin, joka lämmittää auton sisätilat automaattisesti nopeammin. Tuuletussuulakkeet Säädettävät tuuletussuulakkeet Ainakin yhden tuuletussuulakkeen tulee olla auki jäähdytyksen ollessa käytössä. Säädä ilman virtaussuunta kallistamalla ja kääntämällä suulakkeen liuskoja. Sulje suulake kääntämällä säätöpyörää kohti pienempää W-symbolia. 9 Varoitus Avaa suulake kääntämällä säätöpyörää kohti suurempaa W-symbolia. Säädä suulakkeesta tulevan ilman määrää kääntämällä säätöpyörää. Älä kiinnitä mitään esineitä tuuletussuuttimien liuskoihin. Onnettomuudessa on vaurioiden ja loukkaantumisen vaara.

158 156 Ilmastointi Kiinteät tuuletussuulakkeet Lisää tuuletussuulakkeita on tuulilasin ja sivuikkunoiden alapuolella sekä jalkatilassa. Ylläpito Ilmanotto Pidä tuulilasin edessä moottoritilassa sijaitseva ilmanottoritilä puhtaana. Poista mahdolliset lehdet, lika tai lumi. Matkustamon ilmansuodatin Matkustamon ilmansuodatin poistaa tuuletussuuttimista sisään tulevasta ilmasta pölyn, noen, siitepölyn ja itiöt. Ilmastointilaitteen säännöllinen käyttö Jotta jäähdytyksen moitteeton toiminta taataan, se on kytkettävä kuukausittain toimintaan muutamaksi minuutiksi säätilasta ja vuodenajasta riippumatta. Jäähdytystä ei voida käyttää, jos ulkolämpötila on liian alhainen. Huolto Jäähdytystehon optimoimiseksi ilmastointilaite suositellaan tarkistettavaksi vuosittain, alkaen kolme vuotta auton ensirekisteröinnin jälkeen, mukaan lukien: toiminta- ja painekoe, lämmityksen toiminta, tiiviyskoe, käyttöhihnan tarkastus, lauhduttimen ja höyrystimen vedenpoistoteiden puhdistus, tehon tarkastus.

159 Ajaminen ja käyttö 157 Ajaminen ja käyttö Ajo-ohjeita Käynnistys ja käyttö Moottorin pakokaasu Automaattivaihteisto Käsivaihteisto Jarrut Alustanohjausjärjestelmät Kuljettajan apujärjestelmät Polttoaine Vetäminen Ajo-ohjeita Auton hallinta Älä koskaan aja vaihde vapaalla, jos moottori ei käy (paitsi Autostop-toiminnon aikana) Monet järjestelmät eivät toimi tässä tilanteessa (esim. jarru- ja ohjaustehostin). Ajaminen tällä tavalla on vaaraksi itsellesi ja muille. Kaikki järjestelmät ovat käytössä Autostop-toiminnan aikana, mutta ohjaustehostuksen teho voi olla hallitusti alennettu ja auton nopeus laskettu. Stop-start-järjestelmä Nopea joutokäynti Jos akun tila edellyttää akun lataamista, laturin tehoa on suurennettava. Tämä saavutetaan nopealla joutokäynnillä, joka saattaa aiheuttaa ääntä. Autoissa, joissa on ylemmän tason näyttö tai ylemmän tason yhdistelmänäyttö, kuljettajan tietokeskukseen tulee viesti. Polkimet Polkimien vapaan liikeradan varmistamiseksi polkimien alueella ei saa olla mattoja.

160 158 Ajaminen ja käyttö Käynnistys ja käyttö Uuden auton totutuskäyttö Vältä tarpeettomia täysjarrutuksia ensimmäisten ajomatkojen aikana. Ensimmäisen ajon aikana pakoputkistossa voi syntyä savua vahan ja öljyn höyrystyessä. Ensimmäisen ajon jälkeen auton on annettava seistä ulkoilmassa jonkin aikaa. Höyryjen hengittämistä on vältettävä. Totutuskäytön aikana polttoaineen ja moottoriöljyn kulutus voi olla kohonnut ja dieselhiukkassuodattimen puhdistus voi tapahtua useammin. Autostop-toiminto saattaa olla estettynä akun latausta varten. Dieselmoottorin hiukkassuodatin Virtalukon asennot 0 = Sytytysvirta pois 1 = Ohjaus vapaa, sytytysvirta pois 2 = Sytytysvirta kytketty, dieselmoottori: hehkutus 3 = Käynnistäminen Jatkuva virran sammutus Seuraavat elektroniset järjestelmät voivat edelleen toimia, kunnes kuljettajan ovi avataan tai enintään 10 minuuttia sen jälkeen, kun sytytysvirta on katkaistu: Sähkötoimiset ikkunat Kattoluukku Virtapistokkeet Virransyöttö Infotainment-järjestelmään jatkuu 30 minuuttia tai kunnes avain poistetaan virtalukosta, riippumatta siitä avataanko mitään ovea. Moottorin käynnistäminen Käsivaihteisto: käytä kytkintä. Automaattivaihteisto: käytä jarrua ja siirrä valintavipu asentoon P tai N. Älä paina kaasupoljinta.

161 Ajaminen ja käyttö 159 Dieselmoottori: käännä avain asentoon 2 hehkutusta varten ja odota, kunnes merkkivalo! sammuu. Käännä avain hetkeksi asentoon 3 ja vapauta se: automaattinen toiminto käyttää käynnistintä lyhyellä viiveellä kunnes moottori käy, katso Automaattinen käynnistimen ohjaus. Käännä avain takaisin asentoon 0 ennen uutta käynnistyskertaa tai moottorin sammuttamiseksi. Autostop-toiminnon aikana moottori voidaan käynnistää painamalla kytkinpoljinta. Auton käynnistäminen matalissa lämpötiloissa Moottorin voi käynnistää ilman lisälämmittimiä aina -25 С lämpötilaan (dieselmoottorit) ja -30 С lämpötilaan (bensiinimoottorit) asti. Tämä edellyttää viskositeetiltaan oikeaa moottoriöljyä, oikeaa polttoainetta, suoritettuja huoltoja ja riittävästi ladattua akkua. Kun lämpötila on alle -30 С, automaattivaihteistoa on lämmitettävä noin 5 minuuttia. Valintavivun on oltava asennossa P. Automaattinen käynnistimen ohjaus Tämä toiminto ohjaa moottorin käynnistymistä. Kuljettajan ei tarvitse pitää avainta asennossa 3. Kun avainta on kerran käännetty, järjestelmä käynnistää automaattisesti, kunnes moottori käy. Tarkistustoimenpiteen takia moottori käynnistyy pienellä viiveellä. Mahdollisia syitä moottorin käynnistymättömyyteen: Kytkinpoljinta ei käytetä (käsivaihteisto) Jarrupoljinta ei käytetä tai valintavipu ei ole P- tai N-asennossa (automaattivaihteisto) Tapahtui aikakatkaisu Turbo-moottorin lämmittäminen Heti käynnistyksen jälkeen moottorin vääntömomentti voi olla rajoitettu hetken aikaa, erityisesti moottorin ollessa kylmä. Rajoituksen tarkoituksena on varmistaa, että voitelujärjestelmä ehtii suojata moottorin täydellisesti. Polttoaineensyötön katkaisu moottorijarrutuksessa Moottorijarrutuksen aikana, eli kun ajetaan vaihde kytkettynä kaasua painamatta, polttoaineen syöttö katkaistaan automaattisesti. Stop-Start-järjestelmä Stop-start-järjestelmä auttaa säästämään polttoainetta ja vähentämään pakokaasupäästöjä. Tilanteen salliessa se sammuttaa moottorin heti, kun nopeus laskee tai auto pysähtyy, esim. liikennevalojen tai ruuhkan takia. Se käynnistää moottorin automaattisesti heti kun kytkintä painetaan. Akun anturi varmistaa, että Autostop toimii vain, jos akun varaus on riittävä uudelleen käynnistystä varten. Aktivointi Stop-start-järjestelmä on käytettävissä heti, kun moottori on käynnistetty, auto lähtee liikkeelle ja tässä osiossa alla kuvatut ehdot täyttyvät.

162 160 Ajaminen ja käyttö Poiskytkentä Kytke Stop-start-järjestelmä pois käsin painamalla eco-painiketta. Poiskytkennän osoituksena painikkeessa oleva LED-valo sammuu. Autostop Kun nopeus on alhainen tai auto on paikallaan, ota Autostop käyttöön seuraavasti: Paina kytkinpoljinta aseta vaihdevipu vapaa-asentoon vapauta kytkinpoljin Moottori sammuu mutta sytytysvirta pysyy kytkettynä. Kierroslukumittarin osoittimessa näkyy Autostop, kun AUTOSTOP on toiminnassa. Autostop-toiminnon ollessa aktivoituna lämmitys- ja jarrujärjestelmän suorituskyky säilyy ennallaan. Huomio Ohjaustehostus voi olla heikompaa Autostop-toiminnon aikana. Autostop-toiminnon ehdot Stop-start-järjestelmä tarkistaa, täyttyykö jokainen seuraavista ehdoista. Stop-start-järjestelmää ei ole kytketty käsin pois toiminnasta konepelti on täysin suljettu kuljettajan ovi on suljettu tai kuljettajan turvavyö on kiinnitetty akun varaus on riittävä ja sen kunto on hyvä moottori on käyttölämmin moottorin jäähdytysnesteen lämpötila ei ole liian korkea moottorin pakokaasujen lämpötila ei ole liian korkea, esim. moottorin voimakkaan ajokuormituksen jälkeen ulkolämpötila on yli -5 C ilmastointijärjestelmä sallii Autostop-toiminnon jarrujen alipaine on riittävä dieselhiukkassuodattimen itsepuhdistustoiminto ei ole aktiivinen autolla on ajettu ainakin kävelyvauhtia edellisen Autostopin jälkeen Muussa tapauksessa Autostop-toiminto estetään.

163 Ajaminen ja käyttö 161 Tietyt ilmastointijärjestelmän asetukset voivat estää Autostop-toiminnon. Katso lisätietoja ilmastointia koskevasta luvusta Välittömästi moottoritiellä ajon jälkeen Autostop-toiminto voi olla estettynä. Uuden auton totutuskäyttö Akun tyhjentymisen esto Moottorin luotettavan uudelleen käynnistymisen varmistamiseksi Stop-start-järjestelmään on kehitetty useita akun purkautumista estäviä ominaisuuksia. Virtaa säästävät toimenpiteet Autostop-toiminnon aikana monet sähkölaitteet kuten sähkötoiminen lisälämmitin tai takalasin lämmitin poistetaan käytöstä tai kytketään virransäästötilaan. Ilmastointijärjestelmän puhaltimen nopeutta vähennetään virran säästämiseksi. Moottorin käynnistys uudelleen kuljettajan toimesta Paina kytkinpoljinta käynnistääksesi moottorin uudelleen. Kierroslukumittarin osoittimen siirtyminen joutokäyntiasentoon osoittaa moottorin käynnistymisen. Jos valintavipu siirretään pois vapaaasennosta ennen kuin kytkintä painetaan, merkkivalo - syttyy tai näkyy symbolina kuljettajan tietokeskuksessa. Merkkivalo Moottorin käynnistys uudelleen Stop-start-järjestelmän toimesta Valintavivun on oltava vapaalla, jotta automaattinen uudelleen käynnistys voi tapahtua. Jos jokin seuraavista tilanteista esiintyy Autostop-toiminnon aikana, Stopstart-järjestelmä käynnistää moottorin automaattisesti uudelleen. Stop-start-järjestelmä kytketään käsin pois toiminnasta konepelti avataan kuljettajan istuimen turvavyö irrotetaan ja kuljettajan ovi avataan moottorin lämpötila on liian alhainen akun lataustaso on määritetyn tason alapuolella jarrujen alipaine ei ole riittävä autolla ajetaan ainakin kävelynopeudella ilmastointiautomatiikka vaatii moottorin käynnistämistä ilmastointilaite on kytketty manuaalisesti toimintaan Jos konepelti ei ole täysin suljettuna, kuljettajan tietokeskuksessa näytetään varoitusviesti. Jos sähkötoiminen lisävaruste, esim. kannettava CD-soitin, on kytkettynä virtapistokkeeseen, saattaa uudelleenkäynnistyksen yhteydessä olla havaittavissa pieni virran lasku. Pysäköinti Älä pysäköi autoa helposti syttyvälle alustalle. Alusta voi syttyä palamaan pakoputkiston korkean lämpötilan johdosta. Kytke aina seisontajarru. Kytke käsikäyttöinen seisontajarru painamatta vapautuspainiketta. Kytke

164 162 Ajaminen ja käyttö mahdollisimman tiukasti ylä- tai alamäessä. Paina jarrupoljinta samaan aikaan vähentääksesi käyttövoimaa. Kytke sähkötoiminen seisontajarru vetämällä kytkintä m noin yhden sekunnin ajan. Sammuta moottori ja katkaise sytytysvirta. Käännä ohjauspyörää, kunnes ohjauslukko lukittuu. Jos auto seisoo tasaisella maalla tai ylämäessä, kytke ykkösvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Ylämäessä käännä lisäksi etupyörät reunakiveyksestä poispäin. Jos auto seisoo alamäessä, kytke peruutusvaihde tai aseta valintavipu asentoon P ennen sytytysvirran katkaisua. Käännä lisäksi etupyörät reunakiveystä kohti. Lukitse auto ja aktivoi murtohälytinjärjestelmä. Huomautus Jos tapahtuu onnettomuus ja turvatyyny laukeaa, moottori sammutetaan automaattisesti, jos auto pysähtyy tietyn ajan sisällä. Moottorin pakokaasu 9 Vaara Moottorin pakokaasu sisältää myrkyllistä, hajutonta ja väritöntä hiilimonoksidia. Hengitettynä se aiheuttaa hengenvaaran. Jos auton sisätilaan pääsee pakokaasua, avaa ikkunat. Korjauta häiriön syy korjaamolla. Vältä ajamasta takaluukku avoinna, koska pakokaasut voivat tällöin päästä sisään auton matkustamoon. Dieselmoottorin hiukkassuodatin Dieselmoottorin hiukkassuodatin suodattaa moottorin pakokaasusta haitalliset nokihiukkaset pois. Järjestelmässä on itsepuhdistustoiminto, joka toimii ajon aikana automaattisesti ilman mitään tiedotusta. Suodatin puhdistetaan säännöllisesti polttamalla kiinni jääneet nokihiukkaset

165 Ajaminen ja käyttö 163 korkeassa lämpötilassa. Tämä tapahtuu automaattisesti tietyissä ajo-olosuhteissa ja voi kestää enintään 25 minuuttia. Normaalisti se kestää 7-12 minuuttia. Autostop-toiminto ei ole käytettävissä ja polttoaineenkulutus saattaa olla tämän jakson aikana normaalia korkeampi. Hajun ja savun muodostuminen prosessin aikana on normaalia. Tietyissä ajo-olosuhteissa, esim. lyhyitä matkoja ajettaessa, järjestelmä ei voi puhdistaa itseään automaattisesti. Jos suodatin on puhdistettava, eivätkä aiemmat ajo-olosuhteet ole mahdollistaneet puhdistusta, tämä ilmaistaan merkkivalolla %. Samanaikaisesti Dieselhiukkassuod. on täynnä, jatka ajamista tai varoituskoodi 55 näkyy kuljettajan tietokeskuksessa. % syttyy kun dieselhiukkassuodatin on täynnä. Käynnistä puhdistusmenettely ensi tilassa. % vilkkuu, kun dieselhiukkassuodattimen maksimitaso on saavutettu. Käynnistä puhdistusmenettely välittömästi moottorin vaurioitumisen estämiseksi. Puhdistusmenettely Aktivoi puhdistusmenettely jatkamalla ajamista ja pitämällä moottorin käyntinopeutena yli 2000 r/min. Vaihda tarvittaessa pienemmälle vaihteelle. Dieselmoottorin hiukkassuodattimen puhdistus käynnistyy. Jos g syttyy myös, puhdistus ei ole mahdollista. Ota yhteyttä korjaamoon. Huomio Jos puhdistusmenettely keskeytetään, moottori saattaa vaurioitua vakavasti. Puhdistus tapahtuu nopeimmin moottorin suurilla käyntinopeuksilla ja suurella kuormituksella. Merkkivalo % sammuu heti, kun itsepuhdistustoiminto on suoritettu loppuun. Katalysaattori Katalysaattori vähentää pakokaasun haitallisia aineita.

166 164 Ajaminen ja käyttö Huomio Muut kuin sivuilla 3 205, mainitut polttoainelaadut voivat vahingoittaa katalysaattoria ja elektroniikkakomponentteja. Palamaton bensiini voi aiheuttaa katalysaattorin ylikuumenemisen ja vaurioitumisen. Siksi on varottava tarpeettoman pitkää käynnistimen käyttöä, polttoainesäiliön ajamista tyhjäksi ja moottorin käynnistämistä työntämällä tai hinaamalla. Jos moottorissa esiintyy sytytyshäiriöitä, se käy epätasaisesti, moottorin teho alenee selvästi tai esiintyy muita epätavallisia toimintahäiriöitä, korjauta häiriön syy korjaamolla mahdollisimman pian. Hätätapauksessa autolla voidaan ajaa lyhyen aikaa alhaisella nopeudella ja moottorin alhaisella käyntinopeudella. Automaattivaihteisto Automaattivaihteisto sallii automaattisen vaihtamisen (automaattitoiminto) tai manuaalisen vaihtamisen (käsivalintatoiminto). Vaihteistonäyttö Toiminto tai valittu ajoalue näytetään vaihteistonäytössä. Valintavipu P = pysäköintiasento, pyörät on lukittu, kytke vain auton ollessa paikallaan ja seisontajarrun kytketty R = peruutusvaihde, kytke vain auton ollessa paikallaan N = vapaa-asento D = automaattitoiminto kaikilla vaihteilla Valintavipu on lukittu asennossa P ja sitä voidaan siirtää vain sytytysvirran ollessa kytketty ja jarrupoljinta painettaessa.

167 Ajaminen ja käyttö 165 Kun ajoalue on valittu ja jarrupoljin vapautetaan, auto lähtee hitaasti liikkeelle. Manuaalinen tila Jos jarrupoljinta ei paineta, merkkivalo j palaa. Jos valintavipu ei ole P-asennossa katkaistaessa sytytysvirta, merkkivalot j ja P vilkkuvat. Asennon P tai R kytkemiseksi on painettava vapautuspainiketta. Moottori voidaan käynnistää vain vivun ollessa asennossa P tai N. Kun asento N on valittu, paina jarrupoljinta tai kytke seisontajarru ennen käynnistämistä. Älä paina kaasua valintavipua siirtäessäsi. Jarrua ja kaasua ei milloinkaan saa painaa samanaikaisesti. Moottorijarrutus Käyttääksesi moottorijarrutusta alamäessä vaihda ajoissa pienemmälle vaihteelle, katso käsivalintatoiminto. Kiinnijuuttuneen auton irti heiluttaminen Vain jos auto on juuttunut hiekkaan, mutaan, lumeen tai kuoppaan, se saadaan heiluttaa irti. Siirrä valintavipua edestakaisin asentojen D ja R välillä. Älä nosta moottorin käyntinopeutta äkillisesti, vältä nykivää kaasutusta. Pysäköinti Kytke seisontajarru ja P. Virta-avain voidaan poistaa lukosta vain valintavivun ollessa P- asennossa. Siirrä valintavipu D-asennosta vasemmalle ja sitten eteen- tai taaksepäin. < = Vaihto suuremmalle vaihteelle ] = Vaihto pienemmälle vaihteelle Jos valitaan ajonopeuteen nähden liian suuri tai liian pieni vaihde, vaihtoa ei tapahdu. Tämä saattaa aiheuttaa kuljettajan infonäyttöön viestin. Käsivalintatoiminnossa suurilla moottorin kierrosluvuilla automaattista vaihtoa suuremmalle ajoalueelle ei tapahdu.

168 166 Ajaminen ja käyttö Elektroniset ajo-ohjelmat Lämmityskäyttöohjelma nopeuttaa kylmäkäynnistyksen jälkeen katalysaattorin lämpenemistä normaaliin käyttölämpötilaan moottorin käyntinopeutta nostamalla. Automaattinen vapaa-asennon kytkentä kytkee automaattisesti joutokäynnin, kun auto pysäytetään ajovaihteen ollessa käytössä ja jarrupoljinta painetaan. SPORT-toiminnon ollessa kytkettynä vaihto tapahtuu suuremmilla käyntinopeuksilla (paitsi jos vakionopeudensäädin on kytketty toimintaan). SPORT-toiminto Erikoisohjelmat mukauttavat vaihtamispisteet automaattisesti ajettaessa ylä- tai alamäkeen. Lähdettäessä liikkeelle lumisissa tai jäisissä olosuhteissa tai muulla liukkaalla alustalla elektroninen vaihteiston ohjaus valitsee automaattisesti suuremman vaihteen. Pakkovaihto Jos kaasupoljin painetaan pohjaan automaattitilassa, vaihteisto vaihtaa pienemmälle vaihteelle moottorin kierrosluvusta riippuen. Vika Häiriötilanteessa palaa g. Lisäksi kuljettajan tietokeskuksessa näytetään koodinumero tai auton viesti. Auton viestit Vaihteisto ei vaihda enää automaattisesti. Ajamista voidaan jatkaa manuaalisesti vaihtaen. Vain suurin vaihde on valittavissa. Käsivalintatoiminnossa saattaa häiriöstä riippuen olla käytettävissä myös 2. vaihde. Vaihda vain auton ollessa paikallaan. Korjauta häiriön syy korjaamolla. Virransyötön keskeyttäminen Virtakatkos estää valintavivun siirtämisen pois P-asennosta. Virtaavainta ei voida poistaa virtalukosta. Jos akku on tyhjä, käynnistä käynnistyskaapeleita käyttäen Jos akku ei ole vian syy, vapauta valintavipu. 1. Kytke seisontajarru. 2. Vapauta valintavivun verhous keskikonsolin etuosasta, taita se ylös ja käännä se vasemmalle.

169 Ajaminen ja käyttö 167 Käsivaihteisto Huomio Emme suosittele ajamaan pitäen kättä vaihdevivulla. 3. Työnnä ruuvitaltta aukkoon vasteeseen asti ja siirrä valintavipu pois P- tai N-asennosta. Jos P tai N kytketään uudelleen, valintavipu lukittuu jälleen paikalleen. Korjauta virtakatkoksen syy korjaamolla. 4. Asenna valintavivun verhous keskikonsoliin ja kiinnitä paikalleen. Peruutusvaihteen kytkeminen: kun auto seisoo paikallaan, odota 3 sekuntia kytkinpolkimen painamisen jälkeen, paina sitten valintavivun vapautuspainiketta ja kytke vaihde. Jos vaihde ei mene päälle, aseta vaihteisto vapaalle, nosta kytkinpoljin, paina poljinta uudelleen ja yritä kytkeä vaihde toistamiseen. Älä luistata kytkintä tarpeettomasti. Kytkintä käyttäessäsi paina poljin aivan pohjaan. Älä lepuuta jalkaasi polkimella.

170 168 Ajaminen ja käyttö Jarrut Jarrujärjestelmä on jaettu kahteen toisistaan riippumattomaan jarrupiiriin. Jos toinen jarrupiiri menee epäkuntoon, autoa voidaan edelleen jarruttaa toisella jarrupiirillä. Jarrutusteho saavutetaan kuitenkin vain painettaessa jarrupoljinta lujasti. Tähän tarvitaan huomattavasti enemmän voimaa. Jarrutusmatka pitenee. Käänny korjaamon puoleen, ennen kuin jatkat matkaa. Moottorin ollessa sammutettuna jarrutehostimen vaikutus riittää yhteen tai kahteen jarrupolkimen painallukseen. Jarrutusteho ei kuitenkaan vähene, mutta jarruttamiseen tarvitaan huomattavasti enemmän voimaa. Huomioi tämä erityisesti hinauksessa ollessasi. Merkkivalo & Lukkiutumaton jarrujärjestelmä ABS estää pyörien lukkiutumisen. Heti kun jokin pyöristä pyrkii lukkiutumaan, ABS vähentää sen jarrutustehoa. Ohjattavuus säilyy myös täysjarrutuksissa. ABS:n suorittaman jarrujen säädön tuntee jarrupolkimen tärinästä ja kuulee laitteiston äänestä. Optimaalisen jarrutustehon saamiseksi paina jarrupoljinta koko jarrutustapahtuman ajan pohjaan sen tärinästä huolimatta. Älä vähennä poljinvoimaa. Liikkeellelähdön jälkeen järjestelmä suorittaa itsetestin, jonka yhteydessä voi kuulua ääntä. Merkkivalo u Sopeutuvat jarruvalot Täysjarrutuksen aikana vilkkuvat kaikki kolme jarruvaloa ABS-säädön ajan. Ohjeita häiriötilanteen varalta 9 Varoitus Jos ABS-järjestelmään tulee toimintahäiriö, pyörät saattavat lukkiutua voimakkaassa jarrutuksessa. ABS-järjestelmän edut eivät tällöin ole käytettävissä. Auto ei ole täysjarrutuksissa enää ohjattavissa, ja se voi joutua luisuun. Korjauta häiriön syy korjaamolla.

171 Ajaminen ja käyttö 169 Seisontajarru Manuaalinen seisontajarru Kytke seisontajarru aina tiukasti painamatta vapautuspainiketta, ylä- tai alamäessä niin tiukasti kuin mahdollista. Vapauta seisontajarru seuraavasti: vedä vipua hieman ylöspäin, paina vapautusnuppia ja laske vipu täysin alas. Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvittavien voimien pienentämiseksi. Merkkivalo & Sähkötoiminen seisontajarru Kytkeminen auton ollessa paikallaan Vedä kytkintä m noin yhden sekunnin ajan, sähkötoiminen seisontajarru toimii automaattisesti riittävällä voimalla. Kytkeytymisvoima maksimoidaan esim. pysäköitäessä perävaunun kanssa tai mäkeen vetämällä kytkimestä m kaksi kertaa. Sähkötoiminen seisontajarru on kytkettynä, kun merkkivalo m syttyy Sähkötoiminen seisontajarru voidaan aina aktivoida, myös sytytysvirran ollessa katkaistu. Älä käytä sähkötoimista seisontajarrua liian usein moottorin ollessa sammutettu, koska tällöin akku purkautuu. Ennen kuin poistut autosta, tarkista sähkötoimisen seisontajarrun tila. Merkkivalo m Vapauttaminen Kytke sytytysvirta. Pidä jarrupoljinta painettuna ja paina sitten käyttökytkintä m. Liikkeellelähtötoiminto Kun kytkinpoljinta painetaan (käsivaihteisto) tai ajovaihde kytketään (automaattivaihteisto) ja tämän jälkeen kaasupoljinta painetaan, sähkötoiminen seisontajarru vapautuu automaattisesti. Tämä ei ole mahdollista, jos samalla vedetään katkaisimesta. Tämä toiminto helpottaa myös liikkeellelähtöä mäessä. Aggressiivinen ajotapa voi lyhentää kuluvien osien käyttöikää.

172 170 Ajaminen ja käyttö Dynaaminen jarrutus auton liikkuessa Kun auto on liikkeellä ja käyttökytkimestä m vedetään, sähkötoiminen seisontajarru hidastaa auton nopeutta, mutta ei kytkeydy pysyvästi. Kun käyttökytkin m vapautetaan, dynaaminen jarrutus loppuu. Ohjeita häiriötilanteen varalta Sähkötoimisen seisontajarrun vikatila ilmoitetaan merkkivalolla j ja koodinumerolla tai auton viestinä kuljettajan tietokeskuksessa. Auton viestit Kytke sähkötoiminen seisontajarru: vedä käyttökytkimestä m yli 5 sekunnin ajan. Jos merkkivalo m palaa, sähkötoiminen seisontajarru on kytketty. Vapauta sähkötoiminen seisontajarru: pidä käyttökytkintä m painettuna yli 2 sekunnin ajan. Jos merkkivalo m sammuu, sähkötoiminen seisontajarru on vapautettu. Merkkivalo m vilkkuu: sähkötoimista seisontajarrua ei ole kytketty tai vapautettu täysin. Kun se vilkkuu jatkuvasti, vapauta sähkötoiminen seisontajarru ja yritä kytkeä se uudelleen. Jarrutusapu Kun jarrupoljinta painetaan nopeasti ja voimakkaasti, jarrutusvoima on automaattisesti suurimmillaan (täysjarrutus). Paina jarrupoljinta tasaisesti koko täysjarrutuksen ajan. Kun jarrupoljin vapautetaan, jarrutusvoima vähenee. Mäkilähtöapu Järjestelmä auttaa estämään auton tahattoman liikkumisen lähdettäessä liikkeelle mäestä. Kun jarrupoljin vapautetaan mäkeen pysähtymisen jälkeen, jarrut jäävät päälle vielä kahdeksi sekunniksi. Jarrut vapautuvat automaattisesti, kun auton nopeus alkaa kasvaa. Mäkilähtöapu ei ole aktiivinen Autostop-toiminnon aikana. Alustanohjausjärjestelmät Luistonestojärjestelmä Luistonestojärjestelmä (Traction Control system, TC) on osa elektronista ajonvakautusjärjestelmää (ESC) TC parantaa tarvittaessa ajovakautta tienpinnan tyypistä tai renkaiden pidosta riippumatta estämällä vetävien pyörien luistamisen. Heti kun vetävät pyörät alkavat luistaa, moottorin tehoa alennetaan ja eniten luistavaa pyörää jarrutetaan erikseen. Tämä parantaa auton ajovakavuutta huomattavasti myös liukkaalla tienpinnalla. TC on toiminnassa käynnistyksen jälkeen, kun merkkivalo b sammuu. Kun TC on toiminnassa, b vilkkuu.

173 Ajaminen ja käyttö Varoitus Älä omaksu riskejä ottavaa ajotapaa tästä turvallisuusjärjestelmästä huolimatta. Sovita nopeus tieolosuhteiden mukaan. Merkkivalo b Poiskytkentä TC voidaan kytkeä pois päältä, jos vetävien pyörien luistaminen on tarpeen: paina painiketta b hetkellisesti TC:n poiskytkemiseksi, k syttyy. Poiskytkentä näkyy tilaviestinä kuljettajan tietokeskuksessa. TC aktivoidaan uudelleen painamalla uudelleen painiketta b. TC aktivoituu uudelleen myös seuraavan sytytysvirran kytkennän yhteydessä. Elektroninen ajonvakautusjärjestelmä Elektroninen ajonvakautusjärjestelmä (ESC) parantaa ajovakavuutta tarvittaessa tieolosuhteista ja renkaiden pidosta riippumatta. Se estää myös pyöriä luistamasta. ESC toimii yhdessä luistonestojärjestelmän (TC) kanssa Havaittaessa auton poikkeavan kuljettajan haluamasta suunnasta (alitai yliohjautuminen) moottorin tehoa alennetaan ja pyöriä jarrutetaan erikseen. Tämä parantaa auton ajovakavuutta huomattavasti myös liukkaalla tienpinnalla. ESC toimii käynnistyksen jälkeen, kun merkkivalo b sammuu. Kun ESC on toiminnassa, b vilkkuu. 9 Varoitus Älä omaksu riskejä ottavaa ajotapaa tästä turvallisuusjärjestelmästä huolimatta. Sovita nopeus tieolosuhteiden mukaan. Merkkivalo b Poiskytkentä

174 172 Ajaminen ja käyttö Urheilullisempaa ajokäytöstä varten ESC ja TC voidaan kytkeä erikseen pois päältä: paina painiketta b hetkellisesti: vain luistonestojärjestelmä on pois päältä, ESC pysyy toiminnassa, k syttyy paina painiketta b vähintään 5 sekunnin ajan: TC ja ESC kytkeytyvät pois päältä, k ja n syttyvät. Valittu tila näkyy lisäksi tilaviestinä kuljettajan tietokeskuksessa. Jos auto joutuu luiston rajatilanteeseen ESP:n ollessa poiskytkettynä, järjestelmä aktivoi ESP:n uudelleen rajatilanteen ajaksi, kun jarrupoljinta painetaan kerran. ESC aktivoidaan uudelleen painamalla uudelleen painiketta b. Jos TCjärjestelmä poistettiin aiemmin käytöstä, sekä TC että ESC aktivoidaan uudelleen. ESC aktivoituu uudelleen myös seuraavan sytytysvirran kytkennän yhteydessä. Poiskytkentä, OPC-versio Haluttaessa ajaa urheilullisesti, ESC ja TC voidaan kytkeä erikseen pois päältä. Seuraavat tilat ovat valittavissa: paina painiketta b hetkellisesti: vain luistonestojärjestelmä on pois päältä, ESC pysyy toiminnassa, k syttyy paina painiketta b hetkellisesti kahdesti 2 sekunnin sisällä: TC on pois päältä, ESC toimii ilman moottorin tehon alentamista, k ja n syttyvät paina painiketta b vähintään 5 sekunnin ajan: TC ja ESC kytkeytyvät kokonaan pois päältä, k ja n syttyvät. Valittu tila näkyy lisäksi tilaviestinä kuljettajan tietokeskuksessa. OPC-versiossa TC ja ESC pysyvät pois päältä, vaikka auto joutuisi luiston rajatilanteeseen ja ajo olisi epävakaata. ESC aktivoidaan uudelleen painamalla uudelleen painiketta b. Jos TCjärjestelmä poistettiin aiemmin käytöstä, sekä TC että ESC aktivoidaan uudelleen. ESC aktivoituu uudelleen myös seuraavan sytytysvirran kytkennän yhteydessä.

175 Ajaminen ja käyttö 173 Interaktiivinen ajojärjestelmä Flex Ride Flex Ride-ajojärjestelmän ansiosta kuljettaja voi valita kolmesta eri ajotavasta. SPORT-tila: paina painiketta SPORT, LED syttyy. TOUR-tila: paina painiketta TOUR, LED syttyy. NORMAL-tila: painikkeita SPORT ja TOUR ei paineta, LEDit eivät pala. Poista SPORT- ja TOUR-tilat käytöstä painamalla kyseistä painiketta uudelleen. Kummassakin ajotilassa Flex Ride verkottaa seuraavat elektroniset järjestelmät: Elektroninen iskunvaimenninten säätö. Kaasupolkimen ohjaus. Ohjauksen ohjaus. Elektroninen ajonvakautusjärjestelmä (ESC). Lukkiutumaton jarrujärjestelmä (ABS) ja kaarrejarrutuksen hallinta (CBC). Automaattivaihteisto. SPORT-toiminto Järjestelmien asetukset mukautetaan urheilullisempaan ajotapaan: Iskunvaimentimien vaimennus toimii jäykemmin, jotta kosketus tienpintaan paranee. Moottori reagoi nopeammin kaasupolkimeen. Ohjausta tehostetaan vähemmän. Automaattivaihteiston vaihteensiirrot tapahtuvat myöhemmin. Kun SPORT-tila on aktivoitu, mittariston valaistus muuttuu valkoisesta punaiseksi. TOUR-tila Järjestelmien asetukset mukautetaan mukavuusajotapaan: Iskunvaimentimien vaimennus reagoi pehmeämmin. Kaasupoljin reagoi vakioasetuksilla. Ohjauksen tehostus on vakiotilassa. Automaattivaihteiston vaihteensiirrot tapahtuvat mukavuustilassa. Mittariston valaistus on valkoinen. NORMAL-tila Kaikki järjestelmien asetukset sopeutetaan vakioarvoihin. Ajotilan valinta Jokaisessa käsin valitussa ajotilassa: SPORT, TOUR tai NORMAL, ajotilan valinta (DMC) havaitsee ja analysoi

176 174 Ajaminen ja käyttö jatkuvasti todellisia ajo-ominaisuuksia, kuljettajan reaktioita ja auton aktiivista dynaamista tilaa. Tarvittaessa DMC:n ohjausyksikkö muuttaa automaattisesti asetuksia valitussa ajotilassa tai jos se tunnistaa suurempia vaihteluita, ajotilaa vaihdetaan vaihtelun ajaksi. Jos esim. NORMAL-tila on valittu ja DMC havaitsee urheilullisen ajotavan, DMC muuttaa useat normaalitilan asetukset urheilullisiksi asetuksiksi. DMC vaihtaa SPORT-tilaan ajettaessa erittäin urheilullisesti. Jos esimerkiksi TOUR-tila on valittu ja ajettaessa kiemurtelevalla tiellä on äkkiä jarrutettava voimakkaasti, DMC havaitsee auton dynaamisen olotilan ja muuttaa jousituksen SPORT-tilaan lisätäkseen auton ajovakautta. Kun ajo-ominaisuudet tai auton dynaaminen tila palaa aikaisempaan tilaan, DMC vaihtaa esivalitun ajotavan asetuksiin. Sport-tilan kuljettajakohtaiset asetukset Kuljettaja voi valita SPORT-tilan toiminnot painamalla SPORT-painiketta. Näitä asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Flex Ride - OPC-versio Flex Ride -järjestelmän OPC-versio toimii kuten vakio Flex Ride -järjestelmä sillä erolla, että toiminnoilla on urheilullisempi luonne. OPC-tila: paina painiketta OPC, LED syttyy. SPORT-tila: paina painiketta SPORT, LED syttyy. NORMAL-tila: ei SPORT- eikä OPC-painike ole painettuna, mikään LED ei pala. Poista SPORT- ja OPC-tilat käytöstä painamalla kyseistä painiketta uudelleen. Kummassakin ajotilassa OPC Flex Ride verkottaa seuraavat elektroniset järjestelmät: Elektroninen iskunvaimenninten säätö. Kaasupolkimen ohjaus. Ohjauksen ohjaus. Elektroninen ajonvakautusjärjestelmä (ESC). Lukkiutumaton jarrujärjestelmä (ABS) ja kaarrejarrutuksen hallinta (CBC). OPC Flex Ride-ajojärjestelmän ansiosta kuljettaja voi valita kolmesta eri ajotavasta.

177 Ajaminen ja käyttö 175 NORMAL-tila NORMAL-tilassa, kun ei SPORTeikä OPC-painike ole painettuna, kaikki järjestelmän asetukset mukautetaan vakioarvoihin. SPORT-toiminto Järjestelmien asetukset mukautetaan urheilullisempaan ajotapaan. OPC-tila Ajon dynaamiset ominaisuudet mukautetaan korkean suorituskyvyn asetuksiin. Tässä tilassa mittariston valaistus muuttuu punaiseksi. OPC-tilan kuljettajakohtaiset asetukset Kuljettaja voi valita OPC-tilan toiminnot painamalla OPC-painiketta. Näitä asetuksia voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Kuljettajan apujärjestelmät 9 Varoitus Kuljettajan apujärjestelmät on kehitetty kuljettajan tueksi, ei korvaamaan hänen tarkkaavaisuuttaan. Kuljettajalla on autoa ajaessaan täysi vastuu. Vallitsevat liikenneolosuhteet on aina huomioitava kuljettajan apujärjestelmiä käytettäessä. Vakionopeussäädin Vakionopeudensäädin voi tallentaa ja ylläpitää n km/h nopeuksia. Tallennetuista nopeuksista voidaan poiketa ajettaessa ylä- tai alamäkeen. Turvallisuussyistä vakionopeudensäädin voidaan aktivoida vasta, kun jarrupoljinta on painettu kerran. Aktivointi ykkösvaihteella ei ole mahdollista. Älä käytä vakionopeudensäädintä, jos tasaisen nopeuden ylläpito ei ole suositeltavaa. Automaattivaihteistolla varustetuissa autoissa vakionopeudensäätimen voi aktivoida vain automaattitilassa. Merkkivalo m Päällekytkentä Paina painiketta m, merkkivalo m mittaristossa syttyy valkoisena. Aktivointi Kiihdytä haluamaasi nopeuteen ja käännä säätöpyörä asentoon SET/-, senhetkinen nopeus tallennetaan ja

178 176 Ajaminen ja käyttö sitä ylläpidetään. Merkkivalo m mittaristossa syttyy vihreänä. Kaasupoljin voidaan vapauttaa. Ajonopeutta voidaan nostaa painamalla kaasua. Päästettäessä kaasupoljin vapaaksi vakionopeudensäädin palauttaa aiemmin asetetun nopeuden. Vakionopeussäädin pysyy toiminnassa vaihteiden vaihtamisen aikana. Nopeuden lisääminen Kun vakionopeussäädin on aktiivinen, pidä säätöpyörää asennossa RES/+ tai käännä sitä toistuvasti asentoon RES/+: nopeus kasvaa jatkuvasti tai askeleittain. Voit myös kiihdyttää haluamaasi nopeuteen ja tallentaa sen kääntämällä asentoon SET/-. Nopeuden vähentäminen Kun vakionopeussäädin on aktiivinen, pidä säätöpyörää asennossa SET/- tai käännä sitä toistuvasti asentoon SET/-: nopeus laskee jatkuvasti tai askeleittain. Poiskytkentä Paina painiketta y, merkkivalo m mittaristossa syttyy valkoisena. Vakionopeussäädin on poissa käytöstä. Viimeksi käytetty asetus tallennetaan muistiin, jotta siihen voidaan myöhemmin palata. Automaattinen pois kytkeytyminen: ajonopeus alle n. 30 km/h, ajonopeus yli n. 200 km/h, jarrupoljinta painettaessa, painettaessa kytkinpoljinta muutaman sekunnin ajan, valintavipu on asennossa N, moottorin käyntinopeus on hyvin alhainen, luistonestojärjestelmä tai elektroninen ajonvakautusjärjestelmä toimii. Palaaminen tallennettuun nopeuteen Käännä säätöpyörää kohti RES/+ yli 30 km/h nopeudella. Tallennettu nopeus otetaan käyttöön. Poiskytkentä Paina painiketta m, merkkivalo m mittaristossa sammuu. Tallennettu nopeus poistetaan. Painikkeen L painaminen nopeusrajoittimen aktivoimiseksi tai sytytysvirran kytkeminen pois päältä kytkee myös vakionopeussäätimen pois päältä ja poistaa tallennetun nopeuden. Nopeusrajoitin Nopeusrajoitin estää autoa ylittämästä esiasetettua maksiminopeutta. Maksiminopeudeksi voidaan asettaa yli 25 km/h nopeus. Kuljettaja voi kiihdyttää vain esiasetettuun nopeuteen asti. Rajoitetusta nopeudesta saatetaan poiketa ajettaessa alamäkeen. Asetettu nopeusrajoitus näkyy myös kuljettajan tietokeskuksen ylärivillä järjestelmän ollessa aktiivinen.

179 Ajaminen ja käyttö 177 Aktivointi Paina painiketta L. Jos vakionopeussäädin tai mukautuva vakionopeussäädin on aktivoitu aiemmin, se kytkeytyy pois päältä, kun nopeusrajoitin aktivoidaan ja merkkivalo m sammuu. Nopeusrajoituksen asetus Pidä nopeusrajoittimen ollessa aktiivinen säätöpyörää asennossa RES/ + tai käännä se toistuvasti asentoon RES/+, kunnes haluttu maksiminopeus näkyy kuljettajan tietokeskuksessa. Vaihtoehtoisesti kiihdytä haluamaasi nopeuteen ja käännä säätöpyörä hetkellisesti asentoon SET/-: nykyinen nopeus tallennetaan maksiminopeudeksi. Nopeusrajoitus näkyy kuljettajan tietokeskuksessa. Nopeusrajoituksen muuttaminen Käännä nopeusrajoittimen ollessa aktiivinen säätöpyörä asentoon RES/ + maksiminopeuden nostamiseksi tai asentoon SET/- sen alentamiseksi. Nopeusrajoituksen ylittäminen Hätätilanteessa nopeusrajoitus voidaan ylittää painamalla kaasupoljinta voimakkaasti ohi vastuskohdan. Nopeusrajoitus vilkkuu kuljettajan tietokeskuksessa ja merkkiääni kuuluu tänä aikana. Kun kaasupoljin vapautetaan, nopeudenrajoitustoiminto aktivoituu uudelleen, kun nopeus laskee asetetun rajan alapuolelle. Poiskytkentä Paina painiketta y: nopeusrajoitin kytkeytyy pois päältä ja autolla voidaan ajaa ilman nopeusrajoitusta. Nopeusrajoitus tallennetaan ja vastaava viesti näkyy kuljettajan tietokeskuksessa. Rajoitettuun nopeuteen palaaminen Käännä säätöpyörä asentoon RES/ +. Tallennettuun rajoitusnopeuteen siirrytään.

180 178 Ajaminen ja käyttö Poiskytkentä Paina painiketta L, nopeusrajoituksen ilmaisin kuljettajan tietokeskuksessa sammuu. Tallennettu nopeus poistetaan. Nopeusrajoitin kytketään pois päältä ja tallennettu nopeus poistetaan myös painettaessa painiketta m vakionopeussäätimen tai mukautuvan vakionopeussäätimen aktivoimiseksi tai kytkettäessä sytytysvirta pois päältä. Mukautuva vakionopeussäädin Mukautuva vakionopeussäädin on kehittyneempi versio perinteisestä vakionopeussäätimestä, se säilyttää määrätyn etäisyyden edessä ajavaan autoon. Mukautuva vakionopeussäädin hidastaa automaattisesti autoa, kun edessä havaitaan hitaampi auto. Se säätää sitten auton nopeuden edellä ajavan auton mukaan säilyttäen valitun etäisyyden. Auton nopeus nousee tai laskee edellä ajavan auton mukaan, mutta se ei ylitä asetettua nopeutta. Järjestelmä voi käyttää jarruja rajoitetusti, tällöin jarruvalot aktivoituvat. Mukautuva vakionopeussäädin voi tallentaa ja ylläpitää yli n. 50 km/h nopeuksia ja se jarruttaa automaattisesti edessä ajavan auton nopeuden mukaan 30 km/h miniminopeuteen. Mukautuva vakionopeussäädin käyttää tutkatunnistinta edessä olevien autojen havaitsemiseen. Jos edessä ei ole autoa, mukautuva vakionopeussäädin toimii kuten tavallinen vakionopeussäädin. Turvallisuussyistä järjestelmää ei voida aktivoida, ennen kuin jarrupoljinta on painettu kerran sytytysvirran kytkemisen jälkeen. Aktivointi ykkösvaihteella ei ole mahdollista. Mukautuvaa vakionopeussäädintä suositellaan käytettäväksi lähinnä pitkillä suorilla teillä kuten moottoriteillä ja maanteillä, joilla liikenne on tasaista. Älä käytä järjestelmää, jos tasaisen nopeuden ylläpito ei ole suositeltavaa. Merkkivalo A 3 116, m Varoitus Kuljettajan tulee aina keskittyä täysin ajamiseen käytettäessä mukautuvaa vakionopeussäädintä. Auto pysyy täysin kuljettajan hallinnassa, koska jarrupolkimella, kaasupolkimella ja peruutuskytkimellä on etusija mukautuvan vakionopeussäätimen toimintaan nähden.

181 Ajaminen ja käyttö 179 Päällekytkentä Paina painiketta C kytkeäksesi mukautuvan vakionopeussäätimen päälle. Merkkivalo m syttyy valkoisena. Aktivointi asettamalla nopeus Mukautuva vakionopeussäädin voidaan aktivoida nopeuksilla 50 km/h km/h. Kiihdytä haluamaasi nopeuteen ja käännä säätöpyörä asentoon SET/-, senhetkinen nopeus tallennetaan ja sitä ylläpidetään. Merkkivalo m syttyy vihreänä. Mukautuvan vakionopeussäätimen symboli, etäisyysasetus ja asetettu nopeus näkyvät kuljettajan tietokeskuksen ylärivillä. Kaasupoljin voidaan vapauttaa. Mukautuva vakionopeussäädin pysyy aktivoituna vaihteenvaihdon aikana. Paina MENU-painiketta suuntavilkkuvivussa mukautuvan vakionopeussäätimen ohjaussivun näyttämiseksi kuljettajan tietokeskuksessa ja valitse sivu kääntämällä säätöpyörää. Asetetun nopeuden ohittaminen Nopeutta voidaan aina lisätä asetettua suuremmaksi painamalla kaasupoljinta. Kun kaasupoljin vapautetaan, auto palaa asetetulle etäisyydelle, jos edessä on hitaampi auto. Muuten se palaa asetettuun nopeuteen.

182 180 Ajaminen ja käyttö Kun järjestelmä on aktiivinen, mukautuva vakionopeussäädin hidastaa tai jarruttaa havaitessaan edessä hitaamman tai asetettua etäisyyttä lähempänä olevan auton. 9 Varoitus Kuljettajan jarruttaessa jarrutus järjestelmän toimesta passivoituu. Tämä näytetään varoituksena ponnahdusikkunassa kuljettajan tietokeskuksessa. Nopeuden lisääminen Pidä säätöpyörä asennossa RES/+ mukautuvan vakionopeussäätimen ollessa aktiivinen: nopeus nousee jatkuvasti suurin askelin. Tai aktivoi RES/+ toistuvasti: nopeus nousee pienin askelin. Jos autolla ajetaan huomattavasti asetettua nopeutta suuremmalla nopeudella mukautuvan vakionopeussäätimen ollessa aktiivinen, esimerkiksi kaasupolkimen painamisen yhteydessä, nykyinen nopeus voidaan tallentaa ja pitää kääntämällä säätöpyörä asentoon SET/-. Nopeuden vähentäminen Pidä säätöpyörä asennossa SET/- mukautuvan vakionopeussäätimen ollessa aktiivinen: nopeus laskee jatkuvasti suurin askelin. Tai aktivoi SET/- toistuvasti: nopeus laskee pienin askelin. Jos autolla ajetaan huomattavasti asetettua nopeutta pienemmällä nopeudella mukautuvan vakionopeussäätimen ollessa aktiivinen, esimerkiksi edessä olevan hitaamman auton takia, nykyinen nopeus voidaan tallentaa ja pitää kääntämällä säätöpyörä asentoon SET/-. Palaaminen tallennettuun nopeuteen Jos järjestelmä on päällä mutta ei aktiivinen, käännä säätöpyörä asentoon RES/+ yli 50 km/h nopeudella palataksesi tallennettuun nopeuteen. Etäisyyden asettaminen edellä ajavaan autoon Kun mukautuva vakionopeussäädin havaitsee hitaammin liikkuvan auton ajosuunnassa, se säätää auton nopeutta kuljettajan valitseman etäisyyden säilyttämiseksi edellä ajavaan autoon. Etäisyydeksi edellä ajavaan autoon voidaan valita lähietäisyys, keskipitkän etäisyys tai pitkä etäisyys. Paina painiketta E, nykyinen asetus näkyy kuljettajan tietokeskuksessa. Paina painiketta E uudelleen etäisyyden vaihtamiseksi. Asetus näkyy myös kuljettajan tietokeskuksen ylärivillä.

183 Ajaminen ja käyttö 181 Valittu etäisyys ilmaistaan etäisyyspalkeilla mukautuvan vakionopeussäätimen sivulla. Huomaa, että etäisyysasetus on yhteinen etutörmäyksen varoituksen herkkyysasetuksen kanssa. Esimerkki: Jos asetus 3 (pitkä) on valittuna, kuljettajaa varoitetaan aikaisemmin mahdollisesta törmäyksestä myös silloin, kun mukautuva vakionopeussäädin ei ole aktiivinen tai on pois päältä. 9 Varoitus On täysin kuljettajan vastuulla pitää riittävä etäisyys edellä ajavaan autoon liikennetilanteen, sääolosuhteiden ja näkyvyyden edellyttämällä tavalla. Edessä olevan auton havaitseminen Edessä havaittu auto -merkkivalo A syttyy vihreänä nopeusmittarissa, kun järjestelmä havaitsee edessä ajosuunnassa olevan auton. Jos tämä symboli ei näy tai näkyy vain lyhyesti, mukautuva vakionopeussäädin ei reagoi edessä oleviin autoihin. Poiskytkentä Kuljettaja kytkee mukautuvan vakionopeussäätimen pois päältä, kun: painiketta y painetaan, jarrupoljinta painetaan, kytkinpoljinta painetaan yli neljän sekunnin ajan, automaattivaihteiston valintavipu siirretään asentoon N. Järjestelmä kytkeytyy myös automaattisesti pois päältä, kun: auton nopeus laskee alle 45 km/h tai nousee yli 190 km/h, Luistonestojärjestelmä on toiminnassa yli 20 sekunnin ajan, Elektroninen ajonvakautusjärjestelmä on toiminnassa,

184 182 Ajaminen ja käyttö moneen minuuttiin ei ole liikennettä eikä mitään havaita tien reunassa. Tässä tilanteessa tutkakaikuja ei ole ja tunnistin saattaa ilmoittaa olevansa tukossa, törmäystä edeltävä jarrutustoiminto käyttää jarruja, tutkan tunnistin on jään tai vesikalvon peitossa, tutkassa, moottorissa tai jarruissa havaitaan häiriö. Kun mukautuva vakionopeussäädin kytketään automaattisesti pois päältä, merkkivalo m syttyy valkoisena ja varoitussymboli näkyy ponnahdusikkunassa kuljettajan tietokeskuksessa. Tallennettu nopeus ylläpidetään. 9 Varoitus Kun mukautuva vakionopeussäädin on poiskytkettynä, kuljettajan täytyy hoitaa jarruttaminen ja moottorin ohjaus. Poiskytkentä Paina painiketta C kytkeäksesi mukautuvan vakionopeussäätimen pois päältä. Merkkivalo m sammuu. Tallennettu nopeus poistetaan. Sytytysvirran kytkeminen pois päältä kytkee myös mukautuvan vakionopeussäätimen pois päältä ja poistaa tallennetun nopeuden. Kuljettajan keskittyminen ajamiseen Käytä mukautuvaa vakionopeussäädintä varovasti ajaessasi mutkaisilla tai mäkisillä teillä, koska järjestelmä voi kadottaa edessä olevan auton ja tarvita aikaa sen havaitsemiseen uudestaan. Älä käytä järjestelmää liukkailla teillä, koska se voi saada aikaan nopeita muutoksia renkaiden pidossa (pyörien luistaminen) ja voisit menettää auton hallinnan. Älä käytä mukautuvaa vakionopeussäädintä sateessa, lumessa tai likaisissa olosuhteissa, koska tutkan tunnistin voi peittyä vesikalvoon, pölyyn, jäähän tai lumeen. Tämä alentaa näkyvyyttä tai estää sen kokonaan. Jos tunnistin tukkeutuu, puhdista sen suojus.

185 Ajaminen ja käyttö 183 Järjestelmän rajoitukset Järjestelmän automaattinen jarrutusteho ei mahdollista voimakkaita jarrutuksia eikä jarrutusteho välttämättä riitä törmäyksen estämiseen. Äkillisen kaistanvaihdon jälkeen järjestelmä tarvitsee jonkin verran aikaa seuraavan edessä olevan auton havaitsemiseen. Joten jos uusi auto havaitaan, järjestelmä voi lisätä nopeutta jarruttamisen sijaan. Mukautuva vakionopeussäädin ei huomioi vastaantulevaa liikennettä. Mukautuva vakionopeussäädin ei jarruta pysähtyneiden autojen, jalankulkijoiden tai eläimien kohdalla. Kaarteet Mukautuva vakionopeussäädin laskee ennakoidun reitin keskipakovoiman avulla. Tämä ennakoitu reitti ottaa huomioon senhetkiset kaarteen ominaisuudet, mutta se ei voi ennakoida sen tulevaa suuntaa. Järjestelmä saattaa kadottaa edessä olevan auton tai huomioida toisen auton joka ei ole reitillä. Näin voi tapahtua ajettaessa kaarteeseen tai poistuttaessa kaarteesta tai kaarteen muuttuessa jyrkemmäksi tai loivemmaksi. Jos järjestelmä ei enää havaitse autoa edessä, merkkivalo A sammuu. Jos keskipakovoima on kaarteessa liian suuri, järjestelmä hidastaa autoa hiukan. Tätä jarrutustehoa ei ole suunniteltu estämään luisumista ulos kaarteessa. Kuljettaja on vastuussa nopeuden alentamisesta ennen kaarteeseen ajamista ja yleisesti nopeuden sovittamisesta tieolosuhteiden ja nopeusrajoitusten mukaiseksi. Moottoritiet Mukauta moottoriteillä asetettu nopeus tilanteen ja sään mukaan. Ota aina huomioon, että mukautuvan vakionopeussäätimen kantama on rajoitettu ja jarrutusteho rajallinen ja että reitillä olevan auton havaitsemiseen menee jonkin verran aikaa. Mukautuva vakionopeussäädin ei ehkä kykene jarruttamaan autoa ajoissa törmäyksen välttämiseksi huomattavasti hitaamman auton kanssa tai kaistanvaihdon jälkeen. Näin on erityisesti ajettaessa suurella nopeudella tai näkyvyyden ollessa huono sääolosuhteiden takia. Saavuttaessa moottoritielle tai poistuttaessa moottoritieltä mukautuva vakionopeussäädin voi kadottaa edessä olevan auton ja kiihdyttää asetettuun nopeuteen. Alenna tästä syystä asetettua nopeutta ennen moottoritielle saapumista tai moottoritieltä poistumista.

186 184 Ajaminen ja käyttö Auton suunnanmuutokset Jos toinen auto siirtyy ajoreitillesi, mukautuva vakionopeussäädin ottaa sen huomioon sen siirtyessä kokonaan eteesi. Ole valmis toimenpiteisiin ja painamaan jarrupoljinta, jos tarvitaan nopeaa jarrutusta. Ajaminen mäissä ja perävaunun vetäminen Järjestelmän toiminta ajettaessa mäissä ja vedettäessä perävaunua riippuu auton nopeudesta, kuormituksesta, liikenneolosuhteista ja tien kaltevuudesta. Se ei ehkä havaitse edessä olevaa autoa ajettaessa mäessä. Jyrkässä mäessä sinun täytyy ehkä käyttää kaasupoljinta auton nopeuden ylläpitämiseen. Ajaessasi alamäkeen, erityisesti vetäessäsi perävaunua, sinun täytyy ehkä jarruttaa nopeuden ylläpitämiseksi tai alentamiseksi. Huomaa, että jarruttaminen kytkee järjestelmän pois päältä. Mukautuvan vakionopeussäätimen käyttämistä ei suositella ajettaessa jyrkissä mäissä tai vedettäessä perävaunua. Tutkayksikkö Tutkayksikkö sijaitsee jäähdyttimen säleikön takana merkkilogon alla. 9 Varoitus Tutkayksikkö on kohdistettu huolellisesti tehtaalla. Tästä syystä älä käytä järjestelmää etutörmäyksen jälkeen. Etupuskuri saattaa vaikuttaa ehjältä, mutta sen takana oleva tunnistin voi olla poissa paikaltaan ja reagoida virheellisesti. Anna onnettomuuden jälkeen korjaamon tarkistaa ja korjata mukautuvan vakionopeussäätimen tunnistimen asento. Asetukset Asetuksia voidaan muuttaa auton räätälöinnin Törmäyksen valmistelu - valikossa, Ohjeita häiriötilanteen varalta Jos mukautuva vakionopeussäädin ei toimi tilapäisten ongelmien johdosta (esim. jään tukkima) tai järjestelmässä ilmenee pysyvä vika, viesti näkyy kuljettajan tietokeskuksessa.

187 Ajaminen ja käyttö 185 Auton viestit Etutörmäyksen varoitus Etutörmäyksen varoitus voi auttaa välttämään etutörmäyksen tai pienentämään sen vakavuutta. Jos auto lähestyy liian nopeasti edellä ajavaa autoa, kuuluu varoitusääni ja kuljettajan tietokeskuksessa näkyy hälytys. Edessä havaittu auto -symboli A syttyy vihreänä nopeusmittarissa, kun järjestelmä on havainnut ajosuunnassa olevan auton. Edellytyksenä on, että etutörmäyksen varoitus on aktivoitu auton räätälöintivalikossa eikä sitä ole passivoitu painikkeella V (järjestelmästä riippuen, katso seuraava). Auton varusteista riippuen etutörmäyksen varoitusjärjestelmä on saatavana kahtena eri versiona: Tutkajärjestelmään perustuva etutörmäyksen varoitus mukautuvalla vakionopeussäätimellä varustetuissa autoissa Etukamerajärjestelmään perustuva etutörmäyksen varoitus tavallisella vakionopeussäätimellä varustetuissa autoissa ja autoissa, joissa ei ole vakionopeussäädintä. Tutkajärjestelmään perustuva etutörmäyksen varoitus Järjestelmä käyttää jäähdyttimen säleikön takana olevaa tutkatunnistinta havaitakseen suoraan edessä ajosuunnassa olevan auton enintään 150 metrin etäisyydeltä. Aktivointi Etutörmäyksen varoitus toimii automaattisesti auton nopeuden ylittäessä kävelyvauhdin, edellyttäen, että Törmäyksen valmistelu -asetusta ei ole passivoitu auton räätälöintivalikossa

188 186 Ajaminen ja käyttö Hälytysherkkyyden valinta Hälytysherkkyydeksi voidaan valita lähietäisyys, keskipitkä etäisyys tai pitkä etäisyys. Kuljettajan hälyttäminen Paina painiketta E, nykyinen asetus näkyy kuljettajan tietokeskuksessa. Paina painiketta E uudelleen hälytysherkkyyden vaihtamiseksi. Asetus näkyy myös kuljettajan tietokeskuksen ylärivillä. Huomaa, että hälytyksen herkkyysasetus on yhteinen mukautuvan vakionopeussäätimen etäisyysasetuksen kanssa. Hälytysherkkyysasetuksen muuttaminen muuttaa siis myös mukautuvan vakionopeussäätimen etäisyysasetusta. Lähestyttäessä toista autoa liian nopeasti törmäyksen varoitussivu näkyy kuljettajan tietokeskuksessa. Samanaikaisesti kuuluu varoitusääni. Paina jarrupoljinta tilanteen niin vaatiessa. Asetukset Asetuksia voidaan muuttaa auton räätälöinnin Törmäyksen valmistelu - valikossa

189 Ajaminen ja käyttö 187 Etukamerajärjestelmään perustuva etutörmäyksen varoitus Etutörmäyksen varoitus käyttää auton tuulilasin etukamerajärjestelmää havaitakseen suoraan edessä ajosuunnassa olevan auton noin 60 metrin etäisyydeltä. Aktivointi Etutörmäyksen varoitus toimii automaattisesti auton nopeuden ylittäessä 40 km/h, jos sitä ei ole passivoitu painikkeella V, katso alla. Hälytysherkkyyden valinta Hälytysherkkyydeksi voidaan valita lähietäisyys, keskipitkä etäisyys tai pitkä etäisyys. Paina painiketta V, nykyinen asetus näkyy kuljettajan tietokeskuksessa. Paina painiketta V uudelleen hälytysherkkyyden vaihtamiseksi. Kuljettajan hälyttäminen Lähestyttäessä toista autoa liian nopeasti törmäyksen varoitussivu näkyy kuljettajan tietokeskuksessa. Samanaikaisesti kuuluu varoitusääni. Paina jarrupoljinta tilanteen niin vaatiessa. Poiskytkentä Järjestelmän voi kytkeä pois päältä. Paina painiketta V toistuvasti kunnes seuraava viesti näkyy kuljettajan tietokeskuksessa.

190 188 Ajaminen ja käyttö Yleisiä tietoja etutörmäyksen varoituksen molemmista versioista 9 Varoitus Etutörmäyksen varoitus on vain varoitusjärjestelmä eikä se käytä jarruja. Lähestyttäessä edellä olevaa autoa liian nopeasti se ei ehkä anna sinulle riittävästi aikaa törmäyksen välttämiseen. On täysin kuljettajan vastuulla pitää riittävä etäisyys edellä ajavaan autoon liikennetilanteen, sääolosuhteiden ja näkyvyyden edellyttämällä tavalla. Kuljettajan tulee aina keskittyä täysin ajamiseen. Hänen tulee olla aina valmiina toimimaan ja jarruttamaan. Järjestelmän rajoitukset Järjestelmä on suunniteltu varoittamaan vain autoista, mutta se voi reagoida myös muihin metalliesineisiin. Seuraavissa tapauksissa etutörmäyksen varoitus ei ehkä havaitse edessä olevaa autoa tai tunnistimen toimintakyky on rajoitettu: ajettaessa mutkaisilla teillä, sään rajoittaessa näkyvyyttä, esim. sumu, sade tai lumi, jos tunnistin on peittynyt lumeen, jäähän, mutaan, loskaan tai likaan tai tuulilasi on vaurioitunut. Etäisyyden osoitus edessä olevaan kohteeseen Etäisyyden osoitus edessä olevaan kohteeseen näyttää etäisyyden edessä ajavaan autoon. Järjestelmä käyttää auton varustuksesta riippuen joko jäähdyttimen säleikön takana olevaa tutkaa tai tuulilasin etukameraa tunnistaakseen etäisyyden suoraan edessä olevaan autoon. Se on aktiivinen yli 40 km/h nopeudella. Kun edessä ajava auto havaitaan, etäisyys näytetään sekunteina kuljettajan tietokeskuksessa Paina MENU-painiketta suuntavilkkuvivussa valitaksesi Asetukset X ja käännä säätöpyörää valitaksesi seuraavan etäisyysnäyttösivun.

191 Ajaminen ja käyttö 189 Pienin näytetty etäisyys on 0,5 s. Jos edessä ei ole autoa tai edessä oleva auto on kantaman ulkopuolella, näytössä näkyy kaksi viivaa: -.- s. Aktiivinen hätäjarrutus Aktiivinen hätäjarrutus voi auttaa pienentämään vaurioita törmättäessä suoraan edessä olevaan autoon tai esteeseen, kun törmäystä ei voi enää estää manuaalisella jarrutuksella tai ohjaamalla. Ennen kuin aktiivinen hätäjarrutus aktivoituu, etutörmäyksen varoitus varoittaa kuljettajaa Toiminto käyttää eri kanavia (esim. tutkatunnistin, jarrupaine, auton nopeus) etutörmäyksen todennäköisyyden laskemiseen. Aktiivinen hätäjarrutus toimii automaattisesti auton nopeuden ylittäessä kävelyvauhdin, edellyttäen että Törmäyksen valmistelu -asetusta ei ole passivoitu auton räätälöintivalikossa Järjestelmään kuuluu: Jarrujen valmiusjärjestelmä Automaattinen hätäjarrutus Eteenpäin suuntautunut jarrutusapu 9 Varoitus Järjestelmää ei ole tarkoitettu korvaamaan kuljettajan vastuuta ajamisesta ja liikenteen seuraamisesta. Se on tarkoitettu vain tukitoiminnoksi. Kuljettajan tulee painaa jarrupoljinta niin pitkään kuin liikennetilanne edellyttää. Jarrujen valmiusjärjestelmä Lähestyttäessä edessä olevaa autoa niin nopeasti, että törmäys on todennäköinen, jarrujen valmiusjärjestelmä paineistaa jarruja hiukan. Tämä pienentää vasteaikaa tarvittaessa manuaalista tai automaattista jarrutusta. Jarrujärjestelmä on valmiina, jolloin jarrutus tapahtuu nopeammin. Automaattinen hätäjarrutus Jarrujen valmiustilaan asettamisen jälkeen ja juuri ennen törmäystä tämä toiminto jarruttaa automaattisesti rajoitetulla teholla törmäysnopeuden alentamiseksi. Eteenpäin suuntautunut jarrutusapu Jarrujen valmiusjärjestelmän ja automaattisen hätäjarrutuksen lisäksi eteenpäin suuntautunut jarrutusapu tekee jarrutusavusta herkemmän. Näin kevyellä jarrupolkimen painalluksella saadaan välittömästi aikaan

192 190 Ajaminen ja käyttö voimakas jarrutus. Tämä toiminto auttaa kuljettajaa jarruttamaan nopeammin ja voimakkaammin ennen törmäystä. 9 Varoitus Aktiivista hätäjarrutusta ei ole suunniteltu jarruttamaan itsenäisesti tai välttämään törmäystä automaattisesti. Se on suunniteltu alentamaan auton nopeutta ennen törmäystä. Se ei ehkä reagoi paikallaan oleviin autoihin, jalankulkijoihin tai eläimiin. Äkillisen kaistanvaihdon jälkeen järjestelmä tarvitsee määrätyn ajan seuraavan edessä olevan auton havaitsemiseen. Kuljettajan tulee aina keskittyä täysin ajamiseen. Kuljettajan tulee olla aina valmiina toimimaan, jarruttamaan ja ohjaamaan törmäyksen välttämiseksi. Järjestelmä on suunniteltu toiminaan kaikkien autossa matkustavien käyttäessä turvavöitä. Järjestelmän rajoitukset Aktiivinen hätäjarrutus toimii rajoitetusti tai ei lainkaan sateessa, lumessa tai hyvin likaisissa olosuhteissa, koska tutkan tunnistin voi peittyä vesikalvoon, pölyyn, jäähän tai lumeen. Jos tunnistin tukkeutuu, puhdista sen suojus. Joissakin harvinaisissa tapauksissa aktiivinen hätäjarrutus voi jarruttaa lyhyesti tilanteissa, joissa se on tarpeetonta, esimerkiksi kaarteessa olevien liikennemerkkien tai toisella kaistalla olevien autojen takia. Tämä on normaalia toimintaa eikä auto ole huollon tarpeessa. Paina kaasupoljinta voimakkaasti ohittaaksesi automaattisen jarrutuksen. Asetukset Asetuksia voidaan muuttaa auton räätälöinnin Törmäyksen valmistelu - valikossa, Ohjeita häiriötilanteen varalta Jos järjestelmä on huollon tarpeessa, kuljettajan tietokeskuksessa näkyy viesti. Jos järjestelmä ei toimi niin kuin sen pitäisi, auton viestit näytetään kuljettajan tietokeskuksessa. Auton viestit

193 Ajaminen ja käyttö 191 Pysäköintitutka Painike r tai D Jos toinen järjestelmä on aktiivinen, järjestelmien välillä voidaan vaihtaa painamalla painiketta lyhyesti tai pidempään. Aktivointi Pysäköintitutka helpottaa pysäköintiä mittaamalla auton ja esteiden välisen etäisyyden ja antamalla äänimerkkejä. Vastuu pysäköinnistä on kuitenkin täysin kuljettajalla. Järjestelmään kuuluu neljä takapuskurin ultraäänipysäköintitunnistinta. Jos auto on varustettu etupysäköintitutkalla, järjestelmään kuuluu neljä ultraäänianturia etupuskurissa. Järjestelmä käyttää kahta eri taajuutta etu- ja taka-antureille, kullakin on eri ääni. Merkkivalo r Pysäköintitutka kytketään päälle ja pois painamalla pysäköintitutkan painiketta r. Jos autossa on myös kehittynyt pysäköintiavustin 3 193, pysäköintitutkassa on painike D. Tässä tapauksessa molempia järjestelmiä käytetään painikkeella D. Kytke pysäköintitutka päälle tai pois päältä painamalla painiketta r tai D kerran lyhyesti. Paina painiketta r tai D noin sekunnin ajan kehittyneen pysäköintiavustimen kytkemiseksi päälle tai pois. Kun peruutusvaihde kytketään, järjestelmä aktivoituu automaattisesti. Alhaisella nopeudella etupysäköintitutka voidaan kytkeä päälle myös painamalla pysäköintitutkan painiketta r tai D lyhyesti. Pysäköintitutkan painikkeessa palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.

194 192 Ajaminen ja käyttö Äänimerkki Järjestelmä varoittaa kuljettajaa äänimerkeillä auton edessä tai takana olevista esteistä. Riippuen siitä mikä anturi on lähempänä estettä, kuulet kyseisen anturin äänimerkin. Äänimerkkien väli lyhenee etäisyyden lyhentyessä. Etäisyyden ollessa alle 30 cm äänimerkki on jatkuva. Lisäksi etäisyys esteisiin saattaa näkyä kuljettajan tietokeskuksessa Ylemmän tason näytöllä varustetuissa versioissa etäisyys edessä olevaan esteeseen näytetään muuttuvien segmenttien avulla. Ylemmän tason yhdistelmänäytöllä varustetuissa versioissa etäisyys edessä ja takana olevaan esteeseen näytetään auton ympärillä olevilla muuttuvilla etäisyysviivoilla. Näytössä näkyvä etäisyys voi poistua näkyvistä, jos esiin tulee tärkeämpi viesti. Kun auton viesti on ohittanut etäisyysosoituksen, etäisyyttä ei enää näytetä ennen kuin pysäköintitutka aktivoidaan uudelleen. Poiskytkentä Kytke järjestelmä pois päältä painamalla pysäköintitutkan painiketta r tai D lyhyesti. Painikkeen LED sammuu ja kuljettajan tietokeskuksessa näkyy Pysäköintitutka pois päältä. Järjestelmä kytkeytyy automaattisesti pois toiminnasta määrätyn nopeuden ylittyessä. Jos r- tai D-painiketta painetaan kerran sytytysjakson aikana, etupysäköintitutka kytkeytyy aina uudelleen päälle, kun auton nopeus alittaa tietyn arvon. Ohjeita häiriötilanteen varalta Jos järjestelmässä on vika, r palaa tai kuljettajan tietokeskuksessa näytetään viesti. Jos järjestelmä ei toimi tilapäisten ongelmien, kuten lumen peittämien tunnistimien takia, r palaa tai kuljettajan tietokeskuksessa näytetään viesti. Auton viestit

195 Ajaminen ja käyttö Varoitus Tietyissä olosuhteissa, heijastavien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lähellä, järjestelmä ei ehkä tunnista estettä. Erityistä huomiota tulee kiinnittää mataliin esteisiin, jotka voivat vaurioittaa puskurin alaosaa. Huomio Anturin, joka on esim. jään tai lumen peitossa, toiminta voi olla huonontunut. Raskas kuormitus voi huonontaa pysäköintitutkajärjestelmän toimintaa. Korkeat ajoneuvot (esim. maastoautot, minipakettiautot, pakettiautot jne.) ovat erikoistapauksia. Esteiden havaitsemista näiden autojen yläosassa ei voida taata. Järjestelmä ei ehkä havaitse esineitä, joiden heijastava poikkipinta-ala on hyvin pieni, kuten kapeita esineitä tai pehmeitä materiaaleja. Pysäköintitutka ei tunnista havaintoalueensa ulkopuolella olevia esteitä. Huomautus Pysäköintitutkajärjestelmä havaitsee automaattisesti tehdasasennetut vetolaitteet. Se on pois käytöstä, kun liitin on kytkettynä. Anturi saattaa virheellisesti havaita esteen (kaikuhäiriö) ulkoisten akustisten tai mekaanisten häiriöiden vaikutuksesta. Kehittynyt pysäköintiavustin Kehittynyt pysäköintiavustin ohjaa kuljettajan pysäköintipaikkaan antamalla ohjeita kuljettajan tietokeskuksessa sekä äänimerkkejä. Kuljettajalla on kuitenkin täysi vastuu pysäköinnistä järjestelmän ehdottamaan paikkaan sekä pysäköinnin ohjausliikkeistä. Järjestelmä käyttää pysäköintitutkan tunnistimia ja kahta lisätunnistinta etupuskurin ja takapuskurin molemmilla puolilla.

196 194 Ajaminen ja käyttö Painike D Kehittynyttä pysäköintiavustinta ja pysäköintitutkaa käytetään samalla painikkeella. Paina painiketta kerran lyhyesti pysäköintitutkan kytkemiseksi päälle tai pois. Paina painiketta D noin sekunnin ajan kehittyneen pysäköintiavustimen kytkemiseksi päälle tai pois. Jos toinen järjestelmä on aktiivinen, järjestelmien välillä voidaan vaihtaa painamalla painiketta lyhyesti tai pidempään. Aktivointi Etsittäessä pysäköintipaikkaa järjestelmä on aktivoitava painamalla painiketta D noin sekunnin ajan. Järjestelmä voidaan aktivoida enintään 30 km/h nopeudella ja järjestelmä etsii pysäköintipaikkaa enintään 30 km/h nopeudella. Suurin sallittu etäisyys auton kyljen ja pysäköityjen autojen rivin välillä on 1,8 metriä. Huomautus Ennen kuin kehittynyttä pysäköintiavustinta käytetään ensimmäistä kertaa, autolla tulee ajaa ainakin 40 km järjestelmän kalibroimiseksi. Toiminta Kun autolla ajetaan pysäköityjen autojen rivin ohi ja järjestelmä on toiminnassa, kehittynyt pysäköintiavustin alkaa etsiä sopivaa pysäköintipaikkaa. Kun soveltuva pysäköintipaikka löytyy, kuljettajan tietokeskuksessa näkyy visuaalinen palaute ja kuuluu äänisignaali.

197 Ajaminen ja käyttö 195 Järjestelmän ehdotus pysäköintipaikaksi hyväksytään, kun kuljettaja pysäyttää auton 10 metrin päähän kohdasta, jossa ilmoitus annettiin. Järjestelmä laskee parhaan reitin pysäköintipaikkaan. Sitten se ohjaa kuljettajan paikkaan antamalla tarkkoja ohjeita. Ohjeissa näytetään: huomautus ajettaessa yli 30 km/h nopeudella, käsky pysäyttää auto, kun pysäköintipaikka havaitaan, ajosuunta pysäköinnin aikana, ohjauspyörän asento pysäköinnin aikana, joidenkin ohjeiden yhteydessä näytetään edistymisestä kertova palkki. Onnistunut pysäköinti ilmoitetaan valmis-symbolilla. Jos kuljettaja ei pysäytä autoa 10 metrin sisällä ehdotetusta pysäköintipaikasta, järjestelmä alkaa etsiä toista sopivaa pysäköintipaikkaa. Pysäköinnin puolen vaihto Järjestelmä on ohjelmoitu havaitsemaan pysäköintipaikat matkustajan puolella. Etsiäksesi pysäköintipaikkaa kuljettajan puolelta, kytke kuljettajan puoleinen suuntavilkku. Näytön esitysjärjestys Kehittyneen pysäköintiavustimen aktivoinnin jälkeen kuljettajan tietokeskukseen tulee viesti. Tärkeysjärjestyksen kärjessä olevat viestit, kuten

198 196 Ajaminen ja käyttö auton viestit 3 124, näytetään. Kun viesti on hyväksytty painamalla painiketta SET/CLR, pysäköintiavun viestit palaavat näyttöön ja pysäköintiä voidaan jatkaa. Poiskytkentä Järjestelmä kytketään pois toiminnasta: painamalla painiketta D noin sekunnin ajan pysäköinnin päättyessä onnistuneesti ajettaessa yli 30 km/h nopeudella katkaistaessa sytytysvirta Jos kuljettaja tai järjestelmä katkaisee käytön pysäköinnin aikana, asiasta ilmoitetaan kuljettajan tietokeskuksessa viestillä Pysäköinti lopetettu. Ohjeita häiriötilanteen varalta Kuljettajan tietokeskukseen tulee viesti, kun: järjestelmässä on vika kuljettaja ei tehnyt pysäköintiä onnistuneesti loppuun järjestelmä ei toimi Jos pysäköintiohjeita annettaessa havaitaan este, kuljettajan tietokeskukseen tulee viesti Pysähdy. Esteen poistaminen palauttaa pysäköintitoiminnon. Jos estettä ei poisteta, järjestelmä poistuu toiminnasta. Aktivoi järjestelmä uuden pysäköintipaikan etsimistä varten painamalla painiketta D noin sekunnin ajan.

199 Ajaminen ja käyttö 197 Tärkeitä ohjeita pysäköintiapujärjestelmien käytöstä 9 Varoitus Tietyissä olosuhteissa, heijastavien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lähellä, järjestelmä ei ehkä tunnista estettä. Erityistä huomiota tulee kiinnittää mataliin esteisiin, jotka voivat vaurioittaa puskurin alaosaa. Huomio Anturin, joka on esim. jään tai lumen peitossa, toiminta voi olla huonontunut. Raskas kuormitus voi huonontaa pysäköintitutkajärjestelmän toimintaa. Korkeat ajoneuvot (esim. maastoautot, minipakettiautot, pakettiautot jne.) ovat erikoistapauksia. Esteiden havaitsemista näiden autojen yläosassa ei voida taata. Järjestelmä ei ehkä havaitse esineitä, joiden heijastava poikkipinta-ala on hyvin pieni, kuten kapeita esineitä tai pehmeitä materiaaleja. Pysäköintitutka ei tunnista havaintoalueensa ulkopuolella olevia esteitä. Huomautus Pysäköintitutkajärjestelmä havaitsee automaattisesti tehdasasennetut vetolaitteet. Se on pois käytöstä, kun liitin on kytkettynä. Anturi saattaa ulkoisen akustisen tai mekaanisen häiriön johdosta havaita olemattoman kohteen (kaikuhäiriö). Pysäköintiapujärjestelmä ei ehkä reagoi pysäköintipaikassa tapahtuviin muutoksiin aloitettuaan ensimmäisen pysäköintiliikkeen. Kuolleen kulman varoitus Kuolleen kulman varoitusjärjestelmä havaitsee ja ilmaisee kohteet auton kummallakin puolella "kuolleen kulman" alueella. Järjestelmä näyttää visuaalisen varoituksen molemmissa sivutaustapeileissä havaitessaan kohteen, joka ei ehkä näy auton sisäja ulkopeileissä. Järjestelmän tunnistimet sijaitsevat puskurissa auton vasemmalla ja oikealla puolella. 9 Varoitus Kuolleen kulman varoitus ei korvaa kuljettajan tarkkaavaisuutta. Järjestelmä ei havaitse: Nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella alueella. Jalankulkijoita, pyöräilijöitä tai eläimiä. Tarkista tilanne aina ennen kaistan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suuntavilkkua. Kun järjestelmä havaitsee auton kuolleen kulman alueella ajettaessa eteenpäin joko autoa ohitettaessa tai oltaessa itse ohitettavana, oranssi varoitussymboli B syttyy vastaavassa

200 198 Ajaminen ja käyttö ulkopeilissä. Jos kuljettaja sitten aktivoi suuntavilkun, varoitussymboli B alkaa vilkkua oranssina ja merkkiääni kuuluu varoituksena siitä, ettei kaistaa pidä vaihtaa. Kuolleen kulman varoitus on toiminnassa 10 km/h km/h nopeuksilla. Ajaminen yli 140 km/h nopeudella kytkee järjestelmän pois päältä, himmeät varoitussymbolit B ilmaisevat tämän molemmissa ulkopeileissä. Nopeuden alentaminen takaisin tämän rajan alapuolelle sammuttaa varoitussymbolit. Jos sen jälkeen havaitaan auto kuolleen kulman alueella, varoitussymbolit B syttyvät normaalisti vastaavalla puolella. Kun auto käynnistetään, molempien ulkopeilien näytöt syttyvät hetkeksi osoituksena siitä, että järjestelmä on toiminnassa. Järjestelmä voidaan kytkeä päälle tai pois infonäytön valikossa Asetukset, auton räätälöinti Käytöstä poistaminen ilmoitetaan viestillä kuljettajan tietokeskuksessa. Havaintovyöhykkeet Järjestelmän tunnistimet kattavat noin 3 metrin alueen auton molemmilla puolilla. Tämä vyöhyke alkaa molemmista sivupeileistä ja ulottuu taaksepäin noin 3 metriä. Vyöhykkeen korkeus on noin 0,5 metrin ja 2 metrin välillä maasta mitattuna. Havaintovyöhykkeet eivät muutu, jos autolla vedetään perävaunua. Kuolleen kulman varoitusjärjestelmä on suunniteltu jättämään huomiotta paikallaan olevat kohteet, kuten kaiteet, tolpat, reunakivet, seinät ja palkit. Pysäköityjä tai vastaantulevia autoja ei tunnisteta. Ohjeita häiriötilanteen varalta Ajoittaisia vääriä hälytyksiä voi aiheutua normaaleissa olosuhteissa ja ne lisääntyvät kosteissa olosuhteissa. Kuolleen kulman varoitus ei toimi, jos takapuskurin vasen tai oikea kulma on mudan, lian, lumen, jään tai loskan peitossa eikä voimakkaassa sateessa. Puhdistusohjeet Jos järjestelmässä ilmenee häiriö tai järjestelmä ei toimi tilapäisistä olosuhteista johtuen, kuljettajan tietokeskuksessa näkyy viesti. Käänny korjaamon puoleen. Takakamera Takakamera auttaa kuljettajaa peruutettaessa näyttämällä kuvan auton takana olevasta alueesta. Kameran kuva näkyy värillisessä infonäytössä.

201 Ajaminen ja käyttö Varoitus Takakamera ei korvaa kuljettajan tarkkaavaisuutta. Huomaa, että kameran ja kehittyneen pysäköintiavustimen tunnistimien havaintoalueen ulkopuolella olevia esineitä, esim. puskurin alapuolella tai auton alla, ei näytetä. Älä peruuta autoa ainoastaan infonäytön varassa, vaan tarkista tilanne auton takana ja ympärillä aina ennen peruuttamista. Aktivointi Takakamera aktivoituu automaattisesti, kun peruutusvaihde kytketään. Toiminta Kamera on asennettu takaluukun kahvaan ja sen katselukulma on 130. Kameran korkeasta sijainnista johtuen näytössä näkyy takapuskuri, jota voidaan käyttää ohjausapuna. Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa todellisesta etäisyydestä. Opasviivat Dynaamiset opasviivat ovat vaakasuuntaisia 1 metrin välein näkyviä viivoja, jotka näkyvät näytössä ja joiden avulla voidaan määrittää etäisyys näytettyihin kohteisiin.

202 200 Ajaminen ja käyttö Auton liikerata näkyy ohjauskulman mukaisesti. Tämä toiminto voidaan passivoida infonäytön valikossa Asetukset. Auton personalisointi Varoitussymbolit Varoitussymbolit ilmaistaan kolmioina 9 kuvassa, ne osoittavat kehittyneen pysäköintiavustimen takatunnistimien havaitsemat esteet. Näyttöasetukset Kirkkaus voidaan säätää monitoimisäätimen ylös/alas-painikkeilla. Kontrasti voidaan säätää monitoimisäätimen vasen/oikea-painikkeilla. Poiskytkentä Kamera kytkeytyy pois päältä määrätyn nopeuden ylittyessä eteenpäin ajossa tai jos peruutusvaihde ei ole kytkettynä noin 10 sekuntiin. Takakameran päälle- tai poiskytkentää voidaan muuttaa infonäytön valikossa Asetukset. Auton räätälöinti Ohjeita häiriötilanteen varalta Vikaviestit näkyvät symbolin 9 kanssa infonäytössä ylärivillä. Takakamera ei ehkä toimi oikein, kun: ympärillä on pimeää, aurinko tai ajovalot osuvat suoraan kameran linssiin, jää, lumi, muta tai jokin muu peittää kameran linssin. Puhdista linssi, huuhtele se vedellä ja pyyhi se pehmeällä kankaalla, takaluukkua ei ole suljettu oikein, auton takaosaan on kohdistunut törmäys, tapahtuu äärimmäisiä lämpötilan vaihteluita. Liikennemerkkien tunnistus Toiminta Liikennemerkkiapu havaitsee tietyt liikennemerkit etukameran avulla ja näyttää ne kuljettajan tietokeskuksessa.

203 Ajaminen ja käyttö 201 Liikennemerkit, jotka tunnistetaan, ovat Rajoitus- ja ohituskieltomerkit nopeusrajoitus ohituskielto nopeusrajoituksen päättyminen ohituskiellon päättyminen Liikennemerkit seuraavien alkaminen ja päättyminen: moottoritiet A-tiet pihakadut Lisäkilvet lisäohjeita koskien liikennemerkkejä perävaunun vetämistä koskevat rajoitukset kosteusvaroitus jäävaroitus suuntanuolet Nopeusrajoitusmerkit näkyvät kuljettajan tietokeskuksessa, kunnes seuraava nopeusrajoitusmerkki tai nopeusrajoituksen päättyminen havaitaan tai kun määrätty aika on kulunut. Useampia merkkejä voi näkyä näytössä yhtä aikaa. Ruudussa oleva huutomerkki osoittaa, että on havaittu lisämerkki, jota järjestelmä ei pysty tunnistamaan. Järjestelmä on aktiivinen nopeuteen 200 km/h asti valaistusolosuhteista riippuen. Yöllä järjestelmä on aktiivinen 160 km/h nopeuteen asti. Kun nopeus laskee 55 km/h:n alapuolelle, näyttö nollataan ja liikennemerkkisivun sisältö poistetaan. Seuraava tunnistettu nopeusrajoitus näkyy näytössä.

204 202 Ajaminen ja käyttö Näyttöilmoitus Ponnahdustoiminto Nopeusrajoitukset ja ohituskieltomerkit näytetään ponnahdusikkunoina kullakin kuljettajan tietokeskuksen sivulla. Liikennemerkit näytetään sivulla Liikennemerkkien tunnistus kuljettajan tietokeskuksessa, valitaan suuntavilkkuvivun säätöpyörällä Kun jokin muu toiminto kuljettajan tietokeskuksen valikosta on ollut valittuna ja Liikennemerkkien tunnistus - sivu valitaan uudelleen, viimeksi tunnistettu liikennemerkki näytetään. Jos järjestelmä passivoituu itsestään, liikennemerkkisivu tyhjennetään (paitsi jos auto on varustettu navigointijärjestelmällä) ja merkkinä näytetään seuraava symboli: Liikennemerkkisivu voidaan tyhjentää myös ajettaessa painamalla suuntavilkkuvivun painiketta SET/ CLR pidempään. Ponnahdustoiminto voidaan kytkeä pois toiminnasta liikennemerkkisivulla painamalla SET/CLR-painiketta suuntavilkkuvivussa.

205 Ajaminen ja käyttö 203 Kun asetussivu näkyy, valitse Pois kytkeäksesi pois ponnahdustoiminnon. Aktivoidaan uudelleen valitsemalla Päällä. Kun sytytysvirta kytketään, ponnahdustoiminto on poiskytkettynä. Ponnahdusilmoitus näkyy noin 8 sekunnin ajan kuljettajan tietokeskuksessa. Liikennemerkkien tunnistus navigointijärjestelmän yhteydessä Jos auto on varustettu navigointijärjestelmällä, seuraavat toiminnot voivat olla käytettävissä: nopeusrajoitusten jatkuva näyttö huonoissa sääolosuhteissa näytetään nopeusrajoitusten navigointitiedot Ohjeita häiriötilanteen varalta Liikennemerkkiapu ei ehkä toimi oikein, kun: tuulilasin alue, jolla etukamera sijaitsee, ei ole puhdas liikennemerkit ovat kokonaan tai osittain peitossa tai vaikeita havaita ympäristön olosuhteet ovat epäedulliset, esim. rankkasade, lumisade, suora auringonvalo tai varjot. Tässä tapauksessa näytössä on viesti Ei liikennemerkki havaintoa. Johtuen säästä liikennemerkit on asennettu väärin tai ne ovat vaurioituneet liikennemerkit eivät vastaa Wienin liikennemerkkejä koskevaa sopimusta (Wiener Übereinkommen über Straßenverkehrszeichen) Huomio Järjestelmän tarkoitus on auttaa kuljettajaa määritetyllä nopeusalueella erottamaan tietyt liikennemerkit. Älä jätä huomioimatta liikennemerkkejä, joita järjestelmä ei näytä. Järjestelmä ei erota mitään muita kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa nopeusrajoituksen. Älä omaksu riskejä ottavaa ajotapaa tästä erityistoiminnosta huolimatta. Sopeuta ajonopeus aina tieolosuhteisiin.

206 204 Ajaminen ja käyttö Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän täydestä vastuusta auton käsittelyssä. Kaistavahti Kaistavahtijärjestelmä tarkkailee etukameralla kaistamerkintöjä, joiden välissä auto kulkee. Järjestelmä havaitsee kaistanvaihdot ja varoittaa kuljettajaa tahattomasta kaistanvaihdosta näkyvällä varoituksella ja äänimerkillä. Edellytykset tahattoman kaistanvaihdon havaitsemiselle ovat: suuntavilkkuja ei käytetä jarrupoljinta ei paineta kaasupoljinta ei paineta eikä ajonopeutta kiihdytetä ohjausliikkeitä ei tehdä Jos kuljettaja tekee toimenpiteitä, varoitusta ei anneta. Aktivointi Kaistavahti aktivoidaan painamalla )-painiketta. Painikkeessa palava LED on merkki siitä, että järjestelmä on toiminnassa. Kun mittariston merkkivalo ) palaa vihreänä, järjestelmä on toimintavalmiudessa. Järjestelmää voidaan käyttää vain yli 56 km/h:n ajonopeuksilla kaistamerkintöjen ollessa havaittavissa. Kun järjestelmä havaitsee tahattoman kaistanvaihdon, merkkivalo ) vaihtuu keltaiseksi ja vilkkuu. Samalla kuuluu äänimerkki. Poiskytkentä Järjestelmä kytketään pois päältä painamalla painiketta ), painikkeen LED sammuu. Alle 56 km/h:n nopeuksilla järjestelmää ei voida käyttää. Ohjeita häiriötilanteen varalta Kaistavahtijärjestelmä ei ehkä toimi oikein, kun: tuulilasi ei ole puhdas ympäristön olosuhteet ovat epäedulliset, esim. rankkasade, lumisade, suora auringonvalo tai varjot

207 Ajaminen ja käyttö 205 Järjestelmä ei voi toimia, jos kaistamerkintöjä ei havaita. Polttoaine Bensiinimoottorien polttoaine Käytä vain lyijytöntä polttoainetta, joka täyttää eurooppalaisen standardin EN 228 tai E DIN vaatimukset tai vastaavaa. Moottorissasi voidaan käyttää E10- polttoainetta, joka täyttää näiden standardien vaatimukset. E10-polttoaine sisältää enintään 10 % bioetanolia. Käytä suositellun oktaaniluvun polttoainetta Alhaisemman oktaaniluvun polttoaineen käyttö voi heikentää moottorin tehoa ja vääntömomenttia ja nostaa hieman polttoaineenkulutusta. Huomio Älä käytä polttoaineita tai polttoaineen lisäaineita, jotka sisältävät metalliyhdisteitä, esimerkiksi mangaanipohjaisia lisäaineita. Se saattaisi aiheuttaa moottorivaurioita. Huomio Jos käytetään muuta kuin EN 228- tai E DIN standardin mukaista tai vastaavaa polttoainetta, seurauksena voi olla karstoittuminen tai moottorivaurio ja se voi vaikuttaa takuuseen. Huomio Liian matalaoktaaninen polttoaine voi aiheuttaa hallitsemattoman palamisen ja moottorin vaurioitumisen. Dieselmoottorien polttoaine Käytä vain normin EN 590 mukaisia dieselpolttoaineita.

208 206 Ajaminen ja käyttö Euroopan Unionin ulkopuolisissa maissa tulee käyttää Euro-Dieseliä, jonka rikkipitoisuus on alle 50 ppm. Huomio Jos käytetään muuta kuin EN 590 -standardin mukaista tai vastaavaa polttoainetta, seurauksena voi olla moottorin tehon heikkeneminen, lisääntynyt kuluminen tai moottorivaurio ja se voi vaikuttaa takuuseen. Älä käytä meridieselöljyjä, lämmitysöljyjä, Aquazolea tai muita vastaavia dieselöljy-vesiemulsioita. Bensiinimoottorien polttoaineita ja dieselpolttoaineita ei saa sekoittaa keskenään. Polttoaine nestekaasukäytössä Nestekaasusta käytetään lyhennettä LPG (Liquefied Petroleum Gas) tai ranskalaista nimikettä GPL (Gaz de Pétrole Liquéfié). Nestekaasu tunnetaan myös nimellä Autogas. Nestekaasu koostuu lähinnä propaanista ja butaanista. Oktaaniluku on välillä 105 ja 115, riippuen butaaniosuudesta. Nestekaasu säilytetään nestemäisenä noin 5-10 baarin paineessa. Kiehumispiste riippuu paineesta ja seossuhteesta. Ympäristön paineessa se on välillä -42 C (puhdas propaani) ja -0,5 C (puhdas butaani). Huomio Järjestelmä toimii noin -8 C C ulkolämpötiloissa. Nestekaasujärjestelmän täysi toiminta voidaan taata vain nestekaasulla, joka täyttää DIN EN 589 minimivaatimukset. Polttoaineen valintapainike LPG-painikkeen painaminen vaihtaa bensiini- ja nestekaasukäytön välillä heti, kun vaaditut parametrit (jäähdytysnesteen lämpötila, kaasun lämpötila ja moottorin minimikäyntinopeus) on saavutettu. Vaatimukset täyttyvät yleensä noin 60 sekunnissa (riippuen ulkolämpötilasta) ja ensimmäisen voimakkaamman kaasupolkimen painamisen jälkeen. LEDin tila näyttää kulloisenkin toimintatavan.

209 Ajaminen ja käyttö pois = bensiinikäyttö 1 palaa = nestekaasukäyttö 1 vilkkuu = vaihtaminen ei ole mahdollista, yksi polttoainetyyppi on loppunut Kun nestekaasusäiliöt ovat tyhjät, järjestelmä kytkeytyy automaattisesti bensiinikäyttöön sytytysvirran katkaisemiseen asti. Bensiinisäiliö on ajettava kuuden kuukauden välein tyhjäksi niin, että merkkivalo i syttyy, ja tankattava sitten uudelleen. Tämä auttaa ylläpitämään polttoaineen laadun ja järjestelmän toiminnan bensiinikäytössä. Auto on tankattava säännöllisin väliajoin täyteen, jotta säiliö ei syövy. Viat ja korjaustoimenpiteet Jos kaasukäyttö ei ole mahdollista, tarkista seuraavat: Onko kaasua riittävästi? Onko bensiiniä riittävästi käynnistystä varten? Äärimmäisistä lämpötiloista ja kaasun koostumuksesta johtuen saattaa kestää hieman pidempään, ennen kuin järjestelmä vaihtaa bensiinikäytöstä kaasukäyttöön. Äärimmäisissä olosuhteissa järjestelmä saattaa myös vaihtaa takaisin bensiinitoimintoon, jos minimivaatimukset eivät täyty. Käänny kaikissa muissa häiriötapauksissa korjaamon puoleen. Huomio Nestekaasujärjestelmän turvallisuuden ja takuun säilyttämiseksi vain koulutetut asiantuntijat saavat tehdä järjestelmään korjaus- ja säätötöitä. Nestekaasulla on ominainen haju (hajuste), jotta vuodot voidaan havaita helposti. 9 Varoitus Jos havaitset kaasun hajua autossa tai sen lähellä, vaihda välittömästi bensiinikäyttöön. Tupakointi on kielletty. Ei avotulta tai syttyviä materiaaleja. Jos mahdollista, sulje moniventtiilin manuaalinen sulkuventtiili. Moniventtiili sijaitsee nestekaasusäiliössä tavaratilassa, takalattian suojuksen alla. Käännä säätöpyörää myötäpäivään.

210 208 Ajaminen ja käyttö Jos kaasun hajua ei enää ole havaittavissa, kun manuaalinen sulkuventtiili on kiinni, autoa voidaan käyttää bensiinitilassa. Jos kaasun hajua ilmenee edelleen, älä käynnistä moottoria. Korjauta häiriön syy korjaamolla. Maanalaisissa pysäköintilaitoksissa tulee noudattaa pysäköintilaitoksen ylläpitäjän ohjeita ja paikallista lainsäädäntöä. Huomautus Kytke onnettomuustilanteessa sytytysvirta pois ja sammuta valot. Sulje moniventtiilin manuaalinen sulkuventtiili. Tankkaaminen 9 Vaara Ennen kuin tankkaat, sammuta moottori ja mahdolliset palotilalla varustetut lisälämmittimet. Katkaise matkapuhelimista virta. Noudata tankatessasi tankkauspaikan käyttö- ja turvallisuusohjeita. 9 Vaara Polttoaine on syttyvää ja räjähdysaltista. Tupakointi on kielletty. Avotulta ei saa sytyttää eikä kipinöitä saa muodostua. Jos auton sisällä haisee polttoaine, korjauta syy välittömästi korjaamolla. Huomio Jos olet tankannut väärää polttoainetta, älä kytke sytytysvirtaa. Polttoainesäiliön täyttöaukko sijaitsee takana auton oikealla puolella.

211 Ajaminen ja käyttö 209 Polttoainesäiliön täyttöaukon luukun saa auki vain auton lukituksen ollessa avattu. Vedä läpästä syvennyksen kohdalta ja avaa se.. Avataan kiertämällä korkkia hitaasti vasemmalle. Täyttöaukon korkki voidaan kiinnittää täyttöaukon luukussa olevaan pidikkeeseen. Laita pumpun suutin kokonaan täyttöaukkoon ja kytke se päälle tankkausta varten. Automaattisen katkaisun jälkeen voidaan lisätä enintään kaksi annosta polttoainetta. Huomio Huuhdo yli valunut polttoaine heti pois korin pinnalta. Suljetaan kiertämällä polttoaineen täyttöaukon korkkia oikealle, kunnes se naksahtaa. Sulje luukku ja varmista sen lukkiutuminen. Nestekaasun tankkaaminen Noudata tankatessasi tankkauspaikan käyttö- ja turvallisuusohjeita. Nestekaasun täyttöventtiili sijaitsee polttoaineen täyttöaukon luukun takana. Irrota suojakorkki täyttöaukosta.

212 210 Ajaminen ja käyttö Aseta tarvittava sovitin. ACME-sovitin: Ruuvaa täyttösuuttimen mutteri sovittimeen. Paina täyttösuuttimen lukitusvipu alas. DISH-täyttöaukko (Italia): Aseta täyttösuutin sovittimeen. Paina täyttösuuttimen lukitusvipu alas. Bajonettitäyttöaukko: Aseta täyttösuutin sovittimeen ja käännä neljänneskierrosta vasemmalle tai oikealle. Vedä täyttösuuttimen lukitusvipua. EURO-täyttöaukko: Paina täyttösuutinta sovittimeen kunnes se lukkiutuu. Paina nestekaasun syöttöpisteen painiketta. Täyttöjärjestelmä pysähtyy tai siirtyy hitaaseen toimintoon, kun säiliöstä on 80 % täynnä (maksimi täyttötaso). Vapauta täyttöjärjestelmän painike, jolloin täyttöprosessi lakkaa. Vapauta lukitusvipu ja irrota täyttösuutin. Pieni määrä nestekaasua saattaa vuotaa ulos. Irrota sovitin ja säilytä se autossa. Kiinnitä suojakorkki estääksesi vieraiden esineiden pääsyn täyttöaukkoon ja järjestelmään. 9 Varoitus Järjestelmän rakenteesta johtuen lukitusvivun vapautumisen jälkeen kaasua vuotaa aina jonkin verran. Vältä sen hengittämistä. 9 Varoitus Nestekaasusäiliön voi turvallisuussyistä täyttää vain 80 %:iin sen vetoisuudesta. Nestekaasusäiliön moniventtiili rajoittaa automaattisesti täyttömäärää. Jos lisätään suurempi määrä, suosittelemme ettei autoa pidetä auringossa ennen kuin ylimenevä määrä on käytetty. Täyttösovitin Koska täyttöjärjestelmiä ei ole standardoitu, on käytettävä erilaisia sovittimia, joita on saatavana Opel Partnereilta ja Opel Service Partnereilta.

213 Ajaminen ja käyttö 211 ACME-sovitin: Belgia, Saksa, Irlanti, Luxemburg, Sveitsi Bajonettisovitin: Alankomaat, Norja, Espanja, Yhdistynyt kuningaskunta EURO-sovitin: Espanja DISH-sovitin (Italia): Bosnia-Hertsegovina, Bulgaria, Tanska, Viro, Ranska, Kreikka, Italia, Kroatia, Latvia, Liettua, Makedonia, Itävalta, Puola, Portugali, Romania, Ruotsi, Sveitsi, Serbia, Slovakia, Slovenia, Tsekin tasavalta, Turkki, Ukraina, Unkari Polttoainesäiliön täyttöaukon korkki Käytä vain alkuperäisiä täyttöaukon korkkeja. Dieselmoottorilla varustetuissa autoissa on erityismallinen täyttöaukon korkki. Polttoaineenkulutus CO 2 -päästöt Opel Astran polttoaineenkulutus (yhdistetty) on 3,7-8,1 l/100 km. CO 2 -päästöt (yhdistetty) ovat g/km. Katso omaa autoasi koskevat arvot auton mukana toimitetusta ETY:n yhdenmukaisuusvakuutuksesta tai muista kansallisista rekisteröintiasiakirjoista.

214 212 Ajaminen ja käyttö Yleisiä tietoja Viralliset polttoaineenkulutustiedot ja CO 2 -päästöarvot koskevat EU-perusmallia vakiovarusteilla. Polttoaineenkulutustiedot ja CO 2 - päästötiedot määritetään säädöksen R (EC) nro 715/2007 mukaisesti (soveltuvan version mukaan), ottaen huomioon auton paino käyttökunnossa säädöksen mukaisesti. Ilmoitetut luvut on tarkoitettu vain eri mallien vertailuun eikä niitä pidä pitää takuuna tietyn auton todellisesta kulutuksesta. Lisävarusteet voivat lisätä polttoaineenkulutusta ja CO 2 -päästöjä jonkin verran ilmoitetuista arvoista. Polttoaineenkulutus riippuu hyvin paljon henkilökohtaisesta ajotavasta sekä tie- ja liikenneolosuhteista. Vetäminen Yleisiä tietoja Käytä vain autoon hyväksyttyä perävaunun vetolaitetta. Anna vetolaitteen jälkiasennus korjaamon tehtäväksi. Autoon on mahdollisesti tehtävä jäähdytysjärjestelmään, lämpökilpiin tai muihin laitteisiin kohdistuvia muutoksia. Perävaunun jarruvalojen polttimoiden sähkökatkosten tunnistustoiminto ei voi havaita osittaista sähkökatkosta. Esim. 4 x 5 W:n tapauksessa se havaitsee katkoksen vain, jos yksi 5 W:n lamppu palaa tai yksikään lamppu ei pala. Vetolaitteen asennus saattaa peittää hinaussilmukan aukon. Käytä tällöin kuulatankokytkentää perävaunun vetämiseen. Pidä vetolaitteen kuulatanko aina mukana autossa. Tehdasasenteisen vetokoukun asennusmitat Ajo-ominaisuudet ja perävaunun veto-ohjeita Voitele kuula ennen perävaunun kytkemistä, paitsi käytettäessä kuulaan vaikuttavaa vakainta, joka vaimentaa perävaunun sivuttaisliikettä. Jos perävaunun ajovakaus on huono tai asuntovaunun suurin sallittu kokonaismassa on yli 1300 kg, vakaimen käyttöä suositellaan ehdottomasti ajettaessa yli 80 km/h nopeudella. Jos perävaunu alkaa heilahdella voimakkaasti, hidasta nopeutta, älä suorita vastaohjausliikkeitä, hätätilanteessa jarruta voimakkaasti. Käytä alamäkeen ajaessasi samaa vaihdetta kuin ylämäkeen ajaessasi ja aja suunnilleen samalla nopeudella. Säädä rengaspaineet täyden kuorman arvoon

215 Ajaminen ja käyttö 213 Perävaunun vetäminen Perävaunun massa Sallitut perävaunumassat ovat autoja moottorikohtaisia enimmäisarvoja, joita ei saa ylittää. Todellinen perävaunumassa on perävaunun todellisen kokonaismassan ja todellisen aisakuorman välinen erotus perävaunun ollessa kytkettynä. Auton sallitut perävaunumassat on merkitty auton asiapapereihin. Yleisesti ottaen ne pätevät enintään 12 %:n nousuihin asti. Autosi sallitut perävaunumassat pätevät enintään ilmoitettuun nousuun asti ja enintään 1000 m merenpinnan yläpuolelle. Koska moottorin teho laskee ilman tiheyden pienentyessä korkeuden kasvun vuoksi ja näin ollen myös auton nousukyky huononee, niin sallittu yhdistelmän kokonaismassa pienenee 10 % jokaista aloitettua 1000 metrin korkeudenlisäystä kohden. Ajettaessa teillä, joissa ei ole suuria nousuja (alle 8 %, esim. moottoritie), ei ajoneuvoyhdistelmän kokonaismassaa tarvitse alentaa. Suurinta sallittua yhdistelmämassaa ei saa ylittää. Suurin sallittu yhdistelmämassa on merkitty auton tyyppikilpeen Aisakuorma Aisakuorma on voima, joka kohdistuu perävaunusta vetokuulaan. Sitä voidaan muuttaa siirtämällä kuormaa perävaunussa. Vetoauton suurin sallittu aisakuorma (75 kg) on ilmoitettu vetolaitteen tyyppikilvessä ja auton asiapapereissa. Aina tulee pyrkiä vetoauton sallittuun aisakuormaan, varsinkin perävaunun ollessa raskas. Aisakuorma ei saa koskaan alittaa 25 kg:aa. Taka-akselikuormitus Perävaunun ollessa kytkettynä ja vetoauton täysin kuormattuna suurimman sallitun taka-akselikuormituksen (katso tiedot tyyppikilvestä tai auton asiapapereista) saa ylittää 60 kg:lla, suurimman sallitun kokonaismassan saa ylittää 60 kg:lla. Jos suurin sallittu taka-akselikuormitus ylitetään, suurin sallittu nopeus on 100 km/h. Hinauslaitteisto Huomio Kun autolla ei vedetä perävaunua, on kuulatanko irrotettava. Kuulatangon säilytys Vetokoukkua säilytetään tavaratilan lattiassa. Laita hihna kiinnityslenkin läpi, kierrä kaksi kertaa ympäri ja kiristä hihna pussin kiinnittämiseksi paikalleen.

216 214 Ajaminen ja käyttö Kuulatangon kiinnitys Kuulatangon tiukkuuden tarkastus Paina kiinnikkeitä sisäänpäin ja irrota suojus, paitsi 3-ovisen viistoperän kohdalla. Vapauta pistorasia ja käännä se alas. Irrota kuulatangon kiinnitysaukon suojatulppa ja aseta se talteen. Punaisen merkinnän kiertokahvassa tulee osoittaa vetokoukussa olevaan vihreään merkintään päin. Kääntönupin ja kuulatangon välisen välin on oltava noin 6 mm. Avaimen tulee olla asennossa c. Muuten kuulatanko on kiristettävä ennen paikalleen asettamista: Avaa kuulatangon lukitus kääntämällä avain asentoon c.

217 Ajaminen ja käyttö 215 Vie kiristetty kuulatanko kiinnitysreikään ja paina sitä voimakkaasti ylöspäin, kunnes se lukittuu kuuluvasti. Kiertokahva kääntyy itsestään takaisin alkuasentoon ja jää kiinni kuulatankoon ilman rakoa. Varmistusvaijerin silmukka Käännä kiertokahvaa ulosvedettynä oikealle rajoittimeen asti. Kuulatangon asennus 9 Varoitus Älä koske kiertokahvaan sen paikalleen asetuksen aikana. Lukitse kuulatanko kääntämällä avain asentoon e. Poista avain ja sulje suojaläppä. Kiinnitä jarrujen varmistusvaijeri silmukkaan. Varmista, että kuulatanko on oikein asennettu Vihreän merkinnän kiertokahvassa tulee osoittaa vetokoukussa olevaan vihreään merkintään päin. Kiertokahvan ja kuulatangon välissä ei saa olla rakoa. Kuulatangon on oltava tiukasti lukittunut kiinnitysaukkoon. Kuulatangon on oltava lukittu ja avaimen on oltava vedetty pois.

218 216 Ajaminen ja käyttö 9 Varoitus Perävaunua saa vetää vain oikein asennetun kuulatangon kanssa. Jos kuulatankoa ei saa asennettua oikein, käänny korjaamon puoleen. Kuulatangon irrotus Aseta suojatulppa kiinnitysaukkoon. Käännä pistorasia takaisin. Laita suojus takaisin, paitsi 3-ovisen viistoperän kohdalla. Perävaunun vakautusjärjestelmä Jos järjestelmä havaitsee heiluntaliikkeen, moottorin tehoa alennetaan ja yhdistelmää jarrutetaan tavoitteellisesti, kunnes heiluntaliike lakkaa. Järjestelmän toimiessa ohjauspyörä on pidettävä mahdollisimman tiukasti paikallaan. Perävaunun vakautusjärjestelmä (TSA) on elektronisen ajonvakautusjärjestelmän toiminto. Avaa suojaläppä ja käännä avain asentoon c kuulatangon lukituksen avaamiseksi. Käännä kiertokahvaa ulosvedettynä oikealle rajoittimeen asti. Vedä kuulatanko alakautta pois.

219 Auton hoito 217 Auton hoito Yleistä tietoa Auton tarkistukset Polttimon vaihto Sähköjärjestelmä Auton työkalut Vanteet ja renkaat Käynnistys apukaapeleilla Vetäminen Ulkopintojen hoito Yleistä tietoa Lisävarusteet ja autoon tehdyt muutokset Suosittelemme alkuperäisosien ja lisävarusteiden sekä autotyypille nimenomaisesti hyväksyttyjen osien käyttöä. Muiden osien luotettavuutta emme voi - vaikka niillä olisi viranomaisen antama tai muu hyväksyntä - arvioida emmekä vastata niiden sopivuudesta. Sähköjärjestelmään ei saa tehdä muutoksia, esim. kajota elektronisiin ohjainlaitteisiin (ns. lastuviritys). Huomio Kun autoa kuljetetaan junassa tai hinausajoneuvossa, roiskeläpät voivat vaurioitua. Auton poistaminen käytöstä Auton poistaminen käytöstä pitkähköksi ajaksi Jos auto poistetaan käytöstä useaksi kuukaudeksi: Auton pesu ja vahaus. Moottoritilan ja alustan vahauksen tarkastus. Tiivistekumien puhdistus ja voitelu. Täytä polttoainesäiliö kokonaan. Moottoriöljyn vaihto. Lasinpesunestesäiliön tyhjennys. Jäähdytysnesteen jäätymis- ja korroosiosuojan tarkastus. Säädä rengaspaineet täyden kuorman arvoon. Pysäköi auto kuivaan ja hyvin tuuletettuun tilaan. Kytke ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Aseta pyörien eteen kiilat, jotta auto ei lähde liikkeelle. Älä kytke seisontajarrua.

220 218 Auton hoito Avaa konepelti, sulje kaikki ovet ja lukitse auto. Irrota kaapelikenkä akun miinusnavasta. Huomaa, että kaikki järjestelmät, esim. murtohälytin, eivät ole toimintavalmiudessa. Auton palauttaminen käyttöön Kun auto otetaan uudelleen käyttöön: Kaapelikengän kiinnitys akun miinusnapaan. Sähkökäyttöisten ikkunannostimien aktivointi. Rengaspaineiden tarkastus. Lasinpesunestesäiliön täyttö. Moottoriöljyn määrän tarkastus. Jäähdytysnesteen määrän tarkastus. Kiinnitä tarvittaessa rekisterikilpi. Auton romutus ja kierrätys Tietoa autojen romutuspisteistä ja kierrätyksestä löytyy www-sivustoltamme. Anna auton romutus aina valtuutetun kierrätyskeskuksen tehtäväksi. Kaasuautojen kierrätys on annettava siihen valtuutetun huoltokeskuksen tehtäväksi. Auton tarkistukset Töiden tekeminen 9 Varoitus Moottoritilassa tehtävät tarkastukset saa tehdä vain sytytysvirran ollessa katkaistuna. Jäähdytyspuhallin voi käynnistyä myös sytytysvirran ollessa katkaistuna.

221 Auton hoito Vaara Sytytysjärjestelmässä ja ksenonvaloissa on erittäin korkea jännite. Älä koske niihin. Konepelti Avaaminen Vedä vapautuskahvasta ja palauta se alkuasentoonsa. Työnnä salpaa oikealle ja avaa konepelti. Tue konepelti. Jos konepelti avataan Autostop-toiminnon aikana, moottori käynnistyy automaattisesti uudelleen turvallisuussyistä. Sulkeminen Paina tuki pitimeensä ennen konepellin sulkemista. Laske konepelti alas ja anna sen pudota lukkoonsa. Tarkista lukkiutuminen. Moottoriöljy Tarkista moottoriöljyn määrä säännöllisesti itse, jotta moottori ei vaurioidu. Käytä oikeantyyppistä öljyä. Neste- ja voiteluainesuositukset Tarkastus pitää tehdä auton ollessa vaakasuoralla alustalla. Moottorin on oltava käyttölämpötilassa ja vähintään 5 minuuttia pysäytettynä. Vedä öljynmittatikku ulos, pyyhi se, aseta se sisään varressa olevaan vastekohtaansa asti, vedä se uudelleen ulos ja lue moottoriöljyn määrä.

222 220 Auton hoito Työnnä mittatikku varressa olevaan vastekohtaan asti ja käännä puoli kierrosta. Suosittelemme saman moottoriöljyluokan käyttämistä kuin viimeisessä öljynvaihdossa käytettiin. Moottorin öljymäärä ei saa ylittää mittatikun MAX-merkkiä. Huomio Liika moottoriöljy on valutettava tai imettävä pois. Lisää öljyä, jos öljymäärä on MINmerkin alapuolella. Täyttötilavuudet Aseta korkki paikalleen suoraan ja kierrä se kiinni. Öljynmittatikut ovat erilaisia moottorista riippuen. Moottorin jäähdytysneste Jäähdytysneste suojaa pakkaselta noin -28 C:een saakka. Pohjoisissa maissa, joissa on hyvin kylmää, tehtaalla täytetty jäähdytysneste suojaa pakkaselta noin -37 C:een saakka. Huomio Käytä vain hyväksyttyä pakkasnestettä.

223 Auton hoito 221 Jäähdytysnesteen määrä Huomio Liian vähäisestä jäähdytysnesteen määrästä voi seurata moottorin vaurioituminen. Jäähdytysjärjestelmän ollessa kylmä pitää jäähdytysnesteen pinnan olla säiliössä hieman täyttöviivamerkinnän yläpuolella. Jos määrä on vähäisempi, nestettä on lisättävä. 9 Varoitus Anna moottorin jäähtyä ennen korkin avaamista. Avaa korkki varovasti, jotta ylipaine purkautuu hitaasti. Täytä 1:1 seoksella jäähdytysnestetiivistettä ja puhdasta hanavettä. Jos jäähdytysnestetiivistettä ei ole saatavana, käytä puhdasta hanavettä. Asenna korkki tiukasti. Tarkastuta jäähdytysnesteen pakkaskestävyys ja korjauta jäähdytysnestehäviön syy korjaamolla. Pesulaitteen neste Täytä puhtaalla vedellä ja jäätymisenestoainetta sisältävällä pesunesteellä. Katso oikea sekoitussuhde pesunestesäiliöstä. Huomio Vain riittävästi jäätymisenestoainetta sisältävä pesulaitteen neste suojaa alhaisilta lämpötiloilta ja äkillisiltä lämpötilan laskuilta.

224 222 Auton hoito Jarrut Kun jarrupalat ovat kuluneet minimipaksuuteen, jarrutuksen aikana kuuluu kitisevää ääntä. Ajamista voidaan jatkaa, mutta jarrupalat on vaihdatettava mahdollisimman pian. Kun uudet jarrupalat on asennettu, vältä tarpeettomia täysjarrutuksia ensimmäisten ajomatkojen aikana. Jarruneste 9 Varoitus Jarruneste on myrkyllistä ja syövyttävää. Älä päästä nestettä iholle, silmiin, kankaille äläkä maalipinnoille. Jarrunesteen pinnan on oltava merkkien MIN ja MAX välissä. Nestettä lisättäessä on noudatettava mitä suurinta siisteyttä, koska jarrunesteen epäpuhtauksista voi seurata jarrulaitteiston toimintahäiriöitä. Korjauta jarrunestehukan syy korjaamolla. Käytä ainoastaan autolle hyväksyttyä jarrunestettä. Jarru- ja kytkinneste Akku Auton akku ei vaadi huoltoa, jos ajoprofiili mahdollistaa akun riittävän latauksen. Lyhyiden etäisyyksien ajo ja toistuvat moottorin käynnistykset voivat tyhjentää akun. Vältä tarpeettomien sähkönkuluttajien käyttöä. Paristot eivät kuulu kotitalousjätteisiin. Ne on toimitettava kierrätettäviksi jättämällä ne asianmukaiseen keräyspisteeseen. Jos auto jätetään seisomaan yli 4 viikoksi, akku voi purkautua. Irrota kaapelikenkä akun miinusnavasta. Akun saa kytkeä ja irrottaa vain sytytysvirran ollessa katkaistu. Akun purkautumisen esto

225 Auton hoito 223 Akun vaihto Huomautus Jos jotakin tässä luvussa annettuja ohjeita ei noudateta, Stop-start-järjestelmä voi kytkeytyä tilapäisesti pois toiminnasta. Akkua vaihdettaessa on varmistettava, että plusnavan läheisyydessä ei ole avattuja tuuletusreikiä. Jos avattuja tuuletusreikiä on, ne on suljettava umpikannella ja miinusnavan läheisyydessä oleva tuuletusreikä on avattava. Käytä vain akkuja, joiden yläpuolelle voidaan asentaa sulakerasia. Stop-Start-järjestelmällä varustetuissa autoissa on varmistettava, että AGM (Absorptive Glass mat, imeytetty lasikuitumatto) -akkua vaihdettaessa käytetään uudelleen AGM-akkua. AGM-akku voidaan tunnistaa akussa olevasta tarrasta. Suosittelemme alkuperäisen Opel-akun käyttöä. Huomautus Jos käytetään alkuperäisestä Opelakusta poikkeavaa AGM-akkua, Stop-start-järjestelmän suorituskyky voi huonontua. Suosittelemme, että vaihdatat akun korjaamolla. Stop-start-järjestelmä Akun lataus 9 Varoitus Stop-start-järjestelmällä varustetuissa autoissa on varmistettava, että latauspotentiaali ei ole yli 14,6 volttia käytettäessä akkulaturia. Muuten akku voi vaurioitua. Käynnistys apukaapeleilla Varoitustarra

226 224 Auton hoito Symbolien merkitys: Kipinät, avotuli ja tupakointi kielletty. Suojaa aina silmät. Räjähdysherkät kaasut voivat aiheuttaa sokeutumisen tai loukkaantumisen. Säilytä akku lasten ulottumattomissa. Akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen tai vakavia palovammoja. Katso ohjekirjasta lisätietoa. Akun läheisyydessä saattaa olla räjähdysherkkää kaasua. Dieselpolttoainejärjestelmän ilmaus Jos säiliö on ajettu tyhjäksi, dieselpolttoainejärjestelmä on ilmattava. Kytke sytytysvirta kolmesti 15 sekunniksi kerrallaan. Käynnistä moottoria enintään 40 sekuntia. Toista tämä menettely aikaisintaan 5 sekunnin kuluttua. Jos moottori ei käynnisty, käänny korjaamon puoleen. Pyyhkimen sulan vaihto Nosta pyyhkimen varsi ylösnostettuun asentoon, paina painiketta irrottaaksesi pyyhkimen sulan ja poista se. Kiinnitä pyyhkimen sulka hieman vinosti pyyhkimen varteen ja työnnä sitä, kunnes se lukittuu. Laske pyyhkijän varsi varovasti alas. Takalasinpyyhkimen sulka Nosta pyyhkimen vartta. Irrota pyyhkimen sulka kuvan mukaisesti. Kiinnitä pyyhkimen sulka hieman vinosti pyyhkimen varteen ja työnnä sitä, kunnes se lukittuu. Laske pyyhkijän varsi varovasti alas.

227 Auton hoito 225 Polttimon vaihto Kytke sytytysvirta pois päältä ja kytke pois kyseinen kytkin tai sulje ovet. Tartu uuteen polttimoon vain kannasta! Älä kosketa polttimon lasia paljain käsin. Käytä vain samantyyppistä vaihtopolttimoa. Vaihda ajovalopolttimot moottoritilasta käsin. Polttimoiden tarkastus Kytke polttimon vaihdon jälkeen sytytysvirta ja tarkista valojen toiminta. Halogeeniajovalot 5-ovinen viistoperä, 4-ovinen porrasperä, Sports Tourer Halogeeniajovalot erillisillä lähi- ja kaukovalopolttimoilla. Lähivalo (1) ulompi polttimo. Kaukovalo (2) sisempi polttimo. Sivuvalot/päiväajovalot (3). Lähivalo (1) 1. Käännä suojusta (1) vastapäivään ja irrota se.

228 226 Auton hoito 2. Vapauta polttimon pidin kiertämällä sitä vastapäivään. Irrota lampun kanta heijastimesta. Kaukovalo (2) Sivuvalot/päiväajovalot (3) 3. Irrota polttimo pitimestä ja vaihda se. 4. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat heijastimen uriin, ja kiinnitä kiertämällä myötäpäivään. 5. Asenna suojus ja kierrä myötäpäivään. 1. Käännä suojusta (2) vastapäivään ja irrota se. 2. Vapauta polttimon pidin kiertämällä sitä vastapäivään. Irrota lampun kanta heijastimesta. 3. Irrota polttimo pitimestä ja vaihda se. 4. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat heijastimen uriin, ja kiinnitä kiertämällä myötäpäivään. 5. Asenna suojus ja kierrä myötäpäivään. 1. Käännä suojusta (3) vastapäivään ja irrota se. Käytä ruuvitalttaa suojuksen kiertämiseen.

229 Auton hoito Paina salpoja yhteen ja vedä polttimon pidin pois heijastimesta. 3-ovinen viistoperä Lähi/kaukovalo (1) 3. Irrota polttimo kannasta ja vaihda se. 4. Laita polttimon pidin heijastimeen. Asenna suojus ja kierrä myötäpäivään. Kaksoishalogeeniajovalot (1) yhdellä lähivalo- ja yhdellä kaukovalopolttimolla. Sivuvalot/päiväajovalot (2). 1. Käännä suojusta (1) vastapäivään ja irrota se.

230 228 Auton hoito 2. Vapauta polttimon pidin kiertämällä sitä vastapäivään. Irrota lampun kanta heijastimesta. Sivuvalot/päiväajovalot (2) 3. Irrota polttimon pidin johtoliittimestä painamalla pidinkielekettä. 4. Vaihda polttimo ja kytke polttimon pidin johtoliittimeen. 5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat heijastimen uriin, ja kiinnitä kiertämällä myötäpäivään. 6. Asenna suojus ja kierrä myötäpäivään. 1. Kierrä polttimon kantaa (2) vastapäivään vapauttaaksesi sen. Irrota polttimon kanta heijastimesta. 2. Irrota polttimo kannasta vetämällä. 3. Vaihda polttimo, aseta uusi polttimo kantaan. 4. Työnnä polttimon kanta heijastimeen ja kierrä myötäpäivään.

231 Auton hoito 229 Kääntyvät ajovalot 9 Vaara 1. Käännä suojusta vastapäivään ja irrota se. Kääntyvissä ajovaloissa käytetään ksenon-ajovaloja. Ksenonvaloissa on erittäin korkea jännite. Älä koske niihin. Vaihdata lamput korjaamolla. Sivuvalot/päiväajovalot ovat LED-valoja eikä niitä voi vaihtaa. Kulmavalojen polttimot voidaan vaihtaa. Kulmavalot 2. Vapauta polttimon pidin kiertämällä sitä vastapäivään. Irrota lampun kanta heijastimesta. 3. Irrota polttimo johtoliittimestä vetämällä. 4. Vaihda polttimo ja kytke polttimon pidin johtoliittimeen. 5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat heijastimen uriin, ja kiinnitä kiertämällä myötäpäivään. 6. Asenna suojus ja kierrä myötäpäivään.

232 230 Auton hoito Sumuvalot 5-ovinen viistoperä, 4-ovinen porrasperä, Sports Tourer 3. Irrota kolme ruuvia ja irrota sumuvaloasennelma puskurista. 1. Vapauta molemmat kuvut ruuvitaltalla merkityltä alueelta. 2. Irrota molemmat ruuvit ja irrota suuntavilkkuasennelma puskurista. 4. Kierrä polttimon kantaa vastapäivään ja irrota se heijastimesta. 5. Irrota polttimon kanta johtoliittimestä painamalla pidinkielekettä. 6. Vaihda polttimo ja laita polttimon kanta heijastimeen, kierrä kantaa myötäpäivään ja kiinnitä johtoliitin. 7. Kiinnitä sumuvaloasennelma puskuriin ja kiinnitä kolmella ruuvilla.

233 Auton hoito Kiinnitä suuntavilkkuasennelma puskuriin ja kiinnitä molemmat ruuvit. 9. Kiinnitä molemmat kuvut. 3-ovinen viistoperä 2. Irrota molemmat ruuvit ja irrota valoasennelma puskurista. 3. Kierrä polttimon kantaa vastapäivään ja irrota se heijastimesta. 4. Irrota polttimon kanta johtoliittimestä painamalla pidinkielekettä. 5. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin. 6. Asenna polttimon kanta heijastimeen kiertämällä myötäpäivään ja lukitse paikalleen. 7. Kiinnitä valoasennelma kiristämällä molemmat ruuvit. 8. Laita kansi paikalleen ja lukitse se. 1. Irrota kansi ruuvitaltalla syvennyksestä ja ota se pois paikaltaan.

234 232 Auton hoito Etusuuntavilkut 5-ovinen viistoperä, 4-ovinen porrasperä, Sports Tourer 3. Irrota polttimon pidin heijastimesta painamalla molempia pidinkielekkeitä. 2. Irrota molemmat ruuvit ja irrota valoasennelma puskurista. 1. Vapauta molemmat kuvut ruuvitaltalla merkityltä alueelta. 4. Irrota johtoliitin polttimon pitimestä painamalla pidinkielekettä. 5. Irrota ja vaihda polttimon pidin ja polttimo. 6. Aseta polttimon pidin heijastimeen ja kiinnitä johtoliitin. 7. Kiinnitä valoasennelma puskuriin ja kiinnitä molemmat ruuvit. 8. Kiinnitä molemmat kuvut.

235 Auton hoito ovinen viistoperä, 4-ovinen porrasperä, Sports Tourer Sport/GSietupuskurilla Polttimoihin pääsee käsiksi auton alta käsin. 3-ovinen viistoperä 1. Irrota jousipidin ja käännä sitä sitten taaksepäin. 2. Vedä polttimon pidin ja polttimo ulos heijastimesta. 3. Irrota polttimon kanta johtoliittimestä painamalla pidinkielekettä. 4. Irrota ja vaihda polttimon pidin ja polttimo. 5. Kiinnitä johtoliitin. 6. Laita polttimon pidin heijastimeen. 7. Käännä jousipidintä eteenpäin ja lukitse. 1. Käännä suojusta (1) vastapäivään ja irrota se.

236 234 Auton hoito 2. Kierrä polttimon pidintä vastapäivään sen irrottamiseksi ja vedä se pois heijastimesta. Takavalot 5-ovinen viistoperä 2. Ruuvaa muovinen kiinnitysmutteri sisäpuolelta käsin irti. 3. Irrota polttimo kannasta kiertämällä vastapäivään. 4. Vaihda polttimo, aseta uusi polttimo kantaan kiertämällä myötäpäivään. 5. Työnnä polttimon kanta heijastimeen ja kierrä myötäpäivään. 6. Asenna suojus ja kierrä myötäpäivään. 1. Vapauta suojus kyseiseltä sivulta ja poista se.

237 Auton hoito Vedä takavaloasennelma varovasti syvennyksistä ja irrota se. Varmista, että johtokanava jää paikalleen. 4. Irrota johto pitimestä. 5. Irrota johtoliitin polttimon kannattimesta. Valokokonaisuus takaluukussa 6. Irrota kolme ruuvia ruuvitaltalla ja irrota polttimon pidin valoasennelmasta. 7. Irrota polttimo vetämällä ja aseta uusi polttimo paikalleen painamalla se pitimeen ja kiertämällä vastapäivään: Takavalo (1) Jarruvalo (2) Suuntavilkun lamppu (3) 8. Työnnä polttimon kannatin takavaloon ja ruuvaa paikalleen. Kytke johtopistoke ja paina johto pitimeen. Kiinnitä valoasennelma pitimillä auton korissa oleviin syvennyksiin ja kiristä kiinnitysmutteri tavaratilan sisäpuolelta käsin. Sulje ja lukitse kansi. 1. Avaa takaluukku ja irrota suojus ja molemmat peitelevyt kyseiseltä puolelta. 2. Irrota kolme ruuvia. 3. Irrota valoasennelma. Varmista, että johtokanava jää paikalleen.

238 236 Auton hoito 4. Paina pidinkielekettä ja irrota polttimon kannatin valoasennelmasta. 5. Irrota polttimo vetämällä ja aseta uusi polttimo paikalleen painamalla se pitimeen ja kiertämällä vastapäivään: Takavalo (1) Takasumuvalo/peruutusvalo (2), riippuen puolesta. 6. Asenna polttimon kannatin takavaloasennelmaan. Asenna valoasennelma takaluukkuun ja kiristä ruuvit sisäpuolelta. Kiinnitä kaikki kannet. 4-ovinen porrasperä 2. Ruuvaa kaksi muovista kiinnitysmutteria sisäpuolelta käsin irti. 1. Irrota suojus kyseiseltä puolelta.

239 Auton hoito Vedä takavaloasennelma syvennyksistä ja irrota se. Varmista, että johtokanava jää paikalleen. 4. Irrota johtoliitin polttimon kannattimesta. 5. Irrota polttimon pidin kiertämällä ja aseta uusi polttimo paikalleen painamalla se pitimeen ja kiertämällä vastapäivään: Takavalon/jarruvalon lamppu (1) Suuntavilkun lamppu (2) 6. Aseta polttimon pidin paikalleen ja käännä sitä myötäpäivään. Liitä johtopistoke. Kiinnitä valoasennelma pitimillä auton korin syvennyksiin ja kiristä kiinnitysmutterit tavaratilan sisäpuolelta käsin. Kiinnitä suojus. Valokokonaisuus takaluukussa 1. Avaa takaluukku ja irrota suojus kyseiseltä puolelta. 2. Irrota polttimon pidin kiertämällä ja aseta uusi polttimo paikalleen painamalla se pitimeen ja kiertämällä vastapäivään: Takavalo (1) Takasumuvalo/peruutusvalo (2), riippuen puolesta. 3. Aseta polttimon pidin paikalleen ja käännä sitä myötäpäivään. Kiinnitä suojus.

240 238 Auton hoito Sports Tourer 2. Irrota suojus kyseiseltä puolelta. 4. Vedä takavaloasennelma syvennyksistä ja irrota se. Varmista, että johtokanava jää paikalleen. 5. Irrota johtoliitin polttimon kannattimesta. 1. Käännä vasemmalla puolella peite alas ja irrota. 3. Ruuvaa kaksi muovista kiinnitysmutteria sisäpuolelta käsin irti. 6. Irrota polttimon pidin kiertämällä vastapäivään ja aseta uusi polttimo paikalleen painamalla se pitimeen ja kiertämällä vastapäivään: Takavalot (1 + 2) Suuntavilkun lamppu (3) Jarruvalo (4) 7. Kytke johtopistoke ja paina johto pitimeen. Kiinnitä valoasennelma

241 Auton hoito 239 pitimillä auton korin syvennyksiin ja kiristä kiinnitysmutterit tavaratilan sisäpuolelta käsin. Kiinnitä suojus. Valokokonaisuus takaluukussa Paina peitelevy asennuksen yhteydessä vasemmalta puolelta läpivientikumeihin saadaksesi täyden pidätysvoiman. 1. Avaa takaluukku ja irrota peitelevyt kyseiseltä puolelta. 2. Irrota ruuvit. 3. Irrota takavaloasennelma ja irrota johtopistoke polttimon kannattimesta. 4. Irrota polttimon pidin kiertämällä vastapäivään ja aseta uusi polttimo paikalleen painamalla se pitimeen ja kiertämällä vastapäivään: Takavalo (1) Takasumuvalo/peruutusvalo (2), riippuen puolesta. 5. Asenna valoasennelma takaluukkuun ja kiristä ruuvit sisäpuolelta. Kiinnitä kaikki kannet.

242 240 Auton hoito Takasumuvalon tai peruutusvalon (2) kohdalle, riippuen puolesta, voidaan asettaa suojus takaluukkuun irrottamatta valoasennelmaa: irrota suojus, käännä polttimon pidintä ja vaihda polttimo kiertämällä vastapäivään. 3-ovinen viistoperä 2. Kierrä molemmat muoviset kiinnitysmutterit sisäpuolelta käsin irti. 1. Vapauta suojus kyseiseltä sivulta ja poista se. 3. Vedä takavaloasennelma syvennyksistä ja irrota se.

243 Auton hoito Irrota johtoliitin polttimon kannattimesta. 5. Irrota polttimon pidin kiertämällä ja aseta uusi polttimo paikalleen painamalla se pitimeen ja kiertämällä vastapäivään: Takavalon/jarruvalon lamppu (1) Suuntavilkun lamppu (2) LED-valolla varustettu versio Vain suuntavilkun lamppu (2) voidaan vaihtaa. 6. Asenna polttimon pidin takavaloasennelmaan ja kierrä vastapäivään. Kytke johtopistoke valoasennelmaan. Kiinnitä valoasennelma pitimillä auton korin syvennyksiin ja kiristä kiinnitysmutterit tavaratilan sisäpuolelta käsin. Sulje ja lukitse kansi. Valokokonaisuus takaluukussa 1. Avaa takaluukku ja irrota suojukset kyseiseltä puolelta. 2. Irrota kolme ruuvia. 3. Irrota takavaloasennelma takaluukusta. 4. Irrota polttimon pidin kiertämällä ja aseta uusi polttimo paikalleen painamalla se pitimeen ja kiertämällä vastapäivään: Takavalo (1) Takasumuvalo/peruutusvalo (2), riippuen puolesta. (2) (vain toinen puoli) LED-valolla varustettu versio Vain takasumuvalo tai peruutusvalo (2), riippuen puolesta, voidaan vaihtaa. 5. Asenna polttimon pidin takavaloasennelmaan ja kierrä vastapäivään. Asenna takavaloasennelma takaluukkuun ja kiristä ruuvit. Kiinnitä kaikki kannet.

244 242 Auton hoito Kylkisuuntavilkut Vaihdata polttimot korjaamossa. Rekisterikilven valo Tavaratilan valo Vaihdata lamput korjaamolla. Kojelaudan valaistus Vaihdata lamput korjaamolla. 1. Laita ruuvitaltta suojuksen syvennykseen, paina sivulle ja vapauta jousi. Irrota kansi. 2. Ota polttimon pidin alakautta pois, älä vedä johdosta. 3. Vapauta pidinkieleke ja irrota polttimon pidin johdosta. 4. Irrota polttimon pidin ja vaihda polttimo. 5. Kytke johtoliitin polttimon pitimeen. 6. Paina polttimon pidin koteloon ja sulje suojus. Sisävalot Sisävalo, lukuvalot Vaihdata lamput korjaamolla.

245 Auton hoito 243 Sähköjärjestelmä Sulakkeet Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja. Autossa on kolme sulakerasiaa: moottoritilassa vasemmalla edessä, vasemmalta ohjattavissa autoissa sisätilassa säilytyslokeron takana tai oikealla ajettavissa autoissa käsinelokeron takana, tavaratilan vasemmalla puolella suojuksen takana. Ennen sulakkeen vaihtoa katkaise sytytysvirta ja kytke vastaava katkaisin pois päältä. Viallisen sulakkeen tunnistaa poikki palaneesta langasta. Vaihda uusi sulake vasta, kun häiriön syy on poistettu. Jotkut toiminnot on voitu suojata useammalla sulakkeella. Sulakkeita saattaa olla sulakerasiassa, vaikka niillä ei ole toimintaa. Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla sulakkeen irrotin.

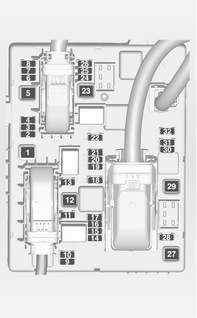

246 244 Auton hoito Moottoritilan sulakerasia Aseta sulakkeen irrotin ylhäältä tai sivulta päin sulakkeen päälle ja vedä sulake pois. Sulakerasia on moottoritilassa edessä vasemmalla. Irrota kansi ja käännä sitä ylös niin pitkälle kuin se menee. Irrota kansi pystysuoraan ylöspäin.

247 Auton hoito 245 Nro Virtapiiri 1 Moottorin ohjausyksikkö 2 Lambda-anturi 3 Polttoaineenruiskutus, sytytysjärjestelmä 4 Polttoaineenruiskutus, sytytysjärjestelmä 5 6 Peilien lämmitys 7 Puhaltimen ohjaus 8 Lambda-anturi, moottori 9 Takaikkunan anturi 10 Akkuanturi 11 Takaluukun vapautus 12 Mukautuvien ajovalojen yksikkö Takalasin pyyhin 15 Moottorin ohjausyksikkö 16 Käynnistin 17 Vaihteiston ohjausyksikkö 18 Takalasin lämmitin Nro Virtapiiri 19 Sähkötoimisten etusivuikkunoiden ikkunannostimet 20 Sähkötoimisten takasivuikkunoiden ikkunannostimet 21 ABS 22 Vasen kaukovalo (halogeeni) 23 Ajovalojen pesulaite 24 Oikea lähivalo (Xenon) 25 Vasen lähivalo (Xenon) 26 Sumuvalot 27 Dieselpolttoaineen lämmitin Sähkötoiminen seisontajarru 30 ABS Turvatyyny 33 Kääntyvät ajovalot Sähkötoimiset ikkunat 36 Nro Virtapiiri 37 Hiilisäiliön tuuletussolenoidi 38 Alipainepumppu 39 Polttoainejärjestelmän ohjausyksikkö 40 Tuulilasin pesin, takalasin pesin 41 Oikea kaukovalo (halogeeni) 42 Jäähdytyspuhallin 43 Tuulilasinpyyhkimet Jäähdytyspuhallin Äänitorvi 48 Jäähdytyspuhallin 49 Polttoainepumppu 50 Ajovalojen korkeudensäätö 51 Ilmaläppä 52 Dieselmoottorin lisälämmitin 53 Vaihteiston ohjausyksikkö, moottorin ohjausyksikkö 54 Johtojen valvonta

248 246 Auton hoito Kun vialliset sulakkeet on vaihdettu, sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu. Jos sulakerasian kantta ei ole suljettu oikein, seurauksena saattaa olla toimintahäiriö. Avaa säilytystila ja paina vasemmalle sen avaamiseksi. Käännä säilytyslokero alas ja poista se. Kojelaudan sulakerasia Vasemmalta ohjattavissa autoissa sulakerasia on kojelaudan säilytystilan takana. Oikealta ohjattavissa autoissa sulakerasia sijaitsee kannen takana käsinelokerossa. Avaa hansikaslokero, avaa sitten kansi ja käännä se alas. Nro Virtapiiri 1 Näytöt 2 Ulkopuoliset valot 3 Ulkopuoliset valot 4 Radio 5 Infotainment-järjestelmä, mittarit 6 Virtapistoke edessä 7 Virtapistoke, takaistuin 8 Vasen lähivalo 9 Oikea lähivalo

249 Auton hoito 247 Nro Virtapiiri 10 Ovilukot 11 Sisätilan puhallin Vianmääritysliitin 15 Turvatyyny Ilmastointilaite 18 Esisulake: radio, Infotainment, näytöt 19 Jarruvalot, takavalot, sisävalot Virtalukko 23 Korielektroniikan ohjausyksikkö 24 Korielektroniikan ohjausyksikkö Tavaratilan pistorasia (jos ei tavaratilan sulakerasiaa) (vain Sports Tourer) Tavaratilan sulakerasia 3-ovinen viistoperä, 5-ovinen viistoperä Sulakerasia sijaitsee tavaratilan vasemmalla puolella kannen takana. Irrota kansi. Sports Tourer Sulakerasia sijaitsee tavaratilan vasemmalla puolella kannen takana. Käännä peite alas ja irrota se. Irrota kansi.

250 248 Auton hoito Sulakkeet Nro Virtapiiri 1 Perävaunumoduuli 2 Perävaunun ulostulo 3 Pysäköintitutka Murtohälytin Perävaunumoduuli, perävaunun pistoke Perävaunun ulostulo Nro Virtapiiri 19 Ohjauspyörän lämmitys 20 Kattoluukku 21 Istuimen lämmitys Vahvistin, subwoofer 32 Aktiivinen iskunvaimennus, kaistavahti

251 Auton hoito 249 Paina peite asennuksessa kumiläpivienteihin saadaksesi täyden pidätysvoiman. Auton työkalut Työkalut Renkaankorjaussarjalla varustetut autot Jotkin työkalut ja hinaussilmukka ovat yhdessä renkaankorjaussarjan kanssa työkalulaatikossa tavaratilan lattiasuojuksen alla. 3-ovinen ja 5-ovinen viistoperä Sports Tourer ja 4-ovinen viistoperä Takakuljetusjärjestelmällä 3 61 varustetuissa versioissa renkaankorjaussarja, ruuvitaltta ja hinaussilmukka ovat vetolaatikossa etumatkustajan istuimen alla 3 59.

252 250 Auton hoito Varapyörällä varustetut autot Vaihtoehto 1: 3-ovinen ja 5-ovinen viistoperä tilapäisellä varapyörällä Vaihtoehto 2: Sports Tourer tilapäisellä tai täysikokoisella varapyörällä Vaihtoehto 3: 4-ovinen porrasperä tilapäisellä tai täysikokoisella varapyörällä Nosturi, työkalut ja hihna vaurioituneen pyörän kiinnittämistä varten ovat varapyörän alla tavaratilassa olevassa työkalulaatikossa. Pyöränmutteriavain ja hinaussilmukka ovat työkalupussissa varapyörätilassa lähellä työkalulaatikkoa. Varapyörä Nosturi, työkalut ja hinaussilmukka ovat työkalulaatikossa tavaratilassa varapyörän alla. Pyöränmutteriavain ja jatkopultti vaurioituneen pyörän kiinnittämistä varten (vain tilapäisellä varapyörällä varustetut autot) ovat työkalupussissa varapyörätilassa lähellä työkalulaatikkoa. Varapyörä Nosturi ja työkalut ovat työkalulaatikossa tavaratilassa varapyörän alla. Pyöränmutteriavain, hinaussilmukka ja jatkopultti vaurioituneen pyörän kiinnittämistä varten (vain tilapäisellä varapyörällä varustetut autot) ovat työkalupussissa varapyörätilassa lähellä työkalulaatikkoa. Varapyörä

253 Auton hoito 251 Vanteet ja renkaat Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisimman kohtisuorassa. Terävien reunojen yli ajaminen voi aiheuttaa vaurioita renkaisiin ja vanteisiin. Älä jätä rengasta puristukseen reunakiveä vasten. Tarkasta säännöllisesti, onko renkaissa vaurioita. Jos vaurioita tai epätavallista kulumista esiintyy, käänny korjaamon puoleen. Talvirenkaat Talvirenkaat parantavat ajoturvallisuutta alle 7 C :n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin. Nopeustarra on kiinnitettävä maakohtaisten määräysten mukaan kuljettajan näkökenttään. OPC-versio: Rengaskoko 235/45 R18 on sallittu vain talvirenkaaksi. Rengasmerkinnät Esim. 215/60 R H 215 = Renkaan leveys, mm 60 = Renkaan profiili (renkaan korkeuden suhde renkaan leveyteen, %) R RF = Vyörakenne: Vyörengas = Rakenne: RunFlat, turvarakenne 16 = Vanteen halkaisija, tuumaa 95 = Kantavuusindeksi, esim. 95 vastaa 690 kg:aa H = Nopeusluokan merkintä Nopeusluokkien merkinnät: Q = enintään 160 km/h S = enintään 180 km/h T = enintään 190 km/h H = enintään 210 km/h V = enintään 240 km/h W = enintään 270 km/h Rengaspaine Tarkasta rengaspaine kylmistä renkaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle lähtöä. Muista myös varapyörä. Tämä koskee myös rengaspaineiden valvontajärjestelmällä varustettuja autoja. Kierrä venttiilin suojus irti. Rengaspaine ja vasemmantai oikeanpuoleisen oven kehyksessä olevassa kilvessä. Rengaspainearvot koskevat kylmiä renkaita. Ne ovat voimassa kesä- ja talvirenkaille. Pidä vararenkaassa aina täyden kuorman rengaspaine. ECO-rengaspaineen tarkoituksena on mahdollisimman pienen polttoaineenkulutuksen saavuttaminen.

254 252 Auton hoito Virheellinen rengaspaine vaikuttaa turvallisuuteen, auton ajo-ominaisuuksiin, mukavuuteen ja polttoaineenkulutukseen sekä lisää renkaan kulumista. 9 Varoitus Liian alhainen paine aiheuttaa renkaan lämpenemistä ja sisäisiä vaurioita, mikä voi johtaa kulutuspinnan irtoamiseen ja jopa renkaan räjähtämiseen suuremmilla ajonopeuksilla. Jos rengaspainetta on vähennettävä tai lisättävä rengaspaineiden valvontajärjestelmällä varustetussa autossa, katkaise sytytysvirta. Rengaspaineiden valvontajärjestelmä Rengaspaineiden valvontajärjestelmä valvoo tietystä ajonopeudesta alkaen kaikkien neljän pyörän painetta kerran minuutissa. Kaikissa pyörissä on oltava paineanturit ja renkaissa on oltava ohjeiden mukainen rengaspaine. Senhetkiset rengaspaineet voidaan näyttää kuljettajan tietokeskuksen valikossa Asetukset. Valikko voidaan valita suuntavilkkuvivun painikkeilla. Paina MENU-painiketta valitaksesi vaihtoehdon Asetukset. Käännä säätöpyörää valitaksesi rengaspaineiden valvontajärjestelmän. Järjestelmän tila ja pienet paine-erot näytetään varoitusviestinä ja kyseisen renkaan vilkkumisena kuljettajan tietokeskuksessa. Lisäksi huomattavat paine-erot saman akselin renkaissa näytetään varoitusviestinä kuljettajan tietokeskuksessa. Suuret paine-erot osoitetaan lisäksi merkkivalolla w. Merkkivalo w Auton viestit

255 Auton hoito 253 Jos rengaspainetta on pienennettävä tai suurennettava, katkaise sytytysvirta. Jos autoon on asennettu rengassarja, jossa ei ole tunnistimia (esim. neljä talvirengasta), kuljettajan tietokeskuksessa näytetään viesti. Rengaspaineiden valvontajärjestelmä ei ole toimintavalmiudessa. Anturit voidaan jälkiasennuttaa. Varapyörässä tai tilapäisessä varapyörässä ei ole painetunnistimia. Rengaspaineiden valvontajärjestelmä ei ole toiminnassa näiden pyörien osalta. Merkkivalo w palaa. Kolmen muun pyörän kohdalla järjestelmä pysyy toimintavalmiudessa. Nestemäisten korjaussarjojen käyttö saattaa haitata järjestelmän toimintaa. Tehtaan hyväksymiä korjaussarjoja voidaan käyttää. Ulkoiset suuritehoiset radiolaitteet voivat häiritä rengaspaineiden valvontajärjestelmän toimintaa. Rengaspaineiden valvontajärjestelmän venttililuistit ja tiivisterenkaat on vaihdettava aina renkaiden vaihdon yhteydessä. Sopeutuvan kynnyksen toiminto Rengaspaineiden valvontajärjestelmä havaitsee automaattisesti, ajetaanko autolla enintään 3 henkilön kuormitusta tai täyskuormitusta vastaavilla rengaspaineilla. Jos rengaspainetta on pienennettävä, katkaise sytytysvirta ennen pienentämistä. Automaattinen oppimistoiminto Pyörien vaihtamisen jälkeen auton on oltava paikallaan n. 20 minuuttia, ennen kuin järjestelmä tekee uuden laskemistoimituksen. Seuraavaan uudelleenoppimisprosessiin tarvitaan enintään 10 minuutin ajomatka vähintään 20 km/h:n ajonopeudella. Tässä tapauksessa kuljettajan tietokeskuksessa voi näkyä $ tai painearvot voivat vaihtua. Jos uudelleenoppimisen aikana esiintyy ongelmia, kuljettajan tietokeskuksessa näytetään varoitusviesti. Lämpötilan tasaus Kylmissä renkaissa rengaspaine on matalampi, lämpimissä korkeampi. Rengaspaineiden valvontajärjestelmä huomioi tämän antaessaan varoitusviestejä. Kuljettajan tietokeskuksessa näytetty rengaspainearvo ilmoittaa todellisen rengaspaineen. Siksi rengaspaine on tärkeää tarkistaa kylmistä renkaista. Kuviourien syvyys Tarkasta kuviourien syvyys säännöllisesti. Turvallisuussyistä renkaat on uusittava kuviourien syvyyden ollessa 2-3 mm (talvirenkaissa 4 mm). Turvallisuussyistä suositellaan, että saman akselin renkaiden kuviourien syvyydessä ei olisi yli 2 mm eroja.

256 254 Auton hoito Kuviopinnan sallittu vähimmäissyvyys (1,6 mm) on saavutettu, kun pinta on kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Niiden sijainti on merkitty renkaan sivuun. Jos eturenkaat ovat kuluneemmat kuin takarenkaat, kierrätä etu- ja takarenkaita säännöllisin välein akseleiden välillä. Tarkista, että pyörät pyörivät samaan suuntaan kuin aikaisemmin. Renkaat vanhenevat, vaikka niillä ei ajettaisikaan. Suosittelemme renkaiden vaihtoa 6 vuoden välein. Rengas- ja pyöräkoon muuttaminen Jos käytetään muita kuin tehtaalla asennettujen renkaiden kokoja, nopeusmittari ja renkaiden nimellispaine on mahdollisesti ohjelmoitava uudelleen ja autoon on ehkä tehtävä muita muutoksia. Kun jälkiasennetaan toisen rengaskoon renkaat, rengaspainetarra on vaihdatettava. 9 Varoitus Väärä rengas- tai vannetyyppi voi aiheuttaa onnettomuuden ja mitätöidä auton tyyppihyväksynnän. Pölykapselit Autossa on käytettävä tehtaan kulloisellekin ajoneuvolle hyväksymiä pölykapseleita ja renkaita, ja kaikkien vanteen ja renkaan yhdistelmää koskevien vaatimusten on täytyttävä. Jos käytetään muita kuin tehtaan hyväksymiä pölykapseleita ja renkaita, renkaissa ei saa olla vanteen suojareunaa. Pölykapselit eivät saa haitata jarrujen jäähdytystä. 9 Varoitus Väärä rengas- tai pölykapselityyppi voi aiheuttaa rengaspaineen äkillisen laskun ja sitä kautta onnettomuuden. Lumiketjut

257 Auton hoito 255 Käytä lumiketjuja vain etupyörissä. 9 Varoitus Vaurio voi johtaa renkaan räjähtämiseen. 5-ovinen viistoperä, 4-ovinen porrasperä, Sports Tourer Käytä aina ketjuja, joissa on pienet silmukat, jotka eivät lisää renkaan kulutuspinnan ja sisäsivun mittoja enempää kuin 10 mm (mukaan lukien ketjulukko). Lumiketjuja saa käyttää vain koon 205/60 R 16 ja 215/50 R17 renkaissa. Lumiketjuja ei saa käyttää kokojen 205/65 R 16, 215/60 R 16, 225/45 R 18, 225/50 R 17, 235/40 R 19 ja 235/45 R 18 renkaissa. 3-ovinen viistoperä Lumiketjuja saa käyttää rengaskoon 225/55 R 17 renkaissa. Käytä aina pienilenkkisiä lumiketjuja, joiden ulkonema lukkoineen renkaan kulutuspinnalla ja sisäsivulla on enintään 10 mm. Rengaskoossa 245/45 R 18 saa käyttää erikoislumiketjuja vain, jos niissä on kulutuspinnan päälle kiertyvä ketjuhihna, renkaan sisäsivulla ei ole ketjulenkkejä ja ketjujen ulkonema renkaan kulutuspinnalla on enintään 12 mm. Ota yhteyttä varaosamyyntiliikkeeseen tai lumiketjujen valmistajaan saadaksesi lisätietoja tämän rengaskoon yhteydessä käytettävistä lumiketjuista. Lumiketjuja ei saa käyttää kokojen 235/55 R 17, 235/50 R 18, 235/45 R 19 ja 245/40 R 20 renkaissa. OPC-versio Lumiketjuja saa käyttää rengaskoon 235/45 R18 renkaissa. Käytä aina pienilenkkisiä lumiketjuja, joiden ulkonema renkaan kulutuspinnalla ja sisäsivulla on enintään 10 mm (mukaan lukien ketjulukko). Lumiketjuja ei saa käyttää kokojen 245/40R19 ja 245/35R20 renkaissa. Yleistä Lumiketjuja ei saa käyttää tilapäisessä varapyörässä. Renkaankorjaussarja Renkaan kulutuspinnan pienet vauriot voidaan korjata renkaankorjaussarjan avulla. Älä poista vierasta esinettä renkaasta. Rengasvaurioita, jotka ovat yli 4 mm:n suuruisia tai sijaitsevat renkaan sivuseinässä, ei voida korjata renkaankorjaussarjalla. 9 Varoitus Suurin sallittu ajonopeus on 80 km/h. Tämä ei ole pitkäaikainen ratkaisu. Ohjattavuus ja ajo-ominaisuudet voivat huonontua. Rengasrikon sattuessa: Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P.

258 256 Auton hoito Renkaankorjaussarja on säilytystilassa tavaratilan lattiasuojuksen alla tai takakuljetusjärjestelmällä varustetuissa autoissa laatikossa matkustajan istuimen alla Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista säilytyslokeroista. Kuvissa näkyvät eri versiot. 1. Ota renkaankorjaussarja lokerosta. 2. Poista kompressori. 4. Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään. 5. Asenna tiivisteainepullo kompressorissa olevaan pitimeen. Aseta kompressori renkaan lähelle siten, että tiivisteainepullo on pystyssä.

259 Auton hoito Avaa viallisen renkaan venttiilihattu. 7. Ruuvaa täyttöletku rengasventtiiliin. 8. Kompressorin kytkin on asetettava asentoon J. 9. Liitä kompressorin pistoke pistorasiaan tai savukkeensytyttimen liitäntään. Suosittelemme antamaan moottorin käydä, jotta akku ei purkautuisi. 10. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään tiivisteaineella. 11. Kompressorin painemittari näyttää lyhyesti enintään 6 baaria tiivistysainepullon tyhjentyessä (noin 30 sekuntia). Sitten paine alkaa laskea. 12. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään ilmalla. 13. Säädetty rengaspaineen ohjearvo on saavutettava 10 minuutin sisällä. Rengaspaine Kun paine on oikea, kytke kompressori pois päältä. Jos ohjeen mukaista rengaspainetta ei saavuteta 10 minuutin kuluessa, irrota renkaankorjaussarja. Siirrä autoa renkaan yhden kierroksen verran. Kytke renkaankorjaussarja uudelleen ja jatka täyttöä 10 minuuttia. Jos ohjeen mukaista rengaspainetta ei edelleenkään saavuteta, rengas on vaurioitunut liian pahasti. Käänny korjaamon puoleen. Poista liika rengaspaine painemittarin yläpuolella olevalla painikkeella. Älä käytä kompressoria 10 minuuttia kauempaa.

260 258 Auton hoito 14. Irrota renkaankorjaussarja. Paina pitimessä olevaa lukitussakaraa ja vedä tiivistysainepullo pois pitimestä. Ruuvaa renkaantäyttöletku tiivistysainepullon vapaaseen liitäntään. Silloin tiivistysaine ei vuoda ulos. Aseta renkaankorjaussarja paikalleen tavaratilaan. 15. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla. 16. Kiinnitä tiivistysainepullon mukana tuleva tarra, johon on merkitty suurin sallittu nopeus, kuljettajan näkökenttään. 17. Jatka ajoa välittömästi, jotta tiivistysaine jakautuu renkaaseen tasaisesti. Pysähdy noin 10 km:n (mutta korkeintaan 10 minuutin) ajomatkan jälkeen ja tarkasta rengaspaineet. Ruuvaa ilmaletku suoraan renkaan venttiiliin ja kompressoriin. Jos rengaspaine on yli 1,3 baaria, korjaa ohjearvoon. Toista toimenpidettä, kunnes painehäviötä ei enää ilmene. Jos rengaspaine on laskenut alle 1,3 baariin, autoa ei saa enää käyttää. Käänny korjaamon puoleen. 18. Aseta renkaankorjaussarja säilytyspaikkaansa tavaratilaan. Huomautus Korjatun renkaan ajo-ominaisuudet ovat voimakkaasti huonontuneet, rengas on siksi vaihdettava. Jos kompressorista kuuluu epänormaalia ääntä tai jos se kuumenee voimakkaasti, se on kytkettävä pois päältä vähintään 30 minuutiksi. Sisäänrakennettu ylipaineventtiili avautuu 7 baarin kohdalla. Huomaa korjaussarjan parasta ennen-päiväys. Tämän päivämäärän jälkeen tiivistyskyky ei ole enää taattu. Huomioi tiivistysainepullossa olevat säilytystiedot. Vaihda käytetty tiivisteainepullo uuteen. Hävitä pullo voimassa olevien määräysten mukaisesti. Kompressoria ja tiivisteainetta voidaan käyttää n. -30 C lämpötilasta lähtien. Mukana olevia sovittimia voidaan käyttää esim. rantapallojen, ilmapatjojen, kumiveneiden ym. täyttöön. Ne sijaitsevat kompressorin alapinnalla. Poista ne ruuvaamalla kompressorin ilmaletku paikalleen ja poistamalla sovitin. Pyörän vaihto Varapyörän sijasta varusteena voi olla renkaankorjaussarja

261 Auton hoito 259 Tee seuraavat valmistelut ja noudata seuraavia ohjeita: Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyörät suoraanajoasentoon. Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valintavipu asentoon P. Ota varapyörä esiin Vaihda aina vain yksi pyörä kerrallaan. Käytä tunkkia vain pyörän vaihtamiseen rengasrikkotapauksessa, älä talvi- tai kesärenkaiden vaihtoon. Jos maa auton alla on pehmeä, aseta nosturin alle tukeva lauta (enint. 1 cm paksu). Nosturin varassa olevassa autossa ei saa olla ihmisiä tai eläimiä. Älä ryömi nosturin varassa olevan auton alle. Älä käynnistä moottoria auton ollessa nosturin varassa. Puhdista pyöränmutterit ja kierteet puhtaalla kankaalla, ennen kuin laitat pyörän paikalleen. 9 Varoitus Älä rasvaa pyöränpultteja, pyöränmuttereita tai kartiomuttereita. 1. Vapauta pyöränmutterien suojukset ruuvitaltalla ja poista ne. Irrota pölykapseli koukulla. Auton työkalut Kevytmetallivanteet: Vapauta pyöränmutterien suojukset ruuvitaltalla ja poista ne. Pane vanteen ja ruuvitaltan väliin suojaksi pehmeä riepu. Alumiinivanteet keskiösuojuksella: Irrota keskiösuojus laittamalla irrotustyökalu merkkitunnuksen syvennykseen ja vetämällä, auton työkalut Autossa on versiosta riippuen jompikumpi kahdesta nosturi- ja pyöränmutteriavaintyypistä, Vaihtoehto 1:

262 260 Auton hoito Käännä pyöränavain ulos ja asenna se varmistaen, että se asettuu lujasti paikalleen, ja löysää jokaista pyöränmutteria puoli kierrosta. Aseta pyöränavain varmistaen, että se asettuu lujasti paikalleen, ja löysää jokaista pyöränmutteria puoli kierrosta. Versiot 2 ja 3: 3. Varmista, että nosturi on oikein sijoitettu soveltuvan nostokohdan alle. Joissakin versioissa on kynnyslistapaneloinnit, joissa on peitetyt nostokohdat: vedä ensin suojus irti kyseisestä nostokohdasta ovinen / 5-ovinen viistoperä ja 4-ovinen porrasperä, nosturiversiot 1 ja 3, 3 249:

263 Auton hoito 261 Kiinnitä nosturin kahva ja kierrä kahvaa nosturin ollessa oikein asetettuna, kunnes pyörä on irti maasta. Sports Tourer, nosturiversio 2, 3 249: Aseta nosturi tarvittavalle korkeudelle. Aseta se suoraan nostokohdan alapuolelle siten, että se ei luiskahda paikaltaan. Aseta nosturi tarvittavalle korkeudelle. Aseta se suoraan nostokohdan alapuolelle siten, että se ei luiskahda paikaltaan. Kiinnitä pyöränmutterin avain, tarkista, että nosturi on kohtisuorassa, ja kierrä pyöränmutterin avainta, kunnes pyörä on irti maasta. 5. Kierrä pyöränmutterit irti. 6. Vaihda pyörä. Varapyörä Kierrä pyöränmutterit paikoilleen. 8. Laske auto alas ja irrota nosturi. 9. Aseta pyöränpulttiavain tiukasti muttereille ja kiristä mutterit ristikkäin. Kiristysmomentti on 140 Nm. 10. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan

264 262 Auton hoito venttiilin kohdalle ennen asennusta. Asenna pyöränmutterien suojukset. Asenna keskiösuojus alumiinivanteisiin. 11. Asenna auton nostokohdan suojus paikalleen kynnyslistan paneelilla varustetuissa versioissa. 12. Aseta vaihdettu pyörä ja auton työkalut säilytyspaikkoihinsa. 13. Tarkista autoon asennetun pyörän rengaspaine ja pyöränmutterien kiristysmomentti mahdollisimman pian. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Nostokohta nostoalustaa varten Nostoalustan takimmainen varsi alapalkin syvennyksen kohdalle. Nostoalustan etuvarren sijainti alustassa. Varapyörä Varapyörän sijasta varusteena voi olla renkaankorjaussarja. Varapyörällä varustetut autot: 3-ovinen ja 5-ovinen viistoperä on aina varustettu tilapäisellä varapyörällä. Sports Tourer ja 4-ovinen porrasperä on varustettu versiosta riippuen joko tilapäisellä tai täysikokoisella varapyörällä, joka saattaa kuitenkin olla muita asennettuja pyöriä pienempi. Varapyörä voidaan luokitella tilapäisvarapyöräksi, jos sen koko eroaa muista asennetuista renkaista tai maan lainsäädäntö niin määrittelee. Varapyörässä on aina teräsvanne.

265 Auton hoito 263 Huomio Jos asennettu varapyörä on pienempi kuin auton muut pyörät tai jos muissa pyörissä on talvirenkaat, auton ajo-ominaisuudet saattavat muuttua. Vaihdata viallinen rengas mahdollisimman pian. Varapyörä sijaitsee tavaratilassa lattian peitteen alla. Se on kiinnitetty siipimutterilla. Irrottaminen: 1. Avaa lattian suojus. 2. Vain 3-ovinen viistoperä: irrota takasäilytystila painamalla molempia painikkeita. Taita suojus alas ja laajenna säilytystilaa ylöspäin. 3. Varapyörä on kiinnitetty siipimutterilla. Irrota mutteri, poista kartio (vain 3-ovinen viistoperä) varapyörän irrottamiseksi. Varapyörän alla on laatikko, jossa ovat auton työkalut. 4. Kun varapyörätilassa ei pyörän vaihtamisen jälkeen ole pyörää, kiinnitä työkalulaatikko siipimutterilla ja sulje lattian suojus. Vaurioituneen täysikokoisen varapyörän säilytys tavaratilassa, 3-ovinen ja 5- ovinen viistoperä Varapyöräsyvennystä ei ole suunniteltu muun kokoisille pyörille kuin varapyörälle. Vaurioitunut täysikokoinen pyörä tulee säilyttää tavaratilassa ja kiinnittää hihnalla. Auton työkalut Pyörän kiinnittäminen: 1. Sijoita pyörä lähelle tavaratilan toista sivuseinää ulkopuoli ylöspäin. 2. Kiinnitä hihnan silmukalla varustettu pää kyseisen puolen etukiinnityslenkkiin.

266 264 Auton hoito 3. Kiinnitä hihnan koukulla varustettu pää silmukkaan ja vedä siitä, kunnes hihna on hyvin kiinnitetty kiinnityslenkkiin. 4. Laita hihna pyörän puolien välitse kuvan mukaisesti. 5. Asenna koukku takakiinnityslenkkiin. 6. Kiristä hihna ja kiinnitä se soljella. 9 Vaara Pidä aina ajaessasi takaistuimien selkänojat yläasennossa ja hyvin lukittuina paikalleen, kun kuljetat vaurioitunutta täysikokoista pyörää tavaratilassa. Vaurioituneen täysikokoisen varapyörän säilytys tavaratilassa, Sports Tourer ja 4-ovinen porrasperä Täysikokoisella varapyörällä varustetut autot: Vaurioitunut täysikokoinen pyörä tulee säilyttää varapyörätilassa ulkopuoli ylöspäin ja kiinnittää siipimutterilla. Lattian suojus voidaan asettaa ulkonevan pyörän päälle. Tilapäisellä varapyörällä varustetut autot: Kiinnitä vaurioitunut täysikokoinen varapyörä siipimutterilla varapyörätilaan ulkopuoli ylöspäin vaihdettuasi kierrepultin jatkopulttiin, joka sijaitsee työkalupussissa Pultin vaihto:

267 Auton hoito Asenna pyöränmutteriavaimen kuusioavain ja varmista, että se osuu turvallisesti pulttiin. 2. Löysää pultti kääntämällä pyöränmutteriavainta vastapäivään. Irrota pultti. 3. Ota jatkopultti työkalupussista ja kierrä se käsitiukkuuteen kuusikulmaisella pyöränmutteriavaimella. 4. Säilytä työkalulaatikko ja vaurioitunut pyörä varapyörätilassa ulkopuoli ylöspäin ja kiinnitä se kiertämällä siipimutteri pulttiin myötäpäivään. Lattian suojus voidaan asettaa ulkonevan pyörän päälle. Vaihda jatkopultti lyhyeen pulttiin ennen kuin laitat tilapäisen varapyörän varapyörätilaan, kun olet vaihtanut tai korjannut viallisen pyörän. Varapyörän säilytys tavaratilassa vaurioituneen pyörän vaihtamisen jälkeen 1. Avaa lattian suojus ja irrota siipimutteri. Vain 3-ovinen viistoperä: avaa lattian suojus, irrota takasäilytystila, avaa siipimutteri ja poista se sekä kartio. 2. Vain Sports tourer ja 4-ovinen porrasperä, joissa on tilapäinen varapyörä: vaihda jatkopultti lyhyeen pulttiin käyttämällä kuusikulmaista pyöränmutteriavainta. 3. Laita työkalut työkalulaatikkoon tai -pussiin Laita varapyörä varapyörätilaan ulkopuoli ylöspäin ja kiinnitä se siipimutterilla. Vain 3-ovinen viistoperä: aseta kartio varapyörän syvennykseen ennen kuin kiinnität siipimutterin. 5. Sulje lattian suojus ja kiinnitä takasäilytystila (vain 3-ovinen viistoperä). 9 Varoitus Tunkin, pyörän tai muun laitteen säilyttäminen tavaratilassa voi aiheuttaa loukkaantumisia, jos niitä

268 266 Auton hoito ei kiinnitetä kunnolla. Äkkinäisessä pysähdyksessä tai törmäyksessä irtoesineet saattavat osua ihmisiin. Säilytä tunkkia ja työkaluja aina omissa säilytyslokeroissaan ja kiinnitä ne pitävästi. Tavaratilaan asetettu vaurioitunut pyörä tulee aina kiinnittää hihnalla. Tilapäisvarapyörä Huomio Jos asennettu varapyörä on pienempi kuin auton muut pyörät tai jos muissa pyörissä on talvirenkaat, auton ajo-ominaisuudet saattavat muuttua. Vaihdata viallinen rengas mahdollisimman pian. Käytä vain yhtä tilapäisvarapyörää. Suurin sallittu ajonopeus on 80 km/h. Aja kaarteisiin alhaisella nopeudella. Älä käytä tilapäisvarapyörää pitkään. Jos auton takarengas tyhjenee, kun hinaat toista autoa, kiinnitä tilapäisvarapyörä eteen ja täysikokoinen pyörä taakse. Lumiketjut Pyörimissuunnan merkinnällä varustetut renkaat Jos renkaisiin on merkitty pyörimissuunta, merkin on osoitettava ajosuuntaan. Pyörimissuunnan osoittaa renkaan sivuun merkitty symboli (esim. nuoli). Jos pyörä asennetaan pyörimissuunnan vastaisesti, on huomioitava seuraava: Auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta viallinen rengas mahdollisimman pian. Aja erityisen varovasti kostealla säällä ja lumikelillä. Käynnistys apukaapeleilla Älä käynnistä pikalatauslaitteen avulla. Jos auton akku on purkautunut, auto voidaan käynnistää toisen auton akulla käynnistyskaapeleita käyttäen. 9 Varoitus Käynnistyskaapelien avulla käynnistettäessä on noudatettava äärimmäistä varovaisuutta. Seuraavasta ohjeesta poikkeamisesta voi seurata akkujen räjähdys ja siten vammoja ja vaurioita tai kummankin auton sähkölaitteiden vioittuminen. 9 Varoitus Vältä akkunesteen pääsyä silmiin, iholle, vaatteille ja maalipinnoille. Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita suorassa kosketuksessa.

269 Auton hoito 267 Akun lähellä ei saa käsitellä avotulta tai kipinöitä. Tyhjentynyt akku voi jäätyä jo 0 C:n lämpötilassa. Jäätynyt akku on sulatettava, ennen kuin käynnistyskaapelit kytketään. Työskennellessäsi akun parissa käytä suojalaseja ja suojavaatetusta. Käytä apuakkua, jolla on sama jännite (12 V). Sen kapasiteetti (Ah) ei saa olla paljoa purkautuneen akun kapasiteettia pienempi. Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät ja joiden läpimitta on vähintään 16 mm 2 (dieselmoottoreissa 25 mm 2 ). Älä irrota tyhjentynyttä akkua sähköjärjestelmästä. Kytke pois tarpeettomat virrankuluttajat. Älä kumarru akun päälle työn aikana. Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan. Autot eivät saa käynnistyskaapeleilla käynnistettäessä koskettaa toisiaan. Kytke seisontajarru. Käsivalintainen vaihteisto joutokäynnillä, automaattivaihteisto asennossa P. Kytke kaapelit seuraavassa järjestyksessä: 1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan. 2. Liitä punaisen kaapelin toinen pää tyhjentyneen akun positiiviseen napaan. 3. Liitä musta kaapeli avustavan auton akun negatiiviseen napaan. 4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoituspisteeseen, esim. sylinteriryhmään tai moottorin kannattimen ruuviin. Kytke niin kauas tyhjentyneestä akusta kuin mahdollista, vähintään 60 cm päähän. Aseta kaapelit siten, että ne eivät voi koskettaa moottorin liikkuviin osiin. Moottorin käynnistäminen: 1. Käynnistä avustavan auton moottori. 2. Käynnistä toinen moottori 5 minuutin kuluttua. Älä käynnistä kauemmin kuin 15 sekuntia kerrallaan ja pidä käynnistysten välillä vähintään 1 minuutin tauko. 3. Anna molempien moottoreiden käydä joutokäyntiä noin 3 minuuttia kaapelit kytkettyinä.

270 268 Auton hoito 4. Kytke käynnistettävässä autossa jokin sähkölaite (esim. ajovalot tai takalasin lämmitin) päälle. 5. Irrota kaapelit täsmälleen päinvastaisessa järjestyksessä kuin ne edellä kiinnitettiin. Vetäminen Auton hinaaminen Työnnä ruuvitaltta kuvun alataitteen koloon. Vapauta kupu liikuttamalla varoen ruuvitalttaa alaspäin. Hinaussilmukka on auton työkaluissa Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Kiinnitä hinausköysi, tai mieluummin hinauspuomi, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Kytke sytytysvirta, jotta ohjauslukko vapautuu ja voit tarvittaessa käyttää jarruvaloja, äänitorvea ja tuulilasinpyyhkimiä. Vaihteisto vapaa-asennossa. Kytke varoitusvilkut päälle kummassakin autossa.

271 Auton hoito 269 Huomio Aja hitaasti. Varo nykäyksiä. Rajut nykäykset hinauksessa voivat vahingoittaa autoa. Jarruttaminen ja ohjaaminen vaativat huomattavasti enemmän voimaa, kun moottori ei ole käynnissä. Kytke ilman sisäkierto ja sulje ikkunat, etteivät hinaavan auton pakokaasut pääse tunkeutumaan autoon sisään. Autot automaattivaihteistolla: Autoa saa hinata eteenpäin enintään 80 km/h nopeudella enintään 100 km. Kaikissa muissa tapauksissa ja vaihteiston ollessa viallinen etuakseli on nostettava irti maasta. Käänny korjaamon puoleen. Kierrä hinaussilmukka irti hinauksen jälkeen. Aseta kupu paikalleen ylhäältä alaspäin ja lukitse se. Toisen ajoneuvon hinaaminen Työnnä ruuvitaltta kuvun alataitteen koloon. Vapauta kupu liikuttamalla varoen ruuvitalttaa alaspäin. Hinaussilmukka on auton työkaluissa Kierrä hinaussilmukka rajoittimeen asti kiinni vaakasuoraan asentoon. Silmukkaa auton alla takana ei saa missään tapauksessa käyttää hinaussilmukkana. Kiinnitä hinausköysi, tai mieluummin hinaustanko, hinaussilmukkaan. Hinaussilmukkaa saa käyttää vain hinaamiseen, ei muuhun vetämiseen. Huomio Aja hitaasti. Varo nykäyksiä. Rajut nykäykset hinauksessa voivat vahingoittaa autoa.

272 270 Auton hoito Kierrä hinaussilmukka irti hinauksen jälkeen. Aseta kupu paikalleen ylhäältä alaspäin ja lukitse se. Ulkopintojen hoito Ulkopinnan hoito Lukot Lukot on tehtaalla voideltu korkealaatuisella lukkosylinterirasvalla. Käytä jäänpoistoainetta vain, jos se on ehdottoman välttämätöntä, koska se poistaa rasvaa ja haittaa lukkojen toimintaa. Jäänpoistoaineiden käytön jälkeen lukot on voideltava korjaamolla uudelleen. Pesu Maalipinta on jatkuvasti alttiina ympäristörasituksille. Pese ja vahaa auto siksi säännöllisesti. Valitse automaattipesussa ohjelma, joka sisältää vahauksen. Puhdista lintujen ulosteet, kuolleet hyönteiset, pihka, siitepöly jne. nopeasti pois, sillä ne sisältävät maalipintaa syövyttäviä aineita. Noudata automaattipesussa pesukoneen valmistajan ohjeita. Kytke tuulilasinpyyhkimet ja takalasin pyyhin pois päältä. Irrota antenni ja ulkoiset lisävarusteet, kuten kattotelineet yms. Pestessäsi auton käsin huuhtele pyöränkoteloiden sisäpuolet huolellisesti. Avaa ovet ja konepelti ja pese myös niiden sisäreunat ja taitteet sekä niiden peittämät korin osat. Huomio Käytä aina puhdistusainetta, jonka ph-arvo on 4-9. Älä käytä puhdistusaineita kuumille pinnoille. Rasvauta kaikkien ovien saranat korjaamolla. Älä pese moottoritilaa höyry- tai painepesurilla. Merkkitunnuksen kosketuskytkimellä varustetut autot: pestäessä painepesurilla etäisyyden tulee olla vähintään 30 cm, kun työskennellään takaluukun ympäristössä, tahattoman lukituksen avaamisen estämiseksi.

273 Auton hoito 271 Huuhtele ja kuivaa auto säämiskällä huolellisesti. Huuhdo säämiskä usein. Käytä eri säämiskää ikkuna- ja maalipinnoille: vahajäänteet laseissa heikentävät näkyvyyttä. Älä hankaa pikitahroja kovilla esineillä. Käytä maalipintoihin pienpoistosumutetta. Ulkopuoliset valot Ajo- ja muiden valojen suojukset ovat muovia. Älä käytä hankaavia äläkä syövyttäviä aineita. Älä hankaa pintoja kuivana äläkä jääraapalla. Kiillotus ja vahaus Vahaa auto säännöllisesti (viimeistään, kun vesi ei enää helmeile auton pinnalla). Muutoin maalipinta kuivuu. Kiillotus on tarpeen vain, jos maalipinta on himmeä ja kiilloton tai siihen on tarttunut likahiukkasia. Silikonipitoinen kiilloke muodostaa suojakalvon, jonka jälkeen autoa ei tarvitse vahata. Älä käsittele korin muoviosia vahoilla äläkä kiillotusaineilla. Ikkunat ja tuulilasinpyyhkimet Käytä pehmeää, nukkaamatonta liinaa tai säämiskää ja ikkunanpesuainetta sekä hyönteistenpoistoainetta. Lämmitettävää takalasia puhdistettaessa on varottava vahingoittamasta sisäpinnassa olevia vastuslankoja. Poista jää teräväreunaisella jääkaapimella. Paina kaavin tiukasti lasia vasten, jotta likaa ei pääse kaapimen alle eikä lasi naarmuunnu. Puhdista likaantuneet pyyhkimien sulat pesunesteeseen kastetulla pehmeällä liinalla. Kattoluukku Älä milloinkaan käytä puhdistukseen liuottimia, hankausaineita, polttoaineita, syövyttäviä aineita (esim. lakanpoistoaineita, asetonipitoisia liuoksia tms.), happoa sisältäviä tai voimakkaasti emäksisiä aineita äläkä hankaussieniä. Älä levitä kattoluukulle vahaa tai kiillotusaineita. Panoraamakatto Älä milloinkaan käytä puhdistukseen liuottimia, hankausaineita, polttoaineita, syövyttäviä aineita (esim. lakanpoistoaineita, asetonipitoisia liuoksia tms.), happoa sisältäviä tai voimakkaasti emäksisiä aineita äläkä hankaussieniä. Älä levitä panoraamakattoon vahaa tai kiillotusaineita. Renkaat ja vanteet Älä käytä minkäänlaiseen puhdistukseen painepesuria. Käytä vanteiden puhdistukseen ph-neutraalia puhdistusainetta. Vanteet ovat maalattuja, ja niihin voidaan käyttää samoja puhdistus- ja kiillotusaineita kuin koriin. Maalivauriot Korjaa pienet maalivauriot maalikynällä, ennen kuin ruostetta muodostuu. Korjauta suuremmat maalivauriot ja ruostevauriot korjaamolla.

274 272 Auton hoito Alusta Alusta on osittain suojattu PVCalustansuojausaineella, ja muut kriittiset alueet on kestosuojattu vahakerroksella. Alusta on tarkastettava alustanpesun jälkeen ja vahaus uusittava tarvittaessa. Bitumikautsumateriaalit voivat vahingoittaa PVC-suojakerrosta. Alustan suojaustyöt on teetettävä korjaamolla. Auton alusta on hyvä pestä ennen ja jälkeen talven. Tarkastuta suojavahakerros. Nestekaasujärjestelmä 9 Vaara Nestekaasu on ilmaa raskaampaa ja sitä voi kerääntyä matalla oleviin kohtiin. Ole varovainen tehdessäsi alustatöitä huoltosyvennyksessä. Nestekaasusäiliö tulee irrottaa maalaustöitä varten ja jos kuivaustilassa käytetään yli 60 C lämpötiloja. Älä tee mitään muutoksia nestekaasujärjestelmään. Hinauslaitteisto Älä pese kuulatankoa höyry- tai painepesurilla. Takakuljetusjärjestelmä Puhdista takakuljetusjärjestelmä höyrysuihkulla tai painepesurilla vähintään kerran vuodessa. Käytä takakuljetusjärjestelmää ajoittain, jos sitä ei käytetä säännöllisesti, erityisesti talvella. Ilmaläppä Puhdista etupuskurin suljinjärjestelmä sen oikean toiminnan varmistamiseksi. Sisätilojen hoito Sisätilat ja verhoukset Matkustamon, kojetaulu ja verhoilut mukaan luettuina, puhdistukseen saa käyttää vain kuivaa kangasta tai sisäpuhdistusainetta. Puhdista nahkaverhous puhtaalla vedellä ja pehmeällä liinalla. Jos siinä on hyvin likainen, käytä nahanhoitoainetta. Puhdista mittariston lasi vain kostealla, pehmeällä kankaalla. Puhdista kangasverhoilu pölynimurilla ja harjalla. Poista tahrat verhoilun tahranpoistoaineella. Kangasverhoilu ei ehkä ole värinpitävä. Tämä saattaa aiheuttaa näkyviä värimuutoksia, erityisesti vaaleaan verhoiluun. Poistettavissa olevat tahrat ja värjäytymät tulee puhdistaa ensi tilassa. Puhdista turvavyöt haalealla vedellä tai sisäpuhdistusaineella.

275 Auton hoito 273 Huomio Sulje vaatteiden tarranauhakiinnitykset, koska ne saattavat vaurioittaa istuinverhoilua. Sama koskee vaatteita, joissa on teräväreunaisia osia, kuten vetoketjuja, vöitä tai farkkujen koristeniittejä. Muovi- ja kumiosat Muovi- ja kumiosien puhdistukseen voidaan käyttää samoja aineita kuin korin puhdistukseen. Käytä tarvittaessa sisäpuhdistusainetta. Älä käytä muita aineita. Erityisesti liuottimia ja polttoaineita ei saa käyttää. Älä käytä minkäänlaiseen puhdistukseen painepesuria.

276 274 Huolto ja ylläpito Huolto ja ylläpito Yleistä tietoa Neste-, voiteluaine- ja varaosasuositukset Yleistä tietoa Huoltotiedot Auton käyttö- ja liikenneturvallisuuden, taloudellisuuden sekä arvon säilymisen vuoksi on tärkeää, että kaikki huoltotyöt tehdään suositelluin välein. Yksityiskohtainen, ajan tasalla oleva huolto-ohjelma autoasi varten on saatavana korjaamosta. Huoltonäyttö Eurooppalaiset huoltovälit Auto on huollettava aina km:n tai 1 vuoden jälkeen, sen mukaan kumpi täyttyy ensin, ellei huoltonäytössä toisin neuvota. Eurooppalaiset huoltovälit ovat voimassa seuraavissa maissa: Alankomaat, Andorra, Belgia, Bosnia ja Hertsegovina, Bulgaria, Espanja, Grönlanti, Irlanti, Islanti, Iso-Britannia, Italia, Itävalta, Kreikka, Kroatia, Kypros, Latvia, Liettua, Luxemburg, Makedonia, Malta, Montenegro, Norja, Portugali, Puola, Ranska, Romania, Ruotsi, Saksa, Slovakia, Slovenia, Suomi, Sveitsi, Tanska, Tshekin tasavalta, Unkari, Viro. Huoltonäyttö Kansainväliset huoltovälit Auto on huollettava aina km:n tai 1 vuoden jälkeen, sen mukaan kumpi täyttyy ensin, ellei huoltonäytössä toisin neuvota. Kansainvälisiä huoltovälejä sovelletaan maissa, joita ei ole lueteltu eurooppalaisten huoltovälien kohdalla. Huoltonäyttö Huoltotöiden kirjaaminen Huollot kirjataan huolto- ja takuuvihkoon. Päivämäärän ja kilometrimäärän lisäksi merkitään huoltavan korjaamon leima ja allekirjoitus. Tarkista, että huolto- ja takuuvihko täytetään oikein, koska se on todiste tehdyistä huolloista ja oleellinen esitettäessä takuuvaatimuksia tai goodwill-pyyntöjä. Siitä on hyötyä myös autoa myytäessä.

277 Huolto ja ylläpito 275 Huoltoväli ja moottoriöljyn jäljellä oleva kestoaika Huoltoväli perustuu useaan käytöstä riippuvaan parametriin. Huoltonäytöstä näet, koska on aika vaihtaa moottoriöljy. Huoltonäyttö Neste-, voiteluaine- ja varaosasuositukset Neste- ja voiteluainesuositukset Käytä vain suositeltuja erittelyjä vastaavia tuotteita. Takuu ei kata näistä erittelyistä poikkeavien tuotteiden käytöstä aiheutuneita vahinkoja. 9 Varoitus Käyttömateriaalit ovat vaarallisia ja mahdollisesti myrkyllisiä. Käsittele niitä varoen. Huomioi pakkauksissa olevat tiedot. Moottoriöljy Moottoriöljyt luokitellaan niiden laadun ja viskositeetin mukaan. Laatu on viskositeettia tärkeämpää valittaessa käytettävää moottoriöljyä. Öljylaatu vaikuttaa mm. moottorin puhtauteen, kulumiskestävyyteen ja öljyn käyttöikään, viskositeettiluokka antaa tietoa öljyn paksuudesta tietyllä lämpötilaalueella. Dexos on uusin moottoriöljylaatu, joka antaa parhaan suojan bensiinija dieselmoottoreille. Jos sitä ei ole saatavana, on käytettävä muita mainittuja moottoriöljyjä. Bensiinimoottoreille annetut suositukset koskevat myös maakaasulla (CNG), nestekaasulla (LPG) ja etanolilla (E85) käyviä moottoreita. Valitse oikea moottoriöljy sen laadun ja ympäristön alimman lämpötilan perusteella Moottoriöljyn lisääminen Eri valmistajien ja erimerkkisiä moottoriöljyjä voidaan sekoittaa keskenään, jos ne ovat laatuvaatimuksen mukaisia laadun ja viskositeetin puolesta. Vain ACEA A1/B1- tai vain A5/B5-öljylaatujen käyttö on kielletty, koska niiden käyttö saattaisi tietyissä olosuhteissa aiheuttaa moottorivaurion. Valitse oikea moottoriöljy sen laadun ja ympäristön alimman lämpötilan perusteella

278 276 Huolto ja ylläpito Moottoriöljyn lisäaineet Moottoriöljyn lisäaineiden käyttö voi aiheuttaa vaurioita ja mitätöidä takuun. Moottoriöljyn viskositeettiluokat SAE-viskositeettiluokitus antaa tietoa öljyn paksuudesta. Moniasteöljy on ilmoitettu kahdella numerolla, esim. SAE 5W-30. Ensimmäinen numero, jota seuraa W-kirjain, ilmoittaa viskositeetin alhaisissa ja toinen numero korkeissa lämpötiloissa. Valitse soveltuva viskositeettiaste alimman ulkolämpötilan mukaan Kaikki suositellut viskositeettiluokat soveltuvat korkeisiin ulkolämpötiloihin. Jäähdytysneste ja pakkasneste Käytä vain autoa varten hyväksyttyä Long Life -jäähdytysnestettä (LLC). Käänny korjaamon puoleen. Järjestelmä on täytetty tehtaalla erinomaisen korroosiosuojan antavalla jäähdytysnesteellä, joka suojaa pakkaselta noin -28 C:een saakka. Pohjoisissa maissa, joissa on hyvin kylmää, tehtaalla täytetty jäähdytysneste suojaa pakkaselta noin -37 C:een saakka. Tämä pitoisuus on syytä säilyttää vuoden ympäri. Jäähdytysnesteen lisäaineet, jotka on tarkoitettu antamaan paremman korroosiosuojan tai tiivistämään pienet vuodot, voivat aiheuttaa toimintaongelmia. Auton valmistaja ei ole vastuussa jäähdytysnesteen lisäaineiden käytöstä aiheutuvista seurauksista. Jarru- ja kytkinneste Käytä vain erittäin suorituskykyistä, autoon hyväksyttyä jarrunestettä, käänny korjaamon puoleen. Ajan myötä jarruneste imee kosteutta, jolloin jarrutusteho pienenee. Jarruneste on siksi vaihdettava määrätyin väliajoin. Jarrunestettä on säilytettävä umpinaisessa säiliössä veden absorption välttämiseksi. Varmista, että jarruneste ei pääse likaantumaan.

279 Tekniset tiedot 277 Tekniset tiedot Auton tunnistus Auton tiedot Auton tunnistus Auton tunnistenumero Tyyppikilpi Auton tunnistenumero näkyy tuulilasin läpi. Tyyppikilpi on kiinnitetty vasemman etuoven kehykseen.

280 278 Tekniset tiedot Tyyppikilven tiedot: 1 = Valmistaja 2 = Tyyppihyväksyntänumero 3 = Auton tunnistenumero 4 = Suurin sallittu kokonaismassa kg 5 = Suurin sallittu yhdistelmämassa kg 6 = Suurin sallittu etuakselin kuormitus kg 7 = Suurin sallittu taka-akselin kuormitus kg 8 = Auto- tai maakohtaiset tiedot Etu- ja taka-akselikuormitukset eivät yhteenlaskettuna saa ylittää auton suurinta sallittua kokonaismassaa. Esim. jos etuakselikuormitus on suurin sallittu, taka-akselia ei saa kuormittaa niin paljon, että suurin sallittu kokonaismassa ylittyy. Auton tekniset tiedot on määritelty EY-normien mukaisesti. Valmistaja pidättää oikeuden tehdä muutoksia. Auton asiapaperien tiedot pätevät ensisijaisesti ohjekirjaan nähden.

281 Auton tiedot Neste- ja voiteluainesuositukset Eurooppalainen huolto-ohjelma Moottoriöljyn laatuvaatimus Kaikki Euroopan maat (paitsi Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki) Moottoriöljyn laatu Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit Tekniset tiedot 279 Vain Israel Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit dexos 1 - dexos 2 - Jos dexos-laatua ei ole saatavana, voit käyttää enintään 1 litran ACEA C3 -laadun mukaista moottoriöljyä kerran kunkin öljynvaihdon välillä. Moottoriöljyn viskositeettiluokat Ulkolämpötila Kaikki Euroopan maat ja Israel (paitsi Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki) Bensiini- ja dieselmoottorit pakkasta enintään -25 C SAE 5W-30 tai SAE 5W-40 pakkasta yli -25 C SAE 0W-30 tai SAE 0W-40

282 280 Tekniset tiedot Kansainvälinen huolto-ohjelma Moottoriöljyn laatuvaatimus Kaikki maat Euroopan ulkopuolella paitsi Israel Moottoriöljyn laatu Bensiinimoottorit Dieselmoottorit (mukaan lukien CNG, LPG, E85) Vain Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit dexos 1 dexos 2 - Jos dexos-laatua ei ole saatavana, voit käyttää alla lueteltuja öljylaatuja: Moottoriöljyn laatu Kaikki maat Euroopan ulkopuolella paitsi Israel Bensiinimoottorit Dieselmoottorit (mukaan lukien CNG, LPG, E85) Vain Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit GM-LL-A GM-LL-B

283 Tekniset tiedot 281 Moottoriöljyn laatu Kaikki maat Euroopan ulkopuolella paitsi Israel Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit Vain Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki Bensiinimoottorit (mukaan lukien CNG, LPG, E85) Dieselmoottorit ACEA A3/B3 - - ACEA A3/B4 ACEA C3 API SM - - API SN resource conserving (polttoaineen säästö) Moottoriöljyn viskositeettiluokat Ulkolämpötila - - Kaikki maat Euroopan ulkopuolella (paitsi Israel), mukaan lukien Valko-Venäjä, Moldova, Venäjä, Serbia, Turkki Bensiini- ja dieselmoottorit pakkasta enintään -25 C SAE 5W-30 tai SAE 5W-40 pakkasta yli -25 C SAE 0W-30 tai SAE 0W-40 pakkasta enintään -20 C SAE 10W-30 1) tai SAE 10W-40 1) 1) Sallittu, mutta suosittelemme dexos-laatuisen öljyn SAE 5W-30 tai SAE 5W-40 käyttöä.

284 282 Tekniset tiedot Moottorin tiedot Tyyppimerkintä Moottorin tyyppimerkintä A14XEL A14XER A14NEL A14NET LPG A16XER A16LET A16XHT 2) Sylinteriluku Iskutilavuus [cm 3 ] Moottorin teho [kw] käyntinopeudella Vääntömomentti [Nm] käyntinopeudella Polttoainelaji Bensiini Bensiini Bensiini Bensiini/nestekaasu Bensiini Bensiini Oktaaniluku (RON) suositeltu mahdollinen mahdollinen Kaasu LPG Öljynkulutus [l/1000 km] 0,6 0,6 0,6 0,6 0,6 0,6 2) Tietoa ei ollut saatavana julkaisun mennessä painoon.

285 Tekniset tiedot 283 Tyyppimerkintä OPC Moottorin tyyppimerkintä A18XER A20NFT A13DTE A17DTE A17DTC A17DTF Sylinteriluku Iskutilavuus [cm 3 ] Moottorin teho [kw] käyntinopeudella Vääntömomentti [Nm] käyntinopeudella Polttoainelaji Bensiini Bensiini Diesel Diesel Diesel Diesel Oktaaniluku (RON) suositeltu mahdollinen mahdollinen Öljynkulutus [l/1000 km] 0,6 0,6 0,6 0,6 0,6 0,6 Tyyppimerkintä Turbo 2.0 Turbo 2.0Turbo Moottorin tyyppimerkintä A17DTS A 17 DTJ A17DTR A 20 DTJ A20DTH A20DTR Sylinteriluku Iskutilavuus [cm 3 ] Moottorin teho [kw]

286 284 Tekniset tiedot Tyyppimerkintä Turbo 2.0 Turbo 2.0Turbo Moottorin tyyppimerkintä A17DTS A 17 DTJ A17DTR A 20 DTJ A20DTH A20DTR käyntinopeudella Vääntömomentti [Nm] käyntinopeudella Polttoainelaji Diesel Diesel Diesel Diesel Diesel Diesel Öljynkulutus [l/1000 km] 0,6 0,6 0,6 0,6 0,6 0,6

287 Tekniset tiedot 285 Suorituskyky 3-ovinen viistoperä Moottori A14XER A14NEL A14NET A16LET A16XHT Huippunopeus 3) [km/h] Käsivalintainen vaihteisto 178 4) ) Automaattivaihteisto Moottori A18XER A20NFT A17DTE A17DTC A17DTF Huippunopeus 3) [km/h] Käsivalintainen vaihteisto ) 182 5) Automaattivaihteisto Moottori A17DTS Z20DTJ A20DTH A20DTR Huippunopeus 3) [km/h] Käsivalintainen vaihteisto 196 5) 210 5) Automaattivaihteisto 207-3) Ilmoitettu huippunopeus on saavutettavissa omamassalla (ilman kuljettajaa) plus 200 kg:n lisäkuormalla. Erikoisvarusteet voivat pienentää ilmoitettua huippunopeutta. 4) 4. vaihde 5) Tietoa ei ollut saatavana julkaisun mennessä painoon.

288 286 Tekniset tiedot 5-ovinen viistoperä Moottori A14XEL A14XER A14NEL A14NET A16LET A16XER Huippunopeus 3) [km/h] Käsivalintainen vaihteisto Automaattivaihteisto Moottori A16XHT A13DTE A17DTE A17DTC A17DTF Huippunopeus 3) [km/h] Käsivalintainen vaihteisto 5) Automaattivaihteisto Moottori A17DTS A 17 DTJ A17DTR Z20DTJ A20DTH A20DTR Huippunopeus 3) [km/h] Käsivalintainen vaihteisto ) 215 5) Automaattivaihteisto ) Ilmoitettu huippunopeus on saavutettavissa omamassalla (ilman kuljettajaa) plus 200 kg:n lisäkuormalla. Erikoisvarusteet voivat pienentää ilmoitettua huippunopeutta. 5) Tietoa ei ollut saatavana julkaisun mennessä painoon.

289 Tekniset tiedot ovinen porrasperä Moottori A14XER A14NET A16LET A16XER A16XHT Huippunopeus 3) [km/h] Käsivalintainen vaihteisto 178 4) ) Automaattivaihteisto Moottori A13DTE A17DTE A17DTC A17DTF Huippunopeus 3) [km/h] Käsivalintainen vaihteisto 175 5) 5) 5) Automaattivaihteisto Moottori A17DTS Z20DTJ A20DTH Huippunopeus 3) [km/h] Käsivalintainen vaihteisto 5) 5) 215 Automaattivaihteisto 209 3) Ilmoitettu huippunopeus on saavutettavissa omamassalla (ilman kuljettajaa) plus 200 kg:n lisäkuormalla. Erikoisvarusteet voivat pienentää ilmoitettua huippunopeutta. 4) 4. vaihde 5) Tietoa ei ollut saatavana julkaisun mennessä painoon.

290 288 Tekniset tiedot Sports Tourer Moottori A14XER A14NEL A14NET A16LET A16XER A16XHT Huippunopeus [km/h] 3) Käsivalintainen vaihteisto ) Automaattivaihteisto Moottori A13DTE A17DTE A17DTF A17DTC A17DTS Huippunopeus 3) [km/h] Käsivalintainen vaihteisto Automaattivaihteisto Moottori A 17 DTJ A17DTR A17DTL A17DTN A20DTH Huippunopeus 3) [km/h] Käsivalintainen vaihteisto ) 212 Automaattivaihteisto 207 3) Ilmoitettu huippunopeus on saavutettavissa omamassalla (ilman kuljettajaa) plus 200 kg:n lisäkuormalla. Erikoisvarusteet voivat pienentää ilmoitettua huippunopeutta. 5) Tietoa ei ollut saatavana julkaisun mennessä painoon.

291 Tekniset tiedot 289 Auton paino Omapaino, perusmalli ilman lisävarusteita 3-ovinen viistoperä Moottori Käsivalintainen vaihteisto Automaattivaihteisto ilmastointilaitteella [kg] ilmastointilaitteella [kg] A14XER A14NEL A14NET A16LET A16XHT 6) - A18XER A20NFT A17DTE A17DTS A17DTC A17DTF Z20DTJ A20DTH A20DTR 6) - 6) Tietoa ei ollut saatavana julkaisun mennessä painoon.

292 290 Tekniset tiedot Omapaino, perusmalli kaikilla lisävarusteilla 3-ovinen viistoperä Moottori Käsivalintainen vaihteisto Automaattivaihteisto ilmastointilaitteella [kg] ilmastointilaitteella [kg] A14XER A14NEL A14NET A16LET A16XHT 6) - A18XER A20NFT A17DTE A17DTS A17DTC A17DTF Z20DTJ A20DTH A20DTR 6) - 6) Tietoa ei ollut saatavana julkaisun mennessä painoon.

293 Tekniset tiedot 291 Omapaino, perusmalli ilman lisävarusteita 5-ovinen viistoperä Moottori Käsivalintainen vaihteisto Automaattivaihteisto ilman ilmastointilaitetta / ilmastointilaitteella [kg] A14XEL 1373/ A14XER 1373/ A14NEL 1393/ A14NET 1393/1408 /1453 A16LET /1490 /1503 A16XER 1393/1408 /1443 A16XHT 6) - A13DTE 1393/ A17DTC 1503/1518-6) Tietoa ei ollut saatavana julkaisun mennessä painoon.

294 292 Tekniset tiedot 5-ovinen viistoperä Moottori Käsivalintainen vaihteisto Automaattivaihteisto ilman ilmastointilaitetta / ilmastointilaitteella [kg] A17DTE 1503/ A17DTF 1503/ A 17 DTJ 1503/ A17DTR 1503/ A17DTS 1503/ Z20DTJ 6) / 6) A20DTH 1503/1518 /1590 A20DTR 6) - 6) Tietoa ei ollut saatavana julkaisun mennessä painoon.

295 Tekniset tiedot 293 Omapaino, perusmalli kaikilla lisävarusteilla 5-ovinen viistoperä Moottori Käsivalintainen vaihteisto Automaattivaihteisto ilman ilmastointilaitetta / ilmastointilaitteella [kg] A14XEL / A14XER / A14NEL / A14NET /1611 /1613 A16LET /1613 /1665 A16XER /1578 /1613 A16XHT 6) - A13DTE / A17DTC /1664-6) Tietoa ei ollut saatavana julkaisun mennessä painoon.

296 294 Tekniset tiedot 5-ovinen viistoperä Moottori Käsivalintainen vaihteisto Automaattivaihteisto ilman ilmastointilaitetta / ilmastointilaitteella [kg] A17DTE / A17DTF / A 17 DTJ / A17DTR / A17 DTS / Z20DTJ 6) / 6) A20DTH /1711 /1731 A20DTR 6) - 6) Tietoa ei ollut saatavana julkaisun mennessä painoon.

297 Tekniset tiedot 295 Omapaino, perusmalli ilman lisävarusteita 4-ovinen porrasperä Moottori Käsivalintainen vaihteisto Automaattivaihteisto ilman ilmastointilaitetta / ilmastointilaitteella [kg] ilman ilmastointilaitetta / ilmastointilaitteella [kg] A14XER A14NET A16LET A16XER A16XHT 6) - A13DTE A17DTE A17DTC A17DTF A17DTS Z20DTJ 6) - A20DTH 6) - 6) Tietoa ei ollut saatavana julkaisun mennessä painoon.

298 296 Tekniset tiedot Omapaino, perusmalli kaikilla lisävarusteilla 4-ovinen porrasperä Moottori Käsivalintainen vaihteisto Automaattivaihteisto ilman ilmastointilaitetta / ilmastointilaitteella [kg] ilman ilmastointilaitetta / ilmastointilaitteella [kg] A14XER A14NET A16LET A16XER A16XHT 6) - A13DTE A17DTE A17DTC A17DTF A17 DTS Z20DTJ 6) - A20DTH 6) - 6) Tietoa ei ollut saatavana julkaisun mennessä painoon.

299 Tekniset tiedot 297 Omapaino, perusmalli ilman lisävarusteita Sports Tourer Moottori Käsivalintainen vaihteisto Automaattivaihteisto ilman ilmastointilaitetta / ilmastointilaitteella [kg] A14XER 1393/ A14NEL 1471/1486 /1503 A14NET 1437/1452 /1503 A16LET /1503 /1550 A16XER 1437/1452 /1503 A16XHT 6) - A13DTE 1471/ A17DTE A17DTF ) Tietoa ei ollut saatavana julkaisun mennessä painoon.

300 298 Tekniset tiedot Sports Tourer Moottori Käsivalintainen vaihteisto Automaattivaihteisto ilman ilmastointilaitetta / ilmastointilaitteella [kg] A17DTC A17DTS A 17 DTJ 1503/ A17DTR 1503/ A17DTL A17DTN Z20DTJ A20DTH 1550/1565 /1613

301 Tekniset tiedot 299 Omapaino, perusmalli kaikilla lisävarusteilla Sports Tourer Moottori Käsivalintainen vaihteisto Automaattivaihteisto ilman ilmastointilaitetta / ilmastointilaitteella [kg] A14XER / A14NEL /1664 /1664 A14NET /1664 /1664 A16LET /1664 /1701 A16XER /1613 /1664 A16XHT 6) - A13DTE / A17DTE A17DTF ) Tietoa ei ollut saatavana julkaisun mennessä painoon.

302 300 Tekniset tiedot Sports Tourer Moottori Käsivalintainen vaihteisto Automaattivaihteisto ilman ilmastointilaitetta / ilmastointilaitteella [kg] Auton mitat A17DTC A17DTS A 17 DTJ A17DTR A17DTL A17DTN Z20DTJ A20DTH 1733 / ovinen viistoperä 5-ovinen viistoperä 4-ovinen porrasperä Sports Tourer Pituus [mm] Leveys ilman ulkopeilejä [mm] Leveys kahden ulkopeilin kanssa [mm] Korkeus (ilman antennia) [mm] Tavaratilan pituus lattiassa [mm] ) 1069 Tavaratilan pituus takaistuinten ollessa käännettyinä eteen [mm] ) ) Tietoa ei ollut saatavana julkaisun mennessä painoon.

303 Tekniset tiedot ovinen viistoperä 5-ovinen viistoperä 4-ovinen porrasperä Sports Tourer Tavaratilan leveys [mm] ) 1026 Tavaratilan korkeus [mm] ) 721 Akseliväli [mm] ) 2685 Kääntöympyrän halkaisija [m] 11,4 11,5 7) 11,5 7) Tietoa ei ollut saatavana julkaisun mennessä painoon.

304 302 Tekniset tiedot Täyttötilavuudet Moottoriöljy Moottori A14XEL, A14XER A14NEL, A14NET A16LET, A16XER A16XHT A18XER sis. suodattimen [I] 4,0 4,0 4,5 4,5 6,0 merkkien MIN ja MAX välissä [l] 1,0 1,0 1,0 1,0 1,0 Moottori A13DTE ecoflex A17DTE, A17DTC A17DTF, A17DTS, A17DTN A17DTJ, A17DTR Z20DTJ, A20DTH sis. suodattimen [I] 3,5 5,4 5,4 5,4 4,5 4,5 merkkien MIN ja MAX välissä [l] 1,0 1,0 1,0 1,0 1,0 1,0 Polttoainesäiliö Bensiini/diesel, nimellisvetoisuus [l] 56 8) Nestekaasu, nimellisvetoisuus [l] 9) A20NFT A20DTR 8) A13 DTE dieselmoottori stop-start-järestelmällä, pienennetty vetoisuus: 46 litraa. 9) Tietoa ei ollut saatavana julkaisun mennessä painoon.

305 Tekniset tiedot 303 Rengaspaineet Comfort enintään 3 hengen ECO enintään 3 hengen Täyskuormalla 3-ovinen viistoperä kuormalla kuormalla Moottori Renkaat edessä takana edessä takana edessä takana A14XER, A18XER A14NEL, A14NET [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) 225/55 R17, 210/2,1 (30) 210/2,1 (30) 250/2,5 (36) 250/2,5 (36) 220/2,2 (32) 260/2,6 (38) 235/45 R19, 10) 235/50 R18, 10) 235/55 R17, 10) 245/45 R18 11) 225/55 R17, 210/2,1 (30) 210/2,1 (30) 270/2,7 (39) 270/2,7 (39) 220/2,2 (32) 270/2,7 (39) 235/45 R19, 10) 235/50 R18, 10) 235/55 R17, 10) 245/40 R20, 10) 245/45 R18 11) 10) Ei sallittu lumiketjujen kanssa. 11) Käytä vain erikoislumiketjuja. Suosittelemme, että otat yhteyttä korjaamoon.

306 304 Tekniset tiedot Comfort enintään 3 hengen ECO enintään 3 hengen Täyskuormalla 3-ovinen viistoperä kuormalla kuormalla Moottori Renkaat edessä takana edessä takana edessä takana [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) A16LET 225/55 R17, 210/2,1 (30) 210/2,1 (30) 250/2,5 (36) 250/2,5 (36) 220/2,2 (32) 260/2,6 (38) 235/45 R19, 10) 235/50 R18, 10) 235/55 R17, 10) 245/40 R20, 10) 245/45 R18 11) A17DTE 225/55 R17, 210/2,1 (30) 210/2,1 (30) 250/2,5 (36) 250/2,5 (36) 220/2,2 (32) 260/2,6 (38) A17DTS, A17DTC 245/45 R18 11) 225/55 R17, 210/2,1 (30) 210/2,1 (30) 260/2,6 (38) 260/2,6 (38) 220/2,2 (32) 260/2,6 (38) 235/45 R19, 10) 235/50 R18, 10) 235/55 R17, 10) 245/40 R20, 10) 245/45 R18 11) 10) Ei sallittu lumiketjujen kanssa. 11) Käytä vain erikoislumiketjuja. Suosittelemme, että otat yhteyttä korjaamoon.

307 Tekniset tiedot 305 Comfort enintään 3 hengen ECO enintään 3 hengen Täyskuormalla 3-ovinen viistoperä kuormalla kuormalla Moottori Renkaat edessä takana edessä takana edessä takana A16XHT, Z20DTJ, A20DTH, A20DTR [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) 225/55 R17, 230/2,3 (33) 230/2,3 (33) 270/2,7 (39) 270/2,7 (39) 240/2,4 (35) 280/2,8 (41) 235/45 R19, 10) 235/50 R18, 10) 235/55 R17, 10) 245/40 R20, 10) 245/45 R18 11) A20NFT 235/45 R18, 12) 240/2,4 (35) 240/2,4 (35) 260/2,6 (38) 300/3,0 (43) 245/40 R19, 10) 245/35 R20 10) 270/2,7 (39) 250/2,5 (36) 280/2,8 (41) 310/3,1 (44) Kaikki Tilapäisvarapyörä 420/4,2 (61) 420/4,2 (61) 420/4,2 (61) 420/4,2 (61) 10) Ei sallittu lumiketjujen kanssa. 11) Käytä vain erikoislumiketjuja. Suosittelemme, että otat yhteyttä korjaamoon. 12) Sallittu vain talvirenkaina.

308 306 Tekniset tiedot 5-ovinen viistoperä, 4-ovinen porrasperä, Sports Tourer Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana A14XER, A14XEL A14NET, A14NEL, A16 XER [kpa/bar] ([psi]) 205/55 R16, 13) 220/2,2 (32) 205/60 R16, 215/50 R17, 215/60R16, 13) 225/45 R17 13) 205/55 R16, 13) 220/2,2 (32) 205/60 R16, 215/50 R17, 215/60R16, 13) 225/45 R17, 13) 225/45 R18, 13) 235/40 R19 13) [kpa/bar] ([psi]) 220/2,2 (32) 220/2,2 (32) [kpa/bar] ([psi]) 270/2,7 (39) 270/2,7 (39) [kpa/bar] ([psi]) 270/2,7 (39) 270/2,7 (39) [kpa/bar] ([psi]) 230/2,3 (33) 230/2,3 (33) [kpa/bar] ([psi]) 270/2,7 (39) 270/2,7 (39) 13) Ei sallittu lumiketjujen kanssa.

309 Tekniset tiedot ovinen viistoperä, 4-ovinen porrasperä, Sports Tourer Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana [kpa/bar] ([psi]) A16LET 205/65 R16, 14)13) 230/2,3 (33) 215/60 R16, 13) 225/50 R17, 13) 235/45 R18 13) 235/40 R19 13) 240/2,4 (35) 205/60 R16, 14) 250/2,5 (36) 215/50 R17 14) A13DTE 205/60 R16, 220/2,2 (32) 215/50 R17, 215/60 R16, 13) [kpa/bar] ([psi]) 230/2,3 (33) 220/2,2 (32) 230/2,3 (33) 220/2,2 (32) [kpa/bar] ([psi]) 270/2,7 (39) [kpa/bar] ([psi]) 270/2,7 (39) [kpa/bar] ([psi]) 240/2,4 (35) 250/2,5 (36) 260/2,6 (38) 270/2,7 (39) 270/2,7 (39) 230/2,3 (33) [kpa/bar] ([psi]) 280/2,8 (41) 290/2,9 (42) 300/3,0 (43) 270/2,7 (39) 14) Sallittu vain talvirenkaina. 13) Ei sallittu lumiketjujen kanssa.

310 308 Tekniset tiedot 5-ovinen viistoperä, 4-ovinen porrasperä, Sports Tourer Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana A17DTC, A17DTS [kpa/bar] ([psi]) 205/65 R16, 14)13) 230/2,3 (33) 215/60 R16, 13) 225/50 R17, 13) 235/45 R18 13) 205/55 R16, 13) 240/2,4 (35) 215/50 R17, 14) 225/45 R17, 13) 235/40 R19 13) 205/60 R16 14) 250/2,5 (36) [kpa/bar] ([psi]) 230/2,3 (33) 220/2,2 (32) 230/2,3 (33) [kpa/bar] ([psi]) 270/2,7 (39) [kpa/bar] ([psi]) 270/2,7 (39) [kpa/bar] ([psi]) 240/2,4 (35) 250/2,5 (36) 260/2,6 (38) [kpa/bar] ([psi]) 280/2,8 (41) 290/2,9 (42) 300/3,0 (43) 14) Sallittu vain talvirenkaina. 13) Ei sallittu lumiketjujen kanssa.

311 Tekniset tiedot ovinen viistoperä, 4-ovinen porrasperä, Sports Tourer Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana A16XHT, A17DTE, A17DTJ, A17DTF, A17DTR, A 20 DTJ [kpa/bar] ([psi]) 205/65 R16, 14)13) 230/2,3 (33) 215/60 R16, 13) 225/50 R17, 13) 235/45 R18 13) 205/55 R16, 13) 240/2,4 (35) 225/45 R17, 13) 235/40 R19 13) 205/60 R16, 14) 250/2,5 (36) 215/50 R17 14) [kpa/bar] ([psi]) 230/2,3 (33) 220/2,2 (32) 230/2,3 (33) [kpa/bar] ([psi]) 270/2,7 (39) [kpa/bar] ([psi]) 270/2,7 (39) [kpa/bar] ([psi]) 240/2,4 (35) 250/2,5 (36) 260/2,6 (38) [kpa/bar] ([psi]) 280/2,8 (41) 290/2,9 (42) 300/3,0 (43) 14) Sallittu vain talvirenkaina. 13) Ei sallittu lumiketjujen kanssa.

312 310 Tekniset tiedot 5-ovinen viistoperä, 4-ovinen porrasperä, Sports Tourer Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana [kpa/bar] ([psi]) A20DTH 205/65 R16, 13) 230/2,3 (33) 215/60 R16, 13) 225/50 R17, 13) 235/45 R18 13) 235/40 R19 13) 240/2,4 (35) 205/60 R16, 14) 250/2,5 (36) 215/50 R17 14) A20DTR 215/50 R17 14) 250/2,5 (36) 235/45 R18 13) [kpa/bar] ([psi]) 230/2,3 (33) 220/2,2 (32) 230/2,3 (33) 230/2,3 (33) [kpa/bar] ([psi]) 270/2,7 (39) [kpa/bar] ([psi]) 270/2,7 (39) [kpa/bar] ([psi]) 240/2,4 (35) 250/2,5 (36) 260/2,6 (38) 270/2,7 (39) 270/2,7 (39) 260/2,6 (38) [kpa/bar] ([psi]) 280/2,8 (41) 290/2,9 (42) 300/3,0 (43) 290/2,9 (42) 13) Ei sallittu lumiketjujen kanssa. 14) Sallittu vain talvirenkaina.

313 Tekniset tiedot ovinen viistoperä, 4-ovinen porrasperä, Sports Tourer Comfort enintään 3 hengen kuormalla ECO enintään 3 hengen kuormalla Täyskuormalla Moottori Renkaat edessä takana edessä takana edessä takana [kpa/bar] ([psi]) 235/40 R19 13) 270/2,7 (39) Kaikki Tilapäisvarapyörä 420/4,2 (61) [kpa/bar] ([psi]) 250/2,5 (36) 420/4,2 (61) [kpa/bar] ([psi]) [kpa/bar] ([psi]) [kpa/bar] ([psi]) 280/2,8 (41) 420/4,2 (61) [kpa/bar] ([psi]) 300/3,0 (43) 420/4,2 (61) 13) Ei sallittu lumiketjujen kanssa.

314 312 Tekniset tiedot Vetolaitteen asennusmitat 3-ovinen Viistoperä

315 5-ovinen viistoperä Tekniset tiedot 313

316 314 Tekniset tiedot 4-ovinen Porrasperä

317 Sports Tourer Tekniset tiedot 315
