1 RATA 2018, Sähköradan ohjaus- ja valvontaratkaisut Suomessa ABB MicroSCADA Pro Lasse Autio, Sales Manager

2 Agenda Sähköradan kaukokäyttöjärjestelmä, SRKK Lyhyt esittely Uudet ratkaisut Vaihteenlämmitys, case Ilmala Syöttöasemat, analogisesta digitaaliseen Järjestelmien kunnossapito Tietoturvallisuus ABB Oy ja ratkaisut rataliikenteelle February 2, 2018 Slide 2

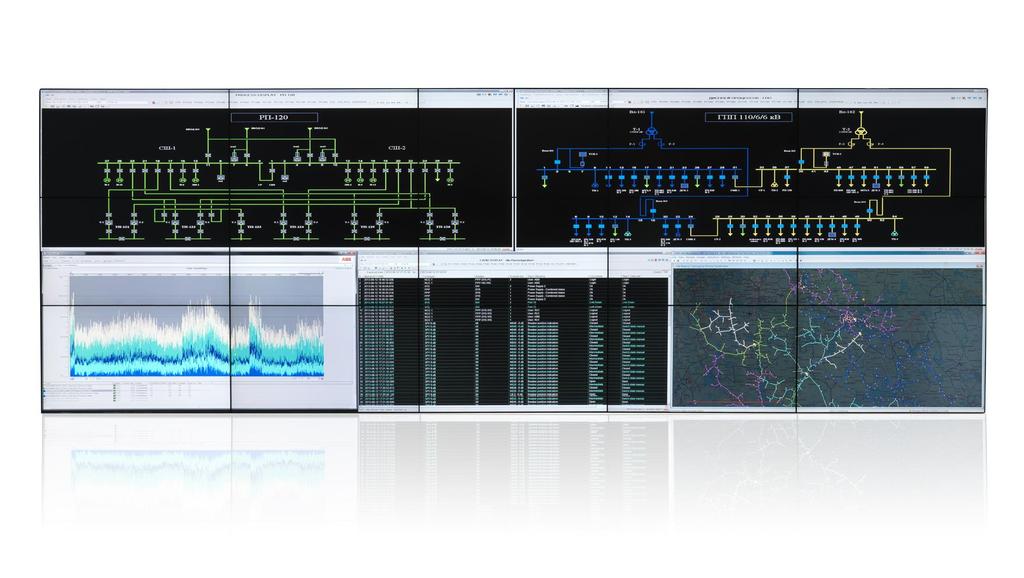

3 Mikä on SCADA-järjestelmä? SCADA (engl. Supervisory Control and Data Acquisition) Tietokoneella toteutettu graafinen käyttöliittymä automaatiojärjestelmiin Järjestelmän kautta saadaan nopeasti kokonaiskuva prosesseista normaali- ja vikatilanteissa reaaliajassa Järjestelmällä saadaan tietoa laitteiden kunnosta ja pitää käytöstä vastaavan tilanteen tasalla Järjestelmä auttaa osaltaan tekemään ympäristöä turvallisemmaksi Mahdollistaa vian paikannuksen, viasta palautumisen ja uudelleen reitityksen mahdollisille katkosalueille -> lyhentää sähkönjakelun vika-aikoja Mahdollistaa tiedon tallentamisen ja analysoinnin Mahdollistaa tiedon välittämisen muihin järjestelmiin February 2, 2018 Slide 3

4 Mikä on SCADA-järjestelmä? SCADA (engl. Supervisory Control and Data Acquisition) Tietokoneella toteutettu graafinen käyttöliittymä automaatiojärjestelmiin Käyttökohteet: Sähkönjakeluverkot ja muu jakelu, infrastruktuuri (kiinteistöt, tunnelit/sillat, satamat, lentokentät), teollisuus (tuotantolaitokset, jalostamot, kaivokset, paperitehtaat) February 2, 2018 Slide 4

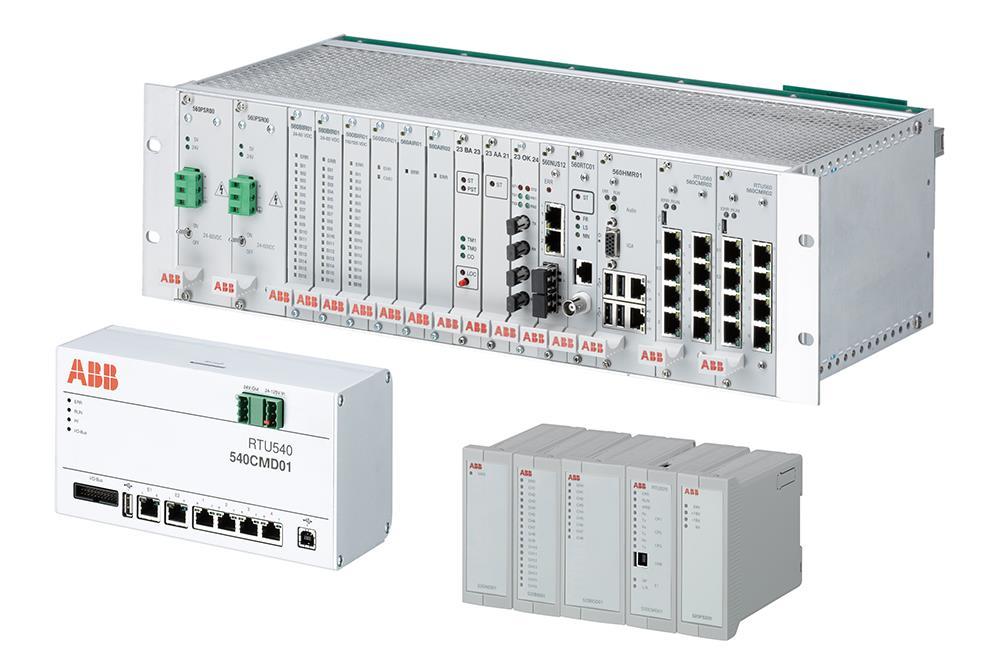

5 SYS600 SCADA Sähköradan ohjaus- ja valvontaratkaisut Suomessa Järjestelmän rakenne, periaatekuva Käyttökeskus ytimessä Muut järjestelmät Liikenteenohjaus Käyttökeskuksen Sähköradan kaukokäyttöjärjestelmä yhdistyy tietoliikenneverkon kautta radan älykkäille laitteille sekä välittää tietoa muille valvomojärjestelmille, kuten liikenteenojaukselle. Käyttökeskukset Sähköradan kaukokäyttö Radan syöttöasemat DMS600 SYS600 SCADA SYS600 SCADA Computer/HMI Ethernet Switch RTU500 series Gateway IEC IEC 104 IEC 104 Feeder Control & Protection Liikennepaikat ja erotusjaksot RTU500 series Feeder automation IEC 104 Muut laitteet Vaihteenlämmityksen ohjauslogiikat ABB RTU500 Tasoristeys valvontalaitteet Wireless network February 2, 2018 Slide 5

6 SRKK-järjestelmät Liikenneviraston käyttökeskuksissa SRKK-järjestelmät HELSINKI ESSO-SRKK, 67 ala-asemaa Helsingin alueen sähköverkko (KJ) Vaihteenlämmitys TAMPERE TASKU-SRKK, 99 ala-asemaa KOUVOLA Kouvolan SRKK, 143 ala-asemaa OULU Oulu SRKK, 140 ala-asemaa 4 valvomoa yli 500 ala-asemaa February 2, 2018 Slide 6

7 Tampereen SRKK-uusinta Uusi järjestelmä Järjestelmä toimitus Tampereen käyttökeskukseen Uusi valvomojärjestelmä & uudet ala-asemalaitteet Projekti kpl uusia ala-asemia asennettuna ja käyttöönotettuna Valvomojärjestelmä sijoitetaan uusiin tiloihin Viinikkaan February 2, 2018 Slide 7

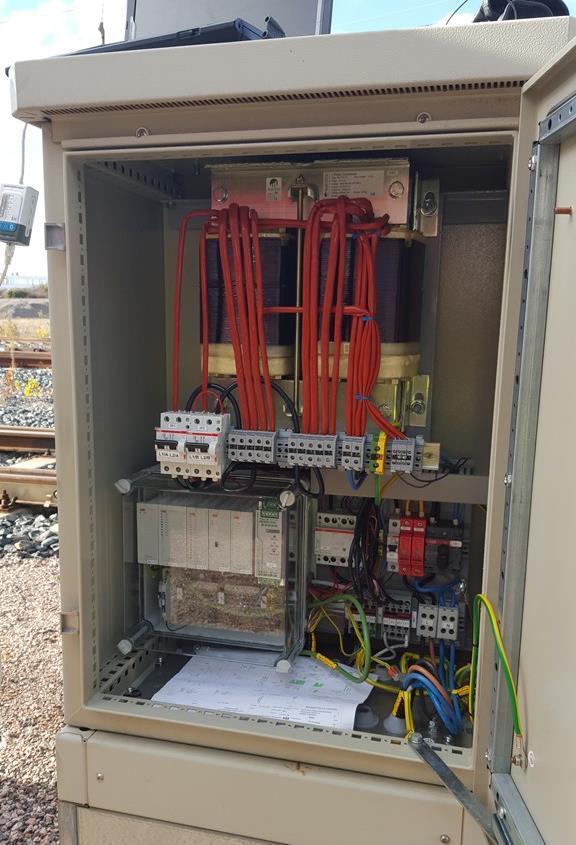

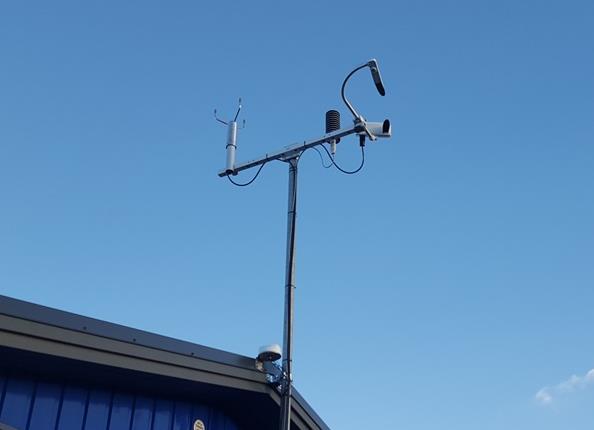

8 Älykäs vaihteenlämmitys Case Ilmala Vaihteenlämmityksen toteuttaminen tarpeen mukaisesti Vaihdekohtainen logiikka Logiikka mahdollistaa mittaustiedon hyödyntämisen Kiskon lämpötilan mittaus Ohjaus päälle-pois Paikallisen sääaseman mittaustiedot käytettävissä Sade, tuuli, lämpötila Tiedonvaihto liikenteenohjauksen kanssa February 2, 2018 Slide 8

9 Älykäs vaihteenlämmitysratkaisu Case Ilmala Ilmalan LM28 pilotti : Energiansäästö 33% älykkäällä logiikalla Mahdollisuus lisäsäästöön 30% lämmitystehon kohdistuksella avoimelle kiskolle Uuden ratkaisun säästä yhteensä noin 50% Säästöpotentiaali Ilmalassa 100k / talvi Lähde Olli Vilppo TTY / Raportti: LM28 toiminta ja kysynnänjouston mahdollisuudet Ilmalassa Mahdollisia jatkokehityshankkeita Raiteenkäyttö- ja vaihteenkäytön suunnitelmat Kysynnänjousto / virtuaalivoimala February 2, 2018 Slide 9

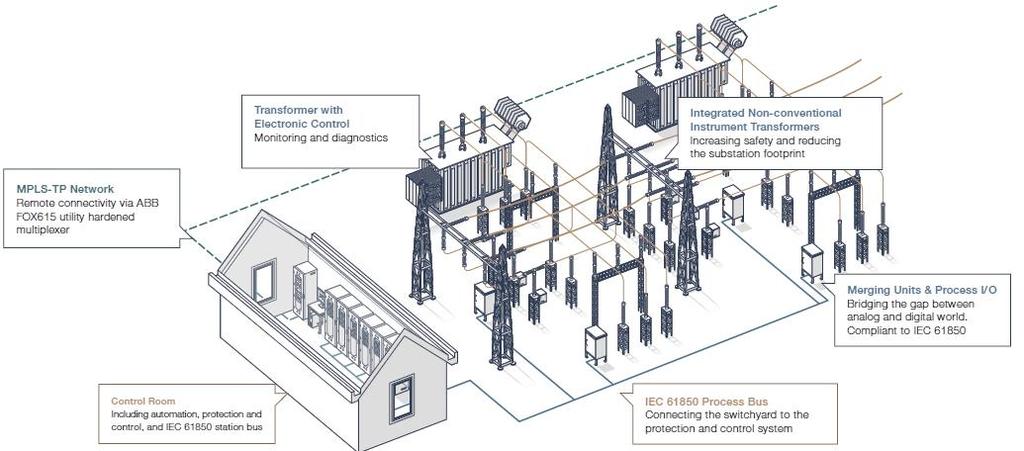

10 Sähköradan ohjaus- ja valvontaratkaisut Digitaalinen sähköasema - analogisesta digitaaliseen 2 February 2018 Slide 10

11 Järjestelmien kunnossapito Kunnossapio Ennakoiva huolto Huoltokäynnit Vikaantumistiheyden seuranta Valmistajan elinkaariseuranta Vikojen hoito Tekninen tuki 24/7 Valvomon ja ala-asemien viankorjaus Etäyhteydellä tai tarvittaessa kohteessa Erikseen sovittavat työt Järjestelmän muutokset ja laajennukset Sähköradan muutoksista aiheutuvat pienet järjestelmämuutokset Kehityshankkeet Järjestelmän kunnossapito ja ajantasalla pitäminen February 2, 2018 Slide 11

12 Tietoturvallisuus Liikenneviraston tietoturvallisuuden vaatimukset Liikennevirasto on asettanut tietoturvallisuuden vaatimuksien tason Tietoturvallisuuden hallinnan vaatimukset: johtajuus, toiminta, henkilöstö, kumppanit, toiminnan prosessit Tietojärjestelmien hallinnan vaatimuksia: raportointi, omaisuuden hallinta, järjestelmien käyttöönotto ja poisto, muutoshallinta, pääsynvalvonta, käyttäjien ja käyttövaltuuksien hallinta, haittaohjelmasuojaus, fyysisen ympäristön suojaus, varmuuskopiointi, tietoturvapoikkeamien valvonta, toipuminen häiriöistä, järjestelmäkehityksen ja sovellusylläpidon hallinta Tietoturvallisuus on sisällytetty kunnossapitosopimukseen Tietoturvallisuuden tasonnosto Tietoturvakäytäntöjen dokumentointi Teknisten tietoturvaratkaisujen toteutus ja käyttöönotto Jatkuva tietoturvapalvelu Tietoturvan hallinta, ylläpito ja tiedotus Tietoturvan päivityspalvelu February 2, 2018 Slide 12

13 ABB in the rail industry Global portfolio for railway applications 1. Traction Substation and SFC 2. High Voltage Products 3. Power Transformers and Surge Arresters 4. Power Quality 5. Indoor Medium Voltage Switchgears 6. Distribution & Special Transformers & Rectifiers 7. Low Voltage Switchgear 8. Braking Energy Management Systems 9. Outdoor Medium Voltage Modules 10.Communication 11.Motors - Generators Turbochargers 12.Traction Fuses 13.Converters Semiconductors 14.Traction Transformers 15.Low Voltage Components 16.DC circuit breaker 17.Outdoor Medium Voltage Products 18.Enterprise Asset Management & SCADA February 2, 2018 Slide 13

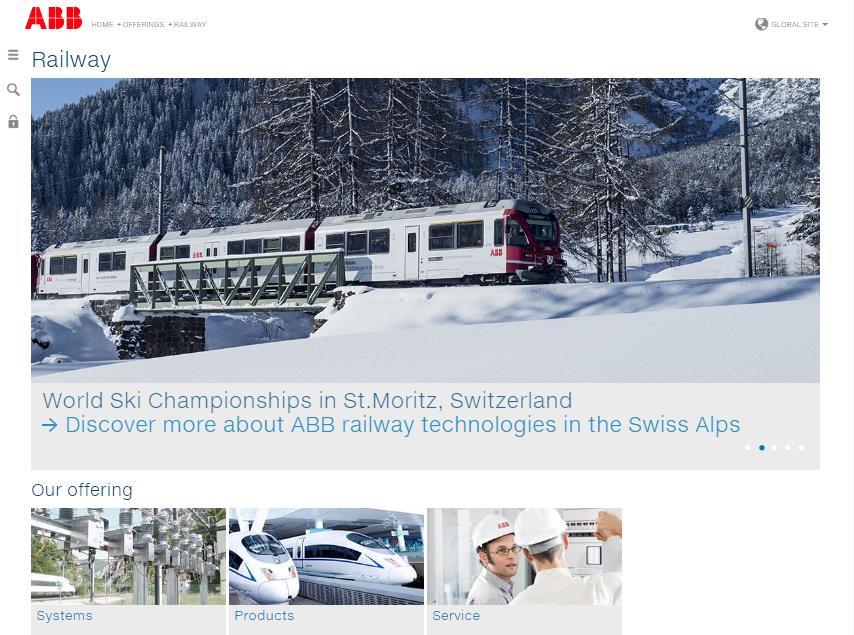

14 ABB in railways Do you want to know more Rail solutions App Did you know that ABB technologies are key components for world s rail vehicles and track-side infrastructure? Railway solutions web portal NEW : Download the Rail Solutions on the App Store Link February 2, 2018 Slide 14
