1 Manner kuljetuspyörät Smart Moves on Manner Castors

2

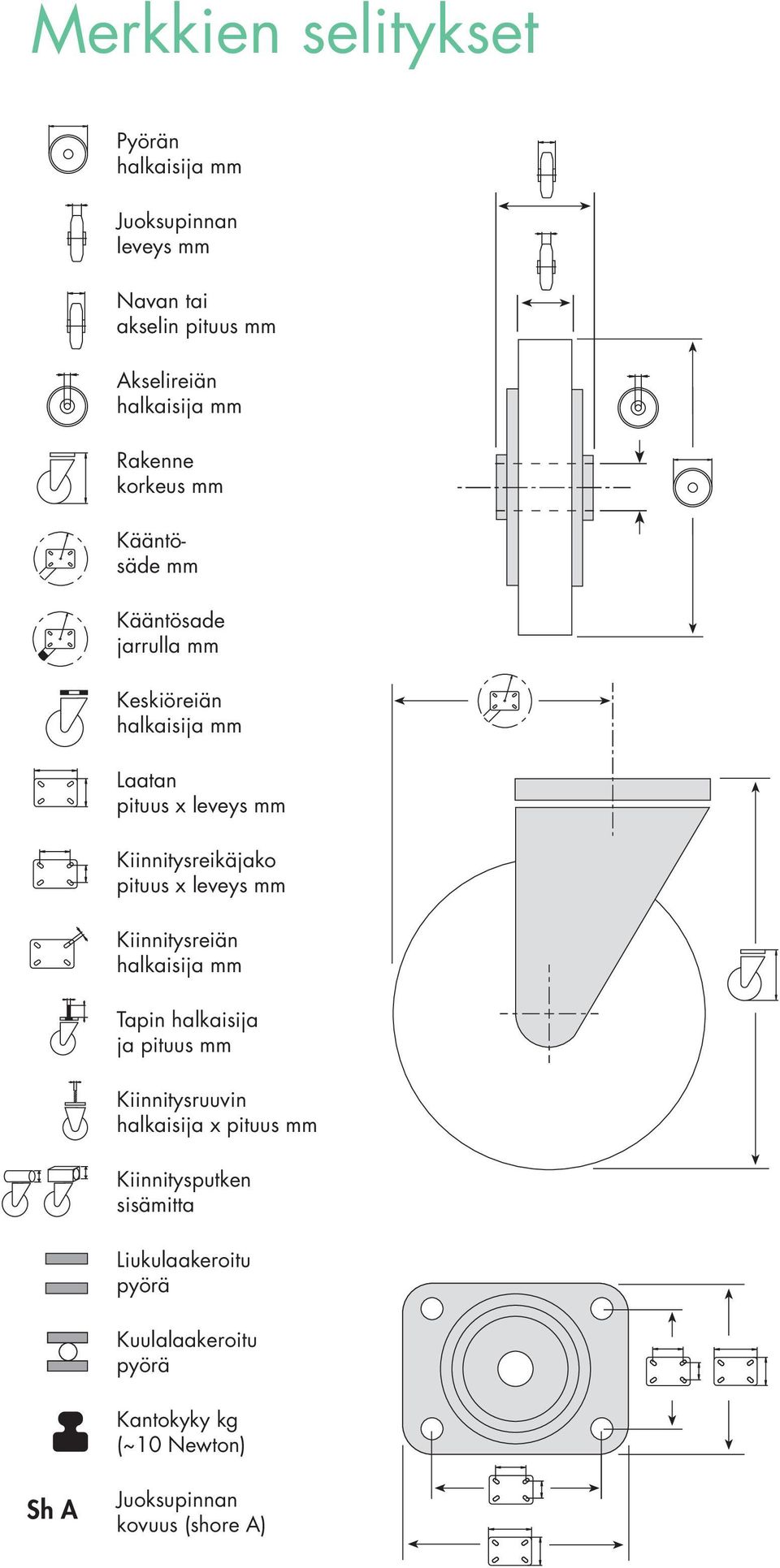

3 Merkkien selitykset Pyörän halkaisija mm Juoksupinnan leveys mm Navan tai akselin pituus mm Akselireiän halkaisija mm Rakenne korkeus mm Kääntösäde mm Kääntösade jarrulla mm Keskiöreiän halkaisija mm Laatan pituus x leveys mm Kiinnitysreikäjako pituus x leveys mm Kiinnitysreiän halkaisija mm Tapin halkaisija ja pituus mm Kiinnitysruuvin halkaisija x pituus mm Kiinnitysputken sisämitta Liukulaakeroitu pyörä Kuulalaakeroitu pyörä Kantokyky kg (~ Newton) Juoksupinnan kovuus (shore A)

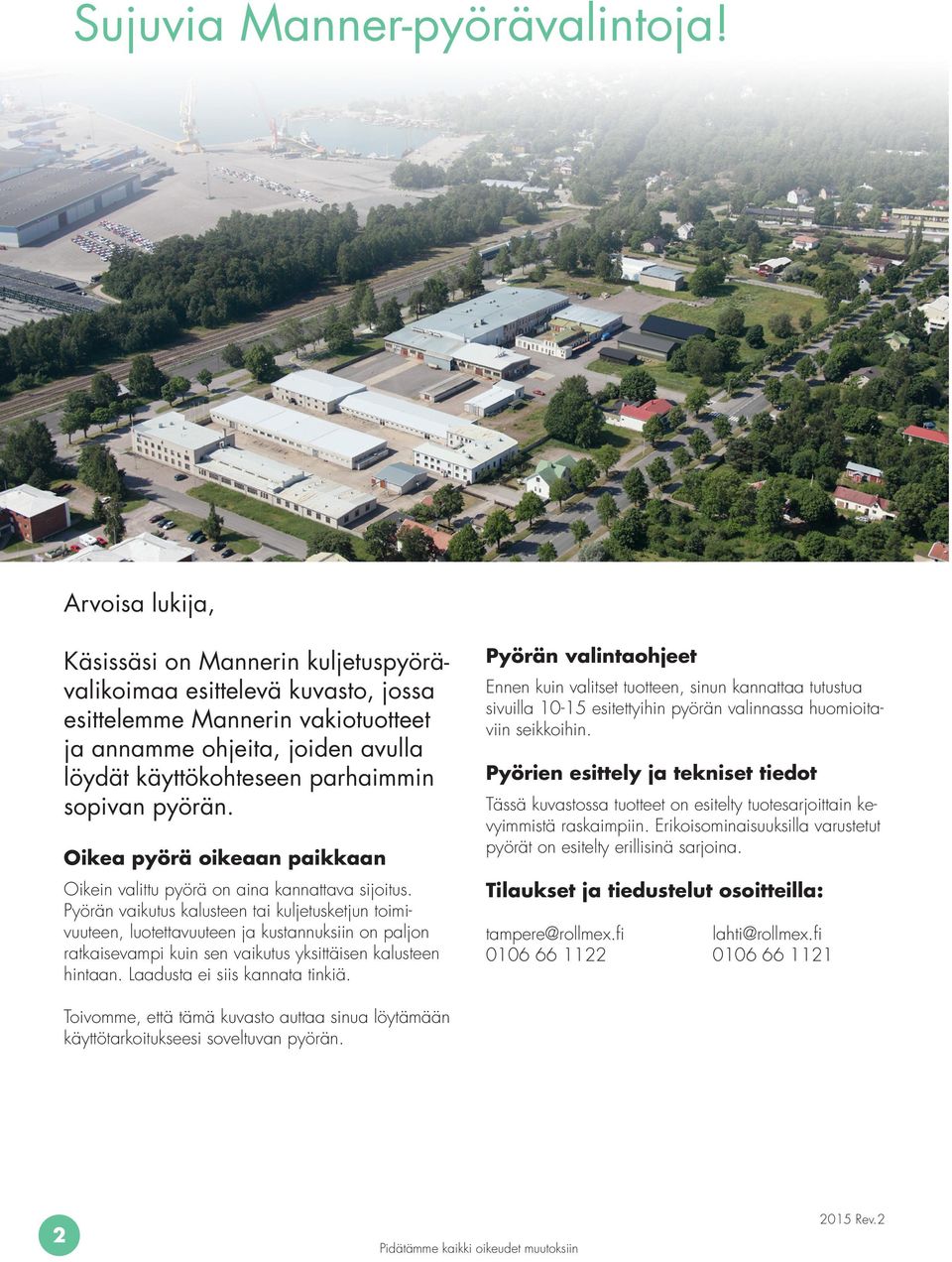

4 Sujuvia Mannerpyörävalintoja! Arvoisa lukija, Käsissäsi on Mannerin kuljetuspyörävalikoimaa esittelevä kuvasto, jossa esittelemme Mannerin vakiotuotteet ja annamme ohjeita, joiden avulla löydät käyttökohteseen parhaimmin sopivan pyörän. Oikea pyörä oikeaan paikkaan Oikein valittu pyörä on aina kannattava sijoitus. Pyörän vaikutus kalusteen tai kuljetusketjun toimivuuteen, luotettavuuteen ja kustannuksiin on paljon ratkaisevampi kuin sen vaikutus yksittäisen kalusteen hintaan. Laadusta ei siis kannata tinkiä. Pyörän valintaohjeet Ennen kuin valitset tuotteen, sinun kannattaa tutustua sivuilla 15 esitettyihin pyörän valinnassa huomioitaviin seikkoihin. Pyörien esittely ja tekniset tiedot Tässä kuvastossa tuotteet on esitelty tuotesarjoittain kevyimmistä raskaimpiin. Erikoisominaisuuksilla varustetut pyörät on esitelty erillisinä sarjoina. Tilaukset ja tiedustelut osoitteilla: Toivomme, että tämä kuvasto auttaa sinua löytämään käyttötarkoitukseesi soveltuvan pyörän Rev.2

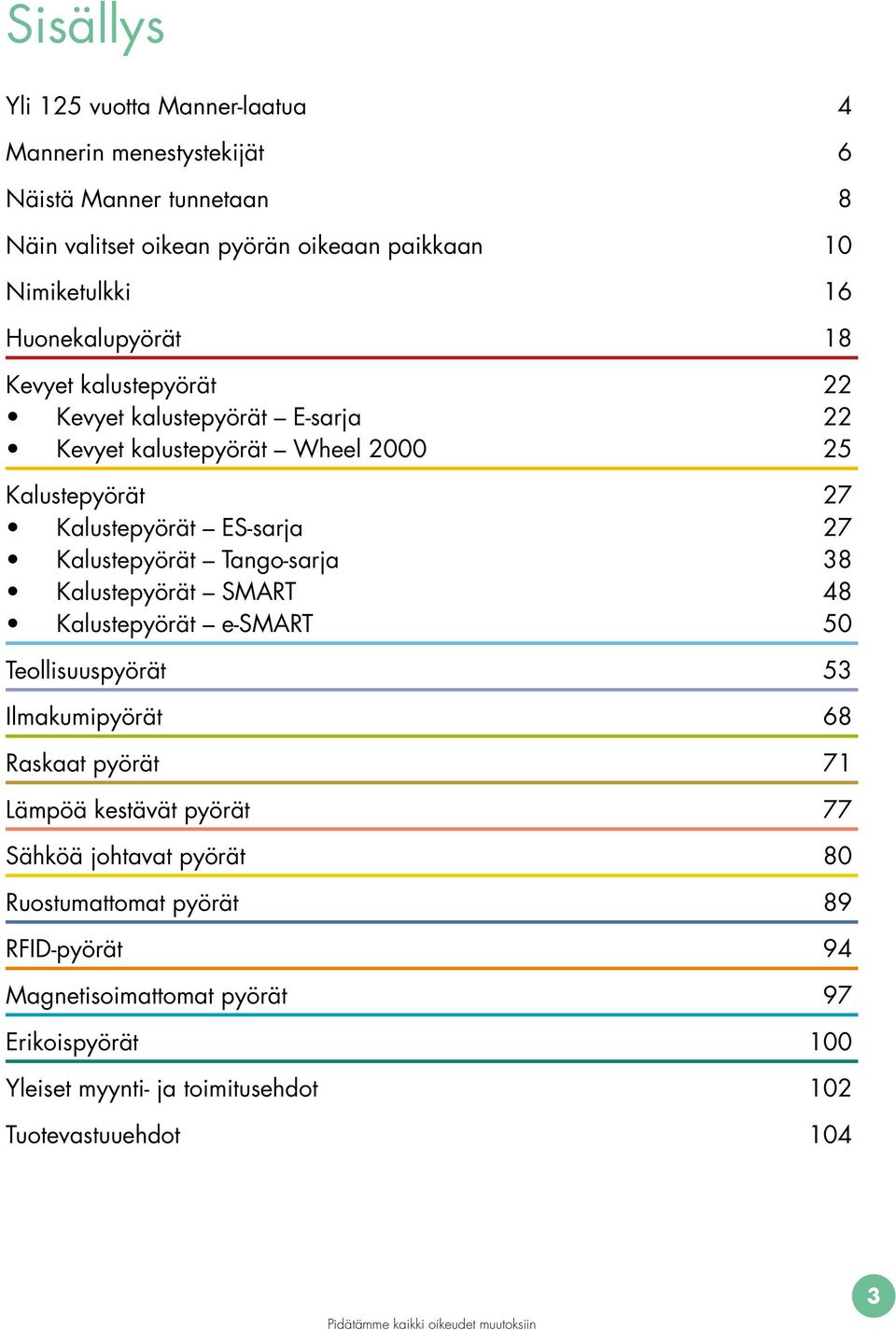

5 Sisällys Yli vuotta Mannerlaatua 4 Mannerin menestystekijät 6 Näistä Manner tunnetaan Näin valitset oikean pyörän oikeaan paikkaan tulkki 16 Huonekalupyörät 1 Kevyet kalustepyörät 22 Kevyet kalustepyörät Esarja 22 Kevyet kalustepyörät Wheel 0 25 Kalustepyörät 27 Kalustepyörät ESsarja 27 Kalustepyörät Tangosarja 3 Kalustepyörät SMART 4 Kalustepyörät esmart Teollisuuspyörät 53 Ilmakumipyörät 6 Raskaat pyörät 71 Lämpöä kestävät pyörät 77 Sähköä johtavat pyörät Ruostumattomat pyörät RFIDpyörät 4 Magnetisoimattomat pyörät 7 Erikoispyörät Yleiset myynti ja toimitusehdot 2 Tuotevastuuehdot 4 3

6 Yli vuotta Mannerlaatua 1 1 Läkkiseppä Juho Manner perusti Mannerin Konepajan Hankoon 1. Tuotteina olivat tuolloin kotitalousastiat ja peltikatot. Myöhemmin muita työkohteita olivat Bengtskärin majakan rautarakenteet, vesi ja viemäriverkon rakentaminen sekä laivankorjaus ja linnoitustyöt. Ensimmäiset teolliset tuotteet olivat itse kehitetyillä työkaluilla valmistetut Hangon Keksin peltiset keksirasiat. 1luvun lopulla, kun toisen maailmansodan merkit olivat jo ilmassa, konepaja keskittyi sotatarvikkeiden valmistukseen. Välirauhan aikana 1 Mannerin toiminta siirrettiin Lohjalle ja Lahteen. Toiminta käynnistettiin uudestaan Hangossa elokuussa 142. Vuonna 143 Mannerista tuli osakeyhtiö. 1 Konepajan johtoon vuonna 117 tullut Yrjö Manner laajensi tehtaan toimintaa Hangossa. Pitkäkadulle valmistui uusi valimo vuonna 126. Korkeat ja pitkät rautarakennetyöt, kuten radiomastot ja sillat, olivat Mannerin Konepajan tuoteohjelmassa. Tilaustöiden ohella kehitettiin omia sarjavalmisteisia tuotteita teollistuvalle Suomelle. Mannerin Konepaja valmisti mm. erilaisia teollisuus ja talouskoneita sekä erilaisia valutuotteita, kuten vesijohtotarvikkeita, kaivonkansia, vaunun pyörästöjä ja laakeripukkeja. 4

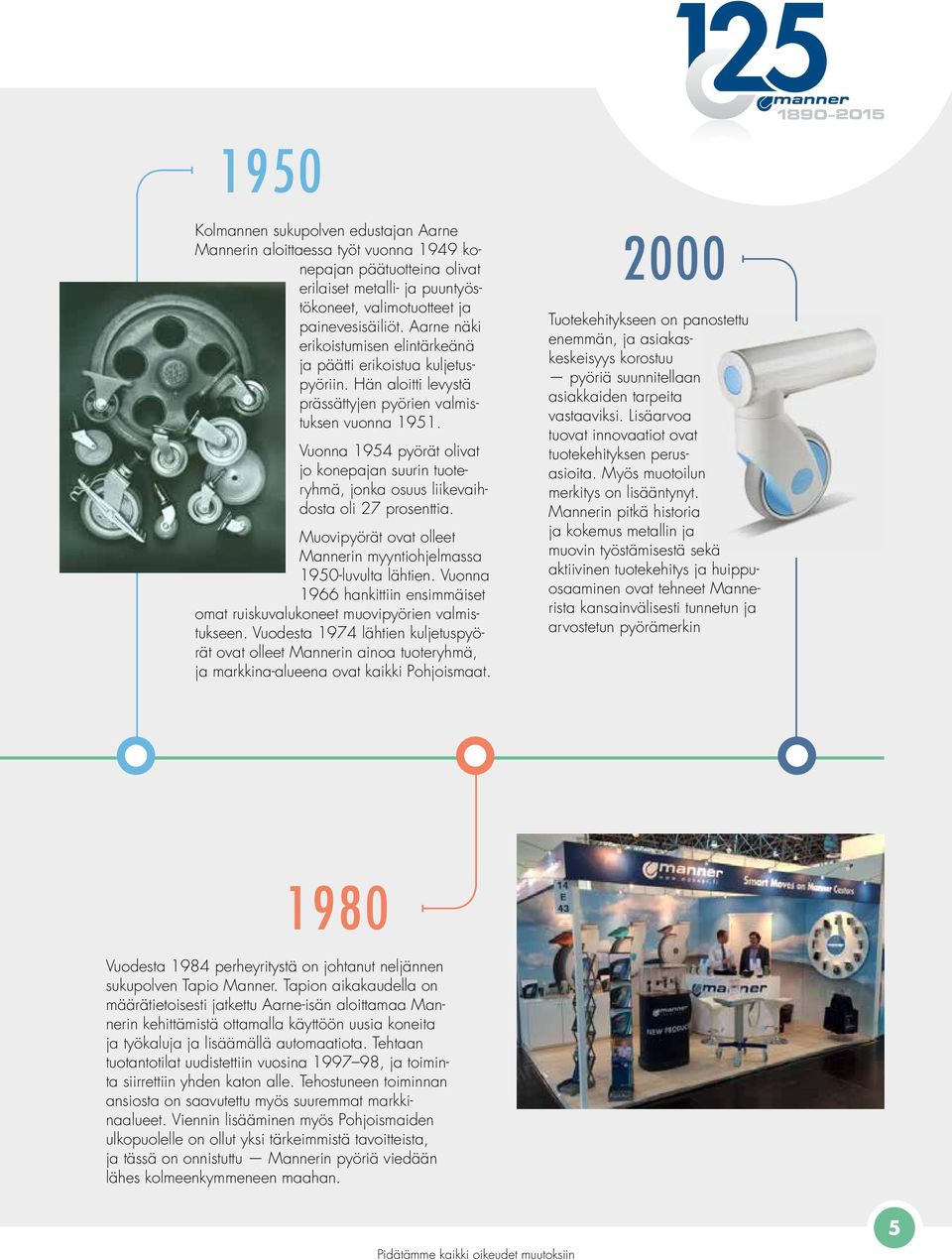

7 10 Kolmannen sukupolven edustajan Aarne Mannerin aloittaessa työt vuonna 14 konepajan päätuotteina olivat erilaiset metalli ja puuntyöstökoneet, valimotuotteet ja painevesisäiliöt. Aarne näki erikoistumisen elintärkeänä ja päätti erikoistua kuljetuspyöriin. Hän aloitti levystä prässättyjen pyörien valmistuksen vuonna 11. Vuonna 14 pyörät olivat jo konepajan suurin tuoteryhmä, jonka osuus liikevaihdosta oli 27 prosenttia. Muovipyörät ovat olleet Mannerin myyntiohjelmassa 10luvulta lähtien. Vuonna 166 hankittiin ensimmäiset omat ruiskuvalukoneet muovipyörien valmistukseen. Vuodesta 174 lähtien kuljetuspyörät ovat olleet Mannerin ainoa tuoteryhmä, ja markkinaalueena ovat kaikki Pohjoismaat. 0 Tuotekehitykseen on panostettu enemmän, ja asiakaskeskeisyys korostuu pyöriä suunnitellaan asiakkaiden tarpeita vastaaviksi. Lisäarvoa tuovat innovaatiot ovat tuotekehityksen perusasioita. Myös muotoilun merkitys on lisääntynyt. Mannerin pitkä historia ja kokemus metallin ja muovin työstämisestä sekä aktiivinen tuotekehitys ja huippuosaaminen ovat tehneet Mannerista kansainvälisesti tunnetun ja arvostetun pyörämerkin 1 Vuodesta 14 perheyritystä on johtanut neljännen sukupolven Tapio Manner. Tapion aikakaudella on määrätietoisesti jatkettu Aarneisän aloittamaa Mannerin kehittämistä ottamalla käyttöön uusia koneita ja työkaluja ja lisäämällä automaatiota. Tehtaan tuotantotilat uudistettiin vuosina 17, ja toiminta siirrettiin yhden katon alle. Tehostuneen toiminnan ansiosta on saavutettu myös suuremmat markkinaalueet. Viennin lisääminen myös Pohjoismaiden ulkopuolelle on ollut yksi tärkeimmistä tavoitteista, ja tässä on onnistuttu Mannerin pyöriä viedään lähes kolmeenkymmeneen maahan. 5

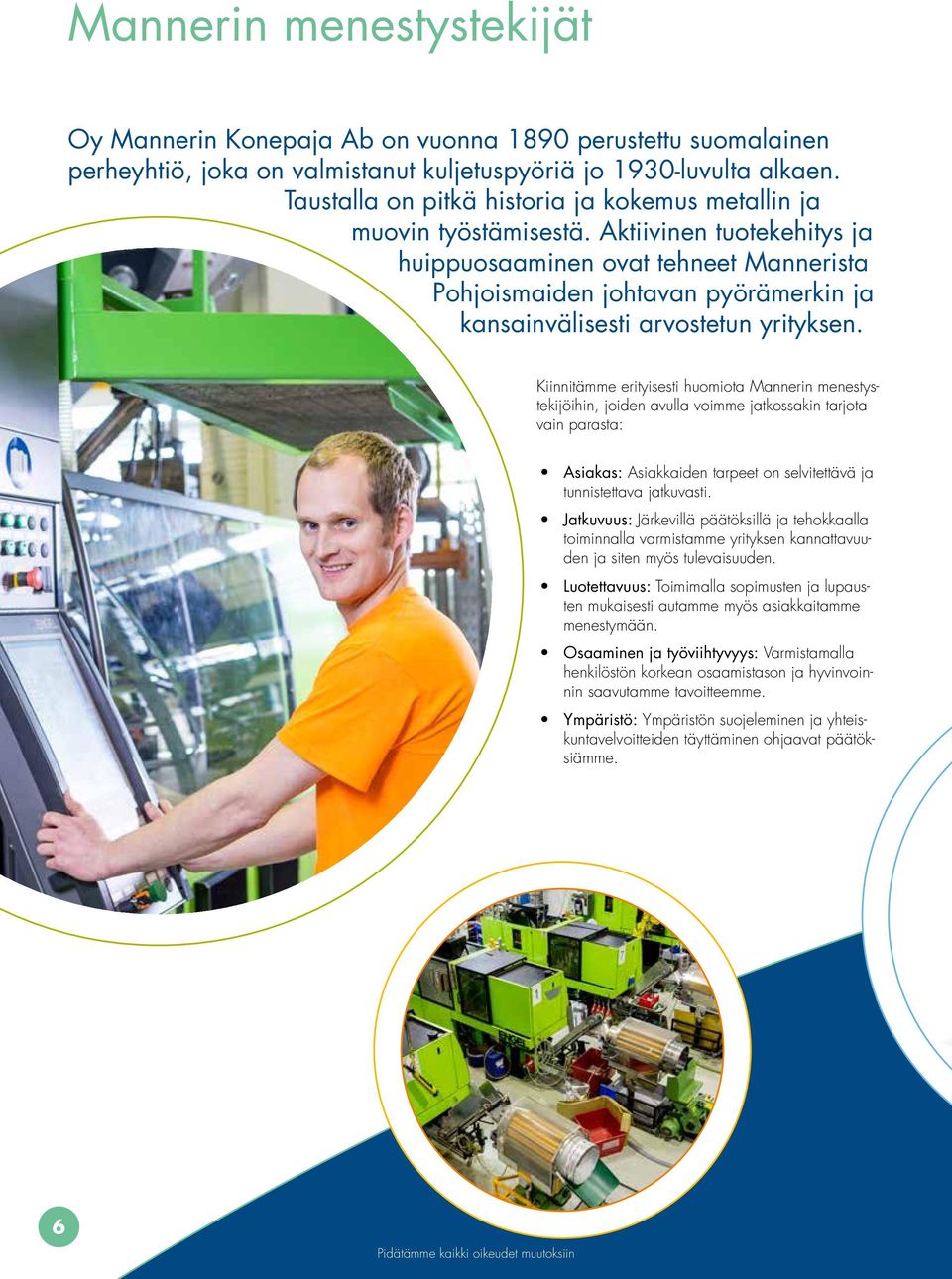

8 Mannerin menestystekijät Oy Mannerin Konepaja Ab on vuonna 1 perustettu suomalainen perheyhtiö, joka on valmistanut kuljetuspyöriä jo 1luvulta alkaen. Taustalla on pitkä historia ja kokemus metallin ja muovin työstämisestä. Aktiivinen tuotekehitys ja huippuosaaminen ovat tehneet Mannerista Pohjoismaiden johtavan pyörämerkin ja kansainvälisesti arvostetun yrityksen. Kiinnitämme erityisesti huomiota Mannerin menestystekijöihin, joiden avulla voimme jatkossakin tarjota vain parasta: Asiakas: Asiakkaiden tarpeet on selvitettävä ja tunnistettava jatkuvasti. Jatkuvuus: Järkevillä päätöksillä ja tehokkaalla toiminnalla varmistamme yrityksen kannattavuuden ja siten myös tulevaisuuden. Luotettavuus: Toimimalla sopimusten ja lupausten mukaisesti autamme myös asiakkaitamme menestymään. Osaaminen ja työviihtyvyys: Varmistamalla henkilöstön korkean osaamistason ja hyvinvoinnin saavutamme tavoitteemme. Ympäristö: Ympäristön suojeleminen ja yhteiskuntavelvoitteiden täyttäminen ohjaavat päätöksiämme. 6

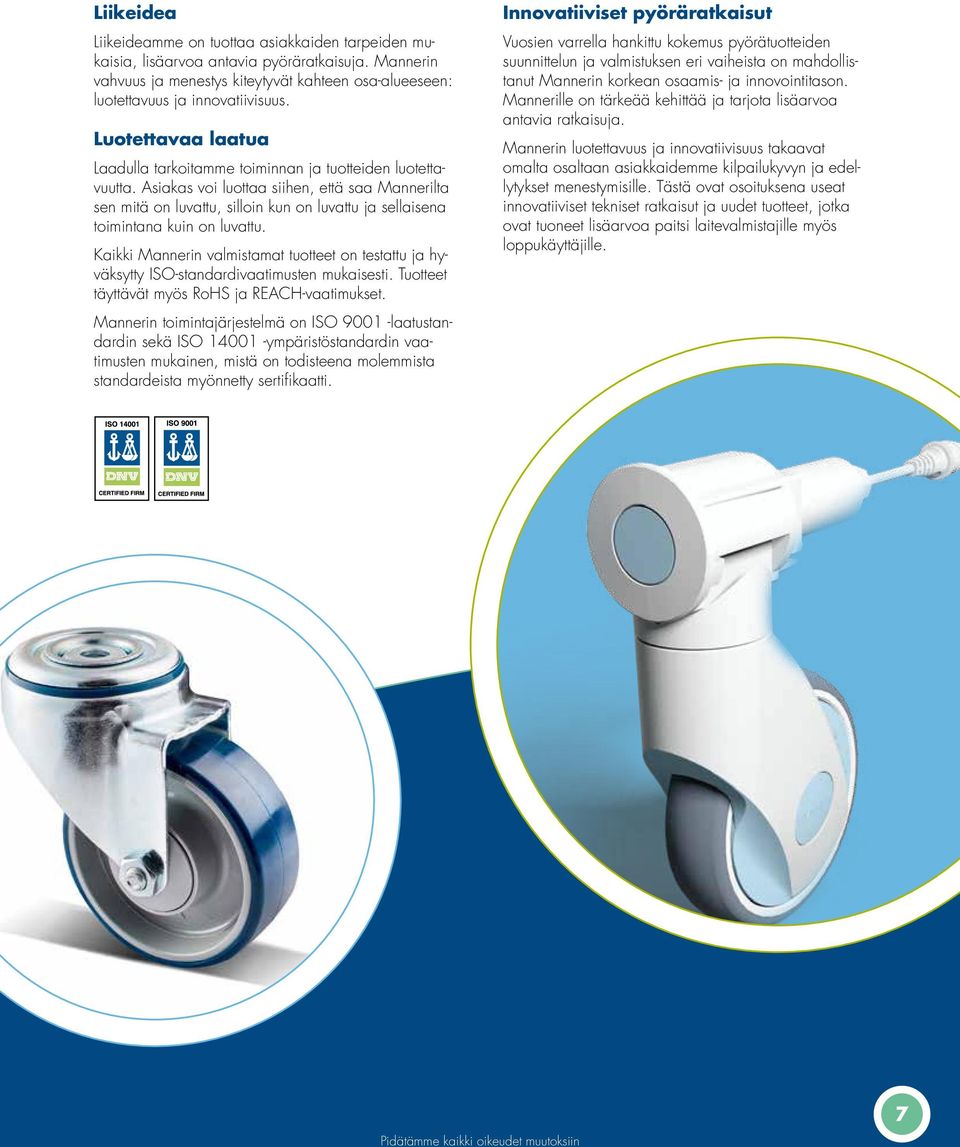

9 Liikeidea Liikeideamme on tuottaa asiakkaiden tarpeiden mukaisia, lisäarvoa antavia pyöräratkaisuja. Mannerin vahvuus ja menestys kiteytyvät kahteen osaalueeseen: luotettavuus ja innovatiivisuus. Luotettavaa laatua Laadulla tarkoitamme toiminnan ja tuotteiden luotettavuutta. Asiakas voi luottaa siihen, että saa Mannerilta sen mitä on luvattu, silloin kun on luvattu ja sellaisena toimintana kuin on luvattu. Kaikki Mannerin valmistamat tuotteet on testattu ja hyväksytty ISOstandardivaatimusten mukaisesti. Tuotteet täyttävät myös RoHS ja REACHvaatimukset. Mannerin toimintajärjestelmä on ISO 01 laatustandardin sekä ISO 101 ympäristöstandardin vaatimusten mukainen, mistä on todisteena molemmista standardeista myönnetty sertifikaatti. Innovatiiviset pyöräratkaisut Vuosien varrella hankittu kokemus pyörätuotteiden suunnittelun ja valmistuksen eri vaiheista on mahdollistanut Mannerin korkean osaamis ja innovointitason. Mannerille on tärkeää kehittää ja tarjota lisäarvoa antavia ratkaisuja. Mannerin luotettavuus ja innovatiivisuus takaavat omalta osaltaan asiakkaidemme kilpailukyvyn ja edellytykset menestymisille. Tästä ovat osoituksena useat innovatiiviset tekniset ratkaisut ja uudet tuotteet, jotka ovat tuoneet lisäarvoa paitsi laitevalmistajille myös loppukäyttäjille. 7

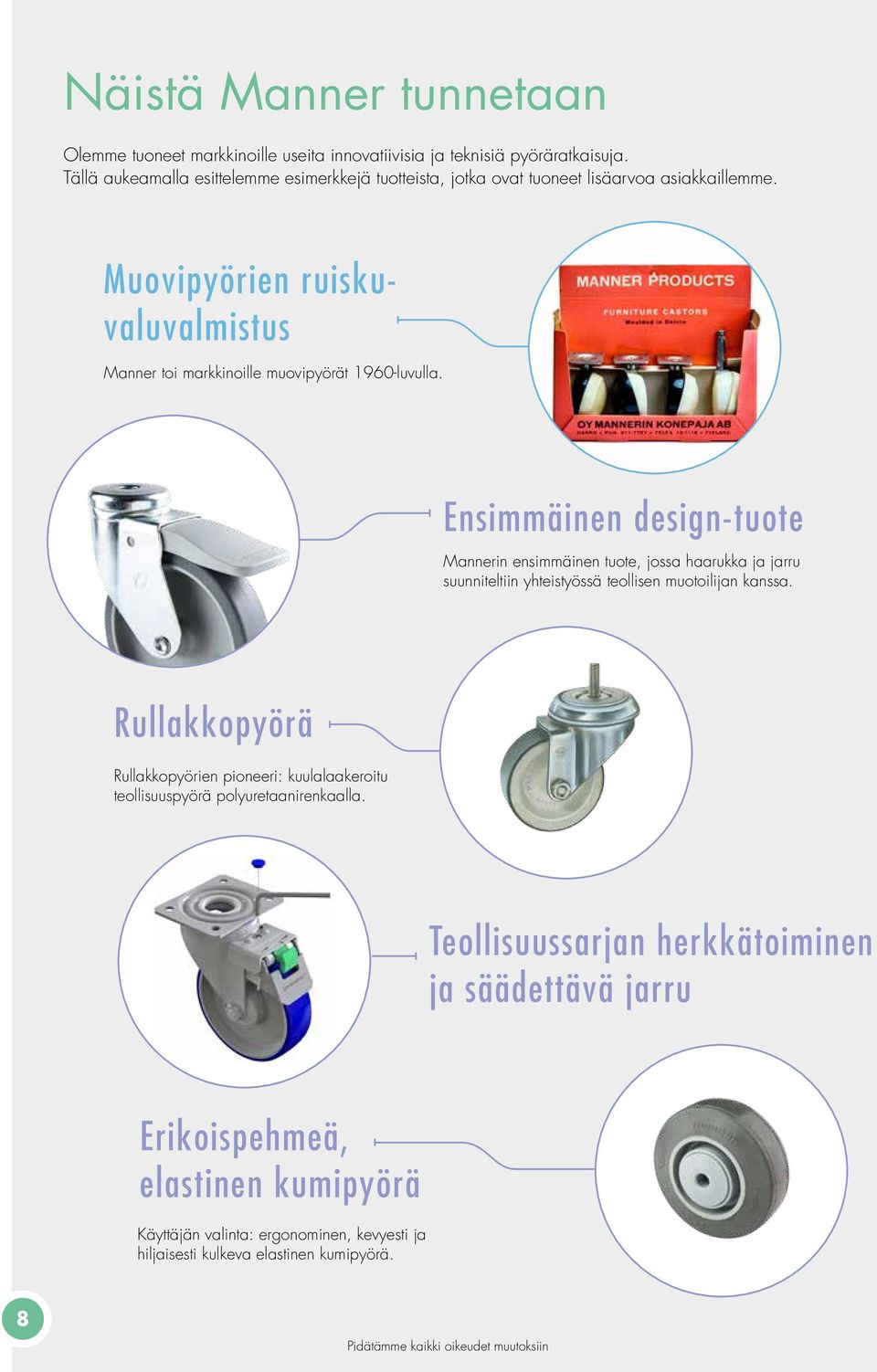

10 Näistä Manner tunnetaan Olemme tuoneet markkinoille useita innovatiivisia ja teknisiä pyöräratkaisuja. Tällä aukeamalla esittelemme esimerkkejä tuotteista, jotka ovat tuoneet lisäarvoa asiakkaillemme. Muovipyörien ruiskuvaluvalmistus Manner toi markkinoille muovipyörät 1luvulla. Ensimmäinen designtuote Mannerin ensimmäinen tuote, jossa haarukka ja jarru suunniteltiin yhteistyössä teollisen muotoilijan kanssa. Rullakkopyörä Rullakkopyörien pioneeri: kuulalaakeroitu teollisuuspyörä polyuretaanirenkaalla. Teollisuussarjan herkkätoiminen ja säädettävä jarru Erikoispehmeä, elastinen kumipyörä Käyttäjän valinta: ergonominen, kevyesti ja hiljaisesti kulkeva elastinen kumipyörä.

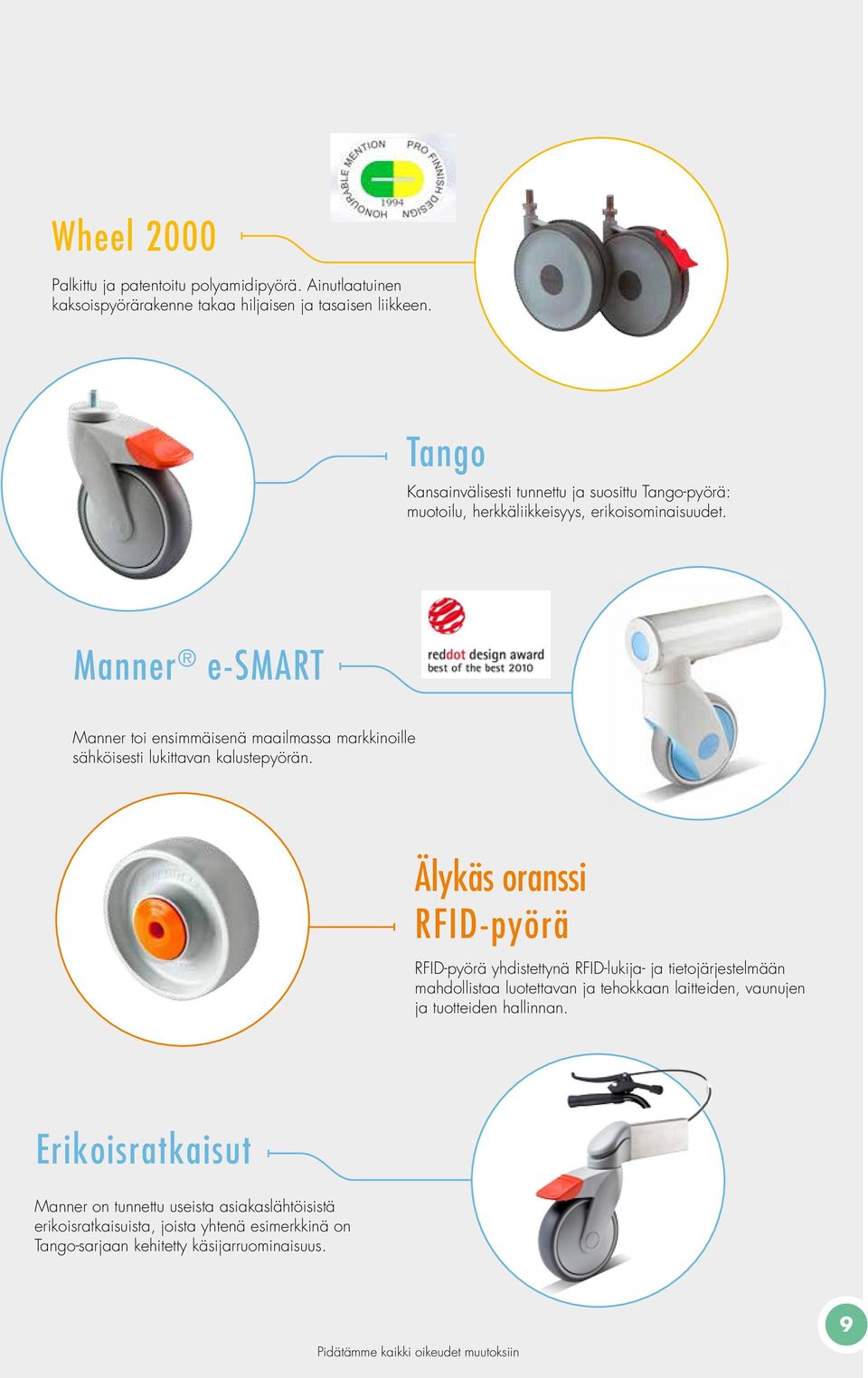

11 Wheel 0 Palkittu ja patentoitu polyamidipyörä. Ainutlaatuinen kaksoispyörärakenne takaa hiljaisen ja tasaisen liikkeen. Tango Kansainvälisesti tunnettu ja suosittu Tangopyörä: muotoilu, herkkäliikkeisyys, erikoisominaisuudet. Manner esmart Manner toi ensimmäisenä maailmassa markkinoille sähköisesti lukittavan kalustepyörän. Älykäs oranssi RFIDpyörä RFIDpyörä yhdistettynä RFIDlukija ja tietojärjestelmään mahdollistaa luotettavan ja tehokkaan laitteiden, vaunujen ja tuotteiden hallinnan. Erikoisratkaisut Manner on tunnettu useista asiakaslähtöisistä erikoisratkaisuista, joista yhtenä esimerkkinä on Tangosarjaan kehitetty käsijarruominaisuus.

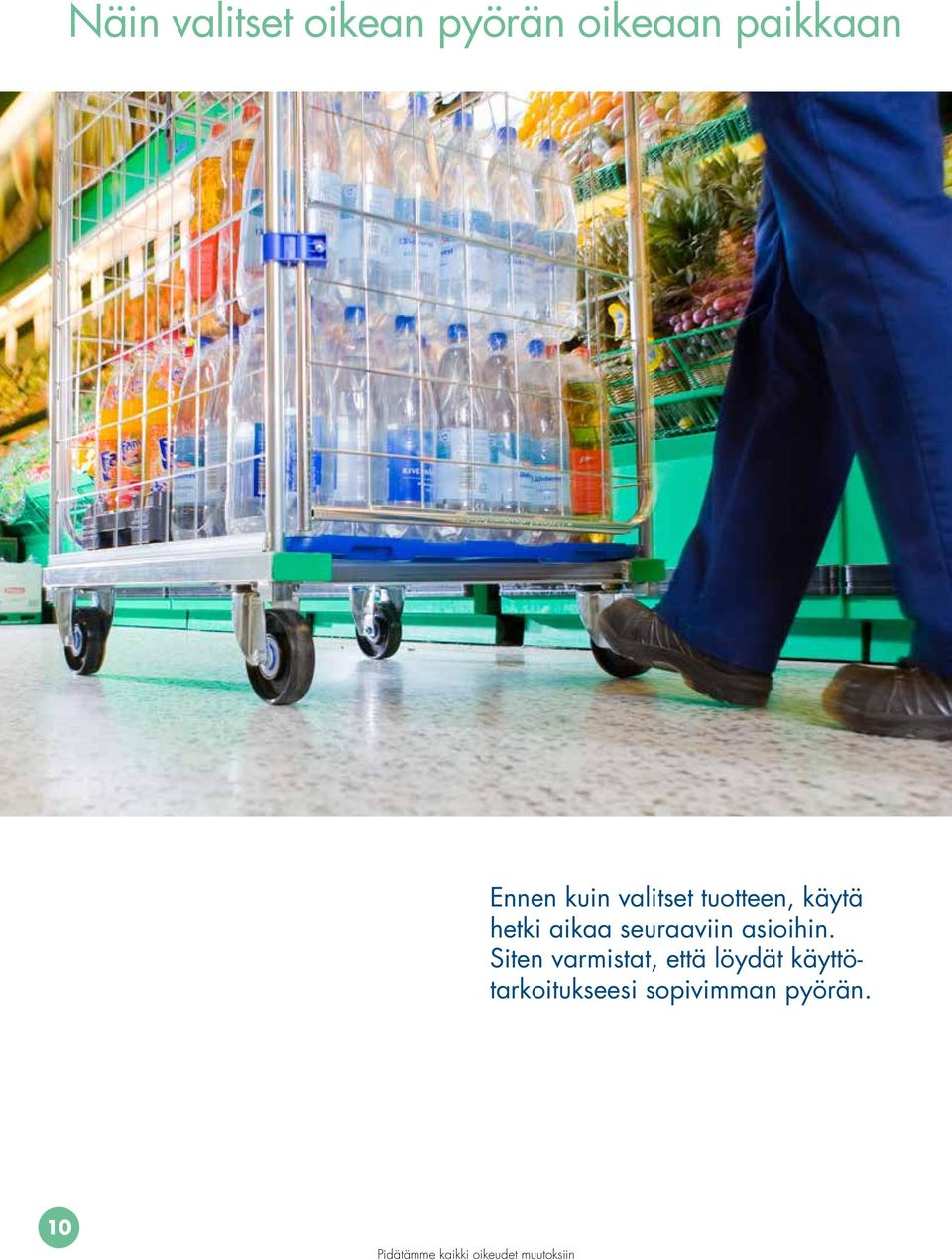

12 Näin valitset oikean pyörän oikeaan paikkaan Ennen kuin valitset tuotteen, käytä hetki aikaa seuraaviin asioihin. Siten varmistat, että löydät käyttötarkoitukseesi sopivimman pyörän.

13 1 Jatkuva vai satunnainen käyttö Jos kalustetta liikutellaan vain satunnaisesti, pyörien valinnan ratkaisee lähinnä maksimikuormitus. Lisäksi käyttöympäristö voi asettaa omia vaatimuksiaan. Jatkuvassa käytössä tilanne on toinen. Pyörät kannattaa valita huolellisesti, sillä ne vaikuttavat ratkaisevasti koko kalusteen tai laitteen käyttöikään kuten myös työtehoon ja turvallisuuteen. Laakerit 2 Laakereiden laadusta ei kannata tinkiä, varsinkaan silloin, kun kalustetta liikutellaan jatkuvasti. Mitä parempi laakerointi, sitä kevyemmin ja tehokkaammin työskentely sujuu. Esimerkiksi 1 kilon kuorman siirtäminen liukulaakereilla vaatii noin prosenttia enemmän voimaa kuin siirrettäessä kuorma kuulalaakereilla. Liikkeellelähtövastusta voidaan pienentää merkittävästi valitsemalla kuulalaakeroitu pyörä. Mannerpyöriin saat liuku tai kuulalaakerit Liukulaakeri on yksinkertaisin ja edullisin laakerointityyppi. Pyörä pyörii suoraan akselin tai akseliholkin ympäri. Käytämme pyörissämme pääsääntöisesti tiivistettyjä 2RSkuulalaakereita, jotka ovat herkkiä, huoltovapaita ja pitkäikäisiä. Laakerit sijaitsevat joko keskellä napaa tai navan molemmin puolin. Jälleenmyyjämme sekä tehtaamme henkilöstö auttavat aina kun tarvitset tuotteitamme koskevaa tietoa ja vinkkejä. 11

14 3 Maksimikuormitus Pyörän oikean kantokyvyn saat selville jakamalla nelipyöräisen vaunun kokonaispainon kolmella. Näin siksi, että laite saattaa liikkua vain kolmen pyörän varassa. Kaikki tässä luettelossa ilmoitetut kuormitusarvot on ilmoitettu normaalilämpötilassa ja eikoneellisessa käytössä. Nopeudet ovat pyöräsarjasta riippuen 3 4 km/h. Jos olosuhteet ovat erittäin vaativat, kysy neuvoa jälleenmyyjältä tai suoraan tehtaalta. Kokonaispaino 3 Alusta ja ympäristö 5 Mitä epätasaisempi alusta on, sitä suurempi pyörä ja pehmeämpi juoksupinta kannattaa valita. Suosittelemme kovalle alustalle pehmeää pyörää ja pehmeälle vastaavasti kovaa pyörää. Tasaiselle lattialle ja hyviin olosuhteisiin voit valita juoksupinnan vapaammin. Jos kalustetta liikutellaan lattioilla, joilla on lankoja, valitse lankasuojattu pyörä. Huomioi myös lämpötila (kohta 7) sekä kosteus ja kemialliset aineet (kohta ). 4 Iskukuormitus Iskukuormitusta syntyy esim. kynnysten tai muiden esteiden ylittämisestä. Jos iskukuormitusta ei voi välttää, siihen kannattaa varautua. Valitse elastinen juoksupinta suurempi halkaisija reilusti kantavuusreserviä iskukuormitusta vaimentava pyörän rakenne (Jaa nelipyöräisen vaunun paino enintään kahdella.) Kokonaispaino enintään 2 Eri juoksupintamateriaalien kovuudet: Huonekalupyörät Umpikumirengas Termoplastinen kumi Kevyet kalustepyörät Termoplastinen kumi Pehmeä polyuretaani Sähköä johtava termoplastinen kumi Kalustepyörät Termoplastinen kumi Elastinen umpikumi Pehmeä polyuretaani Umpikumi Sähköä johtava termoplastinen kumi Sähköä johtava pehmeä polyuretaani Teollisuuspyörät Elastinen umpikumi Lämpöä kestävä kumi Pehmeä polyuretaani Umpikumi (musta) Polyuretaani Sähköä johtava pehmeä polyuretaani Sähköä johtava polyuretaani Raskaat pyörät Pehmeä valuuretaani Valuuretaani 76 Shore A Shore A Shore A 5 Shore A Shore A Shore A Shore A Shore A 5 Shore A 6 Shore A Shore A Shore A Shore A Shore A 5 Shore A Shore A Shore A Shore A 7 Shore A Shore A Yllä ja kuvaston tuotetiedoissa mainitut kovuudet ovat viitteellisiä arvoja. Katso myös kotisivuiltamme

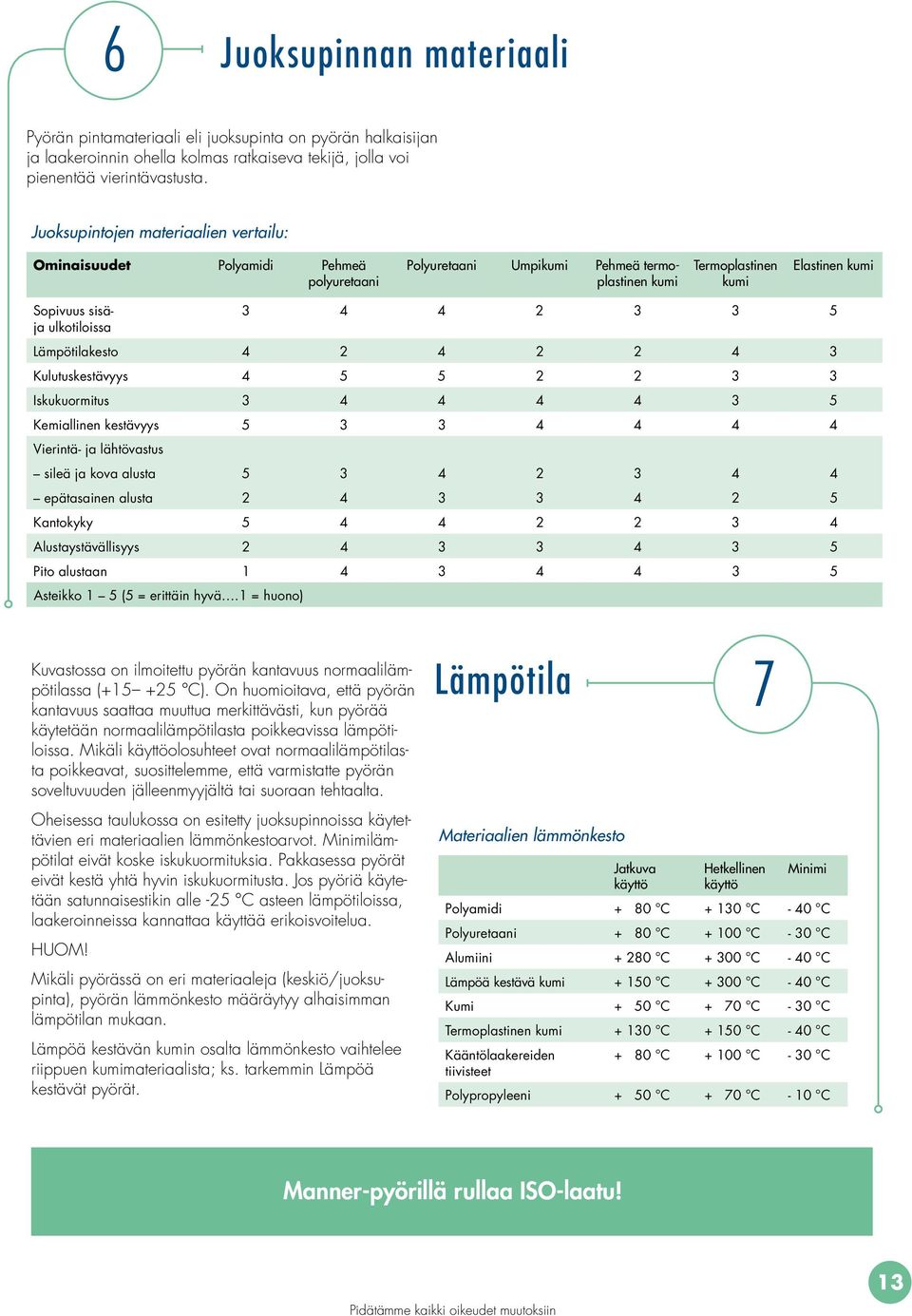

15 6 Juoksupinnan materiaali Pyörän pintamateriaali eli juoksupinta on pyörän halkaisijan ja laakeroinnin ohella kolmas ratkaiseva tekijä, jolla voi pienentää vierintävastusta. Juoksupintojen materiaalien vertailu: Ominaisuudet Polyamidi Pehmeä polyuretaani Polyuretaani Umpikumi Pehmeä termoplastinen kumi Termoplastinen kumi Elastinen kumi Sopivuus sisäja ulkotiloissa Lämpötilakesto Kulutuskestävyys Iskukuormitus Kemiallinen kestävyys Vierintä ja lähtövastus sileä ja kova alusta epätasainen alusta Kantokyky Alustaystävällisyys Pito alustaan Asteikko 1 5 (5 = erittäin hyvä.1 = huono) Kuvastossa on ilmoitettu pyörän kantavuus normaalilämpötilassa ( C). On huomioitava, että pyörän kantavuus saattaa muuttua merkittävästi, kun pyörää käytetään normaalilämpötilasta poikkeavissa lämpötiloissa. Mikäli käyttöolosuhteet ovat normaalilämpötilasta poikkeavat, suosittelemme, että varmistatte pyörän soveltuvuuden jälleenmyyjältä tai suoraan tehtaalta. Oheisessa taulukossa on esitetty juoksupinnoissa käytettävien eri materiaalien lämmönkestoarvot. Minimilämpötilat eivät koske iskukuormituksia. Pakkasessa pyörät eivät kestä yhtä hyvin iskukuormitusta. Jos pyöriä käytetään satunnaisestikin alle 25 C asteen lämpötiloissa, laakeroinneissa kannattaa käyttää erikoisvoitelua. HUOM! Mikäli pyörässä on eri materiaaleja (keskiö/juoksupinta), pyörän lämmönkesto määräytyy alhaisimman lämpötilan mukaan. Lämpöä kestävän kumin osalta lämmönkesto vaihtelee riippuen kumimateriaalista; ks. tarkemmin Lämpöä kestävät pyörät. Lämpötila Materiaalien lämmönkesto Jatkuva käyttö Hetkellinen käyttö Minimi Polyamidi + C + 1 C C Polyuretaani + C + C C Alumiini + 2 C + 0 C C Lämpöä kestävä kumi + 1 C + 0 C C Kumi + C + C C Termoplastinen kumi + 1 C + 1 C C Kääntölaakereiden tiivisteet 7 + C + C C Polypropyleeni + C + C C Mannerpyörillä rullaa ISOlaatu! 13

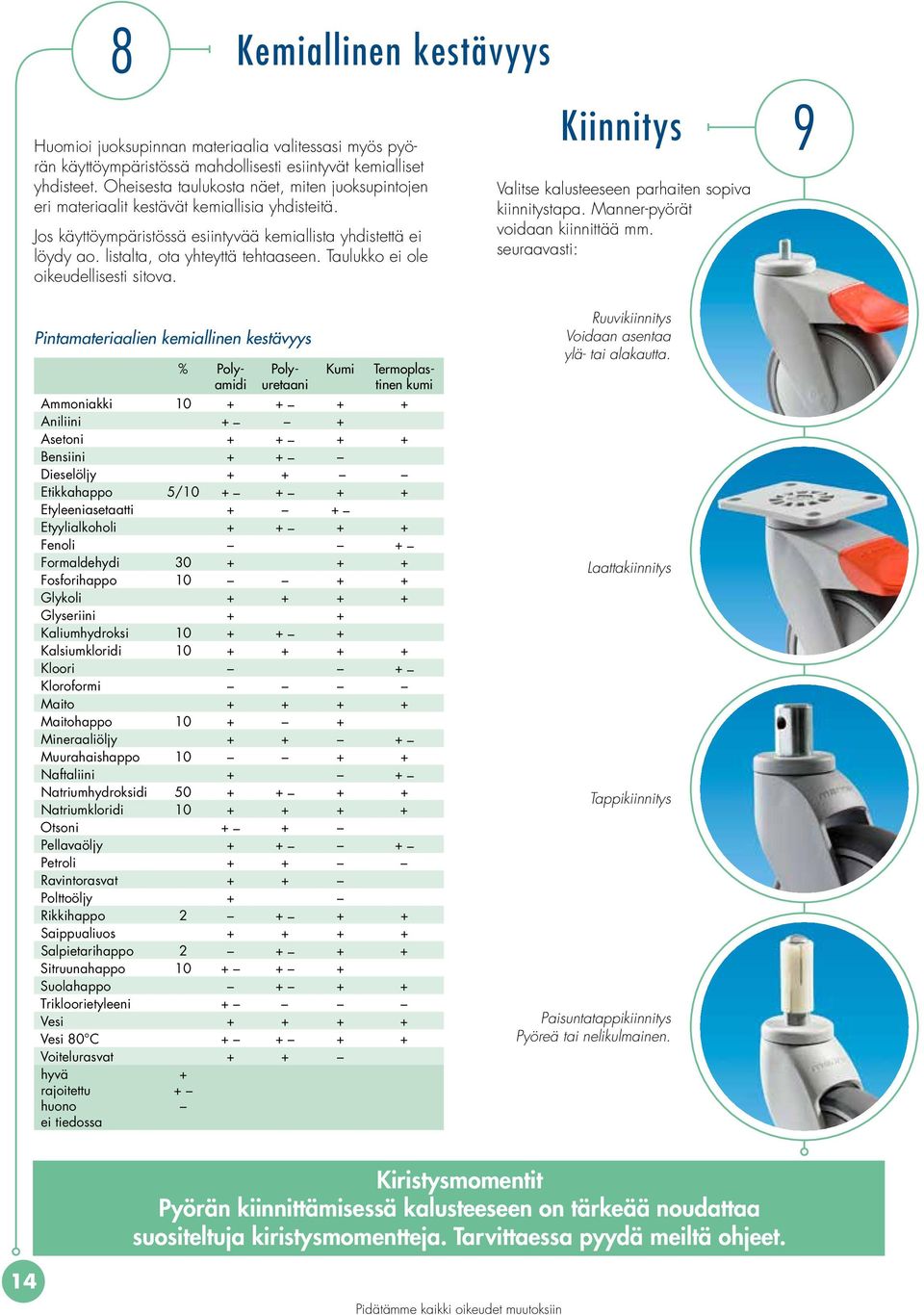

16 Kemiallinen kestävyys Huomioi juoksupinnan materiaalia valitessasi myös pyörän käyttöympäristössä mahdollisesti esiintyvät kemialliset yhdisteet. Oheisesta taulukosta näet, miten juoksupintojen eri materiaalit kestävät kemiallisia yhdisteitä. Jos käyttöympäristössä esiintyvää kemiallista yhdistettä ei löydy ao. listalta, ota yhteyttä tehtaaseen. Taulukko ei ole oikeudellisesti sitova. Kiinnitys Valitse kalusteeseen parhaiten sopiva kiinnitystapa. Mannerpyörät voidaan kiinnittää mm. seuraavasti: Pintamateriaalien kemiallinen kestävyys Polyuretaani Kumi % Polyamidi Termoplastinen kumi Ammoniakki Aniliini + + Asetoni Bensiini + + Dieselöljy + + Etikkahappo 5/ Etyleeniasetaatti + + Etyylialkoholi Fenoli + Formaldehydi Fosforihappo + + Glykoli Glyseriini + + Kaliumhydroksi Kalsiumkloridi Kloori + Kloroformi Maito Maitohappo + + Mineraaliöljy Muurahaishappo + + Naftaliini + + Natriumhydroksidi Natriumkloridi Otsoni + + Pellavaöljy Petroli + + Ravintorasvat + + Polttoöljy + Rikkihappo Saippualiuos Salpietarihappo Sitruunahappo Suolahappo Trikloorietyleeni + Vesi Vesi C Voitelurasvat + + hyvä rajoitettu huono ei tiedossa + + Ruuvikiinnitys Voidaan asentaa ylä tai alakautta. Laattakiinnitys Tappikiinnitys Paisuntatappikiinnitys Pyöreä tai nelikulmainen. Kiristysmomentit Pyörän kiinnittämisessä kalusteeseen on tärkeää noudattaa suositeltuja kiristysmomentteja. Tarvittaessa pyydä meiltä ohjeet. 14

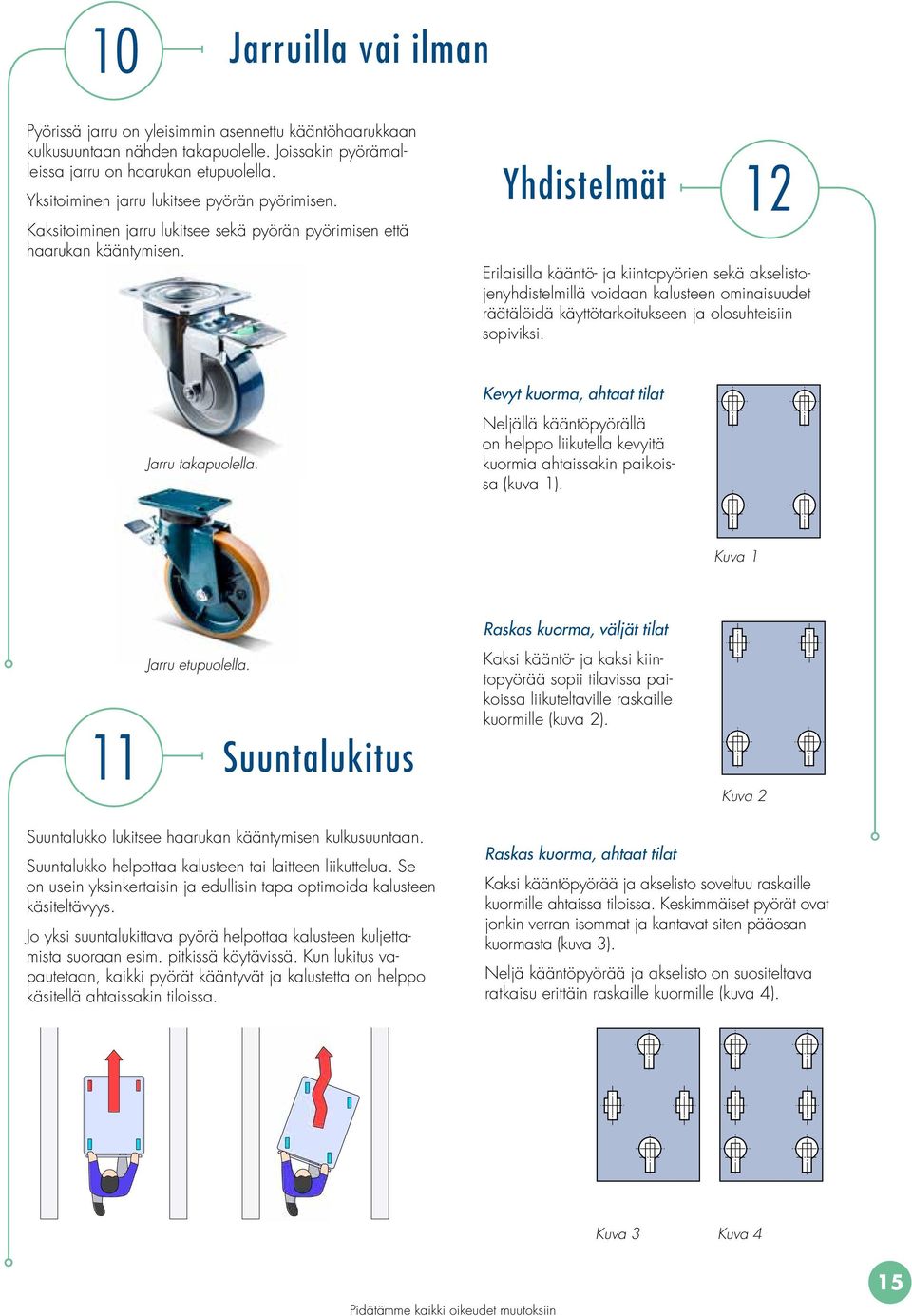

17 Jarruilla vai ilman Pyörissä jarru on yleisimmin asennettu kääntöhaarukkaan kulkusuuntaan nähden takapuolelle. Joissakin pyörämalleissa jarru on haarukan etupuolella. Yksitoiminen jarru lukitsee pyörän pyörimisen. Kaksitoiminen jarru lukitsee sekä pyörän pyörimisen että haarukan kääntymisen. Yhdistelmät Erilaisilla kääntö ja kiintopyörien sekä akselistojenyhdistelmillä voidaan kalusteen ominaisuudet räätälöidä käyttötarkoitukseen ja olosuhteisiin sopiviksi. Jarru takapuolella. Kevyt kuorma, ahtaat tilat Neljällä kääntöpyörällä on helppo liikutella kevyitä kuormia ahtaissakin paikoissa (kuva 1). Kuva 1 11 Jarru etupuolella. Suuntalukitus Raskas kuorma, väljät tilat Kaksi kääntö ja kaksi kiintopyörää sopii tilavissa paikoissa liikuteltaville raskaille kuormille (kuva 2). Kuva 2 Suuntalukko lukitsee haarukan kääntymisen kulkusuuntaan. Suuntalukko helpottaa kalusteen tai laitteen liikuttelua. Se on usein yksinkertaisin ja edullisin tapa optimoida kalusteen käsiteltävyys. Jo yksi suuntalukittava pyörä helpottaa kalusteen kuljettamista suoraan esim. pitkissä käytävissä. Kun lukitus vapautetaan, kaikki pyörät kääntyvät ja kalustetta on helppo käsitellä ahtaissakin tiloissa. Raskas kuorma, ahtaat tilat Kaksi kääntöpyörää ja akselisto soveltuu raskaille kuormille ahtaissa tiloissa. Keskimmäiset pyörät ovat jonkin verran isommat ja kantavat siten pääosan kuormasta (kuva 3). Neljä kääntöpyörää ja akselisto on suositeltava ratkaisu erittäin raskaille kuormille (kuva 4). Kuva 3 Kuva 4 15

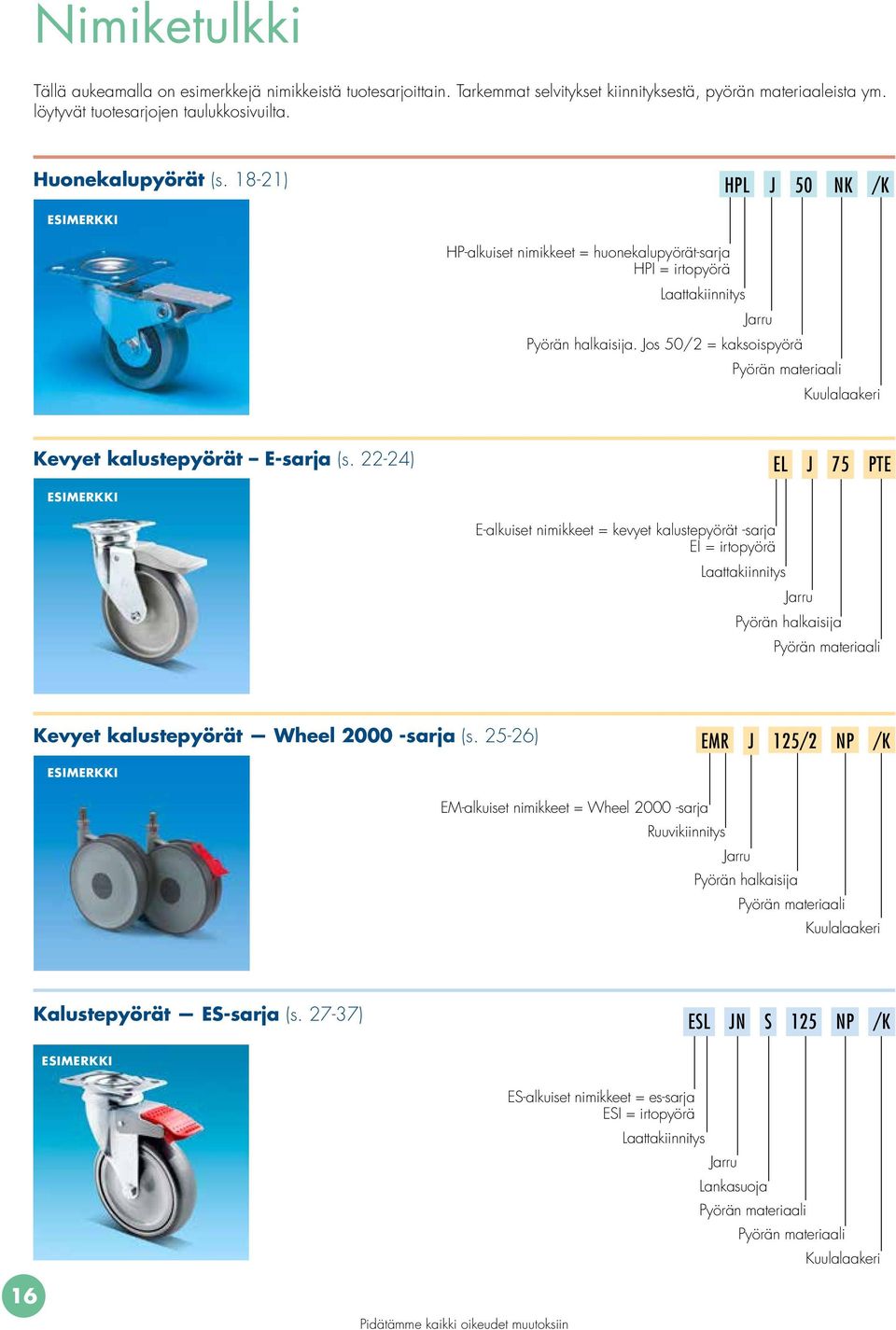

18 tulkki Tällä aukeamalla on esimerkkejä nimikkeistä tuotesarjoittain. Tarkemmat selvitykset kiinnityksestä, pyörän materiaaleista ym. löytyvät tuotesarjojen taulukkosivuilta. Huonekalupyörät (s. 121) HPL J NK /K ESIMERKKI HPalkuiset nimikkeet = huonekalupyörätsarja HPI = irtopyörä Laattakiinnitys Jarru Pyörän halkaisija. Jos /2 = kaksoispyörä Pyörän materiaali Kuulalaakeri Kevyet kalustepyörät Esarja (s. 2224) EL J PTE ESIMERKKI Ealkuiset nimikkeet = kevyet kalustepyörät sarja EI = irtopyörä Laattakiinnitys Jarru Pyörän halkaisija Pyörän materiaali Kevyet kalustepyörät Wheel 0 sarja (s. 2526) EMR J /2 NP /K ESIMERKKI EMalkuiset nimikkeet = Wheel 0 sarja Ruuvikiinnitys Jarru Pyörän halkaisija Pyörän materiaali Kuulalaakeri Kalustepyörät ESsarja (s. 2737) ESL JN S NP /K ESIMERKKI ESalkuiset nimikkeet = essarja ESI = irtopyörä Laattakiinnitys Jarru Lankasuoja Pyörän materiaali Pyörän materiaali Kuulalaakeri 16

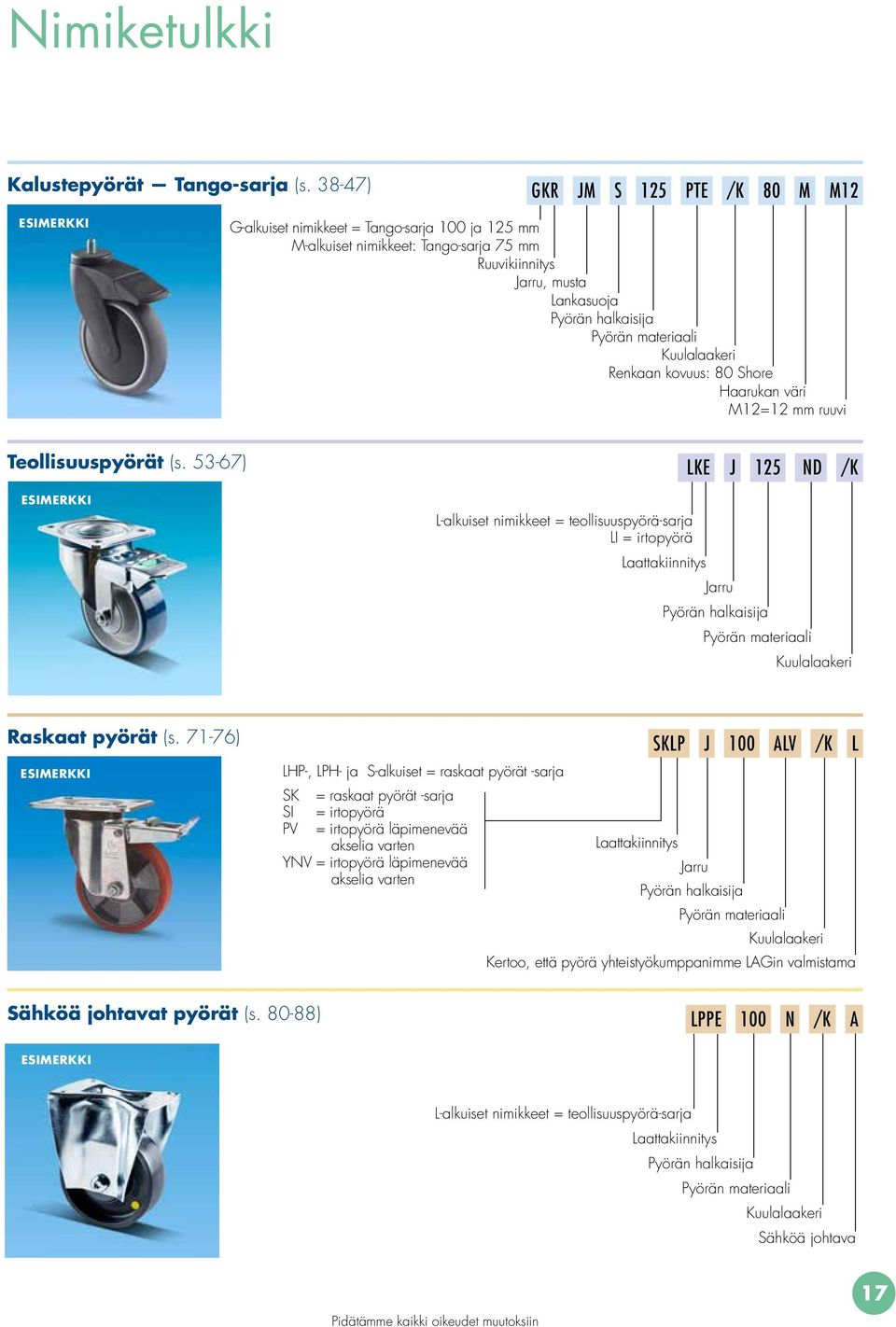

19 tulkki Kalustepyörät Tangosarja (s. 347) GKR JM S PTE /K M M ESIMERKKI Galkuiset nimikkeet = Tangosarja ja mm Malkuiset nimikkeet: Tangosarja mm Ruuvikiinnitys Jarru, musta Lankasuoja Pyörän halkaisija Pyörän materiaali Kuulalaakeri Renkaan kovuus: Shore Haarukan väri M= mm ruuvi Teollisuuspyörät (s. 57) LKE J ND /K ESIMERKKI Lalkuiset nimikkeet = teollisuuspyöräsarja LI = irtopyörä Laattakiinnitys Jarru Pyörän halkaisija Pyörän materiaali Kuulalaakeri Raskaat pyörät (s. 7176) ESIMERKKI SKLP LHP, LPH ja Salkuiset = raskaat pyörät sarja SK = raskaat pyörät sarja SI = irtopyörä PV = irtopyörä läpimenevää akselia varten Laattakiinnitys YNV = irtopyörä läpimenevää Jarru akselia varten Pyörän halkaisija Pyörän materiaali Kuulalaakeri Kertoo, että pyörä yhteistyökumppanimme LAGin valmistama J ALV /K L Sähköä johtavat pyörät (s. ) LPPE N /K A ESIMERKKI Lalkuiset nimikkeet = teollisuuspyöräsarja Laattakiinnitys Pyörän halkaisija Pyörän materiaali Kuulalaakeri Sähköä johtava 17

20 Huonekalupyörät Mannerin huonekalupyörät soveltuvat kaikkiin kevyisiin kalusteisiin, joissa tarvitaan pienikokoisia mutta herkästi liikkuvia pyöriä. Voit valita pyörän, jossa on joko polyamidipinta tai kumirengas. Valikoimaamme kuuluu sekä yksipyöräisiä pyöriä että kaksoispyöriä teräs tai muovirungolla. Huonekalupyöriä on saatavana mallista riippuen yksitai kaksitoimisella jarrulla. Konttorikalusteet Huonekalut Kevyet myymäläkalusteet Alustavaunut Laatikostot 1

21 Huonekalupyörät HPI IRTOPYÖRÄ N polyamidi, liukulaakeri. NK polyamidikeskiö + termoplastinen kumirengas, liukulaakeri. NK ( mm) polyamidikeskiö + umpikumirengas, liukulaakeri. NK/K ( mm) polyamidikeskiö + umpikumirengas, kuulalaakeri (tiivistetty). 1 Ylhäällä N. Alhaalla vas. NK, oik. NK/K. 061 HPI N 023 HPI NK 065 HPI N 025 HPI NK 06 HPI N 077 HPI NK 06 HPI NK/K ,2 6,2,2,2,2,2 6, HP KÄÄNTÖPYÖRÄ, KESKIÖREIKÄ N polyamidi. NK polyamidikeskiö + termoplastinen kumirengas. NK, NK/K ( mm) polyamidikeskiö + umpikumirengas. 062 HP N 0 HP NK 066 HP N 014 HP NK 0 HP N 07 HP NK 07 HP NK/K Tuotteet saatavana myös mm:n keskiöreiällä ,2,2,2,2,2,2, HPJ KÄÄNTÖPYÖRÄ, KESKIÖREIKÄ, KAKSITOIMINEN JARRU LUKITSEE PYÖRIMISEN JA KÄÄNTYMISEN N polyamidi. NK polyamidikeskiö + termoplastinen kumirengas. NK, NK/K ( mm) polyamidikeskiö + umpikumirengas. 071 HPJ N 07 HPJ NK 0 HPJ NK/K Tuotteet saatavana myös mm:n keskiöreiällä ,2,2, HPL KÄÄNTÖPYÖRÄ, NELIKULMALAATTA N polyamidi. NK polyamidikeskiö + termoplastinen kumirengas. NK, NK/K ( mm) polyamidikeskiö + umpikumirengas. 063 HPL N 0 HPL NK 067 HPL N 03 HPL NK 074 HPL N 02 HPL NK 0 HPL NK/K x42 42x42 42x42 42x42 x x x x x x x 3,5/44x3,5/44 3,5/44x3,5/44 3,5/44x3,5/44 5,2 5,2 5,2 5,2 6,2 6,2 6, HPLJ KÄÄNTÖPYÖRÄ, NELIKULMALAATTA, KAKSITOIMINEN JARRU LUKITSEE PYÖRIMISEN JA KÄÄNTYMISEN N polyamidi. NK polyamidikeskiö + termoplastinen kumirengas. NK, NK/K ( mm) polyamidikeskiö + umpikumirengas. 0 HPLJ N 03 HPLJ NK 0 HPLJ NK/K x x x 3,5/44x3,5/44 3,5/44x3,5x44 3,5/44x3,5/44 6,2 6,2 6,

22 Huonekalupyörät HPP KIINTOPYÖRÄ, NELIKULMALAATTA N polyamidi. NK polyamidikeskiö + termoplastinen kumirengas. NK, NK/K ( mm) polyamidikeskiö + umpikumirengas HPP N 047 HPP N LOW 0 HPP NK 04 HPP NK LOW 06 HPP N 052 HPP NK 076 HPP N 04 HPP NK 01 HPP NK/K x25 4x20 x25 4x20 x25 x25 x25 x25 x ,5 5,5 5, HP/2 KAKSOISKÄÄNTÖPYÖRÄ, KESKIÖREIKÄ NK/K polyamidikeskiö + umpikumirengas. 02 HP/2 NK/K /2 2x1 72, HPJ/2 KAKSOISKÄÄNTÖPYÖRÄ, KESKIÖREIKÄ, KAKSITOIMINEN JARRU LUKITSEE PYÖRIMISEN JA KÄÄNTYMISEN NK/K polyamidikeskiö + umpikumirengas. 03 HPJ/2 NK/K /2 2x1 72 4,2 76 HPL/2 KAKSOISKÄÄNTÖPYÖRÄ, NELIKULMALAATTA NK/K polyamidikeskiö + umpikumirengas. 04 HPL/2 NK/K /2 2x1 72 x 4x3/4x3 6,2 76 HPLJ/2 KAKSOISKÄÄNTÖPYÖRÄ, NELIKULMALAATTA, KAKSITOIMINEN JARRU LUKITSEE PYÖRIMISEN JA KÄÄNTYMISEN NK/K polyamidikeskiö + umpikumirengas. 0 HPLJ/2 NK/K /2 2x x 4x3/4x3 6,

23 Huonekalupyörät KAKSOISKÄÄNTÖPYÖRÄ ILMAN KIINNITYSELINTÄ EMI runko ja pyörät mustaa polyamidia. J jarru. 006 EMI42/4 00 EMI/4 06 EMIJ/ KIINNITYSELIN EMI nelikulmalaatta, kierretappi. 005 EMI EMI EMIM 00 EMIM 35x35 42x42 26x26 x 4,5 4,5 Mx14 Mx14 Huom. Nämä kiinnityselimet sopivat kuvan 11 tuotteisiin. 21

24 Kevyet kalustepyörät Esarja Esarjan kevyitä kalustepyöriä käytetään erilaisissa vaunuissa, telineissä sekä kevyissä siirrettävissä pöydissä ja työtasoissa. Olemme suunnitelleet pyörät rakenteeltaan kestäviksi tyylikkäästä muotoilusta tinkimättä. Pyörän haarukka on valmistettu taivutetusta sinkitystä teräksestä. Akseli on niitattu. Vakaan ja kevyen kulun takaa termoplastisesta kumista valmistettu juoksupinta. Valikoimassa on myös mm:n polyamidipyörä. Yksitoimisen jarrun voi asentaa tarvittaessa myös jälkikäteen. Kevyttä kalustepyörää on saatavana myös sähköä johtavana. Siivousvaunut Vaate ja esittelytelineet Kevyet asennus ja työkalupöydät Sairaalavaunut ja kalusteet Muut kevyet vaunut 22

25 Kevyet kalustepyörät Esarja EI IRTOPYÖRÄ N polyamidi, liukulaakeri. PTE polypropyleenikeskiö + termoplastinen kumirengas 016 EI N 1) 1 EI PTE 1) 317 EI PTE 1) 31 EI PTE 1) Ylhäällä N Alhaalla PTE 1) Kootuissa tuotteissa niitattuna. E KÄÄNTÖPYÖRÄ, KESKIÖREIKÄ N polyamidi. PTE polypropyleenikeskiö + termoplastinen kumirengas. 00 E N 7 E PTE 3 E PTE 5 E PTE EJ KÄÄNTÖPYÖRÄ, KESKIÖREIKÄ, YKSITOIMINEN JARRU LUKITSEE PYÖRÄN PTE polypropyleenikeskiö + termoplastinen kumirengas. 313 EJ PTE EJ PTE 311 EJ PTE Saatavana myös ruuvikiinnityksellä (ER). 23

26 Kevyet kalustepyörät Esarja EL KÄÄNTÖPYÖRÄ, NELIKULMALAATTA N polyamidi. PTE polypropyleenikeskiö + termoplastinen kumirengas. 043 EL N 5 EL PTE 0 EL PTE 3 EL PTE x x x x 45x45 45x45 45x45 45x45 6,5 6,5 6,5 6,5 16 ELJ KÄÄNTÖPYÖRÄ, NELIKULMALAATTA, YKSITOIMINEN JARRU LUKITSEE PYÖRÄN PTE polypropyleenikeskiö + termoplastinen kumirengas. 3 ELJ PTE 1 ELJ PTE ELJ PTE x x x 45x45 45x45 45x45 6,5 6,5 6,5 17 ET PAISUNTATAPPI 1 0 ET1,1 06 ET22 0 ET25 ET2 165 ET37 04 ET17X17 07 ET22X22 0 ET27X27 1 ET37X37 1) pyöreä putken sisä ø Paisuntatappi nostaa rakennekorkeutta n. 4 mm. Putken sisämitan täytyy vastata tarkalleen taulukossa annettuja mittoja. nelikulmainen putken sisä ) ET37X37 paisuntatappia ei voi asentaa jälkikäteen ja mm:n pyöriin. paisuntatapin pituus

27 Kevyet kalustepyörät Wheel 0 Kun kalusteiden pyöriltä vaaditaan hiljaista ja tärinätöntä kulkua, pientä liikkeellelähtö ja pyörimisvastusta sekä huomiota herättävää muotoilua, Wheel 0 pyörä on oikea valinta. Ainutlaatuisen kaksoispyörärakenteensa ja laadukkaiden materiaaliensa ansiosta se kulkee hiljaa ja lähes tärähtämättä epätasaisillakin pinnoilla. Wheel 0 pyörillä varustettujen kalusteiden melutaso on parhaimmillaan % pienempi kuin tavanomaisten pyörien. Alhainen vierintävastus helpottaa työskentelyä. Wheel 0 pyörä on huoleton käyttää. Lasikuituvahvisteinen polyamidirunko ja pinnoitettu kiinnitystappi takaavat hyvän korroosionkestävyyden ja toiminnan vaativissakin olosuhteissa. Pyörä on myös helppo puhdistaa ja se kestää painepesun. Molemmissa pyörissä on kuulalaakeri. Valmistamme Wheel 0 pyöriä myös asiakkaan värivaatimusten mukaisesti. Pyöriin on saatavana yksitoiminen jarru, jonka voi tarvittaessa asentaa jälkikäteen. Tarjoiluvaunut Suurkeittiökalusteet Toimistokalusteet Sairaalakalusteet Designkalusteet 25

28 Kevyet kalustepyörät Wheel 0 EMR KAKSOISKÄÄNTÖPYÖRÄ KIERRETAPILLA NP/K lasikuituvahvisteinen polyamidikeskiö + polyuretaanirengas, kuulalaakeri (tiivistetty). 1 EMR/2 NP/K 52 x16 5 EMRJ KAKSOISKÄÄNTÖPYÖRÄ KIERRETAPILLA YKSITOIMINEN JARRU LUKITSEE PYÖRÄN NP/K lasikuituvahvisteinen polyamidikeskiö + polyuretaanirengas, kuulalaakeri (tiivistetty). 1 EMRJ/2 NP/K 52 x16 5 EMT KAKSOISKÄÄNTÖPYÖRÄ TAPILLA PAISUNTAHOLKKIA VARTEN NP/K lasikuituvahvisteinen polyamidikeskiö + polyuretaanirengas, kuulalaakeri (tiivistetty). 201 EMT/2 NP/K 52 x67 5 EMTJ KAKSOISKÄÄNTÖPYÖRÄ TAPILLA PAISUNTAHOLKKIA VARTEN YKSITOIMINEN JARRU LUKITSEE PYÖRÄN NP/K lasikuituvahvisteinen polyamidikeskiö + polyuretaanirengas, kuulalaakeri (tiivistetty) EMTJ/2 NP/K 52 x67 Valitse sopiva paisuntatappi alla olevasta taulukosta EMT PAISUNTATAPPI 066 EMT1,1 067 EMT22 06 EMT EMT2 166 EMT EMT17X17 06 EMT22X22 0 EMT27X EMT37X37 pyöreä putken sisä ø Paisuntatappi nostaa rakennekorkeutta n. 7 mm. Putken sisämitan täytyy vastata tarkalleen taulukossa annettuja mittoja. nelikulmainen putken sisä paisuntatapin pituus TSE TÖRMÄYSSUOJA N polyamidi. N IX polyamidi + 2 ruostumatonta aluslevyä TSE/25 N TSE N IX 25 Törmäyssuoja nostaa kierretapilla varustetun pyörän rakennekorkeutta 4 mm (2 ruostumatonta aluslevyä). Paisuntatapilla varustetun pyörän rakennekorkeutta törmäyssuoja ei muuta. 22 Tämän pyörän herkkyys ja hiljainen kulku yllättää lähes aina käyttäjänsä. 26

29 Kalustepyörät ESsarja Kalustepyörien ESpyörävalikoimassa on laadukkaita ja vahvoja teräsrunkoisia pyöriä moneen eri käyttötarkoitukseen. Tarkoin valikoidut raakaaineet ja erinomainen laakerointi takaavat luotettavan ja pitkäikäisen toiminnan jatkuvassa ja kovassakin käytössä. Haarukka on taivutettua sinkittyä terästä ja kääntölaakerissa on kaksi kuulakehää, mikä tekee pyörästä kestävän vaativammissakin käyttöolosuhteissa. Useiden eri liuku tai kuulalaakeroitujen pyörävaihtoehtojen valikoimasta löytyy käyttötarkoitukseesi parhaimmin soveltuva pyörä. Pyöriin on saatavana kaksitoiminen jarru tai suuntalukko, joka lukitsee kääntölaakerin kulkusuunnan mukaisesti. Jarrupolkimissa on useita vakiovärejä. Myös asiakaskohtaiset poljinvaihtoehdot ovat mahdollisia. Toimitamme ESsarjan pyöriä myös sähköä johtavina. Myymäläkalusteet Tehdaskalusteet Sairaalakalusteet ja laitteet Kuntoutuslaitteet Suurkeittiökalusteet Tarjoiluvaunut Ruuankuljetusvaunut Ostosvaunut 27

30 Kalustepyörät ESsarja NP ja NEKpyörät ESI IRTOPYÖRÄ NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri. SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön). SXGEK/K lasikuituvahvisteinen polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri tiivistämätön). 23 Ylhäällä NP Alhaalla vas. NP/K, oik. NEK/K 0057 ESI NP 1) 005 ESIS NP/K 0046 ESI NP 1) 0065 ESIS NEK/K 0047 ESIS NP/K 00 ESI NP 1) 006 ESIS NEK/K 0051 ESIS NP/K 0054 ESI1 NP 1) 146 ESISX1 GEK/K ESIS1 NEK/K 00 ESIS1 NP/K ,2,2,2,2,2,2,2,2,2,2,2, ) Saatavana myös metallisella lankasuojalla. Nimikkeeseen lisätään Skirjain, esim. ESIS NP. ES KÄÄNTÖPYÖRÄ, KESKIÖREIKÄ NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri. SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön). 24 Liukulaakeroitu pyörä 25 Kuulalaakeroitu pyörä 0034 ES NP 1) 15 ES NP 003 ESS NP/K 153 ESS NP/K 000 ES NP 1) 1511 ES NP 0341 ESS NEK/K 2 ESS NEK/K 00 ESS NP/K 153 ESS NP/K 0020 ES NP 1) 15 ES NP 0354 ESS NEK/K 6 ESS NEK/K 0022 ESS NP/K 15 ESS NP/K 0026 ES1 NP 1) 1513 ES1 NP 03 ESS1 NEK/K ESS1 NEK/K 002 ESS1 NP/K 1542 ESS1 NP/K ) Saatavana myös metallisella lankasuojalla. Nimikkeeseen lisätään Skirjain. Esim ESS NP NEK on Mannerin erikoispehmeä, elastinen kumipyörä: tasainen ja pehmeä kulku epätasaisillakin alustoilla joustava ja hiljainen kulku ei jätä jälkiä arkoihinkaan lattioihin, esim. urheiluhalleissa hiljainen ja herkkä; sopii erinomaisesti esim. teattereiden lavasteisiin ja sairaalakalusteisiin 2 Liukulaakeroitu pyörä metallisella lankasuojalla.

31 Kalustepyörät ESsarja NP ja NEKpyörät ESJN KÄÄNTÖPYÖRÄ, KESKIÖREIKÄ, KAKSITOIMINEN JARRU LUKITSEE PYÖRIMISEN JA KÄÄNTYMISEN NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri. SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön). 26 Liukulaakeroitu pyörä 27 Kuulalaakeroitu pyörä 033 ESJN NP 1) 1514 ESJN NP 1) 034 ESJNS NP/K 1543 ESJNS NP/K 024 ESJN NP 1) 1515 ESJN NP 1) 07 ESJNS NEK/K 153 ESJNS NEK/K 025 ESJNS NP/K 1545 ESJNS NP/K 02 ESJN NP 1) 1516 ESJN NP 1) 02 ESJNS NEK/K ESJNS NEK/K 017 ESJNS NP/K 1546 ESJNS NP/K 047 ESJN1 NP 1) 1517 ESJN1 NP 1) 04 ESJNS1 NEK/K 15 ESJNS1 NEK/K 045 ESJNS1 NP/K 1547 ESJNS1 NP/K ) Saatavana myös metallisella lankasuojalla. Koskee vain liukulaakeroituja.nimikkeeseen lisätään Skirjain. Esim ESJNS NP. ESRN KÄÄNTÖPYÖRÄ, KESKIÖREIKÄ, SUUNTALUKKO LUKITSEE KÄÄNTYMISEN KULKUSUUNTAAN NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri. SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön). 2 Kuulalaakeroitu pyörä 62 ESRN NP 1) 1526 ESRN NP 1) 66 ESRNS NP/K 154 ESRNS NP/K 63 ESRN NP 1) 152 ESRN NP 1) 73 ESRNS NEK/K 153 ESRNS NEK/K 67 ESRNS NP/K 154 ESRNS NP/K 64 ESRN NP 1) 12 ESRN NP 1) 74 ESRNS NEK/K ESRNS NEK/K 6 ESRNS NP/K 15 ESRNS NP/K 65 ESRN1 NP 1) 152 ESRN1 NP 1) ESRNS1 NEK/K 15 ESRNS1 NEK/K 6 ESRNS1 NP/K 11 ESRNS1 NP/K ) Saatavana myös metallisella lankasuojalla. Nimikkeeseen lisätään Skirjain. Esim ESRNS NP. ESpyöräsarjan jarrupolkimien vakiovärit: punainen, musta, harmaa, keltainen (sähköä johtaja), tumman harmaa (suuntalukko) 2

32 Kalustepyörät ESsarja NP ja NEKpyörät ESP KIINTOPYÖRÄ, KESKIÖREIKÄ NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri. SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön) ESP NP 1) 15 ESP NP 1) 0234 ESPS NP/K 12 ESPS NP/K 0214 ESP NP 1) 15 ESP NP 1) 0266 ESPS NEK/K 14 ESPS NEK/K 0216 ESPS NP/K 13 ESPS NP/K 0220 ESP NP 1) 1534 ESP NP 1) 0274 ESPS NEK/K 1 ESPS NEK/K 0222 ESPS NP/K 14 ESPS NP/K 0226 ESP1 NP 1) 15 ESP1 NP 1) 02 ESPS1 NEK/K 1 ESPS1 NEK/K 022 ESPS1 NP/K 15 ESPS1 NP/K ) Saatavana myös metallisella lankasuojalla. Nimikkeeseen lisätään Skirjain. Esim ESPS NP. SOPIVAT KAIKKIIN ESKALUSTEPYÖRÄSARJAN PYÖRÄVAIHTOEHTOIHIN EST ESR PAISUNTATAPPI 0372 EST1, EST EST EST2 07 EST37 03 EST17X17 03 EST22X EST27X EST37X ESRMX 2) 023 ESRMX 2) pyöreä putken sisä ø nelikulmainen putken sisä paisuntatapin pituus Putken sisämitan täytyy vastata tarkalleen taulukossa annettuja mittoja. Tilatessasi pyörän paisuntatapin kanssa tilaa se ilman sovituskappaletta. 2) Saatavana myös ruuvi kiinnityksellä (ESR).

33 Kalustepyörät ESsarja NP ja NEKpyörät ESL KÄÄNTÖPYÖRÄ, NELIKULMALAATTA NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri. SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön) ESL NP 1) 0165 ESLS NP/K 0151 ESL NP 1) 0203 ESLS NEK/K 0152 ESLS NP/K 01 ESL NP 1) 0207 ESLS NEK/K 0156 ESLS NP/K 015 ESL1 NP 1) 02 ESLS1 NEK/K 015 ESLS1 NP/K x x x x x x x x x x x x45 x45 x45 x45 x45 x45 x45 x45 x45 x45 x45,5,5,5,5,5,5,5,5,5,5, ) Saatavana myös metallisella lankasuojalla. Nimikkeeseen lisätään Skirjain. Esim ESLS NP. ESLJN KÄÄNTÖPYÖRÄ, NELIKULMALAATTA, KAKSITOIMINEN JARRU LUKITSEE PYÖRIMISEN JA KÄÄNTYMISEN NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri. SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön). 064 ESLJN NP 1) 065 ESLJNS NP/K 0 ESLJN NP 1) 0 ESLJNS NEK/K 056 ESLJNS NP/K 057 ESLJN NP 1) 0 ESLJNS NEK/K 05 ESLJNS NP/K 061 ESLJN1 NP 1) 05 ESLJNS1 NEK/K 062 ESLJNS1 NP/K x x x x x x x x x x x x45 x45 x45 x45 x45 x45 x45 x45 x45 x45 x45,5,5,5,5,5,5,5,5,5,5, ) Saatavana myös metallisella lankasuojalla. Nimikkeeseen lisätään Skirjain. Esim ESLJNS NP. ESPL KIINTOPYÖRÄ, NELIKULMALAATTA NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri. SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön) ESPL NP 1) 0247 ESPLS NP/K 0237 ESPL NP 1) 0251 ESPLS NEK/K 023 ESPLS NP/K 02 ESPL NP 1) 0254 ESPLS NEK/K 0241 ESPLS NP/K 0243 ESPL1 NP 1) 0257 ESPLS1 NEK/K 0244 ESPLS1 NP/K x x x x x x x x x x x x45 x45 x45 x45 x45 x45 x45 x45 x45 x45 x45,5,5,5,5,5,5,5,5,5,5, ) Saatavana myös metallisella lankasuojalla. Nimikkeeseen lisätään Skirjain. Esim ESPLS NP. Jos liikutat laitetta paljon, valitse kuulalaakeri. 31

34 Kalustepyörät ESsarja PTEpyörät ESI IRTOPYÖRÄ PTE polypropyleenikeskiö + pehmeä, termoplastinen kumirengas, liukulaakeri. PTE polypropyleenikeskiö + termoplastinen kumirengas, liukulaakeri. SPTE/K polypropyleenikeskiö + pehmeä, termoplastinen kumirengas, lankasuoja, kuulalaakeri (tiivistetty). SPTE/K polypropyleenikeskiö + termoplastinen kumirengas, lankasuoja, kuulalaakeri (tiivistetty). 34 Ylhäällä PTE liukulaakeroitu Alhaalla vas. PTE/K, oik. PTE/K ESI PTE 1) 23 ESIS PTE/K ESI PTE 1) 054 ESIS PTE/K 05 ESIS PTE/K 0476 ESI PTE 1) 0477 ESIS PTE/K 0071 ESIS PTE/K 1 ESIS1 PTE/K 07 ESIS1 PTE/K 1 1,2,2,2,2,2,2,2,2,2,2 1) Saatavana myös metallisella lankasuojalla. Nimikkeeseen lisätään Skirjain. Esim.ESIS PTE. ES KÄÄNTÖPYÖRÄ, KESKIÖREIKÄ PTE polypropyleenikeskiö + pehmeä, termoplastinen kumirengas, liukulaakeri. PTE polypropyleenikeskiö + termoplastinen kumirengas, liukulaakeri. SPTE/K polypropyleenikeskiö + pehmeä, termoplastinen kumirengas, lankasuoja, kuulalaakeri (tiivistetty). SPTE/K polypropyleenikeskiö + termoplastinen kumirengas, lankasuoja, kuulalaakeri (tiivistetty) ES PTE 1) 156 ES PTE 1) 4 ESS PTE/K ESS PTE/K 13 ES PTE 1) 156 ES PTE 1) 057 ESS PTE/K 1 ESS PTE/K 062 ESS PTE/K 15 ESS PTE/K 00 ES PTE 1) 3 ES PTE 1) 0511 ESS PTE/K 15 ESS PTE/K 05 ESS PTE/K 4 ESS PTE/K ESS1 PTE/K 7 ESS1 PTE/K 063 ESS1 PTE/K 1624 ESS1 PTE/K ) Saatavana myös metallisella lankasuojalla. Nimikkeeseen lisätään Skirjain. Esim.ESS PTE.

35 Kalustepyörät ESsarja PTEpyörät ESJN KÄÄNTÖPYÖRÄ, KESKIÖREIKÄ, KAKSITOIMINEN JARRU LUKITSEE PYÖRIMISEN JA KÄÄNTYMISEN PTE polypropyleenikeskiö + pehmeä, termoplastinen kumirengas, liukulaakeri. PTE polypropyleenikeskiö + termoplastinen kumirengas, liukulaakeri. SPTE/K polypropyleenikeskiö + pehmeä, termoplastinen kumirengas, lankasuoja, kuulalaakeri (tiivistetty). SPTE/K polypropyleenikeskiö + termoplastinen kumirengas, lankasuoja, kuulalaakeri (tiivistetty). 11 ESJN PTE 1) ESJN PTE 1) 6 ESJNS PTE/K 7 ESJNS PTE/K 11 ESJN PTE 1) 15 ESJN PTE 1) 01 ESJNS PTE/K 152 ESJNS PTE/K 1114 ESJNS PTE/K 151 ESJNS PTE/K 076 ESJN PTE 1) 154 ESJN PTE 1) 07 ESJNS PTE/K 156 ESJNS PTE/K 04 ESJNS PTE/K 155 ESJNS PTE/K 111 ESJNS1 PTE/K 15 ESJNS1 PTE/K 06 ESJNS1 PTE/K 1625 ESJNS1 PTE/K ) Saatavana myös metallisella lankasuojalla. Nimikkeeseen lisätään Skirjain. Esim.ESJNS PTE. ESRN KÄÄNTÖPYÖRÄ, KESKIÖREIKÄ, SUUNTALUKKO LUKITSEE KÄÄNTYMISEN KULKUSUUNTAAN PTE polypropyleenikeskiö + pehmeä, termoplastinen kumirengas, liukulaakeri. PTE polypropyleenikeskiö + termoplastinen kumirengas, liukulaakeri. SPTE/K polypropyleenikeskiö + pehmeä, termoplastinen kumirengas, lankasuoja, kuulalaakeri (tiivistetty). SPTE/K polypropyleenikeskiö + termoplastinen kumirengas, lankasuoja, kuulalaakeri (tiivistetty) ESRN PTE 1) 16 ESRN PTE 1) 13 ESRNS PTE/K ESRNS PTE/K 2 ESRN PTE 1) 15 ESRN PTE 1) 7 ESRNS PTE/K 152 ESRNS PTE/K 76 ESRNS PTE/K 151 ESRNS PTE/K 3 ESRN PTE 1) 154 ESRN PTE 1) ESRNS PTE/K 156 ESRNS PTE/K 77 ESRNS PTE/K 15 ESRNS PTE/K 1 ESRNS1 PTE/K 15 ESRNS1 PTE/K 7 ESRNS1 PTE/K 1626 ESRNS1 PTE/K ) Saatavana myös metallisella lankasuojalla. Nimikkeeseen lisätään Skirjain. Esim.ESRNS PTE. Saatavana myös laattakiinnityksellä. 33

36 Kalustepyörät ESsarja PTEpyörät ESP KIINTOPYÖRÄ, KESKIÖREIKÄ PTE polypropyleenikeskiö + pehmeä, termoplastinen kumirengas, liukulaakeri. PTE polypropyleenikeskiö + termoplastinen kumirengas, liukulaakeri. SPTE/K polypropyleenikeskiö + pehmeä, termoplastinen kumirengas, lankasuoja, kuulalaakeri (tiivistetty). SPTE/K polypropyleenikeskiö + termoplastinen kumirengas, lankasuoja, kuulalaakeri (tiivistetty) ESP PTE 1) 10 ESP PTE 1) ESPS PTE/K 4 ESPS PTE/K 13 ESP PTE 1) 11 ESP PTE 1) 16 ESPS PTE/K 13 ESPS PTE/K 066 ESPS PTE/K 12 ESPS PTE/K 05 ESP PTE 1) 15 ESP PTE 1) 0516 ESPS PTE/K 17 ESPS PTE/K 043 ESPS PTE/K 16 ESPS PTE/K 1 ESPS1 PTE/K 162 ESPS1 PTE/K 067 ESPS1 PTE/K 1627 ESPS1 PTE/K ) Saatavana myös metallisella lankasuojalla. Nimikkeeseen lisätään Skirjain. Esim.ESPS PTE. ESL KÄÄNTÖPYÖRÄ, NELIKULMALAATTA PTE polypropyleenikeskiö + pehmeä, termoplastinen kumirengas, liukulaakeri. PTE polypropyleenikeskiö + termoplastinen kumirengas, liukulaakeri. SPTE/K polypropyleenikeskiö + pehmeä, termoplastinen kumirengas, lankasuoja, kuulalaakeri (tiivistetty). SPTE/K polypropyleenikeskiö + termoplastinen kumirengas, lankasuoja, kuulalaakeri (tiivistetty) ESL PTE 1) 41 ESLS PTE/K 11 ESL PTE 1) 1133 ESLS PTE/K 00 ESLS PTE/K 07 ESL PTE 1) 051 ESLS PTE/K 045 ESLS PTE/K 1134 ESLS1 PTE/K 137 ESLS1 PTE/K x x x x x x x x x x x45 x45 x45 x45 x45 x45 x45 x45 x45 x45,5,5,5,5,5,5,5,5,5,5 5 1) Saatavana myös metallisella lankasuojalla. Nimikkeeseen lisätään Skirjain. Esim.ESLS PTE. 34

37 Kalustepyörät ESsarja PTEpyörät ESLJN KÄÄNTÖPYÖRÄ, NELIKULMALAATTA, KAKSITOIMINEN JARRU LUKITSEE PYÖRIMISEN JA KÄÄNTYMISEN PTE polypropyleenikeskiö + pehmeä, termoplastinen kumirengas, liukulaakeri. PTE polypropyleenikeskiö + termoplastinen kumirengas, liukulaakeri. SPTE/K polypropyleenikeskiö + pehmeä, termoplastinen kumirengas, lankasuoja, kuulalaakeri (tiivistetty). SPTE/K polypropyleenikeskiö + termoplastinen kumirengas, lankasuoja, kuulalaakeri (tiivistetty) ESLJN PTE 1) 42 ESLJNS PTE/K 11 ESLJN PTE 1) 1137 ESLJNS PTE/K 0 ESLJNS PTE/K 06 ESLJN PTE 1) 02 ESLJNS PTE/K 00 ESLJNS PTE/K 113 ESLJNS1 PTE/K 13 ESLJNS1 PTE/K x x x x x x x x x x x45 x45 x45 x45 x45 x45 x45 x45 x45 x45,5,5,5,5,5,5,5,5,5,5 5 1) Saatavana myös metallisella lankasuojalla. Nimikkeeseen lisätään Skirjain. Esim.ESLJNS PTE. ESPL KIINTOPYÖRÄ, NELIKULMALAATTA PTE polypropyleenikeskiö + pehmeä, termoplastinen kumirengas, liukulaakeri. PTE polypropyleenikeskiö + termoplastinen kumirengas, liukulaakeri. SPTE/K polypropyleenikeskiö + pehmeä, termoplastinen kumirengas, lankasuoja, kuulalaakeri (tiivistetty). SPTE/K polypropyleenikeskiö + termoplastinen kumirengas, lankasuoja, kuulalaakeri (tiivistetty) ESPL PTE 1) 43 ESPLS PTE/K 11 ESPL PTE 1) 1 ESPLS PTE/K 022 ESPLS PTE/K 0 ESPL PTE 1) 0520 ESPLS PTE/K 047 ESPLS PTE/K 1 ESPLS1 PTE/K 13 ESPLS1 PTE/K x x x x x x x x x x x45 x45 x45 x45 x45 x45 x45 x45 x45 x45,5,5,5,5,5,5,5,5,5,5 5 1) Saatavana myös metallisella lankasuojalla. Nimikkeeseen lisätään Skirjain. Esim.ESPLS PTE. 35

38 Kalustepyörät ESsarja ESI IRTOPYÖRÄ SK teräslevykeskiö + umpikumirengas, lankasuoja, kuulalaakeri (tiivistetty) ESIS K 0066 ESIS K 0072 ESIS1 K ,2,2, ES KÄÄNTÖPYÖRÄ, KESKIÖREIKÄ SK teräslevykeskiö + umpikumirengas, lankasuoja ESS K 16 ESS K 0345 ESS K 17 ESS K 035 ESS1 K 1 ESS1 K ESJN KÄÄNTÖPYÖRÄ, KESKIÖREIKÄ, KAKSITOIMINEN JARRU LUKITSEE PYÖRIMISEN JA KÄÄNTYMISEN SK teräslevykeskiö + umpikumirengas, lankasuoja. 04 ESJNS K 1 ESJNS K 03 ESJNS K 15 ESJNS K 01 ESJNS1 K 1561 ESJNS1 K ESRN KÄÄNTÖPYÖRÄ, KESKIÖREIKÄ, SUUNTALUKKO LUKITSEE KÄÄNTYMISEN KULKUSUUNTAAN 1 SK teräslevykeskiö + umpikumirengas, lankasuoja. ESRNS K 1562 ESRNS K 71 ESRNS K 1563 ESRNS K 72 ESRNS1 K 1564 ESRNS1 K

39 Kalustepyörät ESsarja ESP KIINTOPYÖRÄ, KESKIÖREIKÄ SK teräslevykeskiö + umpikumirengas, lankasuoja ESPS K 1565 ESPS K 026 ESPS K 1566 ESPS K 0276 ESPS1 K 1567 ESPS1 K ESL KÄÄNTÖPYÖRÄ, NELIKULMALAATTA SK teräslevykeskiö + umpikumirengas, lankasuoja. 0 ESLS K 0204 ESLS K 020 ESLS1 K x x x x45 x45 x45,5,5, ESLJN KÄÄNTÖPYÖRÄ, NELIKULMALAATTA, KAKSITOIMINEN JARRU LUKITSEE PYÖRIMISEN JA KÄÄNTYMISEN SK teräslevykeskiö + umpikumirengas, lankasuoja. 066 ESLJNS K 06 ESLJNS K 03 ESLJNS1 K x x x x45 x45 x45,5,5, ESPL KIINTOPYÖRÄ, NELIKULMALAATTA SK teräslevykeskiö + umpikumirengas, lankasuoja. 024 ESPLS K 0252 ESPLS K 02 ESPLS1 K 1 1 x x x x45 x45 x45,5,5,

40 Kalustepyörät Tangosarja Mannerin kalustesarjan Tangopyörässä yhdistyvät täydellinen muotoilu, käytännöllisyys ja käyttöturvallisuus. Muuntautumiskykyinen Tangokalustepyörä on saatavana usealla eri pyörävaihtoehdolla ja ominaisuudella erikoisuuksina muun muassa yksisuuntainen pyörä, kaksivaiheinen jarru ja käsijarru. Herkkäliikkeinen ja huoltovapaa Tango on valmistettu lasikuituvahvisteisesta polyamidista. Valmistusmateriaalien ja muotoilunsa ansiosta Tangopyörä on korroosionkestävä ja helppo puhdistaa. Kolmen vakiovärin lisäksi valmistamme Tangopyöriä asiakaskohtaisilla väreillä ja logoilla. Tango soveltuu erinomaisesti käyttöympäristöihin, joissa vaaditaan esimerkiksi ruostumattomuutta, sähkönjohtavuutta, magnetisoimattomuutta, yksisuuntaista liikettä tai RFIDtekniikkaan perustuvaa etätunnistusta. Suihkutuolit Apuvälineet Kuntoutuslaitteet Sairaalakalusteet ja laitteet Suurkeittiökalusteet Tarjoiluvaunut Myymäläkalusteet Ostosvaunut 3

41 Kalustepyörät Tangosarja NP ja NEKpyörät MK GK KÄÄNTÖPYÖRÄ, KESKIÖREIKÄ NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri (tiivistetty). SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön). Liukulaakeroitu pyörä 36 MK NP 36 MK NP 31 MKS NP/K 3 MKS NP/K 371 GK NP 372 GK NP 1723 GKS NEK/K 1724 GKS NEK/K 373 GKS NP/K 374 GKS NP/K 3 GK NP 376 GK NP 166 GKS NEK/K 166 GKS NEK/K 377 GKS NP/K 11 GKS NP/K Kuulalaakeroitu pyörä MKJ GKJ KÄÄNTÖPYÖRÄ, KESKIÖREIKÄ KAKSITOIMINEN JARRU LUKITSEE PYÖRIMISEN JA KÄÄNTYMISEN NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas,lankasuoja, kuulalaakeri (tiivistetty). SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön). 52 Liukulaakeroitu pyörä. Saatavana myös isommalla polkimella, ks. alla. 37 MKJ NP 37 MKJ NP 3 MKJS NP/K 31 MKJS NP/K 32 GKJ NP 33 GKJ NP 1735 GKJS NEK/K 17 GKJS NEK/K 34 GKJS NP/K 35 GKJS NP/K 36 GKJ NP 37 GKJ NP 2 GKJS NEK/K 3 GKJS NEK/K 3 GKJS NP/K 3 GKJS NP/K Kuulalaakeroitu pyörä. Saatavana myös isommalla polkimella, ks. alla. Vasemmalla liukulaakeroitu, oikealla kuulalaakeroitu mm:n Tango. Saatavana myös isompi jarrupoljin. Nimikkeessä silloin JE tai RE ( ja mm). 3

42 Kalustepyörät Tangosarja NP ja NEKpyörät MKR GKR KÄÄNTÖPYÖRÄ, RUUVIKIINNITYS NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri (tiivistetty). SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön) MKR NP 3 MKR NP M 36 MKRS NP/K 37 MKRS NP/K M 3 GKR NP 3 GKR NP M 1747 GKRS NEK/K 174 GKRS NEK/K M 00 GKRS NP/K 01 GKRS NP/K M 02 GKR NP 03 GKR NP M 6 GKRS NEK/K 7 GKRS NEK/K M 04 GKRS NP/K 05 GKRS NP/K M x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 MKRJ GKRJ KÄÄNTÖPYÖRÄ, RUUVIKIINNITYS KAKSITOIMINEN JARRU LUKITSEE PYÖRIMISEN JA KÄÄNTYMISEN NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri (tiivistetty). SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön). Saatavana myös isommalla polkimella, ks. sivu MKRJ NP 07 MKRJ NP M 0 MKRJS NP/K 0 MKRJS NP/K M GKRJ NP 11 GKRJ NP M 1 GKRJS NEK/K 17 GKRJS NEK/K M GKRJS NP/K 13 GKRJS NP/K M 14 GKRJ NP 15 GKRJ NP M 16 GKRJS NEK/K GKRJS NEK/K M 16 GKRJS NP/K 17 GKRJS NP/K M x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 Saatavana kaksivaiheinen jarru JR ( mm). Saatavana myös kovuudella, kantavuus 1 kg ( ja mm).

43 Kalustepyörät Tangosarja NP ja NEKpyörät MKRR GKRR KÄÄNTÖPYÖRÄ, RUUVIKIINNITYS SUUNTALUKKO LUKITSEE KÄÄNTYMISEN KULKUSUUNTAAN NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri (tiivistetty). SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön). 56 Saatavana myös isommalla polkimella, ks. sivu 3. 1 MKRR NP 1 MKRR NP M 20 MKRRS NP/K 21 MKRRS NP/K M 22 GKRR NP 23 GKRR NP M 1771 GKRRS NEK/K 1772 GKRRS NEK/K M 24 GKRRS NP/K 25 GKRRS NP/K M 26 GKRR NP 27 GKRR NP M 13 GKRRS NEK/K 14 GKRRS NEK/K M 2 GKRRS NP/K 2 GKRRS NP/K M x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 MKL GKL KÄÄNTÖPYÖRÄ, NELIKULMALAATTA NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri (tiivistetty). SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön). 57 MKL NP 31 MKLS NP/K GKL NP 173 GKLS NEK/K 33 GKLS NP/K 34 GKL NP 164 GKLS NEK/K 35 GKLS NP/K /51x/42 61/51x/42 61/51x/42 61/51x/42 61/51x/42 61/51x/42 61/51x/42 61/51x/42 MKLJ GKLJ KÄÄNTÖPYÖRÄ, NELIKULMALAATTA KAKSITOIMINEN JARRU LUKITSEE PYÖRIMISEN JA KÄÄNTYMISEN NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri (tiivistetty). SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön). 5 Saatavana myös isommalla polkimella, ks. sivu 3. MKLJ NP 37 MKLJS NP/K 3 GKLJ NP 17 GKLJS NEK/K 3 GKLJS NP/K GKLJ NP 163 GKLJS NEK/K 41 GKLJS NP/K /51x/42 61/51x/42 61/51x/42 61/51x/42 61/51x/42 61/51x/42 61/51x/42 61/51x/42 Saatavana myös isommalla laatalla (x). Saatavana myös metallilaatalla. 41

44 Kalustepyörät Tangosarja NP ja NEKpyörät MKLR GKLR KÄÄNTÖPYÖRÄ, NELIKULMALAATTA SUUNTALUKKO LUKITSEE KÄÄNTYMISEN KULKUSUUNTAAN NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri (tiivistetty). SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön). 5 Saatavana myös isommalla polkimella, ks. sivu MKLR NP 43 MKLRS NP/K 44 GKLR NP 17 GKLRS NEK/K 45 GKLRS NP/K 46 GKLR NP 1711 GKLRS NEK/K 47 GKLRS NP/K /51x/42 61/51x/42 61/51x/42 61/51x/42 61/51x/42 61/51x/42 61/51x/42 61/51x/42 GPR KIINTOPYÖRÄ, RUUVIKIINNITYS NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri (tiivistetty). SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön). 4 GPR NP 35 GPRS NEK/K 4 GPRS NP/K GPR NP 3 GPRS NEK/K 51 GPRS NP/K x16 x16 x16 x16 x16 x16 GPL KIINTOPYÖRÄ, NELIKULMALAATTA NP polyamidikeskiö + pehmeä polyuretaanirengas, liukulaakeri. SNP/K polyamidikeskiö + pehmeä polyuretaanirengas, lankasuoja, kuulalaakeri (tiivistetty). SNEK/K polyamidikeskiö + elastinen umpikumirengas, lankasuoja, kuulalaakeri (tiivistämätön) GPL NP 43 GPLS NEK/K 53 GPLS NP/K 54 GPL NP 47 GPLS NEK/K GPLS NP/K /51x/42 61/51x/42 61/51x/42 61/51x/42 61/51x/42 61/51x/42 Ainutlaatuinen sormi ja likasuoja ( ja mm). PTEjuoksupintaan saatavana suojakalvo: PTEF. 42
