1 Kameran tuoteopas

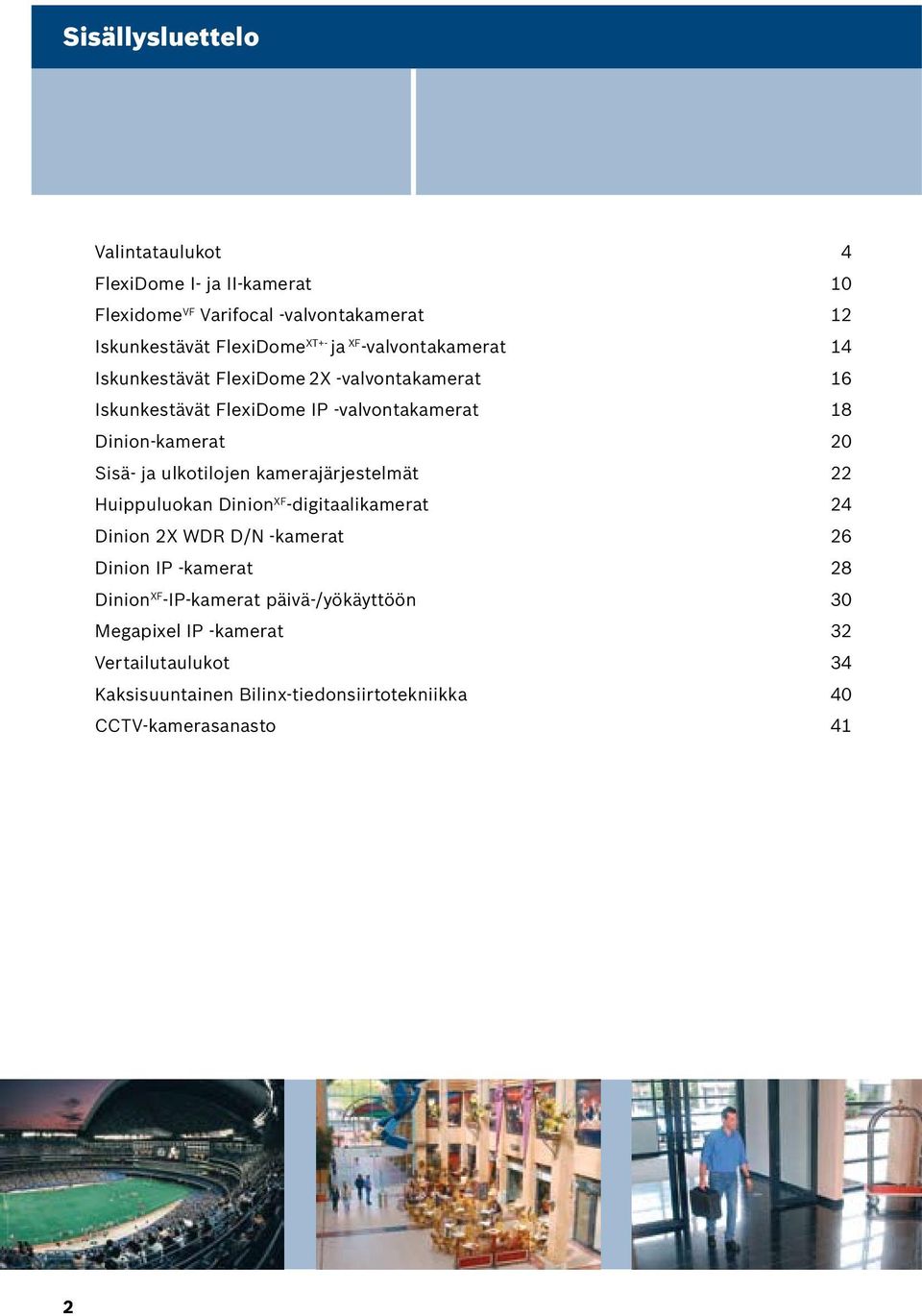

2 Sisällysluettelo Valintataulukot 4 FlexiDome I- ja II-kamerat 10 Flexidome VF Varifocal -valvontakamerat 12 Iskunkestävät FlexiDome XT+- ja XF -valvontakamerat 14 Iskunkestävät FlexiDome 2X -valvontakamerat 16 Iskunkestävät FlexiDome IP -valvontakamerat 18 Dinion-kamerat 20 Sisä- ja ulkotilojen kamerajärjestelmät 22 Huippuluokan Dinion XF -digitaalikamerat 24 Dinion 2X WDR D/N -kamerat 26 Dinion IP -kamerat 28 Dinion XF -IP-kamerat päivä-/yökäyttöön 30 Megapixel IP -kamerat 32 Vertailutaulukot 34 Kaksisuuntainen Bilinx-tiedonsiirtotekniikka 40 CCTV-kamerasanasto 41 2

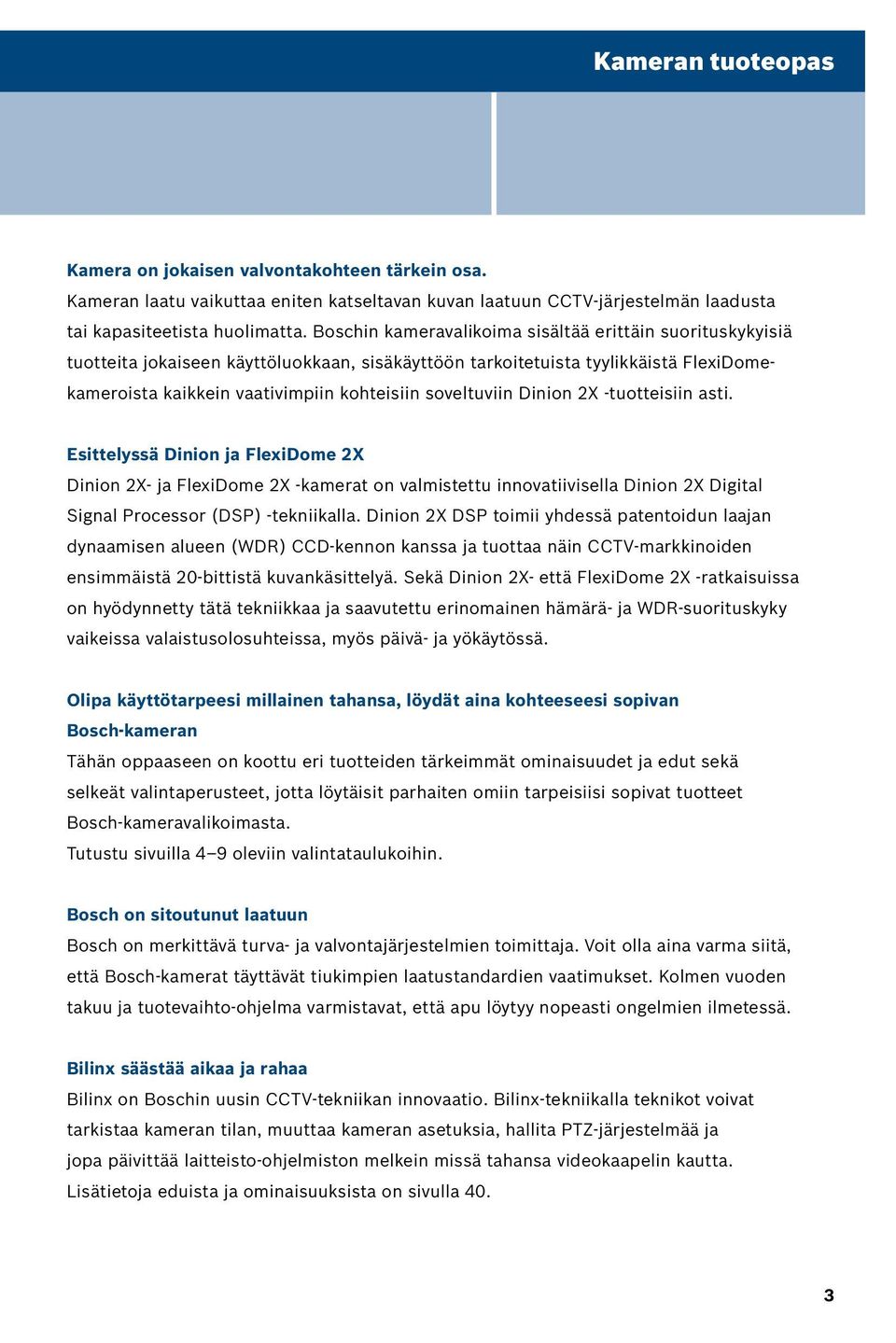

3 Kameran tuoteopas Kamera on jokaisen valvontakohteen tärkein osa. Kameran laatu vaikuttaa eniten katseltavan kuvan laatuun CCTV-järjestelmän laadusta tai kapasiteetista huolimatta. Boschin kameravalikoima sisältää erittäin suorituskykyisiä tuotteita jokaiseen käyttöluokkaan, sisäkäyttöön tarkoitetuista tyylikkäistä FlexiDomekameroista kaikkein vaativimpiin kohteisiin soveltuviin Dinion 2X -tuotteisiin asti. Esittelyssä Dinion ja FlexiDome 2X Dinion 2X- ja FlexiDome 2X -kamerat on valmistettu innovatiivisella Dinion 2X Digital Signal Processor (DSP) -tekniikalla. Dinion 2X DSP toimii yhdessä patentoidun laajan dynaamisen alueen (WDR) CCD-kennon kanssa ja tuottaa näin CCTV-markkinoiden ensimmäistä 20-bittistä kuvankäsittelyä. Sekä Dinion 2X- että FlexiDome 2X -ratkaisuissa on hyödynnetty tätä tekniikkaa ja saavutettu erinomainen hämärä- ja WDR-suorituskyky vaikeissa valaistusolosuhteissa, myös päivä- ja yökäytössä. Olipa käyttötarpeesi millainen tahansa, löydät aina kohteeseesi sopivan Bosch-kameran Tähän oppaaseen on koottu eri tuotteiden tärkeimmät ominaisuudet ja edut sekä selkeät valintaperusteet, jotta löytäisit parhaiten omiin tarpeisiisi sopivat tuotteet Bosch-kameravalikoimasta. Tutustu sivuilla 4 9 oleviin valintataulukoihin. Bosch on sitoutunut laatuun Bosch on merkittävä turva- ja valvontajärjestelmien toimittaja. Voit olla aina varma siitä, että Bosch-kamerat täyttävät tiukimpien laatustandardien vaatimukset. Kolmen vuoden takuu ja tuotevaihto-ohjelma varmistavat, että apu löytyy nopeasti ongelmien ilmetessä. Bilinx säästää aikaa ja rahaa Bilinx on Boschin uusin CCTV-tekniikan innovaatio. Bilinx-tekniikalla teknikot voivat tarkistaa kameran tilan, muuttaa kameran asetuksia, hallita PTZ-järjestelmää ja jopa päivittää laitteisto-ohjelmiston melkein missä tahansa videokaapelin kautta. Lisätietoja eduista ja ominaisuuksista on sivulla 40. 3

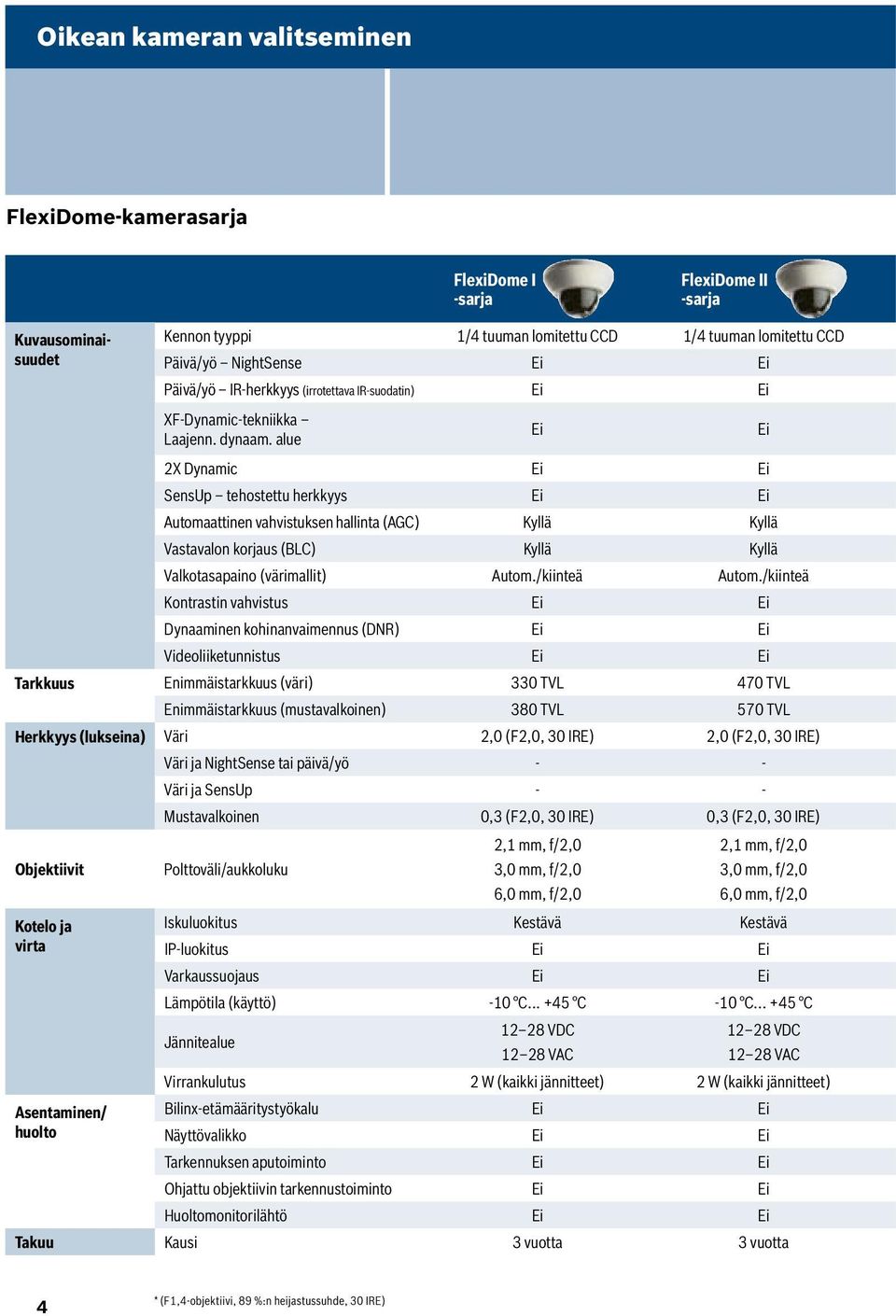

4 Oikean kameran valitseminen FlexiDome-kamerasarja FlexiDome I -sarja FlexiDome II -sarja Kuvausominaisuudet Kennon tyyppi 1/4 tuuman lomitettu CCD 1/4 tuuman lomitettu CCD Päivä/yö NightSense Ei Ei Päivä/yö IR-herkkyys (irrotettava IR-suodatin) Ei Ei XF-Dynamic-tekniikka Laajenn. dynaam. alue 2X Dynamic Ei Ei SensUp tehostettu herkkyys Ei Ei Automaattinen vahvistuksen hallinta (AGC) Kyllä Kyllä Vastavalon korjaus (BLC) Kyllä Kyllä Valkotasapaino (värimallit) Autom./kiinteä Autom./kiinteä Kontrastin vahvistus Ei Ei Dynaaminen kohinanvaimennus (DNR) Ei Ei Videoliiketunnistus Ei Ei Tarkkuus Enimmäistarkkuus (väri) 330 TVL 470 TVL Enimmäistarkkuus (mustavalkoinen) 380 TVL 570 TVL Herkkyys (lukseina) Väri 2,0 (F2,0, 30 IRE) 2,0 (F2,0, 30 IRE) Väri ja NightSense tai päivä/yö - - Väri ja SensUp - - Mustavalkoinen 0,3 (F2,0, 30 IRE) 0,3 (F2,0, 30 IRE) Objektiivit Polttoväli/aukkoluku 2,1 mm, f/2,0 3,0 mm, f/2,0 6,0 mm, f/2,0 2,1 mm, f/2,0 3,0 mm, f/2,0 6,0 mm, f/2,0 Kotelo ja Iskuluokitus Kestävä Kestävä virta IP-luokitus Ei Ei Varkaussuojaus Ei Ei Lämpötila (käyttö) -10 C C -10 C C Jännitealue VDC VDC VAC VAC Virrankulutus 2 W (kaikki jännitteet) 2 W (kaikki jännitteet) Asentaminen/ Bilinx-etämääritystyökalu Ei Ei huolto Näyttövalikko Ei Ei Tarkennuksen aputoiminto Ei Ei Ohjattu objektiivin tarkennustoiminto Ei Ei Huoltomonitorilähtö Ei Ei Takuu Kausi 3 vuotta 3 vuotta Ei Ei 4 * (F1,4-objektiivi, 89 %:n heijastussuhde, 30 IRE)

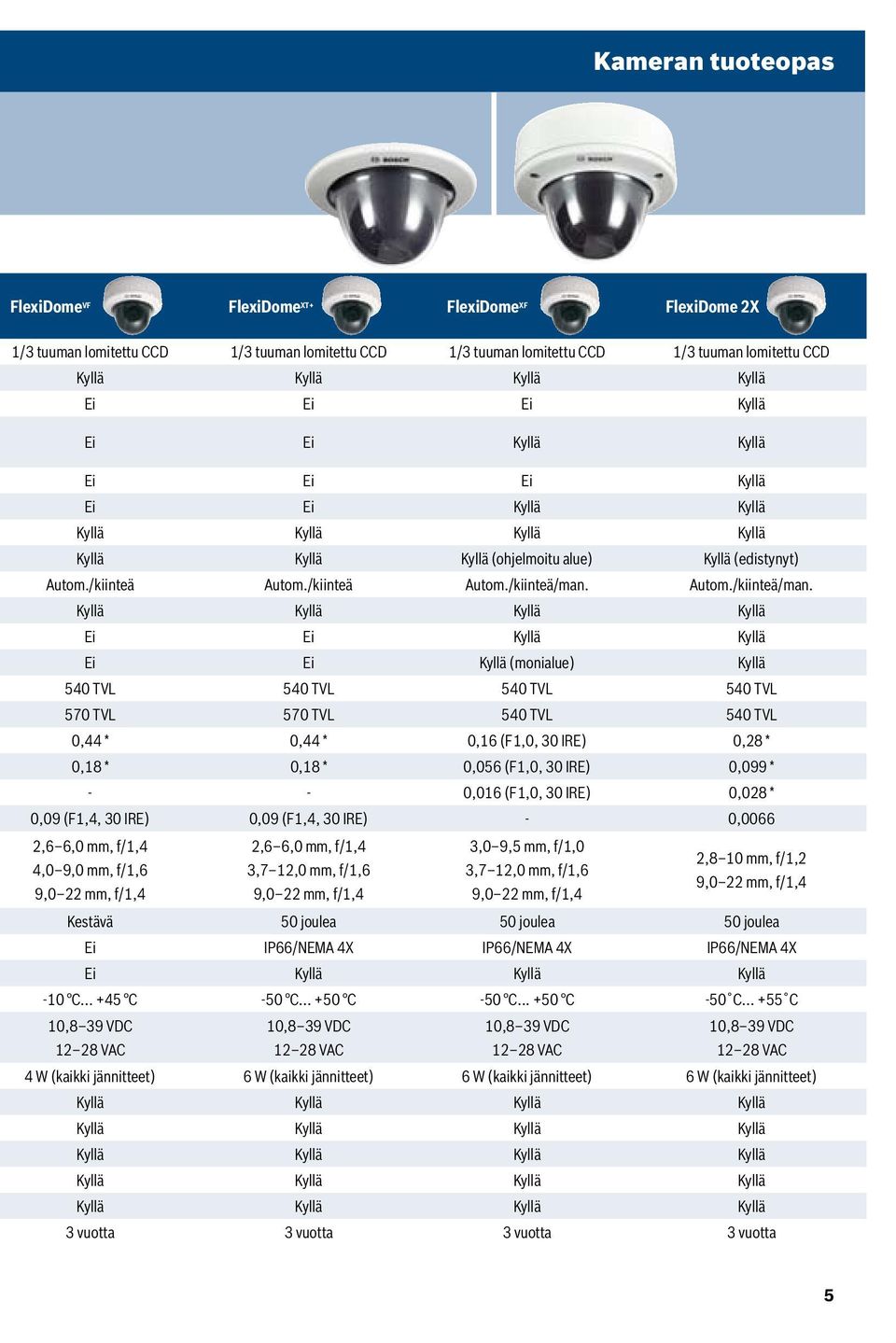

5 Kameran tuoteopas FlexiDome VF FlexiDome XT+ FlexiDome XF FlexiDome 2X 1/3 tuuman lomitettu CCD 1/3 tuuman lomitettu CCD 1/3 tuuman lomitettu CCD 1/3 tuuman lomitettu CCD Kyllä Kyllä Kyllä Kyllä Ei Ei Ei Kyllä Ei Ei Kyllä Kyllä Ei Ei Ei Kyllä Ei Ei Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä (ohjelmoitu alue) Kyllä (edistynyt) Autom./kiinteä Autom./kiinteä Autom./kiinteä/man. Autom./kiinteä/man. Kyllä Kyllä Kyllä Kyllä Ei Ei Kyllä Kyllä Ei Ei Kyllä (monialue) Kyllä 540 TVL 540 TVL 540 TVL 540 TVL 570 TVL 570 TVL 540 TVL 540 TVL 0,44 * 0,44 * 0,16 (F1,0, 30 IRE) 0,28 * 0,18 * 0,18 * 0,056 (F1,0, 30 IRE) 0,099 * - - 0,016 (F1,0, 30 IRE) 0,028 * 0,09 (F1,4, 30 IRE) 0,09 (F1,4, 30 IRE) - 0,0066 2,6 6,0 mm, f/1,4 2,6 6,0 mm, f/1,4 3,0 9,5 mm, f/1,0 2,8 10 mm, f/1,2 4,0 9,0 mm, f/1,6 3,7 12,0 mm, f/1,6 3,7 12,0 mm, f/1,6 9,0 22 mm, f/1,4 9,0 22 mm, f/1,4 9,0 22 mm, f/1,4 9,0 22 mm, f/1,4 Kestävä 50 joulea 50 joulea 50 joulea Ei IP66/NEMA 4X IP66/NEMA 4X IP66/NEMA 4X Ei Kyllä Kyllä Kyllä -10 C C -50 C C -50 C C -50 C C 10,8 39 VDC VAC 10,8 39 VDC VAC 10,8 39 VDC VAC 10,8 39 VDC VAC 4 W (kaikki jännitteet) 6 W (kaikki jännitteet) 6 W (kaikki jännitteet) 6 W (kaikki jännitteet) Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä 3 vuotta 3 vuotta 3 vuotta 3 vuotta 5

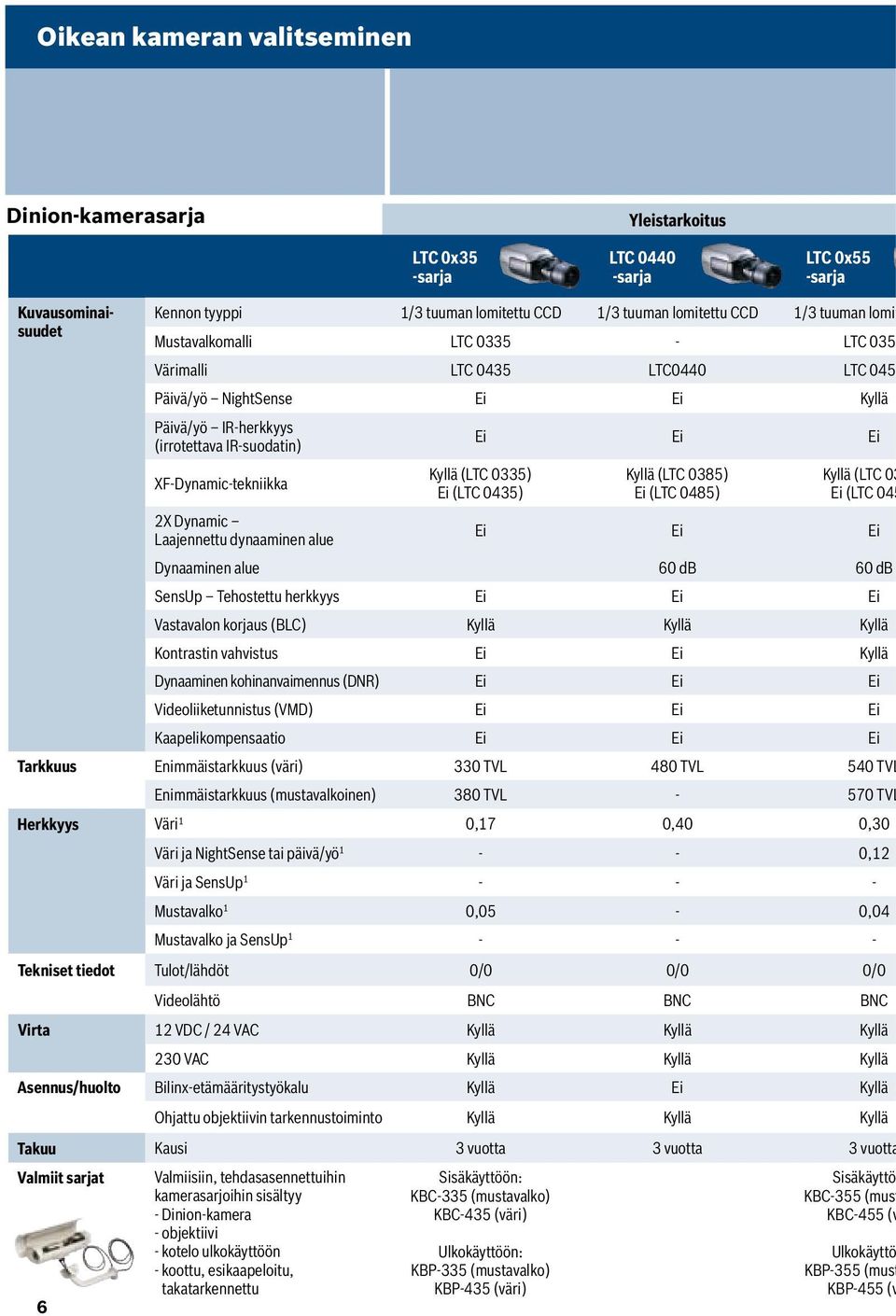

6 Oikean kameran valitseminen Dinion-kamerasarja Yleistarkoitus LTC 0x35 -sarja LTC sarja LTC 0x55 -sarja Kuvausominaisuudet Kennon tyyppi 1/3 tuuman lomitettu CCD 1/3 tuuman lomitettu CCD 1/3 tuuman lomit Mustavalkomalli LTC LTC 035 Värimalli LTC 0435 LTC0440 LTC 045 Päivä/yö NightSense Ei Ei Kyllä Päivä/yö IR-herkkyys (irrotettava IR-suodatin) Ei Ei Ei XF-Dynamic-tekniikka Kyllä (LTC 0335) Ei (LTC 0435) Kyllä (LTC 0385) Ei (LTC 0485) Kyllä (LTC 03 Ei (LTC 045 2X Dynamic Laajennettu dynaaminen alue Ei Ei Ei Dynaaminen alue 60 db 60 db SensUp Tehostettu herkkyys Ei Ei Ei Vastavalon korjaus (BLC) Kyllä Kyllä Kyllä Kontrastin vahvistus Ei Ei Kyllä Dynaaminen kohinanvaimennus (DNR) Ei Ei Ei Videoliiketunnistus (VMD) Ei Ei Ei Kaapelikompensaatio Ei Ei Ei Tarkkuus Enimmäistarkkuus (väri) 330 TVL 480 TVL 540 TVL Enimmäistarkkuus (mustavalkoinen) 380 TVL TVL Herkkyys Väri 1 0,17 0,40 0,30 Väri ja NightSense tai päivä/yö ,12 Väri ja SensUp Mustavalko 1 0,05-0,04 Mustavalko ja SensUp Tekniset tiedot Tulot/lähdöt 0/0 0/0 0/0 Videolähtö BNC BNC BNC Virta 12 VDC / 24 VAC Kyllä Kyllä Kyllä 230 VAC Kyllä Kyllä Kyllä Asennus/huolto Bilinx-etämääritystyökalu Kyllä Ei Kyllä Ohjattu objektiivin tarkennustoiminto Kyllä Kyllä Kyllä Takuu Kausi 3 vuotta 3 vuotta 3 vuotta Valmiit sarjat Valmiisiin, tehdasasennettuihin Sisäkäyttöön: Sisäkäyttö kamerasarjoihin sisältyy KBC-335 (mustavalko) KBC-355 (must - Dinion-kamera KBC-435 (väri) KBC-455 (v - objektiivi - kotelo ulkokäyttöön Ulkokäyttöön: Ulkokäyttö - koottu, esikaapeloitu, KBP-335 (mustavalko) KBP-355 (must takatarkennettu KBP-435 (väri) KBP-455 (v 6

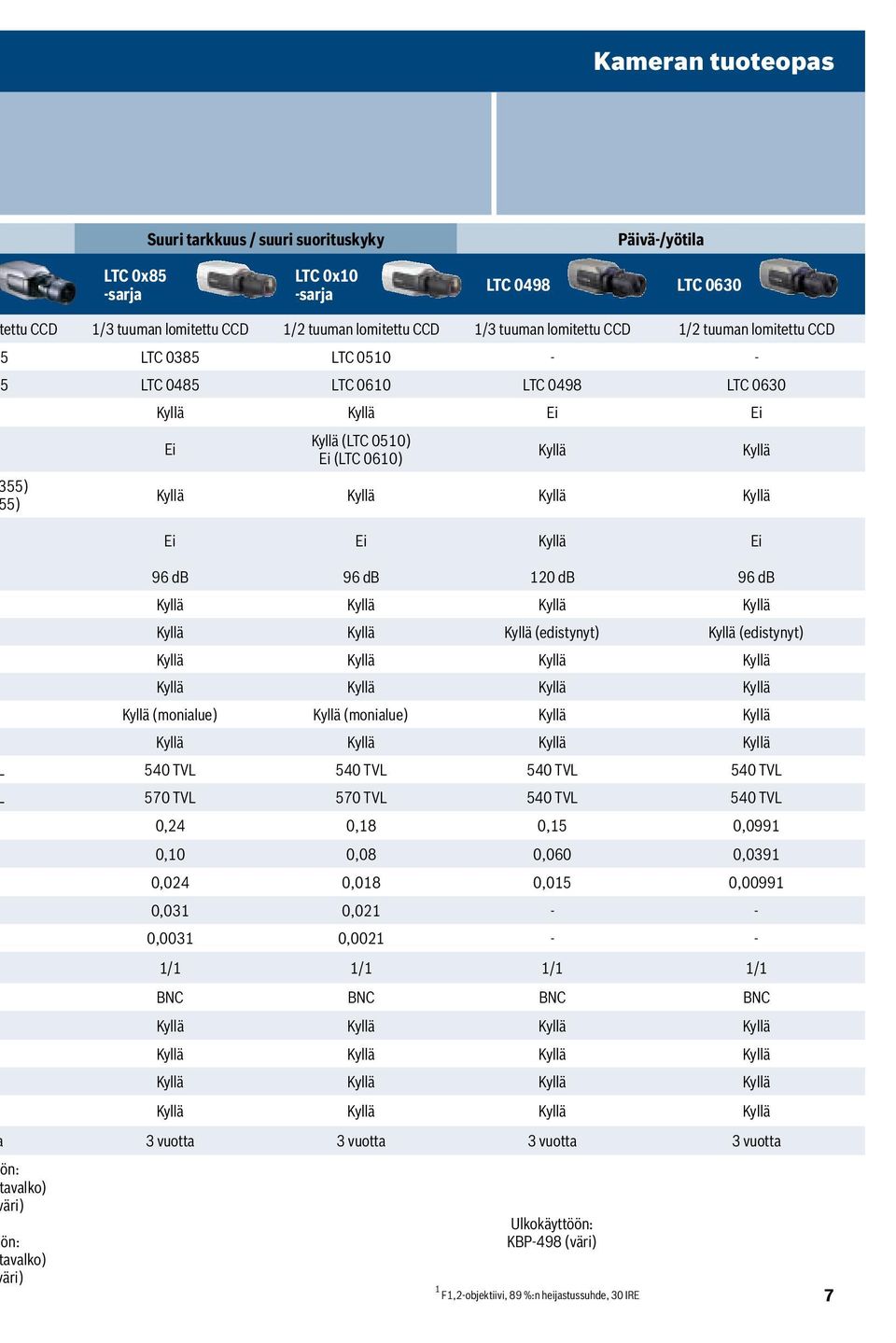

7 Kameran tuoteopas Suuri tarkkuus / suuri suorituskyky Päivä-/yötila LTC 0x85 -sarja LTC 0x10 -sarja LTC 0498 LTC 0630 ettu CCD 1/3 tuuman lomitettu CCD 1/2 tuuman lomitettu CCD 1/3 tuuman lomitettu CCD 1/2 tuuman lomitettu CCD 5 LTC 0385 LTC LTC 0485 LTC 0610 LTC 0498 LTC 0630 Kyllä Kyllä Ei Ei Ei Kyllä (LTC 0510) Ei (LTC 0610) Kyllä Kyllä 55) 5) Kyllä Kyllä Kyllä Kyllä Ei Ei Kyllä Ei ön: avalko) äri) ön: avalko) äri) 96 db 96 db 120 db 96 db Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä (edistynyt) Kyllä (edistynyt) Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä (monialue) Kyllä (monialue) Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä 540 TVL 540 TVL 540 TVL 540 TVL 570 TVL 570 TVL 540 TVL 540 TVL 0,24 0,18 0,15 0,0991 0,10 0,08 0,060 0,0391 0,024 0,018 0,015 0, ,031 0, ,0031 0, /1 1/1 1/1 1/1 BNC BNC BNC BNC Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä 3 vuotta 3 vuotta 3 vuotta 3 vuotta Ulkokäyttöön: KBP-498 (väri) 1 F1,2-objektiivi, 89 %:n heijastussuhde, 30 IRE 7

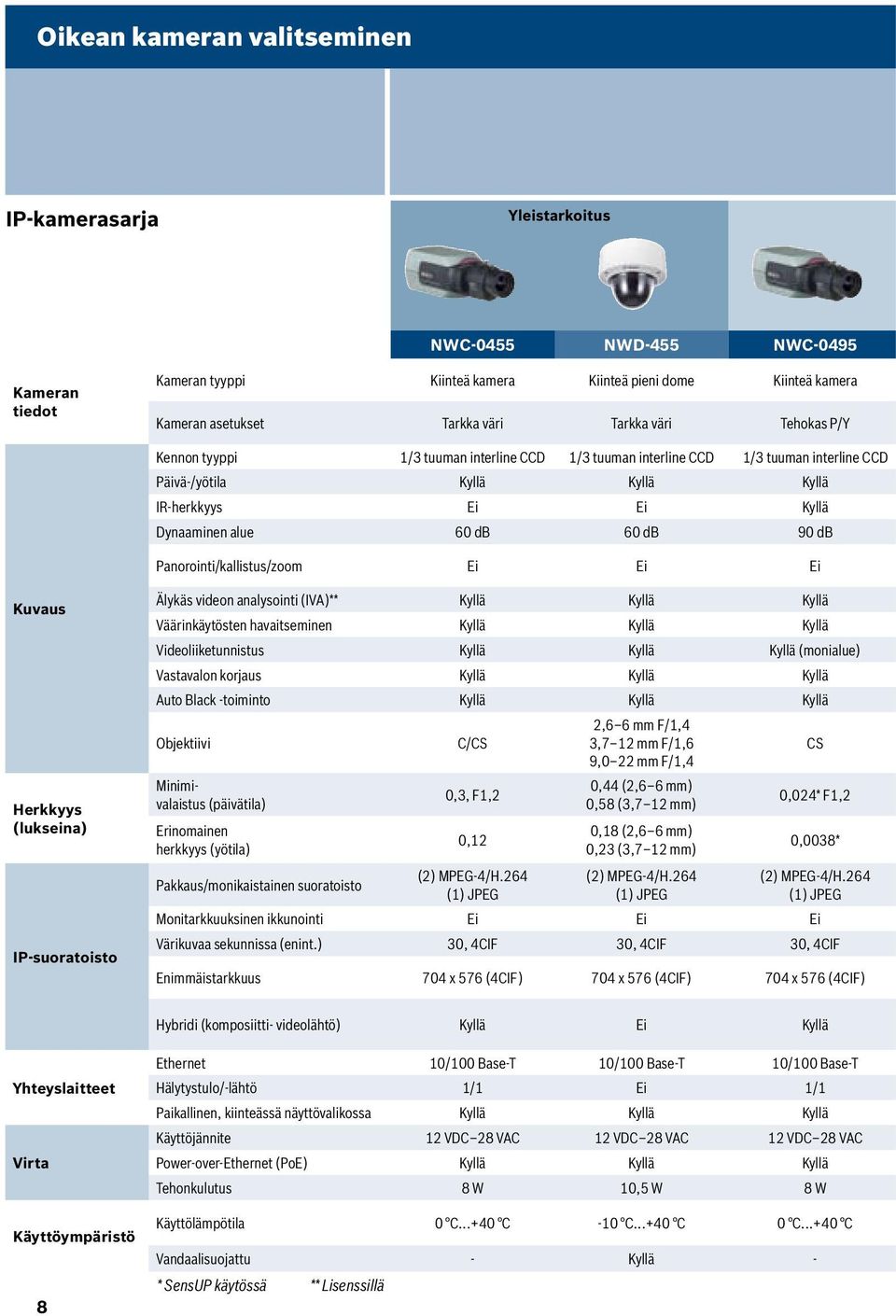

8 Oikean kameran valitseminen IP-kamerasarja Yleistarkoitus NWC-0455 NWD-455 NWC-0495 Kameran tiedot Kameran tyyppi Kiinteä kamera Kiinteä pieni dome Kiinteä kamera Kameran asetukset Tarkka väri Tarkka väri Tehokas P/Y Kennon tyyppi 1/3 tuuman interline CCD 1/3 tuuman interline CCD 1/3 tuuman interline CCD Päivä-/yötila Kyllä Kyllä Kyllä IR-herkkyys Ei Ei Kyllä Dynaaminen alue 60 db 60 db 90 db Panorointi/kallistus/zoom Ei Ei Ei Kuvaus Herkkyys (lukseina) IP-suoratoisto Älykäs videon analysointi (IVA)** Kyllä Kyllä Kyllä Väärinkäytösten havaitseminen Kyllä Kyllä Kyllä Videoliiketunnistus Kyllä Kyllä Kyllä (monialue) Vastavalon korjaus Kyllä Kyllä Kyllä Auto Black -toiminto Kyllä Kyllä Kyllä Objektiivi C/CS 2,6 6 mm F/1,4 3,7 12 mm F/1,6 9,0 22 mm F/1,4 CS Minimivalaistus (päivätila) Erinomainen herkkyys (yötila) Pakkaus/monikaistainen suoratoisto 0,3, F1,2 0,12 (2) MPEG-4/H.264 (1) JPEG 0,44 (2,6 6 mm) 0,58 (3,7 12 mm) 0,18 (2,6 6 mm) 0,23 (3,7 12 mm) (2) MPEG-4/H.264 (1) JPEG 0,024* F1,2 0,0038* (2) MPEG-4/H.264 (1) JPEG Monitarkkuuksinen ikkunointi Ei Ei Ei Värikuvaa sekunnissa (enint.) 30, 4CIF 30, 4CIF 30, 4CIF Enimmäistarkkuus 704 x 576 (4CIF) 704 x 576 (4CIF) 704 x 576 (4CIF) Hybridi (komposiitti- videolähtö) Kyllä Ei Kyllä Yhteyslaitteet Virta Käyttöympäristö 8 Ethernet 10/100 Base-T 10/100 Base-T 10/100 Base-T Hälytystulo/-lähtö 1/1 Ei 1/1 Paikallinen, kiinteässä näyttövalikossa Kyllä Kyllä Kyllä Käyttöjännite 12 VDC 28 VAC 12 VDC 28 VAC 12 VDC 28 VAC Power-over-Ethernet (PoE) Kyllä Kyllä Kyllä Tehonkulutus 8 W 10,5 W 8 W Käyttölämpötila 0 C C -10 C C 0 C C Vandaalisuojattu - Kyllä - * SensUP käytössä ** Lisenssillä

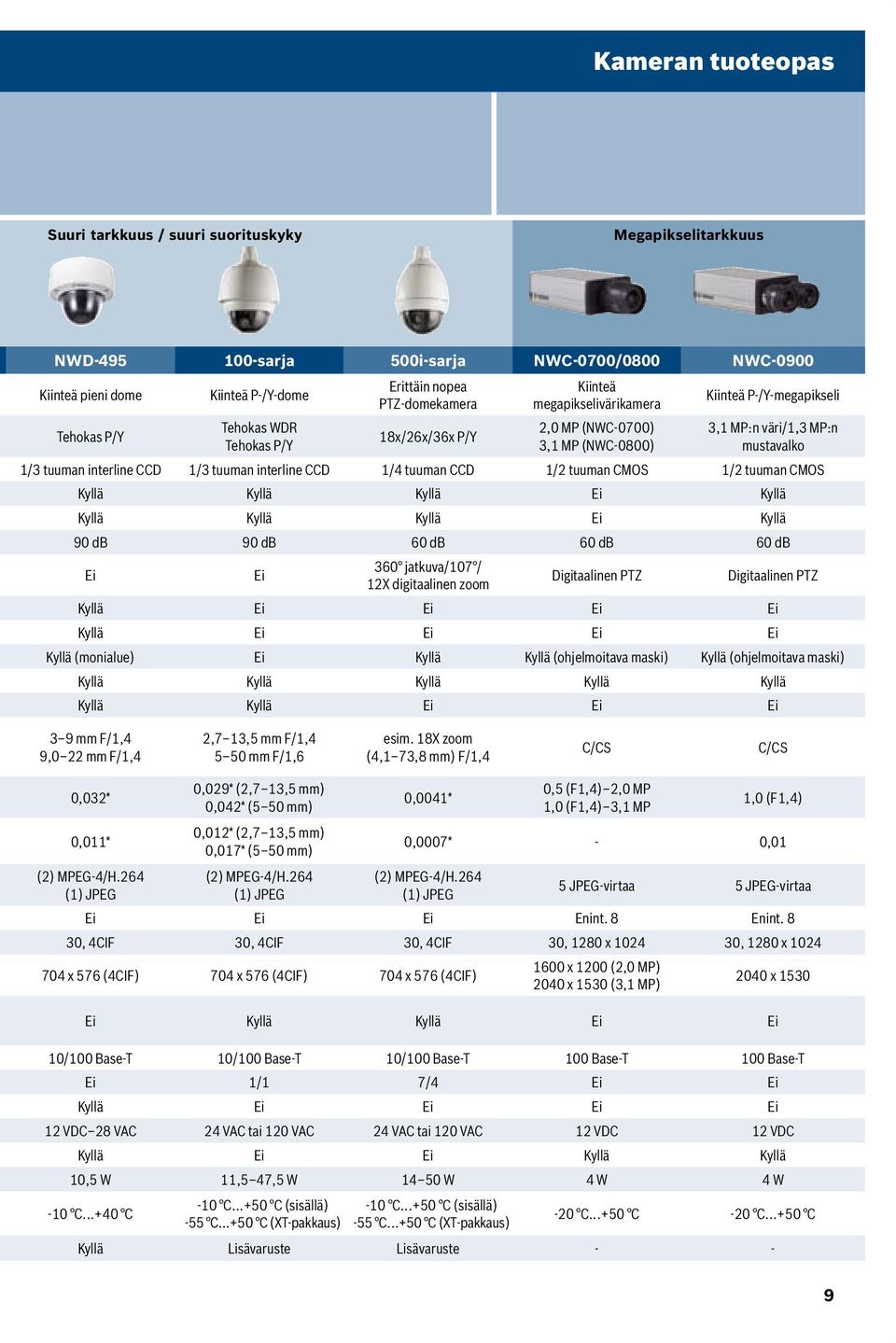

9 Kameran tuoteopas Suuri tarkkuus / suuri suorituskyky Megapikselitarkkuus NWD sarja 500i-sarja NWC-0700/0800 NWC-0900 Kiinteä pieni dome Tehokas P/Y Kiinteä P-/Y-dome Tehokas WDR Tehokas P/Y Erittäin nopea PTZ-domekamera 18x/26x/36x P/Y Kiinteä megapikselivärikamera 2,0 MP (NWC-0700) 3,1 MP (NWC-0800) Kiinteä P-/Y-megapikseli 3,1 MP:n väri/1,3 MP:n mustavalko 1/3 tuuman interline CCD 1/3 tuuman interline CCD 1/4 tuuman CCD 1/2 tuuman CMOS 1/2 tuuman CMOS Kyllä Kyllä Kyllä Ei Kyllä Kyllä Kyllä Kyllä Ei Kyllä 90 db 90 db 60 db 60 db 60 db Ei Ei 360 jatkuva/107 / 12X digitaalinen zoom Digitaalinen PTZ Digitaalinen PTZ Kyllä Ei Ei Ei Ei Kyllä Ei Ei Ei Ei Kyllä (monialue) Ei Kyllä Kyllä (ohjelmoitava maski) Kyllä (ohjelmoitava maski) Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Ei Ei Ei 3 9 mm F/1,4 9,0 22 mm F/1,4 2,7 13,5 mm F/1, mm F/1,6 esim. 18X zoom (4,1 73,8 mm) F/1,4 C/CS C/CS 0,032* 0,011* (2) MPEG-4/H.264 (1) JPEG 0,029* (2,7 13,5 mm) 0,042* (5 50 mm) 0,012* (2,7 13,5 mm) 0,017* (5 50 mm) (2) MPEG-4/H.264 (1) JPEG 0,0041* 0,5 (F1,4) 2,0 MP 1,0 (F1,4) 3,1 MP 1,0 (F1,4) 0,0007* - 0,01 (2) MPEG-4/H.264 (1) JPEG 5 JPEG-virtaa 5 JPEG-virtaa Ei Ei Ei Enint. 8 Enint. 8 30, 4CIF 30, 4CIF 30, 4CIF 30, 1280 x , 1280 x x 576 (4CIF) 704 x 576 (4CIF) 704 x 576 (4CIF) 1600 x 1200 (2,0 MP) 2040 x 1530 (3,1 MP) 2040 x 1530 Ei Kyllä Kyllä Ei Ei 10/100 Base-T 10/100 Base-T 10/100 Base-T 100 Base-T 100 Base-T Ei 1/1 7/4 Ei Ei Kyllä Ei Ei Ei Ei 12 VDC 28 VAC 24 VAC tai 120 VAC 24 VAC tai 120 VAC 12 VDC 12 VDC Kyllä Ei Ei Kyllä Kyllä 10,5 W 11,5 47,5 W W 4 W 4 W -10 C C -10 C C (sisällä) -55 C C (XT-pakkaus) -10 C C (sisällä) -55 C C (XT-pakkaus) -20 C C -20 C C Kyllä Lisävaruste Lisävaruste - - 9

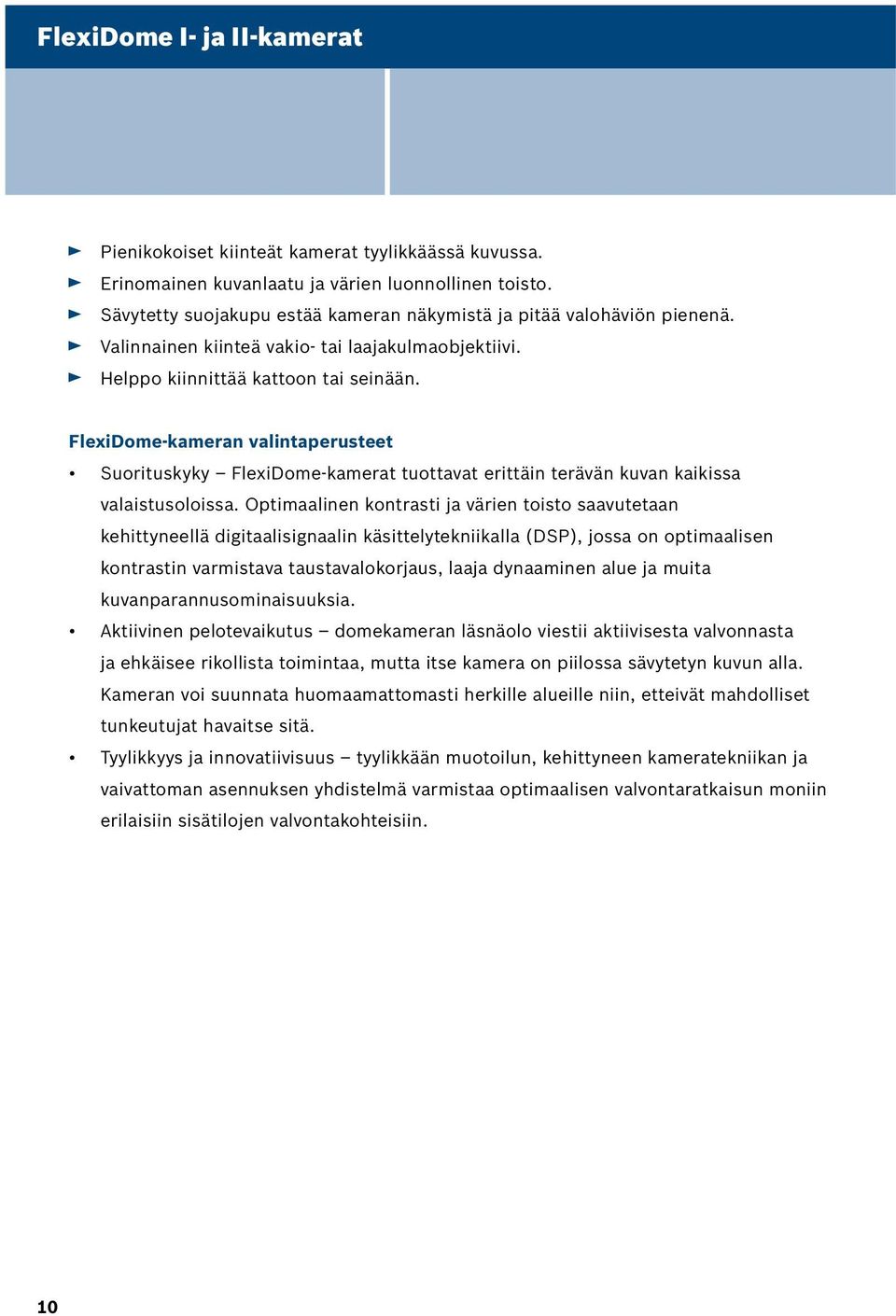

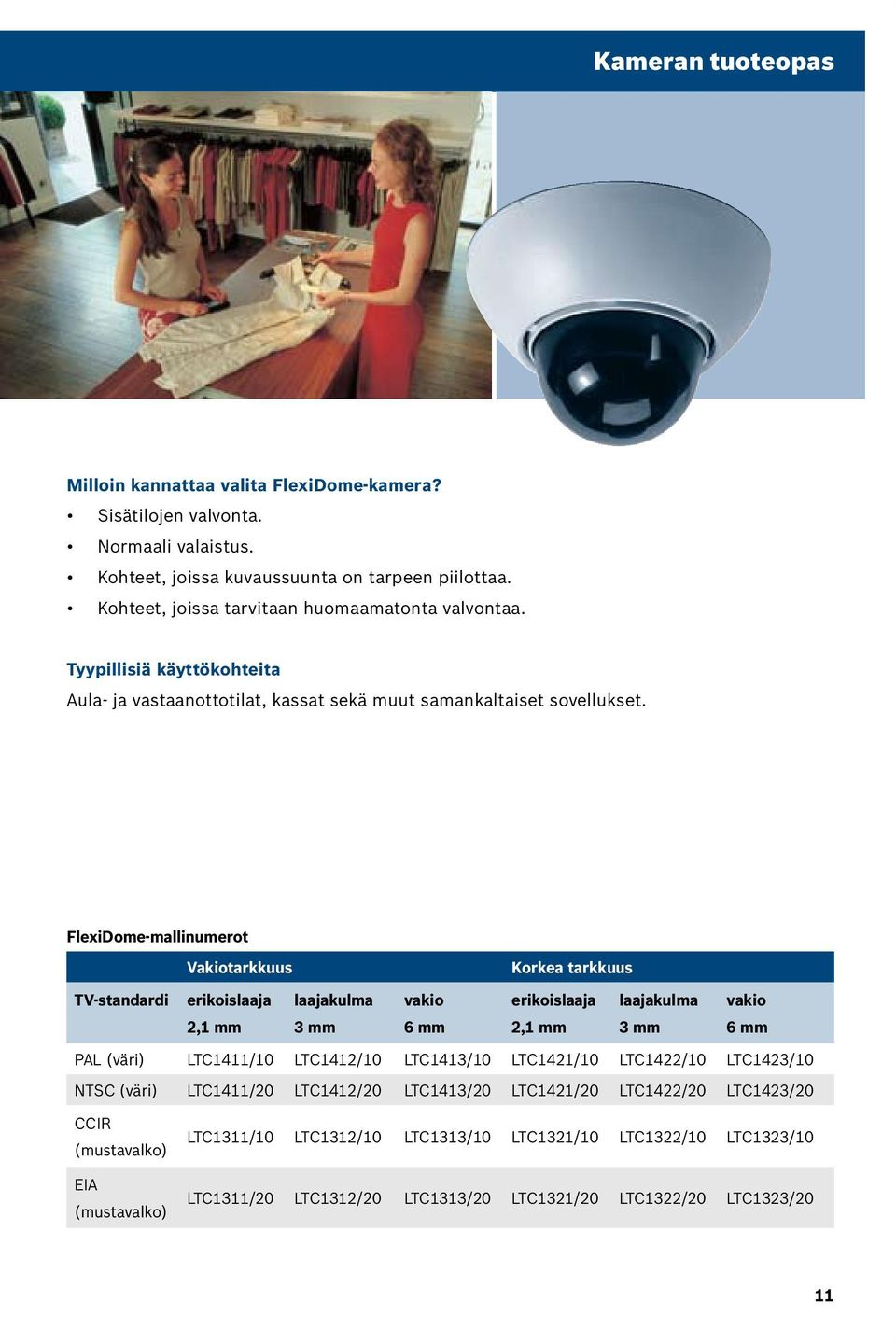

10 FlexiDome I- ja II-kamerat Pienikokoiset kiinteät kamerat tyylikkäässä kuvussa. Erinomainen kuvanlaatu ja värien luonnollinen toisto. Sävytetty suojakupu estää kameran näkymistä ja pitää valohäviön pienenä. Valinnainen kiinteä vakio- tai laajakulmaobjektiivi. Helppo kiinnittää kattoon tai seinään. FlexiDome-kameran valintaperusteet Suorituskyky FlexiDome-kamerat tuottavat erittäin terävän kuvan kaikissa valaistusoloissa. Optimaalinen kontrasti ja värien toisto saavutetaan kehittyneellä digitaalisignaalin käsittelytekniikalla (DSP), jossa on optimaalisen kontrastin varmistava taustavalokorjaus, laaja dynaaminen alue ja muita kuvanparannusominaisuuksia. Aktiivinen pelotevaikutus domekameran läsnäolo viestii aktiivisesta valvonnasta ja ehkäisee rikollista toimintaa, mutta itse kamera on piilossa sävytetyn kuvun alla. Kameran voi suunnata huomaamattomasti herkille alueille niin, etteivät mahdolliset tunkeutujat havaitse sitä. Tyylikkyys ja innovatiivisuus tyylikkään muotoilun, kehittyneen kameratekniikan ja vaivattoman asennuksen yhdistelmä varmistaa optimaalisen valvontaratkaisun moniin erilaisiin sisätilojen valvontakohteisiin. 10

11 Kameran tuoteopas Milloin kannattaa valita FlexiDome-kamera? Sisätilojen valvonta. Normaali valaistus. Kohteet, joissa kuvaussuunta on tarpeen piilottaa. Kohteet, joissa tarvitaan huomaamatonta valvontaa. Tyypillisiä käyttökohteita Aula- ja vastaanottotilat, kassat sekä muut samankaltaiset sovellukset. FlexiDome-mallinumerot Vakiotarkkuus Korkea tarkkuus TV-standardi erikoislaaja laajakulma vakio erikoislaaja laajakulma vakio 2,1 mm 3 mm 6 mm 2,1 mm 3 mm 6 mm PAL (väri) LTC1411/10 LTC1412/10 LTC1413/10 LTC1421/10 LTC1422/10 LTC1423/10 NTSC (väri) LTC1411/20 LTC1412/20 LTC1413/20 LTC1421/20 LTC1422/20 LTC1423/20 CCIR (mustavalko) EIA (mustavalko) LTC1311/10 LTC1312/10 LTC1313/10 LTC1321/10 LTC1322/10 LTC1323/10 LTC1311/20 LTC1312/20 LTC1313/20 LTC1321/20 LTC1322/20 LTC1323/20 11

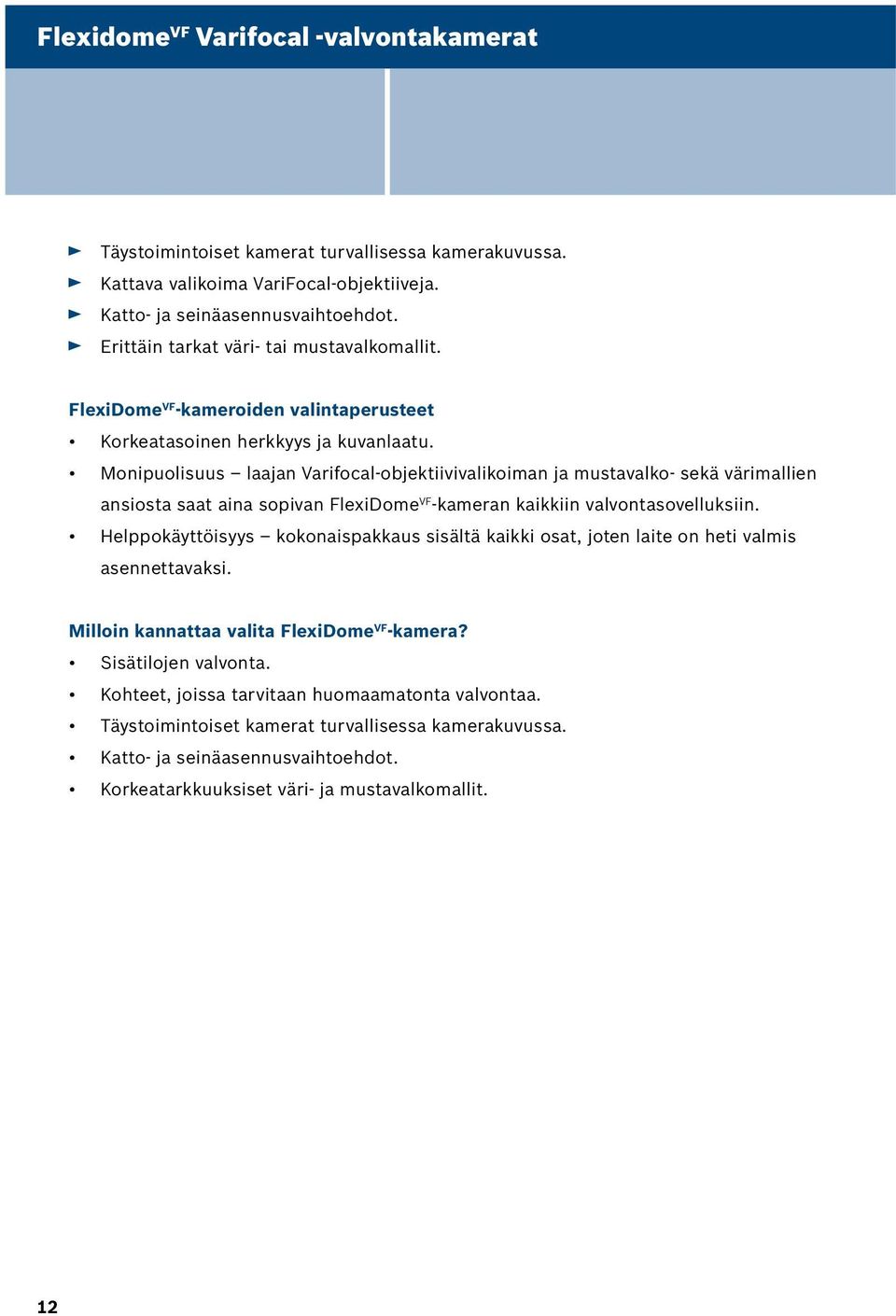

12 Flexidome VF Varifocal -valvontakamerat Täystoimintoiset kamerat turvallisessa kamerakuvussa. Kattava valikoima VariFocal-objektiiveja. Katto- ja seinäasennusvaihtoehdot. Erittäin tarkat väri- tai mustavalkomallit. FlexiDome VF -kameroiden valintaperusteet Korkeatasoinen herkkyys ja kuvanlaatu. Monipuolisuus laajan Varifocal-objektiivivalikoiman ja mustavalko- sekä värimallien ansiosta saat aina sopivan FlexiDome VF -kameran kaikkiin valvontasovelluksiin. Helppokäyttöisyys kokonaispakkaus sisältä kaikki osat, joten laite on heti valmis asennettavaksi. Milloin kannattaa valita FlexiDome VF -kamera? Sisätilojen valvonta. Kohteet, joissa tarvitaan huomaamatonta valvontaa. Täystoimintoiset kamerat turvallisessa kamerakuvussa. Katto- ja seinäasennusvaihtoehdot. Korkeatarkkuuksiset väri- ja mustavalkomallit. 12

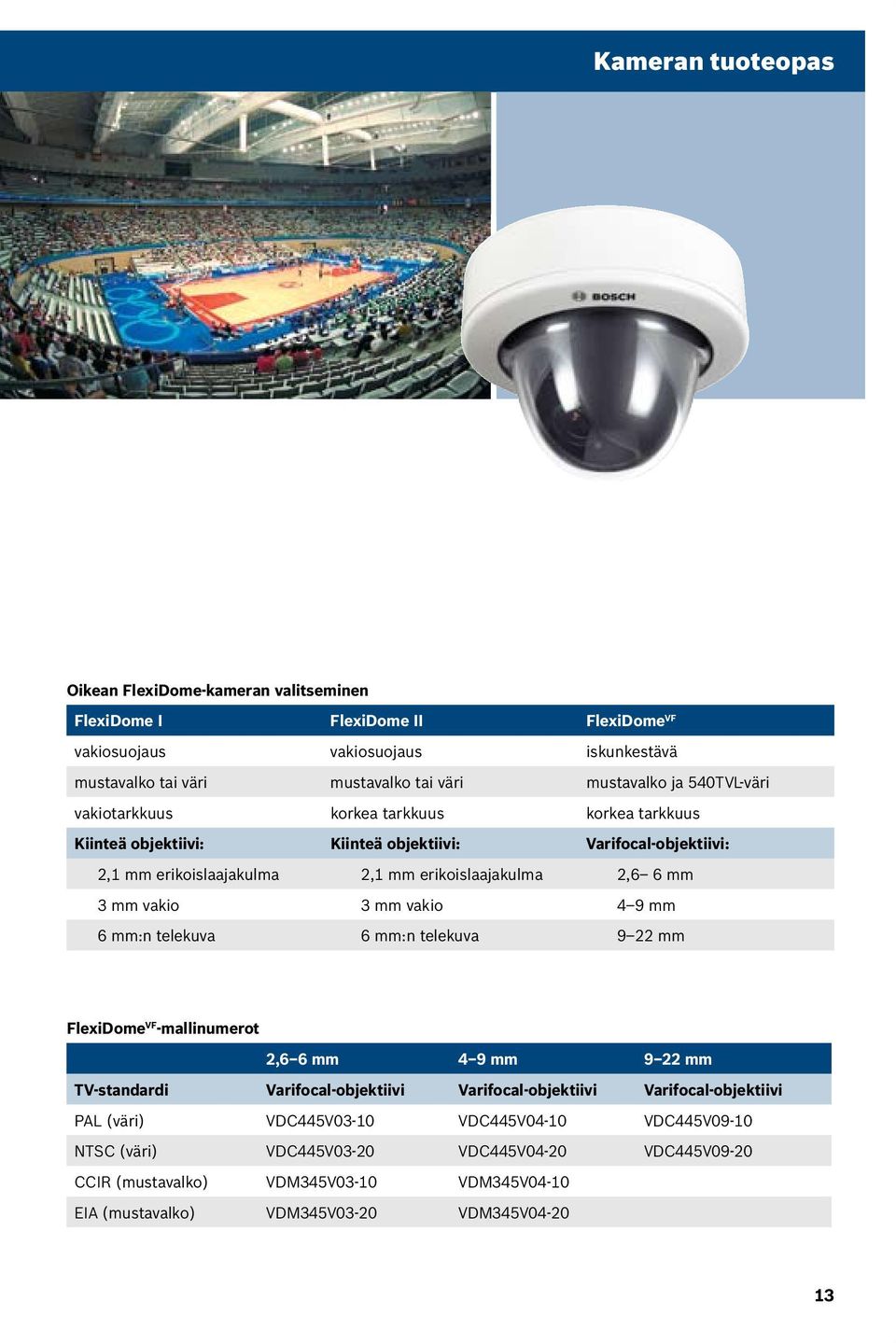

13 Kameran tuoteopas Oikean FlexiDome-kameran valitseminen FlexiDome I FlexiDome II FlexiDome VF vakiosuojaus vakiosuojaus iskunkestävä mustavalko tai väri mustavalko tai väri mustavalko ja 540TVL-väri vakiotarkkuus korkea tarkkuus korkea tarkkuus Kiinteä objektiivi: Kiinteä objektiivi: Varifocal-objektiivi: 2,1 mm erikoislaajakulma 2,1 mm erikoislaajakulma 2,6 6 mm 3 mm vakio 3 mm vakio 4 9 mm 6 mm:n telekuva 6 mm:n telekuva 9 22 mm FlexiDome VF -mallinumerot 2,6 6 mm 4 9 mm 9 22 mm TV-standardi Varifocal-objektiivi Varifocal-objektiivi Varifocal-objektiivi PAL (väri) VDC445V03-10 VDC445V04-10 VDC445V09-10 NTSC (väri) VDC445V03-20 VDC445V04-20 VDC445V09-20 CCIR (mustavalko) VDM345V03-10 VDM345V04-10 EIA (mustavalko) VDM345V03-20 VDM345V

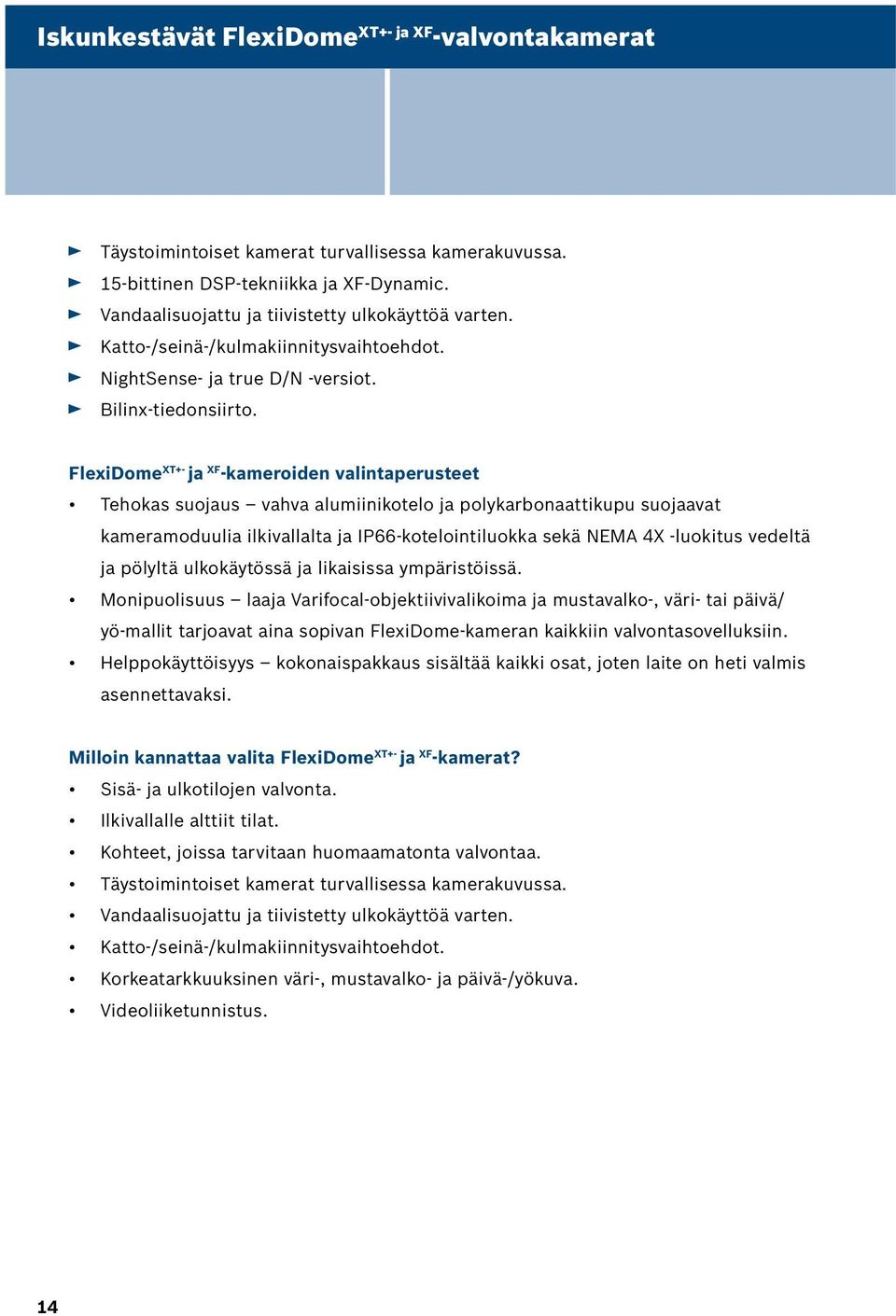

14 Iskunkestävät FlexiDome XT+- ja XF -valvontakamerat Täystoimintoiset kamerat turvallisessa kamerakuvussa. 15-bittinen DSP-tekniikka ja XF-Dynamic. Vandaalisuojattu ja tiivistetty ulkokäyttöä varten. Katto-/seinä-/kulmakiinnitysvaihtoehdot. NightSense- ja true D/N -versiot. Bilinx-tiedonsiirto. FlexiDome XT+- ja XF -kameroiden valintaperusteet Tehokas suojaus vahva alumiinikotelo ja polykarbonaattikupu suojaavat kameramoduulia ilkivallalta ja IP66-kotelointiluokka sekä NEMA 4X -luokitus vedeltä ja pölyltä ulkokäytössä ja likaisissa ympäristöissä. Monipuolisuus laaja Varifocal-objektiivivalikoima ja mustavalko-, väri- tai päivä/ yö-mallit tarjoavat aina sopivan FlexiDome-kameran kaikkiin valvontasovelluksiin. Helppokäyttöisyys kokonaispakkaus sisältää kaikki osat, joten laite on heti valmis asennettavaksi. Milloin kannattaa valita FlexiDome XT+- ja XF -kamerat? Sisä- ja ulkotilojen valvonta. Ilkivallalle alttiit tilat. Kohteet, joissa tarvitaan huomaamatonta valvontaa. Täystoimintoiset kamerat turvallisessa kamerakuvussa. Vandaalisuojattu ja tiivistetty ulkokäyttöä varten. Katto-/seinä-/kulmakiinnitysvaihtoehdot. Korkeatarkkuuksinen väri-, mustavalko- ja päivä-/yökuva. Videoliiketunnistus. 14

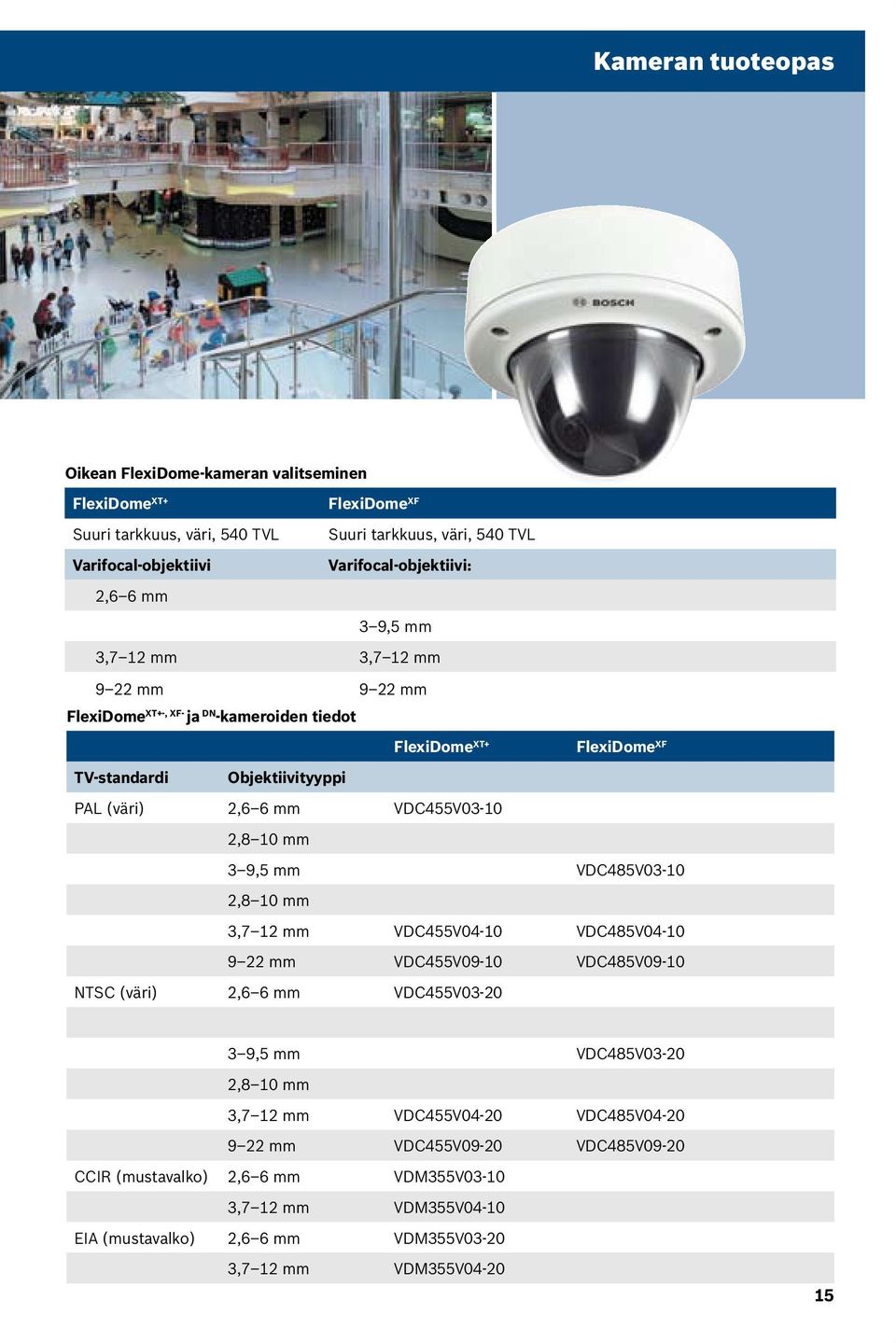

15 Kameran tuoteopas Oikean FlexiDome-kameran valitseminen FlexiDome XT+ FlexiDome XF Suuri tarkkuus, väri, 540 TVL Suuri tarkkuus, väri, 540 TVL Varifocal-objektiivi Varifocal-objektiivi: 2,6 6 mm 3 9,5 mm 3,7 12 mm 3,7 12 mm 9 22 mm 9 22 mm FlexiDome XT+-, XF- ja DN -kameroiden tiedot FlexiDome XT+ FlexiDome XF TV-standardi Objektiivityyppi PAL (väri) 2,6 6 mm VDC455V ,8 10 mm 3 9,5 mm VDC485V ,8 10 mm 3,7 12 mm VDC455V04-10 VDC485V mm VDC455V09-10 VDC485V09-10 NTSC (väri) 2,6 6 mm VDC455V ,5 mm VDC485V ,8 10 mm 3,7 12 mm VDC455V04-20 VDC485V mm VDC455V09-20 VDC485V09-20 CCIR (mustavalko) 2,6 6 mm VDM355V ,7 12 mm VDM355V04-10 EIA (mustavalko) 2,6 6 mm VDM355V ,7 12 mm VDM355V

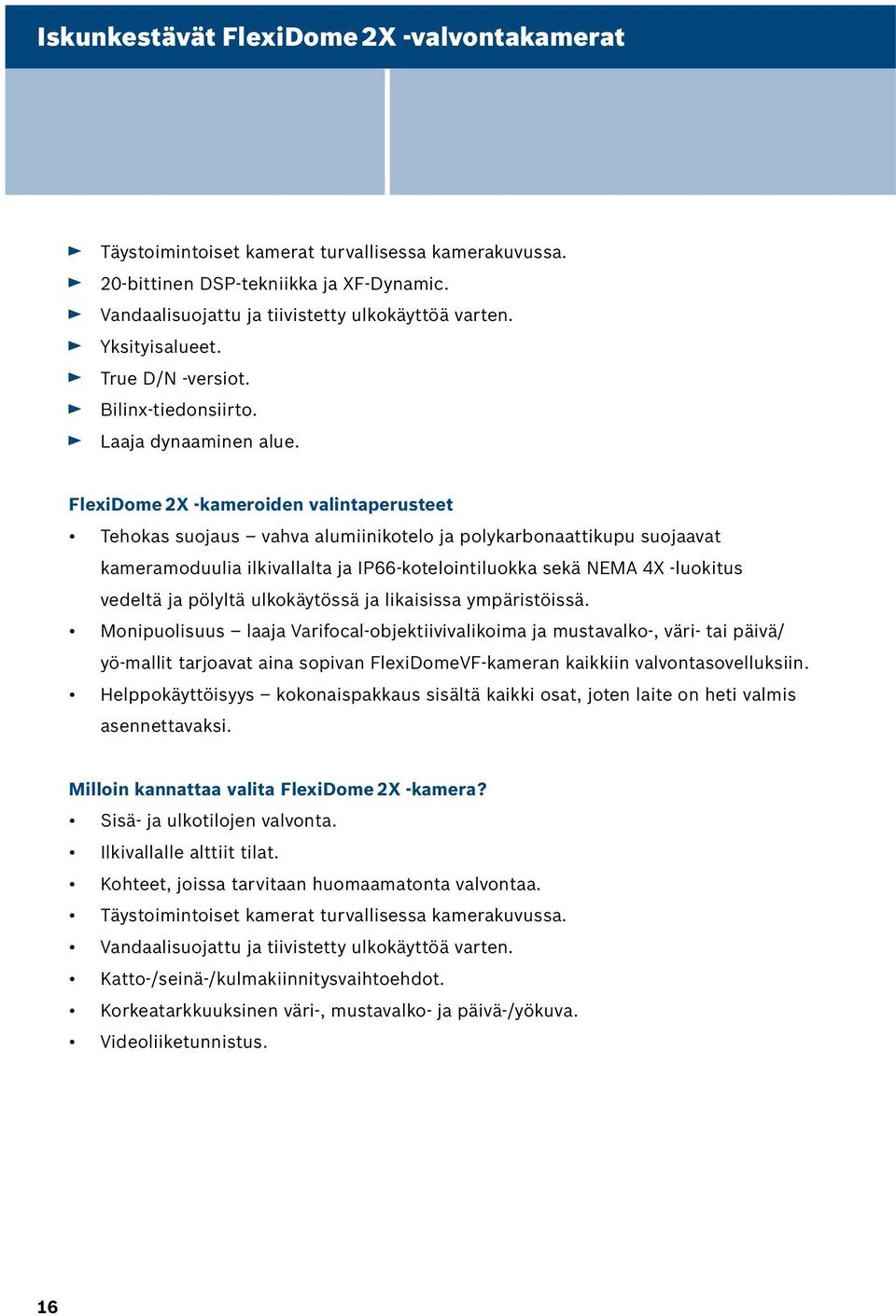

16 Iskunkestävät FlexiDome 2X -valvontakamerat Täystoimintoiset kamerat turvallisessa kamerakuvussa. 20-bittinen DSP-tekniikka ja XF-Dynamic. Vandaalisuojattu ja tiivistetty ulkokäyttöä varten. Yksityisalueet. True D/N -versiot. Bilinx-tiedonsiirto. Laaja dynaaminen alue. FlexiDome 2X -kameroiden valintaperusteet Tehokas suojaus vahva alumiinikotelo ja polykarbonaattikupu suojaavat kameramoduulia ilkivallalta ja IP66-kotelointiluokka sekä NEMA 4X -luokitus vedeltä ja pölyltä ulkokäytössä ja likaisissa ympäristöissä. Monipuolisuus laaja Varifocal-objektiivivalikoima ja mustavalko-, väri- tai päivä/ yö-mallit tarjoavat aina sopivan FlexiDomeVF-kameran kaikkiin valvontasovelluksiin. Helppokäyttöisyys kokonaispakkaus sisältä kaikki osat, joten laite on heti valmis asennettavaksi. Milloin kannattaa valita FlexiDome 2X -kamera? Sisä- ja ulkotilojen valvonta. Ilkivallalle alttiit tilat. Kohteet, joissa tarvitaan huomaamatonta valvontaa. Täystoimintoiset kamerat turvallisessa kamerakuvussa. Vandaalisuojattu ja tiivistetty ulkokäyttöä varten. Katto-/seinä-/kulmakiinnitysvaihtoehdot. Korkeatarkkuuksinen väri-, mustavalko- ja päivä-/yökuva. Videoliiketunnistus. 16

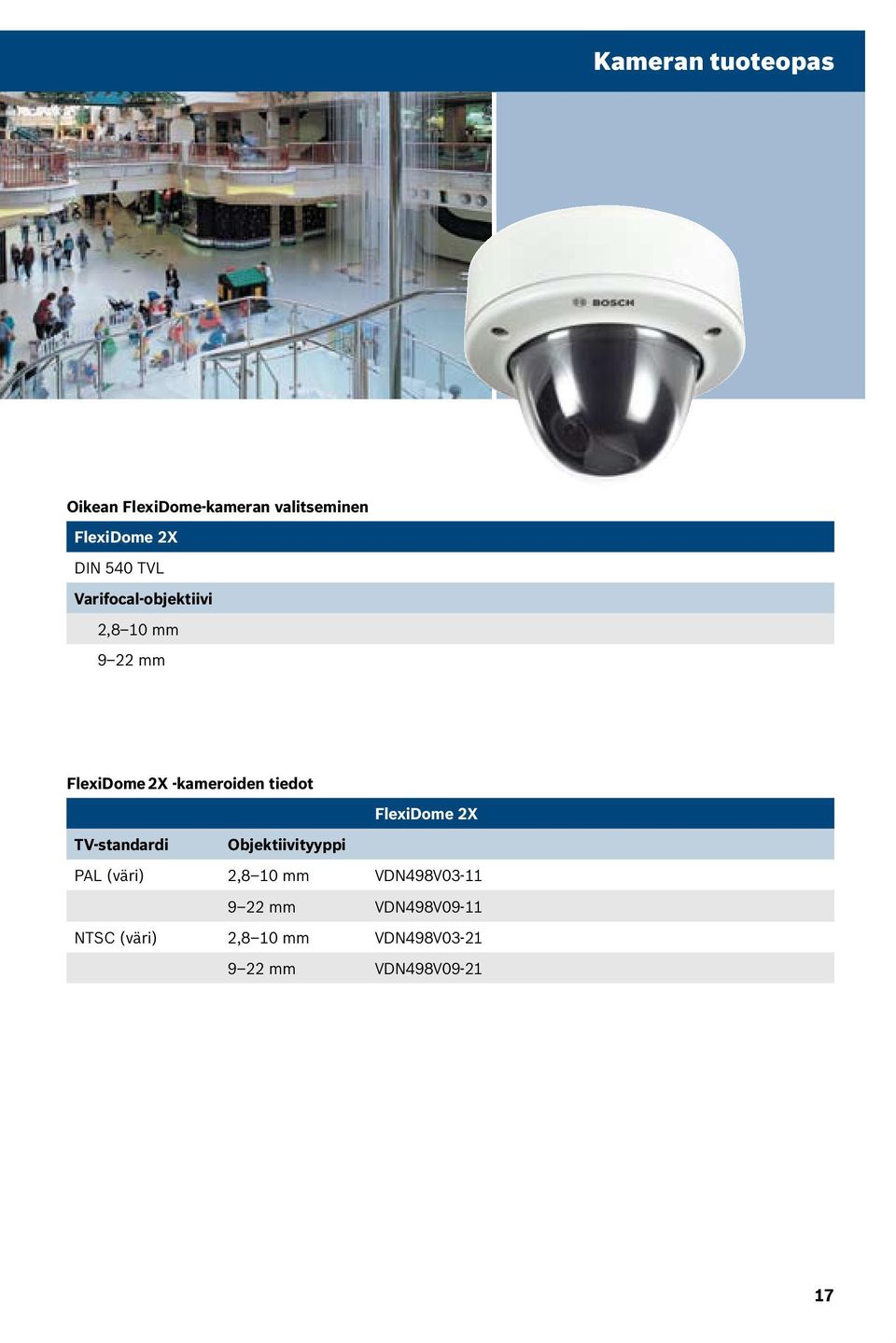

17 Kameran tuoteopas Oikean FlexiDome-kameran valitseminen FlexiDome 2X DIN 540 TVL Varifocal-objektiivi 2,8 10 mm 9 22 mm FlexiDome 2X -kameroiden tiedot FlexiDome 2X TV-standardi Objektiivityyppi PAL (väri) 2,8 10 mm VDN498V mm VDN498V09-11 NTSC (väri) 2,8 10 mm VDN498V mm VDN498V

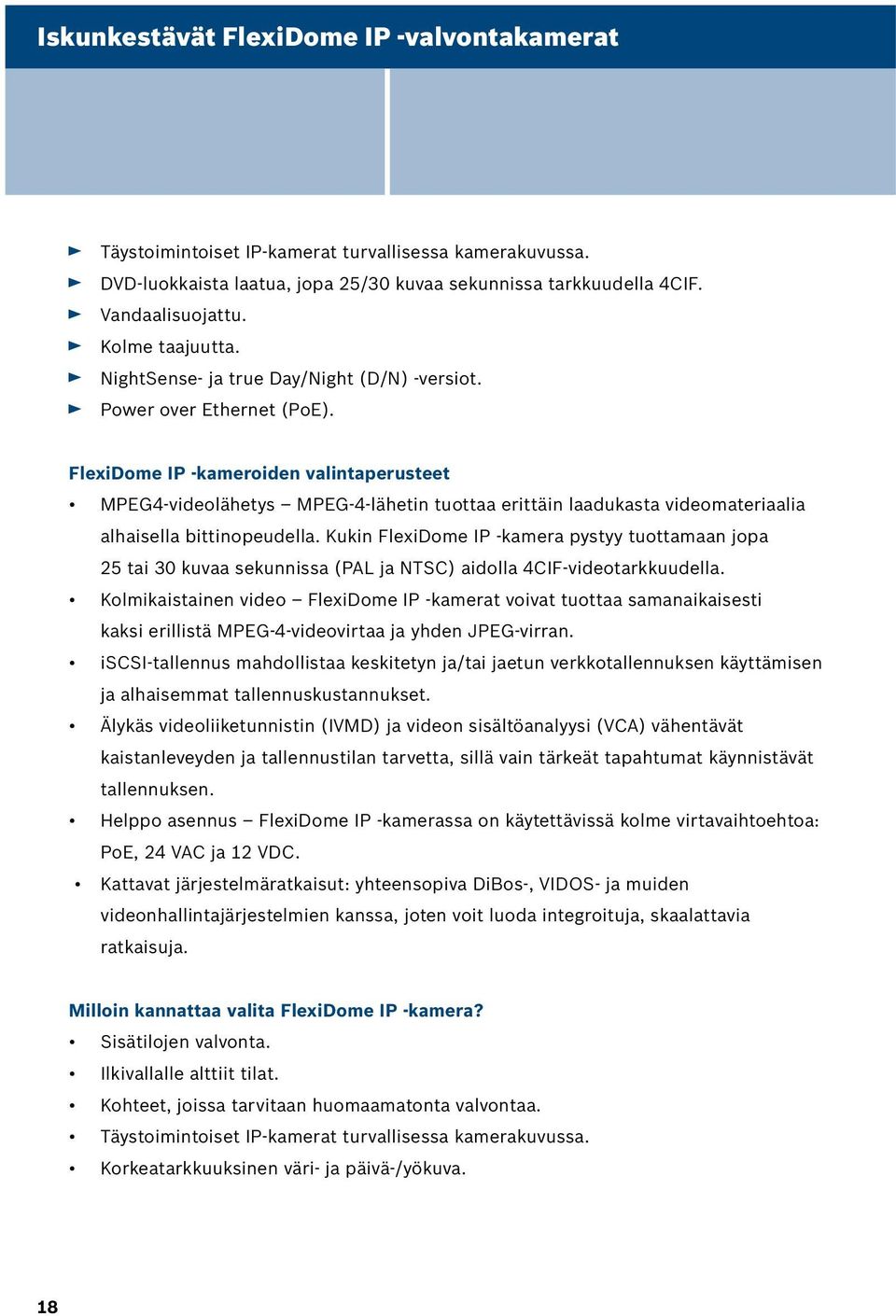

18 Iskunkestävät FlexiDome IP -valvontakamerat Täystoimintoiset IP-kamerat turvallisessa kamerakuvussa. DVD-luokkaista laatua, jopa 25/30 kuvaa sekunnissa tarkkuudella 4CIF. Vandaalisuojattu. Kolme taajuutta. NightSense- ja true Day/Night (D/N) -versiot. Power over Ethernet (PoE). FlexiDome IP -kameroiden valintaperusteet MPEG4-videolähetys MPEG-4-lähetin tuottaa erittäin laadukasta videomateriaalia alhaisella bittinopeudella. Kukin FlexiDome IP -kamera pystyy tuottamaan jopa 25 tai 30 kuvaa sekunnissa (PAL ja NTSC) aidolla 4CIF-videotarkkuudella. Kolmikaistainen video FlexiDome IP -kamerat voivat tuottaa samanaikaisesti kaksi erillistä MPEG-4-videovirtaa ja yhden JPEG-virran. iscsi-tallennus mahdollistaa keskitetyn ja/tai jaetun verkkotallennuksen käyttämisen ja alhaisemmat tallennuskustannukset. Älykäs videoliiketunnistin (IVMD) ja videon sisältöanalyysi (VCA) vähentävät kaistanleveyden ja tallennustilan tarvetta, sillä vain tärkeät tapahtumat käynnistävät tallennuksen. Helppo asennus FlexiDome IP -kamerassa on käytettävissä kolme virtavaihtoehtoa: PoE, 24 VAC ja 12 VDC. Kattavat järjestelmäratkaisut: yhteensopiva DiBos-, VIDOS- ja muiden videonhallintajärjestelmien kanssa, joten voit luoda integroituja, skaalattavia ratkaisuja. Milloin kannattaa valita FlexiDome IP -kamera? Sisätilojen valvonta. Ilkivallalle alttiit tilat. Kohteet, joissa tarvitaan huomaamatonta valvontaa. Täystoimintoiset IP-kamerat turvallisessa kamerakuvussa. Korkeatarkkuuksinen väri- ja päivä-/yökuva. 18

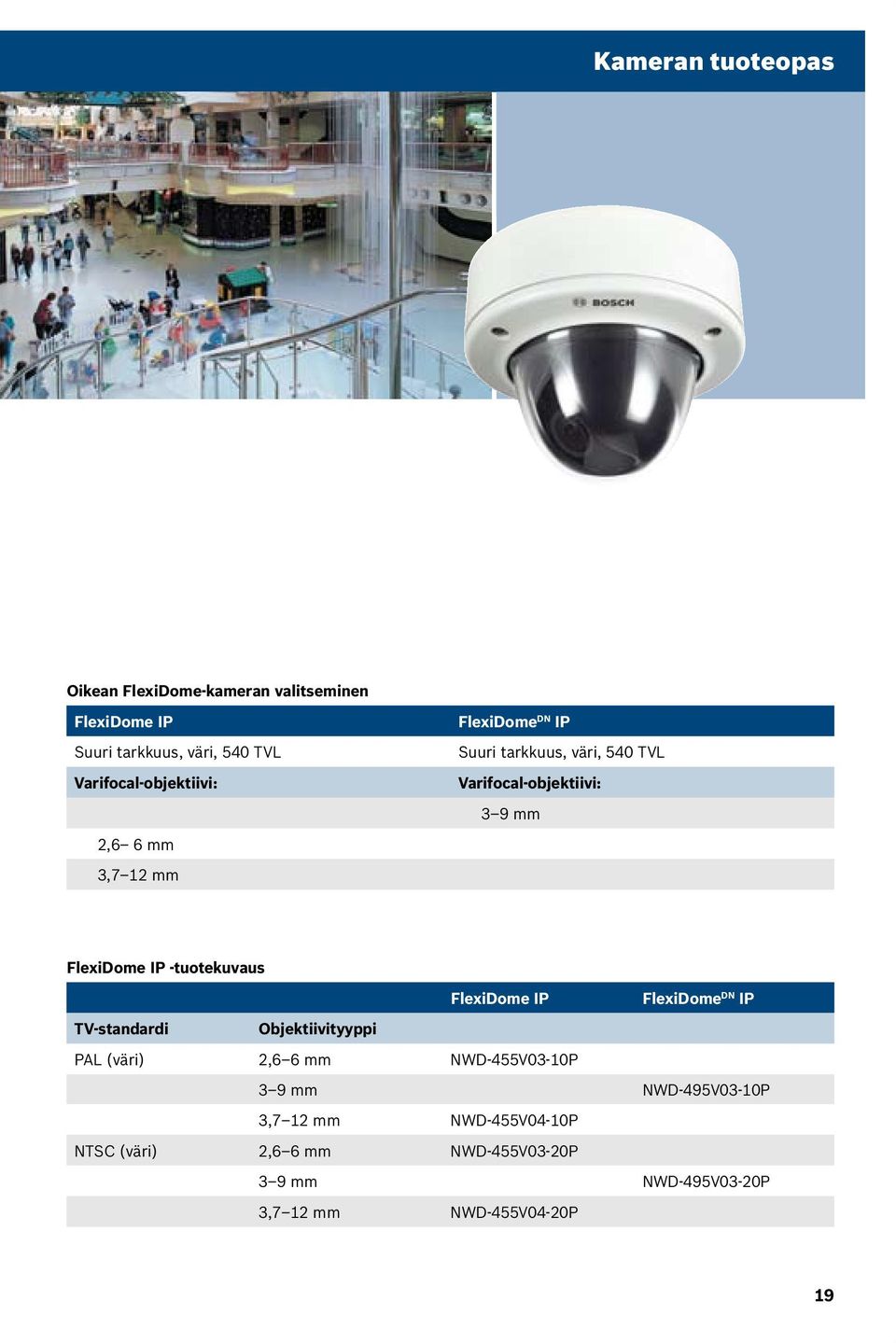

19 Kameran tuoteopas Oikean FlexiDome-kameran valitseminen FlexiDome IP Suuri tarkkuus, väri, 540 TVL Varifocal-objektiivi: 2,6 6 mm 3,7 12 mm FlexiDome DN IP Suuri tarkkuus, väri, 540 TVL Varifocal-objektiivi: 3 9 mm FlexiDome IP -tuotekuvaus FlexiDome IP FlexiDome DN IP TV-standardi Objektiivityyppi PAL (väri) 2,6 6 mm NWD-455V03-10P 3 9 mm NWD-495V03-10P 3,7 12 mm NWD-455V04-10P NTSC (väri) 2,6 6 mm NWD-455V03-20P 3 9 mm NWD-495V03-20P 3,7 12 mm NWD-455V04-20P 19

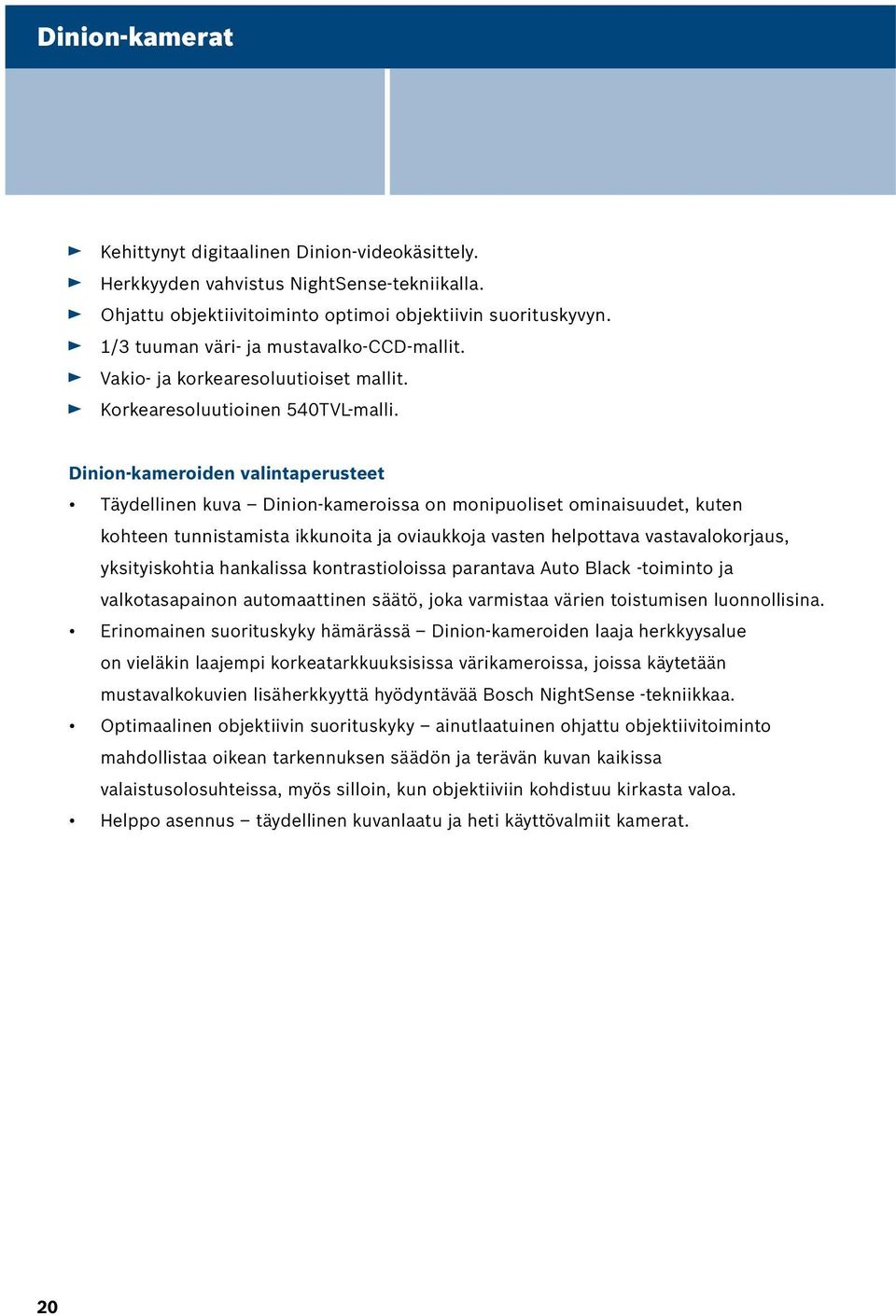

20 Dinion-kamerat Kehittynyt digitaalinen Dinion-videokäsittely. Herkkyyden vahvistus NightSense-tekniikalla. Ohjattu objektiivitoiminto optimoi objektiivin suorituskyvyn. 1/3 tuuman väri- ja mustavalko-ccd-mallit. Vakio- ja korkearesoluutioiset mallit. Korkearesoluutioinen 540TVL-malli. Dinion-kameroiden valintaperusteet Täydellinen kuva Dinion-kameroissa on monipuoliset ominaisuudet, kuten kohteen tunnistamista ikkunoita ja oviaukkoja vasten helpottava vastavalokorjaus, yksityiskohtia hankalissa kontrastioloissa parantava Auto Black -toiminto ja valkotasapainon automaattinen säätö, joka varmistaa värien toistumisen luonnollisina. Erinomainen suorituskyky hämärässä Dinion-kameroiden laaja herkkyysalue on vieläkin laajempi korkeatarkkuuksisissa värikameroissa, joissa käytetään mustavalkokuvien lisäherkkyyttä hyödyntävää Bosch NightSense -tekniikkaa. Optimaalinen objektiivin suorituskyky ainutlaatuinen ohjattu objektiivitoiminto mahdollistaa oikean tarkennuksen säädön ja terävän kuvan kaikissa valaistusolosuhteissa, myös silloin, kun objektiiviin kohdistuu kirkasta valoa. Helppo asennus täydellinen kuvanlaatu ja heti käyttövalmiit kamerat. 20

21 Kameran tuoteopas Milloin kannattaa valita Dinion-kamera? Sisä- ja ulkotilat. Kohteet, jotka edellyttävät perinteistä, korkealaatuista CCTV-kameraa. Kohteet, joissa on käytettävä erikoisobjektiiveja tai jo olemassa olevia objektiiveja. Normaali tai hämärä valaistus. Tyypillisiä käyttökohteita Kaupat ja myymälät, pysäköintialueet, teollisuus- ja liiketilat ja aitojen sekä porttien valvonta. Dinion-mallinumerot Vakiotarkkuus Korkea tarkkuus TV-standardi Matala jännite Verkkojännite Matala jännite Verkkojännite PAL (väri) LTC0435/10 LTC0435/50 LTC0455/11 LTC0455/51 NTSC (väri) LTC0435/20 LTC0435/60 LTC0455/21 LTC0455/61 CCIR (mustavalko) LTC0335/10 LTC0335/50 LTC0355/10 LTC0355/50 EIA (mustavalko) LTC0335/20 LTC0335/60 LTC0355/20 LTC0355/60 21

22 Sisä- ja ulkotilojen kamerajärjestelmät Valmiiksi kootut yksiköt, joissa mukana kamera, objektiivi, pidike ja kotelo. Perustuu Dinion-kameramallistoon. Laaja valikoima väri- ja mustavalkokameroita. Vakio- ja korkearesoluutioiset mallit. Varifocal-objektiivien avulla kuvausalueen voi valita paikan päällä. Bosch-kamerasarjojen valintaperusteet Huippulaadukkaat kamerat Helposti asennettavissa ja määritettävissä Dinion-värija mustavalkokameroissa on erinomainen kuvanlaatu. Bosch Dinion -videokäsittelysiru tuo käyttöösi monia kuvanlaatua parantavia ominaisuuksia. Helppokäyttöisyys ulkokäyttöön tarkoitetut kamerat toimitetaan valmiiksi koottuina ja testattuina. Kokonaisuus sisältää kameran, objektiivin, aurinkosuojalla varustetun kotelon ja seinäkiinnikkeen, ja se on heti valmis asennettavaksi ja liitettäväksi. Myös sisäkäyttöön tarkoitettujen kameroiden objektiivi on valmiiksi asennettu. Kokoonpano sisältää asennuskiinnikkeen, joten kamera on heti valmis asennettavaksi. Optimoidut objektiiviyhdistelmät sisä- ja ulkokäyttöön tarkoitetuissa kokoonpanoissa on Varifocal-objektiivi, joka kattaa laajakulma- ja normaalinäkymän. Nämä kamerat ovat ihanteellinen ratkaisu tavallisiin käyttökohteisiin. Ulkokäyttöön tarkoitettuun kameraan on saatavissa myös pitkän käyttöalueen Varifocal-objektiivi teleobjektiivia vaativiin käyttökohteisiin. Ulkokäyttöön tarkoitettujen kameroiden objektiiveissa on DC-iiriksen ohjaus, joka varmistaa laadukkaan toiminnan vaihtelevissa valaistusolosuhteissa. Kamerajärjestelmien mallinumerot Vakiotarkkuus Järjestelmän tyyppi TV-standardi 2,8 10 mm 2,8 12 mm 5 50 mm 2,8 10 mm Kamera sisäkäyttöön Musta/valkoinen KBC-335V28-50 KBC-355V28-50 Kamera sisäkäyttöön Väri KBC-435V28-50 KBC-455V28-50 Kamera sisäkäyttöön Päivä-/yötila Kamera ulkokäyttöön Musta/valkoinen KBP-335V28-50 KBP-335V55-50 Kamera ulkokäyttöön Väri KBP-435V28-50 KBP-435V55-50 KBP-455V28-50 Kamera ulkokäyttöön Väri (XF) KBP-485V28-50 Kamera ulkokäyttöön Päivä-/yötila 22

23 Kameran tuoteopas Milloin kannattaa valita sisä- ja ulkokäyttöön tarkoitettu kamerasarja? Asennus- ja kokoonpanokulujen minimointi. Ulkotilat ja likaiset ympäristöt (ulkokäyttöön tarkoitetut kamerapakkaukset). Kohteet, jotka edellyttävät perinteistä, korkealaatuista CCTV-kameraa. Normaali tai hämärä valaistus. Tyypillisiä käyttökohteita Teollisuuslaitokset, pysäköintitilat, tiet ja tunnelit, rakennusten ulkotilat, avoimet pysäköintialueet. Korkea tarkkuus 3,5 8 mm 2,8 12 mm 5 50 mm 7,5 75 mm 2,8 10 mm 7,5 75 mm IP KBC-440V38-50 KBC-455V28-10N KBC-498V28-50 KBP-355V28-50 KBP-355V55-50 KBP-455V55-50 KBP-485V55-50 KBP-498V28-50 KBP-498V75-50 KBP-495V28-10N KBP-495V75-10N 23

24 Huippuluokan Dinion XF -digitaalikamerat 1/3 tuuman ja 1/2 tuuman CCD-väri- ja mustavalkomallit. Erinomainen kuvanlaatu myös äärimmäisissä valaistusolosuhteissa. Suuri herkkyys ja dynaaminen alue. Sisäinen videon digitaalisignaalin käsittelytekniikka. Paljon automaattisia kuvanparannusominaisuuksia. Korkearesoluutioinen 540TVL-malli. Dinion XF -kameroiden valintaperusteet Täysi dynaaminen alue tehokkaan 15-bittisen digitaalisen videokäsittelysirun ansiosta XF tallentaa minkä tahansa kohteen koko dynaamisen alueen yhteen kuvaan vaativissakin olosuhteissa, kuten kirkas taustavalo tai samanaikaiset valoisat ja hämärät kohdat. Innovatiivinen tekniikka Dinion XF on Boschin ensimmäinen kamerasarja, jossa käytetään 15-bittistä videokäsittelyä. Tämä innovatiivinen tekniikka varmistaa yksityiskohtien terävyyden kaikissa valaistusolosuhteissa. Värit ovat kirkkaita ja värikohina on minimoitu. Erinomainen suorituskyky videokäsittelytekniikan kehittymisen ansiosta Dinion XF - kameroiden suorituskyky on ylivertainen perinteisiin, 10-bittistä tekniikkaa käyttäviin kameroihin verrattuna. 24

25 Kameran tuoteopas Milloin kannattaa valita Dinion XF -kamera? Kohteet, joissa tarvitaan optimaalista kuvanlaatua myös vaikeissa valaistusolosuhteissa. Kohteet, jotka vaativat parhaan mahdollisen valoherkkyyden ja dynaamisen alueen. Nopeasti muuttuvat olosuhteet. Kameramallit Matala jännite Verkkojännite TV-standardi 1/3" 1/2" 1/3" 1/2" PAL (väri) LTC0485/11 LTC0610/11 LTC0485/51 LTC0610/51 NTSC (väri) LTC0485/21 LTC0610/21 LTC0485/61 LTC0610/61 CCIR (mustavalko) LTC0385/10 LTC0510/10 LTC0385/50 LTC0510/50 EIA (mustavalko) LTC0385/20 LTC0510/20 LTC0385/60 LTC0510/60 25

26 Dinion 2X WDR D/N -kamerat LTC ja VDN 498 -sarjan malleissa 20-bittinen kuvankäsittelytekniikka, CCD-kenno ja laaja dynaaminen alue. 1/3 tuuman ja 1/2 tuuman CCD-mallit päivä- ja yökäyttöön. Erinomainen kuvanlaatu myös äärimmäisissä valaistusolosuhteissa. Dynaaminen käsittely ja edistynyt vastavalon korjaus. Yksityiskohtien parannus. Pimennetyt sektorit. Korkeatarkkuuksinen 540TVL. Dinion 2X -kameran valintaperusteet Koko dynaaminen alue tehokkaan 20-bittisen digitaalisen videokäsittelysirun ansiosta Dinion 2X tallentaa minkä tahansa kohteen koko dynaamisen alueen yhteen kuvaan vaativissakin olosuhteissa, kuten kirkas taustavalo tai samanaikaiset valoisat ja hämärät kohdat. Innovatiivinen tekniikka Dinion 2X on Boschin ensimmäinen kamerasarja, jossa käytetään 20-bittistä videokäsittelyä. Tämä innovatiivinen tekniikka varmistaa yksityiskohtien terävyyden kaikissa valaistusolosuhteissa. Värit ovat kirkkaita ja värikohina on minimoitu. Erinomainen suorituskyky videokäsittelytekniikan kehittymisen ansiosta Dinion 2X -kamerojen suorituskyky on ylivertainen perinteisiin, 10-bittistä tekniikkaa käyttäviin kameroihin verrattuna. 20-bittinen kuvankäsittely erittäin tarkka digitaalinen signaalinkäsittely tallentaa yksityiskohdat tarkasti ja samanaikaisesti sekä valoisissa että hämärissä kohdissa. Dinion 2X näyttää kuvassa näkyvän alueen yksityiskohdat mahdollisimman tarkasti myös kirkkaassa taustavalossa yhdistämällä 20-bittisen kuvankäsittelyn ja laajan dynaamisen alueen. 2X-Dynamic ja SmartBLC 2X-Dynamic-tekniikkaa hyödyntävä pikseli pikseliltä -analyysi takaa käyttäjälle mahdollisimman yksityiskohtaiset kuvat. Kun kytket SmartBLC:n toimintaan, kamera korjaa kuvan automaattisesti ilman monimutkaisia asetuksia ja dynaamisesta alueesta tinkimättä. 26

27 Kameran tuoteopas Milloin kannattaa valita Dinion 2X -kamera? Kohteet, joissa tarvitaan optimaalista kuvanlaatua myös vaikeissa valaistusolosuhteissa. Kohteet, jotka vaativat parhaan mahdollisen valoherkkyyden ja dynaamisen alueen. Nopeasti muuttuvat olosuhteet. Kameramallit Matala jännite Verkkojännite TV-standardi 1/3" 1/2" 1/3" 1/2" PAL (päivä/yö) LTC 0498/11 LTC 0630/11 LTC 0498/51 LTC 0630/51 NTSC (päivä/yö) LTC 0498/21 LTC 0630/21 LTC 0498/61 LTC 0630/61 27

28 Dinion IP -kamerat Edistynyt CCD-verkkovärikamera. DVD-luokkaista laatua, jopa 25/30 kuvaa sekunnissa tarkkuudella 4CIF. Tallennustilaa säästävä kolmitaajuuksinen suoratoisto: kaksitasoinen MPEG-4/H.264 ja JPEG samanaikaisesti. Power over Ethernet (IEEE 802.3af -yhteensopiva). IP-hybridikamera, jossa analoginen lähtö ja Ethernet-lähtö. Dinion IP -kameroiden valintaperusteet MPEG4-videolähetys MPEG-4-lähetin tuottaa erittäin laadukasta videomateriaalia alhaisella bittinopeudella. Kukin Dinion IP -kamera pystyy tuottamaan jopa 25 tai 30 kuvaa sekunnissa (PAL tai NTSC) aidolla 4CIF-videotarkkuudella. Kolmikaistainen video Dinion IP -kamerat voivat tuottaa samanaikaisesti kaksi erillistä MPEG-4-videovirtaa ja yhden JPEG-virran. Muissa IP-CCTV-järjestelmissä ei tavallisesti ole tätä edistyksellistä kolmitaajuusominaisuutta, jonka ansiosta käyttäjä voi säätää reaaliaikaisen kuvan katselu- ja tallennusvaatimuksia vastaamaan tietyn paikan ja yrityksen tarpeita. Helppo asennus NWC-0455-mallissa on kolme virtavaihtoehtoa: PoE, 24 VAC ja 12 VDC. Toisin kuin muissa IP-kameroissa, Dinion IP -kameran määrittämiseen ei tarvita verkkoyhteyttä, tietokoneen määritysapuohjelmia tai muita työkaluja. Ohjattu objektiivitoiminto tunnistaa automaattisesti objektiivityypin ja tarkentaa objektiivin, jolloin oikea tarkennus säilyy ympäri vuorokauden. Erikoistyökaluja tai suodattimia ei tarvita. 28

29 Kameran tuoteopas Milloin kannattaa valita Dinion IP -kamera? Verkkopohjaisen videovalvontajärjestelmän rakentaminen. Kohteet, joissa korkeatasoinen kuvanlaatu on tärkeää kaikissa olosuhteissa. Kohteet, joissa tarvitaan samanaikaista tallennusta ja reaaliaikaista videokuvan katselua. Hybridikameraa vaativat kohteet (IP + analoginen). IP-kameroiden mallinumerot TV-standardi 1/3" PAL (väri) NTSC (väri) NWC P NWC P 29

30 Dinion XF IP -kamerat päivä-/yökäyttöön Edistyksellinen päivä- ja yökäyttöön soveltuva kamera, jossa mekaanisesti kytkeytyvä IR-suodatin. 15-bittinen DSP-tekniikka ja XF-Dynamic-tekniikalla laajennettu dynaaminen alue. DVD-luokkaista laatua, jopa 25/30 kuvaa sekunnissa tarkkuudella 4CIF. Tallennustilaa säästävä kolmitaajuuksinen suoratoisto: kaksitasoinen MPEG-4/H.264 ja JPEG samanaikaisesti. Power over Ethernet (IEEE 802.3af -yhteensopiva). IP-hybridikamera, jossa analoginen lähtö ja Ethernet-lähtö. Päivä-/yökäyttöön tarkoitettujen Dinion XF IP -kameroiden valintaperusteet Innovatiivinen tekniikka NWC-0495-kamerassa on päivä-/yötila, joka parantaa yöseurantamahdollisuuksia lisäämällä IR-herkkyyttä. IR-suodatin voi vaihtaa värikuvasta mustavalkoiseen automaattisesti joko hälytystulon kautta tai havaitsemalla valaistustason. Tekniikka käsittelee huipputarkan 15-bittisen digitaalisignaalin automaattisesti ja tallentaa näin yksityiskohdat tarkasti ja samanaikaisesti sekä kuvattavan alueen valoisissa että hämärissä kohdissa. Kiinteän videoliiketunnistimen avulla voit valita enintään neljä täysin ohjelmoitavaa aluetta ja niille erilliset raja-arvot. MPEG4-videolähetys MPEG-4-lähetin tuottaa erittäin laadukasta videomateriaalia alhaisella bittinopeudella. Kukin Dinion IP -kamera pystyy tuottamaan jopa 25 tai 30 kuvaa sekunnissa (PAL tai NTSC) aidolla 4CIF-videotarkkuudella. Kolmikaistainen video Dinion IP -kamerat voivat tuottaa samanaikaisesti kaksi erillistä MPEG-4-videovirtaa ja yhden JPEG-virran. Muissa IP-CCTV-järjestelmissä ei tavallisesti ole tätä edistyksellistä kolmitaajuusominaisuutta, jonka ansiosta käyttäjä voi säätää reaaliaikaisen kuvan katselu- ja tallennusvaatimuksia vastaamaan tietyn paikan ja yrityksen tarpeita. Helppo asennus NWC-0495-mallissa on kolme virtavaihtoehtoa: PoE, 24 VAC ja 12 VDC. Toisin kuin muissa IP-kameroissa Dinion IP -kameran määrittämiseen ei tarvita verkkoyhteyttä, tietokoneen määritysapuohjelmia tai muita työkaluja. Ohjattu objektiivitoiminto tunnistaa automaattisesti objektiivityypin ja tarkentaa objektiivin, jolloin oikea tarkennus säilyy ympäri vuorokauden. Erikoistyökaluja tai suodattimia ei tarvita. 30

31 Kameran tuoteopas Milloin kannattaa valita päivä-/yökäyttöön tarkoitettu Dinion XF -IP-kamera? Nopeasti muuttuvat olosuhteet. Kohteet, joissa on siirrettävä korkealaatuista kuvaa IP-verkon kautta. Kohteet, jotka edellyttävät kuvan tallentamista tai tukevat reaaliaikaisen kuvan katselua. Kohteet, joissa tarvitaan päivä-/yökameroita. IP-kameroiden mallinumerot TV-standardi 1/3" PAL (väri) NTSC (väri) NWC P NWC P 31

32 Megapixel IP -kamerat Täysi DiBos-tuki sopii saumattomasti kaikkiin Boschin järjestelmiin. Erittäin suuri tarkkuus jopa 3 megapikseliä. Tarkkuus ja kuvanopeus valittavissa. Korkealaatuinen MJPEG-videokuva ja 21 pakkaustasoa. Power-over-Ethernet (PoE). Megapixel IP -kameran valintaperusteet DiBos-tuki Megapixel-sarjan laitteet integroituvat saumattomasti Bosch DiBos -järjestelmiin. Niillä on täysi DiBos-ohjelmistotuki. Tarkkuus jopa 3 megapikselin tarkkuuden ansiosta kameroiden kuva on erittäin tarkka ja digitaalinen panorointi/kallistus/zoomaus on tehokasta. Helppo asentaa Power over Ethernet (PoE) mahdollistaa taloudellisen asennuksen yhdellä CAT 5- tai CAT 6 -vakiokaapelilla. Monessa kohteessa riittää yksi kamera siihen, mihin aiemmin tarvittiin monta laitetta. Joustavuus 21 valinnaista MJPEG-pakkaustasoa ja säädettävä kuvanopeus sekä tarkkuus tarjoavat monipuoliset säätömahdollisuudet, joiden avulla saat optimaalisen yhdistelmän kaistanleveydelle ja/tai tallennustilan ollessa rajoitettu. 32

33 Kameran tuoteopas Milloin kannattaa valita Megapixel IP -kamera? Kohteet, joissa tarvitaan mahdollisimman suurta tarkkuutta. Kohteet, joissa useita kameroita halutaan korvata yhdellä kameralla. Kohteet, joissa tarvitaan digitaalista panorointia/kallistusta/zoomausta ja erittäin suurta tarkkuutta. Tyypillisiä käyttökohteita Aula- ja vastaanottotilat, kassat, ja suurten ihmisjoukkojen valvonta. Megapixel-kameroiden mallinumerot NWC-700 Vakio NWC-800 Vakio NWC-900 Päivä-/yötila Megapikseliä 2 3 3,1 (väri) 1,3 (mustavalko) 33

34 Vertailutaulukko Kamerat Kiinteät kamerat LTC0335 LTC0355 LTC0435 LTC0455 Kameran tyyppi Mustavalko, Mustavalko, Väri, vakiotarkkuus Väri, suuri tarkkuus vakiotarkkuus suuri tarkkuus Kennon koko 1/3" 1/3" 1/3" 1/3" Herkkyys (lukseina) 0,12 0,09 0,39 0,65 NightSense-tila 0,26 Tarkkuus (TVL) Objektiivityyppi C/CS C/CS C/CS C/CS Virtalähde /10 12 VDC, 24 VAC /10 12 VDC, 24 VAC /10 12 VDC, 24 VAC /10 12 VDC, 24 VAC / VAC / VAC / VAC / VAC Mitat 58 x 66 x x 66 x x 66 x x 66 x 122 Dinion XF Dinion 2X LTC0385 LTC0510 LTC0485 LTC0498 LTC0610 LTC0630 Kameran tyyppi Mustavalko, Mustavalko, Väri, vakio- Päivä-/yötila Väri, vakio- Päivä-/yötila suuri suuri tarkkuus tarkkuus tarkkuus tarkkuus Kennon koko 1/3" 1/2" 1/3" 1/3" 1/2" 1/2" Herkkyys (lukseina) 0,046 0,032 0,59 0,59 0,35 0,31 NightSense-tila (päivä/yö) 0,24 0,08 0,14 0,052 Tarkkuus (TVL) Objektiivityyppi C/CS C/CS C/CS C/CS C/CS C/CS Virtalähde 12 VDC, 24 VAC/230 VAC 12 VDC, 24 VAC/230 VAC 12 VDC, 24 VAC/230 VAC 34

35 Kameran tuoteopas Dinion IP -kamerat NWC-0455 NWC-0495 Kameran tyyppi Väri, suuri tarkkuus Päivä/yö, suuri tarkkuus, XF dynamic Kennon koko 1/3" 1/3" Herkkyys (lukseina) 0,65/0,26 0,59/0,08 Tarkkuus (TVL) Päivä-/yötila - Kyllä NightSense-tila Kyllä - Videostandardit MPEG4, H.264, MJPEG MPEG4, H.264, MJPEG Megapixel IP -kamerat NWC-700 NWC-800 NWC-900 Megapikseliä 2 3,1 3,1 (väri), 1,3 (mustavalko) Kennon koko (s) 1/2" 1/2" 1/2" (molemmat) Herkkyys (lukseina) 0,5 (F1,4) 1,0 (F1,4) 1,0 (väri), 0,01 (mustavalko) Tarkkuus (enintään) 1600 x x x 1530 (v) 1280 x 1024 (mv) Kuvaa/s maksimitarkkuudella Päivä-/yötila Ei Ei Kyllä Auto-iiris-vaihtoehto Kyllä Kyllä Ei Virrankulutus 4 W (enint.) 4 W (enint.) 5 W (enint.) FlexiDome I ja II LTC131x/10 LTC132x/10 LTC141x/10 LTC142x/10 Kameran tyyppi Mustavalko, Mustavalko, Väri, vakiotarkkuus Väri, suuri tarkkuus vakiotarkkuus suuri tarkkuus Kennon koko 1/4" 1/4" 1/4" 1/4" Herkkyys (lukseina) 0,5 0,5 4,5 4,5 Tarkkuus (TVL) Objektiivityyppi LTC1312: 3 mm F2,0 LTC1322: 3 mm F2,0 LTC1412: 3 mm F2,0 LTC1422: 3 mm F2,0 LTC1313: 6 mm F2,0 LTC1323: 6 mm F2,0 LTC1413: 6 mm F2,0 LTC1423: 6 mm F2,0 Virtalähde 12 VDC, 24 VAC 12 VDC, 24 VAC 12 VDC, 24 VAC 12 VDC, 24 VAC Mitat Ø 155 x 77 Ø 155 x 77 Ø 155 x 77 Ø 155 x 77 35

36 FlexiDome VF VDM345V03 VDM345V04 VDC445V03 VDC445V04 FlexiDome XT+ VDM355V03 VDM355V04 VDC455V03 VDC455V04 Vertailutaulukko Kameran tyyppi Mustavalko, Mustavalko, Väri, suuri tarkkuus Väri, suuri tarkkuus suuri tarkkuus suuri tarkkuus Kennon koko 1/3" 1/3" 1/3" 1/3" Herkkyys (lukseina) 0,2 0,26 1,0 1,3 NightSense 0,4 0,5 Tarkkuus (TVL) Objektiivityyppi 2,6 6 mm 4 9 mm 2,6 6 mm 4 9 mm Virtalähde 12 VDC, 24 VAC 12 VDC, 24 VAC 12 VDC, 24 VAC 12 VDC, 24 VAC Mitat Ø 158 x 123,5 Ø 158 x 123,5 Ø 158 x 123,5 Ø 158 x 123,5 Kameran tyyppi Mustavalko, Mustavalko, Väri, suuri tarkkuus Väri, suuri tarkkuus suuri tarkkuus suuri tarkkuus Kennon koko 1/3" 1/3" 1/3" 1/3" Herkkyys (lukseina) 0,2 0,26 1,0 1,3 NightSense 0,4 0,5 Tarkkuus (TVL) Objektiivityyppi 2,6 6 mm 3,7 12 mm 2,6 6 mm 3,7 12 mm Virtalähde 12 VDC, 24 VAC 12 VDC, 24 VAC 12 VDC, 24 VAC 12 VDC, 24 VAC Mitat Ø 158 x 130,5 Ø 158 x 130,5 Ø 158 x 130,5 Ø 158 x 130,5 36

37 FlexiDome XF VDC485V03 VDC485V04 Kameran tuoteopas Kameran tyyppi Väri, suuri tarkkuus Väri, suuri tarkkuus Kennon koko 1/3" 1/3" Herkkyys (lukseina) 0,35 0,9 NightSense 0,13 0,3 Tarkkuus (TVL) Objektiivityyppi 3 8,5 mm 3,7 12 mm Virtalähde 12 VDC, 24 VAC 12 VDC, 24 VAC Mitat Ø 158 x 130,5 Ø 158 x 130,5 FlexiDome 2X VDN498V03 VDN498V09 Kameran tyyppi DN, suuri tarkkuus DN, suuri tarkkuus Kennon koko 1/3" 1/3" Herkkyys (lukseina) 0,41 0,69 Mustavalkoinen 0,16 0,27 Tarkkuus (TVL) Objektiivityyppi 2,8 10 mm 9 22 mm Virtalähde 12 VDC, 24 VAC 12 VDC, 24 VAC Mitat Ø 158 x 130,5 Ø 158 x 130,5 FlexiDome IP NWD-455V03 NWD-455V04 NWD-495V03 Kameran tyyppi Väri, suuri tarkkuus Väri, suuri tarkkuus Väri, suuri tarkkuus Kennon koko 1/3" 1/3" 1/3" Herkkyys (lukseina) 0,44 0,58 0,32 NightSense 0,18 0,23 0,11 Tarkkuus (TVL) Objektiivityyppi 2,6 6 mm 3,7 12 mm 3 9 mm Virtalähde 12 VDC, 24 VAC ja PoE 12 VDC, 24 VAC ja PoE 12 VDC, 24 VAC ja PoE Mitat Ø 158 x 142,5 Ø 158 x 142,5 Ø 158 x 142,5 37

38 Vertailutaulukko Kamerajärjestelmät Sisäkäyttöön tarkoitetut järjestelmät KBC-335V28-50 KBC-355V28-50 KBC-435V28-50 Kamera LTC 0335/50 LTC 0355/50 LTC 0435/50 Kennon koko 1/3" 1/3" 1/3" Herkkyys (lukseina) 0,22 0,16 0,54 NightSense- tai päivä/yö-tila Tarkkuus Objektiivi 2,8 10 mm 2,8 10 mm 2,8 10 mm Virtalähde 230 VAC 230 VAC 230 VAC Mitat 58 x 66 x x 66 x x 66 x 177 Analoginen / IP Analoginen Analoginen Analoginen Ulkokäyttöön tarkoitetut järjestelmät KBP-335V28-50 KBP-335V55-50 KBP-355V28-50 KBP Kamera LTC -0335/50 LTC 0335/50 LTC 0355/50 LTC Kennon koko 1/3" 1/3" 1/3" 1/3 Herkkyys (lukseina) 0,22 0,22 0,16 0,1 NightSense- tai päivä/yö-tila Tarkkuus Objektiivi 2,8 12 mm 5 50 mm 2,8 12 mm 5 5 Virtalähde 230 VAC 230 VAC 230 VAC 230 Mitat 148 x 130 x x 130 x x 130 x Analoginen / IP Analoginen Analoginen Analoginen Ana Ulkokäyttöön tarkoitetut järjestelmät KBP-455V28-50 KBP-455V55-50 KBP-455V28-10 KBP-455V55-10 K Kamera LTC 0455/51 LTC 0455/51 LTC 0455/11 LTC 0455/11 LT Kennon koko 1/3" 1/3" 1/3" 1/3" 1/ Herkkyys (lukseina) 0,90 1,33 0,90 1,33 0, NightSense- tai päivä/yö-tila 0,36 0,53 0,36 0,53 0, Tarkkuus Objektiivi 2,8 10 mm 5 50 mm 2,8 10 mm 5 50 mm 2, Virtalähde 230 VAC 230 VAC 24 VAC 24 VAC 23 Mitat 148 x 130 x x 130 x x 130 x x 130 x Analoginen / IP Analoginen Analoginen Analoginen Analoginen A 38

39 Kameran tuoteopas KBC-440V38-50 KBC-455V28-50 KBC-498V28-50 KBC-455V28-10N LTC 0440/50 LTC 0455/51 LTC 0498/51 NWC P 1/3" 1/3" 1/3" 1/3" 1,17 0,90 0,80 0,40 0,36 0,11 0, ,5 8 mm 2,8 10 mm 2,8 12 mm 2,8 10 mm 230 VAC 230 VAC 230 VAC 24 VAC 58 x 66 x x 66 x x 66 x x 66 x 177 Analoginen Analoginen Analoginen IP -355V55-50 KBP-435V28-50 KBP-435V55-50 KBP-435V28-10 KBP-435V /50 LTC 0435/50 LTC 0435/50 LTC 0435/10 LTC 0435/10 " 1/3" 1/3" 1/3" 1/3" 6 0,54 1,72 0,54 1, mm 2,8 10 mm 5 50 mm 2,8 10 mm 5 50 mm VAC 230 VAC 230 VAC 24 VAC 24 VAC x 130 x x 130 x x 130 x x 130 x x 130 x 480 loginen Analoginen Analoginen Analoginen Analoginen BP-485V28-50 KBP-485V55-50 KBP-498V28-50 KBP-498V75-50 KBP-495V28-10N KBP-495V75-10N C 0485/51 LTC 0485/51 LTC 0498/51 LTC 0498/51 NWC P NWC P 3" 1/3" 1/3" 1/3" 1/3" 1/3" 80 1,18 0,80 0,80 0,80 0, ,48 0,11 0,11 0,11 0, mm 5 50 mm 2,8 12 mm 7,5 50 mm 2,8 12 mm 7,5 50 mm 0 VAC 230 VAC 230 VAC 230 VAC 24 VAC 24 VAC 8 x 130 x x 130 x x 130 x x 130 x x 130 x x 130 x 480 naloginen Analoginen Analoginen Analoginen IP IP 39

40 Kaksisuuntainen Bilinx-tiedonsiirtotekniikka AutoDome PTZ -kameran säätäminen ja esiasetukset. Kameran ja kuvun asetusten määrittäminen. Asetusten leikkaaminen ja liittäminen useisiin eri kameroihin etäyhteyden avulla. Hälytyssignaalien vastaanottaminen ja liiketunnistus. Pienemmät asennuskustannukset. Liitä ja käytä jokaista kameraa ei tarvitse merkitä erikseen. Olemassa olevat yhden kaapeliyhteyden asennukset on helppo päivittää. Kameran laiteohjelmiston päivittäminen. Etäohjelmointi Bilinx varmistaa käyttömukavuuden Bilinx on Boschin uusin CCTV-tekniikan innovaatio. Tämä kaksisuuntainen tietoliikenneominaisuus sisältyy Bosch Dinion -kameroiden videosignaaliin. Bilinx-tekniikalla ylläpitohenkilöt voivat tarkistaa kameran tilan, muuttaa analogisten Bosch Dinion -kameroiden asetuksia ja jopa päivittää laitteisto-ohjelmiston melkein missä tahansa videokaapelin kautta. Bilinx lyhentää huoltoon ja asennukseen kuluvaa aikaa, mahdollistaa tarkemmat asetukset ja säädöt sekä parantaa järjestelmän yleistä suorituskykyä. Lisäksi Bilinx lähettää hälytysja tilaviestit tavallisen videokaapelin välityksellä ja parantaa samalla järjestelmän suorituskykyä. Bilinx-tekniikka ei edellytä ylimääräisiä asennusvaiheita. 40

41 Kameran tuoteopas 15-bittinen tekniikka Täsmällinen ja kehittynyt videokuvan käsittelymenetelmä. 2X-Dynamic 2X-Dynamic-tekniikka hyödyntää kennon kaksoisvalotusta. Vaativissa valaistusolosuhteissa kummankin valotuksen pikseleitä yhdistellään siten, että lopputuloksena on mahdollisimman yksityiskohtainen kuva. Asetusten etämääritys Kameran asetusten määrittäminen etäällä laitteesta esimerkiksi koaksiaalikaapelin avulla. Aukko Iiriksen aukon koko. Iiriksen aukko säätelee kennoon pääsevän valon määrää. Mitä suurempi aukkoluku on, sitä vähemmän valoa pääsee kennoon. Aukkoluku Katso F-luku. Auto-iirisobjektiivi Objektiivi, joka avaa tai sulkee aukon automaattisesti riittävän valaistustason ylläpitämistä varten. Kameran direct drive (DC) -iiris-objektiivit ohjaavat aukon kokoa. Videoiiris-objektiivissa on objektiivin ohjauspiirilevy. Automaattinen vahvistuksen hallinta Elektroniikka, joka säätää signaalin vahvistusta. Automaattinen valkotasapaino Ominaisuus, jonka avulla värikamera voi säätää lähtöväriään automaattisesti luonnollisemmaksi käytetystä valaistuksesta huolimatta. C- ja CS-kiinnitys Tavallinen CCTV-objektiivin kiinnitystapa. Tavallisesti käytetään CS-kiinnitystä, jossa laipan ja kennon välinen etäisyys on 12,5 mm. Käytössä on myös vanhalla C-kiinnityksellä varustettuja objektiiveja, joissa laippaetäisyys on 17,5 mm. Niitä käytetään kameroissa, joissa on suurikokoinen kenno. Kameran takatarkennussäädön on pystyttävä käsittelemään molemmat mallit. CCD (Charged Coupled Device) -kenno CCTV-kameroissa yleisimmin käytetty puolijohdekenno. Kenno muuntaa valoenergian sähkösignaaleiksi. DC-iirisobjektiivi Katso Auto-iirisobjektiivi. Dynaaminen kohinanvaimennus (DNR) Digitaalinen videonkäsittelytekniikka, joka mittaa kuvan kohinan ja vähentää sitä asianmukaisesti. Edistynyt vastavalon korjaus (SmartBLC) Vastavalon korjaus ja painotustekijä määritetään automaattisesti. Kamera säätää ne dynaamisesti vaihtuvien valaistusolosuhteiden mukaan. 41

42 CCTV-kamerasanasto Elektroninen iiris Elektroninen iiris säätää kameran suljinnopeuden automaattisesti valaistuksen muutosten mukaan. Autoiirisobjektia ei aina tarvita lainkaan. Toiminnosta käytetään myös nimitystä AES (automaattinen elektroninen suljin). F-luku Objektiivin aukon vakiomitta eli iiriksen halkaisija jaettuna objektiivin polttovälillä. Mitä pienempi enimmäisaukko on, sitä enemmän valoa pääsee objektiivin läpi. Ominaisuudesta käytetään myös nimitystä nopea objektiivi. Footcandle Katso Herkkyys. Herkkyys Vakiovideosignaalin tuottamiseen tarvittavan valon määrän mitta. Herkkyys ilmaistaan lukseina tai footcandle-lukuna. Hidas suljinnopeus Vaihtoehto kameran herkkyyden lisäämiseen. Infrapunaherkkä päivä/yö-kamera Värikameroissa on sisäinen infrapunasuodatin, joka parantaa värien toistoa. Hämärässä valaistuksessa päivä-/yökameran värianturin edessä oleva infrapunasuodin poistetaan, jolloin kameran infrapunaherkkyys palautuu. Infrapunavalaistus Sähkömagneettinen säteily, jonka aallonpituus on pidempi kuin näkyvällä valolla. Infrapunavalaisimina voidaan käyttää asianmukaisilla suodattimilla varustettuja LED- tai infrapunalaserpohjaisia lamppuja. Mitä pidempi aallonpituus on, sitä pienempi on CCD-kennon herkkyys. IP-luokitus Kahdesta numerosta koostuvan IP-luokituksen avulla ilmaistaan elektroniikkalaitteen tai sen kotelon suojauksen tehokkuutta. Ensimmäinen numero tarkoittaa suojausta kiinteän aineksen (pölyn) sisäänpääsyä vastaan Toinen numero tarkoittaa suojausta nestemäisten aineiden sisäänpääsyä vastaan IPS Lyhenne sanoista images per second (kuvaa sekunnissa). Tämä mitta ilmaisee kuvien näyttönopeuden kuvavirrassa. Joule Yksi joule on käytetyn energian määrä metrin matkalla käytettyä yhden newtonin voimaa kohden. Kaapelikompensaatio Estää pitkistä kaapeleista johtuvien signaalihäviöiden aiheuttamaa kuvanlaadun heikentymistä. 42
