1 Air Comfort AIR TREATMENT VEKA ver C VEKA ver C Tuloilmakone» Tekniset tiedot

2 2 Tekniset tiedot Sisältö Sivu Koneen kuvaus... 3 Pikavalinta, ilmavirrat... 3 Toiminnot...4 Tekniset tiedot, mitat ja painot Koko Koko Lisätarvikkeet... 9 Ohjausjärjestelmä Curo Tuotetunnukset...13

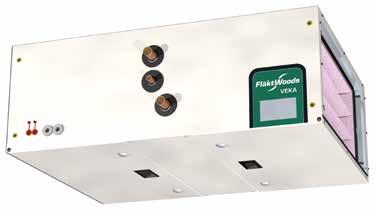

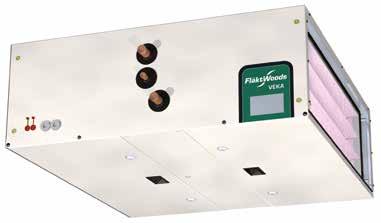

3 Tekniset tiedot 3 Kuvaus Kuvaus VEKA on rakennekorkeudeltaan matala ilmanvaihtokone ja oikea ratkaisu paikkoihin, joissa asennustilaa on rajoitetusti. VEKA-ilmanvaihtokoneita on kahta kokoa. VEKA voidaan toimittaa seuraavat komponenttiyhdistelmät yhteiseen vaippaan asennettuina: Suodatin + puhallin Suodatin + ilmanlämmitin/jäähdytin + puhallin Suodatin + ilmanlämmitin + ilmanjäähdytin + puhallin Äänenvaimennin ja sähkölämmitin asennetaan kanavaan. RAKENNE Vaippa on sinkittyä teräslevyä ja vaipan ulkopinta on maalattu valkoiseksi. Vaipassa on 25 mm:n mineraalivillaeriste. VEKA voidaan asentaa näkyviin. Pinta on sileä upotettujen kahvojen ansiosta. VEKA:n huoltoluukuissa on upotetut lukituskahvat, jotka avataan työkalulla. Sileän sisäpintansa ansiosta VEKA on hygieeninen ja helppo puhdistaa. Ulkomitat VEKA on ulkomitoiltaan pieni laite. Koneen korkeus on vain mm. Kun koneeseen sisältyy suodatin, ilmanlämmitin ja puhallin, sen pituus on vain mm. Pienten mittojensa ansiosta VEKA voidaan asentaa lähes kaikkiin tiloihin, esimerkiksi alakaton yläpuolelle. Puhallin ja lyhyt suodatin (cc = 12) Puhallin ja pitkä suodatin (cc = 13) Puhallin, lämmitys- tai jäähdytyspatteri ja pitkä suodatin (cc = 14) Asennusvaihtoehdot Tavallisesti VEKA asennetaan ripustamalla kattoon. Koneen huoltoluukut aukeavat alaspäin. Siksi koneen viereen ei tarvitse varata huoltotilaa. Toimitus sisältää ripustussilmukat asennusta varten. Jos koneessa ei ole jäähdytyspatteria, voidaan VEKA asentaa myös seinälle siten, että ilmavirran suunta on joko vaakaan tai pystyyn. KÄYTTÖKOHTEET VEKA sopii ilmanvaihdon tuloilmakoneeksi liiketiloihin, kahviloihin, huoltoasemille tai vastaaviin tiloihin. VEKA sopii myös koneeksi lämmitystä ja jäähdytystä varten. Puhallin, lämmitys- ja jäähdytyspatteri ja pitkä suodatin (cc = 15) Ilmavirta-alueet Ilmavirta, m 3 /h VEKA-20 eco design Sähkö ja säätö VEKA voidaan toimittaa varustettuna toimintavalmiilla CURO ohjauslaitteistolla. Järjestelmä voi ohjata myös ulkoista poistoilmapuhallinta. Syöttöjännite on 1x230 V. VEKA voidaan toimittaa myös ilman säätölaitteistoa. VEKA-30 eco design Ilmavirta, l/s Ekosuunnitteluasetus tulee täyttyä silloin, kun konetta käytetään ilmanvaihtoon. Sitä ei sovelleta silloin, kun konetta käytetään kiertoilmakäytössä.

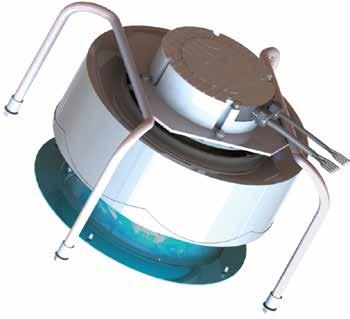

4 4 Tekniset tiedot Toiminto-osat osat LÄMMITYS- JA JÄÄHDYTYSPATTERI, VESI Lämmönsiirtimessä on kupariputket ja alumiinilamellit. Lämmityspatteri on saatavana 2 tai 3 putkirivisenä. Jäähdytyspatterissa on 4 putkiriviä ja se on varustettu ruostumattomalla kondenssialtaalla. Kondenssiliitäntä on koneen pohjassa. 1. Suodatin 2. Lämmityspatteri, vesi 3 Jäähdytyspatteri, vesi 4. Sähkö- ja säätökeskus 5. Puhaltimet Jäähdytyspatterilla varustettu kone tulee asentaa vaakasuoraan ja huoltoluukut alaspäin. Suodatin Puhaltimet VEKA toimitetaan pussisuodattimella, jota on saatavissa kahta pituutta. Suodattimen tiiviydestä huolehtii kiristysmekanismi, joka painaa suodattimen kehyksen kumitiivistettä vasten. VEKA antaa korkean suorituskyvyn ja kokonaistaloudellisuuden sekä matalan äänitason. Tehokkaissa kammiopuhaltimissa on energiaa säästävät EC-moottorit. Koneessa on mittausliitännät ilmavirran mittausta varten. Lisävarusteena on saatavissa ilmavirran näyttölaite VEKZ-27.

5 Tekniset tiedot 5 Tekniset tiedot koko 20 Puhallin EC-moottorilla 0,77 kw (0,385 kw x 2) 1000 q, m 3 /h r/min % p s, Pa q, l/s Puhallinkäyrästö Käyrästö näyttää yleiskatsauksen puhaltimen paineenkorotuksesta, ilmavirrasta ja hyötysuhteesta. Tarkemmat tiedot saadaan Acon-valintaohjelmasta. Käyrästö näyttää puhaltimen kokonaispaineenkorotuksen.

6 6 Tekniset tiedot Tekniset tiedot Koko 20 Mitta- ja painotiedot Puhallin ja lyhyt suodatin (cc = 12) 600 Puhallin, lämmitys- ja jäähdytyspatteri ja pitkä suodatin (cc = 15) inv DN 8 80 DN Paino: 50 kg Kondenssiliitäntä Ø15, L=20 Paino: 80 kg Puhallin ja pitkä suodatin (cc = 13) Kuvat esittävät vasenkätistä konetta. 600 Liitäntämitat, tulo ja lähtö M Paino: 55 kg Puhallin, lämmitys- tai jäähdytyspatteri ja pitkä suodatin (cc = 14) inv DN 8 80 DN Paino: 70 kg Kuvat esittävät vasenkätistä konetta Suodatintiedot Suodatin sähkötiedot Suodattimen koko Syöttökaapeli on varustettava ulkoisella kuormanerotuskytkimellä, joka pystyy katkaisemaan virran koko koneesta. Ympäristön lämpötila käytön aikana 0 40 C Pääsyöttö 1 x 230 V, sulake 10 A. Moottorin tiedot 0,77 kw (0,385 kw x 2) 5 A (2,5 A x 2) 1 x 230 V Sähkölämmitin 1) Teho, kw Virta, A Jännite, V x x x 400 1) Sähkölämmittimelle tarvitaan erillinen virransyöttö. Suodattimen pituus Lyhyt suodatin cc = x Pitkä suodatin, cc = 13, 14, x Mitat (mm)

7 Tekniset tiedot 7 Tekniset tiedot Koko 30 Puhallin EC-moottorilla 1,5 kw (0,75 kw x 2) q, m 3 /h r/min % p s, Pa q, l/s Puhallinkäyrästö Käyrästö näyttää yleiskatsauksen puhaltimen paineenkorotuksesta, ilmavirrasta ja hyötysuhteesta. Tarkemmat tiedot saadaan Acon-valintaohjelmasta. Käyrästö näyttää puhaltimen kokonaispaineenkorotuksen.

8 8 Tekniset tiedot Tekniset tiedot Koko 30 Mitat ja paino Puhallin ja lyhyt suodatin (cc = 12) 900 Puhallin, lämmityspatteri, jäähdytyspatteri ja pitkä suodatin (cc = 15) 508* 44 inv DN 8 80 DN * Paino: 65 kg Puhallin ja pitkä suodatin (cc = 13) Paino: 100 kg Kuvat esittävät vasenkätistä konetta. Liitäntämitat, tulo ja lähtö 1 Kondenssiliitäntä Ø15, L= M Paino: 70 kg Puhallin, lämmitys- tai jäähdytyspatteri ja pitkä suodatin (cc = 14) inv DN DN Paino: 85 kg Kuvat esittävät vasenkätistä konetta Suodatintiedot Suodatin sähkötiedot Suodattimen koko Syöttökaapeli on varustettava ulkoisella kuormanerotuskytkimellä, joka pystyy katkaisemaan virran koko koneesta. Ympäristön lämpötila käytön aikana 0 40 C Pääsyöttö 1 x 230 V, sulake 10 A. Moottorin tiedot 1,5 kw (0,75 kw x 2) 6,6 A (3,3 A x 2) 1 x 230 V Sähkölämmitin 1) Teho, kw Virta, A Jännite, V x 400 1) Sähkölämmittimelle tarvitaan erillinen virransyöttö. Suodattimen pituus Lyhyt suodatin cc = x Pitkä suodatin, cc = 13, 14, x Mitat (mm)

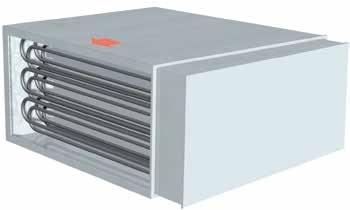

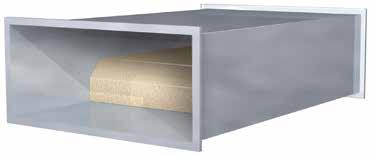

9 Tekniset tiedot 9 Lisävarusteet VEEK KANAVAAN ASENNETTAVA SÄHKÖLÄMMITIN Sähkölämmitin, VEEK, kanavaan asennettava. Vaippa on alusinkkipinnoitettua teräslevyä ja lämmitysvastukset ruostumatonta terästä, EN Sähkölämmittimen vaipassa on ilmaraolla eristetty lämpökilpi, ja se on varustettu PG-listaliitoksella. VEEK-lämmittimessä on tehonsäätövarustelu. Ilman lämpötila ei saa ylittää 40 C eikä lämmittimen käyttöympäristön lämpötila saa ylittää 30 C. Lämmitin on varustettu automaattisella ja käsin palautettavalla ylikuumenemissuojalla. Sähkölämmittimen tehovaihtoehdot ovat 9, 15 ja 21 kw VEKA-koolle 20, ja tehovaihtoehto VEKA-koolle 30 on 24 kw. Lämmittimen tulojännite on 3 x 400 V. IP-luokka 43. Lämmitin voidaan asentaa vaaka- tai pystysuoraan kanavaan kytkentärasian ollessa lämmittimen sivulla. Kytkentärasia EI saa olla ylöspäin tai alaspäin. Ilman nopeus lämmittimen otsapinnalla ei saa olla alle 1,5 m/s. Tehoa säädetään ulkoisella ohjausviestillä 0 10 V DC nk. aikasuhteutetulla säädöllä (pulssi/tauko-menetelmä). Tällöin lämpötilan säädöstä tulee erittäin tarkka. Lämmittimessä on hälytyslähtö, jossa on potentiaalivapaa kosketin, joka kytkee ylikuumenemissuojan lauetessa. Puhaltimen tulee pysähtyä hälytyksen tapahtuessa. VEEK-aa-bb-c-d-3 Koko aa Tehovaihtoehto bb Liitäntä mm Teho kw Ulkomitat mm (L x K x P) Paino kg Min. ilmavirta m 3 /s Maks. virrankulutus / 400 V AC, A x x 288 x , x x 288 x , x x 288 x , x x 288 x , VELD KANAVAAN ASENNETTAVA ÄÄNENVAIMENNIN VELD-äänenvaimentimessa on kuumasinkitystä teräslevystä valmistettu eristämätön vaippa. Sisäänrakennetuissa vaimennuslamelleissa on Cleantec-pinnoite, joka estää kuitujen tempautumisen ilmavirtaan. Kanavaliitännöissä on PG-listaliitos. Vaimennusmateriaali on mineraalivillaa, joka vaimentaa tehokkaasti matalia taajuuksia. Vaimenninta voidaan käyttää sekä tulo- että poistopuolella. VELD-aa-b-1 Koko aa Liitäntä mm Pituus mm Paino kg x x x x 1 28

10 10 Tekniset tiedot Lisävarusteet VEVA KANAVAAN ASENNETTAVA SULKUPELTI VEKZ-53 Muunto PG/laippa Suorakaiteenmuotoinen sulkupelti PG-listaliitännällä suoraan koneen tulokanavaan asennettavaksi. Sinkittyä teräslevyä. Voidaan varustaa jousipalautteisella on/off-toimilaitteella. Koko aa Liitäntä mm Pituus mm x x 120 Koko aa Liitäntä mm Pituus mm x x 100 VEKZ-51 Joustoliitin VEKZ-27 Ilmavirran näyttölaite Pa P.max.100 kpa DPG600 Made in Finland ZERO SET Lasikuitukankainen kanavaliitin kanavien joustavaan liitäntään. Koko aa Liitäntä mm Pituus mm x x 120 Manometri ilmavirran mittaukseen. Liitetään koneen mittausliitäntään. Toimitetaan erikseen. VEKZ-52 Vastalaippa Käytetään kanavan asentamiseen suoraan koneeseen. Koko aa Liitäntä mm Pituus mm x x 30

11 Tekniset tiedot 11 Sähkö- ja säätöjärjestelmä YLEISTÄ VEKA voidaan toimittaa myös toimintavalmiilla Curo-säätölaitteistolla sekä Curo Touch -ohjauspaneelilla varustettuna. Curo-säätölaitteisto on kehitetty helppokäyttöiseksi. Säätölaitteisto pystyy kommunikoimaan protokollalla Modbus RS485 tai Modbus TCP/IP. Koneen mukana tilatut toiminnot aktivoidaan ja määritetään valmiiksi tehtaalla. Jotkin toiminnot on mahdollista ottaa käyttöön asennuspaikalla. Vakiotoiminnot Tuloilman lämpötilasäätö Puhaltimen säätö (3 nopeutta) Jäätymisvahti vesipatterille Aikaohjelmat Pumppujen syöttö, maks. 2 A Tulo ulkoiselle palohälyttimelle Toiminnot, jotka voidaan ottaa käyttöön asennuspaikalla Ulkolämpötilakompensointi (ei yhdessä huonesäädön kanssa) Lisävarusteet Suodatinvahti Huonelämpötilan säätö Lisäaikakäyttö tai ilmavirran tehostus ajastimella tai läsnäolotunnistimella PUHALLINOHJAUS Puhallin voidaan asetella kolmelle nopeudelle: Pieni, keski ja suuri nopeus. Puhallinnopeutta voidaan vaihtaa aikaohjelmalla, ulkoisella ajastimella, painonapilla tai läsnäoloanturilla. LÄMPÖTILAN SÄÄTÖ Vaihtoehdot ovat: Tuloilman säätö Tuloilman lämpötilan pitäminen vakiona. Huonesäätö (lisävaruste) Poistoilman lämpötilan pitäminen vakiona tuloilman lämpötilan kaskadisäädöllä minimi- ja maksimirajan avulla. ULKOLÄMPÖTILAKOMPENSOINTI Tuloilman lämpötilan asetusarvo muuttuu ulkoilman lämpötilan mukaan. Ei yhdessä huonesäädön kanssa. LÄMMITYSPATTERIN OHJAUS Säätöviesti 0 10 V venttiilin toimilaitteelle tai sähköinen ilmanlämmitin sisäisellä tyristorilla. JÄÄTYMISSUOJA Venttiiliä säädetään niin, että veden paluulämpötila pysyy yli 15 C:ssä. Jos lämpötila laskee alle 7 C:n, kone pysähtyy ja saadaan hälytys. Koneen ollessa pysähtyneenä veden lämpötila pidetään vakiona 25 C:ssä. KIERTOPUMPUT Säätölaitteisto pystyy käynnistämään ja pysäyttämään kiertopumput lämmitystä ja jäähdytystä varten. Pumput käynnistyvät 24 tunnin välein huoltokäyttöä varten. Pumppujen yhteinen maksimivirta on 2 A. JÄÄHDYTYSPATTERIN OHJAUS Säätöviesti 0 10 V venttiilin toimilaitteelle tai käyntiin ohjaus suorahöyrystysjäähdyttimelle, DX.

12 12 Tekniset tiedot Ohjausjärjestelmä PALOSUOJAJÄRJESTELMÄ Koneen pysäyttämiseksi voidaan liittää erillinen palosuojajärjestelmä. Savunilmaisimia ja palopeltejä ei voi liittää suoraan ilmanvaihtokoneeseen, vaan silloin tarvitaan erillinen palojärjestelmä. TIEDONSIIRTO Säätölaitteisto pystyy kommunikoimaan protokollalla Modbus RS485 tai Modbus TCP/IP. SUODATINVAHTI VEKZ-88 (LISÄVARUSTE) Antaa hälytyksen, jos suodattimen painehäviö ylittää asetellun arvon. Lisäaikakäyttö tai ilmavirran tehostus, ulkoinen ajastin VEKZ-91 (lisävaruste) Ulkoinen ajastin, 0 5 tuntia. Lisäaikakäyttö tai ilmavirran tehostus, läsnäolotunnistin VEKZ-92 (lisävaruste) Toimitetaan erikseen paikan päällä asennusta varten. Kuormanerotuskytkin VEKZ A, toimitetaan erikseen koneeseen asennusta varten. Venttiili/toimilaite lämmitys-/ jäähdytyspatterille VEKZ-70 Toimitetaan erikseen paikan päällä asennusta varten.

13 Tekniset tiedot 13 Tuotetunnus Tuloilmakone VEKC-aa-b-cc-d-e-f-g-h-i-jj Sulkupelti VEVA-aa-b-1 Konekoko (aa) 20,30 Konekoko (aa) 20, 30 Liitäntäpuoli (b) 1 = oikea 2 = vasen Rungon eristys (b) 0 = ilman 1 = kanssa Koneen pituus (cc) 12 Puhallin + lyhyt suodatin (120) 1) (P = 500) 13 Puhallin + pitkä suodatin (360) (P = 750) 14 Puhallin + lämmitys tai jäähdytys + suodatin (P = 1000) 15 Puhallin + lämmitys ja jäähdytys + suodatin (P = 1) 1) Vain, kun g = 0 ja h = 0 Puhaltimet, moottori (d) 7 = koko 20, 0,77 kw 1 x 230 V 8 = koko 30, 1,5 kw 1 x 230 V Sähkö- ja säätövarustelu (e) 0 = ilman 1 = Curo-järjestelmä Curo Touch -ohjauspaneelilla Puhaltimien ohjaus (c) 1 = vakio (3 nopeutta) Vesipatteri (g) 0 = ilman 2 = 2 putkiriviä 3 = 3 putkiriviä Jäähdytyspatteri (h) 0 = ilman 4 = 4 putkiriviä 2) 2) Ei yhdessä g = 3 kanssa Suodatin (i) 0 = ilman 1 = G3, 120 mm 2 = G3, 360 mm 3 = M6, 360 mm Peltimoottori Tyyppi (a) 1 = on/off-moottori jousipalautuksella, 15 Nm, 24 V AC Sähkölämmitin Konekoko (aa) 20, 30 Teho (bb) 11 = koko 20, 9 kw 12 = koko 20, 15 kw 13 = koko 20, 21 kw 23 = koko 30, 24 kw Jännite (c) 2 = 3 x 400 V Ohjaus (d) 2 = sisältää tehonsäätövarustelun Äänenvaimennin Konekoko (aa) 20, 30 Pituus (b) 1 = lyhyt 2 = pitkä Joustoliitin Konekoko (bb) 20, 30 VEKZ-87-1 VEEK-aa-bb-c-d-3 VELD-aa-b-1 VEKZ-51-bb-1 Kieli (jj) 01 = ruotsi 02 = saksa 03 = englanti 04 = suomi 07 = ranska 11 = italia Vastalaippa Konekoko (bb) 20, 30 VEKZ-52-bb-1

14 14 Tekniset tiedot Tuotetunnus Sovitin PG/laippa Konekoko (bb) 20, 30 Varasuodatin Tyyppi (b) 1 = koko 20, G3 (EU 3), 120 mm 2 = koko 20, G3 (EU 3), 360 mm 4 = koko 20, F6 (EU 6), 360 mm 5 = koko 30, G3 (EU 3), 120 mm 6 = koko 30, G3 (EU 3), 360 mm 8 = koko 30, F6 (EU 6), 360 mm Ilmavirran näyttölaite Lämpötilan säätö 3) VEKZ-53-bb-1 VEKZ-54-b VEKZ-27-2 VEKZ-61-b Tyyppi (b) 3 = Huoneilman säätö 4 = Tuloilman säätö ulkolämpötilakompensoinnilla (ei yhdessä huoneilman säädön kanssa) 3) Tuloilman säätö on vakio, eikä sitä tarvitse valita erikseen. Lisäaikakäyttö tai ilmavirran tehostus, ulkoinen ajastin VEKZ-91-1 Lisäaikakäyttö tai ilmavirran tehostus, läsnäolotunnistin VEKZ-92-1 Ohjauspaneelin jatkokaapeli VEKZ Venttiili/toimilaite lämmitys- /jäähdytyspatterille Toimitussisältö (b) 1 = Vain toimilaite 2 = Venttiili ja toimilaite 3 = Vain venttiili Venttiilin tyyppi (c) 0 = Ilman (b = 1) 2 = 2-tie 3 = 3-tie Sijoitus (d) 1 = Lämmitys 2 = Jäähdytys kvs-arvo (eee) 002 = 0, = 1,0 004 = 0, = 1,6 006 = 0, = 2,5 Kuormanerotuskytkin Koko (bbb) 016 = 16 A Suodatinvahti VEKZ-70-b-c-d-eee VEKZ-89-bbb VEKZ-88-1 Pituus (bb) 10 = 10 m

15

16 FWG-VEKA ver C Tekniset tiedot-fi FI Copyright 2017 Fläkt Woods Group We bring better air to life VEKA ver C 9963FI Yli sadan vuoden ajan innovaatioita ja asiantuntemusta asiakkaidensa kanssa jakanut Fläkt Woods on maailman johtava ilmankäsittelytuotteiden ja -ratkaisujen toimittaja. Olemme erikoistuneet erilaisten ilman siirtämiseen, käsittelyyn, jakamiseen ja hallintaan tarkoitettujen tuotteiden ja ratkaisujen suunnitteluun ja valmistukseen keskittyen kahteen keskeiseen asiaan rakennusten ilmanvaihtoon sekä paloturvallisuuteen. Toimimme 65 maassa, ja siksi voimme tarjota asiakkaillemme ainutlaatuista paikallisosaamista ja kansainvälistä asiantuntemusta kullakin markkina-alueella. Tuotemerkkimme, kuten RegAsorp, eq, eq Prime, JM Aerofoil, Econet, Veloduct, Optivent, Optimix, Econovent ja Cleanvent, ovat tunnettuja kaikkialla maailmassa, ja asiakkaamme luottavat niiden tarjoamiin korkealaatuisiin ja energiatehokkaisiin ratkaisuihin.» Lue lisää tuotevalikoimastamme ja etsi lähin myyntiedustaja osoitteessa
