1 Reflex- mikrokuplien- ja lietteenerotin

2 Reflex tunnettu osaamisestaan ja luotettavuudestaan Reflex-merkki tunnetaan monissa maailman maissa läitys- ja juomavesijärjestelmiin tarkoitetuista kalvopainepaisunta-astioistaan. Yrityksee koko nimi on Reflex Winkelmann GmbH + Co. KG, ja sen kotipaikka on Saksan Westfalenin alueella sijaitsevassa Ahlenissa. Tuotevalikoimaae kuuluu Reflexin lisäksi muitakin maineikkaita tuotelinjoja: kompressori- ja pumppuohjatut paineenpitoasemat, kaasunpoisto- ja jälkitäyttöjärjestelmät sekä lämpimän veden puskurisäiliöt ja levyläönsiirtimet. Tuotteet valmistetaan Ahlenissa ja Puolan Wabrzeznossa, ja tuotannossa käytettävät huippumodernit valmistustavat takaavat vakaan laadun. Vuodesta 1989 olee olleet itsenäinen osa Winkelmannryhmää, johon kuuluu muitakin auto- ja läitysalan tuotteita valmistavia ja markkinoivia yrityksiä. Winkelmann-ryhmän palveluksessa on yhteensä yli 2500 työntekijää, ja sillä on yli 100 vuoden kokemus alalta. Korkeiden laatuvaatimusten, hyvän hinta-laatusuhteen ja kokeneen konttori- ja kenttähenkilöstön antaman osaavan avun ansiosta Reflex on pystynyt laajentumaan jatkuvasti ja vahvistamaan markkina-asemiaan Euroopassa. Paineenpitojärjestelmät Lisäsyöttö- ja kaasunpoistojärjestelmät Läönsiirtojärjestelmät 2

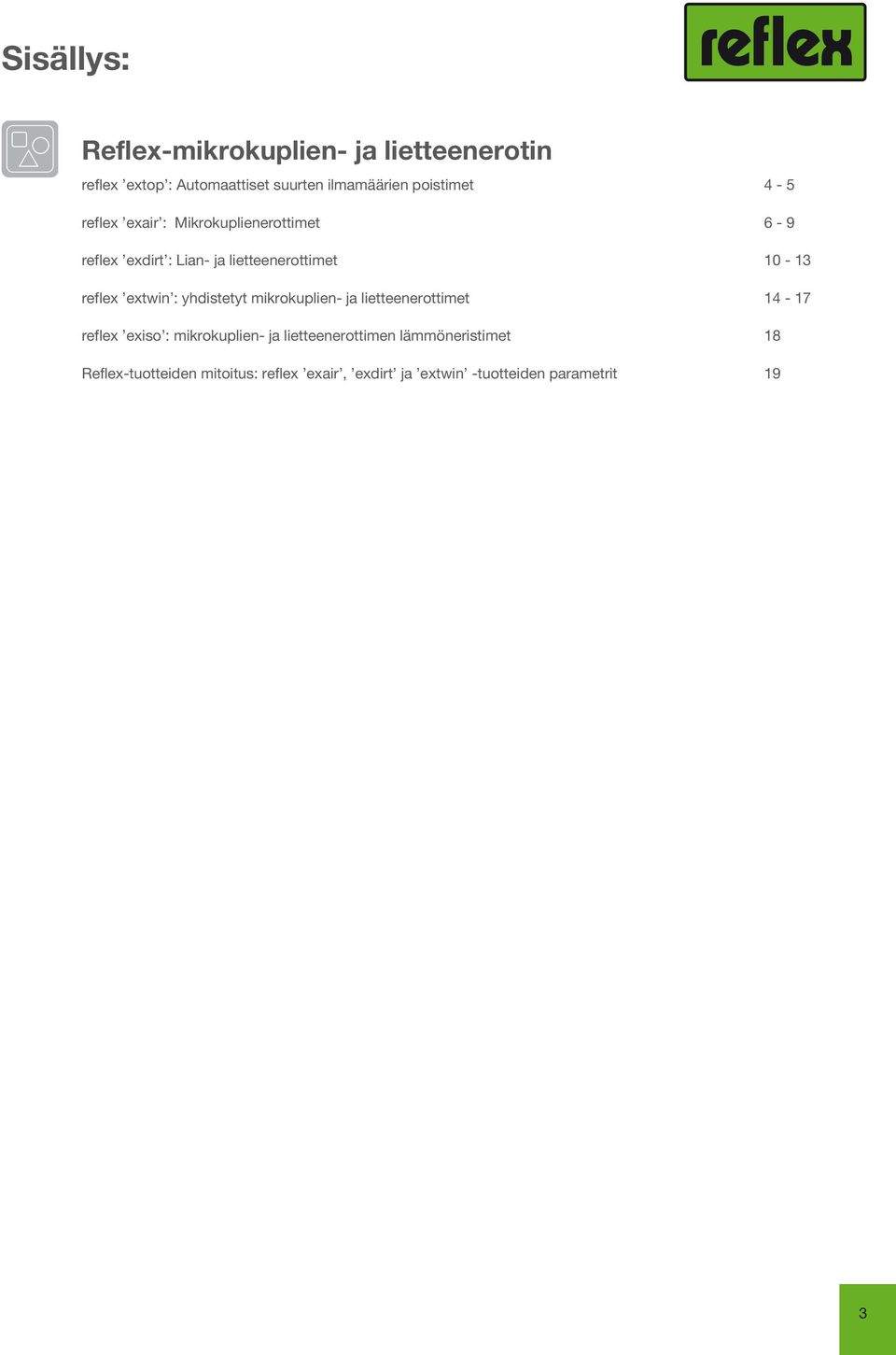

3 Sisällys: Reflex-mikrokuplien- ja lietteenerotin reflex extop : Automaattiset suurten ilmamäärien poistimet 4-5 reflex exair : Mikrokuplienerottimet 6-9 reflex exdirt : Lian- ja lietteenerottimet reflex extwin : yhdistetyt mikrokuplien- ja lietteenerottimet reflex exiso : mikrokuplien- ja lietteenerottimen läöneristimet 18 Reflex-tuotteiden mitoitus: reflex exair, exdirt ja extwin -tuotteiden parametrit 19 3

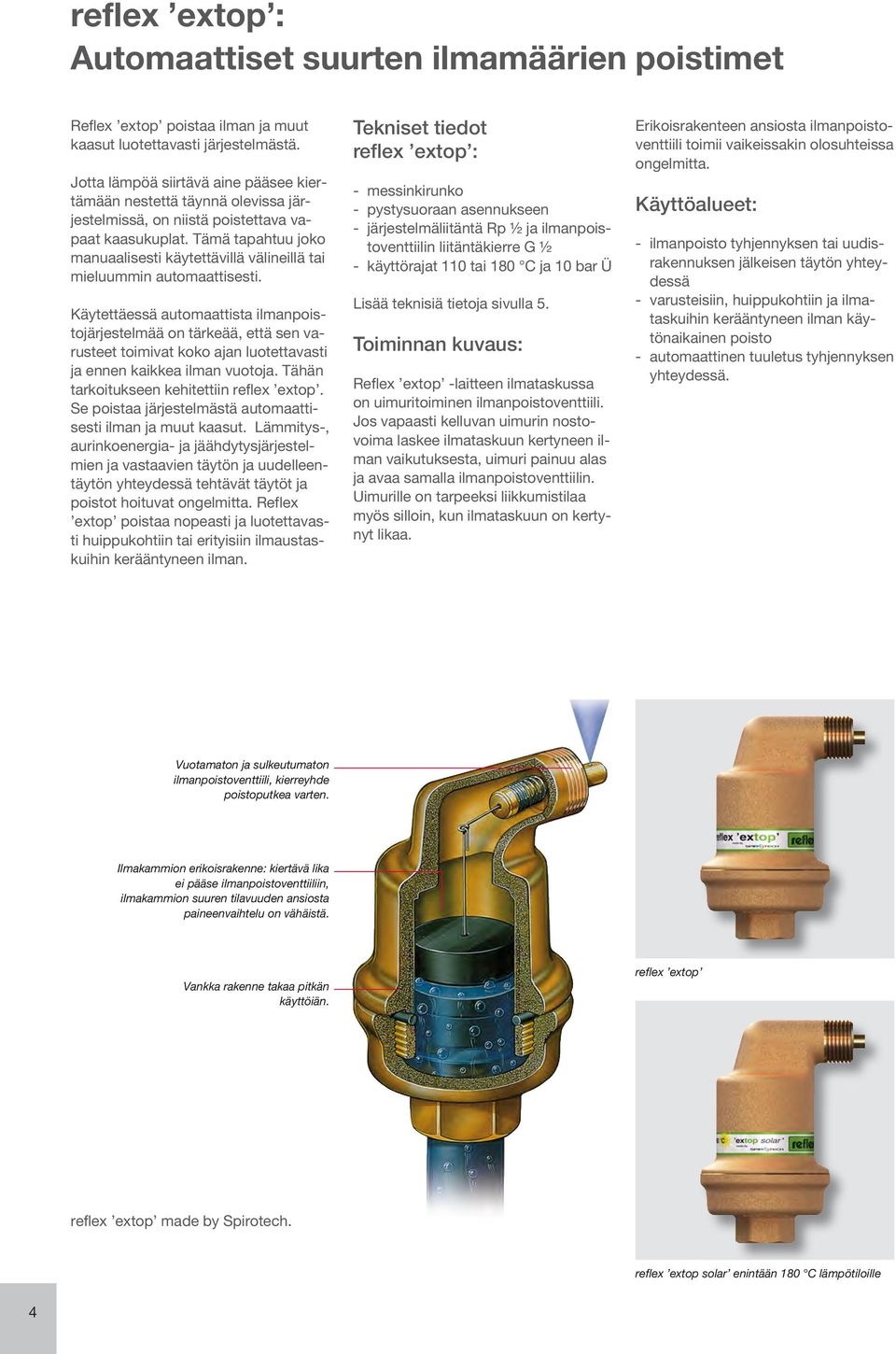

4 reflex extop : Automaattiset suurten ilmamäärien poistimet Reflex extop poistaa ilman ja muut kaasut luotettavasti järjestelmästä. Jotta lämpöä siirtävä aine pääsee kiertämään nestettä täynnä olevissa järjestelmissä, on niistä poistettava vapaat kaasukuplat. Tämä tapahtuu joko manuaalisesti käytettävillä välineillä tai mieluuin automaattisesti. Käytettäessä automaattista ilmanpoistojärjestelmää on tärkeää, että sen varusteet toimivat koko ajan luotettavasti ja ennen kaikkea ilman vuotoja. Tähän tarkoitukseen kehitettiin reflex extop. Se poistaa järjestelmästä automaattisesti ilman ja muut kaasut. Läitys-, aurinkoenergia- ja jäähdytysjärjestelmien ja vastaavien täytön ja uudelleentäytön yhteydessä tehtävät täytöt ja poistot hoituvat ongelmitta. Reflex extop poistaa nopeasti ja luotettavasti huippukohtiin tai erityisiin ilmaustaskuihin kerääntyneen ilman. Tekniset tiedot reflex extop : - messinkirunko - pystysuoraan asennukseen - järjestelmäliitäntä Rp ½ ja ilmanpoistoventtiilin liitäntäkierre G ½ - käyttörajat 110 tai 180 C ja 10 bar Ü Lisää teknisiä tietoja sivulla 5. Toiminnan kuvaus: Reflex extop -laitteen ilmataskussa on uimuritoiminen ilmanpoistoventtiili. Jos vapaasti kelluvan uimurin nostovoima laskee ilmataskuun kertyneen ilman vaikutuksesta, uimuri painuu alas ja avaa samalla ilmanpoistoventtiilin. Uimurille on tarpeeksi liikkumistilaa myös silloin, kun ilmataskuun on kertynyt likaa. Erikoisrakenteen ansiosta ilmanpoistoventtiili toimii vaikeissakin olosuhteissa ongelmitta. Käyttöalueet: - ilmanpoisto tyhjennyksen tai uudisrakennuksen jälkeisen täytön yhteydessä - varusteisiin, huippukohtiin ja ilmataskuihin kerääntyneen ilman käytönaikainen poisto - automaattinen tuuletus tyhjennyksen yhteydessä. Vuotamaton ja sulkeutumaton ilmanpoistoventtiili, kierreyhde poistoputkea varten. Ilmakaion erikoisrakenne: kiertävä lika ei pääse ilmanpoistoventtiiliin, ilmakaion suuren tilavuuden ansiosta paineenvaihtelu on vähäistä. Vankka rakenne takaa pitkän käyttöiän. reflex extop reflex extop made by Spirotech. reflex extop solar enintään 180 C lämpötiloille 4

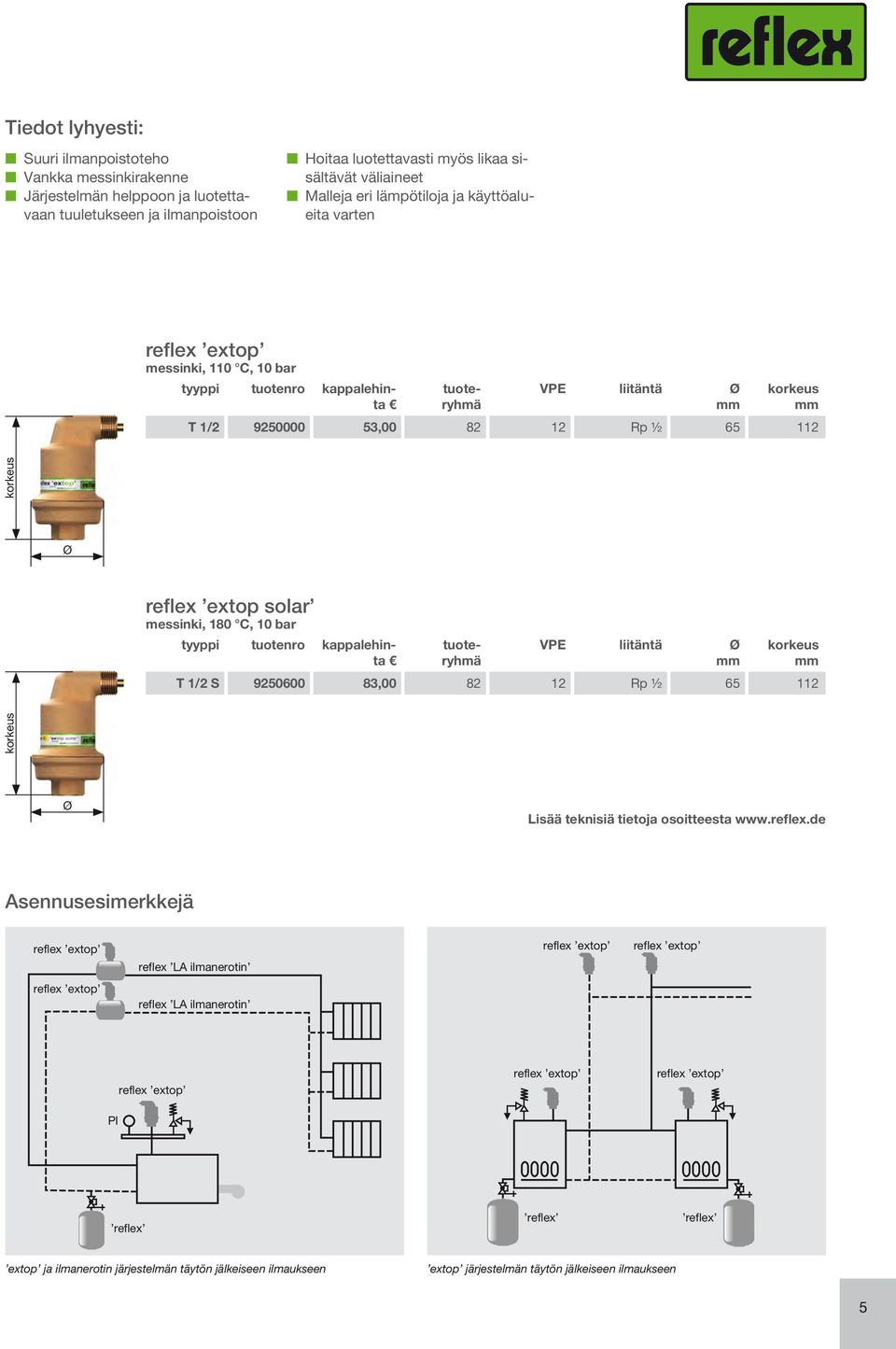

5 Tiedot lyhyesti: Suuri ilmanpoistoteho Vankka messinkirakenne Järjestelmän helppoon ja luotettavaan tuuletukseen ja ilmanpoistoon Hoitaa luotettavasti myös likaa sisältävät väliaineet Malleja eri lämpötiloja ja käyttöalueita varten reflex extop messinki, 110 C, 10 bar VPE liitäntä T 1/ , Rp ½ reflex extop solar messinki, 180 C, 10 bar VPE liitäntä T 1/2 S , Rp ½ Lisää teknisiä tietoja osoitteesta Asennusesimerkkejä reflex extop reflex LA ilmanerotin reflex extop reflex extop reflex extop reflex LA ilmanerotin reflex extop reflex extop reflex extop PI reflex reflex reflex extop ja ilmanerotin järjestelmän täytön jälkeiseen ilmaukseen extop järjestelmän täytön jälkeiseen ilmaukseen 5

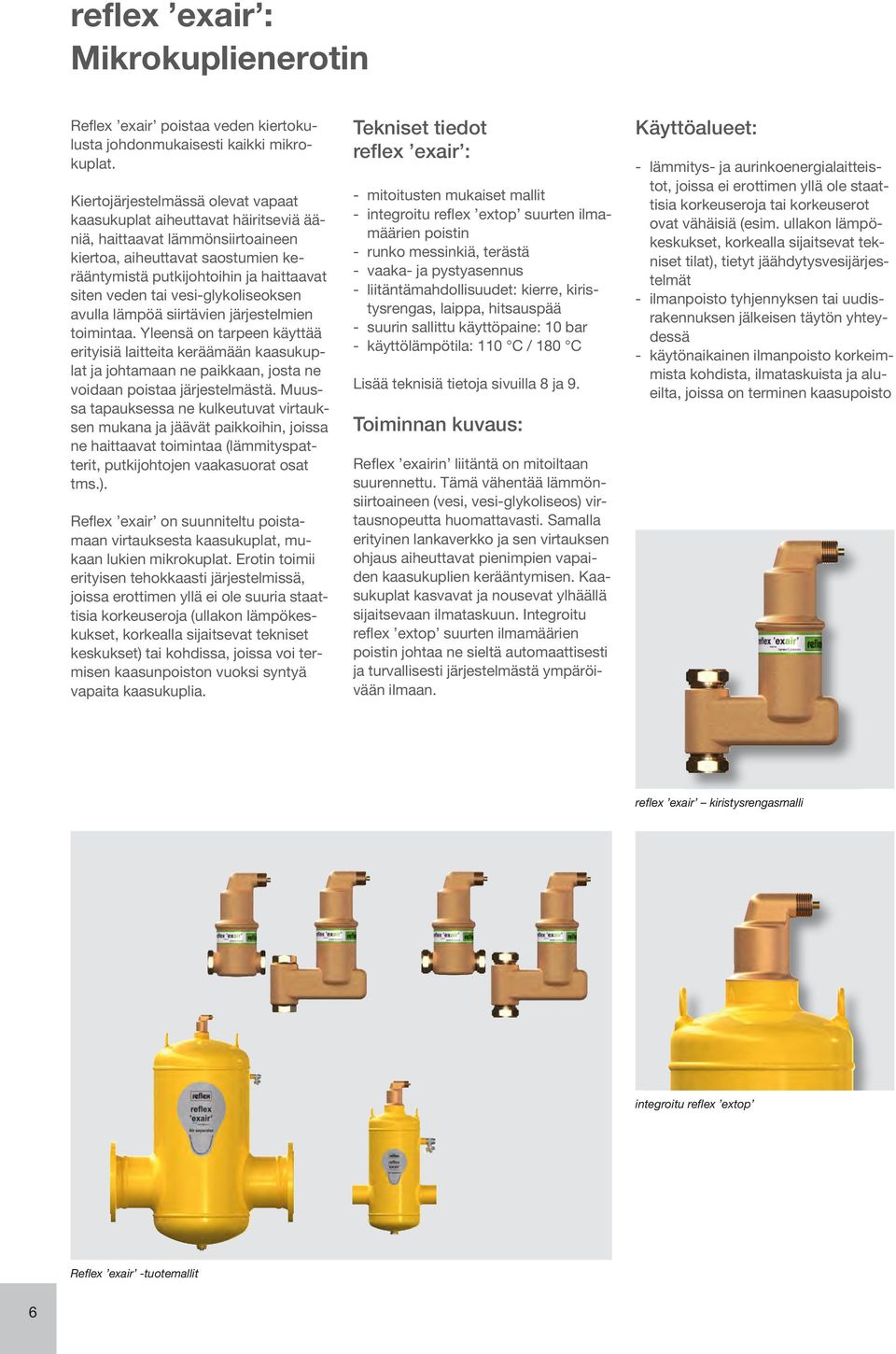

6 reflex exair : Mikrokuplienerotin Reflex exair poistaa veden kiertokulusta johdonmukaisesti kaikki mikrokuplat. Kiertojärjestelmässä olevat vapaat kaasukuplat aiheuttavat häiritseviä ääniä, haittaavat läönsiirtoaineen kiertoa, aiheuttavat saostumien kerääntymistä putkijohtoihin ja haittaavat siten veden tai vesi-glykoliseoksen avulla lämpöä siirtävien järjestelmien toimintaa. Yleensä on tarpeen käyttää erityisiä laitteita keräämään kaasukuplat ja johtamaan ne paikkaan, josta ne voidaan poistaa järjestelmästä. Muussa tapauksessa ne kulkeutuvat virtauksen mukana ja jäävät paikkoihin, joissa ne haittaavat toimintaa (läityspatterit, putkijohtojen vaakasuorat osat tms.). Reflex exair on suunniteltu poistamaan virtauksesta kaasukuplat, mukaan lukien mikrokuplat. Erotin toimii erityisen tehokkaasti järjestelmissä, joissa erottimen yllä ei ole suuria staattisia eroja (ullakon lämpökeskukset, korkealla sijaitsevat tekniset keskukset) tai kohdissa, joissa voi termisen kaasunpoiston vuoksi syntyä vapaita kaasukuplia. Tekniset tiedot reflex exair : - mitoitusten mukaiset mallit - integroitu reflex extop suurten ilmamäärien poistin - runko messinkiä, terästä - vaaka- ja pystyasennus - liitäntämahdollisuudet: kierre, kiristysrengas, laippa, hitsauspää - suurin sallittu käyttöpaine: 10 bar - käyttölämpötila: 110 C / 180 C Lisää teknisiä tietoja sivuilla 8 ja 9. Toiminnan kuvaus: Reflex exairin liitäntä on mitoiltaan suurennettu. Tämä vähentää läönsiirtoaineen (vesi, vesi-glykoliseos) virtausnopeutta huomattavasti. Samalla erityinen lankaverkko ja sen virtauksen ohjaus aiheuttavat pienimpien vapaiden kaasukuplien kerääntymisen. Kaasukuplat kasvavat ja nousevat ylhäällä sijaitsevaan ilmataskuun. Integroitu reflex extop suurten ilmamäärien poistin johtaa ne sieltä automaattisesti ja turvallisesti järjestelmästä ympäröivään ilmaan. Käyttöalueet: - läitys- ja aurinkoenergialaitteistot, joissa ei erottimen yllä ole staattisia eroja tai erot ovat vähäisiä (esim. ullakon lämpökeskukset, korkealla sijaitsevat tekniset tilat), tietyt jäähdytysvesijärjestelmät - ilmanpoisto tyhjennyksen tai uudisrakennuksen jälkeisen täytön yhteydessä - käytönaikainen ilmanpoisto korkeiista kohdista, ilmataskuista ja alueilta, joissa on terminen kaasupoisto reflex exair kiristysrengasmalli integroitu reflex extop Reflex exair -tuotemallit 6

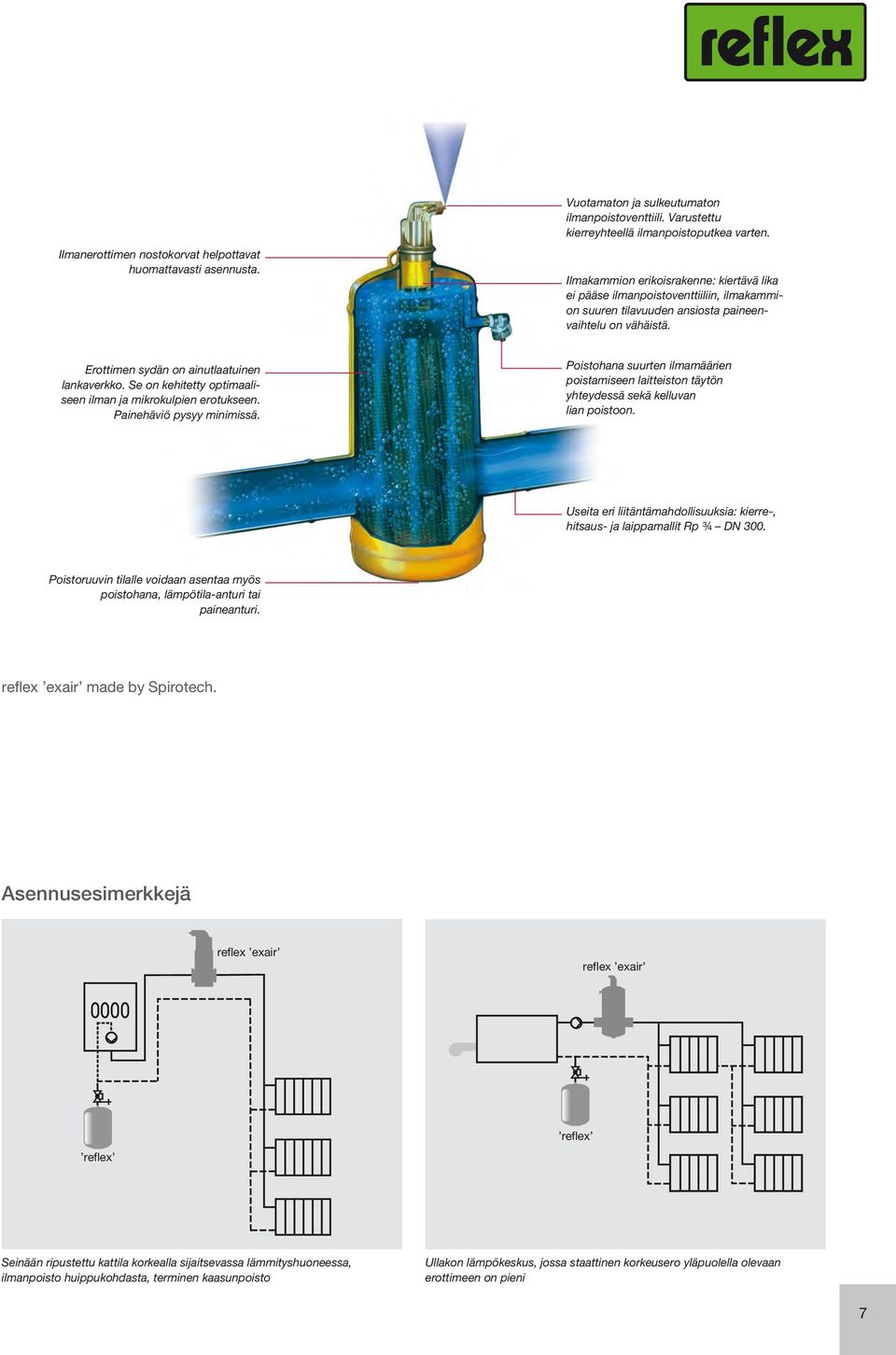

7 Vuotamaton ja sulkeutumaton ilmanpoistoventtiili. Varustettu kierreyhteellä ilmanpoistoputkea varten. Ilmanerottimen nostokorvat helpottavat huomattavasti asennusta. Ilmakaion erikoisrakenne: kiertävä lika ei pääse ilmanpoistoventtiiliin, ilmakaion suuren tilavuuden ansiosta paineenvaihtelu on vähäistä. Erottimen sydän on ainutlaatuinen lankaverkko. Se on kehitetty optimaaliseen ilman ja mikrokulpien erotukseen. Painehäviö pysyy minimissä. Poistohana suurten ilmamäärien poistamiseen laitteiston täytön yhteydessä sekä kelluvan lian poistoon. Useita eri liitäntämahdollisuuksia: kierre-, hitsaus- ja laippamallit Rp ¾ DN 300. Poistoruuvin tilalle voidaan asentaa myös poistohana, lämpötila-anturi tai paineanturi. reflex exair made by Spirotech. Asennusesimerkkejä reflex exair reflex exair reflex reflex Seinään ripustettu kattila korkealla sijaitsevassa läityshuoneessa, ilmanpoisto huippukohdasta, terminen kaasunpoisto Ullakon lämpökeskus, jossa staattinen ero yläpuolella olevaan erottimeen on pieni 7

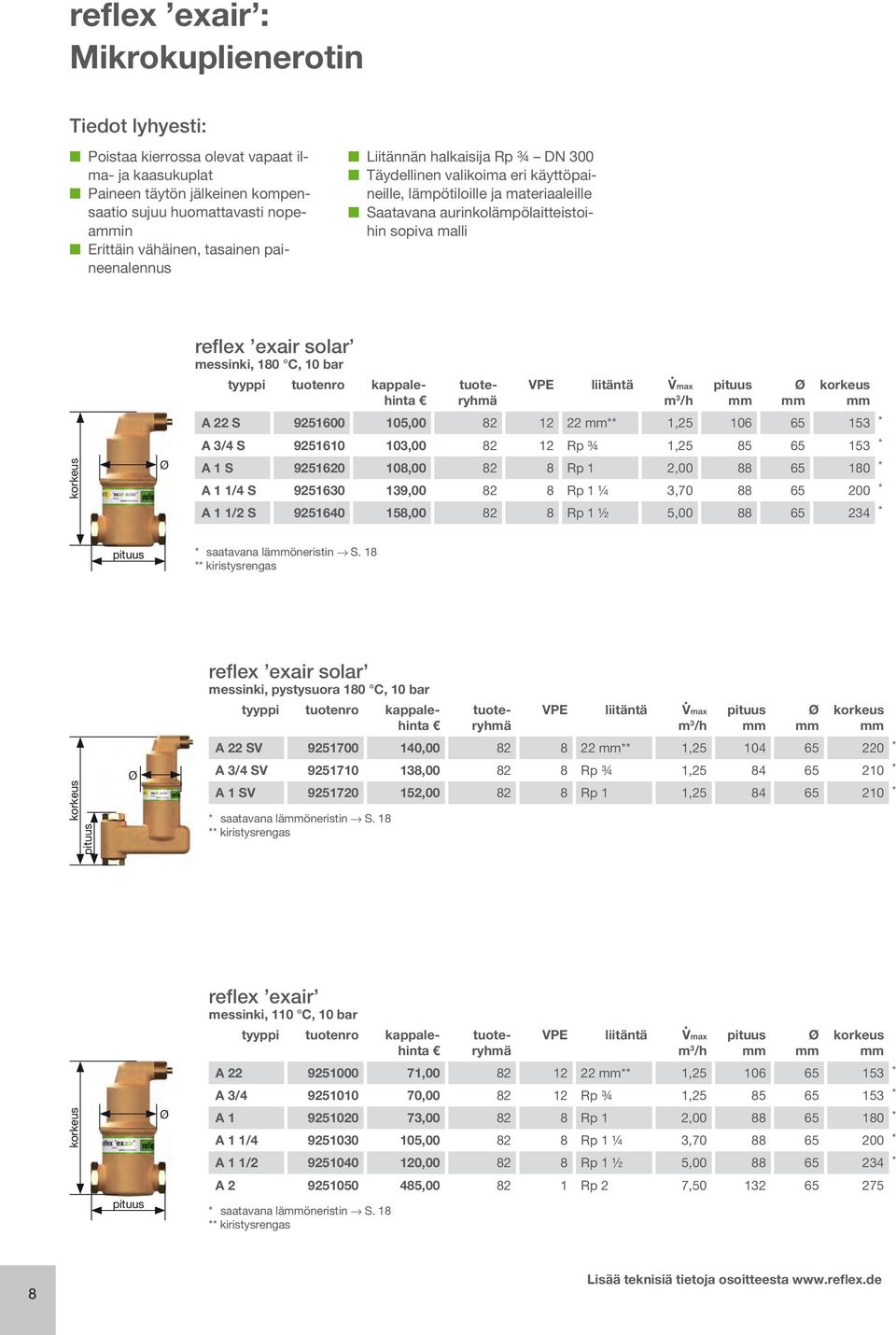

8 reflex exair : Mikrokuplienerotin Tiedot lyhyesti: Poistaa kierrossa olevat vapaat ilma- ja kaasukuplat Paineen täytön jälkeinen kompensaatio sujuu huomattavasti nopeain Erittäin vähäinen, tasainen paineenalennus Liitännän halkaisija Rp ¾ DN 300 Täydellinen valikoima eri käyttöpaineille, lämpötiloille ja materiaaleille Saatavana aurinkolämpölaitteistoihin sopiva malli reflex exair solar messinki, 180 C, 10 bar VPE liitäntä Vmax A 22 S , ** 1, * A 3/4 S , Rp ¾ 1, * A 1 S , Rp 1 2, * A 1 1/4 S , Rp 1 ¼ 3, * A 1 1/2 S , Rp 1 ½ 5, * * saatavana läöneristin S. 18 ** kiristysrengas reflex exair solar messinki, pystysuora 180 C, 10 bar VPE liitäntä Vmax A 22 SV , ** 1, * A 3/4 SV , Rp ¾ 1, * A 1 SV , Rp 1 1, * * saatavana läöneristin S. 18 ** kiristysrengas reflex exair messinki, 110 C, 10 bar VPE liitäntä Vmax A , ** 1, * A 3/ , Rp ¾ 1, * A , Rp 1 2, * A 1 1/ , Rp 1 ¼ 3, * A 1 1/ , Rp 1 ½ 5, * A , Rp 2 7, * saatavana läöneristin S. 18 ** kiristysrengas 8 Lisää teknisiä tietoja osoitteesta

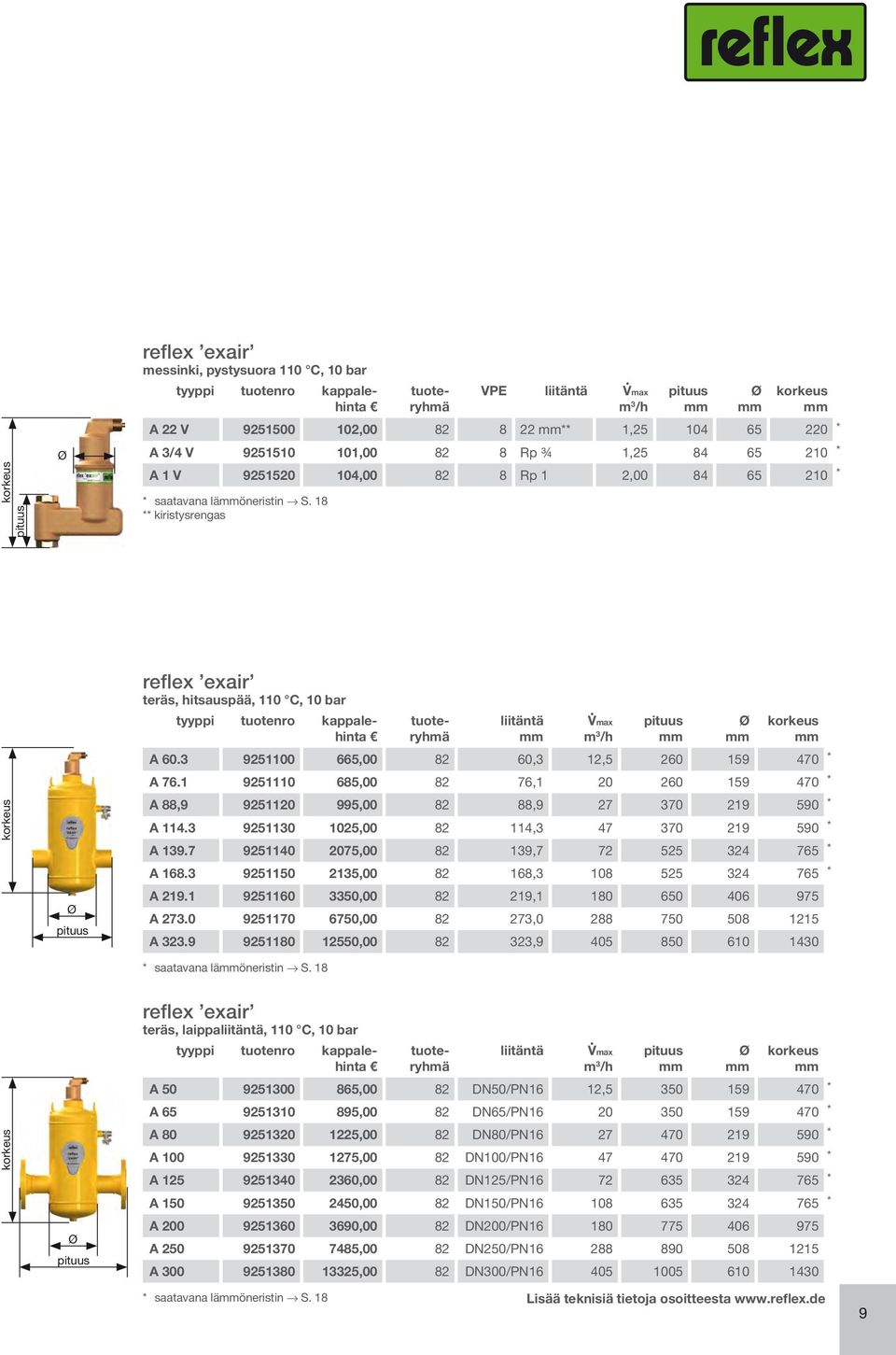

9 reflex exair messinki, pystysuora 110 C, 10 bar VPE liitäntä Vmax A 22 V , ** 1, * A 3/4 V , Rp ¾ 1, * A 1 V , Rp 1 2, * * saatavana läöneristin S. 18 ** kiristysrengas reflex exair teräs, hitsauspää, 110 C, 10 bar liitäntä Vmax A , ,3 12, * A , , * A 88, , , * A , , * A , , * A , , * A , , A , , A , , * saatavana läöneristin S. 18 reflex exair teräs, laippaliitäntä, 110 C, 10 bar liitäntä Vmax A ,00 82 DN50/PN16 12, * A ,00 82 DN65/PN * A ,00 82 DN80/PN * A ,00 82 DN100/PN * A ,00 82 DN125/PN * A ,00 82 DN150/PN * A ,00 82 DN200/PN A ,00 82 DN250/PN A ,00 82 DN300/PN * saatavana läöneristin S. 18 Lisää teknisiä tietoja osoitteesta 9

10 reflex exdirt : Lian- ja lietteenerotin Reflex exdirt on tarkoitettu jatkuvatoimiseen lianpoistoon vedenkierrosta. Järjestelmissä, joissa läön siirtoon käytetään vettä tai vesi-glykoliseosta, kiertokulussa olevat vapaat leijuvat aineet kuten korroosiotuotteet, asennusja korjaustöistä peräisin olevat likahiukkaset tai irtoavat kalkkikertymät haittaavat monesti läönkehittimien, termostaattiventtiilien ja vastaavien rakenneosien muuten moitteetonta toimintaa. Tällainen lika voi myös aiheuttaa vikoja rakenneosiin. Lian kertymisen estämiseksi on liete ja lika kerättävä ja johdettava paikkaan, josta käsin se voidaan poistaa järjestelmästä. Reflex exdirt on omiaan tähän. Se estää lian kulkeutumisen virtauksen mukana ja lian jäämisen paikkoihin, joissa se haittaa toimintaa (läityspatterit, putkijohtojen vaakasuorat osat tms.). Tekniset tiedot reflex exdirt : - mitoitusten mukaiset mallit - runko messinkiä, terästä - vaaka- ja pystyasennus - liitäntämahdollisuudet: kierre, kiristysrengas, laippa, hitsauspää - suurin sallittu käyttöpaine: 10 bar - käyttölämpötila: 110 C - tarkistusaukko Lisää teknisiä tietoja sivuilla 12 ja 13. Toiminnan kuvaus: Reflex exdirt -lietteenerottimet eroavat kaikissa suhteissa tavanomaisista suodattimista. Niiden toimintaperiaate on sama kuin reflex exair -mikrokuplienerottimissa. Myös lietteenerotus tapahtuu kahdessa vaiheessa. Ensiäisessä vaiheessa virtaus vie mukanaan lietehiukkasia, jotka sitten toisessa vaiheessa suodattuvat ainutlaatuisen lankaverkon ja virtausnopeuden hidastumisen vaikutuksesta ja kerääntyvät erityiseen sakkapesään. Sakkapesä voidaan tyhjentää helposti poistohanasta laitteiston ollessa käynnissä. Suuren kokoamiskapasiteetin ansiosta lietteenpoistovälit voi pitää pitkinä. Kokoamis- ja erotuspesä voidaan tarvittaessa avata tarkistusta varten kokonaan. Käyttöalueet: - läönkehittimien ja läönsiirtimien edessä olevaan paluuvirtaukseen - lialle herkkien varusteiden ja putkijohdon osien eteen reflex exdirt kiristysrengasmalli reflex exdirt tarkastuslaippamalli Reflex exdirt -tuotemallit 10

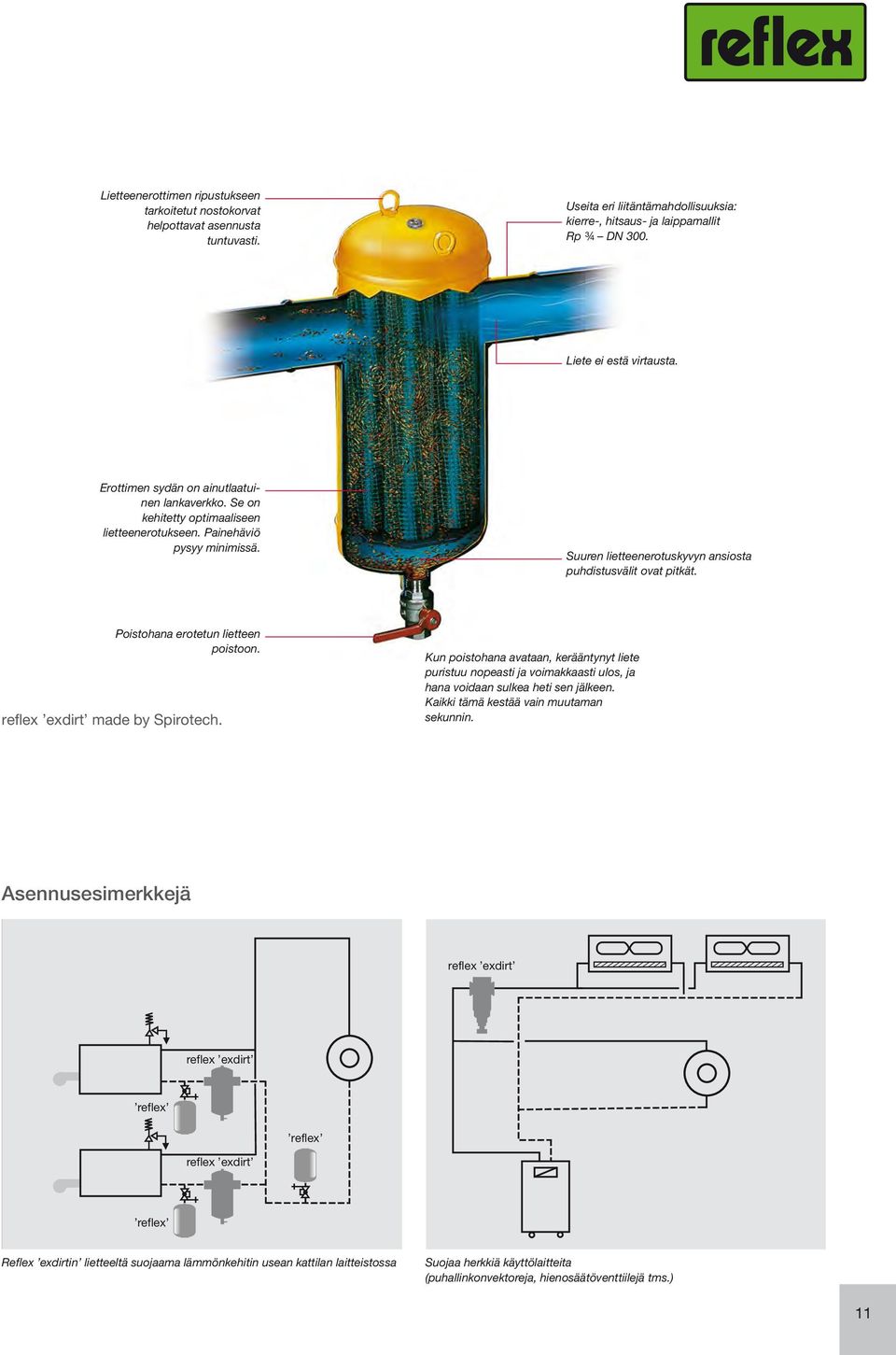

11 Lietteenerottimen ripustukseen tarkoitetut nostokorvat helpottavat asennusta tuntuvasti. Useita eri liitäntämahdollisuuksia: kierre-, hitsaus- ja laippamallit Rp ¾ DN 300. Liete ei estä virtausta. Erottimen sydän on ainutlaatuinen lankaverkko. Se on kehitetty optimaaliseen lietteenerotukseen. Painehäviö pysyy minimissä. Suuren lietteenerotuskyvyn ansiosta puhdistusvälit ovat pitkät. Poistohana erotetun lietteen poistoon. reflex exdirt made by Spirotech. Kun poistohana avataan, kerääntynyt liete puristuu nopeasti ja voimakkaasti ulos, ja hana voidaan sulkea heti sen jälkeen. Kaikki tämä kestää vain muutaman sekunnin. Asennusesimerkkejä reflex exdirt reflex exdirt reflex reflex reflex exdirt reflex Reflex exdirtin lietteeltä suojaama läönkehitin usean kattilan laitteistossa Suojaa herkkiä käyttölaitteita (puhallinkonvektoreja, hienosäätöventtiilejä tms.) 11

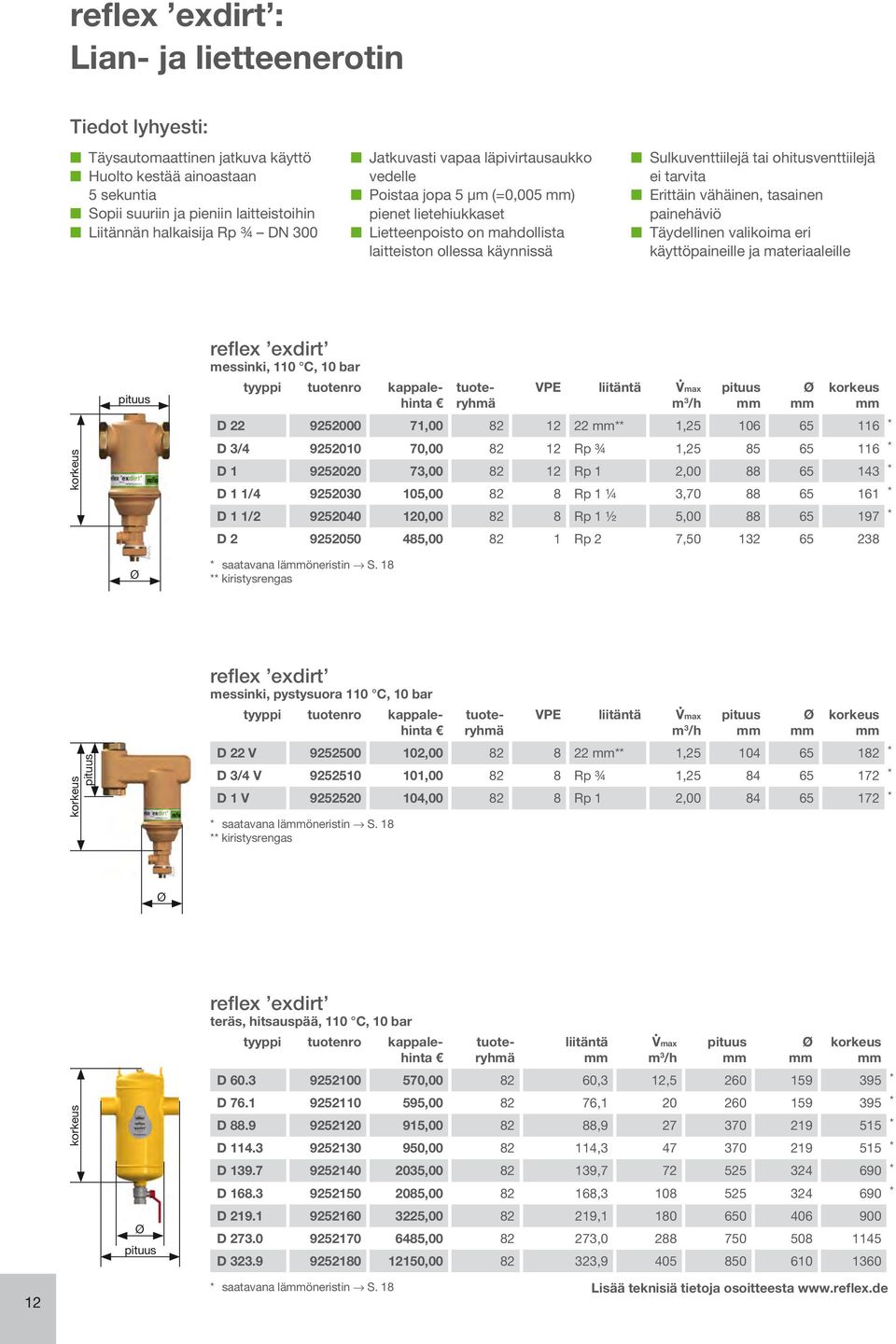

12 reflex exdirt : Lian- ja lietteenerotin Tiedot lyhyesti: Täysautomaattinen jatkuva käyttö Huolto kestää ainoastaan 5 sekuntia Sopii suuriin ja pieniin laitteistoihin Liitännän halkaisija Rp ¾ DN 300 Jatkuvasti vapaa läpivirtausaukko vedelle Poistaa jopa 5 μm (=0,005 ) pienet lietehiukkaset Lietteenpoisto on mahdollista laitteiston ollessa käynnissä Sulkuventtiilejä tai ohitusventtiilejä ei tarvita Erittäin vähäinen, tasainen painehäviö Täydellinen valikoima eri käyttöpaineille ja materiaaleille reflex exdirt messinki, 110 C, 10 bar VPE liitäntä Vmax D , ** 1, * D 3/ , Rp ¾ 1, * D , Rp 1 2, * D 1 1/ , Rp 1 ¼ 3, * D 1 1/ , Rp 1 ½ 5, * D , Rp 2 7, * saatavana läöneristin S. 18 ** kiristysrengas reflex exdirt messinki, pystysuora 110 C, 10 bar VPE liitäntä Vmax D 22 V , ** 1, * D 3/4 V , Rp ¾ 1, * D 1 V , Rp 1 2, * * saatavana läöneristin S. 18 ** kiristysrengas reflex exdirt teräs, hitsauspää, 110 C, 10 bar liitäntä Vmax D , ,3 12, * D , , * D , , * D , , * D , , * D , , * D , , D , , D , , * saatavana läöneristin S. 18 Lisää teknisiä tietoja osoitteesta

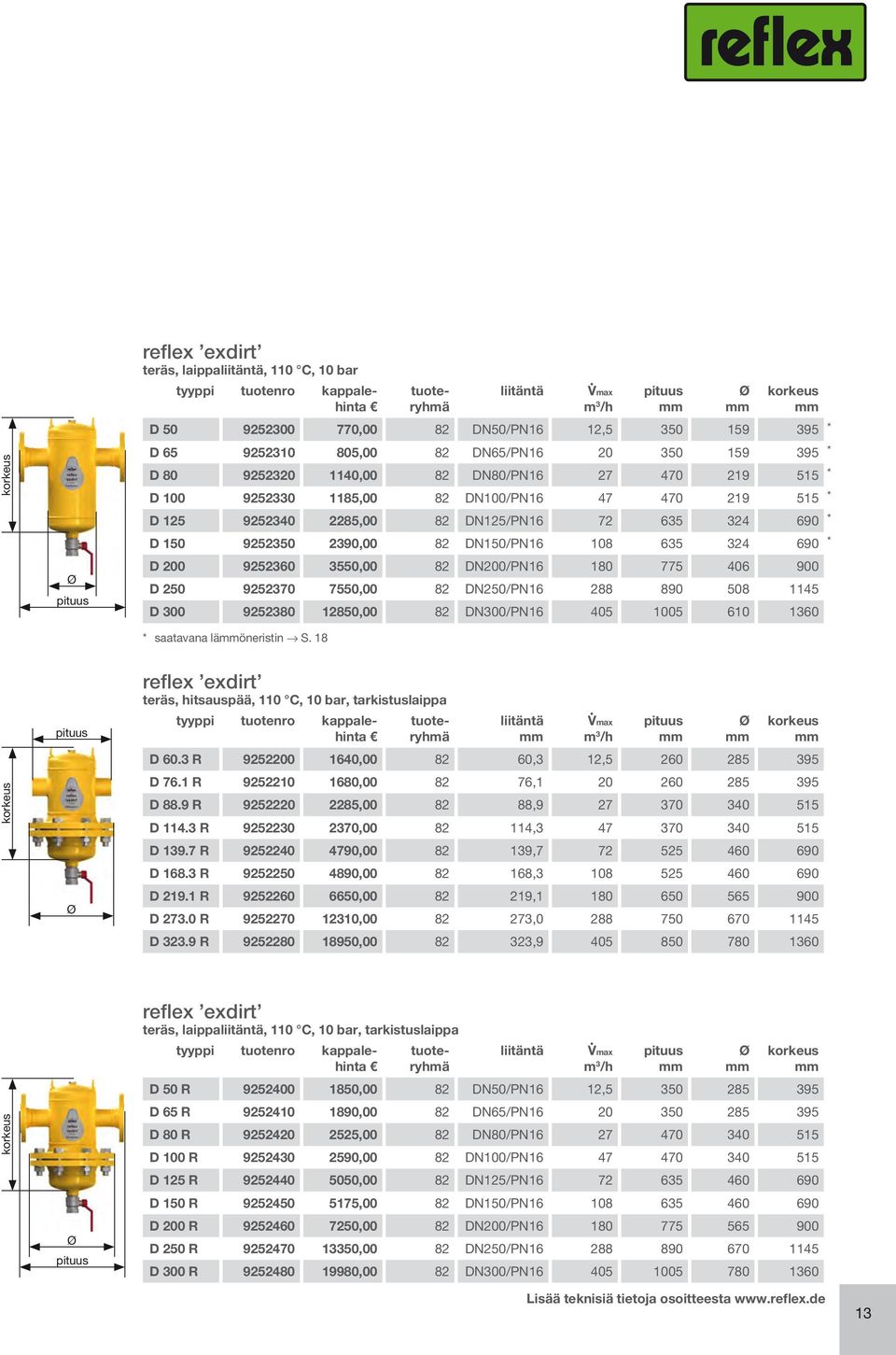

13 reflex exdirt teräs, laippaliitäntä, 110 C, 10 bar liitäntä Vmax D ,00 82 DN50/PN16 12, * D ,00 82 DN65/PN * D ,00 82 DN80/PN * D ,00 82 DN100/PN * D ,00 82 DN125/PN * D ,00 82 DN150/PN * D ,00 82 DN200/PN D ,00 82 DN250/PN D ,00 82 DN300/PN * saatavana läöneristin S. 18 reflex exdirt teräs, hitsauspää, 110 C, 10 bar, tarkistuslaippa liitäntä Vmax D 60.3 R , ,3 12, D 76.1 R , , D 88.9 R , , D R , , D R , , D R , , D R , , D R , , D R , , reflex exdirt teräs, laippaliitäntä, 110 C, 10 bar, tarkistuslaippa liitäntä Vmax D 50 R ,00 82 DN50/PN16 12, D 65 R ,00 82 DN65/PN D 80 R ,00 82 DN80/PN D 100 R ,00 82 DN100/PN D 125 R ,00 82 DN125/PN D 150 R ,00 82 DN150/PN D 200 R ,00 82 DN200/PN D 250 R ,00 82 DN250/PN D 300 R ,00 82 DN300/PN Lisää teknisiä tietoja osoitteesta 13

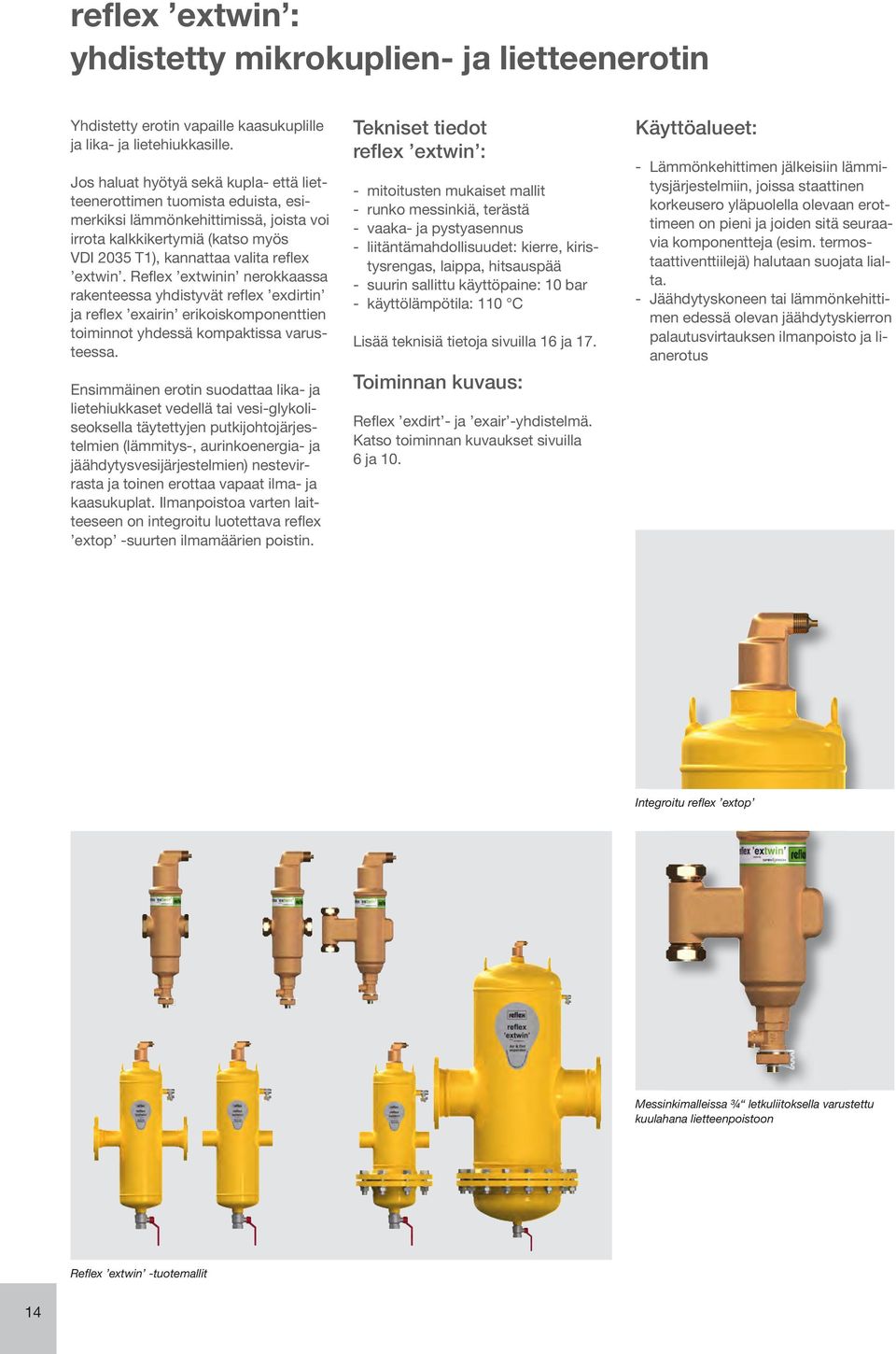

14 reflex extwin : yhdistetty mikrokuplien- ja lietteenerotin Yhdistetty erotin vapaille kaasukuplille ja lika- ja lietehiukkasille. Jos haluat hyötyä sekä kupla- että lietteenerottimen tuomista eduista, esimerkiksi läönkehittimissä, joista voi irrota kalkkikertymiä (katso myös VDI 2035 T1), kannattaa valita reflex extwin. Reflex extwinin nerokkaassa rakenteessa yhdistyvät reflex exdirtin ja reflex exairin erikoiskomponenttien toiminnot yhdessä kompaktissa varusteessa. Ensiäinen erotin suodattaa lika- ja lietehiukkaset vedellä tai vesi-glykoliseoksella täytettyjen putkijohtojärjestelmien (läitys-, aurinkoenergia- ja jäähdytysvesijärjestelmien) nestevirrasta ja toinen erottaa vapaat ilma- ja kaasukuplat. Ilmanpoistoa varten laitteeseen on integroitu luotettava reflex extop -suurten ilmamäärien poistin. Tekniset tiedot reflex extwin : - mitoitusten mukaiset mallit - runko messinkiä, terästä - vaaka- ja pystyasennus - liitäntämahdollisuudet: kierre, kiristysrengas, laippa, hitsauspää - suurin sallittu käyttöpaine: 10 bar - käyttölämpötila: 110 C Lisää teknisiä tietoja sivuilla 16 ja 17. Toiminnan kuvaus: Reflex exdirt - ja exair -yhdistelmä. Katso toiminnan kuvaukset sivuilla 6 ja 10. Käyttöalueet: - Läönkehittimen jälkeisiin läitysjärjestelmiin, joissa staattinen ero yläpuolella olevaan erottimeen on pieni ja joiden sitä seuraavia komponentteja (esim. termostaattiventtiilejä) halutaan suojata lialta. - Jäähdytyskoneen tai läönkehittimen edessä olevan jäähdytyskierron palautusvirtauksen ilmanpoisto ja lianerotus Integroitu reflex extop Messinkimalleissa ¾ letkuliitoksella varustettu kuulahana lietteenpoistoon Reflex extwin -tuotemallit 14

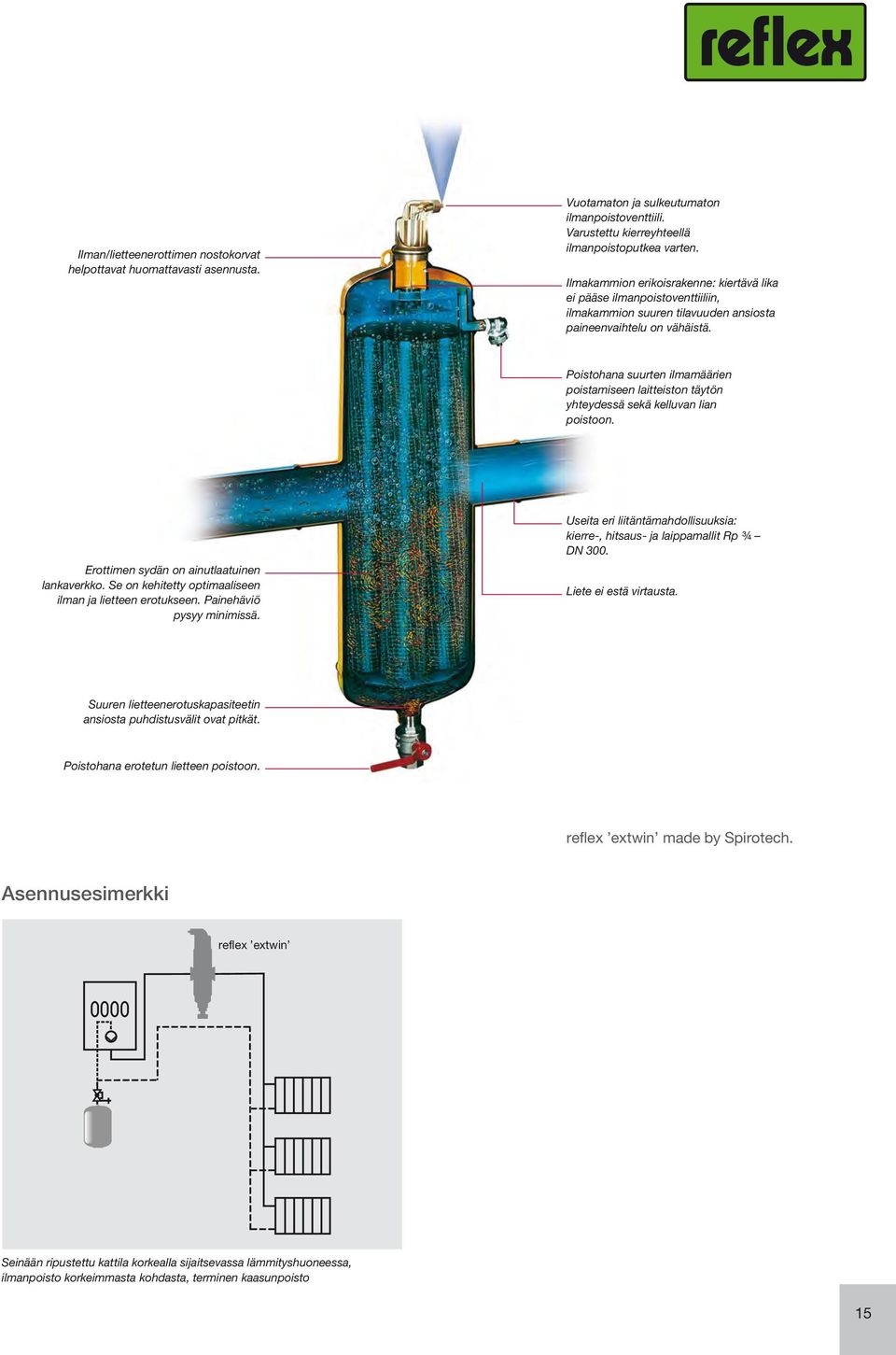

15 Ilman/lietteenerottimen nostokorvat helpottavat huomattavasti asennusta. Vuotamaton ja sulkeutumaton ilmanpoistoventtiili. Varustettu kierreyhteellä ilmanpoistoputkea varten. Ilmakaion erikoisrakenne: kiertävä lika ei pääse ilmanpoistoventtiiliin, ilmakaion suuren tilavuuden ansiosta paineenvaihtelu on vähäistä. Poistohana suurten ilmamäärien poistamiseen laitteiston täytön yhteydessä sekä kelluvan lian poistoon. Erottimen sydän on ainutlaatuinen lankaverkko. Se on kehitetty optimaaliseen ilman ja lietteen erotukseen. Painehäviö pysyy minimissä. Useita eri liitäntämahdollisuuksia: kierre-, hitsaus- ja laippamallit Rp ¾ DN 300. Liete ei estä virtausta. Suuren lietteenerotuskapasiteetin ansiosta puhdistusvälit ovat pitkät. Poistohana erotetun lietteen poistoon. reflex extwin made by Spirotech. Asennusesimerkki reflex extwin Seinään ripustettu kattila korkealla sijaitsevassa läityshuoneessa, ilmanpoisto korkeiasta kohdasta, terminen kaasunpoisto 15

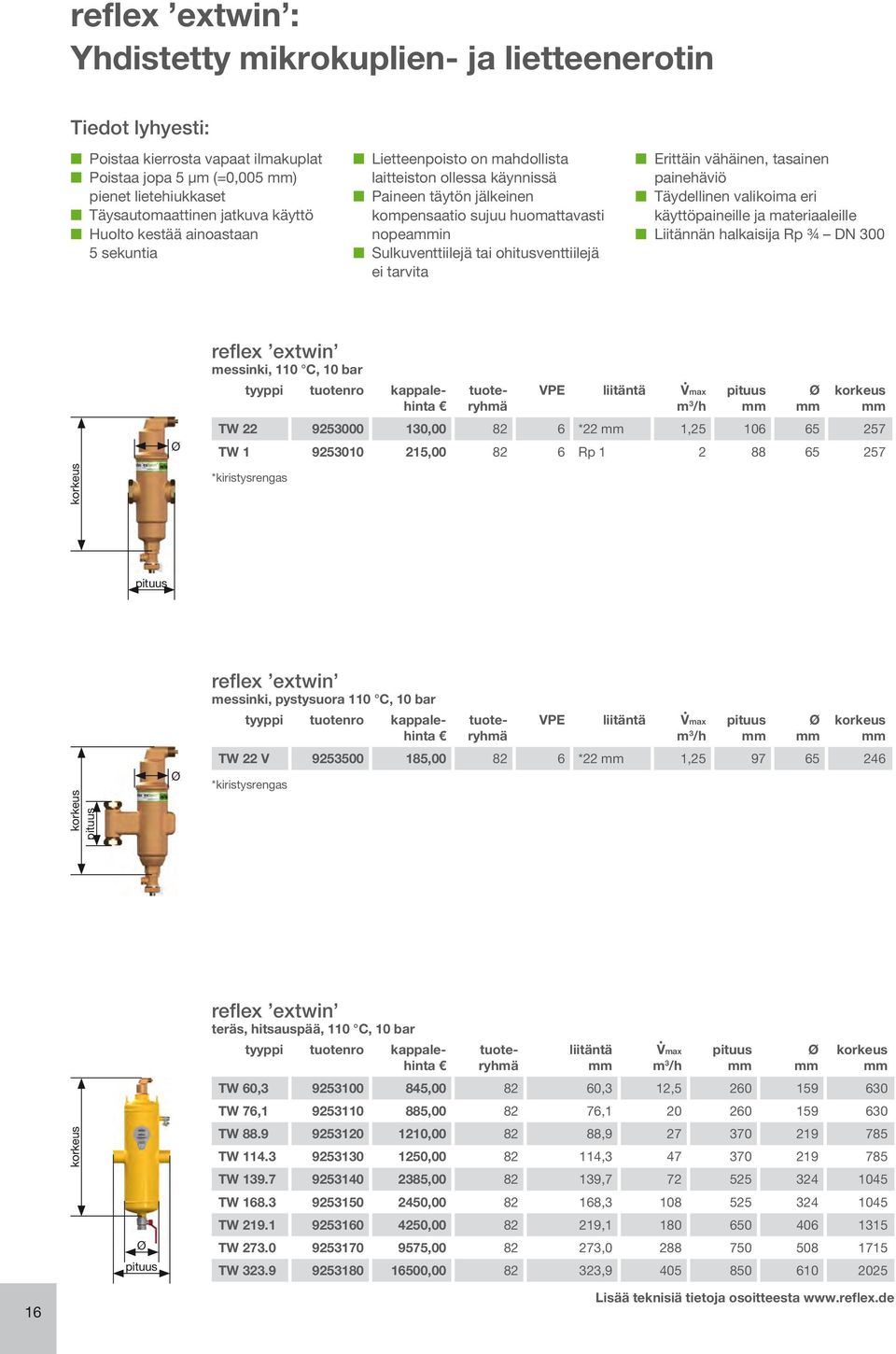

16 reflex extwin : Yhdistetty mikrokuplien- ja lietteenerotin Tiedot lyhyesti: Poistaa kierrosta vapaat ilmakuplat Poistaa jopa 5 μm (=0,005 ) pienet lietehiukkaset Täysautomaattinen jatkuva käyttö Huolto kestää ainoastaan 5 sekuntia Lietteenpoisto on mahdollista laitteiston ollessa käynnissä Paineen täytön jälkeinen kompensaatio sujuu huomattavasti nopeain Sulkuventtiilejä tai ohitusventtiilejä ei tarvita Erittäin vähäinen, tasainen painehäviö Täydellinen valikoima eri käyttöpaineille ja materiaaleille Liitännän halkaisija Rp ¾ DN 300 reflex extwin messinki, 110 C, 10 bar VPE liitäntä Vmax TW , *22 1, TW , Rp *kiristysrengas reflex extwin messinki, pystysuora 110 C, 10 bar VPE liitäntä Vmax TW 22 V , *22 1, *kiristysrengas reflex extwin teräs, hitsauspää, 110 C, 10 bar liitäntä Vmax TW 60, , ,3 12, TW 76, , , TW , , TW , , TW , , TW , , TW , , TW , , TW , , Lisää teknisiä tietoja osoitteesta

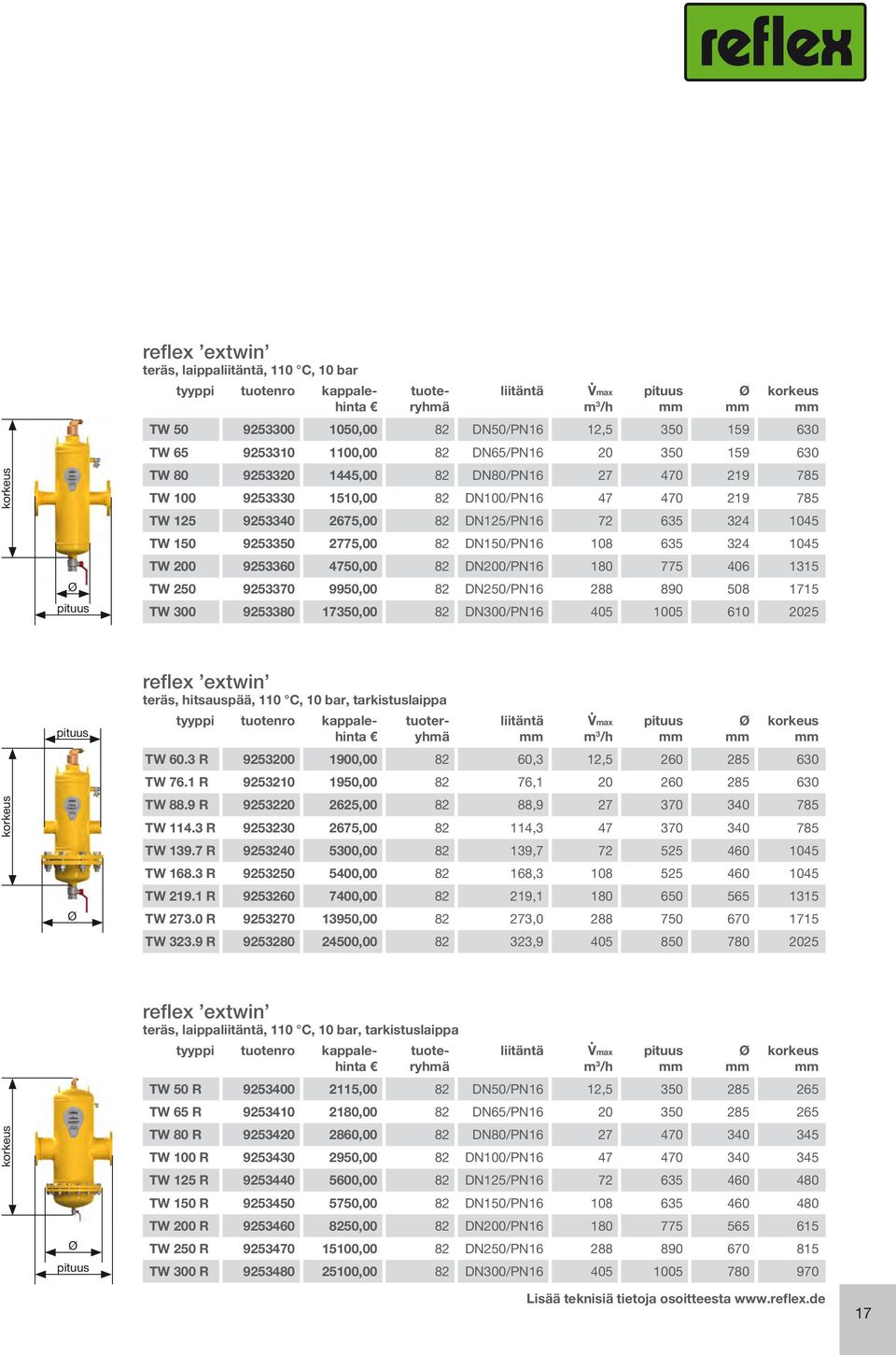

17 reflex extwin teräs, laippaliitäntä, 110 C, 10 bar liitäntä Vmax TW ,00 82 DN50/PN16 12, TW ,00 82 DN65/PN TW ,00 82 DN80/PN TW ,00 82 DN100/PN TW ,00 82 DN125/PN TW ,00 82 DN150/PN TW ,00 82 DN200/PN TW ,00 82 DN250/PN TW ,00 82 DN300/PN reflex extwin teräs, hitsauspää, 110 C, 10 bar, tarkistuslaippa liitäntä Vmax TW 60.3 R , ,3 12, TW 76.1 R , , TW 88.9 R , , TW R , , TW R , , TW R , , TW R , , TW R , , TW R , , reflex extwin teräs, laippaliitäntä, 110 C, 10 bar, tarkistuslaippa liitäntä Vmax TW 50 R ,00 82 DN50/PN16 12, TW 65 R ,00 82 DN65/PN TW 80 R ,00 82 DN80/PN TW 100 R ,00 82 DN100/PN TW 125 R ,00 82 DN125/PN TW 150 R ,00 82 DN150/PN TW 200 R ,00 82 DN200/PN TW 250 R ,00 82 DN250/PN TW 300 R ,00 82 DN300/PN Lisää teknisiä tietoja osoitteesta 17

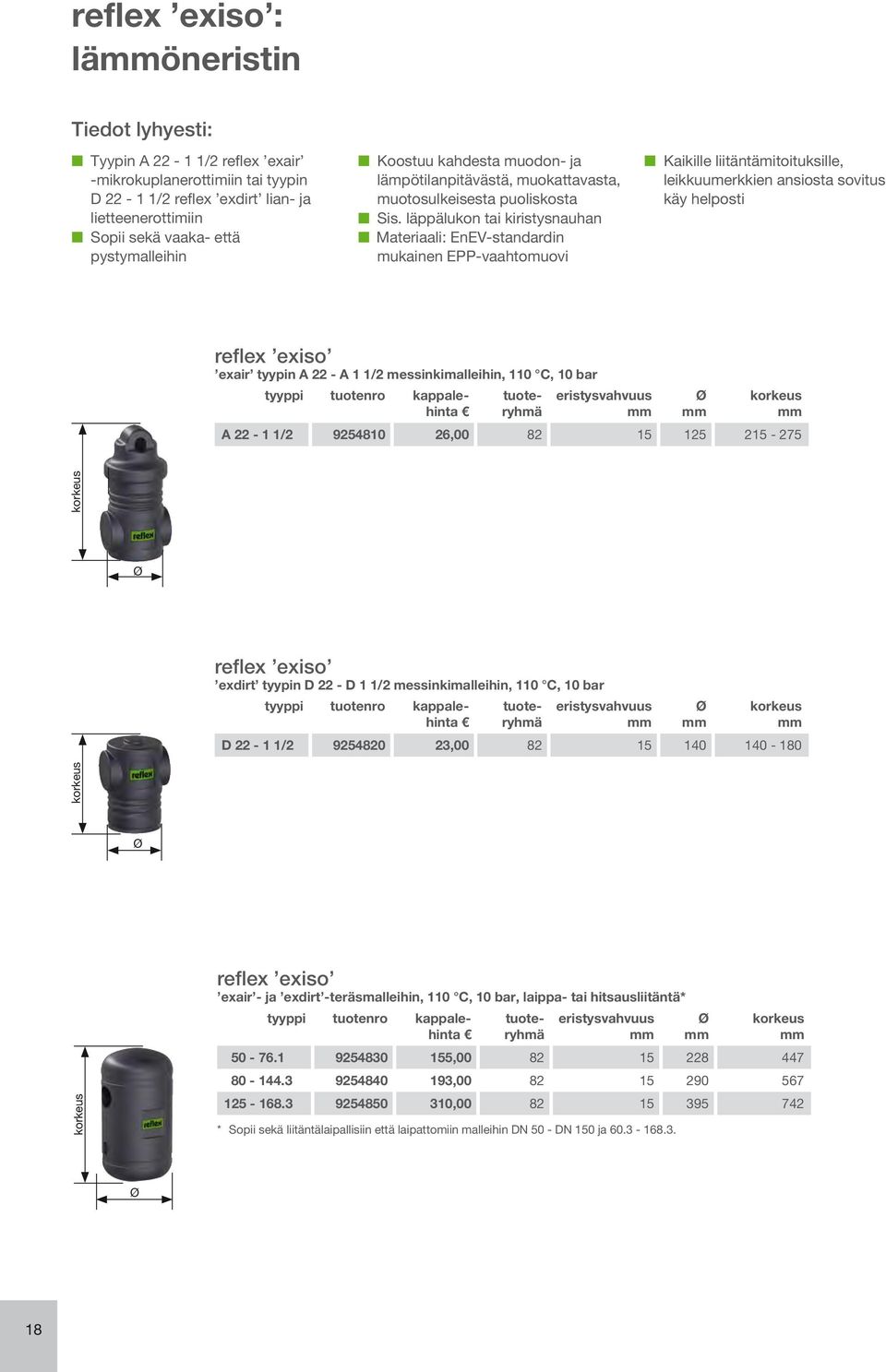

18 reflex exiso : läöneristin Tiedot lyhyesti: Tyypin A /2 reflex exair -mikrokuplanerottimiin tai tyypin D /2 reflex exdirt lian- ja lietteenerottimiin Sopii sekä vaaka- että pystymalleihin Koostuu kahdesta muodon- ja lämpötilanpitävästä, muokattavasta, muotosulkeisesta puoliskosta Sis. läppälukon tai kiristysnauhan Materiaali: EnEV-standardin mukainen EPP-vaahtomuovi Kaikille liitäntämitoituksille, leikkuumerkkien ansiosta sovitus käy helposti reflex exiso exair tyypin A 22 - A 1 1/2 messinkimalleihin, 110 C, 10 bar eristysvahvuus A / , reflex exiso exdirt tyypin D 22 - D 1 1/2 messinkimalleihin, 110 C, 10 bar eristysvahvuus D / , reflex exiso exair - ja exdirt -teräsmalleihin, 110 C, 10 bar, laippa- tai hitsausliitäntä* eristysvahvuus , , , * Sopii sekä liitäntälaipallisiin että laipattomiin malleihin DN 50 - DN 150 ja

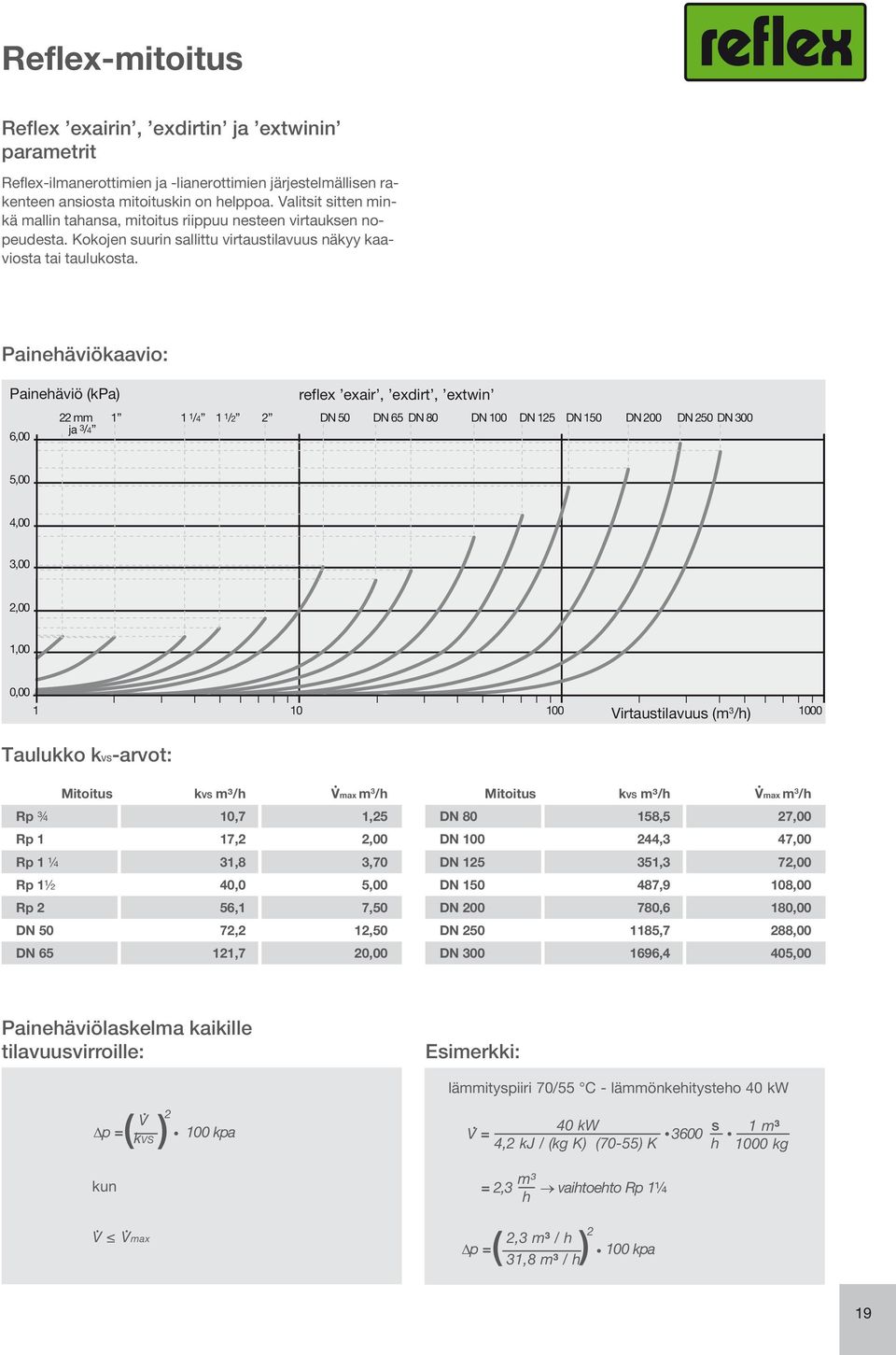

19 Reflex-mitoitus Reflex exairin, exdirtin ja extwinin parametrit Reflex-ilmanerottimien ja -lianerottimien järjestelmällisen rakenteen ansiosta mitoituskin on helppoa. Valitsit sitten minkä mallin tahansa, mitoitus riippuu nesteen virtauksen nopeudesta. Kokojen suurin sallittu virtaustilavuus näkyy kaaviosta tai taulukosta. Painehäviökaavio: Painehäviö (kpa) ja Virtaustilavuus () Taulukko kvs-arvot: Mitoitus kvs m³/h Vmax Rp ¾ 10,7 1,25 Rp 1 17,2 2,00 Rp 1 ¼ 31,8 3,70 Rp 1½ 40,0 5,00 Rp 2 56,1 7,50 DN 50 72,2 12,50 DN ,7 20,00 Mitoitus kvs m³/h Vmax DN ,5 27,00 DN ,3 47,00 DN ,3 72,00 DN ,9 108,00 DN ,6 180,00 DN ,7 288,00 DN ,4 405,00 Painehäviölaskelma kaikille tilavuusvirroille: Esimerkki: V p = ( kvs) 2 kun 100 kpa läityspiiri 70/55 C - läönkehitysteho 40 kw 40 kw V = ,2 kj / (kg K) (70-55) K m³ = 2,3 vaihtoehto Rp 1¼ h s h 1 m³ 1000 kg V Vmax p = ( ) 2 2,3 m³ / h 31,8 m³ / h 100 kpa 19
