MOOTTORITEHO 266 kw / rpm TYÖPAINO kg KAUHOJEN TILAVUUDET 4,5-6,3 m³ WA500-6 PYÖRÄKUORMAAJA WA500-6

Transkriptio

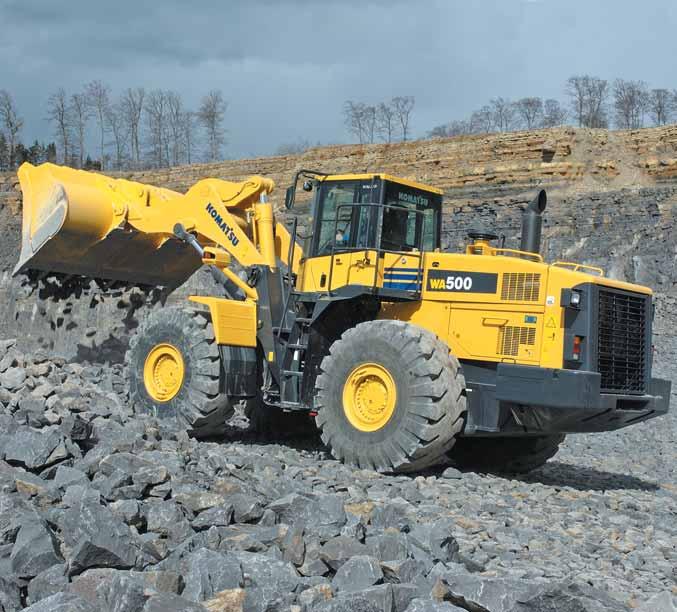

1 WA500-6 MOOTTORITEHO 266 kw / rpm TYÖPAINO kg KAUHOJEN TILAVUUDET 4,5-6,3 m³ WA 500 PYÖRÄKUORMAAJA WA500-6

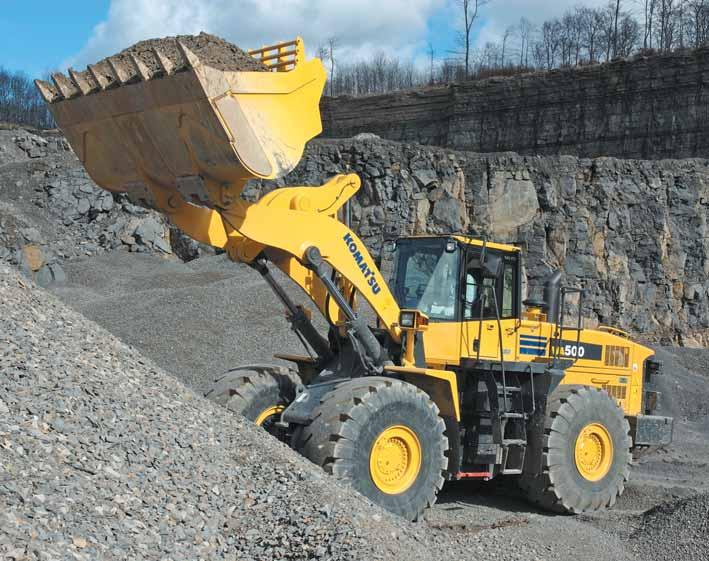

2 WA500-6 P YÖRÄKUORMAAJA YHDELLÄ SILMÄYKSELLÄ WA500-6 pyöräkuormaaja on erinomainen valinta raskaisiin työolosuhteisiin Komatsun pitkälle kehitetyn voimansiirtolaitteiston sekä suorituskykyisen ja kokoluokkansa suurimman vääntömomentin kehittävän moottorin turvin WA500-6 ylittää tämän kokoluokan pyöräkuormaajille asetetut odotukset. WA500-6 selviytyy työstä kuin työstä erinomaisen vetokykynsä ja tehokkaan, suljettupiirisen, kuormituksen tunnistavan hydraulijärjestelmänsä (CLSS) ansiosta. Vertaansa vailla oleva suorituskyky Erinomainen ajomukavuus Kaksiovinen SpaceCab -ohjaamo Optimaalinen näkyvyys joka suuntaan Automaattivaihteisto, jossa toimintovalinnat ja säädettävät vaihtamispisteet Elektronisesti ohjatut, liikeradoiltaan lyhyet hallintavivut Kookkaat käsinojat ja säädettävä konsoli Automaattisesti toimiva nostokorkeuden rajoitin ja kauhan asetinlaite Tavanomainen ilmastointilaite ja CD-radio Pituus- ja korkeussuunnissa säädettävä ohjauspilari Ilmajousitettu, lämmitettävä istuin Suuritehoinen vääntömomentinmuunnin Suuritilavuuksiset kauhat Muuttuvatilavuuksisilla pumpuilla varustettu suljettupiirinen, kuormituksen tunnistava hydraulijärjestelmä (CLSS) Suuri tyhjennyskorkeus ja erinomainen ulottuma Joutokäyntiautomatiikalla varustettu moottorin käyntinopeuden esiasetus Pitkä akseliväli Vääntömomentin lukitus vaihteilla (lisävaruste) Monikäyttöinen ja joustava Laaja työ- ja lisälaitevalikoima erilaisia käyttötarkoituksia varten 2

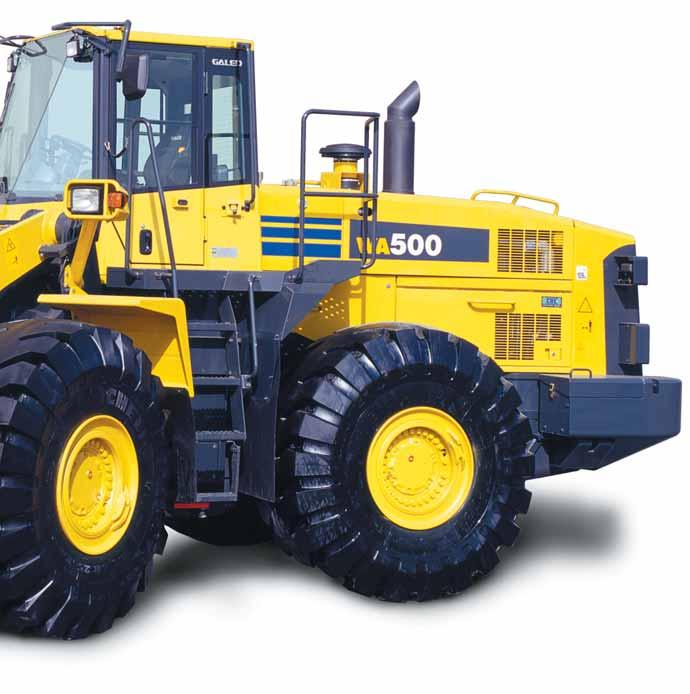

3 PYÖRÄKUORMAAJA WA500-6 MOOTTORITEHO 266 kw / rpm Helppo huoltaa EMMS - Valvontajärjestelmä Keskitetyt öljy- ja polttoainesuodattimet Suurten ylöspäin avautuvien huolto-ovien takaa paljastuvat kaikki tärkeimmät kohteet, jotka on helppo huoltaa maassa seisten Hydraulikäyttöinen tuuletin, jonka pyörimissuunta voidaan vaihtaa ohjaamosta Saranoitu, ulospäin kääntyvä jäähdyttimen säleikkö ja tuuletin Automaattinen keskusvoitelujärjestelmä Komtrax Komatsun koneen paikannusjärjestelmä Pitkäikäinen ja luotettava TYÖPAINO kg KAUHOJEN TILAVUUDET 4,5-6,3 m³ Komatsun alkuperäiset luotettavat komponentit Vääntörasitusta hyvin kestävä vankka runko Huoltovapaat, täyshydrauliset öljykylvyssä olevat ajo- ja seisontajarrut Erinomaisen hyvän jäähdytyskapasiteetin omaavat järeät akselit Johtosarjoissa tiivistetyt DT-liittimet Komatsu SAA6D140E-5 moottori, jonka korkeapaineinen yhteispaineruiskutus kehittää tarvittavan tehon polttoainetehokkaalla tavalla. Moottori täyttää EU Vaihe IIIA ja EPA Tier III -päästövaatimukset. 3

4 WA500-6 P YÖRÄKUORMAAJA UUSI ECOT3 -MOOTTORI WA500-6 mallin uusi, elektronisesti ohjattu Komatsu SAA6D140E-5 moottori kehittää suuren vääntömomentin ja erinomaisen suorituskyvyn ja vastaa nopeasti kaasupolkimen liikkeisiin. Tuloksena on ylittämätön tuottavuus ja alhainen polttoaineenkulutus. Moottori kehittää 266 kw / 357 hv tehon käyntinopeudella rpm ja Nm vääntömomentin käyntinopeuden ollessa vain rpm. Komatsun korkeimpien koneenrakennus- ja laatuvaatimusten mukaan suunnittelema ja valmistama WA500-6 (Komatsun valmistamat elektroniset komponentit mukaan luettuina) on vankka luotettavuuden ja kestävyyden esikuva haasteesta riippumatta. Järeä HPCR-järjestelmä (Korkeapaineinen yhteispaineruiskutus) Korkeapaineinen ruiskutuspumppu pumppaa polttoaineen yhteiseen painetilaan, josta elektroninen ohjausyksikkö (ECU) ohjaa sen edelleen optimaalisen tarkasti moottorin sylintereihin. Järjestelmä parantaa moottorin tehoa ja polttoainetehokkuutta vähentäen päästöjä ja alentaen melutasoja. Nm Uusi palamisjärjestelmä kw Uusi järjestelmä optimoi palotapahtuman ajoituksen ja sytytyksen. Laajoihin tietokonesimulointeihin ja -analyyseihin perustuva muodoltaan uusi palotila vähentää typpioksidi- ja hiukkaspäästöjä ja alentaa polttoaineen kulutusta ja melutasoja. Ruiskutussuutin ECU (elektroninen ohjausjärjestelmä) Järeä jäähdytetty pakokaasujen takaisinkierrätysjärjestelmä ERG Sylintereihin palautuvat, jäähdytetyt pakokaasut estävät hapen ja typen sitoutumista palotapahtuman aikana, vähentäen typpioksidipäästöjä, alentaen lämpörasitusta ja parantaen polttoainetehokkuutta. Yhteispainejärjestelmä Syöttöpumppu Elektroninen ohjausjärjestelmä Komatsun elektroninen ohjausjärjestelmä valvoo koneen suorituskykyä optimoiden polttoainetehokkuuden ja melutasot äärimmäisen vaikeissakin työolosuhteissa. Uudelleen muotoiltu palotila Ilmasta ilmaan välijäähdytysjärjestelmä Jäähdyttämällä turboahtimen sylintereihin ahtaman ilman järjestelmä optimoi palamistehokkuuden, vähentää päästöjä ja parantaa moottorin suorituskykyä. Ilmanjäähdytin 4

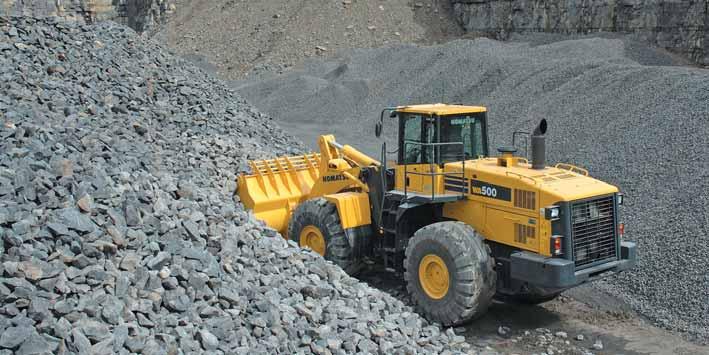

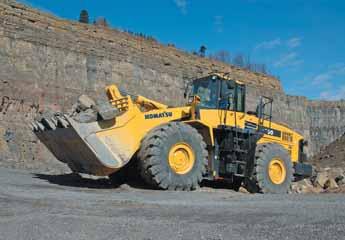

5 PYÖRÄKUORMAAJA WA500-6 VERTAANSA VAILLA OLEVA SUORITUSKYKY Komatsun pitkälle kehittämä voimansiirto Komatsun uuden voimansiirtolaitteiston suuritehoinen vääntömomentinmuunnin varmistaa maksimi hyötysuhteen ja erinomaisen vetokyvyn ja painon suhteen. Loistava vetokyky alhaisilla nopeuksilla nopeuttaa ja helpottaa tunkeutumista materiaaliin kuormattaessa räjäytettyä louhetta. Tämä merkitsee tehokkaampaa autojen kuormausta myös ahtaissa olosuhteissa. WA500-6:n hyvä kiihtyvyys ja suuret ajonopeudet (jopa nousuissa ja jyrkillä rampeilla) varmistavat erinomaisen tuottavuuden kuormaus- ja kantotehtävissä. Moottorin parantuneet vääntöominaisuudet yhdessä suurikapasiteettisen vääntömomentinmuuntimen kanssa vievät WA500-6:n työtehossa kokoluokkansa huipulle. Täsmällistä hallintaa helposti WA500-6:n hydrauliikka- ja ohjausjärjestelmien säätyvätilavuuksiset pumput toimittavat täsmälleen tarvittavan öljymäärän parantaen ratkaisevasti polttoainetehokkuutta. Komatsun CLSS-hydrauliikka antaa mahdollisuuden työlaitteen tarkkaan hallintaan ja varmistaa, että kauha, puomi ja hydraulisesti toimivat lisälaitteet liikkuvat juohevasti ja samanaikaisesti. Lisävarusteena saatava lukittava momentinmuunnin nopeuttaa kantamista Lisävarusteena saatava lukittava momentinmuunnin parantaa tuottavuutta ja polttoainetaloutta kantotehtävissä ja lyhyillä siirtomatkoilla. Kuljettaja voi kytkeä järjestelmän toimintaan 2. ja 4. vaihteilla. Ajonopeus kohoaa huomattavasti etenkin nousuissa suuremman vetokyvyn ansiosta. Samalla muuntimen tehohäviöt eliminoituvat ja polttoaineenkulutus pienenee merkittävästi. 5

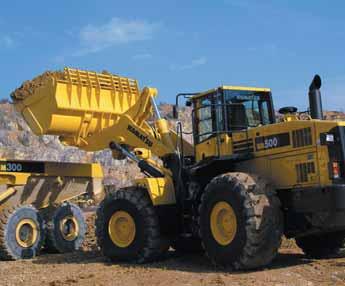

6 WA500-6 P YÖRÄKUORMAAJA ERINOMAINEN VAKAVUUS JA KETTERYYS Leveä raideväli ja pitkä akseliväli mm levyinen raideväli ja pituinen akseliväli takaavat WA500-6:n erinomaisen vakavuuden joka riittää nopeisiin työkierroksiin epätasaisessakin maastossa materiaalia varistamatta ja mukavuudesta tinkimättä. 40º kääntökulma kumpaankin suuntaan tekee WA500-6 mallista poikkeuksellisen ketterän ja nopean ahtaissakin olosuhteissa. Suuri tyhjennyskorkeus ja erinomainen ulottuma Vakio kuormausrungon ja nostovarsiston ansiosta tyhjennyskorkeus on jopa 3,43 metriä ja ulottuma yhtä vaikuttava 1,38 metriä, mikä helpottaa korkealaitaisten autojen kuormausta. Suuri 6,0 m³ kauha vähentää autojen täyttämiseen tarvittavien työkierrosten lukumäärää säästäen arvokasta aikaa työmaalla. 6

7 PYÖRÄKUORMAAJA WA500-6 LAATUA, JOHON VOIT LUOTTAA! Komatsun suunnittelema ja valmistama Komatsu suunnittelee ja valmistaa itse hydraulipumput ja venttiilit, etu- ja taka-akselit sekä moottorin, vaihteiston ja vääntömomentinmuuntimen. Kaikki komponentit valmistetaan erittäin tiukkojen valmistus- ja laatuvaatimusten mukaisesti - pienintä ruuvia myöten. Kaikki komponentit on suunniteltu toimimaan yhdessä maksimi tehokkuuden ja luotettavuuden varmistamiseksi. Uusi vaihteisto Komatsun elektronisesti ohjattu, automaattisesti vaihtava planetaarivaihteisto takaa täydellisen vaihteensiirron joka kerta. Järjestelmä laskee ihanteellisen vaihtamispisteen koneen ajonopeuden, moottorin käyntinopeuden ja kaasupolkimen kulman perusteella pitäen moottorin taloudellisella käyntialueella ja varmistaen pehmeän vaihteensiirron. Tämä varmistaa maksimi tuottavuuden minimi ponnistuksin ja antaa kuljettajalle mahdollisuuden täysin keskittyä työhönsä. Kestävät, järeät akselit Pitkälle kehitetyt uudet, järeät akselit kestävät normaalia pitempään raskaimmissakin työolosuhteissa. WA500-6 voidaan myös varustaa valinnaisilla monilevyisillä tasauspyörästöjen kitkalukoilla pitokyvyn parantamiseksi. 7

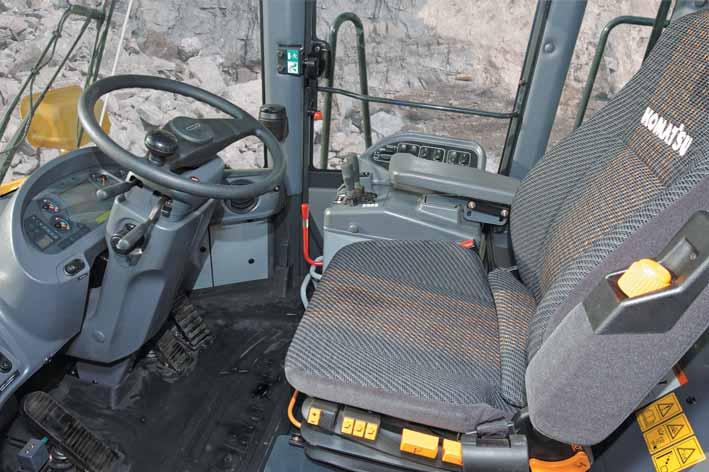

8 WA500-6 P YÖRÄKUORMAAJA SPACECAB -OHJAAMO Ylittämätön ajomukavuus ja paras näkyvyys joka suuntaan Kokoluokkansa suurimpana uusi SpaceCab -ohjaamo tarjoaa henkilöautoon verrattavissa olevan poikkeuksellisen hyvän kuljettajan mukavuuden. Suuresta kehystämättömästä tuulilasista avautuu esteetön näkyvyys kauhaan ja renkaille ja alaspäin kaareutuva takaosa parantaa näkyvyyttä taaksepäin. Ohjaamon asennuksessa käytetyt, iskuja vaimentavat viskoosityynyt alentavat merkittävästi ohjaamon sisäistä melutasoa. Ajomukavuutta lisäävät edelleen ilmastointilaite (vakiovaruste) ja täysin säädettävä, ilmajousitettu lämmitettävä istuin, jossa on säädettävät ristiselän ja niskan tuet. Täysin säädettäviin konsoleihin sijoitetut helppokäyttöiset, ergonomiset hallintalaitteet antavat kuljettajalle mahdollisuuden mukavaan ja tuottavaan työskentelyyn pitkienkin työvuorojen aikana. Turvallinen ja helppo kulku ohjaamoon Ohjaamoon kulku on helppoa portaita pitkin, joissa on itsepuhdistuvat, 8 eteenpäin kallistuvat askelmat. Takareunasta saranoidut ohjaamon ovet avautuvat täysin auki-asentoon ja myös oikean puoleinen ovi avautuu täysin avoimeksi. Helposti puhdistettavat ikkunat Lisäaskelma ja kädensijat turvaavat ja helpottavat tuulilasin puhtaanapitoa. 8

9 PYÖRÄKUORMAAJA WA500-6 HELPPO JA MUKAVA AJAA Ergonomiset hydrauliset hallintalaitteet ja tukevat käsinojat Helppokäyttöiset, elektronisesti esiohjatut (EPC) hallintavivut tarjoavat tarkan ja vaivattoman kuormausprosessin. Liukuvan konsolin ja käsinojien etäisyyttä ja korkeutta voidaan säätää mukavuuden varmistamiseksi. Lisäksi järjestelmä on täysin eristetty kuormauksen aiheuttamalta tärinältä ja iskuilta. Puoliautomaattinen kauhan täyttötoiminto Uusinta uutta on Komatsun patentoima puoliautomaattinen kauhan täyttötoiminto. Ohjelmoitu kauhan täyttö tapahtuu elektronisesti esiohjattujen hallintavipujen avulla. Itse asiassa kasaan ajettaessa hallintavipuja ei enää tarvitse käsin liikuttaa. Aloittelevakin kuljettaja pystyy nopeasti tehokkaisiin työkierroksiin ja kokeneille ammattilaisille työskentely on aikaisempaa helpompaa ja mukavampaa. Automaattisesti toimiva nostokorkeuden rajoitin ja kauhan asetinlaite Erilliset ohjelmoitavat rajoittimet lisäävät kuljettajan työturvallisuutta ja mukavuutta saman aikaisesti. Kuljettajan istuimelta säädettävät noston rajoittimen asetukset pysäyttävät työlaitteen nosto- ja laskuliikkeen pehmeästi halutulle korkeudelle antaen kuljettajalle mahdollisuuden täysin keskittyä työhönsä. Lisäksi kauhan kaivukulmaa voidaan säätää 5º kumpaankin suuntaan olosuhteiden niin vaatiessa. Joutokäyntiautomatiikalla varustettu moottorin käyntinopeuden esiasetus Tarvittaessa kuormaajan tuottavuutta voidaan kasvattaa säätämällä moottorin joutokäyntinopeus tietylle tasolle. Tällöin moottori saadaan pidetyksi taloudellisella käyntialueella nopeissa autonkuormaustehtävissä. Lisäksi automaattinen joutokäyntiautomatiikka mahdollistaa lisäsäästöt polttoaineenkulutuksessa. Toimintaan kytkettynä se alentaa moottorin käyntinopeuden alhaisimmalle tasolle 10 sekunnissa hallintalaitteiden ollessa vapaa-asennossa. Uusi helppo joystick-ohjaus (lisävaruste) Lisävarusteena saatavan joystick-ohjausjärjestelmän avulla konetta on helppo ohjata kevyellä ranneliikkeellä tiukoissa kuormaustilanteissa. Ajosuunnan muutokset ja nopeusalueiden valinnat tehdään vivussa olevilla painikkeilla. Lisäksi käytettävissä on kaksi erilaista ohjausnopeutta sen mukaan, onko kysymyksessä tiukka V-liikeratainen autojen kuormaus vai materiaalin kantaminen pitemmällä siirtomatkalla. 9

10 WA500-6 P YÖRÄKUORMAAJA HELPPO JA NOPEA HUOLTO EMMS - Valvontajärjestelmä Täysin uudentyyppinen, selkeästi jäsennelty valvontajärjestelmä, jonka lukemista helpottaa sen sijainti suoraan kuljettajan näkökentässä. Toimintahäiriön sattuessa valvontalaitteen näyttöön ilmestyy välittömästi yksityiskohtainen tekstiviesti kuljettajan valitsemalla kielellä. Vikamuistin ja toimintojen automaattisen tarkistuksen lisäksi järjestelmä näyttää myös määräaikaishuoltojen ajankohdat. Toiminto helpottaa merkittävästi huoltotyötä ja muistuttaa kuljettajaa riittävän ajoissa lähestyvistä öljyjen ja suodattimien vaihdoista. Järjestelmä pitää sekä kuljettajan että huolto-organisaation koko ajan tietoisina koneen pääkomponenttien toimintakunnosta ja estää odottamattomien ongelmien syntymisen. Pyörimissuuntaa vaihtava tuuletin Ohjaamossa olevalla painikkeella kuljettaja voi erittäin pölyisissä olosuhteissa pyörittää moottorin tuuletinta päinvastaiseen suuntaan. Lisäksi saranoitu, pulttikiinnitteinen tuuletin voidaan kääntää ulospäin puhdistuksen helpottamiseksi. Helposti tarkistettavat nestemäärät Kaikkien tärkeiden öljyjen ja nesteiden määrät voidaan tarkistaa maassa seisten. Jäähdytysnesteen, öljyn ja ilmanpuhdistimen tarkistuslaseista nesteiden tasot näkyvät yhdellä vilkaisulla. Tehdasasennettu keskusvoitelujärjestelmä Keskusvoitelujärjestelmä vähentää päivittäiset huoltotyöt ehdottomaan minimiinsä. Järjestelmän hyvin suojattu järeä putkitus varmistaa jatkuvan voitelun ja koneen hyvän käyttövalmiuden. Ohjaamossa oleva elektroninen valvontalaite ilmaisee voitelujärjestelmässä ilmenevät toimintahäiriöt. Keskusvoitelu lisää koneen käyttövarmuutta ja alentaa korjaus- ja huoltokustannuksia. Tuotetuki ja varaosien saatavuus Ostaessasi Komatsu maarakennuskoneen sisältyy kauppaan paljon enemmän kuin pelkkä kone. Tuotetukipalvelumme ovat käytettävissäsi koneen koko pitoajan. Valikoimastamme löytyy sekä erilaisia ennaltaehkäiseviä huolto-ohjelmia että täydellisiä kaiken kattavia kaluston kunnossapitosopimuksia. Käyttöhäiriön sattuessa Komatsun tiheä dealeriverkosto sekä hyvä varaosapalvelu palauttaa koneesi nopeasti takaisin työhön. 10

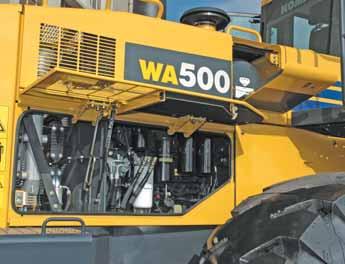

11 PYÖRÄKUORMAAJA WA500-6 Aikaa säästäväksi suunniteltu Pitkät huoltovälit ja hyvin esillä olevat huoltokohteet vähentävät WA500-6 kuormaajan kunnossapitoon kuluvaa aikaa ja kustannuksia. Kaasujouset keventävät ja helpottavat kaikkien ylöspäin aukeavien huolto-ovien avaamista päivittäisten huoltojen yhteydessä. Keskitetysti sijoitetut suodattimet Kaikkien suodattimien keskittäminen samaan paikkaan lyhentää huoltoon kuluvaa aikaa merkittävästi. Moottorin ilmansuodatin on helppo huoltaa huoltotasolta ja vaihteiston öljynsuodattimet on asennettu kotelon ulkopuolelle. Moottori on hyvin esillä Moottorin tarkastamista varten pulttikiinnitteinen konepeitto on helppo poistaa muutamassa minuutissa, jolloin moottoritilaan avautuu esteetön pääsy. Ulkopuoliset tyhjennystulpat Kaikki öljyt ja nesteet voidaan tyhjentää huoltotyötä helpottavien ja valumia estävien ulkopuolisten venttiileiden kautta. Komtrax Komatsun koneen paikannusjärjestelmä Komatsun KOMTRAX - paikannusjärjestelmä tarjoaa uuden tehokkaan tavan koneittesi paikantamiseen ja seuraamiseen koska hyvänsä ja missä hyvänsä. KOMTRAX mahdollistaa koneen tarkan paikantamisen ja konetietojen reaaliaikaisen seurannan. GPS-lähetin ja satelliittiteknologia varmistavat, että järjestelmää voidaan käyttää pitkälle tulevaisuuteen ja että se täyttää sille asetetut vaatimukset nyt ja tulevina vuosina. 11

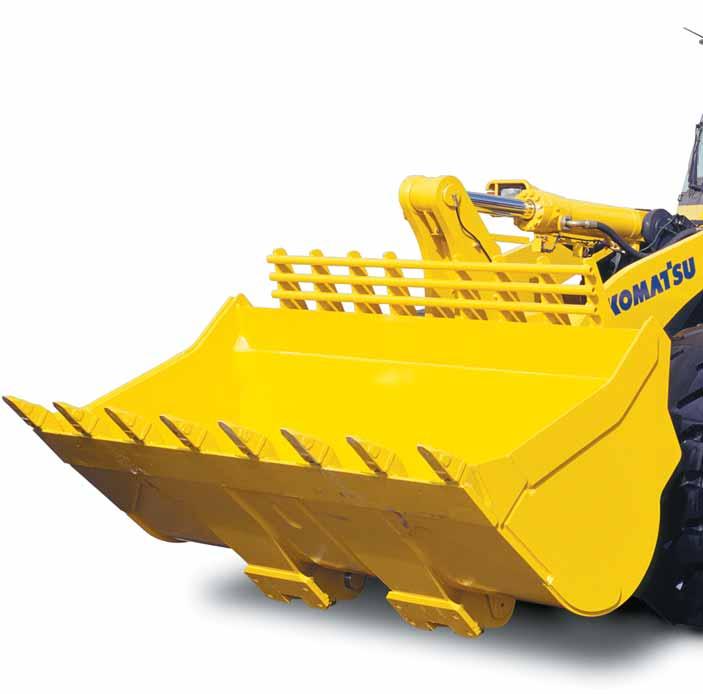

12 WA500-6 P YÖRÄKUORMAAJA KAUHAT JA LISÄLAITTEET Sorakauha Sorakauhalle ominaisia piirteitä ovat hyvä tunkeutumis- ja irrotuskyky sekä erinomainen kuormanpito. Sorakauha voidaan varustaa leikkuuterän päälle kiinnitetyillä istukoilla ja vaihdettavilla tuppiloilla. Louhoskauha V-teräinen kauha tunkeutuu louhoskasaan erinomaisesti vaikeissakin olosuhteissa. Järeät hardox-kulutuslevyt pidentävät kauhan käyttöikää. Erittäin kuluttaviin olosuhteisiin on saatavana kestävillä KVX kulutusosilla varustettuja erikoiskauhoja. Irtomateriaalikauha Irtotavaran kauha on oikea ratkaisu irtonaisten ja suhteellisen keveiden materiaalien käsittelyyn. Suorat sivulevyt varmistavat hyvän kuormanpidon. Tämä kauha voidaan varustaa päällekiinnitetyillä istukoilla ja vaihdettavilla kynsillä tai pultatulla leikkuuterällä. Erittäin kestävät kulutusosat Komatsun KVX, Kmax, ja Hensley osien takana on Komatsun laaja tieto-taito, joka tekee siitä johtavan kulutusosien markkinoijan kansainvälisillä markkinoilla. Laaja valikoima erittäin kestäviä kauhan kynsiä, kynsisegmenttejä ja kulutuslevyjä kattaa kaikki sovellukset kaikkein hankalimmissakin olosuhteissa. Hydraulinen pikaliitin WA500-6 pystyy vaihtamaan työlaitetta muutamassa sekunnissa kiilalukitukseen perustuvan HD-pikaliittimen avulla. Uudessa rakenteessa alkuperäisten ja liittimen kiinnityspisteiden ero on minimaalisen pieni. Tämän ansiosta nostovoimat säilyvät miltei muuttumattomina tappikiinnitteisiin työlaitteisiin verrattuna. Monipuolinen työlaitevalikoima Esimerkiksi tukkipihti: Tukkien käsittelyyn tarkoitetulla erikoiskaatosylinterillä varustettuna WA500-6 soveltuu vahvan rakenteensa ja tehokkaan hydrauliikkansa ansiosta hyvin tukkikoneeksi. Järeä kuormausrunko ja vahvat akselit takaavat erinomaisen käyttövarmuuden. 12

13 PYÖRÄKUORMAAJA WA500-6 TEKNISET TIEDOT MOOTTORI Malli... Komatsu SAA6D140E-5 Tyyppi... Yhteispaineruiskutuksella varustettu vesijäähdytetty, vähäpäästöinen, turboahdettu ja välijäähdytetty dieselmoottori, jossa jäähdytetty pakokaasujen ERG-kierrätysjärjestelmä Moottoriteho käyntinopeudella rpm ISO kw / 357 hv ISO 9249 (vauhtipyöräteho) kw / 353 hv Maks. suurin vääntömomentti / käyntinopeus Nm / rpm Sylinterien lukumäärä...6 Sylinterimitat, halkaisija iskunpituus mm Iskutilavuus... 15,24 l Tuulettimen tyyppi...hydraulinen Voitelujärjestelmä... Hammaspyöräpumppu, vesijäähdytteinen öljynjäähdytin ja mäntiä jäähdyttävät suuttimet Suodatin... Vedenerottimella varustettu päävirtasuodatin Ilmanpuhdistimen tyyppi... Kuiva ilmanpuhdistin, automaattinen pölynpoisto ja pölymäärän näyttävä esipuhdistin VAIHTEISTO Vaihteisto...Automaattinen powershift-vaihteisto Vääntömomentinmuunnin...Kaksivaiheinen, 3-elementtinen Ajonopeudet km/h (29.5 R25 renkaat) Vaihde eteenpäin 7,7 12,5 22,3 35 muunnin lukittuna taaksepäin 8, ,5 muunnin lukittuna AKSELIT JA RENKAAT Vetojärjestelmä... 4-pyöräveto Etuakseli... Komatsun HD-akseli, täysin kevennetty, (LSD-akselisto lisävarusteena) Taka-akseli... Komatsun HD-akseli, täysin kevennetty, 24º kallistusvara, (LSD-akselisto lisävarusteena) Tasauspyörästö... Suora kartiohammaspyöräpari Päätepyörästö...Öljykylvyssä oleva planeettapyörästö Renkaat R25 PÄÄSTÖARVOT Moottorin päästöt... Täyttää EU Vaihe IIIA ja EPA Tier III pakokaasuvaatimukset Äänitaso LwA, ulkoinen melu db(a) (2000/14/EC Stage II) LpA, melutaso ohjaamossa db(a) (ISO 6396 dynaaminen melutaso) Tärinätasot (EN 12096:1997)* Käsi/käsivarsi... 2,5 m/s² (mittausepävarmuus K = 0,04 m/s²) Vartalo... 0,5 m/s² (mittausepävarmuus K = 0,28 m/s²) * riskiarvon määrityksessä direktiivin 2002/44/EC mukaisesti, käytä ISO/TR 25398:2006 mukaisia arvoja. JARRUT Ajojarrut... Kaikkiin pyöriin vaikuttavat hydrauliset öljykylpylevyjarrut Seisontajarru...Öljykylpylevyjarrut Hätäjarru... Käyttää seisontajarrua HYDRAULIIKKAJÄRJESTELMÄ Tyyppi... Komatsu CLSS (Closed Load Sensing System) Hydrauliikkapumppu... Muuttuvatilavuuksinen mäntäpumppu Työpaine bar Pumpun tuotto l/min Nosto-/kallistussylinterien lukumäärä...2/1 Tyyppi... Kaksitoiminen Sylinterimitat, halkaisija iskunpituus Nostosylinterit mm Kallistussylinteri mm Hydrauliikkajärjestelmän työkierrosaika nimelliskuorma kauhassa Nosto... 7,2 s Lasku (kauha tyhjänä)... 4,2 s Tyhjennys... 1,7 s OHJAUSJÄRJESTELMÄ Järjestelmä...Runko-ohjaus Tyyppi... Täyshydraulinen ohjaus Ohjauskulma kumpaankin suuntaan...40 Ohjauspumppu... Muuttuvatilavuuksinen mäntäpumppu Työpaine bar Pumpun tuotto l/min Ohjaussylintereiden lukumäärä... 2 Tyyppi... Kaksitoiminen Halkaisija x iskunpituus mm Pienin kääntösäde (29.5 R25 renkaiden ulkoreunasta mitattuna) mm OHJAAMO SpaceCab : Kaksiovinen ohjaamo täyttää ISO 3471 ja SAE J1040c standardien ROPS -rakenteille asettamat vaatimukset sekä ISO 3449 standardin FOPS -rakenteita koskevat vaatimukset. Paineistettu ja ilmastoitu ohjaamo on meluvaimennettu ja asennettu nestettä sisältävien joustintukien varaan. ROPS = Koneen ympäripyörähtämisen kestävä rakenne FOPS = Putoavilta esineiltä suojaava rakenne TÄYTTÖMÄÄRÄT Jäähdytysjärjestelmä l Polttoainesäiliö l Moottoriöljy l Hydrauliikkajärjestelmä l Etuakseli l Taka-akseli l Vääntömomentinmuunnin ja vaihteisto l 13

14 WA500-6 P YÖRÄKUORMAAJA PÄÄMITAT JA SUORITUSARVOT Mitat ja suoritusarvot ilman hampaita Sorakauha Louhoskauha Louhoskauha Suora terä V-terä hampailla varustettuna pultattu terä hampailla varustettuna pultattu terä hampailla varustettuna Kauhan tilavuus (ISO 7546 kukkura) m³ 5,3 5,3 5,6 5,2 5,5 5,2 5,5 Myyntikoodi C01 C02 C03 C29 C30 C32 C33 Materiaalin tiheys t/m³ 1,8 1,8 1,7 1,8 1,7 1,75 1,65 Kauhan paino kg Staatt. kaatokuorma runko suorana kg Staatt. kaatokuorma 40 ohjauskulmalla kg Irrotusvoima kn Nostokyky maanpinnan tasossa kn Työpaino (ilman lisävastapainoa) kg Kääntösäde renkaasta mitattuna mm Kääntösäde kauhan kulmasta mitattuna mm a Ulottuma 45º tyhjennyskulmalla mm b Tyhjennys. 45º tyhjennyskulmalla mm c Saranatapin korkeus mm d Kauhan takareunan korkeus mm e Kaivusyvyys mm f Suurin kuormaus. 45º tyhjennyskulmalla mm A Kokonaispituus kauha maassa mm B Akseliväli mm C Kauhan leveys mm D Leveys renkaista mitattuna mm E Raideleveys mm F Maavara mm H Kokonaiskorkeus mm pultattu terä 14 Ilmoitetut mitat perustuvat 29.5 R25 renkaisiin. Tyhjennyskorkeudet ja ulottumat on mitattu leikkuuterästä tai pultatusta terästä.

15 PYÖRÄKUORMAAJA WA500-6 Mittojen ja painojen muutokset: Lisävastapaino 29.5 R25 renkaat XLD D1A-L R25 renkaat XMINE-L5 Työpaino kg kg kg Staatt. kaatokuorma runko suorana kg kg kg Staatt. kaatokuorma 40 ohjauskulmalla kg kg kg Kokonaiskorkeus (A) Ulottuma 45º tyhjennyskulmalla - 25 mm - 20 mm Tyhjennys. 45º tyhjennyskulmalla + 20 mm + 30 mm Leveys renkaista mitattuna + 20 mm + 55 mm Kokonaiskorkeus (H) + 20 mm + 30 mm Kauhan täyttökerroin Kauhan tilavuus (m³) 6,3 6,0 5,6 5,3 4, Materiaalin tiheys (kg/m³) Irtomateriaalikauha Irrotetun tai murskatun materiaalin käsittelyyn Irtomateriaalikauha Irrotetun tai murskatun materiaalin kuormaamiseen ja kantamiseen Sorakauha/Irtomateriaalikauha Maansiirtotöihin tai murskatun materiaalin kuormaamiseen ja kantamiseen Louhoskauha Räjäytettyjen, erittäin kuluttavien materiaalien kuormaukseen Louhoskauha Louhitun tai erittäin kuluttavan materiaalin kuormaamiseen korkeanostovarsistolla Tyypillisiä materiaalien tiheyksiä (kg/m³) ilman hampaita hampailla varustettuna Irtomateriaalikauha pultattu terä ilman hampaita pultattu terä Korkeanostovarsisto Sorakauha hampailla varustettuna pultattu terä 5,6 5,6 5,9 6,0 6,3 4,5 4,7 C10 C11 C12 C05 C07 C14 C15 1,7 1,65 1,55 1,6 1,45 1,85 1, Basaltti Bauksiitti, kaoliini Multa, kuiva varastoitu Multa, märkä kaivettu Kipsi, louhittu Kipsi, murskattu Graniitti, louhittu Kalkkikivi, louhittu Kalkkikivi, murskattu Sora, seulomaton Sora. kuiva Sora, kuiva, 6-50 mm Sora, märkä, 6-50 mm Hiekka, kuiva, irtonainen Hiekka, kostea Hiekka, märkä Hiekka ja savi, irtonainen Hiekka ja sora, kuiva Hiekkakivi Saviliuske Kuona, rikottu Kivimurske Savi, häiriintymätön Savi, kuiva Savi, märkä Savi ja sora, kuiva Savi ja sora, märkä

16 WA500-6 Komatsu SAA6D140E-5, turboahdettu yhteispaine ruiskutuksella varustettu suoraruiskutusdiesel joka täyttää EU Vaihe IIIA ja EPA Tier III - päästömääräykset Vaihtovirtalaturi 75 A/24 V Käynnistysmoottori 11 kw/24 V Akut 143 Ah/2 12 V Vastapaino Hydraulikäyttöinen tuuletin, jonka pyörimissuuntaa voidaan vaihtaa 2-karainen päähallintaventtiili Elektronisesti ohjattu 2-vipuhallinta, jossa - Kauhanliikkeen pysäytyksen modulointi - Nostoliikkeen katkaisun asettaminen ohjaamosta Korkeanostovarsisto 900 kg lisävastapaino 3-karainen päähallintaventtiili Elektronisesti ohjattu toisen sukupolven ajonvakaaja Automaattiset tasauspyörästön kitkalukot eteen ja taakse Vääntömomentinmuuntimen lukitus 20 tai 25 km/h versio (ei momentin muuntimen lukolla) Super DeLuxe ilmajousitettu, lämmitettävä ja turvavyöllä varustettu istuin (EUstandardin mukainen) Joystick-sauvaohjaus ja siihen yhdistetty suunnanvaihdin Jarruöljyn jäähdytysjärjestelmä 29.5 R25 L3, 4, 5 renkaat 26.5 R25 renkaat Sorakauha 5,3 m³ PYÖRÄKUORMAAJA VAKIOVARUSTEET - Puoliautomaattinen kauhan täyttötoiminto Keskusvoitelujärjestelmä Täyshydrauliset jarrut Jäähdytysjärjestelmän vesisuodatin Veden erotin Järeät HD-akselit Elektronisesti ohjattu automaattivaihteisto, jossa voidaan säätää sekä vaihtamisajankohtaa että vedon irrotusta Työtapavalinta Joutokäyntiautomatiikalla varustettu moottorin käyntinopeuden esiasetus Komtrax Komatsun koneen paikannusjärjestelmä EMMS -valvontajärjestelmä, jossa automaattinen tarkistus ja huoltovälien näyttö SpaceCab -ohjaamo, ROPS/FOPS-rakenne, joustavien viskoositukien varaan asennettu, kaksiovinen ohjaamo, jossa, sävytetyt turvalasit, tihkukytkimellä varustettu tuulilasinpyyhkijä, takalasin pyyhkijä, häikäisysuoja, savukkeen sytytin, tuhkakuppi, laukkuhylly, lattiamatto, kuuma ja kylmä lokero, lämmitettävä takalasi, pysty- ja vaakasuunnissa säädettävä ohjauspilari, taustapeili Ilmajousitettu, lämmitettävä ja turvavyöllä varustettu istuin (EU-standardin mukainen) Sähköisesti toimiva ilmastointilaite LISÄVARUSTEET Sorakauha 5,6 m³ Sorakauha (korkeakaatokiinnitys) 4,5 m³ Sorakauha (korkeakaatokiinnitys) 4,7 m³ Irtomateriaalikauha 5,6 m³ Irtomateriaalikauha 5,9 m³ Irtomateriaalikauha 6,0 m³ Irtomateriaalikauha 6,3 m³ Louhoskauha (suora terä) 5,2 m³ Louhoskauha (suora terä) 5,5 m³ Louhoskauha (V-terä) 5,2 m³ Louhoskauha (V-terä) 5,5 m³ Korkeakaatokauha Kevyen tavaran kauha Erikoiskauhat Erilaiset kauhan hampaat ja teräsegmentit (Komatsu Kmax/KVX ) ja muut erikoistilauksesta saatavat lisälaitteet ja kulutusosat Hydraulinen pikaliitin Akut 180 Ah/2 12 V Täyttötyökalu keskusvoitelujärjestelmää varten Peruutushälytin Peruutushälytin (ns. valkoinen kohina -versio) Optinen peruutushälytin (vilkkuvalo) Vilkkumajakka Kattokisko Kattokaide ja ohjaamon saattovalo Lisävalot eteen ja taakse Kupera, taaksepäin suunnattu lisäpeili 12 V ulosotto ohjaamossa Lämmityslaitteet kylmiä olosuhteita varten (moottori ja CD-radio 2 eteen suunnattua halogeeni työvaloa 2 valonheitintä edessä ja takana Peruutusvalo Äänimerkinantolaite Kädensijat vasen/oikea Etulokasuojat Pikatankkausliittimellä varustettu polttoainesäiliö Ulkopuoliset tyhjennystulpat Varaohjausjärjestelmä Suojat ilkivaltaa vastaan WA500-6 on varustettu 89/392 EWG ff ja EN474 -koneohjeistossa annettujen turvasäädösten mukaisesti. ohjaamon esilämmitys) Turbo II ilman esipuhdistin Elektroninen varkaudenestolukko Takarenkaiden täyspitkät lokasuojat Päävirtakatkaisin Jauhesammutin Hydrauliikkajärjestelmän biohajoava öljy Maalaus asiakkaan toivomiin erikoisväreihin Erikoisvarustus erittäin syövyttäviin olosuhteisiin Kivenkäsittelyvarustus Korkealle nostava tukkipihtivarustus Työkalut Muista lisävarusteista saat tarkemmat tiedot lähimmältä maahantuojan edustajalta Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax VYSS /2010 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ilmoitetut tiedot eivät sido valmistajaa, joka pidättää itsellään oikeuden muutoksiin. Kaavioissa ja kuvissa saattaa olla erikoisvarusteisia koneita. Vakio- ja lisävarusteissa saattaa esiintyä maakohtaisia eroja.
