WA65-3 WA65-3/PT-3 PYÖRÄKUORMAAJA. NETTOTEHO 37 kw 50 hp TYÖPAINO kg KAUHOJEN TILAVUUDET 0,55-1,1 m³

Transkriptio

1 WA 65 WA65-3 WA65-3/PT-3 PYÖRÄKUORMAAJA NETTOTEHO 37 kw 50 hp TYÖPAINO kg KAUHOJEN TILAVUUDET 0,55-1,1 m³

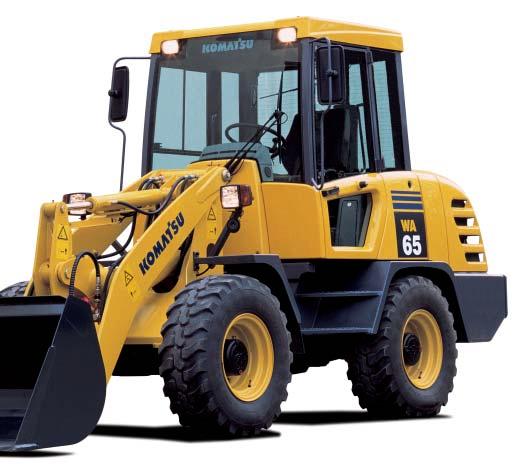

2 WA65-3 Pyöräkuormaaja YHDELLÄ SILMÄYKSELLÄ Uudet WA65-3 ja WA65PT-3 kuormaajat ylittävät edeltäjänsä ajomukavuudessa, huollettavuudessa ja päivittäisessä työtehossa. Kuormaajat ovat saatavana joko Z-vivustoon perustuvalla delta- (WA65-3) tai yhdensuuntaisesti nostavalla (WA65PT-3) nostovarsistolla. Ainutlaatuinen ajomukavuus ja sopusuhtainen rakenne sekä korkea suorituskyky ja suuri teho ovat näille pienkuormaajille leimaa antavia piirteitä. Hydraulinen pikaliitin ja Komatsun laaja työlaitevalikoima tarjoavat sen käytölle lähes rajattomat mahdollisuudet. Yhdensuuntaisesti nostava WA65PT-3 soveltuu erinomaisesti teollisuuden palvelukoneeksi. Hydraulisen nelipistekiinnitteisen pikaliittimen avulla työlaitteiden vaihtaminen käy helposti ja nopeasti. (sivu 5) Delta-nostovarsisto (WA65-3) ja täysleveä tuulilasi takaavat erinomaisen näkyvyyden sekä työlaitteelle että renkaille. (sivu 4) Komatsun alkuperäisten työlaitteiden laaja valikoima lisää merkittävästi kuormaajan käyttömahdollisuuksia. (sivu 5) 2 Molemmille akseleille vakiona asennetut tasauspyörästöjen automaattiset kitkalukot ja vyörenkaat varmistavat optimaalisen pidon märissä ja liukkaissa olosuhteissa.

3 WA65-3 PYÖRÄKUORMAAJA NETTOTEHO 37 kw 50 hp TYÖPAINO kg KAUHOJEN TILAVUUDET 0,55-1,1 m³ Vakiona olevat liukuikkunat ja tehokas ilmastointilaite (lisävaruste) pitävät ohjaamon lämpötilan miellyttävänä säästä riippumatta. Työliikkeiden hallinta on helppoa servo-ohjatulla monitoimivivulla. (sivu 4) Komatsun vaimeasti käyvälle, 4-sylinteriselle vähäpäästömoottorille on myönnetty Blue Angel - sertifikaatti sen poikkeuksellisen alhaisen melutason perusteella. (sivu 4) Pyöristetty peräosa ja viistetty vastapaino parantavat näkyvyyttä ja Huoltovapaat jarrut sisältävä helpottavat liikkumista varastokasalla. hydrostaattinen voimansiirto kehittää tasapainoisen ja korkean tunkeutumisvoiman. 3

4 WA65-3 Pyöräkuormaaja Ajomukavuudeltaan henkilöautoon verrattava ohjaamo Helposti luettavat, loogisesti sijoitetut mittarit ja katkaisimet, esiohjattu hydrauliikkajärjestelmä ja monitoiminen hallintavipu sekä ergonominen istuin ja järkevästi sijoitetut raitisilmasuuttimet tekevät ajamisesta nautinnon, jota edelleen parantaa oikean puoleiseen oveen asennettu liukuikkuna. Delta-nostovarsisto kaikki näkyvissä yhdellä silmäyksellä Sekä vakio- että yhdensuuntaisesti nostavan WA65PT-3 version nostovarsiston rakenne avaa kuljettajalle erinomaisen näkyvyyden työlaitteelle ja renkaille ja varmistaa hänelle optimaaliset työolosuhteet vaikeimmissakin työkohteissa. Pikaliitin nopeuttaa ja helpottaa työlaitteiden vaihtoja. Huolto ja kunnossapito helppoa ja vaivatonta Moottorin huoltokohteisiin on esteetön pääsy avaamalla moottoritilan molemmilla puolilla olevat leveät huolto-ovet. Täysin tiivistetyt, monilevyiset öljykylpylevyjarrut ovat täysin huoltovapaat. Lisävarusteena saatava keskusvoitelujärjestelmä vähentää päivittäisen huollontarpeen minimiin. Pakokaasupäästöjen raja-arvot ISO 8178 standardin mukaisesti määritettynä (g/kwh) 5,5 1,5 8 2,841 0,931 7,137 CO HC NOx EU:n raja-arvot WA65-3 mittaustulokset Ympäristöystävällisyys, - joka tuntuu sekä ohjaamossa että sen ulkopuolella Melutasot ohjaamossa ja sen ulkopuolella ovat alhaisimpia tässä kokoluokassa. Koneelle on myönnetty Blue Angel -sertifikaatti sen poikkeuksellisen alhaisen melutason johdosta. Lähes sanomattakin on selvää, että Komatsun 4-sylinterin vähäpäästömoottorin ominaisuuksiin kuuluvat myös erinomainen polttoainetalous ja juoheva käynti. Lisäksi kyseinen moottori alittaa reilusti EC Stage II vaatimusten raja-arvot. 4

5 WA65-3 PYÖRÄKUORMAAJA TYÖLAITTEET Komatsun pienkuormaajien mittavaan monikäyttöisyyteen kannattaa kiinnittää huomiota. Käytetäänpä niitä maa- tai tierakennuksessa, maataloustöissä, metsä- ja puuteollisuudessa, maisemoinneissa tai kuntien palvelukoneina, voidaan ne aina varustaa tarkoin työn vaatimusten mukaisesti. Vakiona oleva nelipisteliitin takaa monipuolisuuden ja antaa mahdollisuuden käyttää kuormaajaa todella tehokkaasti. Liitin soveltuu myös muiden valmistamien työlaitteiden kiinnittämiseen ilman vaikeuksia. Alkuperäisten työlaitteiden laajaan valikoimaan kuuluvat mm: Maakauha Kevyen tavaran kauha Korkeakaatokauha Maatalouskäyttöön tarkoitettu puristusleukakauha Lavahaarukoiden kelkka ja piikit Teleskoopilla varustettu nostopuomi Monitoimikauha Sivulle kaatava kauha Rankokauha Harjalaite 5

6 WA65-3 Pyöräkuormaaja PÄÄMITAT JA SUORITUSARVOT H G J Peruskoneen päämitat A Kauhan alatapin korkeus mm R1 Kääntösäde mm R3 Kääntösäde mm B Kääntökulma 40 C Akseliväli mm D Raideväli mm E Maavara 395 [290] mm F Kokonaiskorkeus mm WA65-3: WA65PT-3: α: 65 α: 51 β: 47 β: 48 γ: 50 γ: 50 WA65PT-3 arvot suluissa [ ] Päämitat lavahaarukoilla varustettuna G Suurin pinoamiskorkeus mm H Suurin ulottuma mm J Piikkien korkeus maksimi ulottumalla mm Kaatokuorma runko suorana (ISO 8313) [2.700] kg Kaatokuorma runko täydessä kääntökulmassa [2.300] kg Suurin kantokyky EN474-3 mukaan, 80% kg Suurin kantokyky EN474-3 mukaan, 60% kg [1.370] kg (Kelkka ja haarukoiden piikit vakioversioon kiinnitettynä. Haarukoiden yhteydessä suositellaan pultattavan lisävastapainon käyttöä). Suoritusarvot eri kauhoilla* Kauhan tyyppi Yleis- Kevyen tavaran Monitoimi- Korkeakaatokauha kauha kauha kauha Kauhan tilavuus (kukkuramitta) m³ 0,7 1,0 0,55 1,1 Materiaalin paino t/m³ 1,8 1,35 1,8 0,9 Kauhan paino ilman hampaita kg Sta. kaato., runko suorana kg [3.385] [3.195] [2.870] [2.290] Sta. kaato., runko 40 kulmassa kg [2.880] [2.690] [2.400] [1.890] Irrotusvoima, hydr. kn 39,8 [40,3] 34,3 [34,0] 35,9 [36,9] 18 [17,9] Suurin nostovoima, hydr. kn 33,3 [36,7] 32,9 [36,0] 32,5 [36,2] 31 [25,8] Työpaino kg a Ulottuma 45 tyhj. kulma mm ** b Tyhjennyskork. 45 kulma mm ** c Kauhan takareunan korkeus mm d Kaivusyvyys mm e Korkeus kantoasennossa mm f Kokonaispituus mm g Kauhan leveys mm r2 Kääntösäde kauhasta mitattuna mm *Mitat perustuvat 365/70 R18 SPT9 renkailla varustettuun koneeseen **täydellä tyhjennyskulmalla

7 WA65-3 PYÖRÄKUORMAAJA TEKNISET TIEDOT MOOTTORI Tyyppi... Komatsu 4D 94E Moottoriteho kw/50 hp (ISO 9249) Nimelliskierrosluku rpm Vääntömomentti/käyntinopeus... Maks. 165 Nm /1.600 rpm Sylinterien lukumäärä... 4 Halkaisija/iskunpituus... 94/100 mm Iskutilavuus cm³ Polttoainejärjestelmä... Suoraruiskutus Jäähdytysjärjestelmä... Termostaattiohjattu kaksipiirinen nestejäähdytys Sähköjärjestelmä V Akku V, 92 Ah Vaihtovirtalaturi A Ilmansuodatin... Esipuhdistimella ja turvaelementillä varustettu kuiva ilmansuodatin VAIHTEISTO Hydrostaattinen vaihteisto, joka sallii vaihtamisen ja ajosuunnan muutokset täydellä kuormalla. Vaihteiden lukumäärä Eteen-/taaksepäin... 2/2 Ajonopeudet 1. vaihde ,6 km/h 2. vaihde km/h tai vaihtoehtoisesti km/h OHJAUSJÄRJESTELMÄ Järjestelmä... Runko-ohjaus Tyyppi... Hydrostaattinen ohjaus (suljettu piiri) Ohjauskulma kumpaankin suuntaan Ohjauspumppu... Hammaspyöräpumppu Työpaine bar Kääntösäde (renkaan ulkoreunasta mitattuna)... 3,7 m JARRUT Ajojarrut... Yhdistetty jarru- ja ryömintäpoljin vaikuttaa kaikissa pyörissä oleviin huoltovapaisiin jarruihin Öljykyvyssä uivat monilevyjarrut Seisontajarru... Mekaanisesti toimiva, öljykylvyssä uiva monilevyjarru HYDRAULIIKKAJÄRJESTELMÄ Järjestelmä... Suljettu hydrauliikkajärjestelmä Työpaine bar Pumpun tuotto l/min Nostoaika... 5,0 s Laskuaika... 2,4 s Tyhjennysaika... 1,0 s AKSELIT JA RENKAAT Järjestelmä... 4-pyöräveto Akselit... Planeettatyyppiset jäykät akselit, molemmilla akseleilla vakiona tasauspyörästöjen automaattiset kitkalukot Taka-akselin kiinnitys... Jouston salliva nivel Taka-akselin pystyliikevara... +/- 12 Renkaat /70 R18 SPT 9 (vakio) 335/80 R18 SPT 9, Dunlop 12,5-18 MPT 12,5-20 MPT 365/80 R20 SPT 9 335/80 R20 SPT 9 15,5/55 R18 SPT 9 TÄYTTÖMÄÄRÄT Polttoainesäiliö... 77,0 l Moottorin jäähdytysjärjestelmä... 10,0 l Moottoriöljy... 9,4 l Työlaite-, ohjaus- ja ajohydrauliikka... 70,0 l Etuakseli... 6,1 l Taka-akseli ja vaihteisto... 6,5 l 7
