1 Kasten varastoautomaatit tuovat tehokkuutta ja järjestystä varastoosi Varastotekniikan ykkönen

2 Kastenvarastoautomaateilla lisäät tuottavuutta Kasten-varastoautomaatit ovat tietokoneohjattuja varastointi- ja siirtojärjestelmiä, jotka tehostavat merkittävästi erilaisten tuotteiden säilytystä ja keräilyä. Ne ovat helposti liitettävissä yrityksen toiminnanohjausjärjestelmään. Automaatit mitoitetaan ja varustellaan kohteeseen ja toimintaympäristöön sopiviksi. Varastoautomaateilla lattiapinta-alaa voidaan säästää jopa 70 prosenttia ja keräilyä tehostaa yli 60 prosenttia. Kun haluat uutta ajattelua ja tehokkuutta varastologistiikkaasi, ota yhteys Suomen johtavaan varastokaluste- ja automaattivalmistajaan Constructor Finlandiin. Meillä on yli 20 vuoden kokemus varastoautomaattien valmistuksesta ja tuotekehityksestä. Hyödynnämme kaikissa tuotteissamme viimeisintä teknologiaa. Tyytyväisiä asiakkaita on ympäri maailmaa. Kaikki automaatit mitoitetaan kohteeseen sopivaksi! VARASTOTEKNIIKAN YKKÖNEN 2

3 S 4-7 Kasten Tornado Uusinta tekniikkaa jo nyt. Toimii hissiperiaatteella. Soveltuu myös suurien ja raskaiden kappaletavaroiden käsittelyyn. Ryhmäpoiminnalla erittäin korkea keräilytehokkuus. Voidaan käyttää myös tavaran siirtoon kerrosten välillä. Voidaan mitoittaa helposti asiakastarpeen mukaan. S 8-11 Kasten Paternoster Tavarat kiertävät pystysuunnassa rotaatioperiaatteella. Soveltuu erityisesti kappaletavaroiden käsittelyyn. Ryhmäpoiminnalla erittäin korkea keräilytehokkuus. Useita kantavuus- ja mitoitusvaihtoehtoja. S Kasten HOCA Tavarat kiertävät vaakasuunnassa rotaatioperiaatteella. Käytännöllinen matalissa ja pitkissä tiloissa. Ryhmäpoiminnalla erittäin korkea keräilytehokkuus. Tehokas, kun keräilyrivejä on paljon. Soveltuu myös suurikokoisille tuotteille ja erityisesti suuriin varastoihin. S KASTEN -varastonohjausohjelmisto Yksi ohjelmisto, joka soveltuu kaikille varastoautomaateille ja on helposti liitettävissä yrityksen toiminnanohjausjärjestelmään. Ohjaa joustavasti kaikentyyppisiä varastotoimintoja. Modulaarinen rakenne, lisäominaisuuksia voidaan hankkia tarpeiden mukaan. 3

4 4 Kasten Tornado tarjoaa nykyaikaisinta tekniikkaa isojen ja pienten tuotteiden keräilyyn ja säilytykseen

5 Tornado DT - kahden koneen kapasiteetti yhdessä käyttöaukossa. Kaikki automaatit mitoitetaan kohteeseen sopivaksi! KASTEN-Tornado on nerokkaan nostolaitteensa ansiosta erittäin nopea, energiaa säästävä ja hiljainen hissiperiaatteella toimiva varastoautomaatti. Se on helposti mitoitettavissa asiakkaan tuotteiden mukaan. Automaatille syötetään halutun tuotteen koodi manuaalisesti, viivakoodilukijalla tai automaattisesti ylemmän järjestelmän avulla, jolloin hissi hakee tilatun paletin ja tuo sen keräilijälle oikealle noutokorkeudelle. Tarvittaessa koko paletti voidaan kuljettaa toiseen työpisteeseen. Tornado on suljettu ja suojattu varasto arvokkaille ja aroille tavaroille. Älykkään ohjaimen ansiosta laite pyrkii asettamaan aktiiviset paletit niin lähelle aukkoa kuin mahdollista. Sesonkituotevalikoimassa saa silloin Kasten-Tornadosta kaiken hyödyn irti. Haluttaessa Tornadoon voidaan asettaa salasanat eri käyttötasoille, jolloin pääsy laitteelle on estetty. Salasanat voidaan kohdistaa myös palettikohtaisesti. Hyllytys- ja keräilyajat ovat erittäin lyhyet Tornadon suuren pysty- ja vaakasuuntaisen nopeuden ansiosta. Yksinkertaisen rakenteensa ansiosta Tornado on luotettava ja vaatii vain vähän huoltoa. Kasten Tornadojen syvyys, leveys ja korkeus ovat helposti mitoitettavissa asiakkaan tuotteiden mukaan. 5

6 Yhdeksän hyvää syytä valita Tornado Saat enemmän tavaraa samaan tilaan. Tornado säästää lattiapinta-alaa jopa 70 %. Keräily tehostuu. Keräilytyöhön käytettävä aika vähenee jopa 65 %. Tuotteiden käsittely on ergonomista. Automaatti tuo hyllytason sopivalle työskentelykorkeudelle. Asiaton käyttö voidaan estää. Hävikki pienenee. Tilaukset voidaan käsitellä vaivattomasti ja paperittomasti. Laite voidaan kytkeä helposti moniin erilaisiin toiminnanohjausjärjestelmiin Windows-pohjaisen pc-ohjaimen avulla. Keräilyvirheet minimoituvat. Tornadoa voidaan käyttää hissinä kerroksien välissä. Vakiona markkinoiden uusinta tekniikkaa. Rakennettu vakiokomponenteista. Helppokäyttöinen Windows-pohjainen pc-ohjain. Nopeat ja tarkat servokäytöt. Nerokas, energiaa säästävä, kevyt hissityyppinen nostolaite. Iso LCD-näyttö selkeällä grafiikalla ja tila-/statusnäytöllä. 6

7 KASTEN-Tornado käyttää olemassa olevan tilan tehokkaasti hyväksi. Kuten Paternosterissakin, keräilytasoja voi olla useammassa kerroksessa. Tekniset tiedot: Vakiomitoitus Palettileveys (sisäm.) mm Palettisyvyys (sisäm.) , 620, 720, 820 ja 1220 mm Palettikuorma... maks. 500 kg Kuorman korkeus...maks. 850 mm Pystys. nopeus...maks. 2,2 m/s Vaakas. nopeus...maks. 1,2 m/s Paletinvaihtoaika... jopa 15 s Laitteen kantavuus... maks kg Laitteen korkeus...maks. 15 m Sähköliittymä... 3 x 400 VAC Moottorin teho...5,5 kw 7

8 8 Kasten Paternosterilla säästät aikaa ja tilaa

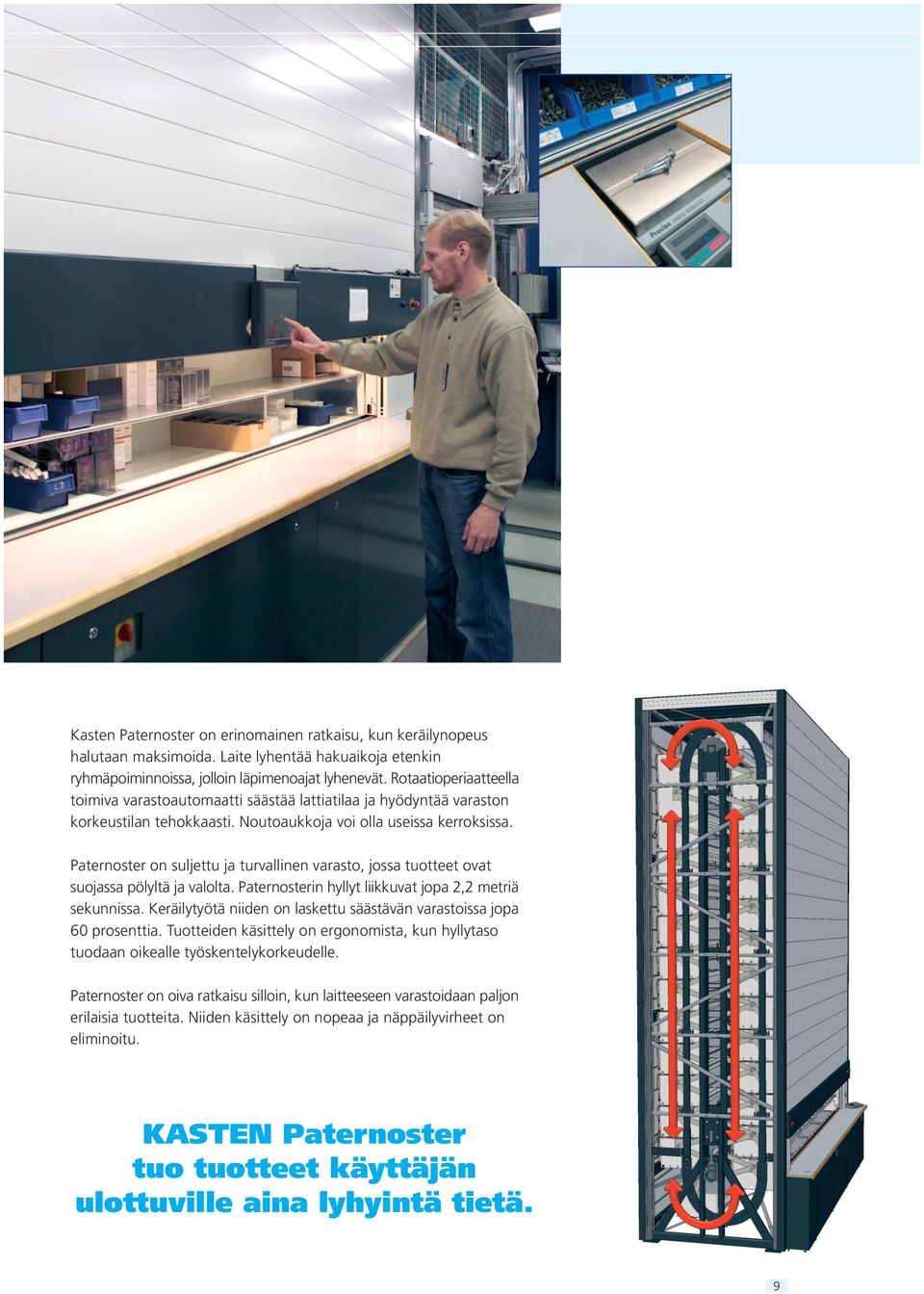

9 Kasten Paternoster on erinomainen ratkaisu, kun keräilynopeus halutaan maksimoida. Laite lyhentää hakuaikoja etenkin ryhmäpoiminnoissa, jolloin läpimenoajat lyhenevät. Rotaatioperiaatteella toimiva varastoautomaatti säästää lattiatilaa ja hyödyntää varaston korkeustilan tehokkaasti. Noutoaukkoja voi olla useissa kerroksissa. Paternoster on suljettu ja turvallinen varasto, jossa tuotteet ovat suojassa pölyltä ja valolta. Paternosterin hyllyt liikkuvat jopa 2,2 metriä sekunnissa. Keräilytyötä niiden on laskettu säästävän varastoissa jopa 60 prosenttia. Tuotteiden käsittely on ergonomista, kun hyllytaso tuodaan oikealle työskentelykorkeudelle. Paternoster on oiva ratkaisu silloin, kun laitteeseen varastoidaan paljon erilaisia tuotteita. Niiden käsittely on nopeaa ja näppäilyvirheet on eliminoitu. KASTEN Paternoster tuo tuotteet käyttäjän ulottuville aina lyhyintä tietä. 9

10 Yhdeksän hyvää syytä valita Paternoster Saat enemmän tavaraa samaan tilaan. Paternoster säästää lattiapinta-alaa jopa 70%. Keräilyaika vain 15 s./rivi. Pienentää keräilyvirheet kolmannekseen. Soveltuu hyvin ryhmäkeräilyyn. Luotettavaa tekniikkaa vuosikymmenten ja maailmanlaajuisten toimitusten tuomalla kokemuksella. Vähäinen huollon tarve ja kattavat huoltopalvelut. Turvallinen ja ergonominen työskentely-ympäristö. Helposti liitettävissä moniin erilaisiin toiminnanohjausjärjestelmiin. Asiaton käyttö voidaan estää. Hävikki pienenee. KASTEN Paternosterissa on paljon ominaisuuksia vakiona Kestävä ja tukeva erillisrunko. Käsittelyaukko on valaistu ja se on suljettavissa sähkökäyttöisellä ovella. Aukkoja voi olla useita ja ne voivat sijaita laitteen eri puolilla tai eri kerroksissa. Turvavaloverho sekä valokennoparit oven ylä- ja alareunassa takaavat turvallisuuden niin käyttäjille kuin tuotteillekin. Ohjain on varustettu graafisella näytöllä ja alfanumeerisella näppäimistöllä. Tasomitta soveltuu useimmille vakiokeräilylaatikoille. 10

11 Erilaisilla välitasoilla, välijakajilla ja etureunalistoilla hyllyjä voidaan räätälöidä tuotekohtaisesti. Tekniset tiedot: Vakiomitoitus Hyllytason lev ja 4100 mm Hyllytason syv , 520 ja 620 mm Hyllytason kant.... maks. 600 kg/perustaso Hyllytasojen vapaaväli mm Laitteen kant , 9600 ja kg Laitteen leveys ja 4953 mm Laitteen syvyys , 2036 ja 2236 mm Laitteen korkeus mm Sähköliittymä VAC, 3 x 400 VAC Moottorin teho... 1,5 kw, 2,2 kw, 4 kw 11

12 HOCA-konseptissa lattiapinta-ala ja huonekorkeus voidaan hyödyntää maksimaalisesti. Kasten HOCA sopii suurille tavaramäärille Horisontaalikarusellissa tuotteet saadaan nopeasti valittuun keräilypisteeseen. Älykäs ohjausjärjestelmä optimoi karusellin keräilemään tuotteet toistuvasti oikeista paikoista mahdollisimman tehokkaasti. 12

13 Standardiversiossa kaikki hyllyt ovat keräilykorkeudella. Kastenin horisontaalikaruselli on erinomainen ratkaisu suuriin varastoihin tai mataliin rakennuksiin. Vaakatasossa pyörivään varastoautomaattiin mahtuu suuri määrä isojakin tuotteita, joiden keräilyä voidaan nopeuttaa merkittävästi. Keräilyaika on keskimäärin vain 15 s./rivi. HOCA tuo tuotteet keräilijälle nopeasti ja ergonomisesti. Yhdistämällä samalle keräilijälle useita koneita saadaan varaston tuottavuutta lisättyä vieläkin enemmän. Moderni tekniikka mahdollistaa tuotteiden keräilyn useasta eri pisteestä. Keräilyvirheet pienentyvät perinteiseen keräilyyn verrattuna kolmannekseen. HOCA yhdistää koko varaston tehokkaaseen keräilyyn! Kuvassa neljä HOCAa asennettuna niin, että keräily voidaan suorittaa laitteiden päädyistä ja sivuilta. Ohjausjärjestelmä valitsee aina nopeimman reitin. Keräily voidaan suorittaa toisesta päästä ja automaattinen täydennys toisesta päästä. 13

14 Yhdeksän hyvää syytä valita HOCA Lattiatila ja matala huonekorkeus voidaan hyödyntää optimaalisesti. Mahdollistaa mitoiltaan hyvin erilaisten tuotteiden varastoinnin yhteen järjestelmään. Yksi keräilijä voi kerätä monesta koneesta. Turvallinen tapa säilyttää ja käsitellä materiaaleja. Helposti integroitavissa koko varaston logistiikkaympäristöön ja yrityksen toiminnanohjausjärjestelmään. Nopea ja helppo tapa kerätä tavaroita. Keräilyaika vain 15 s./rivi. Käyttäjäystävällinen ja turvallinen. Tehokas ryhmäkeräilyssä. Täyttö helposti automatisoitavissa. HOCA-konseptin kantava idea on yhdistää vaakatasossa kiertävät hyllyt mahdollisimman pieneen tilaan samalla hyödyntäen optimaalisesti käytettävissä oleva tila. Tuottavuus saadaan maksimoiduksi ergonomisesti ja tuotannollisesti optimaalisesti suunnitelluilla keräilypisteillä. 14

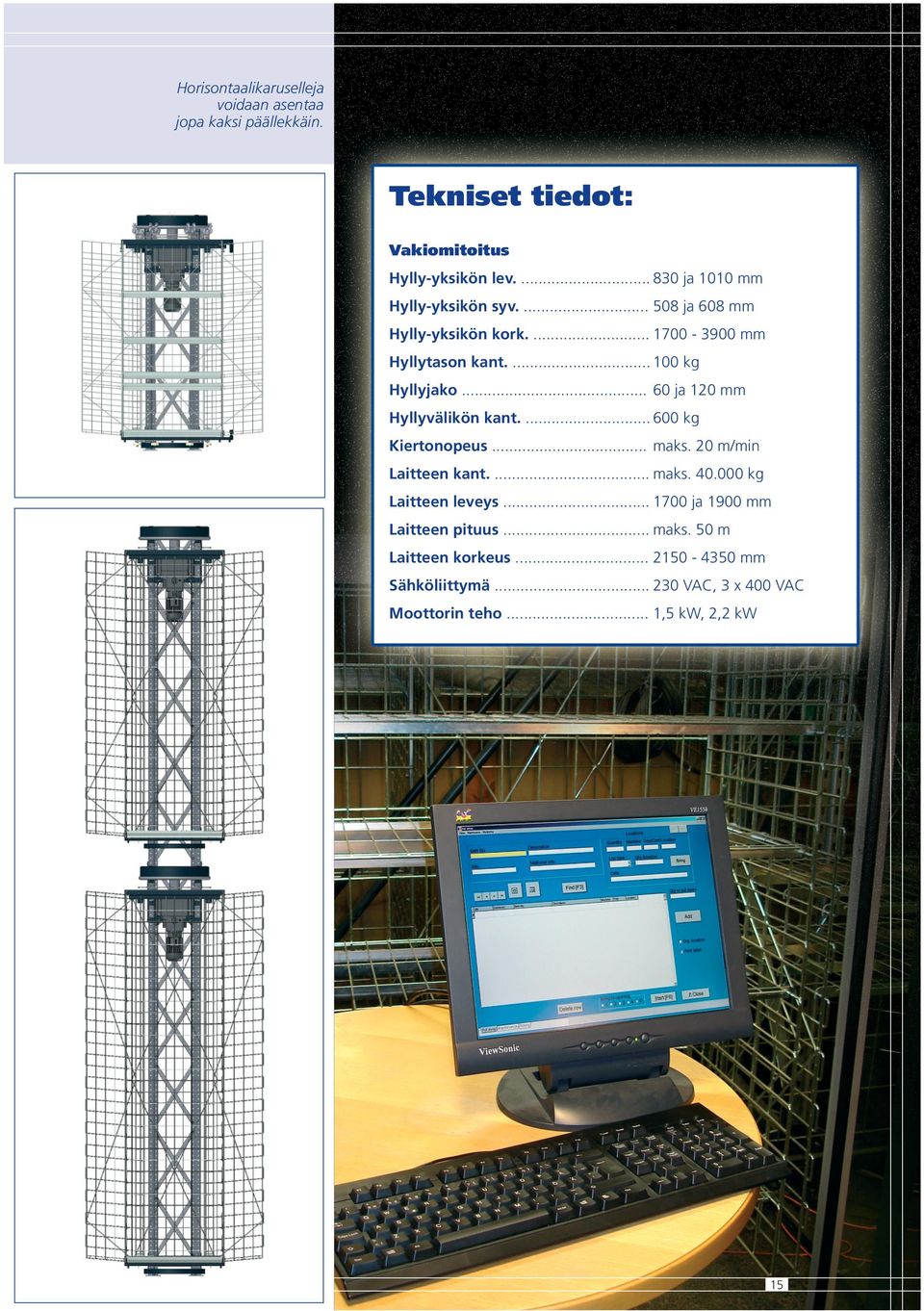

15 Horisontaalikaruselleja voidaan asentaa jopa kaksi päällekkäin. Tekniset tiedot: Vakiomitoitus Hylly-yksikön lev ja 1010 mm Hylly-yksikön syv ja 608 mm Hylly-yksikön kork mm Hyllytason kant kg Hyllyjako ja 120 mm Hyllyvälikön kant kg Kiertonopeus... maks. 20 m/min Laitteen kant.... maks kg Laitteen leveys ja 1900 mm Laitteen pituus... maks. 50 m Laitteen korkeus mm Sähköliittymä VAC, 3 x 400 VAC Moottorin teho... 1,5 kw, 2,2 kw 15

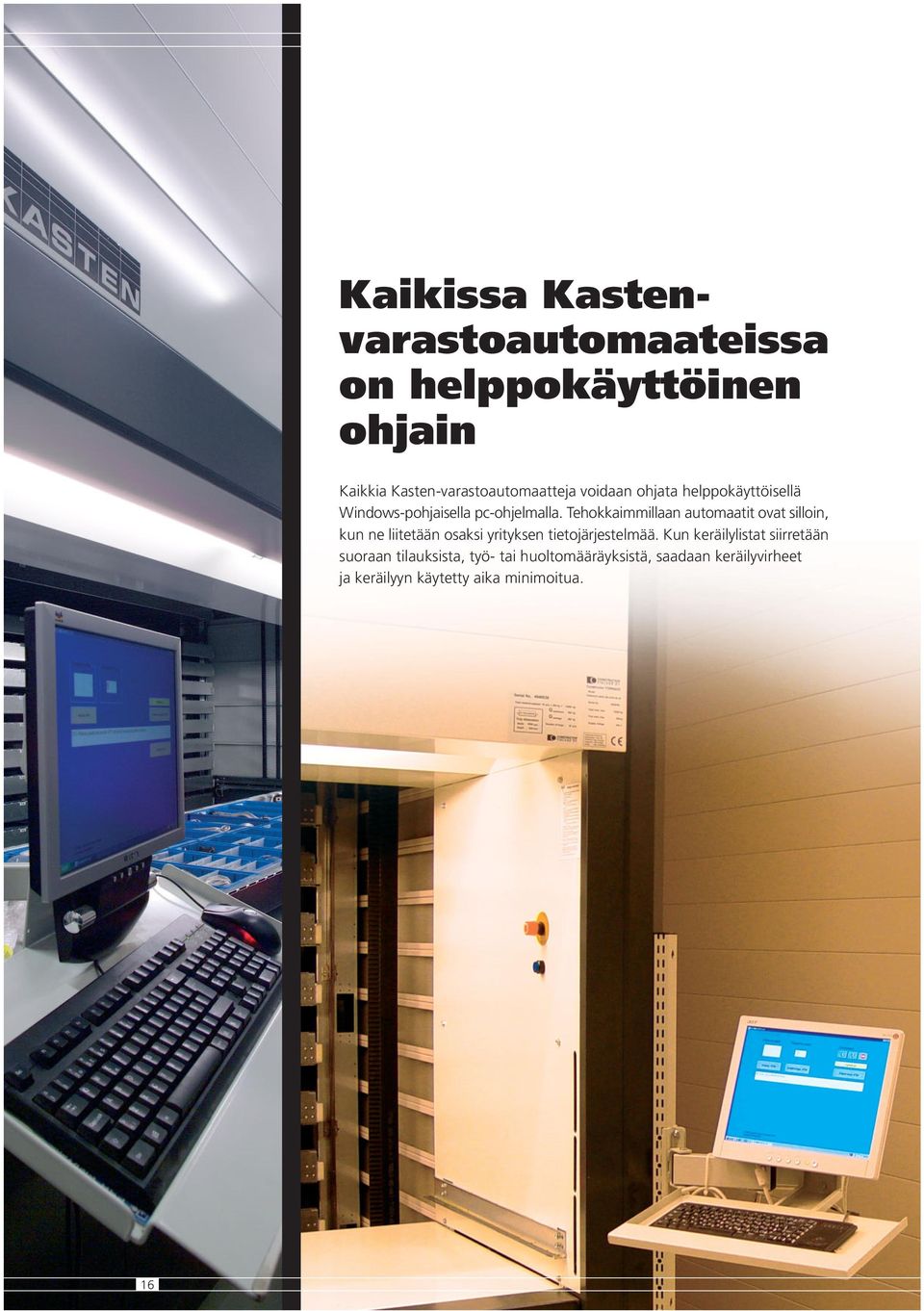

16 Kaikissa Kastenvarastoautomaateissa on helppokäyttöinen ohjain Kaikkia Kasten-varastoautomaatteja voidaan ohjata helppokäyttöisellä Windows-pohjaisella pc-ohjelmalla. Tehokkaimmillaan automaatit ovat silloin, kun ne liitetään osaksi yrityksen tietojärjestelmää. Kun keräilylistat siirretään suoraan tilauksista, työ- tai huoltomääräyksistä, saadaan keräilyvirheet ja keräilyyn käytetty aika minimoitua. 16

17 Kasten-varastonohjausohjelmisto Yksi ohjelmisto, joka soveltuu kaikille varastoautomaateille. Ohjaa joustavasti kaikentyyppisiä varastotoimintoja. Ryhmäkeräilymahdollisuus hyödyntää kaikki varastoautomaattien ominaisuudet. Modulaarinen rakenne, lisäominaisuuksia voidaan hankkia tarpeen mukaan. Työasema-/palvelinarkkitehtuuri joustaa myös tulevaisuudessa. Vakiokomponenteilla toteutettu Windows-ohjain tarjoaa: Helppokäyttöisyyttä Käyttäjäystävällisyyttä Joustavuutta Laajennusvaraa tulevaisuudessa Suomenkielisen käyttöjärjestelmän Graafisen näytön Järjestelmän ominaisuuksia: Tuotteen tunnistettavuus viivakoodilukijan avulla Voidaan kerätä useita tilauksia samanaikaisesti Ryhmäkeräilymahdollisuus Tarratulostus Useita Kasten-varastoautomaatteja voidaan liittää samaan järjestelmään Paperiton keräily, näyttö opastaa mistä listan tuotteet löytyvät Yhteinen tietokanta mahdollistaa keskitetyn päivityksen ja varmuuskopioinnin Liityntämahdollisuudet: Ylempään tietojärjestelmään (host) Muihin Kasten-automaatteihin Viivakoodilukijalle Tulostimelle (sekä verkko- että paikallistulostin) Tarratulostimeen 17

18 Ryhmäkeräilyllä lisää tehokkuutta toimintaan Ryhmäkeräily on tehokkain tapa poimia mahdollisimman monta tuoteriviä päivässä minimaalisin virhein. Ryhmäkeräilyssä tilausten tuotteet yhdistetään yhdeksi keräilyeräksi. Varastoautomaatin ohjausjärjestelmä opastaa ja optimoi keräilyjärjestyksen. Automaatti tuo hyllyn keräilijän luo ja kertoo mitä tavaraa ja mistä hyllyn kohdasta keräilijän on tavaraa otettava. Ohjausjärjestelmä näyttää myös paljonko tuotetta on kerättävä ja mihin tilaukseen kerättävä tuote kuuluu. Samassa erässä voidaan kerätä kymmenien tilausten tavarat. Näin kaikki tilausten tuotteet voidaan kerätä optimoidusti yhden keräilyreitin aikana. Toisin sanoen hyllyt liikkuvat ja keräilijä pysyy keräyspisteessään. Sillä aikaa kun keräilijä asettaa tuotetta eri keräilylokeroihin, laite tuo seuraavan tuotteen valmiiksi kerättäväksi, odotusajat lyhenevät ja toiminta tehostuu entisestään. Perinteisessä järjestelmässä tilanne on juuri päinvastainen: kaikki tilaukset kerätään erikseen ja jokaista tilausta varten keräilyreitti kuljetaan läpi uudelleen. Ryhmäkeräilyllä tuottavuus paranee Siirtymällä automatisoituun ryhmäkeräilyyn säästetään silkkaa aikaa ja rahaa. Poiminta-ajat lyhenevät dramaattisesti ja kannattavuus paranee. Työntekijöiden työ kevenee, ergonomia paranee ja yleinen viihtyvyys kasvaa. Järjestelmä eliminoi keräilyvirheet lähes täysin. 18

19 Ryhmäkeräilyn tärkeimmät edut Yksi käyttäjä voi kerätä useasta laitteesta samanaikaisesti. Kerätään useampi tilaus samanaikaisesti. Yhtä tuotetta kerätään useaan tilaukseen samanaikaisesti, jolloin keräily nopeutuu. Keräilyn apuna käytetään keräilylokerikkoa, joka jäsentää tilaukset. Paperiton keräilymahdollisuus = kerätyt tilaukset raportoidaan tilausjärjestelmään sähköisesti. Voi olla osana isompaa toimitusta, jolloin kerätty osa yhdistetään pakkausalueella suurempaan kokonaisuuteen. Keräilykustannus jopa puolittuu. Ergonominen ja tehokas työympäristö. Keräilyvirheet vähenevät jopa 70 %. Ryhmäkeräily Tilaus 1. Rivi 1. Rivi 2. Rivi 3. Tilaus 2. Rivi 1. Rivi 2. Tilaus 3. Rivi 1. Rivi 2. Rivi 3. Rivi 4. Ryhmätilaus Rivi 4. / T3. Rivi 1. / T1. Rivi 3. / T1. Rivi 1. / T3. Rivi 1. / T2. Rivi 2. / T1. Rivi 2. / T3. Rivi 3. / T3. Rivi 2. / T2. Syöttö varastoautomaattiin Tilaus 1. Tavarat kerättyinä Tilaus 2. Tavarat kerättyinä Tilaus 3. Tavarat kerättyinä Tavaran lähettäjälle pieneristä koituu 2-3-kertaiset kustannukset verrattuna suurten erien toimituksiin. Automatiikkaa lisäämällä voidaan varastoissa siirtyä ryhmäkeräilyyn. 19

20 Kaksitoista hyvää syytä hankkia varastoautomaatti: Tuottavuus paranee Keräilyvirheet minimoituvat Tilaa säästyy Tavarat saadaan nopeasti liikkeelle Asiaton käyttö voidaan estää, hävikki pienenee Helppo käyttää, suomenkielinen käyttöjärjestelmä Muunneltavissa moneen käyttöön Luotettava ja kestävä Hiljainen Ergonominen Turvallinen Integroitavissa koko toiminnanohjausjärjestelmään Referenssejämme: Toimituksemme kattavat kohteita pienistä käsivarastoista aina suuriin logistiikkakeskuksiin. Ohessa eräitä yhteistyökumppaneitamme: ABB Aker Akzo Nobel Elcoteq Finnair GE Ikea IVECO Metso Mobil Motorola Outokumpu Puustelli Rolls Royce Sandvik SAS Scania Siemens SKF Statoil Toyota Volvo Wärtsilä OTA YHTEYS JO TÄNÄÄN! CONSTRUCTOR FINLAND OY Kasteninkatu 1/PL 100, FI Lohja Puh. (019) 36251, faksi (019) Myynti: VARASTOTEKNIIKAN YKKÖNEN
