1 Käyttöohje Vallox MagiCAD konfiguraattori Version

2

3 Sisältö Vallox Konfiguraattori... 1 Konfiguraattorin asentaminen... 1 Tarvittavat ohjelmat... 1 Asennus... 1 Ohjelman käynnistäminen... 2 Konfiguraattorin käyttäminen... 4 Ilmanvaihtokone... 5 Ilmanjakolaatikko... 8 Liitäntäosa venttiilille Päätelaite Tekninen tuki MagiCAD:n tekninen tuki: Vallox laitteiden tekninen tuki:... 14

4

5 Vallox Konfiguraattori Vallox MagiCAD konfiguraattori on mahdollista lisätä Vallox ilmanvaihtokoneita sekä Blue Sky-ilmanjakojärjestelmän tuotteita MagiCADiin. Muut Vallox tuotteet kuten liesituulettimet ja puhaltimet voidaan valita MagiCAD projektiin suoraan Vallox tietokannasta. Uusin tietokanta on saatavilla osoitteesta Konfiguraattorin asentaminen Tarvittavat ohjelmat Vallox MagiCAD konfiguraattori toimii seuraavien MagiCAD-versioiden kanssa. 32-bittinen versio: MagiCAD Heating&Piping ja AutoCAD MagiCAD Heating&Piping ja AutoCAD bittinen versio: MagiCAD Heating&Piping ja AutoCAD MagiCAD Heating&Piping ja AutoCAD Asennus 1. Lataa asennusohjelma osoitteesta 2. Käynnistä ohjelman asennus esimerkiksi tuplaklikkaamalla.msipakettia. 32-bittinen ohjelmaversio asentuu ajamalla asennusohjelmaa Vallox MagiCAD Connection bit.msi 64-bittinen ohjelmaversio asentuu ajamalla asennusohjelmaa Vallox MagiCAD Connection bit.msi Administraattorin oikeudet tarvitaan asennettaessa konfiguraattoria. Huomaa, että jos työasemallasi on monia AutoCAD versioita, niin käynnistä ennen konfiguraattorin asennusta MagiCAD. Tällöin konfiguraattoriasentuu varmasti MagiCAD-ohjelman käyttämään AutoCAD versioon. Vallox MagiCAD konfiguraattori 1

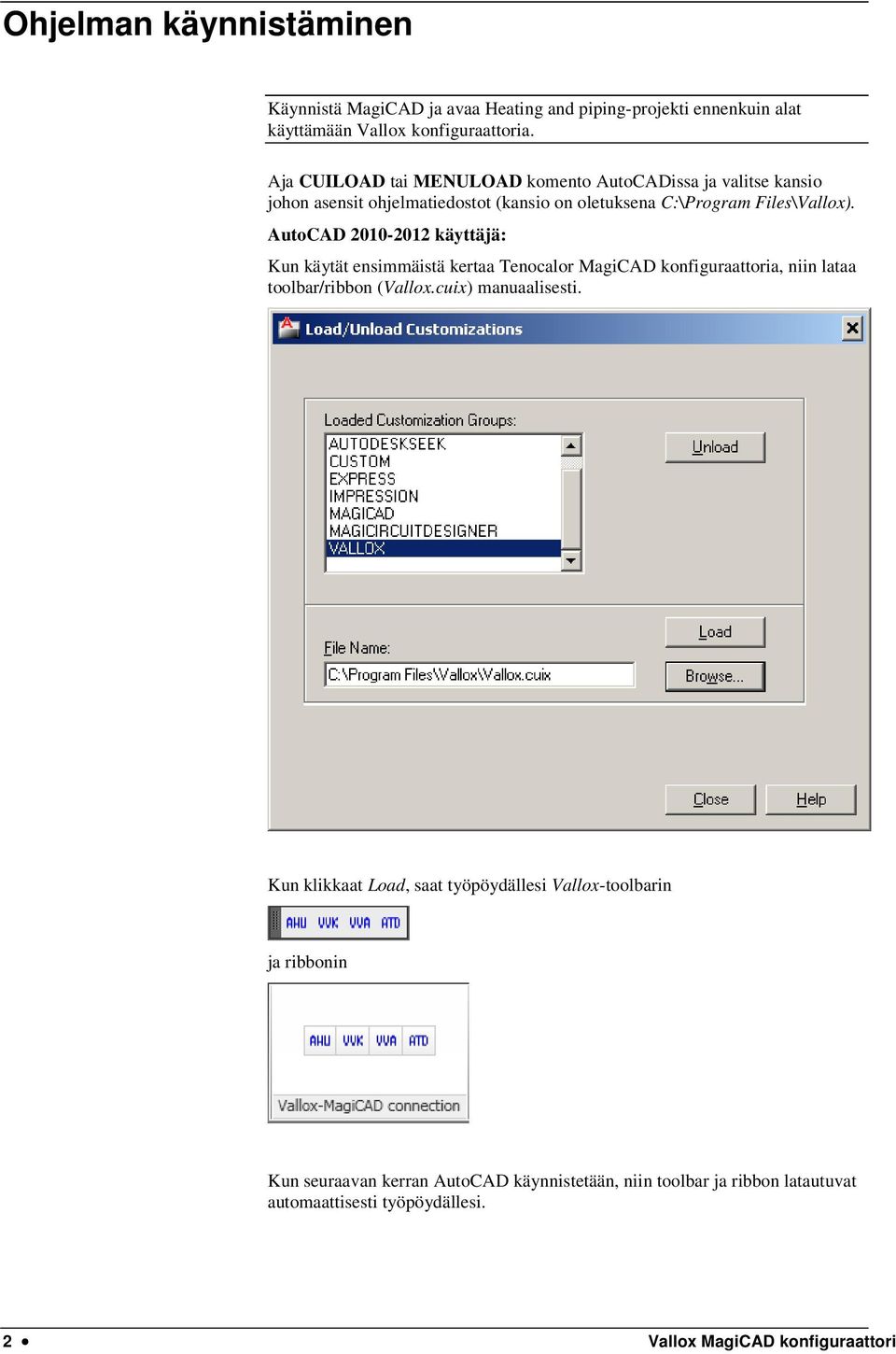

6 Ohjelman käynnistäminen Käynnistä MagiCAD ja avaa Heating and piping-projekti ennenkuin alat käyttämään Vallox konfiguraattoria. Aja CUILOAD tai MENULOAD komento AutoCADissa ja valitse kansio johon asensit ohjelmatiedostot (kansio on oletuksena C:\Program Files\Vallox). AutoCAD käyttäjä: Kun käytät ensimmäistä kertaa Tenocalor MagiCAD konfiguraattoria, niin lataa toolbar/ribbon (Vallox.cuix) manuaalisesti. Kun klikkaat Load, saat työpöydällesi Vallox-toolbarin ja ribbonin Kun seuraavan kerran AutoCAD käynnistetään, niin toolbar ja ribbon latautuvat automaattisesti työpöydällesi. 2 Vallox MagiCAD konfiguraattori

7 AutoCAD käyttäjä: Kun käytät ensimmäistä kertaa ValloxMagiCAD konfiguraattoria, niin lataa toolbar (Vallox.cui) manuaalisesti. Kun klikkaat Load, saat työpöydällesi Vallox-toolbarin Kun seuraavan kerran AutoCAD käynnistetään, niin toolbar latautuu automaattisesti työpöydällesi. Huomaa, että AutoCAD luo aina automaattisesti.cuix-tiedoston, jos.cui-tiedosto on ladattu. AutoCAD :n luoma.cuix-tiedosto lataa normaalisti konfiguraattorin toolbarin, mutta ei ribbonia Jos olet ladannut cui.tiedoston ja haluat käyttää ribbonia, niin konfiguraattoritulee poistaa ja asentaa uudestaan. Vallox MagiCAD konfiguraattori 3

8 Konfiguraattorin käyttäminen 1. Avaa MagiCAD projekti. 2. Käynnistä konfiguraattori klikkaamalla jotain kolmesta toolbarin napista. - Ilmanvaihtokoneen asennusdialogi. - Ilmanjakolaatikon asennusdialogi. - Venttiilin liitäntäosan asennusdialogi. - Päätelaitteen asennusdialogi. Komponentin valinta voidaan tehdä myös Select device- dialogin yläreunasta kohdasta Device Groups Kuva 1. Device groups ympyröity AHU-dialogissa. 4 Vallox MagiCAD konfiguraattori

9 Ilmanvaihtokone 1. Valitse Device Groups kohdasta Air handling units tai klikkaa AHU painiketta. Kuva 2. Valloxin IV-koneen valintadialogi. 2. Aseta seuraavat tiedot IV koneeseen ja tarkista tämän jälkeen select device dialogin alareunasta tulokset. Total duct pressure drop Kanaviston painehäviöt (raitisilma, tuloilma, poistoilma sekä jäteilma). Air flow Kanaviston tulo, -ja poistoilmavirta. Select unit IV-koneen tyyppi, osat ja mahdolliset lisävarusteet. Huomaa, että pressure drop ja air flow -kenttien arvot vaikuttavat valittaviin konetyyppeihin. Jätä kentät tyhjiksi, jos haluat selata kaikkia konetyyppejä... Systems for AHU and duct connections MagiCAD systeemi IVkoneelle sekä kanavistolle. Height from bottom IV- koneen alareunan korkeus. Vallox MagiCAD konfiguraattori 5

10 3. Paina OK ja valitse mihin asentoon tahdot IV koneen asentuvan MagiCAD kuvassa. Kuva 3. IV-kone MagiCAD kuvassa. 4. Seuraavat tiedot siirtyvät MagiCAD:iin geometrian ohella: a. Kanavien kytkentäkoot sekä niiden paikat ja suunnat b. Äänitiedot jokaisen kanavan avoimeen päähän Kuva 4. Part Properties -ikkuna MagiCAD:ssä. 6 Vallox MagiCAD konfiguraattori

11 c. Lasketut ilmavirta ja painehäviö arvot eri kanavalähdöille otetaan huomioon Flow summation and balancing -laskennassa (± 10 l/s, ± 10 Pa). Kuva 5. Esimerkki laskennan varoitus/virhe-ikkunasta MagiCAD:ssä. 5. Jatka työskentelyä MagiCAD:lla. Kanavan piirron voi aloittaa suoraan IV koneesta. MagiCAD laskelmat käyttävät kanavien avoimiin päihin siirtyneitä äänitietoja. Kuva 6. IV-kone kanavineen MagiCAD kuvassa. Vallox MagiCAD konfiguraattori 7

12 Ilmanjakolaatikko 1. Valitse Device Groups kohdasta Distribution boxes tai klikkaa VVK painiketta. Kuva 7. Vallox ilmanjakolaatikon valintadialogi. Aseta seuraavat tiedot Type Valitaan jakolaatikon tyyppi. Valittavissa on 6, 10 tai 15 kanavalähtöä sisältävät jakolaatikot. Plugged connections Rastittamalla laatikoita voidaan tulpata ylimääräisiä kanavalähtöjä. Tulppa tulee näkyviin oikeanpuoleiseen 3D kuvaan Orientation Valitaan asennussuunta. Height level Määritetään jakolaatikon korkeusasema System for duct connections Valitaan jakolaatikon MagiCAD systeemi Alareunassa olevasta dialogista nähdään jakolaatikon tiedot. 8 Vallox MagiCAD konfiguraattori

13 2. Paina OK ja valitse mihin asentoon tahdot IV jakolaatikon asentuvan MagiCAD kuvassa. Jos Blue Sky kanavasarjoja ole vielä MagiCADprojektissa, niin ohjelma kysyy haluaako käyttäjä lisätä ne. Jos vastaa No laitteen lisäys keskeytyy. Kuva 8. Ilmanjakolaatikko MagiCAD kuvassa. 3. MagiCADiin siirtyy kanavien kytkentäkoot sekä niiden paikat ja suunnat. Kuva 9. Ilmanjakolaatikkoon on jo yhdistetty muutamia kanavia. Vallox MagiCAD konfiguraattori 9

14 Liitäntäosa venttiilille 1. Valitse Device Groups kohdasta Connection parts tai klikkaa VVA painiketta. Kuva 10. Vallox liitäntäosan valintadialogi. Aseta seuraavat tiedot Type Valitaan liitäntäosan tyyppi. Plugged connections Toinen kanavalähtö voidaan tulpata rastittamalla toinen laatikoista. Tulppaa tarpeettomat lähdöt. Collar length Määritetään kauluksen pituus. Orientation Valitaan liitäntäosan asennussuunta. Height level Määritetään liitäntäosan korkeusasema. System for duct connections Valitaan liitäntäosan systeemi MagiCAD:ssä.. 10 Vallox MagiCAD konfiguraattori

15 2. Paina OK ja valitse mihin asentoon tahdot liitäntäosan asentuvan MagiCAD kuvassa. Jos Blue Sky kanavasarjoja ole vielä MagiCAD-projektissa, ohjelma kysyy haluaako käyttäjä lisätä ne. Jos vastaa No, laitteen lisäys keskeytyy. Kuva 11. Liitäntäosa MagiCAD kuvassa. Vallox MagiCAD konfiguraattori 11

16 Päätelaite 1. Valitse Device Groups kohdasta Air terminal device tai paina ATDpainiketta. Kuva 12. Vallox päätelaitteen valintadialogi. Aseta seuraavat tiedot Type Valitaan päätelaitteen tyyppi. Valinta vaikuttaa samalla myös systeemiin, sillä päätelaite kuuluu yhteen systeemiin. Orientation Valitaan päätelaitteen asennussuunta. Height level Määritetään päätelaitteen korkeusasema. System for duct connections Valitaan päätelaitteen systeemi MagiCAD:ssä, mutta vain silloin kun systeemejä on useampia, esim. Supply 1 ja Supply 2. User code Koodi voi olla korkeintaan kymmenen merkin mittainen. 12 Vallox MagiCAD konfiguraattori

17 2. Paina Ok ja valitse päätelaitteen paikka MagiCAD piirroksessa. Jos Blue Sky kanavasarjoja ole vielä MagiCAD-projektissa, niin ohjelma kysyy haluaako käyttäjä lisätä ne. Jos vastaa No laitteen lisäys keskeytyy. Kuva 13. Päätelaite MagiCAD kuvassa. 3. Kanavan piirto voidaan aloittaa suoraan IV jakolaatikon kanavista ja niihin voidaan kytkeytyä aivan kuten normaaliin kanavaan Kuva 14. Valloxin IV-kone yhdistetty Blue Sky-järjestelmään. Vallox MagiCAD konfiguraattori 13

18 Tekninen tuki MagiCAD:n tekninen tuki: MagiCAD tuki Tel support@progman.fi Vallox laitteiden tekninen tuki: Vallox Oy Tel tapio.ahlman@vallox.com 14 Vallox MagiCAD konfiguraattori
