1 Pikaopas Mitsubishi ELECTRIC PAC IF-061 B-E (käytettäväksi Mitsubishi Electric asennus- ja käyttöoppaan rinnalla) Scanoffice Oy, Tiilenlyöjänkuja 9 A, Vantaa, Puh , info@scanoffice.fi,

2 YLEISTÄ Mitsubishi Electric PAC IF- 061 B- E automa@ikalla varustecu Järjestelmä koostuu seuraavista peruskomponenteista: Rakennuksen tehontarpeen mukaises@ valicu ulkoyksikkö Ulkoyksikön tehon perusteella valicu levylämmönsiirrin PAC IF 061 B- E ohjainautoma@ikka Säädin Virtausvah@ vesikierron puolelle PAC IF- 061 B- E laiceistoyhdistelmä asennetaan yleensä siten, ecä järjestelmässä on vesikiertoinen lämmönlähde (öljy, sähkö tms.) rinnalla. Lämmönjakoverkoston paluuvesi kierrätetään lämmönsiir@men kauca, jolloin kompressorin tuocama lämpöenergia siirretään paluuveteen. PAC IF B- E sää@mellä voidaan mm. ohjata myös läpivirtaussähkökaulaa lisälämmönlähteenä. Kaikki Ilma/vesi lämpöpumput tarvitsevat rinnalleen rakennuksen max tehontarpeen kacavan lämmönlähteen. Ulkoyksikön toimintaan ja energian tuocoon vaikucavat valitun ulkoyksikön ominaisuudet, rakennuksen verkoston paluuveden lämpö@la sekä ulkolämpö@la. Master- slave kytkennällä voidaan yhdistää ja ohjata enintään 6 kpl samanmallisia ulkoyksiköitä. Tuolloin on jokaisella ulkoyksiköllä oltava oma PAC IF- 061 B- E säädin sekä lisäksi yksi PAC IF- 061 B- E- mastersäädin. 2

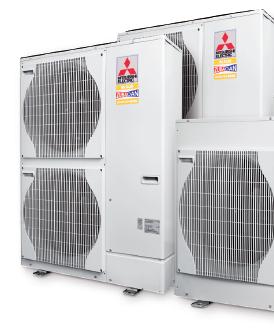

3 Ulkoyksikkömallit Malli PUHZ- SW75VHA PUHZ- SW100YHA PUHZ- SW160YKA PUHZ- SW200YKA Energialuokka A++ A++ A++ A++ A++ Lämmitysteho, min-maks (kw) Nimellisteho (kw) Maksimi menoveden lämpötila ( C) Lämmönvaihdin, tyyppi PUHZ- SW50VKA CBH CBH CBH CBH CBH COP, lämpökerroin Alin toiminta-alue (kompressorilla) -20 C -20 C -20 C -20 C -20 C Jännite, vaihe/taajuus 230, 1/50 230, 1/ , 3/ , 3/ , 3/50 Nimellis omakäyttöteho (kw) Sulakkeet (A) 1 x 16 A 1 x 16/20A 3 x 16A 3 x 25 A 3 x 25A Putkikoot, kylmäaineputket ø (mm) 1/4 1/2 3/8 5/8 3/8 5/8 3/8 22mm 1/2 22mm Lämmönvaihtimen vesiyhde uk Tehdastäyttö kylmäaine R410A/kg PUHZ- PUHZ- SHW112 YHA SHW230YKA A++ A CBH CBH ,65-28 C -28 C , 3/ , 3/ x 16A 3 x 25A 3/8 5/8 1/2 22mm Ohjausyksiköt Ohjausyksikkö mallit Kiertovesipumpun käynnistys 3-tieventtiilin ohjaus Lisälämmittimet Legionellavastus Legionella suojaus Lämpimän käyttöveden tuoton ohj. Asetusarvojen muuttaminen Hälytystieto PAC-IF061B-E 230V:n ohjaussignaali ohjausyksiköltä 1) 230V:n ohjaussignaali ohjausyksiköltä 2 kpl 230V:n ohjaussignaalit ohjausyksiköltä ulkoisten lämmönlähteiden käynnistämiseksi 230V:n ohjaussignaali ohjausyksiköltä ulkoisen lämmittimen käynnistämiseksi Ohjelmoitava toiminto ohjausyksiköltä Lisävarusteena hankittava termistori (PAC-TH011TK-E) Ohjelmoimalla säätimestä (ulkolämpötilaohjaus) 230 V:n signaali ohjausyksiköltä 1) Lisävarusteena hankicu termistori 3

4 Suositusvirtaamat ulkoyksiköiden mukaan Ulkoyksikkö SW50 SW75 SW100 SW160 SW200 SW250 SHW112 SHW230 l/min PuuCeellisessa virtaama@lanteessa toimituksen mukana tuleva virtausvah@ katkaisee kompressorin toiminnan ennen korkeapainehäiriötä. Ulkoyksikön sulatusjaksolla energia Otetaan lämmönsiir@mellä kiinteistön lämmitysjärjestelmästä. On siis tärkeää säilycää riicävä virtaama myös sulatuksen toiminnan kannalta. Liian suuri virtaama saacaa aiheucaa paceriverkostossa kohinaa, suosicelemme epäselvissä tapauksissa puskurisäiliön käycämistä. Jos lämmönjakoverkostossa on useita erilämpö@laisia lämmityspiirejä on puskurisäiliön käycäminen välcämätöntä. KäyteCäessä sähkökaulaa (läpivirtausvastus) on termistori (THW1) kiinnitecävä menoputkeen sähkökaulan jälkeen. PAC IF- 061 B- E voi ohjata sähkökaulaa 3 portaassa. ÖljykaUlakytkennässä ohjaimessa olevaa shunuohjausta ei käytetä lisälämmön shuncaukseen kaulasta, vaan erillisenlämmityspiiriin säätöön. 4

5 SW75 SW100, SHW120, SW160 SW200, SW250, SHW230 5

6 6

7 7

8 8

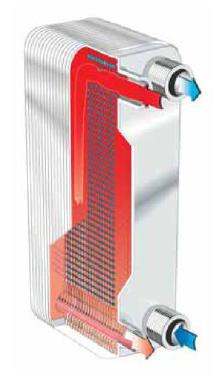

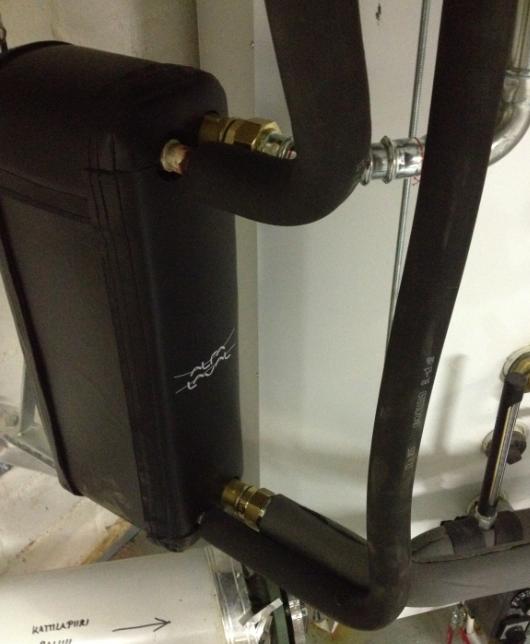

9 Levylämmönsiirrin Lämmitysverkoston paluuvesi alempaan yhteeseen LämmiteCy menevä vesi ylempään yhteeseen Kuumakaasuputki ylempään yhteeseen Nestelinja alempaan yhteeseen Asennetaan aina pystyasentoon. Kylmäaineputkisto juotetaan käycämällä hopeaa. 9

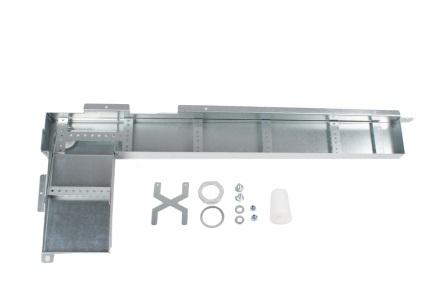

10 Ulkoyksikön asennus, maatukiteline ja sulatusveden poisto Maatukiteline asennetaan yleensä betonivalun tai laacojen päälle. Kaikkiin ulkoyksiköihin on asennecu valmiiksi pohjavastus (ulkoyksikön pohjaan). VDR950/1050FI Sulatusvesikaukalo - Altaan sulatusvesikaapeli ei sisälly toimitukseen (soveltuva sulatusvesikaapeli 120T/75W toimitetaan lisävarusteena) - Suositellaan malleille: PUHZ- SW50, PUHZ- SW75 PUHZ- SW100 ja PUHZ- SHW112 - Poistoputken liitännän ulkohalkaisija o 32mm (tarvitsee oman sulanapitokaapelin) DP- PUHZ- E1FI Sulatusvesikaukalo Sisältää lämmiumen termostaa@lla Soveltuu erityises@ PUHZ- SW160, PUHZ- SW200 ja PUHZ- SHW230 ulkoyksiköille. Vastuksen syöcö 10A vikavirtasuojakytkimen kauca Ulkoyksikkö DP- PUHZ sulatusvesikaukalo 1050 Maa- asennusteline Sulanapitokaapeli (ei sisälly toimitukseen) Huom! Poistoputki eristetään Huom! Sulatusvedet tulee johtaa sulatusvesikaukalosta poistoputkella pois ulkoyksikön alta (sulatusvecä kertyy talven aikana huomacava määrä). 10

11 Sähköistyksen yleiskuvaus PAC IF 061 B- E kytkentäkotelo Ulkoyksikkö Sähkön- SyöCö 3N- 400V 50Hz Turva- kytkin TB1 PiirikorUin S1 S2 S3 11

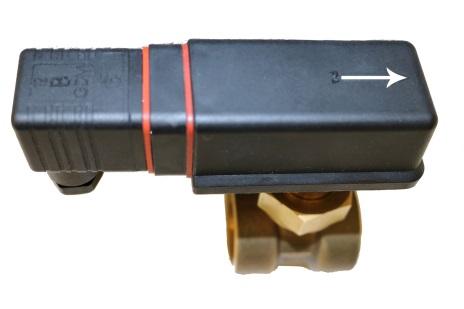

12 Termistorien ja varolaiceiden sijoicelu järjestelmään FS = virtausvah@ (asennetaan nuolen suuntaises@ veden virtaussuuntaan) THW 1 =menovesitermistori harmaa kaapeli punainen lii@n 4p THW 2 =paluuvesitermistori musta kaapeli punainen lii@n 4p TH 2 =kylmäainepiirin nestelinjan termistori punainen kaapeli, lii@n3p keltainen THW5 = käycöveden termistori Virtausvah@ TB1 11 ja 12 välille (IN2) 12

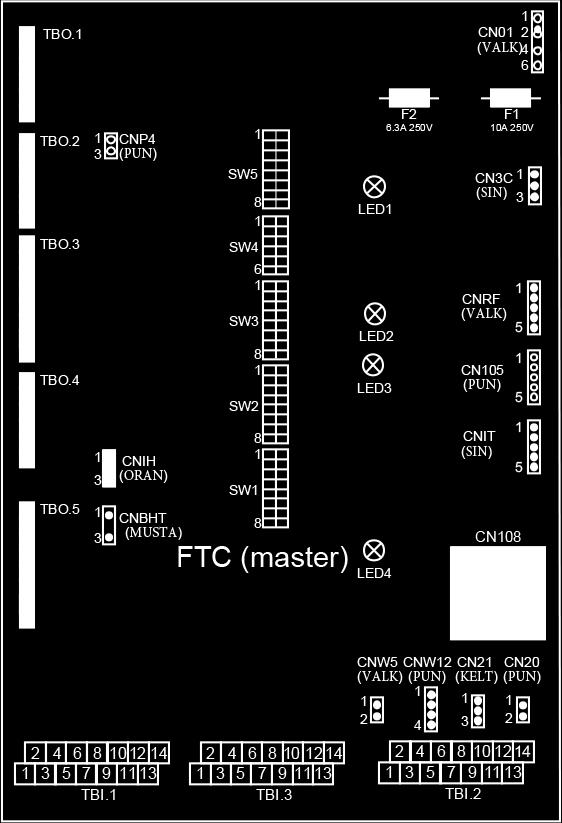

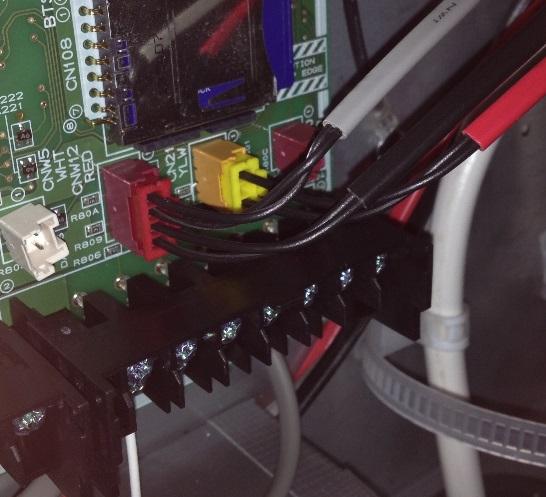

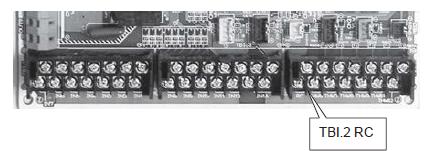

13 Kevi/maadoitus Ulkoyksiköltä Dip- kytkimet S1,S2,S3 ulkoyksiköltä Termistorit: TH2 - > CN21 nestelinja (punainen kaapeli) TWH1 - >CNW12 lämmitys meno (harmaa kaapeli) THW2 - > lämmitys paluu (musta kaapeli) Virtausvah@ TBI.1, (IN2) Kauko- ohjain TBI.2, 1-2 (RC) 13

14 14

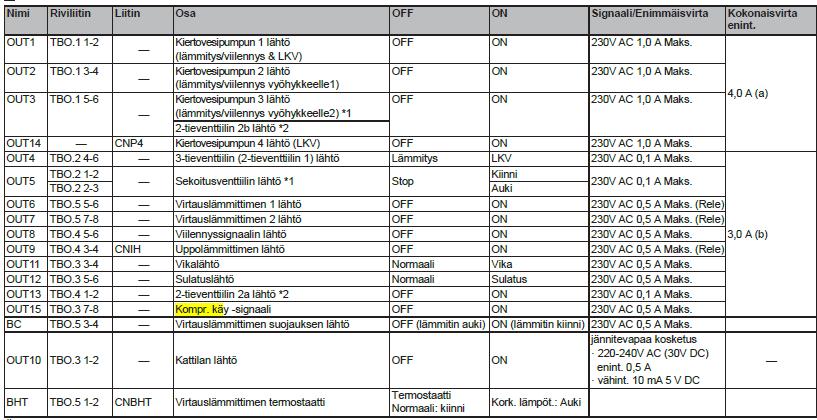

15 Lähdöt 230V Kompr. käy -signaali 15

16 DIP- kytkimien asecelu 16

17 DIPPIKARTTA PAC-IF061, NYKYISEN JÄRJESTELMÄN RINNALLE, EI KÄYTTÖVETTÄ/LISÄLÄMMITTIMIÄ OFF SW 5 SW 5-1 X SW 5-2 X SW 5-3 X SW 5-4 X SW 5-5 X SW 5-6 X SW 5-7 X SW 5-8 X ON SW 4 SW 4-1 X SW 4-2 X SW 4-3 X SW 4-4 X SW 4-5 X SW 4-6 X SW 3 SW 3-1 X SW 3-2 X SW 3-3 X SW 3-4 X SW 3-5 X SW 3-6 X SW 3-7 X SW 3-8 X SW 2 SW 2-1 X SW 2-2 SW 2-3 X SW 2-4 X SW 2-5 X SW 2-6 X SW 2-7 X SW 2-8 X X SW 1 SW 1-1 X SW 1-2 X SW 1-3 X SW 1-4 X SW 1-5 X SW 1-6 X SW 1-7 X SW 1-8 X X 17

18 DIPPIKARTTA PAC-IF061 MONIPUMPPUKYTKENTÄ NYKYISEN JÄRJESTELMÄN RINNALLE, EI LKV/LISÄLÄMMITTIMIÄ MASTER SLAVE 1-6 OFF ON OFF ON SW 5 SW 5-1 X SW 5 SW 5-1 X SW 5-2 X SW 5-2 X SW 5-3 X SW 5-3 X SW 5-4 X SW 5-4 X SW 5-5 X SW 5-5 X SW 5-6 X SW 5-6 X SW 5-7 X SW 5-7 X SW 5-8 X SW 5-8 X SW 4 SW 4-1 X SW 4 SW 4-1 X SW 4-2 X SW 4-2 X SW 4-3 X SW 4-3 X SW 4-4 X SW 4-4 X SW 4-5 X SW 4-5 X SW 4-6 X SW 4-6 X SW 3 SW 3-1 X SW 3 SW 3-1 X SW 3-2 X SW 3-2 X SW 3-3 X SW 3-3 X SW 3-4 X SW 3-4 X SW 3-5 X SW 3-5 X SW 3-6 X SW 3-6 X SW 3-7 X SW 3-7 X SW 3-8 X SW 3-8 X SW 2 SW 2-1 X SW 2 SW 2-1 X SW 2-2 X SW 2-2 X SW 2-3 X SW 2-3 X SW 2-4 X SW 2-4 X SW 2-5 X SW 2-5 X SW 2-6 X SW 2-6 X SW 2-7 X SW 2-7 X SW 2-8 X SW 2-8 X SW 1-5 OFF, jos käytössä trafag ulkotermostaau SW 1 SW 1-1 X SW 1 SW 1-1 X SW 1-2 X SW 1-2 X SW 1-3 X SW 1-3 X SW 1-4 X SW 1-4 X SW 1-5 X X SW 1-5 X SW 1-6 X SW 1-6 X SW 1-7 X SW 1-7 X SW 1-8 X SW 1-8 X ULKOYKSIKÖIDEN OSOITTEET MONIPUMPPUKYTKENNÄSSÄ Ulkoyksikkö Ulkoyksiköiden määrä SW SW SW 1-3 ON OFF ON OFF ON OFF SW 1-4 OFF ON ON OFF OFF ON 18

19 DIPPIKARTTA PAC-IF061, LISÄLÄMMITYKSEN+KÄYTTÖVEDEN OHJAUS OFF SW 5 SW 5-1 X SW 5-2 X SW 5-3 X SW 5-4 X SW 5-5 X SW 5-6 X SW 5-7 X SW 5-8 X ON SW 4 SW 4-1 X SW 4-2 X SW 4-3 X SW 4-4 X SW 4-5 X SW 4-6 X SW 3 SW 3-1 X SW 3-2 X SW 3-3 X SW 3-4 X SW 3-5 X SW 3-6 X SW 3-7 X SW 3-8 X SW 2 SW 2-1 X SW 2-2 X SW 2-3 X SW 2-4 X SW 2-5 X SW 2-6 X SW 2-7 X SW 2-8 X SW 1 SW 1-1 X SW 1-2 X SW 1-3 X SW 1-4 X SW 1-5 X SW 1-6 X SW 1-7 X SW 1-8 X 19

20 Dippikytkennät ulkoyksiköille Kaikki ulkoyksiköt: AutomaaUnen uudelleenkäynnistys sähkökatkon jälkeen SW5-2 ON SHW ulkoyksiköt: Jos sisä- ja ulkoyksiköillä on erilliset syötöt SW8-3 ON PUHZ- SW75VHA: Jos kytketään 16A sulakkeelle SW7-4 ON SW7-5 ON 20

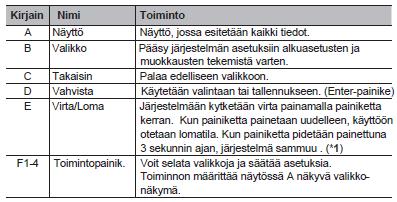

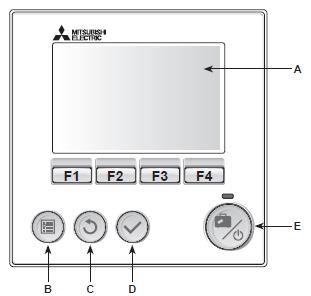

21 Huom! Muistathan kytkeä sähköt päälle ulkoyksikköön vuorokausi ennen käynnistystä. 21

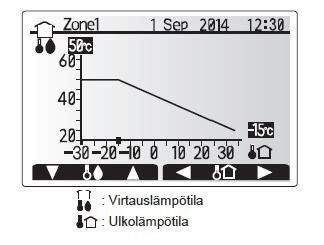

22 Lämmönsäätökäyrän asecelu PAC- IF061 B- E sää@mellä varustetussa järjestelmässä on tarkoituksena nostaa lämmitysverkoston paluulämpö@laa. Kiinteistön pääshun@n asecelu ja PAC- IF061 B- E sää@men asecelu on siis tehtävä huolellises@, joca saavutetaan suurin mahdollinen hyöty. Esimerkki, ulkoyksikölle PUHZ SHW 230 Zubadan: AseCeluun PääshunGn lämmityskäyrän menoveden lämpö@la, ulkolämpö@loissa +0, - 10 ja Menovesi Paluuvesi Paluuvesi tavallises@ n asteca viileämpää kuin menovesi. Ulkoyksiköllä SHW 230 Zubadan saadaan ulkolämpö@lassa - 15 n. +55 asteinen menovesi. Esimerkissä verkosto vaa@i - 15 ulkolämpö@lassa n. +50 asteen menoveden. Valitaan siis katkaisulämpö@laksi - 17 ja säätökäyrä 2-4 asteca korkeammaksi kuin pääshun@n käyrä SHW112, SHW230 tuocokäyrä 22

23 Säätökäyrän asecelu 23

24 Termostaa5n asetukset Kun käytössä lämpökäyräohjaus: Vaihda anturiksi Pääsäädin. (Tehdasasetus TH1) 24

25 PAC- IF061 B- E Kaukosää@men ohjelmoin@ ja käycöönoco Salasana: 0000 Min +25 Max +55/+60 LaUalämpö: Max +40 AseCele tähän missä Ulkolämpö@lassa laite sammutetaan. Esim ja ecä Toimita on käytössä: ON Katkaiseva ulkolämpö@la riippuu käytecävästä ulkoyksiköstä sekä lämmitysverkoston paluuveden lämpö@lasta. HUOM! Kun halutaan ak@voida kylmäilmatoiminto ilman trafag- ulkotermostaaua, asetetaan aina SW 1-5 ON. AsenneCaessa useamman ulkoyksikön master- slave kytkentä ja kun käytössä on trafag- ulkotermostaau: Muista kytkeä trafag master- ohjaimen IN1 (room thermistor) ulkoisen tulon liiumeen. Tarkista myös käyn@asetuksista, ecä kylmäilmatoiminto on pois päältä ja säädä ulkoyksikköjä vastaava katkaisulämpö@la trafag- ulkotermostaauin. 25

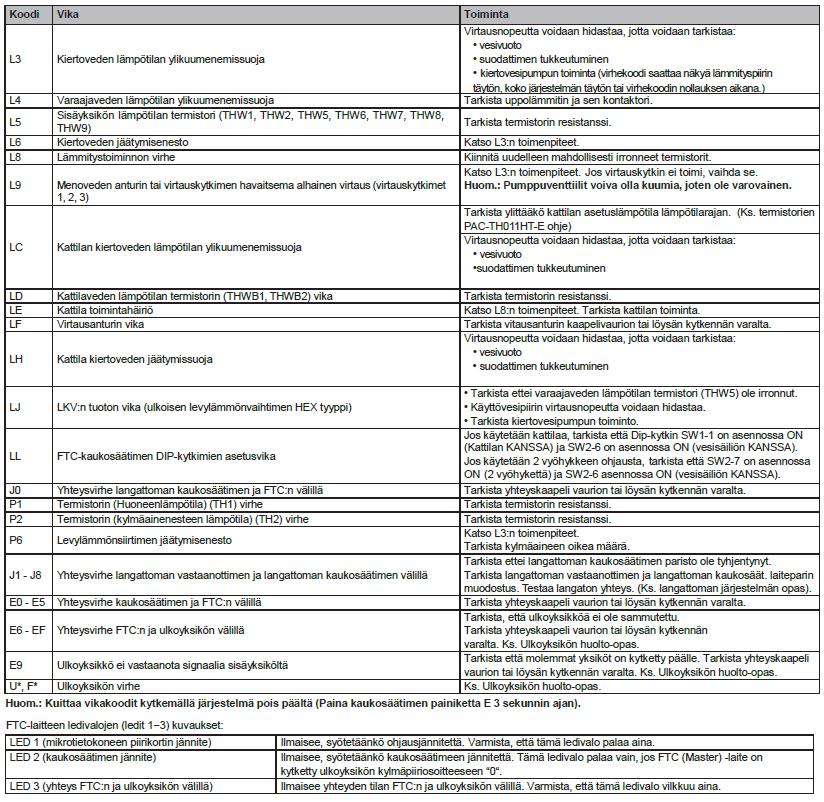

26 Häiriöilmoitukset 26
