1 Hyvän asumisen lämmin perusta Lämmittämisen korkeampi taso, aito

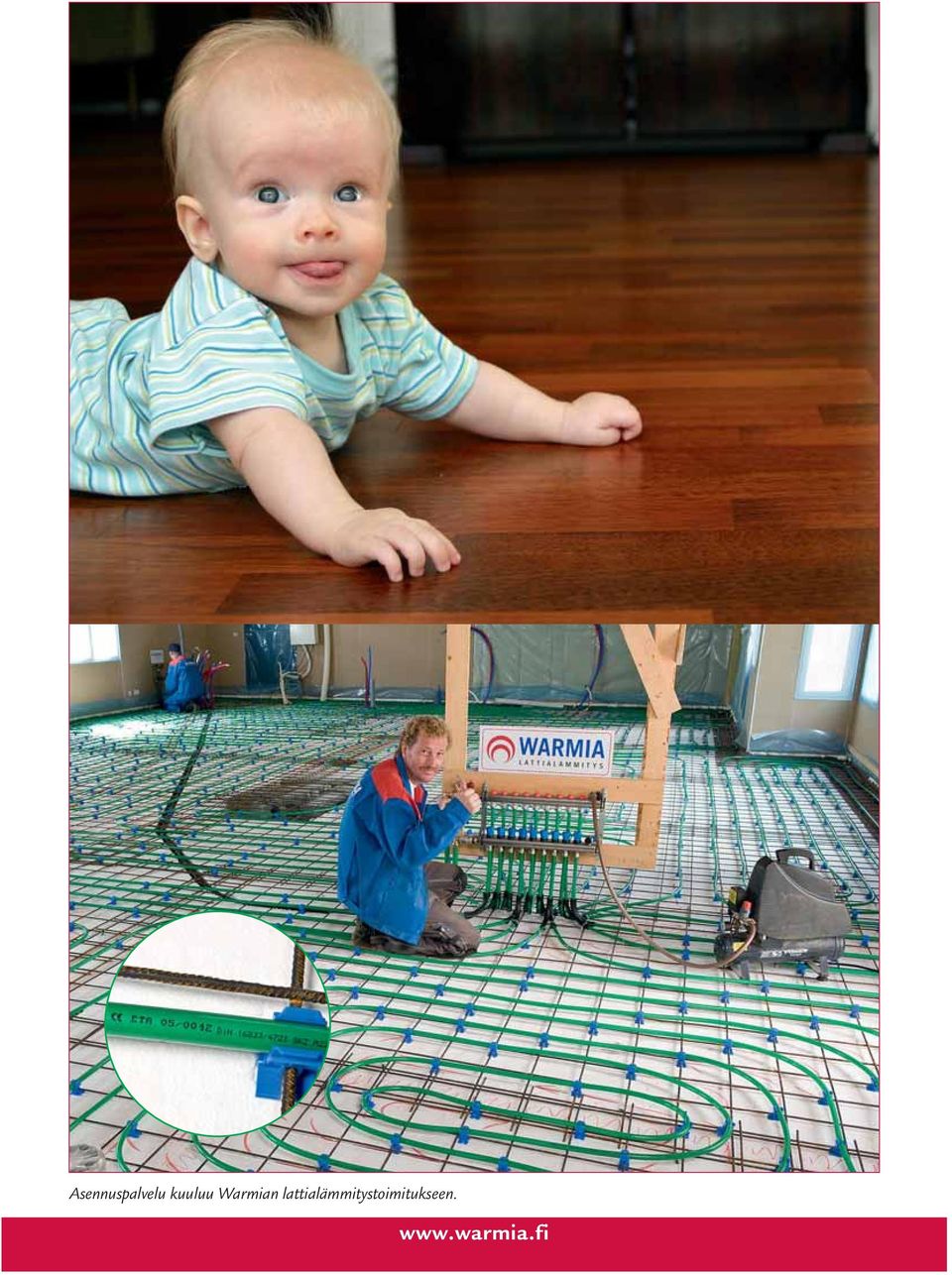

2 Asennuspalvelu kuuluu Warmian lattialämmitystoimitukseen.

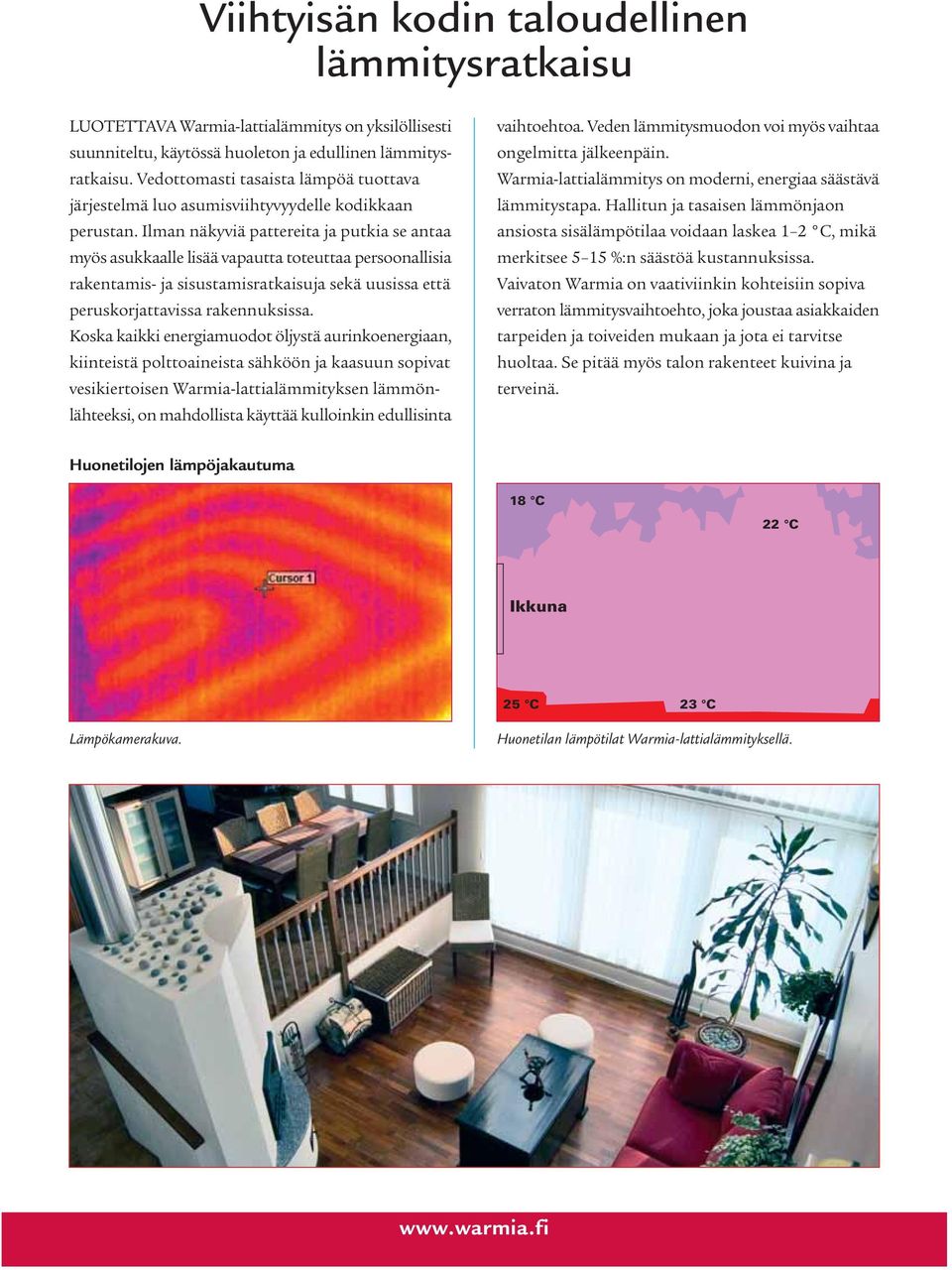

3 Viihtyisän kodin taloudellinen lämmitysratkaisu LUOTETTAVA Warmia-lattialämmitys on yksilöllisesti suunniteltu, käytössä huoleton ja edullinen lämmitysratkaisu. Vedottomasti tasaista lämpöä tuottava järjestelmä luo asumisviihtyvyydelle kodikkaan perustan. Ilman näkyviä pattereita ja putkia se antaa myös asukkaalle lisää vapautta toteuttaa persoonallisia rakentamis- ja sisustamisratkaisuja sekä uusissa että peruskorjattavissa rakennuksissa. Koska kaikki energiamuodot öljystä aurinkoenergiaan, kiinteistä polttoaineista sähköön ja kaasuun sopivat vesikiertoisen Warmia-lattialämmityksen lämmönlähteeksi, on mahdollista käyttää kulloinkin edullisinta vaihtoehtoa. Veden lämmitysmuodon voi myös vaihtaa ongelmitta jälkeenpäin. Warmia-lattialämmitys on moderni, energiaa säästävä lämmitystapa. Hallitun ja tasaisen lämmönjaon ansiosta sisälämpötilaa voidaan laskea 1 2 C, mikä merkitsee 5 15 %:n säästöä kustannuksissa. Vaivaton Warmia on vaativiinkin kohteisiin sopiva verraton lämmitysvaihtoehto, joka joustaa asiakkaiden tarpeiden ja toiveiden mukaan ja jota ei tarvitse huoltaa. Se pitää myös talon rakenteet kuivina ja terveinä. Huonetilojen lämpöjakautuma 18 C 22 C Ikkuna 25 C 23 C Lämpökamerakuva. Huonetilan lämpötilat Warmia-lattialämmityksellä.

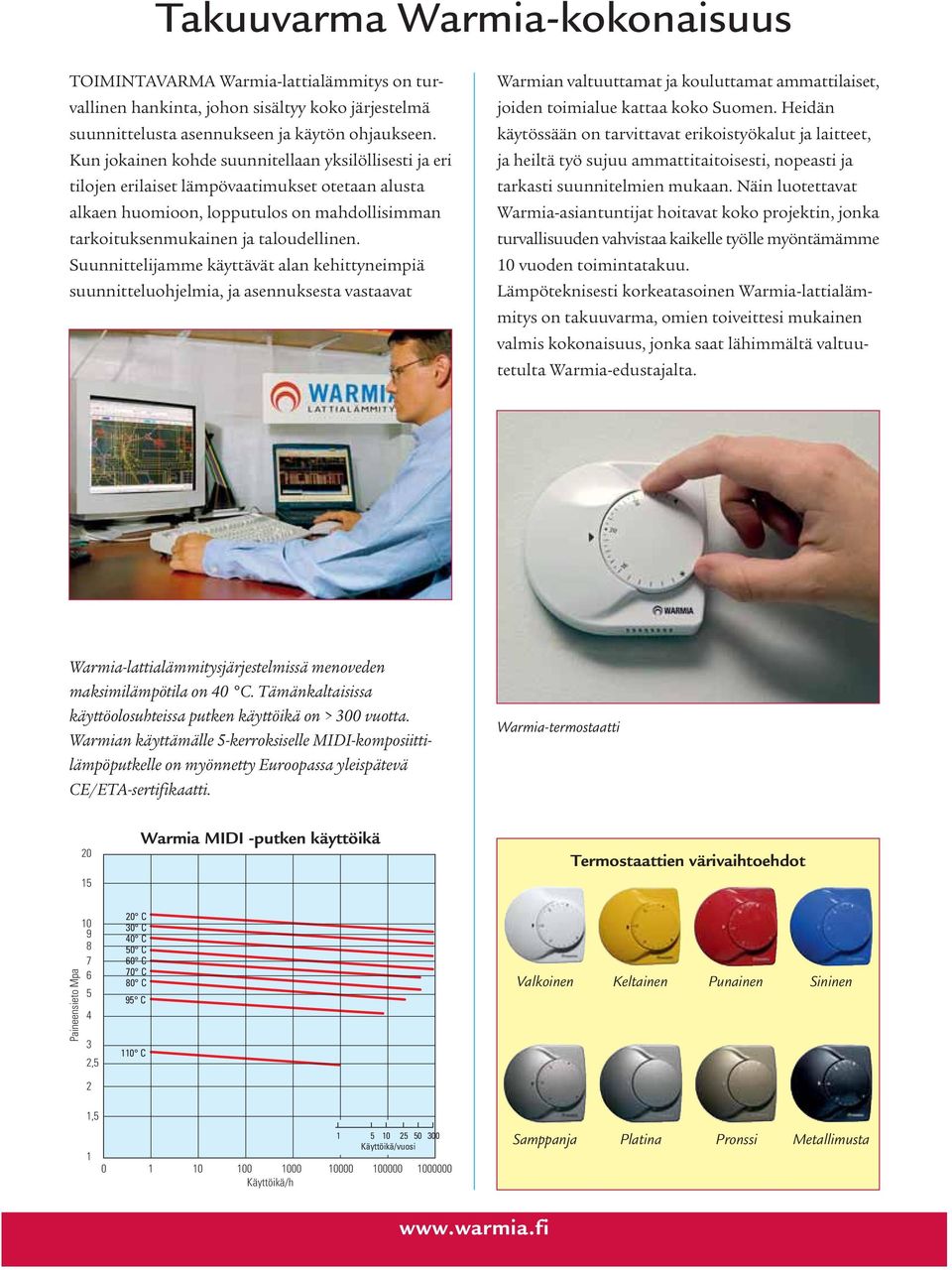

4 Takuuvarma Warmia-kokonaisuus TOIMINTAVARMA Warmia-lattialämmitys on turvallinen hankinta, johon sisältyy koko järjestelmä suunnittelusta asennukseen ja käytön ohjaukseen. Kun jokainen kohde suunnitellaan yksilöllisesti ja eri tilojen erilaiset lämpövaatimukset otetaan alusta alkaen huomioon, lopputulos on mahdollisimman tarkoituksenmukainen ja taloudellinen. Suunnittelijamme käyttävät alan kehittyneimpiä suunnitteluohjelmia, ja asennuksesta vastaavat Warmian valtuuttamat ja kouluttamat ammattilaiset, joiden toimialue kattaa koko Suomen. Heidän käytössään on tarvittavat erikoistyökalut ja laitteet, ja heiltä työ sujuu ammattitaitoisesti, nopeasti ja tarkasti suunnitelmien mukaan. Näin luotettavat Warmia-asiantuntijat hoitavat koko projektin, jonka turvallisuuden vahvistaa kaikelle työlle myöntämämme 10 vuoden toimintatakuu. Lämpöteknisesti korkeatasoinen Warmia-lattialämmitys on takuuvarma, omien toiveittesi mukainen valmis kokonaisuus, jonka saat lähimmältä valtuutetulta Warmia-edustajalta. Warmia-lattialämmitysjärjestelmissä menoveden maksimilämpötila on 40 C. Tämänkaltaisissa käyttöolosuhteissa putken käyttöikä on > 300 vuotta. Warmian käyttämälle 5-kerroksiselle MIDI-komposiittilämpöputkelle on myönnetty Euroopassa yleispätevä CE/ETA-sertifikaatti. Warmia-termostaatti Warmia MIDI -putken käyttöikä Termostaattien värivaihtoehdot Paineensieto Mpa , C 30 C 40 C 50 C 60 C 70 C 80 C 95 C 110 C Valkoinen Keltainen Punainen Sininen 1, Käyttöikä/vuosi Käyttöikä/h Samppanja Platina Pronssi Metallimusta

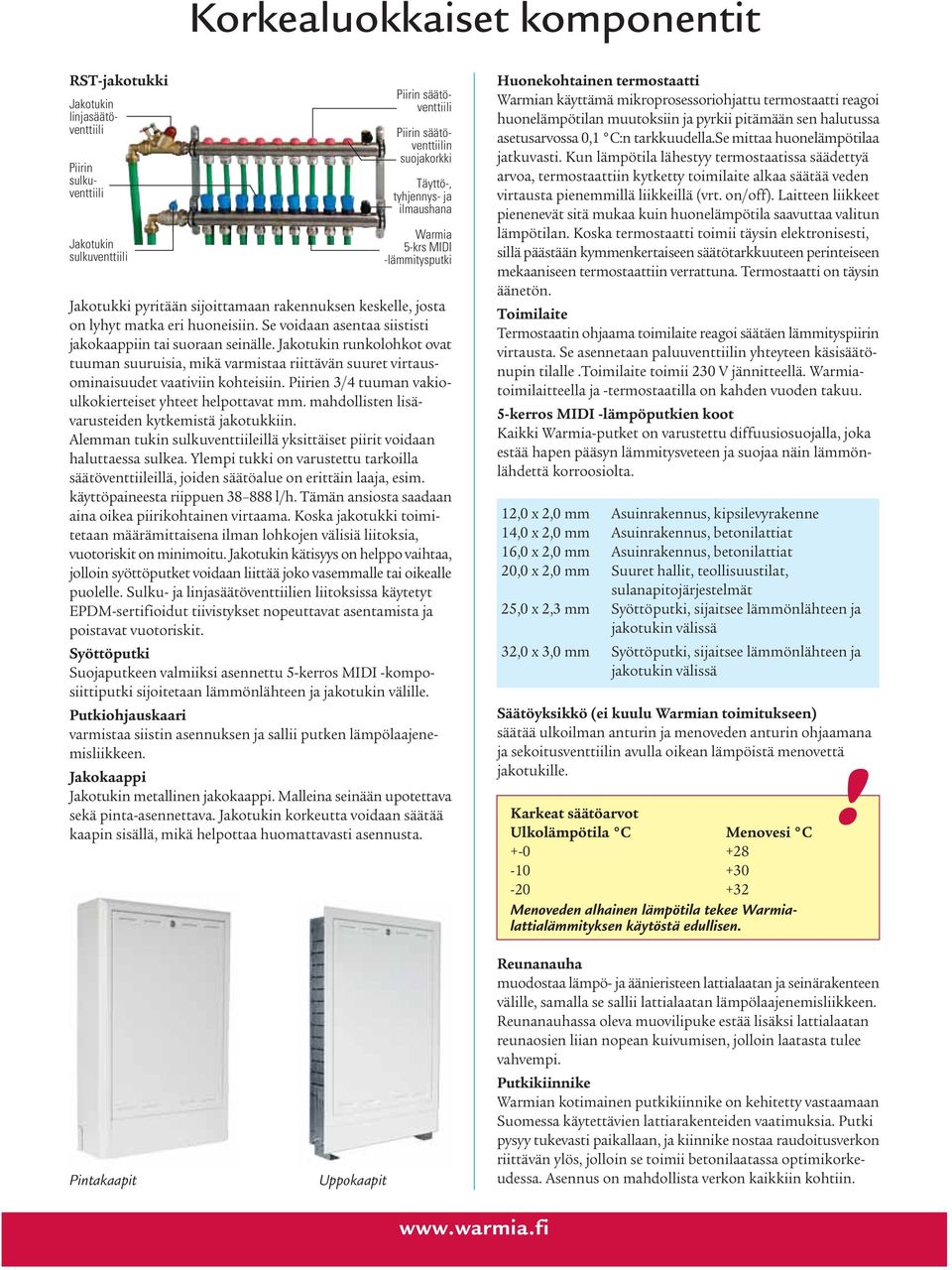

5 Korkealuokkaiset komponentit RST-jakotukki Jakotukin linjasäätöventtiili Piirin sulkuventtiili Jakotukin sulkuventtiili Piirin säätöventtiili Piirin säätöventtiilin suojakorkki Täyttö-, tyhjennys- ja ilmaushana Warmia 5-krs MIDI -lämmitysputki Jakotukki pyritään sijoittamaan rakennuksen keskelle, josta on lyhyt matka eri huoneisiin. Se voidaan asentaa siististi jakokaappiin tai suoraan seinälle. Jakotukin runkolohkot ovat tuuman suuruisia, mikä varmistaa riittävän suuret virtausominaisuudet vaativiin kohteisiin. Piirien 3/4 tuuman vakioulkokierteiset yhteet helpottavat mm. mahdollisten lisävarusteiden kytkemistä jakotukkiin. Alemman tukin sulkuventtiileillä yksittäiset piirit voidaan haluttaessa sulkea. Ylempi tukki on varustettu tarkoilla säätöventtiileillä, joiden säätöalue on erittäin laaja, esim. käyttöpaineesta riippuen l/h. Tämän ansiosta saadaan aina oikea piirikohtainen virtaama. Koska jakotukki toimitetaan määrämittaisena ilman lohkojen välisiä liitoksia, vuotoriskit on minimoitu. Jakotukin kätisyys on helppo vaihtaa, jolloin syöttöputket voidaan liittää joko vasemmalle tai oikealle puolelle. Sulku- ja linjasäätöventtiilien liitoksissa käytetyt EPDM-sertifioidut tiivistykset nopeuttavat asentamista ja poistavat vuotoriskit. Syöttöputki Suojaputkeen valmiiksi asennettu 5-kerros MIDI -komposiittiputki sijoitetaan lämmönlähteen ja jakotukin välille. Putkiohjauskaari varmistaa siistin asennuksen ja sallii putken lämpölaajenemisliikkeen. Jakokaappi Jakotukin metallinen jakokaappi. Malleina seinään upotettava sekä pinta-asennettava. Jakotukin korkeutta voidaan säätää kaapin sisällä, mikä helpottaa huomattavasti asennusta. Huonekohtainen termostaatti Warmian käyttämä mikroprosessoriohjattu termostaatti reagoi huonelämpötilan muutoksiin ja pyrkii pitämään sen halutussa asetusarvossa 0,1 C:n tarkkuudella.se mittaa huonelämpötilaa jatkuvasti. Kun lämpötila lähestyy termostaatissa säädettyä arvoa, termostaattiin kytketty toimilaite alkaa säätää veden virtausta pienemmillä liikkeillä (vrt. on/off). Laitteen liikkeet pienenevät sitä mukaa kuin huonelämpötila saavuttaa valitun lämpötilan. Koska termostaatti toimii täysin elektronisesti, sillä päästään kymmenkertaiseen säätötarkkuuteen perinteiseen mekaaniseen termostaattiin verrattuna. Termostaatti on täysin äänetön. Toimilaite Termostaatin ohjaama toimilaite reagoi säätäen lämmityspiirin virtausta. Se asennetaan paluuventtiilin yhteyteen käsisäätönupin tilalle.toimilaite toimii 230 V jännitteellä. Warmiatoimilaitteella ja -termostaatilla on kahden vuoden takuu. 5-kerros MIDI -lämpöputkien koot Kaikki Warmia-putket on varustettu diffuusiosuojalla, joka estää hapen pääsyn lämmitysveteen ja suojaa näin lämmönlähdettä korroosiolta. 12,0 x 2,0 mm Asuinrakennus, kipsilevyrakenne 14,0 x 2,0 mm Asuinrakennus, betonilattiat 16,0 x 2,0 mm Asuinrakennus, betonilattiat 20,0 x 2,0 mm Suuret hallit, teollisuustilat, sulanapitojärjestelmät 25,0 x 2,3 mm Syöttöputki, sijaitsee lämmönlähteen ja jakotukin välissä 32,0 x 3,0 mm Syöttöputki, sijaitsee lämmönlähteen ja jakotukin välissä Säätöyksikkö (ei kuulu Warmian toimitukseen) säätää ulkoilman anturin ja menoveden anturin ohjaamana ja sekoitusventtiilin avulla oikean lämpöistä menovettä jakotukille. Karkeat säätöarvot Ulkolämpötila C Menovesi C Menoveden alhainen lämpötila tekee Warmialattialämmityksen käytöstä edullisen. Pintakaapit Uppokaapit Reunanauha muodostaa lämpö- ja äänieristeen lattialaatan ja seinärakenteen välille, samalla se sallii lattialaatan lämpölaajenemisliikkeen. Reunanauhassa oleva muovilipuke estää lisäksi lattialaatan reunaosien liian nopean kuivumisen, jolloin laatasta tulee vahvempi. Putkikiinnike Warmian kotimainen putkikiinnike on kehitetty vastaamaan Suomessa käytettävien lattiarakenteiden vaatimuksia. Putki pysyy tukevasti paikallaan, ja kiinnike nostaa raudoitusverkon riittävän ylös, jolloin se toimii betonilaatassa optimikorkeudessa. Asennus on mahdollista verkon kaikkiin kohtiin.

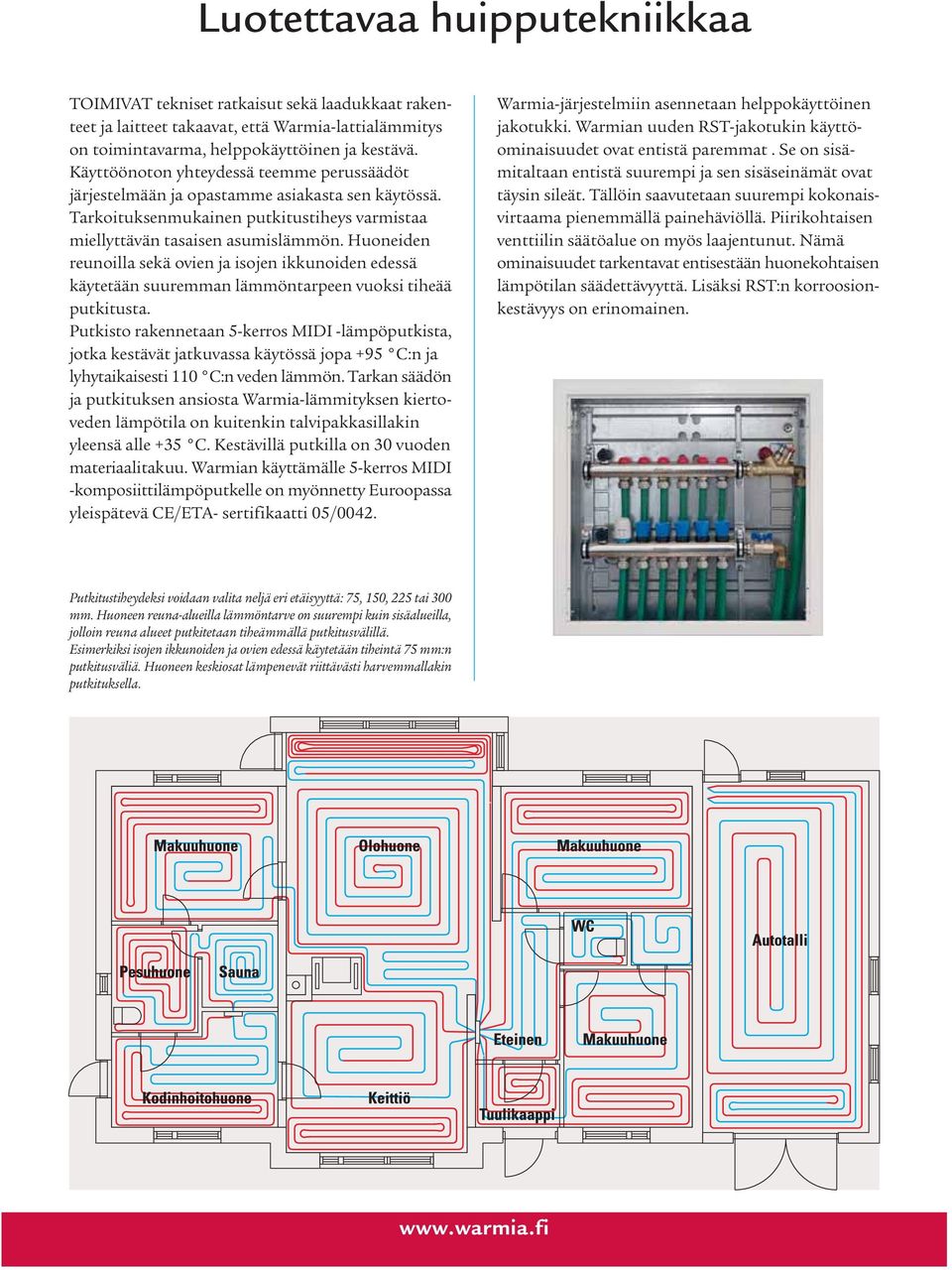

6 Luotettavaa huipputekniikkaa TOIMIVAT tekniset ratkaisut sekä laadukkaat rakenteet ja laitteet takaavat, että Warmia-lattialämmitys on toimintavarma, helppokäyttöinen ja kestävä. Käyttöönoton yhteydessä teemme perussäädöt järjestelmään ja opastamme asiakasta sen käytössä. Tarkoituksenmukainen putkitustiheys varmistaa miellyttävän tasaisen asumislämmön. Huoneiden reunoilla sekä ovien ja isojen ikkunoiden edessä käytetään suuremman lämmöntarpeen vuoksi tiheää putkitusta. Putkisto rakennetaan 5-kerros MIDI -lämpöputkista, jotka kestävät jatkuvassa käytössä jopa +95 C:n ja lyhytaikaisesti 110 C:n veden lämmön. Tarkan säädön ja putkituksen ansiosta Warmia-lämmityksen kiertoveden lämpötila on kuitenkin talvipakkasillakin yleensä alle +35 C. Kestävillä putkilla on 30 vuoden materiaalitakuu. Warmian käyttämälle 5-kerros MIDI -komposiittilämpöputkelle on myönnetty Euroopassa yleispätevä CE/ETA- sertifikaatti 05/0042. Warmia-järjestelmiin asennetaan helppokäyttöinen jakotukki. Warmian uuden RST-jakotukin käyttöominaisuudet ovat entistä paremmat. Se on sisämitaltaan entistä suurempi ja sen sisäseinämät ovat täysin sileät. Tällöin saavutetaan suurempi kokonaisvirtaama pienemmällä painehäviöllä. Piirikohtaisen venttiilin säätöalue on myös laajentunut. Nämä ominaisuudet tarkentavat entisestään huonekohtaisen lämpötilan säädettävyyttä. Lisäksi RST:n korroosionkestävyys on erinomainen. Putkitustiheydeksi voidaan valita neljä eri etäisyyttä: 75, 150, 225 tai 300 mm. Huoneen reuna-alueilla lämmöntarve on suurempi kuin sisäalueilla, jolloin reuna alueet putkitetaan tiheämmällä putkitusvälillä. Esimerkiksi isojen ikkunoiden ja ovien edessä käytetään tiheintä 75 mm:n putkitusväliä. Huoneen keskiosat lämpenevät riittävästi harvemmallakin putkituksella.

7 Tavalliset lattiarakenteet Välipohja/kipsilevy Kipsilevy (EK 13 mm) Täyte-tasoite (saneerauslaasti) Kipsilevy 15 mm suikaleet, välissä mm ura (12 x 2,0) Naulakiinnike Harvalaudoitus Pumpputasoitelattia/alapohja Pumpputasoite 40 mm Erikoislasikuituverkko Suodatinkangas Eriste Välipohja/betoni Betoni 70 mm Betoniverkko Styrox tai vastaava eriste Ontelolaatta Pumpputasoitelattia/välipohja Pumpputasoite 30 mm (12 x 2,0 mm) Erikoislasikuituverkko Valupaperi Kantava levy Alapohja/maavarainen Alapohja/peruslaatta Betoni 70 mm Betoniverkko Styrox tai vastaava eriste Betoni 70 mm Betoniverkko Styrox tai vastaava eriste Betoni Pontattu lattia/lastu- tai vanerilevy Lastulevy tai vaneri 10 mm Urat täytetty massalla (saneerauslaasti) Kipsilevysuikaleet, välissä mm ura Kantava lattia, lastu- tai vanerilevy 18 mm Koolaus k = 400/k = 600 Jos lattiamateriaalin paksuus on suurempi kuin 10 mm, esim. parketti, voidaan kolmas levykerros jättää pois.

8 Warmia Oy, Lämmittäjänkatu 2, Kaarina PL 126, Kaarina. Puh. (02) , faksi (02)
