TESTAUSSELOSTE Nro VTT-S /FI KÄÄNNÖS

Transkriptio

1 TESTAUSSELOSTE Nro VTT-S /FI Ilmalämpöpumpun Toshiba RAS-25PKVPG-ND + RAS-25PAVPG-ND toimintakoe matalissa ulkoilman lämpötiloissa ja sulatusjaksot sisältävä lämpökerroin - laitteen n asetusarvo +2 C - sisäyksikön imuilma alimmillaan +19,5 C - puhaltimen säätöasento 5 - lämmitystehontarve 6 kw (mitoittava ulko -26 C) Tilaaja: Toshiba Carrier (Thaimaa) Co., Ltd

2 TESTAUSSELOSTE NRO VTT-S /FI 1 (3) Tilaaja Tilaus Yhteyshenkilö Toshiba Carrier (Thaimaa) Co., Ltd Tivanon Road, 144/9 Moo 5, Bangkadi Industrial Pa TH-12 Amphur Muang, Pathumthani , Wesmanas Methawee Tilausnumero: VTT Expert Services Oy Tuotepäällikkö Mikko Nyman Kemistintie 3, 215 ESPOO PL 11, FI-244 VTT, Finland Puh Sähköposti mikko.nyman@vtt.fi Tehtävä Näyte Ilmalämpöpumpun Toshiba RAS-25PKVPG-ND + RAS-25PAVPG-ND toimintakoe matalissa ulkoilman lämpötiloissa ja sulatusjaksot sisältävän lämpökertoimen määrittäminen Tilaajan toimittama ilmalämpöpumppu, johon kuuluu sisäyksikkö, ulkoyksikkö ja näitä yhdistävä kylmäaineputkisto sekä kaukosäädin. Näytteen kuvaus on liitteessä 1. Näyte vastaanotettiin Mittaukset tehtiin Tilaaja asensi lämpöpumpun koejärjestelyyn. Ulkoyksikkö asennettiin 4 m³:n ilmastohuoneeseen (VTT, Tutkimushalli 1, P14). Sisäyksikkö asennettiin 64 m³:n ilmastohuoneeseen (VTT, Tutkimushalli 1, P13). Mittausmenetelmät Ilmalämpöpumpun toimintakoe tehtiin tilaajan määrittelemällä koeohjelmalla. Toimintakokeessa tarkasteltiin laitteen toimintaa suomalaisia olosuhteita vastaavissa matalissa ulkoilman lämpötiloissa. Laitteen lämpökerroin (laitteen lämpötehon suhde laitteen ottamaan sähkötehoon) määritettiin toimintakokeen aikana soveltaen standardia SFS-EN /1/. Standardista poiketen lämpökerroin määritettiin mittaustuloksista liukuvana tuntilämpökertoimena, joka sisältää sulatusjaksot. Laitteen lämpöteho määritettiin standardin SFS-EN /1/ osan 3 liitteen B mukaisella entalpia-menetelmällä. Laitteen lämpöteho on sisäyksikön kierrätysilman lämpökapasiteettivirran ja kierrätysilman n muutoksen tulo. Laitteen ottama sähköteho on sisäyksikön ja ulkoyksikön yhteensä sähköverkosta ottama sähköteho. ilmavirta puhaltimen eri toimintapisteissä määritettiin kompensaatiomenetelmällä standardin SFS-EN /1/ osan 3 liitteen J mukaisesti. Ilmavirta mitattiin standardien ISO ja

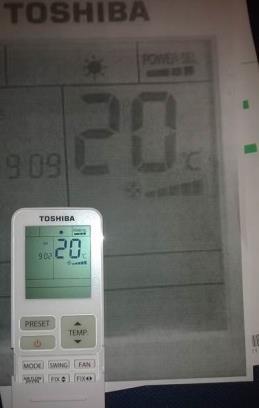

3 TESTAUSSELOSTE NRO VTT-S /FI 2 (3) ISO /2/ mukaan. Ilmavirran ohjaussiivet säädettiin standardin ohjeen mukaisesti suurimman virtaaman edellyttämään asentoon. ilmavirtaa mitattiin toimintakokeen aikana jatkuvasti anturista, joka oli kalibroitu kompensaatiomenetelmällä ennen toimintakoeohjelman toteutusta. Toimintakokeen aikana sisäyksikköön ei ollut kytkettynä kompensaatiomenetelmään kuuluvaa ilmanvirran keräyskammiota. Sisä- ja ulkoyksikköön tulevan ilman (imuilman) t mitattiin Pt-1 vastusantureilla. Sisäyksiköstä lähtevän ilman (puhallusilma) määritettiin paineaukkoon asennettujen neljän Pt-1 vastusanturin n keskiarvona. Ulkoilman suhteellinen kosteus mitattiin kapasitiivisella anturilla (Vaisala HMP 233). Ilmalämpöpumpun ottama sähköteho mitattiin sähkötehomittarilla (Norma D4155). Standardista SFS-EN /1/ poiketen laitteen n asetusarvo ei ollut suurimmassa säätöasennossaan (korkein ), vaan asetusarvona oli +2 C sisäyksikön imuilman sallittiin laskea alimmillaan an +19,5 C lämmitystehontarvetta muutettiin kokeen aikana liitteessä 2 esitetyllä tavalla sisäyksikön imuilman mitattiin kahdesta mittauspisteestä ulkoyksikön imuilman mitattiin yhdestä mittauspisteestä puhaltimen säätöasento oli 5 mittausväli oli koko koeohjelman ajan 3 sekuntia sisäyksikön negatiivinen lämmitysteho otettiin sulatusvaiheen osalta huomioon (liukuvan tuntikeskiarvon laskennassa) sisäyksikön ilmavirran n muutoksen keskiarvoa ei laskettu 5 minuutin jaksoissa eikä siis laskettu tämän arvon vaihtelua (jos se vaihtelee yli 2,5 % katsotaan tällainen koejakso muutosvaiheen kokeeksi) ilman kosteus määritettiin suoraan suhteellisena kosteutena eikä ilman märkäa mitattu erikseen. Tulokset Mittaustulokset on esitetty liitteessä 3. Mittaustulokset pätevät vain mitatulle näytteelle. Laite kävi sulatusjaksoja lukuun ottamatta keskeytyksettä lämmitystoiminnalla koko toimintakokeen ajan. Ulkoyksikön kondenssivesiallas (varustettu sulanapitovastuksella) pysyi sulana koko toimintakokeen ajan.

4 TESTAUSSELOSTE NRO VTT-S /FI 3 (3) Viitteet /1/ SFS-EN 14511:213, parts 1-4, Air conditioners, liquid chilling packages and heat pumps with electrically driven compressors for space heating and cooling. /2/ ISO :23. Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full. Part 1: General principles and requirements. ISO :23. Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full. Part 2: Orifice plates. Espoo Mikko Nyman Tuotepäällikkö Pekka Kettunen Asiantuntija LIITTEET 3 kpl JAKELU Tilaaja Alkuperäinen Arkisto Alkuperäinen Tämä on käännös alkuperäisestä testausselostuksesta, ristiriitatapauksessa pätee alkuperäinen versio VTT-S Espoo Pekka Kettunen

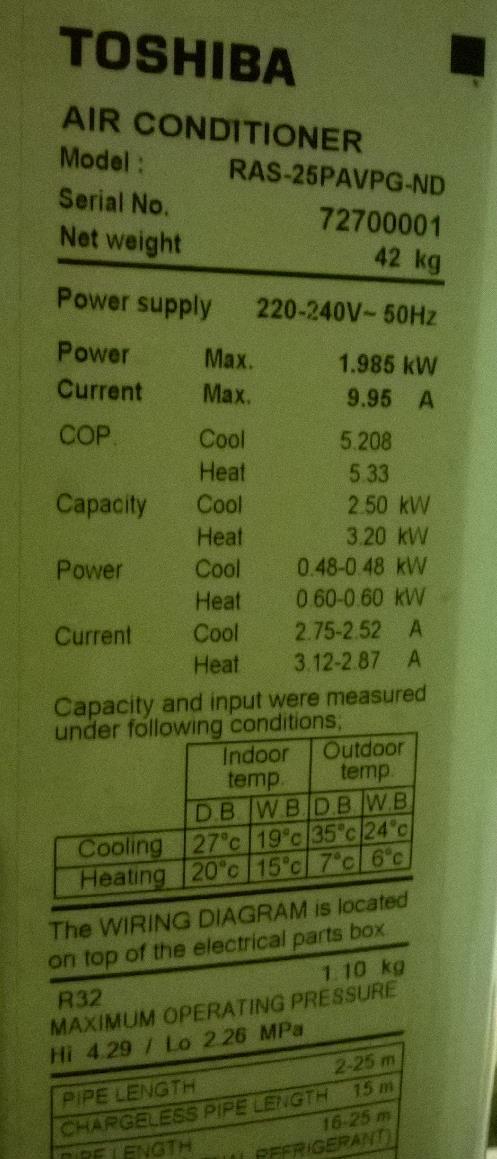

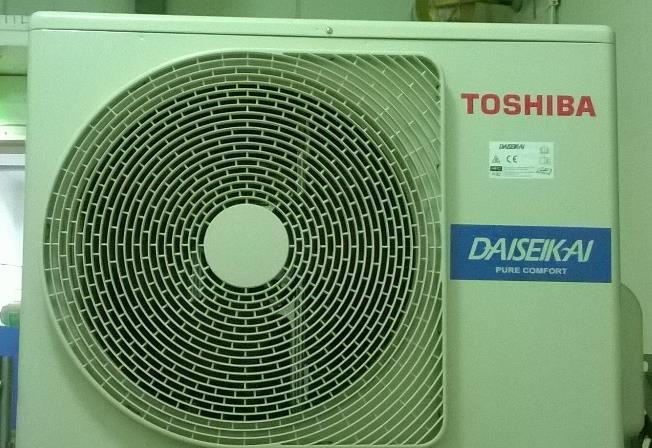

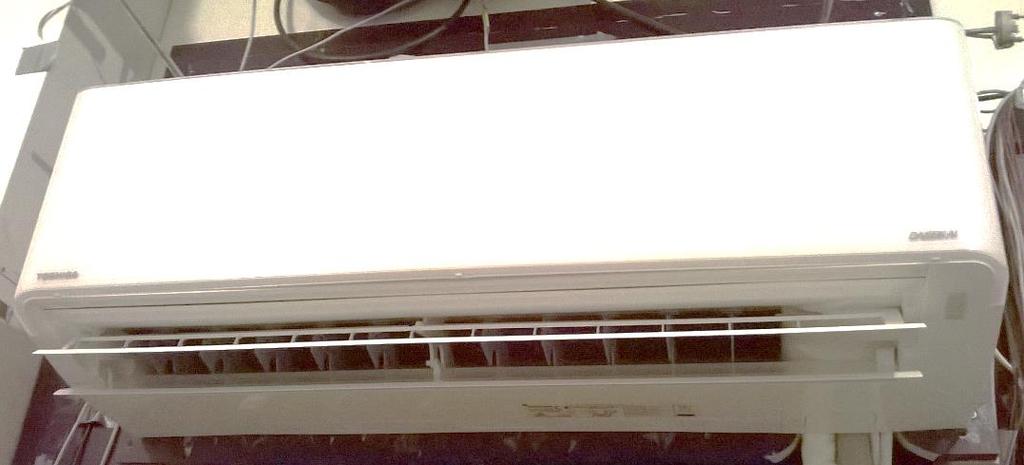

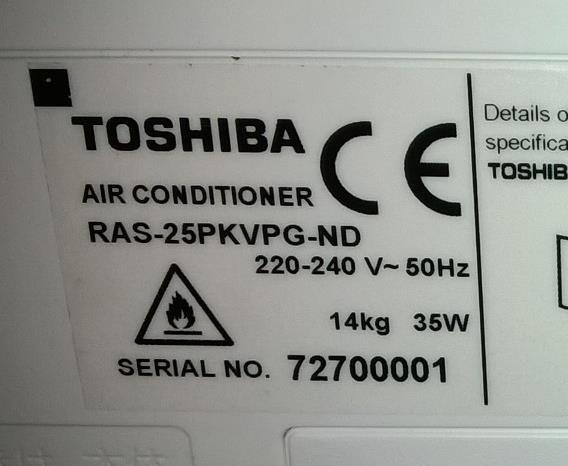

5 TESTAUSSELOSTE NRO VTT-S /FI LIITE 1 1(1) NÄYTTEEN KUVAUS Mitat (leveys x korkeus x syvyys), mm: Sisäyksikkö: 851x293x27 Ulkoyksikkö: 8x63x3 Kylmäaineputkien pituus: Kylmäaine: Kylmäaineen massa: 5 m R32 1,1 kg RAS-25PKVPG-ND tyyppikilpi: Ulkoyksikön RAS-25PAVPG-ND tyyppikilpi:

6 1 TESTAUSSELOSTE NRO VTT-S /FI LIITE 2 1(1) LÄMMITYSTEHONTARVE Lämmitystehontarvetta ΦH muutettiin toimintakokeen aikana seuraavasti: θ i,h,set = + 2 ºC Φ H = H H (θ i,h,set -θ e )-Φ int Φ H Lämmitystehontarve noudattaa yhtälöä: Φ H = H H (θ i,h,set -θ e )-Φ int, missä Φ H H H on lämmitystehontarve, W on ominaislämpöhäviö, W/ºC θ i,h,set on sisäilman (2 ºC), ºC θ e on ulkoilman, ºC Φ int on lämmityksessä hyödynnettävien sisäisten lämpökuormien lämpöteho, W. Toimintakokeessa käytettiin seuraavia vakioita: H H = 146 W/ºC Φ int = 1 kw. θ e, C Esimerkiksi lämmityskauden mitoittavalla ulkolla - 26 ºC on lämmitystehontarve 6 kw. Ilmalämpöpumpun lämmitysteho kattaa matalilla ulkoilman lämpötiloilla osan lämmitystehontarpeesta. Silloin osa lämmitystehontarpeesta on katettava muulla lämmitysjärjestelmällä. Ilmalämpöpumpun sisäyksikön imuilman sallittiin toimintakokeen aikana laskea alimmillaan an +19,5 ºC. Kun ilmalämpöpumpun lämmitysteho ei yksin riittänyt pitämään imuilman a arvossa +19,5 ºC, osa lämmitystehontarpeesta katettiin muulla lämmitysjärjestelmällä kuin ilmalämpöpumpulla.

7 Lämpökerroin TESTAUSSELOSTE NRO VTT-S /FI LIITE 3 1(5) TOIMINTAKOE Liukuva tuntilämpökerroin toimintakokeen aikana sisältäen sulatusjaksot (kuvassa on esitetty katkoviivalla lämpökertoimen kuudennen asteen polynomisovite). 7, 6,5 6, 5,5 5, 4,5 4, 3,5 3, 2,5 2, 1,5 1,,5, Liukuva tuntilämpökerroin sisältäen sulatusjaksot Laitteen asetusarvo: +2 ºC, sisäyksikön imuilma alimmillaan: +19,5 ºC, puhaltimen säätöasento: 5, mitoitustehontarve: 6 kw (-26 ºC) Lämpökerroin Poly. (Lämpökerroin) Ulkoilman, C

8 Teho, W Teho, W Ulkoilman, C TESTAUSSELOSTE NRO VTT-S /FI LIITE 3 2(5) TOIMINTAKOE Teho ja ulkoilman toimintakokeen aikana. Tehon liukuva tuntikeskiarvo sisältäen sulatusjaksot Lämpöteho Sähkön ottoteho Ulkoilman 5 45 Laitteen asetusarvo: +2 ºC, sisäyksikön imuilma alimmillaan: +19,5 ºC, puhaltimen säätöasento: 5, mitoitustehontarve: 6 kw (-26 ºC) Ulkoilman Aika, h Hetkellinen teho Lämpöteho Sähkön ottoteho 55 Laitteen asetusarvo: +2 ºC, sisäyksikön imuilma alimmillaan: +19,5 ºC, puhaltimen säätöasento: 5, mitoitustehontarve: 6 kw (-26 ºC) Aika, h

9 Teho, W TESTAUSSELOSTE NRO VTT-S /FI LIITE 3 3(5) TOIMINTAKOE Tehon liukuva tuntikeskiarvo ulkon funktiona. Tehon liukuva tuntikeskiarvo sisältäen sulatusjaksot Laitteen asetusarvo: +2 ºC, sisäyksikön imuilma alimmillaan: +19,5 ºC, puhaltimen säätöasento: 5, mitoitustehontarve: 6 kw (-26 ºC) Lämpöteho Sähkön ottoteho Polynomisovite (Lämpöteho) Polynomisovite (Sähkön ottoteho) Ulkoilman, C

10 Lämpötila, C Lämpötila, C / Kosteus, % TESTAUSSELOSTE NRO VTT-S /FI LIITE 3 4(5) TOIMINTAKOE Ilman t ja ulkoilman kosteus toimintakokeen aikana. Ilman ja kosteus kokeen aikana Laitteen asetusarvo: +2 ºC, sisäyksikön imuilma alimmillaan: +19,5 ºC, puhaltimen säätöasento: 5, mitoitustehontarve: 6 kw (-26 ºC) Ulkoilman kosteus puhallusilman imuilman Ulkoilman Aika, h t ja nmuutos Laitteen asetusarvo: +2 ºC, sisäyksikön imuilma alimmillaan: +19,5 ºC, puhaltimen säätöasento: 5, mitoitustehontarve: 6 kw (-26 ºC) puhallusilman, ta2 imuilman, ta1 Lämpötilan muutos, ta2-ta1 Ulkoilman Aika, h

11 Lämpötila, C / Ilmavirta, dm³/s TESTAUSSELOSTE NRO VTT-S /FI LIITE 3 5(5) TOIMINTAKOE Ilman t ja sisäyksikön ilmavirta toimintakokeen aikana. Ilman ja sisäyksikön ilmavirta kokeen aikana Laitteen asetusarvo: +2 ºC, sisäyksikön imuilma alimmillaan: +19,5 ºC, puhaltimen säätöasento: 5, mitoitustehontarve: 6 kw (-26 ºC) Ilmavirta puhallusilman imuilman Ulkoilman Aika, h
