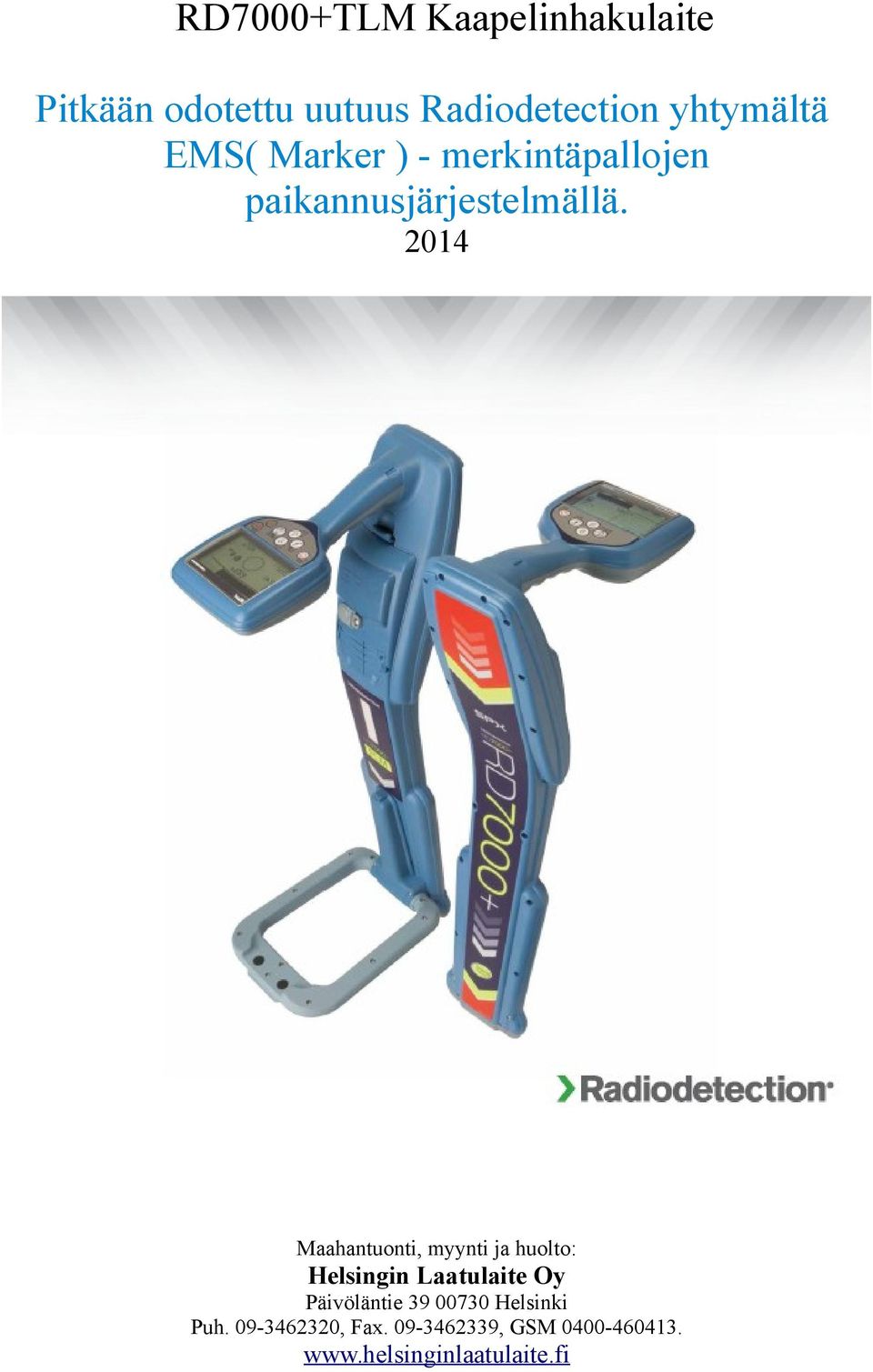

1 RD7000+TLM Kaapelinhakulaite Pitkään odotettu uutuus Radiodetection yhtymältä EMS( Marker ) - merkintäpallojen paikannusjärjestelmällä Maahantuonti, myynti ja huolto: Helsingin Laatulaite Oy Päivöläntie Helsinki Puh , Fax , GSM

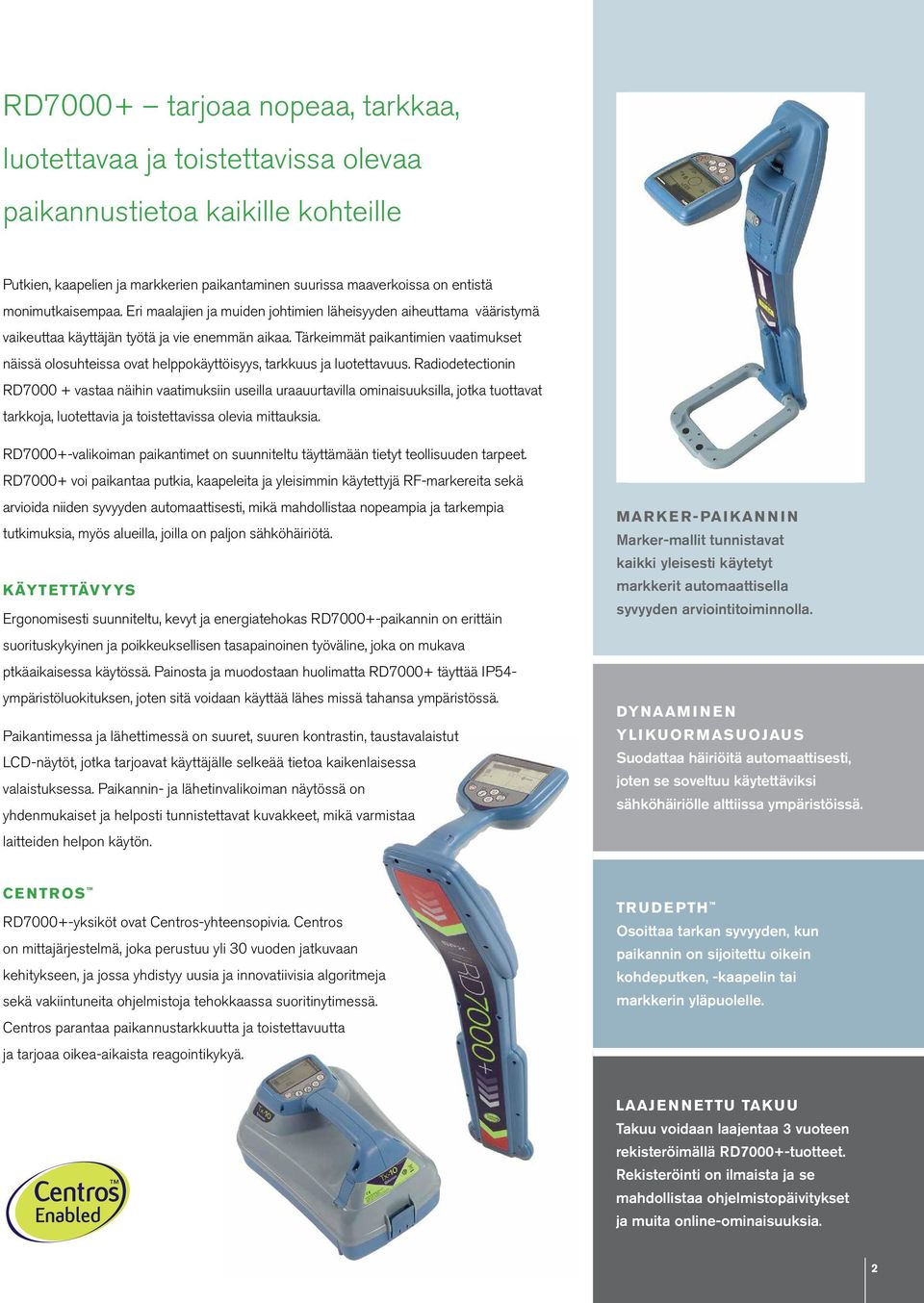

2 RD7000+ tarjoaa nopeaa, tarkkaa, luotettavaa ja toistettavissa olevaa paikannustietoa kaikille kohteille Putkien, kaapelien ja markkerien paikantaminen suurissa maaverkoissa on entistä monimutkaisempaa. Eri maalajien ja muiden johtimien läheisyyden aiheuttama vääristymä vaikeuttaa käyttäjän työtä ja vie enemmän aikaa. Tärkeimmät paikantimien vaatimukset näissä olosuhteissa ovat helppokäyttöisyys, tarkkuus ja luotettavuus. Radiodetectionin RD vastaa näihin vaatimuksiin useilla uraauurtavilla ominaisuuksilla, jotka tuottavat tarkkoja, luotettavia ja toistettavissa olevia mittauksia. RD7000+-valikoiman paikantimet on suunniteltu täyttämään tietyt teollisuuden tarpeet. RD7000+ voi paikantaa putkia, kaapeleita ja yleisimmin käytettyjä RF-markereita sekä arvioida niiden syvyyden automaattisesti, mikä mahdollistaa nopeampia ja tarkempia tutkimuksia, myös alueilla, joilla on paljon sähköhäiriötä. Käytettävyys Ergonomisesti suunniteltu, kevyt ja energiatehokas RD7000+-paikannin on erittäin suorituskykyinen ja poikkeuksellisen tasapainoinen työväline, joka on mukava ptkäaikaisessa käytössä. Painosta ja muodostaan huolimatta RD7000+ täyttää IP54- ympäristöluokituksen, joten sitä voidaan käyttää lähes missä tahansa ympäristössä. Paikantimessa ja lähettimessä on suuret, suuren kontrastin, taustavalaistut LCD-näytöt, jotka tarjoavat käyttäjälle selkeää tietoa kaikenlaisessa valaistuksessa. Paikannin- ja lähetinvalikoiman näytössä on yhdenmukaiset ja helposti tunnistettavat kuvakkeet, mikä varmistaa laitteiden helpon käytön. marker-paikannin Marker-mallit tunnistavat kaikki yleisesti käytetyt markkerit automaattisella syvyyden arviointitoiminnolla. Dynaaminen ylikuormasuojaus Suodattaa häiriöitä automaattisesti, joten se soveltuu käytettäviksi sähköhäiriölle alttiissa ympäristöissä. Centros RD7000+-yksiköt ovat Centros-yhteensopivia. Centros on mittajärjestelmä, joka perustuu yli 30 vuoden jatkuvaan kehitykseen, ja jossa yhdistyy uusia ja innovatiivisia algoritmeja sekä vakiintuneita ohjelmistoja tehokkaassa suoritinytimessä. Centros parantaa paikannustarkkuutta ja toistettavuutta ja tarjoaa oikea-aikaista reagointikykyä. TruDepth Osoittaa tarkan syvyyden, kun paikannin on sijoitettu oikein kohdeputken, -kaapelin tai markkerin yläpuolelle. Laajennettu takuu Takuu voidaan laajentaa 3 vuoteen rekisteröimällä RD7000+-tuotteet. Rekisteröinti on ilmaista ja se mahdollistaa ohjelmistopäivitykset ja muita online-ominaisuuksia. 2

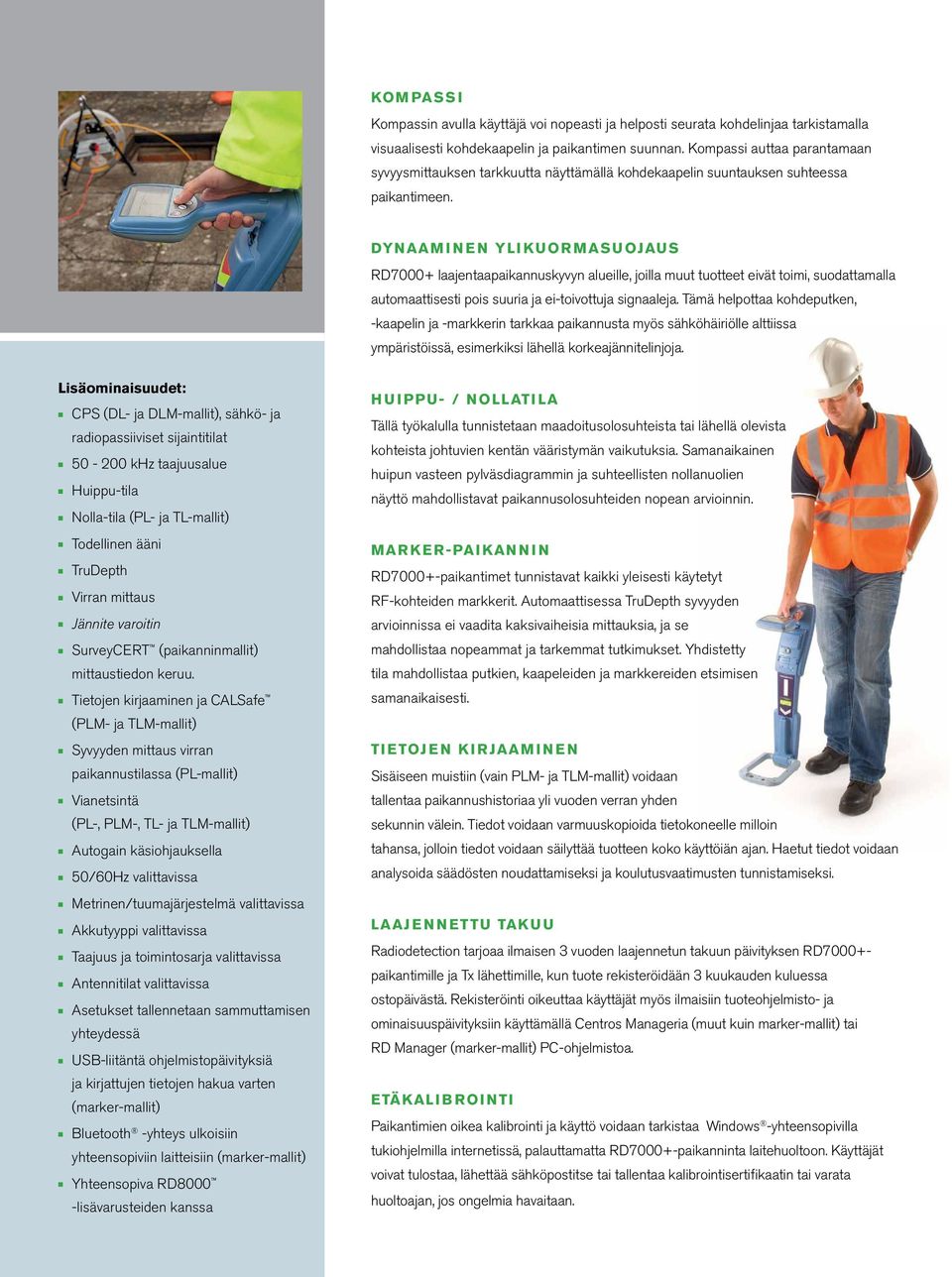

3 Kompassi Kompassin avulla käyttäjä voi nopeasti ja helposti seurata kohdelinjaa tarkistamalla visuaalisesti kohdekaapelin ja paikantimen suunnan. Kompassi auttaa parantamaan syvyysmittauksen tarkkuutta näyttämällä kohdekaapelin suuntauksen suhteessa paikantimeen. Dynaaminen ylikuormasuojaus RD7000+ laajentaapaikannuskyvyn alueille, joilla muut tuotteet eivät toimi, suodattamalla automaattisesti pois suuria ja ei-toivottuja signaaleja. Tämä helpottaa kohdeputken, -kaapelin ja -markkerin tarkkaa paikannusta myös sähköhäiriölle alttiissa ympäristöissä, esimerkiksi lähellä korkeajännitelinjoja. Lisäominaisuudet: n CPS (DL- ja DLM-mallit), sähkö- ja radiopassiiviset sijaintitilat n khz taajuusalue n Huippu-tila n Nolla-tila (PL- ja TL-mallit) n Todellinen ääni n TruDepth n Virran mittaus n Jännite varoitin n SurveyCERT (paikanninmallit) mittaustiedon keruu. n Tietojen kirjaaminen ja CALSafe (PLM- ja TLM-mallit) n Syvyyden mittaus virran paikannustilassa (PL-mallit) n Vianetsintä (PL-, PLM-, TL- ja TLM-mallit) n Autogain käsiohjauksella n 50/60Hz valittavissa n Metrinen/tuumajärjestelmä valittavissa n Akkutyyppi valittavissa n Taajuus ja toimintosarja valittavissa n Antennitilat valittavissa n Asetukset tallennetaan sammuttamisen yhteydessä n USB-liitäntä ohjelmistopäivityksiä ja kirjattujen tietojen hakua varten (marker-mallit) n Bluetooth -yhteys ulkoisiin yhteensopiviin laitteisiin (marker-mallit) n Yhteensopiva RD8000 -lisävarusteiden kanssa Huippu- / nollatila Tällä työkalulla tunnistetaan maadoitusolosuhteista tai lähellä olevista kohteista johtuvien kentän vääristymän vaikutuksia. Samanaikainen huipun vasteen pylväsdiagrammin ja suhteellisten nollanuolien näyttö mahdollistavat paikannusolosuhteiden nopean arvioinnin. MARKER-PAIKANNIN RD7000+-paikantimet tunnistavat kaikki yleisesti käytetyt RF-kohteiden markkerit. Automaattisessa TruDepth syvyyden arvioinnissa ei vaadita kaksivaiheisia mittauksia, ja se mahdollistaa nopeammat ja tarkemmat tutkimukset. Yhdistetty tila mahdollistaa putkien, kaapeleiden ja markkereiden etsimisen samanaikaisesti. TIETOJEN KIRJAAMINEN Sisäiseen muistiin (vain PLM- ja TLM-mallit) voidaan tallentaa paikannushistoriaa yli vuoden verran yhden sekunnin välein. Tiedot voidaan varmuuskopioida tietokoneelle milloin tahansa, jolloin tiedot voidaan säilyttää tuotteen koko käyttöiän ajan. Haetut tiedot voidaan analysoida säädösten noudattamiseksi ja koulutusvaatimusten tunnistamiseksi. Laajennettu takuu Radiodetection tarjoaa ilmaisen 3 vuoden laajennetun takuun päivityksen RD7000+paikantimille ja Tx lähettimille, kun tuote rekisteröidään 3 kuukauden kuluessa ostopäivästä. Rekisteröinti oikeuttaa käyttäjät myös ilmaisiin tuoteohjelmisto- ja ominaisuuspäivityksiin käyttämällä Centros Manageria (muut kuin marker-mallit) tai RD Manager (marker-mallit) PC-ohjelmistoa. ETÄKALIBROINTI Paikantimien oikea kalibrointi ja käyttö voidaan tarkistaa Windows -yhteensopivilla tukiohjelmilla internetissä, palauttamatta RD7000+-paikanninta laitehuoltoon. Käyttäjät voivat tulostaa, lähettää sähköpostitse tai tallentaa kalibrointisertifikaatin tai varata huoltoajan, jos ongelmia havaitaan.

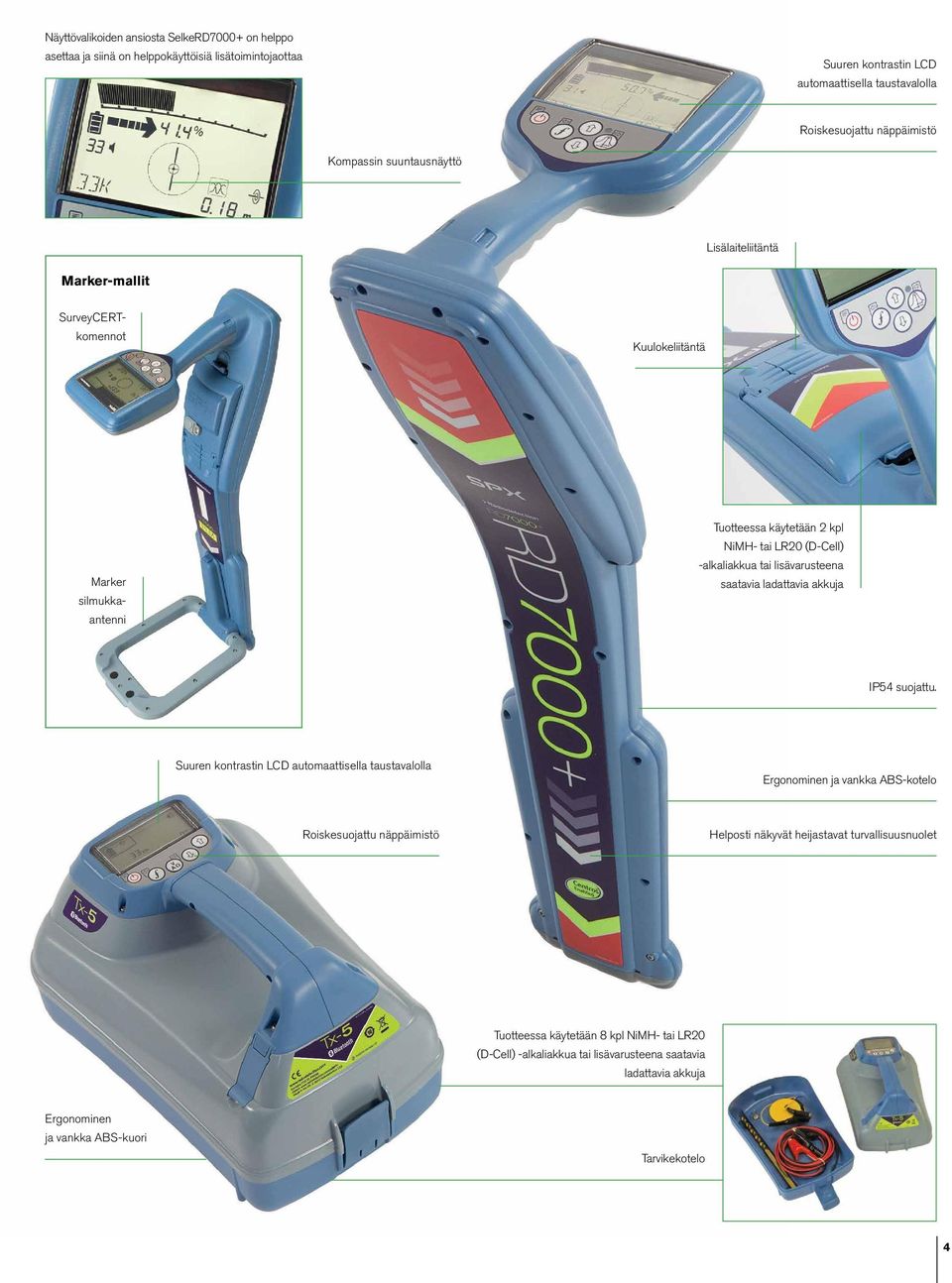

4 Näyttövalikoiden ansiosta SelkeRD7000+ on helppo asettaa ja siinä on helppokäyttöisiä lisätoimintojaottaa Suuren kontrastin LCD automaattisella taustavalolla Roiskesuojattu näppäimistö Kompassin suuntausnäyttö Lisälaiteliitäntä Marker-mallit SurveyCERTkomennot Kuulokeliitäntä Marker silmukkaantenni Tuotteessa käytetään 2 kpl NiMH- tai LR20 (D-Cell) -alkaliakkua tai lisävarusteena saatavia ladattavia akkuja IP54 suojattu. Suuren kontrastin LCD automaattisella taustavalolla Ergonominen ja vankka ABS-kotelo Roiskesuojattu näppäimistö Helposti näkyvät heijastavat turvallisuusnuolet Tuotteessa käytetään 8 kpl NiMH- tai LR20 (D-Cell) -alkaliakkua tai lisävarusteena saatavia ladattavia akkuja Ergonominen ja vankka ABS-kuori Tarvikekotelo 4

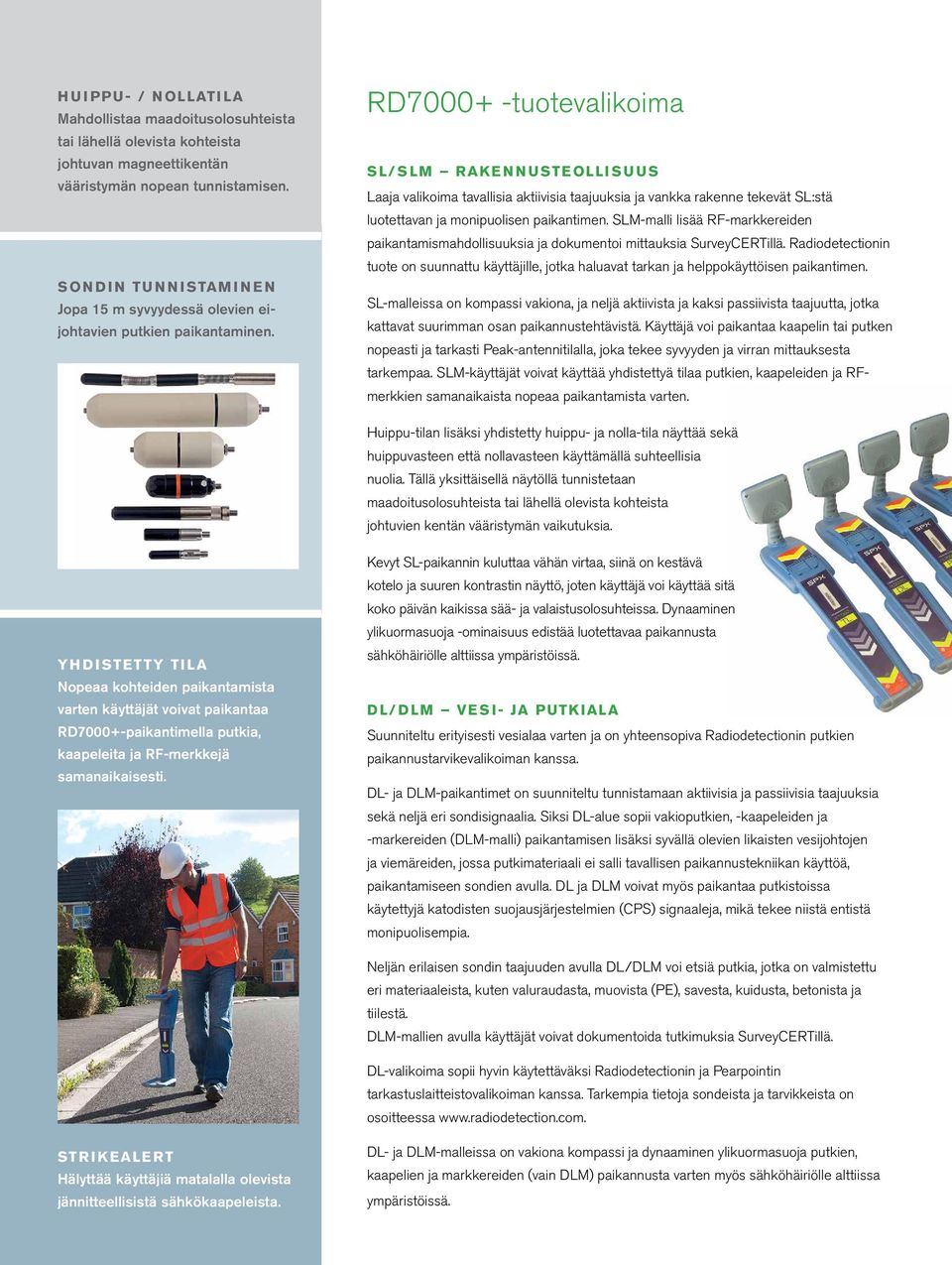

5 Huippu- / nollatila Mahdollistaa maadoitusolosuhteista tai lähellä olevista kohteista johtuvan magneettikentän vääristymän nopean tunnistamisen. Sondin tunnistaminen Jopa 15 m syvyydessä olevien eijohtavien putkien paikantaminen. RD tuotevalikoima SL/SLM rakennusteollisuus Laaja valikoima tavallisia aktiivisia taajuuksia ja vankka rakenne tekevät SL:stä luotettavan ja monipuolisen paikantimen. SLM-malli lisää RF-markkereiden paikantamismahdollisuuksia ja dokumentoi mittauksia SurveyCERTillä. Radiodetectionin tuote on suunnattu käyttäjille, jotka haluavat tarkan ja helppokäyttöisen paikantimen. SL-malleissa on kompassi vakiona, ja neljä aktiivista ja kaksi passiivista taajuutta, jotka kattavat suurimman osan paikannustehtävistä. Käyttäjä voi paikantaa kaapelin tai putken nopeasti ja tarkasti Peak-antennitilalla, joka tekee syvyyden ja virran mittauksesta tarkempaa. SLM-käyttäjät voivat käyttää yhdistettyä tilaa putkien, kaapeleiden ja RFmerkkien samanaikaista nopeaa paikantamista varten. Huippu-tilan lisäksi yhdistetty huippu- ja nolla-tila näyttää sekä huippuvasteen että nollavasteen käyttämällä suhteellisia nuolia. Tällä yksittäisellä näytöllä tunnistetaan maadoitusolosuhteista tai lähellä olevista kohteista johtuvien kentän vääristymän vaikutuksia. yhdistetty tila Nopeaa kohteiden paikantamista varten käyttäjät voivat paikantaa RD7000+-paikantimella putkia, kaapeleita ja RF-merkkejä samanaikaisesti. Kevyt SL-paikannin kuluttaa vähän virtaa, siinä on kestävä kotelo ja suuren kontrastin näyttö, joten käyttäjä voi käyttää sitä koko päivän kaikissa sää- ja valaistusolosuhteissa. Dynaaminen ylikuormasuoja -ominaisuus edistää luotettavaa paikannusta sähköhäiriölle alttiissa ympäristöissä. DL/DLM vesi- ja putkiala Suunniteltu erityisesti vesialaa varten ja on yhteensopiva Radiodetectionin putkien paikannustarvikevalikoiman kanssa. DL- ja DLM-paikantimet on suunniteltu tunnistamaan aktiivisia ja passiivisia taajuuksia sekä neljä eri sondisignaalia. Siksi DL-alue sopii vakioputkien, -kaapeleiden ja -markereiden (DLM-malli) paikantamisen lisäksi syvällä olevien likaisten vesijohtojen ja viemäreiden, jossa putkimateriaali ei salli tavallisen paikannustekniikan käyttöä, paikantamiseen sondien avulla. DL ja DLM voivat myös paikantaa putkistoissa käytettyjä katodisten suojausjärjestelmien (CPS) signaaleja, mikä tekee niistä entistä monipuolisempia. Neljän erilaisen sondin taajuuden avulla DL/DLM voi etsiä putkia, jotka on valmistettu eri materiaaleista, kuten valuraudasta, muovista (PE), savesta, kuidusta, betonista ja tiilestä. DLM-mallien avulla käyttäjät voivat dokumentoida tutkimuksia SurveyCERTillä. DL-valikoima sopii hyvin käytettäväksi Radiodetectionin ja Pearpointin tarkastuslaitteistovalikoiman kanssa. Tarkempia tietoja sondeista ja tarvikkeista on osoitteessa STRIKEALERT Hälyttää käyttäjiä matalalla olevista jännitteellisistä sähkökaapeleista. DL- ja DLM-malleissa on vakiona kompassi ja dynaaminen ylikuormasuoja putkien, kaapelien ja markkereiden (vain DLM) paikannusta varten myös sähköhäiriölle alttiissa ympäristöissä.

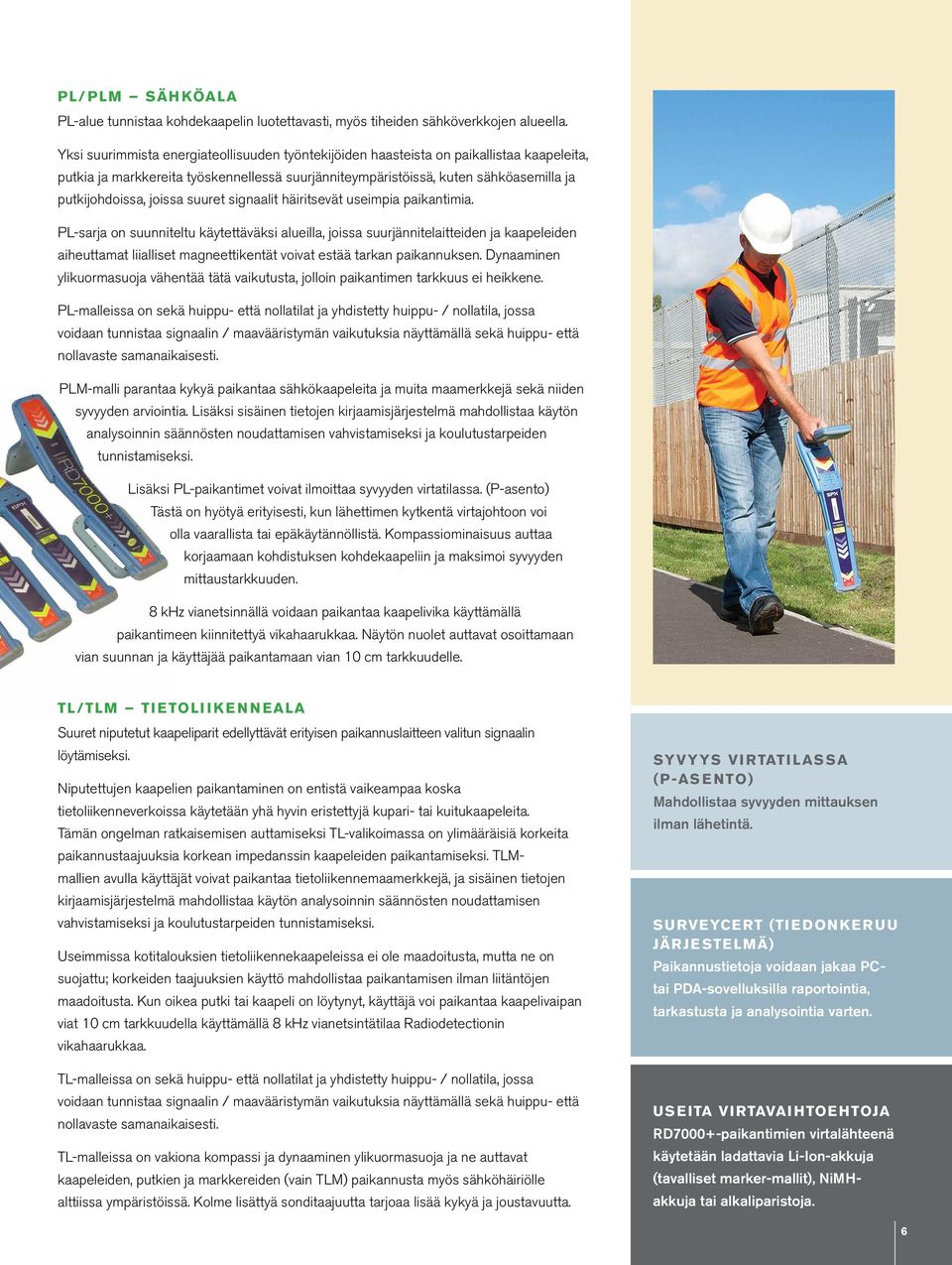

6 PL/PLM sähköala PL-alue tunnistaa kohdekaapelin luotettavasti, myös tiheiden sähköverkkojen alueella. Yksi suurimmista energiateollisuuden työntekijöiden haasteista on paikallistaa kaapeleita, putkia ja markkereita työskennellessä suurjänniteympäristöissä, kuten sähköasemilla ja putkijohdoissa, joissa suuret signaalit häiritsevät useimpia paikantimia. PL-sarja on suunniteltu käytettäväksi alueilla, joissa suurjännitelaitteiden ja kaapeleiden aiheuttamat liialliset magneettikentät voivat estää tarkan paikannuksen. Dynaaminen ylikuormasuoja vähentää tätä vaikutusta, jolloin paikantimen tarkkuus ei heikkene. PL-malleissa on sekä huippu- että nollatilat ja yhdistetty huippu- / nollatila, jossa voidaan tunnistaa signaalin / maavääristymän vaikutuksia näyttämällä sekä huippu- että nollavaste samanaikaisesti. PLM-malli parantaa kykyä paikantaa sähkökaapeleita ja muita maamerkkejä sekä niiden syvyyden arviointia. Lisäksi sisäinen tietojen kirjaamisjärjestelmä mahdollistaa käytön analysoinnin säännösten noudattamisen vahvistamiseksi ja koulutustarpeiden tunnistamiseksi. Lisäksi PL-paikantimet voivat ilmoittaa syvyyden virtatilassa. (P-asento) Tästä on hyötyä erityisesti, kun lähettimen kytkentä virtajohtoon voi olla vaarallista tai epäkäytännöllistä. Kompassiominaisuus auttaa korjaamaan kohdistuksen kohdekaapeliin ja maksimoi syvyyden mittaustarkkuuden. 8 khz vianetsinnällä voidaan paikantaa kaapelivika käyttämällä paikantimeen kiinnitettyä vikahaarukkaa. Näytön nuolet auttavat osoittamaan vian suunnan ja käyttäjää paikantamaan vian 10 cm tarkkuudelle. TL/TLM tietoliikenneala Suuret niputetut kaapeliparit edellyttävät erityisen paikannuslaitteen valitun signaalin löytämiseksi. Niputettujen kaapelien paikantaminen on entistä vaikeampaa koska tietoliikenneverkoissa käytetään yhä hyvin eristettyjä kupari- tai kuitukaapeleita. Tämän ongelman ratkaisemisen auttamiseksi TL-valikoimassa on ylimääräisiä korkeita paikannustaajuuksia korkean impedanssin kaapeleiden paikantamiseksi. TLMmallien avulla käyttäjät voivat paikantaa tietoliikennemaamerkkejä, ja sisäinen tietojen kirjaamisjärjestelmä mahdollistaa käytön analysoinnin säännösten noudattamisen vahvistamiseksi ja koulutustarpeiden tunnistamiseksi. Useimmissa kotitalouksien tietoliikennekaapeleissa ei ole maadoitusta, mutta ne on suojattu; korkeiden taajuuksien käyttö mahdollistaa paikantamisen ilman liitäntöjen maadoitusta. Kun oikea putki tai kaapeli on löytynyt, käyttäjä voi paikantaa kaapelivaipan viat 10 cm tarkkuudella käyttämällä 8 khz vianetsintätilaa Radiodetectionin vikahaarukkaa. TL-malleissa on sekä huippu- että nollatilat ja yhdistetty huippu- / nollatila, jossa voidaan tunnistaa signaalin / maavääristymän vaikutuksia näyttämällä sekä huippu- että nollavaste samanaikaisesti. TL-malleissa on vakiona kompassi ja dynaaminen ylikuormasuoja ja ne auttavat kaapeleiden, putkien ja markkereiden (vain TLM) paikannusta myös sähköhäiriölle alttiissa ympäristöissä. Kolme lisättyä sonditaajuutta tarjoaa lisää kykyä ja joustavuutta. SYVYYS VIRTATILASSA (P-asento) Mahdollistaa syvyyden mittauksen ilman lähetintä. SuRvEyCERT (Tiedonkeruu järjestelmä) Paikannustietoja voidaan jakaa PCtai PDA-sovelluksilla raportointia, tarkastusta ja analysointia varten. USEITA VIRTAVAIHTOEHTOJA RD7000+-paikantimien virtalähteenä käytetään ladattavia Li-Ion-akkuja (tavalliset marker-mallit), NiMHakkuja tai alkaliparistoja. 6

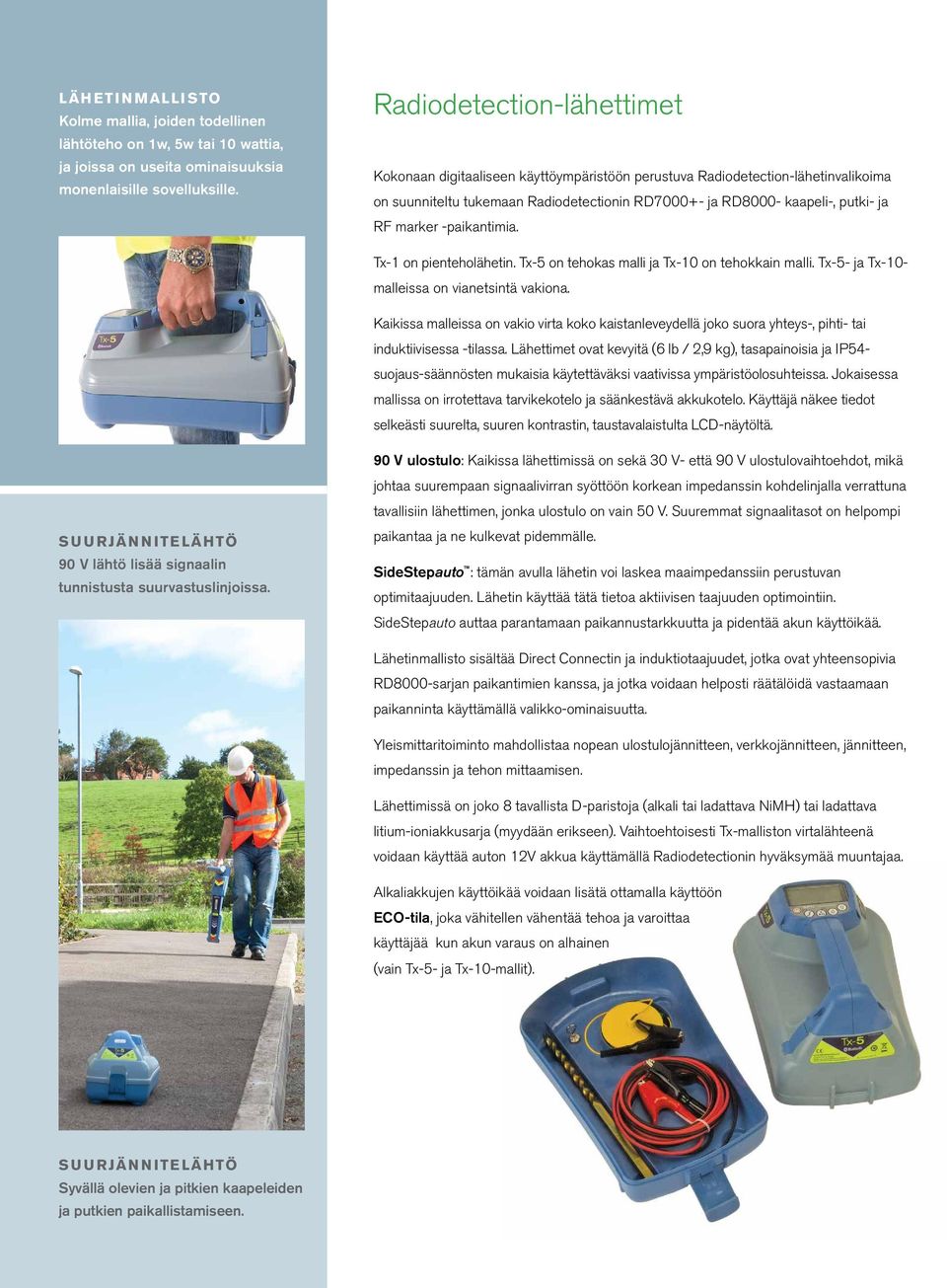

7 Lähetinmallisto Kolme mallia, joiden todellinen lähtöteho on 1w, 5w tai 10 wattia, ja joissa on useita ominaisuuksia monenlaisille sovelluksille. Radiodetection-lähettimet Kokonaan digitaaliseen käyttöympäristöön perustuva Radiodetection-lähetinvalikoima on suunniteltu tukemaan Radiodetectionin RD ja RD8000- kaapeli-, putki- ja RF marker -paikantimia. Tx-1 on pienteholähetin. Tx-5 on tehokas malli ja Tx-10 on tehokkain malli. Tx-5- ja Tx-10- malleissa on vianetsintä vakiona. Kaikissa malleissa on vakio virta koko kaistanleveydellä joko suora yhteys-, pihti- tai induktiivisessa -tilassa. Lähettimet ovat kevyitä (6 lb / 2,9 kg), tasapainoisia ja IP54- suojaus-säännösten mukaisia käytettäväksi vaativissa ympäristöolosuhteissa. Jokaisessa mallissa on irrotettava tarvikekotelo ja säänkestävä akkukotelo. Käyttäjä näkee tiedot selkeästi suurelta, suuren kontrastin, taustavalaistulta LCD-näytöltä. Suurjännitelähtö 90 V lähtö lisää signaalin tunnistusta suurvastuslinjoissa. 90 V ulostulo: Kaikissa lähettimissä on sekä 30 V- että 90 V ulostulovaihtoehdot, mikä johtaa suurempaan signaalivirran syöttöön korkean impedanssin kohdelinjalla verrattuna tavallisiin lähettimen, jonka ulostulo on vain 50 V. Suuremmat signaalitasot on helpompi paikantaa ja ne kulkevat pidemmälle. SideStepauto : tämän avulla lähetin voi laskea maaimpedanssiin perustuvan optimitaajuuden. Lähetin käyttää tätä tietoa aktiivisen taajuuden optimointiin. SideStepauto auttaa parantamaan paikannustarkkuutta ja pidentää akun käyttöikää. Lähetinmallisto sisältää Direct Connectin ja induktiotaajuudet, jotka ovat yhteensopivia RD8000-sarjan paikantimien kanssa, ja jotka voidaan helposti räätälöidä vastaamaan paikanninta käyttämällä valikko-ominaisuutta. Yleismittaritoiminto mahdollistaa nopean ulostulojännitteen, verkkojännitteen, jännitteen, impedanssin ja tehon mittaamisen. Lähettimissä on joko 8 tavallista D-paristoja (alkali tai ladattava NiMH) tai ladattava litium-ioniakkusarja (myydään erikseen). Vaihtoehtoisesti Tx-malliston virtalähteenä voidaan käyttää auton 12V akkua käyttämällä Radiodetectionin hyväksymää muuntajaa. Alkaliakkujen käyttöikää voidaan lisätä ottamalla käyttöön ECO-tila, joka vähitellen vähentää tehoa ja varoittaa käyttäjää kun akun varaus on alhainen (vain Tx-5- ja Tx-10-mallit). Suurjännitelähtö Syvällä olevien ja pitkien kaapeleiden ja putkien paikallistamiseen.

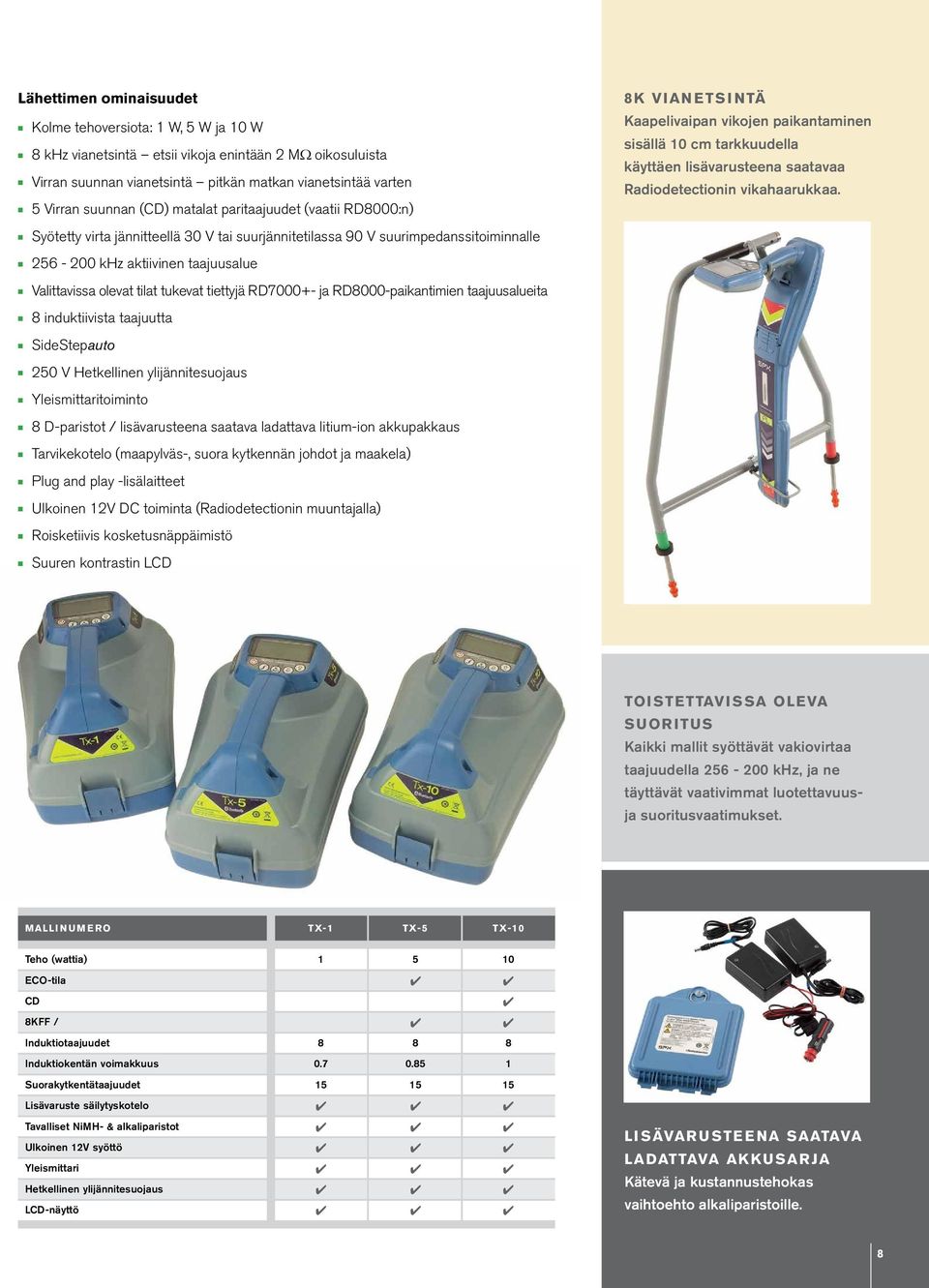

8 Lähettimen ominaisuudet n Kolme tehoversiota: 1 W, 5 W ja 10 W n 8 khz vianetsintä etsii vikoja enintään 2 MΩ oikosuluista n Virran suunnan vianetsintä pitkän matkan vianetsintää varten n 5 Virran suunnan (CD) matalat paritaajuudet (vaatii RD8000:n) 8K Vianetsintä Kaapelivaipan vikojen paikantaminen sisällä 10 cm tarkkuudella käyttäen lisävarusteena saatavaa Radiodetectionin vikahaarukkaa. n Syötetty virta jännitteellä 30 V tai suurjännitetilassa 90 V suurimpedanssitoiminnalle n khz aktiivinen taajuusalue n Valittavissa olevat tilat tukevat tiettyjä RD ja RD8000-paikantimien taajuusalueita n 8 induktiivista taajuutta n SideStepauto n 250 V Hetkellinen ylijännitesuojaus n Yleismittaritoiminto n 8 D-paristot / lisävarusteena saatava ladattava litium-ion akkupakkaus n Tarvikekotelo (maapylväs-, suora kytkennän johdot ja maakela) n Plug and play -lisälaitteet n Ulkoinen 12V DC toiminta (Radiodetectionin muuntajalla) n Roisketiivis kosketusnäppäimistö n Suuren kontrastin LCD TOISTETTAVISSA OLEVA SUORITUS Kaikki mallit syöttävät vakiovirtaa taajuudella khz, ja ne täyttävät vaativimmat luotettavuusja suoritusvaatimukset. Mallinumero Tx-1 tx-5 tx-10 Teho (wattia) ECO-tila CD 8KFF / Induktiotaajuudet Induktiokentän voimakkuus Suorakytkentätaajuudet Lisävaruste säilytyskotelo Tavalliset NiMH- & alkaliparistot Ulkoinen 12V syöttö Yleismittari Hetkellinen ylijännitesuojaus LCD-näyttö Lisävarusteena saatava ladattava akkusarja Kätevä ja kustannustehokas vaihtoehto alkaliparistoille. 68

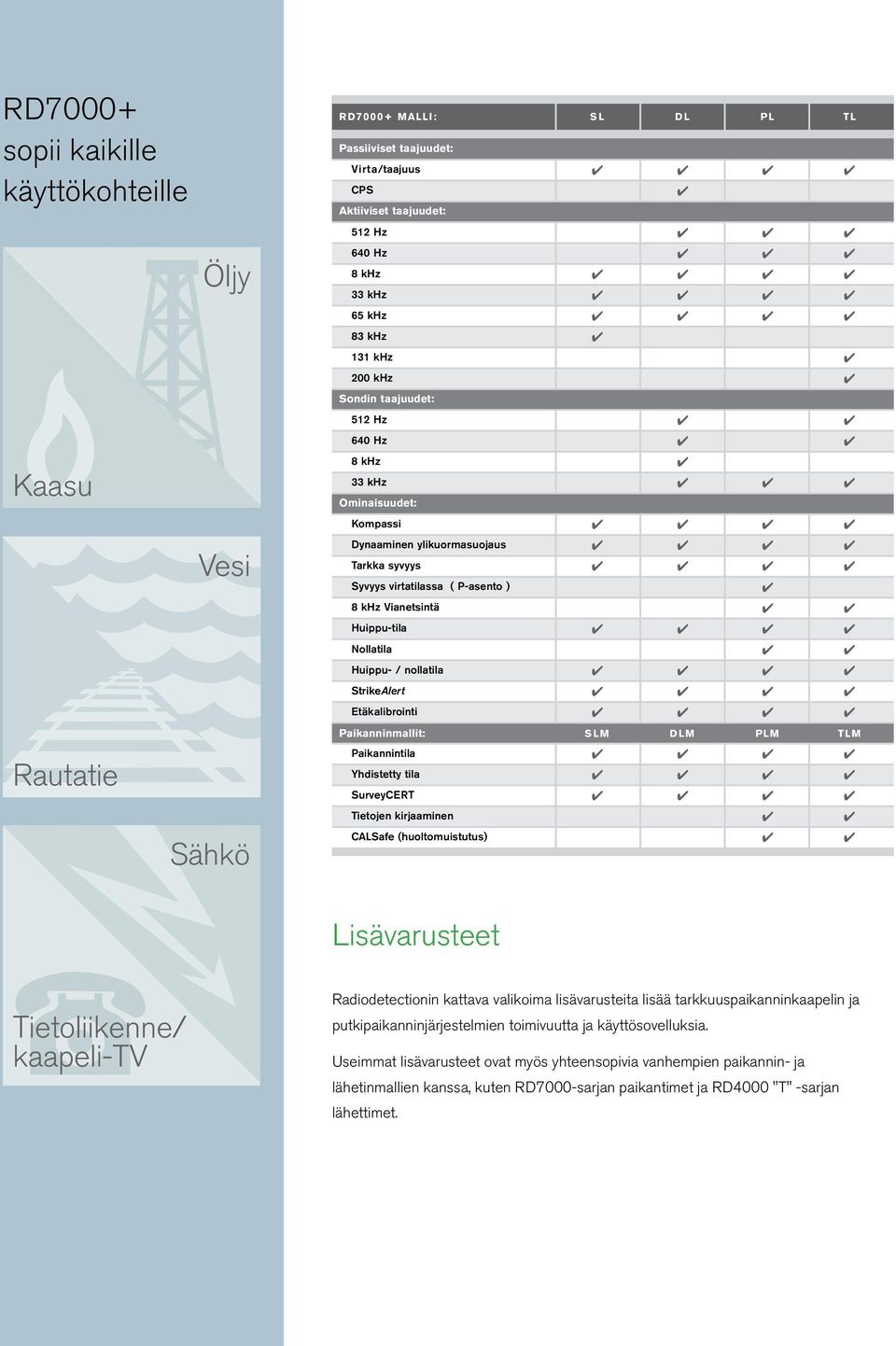

9 RD7000+ sopii kaikille käyttökohteille Kaasu Öljy Vesi RD7000+ MALLI: SL DL PL TL Passiiviset taajuudet: Virta/taajuus CPS Aktiiviset taajuudet: 512 Hz 640 Hz 8 khz 33 khz 65 khz 83 khz 131 khz 200 khz Sondin taajuudet: 512 Hz 640 Hz 8 khz 33 khz Ominaisuudet: Kompassi Dynaaminen ylikuormasuojaus Tarkka syvyys Syvyys virtatilassa ( P-asento ) 8 khz Vianetsintä Huippu-tila Nollatila Huippu- / nollatila StrikeAlert Etäkalibrointi Rautatie Sähkö Paikanninmallit: SLM DLM PLM TLM Paikannintila Yhdistetty tila SurveyCERT Tietojen kirjaaminen CALSafe (huoltomuistutus) Lisävarusteet Tietoliikenne/ kaapeli-tv Radiodetectionin kattava valikoima lisävarusteita lisää tarkkuuspaikanninkaapelin ja putkipaikanninjärjestelmien toimivuutta ja käyttösovelluksia. Useimmat lisävarusteet ovat myös yhteensopivia vanhempien paikannin- ja lähetinmallien kanssa, kuten RD7000-sarjan paikantimet ja RD4000 "T" -sarjan lähettimet.

10 Ilmaisimen lisävarusteet Tarkkuuspaikantimen kattavaan lisävarustevalikoimaaan kuuluu mm. vianetsinnän vikahaarukka, lähetinpihdit ja upotettavat antennit, ja valikoima tarjoaa vaihtoehtoisia virtalähteitä ja kalibroinnin tarkastusmahdollisuuden verkossa. Lähettimen lisävarusteet Tx-lähettimen lisävarustevalikoima on suunniteltu parantamaan lähetinsignaalien osumista kohteisiin sekä tarjoamaan lisätoimintoja, kuten mahdollisuuden paikallistaa 3-vaiheisen LV-kaapeliin core-to-core-oikosulkuja. Laaja valikoima vaihtoehtoisia virtalähdevaihtoehtoja on myös saatavilla. Ei-johtavien kohteiden etsinnän lisävarusteet Radiodetectionin valikoimaan kuuluu erilaisia sondeja ja työntövarsikeloja, joiden avulla käyttäjät voivat paikantaa ei-johtavia (esim. muovisia tai keraamisia) kohteita, esimerkiksi Tx:ään kytketyn flexitracen avulla käyttäjät voivat helposti paikantaa putken tai määrittää tietyn paikan. Varastoinnin ja kuljetuksen lisälaitteet Radiodetectionin valikoimaan kuuluu erilaisia pehmeitä ja kovia koteloita, jotka on suunniteltu tarjoamaan käytännöllinen ja kestävä kuljetusratkaisu paikantimille, lähettimille ja tarvikkeille. Paikantimen ja lähettimen tekniset tiedot Ominaisuudet ovat mallikohtaisia Tarkkuus 5µA 1 metrissä (33 khz) Dynaaminen alue 140 db rms/ Hz Valintatarkkuus 120 db/hz Maksimisyvyys (1) Linja: 20' / 6 m Sondi: 50' / 15 m RF Markerit: Lähellä pintaa: 2' / 60 cm Ball Marker: 4,9' / 1,5 m Keskialue: 5,9' / 1,8 m Täysialue: 7,9' / 2,4 m Syvyyden tarkkuus (2) Linja: ± 5% poikkeama 4" / 0,1 m - 10' / 3 m Sondi: ± 5% poikkeama 4" / 0,1 m - 23' / 7m RF Markerit: ± 15% ± 2" / 5 cm maksimisyvyyteen Paikannustarkkuus ± 5% syvyydestä Vianetsintä (FF) Kaapelivaipan vikojen vianmääritys oikosulusta arvoon 2MΩ Vikaraarukalla Lähettimen enimmäisantoteho 1W (Tx-1), 5W (Tx-5 ja Tx-5B), 10W (Tx-10 ja Tx-10B) Dynaaminen ylikuormasuojaus 30 db (automaattinen) Akut Kaapeli- ja putkipaikantimet: 2 x D-paristo (LR20) tai valinnainen li-ion akkupakkaus Marker-paikannin: Li-Ion akkupakkaus tai 3 x D-paristo (LR20) Lähetin: 8 x D-paristo (LR20) tai valinnainen li-ion akkupakkaus Akun käyttöikä (jatkuva käyttö) (3) Kaapeli- ja putkipaikantimet: Alkali, jopa 13 tuntia Paikannusi: Li-Ion tai alkali, jopa 25 tuntia Lähetin käytössä Alkali, jopa 23 tuntia Takuu 12 kk perustakuu, 36 kuukautta rekisteröinnin jälkeen Noudattaa säännöksiä FCC, RSS 310 RoHS, Weee, CE, Bluetooth Paino Kaapeli- ja putkipaikantimet: 1,9 kg (mukaan lukien alkaliakut) Marker-paikannin: 2,1 kg (mukaan lukien li-ion-akut) Lähetin: 2,8 kg (mukaan lukien alkaliakut) 4,2 kg (mukaan lukien lisävarusteet) Mitat (K x S x L) Kaapeli- ja putkipaikantimet: 25,5" x 11,3" x 4,9" / 648 x 286 x 125mm Ilmaisin: 5,5" x 11,3" x 7" / 648 x 286 x 177mm Lähetin: 14" x 8,9" x 8,1" / 356 x 227 x 207mm Rakenne Ruiskupursotettu ABS-muovi Suojausluokka IP54 Käyttölämpötila F / C (1) Hyvissä olosuhteissa. (2) RD7000+ paikantaa syvemmälle, mutta tarkkuus saattaa heiketä. (3) Lämpötilassa 70 F / 21 C hyvälaatuisilla akuilla, lähettimen tehoksi asetettu 1W. Tavaramerkit ja ilmoitukset.t</1225 Tuotteemme on suojattu seuraavilla teollisoikeuksilla: Radiodetectionin tavaramerkkejä ovat: iloc, TruDepth, SideStep, SideStepauto, SurveyCERT, StrikeAlert, CALSafe, RD7000, RD8000, Centros, RD Manager. RD7000+:n, RD8000:n ja lähettimien muotoilu on rekisteröity. Neljän nuolimerkin muotoilu on rekisteröity. Bluetooth-sana, -merkki ja -logot ovat Bluetooth SIG, Inc.-yhtiön rekisteröityjä tavaramerkkejä ja Radiodetection käyttää kyseisiä tavaramerkkejä lisenssillä. Microsoft ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja / tai muissa maissa. 10
